Techninis NICE WIDE S, WIDE M ir WIDE L užtvarų vadovas

NICE WIDE modelių palyginimas

Parametras NICE WIDES NICE WIDEM NICE WIDEL
Min. atidarymo laikas 4 s 3,5 s 5 s
Radijo imtuvas integruotas + SM / OXI integruotas + SM / OXI integruotas + SM / OXI

Bendrieji valdymo bloko duomenys

Parametras Reikšmė
Atsarginis maitinimas NICE PS324
Fotovoltinis maitinimas Ne
Švyturėlio išėjimas maks. 25 W
CL / OGI išėjimai 24 V DC, maks. 10 W kiekvienam išėjimui
Įėjimai STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE
Antena 50 Ω, RG58 kabelis
Nustatymas potenciometrai ir mikrojungikliai valdymo bloke

Visuose WIDE S, WIDE M ir WIDE L modeliuose yra paprastas integruotas radijo imtuvas ir SM jungtis OXI šeimos imtuvams. Šiuo metu konkretus kištukinio imtuvo pavyzdys yra NICE OXIBD; didesnio veikimo nuotolio alternatyva – NICE OXILR su suderinamais NICE ON3ELR nuotolinio valdymo pulteliais.

Daugiau informacijos apie visą seriją rasite kategorijoje NICE WIDE užtvarai arba apžvalgoje NICE užtvarai.

Suderinami NICE WIDE užtvarų priedai

Užtvaras parduodamas be strėlės. Pirmiausia pasirinkite modelį atitinkančią strėlę ir pamatinę plokštę, tada – saugos bei eksploatacinius priedus pagal konkretų įvažiavimą.

Pagrindiniai komplekto komponentai pagal modelį

WIDE S ir WIDE M: strėlė NICE XBA19 ir pamatinė plokštė NICE SIA1.

WIDE L: strėlė NICE XBA15 (3 m), NICE XBA14 (4 m) arba NICE XBA5 (5 m) ir pamatinė plokštė NICE SIA2.

WIDE L su 6 m strėle: dvi NICE XBA15 strėlės, sujungtos dalimi NICE XBA9.

Pravažiavimo sauga

  • NICE EPM – relinės fotoelementų poros PHOTO įėjimui.
  • NICE XBA13 – smūgius sugerianti apsauginė guma apatiniam strėlės kraštui.
  • NICE WA10 – atšvaitai, kad strėlė būtų geriau matoma.

Šviesos signalizacija

  • NICE XBA4 WIDE S/M modeliams; NICE XBA6 arba NICE XBA18 WIDE L modeliui, atsižvelgiant į strėlės ilgį.
  • NICE ELDC – išorinis LED švyturėlis; švyturėlio išėjimas maks. 25 W.

Atramos, apatinė užtvaro juosta ir specialus montavimas

  • NICE WA11 – reguliuojama stacionari atrama visiems modeliams.
  • NICE WA12 – kilnojama atrama WIDE M/L modeliams.
  • NICE WA13 – aliumininė apatinė užtvaro juosta.
  • NICE WIA10 – į šoną atlenkiama strėlė WIDE S/M modeliams.
  • NICE WIA11 – lankstinis sujungimas WIDE M modelio žemoms instaliacijoms.

Valdymas ir atsarginis maitinimas

  • NICE OXIBD – šiuolaikinis kištukinis OXI šeimos imtuvas.
  • NICE OXILR – didelio veikimo nuotolio imtuvas, skirtas suderinamiems NICE ON3ELR nuotolinio valdymo pulteliams.
  • NICE PS324 – atsarginis maitinimo šaltinis su integruotu įkrovimu, skirtas WIDE S/M/L modeliams.

Svarbu: Šviestuvai, guma, apatinė užtvaro juosta, atrama ir kiti elementai keičia strėlės svorį. Po kiekvieno komplektacijos pakeitimo dar kartą patikrinkite strėlės balansą ir spyruoklės tinkamumą.

Dokumentai ir kitos pasirinkimo galimybės

Rekomenduojama NICE WIDE kabelių instaliacija

Įrengiant užtvaro elektros instaliaciją, svarbu paruošti kabelius dar prieš sumontuojant užtvaro korpusą. Esant ilgesnėms trasoms arba keliems bendrai nutiestiems įrenginiams, parametrus reikia patikrinti pagal konkretaus montavimo sąlygas.

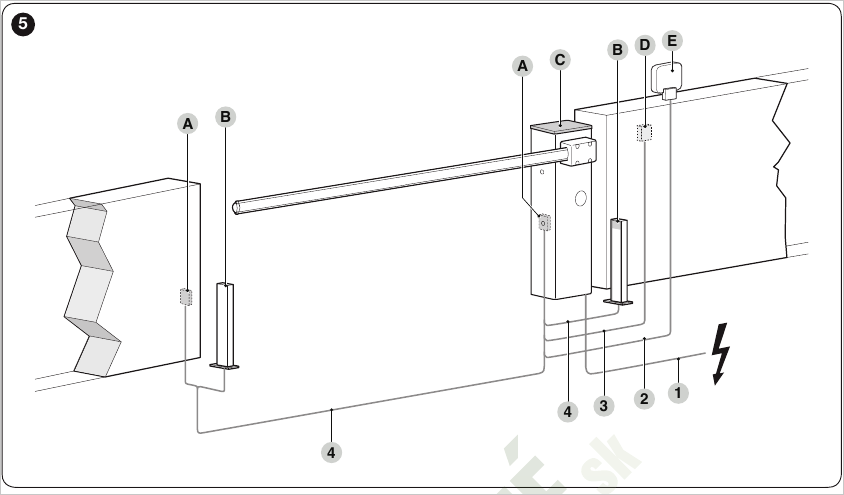

NICE WIDE užtvaro ir kabelių įvadų išdėstymas

Orientacinis įrenginių ir kabelių išdėstymas. Tikslūs skerspjūviai ir didžiausi ilgiai pateikti lentelėje po schema.

Prijungimas Kabelis, ilgis ir pastaba
230 V maitinimas 3 x 1,5 mm², maks. 30 m.
Kai ilgis viršija 30 m, naudokite 3 x 2,5 mm² kabelį ir prie užtvaro įrenkite atskirą apsauginį įžeminimą.
Švyturėlis 2 x 0,5 mm², maks. 30 m.
LIGHT išėjimas.
Raktinis jungiklis 2 x 2 x 0,25 mm², maks. 30 m.
Du atskiri laidai valdymo kontaktams; galima pakeisti 4 x 0,5 mm² kabeliu.
Fotocelis TX 2 x 0,25 mm², maks. 30 m.
Jei ilgis didesnis nei 30 m ir neviršija 40 m, naudokite 2 x 1 mm².
Fotocelis RX 4 x 0,25 mm², maks. 30 m.
Jei ilgis didesnis nei 30 m ir neviršija 40 m, naudokite 2 x 1 mm².
OPEN įvestis 2 x 0,25 mm², maks. 30 m.
Normaliai atviras kontaktas.
CLOSE įvestis 2 x 0,25 mm², maks. 30 m.
Normaliai atviras kontaktas.
Antena RG58, ekranuotas bendraašis kabelis, maks. 15 m.
Rekomenduojama rinktis kuo trumpesnį kabelį, geriausia iki 5 m.
Atidaryto užtvaro indikatoriaus lemputė 2 x 0,5 mm², maks. 30 m.
OGI išvestis arba šviesoforas, atsižvelgiant į 9 ir 10 mikrojungiklių nustatymus.

NICE WIDE korpuso ir pagrindo plokštės montavimas

Prieš montuodami užtvarą, paruoškite kabelių apsauginius vamzdžius ir patikrinkite, ar pagrindas leidžia tvirtai, lygiai ir saugiai ją pritvirtinti. WIDE S ir WIDE M modeliams skirta pagrindo plokštė NICE SIA1, o WIDE L modeliui – pagrindo plokštė NICE SIA2.

Sauga: Pagrindą ir tvirtinimo būdą turi įvertinti kvalifikuotas montuotojas, atsižvelgdamas į pagrindo tipą, vietos sąlygas ir užtvaros apkrovą. Vieta neturi būti užliejama ir turi užtikrinti saugų priėjimą prie korpuso.

Tvirtinimas prie paruošto laikančiojo pagrindo

  1. Nuimkite viršutinį dangtį ir galinę užtvaro korpuso sienelę.
  2. Pastatykite korpusą ant paruošto pagrindo ir per montavimo angas pažymėkite keturias tvirtinimo vietas.
  3. Patraukite korpusą į šalį ir pažymėtose vietose išgręžkite skyles.
  4. Įstatykite keturis tinkamus išsiplečiančius inkarus.
  5. Vėl pastatykite korpusą į vietą ir pritvirtinkite tinkamomis veržlėmis bei poveržlėmis.

Tiesioginiam tvirtinimui skirti inkarai, veržlės ir poveržlės į komplektą neįeina.

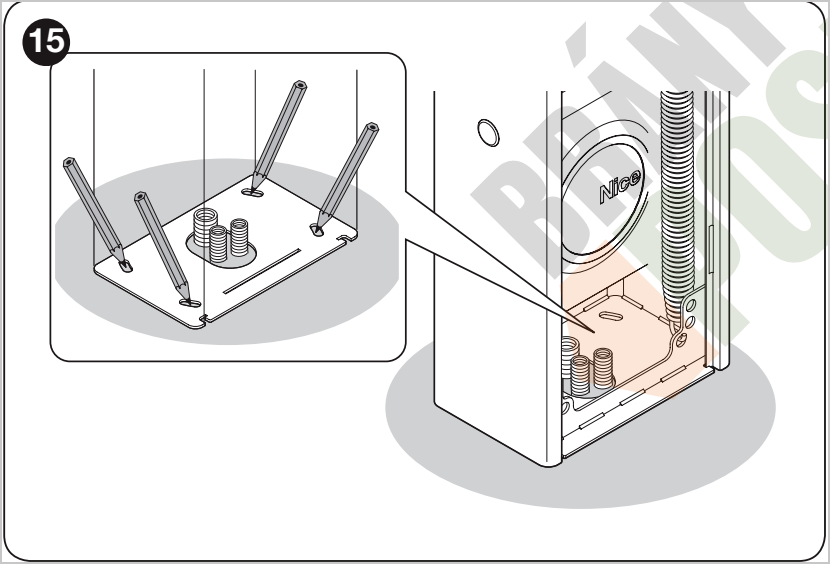

NICE WIDE užtvaro korpuso tiesioginio tvirtinimo taškų žymėjimas

Korpusas naudojamas kaip šablonas keturioms tvirtinimo vietoms tiksliai pažymėti.

Naujas betoninis pagrindas su pagrindo plokšte

Reikalavimas Vertė pagal instrukciją
Mažiausias betono storis 150 mm
Armatūra plieninė armatūra
Betono tūris daugiau kaip 0,2 m³
Orientacinis pagrindo pavyzdys storis 250 mm, plotas 0,8 m²; maždaug 0,9 × 0,9 m
Papildomas plokštės tvirtinimas prie betono 4 inkarai su M12 varžtais; atsparumas traukai – ne mažesnis kaip 400 kg pagal dokumentaciją
  1. Paruoškite pamatų duobę ir apsauginius vamzdžius elektros kabeliams nutiesti.
  2. Prie pagrindo plokštės pritvirtinkite keturis tvirtinimo kablius. Ant kiekvieno kablio iš viršutinės ir apatinės plokštės pusės užmaukite po veržlę ir poveržlę.
  3. Patikrinkite, ar kabelių apsauginiai vamzdžiai yra plokštės centrinėje angoje.

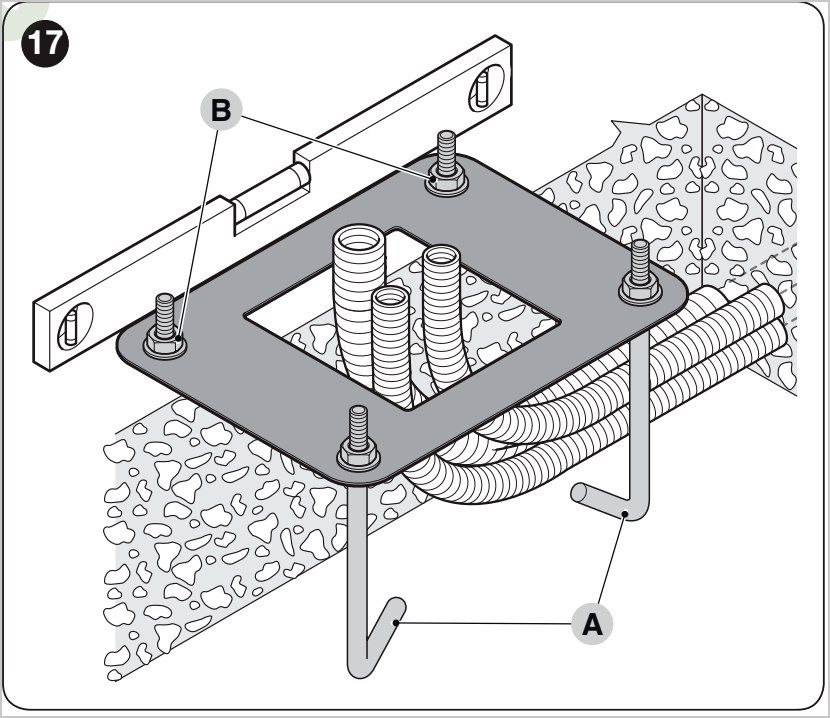

NICE WIDE pagrindo plokštė, tvirtinimo kabliai ir kabelių apsauginiai vamzdžiai

Pagrindo plokštė turi likti horizontali; kabelių apsauginius vamzdžius išveskite per jos centrinę angą.

Svarbu: Apatinę kiekvieno tvirtinimo kablio veržlę prisukite iki pat sriegio galo.

  1. Supilkite betoną ir, kol jis dar nepradėjo stingti, įstatykite pagrindo plokštę.
  2. Plokštę nustatykite lygiai su paviršiumi, lygiagrečiai būsimai užtvaro sijai ir visiškai horizontaliai.
  3. Palaukite, kol betonas visiškai sukietės. Instrukcijoje nurodoma, kad tai paprastai trunka apie dvi savaites.
  4. Nuimkite nuo tvirtinimo kablių keturias viršutines veržles ir poveržles.
  5. Atidarykite korpusą, užmaukite jį ant tvirtinimo kablių ir pritvirtinkite nuimtomis veržlėmis bei poveržlėmis.

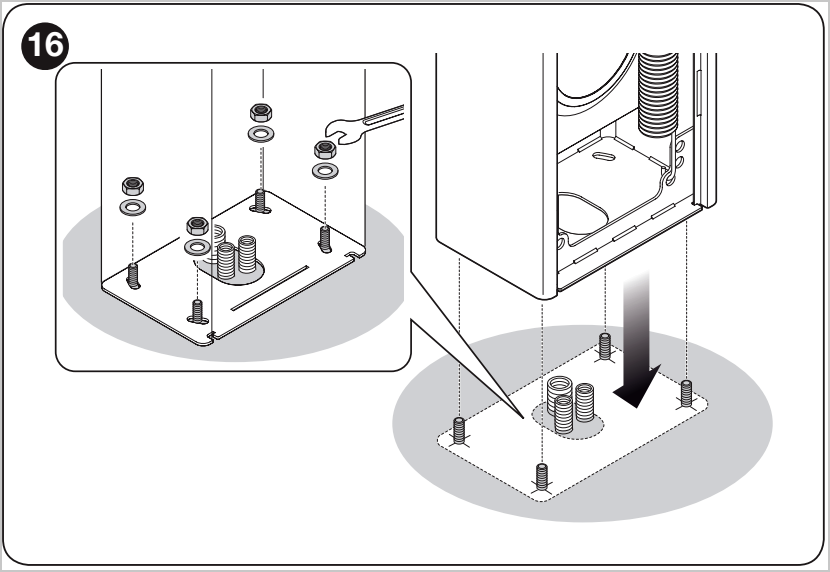

NICE WIDE užtvaro korpuso uždėjimas ant tvirtinimo taškų

Sukietėjus pagrindui, korpusas uždedamas ant keturių tvirtinimo taškų ir pritvirtinamas veržlėmis bei poveržlėmis.

Kitas pagrindas nei armuotas betonas: Patikrinkite jo vientisumą ir laikomąją galią. Pagal instrukciją keturi tvirtinimo taškai turi saugiai atlaikyti maždaug 1 000 kg apkrovą. Konkretų inkaro tipą turi parinkti montuotojas pagal pagrindą.

NICE WIDE valdymo bloko prijungimas

WIDE valdymo bloke yra atskiri gnybtai priedų maitinimui, saugos įėjimams, valdymo įėjimams, švyturėliui, apšvietimui ir antenai. Nenaudojami NC tipo įėjimai turi būti sujungti trumpikliu su bendruoju gnybtu, atsižvelgiant į prijungimo schemą.

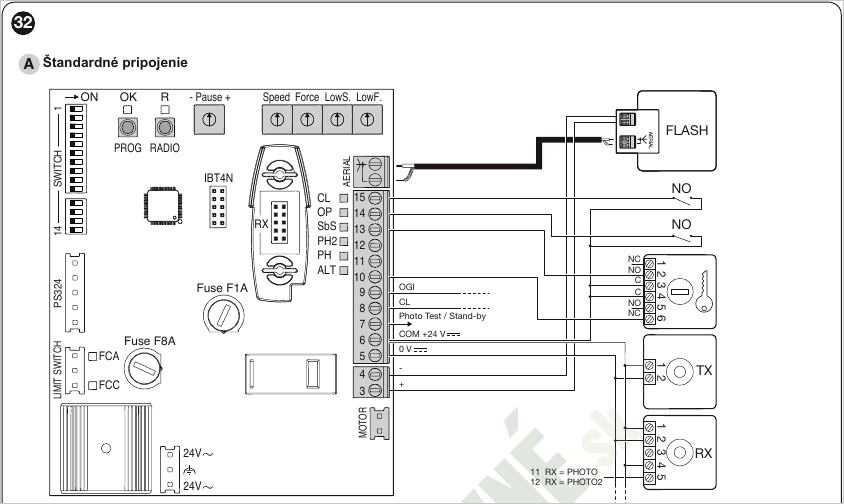

NICE WIDE valdymo bloko gnybtų schema

Standartinis švyturėlio, valdymo įėjimų ir fotocelių prijungimas.

Gnybtai Pavadinimas / tipas Funkcija
3 - 4 LIGHT
Išvestis
Švyturėlis. Veikiant užtvarai, mirksi: įjungta maždaug 0,5 s, išjungta 0,5 s.
5 SERVICES
24 V DC
Priedų maitinimas: 24 V DC, ne daugiau kaip 200 mA.
6 - 8 CL
Išvestis
Apšvietimas arba šviesoforo išvestis, atsižvelgiant į nustatymus. Esant standartiniams nustatymams, įjungiama manevro pradžioje ir išjungiama praėjus maždaug 60 s po jo pabaigos.
6 - 9 OGI
Išvestis
Atidaryto užtvaro indikatoriaus lemputė arba šviesoforo išvestis, atsižvelgiant į nustatymus. Esant standartiniams nustatymams, užtvarui esant uždarytam lemputė nedega, atidarytam – šviečia, o užtvarai judant – mirksi.
6 - 10 STOP
NC įėjimas
Saugos įtaisas blokuoja manevrą arba iškart jį sustabdo.
6 - 11 PHOTO
NC įėjimas
Uždarymo fotoceliai. Suveikus uždarymo metu, užtvaras sustabdomas arba pakeičia judėjimo kryptį, atsižvelgiant į nustatymus.
6 - 12 PHOTO 2
NC įėjimas
Fotoelementai atidarymui. Suaktyvinus atidarymo metu, užtvaras sustabdomas arba pakeičia judėjimo kryptį, atsižvelgiant į nustatymus.
6 - 13 SbS
NO įėjimas
Žingsninis valdymo signalas. Standartinė seka: Open - Stop - Close - Stop.
6 - 14 OPEN
NO įėjimas
Atidarymo komanda. Seka: Open - Stop - Open - Stop.
6 - 15 CLOSE
NO įėjimas
Uždarymo komanda. Seka: Close - Stop - Close - Stop.
7 24 V / Photo test / Stand-by
24 V DC
24 V DC pagalbinis maitinimas, ne daugiau kaip 200 mA. Pasirinktu režimu naudojama fotoelementų testavimui arba budėjimo funkcijai.
AERIAL Antena
Įėjimas
Imtuvo antenos prijungimas, 50 Ω varža, RG58 kabelis.

Strėlės ir galinių padėčių nustatymas

Prieš programuojant strėlė turi būti tinkamai mechaniškai sumontuota ir subalansuota, o valdymo blokas turi žinoti judėjimo kryptį ir galines padėtis. Užtvaroje naudojami galiniai jungikliai, pažymėti FCA ir FCC.

Strėlės balansavimas

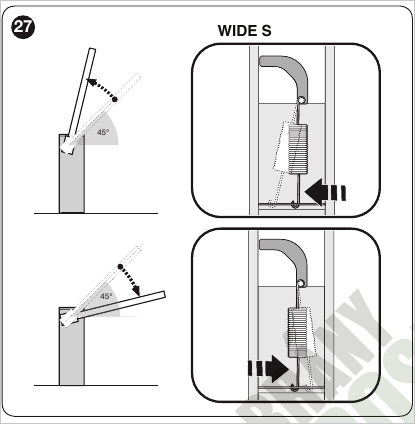

WIDE S užtvaro balansavimo spyruoklės nustatymas

WIDE S balansavimo mechanizmas.

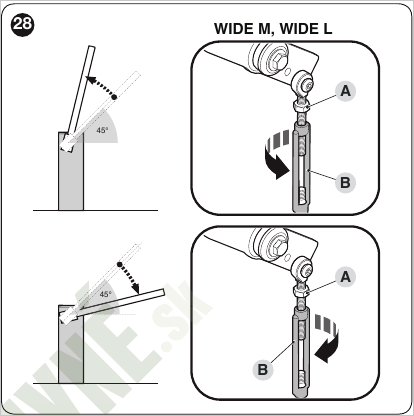

WIDE M ir WIDE L užtvaro balansavimo spyruoklės nustatymas

WIDE M ir WIDE L balansavimo mechanizmas.

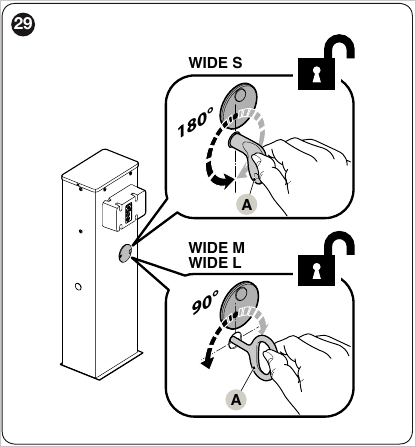

  1. Atblokuokite pavarą ir nustatykite strėlę maždaug į 45° padėtį.
  2. Patikrinkite, ar strėlė lieka vietoje. Jei ji kyla, sumažinkite spyruoklės poveikį; jei leidžiasi, padidinkite jį pagal konkretaus modelio mechanizmą.
  3. Patikrinimą pakartokite maždaug ties 20° ir 70°. Strėlė neturi savaime staigiai kilti ar leistis.

Galinio jungiklio patikra

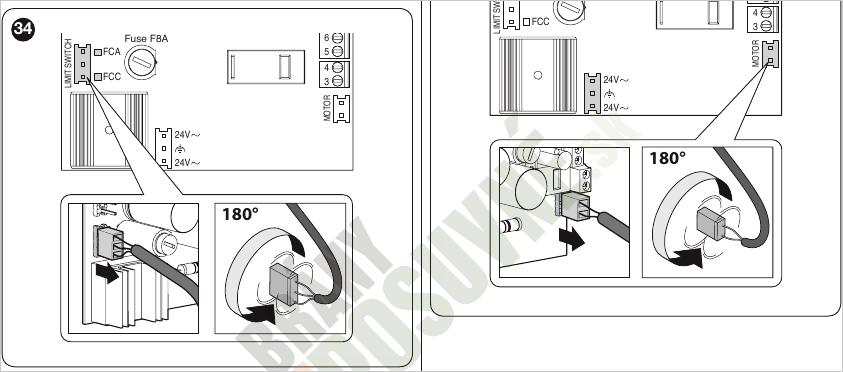

NICE WIDE galinių jungiklių ir variklio jungtys

Jei FCA/FCC šviesos diodų arba strėlės judėjimo kryptis neteisinga, atjungus maitinimą atitinkamą jungtį pasukite 180°.

  1. Atblokuokite pavarą ir ranka perkelkite strėlę į uždarytą padėtį.
  2. Uždarytoje padėtyje FCC turi būti išjungtas ir FCA turi būti įjungtas.
  3. Rankomis perkelkite strėlę į atidarytą padėtį.
  4. Atidarytoje padėtyje FCA turi būti išjungtas ir FCC turi būti įjungtas.
  5. Nustatykite strėlę maždaug į 45° padėtį ir vėl užblokuokite pavarą.

Lėtėjimo galinis jungiklis turi suveikti maždaug 20° prieš mechaninę atramą. Jei reikia pakoreguoti tikslų lėtėjimo pradžios tašką, reguliuokite galinių jungiklių kumštelius.

Judėjimo krypties patikra

  1. Visus programavimo mikrojungiklius nustatykite į OFF padėtį.
  2. Nustatykite strėlę maždaug į 45° padėtį.
  3. Trumpam paduokite impulsą į OPEN įėjimą.
  4. Strėlė turi pradėti atsidaryti. Jei ji juda priešinga kryptimi, pasukite variklio jungtį 180° ir pakartokite patikrą.

NICE WIDE užtvaro programavimas

NICE WIDE programuojamas ne taip kaip Robus pavaros, naudojant programavimo lygius L1–L8. Pagrindiniai nustatymai atliekami naudojant potenciometrus A–E, mikrojungiklius 1–14 ir mygtukus PROG ir RADIO valdymo bloke.

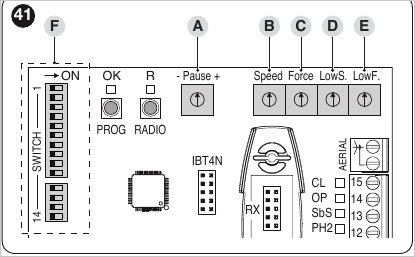

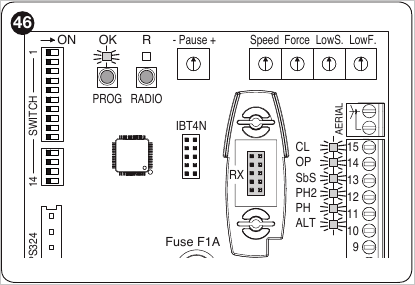

NICE WIDE valdymo bloko potenciometrai, mikrojungikliai ir mygtukai

Valdymo elementai valdymo plokštėje.

Potenciometrai A–E

Elementas Nustatymas
A – pauzė Pauzės trukmė nuo atidarymo pabaigos iki automatinio uždarymo pradžios. Naudojama tik automatiniu režimu.
B – greitis Maksimalus strėlės greitis nuo judėjimo pradžios iki lėtėjimo taško.
C – jėga Kliūties aptikimo jautrumas nuo judėjimo pradžios iki lėtėjimo taško. Suveikus apsaugai, judėjimas pakeičia kryptį.
D – mažas greitis Strėlės greitis lėtojoje judėjimo dalyje nuo galinio jungiklio iki galinės padėties.
E – maža jėga Kliūties aptikimo jautrumas lėtojoje judėjimo dalyje.

Potenciometrų vertės nustatomos, kai mikrojungikliai 13 ir 14 yra OFF padėtyje. Tiksliai sureguliavus, nustatymas išsaugomas mikrojungiklius 13 ir 14 vėl perjungiant į ON padėtį.

ALT įėjimo ir mechaninių atramų nuskaitymas

  1. Nustatykite strėlę maždaug į eigos vidurį.
  2. Perjunkite mikrojungiklius 13 ir 14 į OFF padėtį.
  3. Paspauskite ir maždaug 3 sekundes palaikykite PROG mygtuką.
  4. Valdymo blokas nuskaitys ALT/STOP įėjimo būseną ir pradės seką: visiškai uždaryti – visiškai atidaryti – visiškai uždaryti.
  5. Jei po programavimo buvo pakeista galinių jungiklių kumštelių padėtis, mechanines atramas reikia nuskaityti iš naujo.
  6. Patikrinę judėjimą, potenciometrais nustatykite greitį, jėgą ir lėtėjimą.
  7. Baigę nustatymą, perjunkite mikrojungiklius 13 ir 14 į ON padėtį.

Sėkmingai nuskaitytas nustatymas indikuojamas žaliu OK šviesos diodo mirksėjimu maždaug kartą per sekundę. Jei įprasto veikimo metu pakeičiamas mikrojungiklio arba potenciometro nustatymas, valdymo blokas naudoja anksčiau išsaugotas vertes, o OK šviesos diodas įspėja mirksėdamas oranžine spalva.

Programavimo mikrojungikliai 1–14

Mikrojungiklis / padėtis Funkcija
1 - 2
OFF - OFF
Rankinis režimas. Judėjimas vyksta tik tol, kol aktyvi komanda.
1 - 2
ON - OFF
Pusiau automatinis režimas. Viena komanda atlieka visą atidarymo arba uždarymo ciklą.
1 - 2
OFF - ON
Automatinis režimas. Komanda atidaro užtvarą; po nustatytos pauzės ji automatiškai užsidaro.
1 - 2
ON - ON
Automatinis režimas su funkcija „visada uždaryti“. Nutrūkus maitinimui, užtvara pradės užsidaryti, jei buvo likusi atidaryta.
3
ĮJUNGTA
Daugiabučio režimas. Atidarymo metu kitos SbS arba OPEN komandos ignoruojamos, kol vartai visiškai atsidaro. Uždarymo metu kita komanda sustabdo judėjimą ir atidaro užtvarą.
3
IŠJUNGTA
Daugiabučio funkcija išjungta.
4
ĮJUNGTA
Žingsninė komanda veikia ciklu Atidaryti – Uždaryti – Atidaryti – Uždaryti.
4
IŠJUNGTA
Žingsninė komanda veikia ciklu Atidaryti – Sustabdyti – Uždaryti – Sustabdyti.
5
ĮJUNGTA
Išankstinis mirksėjimas. Prieš prasidedant manevrui, įspėjamoji lemputė pradeda mirksėti maždaug 5 s automatiniu režimu ir 2 s rankiniu režimu.
5
IŠJUNGTA
Išankstinis mirksėjimas išjungtas.
6
ĮJUNGTA
Įspėjamoji lemputė šviečia arba mirksi manevro metu ir per pauzę prieš automatinį uždarymą.
6
IŠJUNGTA
Įspėjamoji lemputė veikia tik tada, kai užtvaras juda.
7
ĮJUNGTA
Uždarymas iškart pravažiavus pro fotoelementus. Atlaisvinus fotoelementus, užtvaras užsidaro maždaug po 5 s.
7
IŠJUNGTA
Funkcija išjungta.
8
ĮJUNGTA
PHOTO įėjimas taip pat veikia atidarymo metu. Pusiau automatiniu arba automatiniu režimu, atlaisvinus fotoelementus, atidarymas vėl pradedamas.
8
IŠJUNGTA
PHOTO įėjimas veikia tik uždarymo metu.
9–10
IŠJUNGTA – IŠJUNGTA
OGI išėjimas veikia kaip atidaryto užtvaro indikatoriaus lemputė, o CL išėjimas – kaip apšvietimas.
9–10
ĮJUNGTA – IŠJUNGTA
Vienkryptis šviesoforas ir apšvietimas. OGI veikia kaip žalia šviesa, o CL išlieka apšvietimo išėjimu.
9–10
IŠJUNGTA – ĮJUNGTA
Kintamos krypties įvažiavimo ir išvažiavimo šviesoforas. OGI ir CL valdo raudoną arba žalią šviesą, atsižvelgiant į judėjimo kryptį ir užtvaro būseną.
9–10
ĮJUNGTA – ĮJUNGTA
Per Oview konfigūruojamas šviesoforas. Pagal numatytąją logiką, kai užtvaras atidarytas, šviečia žalia, o kai uždarytas – raudona šviesa.
11
ĮJUNGTA
Greitas pravažiavimo atlaisvinimas. Pagreitinto atidarymo arba uždarymo laikas nustatomas per Oview.
11
IŠJUNGTA
Greito pravažiavimo atlaisvinimo funkcija išjungta.
12
ĮJUNGTA
Per Oview apibrėžiama funkcija; pagal numatytąją nuostatą – fotoelementų testas. Gnybtas 7 naudojamas kaip 24 V išėjimas fotoelementų testui.
12
IŠJUNGTA
Gnybtas 7 yra nuolatinis 24 V išėjimas priedams.
13–14
IŠJUNGTA – IŠJUNGTA
Bandymo ir reguliavimo režimas. Valdymo blokas veikia pagal esamas potenciometrų reikšmes ir leidžia jas reguliuoti bandymų metu.
13–14
ĮJUNGTA – ĮJUNGTA
Programavimo užrakinimas. Išsaugo ir užrakina potenciometrų bei mikrojungiklių reikšmes.
13–14
ĮJUNGTA – IŠJUNGTA arba IŠJUNGTA – ĮJUNGTA
Netinkama kombinacija.

Radijo imtuvo išėjimai

Visuose WIDE S, WIDE M ir WIDE L modeliuose įmontuotas radijo imtuvas ir SM jungtis OXI šeimos imtuvams; šiuo metu siūlomas kištukinio imtuvo pavyzdys – NICE OXIBD. Tolimojo veikimo nuotolio alternatyva yra NICE OXILR su LoRa technologija; jam reikia suderinamų NICE ON3ELR nuotolinio valdymo pultelių. Pagal standartinį priskyrimą imtuvo išėjimai atlieka šias funkcijas:

Imtuvo išėjimas Funkcija
1 SbS – žingsninė komanda
2 STOP
3 OPEN – atidarymas
4 CLOSE – uždarymas
5 CL – apšvietimo arba šviesoforo išėjimas
6 1-asis radijo kanalas
7 2-asis radijo kanalas

Specialiosios NICE WIDE funkcijos

Funkcija Aprašymas
Visada uždaryti funkcija Jei pasirinktas 1–2 režimas, jungikliai nustatyti į ON–ON padėtį, o atkūrus maitinimą užtvaras yra atidarytas, valdymo blokas automatiškai pradeda uždarymą, prieš tai įjungdamas įspėjamąjį mirksėjimą.
Uždarymas pravažiavus pro fotoelementus Kai mikrojungiklis 7 nustatytas į ON padėtį, automatiniu režimu pauzė sutrumpinama, o atlaisvinus fotoelementus užtvaras užsidaro maždaug po 5 sekundžių.
Šviesoforas Mikrojungikliai 9 ir 10 keičia OGI ir CL išėjimų funkciją. Išėjimai gali veikti kaip indikatoriaus lemputė, apšvietimas, vienkryptis šviesoforas arba kintamos krypties įvažiavimo ir išvažiavimo šviesoforas.
Priverstinis judėjimas laikymo nuspaudus režimu Jei kuri nors saugos įranga blokuoja judėjimą, valdymo blokas leidžia priverstinai pajudinti užtvarą laikant nuspaustą komandą. Šis režimas skirtas techninės priežiūros arba avarinėms situacijoms.
Techninės priežiūros signalizavimas Valdymo blokas gali signalizuoti apie techninės priežiūros poreikį pagal atliktų manevrų skaičių. Ribinė vertė nustatoma per Oview.

Trikčių šalinimas ir diagnostika

NICE WIDE valdymo bloko diagnostiniai šviesos diodai

Valdymo plokštės OK ir R šviesos diodų bei įėjimų indikatorių vieta.

Pagrindiniai gedimai

Problema Priežastis ir patikra
Nuotolinio valdymo pulteliu nepavyksta valdyti užtvaro, o pultelio šviesos diodas nešviečia. Priežastis: Išsikrovusi pultelio baterija.
Patikra: Patikrinti ir pakeisti pultelio bateriją.
Pultelio LED šviečia, bet užtvaras nereaguoja. Priežastis: Pultelis nėra įrašytas į imtuvą.
Patikra: Patikrinti, ar pultelis įrašytas, kaip nurodyta skyriuje atskirame straipsnyje apie pultelių susiejimą.
Užtvaras nereaguoja į jokias komandas. Priežastis: Nėra maitinimo arba perdegė saugiklis.
Patikra: Patikrinti maitinimą iš elektros tinklo ir saugiklius F1 bei F2.
Užtvaras nepradeda judėti, o švyturėlis nemirksi. Priežastis: Valdymo blokas negauna komandos.
Patikra: Patikrinti SbS įvesties LED arba imtuvo indikaciją. Gavus radijo komandą, OK LED turi du kartus greitai sumirksėti.
Užtvaras pajuda, o tada pakeičia judėjimo kryptį. Priežastis: Per maža nustatyta jėga arba netinkamai subalansuota strėlė.
Patikra: Patikrinti strėlės balansą ir potenciometrų „Force“ bei „Low Force“ nustatymus.
Užtvaras juda lėtai arba nepradeda judėti iš galinės padėties. Priežastis: Valdymo blokas netinkamai įrašė galines padėtis.
Patikra: Patikrinti galinius jungiklius ir pakartoti atramos taškų nuskaitymą.
Užtvaras juda priešinga kryptimi. Priežastis: Variklis prijungtas atvirkščiai.
Patikra: Patikrinti judėjimo kryptį ir variklio jungtį.

Diagnostika pagal OK LED mirksėjimą

OK LED mirksėjimas Reikšmė ir patikra
Nešviečia Valdymo bloko gedimas arba nėra jo maitinimo.
Patikra: Patikrinti maitinimą ir saugiklius.
Šviečia nuolat Rimtas valdymo bloko sutrikimas.
Patikra: Pabandykite atjungti ir vėl įjungti maitinimą; jei būsena nepasikeičia, patikrinkite valdymo bloką.
Mirksi 1 kartą per sekundę Įprasta būsena.
Patikra: Valdymo blokas veikia tinkamai.
2 greiti mirksniai ir pauzė Suveikė fotoelementas.
Patikra: Patikrinti PHOTO ir PHOTO 2 įvestis bei pravažiavimo zoną.
3 greiti mirksniai ir pauzė Tarp galinių jungiklių aptikta kliūtis.
Patikra: Patikrinti strėlės balansą ir jėgos nustatymą.
4 greiti mirksniai ir pauzė Suveikė ALT/STOP įvestis.
Patikra: Patikrinti STOP grandinę ir prijungtus saugos įtaisus.
5 greiti mirksniai ir pauzė Variklio valdymo aparatinės įrangos problema.
Patikra: Palaukti maždaug 30 s, išsiųsti naują komandą ir, jei reikia, atjungti bei vėl prijungti maitinimą.
6 greiti mirksniai ir pauzė Viršyta temperatūros riba.
Patikra: Palaukti, kol valdymo blokas atvės.

Įvesčių kontroliniai LED

LED Būsenos reikšmė
STOP Nešviečia: STOP įvestis aktyvi arba grandinė nutrūkusi.
Šviečia: Įprasta STOP įvesties būsena.
PH Nešviečia: Suveikė PHOTO fotoelementas.
Šviečia: Įprasta PHOTO įvesties būsena.
PH2 Nešviečia: Suveikė PHOTO 2 fotoelementas.
Šviečia: Įprasta PHOTO 2 įvesties būsena.
SbS Nešviečia: Žingsninio valdymo komandos įvestis neaktyvi.
Šviečia: SbS įvestis aktyvi.
OP Nešviečia: OPEN įvestis neaktyvi.
Šviečia: OPEN įvestis aktyvi.
CL Nešviečia: CLOSE įvestis neaktyvi.
Šviečia: CLOSE įvestis aktyvi.
FCA Nešviečia: Atidarymo galinis jungiklis suveikęs, strėlė atidaryta.
Šviečia: Strėlė nėra atidarymo galinio jungiklio padėtyje.
FCC Nešviečia: Uždarymo galinis jungiklis suveikęs, strėlė uždaryta.
Šviečia: Strėlė nėra uždarymo galinio jungiklio padėtyje.

NICE WIDE užtvaro tarnavimo laikas

NICE WIDE užtvarų vadove nurodoma apytikslė tarnavimo trukmė – iki 500 000 darbo ciklų. Tikrasis tarnavimo laikas priklauso nuo naudojimo sąlygų, strėlės ilgio, ant jos sumontuotų priedų ir nuo to, kaip dažnai saugos įtaisai įsiterpia į ciklą.

Veiksnys S M L
Dulkėta arba smėlėta aplinka 10 % 10 % 10 %
Sūri aplinka 10 % 10 % 10 %
Aliumininė po užtvaru montuojama juosta ant strėlės 5 % 5 % 5 %
Mobilioji strėlės atrama - 15 % 15 %
Aplinkos temperatūra aukštesnė nei 40 °C arba žemesnė nei 0 °C 5 % 5 % 5 %
Manevrą nutraukė fotoelementas 10 % 15 % 15 %
Manevrą nutraukė STOP įvestis 10 % 15 % 15 %
Greičio trimeris nustatytas virš 50 % 10 % 10 % 15 %
Jėgos trimeris nustatytas virš 50 % 5 % 10 % 10 %

Procentai sumuojami. Kuo didesnis galutinis apkrovos indeksas, tuo mažiau darbo ciklų galima tikėtis. Esant maždaug 30 % apkrovos indeksui, orientacinis tarnavimo laikas yra apie 200 000 ciklų.

Atsarginė baterija, fotoelementai ir šviestuvai

WIDE S, WIDE M ir WIDE L užtvarų atsarginiam maitinimui skirtas NICE PS324 su integruota įkrovimo funkcija. Ji užtikrina avarinį veikimą nutrūkus elektros tiekimui; judesių skaičius priklauso nuo baterijos būklės ir sistemos apkrovos.

Apsauginiai fotoelementai jungiami prie PHOTO ir PHOTO 2 įvesčių. Standartiniu nustatymu PHOTO įvestis suveikia uždarant; suaktyvinus 8 mikrojungiklį, ji gali suveikti ir atidarant. Jei 12 mikrojungiklis yra ON padėtyje, 7 gnybtas naudojamas fotoelementams tikrinti.

Įspėjamoji lemputė jungiama prie LIGHT išvesties. CL ir OGI išvestis galima naudoti kaip apšvietimą, atidarytos užtvaros indikatorių arba šviesoforo valdymą, atsižvelgiant į 9 ir 10 mikrojungiklių nustatymą. Vienos indikatoriaus arba šviesoforo išvesties galia – ne daugiau kaip 10 W.

Suderinami strėlės šviestuvai: WIDE S ir WIDE M modeliams NICE XBA4; WIDE L modeliui NICE XBA6 arba NICE XBA18 atsižvelgiant į sistemos ilgį. Sumontavę dar kartą patikrinkite strėlės balansą.

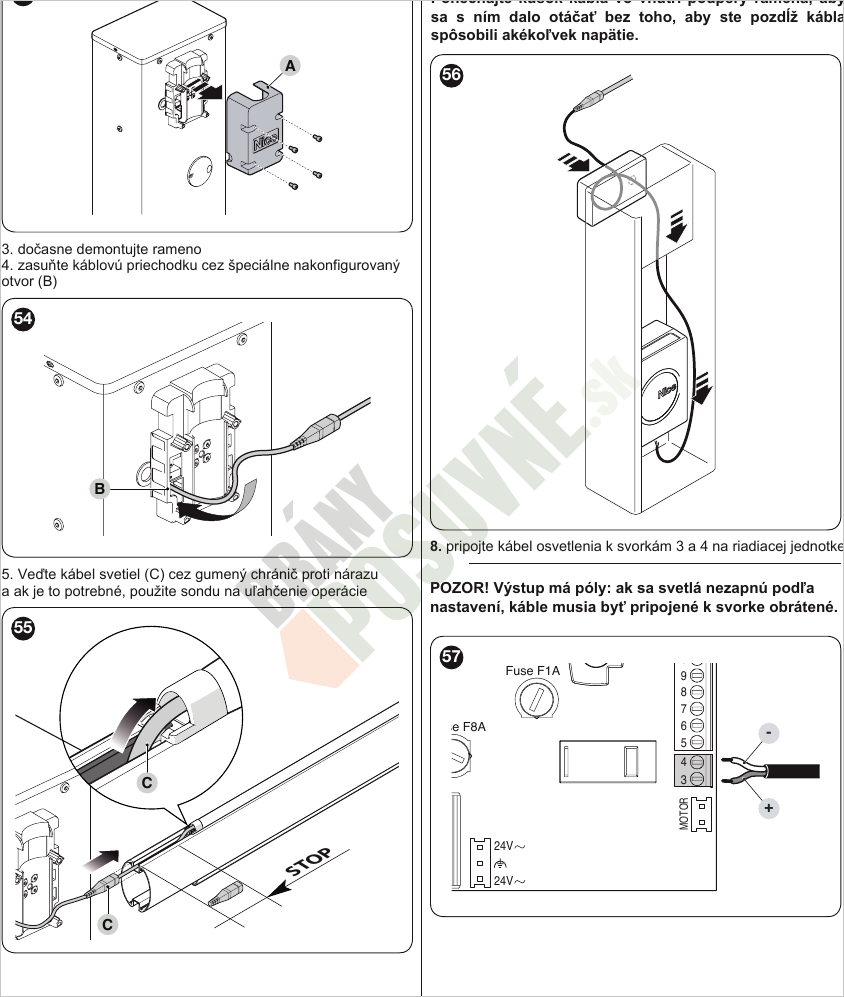

NICE WIDE strėlės šviestuvų kabelio tiesimas ir prijungimas

Kabelio tiesimas per laikiklį ir strėlę. Jungdami prie 3 ir 4 gnybtų, laikykitės poliškumo.

Rankinis NICE WIDE užtvaros atblokavimas

Nutrūkus maitinimui arba atliekant techninės priežiūros darbus, užtvarą galima atblokuoti raktu ir strėlę pastumti rankiniu būdu.

Rankinis NICE WIDE užtvaros atblokavimas raktu

WIDE S atblokuojama pasukus raktą 180°; WIDE M ir WIDE L – 90°.

  1. Nuimkite spynos dangtelį.
  2. Įkiškite atblokavimo raktą.
  3. WIDE S atveju pasukite raktą 180°, o WIDE M ir WIDE L atveju – 90°.
  4. Rankiniu būdu pastumkite strėlę į norimą padėtį.
  5. Norėdami užblokuoti, pasukite raktą atgal, ištraukite jį ir uždarykite spynos dangtelį.

Užsakymas ir techninės konsultacijos

Pasiteiraukite dėl prijungimo arba sistemos parinkimo

Jei neradote ieškomos informacijos, parašykite mums adresu [email protected]. Padėsime išsirinkti užtvarą, strėlę, spyruoklę, saugos elementus ir priedus.

Duomenys, reikalingi sistemai parinkti

  • laisvą pravažiavimo plotį ir pageidaujamą strėlės ilgį,
  • numatomą ciklų skaičių per valandą,
  • ant strėlės montuojamų priedų sąrašą: šviestuvus, apsauginę gumą, po užtvaru montuojamą juostą arba mobiliąją atramą,
  • pageidaujamą valdymo būdą ir saugos elementus.

Techninė pastaba: Elektros prijungimą, jėgos nustatymą ir saugos elementų patikrą pagal konkrečią instaliaciją bei galiojančius reikalavimus turi atlikti kvalifikuotas asmuo.

Grįžti į techninio turinio pradžią
