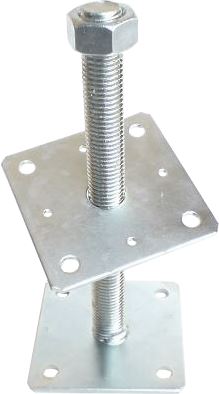

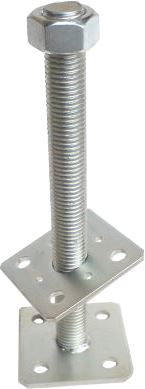

Stulpo pagrindo atrama su laisva viršutine plokšte
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
3,30 € su PVM
| A [mm] |
H [mm] |
M [sriegis] |
Apatinė plokštė [mm×mm] |
Svoris |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
sandėlyje
3,59 € su PVM
| A [mm] |
H [mm] |
M [sriegis] |
Apatinė plokštė [mm×mm] |
Svoris |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
sandėlyje
4,55 € su PVM
| A [mm] |
H [mm] |
M [sriegis] |
Apatinė plokštė [mm×mm] |
Svoris |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
sandėlyje
9,14 € su PVM
| A [mm] |
H [mm] |
M [sriegis] |
Apatinė plokštė [mm×mm] |
Svoris |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
sandėlyje
7,39 € su PVM
| A [mm] |
H [mm] |
M [sriegis] |
Apatinė plokštė [mm×mm] |
Svoris |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
sandėlyje
7,07 € su PVM
| A [mm] |
H [mm] |
M [sriegis] |
Apatinė plokštė [mm×mm] |
Svoris |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
sandėlyje
8,54 € su PVM
| A [mm] |
H [mm] |
M [sriegis] |
Apatinė plokštė [mm×mm] |
Svoris |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |
Produkto aprašymas Stulpo pagrindo atrama su laisva viršutine plokšte
|
Statinė suvirinta dviejų dalių kolonos tvirtinimo atrama su aukščio reguliavimo galimybe naudojama prie pagrindo tvirtinant gniuždomas medines kolonas ar stulpus plieniniais ankeriais arba 10 mm skersmens varžtais.
Kolonai pritvirtinti naudojami išgaubtos vinys 4 mm skersmens arba 10 mm skersmens varžtai. Galimi srieginio strypo skersmenys: M16, M20 ir M24.
Kolonos atrama padengta galvanine cinko danga. |
 |
Reguliuojamo aukščio kolonų atramų su laisva viršutine plokštele matmenų apžvalga
| Srieginis strypas | Aukštis | Viršutinė plokštelė 80x80 | Viršutinė plokštelė 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Apatinė plokštelė 80x80 | Apatinė plokštelė 110x110 | |||

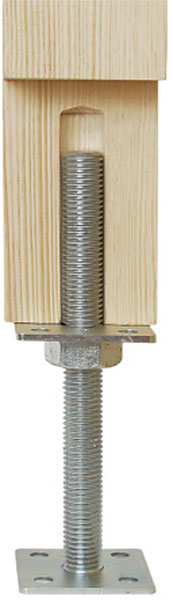

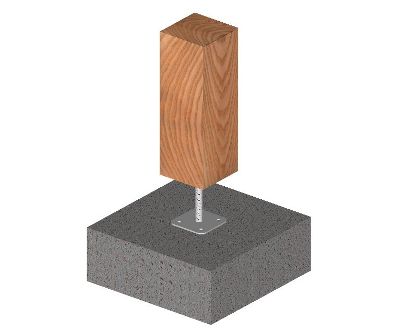

Kolonos atramos su laisva viršutine plokštele naudojimo pavyzdys

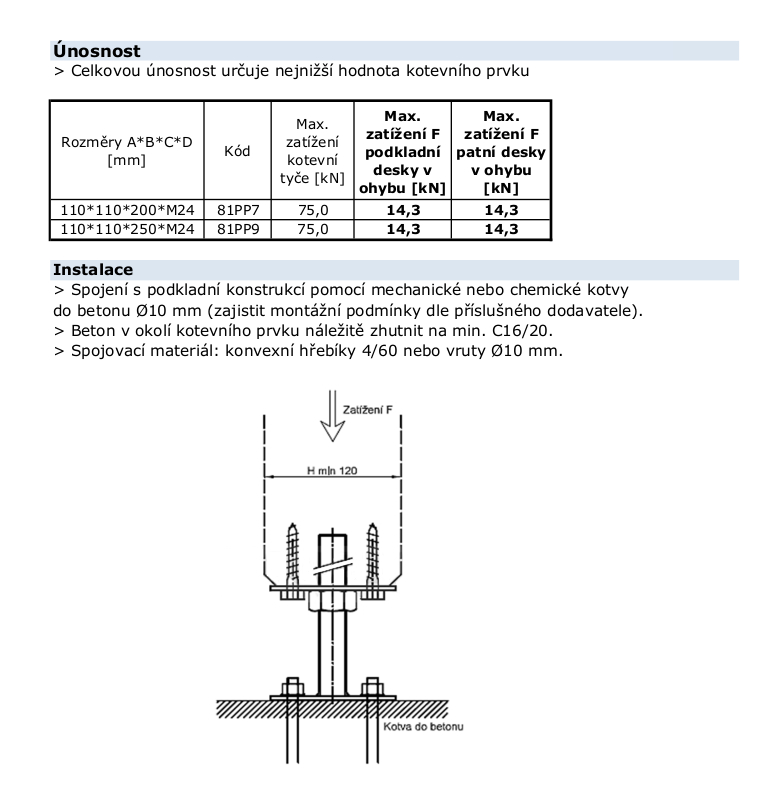

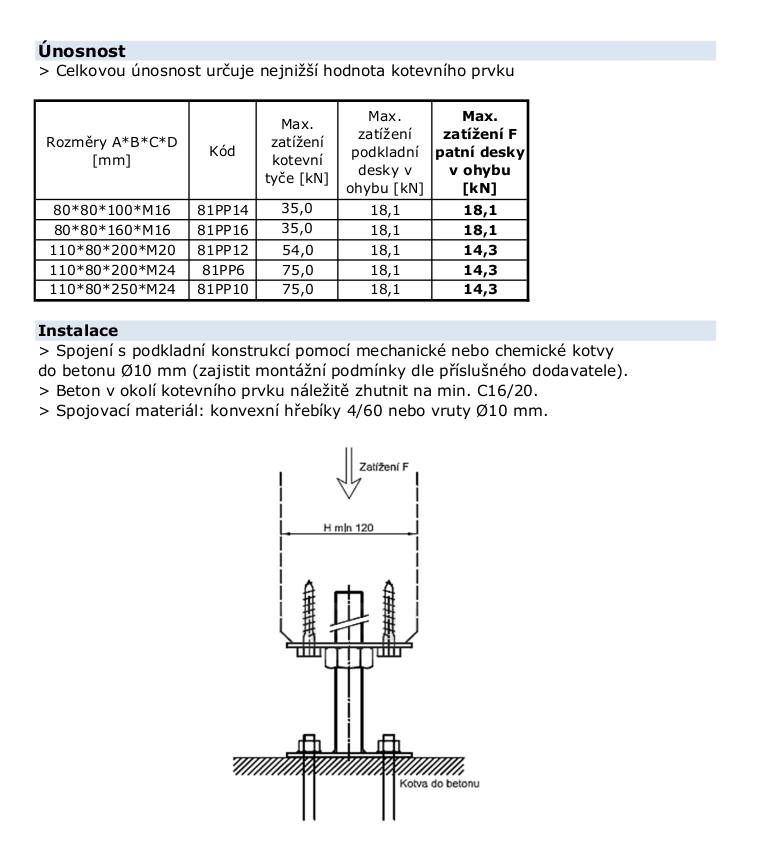

Kolonos atramos su laisva viršutine plokštele laikomoji galia
Atramos laikomoji galia nustatoma pagal atskirų plokštelių laikomąją galią. Srieginio strypo laikomoji galia yra gerokai didesnė už plokštelių laikomąją galią, todėl ji neturi įtakos atramos laikomajai galiai.
Rekomenduojamos tvirtinimo detalės: Išgaubtos vinys 4x60mm, arba konstrukciniai varžtai kolonai. Pagrindui naudokite segmentinius ankerius.
Tvirtinimo atrama skirta gniuždomoms kolonoms ir stulpams tvirtinti prie horizontalios laikančiosios konstrukcijos, atitraukiant medinį elementą.

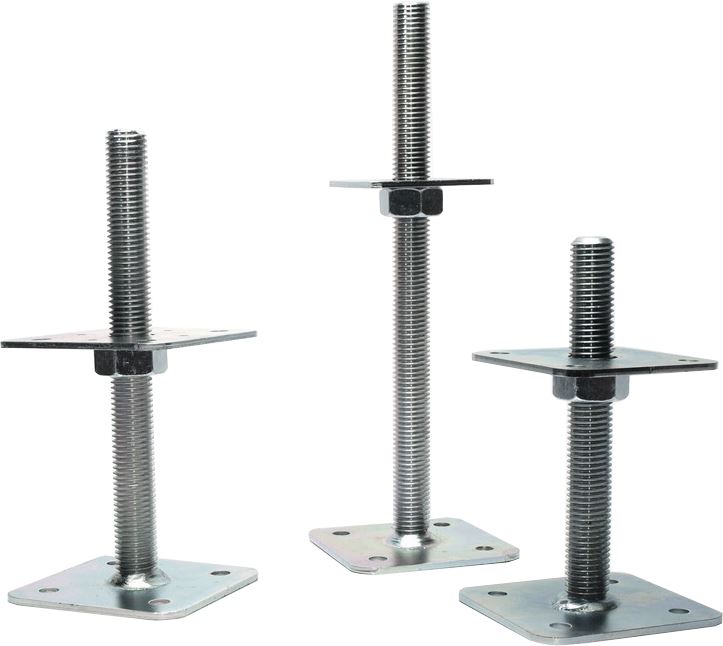

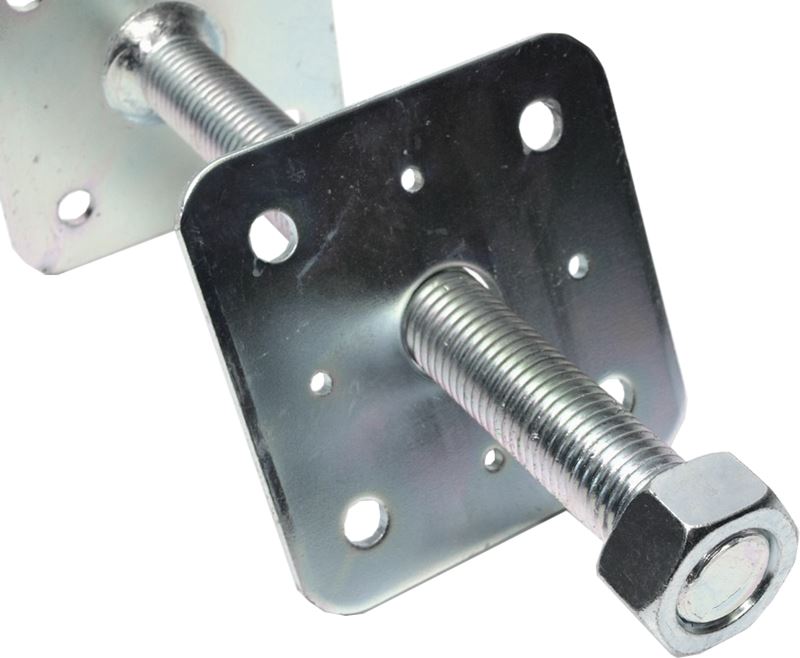

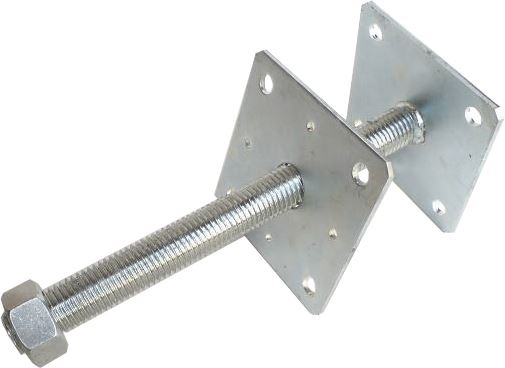

Kolonos atramos su laisva viršutine plokštele nuotraukų galerija
 |
 |
 |
 |
 |
