Vartų padėties rodymas SUPLA programėlėje
Dviejų kanalų WiFi modulis Zamel SBW-02 ne tik leidžia valdyti 2 įrenginius, bet ir rodo, ar vartai pasiekė vieną iš galinių padėčių (atidaryti / uždaryti). Pirmiausia reikia perduoti informaciją apie vartų būseną pačiam WiFi moduliui. Tam skirtas jutiklio gnybtas IN1. Antrajam prijungtam įrenginiui skirtas gnybtas IN2.
INFORMACIJA APIE VARTŲ BŪSENĄ NAUDOJANT VALDYMO BLOKĄ
Kai kuriuose valdymo blokuose yra išėjimai, teikiantys informaciją apie vartų būseną. NICE šiuos išėjimus žymi OGI (arba S.C.A.). Gamykloje šie išėjimai užprogramuoti rodyti vartų padėtį, tačiau juos perprogramavus galima naudoti ir kitai funkcijai (pvz., elektrinei sklendei). Jei OGI gnybtus naudojate kitai funkcijai, rekomenduojame vartų padėčiai rodyti pasirinkti antrąjį būdą – magnetinį jungiklį.

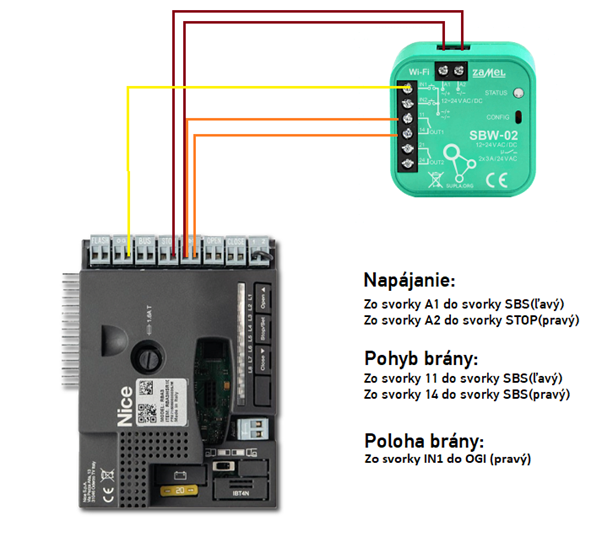

WiFi modulio Zamel SBW-02 prijungimo prie NICE RBA3R10 valdymo bloko pavyzdys, sujungiant gnybtus IN1 ir OGI:
INFORMACIJA APIE VARTŲ BŪSENĄ NAUDOJANT MAGNETINĮ JUNGIKLĮ
Jei jūsų valdymo bloke nėra gnybto, skirto informacijai apie vartų būseną, arba gnybtas naudojamas kitai paskirčiai, galima naudoti magnetinį jungiklį, kurį sudaro pats jungiklis ir jo priešpriešinė dalis. Magnetinio jungiklio veikimas paprastas – jis turi 2 padėtis:
- padėtis – magnetinis jungiklis liečiasi su priešpriešine dalimi
- padėtis – magnetinis jungiklis nesiliečia su priešpriešine dalimi
Kad vartų būsenos indikacija veiktų tinkamai, reikia teisingai sumontuoti magnetinį jungiklį ir jo priešpriešinę dalį. Magnetinis jungiklis prijungiamas prie WiFi modulio ir montuojamas ant nejudančio objekto prie vartų (pvz., stulpelio, sienelės ir pan.). Magnetinio jungiklio priešpriešinė dalis turi būti montuojama ant judančios vartų dalies (vartų rėmo) taip, kad uždarytų (arba atidarytų) vartų padėtyje ji liestųsi su magnetiniu jungikliu, o kitoje padėtyje kontaktas būtų nutrauktas. Kiekviena padėtis atitinka vartų būseną (uždaryti, atidaryti).
Magnetinį jungiklį prie WiFi modulio reikia prijungti taip:
- laidas į gnybtą A1
- laidas į gnybtą IN1

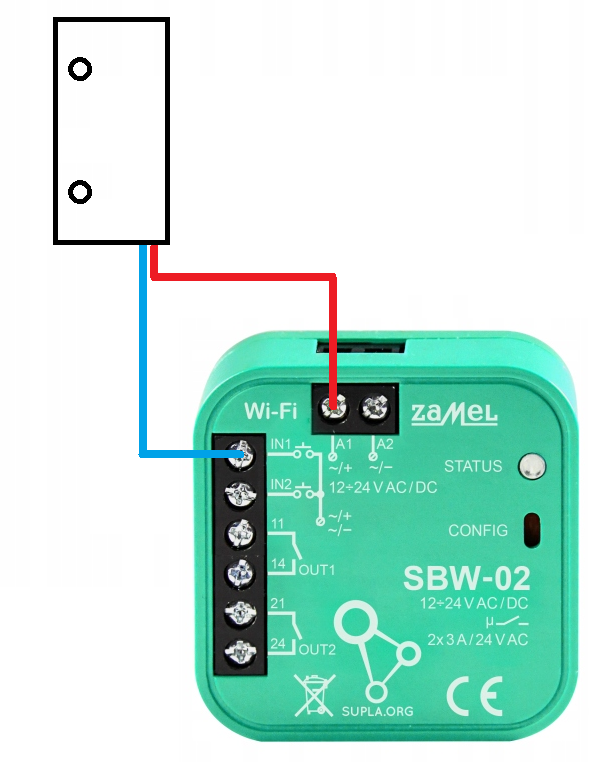

Magnetinio jungiklio prijungimas prie WiFi modulio Zamel SBW-02:
TEISINGAS VARTŲ BŪSENOS RODYMO NUSTATYMAS SUPLA CLOUD
Programėlėje vartų būsena rodoma atskirai, pavadinimu „Vartų atidarymo jutiklis“. Tačiau jutiklį galima susieti su valdymo kanalu, kad vartų būsena būtų rodoma tiesiogiai jame. Prisijunkite prie https://cloud.supla.org/login ir skiltyje „Mano SUPLA“ atidarykite WiFi modulį ZAMEL SBW-02. Ekrano apačioje matysite atskirus įrenginio kanalus, atitinkančius WiFi modulio įėjimus ir išėjimus. Pirmieji 2 kanalai skirti valdymui, o kiti kanalai – vartų būsenos jutikliams.

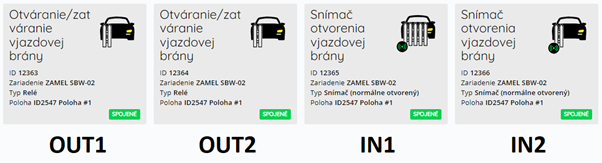

WiFi modulio kanalai pagal įėjimus ir išėjimus:
Atidarykite aktyvų jutiklio kanalą, o eilutėje „Jutiklis kanalui“ pasirinkite valdymo kanalą, kuriame turi būti rodoma vartų būsena.

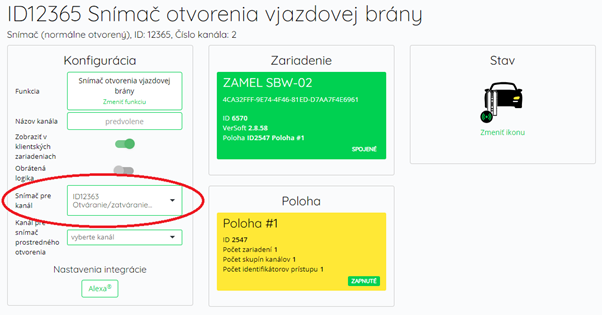

Jutiklio kanalo susiejimas su valdymo kanalu:
Susiejus jutiklio kanalą su valdymo kanalu, programėlėje vartų būsena rodoma tiesiai ant valdymo mygtuko.

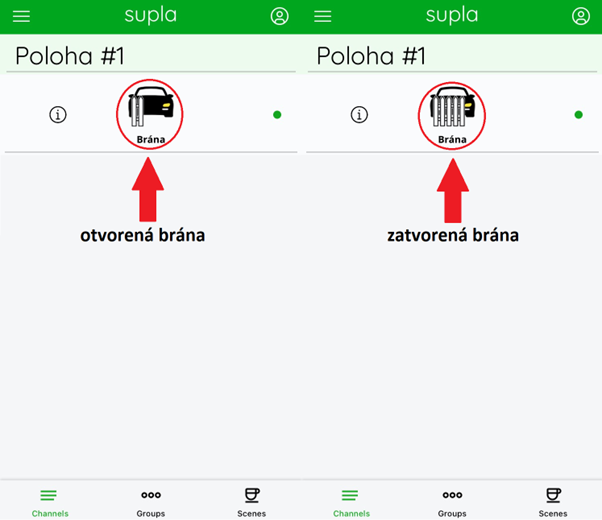

Vartų būsenos rodymas SUPLA programėlėje susiejus jutiklį su valdymo kanalu:
PATARIMAS: Jei naudojate tik 1 kanalą (prijungtas 1 įrenginys), nenaudojamus kanalus galite išjungti, kad SUPLA mobiliojoje programėlėje būtų aiškiau. Atidarykite nenaudojamą kanalą ir pasirinkite funkciją „jokia“ (kanalas bus išjungtas).
NETEISINGO RODYMO TAISYMAS
Gali būti, kad programėlėje vartų būsena rodoma neteisingai – atidaryti vartai rodomi kaip uždaryti ir atvirkščiai. Norėdami tai ištaisyti, prisijunkite prie https://cloud.supla.org/login ir skiltyje „Mano SUPLA“ atidarykite WiFi modulį ZAMEL SBW-02. Pasirinkite jutiklio kanalą ir konfigūracijos lentelės eilutėje „Apversta logika“ spustelėkite pilką mygtuką – jis taps žalias. Nepamirškite išsaugoti pakeitimo.

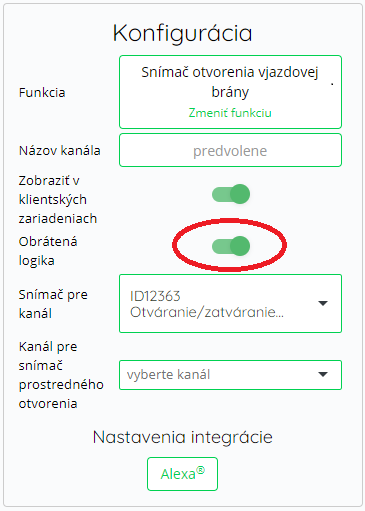

Apverstos logikos nustatymas jutiklio kanalui:

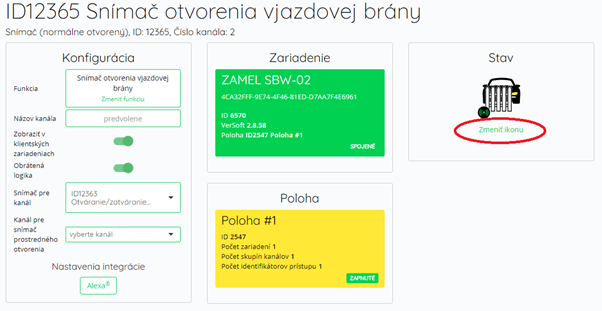

Paskutinis PATARIMAS: vartų būsenos rodymo piktogramą galite pakeisti jutiklio kanalo nustatymuose:
