Išorinio NICE OX2 imtuvo prijungimas prie pavaros

Pastaba: šis puslapis taip pat skirtas NICE SMX2R, NICE OX2FM .

Ką rasite šiame puslapyje?

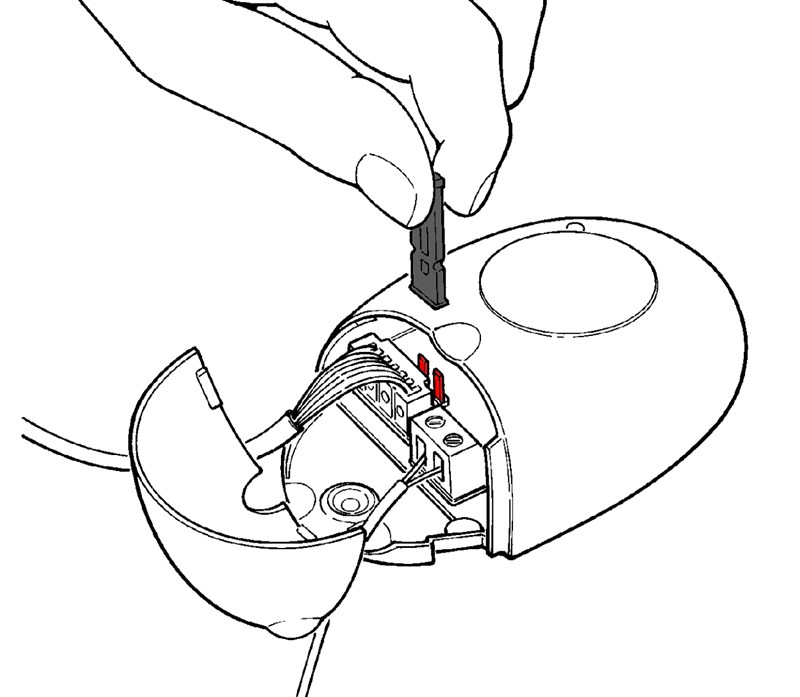

Įrenginys pristatomas su paruoštais laidais, kuriuos tereikia prijungti prie maitinimo šaltinio (12 V arba 24 V nuolatinės arba kintamosios srovės). Maitinimo būdas parenkamas trumpikliu pagal toliau pateiktą lentelę:

NICE SMX2R maitinimo pasirinkimas Trumpiklis Maitinimo būdas Įtampos diapazonas
ne įstatytas 24 V AC/DC 18–28 V
įstatytas 12 V AC/DC 10–18 V

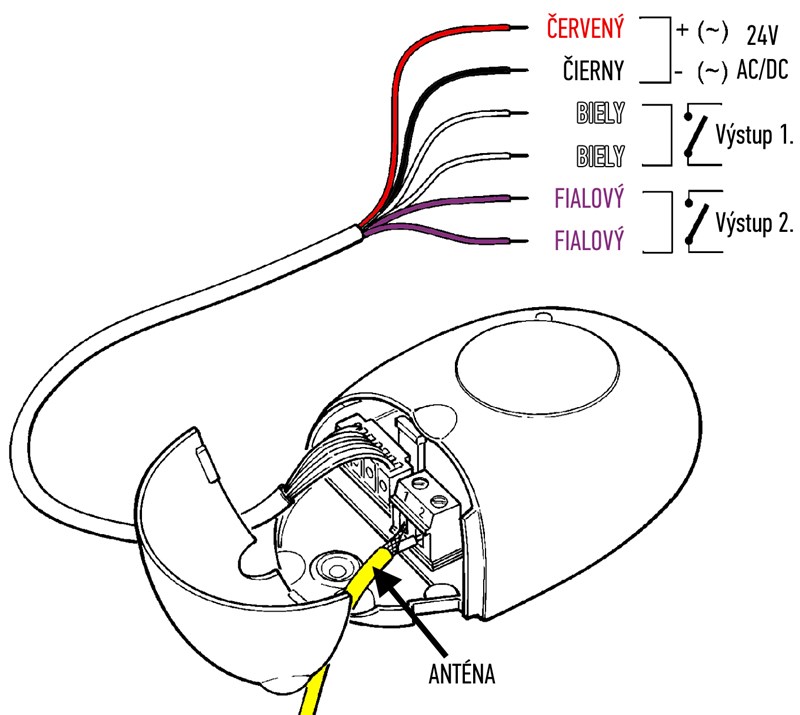

Elektros prijungimas

Imtuvas turi laidus maitinimui, dviejų relių išėjimams ir antenos įėjimui prijungti:

NICE SMX2R laidai

Laido spalva Įėjimas / išėjimas Aprašymas
Raudonas / juodas Maitinimas Raudonas laidas yra pliusas, juodas – minusas. Naudojant kintamąją srovę, poliškumas nesvarbus.
Baltas / baltas 1-osios relės išėjimas.
t. y. valdymas 1-uoju mygtuku.		 Skirta normaliai atviriems (NO) kontaktams. Jei norite naudoti normaliai uždarus (NC) kontaktus, atlikite toliau nurodytus veiksmus.
Violetinis / violetinis 2-osios relės išėjimas.
t. y. valdymas 2-uoju mygtuku.		 Skirta normaliai atviriems (NO) kontaktams. Jei norite naudoti normaliai uždarus (NC) kontaktus, atlikite toliau nurodytus veiksmus.
Geltonas Antena Antena nebūtina – imtuvą galite naudoti ir su komplekte esančiu laiduku; veikimo nuotolis bus apie 40–50 m.



Pirmojo valdymo išėjimo prijungimas (balti laidai)

Pirmasis relės išėjimas iš OX2 (1 jungiklis – balti laidai) prijunkite prie valdymo bloko gnybtų prie to paties įėjimo, prie kurio jungtumėte ir laidinį mygtuką. Šie įėjimai paprastai žymimi taip:

  • jungiklio piktograma
  • GND + PB (įžeminimas + mygtukas)
  • START
  • SBS (žingsnis po žingsnio)

Tada galite susieti nuotolinio valdymo pultelius su išoriniu imtuvu NICE OX2 pagal šią instrukciją:

  1. Vieną kartą paspauskite OX2 mygtuką – šalia esantis šviesos diodas pradės mirksėti kas sekundę.
  2. Per 10 sekundžių paspauskite ir laikykite pultelio, kuriuo norite valdyti vartus, mygtuką, kol OX2 šviesos diodas sumirksės 3 kartus ilgesniu mirksniu (apie 3 sekundes), tada atleiskite mygtuką.
  3. Palaukite, kol OX2 šviesos diodas nustos mirksėti. Viskas. Pakartotinai spaudžiant nuotolinio valdymo pultelio mygtuką turėtų būti galima vartus atidaryti, uždaryti ir sustabdyti.

Pasirinktinis antrojo valdymo išėjimo prijungimas (violetiniai laidai)

Jei jūsų valdymo bloke yra dar vienas įėjimas (pvz., skirtas pėsčiųjų varteliams atidaryti), arba norite valdyti kitą įrenginį, galite prijungti ir antrąjį OX2 relės išėjimą (2 jungiklis – violetiniai laidai). Nuotolinio valdymo pultelio mygtukas, susietas su violetiniais laidais, programuojamas taip:

  1. Du kartus paspauskite OX2 mygtuką – šalia esantis šviesos diodas pradės mirksėti mirksnis, mirksnis, pauzė, mirksnis, mirksnis
  2. Per 10 sekundžių paspauskite ir laikykite pultelio, kuriuo norite valdyti vartus, mygtuką, kol OX2 šviesos diodas sumirksės 3 kartus ilgesniu mirksniu (apie 3 sekundes), tada atleiskite mygtuką.
  3. Palaukite, kol OX2 šviesos diodas nustos mirksėti. Viskas. Tada pultelio mygtuku galėsite valdyti violetinių laidų išėjimą.

Naudojimas su normaliai uždarais (NC) kontaktais

Standartiškai imtuvas naudojamas su normaliai atvirais (NO) kontaktais, tai reiškia, kad, nuotolinio valdymo pulteliu išsiuntus komandą, grandinė maždaug 300 ms uždaroma ir taip valdomam įrenginiui duodama komanda veikti. Jei reikia priešingos funkcijos, t. y. kad išsiuntus komandą uždara grandinė maždaug 300 ms būtų atidaroma, atlikite toliau nurodytus veiksmus:

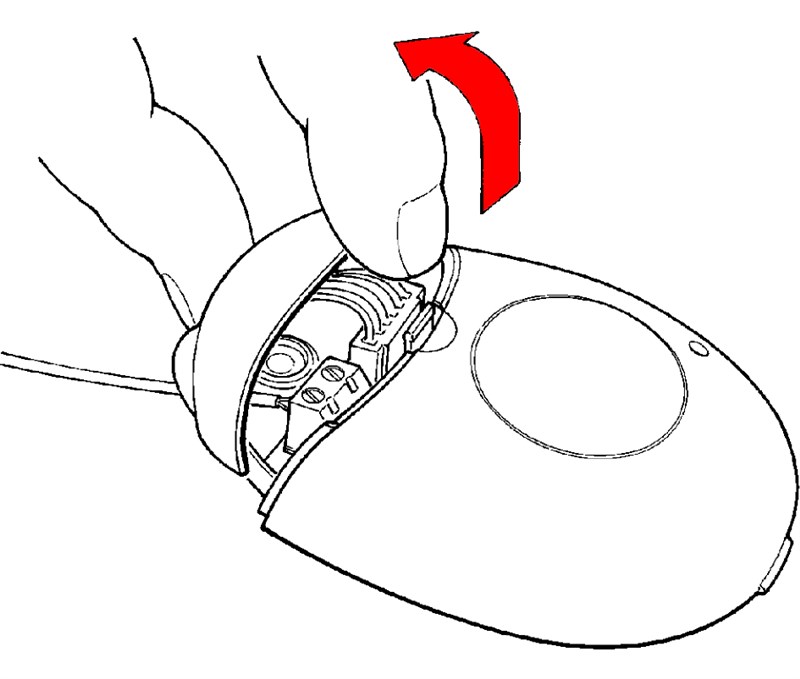

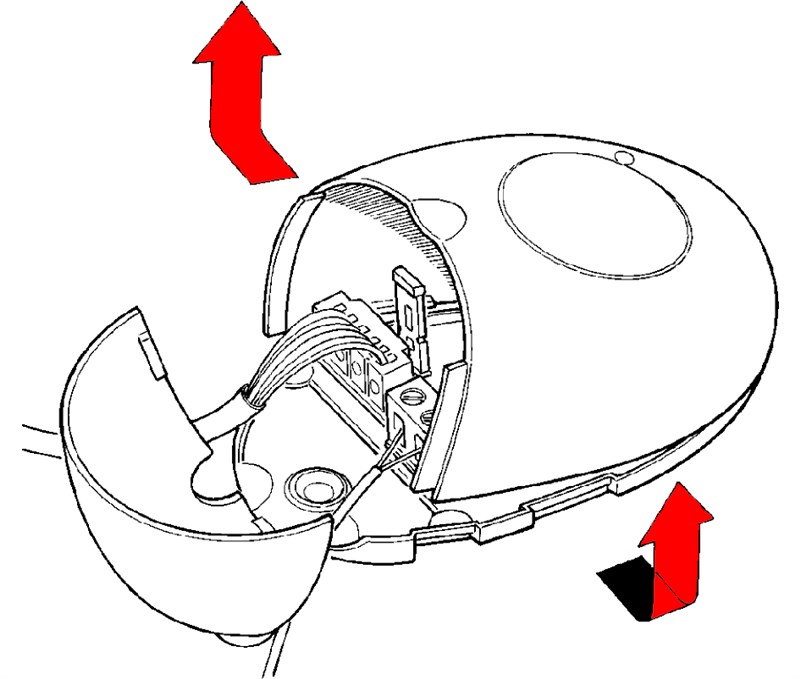

1. Atidarykite viršutinį imtuvo dangtelį 2. Atidarykite apatinį imtuvo dangtelį
Atidarykite viršutinį imtuvo dangtelį Atidarykite apatinį imtuvo dangtelį
3. Išimkite spausdintinę plokštę ir apverskite ją į kitą pusę

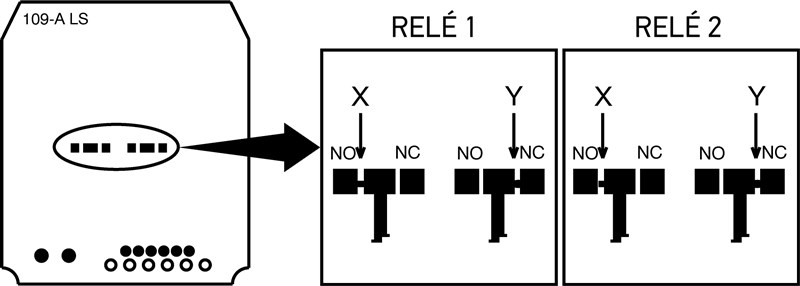

Kiekvienai relei atskirai nutraukite jungtį X ir sulituokite jungtį Y

Abiem relėms taikoma ta pati procedūra:

  1. Nutraukite pažymėtą jungtį X
  2. Sulituokite pažymėtą jungtį Y

Šią operaciją galima atšaukti; jei reikia, ją galima atlikti tik vienai relei.
