Kito prekės ženklo išorinio imtuvo prijungimas prie NICE Robus RBS pavaros
Kito gamintojo išoriniam imtuvui paprastai reikia maitinimo šaltinio ir relės išėjimo. Robus RBS pavaros tiekia 24 V nuolatinę srovę, o relės išėjimas jungiamas prie to paties įėjimo kaip laidinis mygtukas.
1 žingsnis. Išorinio imtuvo maitinimas
Jei prie pavaros reikia prijungti papildomų įrenginių, kuriems reikalingas išorinis maitinimas (pvz. išorinis imtuvas, indikacinis apšvietimas, raktinis jungiklis, magnetinės kortelės ir pan.), prijunkite įrenginį, kaip parodyta paveikslėlyje. Tiekiama 24 V DC įtampa (nuo −30 % iki +50 %), didžiausia srovė – 100 mA.
(NICE RBA3) (NICE RBA3R10)
2 žingsnis. Relės įėjimas
Relė jungiama prie SBS įėjimo (senesnėse valdymo plokštėse žymima P.P.). Taip pat relę galima prijungti prie OPEN įėjimo ir naudoti automatinio uždarymo funkciją. Tokiu atveju išorinis imtuvas vartus tik atidarys, o po nustatytos pauzės jie bus uždaryti automatiškai.
Tuomet Robus pavaroje reikia atlikti veiksmą „Prie pavaros prijungtų įrenginių aptikimas“ – atlikite šiuos veiksmus:
3 žingsnis. Prie pavaros prijungtų įrenginių aptikimas
Kiekvieną kartą prijungus, atjungus ar pakeitus papildomų įrenginių prijungimą prie BlueBUS įėjimų ir STOP turi būti atliktas papildomų įrenginių aptikimo etapas.
- Paspauskite mygtuką „Open“ ir „Stop/Set“ ir laikykite juos nuspaustus.
- Kai pradės greitai mirksėti L1 ir L2, atleiskite mygtukus.
- Palaukite kelias sekundes, kol valdymo plokštė baigs įrenginių aptikimo procesą.
- Jei viskas pavyko, STOP šviesos diodas turėtų šviesti, o L1 ir L2 turėtų užgesti. Taip pat gali pradėti mirksėti L3 ir L4, jei dar neatlikote vartų varčios ilgio aptikimo etapo.

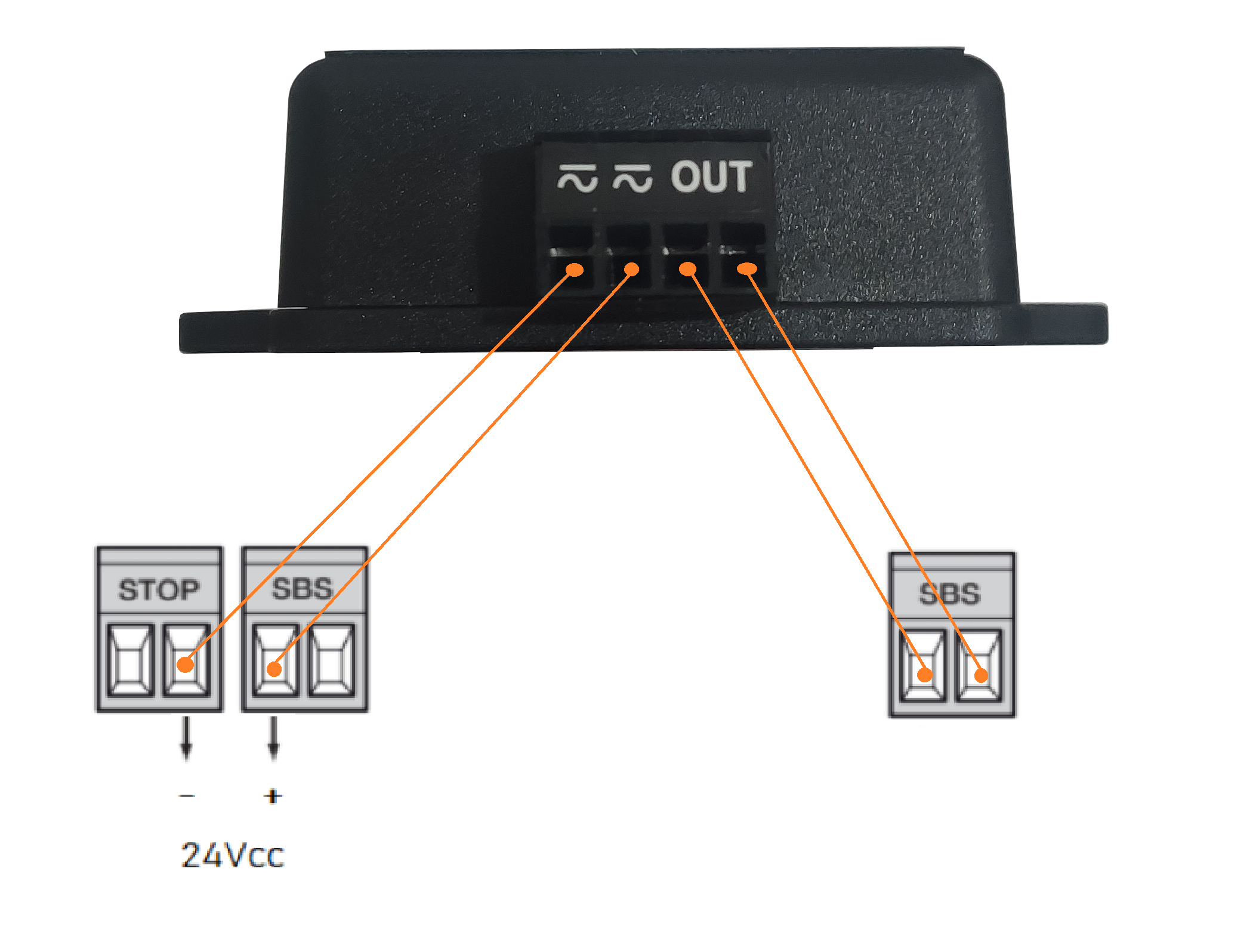

GSM modulio prijungimo pavyzdys GSM-05 prie NICE RBA3R10 valdymo plokštės (NICE ROBUS pavara):

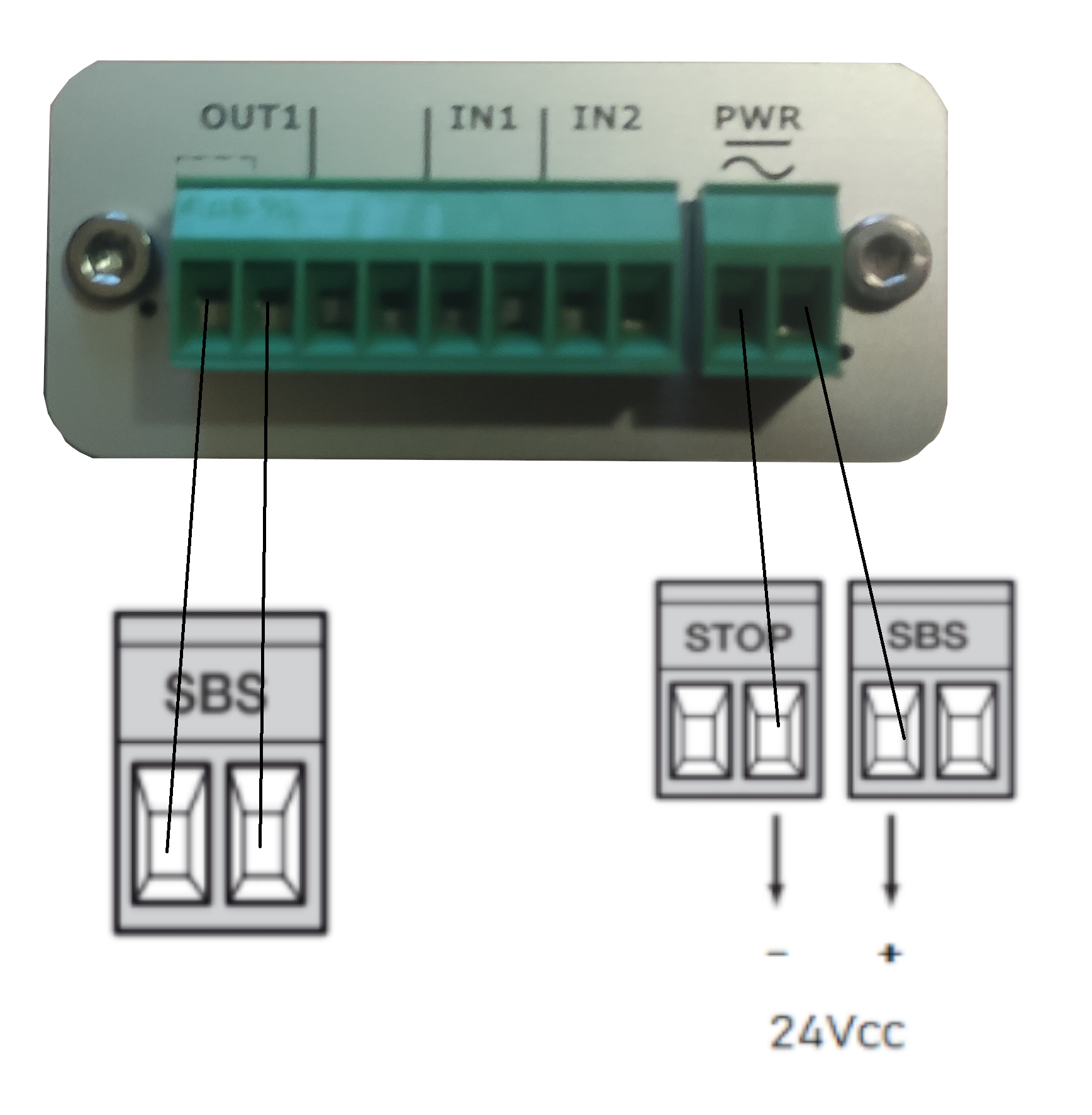

GSM modulio prijungimo pavyzdys GSM LITE 3+ prie NICE RBA3R10 valdymo plokštės (NICE ROBUS pavara):
