NICE valdymo blokų atstatymas


Prieš atstatydami galite pabandyti:

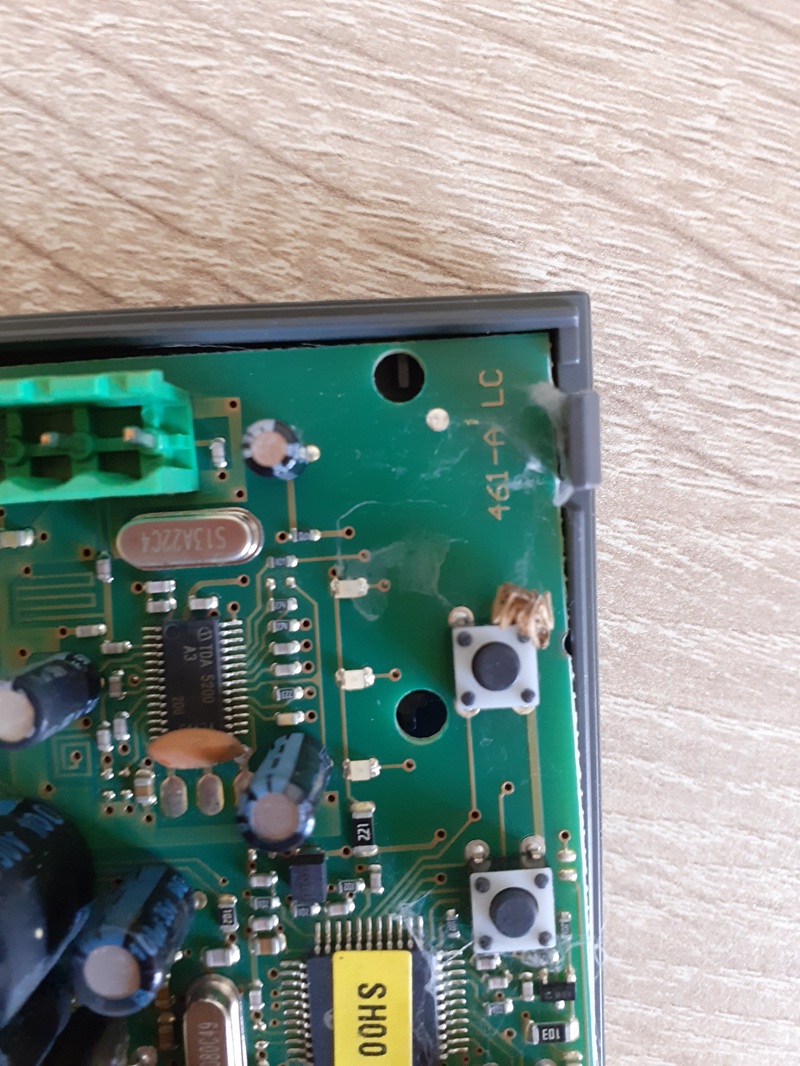

  • išvalyti pavarą, valdymo bloką ir fotoelementus, taip pat ir iš vidaus. Dažnai priežastis būna voratinklis, nešvarumai ant fotoelementų dangtelių ir pan.
  • atblokuoti vartus ir rankiniu būdu patikrinti, ar nėra mechaninės kliūties. Kliūtis gali atsirasti ir vėliau, jau sumontavus vartus, pavyzdžiui, pasikeitus temperatūrai ir pan.
  • jei įtariate, kad gedimas yra fotoelementuose, atjunkite juos ir patikrinkite, ar pavara veikia be jų


MCU1 ir MCU4 valdymo bloko atstatymas (NICE Robus RBS 400/600/600HS pavara)

Pastaba: atlikus šią procedūrą ištrinama tik valdymo bloko atmintis, nuotolinio valdymo pulteliai lieka joje išsaugoti.
Atstatymas:

  1. Vienu metu paspauskite ir laikykite pirmąjį (Open) ir trečiąjį (Close) mygtukus
  2. Kai užsidegs visi šviesos diodai, atleiskite mygtukus
  3. Palaukite, kol valdymo blokas bus atstatytas

Prie pavaros prijungtų įrenginių aptikimas

Kiekvieną kartą prijungus, atjungus ar pakeitus papildomų įrenginių prijungimą prie BlueBUS įvesčių ir STOP turi būti atliekamas papildomų įrenginių aptikimo etapas. Pavara pati praneš apie būtinybę atlikti šią procedūrą – mirksės L1 ir L2 šviesos diodai.

Prie NICE Robus RBS400, RBS600, RBS600HS pavaros prijungtų įrenginių aptikimas

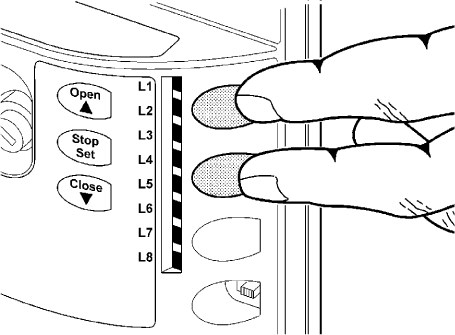

  1. Paspauskite mygtuką „Open“ ir „Stop/Set“ ir laikykite juos nuspaustus
  2. Kai pradės greitai mirksėti L1 ir L2, atleiskite mygtukus
  3. Palaukite kelias sekundes, kol valdymo blokas (MCU1 arba MCU4) baigs įrenginių aptikimo procesą.
  4. Jei viskas pavyko tinkamai, STOP šviesos diodas turėtų šviesti, o L1 ir L2 turėtų užgesti. Taip pat gali pradėti mirksėti L3 ir L4, jei dar neatlikote varčios ilgio nustatymo etapo.

Vartų varčios ilgio nustatymas

Kad vartai veiktų tinkamai (ypač apskaičiuojant įsibėgėjimo ir stabdymo atstumą bei dalinio atidarymo padėtį), pavara turi pati nustatyti vartų varčios ilgį. Šios procedūros metu pavara pajudina vartus nuo vieno ribotuvo iki kito ir jungikliu nustato vartų ilgį.

NICE Robus RBS400, RBS600, RBS600HS pavaros stumdomųjų vartų varčios ilgio nustatymas

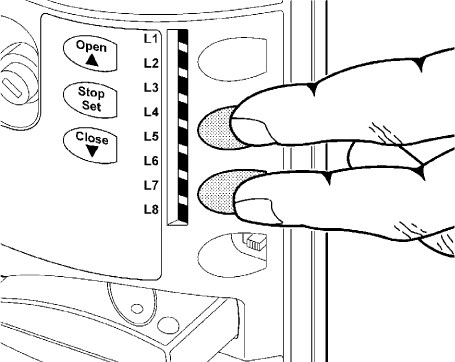

  1. Paspauskite mygtukus „Close“ ir „Stop/Set“ ir laikykite juos nuspaustus
  2. Kai prasidės judėjimo manevras, atleiskite mygtukus
  3. Turėtų prasidėti atidarymo manevras. Jei taip nenutiktų, paspauskite mygtuką „Stop/Set“ ir patikrinkite vartų judėjimo krypties nustatymą (žr. „ Vartų judėjimo krypties pasirinkimas“) ir pradėkite nuo 1 punkto.
  4. Jei vartai atsidaro tinkama kryptimi, palaukite, kol pavara baigs vartų atidarymo ir paskui uždarymo manevrus.

Pavaros programavimas

Išsamias pavaros programavimo instrukcijas rasite Pavaros programavimas su MCU1 valdymo bloku arba MCU4.

RBA3 valdymo bloko atstatymas (NICE Robus 400/600/1000 ir RUN1500 pavara)

Pastaba: atlikus šią procedūrą ištrinama tik valdymo bloko atmintis, nuotolinio valdymo pulteliai lieka joje išsaugoti.
Atstatymas:

  1. Vienu metu paspauskite ir laikykite pirmąjį (Open) ir trečiąjį (Close) mygtukus
  2. Kai užsidegs visi šviesos diodai, atleiskite mygtukus
  3. Palaukite, kol valdymo blokas bus atstatytas

Prie pavaros prijungtų įrenginių aptikimas

Kiekvieną kartą prijungus, atjungus ar pakeitus papildomų įrenginių prijungimą prie BlueBUS įvesčių ir STOP turi būti atliekamas papildomų įrenginių aptikimo etapas. Pavara pati praneš apie būtinybę atlikti šią procedūrą – mirksės L1 ir L2 šviesos diodai.

Prie NICE Robus RB600 pavaros prijungtų įrenginių aptikimas
  1. Paspauskite mygtuką „Open“ ir „Stop/Set“ ir laikykite juos nuspaustus
  2. Kai pradės greitai mirksėti L1 ir L2, atleiskite mygtukus
  3. Palaukite kelias sekundes, kol valdymo blokas baigs įrenginių aptikimo procesą.
  4. Jei viskas pavyko tinkamai, STOP šviesos diodas turėtų šviesti, o L1 ir L2 turėtų užgesti. Taip pat gali pradėti mirksėti L3 ir L4, jei dar neatlikote sąvaros ilgio nustatymo etapo.

Vartų sąvaros ilgio nustatymas

Kad vartai judėtų tinkamai (ypač apskaičiuojant įsibėgėjimo ir sustojimo atstumą bei dalinį atidarymą), pavara turi pati nustatyti vartų sąvaros ilgį. Šios operacijos metu pavara perstumia vartus nuo vieno ribotuvo iki kito ir jungikliu nustato vartų ilgį.

Stumdomų vartų sąvaros ilgio nustatymas naudojant NICE Robus RB600 pavarą
  1. Paspauskite mygtukus „Close“ ir „Stop/Set“ ir laikykite juos nuspaustus
  2. Kai tik prasidės judėjimo manevras, atleiskite mygtukus
  3. Turėtų prasidėti atidarymo manevras. Jei taip neatsitiktų, paspauskite mygtuką „Stop/Set“ ir patikrinkite vartų judėjimo krypties nustatymą (žr. Vartų judėjimo krypties pasirinkimas) ir pradėkite nuo 1 punkto.
  4. Jei vartai atsidaro tinkama kryptimi, palaukite, kol pavara užbaigs atidarymo ir po to sekantį uždarymo manevrą.

Pavaros programavimas

Išsamų pavaros programavimo aprašą rasite čia: Pavaros programavimas naudojant RBA3 valdymo bloką



RBA4/A ir RBA4 valdymo blokų atstatymas (NICE Road 200/400 pavara)

Pastaba: šiuo būdu išvaloma tik valdymo bloko atmintis, nuotolinio valdymo pulteliai joje lieka išsaugoti.
Atstatymas:

  1. Vienu metu paspauskite ir laikykite pirmąjį (Open arba Radio) ir trečiąjį (Close arba P.P.) mygtuką
  2. Kai užsidegs visi šviesos diodai, atleiskite mygtukus
  3. Palaukite, kol valdymo blokas bus atstatytas

Pakartotinis pavaros nustatymas:
Išsamiau apie pakartotinį pavaros nustatymą skaitykite čia: fortamigo.lt/na-posuvnu-branu/pohon-pre-posuvne-brany-do-400-kg-nice-road-rd400

Vartų sąvaros ilgio nustatymas

Kad vartai judėtų tinkamai (ypač apskaičiuojant įsibėgėjimo ir sustojimo atstumą bei dalinį atidarymą), pavara turi pati nustatyti vartų sąvaros ilgį. Šios operacijos metu pavara perstumia vartus nuo vieno ribotuvo iki kito ir jungikliu nustato vartų ilgį.

Stumdomų vartų sąvaros ilgio nustatymas naudojant NICE Road RD400 pavarą

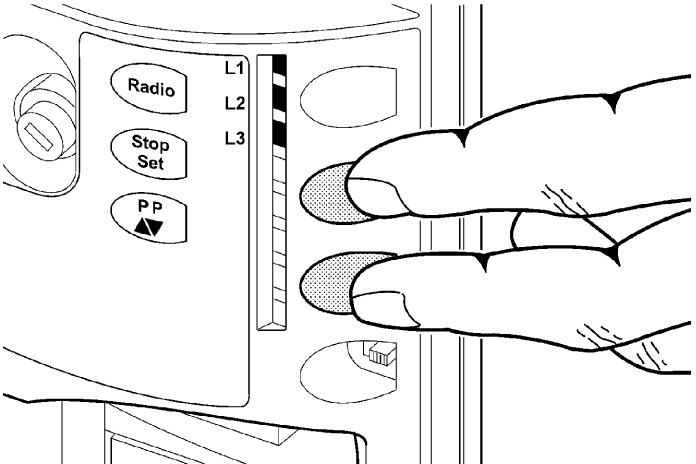

  1. Vienu metu paspauskite ir laikykite antrąjį (Stop/Set) ir trečiąjį (Close arba P.P.) mygtuką
  2. Kai tik prasidės judėjimo manevras, atleiskite mygtukus
  3. Turėtų prasidėti atidarymo manevras. Jei taip neatsitiktų, paspauskite antrąjį mygtuką (Stop/Set) ir patikrinkite vartų judėjimo krypties nustatymą (žr. Vartų judėjimo krypties pasirinkimas) ir pradėkite nuo 1 punkto.
  4. Jei vartai atsidaro tinkama kryptimi, palaukite, kol pavara užbaigs atidarymo ir po to sekantį uždarymo manevrą.

Pavaros programavimas

Išsamų pavaros programavimo aprašą rasite čia: Pavaros programavimas naudojant RBA4 valdymo bloką

Atstatymas nenaudojant fotoelementų

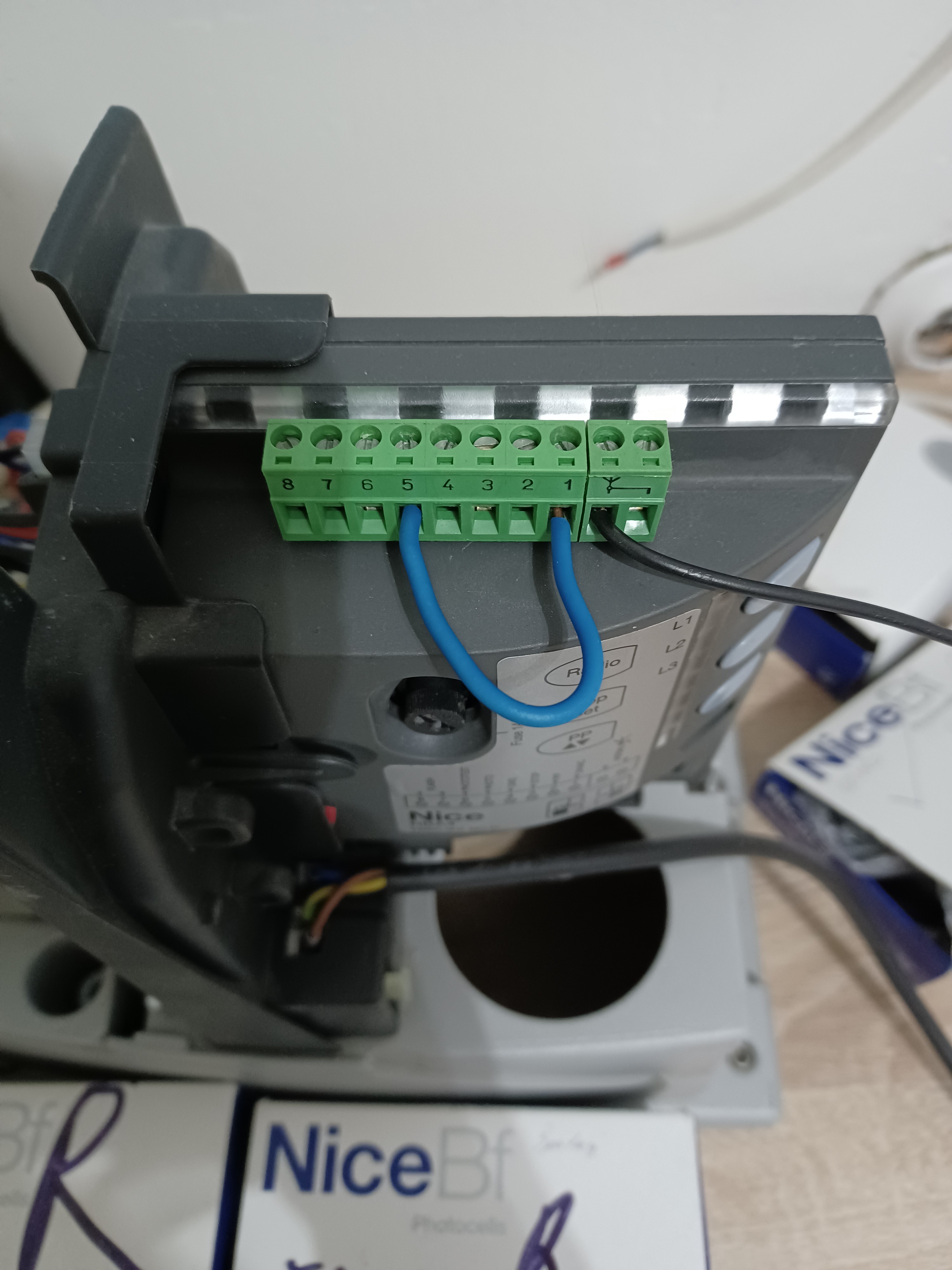

Jei kyla įtarimų, kad fotoelementai veikia netinkamai, atjunkite juos ir valdymo bloke sujunkite 1 ir 5 įėjimus (taikoma tik Road pavarai su RBA4 valdymo bloku). Taip uždaroma fotoelementų grandinė ir pavaros veikimą galima tinkamai patikrinti be fotoelementų.



MC424L valdymo bloko atstatymas (NICE Wingo 2024/3524 pavara)

Pastaba: šiuo būdu išvaloma tik valdymo bloko atmintis, nuotolinio valdymo pulteliai joje lieka išsaugoti.
Atstatymas:

  1. Atjunkite valdymo bloką nuo elektros tinklo (arba ištraukite maitinimo saugiklį F1) ir palaukite, kol užges visi šviesos diodai.
  2. Valdymo bloke paspauskite ir laikykite mygtukus P1 ir P2 (valdymo blokas turi likti be maitinimo)
  3. Laikydami nuspaustus mygtukus P1 ir P2, prijunkite valdymo bloką prie elektros tinklo (arba įstatykite maitinimo saugiklį)
  4. Lygiai po 3 sekundžių atleiskite mygtukus (t. y. trečiąją sekundę)
  5. Jei atminties išvalymo procesas pavyko, visi šviesos diodai užges vienai sekundei. Jei taip nenutinka ir šviesos diodai toliau mirksi, išvalymo procesą reikia pakartoti nuo pradžių

Norėdami patikrinti, ar atmintis išvalyta tinkamai, atjunkite valdymo bloką nuo elektros tinklo (arba ištraukite maitinimo saugiklį F1) ir palaukite, kol užges visi šviesos diodai. Vėl prijungus prie elektros tinklo, jei atmintis visiškai išvalyta, visi šviesos diodai turėtų mirksėti maždaug šešias sekundes. Jei šviesos diodai mirksėjo tik tris sekundes, tikėtina, kad atminties išvalyti nepavyko, todėl procesą reikia pakartoti.

Pakartotinis pavaros nustatymas: Išsamų aprašą taip pat rasite čia: fortamigo.lt/na-posuvnu-branu/nice-moon-mc424-riadiaca-centrala-pre-24v-pohony-kridlovych-bran-rodiny-wingo

Vartų sąvarų judėjimo nustatymas

Kad vartai judėtų tinkamai (ypač apskaičiuojant įsibėgėjimo ir sustojimo atstumą bei dalinį atidarymą), valdymo blokas turi pats nustatyti vartų sąvarų atidarymo trajektorijos ilgį. Šios operacijos metu pavaros perstumia vartus nuo vieno ribotuvo iki kito ir nustato vartų atidarymo intervalo ilgį.

Pastaba: Jei jau atlikote vartų sąvarų judėjimo nustatymo etapą, prieš nustatydami iš naujo turite išvalyti valdymo bloko atmintį.

Prieš nustatydami vartų sąvarų judėjimą patikrinkite, ar prie įėjimų prijungti įrenginiai STOP, FOTO ir FOTO1 veikia tinkamai ir yra teisingai prijungti. Jei nustatymo metu kuris nors iš jų suveiktų, procesą reikėtų pakartoti. Idealiu atveju vartų sąvaros turėtų būti maždaug pusiau atidarytos. Tai galite padaryti atblokavę pavaras, rankiniu būdu nustūmę vartus į pusiau atidarytą padėtį ir vėl užblokavę pavaras. Užblokavę variklį, visada ranka šiek tiek pajudinkite sąvarą, kad variklis įsikabintų. Tačiau iš esmės nesvarbu, kokioje padėtyje sąvaros yra prieš nustatymą.

Sąvarų judėjimo nustatymas vyksta automatiškai, tokia seka:

  1. Paspauskite mygtuką P2
  2. Abi sąvaros šiek tiek atsidaro
  3. Antrinė (apatinė) sąvara užsidaro
  4. Pagrindinė (viršutinė) sąvara užsidaro
  5. Pagrindinė (viršutinė) sąvara atsidaro
  6. Praėjus užprogramuotam antrinio variklio delsos laikui antrinė (apatinė) sąvara pradeda atsidaryti. Jei delsos trukmė netinkama, paspauskite mygtuką P2 ir nustatykite pageidaujamą delsą
  7. Valdymo blokas nustato, kiek turi judėti sąvara, kad vartai visiškai atsidarytų (t. y. kol pasieks mechaninius ribotuvus).
  8. Abi sąvaros visiškai užsidaro. Sąvaros pradeda užsidaryti skirtingu metu, kad uždarydamos nesitrintų viena į kitą.
  9. Valdymo blokas išsaugo išmatuotas reikšmes ir nustatymas BAIGTAS.

Visi pirmiau aprašyti etapai turi vykti vienas po kito be jūsų įsikišimo. Jei kuris nors etapas vyksta netinkamai, sustabdykite jį paspausdami mygtuką P1 ir, jei reikia, pakoreguokite nustatymus ir pakartokite procesą.

Pavaros valdymo bloko programavimas

Išsamų valdymo bloko programavimo aprašą rasite čia: MC424L valdymo bloko programavimas



MC424LR10 valdymo bloko atstatymas (NICE Wingo 2024/3524 pavara)

Pastaba: šiuo būdu išvaloma tik valdymo bloko atmintis, nuotolinio valdymo pulteliai joje lieka išsaugoti.
Atstatymas:

  1. Vienu metu paspauskite ir laikykite pirmąjį (OPEN) ir trečiąjį (CLOSE) mygtuką
  2. Kai visi šviesos diodai L1..L8 pradės mirksėti (po maždaug 3–4 sekundžių), atleiskite mygtukus
  3. Palaukite 5 sekundes – valdymo blokas bus atstatytas į gamyklinius nustatymus.

Pirmasis valdymo bloko paleidimas (arba nustatymas po atstatymo)

  1. Nustatykite arba patikrinkite pavaros modelio pasirinkimo jungiklius pagal valdymo bloko instrukcijos 2.6 lentelę
    Pastaba: t. y. WG2024 variklis: 1 žemyn, 2 aukštyn, 3 žemyn, 4 žemyn; WG3524: 1 aukštyn, 2 aukštyn, 3 žemyn, 4 žemyn; TOO3024: 1 žemyn, 2 aukštyn, 3 aukštyn, 4 žemyn; TOO4524: 1 aukštyn, 2 aukštyn, 3 aukštyn, 4 žemyn; SFAB2024: 1 žemyn, 2 žemyn, 3 žemyn, 4 aukštyn; nenurodytas modelis: 1 aukštyn, 2 žemyn, 3 žemyn, 4 žemyn
  2. Rankiniu būdu atrakinkite vartus, nustatykite juos į tarpinę padėtį (atidarykite maždaug 45°), vėl užblokuokite pavaras ir šiek tiek patraukite vartų sąvaras, kad varikliai užsifiksuotų.
  3. Valdymo bloke vienu metu paspauskite antrąjį (STOP/SET) ir trečiąjį (CLOSE) mygtukus. Kai sąvaros pradės judėti, atleiskite mygtukus.
  4. Sąvaros atliks toliau nurodytą seką (sąvarų judėjimo nustatymą bet kuriuo metu galima nutraukti paspaudus mygtuką STOP).
    1. Abi sąvaros šiek tiek atsidarys.
      Pastaba. Jei jos judėtų priešinga kryptimi, t. y. šiek tiek užsidarytų, nutraukite manevrą paspausdami mygtuką STOP, atjunkite valdymo bloką nuo maitinimo šaltinio ir sukeiskite abiejų variklių poliškumą. Jei viena sąvara pradėtų atsidaryti, o kita – užsidaryti, sukeiskite poliškumą tik to variklio, kuris pradėjo užsidarinėti. Poliškumą reikia sukeisti atitinkamo variklio trijų gnybtų bloke – sukeiskite laidus tarp + (pliuso) ir - (minuso) gnybtų.
    2. Apatinė sąvara visiškai užsidarys.
      Pastaba. Jei pradėtų judėti ne ta sąvara (t. y. viršutinė), nutraukite manevrą paspausdami mygtuką STOP, atjunkite valdymo bloką nuo maitinimo šaltinio ir sukeiskite vietomis visus M1 ir M2 variklių gnybtų blokus.
    3. Viršutinė sąvara visiškai užsidarys.
    4. Viršutinė sąvara pradės atsidaryti, o netrukus po jos – ir apatinė.
      Pastaba. Jei uždelsimo laikas per trumpas, jį galima pakeisti programavimo nustatymuose, žr. 5.2.2 skyrių „Sąvaros uždelsimas“ (L6 šviesos diodas).
    5. Abi sąvaros visiškai atsidarys.
    6. Apatinė sąvara pradės užsidaryti, o netrukus po jos – ir viršutinė.
    7. Sąvaros visiškai užsidarys, o valdymo blokas įsimins jų galines padėtis.
    8. Baigta.

Pavaros valdymo bloko programavimas

Išsamias valdymo bloko programavimo instrukcijas rasite adresu MC424LR10 valdymo bloko programavimas

ROA40R10 valdymo bloko nustatymas iš naujo (NICE Rox ROX600 ir ROX1000 pavara)

Eikite į NICE Rox pavaros nustatymo iš naujo instrukcija.
