Garažo vartų pavaros komplektas iki 11,4/12,6 m² NICE SPIDER800

Produkto prieinamumas:	per 7 dienas	Prekes paprastai išsiunčiame per 7 dienas.

NICE-SPIDER800
per 7 dienas

213,99 € be PVM
258,93 € su PVM

Svoris
10 kg

Produkto aprašymas Garažo vartų pavaros komplektas iki 11,4/12,6 m² NICE SPIDER800

NICE SPIDER 800 pavaros komplektas skirtas garažo vartams:

segmentiniams garažo vartams iki 2,6 m ir ploto 11,4 m²,
į išorę atsiveriantiems pakeliamiems garažo vartams iki 3 m ir ploto 12,6 m²

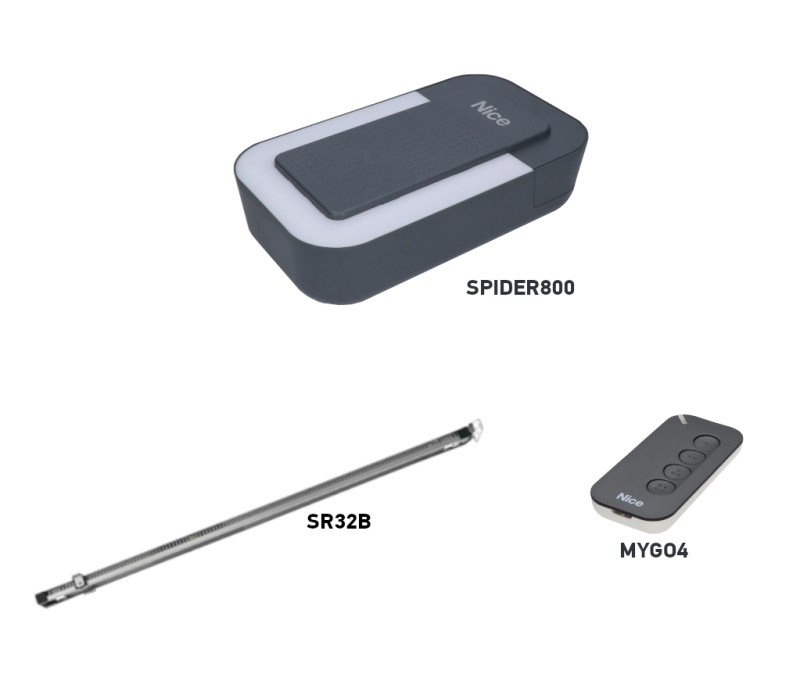

		NICE-SPIDER800
1 ×	NICE SPIDER800 pavara
NICE SPIDER800 elektromechaninė pavara, skirta segmentiniams garažo vartams, kurių plotas iki 11,4 m², arba į išorę atsiveriantiems pakeliamiems garažo vartams, kurių plotas iki 12,6 m². Variklis tiekiamas su integruotu valdymo bloku ir imtuvu.
1 ×	NICE MYGO4 nuotolinio valdymo pultas	NICE-MYGO4
Keturių mygtukų nuotolinio valdymo pultas, skirtas vartams valdyti automatiškai. Juo galite valdyti keturis įrenginius arba vienam įrenginiui priskirti keturias skirtingas komandas.		Detalė
1 ×	SR32B diržinė kreipiančioji, 3,2 m	NICE-SR32B
Iš anksto surinkta diržinė kreipiančioji SR32B 3,2 m ilgio. Segmentiniams vartams – orientacinis aukštis iki 2,6 m; pakeliamų vartų atveju riba priklauso nuo konstrukcijos, žr. tinkamumo lentelę.		Detalė
1 ×	NICE SPIDER800 montavimo instrukcija
Montavimo instrukcija sklandžiam įrengimui: joje pateikiamos iliustracijos su laidų prijungimo schemomis, programavimo ir nuotolinio valdymo pultų susiejimo nurodymai.		Atsisiųsti
1 ×	Montavimo priedai
Pavaros tvirtinimo prie kreipiančiosios varžtai, montavimo laikikliai, avarinio atblokavimo trosas ir kt.

NICE SPIDER800 – garažo vartų pavaros komplektas su 3,2 m SR32B bėgiu ir vienu MYGO4 nuotolinio valdymo pulteliu. Joje įmontuotas MCU1 valdymo blokas ir radijo imtuvas. Sistemos maitinimas – 230 V AC.

Plieniniais trosais sustiprintas diržinis bėgis veikia tyliai. Valdymo sistema išmoksta galines padėtis, jėgą ir lėtėjimą; aptinka kliūtis. Nutrūkus elektros tiekimui, vartus galima atblokuoti virve ir valdyti rankiniu būdu.

Greitoji navigacija
Priedai	Įranga ir komplektai
Pasirinkimas ir ribos	Bėgio montavimas
Gnybtai ir poliškumas	Fotodavikliai
Pirmasis paleidimas	Nustatymai
Nuotolinio valdymo pulteliai	Atstata
Diagnostika	Atblokavimas
Priežiūra	Parametrai
Instrukcija PDF formatu

Priedai ir valdymas

Saugos įtaisus rinkitės atsižvelgdami į faktinę garažo vartų keliamą riziką. Pavaros kliūčių aptikimo funkcija nepakeičia fotodaviklių, saugos briaunos ar jėgos matavimo atliekant įrenginio perdavimą.

Kas	Kodėl	Tipas
Valdymas	Pavaros nustatymas, valdymas ir priežiūra; plokštė įmontuota.	MCU1 Gnybtai ir schema.
Bėgis	Pavara stumia vežimėlį su svirtimi, todėl jai reikia tinkamo diržinio bėgio.	SR32B – šiame komplekte. Montavimas.
Aukštesni vartai	Bėgio ilgintuvą rinkitės pagal vartų tipą, aukštį, plotą ir pasipriešinimą.	SR08B; ribos.
Atverčiami vartai	Atverčiamiems atsvariniams vartams reikalinga tinkama svirties geometrija.	SPA5; spyruokliniams atverčiamiems vartams SPA5 nenaudojamas, atsižvelgiant į montavimo tipą.
Fotodavikliai	Kliūčių aptikimas saugomoje zonoje. Pasirinkite tinkamą elektrinę sąsają.	EPMB – dviejų laidų „BlueBUS“. Prijungimas.
Švyturėlis	Matomas vartų judėjimo signalizavimas, prireikus – ir išorinė antena.	ELDC; FLASH išvestis ir antena.
Nuotolinis valdymas	Imtuvas įmontuotas. Nuotolinio valdymo pultelį reikia įrašyti į imtuvo atmintį.	MYGO4 – vienas komplekte. Susiejimas.
Atsarginis maitinimas	Papildžius akumuliatorių, galima valdyti nutrūkus elektros tiekimui.	PS124; montavimas ir atjungimas.
Techninės priežiūros nustatymas	Diagnostika ir išsamesni nustatymai naudojant „BusT4“.	Oview + IBT4N.

SPIDER800 komplekto įranga

Šiame puslapyje siūlomas SPIDER800 komplektas su SR32B bėgiu ir vienu MYGO4 pulteliu. Pakuotės turinys nurodytas aukščiau esančioje komplekto lentelėje. Fotodavikliai, švyturėlis, atsarginis maitinimo šaltinis ir SPA5 svirtis užsakomi pagal poreikį; jie nėra automatiškai įtraukti į kiekvieną komplektą.

Komplektas su bėgiu
NICE SPIDER800 800 N; SR32B + 1 × MYGO4. Sekciniai, iki 11,4 m².

Kokiems garažo vartams tinka pavara

Naudojant bazinį bėgį SR32B orientaciniai matmenys priklauso nuo garažo vartų tipo. Lentelėje pateikiami matmenys yra plotis × aukštis. Tinkamumą taip pat lemia vartų atsvaros sureguliavimas, trintis ir montavimo erdvė.

Vartų tipas	Orientaciniai matmenys	Sąlyga
Sekciniai vartai	4,4 × 2,6 m	Apie 11,4 m².
Neišsikišantys pakeliami vartai	4,2 × 2,4 m	SPA5; plotas 10,08 m².
Išsikišantys pakeliami vartai	4,2 × 3,0 m	SPA5; plotas 12,6 m².
Pakeliami vartai su spyruokle	4,2 × 3,0 m	Priklausomai nuo montavimo, be SPA5; patikrinkite kreipiamąją ir balansavimą.

Didžiausia jėga 800 N nurodo pavaros traukos jėgą. Tai nėra vartų masė kilogramais. Atliekant atblokuotų vartų bandymą rankiniam judinimui reikalinga jėga abiem kryptimis per visą eigą turi būti ne didesnė kaip 225 N. Pavara negali pakeisti pažeistų spyruoklių ar netinkamai subalansuotų vartų remonto.

SR32B kreipiamosios ilgis yra 3,2 m, o naudingoji vežimėlio eiga – 2,8 m. Vartų aukštis taip pat priklauso nuo jų konstrukcijos ir svirties. Aukštesniems vartams galima pridėti 0,8 m ilgio ilgintuvą SR08B su ilgesniu diržu; esant 4 m eigai naudingoji eiga yra 3,5 m. Vien ilgintuvas nepatvirtina, kad jis tinka didesniems ar sunkesniems vartams. Atsiųskite mums vartų plotį, aukštį, tipą ir reikiamą eigą per kontaktų puslapį.

Ciklų skaičius ir apkrova

Vienas ciklas – tai visiškas atidarymas ir uždarymas. Lentelėje pateikiamos didžiausios vertės pagal aukštį; vartų pasipriešinimas jas dar labiau sumažina. Taip pat galioja bendras apribojimas 50 ciklų per dieną ir ne daugiau kaip 4 minutės nepertraukiamo veikimo.

Vartų aukštis	Ciklai per valandą	Iš eilės
Iki 2 m	20	10
Daugiau nei 2 m, iki 2,5 m	15	7
Daugiau nei 2,5 m, iki 3 m	12	5
Daugiau nei 3 m, iki 3,5 m	10	4

Gamintojas nurodo, kad, kai judėjimui reikalinga jėga siekia iki 250 N, ciklų skaičius sumažėja 25 %, o esant 250–400 N – 42 %. Šis apkrovos apskaičiavimas nekeičia leistino pasipriešinimo atliekant rankinio judinimo bandymą: vis dar galioja ne daugiau kaip 225 N. Dėl šiluminės ribos tolesnis judėjimas gali būti laikinai blokuojamas; leiskite pavarai atvėsti.

Kreipiamosios ir pavaros montavimas

Montuokite vartus uždarę, atjungę nuo elektros tinklo ir atsarginės baterijos. Vartai turi sklandžiai judėti ranka, o atjungti nuo vežimėlio – išlikti subalansuoti bet kurioje padėtyje. Prieš montuodami sutvarkykite spynas, kurios trukdytų automatiniam judėjimui. Spyruokles ir atsvarus reguliuoja kvalifikuotas technikas.

Patikrinkite erdvę virš vartų, kreipiamosios ilgį ir sienos bei lubų tvirtumą. Palikite prieigą prie pavaros ir atblokavimo virvutės.
Jei kreipiamoji sudaryta iš dviejų dalių, įstumkite abi dalis į jungtį iki galo. Jei naudojama paruošta SR32B šio sujungimo žingsnio nereikia. Patikrinkite, ar vežimėlis juda tolygiai ir laisvai.
Uždėkite variklio galvutę ant kreipiamosios ir pritvirtinkite pateiktais varžtais. Pagal montavimo brėžinį galvutę taip pat galima pasukti 90° kreipiamosios ašies atžvilgiu.
Sureguliuokite diržo įtempimą. Per daug įtemptas diržas gali sugadinti pavarą; atsilaisvinęs diržas kelia triukšmą ir trukdo patikimai judėti. Naudodami ilgintuvą, parinkite tinkamą ilgesnį diržą.
Priekinę konsolę pritvirtinkite prie pakankamai tvirto pagrindo, o galinę dalį pakabinkite ant lubinių konsolių. Išlyginkite kreipiamąją ir priveržkite visas tvirtinimo detales.
Uždarę vartus atjunkite vežimėlį, pritvirtinkite prie vartų skirtą konsolę kreipiamosios ašyje ir prijunkite traukimo svirtį. Ploną skydą reikia tinkamai sutvirtinti; montavimas turi perduoti pavaros jėgą jo nedeformuodamas.

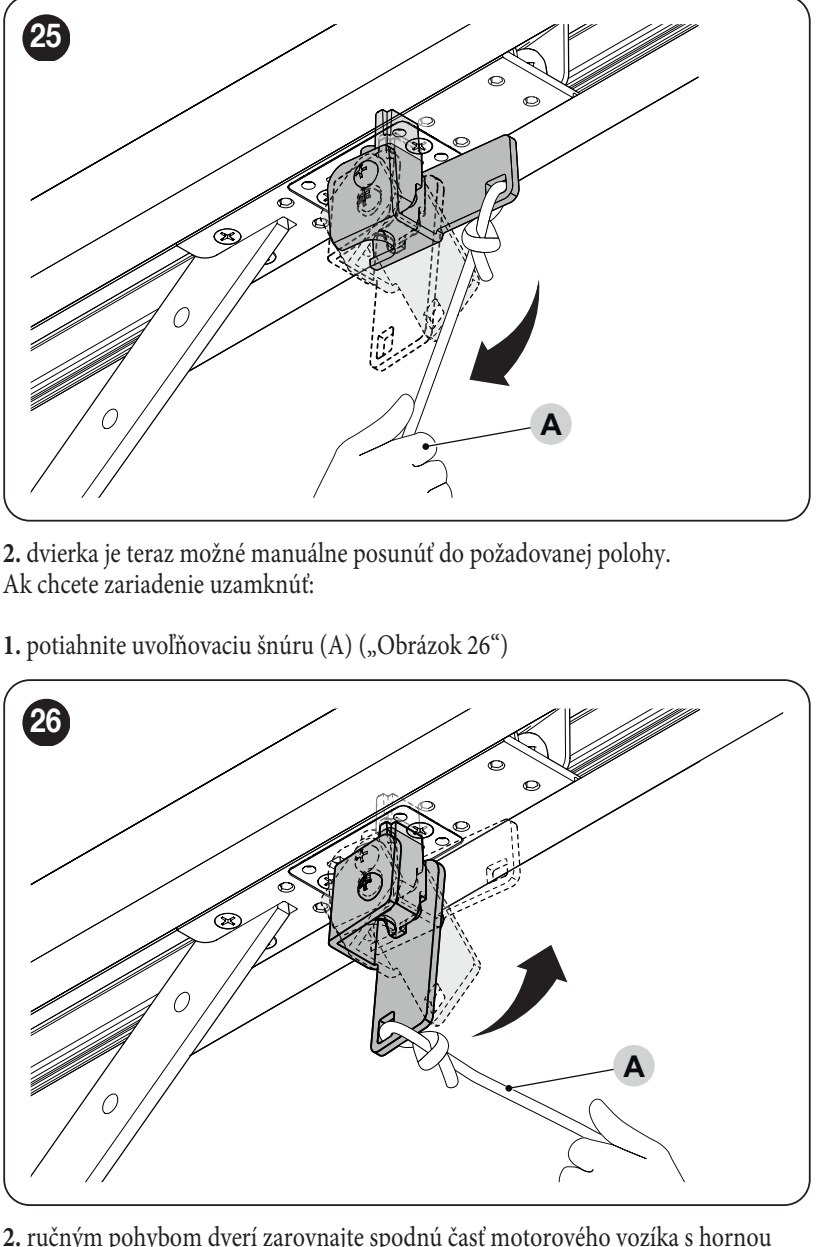

Užbaikite atblokavimo virvutės montavimą. Rankiniu būdu pervažiuokite visą eigą, patikrinkite tarpus ir prieš nustatydami iš naujo užfiksuokite vežimėlį.

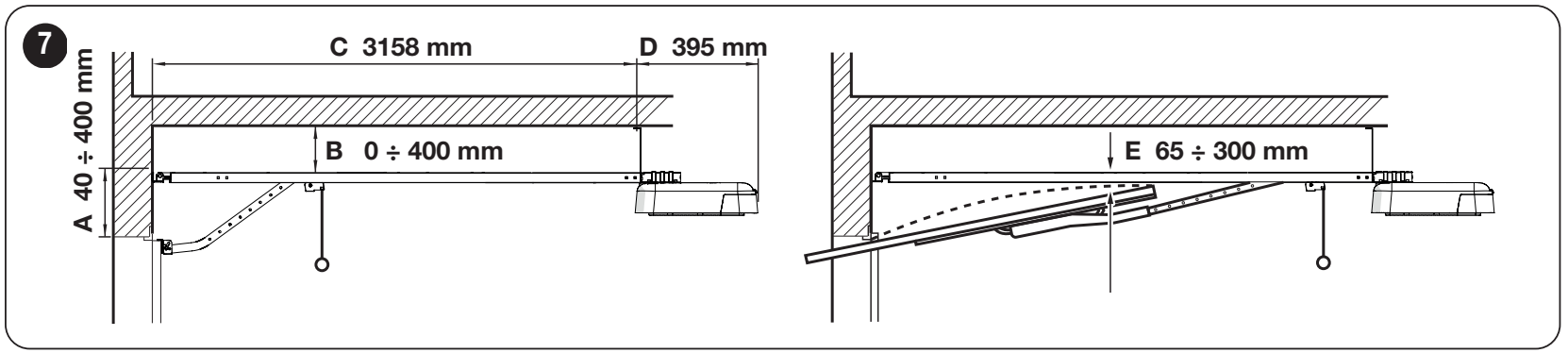

Nurodyta kryptimi:

A = 40–400 mm
B = 0–400 mm
C = 3 158 mm
D = 395 mm .

Pakeliamiems vartams nustatykite E = 65–300 mm , t. y. atstumą nuo kreipiamosios iki aukščiausio viršutinio vartų krašto taško judant vartams. Matmenys taikomi pavaizduotam montavimo išdėstymui.

Kabeliai ir maitinimas iš elektros tinklo

Naudokite įžemintą, apsaugotą elektros lizdą 230 V AC, 50/60 Hz su apsauginiu laidininku ir galimybe saugiai atjungti. Nenukirpkite pateikto kabelio ar kištuko. Jei tinkamo lizdo nėra, jo maitinimo liniją ir apsaugos priemones įrengia elektrikas. Silpnų srovių laidus tieskite atskirai nuo elektros tinklo laidų ir apsaugokite nuo tempimo bei sąlyčio su judančiomis dalimis.

Jungtis	Kabelis / didžiausias ilgis
Įspėjamoji lemputė	2 × 0,5 mm²; daugiausia 20 m.
Antena	Atskiras koaksialinis kabelis RG58; daugiausia 10 m, rekomenduojama mažiau nei 5 m.
Mygtukas / raktinis jungiklis	2 × 0,5 mm² nulinio potencialo NO komandai; daugiausia 50 m. Dviem kontaktams naudokite 2 kabelius po 2 × 0,5 mm² arba vieną 4 × 0,5 mm² kabelį.
Fotoelementai	BlueBUS: 2 × 0,7 mm², TX ir RX jungiami lygiagrečiai. Reliniai: RX 4 × 0,5 mm², TX 2 × 0,5 mm². Daugiausia 30 m.
Apsauginis kraštas	2 × 0,5 mm²; daugiausia 20 m. OSE reikia trijų laidų pagal apsauginio krašto prijungimo schemą.
Elektros tinklo kabelis iki lizdo	3 × 1,5 mm² iki 30 m; ilgesnei linijai pagal montavimo instrukciją naudokite 3 × 2,5 mm² kabelį ir įžeminkite automatiką. Projektavimą ir įrengimą atlieka elektrikas.

Nurodyti ilgiai galioja atitinkamam prijungimui ir aplinkai. Jei naudojamas kitas saugos kraštas arba valdymo modulis, taip pat laikykitės to įrenginio instrukcijų. Maitinimo tinklo įtampos negalima jungti prie priedų įėjimų.

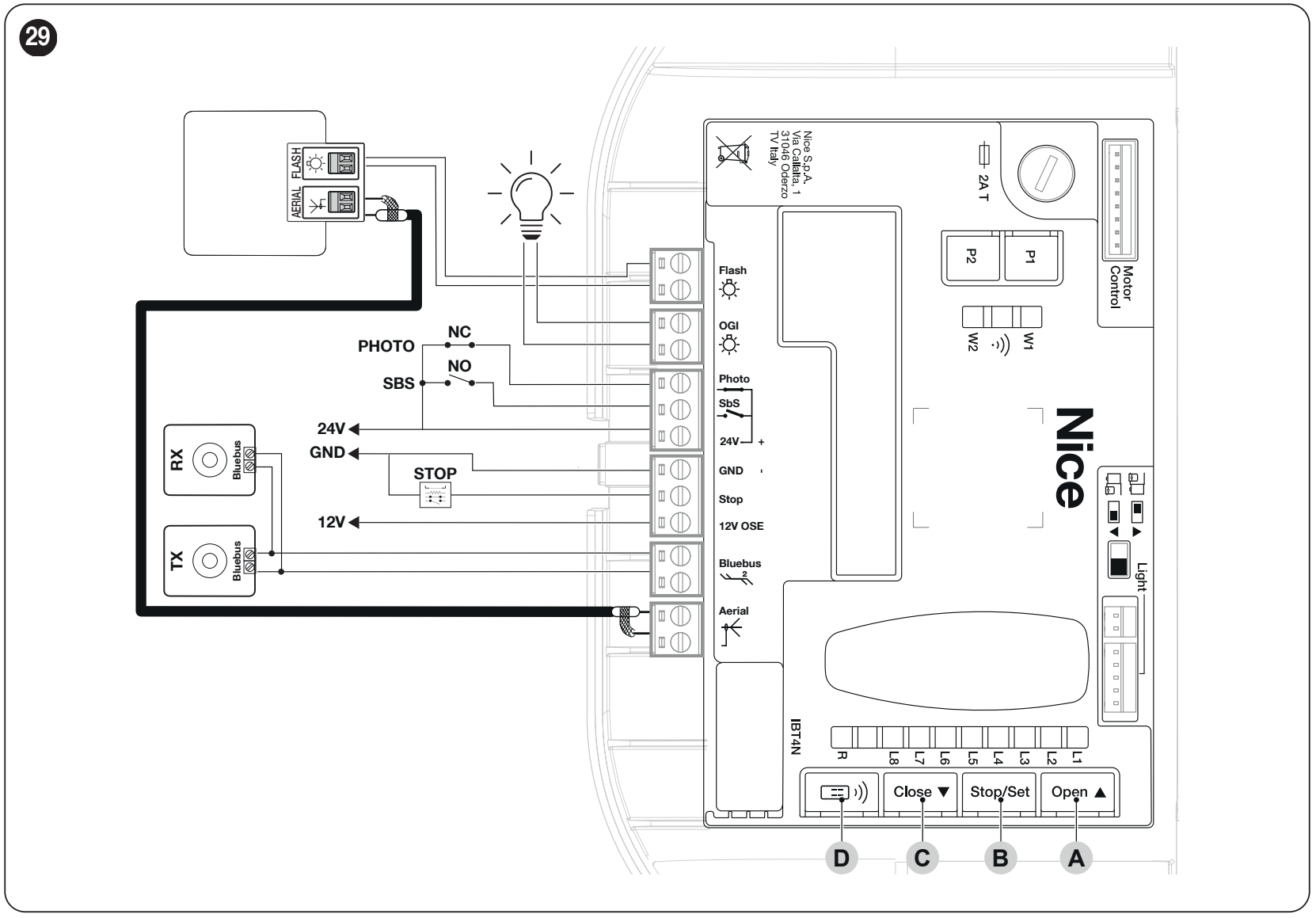

Valdymo plokštė, gnybtai ir poliškumas

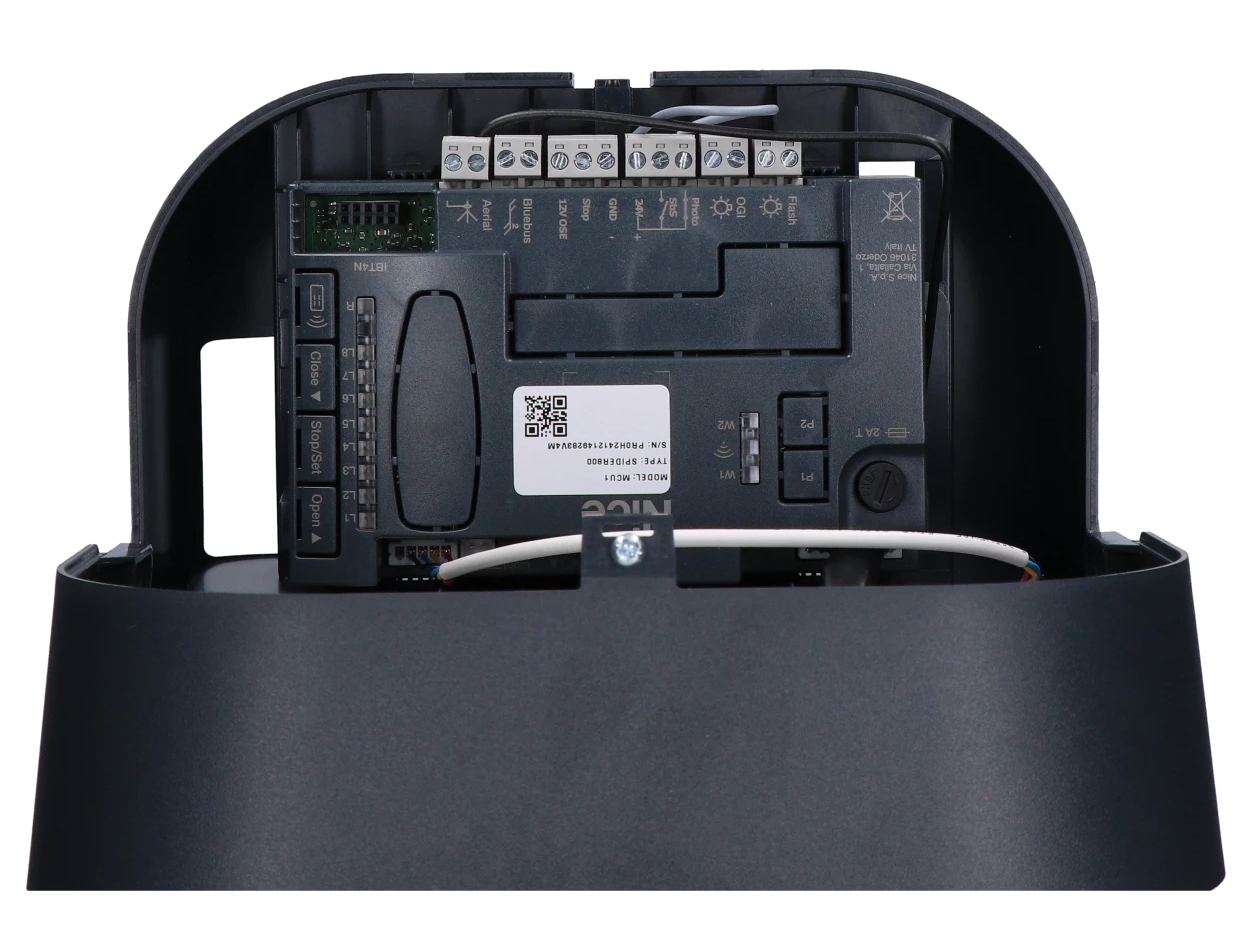

SPIDER800 turi integruotą MCU1 valdymo bloką su BlueBUS ir programavimo šviesos diodais L1–L8.

Gnybtas	Funkcija ir prijungimas

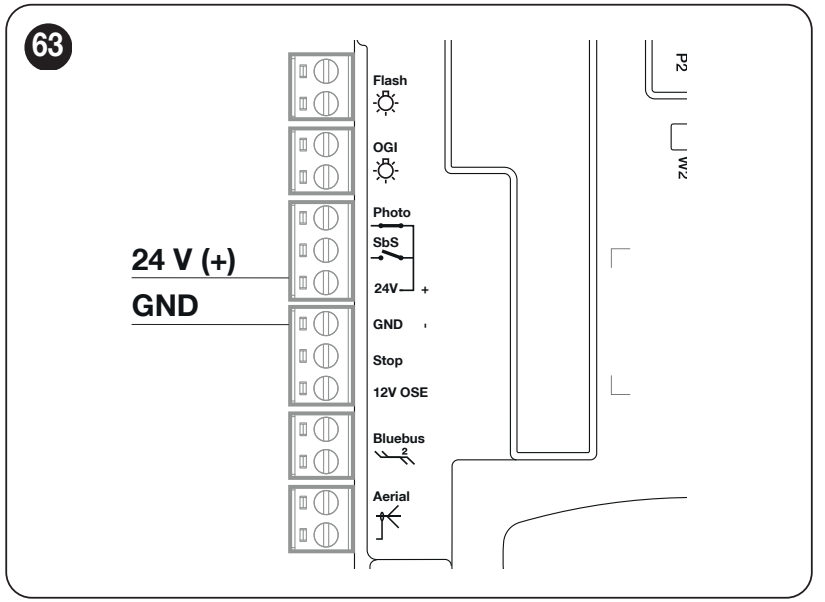

24 V / GND	24 V – pliusas (+), GND – minusas (−). Pagalbinis 24 V DC maitinimas, tolerancija −30 % / +50 %, bendra didžiausia srovė – 100 mA.
BlueBUS	Dviejų laidų maitinimas ir suderinamų įrenginių ryšys; EPMB jungiami lygiagrečiai. Poliškumas +/− nesvarbus.
PHOTO	Bezpotencialis NC kontaktas tarp PHOTO ir 24 V (+). Relinių fotoelementų maitinimas jungiamas atskirai prie 24 V (+) / GND (−).
SbS	Bezpotencialis NO mygtukas tarp SbS ir 24 V (+); trumpai sujungus kontaktą, siunčiama žingsninė komanda.
STOP / GND	Saugos įėjimas STOP GND atžvilgiu. NO, NC arba 8,2 kΩ tipas nustatomas paleidimo metu. Pats kontaktas poliškumo neturi.

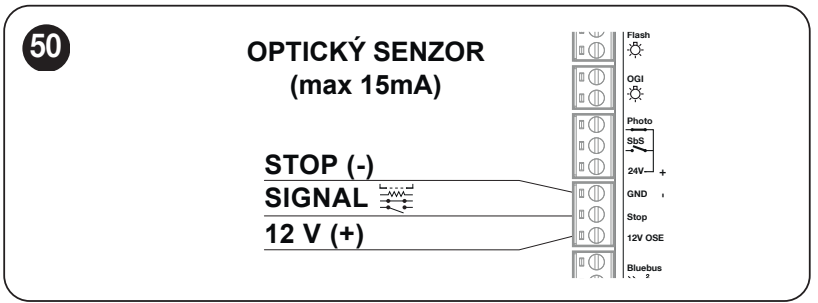

12 V OSE / STOP / GND	Optinis saugos kraštas: 12 V OSE = pliusas (+), STOP = signalas, GND = minusas (−). 12 V DC maitinimas, ne daugiau kaip 15 mA. Junkite tik tinkamą OSE saugos kraštą, vadovaudamiesi jo instrukcija.
FLASH / OGI	Atskiri dviejų polių išėjimai, standartinė įtampa – 24 V DC, kiekvieno išėjimo galia – ne daugiau kaip 10 W. FLASH skirtas įspėjamajai lemputei, OGI – atidarymo indikatoriui. Funkcija priklauso nuo nustatymų.
AERIAL	Koaksialinis antenos įėjimas: centrinis laidas ir ekranas jungiami pagal schemą; tai nėra priedų maitinimo išvadas.

Mygtukas, raktinis jungiklis arba relė

Prie SbS junkite tik bezpotencialį NO kontaktą, pavyzdžiui, mygtuką arba valdymo modulio relę. Kontaktas sujungia SbS ir 24 V (+). Į valdymo komandų įėjimą nepaduokite modulio išėjimo įtampos. Jei moduliui reikia maitinimo, naudokite atskirai 24 V (+) ir GND (−) ir neviršykite bendros 100 mA ribos.

Saugos kraštas ir STOP įėjimas

STOP sustabdo judėjimą ir trumpam pakeičia jo kryptį. Pakeitus saugos įrenginį, reikia iš naujo įsiminti įrenginius. Keli NO kontaktai jungiami lygiagrečiai, o NC kontaktai – nuosekliai. 8,2 kΩ saugos kraštus ir jų derinius prijunkite pagal konkrečią schemą; įprastas jungiklis neužtikrina tokio pat gedimų stebėjimo lygio kaip kontroliuojamas saugos kraštas.

Fotoelementų prijungimas

Paprastam dviejų laidų prijungimui pasirinkite NICE EPMB su BlueBUS. Abu TX ir RX laidus prijunkite lygiagrečiai prie BlueBUS gnybtų poros. Ši magistralė neturi poliškumo; žymos 24 V (+) / GND (−) nurodo kitus gnybtus.

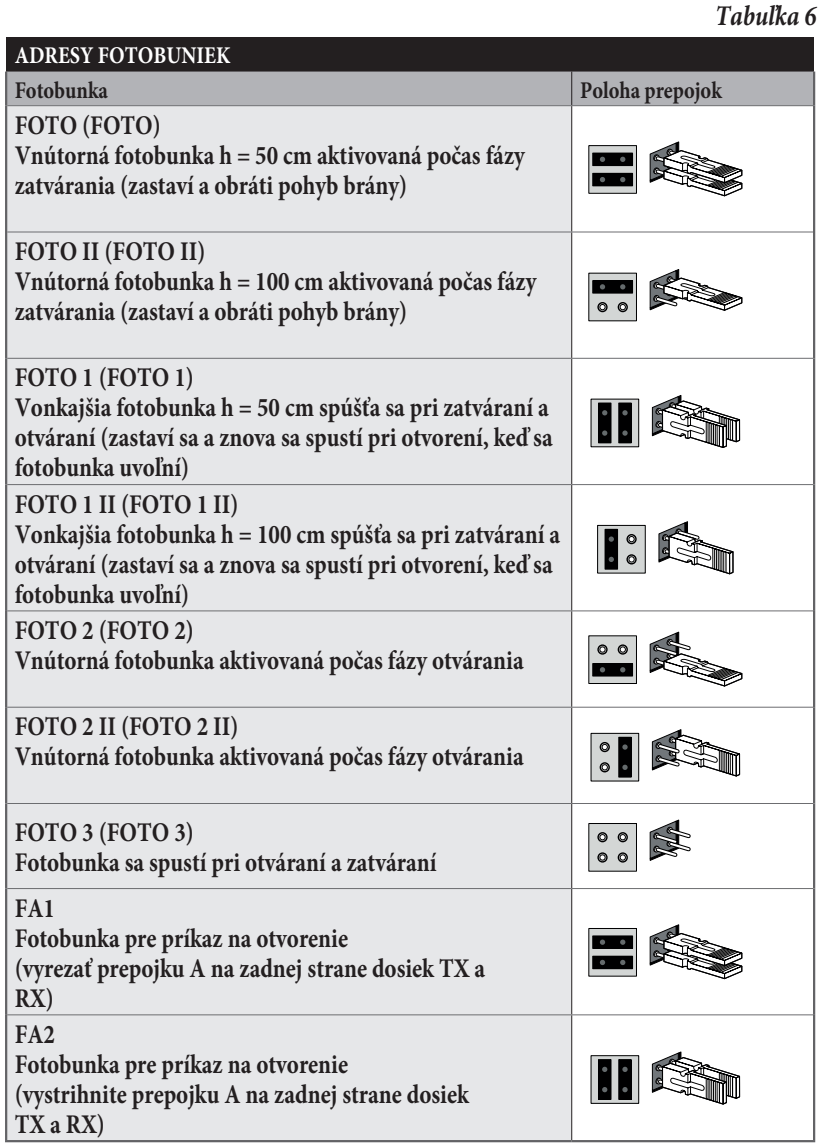

Atjungę maitinimą, TX ir RX vienoje poroje džemperiais nustatykite tą patį adresą. Kiekvienai kitai porai reikia nustatyti kitą adresą.
Pritvirtinkite ir sulygiuokite TX su RX, prijunkite BlueBUS. Funkciją ir montavimo aukštį pasirinkite pagal saugomą erdvę.
Prijungę įrenginius arba pakeitę adresus, atlikite įrenginių įsiminimą ir atskirą saugos patikrą.

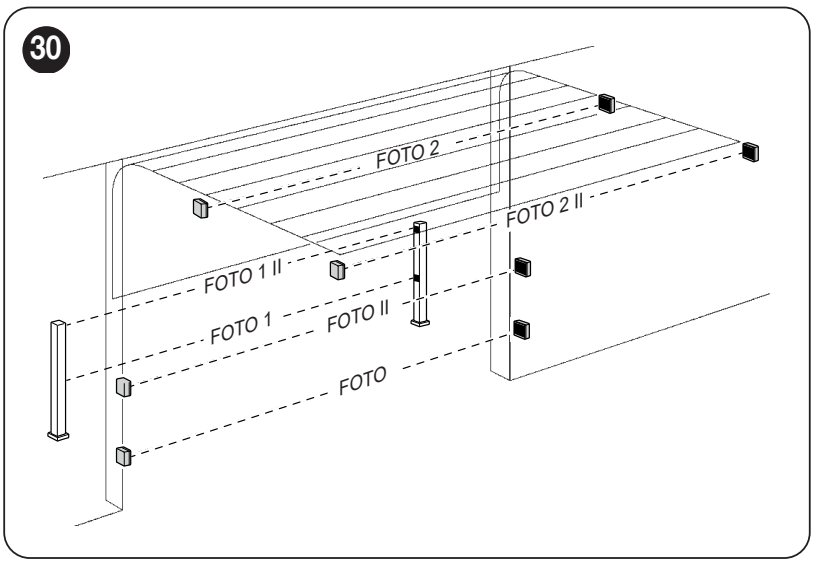

Adresas	Vieta ir reakcija
PHOTO / PHOTO II	Vidinis fotoelementas 50 / 100 cm aukštyje; uždarant vartus sustabdo ir pakeičia jų judėjimo kryptį.
PHOTO 1 / PHOTO 1 II	Išorinis fotoelementas 50 / 100 cm aukštyje; atidarant ir uždarant vartus juos sustabdo, o kliūčiai pasišalinus atnaujina atidarymą.
PHOTO 2 / PHOTO 2 II	Vidinė apsauga veikia atidarant vartus; vietą parinkite pagal brėžinį.
PHOTO 3	Apsauga vartus atidarant ir uždarant; pasirinkite atsižvelgdami į realią riziką ir vietą.

Šalia vienas kito nemontuokite porų, kurioms priskirti adresai PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 II, kad jos netrukdytų viena kitai. Atidarymo komandai naudojami fotoelementai nepakeičia saugos fotoelementų poros.

Reliniai fotoelementai, jungiami prie PHOTO

Naudojant EPM be testavimo, TX ir RX kontaktai yra 1 = pliusas, 2 = minusas. Maitinkite juos iš gnybtų 24 V (+) ir GND (−). RX naudokite 4 – COM ir 5 – NC tarp 24 V (+) ir PHOTO. Gnybtas 3 yra NO ir saugos įėjimui PHOTO nenaudojamas. Bendra pagalbinio maitinimo vartojama srovė neturi viršyti 100 mA.

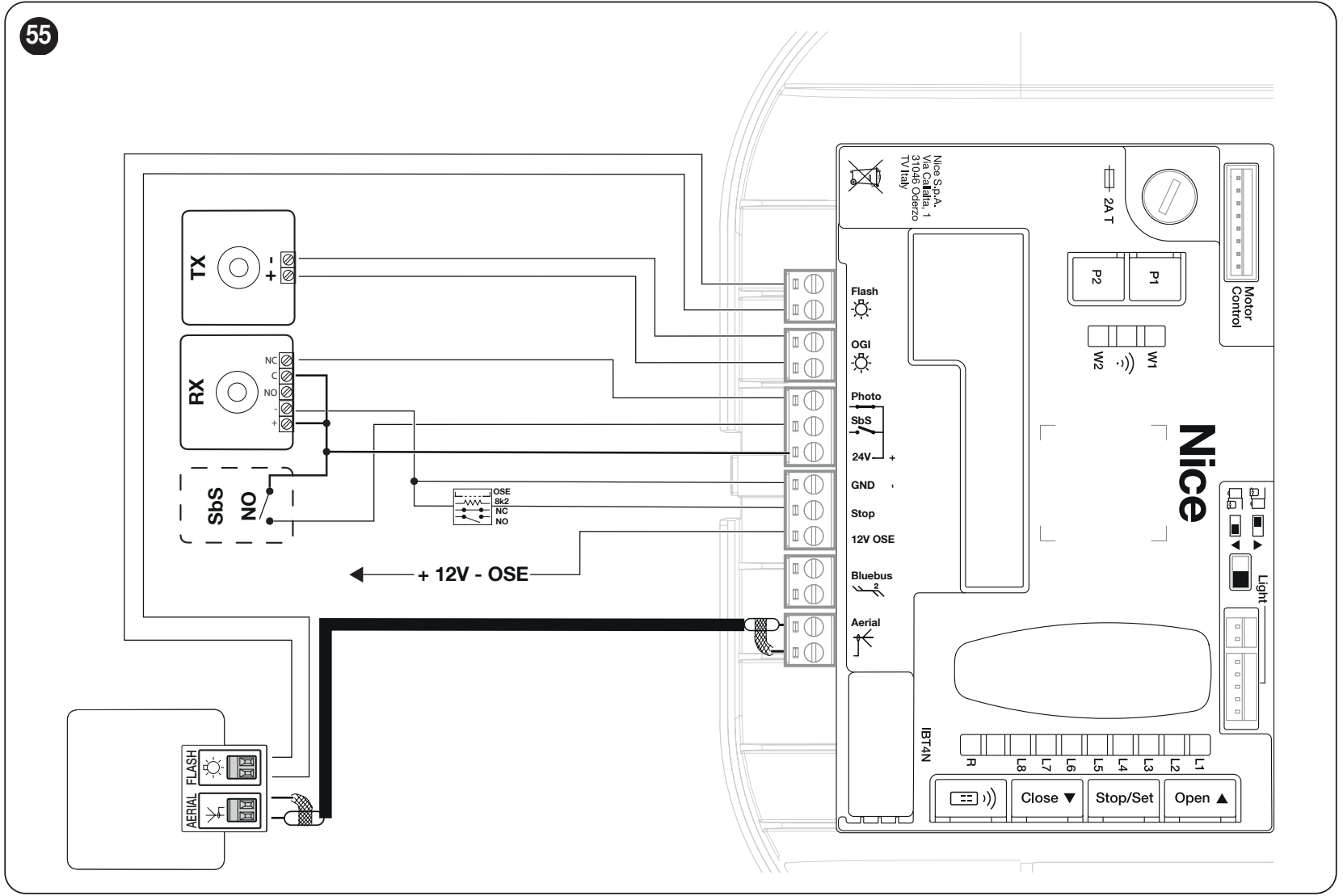

Reliniai fotoelementai su PHOTOTEST testavimu

Testuojamo jungimo atveju TX maitinkite iš gnybtų poros OGI, o RX palikite prijungtą prie 24 V (+) / GND (−). Kai plokštė orientuota tiksliai taip, kaip parodyta toliau pateiktoje schemoje, viršutinis OGI gnybtas yra minusas (−), apatinis – pliusas (+). EPM gnybtai: 1 (+), 2 (−); RX gnybtai 4 – COM ir 5 – NC jungiami tarp 24 V (+) ir PHOTO. OGI tiekia 24 V DC, maks. 10 W. Nepainiokite šių laidų su FLASH išėjimu.

Nustatykite II/L5 lygį pagal LED L2 reikšmę – PHOTOTEST ir iš naujo išmokykite įrenginius. Prieš judėdamas valdiklis patikrina fotodaviklių reakciją; nepavykus testui, manevras blokuojamas. Naudojant BlueBUS EPMB, ši relinė procedūra netaikoma.

FLASH signalinė lempa, apšvietimas ir antena

NICE ELDC prijunkite prie jo gnybtų bloko, pažymėto FLASH prie MCU1 FLASH gnybtų poros; standartinis išėjimas yra 24 V DC, maks. 10 W. Išėjimo funkcija turi būti atitinkamai nustatyta programavimu. Prie šių gnybtų negalima jungti 230 V tinklo maitinamos signalinės lempos.

Prijungdami signalinės lempos FLASH gnybtų porą, vadovaukitės prijungiamo įrenginio žymėjimu. Šiame ELDC vaizde poliškumas nenurodytas; neperkelkite į jį pagalbinio 24 V / GND gnybtų bloko orientacijos. Įėjimas AERIAL ELDC yra atskira antena: prijunkite koaksialinį kabelį prie valdiklio antenos jungties, kaip parodyta paveikslėlyje. Nepainiokite antenos su signalinės lempos maitinimu.

Pavaroje taip pat įmontuotas garažo LED apšvietimas. OGI išėjimas papildomai skirtas išoriniam atidarymo indikatoriui; keisdami jo funkciją, patikrinkite OGI nustatymą ir apkrovą.

Pirmasis paleidimas ir mokymas

Pirmiausia užbaikite mechaninį montavimą ir sujungimą, užfiksuokite vežimėlį ir atlaisvinkite visą judėjimo zoną. Patikrinkite STOP, fotodaviklius ir teisingą judėjimo kryptį. Padėčių mokymas, jėgos mokymas ir nuotolinio valdymo pulto susiejimas yra skirtingi veiksmai.

Prieš pirmąjį įjungimą pastatykite užfiksuotus vartus maždaug ties eigos viduriu. Naujo, nesukonfigūruoto valdiklio atveju 4 raudoni BlueBUS mirksniai yra įprastas įspėjimas, kad trūksta konfigūracijos. Kai pavara neveikia, signalinė lempa ir vidinis apšvietimas turi būti išjungti; standartinio montavimo atveju krypties jungiklis yra kairėje.

1. BlueBUS ir STOP mokymas

Įjunkite maitinimą. Pirmojo paleidimo metu mirksi L1 ir L2; atpažinimą atlikite net neprijungę priedų.
Vienu metu laikykite nuspaudę OPEN + STOP/SET maždaug 3 s. Atleiskite, kai L1 ir L2 pradės greitai mirksėti.
Palaukite, kol procesas bus baigtas. STOP turi šviesti, o L1 ir L2 turi užgesti. Pirmojo montavimo metu pradeda mirksėti L3 ir L4: reikia išsaugoti padėtis.

Jei keičiate kryptį plokštės sukamuoju jungikliu, atjunkite maitinimą ir nustatykite ją pagal pavaros išdėstymą, tada iš naujo išmokykite įrenginius. Kryptis pasikeis tik po šio mokymo; jos negalima pakeisti sukeičiant saugos priedų laidus.

2. Atidarymo ir uždarymo padėčių išsaugojimas

Laikykite nuspaudę STOP/SET + CLOSE maždaug 3 s. Pradės mirksėti L1.
Mygtukais OPEN / CLOSE nustatykite norimą visiško atidarymo padėtį. Laikykite nuspaudę STOP/SET 3 s; L1 šviečia, o atidarymo padėtis A1 išsaugota. Atleiskite.
Kai L8 mirksi, mygtukais OPEN / CLOSE perkelkite vartus į visiškai uždarytą padėtį prie grindų. Laikykite nuspaudę STOP/SET 3 s; L8 šviečia. Atleiskite; programavimo šviesos diodai užges.
Siųskite SbS arba OPEN komandą. Pavara atliks visą automatinio jėgos mokymo ciklą.

Kiekvienam žingsniui, kuriam reikia judėjimo komandos, skiriama 60 s; viršiję šį laiką, padėčių nustatymą pradėkite iš naujo. Tarpines padėtis, lėtėjimą ir dalinį atidarymą valdiklis apskaičiuos pats; išsamiau juos galima keisti naudojantis techninės priežiūros sąsaja.

Jėgos mokymas ir pirmasis judėjimo bandymas

Jėgos mokymo metu pavara automatiškai atlieka atidarymo ir uždarymo manevrus padidinta jėga. Mokymo metu žmonės ir daiktai turi būti atokiau nuo vartų. Mirksintis vidinis apšvietimas rodo, kad vyksta mokymas. Pakeitus padėtis, greitį, kryptį arba atlaisvinus mechaniką, jėgą reikia išmokti iš naujo.

Jei procesą nutraukia STOP, fotodaviklis arba maitinimo pertrūkis, pašalinkite priežastį ir tęskite mokymą kita SbS / OPEN / CLOSE komanda.

Patikra prieš pradedant eksploatuoti

Atlaisvinę vežimėlį, patikrinkite, ar vartus galima rankomis atidaryti ir uždaryti per visą eigą; reikalinga jėga neturi viršyti 225 N (maždaug 23 kg jėgos, o ne vartų masės). Tada vėl užfiksuokite vežimėlį.
Pakartokite elektrinį atidarymą ir uždarymą; vartai turi pasiekti išsaugotas padėtis neužstrigdami ir nedeformuodami laikiklių.
Patikrinkite lėtėjimą galinėse padėtyse, diržo atlaisvinimą sustojus, rankinį atblokavimą ir pakartotinį užfiksavimą.
Pertraukite kiekvieną fotodaviklį ties TX, ties RX ir spindulio viduryje; patikrinkite, ar saugos reakcija tinkama. Išbandykite visus STOP įtaisus.
Technikas turi išmatuoti smūgio jėgas ir patikrinti visų vartų saugumą. Didesne jėga negalima maskuoti prastos mechaninės būklės. Pakeitę jėgą, matavimą atlikite iš naujo.
Perduokite naudotojui naudojimo, atblokavimo ir priežiūros instrukcijas. Eikite tik pro visiškai atvirus ir nejudančius vartus.

MCU1 programavimas

Plokštėje naudokite mygtukus OPEN, STOP/SET, CLOSE ir šviesos diodus L1–L8. Programuokite vartams stovint. Įprasto judėjimo metu paspaudus bet kurį plokštės mygtuką, siunčiama STOP komanda. Trumpas pasirinktos funkcijos šviesos diodo mirksėjimas reiškia OFF, ilgesnis – ON. Pakeitę jėgą arba jautrumą, dar kartą patikrinkite vartų saugumą.

I lygis – įjungimo / išjungimo funkcijos

Laikykite nuspaudę STOP/SET, kol pradės mirksėti L1, tada atleiskite.
Mygtukais OPEN / CLOSE perkelkite mirksintį šviesos diodą prie norimos funkcijos.
Trumpai paspauskite STOP/SET, kad pakeistumėte ON / OFF būseną. Jei reikia, nustatykite kitą funkciją.
Norėdami išsaugoti nustatymą ir išeiti, palaukite 20 s nespausdami jokio mygtuko.

LED – funkcija	Reikšmė / gamyklinė būsena
L1 – automatinis uždarymas	ON: po atidarymo vartai užsidaro praėjus II/L1 lygiu nustatytai pauzei. OFF: laukiama komandos. Gamyklinė būsena – OFF.
L2 – uždarymas po fotodaviklio suveikimo	ON: atsilaisvinus fotodaviklio spinduliui, taikoma 5 s pauzė. Kai įjungtas automatinis uždarymas, atsilaisvinus spinduliui vartai gali baigti atsidaryti; jei automatinis uždarymas neįjungtas, vartai visiškai atsidaro ir užsidaro po 5 s. STOP atšaukia šią vėlesnę reakciją. Gamyklinė būsena – OFF.
L3 – visada uždaryti	ON: atkūrus maitinimą ir nustačius, kad vartai atidaryti, 5 s mirksi ir užsidaro. Gamyklinis nustatymas – OFF.
L4 – budėjimo režimas	ON: po 1 minutės neveikimo išjungiama dalis elektronikos; BlueBUS signalizuoja lėtai. Atsižvelkite į prijungtų įrenginių maitinimą. Gamyklinis nustatymas – OFF.
L5 – apsauga nuo neteisėto atidarymo	ON: nustačius priverstinį atidarymą, vartai uždaromi. Norint gauti pranešimą programėlėje, reikia suderinamos sąsajos ir nustatymų. Gamyklinis nustatymas – OFF.
L6 – įspėjamasis mirksėjimas	ON: prieš pradedant judėti, įspėjamoji lemputė mirksi 3 s. Gamyklinis nustatymas – OFF.
L7 – vidinio radijo imtuvo išjungimas	ON: vidinis imtuvas išjungiamas, pavyzdžiui, naudojant išorinį OXI/OXIBD. OFF: įmontuotas radijo imtuvas aktyvus. Gamyklinis nustatymas – OFF.
L8 – lengvi / sunkūs vartai	ON: lengvų vartų išankstinis nustatymas. OFF: sunkių vartų išankstinis nustatymas. Pakeičiama jėgos, jautrumo ir greičio verčių grupė; po to reikia išmokyti jėgos nustatymus. Gamyklinis nustatymas – OFF.

II lygis – reguliuojamos vertės

Laikykite nuspaudę STOP/SET, kol pradės mirksėti L1; atleiskite.
Pasirinkite OPEN / CLOSE parametro įvesties LED.
Laikykite nuspaudę STOP/SET. Maždaug po 3 s užsidegs jo esamos vertės LED. Toliau laikykite nuspaudę STOP/SET ir OPEN / CLOSE mygtukais pasirinkite kitą vertės LED.
Atleiskite STOP/SET. Nustatykite kitą parametrą arba palaukite 20 s nespausdami mygtukų, kad nustatymai būtų išsaugoti ir režimas baigtas.

Gamyklinę vertę nurodo paryškinta LED. Lengvų / sunkių vartų išankstinis nustatymas arba nustatymas per techninės priežiūros sąsają gali pakeisti kai kurias vertes; svarbiausia – esama valdymo plokštės indikacija.

Įvesties LED – pavadinimas ir aprašas	Nustatymo LED – vertė
L1 – pauzė Automatinio uždarymo laikas; veikia, kai I/L1 nustatyta į ON.	L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s
L2 – SbS komanda Žingsninio įėjimo ir pirmosios radijo komandos seka. L4, L5, L7 ir L8 režimai taip pat pakeičia OPEN / CLOSE komandas.	L1 – atidaryti – sustabdyti – uždaryti – sustabdyti L2 – atidaryti – sustabdyti – uždaryti – atidaryti L3 – atidaryti – uždaryti – atidaryti – uždaryti L4 – bendrasis įėjimas L5 – bendrasis įėjimas 2; laikant ilgiau nei 2 s = STOP L6 – SbS 2; laikant ilgiau nei 2 s = dalinis atidarymas L7 – juda tik tol, kol laikoma nuspausta komanda L8 – atidarymas pusiau automatinis, uždarymas tik laikant nuspaudus
L3 – greitis Didžiausio greičio procentinė dalis. Pakeitus vertę, jėgos nustatymai išmokomi iš naujo.	L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – atidarymas V4 (72 %), uždarymas V2 (44 %) L8 – atidarymas V6 (100 %), uždarymas V4 (72 %)
L4 – FLASH (OUT1) Išvesties paskirtis turi atitikti apkrovą. Išvestis 24 V DC, maks. 10 W. Užraktas, skląstis ir magnetas – tik elektromagnetinio tipo, be nuosavos elektronikos.	L1 – vartų atidarymo indikatorius L2 – aktyvus tik tada, kai vartai visiškai uždaryti L3 – aktyvus tik tada, kai vartai visiškai atidaryti L4 – įspėjamoji lemputė veikiant vartams L5 – elektrinis skląstis: aktyvus atidarant, uždarant – mechaninis užrakinimas L6 – elektrinis užraktas: įjungiamas nustatytam laikui atidarymo pradžioje L7 – magnetinis užraktas: aktyvus, kai vartai visiškai uždaryti; prieš atidarant atleidžiamas L8 – techninės priežiūros signalizacija
L5 – OGI (OUT2) Antroji išvestis 24 V DC, maks. 10 W; fototestui būtina tinkamai prijungti TX ir iš naujo atlikti įrenginio mokymą.	L1 – atidarytų vartų indikatorius OGI L2 – PHOTOTEST: TX maitinimas ir patikra prieš vartams pradedant judėti L3 – vartų būsena: aktyvus vartams judant, išjungtas jiems sustojus L4 – garažo apšvietimas: valdo vidinį apšvietimą L5 – 1 radijo kanalas L6 – 2 radijo kanalas L7 – 3 radijo kanalas L8 – 4 radijo kanalas
L6 – variklio jėga Reguliuojamos vertės procentais: atidarant / uždarant. Tai nėra smūgio metu išmatuota jėga.	L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 %
L7 – jautrumas kliūtims Jautrumo lygiai atidarant / uždarant; ne niutonai.	L1 – išjungtas L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80
L8 – mechanizmo atpalaidavimas Trumpas judėjimas atgal sumažina įtempimą, kai vartai pasiekia uždarymo padėtį. Pakeitus vertę, reikia išmokyti jėgos nustatymus.	L1 – neatpalaiduojama L2 – mažiausias L3 – 3-iasis tarpinis lygis L4 – 4-asis tarpinis lygis L5 – 5-asis tarpinis lygis L6 – 6-asis tarpinis lygis L7 – 7-asis tarpinis lygis L8 – didžiausias

Jei radijo kanalą priskirsite OGI išvesčiai, ji liks aktyvi, kol bus siunčiama atitinkama radijo komanda. Tas pats kanalas neatliks pradinės variklio komandos. Ši išvesties funkcija neprieinama BD dvikrypčiams pulteliams.

Jei nustatant vienu metu mirksi L1 ir L8, dabartinė reikšmė nepatenka į plokštėje siūlomų reikšmių diapazoną, pavyzdžiui, po nustatymo per techninės priežiūros sąsają. Patikrinkite šį nustatymą arba mygtukais OPEN / CLOSE pasirinkite tinkamą reikšmę iš siūlomų.

Nuotolinio valdymo pulteliai ir susiejimas

Imtuvas yra integruotas. MYGO4 iš rinkinio reikia įrašyti į atmintį. MCU1 veikia su O-Code ir BD, o 1 režimu jo atmintyje telpa 100 pultelių; pridėdami kitą pultelį patikrinkite kodavimą, o ne tik 433,92 MHz dažnį.

1 režimas – visi mygtukai

Laikykite nuspaudę RADIO, kol užsidegs žalias šviesos diodas R, tada atleiskite.
Per 10 s nuspauskite bet kurį vienkrypčio pultelio mygtuką ir palaikykite. Atleiskite pasirodžius pirmajam iš trijų žalių R mirksnių.
Dvikrypčiame pultelyje paspauskite ir iškart atleiskite mygtuką; įrašymą patvirtins trys žali R mirksniai ir trumpa suderinamo pultelio vibracija.

Mygtukas 1 režimu	Komanda
1	Žingsninė komanda SbS
2	Dalinis atidarymas
3	Atidaryti
4	Uždaryti

2 režimas – vienas mygtukas

Paspauskite ir atleiskite RADIO n kartų pagal komandos numerį. R šviesos diodas pakartos mirksnių skaičių. Per 10 s įrašykite pasirinktą pultelio mygtuką taip pat, kaip aprašyta pirmiau; norėdami įrašyti kitą mygtuką, pakartokite procedūrą.

RADIO paspaudimų skaičius	Komanda
1	SbS
2	Dalinis atidarymas 1
3	Atidaryti
4	Uždaryti
5	STOP
6	SbS bendram įėjimui
7	SbS su aukštu prioritetu
8	Dalinis atidarymas 2
9	Dalinis atidarymas 3
10	Atidaryti ir užblokuoti automatiką
11	Uždaryti ir užblokuoti automatiką
12	Užblokuoti automatiką
13	Atblokuoti automatiką
14	Apšvietimas – laikmatis
15	Apšvietimas – įjungti / išjungti

MCU1 aukšto prioriteto mygtuku galima valdyti ir užblokuotą automatiką. Įprastam valdymui naudokite SbS; blokavimo komandas rinkitės tik tada, kai ši funkcija reikalinga.

Pultelio pridėjimas naudojant jau esamą pultelį

Procedūrą atlikite pavaros veikimo zonoje ir tik tada, kai mokymo funkcija įjungta. Taikoma vienkrypčiams pulteliams.

Naujame pultelyje laikykite nuspaudę norimą mygtuką 7 s ir atleiskite.
Sename pultelyje tris kartus lėtai paspauskite ir atleiskite įrašytą mygtuką.
Naujame pultelyje vieną kartą paspauskite ir atleiskite tą patį mygtuką kaip pirmajame žingsnyje.

Radijo imtuvo atminties ištrynimas

Ištrinami visi įrašyti pulteliai. Laikykite nuspaudę RADIO net ir tada, kai R šviesos diodas užsidega ir vėliau užgęsta. Per kitą mirksėjimą atleiskite tiksliai ties penktuoju mirksniu. Sėkmingą ištrynimą patvirtina penki greiti mirksniai. Radijo imtuvo atminties ištrynimas yra atskiras veiksmas, nesusijęs su valdymo bloko atstata.

Dvikrypčių pultelių atveju pagal jų instrukciją reikia pašalinti ir siųstuvo pusėje išsaugotą susiejimą.

Vieno pultelio arba mygtuko ištrynimas

Laikykite nuspaudę plokštės RADIO, kol žalias R šviesos diodas užsidegs ir vėl užges. Tada atleiskite RADIO; nelaukite penkto mirksnio, kaip ištrinant visą atmintį.
Vienkrypčiame pultelyje laikykite nuspaudę įrašytą mygtuką. Atleiskite jį ties pirmuoju iš penkių greitų žalių R mirksnių.
Dvikrypčiame pultelyje užuot laikę mygtuką nuspaudę, paspauskite jį ir iškart atleiskite. Ištrynimą patvirtina penki greiti žali R mirksniai.

1 režimu galima naudoti bet kurį mygtuką; bus ištrintas visas pultelis. 2 režimu pakartokite procedūrą su kiekvienu įrašytu mygtuku, kurį norite ištrinti.

Nuotolinio mokymo išjungimas

Atjunkite maitinimą iš tinklo ir atsarginį maitinimo šaltinį, tada palaukite 10 s. Laikykite nuspaudę RADIO ir vėl prijunkite maitinimą.
Po įrašytų pultelių signalizavimo atleiskite RADIO tiksliai po antro trumpo oranžinio R mirksnio.
Per 5 s trumpais RADIO paspaudimais pasirinkite būseną: R nešviečia = blokavimo nėra; raudona = mokymas imtuve draudžiamas; žalia = mokymas draudžiamas naudojant leidimo kodą; oranžinė = abu draudimai.
Per 5 s paspauskite įrašytą susieto siųstuvo mygtuką, kad pasirinkta būsena būtų išsaugota.

Valdymo bloko atstata

Atstata panaikina pasirinktinius valdymo nustatymus. Laikykite nuspaudę OPEN + CLOSE maždaug 3 s, kol užsidegs L1–L8; tada atleiskite. Sėkmingą atstatą patvirtina 3 s greitai mirksintys šviesos diodai. Po atstatos iš naujo atlikite įrenginių mokymą, padėčių ir išbandykite vartus. Ši procedūra neištrina radijo kodų nei vidiniame, nei išoriniame imtuve.

Diagnostika ir trikčių šalinimas

FLASH šviesos diodas signalizuoja klaidas trumpų mirksnių skaičiumi. Po 1 s pauzės seka kartojama; skaičiuokite vieną seką.

Signalizacija	Priežastis ir tolesnis veiksmas
1 mirksnis	Uždarymas / padėtis Uždarant neaptiktos grindys. Iš naujo nustatykite uždarytą padėtį.
2 mirksniai	Fotoelementai Pašalinkite kliūtį, patikrinkite išlygiavimą ir fotoelementų prijungimą. Kliūties aptikimas yra numatytas.
3 mirksniai	Jėgos ribojimas Patikrinkite, ar vartai lengvai juda ranka, spyruokles, kliūtis ir trintį. Automatiškai nedidinkite jėgos; patikrinkite mechaniką ir saugumą.
4 mirksniai	STOP Patikrinkite STOP saugos įtaisą ir galimą valdymo bloko blokavimą.
5 mirksniai	Parametrų atmintis Palaukite bent 30 s ir pabandykite duoti komandą. Jei klaida išlieka, užsakykite techninę priežiūrą.
6 mirksniai	Manevrų limitas Palaukite kelias minutes, kol įrenginys atvės. Patikrinkite darbinę apkrovą ir vartų pasipriešinimą.
7 mirksniai	Vidinė elektros grandinė Kelioms sekundėms atjunkite visus maitinimo šaltinius. Jei klaida išlieka, techninės priežiūros specialistas patikrins plokštę ir variklio laidus.
8 mirksniai	Nuolatinė komanda Pašalinkite nuolat aktyvią komandą, pvz., įjungtą mygtuką arba relę; patikrinkite SbS.
9 mirksniai	Automatika sustabdyta Buvo duota automatikos sustabdymo komanda. Jei automatika buvo užblokuota atitinkama radijo komanda, atkurkite jos veikimą komanda Atblokuoti automatiką (13 komanda).

LED / indikacija	Reikšmė ir patikra
BlueBUS – 2 žali mirksniai/s	Įprastas veikimas. Du greiti žali mirksniai rodo įėjimo būsenos pasikeitimą.
BlueBUS – greitos ir ilgesnės raudonų mirksnių sekos	Magistralės trumpasis jungimas: atjungę maitinimą patikrinkite laidus. Pašalinus gedimą, įprasta indikacija atkuriama maždaug po 10 s.
STOP nedega	STOP įėjimas aktyvus; patikrinkite saugos grandinės prijungimą.
PHOTO nedega	Suveikė PHOTO relės įėjimas.
SbS šviečia	Yra komanda; jei mygtukas nepaspaustas, patikrinkite laidus ir relę.
L1 + L2 mirksi	Reikia atlikti įrenginių įsiminimą.
L3 + L4 mirksi	Reikia atlikti padėčių įsiminimą.
Raudona lemputė šviečia vartams judant	Viršytas nustatytas techninės priežiūros intervalas; atlikite patikrą.
L1–L8 šviečia paeiliui	Programinės aparatinės įrangos naujinimas: palaukite, neatjunkite maitinimo.

L1–L8 vartams judant: Daugėjantys arba mirksintys LED rodo momentinę variklio apkrovą – nuo mažos, kai šviečia L1, iki didelės, kai šviečia L8. Ši indikacija savaime nereiškia gedimo ir nėra variklio jėgos nustatymo indikatorius. Jei apkrova neįprastai didelė, patikrinkite, ar nėra kliūčių, ir apžiūrėkite vartų mechaniką.

Sugedus saugos įtaisui, nenaudokite automatikos įprastu režimu. Saugiai atblokuokite vartus ir užsakykite remontą. Saugiklį keiskite tik tokio paties tipo ir vardinės vertės saugikliu; nebandykite jo taisyti užtrumpindami.

Atsarginė baterija PS124

PS124 įstatoma į tam skirtą pavaros skyrių ir prijungiama prie numatytos jungties, kaip nurodyta montavimo PDF dokumente. Prijunkite ją tik baigę mechaninį montavimą, laidų prijungimą ir programavimą. Atjungus elektros tinklą, baterija vis tiek tiekia įtampą: prieš pradėdami darbus atjunkite elektros tinklą ir PS124. Judėjimo ciklų skaičius dingus elektrai priklauso nuo baterijos būklės, temperatūros ir vartų pasipriešinimo.

Atblokavimas ir valdymas rankiniu būdu

Atblokuokite tik sustojusius vartus. Jei spyruoklė sugedusi arba vartai nesubalansuoti, atblokuoti vartai gali nekontroliuojamai nusileisti; juos apsaugokite ir kvieskite techniką. Jei į garažą galima patekti tik pro šiuos vartus, iš anksto pasirūpinkite konkretiems vartams tinkamu atblokavimu iš išorės.

Patraukite atblokavimo virvę A. Vežimėlis atsijungs, ir galėsite saugiai stumti vartus ranka.
Norėdami vėl užfiksuoti, patraukite virvę A, kaip parodyta antrame paveikslėlyje.
Ranka pastumkite vartus taip, kad apatinė ir viršutinė vežimėlio dalys susilygiuotų ir susikabintų. Prieš duodami elektrinę komandą patikrinkite, ar vartai užfiksuoti.

Techninė priežiūra ir saugus naudojimas

Patikrą suplanuokite ne rečiau kaip kas 6 mėnesius arba po 3 000 manevrų, atsižvelgiant į tai, kas įvyksta anksčiau. Prieš atlikdami techninę priežiūrą atjunkite visus maitinimo šaltinius. Patikrinkite kreipiamąjį bėgelį, diržą, vežimėlį, laikiklius, koroziją, spyruokles ir vartų balansą; susidėvėjusias dalis pakeiskite. Po patikros dar kartą išbandykite saugos įtaisus ir jėgas.

Laikykite nuotolinio valdymo pultus vaikams nepasiekiamoje vietoje. Vartams judant, neikite į jų judėjimo zoną. Jei girdimas neįprastas triukšmas, vartai trūkčioja arba pablogėja jų balansas, sustabdykite įrenginį ir kreipkitės į techninės priežiūros tarnybą. Elektroniką ir akumuliatorius priduokite į atitinkamą atliekų surinkimo vietą, nemeskite į mišrių atliekų konteinerį.

SPIDER800 techniniai duomenys

Parametras	Vertė
Paskirtis	Elektromechaninė gyvenamųjų patalpų garažo vartų pavara.
Valdymo blokas	Integruotas MCU1, BlueBUS ir LED L1–L8.
Maitinimas iš elektros tinklo	230 V AC ±10 %, 50/60 Hz; apsauginis laidininkas.
Didžiausia / vardinė jėga	800 / 400 N.
Vardinė / didžiausia galia	180 / 280 W.
Didžiausias greitis	0,20 m/s; faktinis greitis priklauso nuo nustatymų ir apkrovos.
Ciklų per dieną	50; taip pat laikykitės kitų eksploatavimo apribojimų.
Nepertraukiamo veikimo trukmė	Ne ilgiau kaip 4 minutes.
Apsaugos klasė / temperatūra	IP40; nuo −20 iki +55 °C.
Pavaros galvutės matmenys	225 × 395 × 105 mm; montavimo detalės pateiktos brėžinyje.
Variklio svoris	4,9 kg; tai ne viso komplekto svoris.
Papildomi priedai	24 V DC, tolerancija −30 % / +50 %, iš viso maks. 100 mA; poliškumas ir gnybtai.
Atsarginis maitinimas	PS124 – pasirenkamas.
Apšvietimas	Integruotas LED apšvietimas.

NICE SPIDER800 pavaros instrukcija

PDF

Noriu užsisakyti šį produktą. Kaip tai padaryti?

Pasirinkite jums patogiausią būdą:

užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
užsakymas el. paštu: siųskite užsakymą adresu [email protected]

Klauskite mūsų apie produktą Garažo vartų pavaros komplektas iki 11,4/12,6 m² NICE SPIDER800

Produktas:	Garažo vartų pavaros komplektas iki 11,4/12,6 m² NICE SPIDER800
Vardas:
El. paštas:
Telefonas:
Tekstas:
	Ši svetainė yra apsaugotas reCAPTCHA iš Google.

Spausdinti puslapį

GREITAS KONTAKTAS

El. paštas:

[email protected]
