Garažo vartų pavaros komplektas iki 11,4/12,6m2 NICE SPIDER800W su integruotu Wi-Fi

Produkto prieinamumas:	per 3 dienas	Prekes įprastai išsiunčiame per 3 dienas.

NICE-SPIDER800W
per 3 dienas

244,42 € be PVM
295,75 € su PVM

Svoris
10 kg

Produkto aprašymas Garažo vartų pavaros komplektas iki 11,4/12,6m2 NICE SPIDER800W su integruotu Wi-Fi

NICE SPIDER 800W pavaros komplektas skirtas garažo vartams:

segmentiniams garažo vartams iki 2,6 m ir iki 11,4 m²,
išsikišantiems pakeliamiems garažo vartams iki 3 m ir iki 12,6 m²

		NICE-SPIDER800W

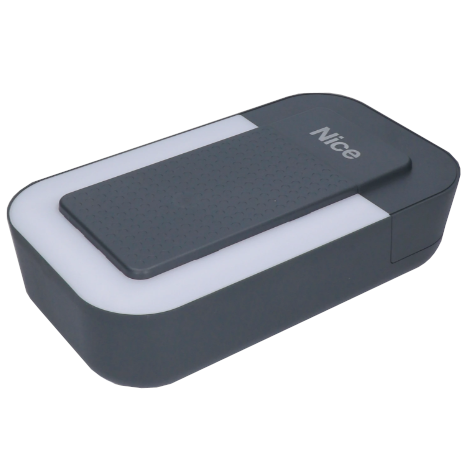

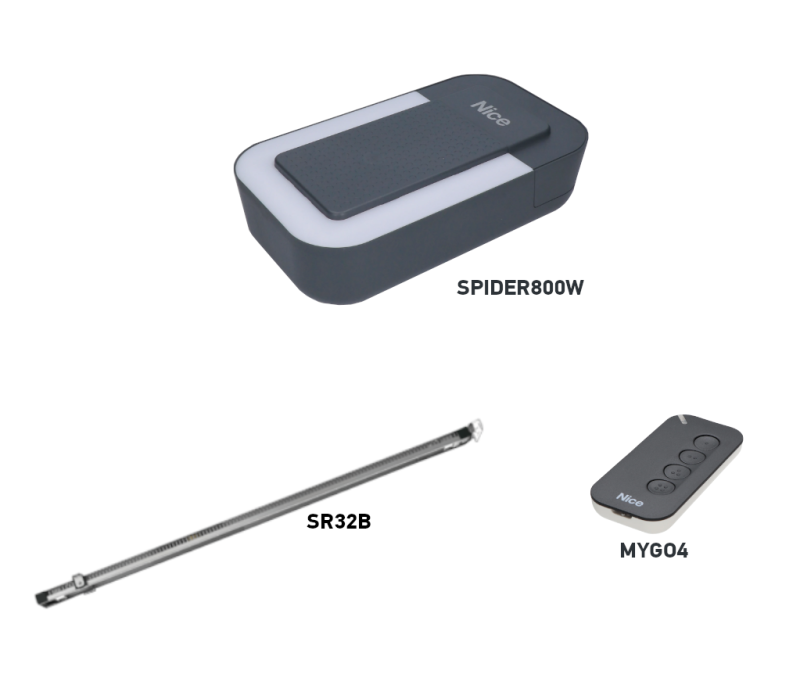

1 ×	NICE SPIDER800W pavara
Elektromechaninė pavara NICE SPIDER800W, skirta segmentiniams garažo vartams, kurių plotas neviršija 11,4 m², arba išsikišantiems pakeliamiems garažo vartams, kurių plotas neviršija 12,6 m². Variklis su integruotu valdymo bloku ir imtuvu bei Wi-FI moduliu valdyti programėle.
1 ×	NICE MYGO4 nuotolinio valdymo pultelis	NICE-MYGO4
Keturių mygtukų nuotolinio valdymo pultelis, skirtas automatiškai valdyti vartus per atstumą. Juos galite naudoti keturiems įrenginiams valdyti arba vienam įrenginiui siųsti keturių rūšių komandas.		Išsamiau

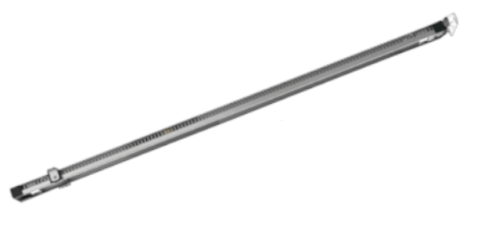

1 ×	SR32B diržinis bėgelis, 3,2 m	NICE-SR32B
Iš anksto sumontuotas diržinis bėgelis SR32B 3,2 m ilgio. Segmentiniams vartams orientacinis aukštis – iki 2,6 m; pakeliamiems vartams riba priklauso nuo konstrukcijos, žr. tinkamumo lentelę.		Išsamiau
1 ×	NICE SPIDER800 montavimo instrukcija
Montavimo instrukcija, padedanti sėkmingai įrengti įrangą; joje pateikti iliustruoti laidų jungimo brėžiniai, programavimo ir pultelių susiejimo instrukcijos.		Atsisiųsti
1 ×	Montavimo priedai
Pavaros tvirtinimo prie bėgelio varžtai, montavimo laikikliai, avarinio atrakinimo virvė ir kt.

NICE SPIDER800W yra garažo vartų komplektas su diržine kreipiamąja SR32B 3,2 m ir vienu MYGO4. Turi įmontuotą valdymo bloką MCU2, radijo imtuvą ir Wi-Fi. Komplektas maitinamas iš 230 V AC.

Plieniniais trosais armuotas diržas užtikrina tylų veikimą. Valdiklis išmoksta galines padėtis, jėgą ir sulėtinimą bei aptinka kliūtis. Nutrūkus elektros tiekimui, vartai atblokuojami virvele ir valdomi rankiniu būdu.

Greitoji navigacija
Priedai	Įranga ir palyginimas
Pasirinkimas ir ribos	Montavimas
Gnybtai ir poliškumas	Fotoelementai
Pirmasis paleidimas	Nustatymai
Nuotolinio valdymo pultai	Wi-Fi ir programėlė
Atstatymas	Diagnostika
Atblokavimas	Priežiūra
Parametrai	PDF vadovas

Priedai ir valdymas

Saugos priemones rinkitės pagal tikrąją garažo vartų keliamą riziką. Pavaros kliūčių aptikimo funkcija nepakeičia fotoelementų, saugos briaunos ar jėgos matavimo įrengiant ir perduodant sistemą.

Kas	Kodėl	Tipas
Valdymas	Pavaros nustatymas, valdymas ir priežiūra; plokštė įmontuota.	MCU2 Gnybtai ir schema.
Kreipiamoji	Pavara stumia vežimėlį su svirtimi, todėl reikalingas tinkamas diržinis bėgis.	SR32B – šiame komplekte. Montavimas.
Aukštesni vartai	Bėgio ilginamąją dalį rinkitės pagal vartų tipą, aukštį, plotą ir pasipriešinimą.	SR08B; ribos.
Atverčiami vartai	Atverčiamiems vartams su atsvaru reikalinga tinkama svirties geometrija.	SPA5; spyruokliniams atverčiamiems vartams SPA5 nenaudojamas, atsižvelgiant į montavimo tipą.
Fotoelementai	Kliūčių aptikimas saugomoje zonoje. Pasirinkite tinkamą elektrinę sąsają.	EPMB – dviejų laidų BlueBUS. Prijungimas.
Švyturėlis	Matomas vartų judėjimo signalizavimas, prireikus – ir išorinė antena.	ELDC; FLASH išvestis ir antena.
Nuotolinis valdymas	Imtuvas įmontuotas. Nuotolinio valdymo pultą reikia įrašyti į imtuvo atmintį.	MYGO4 – vienas komplekte. Susiejimas.
Atsarginis maitinimas	Papildžius bateriją, vartus galima valdyti nutrūkus elektros tiekimui.	PS124; montavimas ir atjungimas.
Techninės priežiūros nustatymas	Diagnostika ir išsamesni nustatymai per BusT4.	Oview + IBT4N.
Wi-Fi	Valdymas telefonu ir techninės priežiūros konfigūracija.	Įmontuota į MCU2; prijungimas ir LED.

SPIDER800W komplekto įranga

Palyginkite pavaros tipą, greitį, valdymą ir konkrečių vartų ribas. Didesnė jėga ar greitis savaime negarantuoja tinkamumo. Saugos priedai ir atsarginis maitinimas parenkami atskirai.

Komplektas su diržu ir Wi-Fi
NICE SPIDER800W 800 N; SR32B 3,2 m ir MYGO4. Integruotas Wi-Fi MCU2 modulyje.

Kokiems garažo vartams tinka pavara

Su pagrindiniu kreipiamuoju bėgiu SR32B orientaciniai matmenys priklauso nuo garažo vartų tipo. Lentelėje pateikti matmenys yra plotis × aukštis. Tinkamumą taip pat lemia vartų balansavimas, trintis ir montavimo vieta.

Vartų tipas	Orientaciniai matmenys	Sąlyga
Segmentiniai	4,4 × 2,6 m	Apie 11,4 m².
Neišsikišantys pakeliami vartai	4,2 × 2,4 m	SPA5; plotas 10,08 m².
Išsikišantys pakeliami vartai	4,2 × 3,0 m	SPA5; plotas 12,6 m².
Pakeliami vartai su spyruokle	4,2 × 3,0 m	Priklausomai nuo montavimo – be SPA5; patikrinkite judėjimo trajektoriją ir balansavimą.

Didžiausia jėga 800 N ir vardinė jėga 400 N nusako variklio trauką, o ne vartų svorį kilogramais. Bandydami atblokuotus vartus, rankomis juos visiškai atidarykite ir uždarykite; reikalinga jėga turi būti ne didesnė kaip 225 N. Pavara negali pakeisti pažeistų spyruoklių ar netinkamai subalansuotų vartų remonto.

Kreipiamojo bėgio SR32B ilgis yra 3,2 m, o naudingoji vežimėlio eiga – 2,8 m. Vartų aukštis taip pat priklauso nuo jų konstrukcijos ir svirties. Aukštesniems vartams galima sumontuoti 0,8 m ilgio prailginimą SR08B su ilgesniu diržu; esant 4 m eigai, naudingoji eiga yra 3,5 m. Vien prailginimas nepatvirtina, kad pavara tinka didesniems ar sunkesniems vartams. Atsiųskite mums vartų plotį, aukštį, tipą ir reikiamą eigą per kontaktų puslapį.

Ciklų skaičius ir apkrova

Vienas ciklas – tai visiškas atidarymas ir uždarymas. Lentelėje nurodytos didžiausios vertės pagal aukštį; vartų pasipriešinimas jas dar sumažina. Taip pat galioja bendras limitas – 50 ciklų per dieną ir ne daugiau kaip 4 minutės nepertraukiamo veikimo.

Vartų aukštis	Ciklai per val.	Iš eilės
Iki 2 m	20	10
Daugiau kaip 2 m, iki 2,5 m	15	7
Daugiau kaip 2,5 m, iki 3 m	12	5
Daugiau kaip 3 m, iki 3,5 m	10	4

Kai variklio apkrova siekia iki 250 N, ciklų skaičius mažinamas 25 %, o esant 250–400 N – 42 %. Šie eksploatavimo koeficientai nepakeičia rankinio bandymo, kai riba yra 225 N. Didesnis pasipriešinimas reikalauja patikrinti mechanizmą ir pavaros tinkamumą. Dėl temperatūros ribos tolesnis judėjimas gali būti laikinai blokuojamas; leiskite pavarai atvėsti.

Kreipiamojo bėgio ir pavaros montavimas

Montuokite uždarę vartus ir atjungę juos nuo elektros tinklo bei atsarginės baterijos. Vartai turi sklandžiai judėti ranka ir, atjungti nuo vežimėlio, išlikti subalansuoti bet kurioje padėtyje. Prieš montuodami pašalinkite užraktus, kurie trukdytų automatiniam judėjimui. Spyruokles ir atsvarus reguliuoja kvalifikuotas technikas.

Patikrinkite erdvę virš vartų, kreipiamojo bėgio ilgį ir sienos bei lubų tvirtumą. Palikite prieigą prie pavaros ir avarinio atblokavimo virvės.
Jei kreipiamasis bėgis sudarytas iš dviejų dalių, įstumkite jas į jungtį iki galo. Jei naudojamas vientisas SR32B šis sujungimo veiksmas nereikalingas. Patikrinkite, ar vežimėlis juda sklandžiai ir niekas jam netrukdo.
Uždėkite variklio galvutę ant kreipiamojo bėgio ir pritvirtinkite pridedamais varžtais. Pagal montavimo brėžinį galvutę taip pat galima pasukti 90° kampu kreipiamojo bėgio ašies atžvilgiu.
Sureguliuokite diržo įtempimą. Per daug įtemptas diržas gali sugadinti pavarą, o laisvas diržas kelia triukšmą ir nepatikimai stumia vartus. Prailgindami naudokite tinkamą, ilgesnį diržą.
Priekinį laikiklį tvirtai pritvirtinkite prie tvirto pagrindo, o galinę dalį pakabinkite ant lubų laikiklių. Išlyginkite kreipiamąjį bėgį ir priveržkite visas tvirtinimo detales.
Uždarę vartus atjunkite vežimėlį, pritvirtinkite vartų laikiklį vienoje linijoje su kreipiamuoju bėgiu ir prijunkite traukimo svirtį. Ploną vartų skydą reikia tinkamai sutvirtinti; konstrukcija turi atlaikyti pavaros jėgą nesideformuodama.

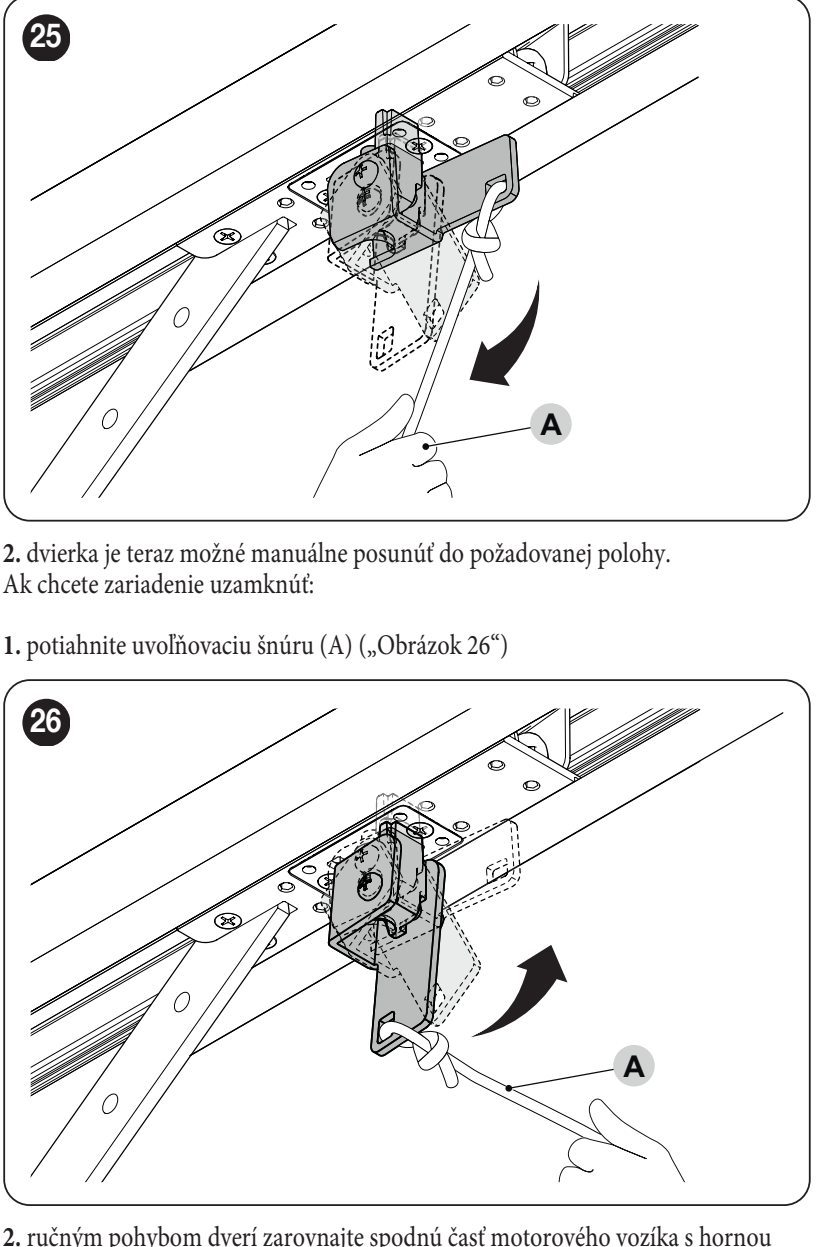

Užbaikite avarinio atblokavimo virvės montavimą. Rankomis pervažiuokite visą eigą, patikrinkite tarpus ir prieš nustatydami pavarą vėl užfiksuokite vežimėlį.

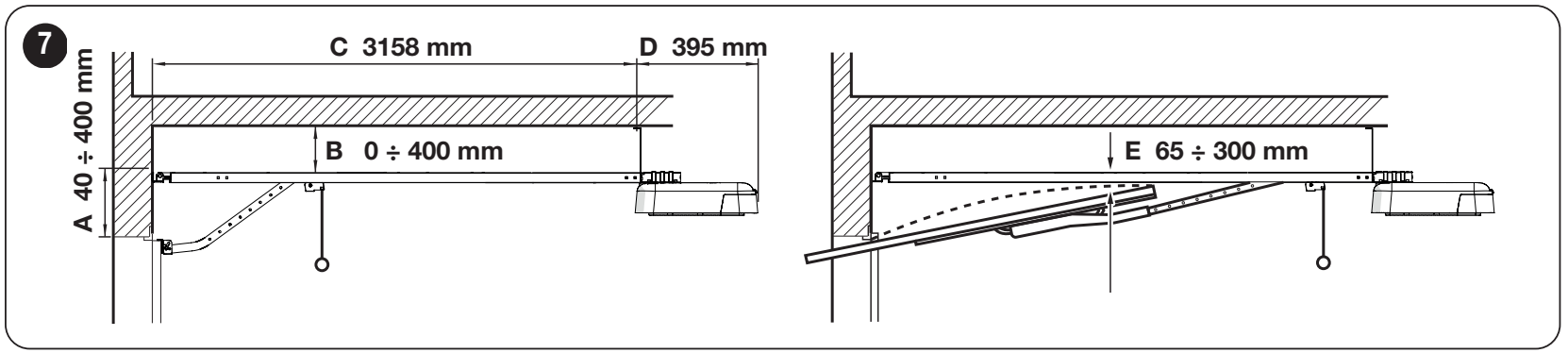

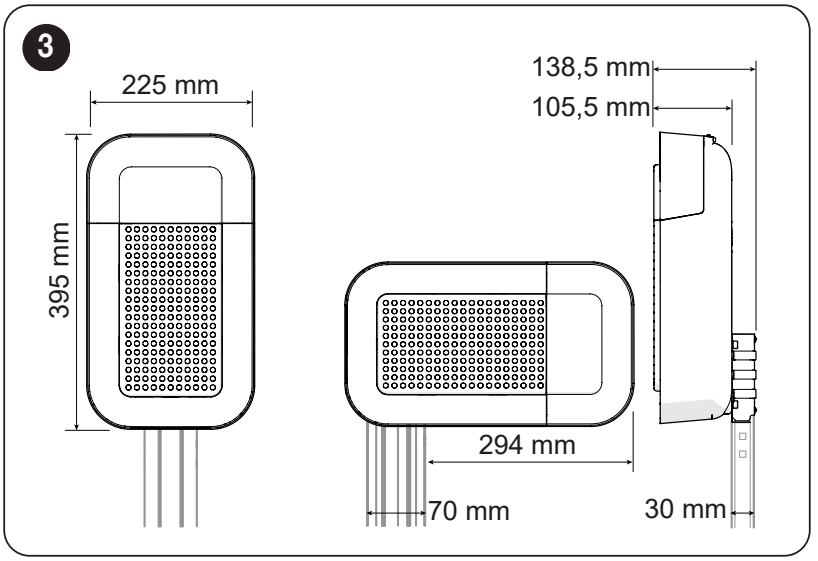

Nurodyta kryptimi:

A = 40–400 mm
B = 0–400 mm
C = 3 158 mm
D = 395 mm .

Pakeliamiems vartams išlaikykite E = 65–300 mm – tai atstumas tarp kreipiamojo bėgio ir aukščiausio vartų viršutinio krašto taško jiems judant. Matmenys taikomi pavaizduotam montavimo variantui.

Laidai ir maitinimas iš elektros tinklo

Naudokite apsaugotą elektros lizdą 230 V AC, 50/60 Hz su apsauginiu laidininku ir galimybe saugiai atjungti. Nenukirpkite ir nenuimkite pridedamo maitinimo laido ar kištuko. Tinkamą lizdą ir jo maitinimo liniją paruošia elektrikas. Žemos įtampos laidus tieskite atskirai nuo elektros tinklo laidų ir apsaugokite nuo tempimo bei sąlyčio su judančiomis dalimis.

Jungtis	Kabelis / didžiausias ilgis
Maitinimo linija iki lizdo	3 × 1,5 mm²; 30 m. Jei ilgis viršija 30 m, naudokite ne mažesnio kaip 3 × 2,5 mm² skerspjūvio laidą ir įžeminimą prie automatikos pagal elektriko projektą.
FLASH švyturėlis	2 × 0,5 mm²; 20 m.
Antena	Atskiras RG58 koaksialinis kabelis; 10 m, rekomenduojamas ilgis – mažiau nei 5 m.
Mygtukas / raktinis jungiklis	2 kabeliai 2 × 0,5 mm² arba vienas 4 × 0,5 mm²; 50 m. NO valdymo kontaktas yra be įtampos.
BlueBUS fotoelementai	2 × 0,7 mm²; 30 m; TX ir RX jungiami lygiagrečiai, poliškumo nėra.
Reliniai fotoelementai	4 × 0,5 mm²; 30 m; atskiras maitinimas ir saugos kontaktas pagal prijungimo schemą.
STOP saugos briauna	2 × 0,5 mm²; 20 m.

Tinklo maitinimo negalima jungti prie priedų įėjimų. Kabelio skerspjūvis nekeičia leistinos apkrovos ar atitinkamo išėjimo įtampos.

Valdymo plokštė, gnybtai ir poliškumas

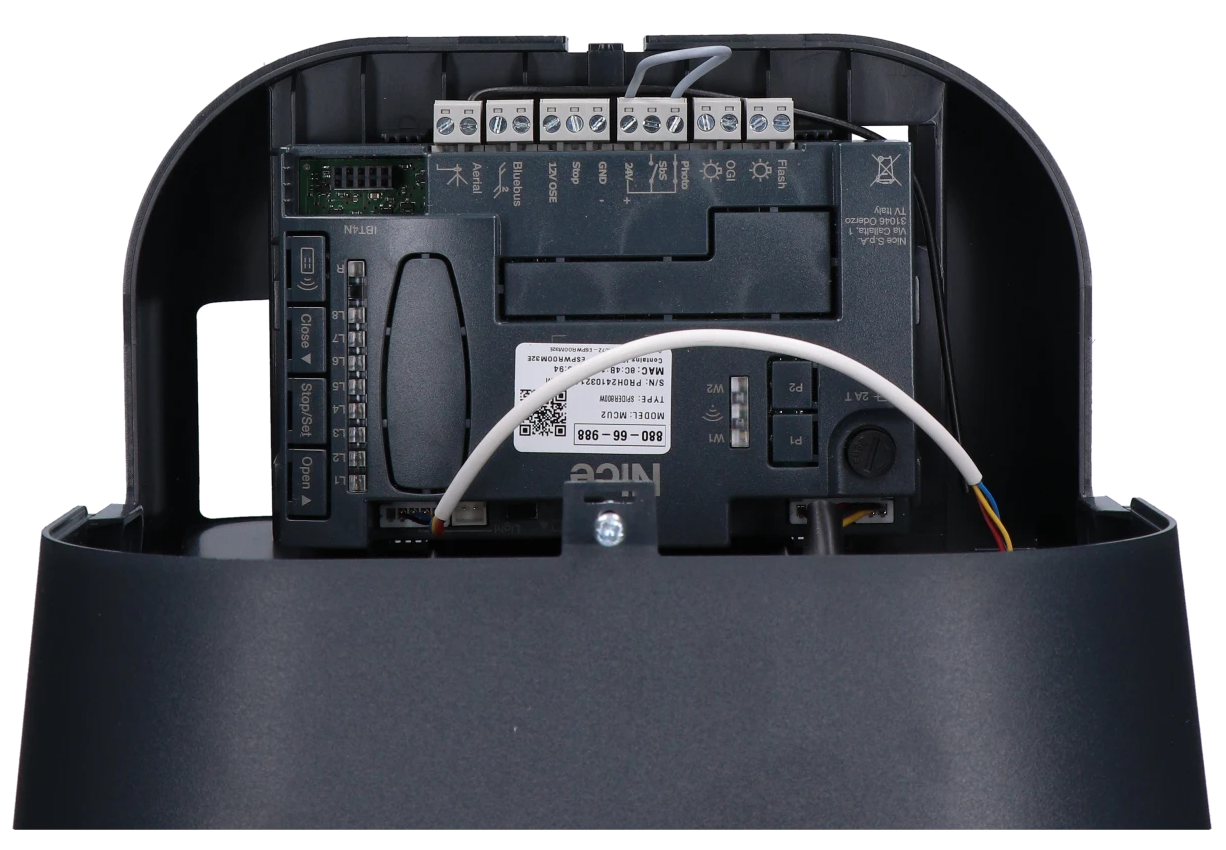

SPIDER800W turi integruotą valdymo bloką MCU2 su BlueBUS ir programavimo šviesos diodais L1–L8. Ši versija taip pat turi integruotą Wi-Fi.

Gnybtas	Funkcija ir prijungimas

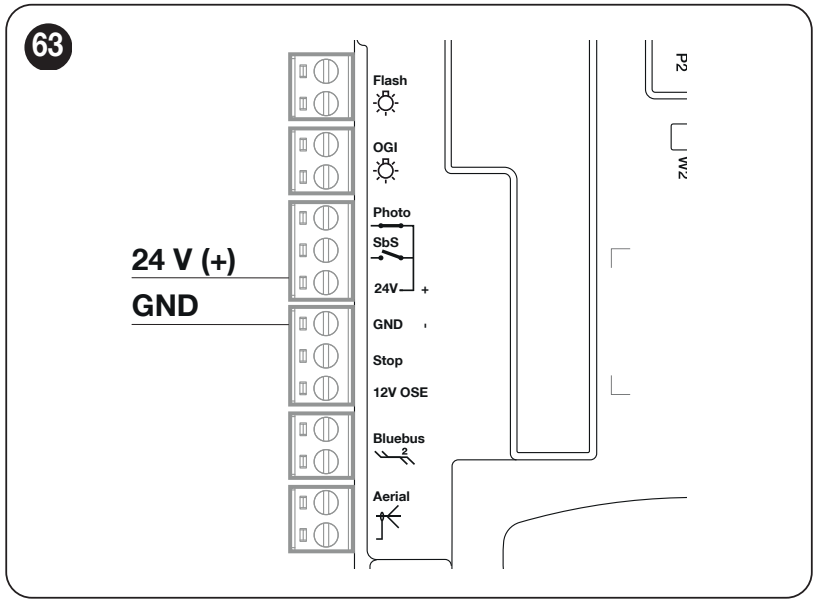

24 V / GND	24 V yra pliusas (+), GND – minusas (−). Pagalbinis 24 V DC maitinimas, tolerancija −30 % / +50 %, bendra apkrova – ne daugiau kaip 100 mA.
BlueBUS	Dviejų laidų maitinimas ir suderinamų įrenginių ryšys; EPMB jungiami lygiagrečiai. Poliškumo +/− nėra.
PHOTO	Beįtampis NC atjungiamasis kontaktas tarp PHOTO ir 24 V (+). Reliniai fotoelementai maitinami atskirai: 24 V (+) / GND (−).
SbS	Beįtampis NO mygtukas tarp SbS ir 24 V (+); trumpai sujungus kontaktą, siunčiamas žingsninis valdymo signalas.
STOP / GND	STOP saugos įėjimas GND atžvilgiu. NO, NC arba 8,2 kΩ tipas nustatomas paleidimo metu. Pats kontaktas poliškumo neturi.

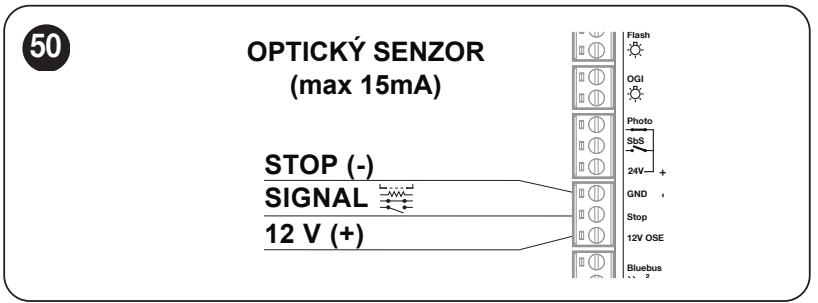

12 V OSE / STOP / GND	Optinė saugos briauna: 12 V OSE = pliusas (+), STOP = signalas, GND = minusas (−). 12 V DC maitinimas, daugiausia 15 mA. Junkite tik tinkamą OSE briauną pagal jos instrukciją.
FLASH / OGI	Atskiri dviejų polių išėjimai, standartinė įtampa – 24 V DC, kiekvieno išėjimo galia – ne daugiau kaip 10 W. FLASH skirtas signalinei lempai, OGI – atidarymo indikatoriui. Funkcija priklauso nuo nustatymo.
AERIAL	Koaksialinis antenos įėjimas: centrinis laidas ir ekranas jungiami pagal schemą; tai nėra priedų maitinimo išėjimas.

Mygtukas, raktinis jungiklis arba relė

Prie SbS junkite tik beįtampį NO kontaktą, pavyzdžiui, mygtuką arba valdymo modulio relę. Kontaktas sujungia SbS ir 24 V (+). Nejunkite modulio išėjimo įtampos prie valdymo įėjimo. Jei moduliui reikia maitinimo, atskirai naudokite 24 V (+) ir GND (−) ir neviršykite bendros 100 mA ribos.

Saugos briauna ir STOP įėjimas

STOP sustabdo judėjimą ir trumpam pakeičia judėjimo kryptį. Pakeitus saugos įrenginį, jį reikia iš naujo užregistruoti. Keli NO kontaktai jungiami lygiagrečiai, NC kontaktai – nuosekliai. 8,2 kΩ briaunas ir jų derinius junkite pagal konkrečią schemą; įprastas jungiklis neužtikrina tokio pat gedimų stebėjimo kaip stebima saugos briauna.

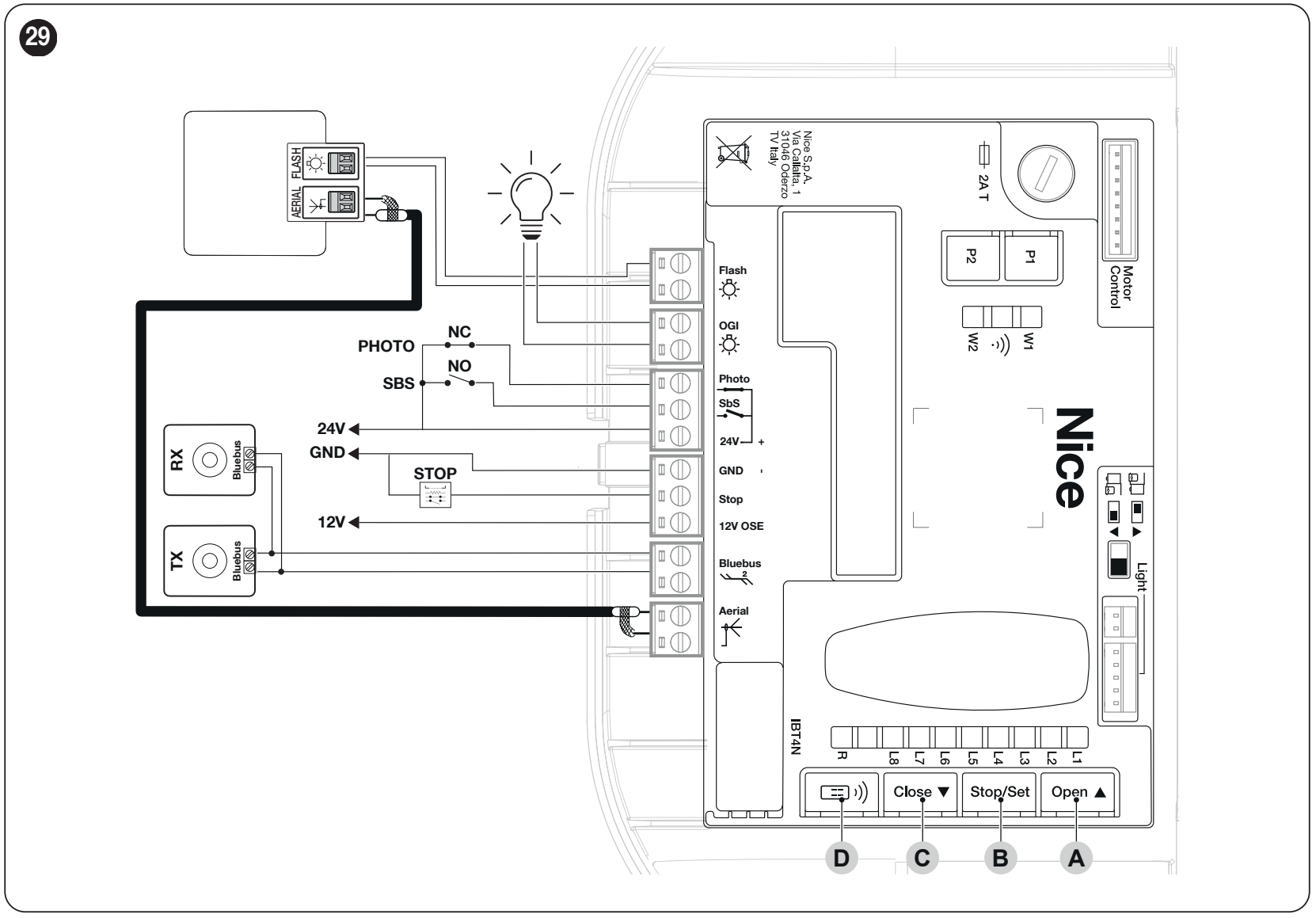

Fotoelementų prijungimas

Paprastam dviejų laidų prijungimui rinkitės NICE EPMB su BlueBUS. Abu TX ir RX laidus prijunkite lygiagrečiai prie BlueBUS gnybtų poros. Ši magistralė neturi poliškumo; žymėjimai 24 V (+) / GND (−) taikomi kitiems gnybtams.

Atjungę maitinimą, TX ir RX vienoje poroje nustatykite tą patį adresą trumpikliais. Kiekvienai kitai porai reikia nustatyti kitą adresą.
Pritvirtinkite ir sulygiuokite TX su RX, prijunkite BlueBUS. Funkciją ir montavimo aukštį pasirinkite pagal saugomą erdvę.
Prijungę arba pakeitę adresus, atlikite įrenginių registravimą ir atskirai saugos bandymą.

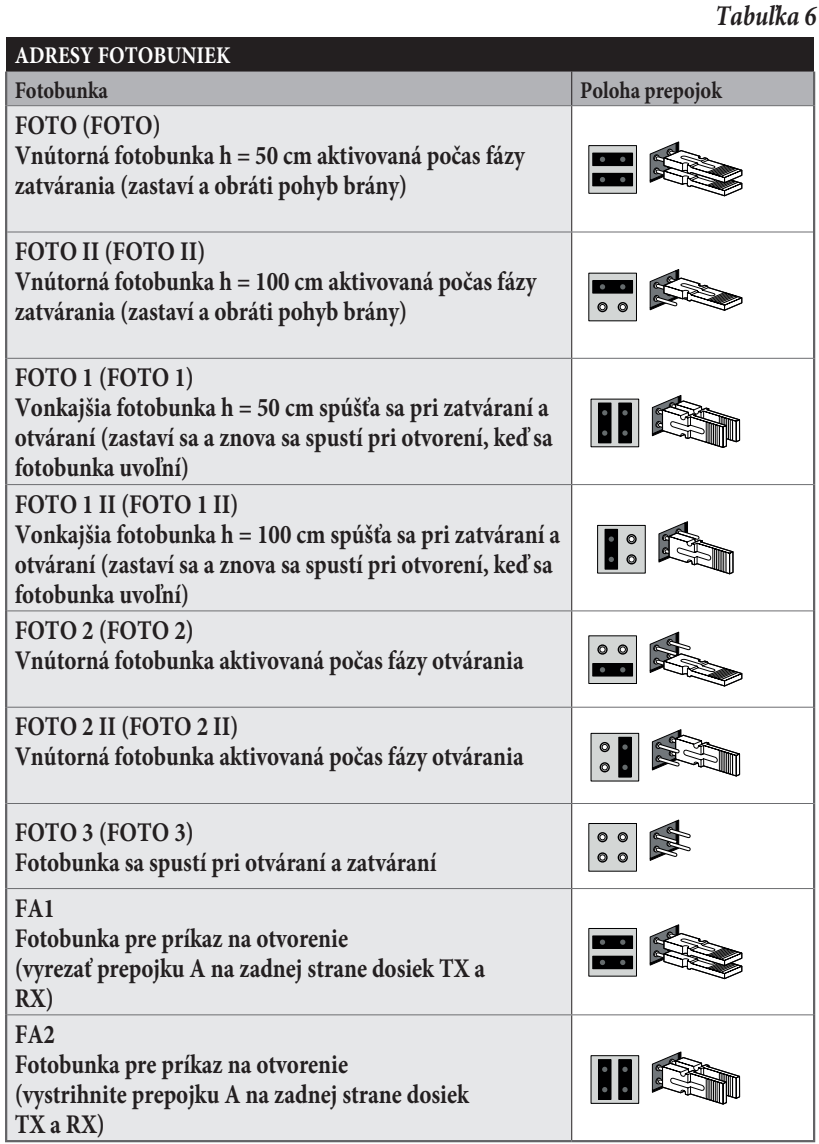

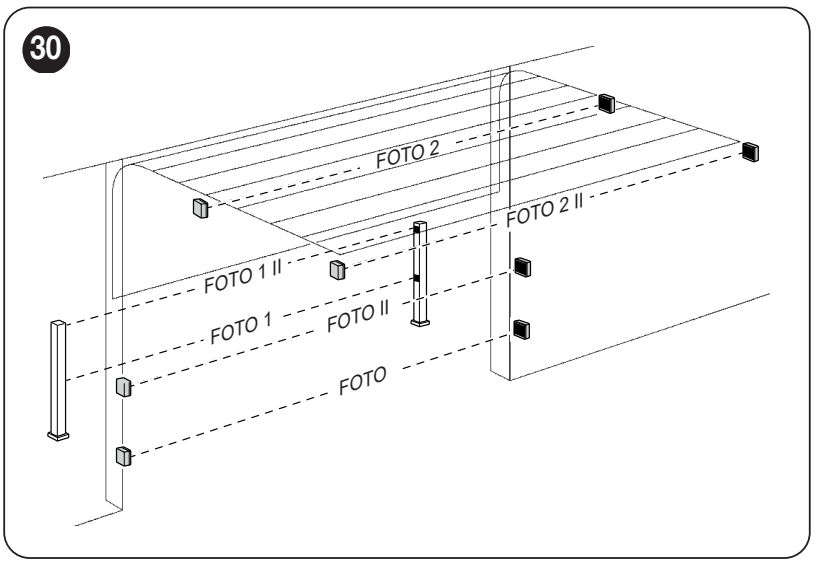

Adresas	Padėtis ir reakcija
PHOTO / PHOTO II	Vidinis fotoelementas 50 / 100 cm aukštyje; uždarant vartus juos sustabdo ir pakeičia judėjimo kryptį.
PHOTO 1 / PHOTO 1 II	Išorinis fotoelementas 50 / 100 cm aukštyje; stabdo vartus tiek atidarant, tiek uždarant, o pašalinus kliūtį vėl atidaro.
PHOTO 2 / PHOTO 2 II	Vidinė apsauga, aktyvi atidarant; vietą pasirinkite pagal brėžinį.
PHOTO 3	Apsauga atidarant ir uždarant; parenkama atsižvelgiant į realią riziką ir vietą.

Šalia vienas kito nemontuokite porų su adresais PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 II, kad jos viena kitai netrukdytų. Atidarymo komandai naudojami fotoelementai nepakeičia apsauginės poros.

Reliniai fotoelementai prie PHOTO įėjimo

Naudojant EPM be testavimo: tiek TX, tiek RX jungtyje 1 = pliusas, 2 = minusas. Maitinkite juos iš gnybtų 24 V (+) ir GND (−). RX naudokite 4 – COM ir 5 – NC tarp 24 V (+) ir PHOTO. 3 gnybtas yra NO ir nenaudojamas PHOTO saugos įėjimui. Bendra pagalbinio maitinimo apkrovos srovė negali viršyti 100 mA.

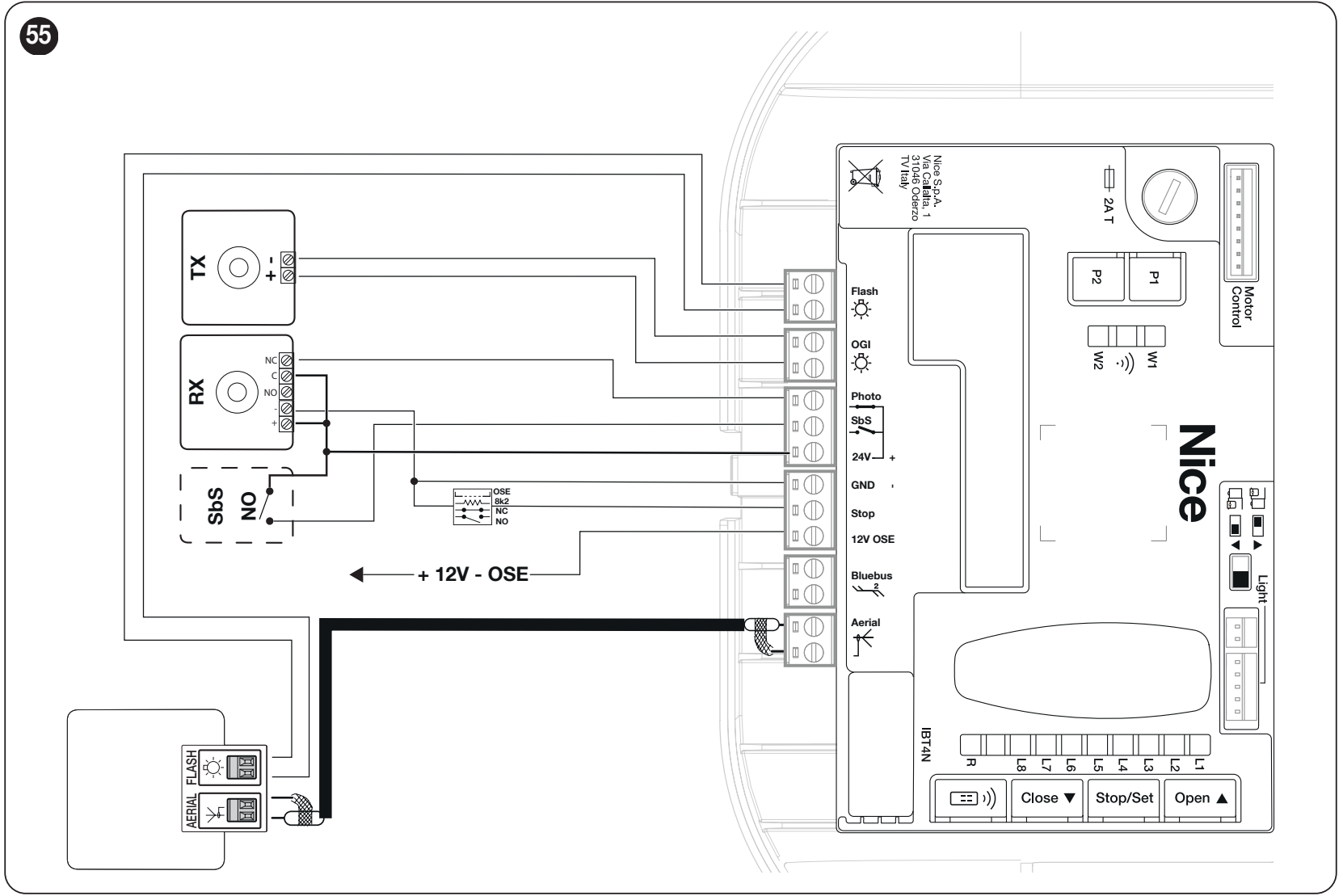

Relinės fotoelementų poros su PHOTOTEST testavimu

Testuojamam prijungimui TX maitinkite iš gnybtų poros OGI, RX lieka prijungtas prie 24 V (+) / GND (−). Tiksliai orientavus plokštę, kaip parodyta toliau pateiktoje schemoje, viršutinis OGI gnybtas yra minusas (−), apatinis – pliusas (+). EPM gnybtai yra 1 (+), 2 (−); RX 4 – COM ir 5 – NC jungiami tarp 24 V (+) ir PHOTO. OGI tiekia 24 V DC, maks. 10 W. Nesupainiokite šių laidų su FLASH išėjimu.

Nustatykite II/L5 lygio vertę į LED L2 – PHOTOTEST ir iš naujo atpažinkite įrenginius. Valdiklis prieš judėjimą patikrina fotoelementų reakciją; nepavykus testui, manevras blokuojamas. BlueBUS EPMB atveju ši relių prijungimo procedūra netaikoma.

FLASH švyturėlis, apšvietimas ir antena

NICE ELDC prijunkite jį prie MCU2 FLASH gnybtų poros naudodami jo gnybtų bloką, pažymėtą FLASH standartinis išėjimas yra 24 V DC, maks. 10 W. Išėjimo funkcija turi būti atitinkamai nustatyta per programavimą. Prie šių gnybtų negalima jungti 230 V tinklo įtampos švyturėlio.

Jungdami švyturėlio FLASH gnybtų porą, vadovaukitės prijungto įrenginio žymėjimu. Šiame ELDC vaizde polių seka nenurodyta; neperkelkite jai pagalbinio 24 V / GND gnybtų bloko orientacijos. Įėjimas AERIAL ELDC gnybtas yra atskirai antenai: prijunkite koaksialinį kabelį prie valdiklio antenos jungties, kaip parodyta paveikslėlyje. Nepainiokite antenos su švyturėlio maitinimu.

Pavaroje taip pat įmontuotas garažo LED apšvietimas. OGI išėjimas papildomai skirtas išoriniam atidarymo indikatoriui; keisdami jo funkciją, patikrinkite OGI nustatymą ir apkrovą.

Pirmasis paleidimas ir įrenginių atpažinimas

Pirmiausia užbaikite mechaninį montavimą ir sujungimus, užfiksuokite vežimėlį ir atlaisvinkite visą vartų judėjimo zoną. Patikrinkite STOP, fotoelementus ir tinkamą judėjimo kryptį. Padėčių įrašymas, jėgos mokymas ir nuotolinio valdymo pulto susiejimas yra skirtingi veiksmai.

Prieš pirmą kartą įjungdami maitinimą, nustatykite užfiksuotus vartus maždaug į eigos vidurį. Naujo, dar nesukonfigūruoto valdiklio atveju 4 raudoni BlueBUS mirksniai yra įprastas pranešimas apie trūkstamą konfigūraciją. Švyturėlis ir vidinis apšvietimas ramybės būsenoje turi būti išjungti; įprastai montuojant krypties jungiklis nustatomas į kairę.

1. BlueBUS ir STOP įrenginių atpažinimas

Įjunkite maitinimą. Pirmą kartą paleidus, mirksi L1 ir L2; atpažinimą atlikite ir neprijungę priedų.
Vienu metu laikykite nuspaudę OPEN + STOP/SET maždaug 3 s. Atleiskite, kai L1 ir L2 pradės greitai mirksėti.
Palaukite, kol procesas bus baigtas. STOP turi šviesti, o L1 ir L2 – užgesti. Pirmą kartą montuojant, pradeda mirksėti L3 ir L4: reikia įrašyti padėtis.

Jei keičiate kryptį plokštės sukamuoju jungikliu, atjunkite maitinimą, nustatykite jungiklį pagal pavaros išdėstymą ir iš naujo atpažinkite įrenginius. Kryptis pasikeis tik po šio atpažinimo; jos negalima keisti sukeičiant saugos priedų laidus.

2. Atidarymo ir uždarymo padėčių įrašymas

Laikykite nuspaudę STOP/SET + CLOSE maždaug 3 s. L1 pradės mirksėti.
Mygtukais OPEN / CLOSE nustatykite norimą visiško atidarymo padėtį. Laikykite nuspaudę STOP/SET 3 s; L1 šviečia, atidarymo padėtis A1 įrašyta. Atleiskite.
Kai mirksi L8, mygtukais OPEN / CLOSE nuveskite vartus į visiškai uždarytą padėtį prie grindų. Laikykite nuspaudę STOP/SET 3 s; L8 šviečia. Atleiskite; programavimo LED užges.
Pasiųskite SbS arba OPEN komandą. Pavara atliks visą automatinį jėgos mokymo ciklą.

Kiekvienam veiksmui su judėjimo komanda nustatytas 60 slimit; jį viršijus, padėčių nustatymą pradėkite iš naujo. Tarpines padėtis, lėtėjimą ir dalinį atidarymą valdiklis apskaičiuoja automatiškai; juos išsamiau pakeisti galima per techninės priežiūros sąsają.

Jėgos mokymas ir pirmasis judėjimo bandymas

Jėgos mokymo metu automatiškai atliekamas atidarymo ir uždarymo manevras padidinta jėga. Jo metu neleiskite žmonėms ir daiktams būti vartų judėjimo zonoje. Mirksintis vidinis apšvietimas rodo, kad vyksta mokymas. Pakeitus padėtis, greitį, judėjimo kryptį ar mechanikos balansavimą, jėgą reikia išmokyti iš naujo.

Jei procesą nutraukė STOP, fotoelementas arba elektros tiekimo sutrikimas, pašalinkite priežastį ir tęskite mokymą kita SbS / OPEN / CLOSE komanda.

Patikra prieš pradedant eksploatuoti

Atjungę maitinimą ir atblokavę vežimėlį, rankomis atidarykite ir uždarykite vartus; per visą eigą reikalinga jėga turi būti ne didesnė kaip 225 N. Tada vėl užfiksuokite vežimėlį.
Pakartokite atidarymą ir uždarymą; vartai turi pasiekti įrašytas padėtis neužstrigdami ir nedeformuodami laikiklių.
Patikrinkite lėtėjimą galinėse padėtyse, diržo atsipalaidavimą sustojus, rankinį atblokavimą ir pakartotinį užfiksavimą.
Pertraukite kiekvieną fotoelementų spindulį ties TX, ties RX ir viduryje; patikrinkite, ar saugos reakcija tinkama. Išbandykite visus STOP įtaisus.
Technikas turi išmatuoti smūgio jėgas ir patikrinti visų vartų saugą. Didesne jėga negalima kompensuoti netinkamos mechanikos. Pakeitę jėgą, matavimus atlikite iš naujo.
Perduokite naudotojui vartų valdymo, atblokavimo ir priežiūros instrukcijas. Eikite pro vartus tik tada, kai jie visiškai atidaryti ir nejuda.

MCU2 programavimas

Plokštėje naudokite OPEN, STOP/SET, CLOSE ir LED L1–L8. Programuokite, kai vartai nejuda. Trumpas pasirinktos funkcijos LED mirksnis reiškia OFF, ilgesnis – ON. Pakeitę jėgą ar jautrumą, dar kartą patikrinkite vartų saugą.

I lygis – ON / OFF funkcijos

Laikykite nuspaudę STOP/SET, kol pradės mirksėti L1, tada atleiskite.
Mygtukais OPEN / CLOSE perkelkite mirksintį LED ties norima funkcija.
Trumpai paspauskite STOP/SET, kad perjungtumėte ON / OFF. Jei reikia, nustatykite kitą funkciją.
Norėdami išsaugoti nustatymus ir išeiti, palaukite 20 s nespausdami jokio mygtuko.

LED – funkcija	Reikšmė / gamyklinė būsena
L1 – Automatinis uždarymas	ON: po atidarymo vartai uždaromi po II/L1 lygiu nustatytos pauzės. OFF: laukiama komandos. Gamyklinis nustatymas – OFF.
L2 – Uždarymas suveikus fotoelementui	ĮJUNGTA: atlaisvinus fotoelementą, taikoma 5 s pauzė. Kai įjungtas automatinis uždarymas, atleidus spindulį atidarymas gali būti sustabdytas; kitu atveju vartai atsidaro iki galo ir užsidaro po 5 s. STOP atšaukia šią vėlesnę reakciją. Gamyklinis nustatymas – IŠJUNGTA.
L3 – Visada uždaryti	ĮJUNGTA: atkūrus maitinimą, jei nustatoma, kad vartai atidaryti, 5 s veikia įspėjamasis mirksėjimas, tada vartai uždaromi. Gamyklinis nustatymas – IŠJUNGTA.
L4 – Budėjimo režimas	ĮJUNGTA: po 1 min. neveikimo išjungiama dalis elektronikos; BlueBUS signalizuoja lėtai. Atsižvelkite į prijungtų įrenginių maitinimo poreikį. Gamyklinis nustatymas – IŠJUNGTA.
L5 – Apsauga nuo neteisėto atidarymo	ĮJUNGTA: nustačius priverstinį atidarymą, vartai uždaromi. Pranešimams programėlėje reikalinga suderinama sąsaja ir konfigūracija. Gamyklinis nustatymas – IŠJUNGTA.
L6 – Įspėjamasis mirksėjimas	ĮJUNGTA: įspėjamoji lemputė mirksi 3 s prieš pradedant judėti. Gamyklinis nustatymas – IŠJUNGTA.
L7 – Vidinio radijo imtuvo išjungimas	ĮJUNGTA: vidinis imtuvas išjungiamas, pavyzdžiui, naudojant išorinį OXI/OXIBD. IŠJUNGTA: įmontuotas radijo imtuvas veikia. Gamyklinis nustatymas – IŠJUNGTA.
L8 – Lengvi / sunkūs vartai	ĮJUNGTA: lengvų vartų išankstinis nustatymas. IŠJUNGTA: sunkių vartų išankstinis nustatymas. Pakeičiama jėgos, jautrumo ir greičio verčių grupė; po to reikia iš naujo išmokyti jėgos parametrus. Gamyklinis nustatymas – IŠJUNGTA.

II lygis – reguliuojamos vertės

Laikykite nuspaudę STOP/SET, kol pradės mirksėti L1; atleiskite.
Mygtukais OPEN / CLOSE pasirinkite parametro įvesties LED indikatorių.
Laikykite nuspaudę STOP/SET. Maždaug po 3 s užsidegs jo dabartinės vertės LED indikatorius. Vis dar laikydami nuspaudę STOP/SET, mygtukais OPEN / CLOSE pasirinkite kitą vertės LED indikatorių.
Atleiskite STOP/SET. Nustatykite kitą parametrą arba palaukite 20 s nespausdami mygtukų, kad nustatymas būtų išsaugotas ir meniu uždarytas.

Gamyklinė vertė pažymėta paryškintu LED indikatoriumi. Lengvų / sunkių vartų išankstinis nustatymas arba konfigūracija per priežiūros sąsają gali pakeisti kai kurias vertes; vadovaukitės tuo, kas šiuo metu rodoma valdymo plokštėje.

Įvesties LED indikatorius – pavadinimas ir aprašas	Nustatymo LED indikatorius – vertė
L1 – Pauzė Automatinio uždarymo laikas; veikia, kai I/L1 nustatytas į ĮJUNGTA.	L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s
L2 – Žingsninė komanda SbS Žingsninio įėjimo ir pirmosios radijo komandos seka. L4, L5, L7 ir L8 režimai taip pat keičia OPEN / CLOSE komandas.	L1 – atidaryti – sustabdyti – uždaryti – sustabdyti L2 – atidaryti – sustabdyti – uždaryti – atidaryti L3 – atidaryti – uždaryti – atidaryti – uždaryti L4 – bendrasis įėjimas L5 – bendrasis 2 įėjimas; laikant ilgiau nei 2 s = STOP L6 – SbS 2; laikant ilgiau nei 2 s = dalinis atidarymas L7 – judėjimas tik laikant nuspaudus komandos mygtuką L8 – atidarymas pusiau automatinis, uždarymas tik laikant nuspaudus mygtuką
L3 – Greitis Maksimalaus greičio procentinė dalis. Pakeitus parametrą, jėgos nustatymas išmokomas iš naujo.	L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – atidarymas V4 (72 %), uždarymas V2 (44 %) L8 – atidarymas V6 (100 %), uždarymas V4 (72 %)
L4 – FLASH (OUT1) Išvesties funkcija turi atitikti prijungtą apkrovą. Išvestis 24 V DC, maks. 10 W.	L1 – vartų atidarymo indikatorius L2 – aktyvus, kai vartai uždaryti L3 – aktyvus, kai vartai atidaryti L4 – įspėjamoji lemputė L5 – elektrinis skląstis L6 – elektrinė spyna L7 – magnetinė spyna L8 – techninės priežiūros signalizacija
L5 – OGI (OUT2) Antroji išvestis 24 V DC, maks. 10 W; fototestui reikia tinkamai prijungti TX ir atlikti naują mokymą.	L1 – atvirų vartų indikatorius OGI L2 – PHOTOTEST L3 – vartų būsena L4 – garažo apšvietimas L5 – 1 radijo kanalas L6 – 2 radijo kanalas L7 – 3 radijo kanalas L8 – 4 radijo kanalas
L6 – Variklio jėga Reguliavimo vertės %: atidarymas / uždarymas. Tai nėra smūgio metu išmatuota jėga.	L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 %
L7 – Jautrumas kliūtims Jautrumo lygiai atidarant / uždarant; tai ne niutonai.	L1 – išjungtas L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80
L8 – Mechanizmo atlaisvinimas Trumpas judėjimas priešinga kryptimi atlaisvina įtempimą vartams pasiekus uždarymo padėtį. Pakeitus parametrą, reikia iš naujo išmokyti jėgos parametrus.	L1 – neatlaisvinama L2 – minimalus L3 – tarpinis lygis 3 L4 – tarpinis lygis 4 L5 – tarpinis lygis 5 L6 – 6 lygis L7 – 7 lygis L8 – didžiausia reikšmė

Jei nustatant vienu metu mirksi L1 ir L8, dabartinė reikšmė nepatenka į plokštėje siūlomų reikšmių diapazoną, pavyzdžiui, ją nustačius per techninės priežiūros sąsają. Patikrinkite šį nustatymą arba mygtukais OPEN / CLOSE pasirinkite tinkamą siūlomą reikšmę.

Nuotolinio valdymo pultai ir susiejimas

Imtuvas yra integruotas. MYGO4 iš rinkinio reikia įrašyti į atmintį. MCU2 veikia su O-Code ir BD, o 1 režimu jo atmintyje telpa 100 pultų; prijungdami kitą pultą patikrinkite kodavimą, ne tik 433,92 MHz dažnį.

1 režimas – visi mygtukai

Laikykite nuspaudę RADIO, kol užsidegs žalias šviesos diodas R, tada atleiskite.
Per 10 s laikykite nuspaudę bet kurį vienkrypčio pulto mygtuką. Atleiskite, kai R sumirksės pirmą kartą iš trijų.
Naudodami dvikryptį pultą, paspauskite ir iškart atleiskite mygtuką; įrašymą patvirtins trys žali R mirksniai ir trumpa suderinamo pulto vibracija.

1 režimo mygtukas	Komanda
1	Žingsninė komanda SbS
2	Dalinis atidarymas
3	Atidaryti
4	Uždaryti

2 režimas – vienas mygtukas

Paspauskite ir atleiskite RADIO n kartų pagal komandos numerį. R šviesos diodas pakartos mirksnių skaičių. Per 10 s įrašykite pasirinktą pulto mygtuką taip pat, kaip aprašyta pirmiau; norėdami įrašyti kitą mygtuką, pakartokite veiksmus.

RADIO paspaudimų skaičius	Komanda
1	SbS
2	Dalinis atidarymas 1
3	Atidaryti
4	Uždaryti
5	STOP
6	SbS bendram įėjimui
7	SbS su aukštu prioritetu
8	Dalinis atidarymas 2
9	Dalinis atidarymas 3
10	Atidaryti ir blokuoti automatiką
11	Uždaryti ir blokuoti automatiką
12	Blokuoti automatiką
13	Atblokuoti automatiką
14	Apšvietimas – laikmatis
15	Apšvietimas – įjungti / išjungti

MCU2 atveju aukšto prioriteto mygtuku galima valdyti automatiką net ir tada, kai ji užblokuota. Įprastam valdymui naudokite SbS; blokavimo komandas rinkitės tik tada, kai reikia šios funkcijos.

Pulto pridėjimas naudojant jau turimą pultą

Veiksmus atlikite pavaros veikimo zonoje ir tik tada, kai įjungtas mokymo režimas. Taikoma vienkrypčiams pultams.

Naujame pulte laikykite nuspaudę norimą mygtuką 7 s ir atleiskite.
Sename pulte tris kartus lėtai paspauskite ir atleiskite įrašytą mygtuką.
Naujame pulte vieną kartą paspauskite ir atleiskite tą patį mygtuką kaip pirmame žingsnyje.

Radijo atminties ištrynimas

Bus ištrinti visi įrašyti pultai. Laikykite nuspaudę RADIO net ir užsidegus bei vėliau užgesus R šviesos diodui. Kai jis vėl mirksės, atleiskite tiksliai per penktą mirksnį. Sėkmingą ištrynimą patvirtins penki greiti mirksniai. Radijo atminties ištrynimas yra atskiras veiksmas, nesusijęs su valdymo bloko atstata.

Dvikrypčių pultų atveju pagal jų instrukciją reikia ištrinti ir siųstuvo pusėje išsaugotą susiejimą.

Vieno pulto arba mygtuko ištrynimas

Laikykite nuspaudę RADIO, kol žalias R šviesos diodas užsidegs ir vėl užges; tada atleiskite RADIO.
Vienkryptis pultas: laikykite nuspaudę jo įrašytą mygtuką. Atleiskite jį per pirmą iš penkių greitų žalių R mirksnių.
Dvikryptis pultas: trumpai paspauskite ir atleiskite jo įrašytą mygtuką. Ištrynimą patvirtins penki greiti žali R mirksniai.

1 režimu ištrinamas visas pultas. 2 režimu ištrinamas tik naudotas mygtukas; kitus mygtukus ištrinkite atskirai.

Nuotolinio mokymo funkcijos uždraudimas

Atjunkite maitinimo tinklą ir atsarginį maitinimo šaltinį, tada palaukite 10 s. Laikykite nuspaudę RADIO ir vėl įjunkite maitinimą.
Po įrašytų pultų signalizacijos atleiskite RADIO tiksliai po antro trumpo oranžinio R mirksnio.
Per 5 s trumpais RADIO paspaudimais pasirinkite būseną: R nešviečia = blokavimo nėra; raudona = draudžiama pavaros veikimo zonoje esančiu jau įrašytu pultu pridėti naują pultą; žalia = draudžiama pridėti naudojant leidimo kodą; oranžinė = abu draudimai.
Per 5 s paspauskite jau susieto siųstuvo įrašytą mygtuką, kad pasirinkta būsena būtų išsaugota.

Šis nustatymas blokuoja pasirinktus nuotolinio pridėjimo būdus. Susiejimas plokštėje esančiu RADIO mygtuku yra atskira procedūra; išjungus vidinį radiją išjungiamas visas integruotas imtuvas.

SPIDER800W „Wi-Fi“ ir „MyNice“ programėlė

„Wi-Fi“ yra integruotas į MCU2; norint prijungti šį rinkinį, „BiDi-WiFi“ papildomai įsigyti nereikia. Modulis naudoja 2,4 GHz (802.11 b/g/n). Naudotojams skirta programėlė MyNice skirta valdyti, MyNice Pro skirta technikams nustatyti ir prižiūrėti. Programėlę atsisiųskite iš savo telefono programėlių parduotuvės.

Užbaigę montavimą ir saugiai išbandę vartus, įjunkite pavarą ir patikrinkite maitinimo šviesos diodą W1.
Programėlėje pasirinkite „Wi-Fi“ sąsajos arba priedo pridėjimą ir vykdykite vedlio nurodymus. Konfigūruojant telefonas ir pavara turi turėti tinkamas ryšio sąlygas.
Pasirinkite namų 2,4 GHz tinklą ir įveskite jo prisijungimo duomenis. Nuotoliniam valdymui reikalingas veikiantis interneto ryšys ir „Nice“ paslauga.
Išbandykite vartų būsenos rodymą ir valdymą. Komanda iš telefono gali pajudinti vartus; saugos įtaisai turi veikti.

W2 / W1	Reikšmė ir veiksmai
Žalia / žalia	Įprastas veikimas; telefonas prijungtas.
Žalia / 8 greiti žalios spalvos mirksėjimai	Programėlė paprašė laikinai identifikuoti įrenginį.
Mirksi žaliai / žalia	Modulis laukia tinklo konfigūravimo; tęskite programėlėje.
Oranžinė / žalia	Įprastas veikimas; telefonas šiuo metu neprijungtas.
Mirksi oranžine spalva / žalia	Trumpai: tinklo nustatymas. Jei būsena išlieka, patikrinkite tinklą ir konfigūraciją.
Nešviečia / žalia	Nekonfigūruoto modulio 30 minučių laikotarpis baigėsi. Atjunkite maitinimą, vėl jį prijunkite ir pakartokite konfigūravimą.
Nešviečia / mirksi oranžine spalva	Atnaujinimas trunka apie 1 minutę; palaukite. Jei nepavyksta, maždaug po 5 minučių modulis pasileis iš naujo.
Mirksi raudonai / nešviečia	Įjungiant buvo paspaustas modulio atstatymo mygtukas.
Raudona / žalia	Moduliui nepavyko prisijungti prie namų tinklo arba Nice paslaugos; patikrinkite tinklą, slaptažodį ir interneto prieigą.

Tik Wi-Fi modulio atstatymas

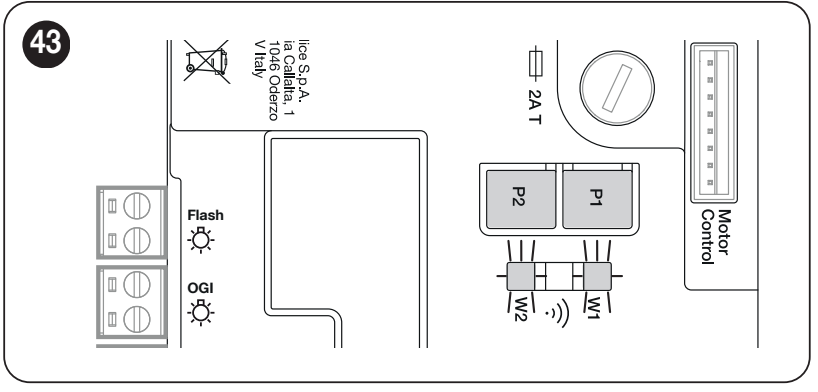

Laikant nuspaustą P1 10 s bus atkurti gamykliniai Wi-Fi modulio nustatymai; tada vėl pridėkite jį programėlėje. Šioje versijoje P2 nenaudojamas. Šis veiksmas skiriasi nuo valdymo bloko atstatymo ir nuotolinio valdymo pultų ištrynimo.

Valdymo bloko atstatymas

Atstačius ištrinami individualūs valdymo nustatymai. Laikykite nuspaudę OPEN + CLOSE apie 3 s, kol užsidegs L1–L8; tada atleiskite. Apie sėkmingą atstatymą praneš greitas mirksėjimas 3 s. Po atstatymo iš naujo atlikite įrenginių aptikimą, padėčių ir patikrinkite vartus. Ši procedūra neištrina radijo kodų nei vidiniame, nei išoriniame imtuve.

Diagnostika ir trikčių šalinimas

FLASH signalizuoja apie klaidas trumpų mirksėjimų skaičiumi. Po 1 s pauzės serija kartojama; skaičiuokite vieną seriją.

Signalizacija	Priežastis ir tolesni veiksmai
1 mirksėjimas	Uždarymas / padėtis Uždarant neaptikta grindų. Iš naujo nustatykite uždarymo padėtį.
2 mirksėjimai	Fotoelementai Pašalinkite kliūtį, patikrinkite išlygiavimą ir fotoelementų prijungimą. Reakcija į kliūtį yra numatyta.
3 mirksėjimai	Jėgos ribojimas Patikrinkite judėjimą ranka, spyruokles, kliūtis ir trintį. Automatiškai nedidinkite jėgos; patikrinkite mechaniką ir saugą.
4 mirksėjimai	STOP Patikrinkite STOP saugos įtaisą ir galimą valdymo bloko blokavimą.
5 mirksėjimai	Parametrų atmintis Palaukite bent 30 s ir pabandykite duoti komandą. Jei klaida išlieka, užsakykite techninę priežiūrą.
6 mirksėjimai	Manevrų limitas Palaukite kelias minutes, kol atvės. Patikrinkite darbo apkrovą ir vartų pasipriešinimą.
7 mirksėjimai	Vidinė elektros grandinė Kelioms sekundėms atjunkite visus maitinimo šaltinius. Jei klaida išlieka, techninės priežiūros specialistas patikrins plokštę ir variklio laidus.
8 mirksėjimai	Nuolatinė komanda Pašalinkite nuolat aktyvią komandą, pavyzdžiui, įstrigusį mygtuką ar relę; patikrinkite SbS.
9 mirksėjimai	Automatika sustabdyta Buvo duota automatikos sustabdymo komanda; atnaujinkite veikimą atitinkama valdymo komanda.

LED / indikacija	Reikšmė ir patikra
BlueBUS – 2 žali mirksėjimai/s	Įprastas veikimas. Du greiti žali mirksėjimai signalizuoja apie įėjimo būsenos pasikeitimą.
BlueBUS – greitos ir ilgesnės raudonų mirksėjimų serijos	Magistralės trumpasis jungimas: atjungę maitinimą patikrinkite laidus. Pašalinus gedimą, įprasta indikacija atsinaujins maždaug po 10 s.
STOP nešviečia	STOP aktyvus; patikrinkite saugos grandinės prijungimą.
PHOTO nešviečia	Suveikė PHOTO relės įėjimas.
SbS šviečia	Yra valdymo komanda; jei mygtukas nepaspaustas, patikrinkite laidus ir relę.
Mirksi L1 + L2	Reikia atlikti įrenginių aptikimą.
Mirksi L3 + L4	Reikia atlikti padėčių aptikimą.
Raudona lemputė šviečia judant	Viršytas nustatytas techninės priežiūros intervalas; atlikite patikrą.
L1–L8 šviečia paeiliui	Programinės įrangos atnaujinimas: palaukite, neatjunkite maitinimo.

Sugedus saugos įtaisui, nenaudokite automatikos įprastai. Vartus saugiai atblokuokite ir užsakykite remontą. Saugiklį keiskite tik tokio paties tipo ir vardinės vertės saugikliu; netaisykite jo sujungdami kontaktus.

Atsarginė baterija PS124

PS124 įdedama į tam skirtą pavaros skyrių ir prijungiama prie nurodytos jungties pagal montavimo PDF instrukciją. Prijunkite ją tik baigę montuoti mechanines dalis, sujungti laidus ir programuoti. Baterija yra įtampos šaltinis net ir atjungus elektros tinklą: prieš darbą atjunkite elektros tinklą ir PS124. Per elektros tiekimo sutrikimą atliekamų judesių skaičius priklauso nuo baterijos būklės, temperatūros ir vartų pasipriešinimo.

Atblokavimas ir valdymas rankiniu būdu

Atblokuokite tik nejudančius vartus. Jei spyruoklė sugedusi arba vartai nesubalansuoti, atlaisvinti vartai gali nekontroliuojamai nusileisti; juos pritvirtinkite ir iškvieskite techniką. Jei į garažą galima patekti tik pro šiuos vartus, iš anksto pasirūpinkite konkretiems vartams tinkamu atblokavimu iš išorės.

Patraukite atblokavimo virvę A. Vežimėlis atsikabins ir vartus galėsite saugiai stumti ranka.
Norėdami vėl užfiksuoti, dar kartą patraukite virvę A, kaip parodyta antrame paveikslėlyje.
Rankomis pastumkite vartus taip, kad apatinė ir viršutinė vežimėlio dalys susilygiuotų ir susikabintų. Prieš duodami elektrinę komandą patikrinkite, ar vartai užfiksuoti.

Techninė priežiūra ir saugus naudojimas

Patikrą suplanuokite ne rečiau kaip kas 6 mėnesius arba po 3 000 ciklų, atsižvelgiant į tai, kas įvyks anksčiau. Prieš techninę priežiūrą atjunkite visus maitinimo šaltinius. Patikrinkite kreipiamąjį bėgelį, diržą, vežimėlį, laikiklius, koroziją, spyruokles ir vartų balansą; susidėvėjusias dalis pakeiskite. Po patikros dar kartą išbandykite saugos įtaisus ir jėgos ribas.

Nuotolinio valdymo pultelius laikykite vaikams nepasiekiamoje vietoje. Vartams judant, į jų veikimo zoną neikite. Jei girdimas neįprastas triukšmas, vartai juda trūkčiodami arba pablogėja jų balansas, sustabdykite naudojimą ir kreipkitės į techninės priežiūros tarnybą. Elektroniką ir akumuliatorius pristatykite į atitinkamą atliekų surinkimo punktą, nemeskite į mišriąsias atliekas.

SPIDER800W techniniai duomenys

Parametras	Vertė
Paskirtis	Elektromechaninė garažo vartų pavara, skirta gyvenamosioms patalpoms.
Valdymo blokas	Integruotas MCU2, BlueBUS ir LED L1–L8.
Maitinimas iš elektros tinklo	230 V AC ±10 %, 50/60 Hz; apsauginis laidininkas.
Didžiausia / vardinė jėga	800 / 400 N.
Vardinė / didžiausia vartojamoji galia	180 / 280 W.
Didžiausias greitis	0,20 m/s; faktinis veikimo greitis priklauso nuo nustatymų ir apkrovos.
Ciklų per dieną	50; taip pat laikykitės kitų naudojimo apribojimų.
Nepertraukiamas veikimas	Ne ilgiau kaip 4 minutes.
Apsaugos klasė / temperatūra	IP40; nuo −20 iki +55 °C.
Pavaros galvutės matmenys	225 × 395 × 105 mm; montavimo detalės pateiktos brėžinyje.
Variklio svoris	4,9 kg; nurodytas ne viso komplekto svoris.
Papildomi priedai	24 V DC, tolerancija −30 % / +50 %, bendra didžiausia srovė 100 mA; poliškumas ir gnybtai.
Atsarginis maitinimas	PS124 – pasirenkamas.
Apšvietimas	Integruotas LED apšvietimas.

NICE SPIDER800W pavaros vadovas

PDF

Noriu užsisakyti šį produktą. Kaip tai padaryti?

Pasirinkite jums patogiausią būdą:

užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
užsakymas el. paštu: siųskite užsakymą adresu [email protected]

Klauskite mūsų apie produktą Garažo vartų pavaros komplektas iki 11,4/12,6m2 NICE SPIDER800W su integruotu Wi-Fi

Produktas:	Garažo vartų pavaros komplektas iki 11,4/12,6m2 NICE SPIDER800W su integruotu Wi-Fi
Vardas:
El. paštas:
Telefonas:
Tekstas:
	Ši svetainė yra apsaugotas reCAPTCHA iš Google.

Spausdinti puslapį

GREITAS KONTAKTAS

El. paštas:

[email protected]
