NICE DPRO500 – TUB4000 pavaros valdymo blokas su dėže
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
357,01 € su PVM
| Svoris |
|---|
| 5,30 kg |
Produkto aprašymas NICE DPRO500 – TUB4000 pavaros valdymo blokas su dėže
Valdymo blokas su dėže NICE DPRO500 pavarai valdyti NICE TUB4000. Ant dangčio esantys mygtukai leidžia atidaryti, sustabdyti ir uždaryti vartus. Atsižvelgiant į nustatytą veikimo režimą, valdiklis gali veikti laikant nuspaustą valdymo mygtuką, pusiau automatiniu režimu arba automatiškai užsidaryti po pauzės.
DPRO500 paskirtis ir komplektuojama įranga
Tai yra atskiras valdymo blokas su dėže, skirtas TUB4000. Variklis užsakomas atskirai. Prieš keisdami palyginkite seno valdiklio žymėjimą, maitinimo įvadą, variklio jungimą, galinius jungiklius ir saugos įtaisus. D-PRO ACTION, DPRO924 ir senesnis A500 yra kiti valdymo blokai; jų jungimo schemų ir procedūrų nenaudokite su DPRO500.
Įkišamas radijo imtuvas, nuotolinio valdymo pultai, fotoelementai, apsauginis kraštas ir papildomos sąsajos parenkami pagal komplektaciją. Imtuvas nėra įmontuotas. Vien pakeitus valdymo bloką, nepadidėja leidžiamas TUB4000 pavaros vartų svoris, ilgis ar ciklų skaičius.

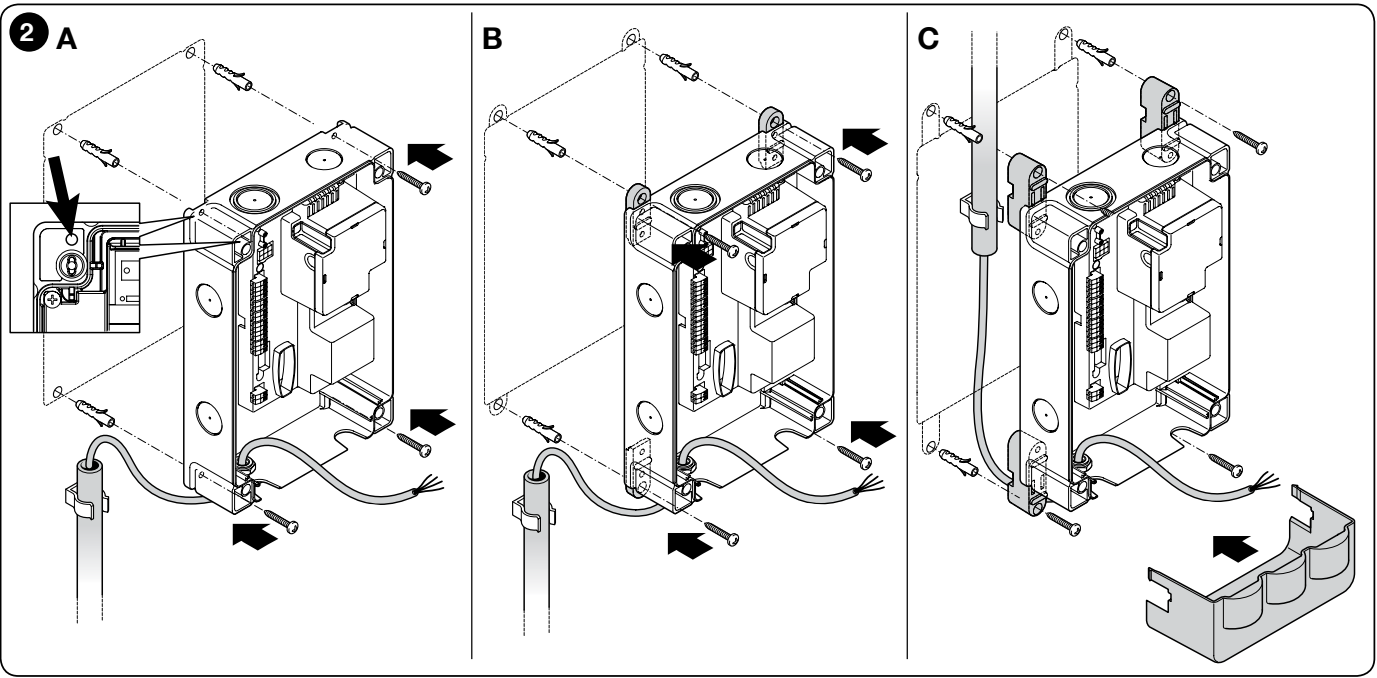

Valdymo dėžės montavimas ir apsauga
Dėžę pritvirtinkite prie tvirto, nejudančio pagrindo, užliejimo nepasiekiamoje vietoje, palikdami laisvą prieigą prie mygtukų ir techninės priežiūros erdvės. Korpuso matmenys: 310 × 210 × 160 mm. Galima tvirtinti tiesiogiai iš dėžės vidaus arba naudoti laikiklius. Pasirenkamas NDA100 rinkinys leidžia kabelius tiesti už dėžės, paliekant iki 2 cm atstumą nuo sienos.
Kabelius tieskite per tinkamas įvores, geriausia – per tam paruoštas angas apačioje. Užsandarinkite įvadus ir apsaugokite nuo vandens patekimo bei kondensato susidarymo kabelių apsauginiuose vamzdžiuose. Korpuso apsaugos klasę patikrinkite ant pristatyto korpuso etiketės ir užtikrinkite ją naudodami tinkamas įvores, sandariklius bei uždarydami dangtį.
DPRO500 maitinimas ir variklio prijungimas
Jungimo darbus turi atlikti kvalifikuotas technikas, atjungęs maitinimą. Prieš pradėdami darbus taip pat apsaugokite nuo atsitiktinio įjungimo. Maitinimo įvade turi būti tinkama apsauga ir atjungimo įtaisas, leidžiantis visiškai atjungti maitinimą. Apsauginį PE laidą pagal schemą prijunkite prie valdymo korpuso ir variklio.
| Jungimas | Paskirtis |
|---|---|
| TUB4000: 3~ 400 V AC | Maitinimo tinklą prijunkite prie LINE L1, L2, L3 ir PE; trifazį variklį – prie MOTOR U, V, W ir PE. TUB4000 turi mechaninius galinius jungiklius. |
| 1~ 230 V AC | Tik atitinkamam vienfaziui varikliui ir tinkamai nustačius maitinimo tiltelį; maitinimo įvadas L1, L3 ir PE. Šis nustatymas nepaverčia TUB4000 230 V varikliu. |
| Variklio U/V/W gnybtai naudojant vienfazę sistemą | U = bendrasis laidas, V = atidarymas, W = uždarymas; taikoma tik tinkamam vienfaziui varikliui. |
| Netinkama judėjimo kryptis | Atjungęs maitinimą, technikas sukeičia V ir W laidus. Tada taip pat patikrina, ar teisingai priskirti atidarymo ir uždarymo galiniai jungikliai. |
Naudodami su TUB4000, taip pat vadovaukitės TUB4000 pavaros kabelių lentele. Maitinimo įvado parinkimas priklauso nuo ilgio ir tiesimo sąlygų; trumpam atskiram įvadui nurodytų verčių negalima automatiškai taikyti ilgam kabeliui iki vartų. Jei per papildomą plokštę iš 400/230 V tinklo norima įjungti 230 V švyturėlį, turi būti ir N laidas.

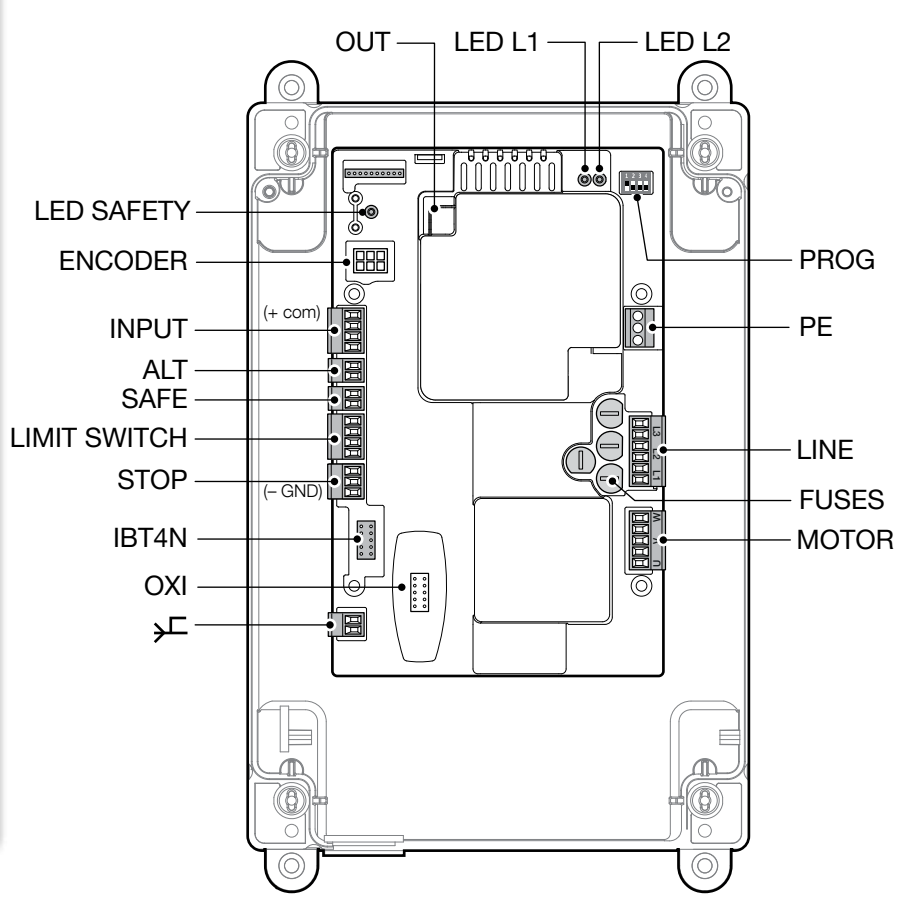

Valdiklio gnybtai ir priedų poliškumas
Pagalbinis maitinimas yra 24 V DC: INPUT 8 / COM = pliusas (+), STOP 7 / GND = minusas (−). Didžiausia bendra apkrovos srovė yra 100 mA. Šį maitinimą atskirkite nuo 12 V išėjimo optiniam kraštui. Prie INPUT, ALT, SAFE ar krašto įėjimų nejunkite tinklo įtampos.
| Gnybtas / jungtis | Kas prijungiama |
|---|---|
| INPUT 8 – COMMON | +24 V DC; bendra valdymo komandų ir pagalbinio maitinimo pliuso jungtis. |
| INPUT 9 – OPEN | Sausasis NO kontaktas tarp 8 ir 9: atidarymas. Kontaktas neturi atskiro +/− poliškumo. |
| INPUT 10 – CLOSE | Sausasis NO kontaktas tarp 8 ir 10: uždarymas. Kontaktas neturi atskiro +/− poliškumo. |
| INPUT 11 – ING1 / PHOTO | Gamykloje nustatytas saugos įėjimas, NC kontakto atžvilgiu prijungtas prie 8. Kitos funkcijos nustatomos per OVIEW; įėjimo paskirtis turi atitikti jo jungimą. |
| ALT | Atskiras saugos įėjimas NC kontaktui. Nepainioti su trijų polių STOP SAFETY EDGE jungtimi. |
| SAFE | Variklio šiluminė apsauga, kai naudojami mechaniniai galiniai jungikliai. Naudojant TUB4000, išlaikykite tikrąjį apsaugos jungimą. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | 1 – bendrasis laidas; 2 – atidarymas; 3 – uždarymo išankstinis galinis jungiklis; 4 – uždarymas. Galiniai jungikliai nepakeičia mechaninių vartų atramų. |
| STOP 5 / 6 / 7 | 5 = +12 V DC OSE; 6 = S signalas; 7 = GND, minusas (−). 8,2 kΩ varžinis kraštas jungiamas tarp 6 ir 7. |
| ENCODER | Su TUB4000 mechaniniais jungikliais nenaudojamas. Šiai komplektacijai netaikykite enkoderio procedūros. |
| OXI / SM | Įkišamas radijo imtuvas su atitinkama SM jungtimi. |
| IBT4N | OVIEW sąsaja; prijungti ir atjungti tik išjungus maitinimą. |
| OUT | Papildoma NDA040 plokštė su dviem potencialo neturinčiais reliniais išėjimais. |

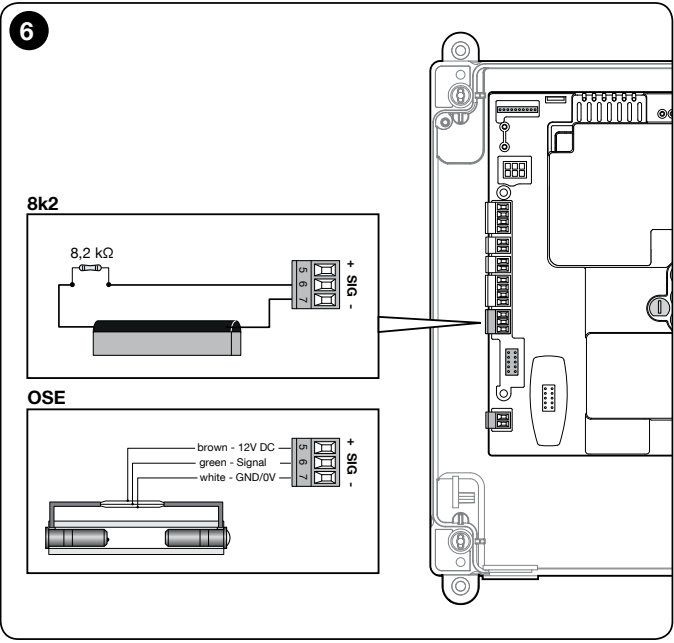

Apsauginis kraštas STOP SAFETY EDGE
Palaikomas 8,2 kΩ varžinis kraštas arba OSE optinis kraštas. Pasikeitus išmokytai būsenai, vartai sustoja ir trumpai pajuda atgal. PHOTO fotoelementas nepakeičia apsauginio krašto, jungiamo prie STOP SAFETY EDGE.
| Krašto tipas | Prijungimas |
|---|---|
| Varžinis 8,2 kΩ | Krašto išėjimas tarp 6 (S) ir 7 (GND). 5 gnybtas šiam kraštui maitinti nenaudojamas. |
| Optinis OSE | 5 = +12 V DC, rudas laidas; 6 = S signalas, žalias; 7 = GND/0 V (−), baltas. Taip pat patikrinkite konkretaus krašto žymėjimą. |
| Daugiau saugos įtaisų | NO/NC/8,2 kΩ derinį technikas turi sujungti pagal instrukcijoje pateiktą schemą. Vienas 8,2 kΩ galinis rezistorius montuojamas atitinkamos saugos grandinės gale; įėjimo nešuntuokite. |
Valdant palaikomu mygtuko paspaudimu, operatorius turi matyti visą judėjimo kelią, o valdymas neturi būti laisvai prieinamas pašaliniams asmenims. Pusiau automatinis režimas reikalauja aktyvaus saugos krašto jėgai riboti; automatiniam režimui papildomai reikia bent vienos fotodaviklių poros. Technikas turi įvertinti visas prispaudimo, kirpimo ir įtraukimo vietas.
NICE EPM fotodaviklių prijungimas
Reliniams fotodavikliams NICE EPM naudokite jų maitinimo ir saugos gnybtus atskirai. EPMB su BlueBUS magistrale nėra tiesioginis šio valdymo bloko relinio EPM pakaitalas.
| EPM | DPRO500 režimu PHOTO |
|---|---|
| TX ir RX: 1 = +, 2 = − | 1 → INPUT 8 / +24 V DC; 2 → STOP 7 / GND (−). EPM pora naudoja ne daugiau kaip 55 mA; visų priedų bendras suvartojimas neturi viršyti 100 mA. |
| RX 4 = COM, RX 5 = NC | 4 → INPUT 8; 5 → INPUT 11 / PHOTO. RX 3 = NO šiam saugos prijungimui nenaudojamas. |
| RX potencialo neturintis kontaktas | COM/NC neturi maitinimo poliškumo; gnybtai 1/2 yra atskiras maitinimas. |
| Veikimo nuotolis | Rekomenduojamas – 15 m, didžiausias – 30 m. Kai atstumas viršija 10 m, pagal EPM instrukciją RX įjunkite +10m trumpiklį; rūkas, lietus ir dulkės gali sumažinti veikimo nuotolį 50 %. |
Prijungę patikrinkite reakciją tiek nutrūkus spinduliui, tiek dingus fotodaviklių maitinimui. Nesirinkite veikimo nuotolio vien pagal didžiausią kataloge nurodytą reikšmę. Šioje prijungimo schemoje EPM maitinami tiesiogiai iš 8 ir 7 gnybtų; nenaudokite fototesto arba budėjimo režimo (Stand-by) prijungimo, skirto kitam valdymo blokui.
TUB4000 pirmasis paleidimas ir padėčių įrašymas
Prieš įjungdami patikrinkite PE, tinkamą įtampą, variklį, mechaninius ribotuvus, galinius jungiklius, uždarą saugos grandinę ir visas apsaugas. Įjungus žalias L2 OK turi reguliariai mirksėti maždaug 1 kartą per sekundę, o raudona SAFETY turi šviesti nuolat. Jei patikra nepavyksta, atjunkite maitinimą ir pašalinkite priežastį.
- Prijunkite bent vieną tinkamą saugos įtaisą prie STOP SAFETY EDGE. DIP 1 nustatykite į ON, likusius DIP – į OFF. Žalias šviesos diodas greitai mirksi, raudonas nedega.
- Laikykite nuspaudę STOP maždaug 3 sekundes, kol raudonas šviesos diodas pradės šviesti nuolat, tada atleiskite mygtuką.
- Nenutraukdami tęskite padėčių įrašymo procedūrą: Perjunkite DIP 1 į OFF. Kai kiti DIP nustatyti į OFF, laikykite nuspaudę Open ir nuveskite vartus iki visiško atidarymo galinio jungiklio. Tada laikykite nuspaudę Close, kol vartai visiškai užsidarys.
- Jei judėjimo kryptis neteisinga, atjunkite maitinimą ir sukeiskite variklio laidus V/W. Jei galiniai jungikliai priskirti atvirkščiai, technikas turi pataisyti jų atidarymo ir uždarymo grandines; DIP 2, skirtas enkoderiui, nėra TUB4000 mechaninių jungiklių sprendimas.
- Sėkmingai įrašę padėtis, pasirinkite norimą veikimo režimą ir atlikite visus funkcinius bei saugos bandymus. Pakeitus krašto tipą arba nutraukus įrašymą, pakartokite visą tolesnę procedūrą.
Raudonas šviesos diodas, sumirksėjęs 9 kartus, nurodo padėčių įrašymo klaidą. Šviesos diodui sumirksėjus 3 kartus, technikas turi patikrinti judėjimo kryptį ir galinių jungiklių priskyrimą; pašalinęs gedimą, jis panaikina klaidą mygtuku STOP ir pakartoja įrašymą. Nebandykite išjungti apsaugų.
DIP veikimo režimai ir automatinė pauzė
| DIP 1 / 2 / 3 / 4 | Režimas |
|---|---|
| OFF / OFF / OFF / OFF | Palaikomas mygtuko paspaudimas: vartai juda tol, kol laikomas nuspaustas mygtukas. |
| ON / OFF / OFF / OFF | Saugos įėjimo ir padėčių įrašymas pagal pirmiau pateiktą procedūrą. |
| OFF / OFF / OFF / ON | Pramoninis režimas: pusiau automatinis atidarymas, uždarymas palaikant mygtuką; būtina įrašyti padėtis. |
| OFF / OFF / ON / OFF | Pusiau automatinis režimas; būtina įrašyti padėtis. |
| OFF / OFF / ON / ON | Automatinis režimas su reguliuojama pauze; būtina įrašyti padėtis ir naudoti atitinkamus saugos įtaisus. |
Kai TUB4000 naudojami mechaniniai jungikliai, DIP 2 palikite išjungtą. Jis skirtas enkoderio krypčiai pakeisti atitinkamoje palaikomoje sistemoje. Jei režimus nustatote per OVIEW, visi DIP turi būti nustatyti į OFF.
- Norėdami įrašyti automatinės pauzės trukmę, nustatykite DIP 3 ir 4 į ON ir visiškai atidarykite vartus.
- Vartams pasiekus atidarytą padėtį, palaukite norimą laiką ir duokite uždarymo komandą. Šis intervalas bus įrašytas kaip pauzės trukmė.
- Norėdami pakeisti trukmę, nustatykite DIP 3 ir 4 į OFF, tada vėl į ON ir pakartokite atidarymo, laukimo bei uždarymo veiksmus. Perjungus DIP 4 į OFF, įrašyta pauzės trukmė ištrinama.
Radijo imtuvas ir nuotolinio valdymo pultai
Valdymo bloke yra SM jungtis įstatomam imtuvui. Tinkamas pasirinkimas – NICE OXIBD; senesnėse sistemose gali būti naudojami SMXI, SMXIS, OXI arba OXIT. Imtuvą įstatykite arba išimkite tik atjungę maitinimą. Nuotolinio valdymo pultą rinkitės pagal konkretų imtuvą ir jo radijo ryšio protokolą. Pulto įrašymo arba ištrynimo procedūra aprašyta imtuvo instrukcijoje; ji nėra DPRO500 atkūrimas į pradinę būseną.
| Imtuvo išėjimas pagrindiniu režimu | DPRO500 komanda |
|---|---|
| 1 | Žingsnis po žingsnio |
| 2 | Dalinis atidarymas, gamykloje nustatytas iki pusės judėjimo kelio; nustatymą galima pakeisti. |
| 3 | Atidaryti |
| 4 | Uždaryti |
Suderinamo imtuvo išplėstinis režimas leidžia naudoti ir kitas komandas, įskaitant Stop, blokavimą bei automatikos atblokavimą. Prieš naudojant patikrinamas imtuvas ir jo nustatymai. Išorinę OXIBD anteną prijunkite pagal instrukciją tiesiai prie imtuvo jungties: laido centrinę gyslą prijunkite prie antenos signalo gnybto, o ekraną – prie atitinkamo įžeminimo kontakto; tai nėra maitinimo +/−.
Išplėtimo moduliai ir signalizavimas
OVIEW ir IBT4N
Programavimą, diagnostiką ir ING1 funkcijos keitimą galima atlikti naudojant OVIEW per IBT4N. Sąsaja įstatoma tik išjungus maitinimą. Nustatydami režimus per OVIEW, DIP palikite nustatytus į OFF. Pakeista įėjimo funkcija turi atitikti tikrąjį įrenginio prijungimą.
Įspėjamoji lemputė per NDA040
DPRO500 išoriniams reliniams išėjimams reikia papildomos NDA040 plokštės į OUT jungtį. Ji turi du potencialo neturinčius relės kontaktus, kurių nustatymus galima keisti per OVIEW. Pats kontaktas maitinimo įtampos netiekia; maitinimas ir apkrova parenkami pagal NDA040 schemą ir ribines vertes.
TUB4000 instrukcijoje pateikta 230 V AC įspėjamosios lemputės prijungimo schema NICE ELAC per NDA040 ir N laidą. AC įspėjamoji lemputė neturi maitinimo +/− polių. Jos negalima jungti prie žemos įtampos INPUT ar STOP gnybtų; DC lemputės negalima jungti prie 230 V. NDA040 relės apkrova ir saugos įėjimai yra atskiros grandinės.
Pavaizduotoje schemoje NDA040 naudojami 4 = COM ir 6 = NO: L3 fazinis laidas jungiamas prie 6, iš 4 gnybto laidas vedamas į vieną įspėjamosios lemputės maitinimo kontaktą, o kitas lemputės kontaktas – prie N. Gnybtas 5 = NC šiam prijungimui nenaudojamas. Per OVIEW reikia nustatyti, kad išėjimas atliktų norimą įspėjamosios lemputės funkciją. Tai 230 V AC perjungimas, be nustatyto +/− poliškumo; darbus technikas atlieka atjungęs maitinimą.
Būsenos indikatorius ant dangtelio
Mygtukų plokštės gnybtų juosta leidžia prijungti indikatorių 24 V DC, daugiausia 5 W: gnybtas 1 = minusas (−), gnybtas 2 = pliusas (+). Didžiausias atstumas – 2 m. Išėjimas neapsaugotas nuo trumpojo jungimo ir nėra tas pats, kas 100 mA pagalbinis maitinimas.
Kai saugos grandinė nutraukta, indikatorius užgęsta; įprasto veikimo metu jis mirksi: 0,5 s įjungtas / 0,5 s išjungtas. Esant rimtam gedimui, kartojama raudono L1 indikatoriaus diagnostika.
Dvi priešpriešinės stumdomos sąvaros
Kiekviena sąvara turi turėti atskirą variklį, valdymo bloką ir galinius jungiklius. Du įrenginiai sujungiami pagal atskirą schemą, pateiktą vadove; naudojant OVIEW, „Open“ nustatomas kaip daugiabučio režimas. Šioje konfigūracijoje kraštinė, raudonas STOP ir šiluminė apsauga veikia tik atitinkamą sąvarą. Visos dviejų sąvarų sistemos apsaugą turi suprojektuoti technikas; tai nėra vienas variklio išėjimas dviem varikliams.
DPRO500 LED diagnostika
Skaičiuokite blyksnius tarp pauzių ir visada atskirkite žalią L2 OK, raudoną L1 WARNING ir atskirą SAFETY. Toks pats kitos spalvos blyksnių skaičius reiškia kitą būseną. Gedimo atveju nejunkite saugos įėjimų trumpikliais.
| Žalia L2 | Reikšmė ir patikra |
|---|---|
| Maždaug 1 kartą per sekundę | Įprastas veikimas po pradinės indikacijos. |
| 2 blyksniai | Suveikė fotoelementas: patikrinkite kliūtį, išlygiavimą, maitinimą arba ar PHOTO įėjimui duotas leidimas. |
| 4 blyksniai | Suveikė STOP arba ALT; pašalinkite priežastį. |
| 6 blyksniai | Apriboti manevrai; patikrinkite eksploatacinę apkrovą. |
| 9 blyksniai | Automatika užblokuota; išsiaiškinę priežastį, atblokuokite atitinkama komanda. |
| Raudona L1 | Reikšmė ir patikra |
|---|---|
| 2 blyksniai | Saugos patikros klaida: patikrinkite prijungtą apsauginę briauną ir iš naujo ją nuskaitykite. |
| 3 blyksniai | Netinkama kryptis / galinių jungiklių priskyrimas. Naudojant mechaninius jungiklius, patikrinkite atidarymo ir uždarymo grandines; pašalinę gedimą, paspauskite STOP ir iš naujo atlikite mokymą. |
| 4 blyksniai | Peržengta saugos galinio jungiklio riba. Atjunkite maitinimą, vadovaudamiesi variklio instrukcija rankiniu būdu perkelkite vartus maždaug į vidurį ir vėl užfiksuokite; technikas turi patikrinti jungiklius bei padėtis ir atkurti veikimą. |
| 5 blyksniai | Vidinės atminties / parametrų klaida. Išjunkite ir vėl įjunkite įrenginį; jei klaida išlieka, atlikite profesionalų atstatymą ir pakartokite diegimą arba kreipkitės dėl plokštės remonto. |
| 6 blyksniai | Kontaktoriaus, plokštės arba variklio jungčių gedimas; atjunkite maitinimą ir pasirūpinkite profesionalia patikra. |
| 7 arba 8 blyksniai | Ryšio arba enkoderio klaida atitinkamoje sistemoje; ši procedūra nėra instrukcija, skirta TUB4000 mechaniniams jungikliams. |
| 9 blyksniai | Galinių padėčių mokymo klaida; patikrinkite prijungimą ir pakartokite mokymą. Jei klaida išlieka, atlikite atstatymą ir nustatykite iš naujo. |
| 10 blyksnių | Viršytas judėjimo laikas; gamyklinis nustatymas – 60 s. Patikrinkite kliūtis, judėjimą ir laikmačio nustatymą OVIEW; nedidinkite laiko, kad paslėptumėte mechaninį gedimą. |
SAFETY šviečia: saugos grandinė uždaryta. SAFETY nešviečia: patikrinkite ALT, ant dangtelio esantį STOP, šiluminę apsaugą ir variklio atblokavimą. Greitas L1/L2 kaitaliojimasis reiškia, kad atnaujinama programinė aparatinė įranga; keturi bendri abiejų LED blyksniai reiškia, kad laukiama atnaujinimo. Atnaujinimą atlieka techninės priežiūros tarnyba.
Įjungus įrenginį, tuščia atmintis sukelia greitą abiejų LED mirksėjimą maždaug 5 s. Jei padėtys išmoktos, žalias LED greitai mirksi maždaug 2 s; vienas lėtas raudonas blyksnis nurodo aptiktą 8,2 kΩ apsauginę briauną, o du lėti blyksniai – OSE. Vėlesnė indikacija vertinama pagal spalvą ir blyksnių skaičių, kaip nurodyta aukščiau.
Visiškas DPRO500 atminties ištrynimas
Atstatant ištrinami valdymo nustatymai. Atstatymą atlikite tik nustačius gedimo priežastį ir užtikrinus vartų saugumą; tai nėra įprastas būdas klaidai pašalinti ar atskiro imtuvo nuotolinio valdymo pulteliams ištrinti.
- Perjunkite DIP 1, 2, 3 ir 4 į padėtį ON; raudonas ir žalias LED greitai mirksi.
- Laikykite nuspaudę STOP maždaug 3 sekundes, kol abu LED ims nuolat šviesti. Atleiskite STOP; po atstatymo LED vėl greitai mirksi.
- Visus keturis DIP jungiklius grąžinkite į padėtį OFF. Pakartokite saugos įtaisų ir padėčių mokymą, nustatykite režimą ir atlikite saugos bandymus.
Bandymas, eksploatavimas ir techninė priežiūra
Prieš perduodami įrenginį, kelis kartus patikrinkite „Open“, „Close“ ir „Stop“, abu galinius jungiklius, visus fotoelementus, apsaugines briaunas ir pėsčiųjų vartelių blokavimą, jei jie įrengti sąvaroje. Patikrinkite sustojimą, mechaninius atmušus ir pavojingas vietas; jei apsauga pagrįsta jėgos ribojimu, technikas taip pat turi atlikti reikiamus matavimus. Vien valdymo bloko bandymai nepakeičia visų vartų patikros.
Laikykitės visos sistemos techninės priežiūros plano. Atjungus maitinimą, patikrinkite gnybtus, kabelius, įvadus, sandariklį, drėgmę, tvirtinimą ir apsauginius laidininkus. Atlikę darbus, pakartokite veikimo ir saugos bandymus. Saugiklį keiskite tik pašalinę gedimo priežastį ir tik tokiu pačiu tipu bei vardine verte. Naudotojui draudžiama dirbti atidarytoje valdymo spintoje.
Nuotolinio valdymo pultelius laikykite vaikams nepasiekiamoje vietoje. Stebėkite vartus jiems judant; į pravažiavimo zoną įeikite tik vartams visiškai atsidarius ir sustojus. Sutrikus veikimui arba pastebėję neįprastą elgesį, išjunkite įrenginį ir kreipkitės į techninės priežiūros tarnybą.
Valdymo bloko techniniai duomenys
| Modelis | NICE DPRO500 su valdymo dėže |
|---|---|
| Naudojimas su TUB4000 | NICE TUB4000 su mechaniniais galiniais jungikliais |
| TUB4000 maitinimas | 3~ 400 V AC, priklausomai nuo variklio ir jo maitinimo kabelio |
| Valdymo bloko maitinimo parinktys | 3~ 400 V AC / 3~ 230 V AC arba 1~ 230 V AC, ±10 %, 50/60 Hz; konkretus variantas parenkamas pagal variklį ir schemą |
| Didžiausia variklio galia | 2,2 kW; tai nėra paties valdymo bloko vartojamoji galia ar nauja TUB4000 riba |
| Vartojamoji galia budėjimo režimu | Mažiau nei 5 W |
| Pagalbinis maitinimas | 24 V DC, maks. 100 mA bendrai: INPUT 8 + / STOP 7 − |
| OSE apsauginė briauna | 5 +12 V DC / 6 signalas / 7 GND − |
| Būsenos indikatorius | 24 V DC / maks. 5 W, 1 − / 2 +; kabelio ilgis iki 2 m, apsaugos nuo trumpojo jungimo nėra |
| Saugikliai | F1: 500 mA, F tipo; F2, F3, F4: 6,3 A, T tipo |
| Valdymo bloko darbinė temperatūra | −20–+50 °C |
| Matmenys / svoris | 310 × 210 × 160 mm / 2,5 kg |
| Montavimas | Tvirtas, nevibruojantis pagrindas; apsauga nuo vandens ir kondensato |
Nepainiokite valdymo bloko verčių su TUB4000 variklio parametrais. Prieš prijungdami, palyginkite pateikto variklio ir valdymo dėžės duomenų lenteles, maitinimo nustatymą ir tikslų plokštės variantą.
Pagalba renkantis ir keičiant valdymo bloką
Susisiekite su mumis nurodykite variklio ir originalios plokštės žymėjimą, pridėkite gnybtų nuotrauką, informaciją apie maitinimą ir priedų sąrašą. Jei įvyko gedimas, nurodykite LED spalvą, blyksnių skaičių ir aplinkybes, kuriomis atsiranda klaida.
