NICE Tub4000 – stumdomųjų vartų pavara iki 4000 kg / 30 m
| Produkto prieinamumas: | į klausimą | Prekė gali būti neprieinama, susisiekite su mumis jei reikia daugiau informacijos. |
|---|
į klausimą
2 322,76 € su PVM
| Svoris |
|---|
| 60 kg |
Produkto aprašymas NICE Tub4000 – stumdomųjų vartų pavara iki 4000 kg / 30 m
NICE TUB4000 yra atskiras pramoninis pavaros mechanizmas stumdomiesiems vartams kurių svoris siekia iki 4 000 kg o ilgis – iki 30 m. Jame yra trifazis 400 V AC variklis, integruotas valdymo blokas DPRO500, mechaninis stabdys, ventiliatorinis aušinimas ir krumpliaratis, skirtas 6 modulio krumpliastiebiui. Jis yra negrįžtamasis; dingus elektrai, reduktorių galima atblokuoti ir vartus stumti rankiniu būdu.
Kada rinktis NICE TUB4000
Jis skirtas dideliems ir sunkiems pramoninių teritorijų stumdomiesiems vartams. Rinkdamiesi įvertinkite vartų svorį, tikrąjį varčios ilgį, judėjimo pasipriešinimą, vėją ir atidarymo bei uždarymo ciklų skaičių. Vartai turi lengvai judėti stumiami rankomis, negali savaime pajudėti ir abiem kryptimis turi turėti tvirtus mechaninius stabdiklius.
| Vartų svoris | Iki 4 000 kg. |
|---|---|
| Vartų ilgis | Iki 30 m; ilgėjant vartams, leidžiamų ciklų per valandą skaičius mažėja. |
| Sistemos maitinimas | 3~ 400 V AC ±10 %, 50 Hz; būtinas apsauginis įžeminimas. |
| Krumpliastiebis | 6 modulis. 4 modulio krumpliastiebis, naudojamas su mažesnėmis pavaromis, nėra tinkamas pakaitalas. |
Ciklų skaičius pagal varčios ilgį
| Varčios ilgis | Maks. ciklų/val. |
|---|---|
| Iki 5 m | 42 |
| Daugiau kaip 5 iki 10 m | 21 |
| Daugiau kaip 10 iki 15 m | 14 |
| Daugiau kaip 15 iki 20 m | 10 |
| Daugiau kaip 20 iki 25 m | 8 |
| Daugiau kaip 25 iki 30 m | 7 |
Vienas ciklas – tai visiškas atidarymas ir uždarymas. Projektuodami vienu metu laikykitės ilgio, svorio ir eksploatavimo apribojimų; vien didžiausias leistinas svoris nepatvirtina, kad pavara tinka konkretiems vartams. Pavyzdžiui, 30 m ilgio varčiai leidžiama iki 7 ciklų per valandą.
Keičiant esamą pavarą taip pat reikia patikrinti priedus, prijungimo būdą ir montavimo vietą.
Integruotas valdymo blokas DPRO500
NICE DPRO500 yra integruotas į TUB4000. Jame yra keturi DIP jungikliai, mygtukai Open/Stop/Close ir SM jungtis radijo imtuvui. TUB4000 galines padėtis nustato mechaniniai ribiniai jungikliai; šioje versijoje ENCODER jungtis nenaudojama.
Galimybė nustatyti patį valdymo bloką kitam maitinimui nepaverčia šio variklio vienfaziu 230 V pavaros mechanizmu. TUB4000 prijungiamas pagal jo vardinę lentelę ir trifazės 400 V versijos schemą.
Kas sudaro pavarą ir ką reikia įsigyti papildomai
- Variklis su reduktoriumi, integruotu valdymo bloku, mechaniniu stabdžiu ir ventiliatoriumi.
- Krumpliaratis 6 modulio, 18 dantų.
- Atblokavimo mechanizmas vartams stumti rankiniu būdu.
- Visai automatinei sistemai reikia konkretiems vartams tinkamo krumpliastiebio, tvirtinimo elementų, mechaninių stabdiklių ir saugos įtaisų. Nuotoliniam valdymui reikia suderinamo imtuvo ir siųstuvų.
Užsakydami suderinsime tvirtinimo medžiagas, krumpliastiebį ir priedus su konkrečia sistema. Atskira pavara nėra pilnai sukomplektuoti automatiniai vartai.
Matmenys ir montavimo vieta

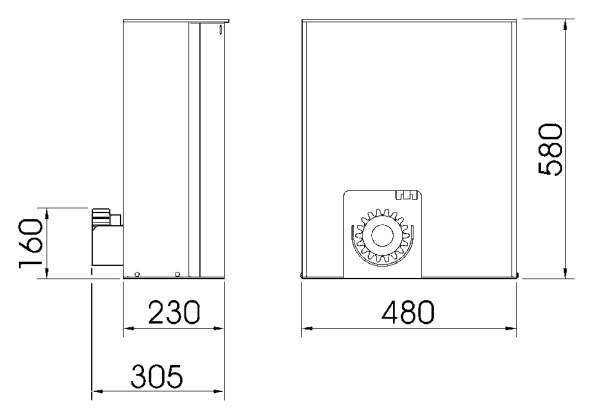

Brėžinyje nurodyta 580 mm aukštis, 480 mm plotis, 230 mm korpuso gylis ir bendras 305 mm matmuo iki krumpliaračio. Krumpliaračio ašis brėžinyje yra aukštyje 160 mm. Matmenys nurodyti milimetrais. Palikite prieigą prie durelių, atblokavimo mechanizmo, ribinio jungiklio ir elektrinio valdymo bloko.
Pagrindo, variklio ir krumpliastiebio montavimas
Montavimo, prijungimo ir bandymo darbus atlieka kvalifikuotas technikas. Prieš atlikdami darbus atjunkite visus maitinimo laidus ir apsaugokite nuo pakartotinio įjungimo. Pagrindas turi būti tvirtas, horizontalus ir apsaugotas nuo užtvindymo. Ruošdami apsauginių vamzdžių kanalus, neleiskite vandeniui ir kondensatui patekti į valdymo bloką.

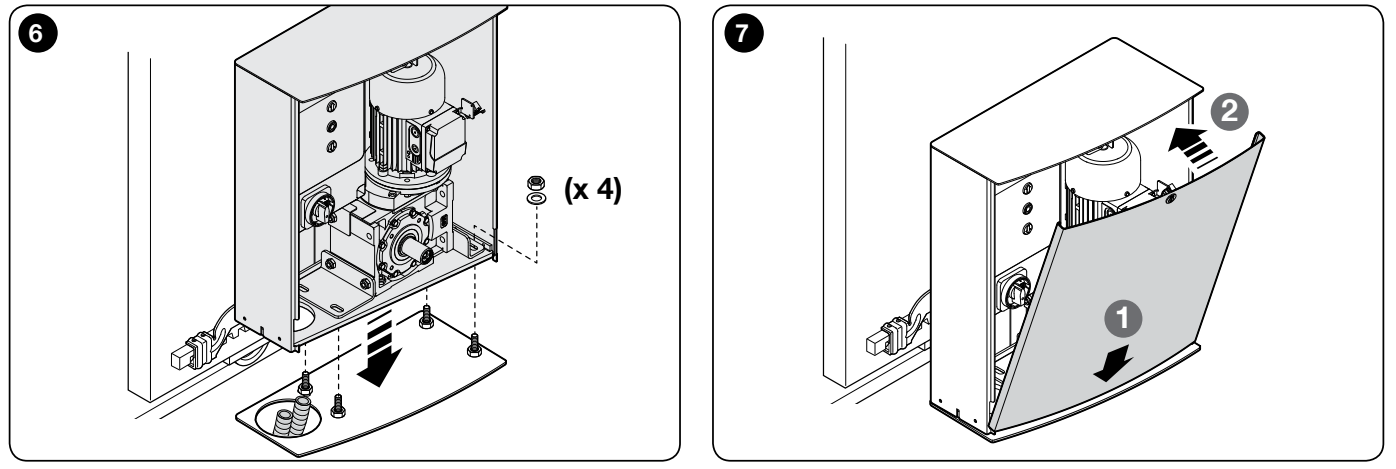

- Ant esamo tinkamo pagrindo naudokite pagrindui pritaikytus tvirtinimo elementus. Įrengdami naują pagrindą, paruoškite duobę ir apsauginių vamzdžių kanalus; pagrindo matmenys nustatomi pagal montavimo vietą.

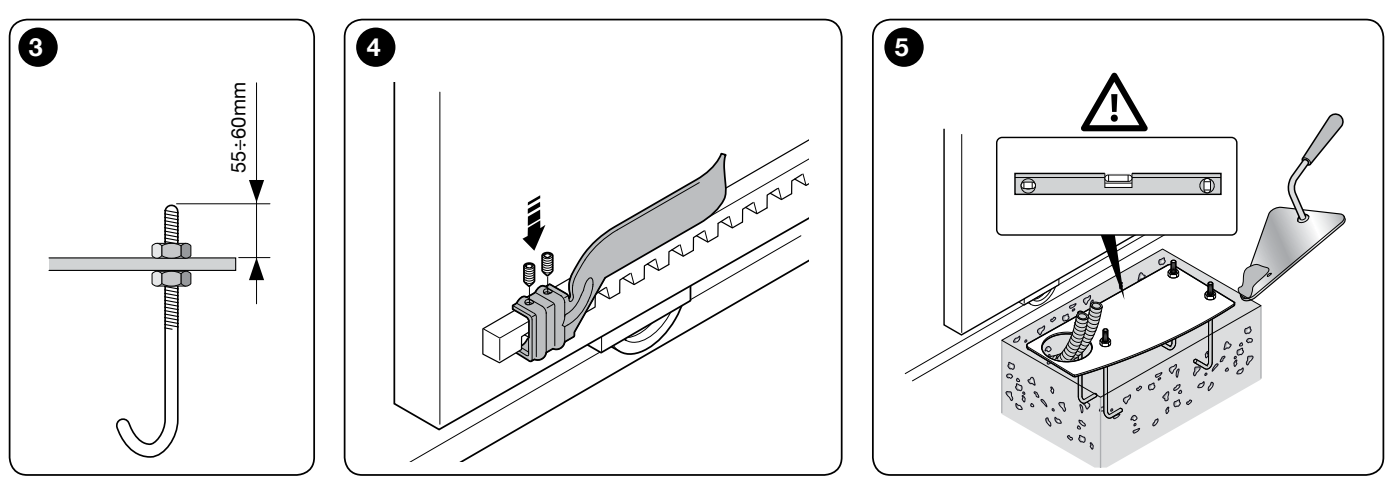

- Pagrindo plokštę su keturiais inkarais sumontuokite lygiagrečiai vartų varčiai ir horizontaliai. Inkaro detalėje nurodytas sriegio išsikišimas 55–60 mm. Leiskite betonui visiškai sukietėti.
- Pastatykite variklį ant plokštės, sulygiuokite su vartų varčia ir pritvirtinkite keturiomis veržlėmis su poveržlėmis. Prieš tęsdami darbus atblokuokite reduktorių.
- 6 modulio krumpliastiebį tvirtinkite nuosekliai per visą vartų judėjimo kelią. Tarp krumpliastiebio ir krumpliaračio palikite 2–3 mm tarpą; vartų svoris neturi tekti pavarai.
- Keliskart pastumkite vartus rankiniu būdu. Patikrinkite, ar krumpliastiebis taisyklingai susikabina, sklandžiai pereina per sujungimus ir per visą ilgį išlaikomas vienodas tarpas.
Galiniai jungikliai ir mechaniniai ribotuvai
Prie krumpliastiebio tvirtinami du laikikliai, kurie valdo atidarymo ir uždarymo galinio jungiklio svirtį. Jie nepakeičia tvirtų mechaninių vartų ribotuvų. Svirtis turi judėti laisvai, o laikikliai veikti tinkama kryptimi.
Suveikus galiniam jungikliui, numatykite maždaug 2–3 cm. Laikiklius nustatykite taip, kad vartai saugiai sustotų prieš mechaninius ribotuvus; patikrinkite sustojimo eigą ir įkaitus varikliui.
Jei sustojimo eiga ilgesnė, technikas patikrins ir sureguliuos mechaninį stabdį. Prieš reguliuojant būtina išjungti maitinimą. Pagal instrukciją ant veleno esančią veržlę iš pradžių reikia pasukti pusę apsisukimo pagal laikrodžio rodyklę; per stipriai priveržus, variklis gali užsiblokuoti. Atlikus pakeitimą, bandymus reikia pakartoti.

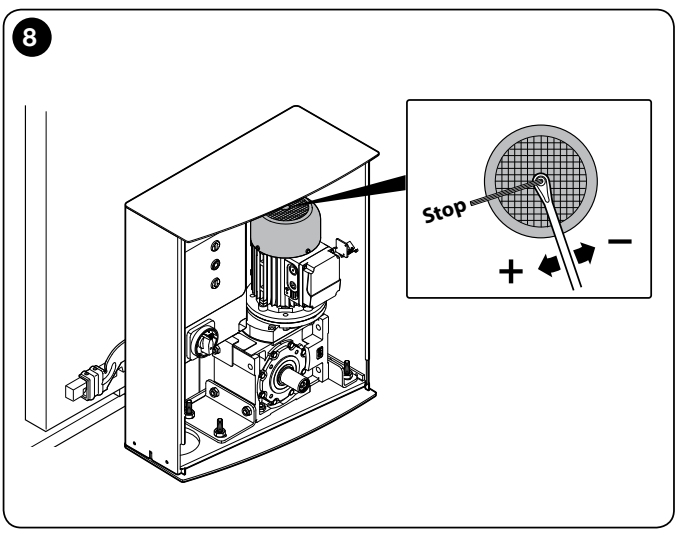

Avarinis atrakinimas dingus elektrai

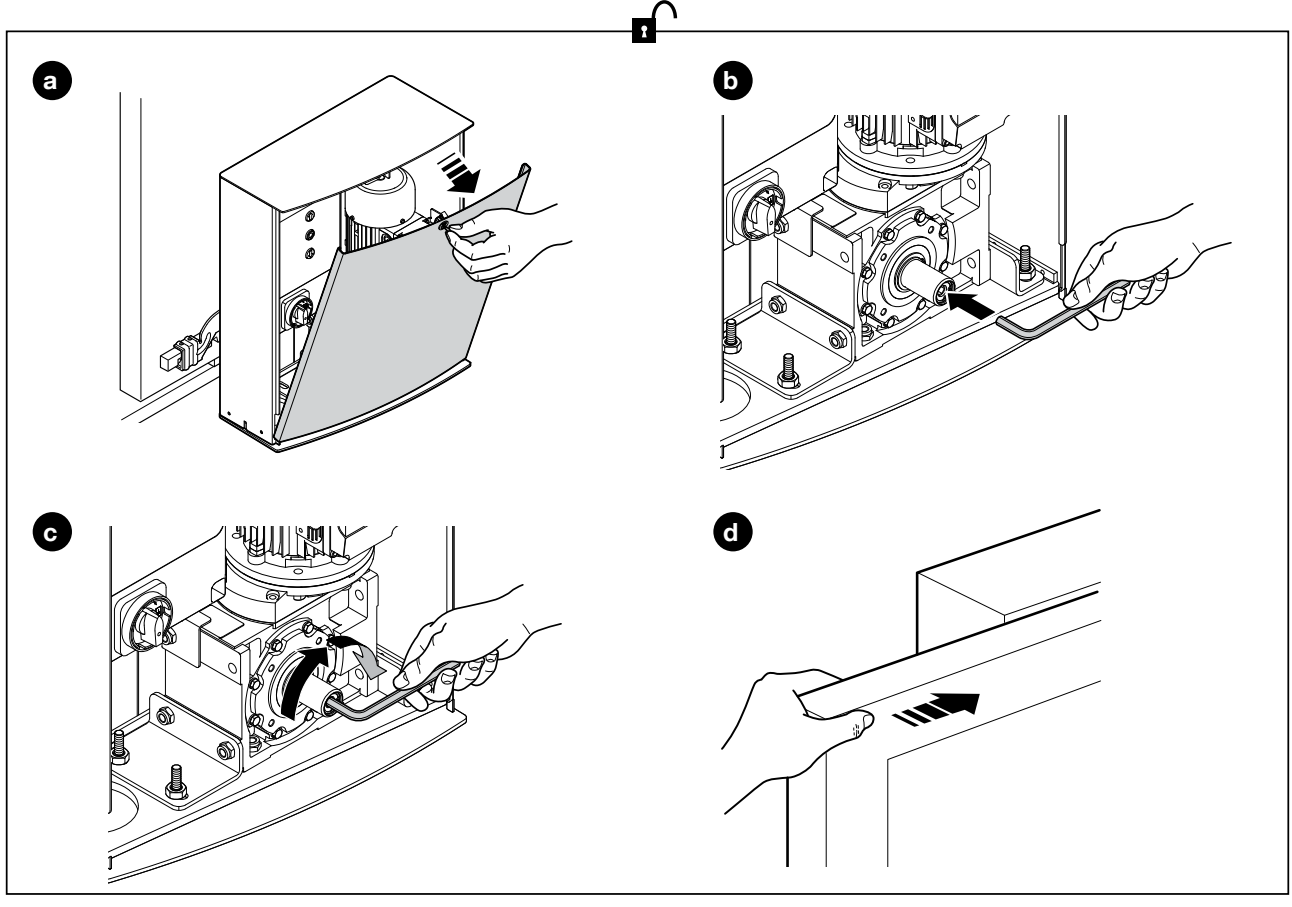

Atrakinkite tik vartams stovint ir išjungus maitinimą. Užfiksuokite vartų varčią, kad ji negalėtų pajudėti savaime. Perduodamas įrangą technikas parodys, kaip tai atlikti, ir perduos raktus.
- Atidarykite pavaros priekinį dangtelį, kaip parodyta paveikslėlyje.
- Įkiškite šešiabriaunį raktą į veleną ir visiškai atlaisvinkite vidinį varžtą, kaip parodyta paveikslėlyje.
- Ištraukite raktą ir uždarykite dureles. Vartus galima atsargiai stumti rankomis.
- Norėdami vėl užfiksuoti pavarą, atlikite veiksmus atvirkštine tvarka. Patikrinkite, ar krumpliaratis tinkamai susikabina ir ar durelės uždarytos; jų apsauginis mikrojungiklis turi būti suveikęs.
Tipinės komplektacijos laidų schema
| Jungtis | Kabelis | Ilgis |
|---|---|---|
| Maitinimo kabelis į pavarą | 4 × 1,5 mm² | Iki 30 m |
| Švyturėlis | 2 × 1 mm² | Iki 20 m |
| Antena | Koaksialinis RG58 | Rekomenduojama mažiau nei 5 m |
| Fotodaviklio siųstuvas TX | 2 × 0,25 mm² | Iki 30 m |
| Fotodaviklio imtuvas RX | 2 kabeliai 2 × 0,25 mm² | Iki 30 m |
| Raktinis jungiklis | 2 kabeliai 2 × 0,25 mm² | Iki 50 m |
| Fiksuotas / judantis saugos kraštas | Pagal saugos krašto tipą ir sąsają | Pagal konkretų įrenginį |
Du kabelius 2 × 0,25 mm² galima pakeisti vienu 4 × 0,25 mm² kabeliu. Jei maitinimo kabelio ilgis viršija 30 m, technikas turi parinkti didesnį skerspjūvį ir tinkamą įžeminimą. Jei fotodaviklio žemos įtampos laidų ilgis viršija 30 m, instrukcijoje reikalaujama naudoti ekraną, įžemintą tik valdymo pusėje. Kabeliai turi būti tinkami aplinkos sąlygoms; lauko instaliacijai gamintojas nurodo, pavyzdžiui, H07RN-F.
Nurodyti skerspjūviai paimti iš tipinės TUB4000 komplektacijos lentelės. 230 V švyturėliui, prijungtam pagal NDA040 schemą, taip pat reikalingas atskiras neutralusis laidas N. Keturių gyslų kabelyje (3 fazės + PE) jo nėra. Todėl parenkant maitinimo kabelį ir apsaugą būtina atsižvelgti į faktinę įrangos komplektaciją.
Judantis saugos kraštas turi būti prijungtas taip, kad ryšys nenutrūktų ir judant vartų varčiai. Laidų skaičių ir sąsają parinkite pagal saugos krašto tipą; dviejų gyslų jungimo pavyzdys iš senesnės tipinės komplektacijos netinka visiems OSE saugos kraštams.

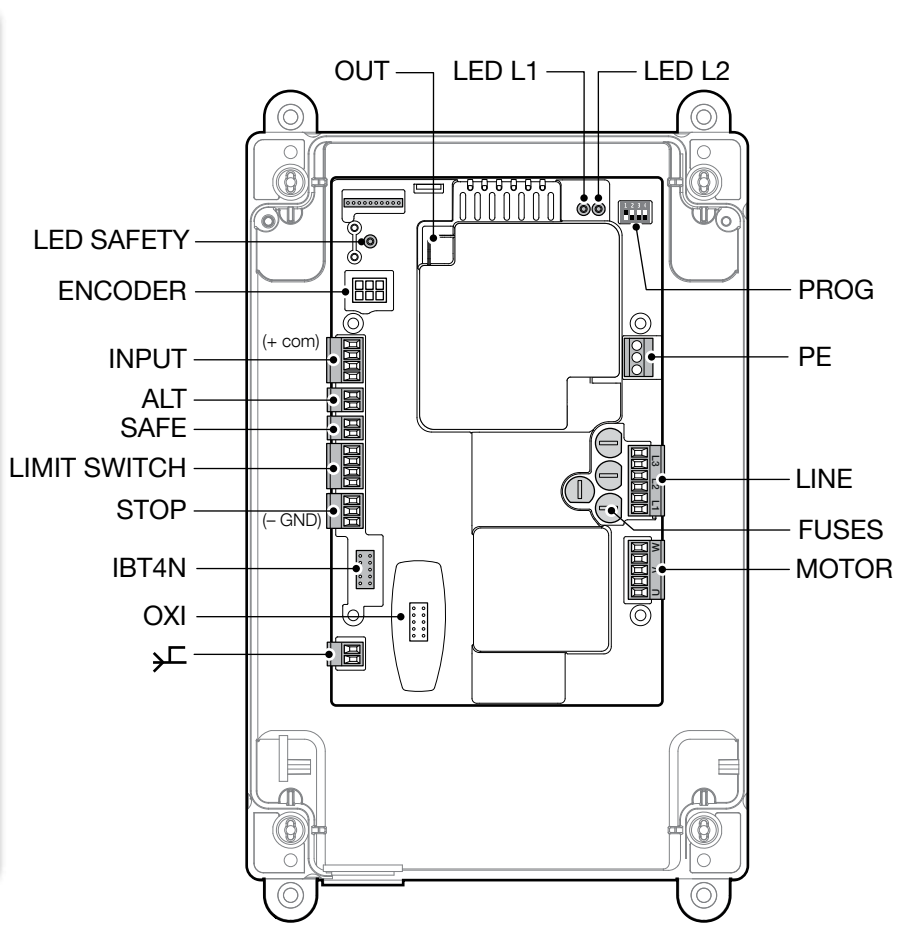

DPRO500 prijungimas ir gnybtų poliškumas
Visus jungimo pakeitimus, imtuvo įstatymą ir aptarnavimo sąsajos prijungimą atlikite tik atjungus maitinimą. 400 V galios kabelius atskirkite nuo žemos įtampos signalinių laidų. Apsauginis PE, neutralusis N ir signalinis GND atlieka skirtingas funkcijas.
| Jungtis / gnybtas | Funkcija |
|---|---|
| LINE L1–L2–L3 / PE | Trifazis 400 V maitinimas ir apsauginis įžeminimas. |
| MOTOR U–V–W | Variklio jungtis; tai nėra DC poliškumas +/−. |
| INPUT 8 COMMON | Bendras valdymo įėjimų taškas ir +24 V DC priedams. |
| STOP 7 GND | Neigiamas polius − / 0 V DC priedų maitinimui. Tarp INPUT 8 (+) ir STOP 7 (−) yra 24 V DC, maks. 100 mA. |
| INPUT 9 OPEN | NO atidarymo kontaktas be potencialo, lyginant su 8 COMMON. |
| INPUT 10 CLOSE | NO uždarymo kontaktas be potencialo, lyginant su 8 COMMON. |
| INPUT 11 ING1 / PHOTO | Gamykloje nustatyta fotodaviklio funkcija: NC kontaktas be potencialo, lyginant su 8 COMMON. Kitą funkciją galima nustatyti per OVIEW. |
| ALT | NC saugos sustabdymo įėjimas; ne priedų maitinimo jungtis. |
| SAFE | Variklio šiluminė apsauga, kai naudojami mechaniniai galiniai jungikliai. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | Bendras kontaktas / atidarymas / išankstinis uždarymo galinis jungiklis / uždarymas – pagal konkrečią variklio laidų schemą. |
| STOP 5 / 6 / 7 | Saugos krašto įėjimas: 5 +12 V DC (rudas OSE laidas), 6 signalas S (žalias), 7 GND − (baltas). |
| STOP 6–7, 8k2 saugos kraštas | Prijunkite 8,2 kΩ varžinį saugos kraštą tarp signalo ir GND pagal schemą. Maitinimo gnybtas 5 nenaudojamas. |
| PUSH BUTTONS | Mygtukai ant dangtelio: Open / Stop / Close. |
| OXI / SM | Atitinkamo tipo įstatomas radijo imtuvas. |
| IBT4N | OVIEW programuotojo prijungimas per IBT4N sąsają. |
| OUT / NDA040 | Galima pridėti du relinius išėjimus su kontaktais be potencialo; jų funkcijos programuojamos per OVIEW. |
| ENCODER | TUB4000 modelyje su mechaniniais galiniais jungikliais nenaudojamas. |
COMMON 8 yra teigiamo poliaus žemos įtampos maitinimas, o ne tinklo neutralusis laidas N. Naudojant OSE saugos kraštą, 5 gnybto 12 V maitinimo negalima supainioti su 24 V fotodaviklio maitinimu. Prie valdymo įėjimų INPUT, ALT ar fotodaviklio kontaktų negalima prijungti tinklo įtampos. NDA040 reliniai išėjimai yra atskira grandinė, skirta apkrovai pagal švyturėlio schemos.

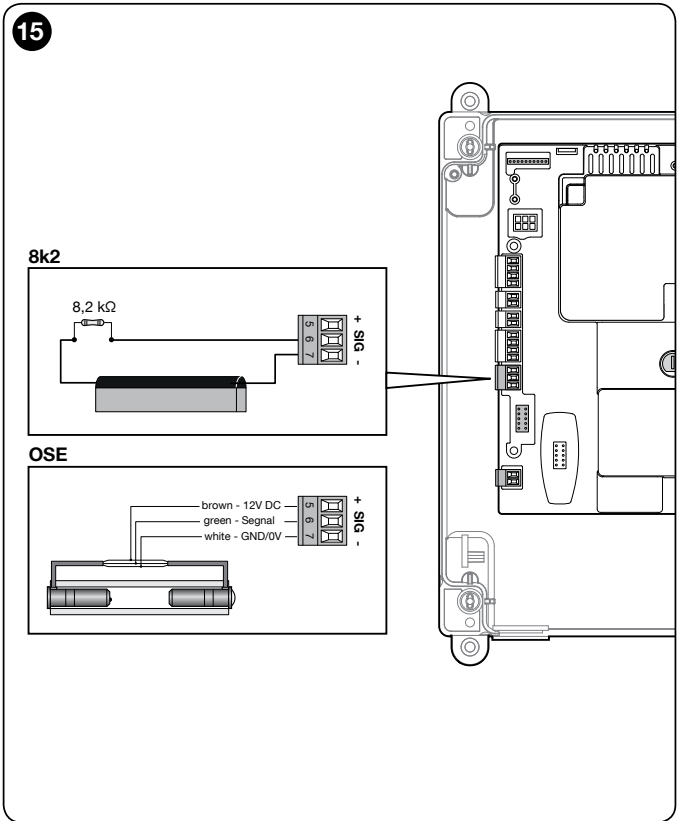

8k2 arba OSE saugos briauna
Suveikus saugos briaunos įėjimui, judėjimas sustabdomas ir trumpam pakeičiama jo kryptis. DPRO500 mokymosi metu atpažįsta prijungtą tipą 8k2 arba OSE. Pakeitus briauną arba jos prijungimą, atpažinimą reikia pakartoti. Mokymosi metu prie STOP SAFETY EDGE įėjimo turi būti prijungtas bent vienas saugos įtaisas; vien fotodaviklis, prijungtas prie INPUT 11, jo neatstoja. Briaunos negalima pakeisti laidine jungiamąja sąvarža.
NO arba NC briaunas reikia prijungti su 8,2 kΩ rezistoriumi tiksliai pagal instrukciją. Kelios briaunos sujungiamos į vieną kontroliuojamą grandinę su tinkamu galiniu elementu; nejunkite jų bet kaip. Pusiau automatinio veikimo režimui instrukcijoje reikalaujama aktyvios jautriosios briaunos, o automatiniam režimui papildomai reikia bent vienos fotodaviklių poros.
DPRO500 fotodavikliai
Naudokite tinkamą maitinimą turinčius relinius fotodaviklius, pavyzdžiui, NICE EPM. DPRO500 neturi „BlueBUS“, todėl EPMB negalima jungti prie INPUT kaip EPM pakaitalo. Pagrindinei PHOTO funkcijai ING1 paliekamas numatytasis fotodaviklio nustatymas.
Fotodaviklių veikimo nuotolį pasirinkite pagal pravažiavimo plotį. EPM naudingasis veikimo nuotolis yra 15 m; gamintojas nurodo didžiausią 30 m nuotolį. Kai atstumas tarp TX ir RX viršija 10 m, technikas turi pakeisti trumpiklį +10m ant RX imtuvo pagal EPM instrukciją. Rūkas, lietus ir dulkės gali sumažinti veikimo nuotolį 50 %, todėl didžiausias 30 m nuotolis negarantuoja patikimo tokio pat pločio pravažiavimo stebėjimo. Pasirinkite konkrečiai vietai tinkamą modelį ir patikrinkite, ar jis veikia.
| EPM | DPRO500 |
|---|---|
| TX ir RX 1 | Plius + → INPUT 8 COMMON, +24 V DC. |
| TX ir RX 2 | Minusas − → STOP 7 GND, 0 V DC. |
| RX 4 COM | → INPUT 8 COMMON. |
| RX 5 NC | → INPUT 11 ING1 / PHOTO. |
| RX 3 NO | Saugos funkcijai PHOTO nenaudojamas. |
| Srovės sąnaudos | EPM pora naudoja daugiausia apie 55 mA. Valdymo išėjimo bendra maksimali srovė yra 100 mA; dviem tokioms poroms jau reikia kitokio maitinimo sprendimo. |
Sumontuokite fotodaviklius vieną priešais kitą ir patikrinkite jų lygiavimą. Jei naudojamos kelios poros, įvertinkite jų tarpusavio trukdžius ir bendras srovės sąnaudas. EPM sinchronizavimas, aprašytas naudojant kintamosios srovės maitinimą, automatiškai neveikia, kai EPM maitinamas nuolatine srove iš DPRO500. Atskiras fotodaviklių ir saugos grandinių maitinimo šaltinis, jei jo reikia, turi būti parinktas techniko.
Švyturėlis ir būsenos indikatorius

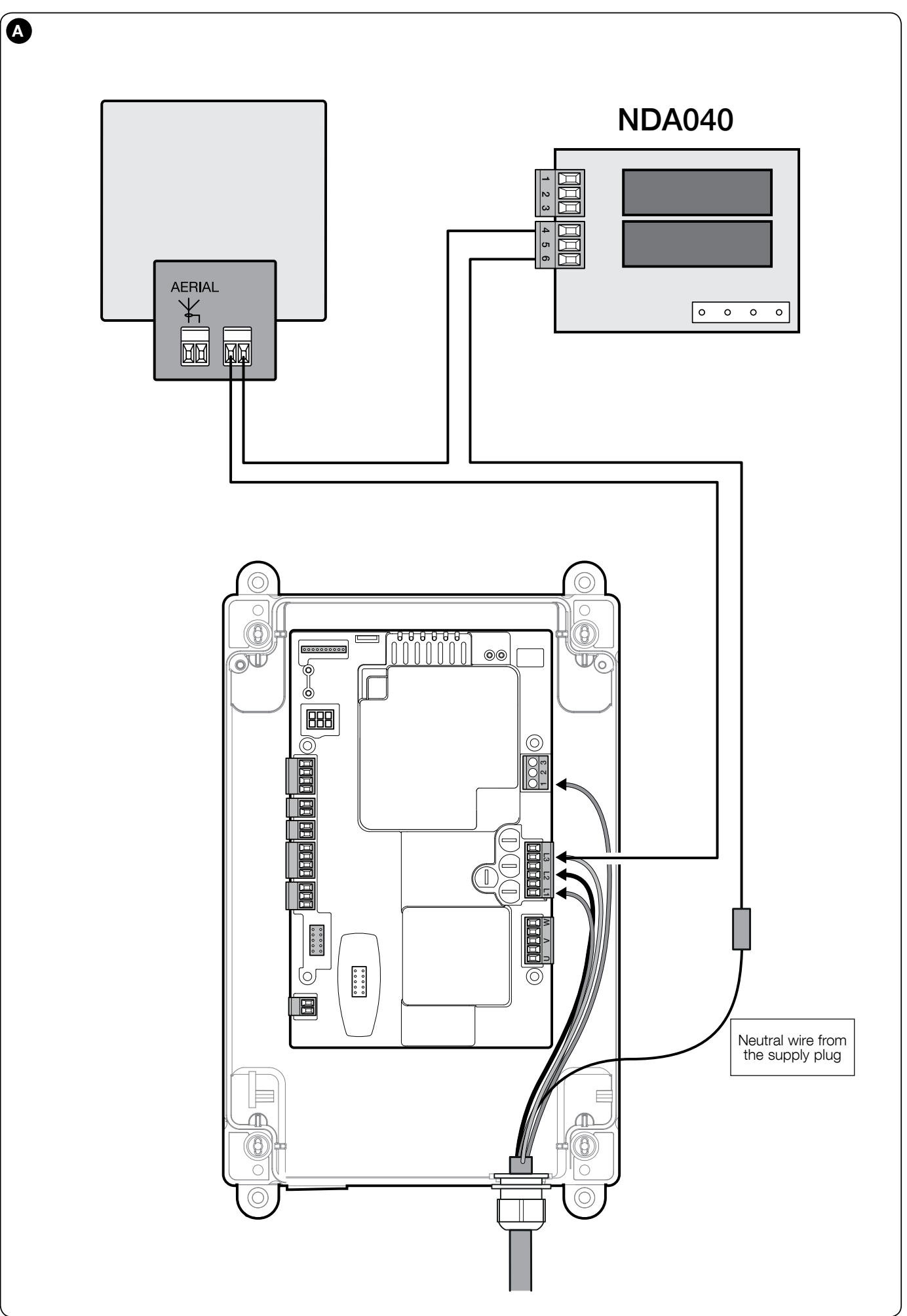

Išoriniam švyturėliui DPRO500 naudojama išplėtimo plokštė NDA040. Jos relės išėjimai yra be potencialo; jie patys švyturėlio nemaitina. Funkciją technikas nustato naudodamas OVIEW. 230 V AC NICE ELAC originalioje schemoje toliau pateiktas prijungimas, įskaitant laidą N iš maitinimo tinklo. ELAC negalima jungti prie 400 V tarp fazių.
Schemoje švyturėlis ir jo antena pavaizduoti funkciniu principu. Dabartinis ELAC turi atskirus gnybtus, nurodytus jo instrukcijoje. Žymėjimas AERIAL reiškia anteną; švyturėlio maitinimas jungiamas prie FLASH. Maitinant kintamąja srove, nuolatinės srovės poliškumo ženklai +/− netaikomi.

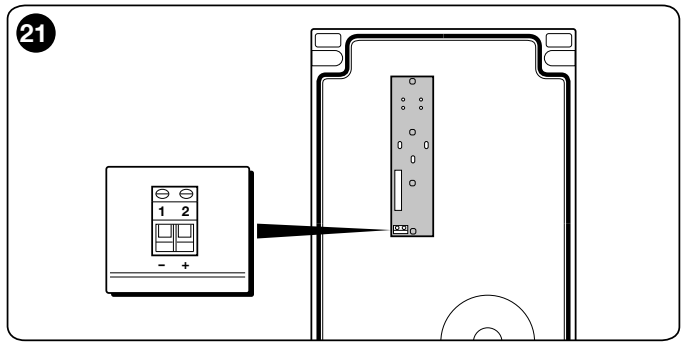

Atskiras būsenos indikatorius mygtukų plokštėje turi 1 gnybtą minusui − ir 2 gnybtą pliusui +, 24 V DC, maks. 5 W, o laido ilgis – ne daugiau kaip 2 m. Šis išėjimas neapsaugotas nuo trumpojo jungimo ir nepakeičia švyturėlio ar fotodaviklių maitinimo.
Pirmasis TUB4000 įjungimas ir mokymasis
Prieš mokymą nustatykite mechaninių galinių jungiklių laikiklius, patikrinkite stabdį, reduktoriaus fiksavimą ir saugos įrangą. Pradėkite išjungę visus keturis DIP jungiklius (OFF). Bėgių kelias turi būti laisvas. Ilgų vartų atveju technikas taip pat patikrina judėjimo laiko limitą; pradinis nustatymas 60 s gali būti nepakankamas visam važiavimui; jį galima pakeisti naudojant OVIEW.
- Įjungę patikrinkite žalią LED indikatorių L2 OK, kuris turi reguliariai mirksėti maždaug kartą per sekundę. Raudonas indikatorius SAFETY turi šviesti nuolat. Taip pat patikrinkite fotodaviklių būseną. Jei būsena netinkama, išjunkite maitinimą ir pašalinkite gedimą.
- Kad būtų atpažintas saugos įėjimas, nustatykite DIP 1 ON. Žalias LED indikatorius greitai mirksi, raudonas nešviečia. Laikykite nuspaudę STOP maždaug 3 s, kol raudonas LED indikatorius pradės nuolat šviesti, tada atleiskite mygtuką.
- Nedelsdami tęskite padėčių mokymą, jo nepertraukdami. Nustatykite DIP 1 OFF; kiti DIP jungikliai lieka OFF. Laikykite nuspaudę Open, kol vartai visiškai atsidarys ir sustos ties atidarymo galiniu jungikliu, tada laikykite nuspaudę Close, kol visiškai užsidarys ir sustos ties uždarymo galiniu jungikliu.
- Jei paspaudus Open vartai juda priešinga kryptimi, nedelsdami sustabdykite juos ir išjunkite maitinimą. Pagal schemą technikas sukeičia variklio laidus V ir W, tada dar kartą patikrina judėjimo kryptį ir tinkamą galinių jungiklių veikimą.
- Kai raudonas indikatorius sumirksi tris kartus ir padaro pauzę, patvirtinkite klaidą mygtuku STOP. Tada, išjungę maitinimą, pataisykite sukeistą atidarymo ir uždarymo galinių jungiklių prijungimą ir pakartokite atpažinimą. Devyni mirksniai reiškia padėčių mokymosi klaidą; pašalinę jos priežastį, pagal instrukciją ištrinkite valdymo bloko atmintį ir pakartokite saugos įtaiso bei padėčių atpažinimą.
- Pakartotinai patikrinkite judėjimą, sustojimą, briauną, fotodaviklius ir STOP funkciją. Pasirinktą pusiau automatinį arba automatinį režimą įjunkite tik sėkmingai atlikę patikrą.
Saugos įtaisų atpažinimas ir padėčių mokymas atliekami nuosekliai. Jei procesas nutraukiamas, atpažinimą reikia pakartoti. Nepainiokite LED indikatoriaus SAFETY saugos grandinėje su raudonu diagnostiniu LED indikatoriumi L1 WARNING.
DPRO500 veikimo režimai
| DIP 1 / 2 / 3 / 4 | Režimas |
|---|---|
| OFF / OFF / OFF / OFF | Budintis valdymas: judėjimas vyksta laikant nuspaustą atitinkamą valdiklį. |
| ON / bet kuri padėtis / OFF / OFF | Įrenginių ir padėčių atpažinimas pagal pirmiau aprašytą procedūrą. |
| OFF / OFF / OFF / ON | Pramoninis režimas: pusiau automatinis atidarymas, uždarymas valdant budinčiam operatoriui; išmokius padėtis. |
| OFF / OFF / ON / OFF | Pusiau automatinis režimas; išmokius padėtis. |
| OFF / OFF / ON / ON | Automatinis režimas su reguliuojama pauze; išmokius padėtis. |
DIP 2 keičia enkoderio sukimosi kryptį. TUB4000 su mechaniniais jungikliais nenaudokite šios funkcijos netinkamai variklio sukimosi krypčiai taisyti. Jei režimus nustatote per OVIEW, instrukcijoje nurodoma DIP jungiklius nustatyti į OFF padėtį.
Automatinio uždarymo pauzės nustatymas
- Sėkmingai išmokus padėtis, nustatykite DIP 3 ir 4 į ON.
- Duokite visiško atidarymo komandą. Nuo visiškai atidarytos padėties pasiekimo išmatuokite norimą pauzės trukmę.
- Praėjus šiai pauzei, duokite uždarymo komandą; valdiklis įsimins trukmę.
- Norėdami pakeisti nustatymą, DIP 3 ir 4 nustatykite į OFF, tada vėl į ON ir pakartokite procedūrą. Perjungus DIP 4 į OFF, įsiminta pauzė ištrinama.
Išplėstinius nustatymus, įėjimo ING1 funkciją, laiko limitą ir relinius išėjimus galima valdyti per IBT4N ir OVIEW. Sąsają prijunkite ir atjunkite tik išjungę maitinimą.
TUB4000 nuotolinio valdymo pultas
Plokštėje yra jungtis SM SMXI, SMXIS, OXI imtuvams arba atitinkamam suderinamam tipui. NICE OXIBD parenkamas kartu su suderinamais pulteliais atsižvelgiant į radijo protokolą. Imtuvą įstatykite tik atjungę maitinimą; pultelių kodai išsaugomi imtuvo atmintyje.
| Imtuvo išėjimas pagrindiniu režimu | DPRO500 komanda |
|---|---|
| 1 | Žingsnis po žingsnio |
| 2 | Dalinis atidarymas; gamyklinis nustatymas – pusė eigos, galima keisti |
| 3 | Atidarymas |
| 4 | Uždarymas |
OXIBD atveju išorinė antena jungiama tiesiai prie imtuvo gnybtų pagal jo instrukciją; senesnė antenos prijungimo schema pagrindinėje plokštėje jam automatiškai netaikoma. Poravimo ir trynimo procedūra priklauso nuo konkretaus imtuvo. DPRO500 atstata nepakeičia pultelių valdymo imtuve.
TUB4000 priedai
| Elementas | Pasirinkimas |
|---|---|
| Fotoelementai | NICE EPM su reliniu NC kontaktu; laikykitės DC poliškumo ir 100 mA išėjimo srovės ribos. |
| Signalinė lemputė | NICE ELAC 230 V AC per NDA040 ir tinkamai maitinamą relės grandinę pagal schemą. |
| Apsauginė briauna | Varžinė 8k2 arba OSE, pagal DPRO500 briaunos įėjimą. |
| Radijo imtuvas | NICE OXIBD arba kitas tinkamas palaikomas SM imtuvas; taip pat pasirinkite suderinamus pultelius. |
| Programavimas | NICE IBT4N + OVIEW nustatymams ir diagnostikai. |
| Valdymas | NICE DPRO500 su dėže kaip atskira serviso prekė. Senojo A500 išplėtimo plokštė PIU nepakeičia NDA040. |
Dveji vienas prieš kitus slankiojantys vartai
Kiekvienai vartų pusei reikia atskiro variklio, valdiklio ir galinių jungiklių. Dviejų DPRO500 sujungimo schema pateikta atskirai instrukcijoje; režimas „Open“ per OVIEW nustatomas kaip daugiabučio režimas. Šioje schemoje briaunos, raudonojo STOP mygtuko ir šiluminės apsaugos suveikimas veikia tik atitinkamą vartų pusę. Visų vartų pusių apsaugą turi suprojektuoti technikas.
DPRO500 diagnostika
Skaičiuokite blyksnių grupes tarp pauzių ir atkreipkite dėmesį į LED spalvą. Žalias L2 OK indikatorius rodo darbinę būseną, raudonas L1 WARNING – klaidą. SAFETY LED nuolat šviečia, kai saugos grandinė uždara; jei jis užgesęs, patikrinkite ALT, korpuso STOP mygtuką, šiluminę apsaugą ir atblokavimą.
| Žalias L2 | Reikšmė |
|---|---|
| Reguliarus blyksnis maždaug 1 kartą per sekundę | Įprastas valdiklio veikimas po pradinės signalizacijos. |
| 2 blyksniai | Suveikė fotoelementas arba nėra leidimo pravažiuoti; patikrinkite, ar nėra kliūties ir ar tinkamai sulygiuota. |
| 4 blyksniai | Suveikė STOP arba ALT; nustatykite priežastį. |
| 6 blyksniai | Viršytas manevrų skaičiaus limitas. |
| 9 blyksniai | Automatika užblokuota; patikrinę priežastį, atblokuokite atitinkama komanda. |
| Raudonas L1 | Reikšmė ir veiksmai |
|---|---|
| 2 blyksniai | Saugos bandymo klaida; patikrinkite apsauginę briauną ir pakartokite jos atpažinimą. |
| 3 blyksniai | TUB4000 su mechaniniais jungikliais patvirtinkite klaidą STOP mygtuku, tada, išjungę maitinimą, pataisykite sukeistus atidarymo ir uždarymo laidus. Netaisykite naudodami enkoderio DIP 2. |
| 4 blyksniai | Peržengtas saugos galinis jungiklis; saugiai atjungę maitinimą, rankiniu būdu grąžinkite vartus į tarpinę padėtį, patikrinkite nustatymus ir užfiksuokite pavarą. Tada technikas mygtuku STOP atkurs veikimą. |
| 5 blyksniai | Vidinės atminties klaida; būtina specialisto patikra, o jei klaida išlieka – atstata ir naujas nustatymas arba plokštės remontas. |
| 6 blyksniai | Kontaktoriaus klaida; patikrinkite galios grandinę ir valdiklį. |
| 7 / 8 blyksniai | Ryšio / enkoderio klaida. TUB4000 naudoja mechaninius jungiklius; patikrinkite pasirinktą konfigūraciją ir valdiklį. |
| 9 blyksniai | Padėčių išmokimo klaida; pašalinkite priežastį, ištrinkite valdiklio atmintį ir pakartokite saugos įtaiso bei padėčių atpažinimą. |
| 10 blyksnių | Judėjimo laikas baigėsi; patikrinkite kliūtis, judėjimo kelią ir laiko ribą OVIEW sistemoje. |
Įjungus maitinimą, greitai mirksintys L1 ir L2 LED indikatoriai 5 s reiškia, kad atmintis tuščia. Jei padėtys įsimintos, žalias LED indikatorius greitai mirksi 2 s; raudonas vienu lėtu blyksniu patvirtina 8k2, dviem – OSE. Pakaitomis greitai mirksintys raudonas ir žalias indikatoriai reiškia, kad atnaujinama programinė įranga; keturi vienalaikiai blyksniai – kad laukiama atnaujinimo.
Visiškas nustatymų ištrynimas
Technikas atlieka atstatymą tik po diagnostikos. Ištrinami įsiminti valdymo duomenys ir atkuriami numatytieji nustatymai. Nustatykite DIP 1–4 į ON, maždaug 3 s laikykite nuspaudę STOP, kol nuolat švies ir raudonas, ir žalias LED indikatoriai, atleiskite STOP, o atlikę atstatymą visus DIP jungiklius grąžinkite į OFF padėtį. Tada reikia iš naujo aptikti saugos įtaisus ir padėtis, nustatyti režimą ir atlikti saugos bandymus.
Sauga, bandymai ir priežiūra
Prieš perduodamas vartus, technikas kelis kartus patikrina jų atidarymą, uždarymą ir sustabdymą, ribinius jungiklius, visas fotoelektrines užtvaras, saugos briaunas ir avarinio stabdymo funkciją. Patikrina sustojimo eigą ir saugą visame judėjimo kelyje; jei apsauga veikia ribodama smūgio jėgą, atlieka ir atitinkamą matavimą. Vien tik reguliavimo rezistoriaus nustatymas ar fotoelektrinės užtvaros prijungimas nepakeičia visų vartų bandymo.
Laikykitės montuotojo nurodyto priežiūros plano atsižvelgdami į naudojimo intensyvumą. Tikrinami tvirtinimai, korozija, krumpliaratis ir krumpliastiebis, mechaninis stabdys, ribiniai jungikliai, kabeliai, durelės ir visi apsauginiai įtaisai. Po priežiūros atliekamas veikimo ir saugos bandymas.
Išjungęs maitinimą, naudotojas gali pašalinti iš judėjimo kelio lapus ir akmenis, o lengvai drėgna šluoste nuvalyti pasiekiamus paviršius ir fotoelektrinių užtvarų optiką. Jei vartai neįprastai triukšmingai veikia, trūkčioja arba sugenda, jų nebenaudokite ir kreipkitės į techninės priežiūros tarnybą. Nejunginėkite saugos įėjimų trumpikliais. Nuotolinio valdymo pultelius laikykite vaikams nepasiekiamoje vietoje, o į pravažiavimą įeikite tik vartams visiškai atsidarius ir sustojus. Atidaryta pėsčiųjų vartelių anga vartų sąvaroje turi blokuoti variklį.
TUB4000 techniniai duomenys
| Modelis | NICE TUB4000 |
|---|---|
| Valdymo blokas | DPRO500, įmontuotas |
| Maitinimas | 3~ 400 V AC ±10 %, 50 Hz |
| Maks. naudojamoji galia | 580 W |
| Vardinė srovė | 1,6 A |
| Vardinis sukimo momentas | 65 Nm |
| Didžiausias sukimo momentas | 216 Nm |
| Greitis esant vardiniam sukimo momentui | 0,16 m/s (maždaug 9,5 m/min) |
| Maks. vartų svoris / ilgis | 4 000 kg / 30 m; tinkamumas priklauso nuo eksploatavimo sąlygų |
| Ciklų skaičius | Pagal ilgio lentelę |
| Krumpliaratis | Z = 18; modulis 6; dantų žingsnis 18,8 mm |
| Apsaugos klasė | IP54 |
| Izoliacijos klasė | I; būtinas apsauginis įžeminimas |
| Darbinė temperatūra | −20 iki +55 °C |
| Montavimo matmenys | Brėžinys mm: aukštis 580, plotis 480, korpuso gylis 230, iki krumpliaračio 305 |
| Svoris | 60 kg |
Techninės vertės galioja esant 20 °C ±5 °C aplinkos temperatūrai. Rinkdamiesi atsargines dalis ir valdymo įrangą, nurodykite tikslų modelį ir etiketėje pažymėtą variantą.
