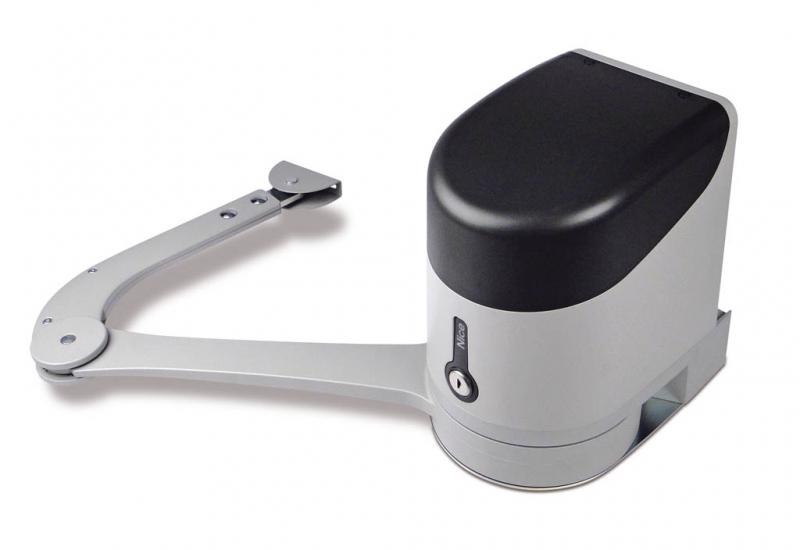

NICE Hyke HK7224 – varstomų vartų pavara be valdymo bloko, skirta iki 3,5 m / 330 kg vartų sąvarai
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
501,02 € su PVM
| Svoris |
|---|
| 9,50 kg |
Produkto aprašymas NICE Hyke HK7224 – varstomų vartų pavara be valdymo bloko, skirta iki 3,5 m / 330 kg vartų sąvarai
NICE HYKE HK7224 yra šarnyrinė negrįžtamoji pavara vienai varstomųjų vartų sąvarai. Variklis 24 V DC su enkoderiu ir reguliuojama šarnyrine rankena.
HK7224 komplekte nėra valdymo bloko. Tai antrasis variklis dvivėriams vartams, jungiamas prie pavaros NICE HYKE HK7024, kurioje yra visos sistemos valdymo blokas. HK7224 negalima tiesiogiai jungti prie 230 V. Priedai jungiami ir nustatomi HK7024 bloke.
Pavara skirta sąvaroms iki 3,5 m arba iki 330 kg pagal naudojimo grafiką. Ji tinka ir intensyvesniam naudojimui; leistinas darbo režimas priklauso nuo apkrovos, montavimo ir temperatūros. Nutrūkus elektros tiekimui, pavarą galima atblokuoti rankiniu būdu raktu.
Valdymo blokas ir suderinami priedai
Vienas valdymo blokas, esantis HK7024 valdo vieną arba abi sąvaras. Toliau pateiktas prijungimo ir programavimo aprašas skirtas HKA2R10 su SM jungtimi, aštuoniais LED indikatoriais L1–L8 ir 12 padėčių variklio parinkikliu. Prieš jungdami priedus, patikrinkite tikrosios plokštės žymėjimą ir išdėstymą.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymas | Vieno arba dviejų HYKE variklių valdymas. Variklių prijungimas. | Integruotas į NICE HYKE HK7024. Atsarginė plokštė NICE HKA2R10; pakaitinę plokštę rinkitės pagal įrengtos plokštės kartą. |
| Imtuvas ir siųstuvas | Nuotolinis valdymas pagal imtuvo kodavimo sistemą. Susiejimas ir komandos. | OXIBD į SM jungtį + ON2E arba MYGO4. Siųstuvas ir imtuvas turi naudoti suderinamą radijo sistemą. |
| Apsauginiai fotoelementai | Pravažiavimo apsauga parenkama pagal montavimo vietą. Prijungimas ir adresavimas. | NICE EPMB prie BlueBUS magistralės. Du laidai be poliškumo; kiekvienai porai priskiriamas atskiras adresas. |
| Įspėjamoji lemputė | Įspėja apie judėjimą ir signalizuoja apie gedimus. FLASH išėjimas. | NICE ELDC žemai įtampai; švyturėlio funkcijos FLASH išėjimas tiekia 12 V DC, daugiausia 21 W. 230 V švyturėlis čia netinka. |
| Apsauginis kraštas | Pavojingų vietų apsauga, suveikianti palietus kliūtį. STOP įėjimas. | Apsauginio krašto parinkimas su tinkamu 8,2 kΩ išėjimu; prijungimo būdą rinkitės pagal konkrečių vartų keliamą riziką. |
| Valdymas raktiniu jungikliu | Komandos perjungimas be įtampos. SbS, OPEN ir CLOSE įėjimai. | NICE KIO su NO kontaktu. Apšvietimas maitinamas atskirai, laikantis leistinos apkrovos. |
| Atrakinti iš išorės | Rankinis atidarymas, jei dingus elektrai negalite pasiekti pavaros. | NICE KIO + KA1, 6 m troselis. Atskira mechaninė funkcija, nepriklausanti nuo elektrinio valdymo signalo. |
| Atsarginis maitinimas | Keli manevrai dingus elektros tinklo įtampai. Akumuliatoriaus pasirinkimas ir prijungimas. | NICE PSS124 su tinkamos kartos kabeliu. Akumuliatorius jungiamas prie HK7024 valdymo bloko, o ne tiesiogiai prie HK7224. |
| Elektrinė spyna | Papildomas varčios užrakinimas, priklausomai nuo jos konstrukcijos. ELS išvestis. | Spyna, skirta 12 V AC, maks. 15 VA. Išvestis turi likti nustatyta elektros spynai, o ne šviestuvui. |
Atskiras variklis ir vartų valdymo blokas
| Modelis | Kas įeina į komplektą ir kaip naudojama |
|---|---|
| HK7024 | Pavara su lankstine svirtimi, montavimo laikikliais, rankiniu atrakinimu ir integruotu valdymo bloku. Valdo vieną varčią arba, kartu su HK7224, dvi varčias. |
| HK7224 | Pavara su lankstine svirtimi ir rankiniu atrakinimu, be atskiro valdymo bloko. Antrąją varčią valdo HK7024 esantis valdymo blokas. |
| Atskira pavara ir komplektas | Imtuvas, nuotolinio valdymo pultas, fotoelementai, signalinė lempa ir atsarginis akumuliatorius ne visada būna komplekte su atskiru varikliu. Įrangą palyginkite konkretaus komplekto aprašyme. |
Komplektai vienai arba dviem varčioms
Komplektuose yra imtuvas OXIBD ir nuotolinio valdymo pultas ON2E. Versijoje su fotoelementais papildomai yra EPMB; versijoje su priedais taip pat yra ELDC. Du varikliai nedidina vienos varčios ribinių parametrų.
| Viena varčia | Atskira pavara | Dvi varčios |
|---|---|---|
1 × HK7024. Vienas HKA2R10 valdymo blokas. | Atskira HK7224 pavara
Vienas variklis. Be valdymo bloko. |
1 × HK7024 + 1 × HK7224. Vienas HKA2R10 valdymo blokas. |
Ilgis, svoris ir vieta pavarai
3,5 m ir 330 kg yra atskiros didžiausios ribos. Su visa ilgio svirtimi leidžiama naudoti 3,5 m ilgio ir iki 200 kg svorio varčią arba iki 330 kg svorio varčią, kurios ilgis neviršija 1,8 m. Tarpines reikšmes nustatykite pagal grafiką, atsižvelgdami į vienos varčios ilgį ir svorį.
A = visa svirtis, B = sutrumpinta svirtis. Horizontalioji ašis rodo varčios ilgį metrais, vertikalioji – svorį kilogramais. Sutrumpinę svirtį, naudokite apatinę B kreivę; atidarymo kampas turi būti ne didesnis kaip 90°. Sutrumpintai svirčiai negalima taikyti visos svirties ribinių parametrų.
Pavarai reikia bent tokio pločio laisvos montavimo vietos: 210 mm. Įvertinkite visą svirties judėjimo trajektoriją ir atstumą iki sienos ar tvoros; toliau pateikti matmenys apibrėžia montavimo geometriją, o ne universalų stulpo dydį.
Laikiklių ir lankstinės svirties montavimas
Montavimo, elektros prijungimo ir bandymų darbus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus atjunkite elektros tinklą ir, jei yra, akumuliatorių. Vartai turi lengvai judėti per visą eigą, savaime neatsidaryti ir neužsidaryti, o jų tvirtinimo elementai neturi laisvai klibėti.
Variklio montavimo laikiklis turi būti horizontalus ir tvirtai pritvirtintas prie pagrindo. Svirties laikiklį tvirtinkite prie laikančiojo varčios rėmo, o ne prie silpnos užpildo dalies. Pavarą sumontuokite taip, kad būtų saugu pasiekti raktą ir atrakinimo svirtį. Montavimo vieta neturi būti užliejama; prireikus pavarą montuokite aukščiau virš žemės. Kabelius nutieskite taip, kad vanduo ir kondensatas nepatektų į pavarą.
| E atstumas | Svirties pasirinkimas |
|---|---|
| E – ne mažiau kaip 650 mm | Visa svirtis; kampą ir A/B atstumus nustatykite pagal montavimo grafiką. |
| E – nuo 300 iki 650 mm | Sutrumpinta svirtis; atidarymo kampas – ne didesnis kaip 90°, o varčios svoris vertinamas pagal griežtesnį grafiką. |
| E – mažiau nei 300 mm | Nurodytas montavimo būdas neleistinas. Pasirinkite kitą padėtį arba kitą tinkamą sprendimą. |
A yra pavaros laikiklio padėtis vyrių ašies atžvilgiu; B yra vyrių ašies poslinkis nuo montavimo paviršiaus, kaip parodyta brėžiniuose. Abi reikšmės pateiktos milimetrais.
- Išmatuokite B ir pasirinkite norimą atidarymo kampą. Naudojant visą svirtį, didžiausias kampas yra 110°.
- Grafike nuo B reikšmės brėžkite horizontalią liniją iki norimo kampo srities. Iš susikirtimo taškų nustatykite leistiną A reikšmių intervalą. Pavyzdžiui, kai B = 200 mm, o atidarymo kampas 110°, A yra maždaug 300–345 mm.
- Surinkite tiesią ir lenktą svirtis su kaiščiais bei fiksavimo žiedais. Sumontavus variklio ir vartų varčios laikikliai turi būti viename horizontaliame lygyje.
- Variklio laikiklį naudokite kaip šabloną, paruoškite keturias tvirtinimo vietas ir pritvirtinkite jį tinkamais inkarais. Pritvirtinkite variklį prie laikiklio dviem komplekte esančiais varžtais.
- Atblokuokite variklį. Kai svirtis yra visiškai ištiesta, nustatykite laikiklio padėtį ant vartų varčios kuo labiau išstūmę svirtį, kad ji sustotų galinėje padėtyje. Laikiklį pritvirtinkite horizontaliai ir užfiksuokite kaištį bei fiksavimo žiedą.
- Rankomis patikrinkite visą judėjimo kelią. Svirtis neturi atsitrenkti į sieną, tvorą ar vartų varčią, o jos judėjimas neturi sudaryti neapsaugotų prispaudimo ar nukirpimo vietų. Tada sureguliuokite mechaninius ribotuvus ir vėl užblokuokite variklį.
Montavimas su sutrumpinta svirtimi
Jei svirtis sutrumpinta, montavimo diagramoje pasirinkite A reikšmę iš 90°–95° intervalo; faktinis vartų varčios atidarymo kampas negali viršyti 90°. Laikiklio padėtis ant vartų varčios nustatoma, kai variklis atblokuotas: prispauskite lenktą svirtį prie uždarytos vartų varčios iki jos galinės padėties. Išlaikykite ne mažesnį kaip 300 mm E matmenį, ne didesnį kaip 90° atidarymo kampą ir laikykitės apatinės ribinių verčių kreivės. Bandomojo atidarymo rankomis metu laikykite laikiklį prie vartų varčios ir patikrinkite, ar lenkta svirtis arba jos lankstas neatsitrenkia į kliūtį. Laikiklį pritvirtinkite tik patikrinę visą judėjimo kelią.
Mechaniniai atidarymo ir uždarymo ribotuvai
- Atblokuokite variklį ir rankomis perkelkite vartų varčią į norimą atidarymo padėtį.
- Variklio apačioje pasukite plastikinį diską A ir nustatykite angą po svirtimi, kaip parodyta paveikslėlyje.
- Įstatykite ribotuvą B į artimiausią tinkamą padėtį. Jis turi tinkamai užsifiksuoti; palyginkite žymas OK/NO.
- Pasukite diską taip, kad ribotuvas negalėtų iškristi. Tiksliai sureguliuokite reguliavimo varžtu C.
- Jei vartai neturi ant žemės įrengto uždarymo ribotuvo, tokiu pačiu būdu sureguliuokite ir uždarymo ribotuvą. Galiausiai tvirtai priveržkite veržlę D, kad diskas negalėtų savaime pasisukti.
- Pakeitę ribotuvų padėtį, atlikite iš naujo išmokykite padėtis ir atlikite bandymus.
Avarinis atblokavimas nutrūkus elektros tiekimui
Prieš atblokuodami sustabdykite vartų judėjimą ir atjunkite maitinimą. Įsitikinkite, kad vartų varčia negali pajudėti savaime; pučiant vėjui ją prilaikykite.
- Įkiškite raktą A ir pasukite jį 90° pagal laikrodžio rodyklę.
- Ištrauktą svirtelę B pasukite 90° prieš laikrodžio rodyklę. Vartų varčią galima judinti rankomis.
- Norėdami vėl užblokuoti, grąžinkite svirtelę į vertikalią padėtį ir įspauskite ją į lizdą. Pasukite raktą 90° prieš laikrodžio rodyklę ir ištraukite jį.
- Įstūmę svirtelę, rankomis pajudinkite vartų varčią kelis centimetrus atidarymo kryptimi, kad pavara visiškai užsiblokuotų. Prieš įjungdami elektrinį valdymą patikrinkite, ar svirtelė visiškai įstumta ir pavara užblokuota. Jei saugos įtaisas sugedęs, nenaudokite vartų, kol gedimo priežastis nepašalinta.
Variklių ir priedų elektros jungčių prijungimas
Prieš atidarydami dangtį atjunkite 230 V maitinimą ir atsarginę bateriją. Maitinimą ir apsauginį įžeminimą turi prijungti kvalifikuotas specialistas. Instaliacijoje turi būti įrenginys, leidžiantis visiškai atjungti maitinimą, o kabeliai turi būti pritvirtinti taip, kad jų nebūtų galima ištraukti.
Atidarykite HK7024 dangtį, pakelkite valdymo bloką ir kabelius tieskite per apatinę įvadinę angą. Maitinimo kabelį pritvirtinkite kabelio laikikliu. HK7224 variklio maitinimą ir atskirą enkoderio kabelį gauna iš HK7024 valdymo bloko.
| Kabelis | Skerspjūvis ir didžiausias ilgis |
|---|---|
| Maitinimo tinklas į HK7024 | 3 × 1,5 mm², iki 30 m. Jei maitinimo kabelis ilgesnis, naudokite 3 × 2,5 mm² kabelį; automatizavimo įrangą apsauginio įžeminimo laidu įžeminkite pagal instaliacijos projektą. |
| Antrasis variklis HK7224 | 3 × 1,5 mm², iki 10 m. Du darbiniai laidai ir apsauginis laidas, pagal variklio gnybtų žymėjimą. |
| Antrojo variklio enkoderis | 2 × 1 mm², iki 10 m. Variklio ir enkoderio kabelius galima pakeisti vienu 5 × 1,5 mm² kabeliu; atskirus laidus prijunkite prie atitinkamų gnybtų. |
| BlueBUS | 2 × 0,5 mm², iki 20 m; ilgesniam nei 20 m, bet ne ilgesniam kaip 40 m kabeliui – 2 × 1 mm². |
| Signalinė lempa | 2 × 0,5 mm², iki 20 m. |
| Antena | Ekranuotas RG58 kabelis, ne ilgesnis kaip 20 m; rekomenduojama naudoti trumpesnį nei 5 m kabelį. |
| OPEN/CLOSE jungiklis | Du 2 × 0,5 mm² kabeliai arba vienas 4 × 0,5 mm² kabelis, iki 50 m. |
| Elektrinė spyna | 2 × 1 mm², iki 6 m. |
M1, M2 ir enkoderiai
M2 yra vartų varčia, kuri atsidaro pirma; M1 užsidaro pirmas. Vienos varčios sistemoje naudojama M2 išvestis ir atitinkamas ENC2 įėjimas; M1 nenaudojamas. Kai yra dvi vartų varčios, kiekvienam varikliui priskirkite atskirą enkoderį. Naudokite šiai sistemai tinkantį standartinį HK7224 variklį.
Prijunkite darbinius laidus prie kraštinių variklio gnybtų, pažymėtų M; apsauginį laidą prijunkite prie gnybto su įžeminimo simboliu. Prijunkite enkoderius prie atitinkamų porinių gnybtų ENC1/ENC2, poliškumas nesvarbus. Norėdami pakeisti sukimosi kryptį, atjungę maitinimą sukeiskite tik kraštinius atitinkamo variklio darbinius laidus, o ne apsauginį laidą.
HKA2 valdymo bloko schema
Legenda: FLASH = signalinė lempa, EL/ELS = elektrinė spyna, OGI = atvirų vartų indikatoriaus lemputė, TX/RX = fotoelementų siųstuvas / imtuvas, NO = normaliai atviras kontaktas, NC = normaliai uždaras kontaktas. Schemoje pavaizduoti įėjimai ir jų funkcijos; įrangą pasirinkite pagal konkrečią sistemą.
Priedų gnybtai, įtampa ir poliškumas
| Gnybtas | Funkcija ir prijungimas |
|---|---|
| Pagalbinis maitinimas | SbS (+) ir STOP (−), 24 V DC, bendra srovė – iki 200 mA. Naudokite pagalbinį maitinimo kontaktą, esantį ties SbS gnybtu, kaip teigiamą, o pagalbinį maitinimo kontaktą ties STOP gnybtu – kaip neigiamą. Prieš prijungdami patikrinkite atitinkamus kontaktus sumontuotoje plokštėje; visa komandų įėjimo kontaktų pora nėra maitinimo išvestis. Šis maitinimas skirtas smulkiems priedams, o ne varikliui, signalinei lempai ar elektrinei spynai maitinti. |
| BlueBUS | Du laidai ryšiui ir maitinimui; poliškumas +/− nesvarbus. Pagal įrenginių suvartojamą srovę galima prijungti iki 15 BlueBUS įrenginių. EPMB jungiami lygiagrečiai. |
| FLASH | Kai naudojama švyturėlio funkcija 12 V DC, daugiausia 21 W; tinka ELDC. DC maitinimą prijunkite pagal konkrečių gnybtų ir įrenginio žymėjimą. Poliškumo nenustatykite pagal gretimą išėjimą; jei plokštės žymėjimas neįskaitomas, prijungimą turi patikrinti technikas. |
| ELS | 12 V AC, daugiausia 15 VA elektrinei spynai; naudojant AC, pliusas ir minusas neskiriami. Kai L5 = ON, išėjimas perjungiamas į apšvietimo funkciją 24 V DC (−30/+50 %), daugiausia 4 W. Keisdami funkciją, pasirinkite šiai įtampai tinkamą įrenginį ir laikykitės jo DC poliškumo. |
| OGI | Atvirų vartų indikatoriaus lemputė 24 V DC (−30/+50 %), daugiausia 4 W; galima valdyti mažą relę. Kai L8 = ON, funkcija pakeičiama į techninės priežiūros indikatorių. Jei naudojamas įrenginys, kuriam svarbus DC poliškumas, patikrinkite išėjimo žymėjimą pačioje plokštėje. |
| SbS | Žingsninė komanda per NO bepotencialis kontaktas, be poliškumo. Nejunkite įėjimo prie išorinio įtampos šaltinio. |
| OPEN / CLOSE | Atidarymas / uždarymas per NO bepotencialiai kontaktai, be poliškumo. Kai L7 = ON, CLOSE funkcija gali būti pakeista į dalinį atidarymą. |
| STOP | NC, NO arba 8,2 kΩ įėjimas, priklausomai nuo įsiminto įrenginio. Tai nėra universali maitinimo gnybtų pora; kontaktų prijungimas aprašytas toliau. |
Pagalbinis maitinimas ir komandos kontaktas atlieka skirtingas funkcijas. Nejunkite priedų maitinimo prie abiejų vienos SbS arba STOP poros kontaktų ir netrumpinkite poros, kai iš jos imamas maitinimas. HKA2R10 pagalbinis maitinimas išlieka prieinamas ir įjungus Standby režimą.
STOP, saugos briauna ir varteliai vartuose
Pakeitus įsimintą būseną, STOP iš karto sustabdo judėjimą ir trumpam pakeičia jo kryptį. Keli NO kontaktai jungiami lygiagrečiai, o keli NC kontaktai – nuosekliai. Varžines saugos briaunas prijunkite pagal konkretaus įrenginio instrukcijas; nejunkite jų kartu su atsitiktiniu trumpikliu.
Jei vartų varčioje įrengti varteliai, jų kontrolinis kontaktas turi blokuoti elektrinį judėjimą, kai varteliai atidaryti. Po kiekvieno STOP prijungimo pakeitimo atlikite įrenginių įsiminimą ir saugos bandymus. Fotobangos ir jautrioji briauna saugo nuo skirtingų pavojų; viena automatiškai nepakeičia kitos.
BlueBUS fotobangos
Fotobangų siųstuvą TX ir imtuvą RX EPMB prijunkite dviem laidais prie BlueBUS, poliškumas nesvarbus. Kiekvienoje poroje TX ir RX adresavimas turi sutapti, o nuo kitų porų – skirtis. Prijungę arba pašalinę įrenginį, pakartokite įsiminimo procedūrą.
| Adresas | Ką saugo ir kaip reaguoja |
|---|---|
| PHOTO / PHOTO II | PHOTO maždaug 50 cm aukštyje, PHOTO II – maždaug 100 cm aukštyje; išorinės poros. Uždarant sustabdo ir pakeičia judėjimo kryptį. |
| PHOTO1 / PHOTO1 II | PHOTO1 maždaug 50 cm aukštyje, PHOTO1 II – maždaug 100 cm aukštyje; vidinės poros. Uždarant sustabdo ir pakeičia judėjimo kryptį; atidarant sustabdo, o spinduliui atsilaisvinus, tęsia judėjimą. |
| PHOTO2 / PHOTO2 II | Atidarymo zonos apsauga. Atidarant sustabdo ir pakeičia judėjimo kryptį. |
| PHOTO3 | Šiai HYKE prijungimo schemai netinka. |
Jungiklių padėtis turi atitikti pasirinktą funkciją, o ne vien fotobangos fizinio montavimo vietą. Visą adresavimo ir prijungimo informaciją rasite ir EPMB kortelėje.
Pirmasis paleidimas ir valdymo bloko patikra
Visi toliau nurodyti mygtukai ir LED yra HK7024 valdymo bloke. HK7224 neturi savo programavimo funkcijos. Prieš prijungiant maitinimą, kabeliai, atramos, dangčiai ir apsauginiai elementai turi būti patikimai sumontuoti.
- Nustatykite varčias maždaug į eigos vidurį, užfiksuokite variklių pavaras ir atlaisvinkite judėjimo zoną.
- Prijungus maitinimą, LED BlueBUS turi mirksėti maždaug kartą per sekundę. TX ir RX fotobangų LED turi rodyti, kad maitinimas yra, o švyturėlis FLASH ramybės būsenoje turi būti išjungtas.
- Jei maitinimo nėra arba jis neįprastas, išjunkite įrenginį ir patikrinkite prijungimą bei saugiklius. Jei aptikta problema, įsiminimo procedūros netęskite.
- Prieš įsimindami padėtis, selektoriumi pasirinkite tinkamą variklį ir įsiminkite įrenginius.
12 padėčių variklio tipo selektorius
Standartiniams varikliams HK7024 + HK7224 nustatykite DIP 10 = ON, visas kitas padėtis 1–9, 11 ir 12 = OFF. Oview sistemoje tai atitinka žymėjimą HYKE. Selektorių nustatykite atjungę maitinimą ir visada prieš įsimindami padėtis. HYKE HS nustatymas čia netinka.
BlueBUS įrenginių ir STOP įsiminimas
- Vienu metu paspauskite ir laikykite Open ▲ + Stop/Set.
- Kai L1 ir L2 pradės greitai mirksėti (maždaug po 3 sekundžių), atleiskite abu mygtukus.
- Palaukite, kol atpažinimas bus baigtas. STOP turi šviesti, o L1/L2 – užgesti. L3/L4 gali pradėti mirksėti, taip pranešdami, kad reikia įsiminti padėtis.
- Įsiminimas būtinas ir neprijungus fotobangų, taip pat kiekvieną kartą pridėjus arba pašalinus įrenginį. Tada pakartokite saugos bandymus.
Varčių padėčių įsiminimas
Pirmiausia reikia įsiminti įrenginius ir tinkamai nustatyti variklio selektorių. Mechaninės atramos turi būti tvirtos, o jėga – tinkama vartams. Įsiminimo metu stebėkite abu variklius ir visą judėjimo zoną.
Automatinis įsiminimas
- Vienu metu paspauskite ir laikykite Stop/Set + Close ▼.
- Kai L3 ir L4 pradės greitai mirksėti (maždaug po 5 sekundžių), atleiskite mygtukus.
- Valdymo blokas lėtai uždarys M1 iki atramos, lėtai uždarys M2 iki atramos, lėtai atidarys M2 ir M1 iki atramų, o galiausiai greitai uždarys abi varčias. Naudojant vieną variklį, įsimenama tik atitinkama M2 varčia.
- Sėkmingą užbaigimą patvirtina užgesę L3 ir L4. Tada patikrinkite kelis įprastus atidarymo ir uždarymo ciklus.
- Jei judėjimo kryptis arba seka neteisinga, sustabdykite judėjimą mygtuku Open arba Close. Prieš taisydami atjunkite elektros tinklą ir akumuliatorių. Sukeitę M1/M2, sukeiskite ir jų enkoderius; jei judėjimo kryptis neteisinga, sukeiskite konkretaus variklio kraštinius darbinius laidus.
- Jei suveikia fotobanga arba STOP, įsiminimas nutraukiamas ir pradeda mirksėti L1. Pašalinę priežastį, pakartokite procedūrą nuo pradžių.
Rankinis įsiminimas ir padėčių reikšmės
Rankinis įsiminimas leidžia nustatyti padėtis atskirai. Trumpai paspaudus Open/Close, perjungiama LED indikacija; palaikius nuspaustą, valdomas variklis. Padėtis 0 – uždarymo galinė padėtis, padėtis 1 – atidarymo galinė padėtis, o A – norima sustojimo atidarant padėtis tarp jų.
| LED – padėtis | Kas išsaugoma |
|---|---|
| L1 – 0/M1 | Visiškai uždarytas M1 varčios mechaninis stabdiklis. |
| L2 – 0/M2 | Visiškai uždarytas M2 varčios mechaninis stabdiklis. |
| L3 – SA/M2 | Atidarymo uždelsimas: peržengus šią padėtį, M2 gali pradėti atidaryti M1. |
| L4 – A/M1 | Norima M1 sustojimo atidarant padėtis. |
| L5 – A/M2 | Norima M2 sustojimo atidarant padėtis. |
| L6 – SC/M1 | Uždarymo uždelsimas: peržengus šią padėtį, M1 gali pradėti uždaryti M2. |
| L7 – 1/M1 | Visiškai atidarytas M1 varčios mechaninis stabdiklis. |
| L8 – 1/M2 | Visiškai atidarytas M2 varčios mechaninis stabdiklis. |
- Paspauskite Stop/Set + Close ir atleiskite, kai tik pradės mirksėti L1, maždaug po 3 sekundžių. Rankinio mokymo metu nelaukite L3/L4, kurie paleidžia automatinį mokymą.
- Pasirinktą variklį perkelkite į norimą padėtį laikydami nuspaudę Open arba Close. Atleiskite mygtuką, kai norite sustabdyti judėjimą.
- Norėdami išsaugoti, laikykite Stop/Set nuspaudę bent 3 sekundes. Laikant nuspaustą, atitinkamas LED indikatorius maždaug po 2 sekundžių pradės šviesti nuolat. Atleiskite mygtuką tik praėjus bent 3 sekundėms; tada pradės mirksėti kitas LED indikatorius.
- Tęskite iki L8. Tarp paspaudimų darykite trumpesnę nei 10 sekundžių pertrauką; ilgesnė pertrauka nutraukia procedūrą ir išsaugo iki tol įvestus pakeitimus.
Kai naudojamas vienas variklis M2: nenaudojamas padėtis L1 ir L7 patvirtinkite laikydami Stop/Set nuspaudę bent 3 sekundes. L3, L4 ir L6 praleiskite trumpai paspausdami Open/Close. Išsaugokite tikrosios M2 varčios padėtis L2, L5 ir L8.
Mišrus mokymas
Pirmiausia atlikite automatinį mokymą. Tada įjunkite rankinį režimą paspausdami Stop/Set + Close ir atleiskite, kai mirksi L1. Trumpai paspausdami Open/Close pasirinkite padėtį, pakoreguokite ją judindami ir išsaugokite kaip per rankinį mokymą. Taip koreguojamos A, SA ir SC padėtys; galines padėtis 0 ir 1 palikite nustatytas pagal stabdiklius. Procedūrą užbaigsite perjungę mirksintį LED indikatorių į padėtį už L8.
Patikros prieš perduodant naudoti
- Atjungę visus maitinimo šaltinius, atblokuokite variklį ir patikrinkite rankinį judėjimą per visą eigą. Gamintojas nurodo, kad patikros metu rankinio judėjimo jėga turi būti ne didesnė kaip 390 N; šis rodiklis nepakeičia pavaros parinkimo ir smūgio jėgos matavimo.
- Užfiksavę vartus ir atkūrę maitinimą, patikrinkite jų atidarymą, uždarymą, sustabdymą, sulėtinimą ir tinkamą varčių persidengimą.
- Atskirai patikrinkite kiekvieną fotoelementą, jautrųjį kraštą ir vartelių kontrolinį kontaktą. Pašalinkite visus įtraukimo ir prispaudimo pavojus svirčių zonoje.
- Technikas turi patikrinti jėgas, perduoti naudojimo instrukciją, atblokavimo procedūrą ir techninės priežiūros planą. Vartus naudokite tik sėkmingai atlikę patikras.
HKA2R10 valdymo bloko nustatymai
Open ▲ pasirenka arba atidaro, Stop/Set sustabdo ir patvirtina, Close ▼ pasirenka arba uždaro. Ketvirtasis mygtukas nenaudojamas. Ilgiau nei 5 sekundes laikant Stop/Set nuspaustą, įjungiamas programavimo režimas, kai mirksi L1.
I lygis – funkcijų įjungimas ir išjungimas
- Laikykite Stop/Set nuspaustą, kol pradės mirksėti L1, tada atleiskite.
- Mygtukais Open/Close pasirinkite norimos funkcijos LED indikatorių. Trumpai paspaudę Stop/Set pakeiskite būseną: trumpi mirksniai = OFF, ilgi mirksniai = ON.
- Norėdami nustatyti kitą funkciją, pakartokite pasirinkimą ir būsenos keitimą. Norėdami išsaugoti nustatymus ir išeiti, 10 sekundžių nespauskite jokio mygtuko.
| LED – funkcija ir reikšmė | Būsena |
|---|---|
| L1 – automatinis uždarymas ON: atidarius vartai užsidaro praėjus nustatytai pauzei. OFF: pusiau automatinis veikimas. Gamyklinė pauzė – 30 s. | ON / OFF Gamyklinis nustatymas – OFF |
| L2 – uždarymas suveikus fotoelementui ON: kai įjungtas automatinis uždarymas, suveikus fotoelementui pauzė sutrumpėja iki 5 s. Jei automatinis uždarymas išjungtas, suveikimas inicijuoja uždarymą praėjus nustatytai pauzei. | ON / OFF Gamyklinis nustatymas – OFF |
| L3 – visada uždaryti ON: atvirų vartų atveju atkūrus elektros tiekimą valdymo blokas po 10 s pradės uždarymą, prieš tai 5 s mirksės įspėjamoji lemputė. OFF: atkūrus elektros tiekimą vartai savaime nepradės judėti. | ON / OFF Gamyklinis nustatymas – OFF |
| L4 – visų funkcijų budėjimo režimas ON: praėjus maždaug 1 minutei po judėjimo, išjungiama BlueBUS ir dauguma LED indikatorių; komanda vėl įjungia veikimą po trumpos delsos. OFF: šis energijos taupymo režimas išjungtas. Pagalbinis SbS/STOP maitinimas R10 įrenginyje išlieka prieinamas. | ON / OFF Gamyklinis nustatymas – OFF |
| L5 – ELS kaip apšvietimas ON: ELS išėjimas veikia kaip apšvietimo išėjimas, maitinamas 24 V DC (−30/+50 %), didžiausia galia – 4 W. OFF: ELS valdo elektrinę spyną, maitinamą 12 V AC, didžiausia galia – 15 VA. Įrangą ir prijungimą pritaikykite pasirinktai funkcijai. | ON / OFF Gamyklinis nustatymas – OFF |
| L6 – išankstinis mirksėjimas ON: įspėjamoji lemputė mirksi 3 s prieš vartams pradedant judėti. OFF: pradeda mirksėti kartu su vartų judėjimu. | ON / OFF Gamyklinis nustatymas – OFF |
| L7 – CLOSE kaip dalinis atidarymas ON: CLOSE įvestis siunčia dalinio atidarymo 1 komandą. OFF: siunčia uždarymo komandą. | ON / OFF Gamyklinis nustatymas – OFF |
| L8 – OGI kaip techninės priežiūros indikatorius ON: OGI signalizuoja apie techninę priežiūrą. OFF: OGI signalizuoja apie atvirus vartus. Ribą nustato II lygio/L7 nustatymas. | ON / OFF Gamyklinis nustatymas – OFF |
II lygis – reguliuojami parametrai
- Laikykite Stop/Set nuspaustą, kol pradės mirksėti L1, tada atleiskite.
- Mygtukais Open/Close pasirinkite norimo parametro įvesties LED indikatorių.
- Laikykite Stop/Set nuspaustą. Maždaug po 3 s užsidegs dabartinio nustatymo vertės LED indikatorius. Vis dar laikydami Stop/Set nuspaustą, perjunkite jį mygtuku Open arba Close.
- Atleiskite Stop/Set. Norėdami išsaugoti nustatymus ir išeiti, 10 sekundžių nespauskite jokio mygtuko.
Paryškinta vertė yra HKA2R10 gamyklinis nustatymas. Įvesties LED indikatorius žymi parametrą, o vertės LED indikatorius – jo reikšmę. Tas pats LED numeris abiejuose stulpeliuose nebūtinai reiškia tą patį.
| Įvesties LED – pavadinimas ir aprašas | Nustatymo LED – reikšmė |
|---|---|
| L1 – pauzės trukmė Laikas iki automatinio uždarymo; galioja tik įjungus automatinį uždarymą. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Žingsninis režimas SbS ir susijusių komandų seka; L4, L5, L7 ir L8 taip pat keičia OPEN/CLOSE veikimą. | L1 – Atidaryti – sustabdyti – uždaryti – sustabdyti L2 – Atidaryti – sustabdyti – uždaryti – atidaryti L3 – Atidaryti – uždaryti – atidaryti – uždaryti L4 – Daugiabučio režimas: atidarant SbS/OPEN komanda neveikia, CLOSE pakeičia judėjimo kryptį į uždarymą; uždarant SbS/OPEN pakeičia kryptį į atidarymą, CLOSE neveikia. L5 – Daugiabučio režimas 2: reakcijos kaip L4; ilgiau nei 2 s laikoma komanda sukelia STOP. L6 – Žingsninis režimas 2: trumpesnė nei 2 s komanda sukelia dalinį atidarymą. L7 – Komandos laikymas: judama tik tol, kol laikoma komanda; ją atleidus, pavara sustoja. L8 – Pusiau automatinis atidarymas, uždaroma tik laikant komandą. |
| L3 – Variklių greitis Įprasto judėjimo greitis; pakeitę nustatymą patikrinkite saugą, jėgas ir lėtinimą. | L1 – Labai lėtas L2 – Lėtas L3 – Vidutinis L4 – Greitas L5 – Labai greitas L6 – Didžiausias L7 – Atidaro greitai, uždaro lėtai L8 – Atidaro didžiausiu greičiu, uždaro vidutiniu greičiu |
| L4 – Slėgio sumažinimas uždarius Trumpas atvirkštinis judesys sumažina likutinį slėgį, užtikrina tinkamą uždarymą ir palengvina rankinį atblokavimą. | L1 – Slėgis nemažinamas L2 – 1 lygis – minimumas, maždaug 100 ms L3 – 2 lygis L4 – 3 lygis L5 – 4 lygis L6 – 5 lygis L7 – 6 lygis L8 – 7 lygis – maksimumas, maždaug 800 ms |
| L5 – Variklių jėga Abiejų variklių jėga. Didesnė vertė nepakeičia trinties pašalinimo; pakeitus nustatymą būtina patikrinti smūgio jėgas. | L1 – 1 lygis – minimumas L2 – 2 lygis L3 – 3 lygis L4 – 4 lygis L5 – 5 lygis L6 – 6 lygis L7 – 7 lygis L8 – 8 lygis – maksimumas |
| L6 – Pėsčiųjų ir dalinis atidarymas Pėsčiųjų režimu juda M2. Kai yra abu vartų segmentai, trupmenos taikomos mažesniam iš jų išmoktų atidarymo kampų. | L1 – Pėsčiųjų 1 – M2 iki 1/4 L2 – Pėsčiųjų 2 – M2 iki 1/2 L3 – Pėsčiųjų 3 – M2 iki 3/4 L4 – Pėsčiųjų 4 – visiškas M2 atidarymas L5 – Dalinis 1 – abu segmentai atsidaro iki 1/4 mažesnio kampo L6 – Dalinis 2 – abu segmentai atsidaro iki 1/2 mažesnio kampo L7 – Dalinis 3 – abu segmentai atsidaro iki 3/4 mažesnio kampo L8 – Dalinis 4 – abu segmentai atsidaro iki mažesnio išmokto kampo |
| L7 – Techninės priežiūros įspėjimas Manervų skaičius iki įspėjimo. Tai nepakeičia reguliaraus techninės priežiūros intervalo. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Gedimų istorija Parodomas paskutinių aštuonių manevrų rezultatas. Pasirinkę suskaičiuokite BlueBUS mirksėjimus ir naudokitės diagnostikos lentele. | L1 – 1-asis manevras – naujausias L2 – 2-asis manevras L3 – 3-iasis manevras L4 – 4-asis manevras L5 – 5-asis manevras L6 – 6-asis manevras L7 – 7-asis manevras L8 – 8-asis manevras – seniausias |
Pakeitę jėgą, greitį ar padėtis, patikrinkite visą judėjimo kelią, fotoelementus, STOP funkciją ir smūgio jėgas. Automatinis uždarymas turi atitikti konkrečių vartų apsaugos priemones ir naudojimo pobūdį.
Radijo imtuvas ir nuotolinio valdymo pultai
Radijo imtuvas įstatomas į jungtį SM valdymo bloke HK7024. Įstatydami arba išimdami atjunkite visus maitinimo šaltinius. HK7224 atskiro radijo imtuvo nereikia.
Dabartiniuose rinkiniuose naudojami NICE OXIBD ir ON2E. OXIBD taip pat palaiko suderinamus dvikrypčius pultus; MYGO4 yra įprastas kintamojo kodo pultas. Senesniam imtuvui pasirinkite jo kodavimo sistemą atitinkantį siųstuvą.
| Imtuvo išėjimas | HYKE komanda |
|---|---|
| 1 | SbS – žingsninis režimas pagal parametrą II/L2. |
| 2 | Dalinis atidarymas 1 pagal parametrą II/L6; gamyklinis nustatymas – visiškas M2 atidarymas. |
| 3 | OPEN – atidarymas. |
| 4 | CLOSE – uždarymas. |
I režimu įrašomas visas pultas, II režimu – atskiras mygtukas, priskiriamas pasirinktai komandai. Įrašymas ir ištrynimas atliekami imtuvo mygtuku, o ne plokštės atstatymu. Tikslią paspaudimų seką, laiką ir patvirtinimus rasite NICE pultų susiejimo instrukcijoje ir OXIBD kortelėje. Išplėstiniame režime komandų gali būti daugiau; pasirinkite imtuvą atitinkantį komandos numerį.
Atsarginė baterija ir valdymo bloko karta
Atsarginė baterija įstatoma į HK7024 skirtą vietą. Viena suderinama baterija maitina visą sistemą per jos valdymo bloką; ji nejungiama atskirai prie HK7224 variklio gnybtų.
| Montavimas | Tinkamas pasirinkimas |
|---|---|
| HKA2R10 | Senesnėje versijoje naudojama PS124. Dabartinė PSS124 prijungiamas kabeliu, skirtu senesniam suderinamam įrenginiui; PSS124 pakuotėje yra kabeliai R10 ir R30. |
| Naujesnis įrenginys | PSS124 su atitinkama jungtimi. Senesniam PS124 reikalingas CABLA11 adapteris ir išjungtas budėjimo režimas (Standby); jungtį pasirinkite pagal tikrosios plokštės žymėjimą. |
- Atjunkite maitinimo tinklą ir, jei yra, senąją bateriją. Nuimkite dangtelį ir pakelkite valdymo bloką.
- Įdėkite bateriją į numatytą vietą ir naudokite atitinkamai kartai skirtą kabelį. Nesupainiokite jungties su variklio išėjimu.
- Prijunkite bateriją prie elektros grandinės tik baigę montuoti ir programuoti. Patikrinkite veikimą, kai maitinimas iš tinklo išjungtas, tada vėl prijunkite maitinimą, kad baterija būtų įkrauta.
Atsarginės baterijos veikimo ciklų skaičius nutrūkus maitinimui priklauso nuo baterijos būklės, temperatūros ir apkrovos. Baterija nepakeičia galimybės atrakinti rankiniu būdu. Solemyo maitinimas saulės energija prijungiamas per suderinamo įrenginio tam skirtą maitinimo įvadą; maitinimo iš tinklo ir saulės energijos šaltinio negalima jungti vienu metu.
Diagnostika ir trikčių šalinimas
Judant švyturėlis mirksi reguliariai. Aptikus gedimą, trumpai sumirksi kelis kartus, daro maždaug 1 s pertrauką ir pakartoja tą pačią seką. Prieš atlikdami atstatą arba keisdami nustatymus, suskaičiuokite trumpus mirktelėjimus.
| Mirktelėjimų skaičius | Priežastis ir tolesni veiksmai |
|---|---|
| 1 | BlueBUS – trūksta įrenginio arba jis pakeistas. Patikrinkite laidus ir adresavimą; atlikę pakeitimus, paleiskite įrenginių paiešką. |
| 2 | Fotoelementas blokuoja judėjimą. Pašalinkite kliūtį, nuvalykite gaubtus ir patikrinkite TX/RX nustatymą. Fotoelementai. |
| 3 | Judesio pasipriešinimas arba suveikusi jėgos ribojimo funkcija. Patikrinkite vartų varčią, vyrius ir svirtį; nedidinkite jėgos, kol nepašalinta priežastis ir neatlikti nauji bandymai. |
| 4 | Suveikė STOP. Patikrinkite saugos kraštą, vartelių kontaktą ir ar įvesties būsena išmokta. STOP prijungimas. |
| 5 | Vidiniai įrenginio parametrai. Palaukite bent 30 s, išsiųskite komandą ir, jei reikia, iš naujo įjunkite maitinimą. Jei gedimas kartojasi, reikalingas techninis aptarnavimas. |
| 6 | Viršytas iš eilės atliekamų ciklų skaičius arba valandinis ciklų limitas. Palikite pavarą kelioms minutėms atvėsti ir rečiau ją naudokite. |
| 7 | Elektros gedimas. Palaukite bent 30 s ir, jei reikia, iš naujo įjunkite maitinimą; pasikartojantį gedimą turi šalinti technikas. |
| 8 | Nuolat aktyvi komanda neleidžia vykdyti kitų komandų. Patikrinkite mygtuką, jungiklį ir, jei yra, laikmatį. |
| 9 | Sistemą užblokavo elektroninė automatikos sustabdymo komanda. Naudokite atitinkamą automatikos atblokavimo komandą; tai nėra mechaninė atblokavimo svirtis. |
| 10 | Enkoderis aptiko kliūtį arba per didelę trintį. Patikrinkite mechanizmą, enkoderio priskyrimą ir laidus. M1/M2 ir ENC1/ENC2. |
Plokštės LED indikatorių patikra
| LED | Tinkama būsena arba tolesni veiksmai |
|---|---|
| BlueBUS | Maždaug 1 žalias mirktelėjimas per sekundę = įprastas veikimas. Įjungus budėjimo režimą (Standby), mirksi lėčiau; gavus komandą, įprastas veikimas atnaujinamas. Du greiti mirktelėjimai = pasikeitė įvesties būsena. Jei indikatorius nešviečia, patikrinkite maitinimą ir saugiklius; nuolat šviečiantį indikatorių arba raudonų mirktelėjimų sekas įvertinkite pagal diagnostiką. |
| STOP | Šviečia = saugi būsena išmokta. Nešviečia = suveikė arba pasikeitė įvestis. |
| SbS / OPEN / CLOSE | Laukimo režimu nešviečia, gavus aktyvią komandą – šviečia. Nuolat šviečiantis LED gali reikšti, kad kontaktas laikomas nuspaustas arba yra sugedęs. |
| L1/L2 lėtai mirksi | Reikia atlikti įrenginių paiešką. |
| L3/L4 lėtai mirksi | Reikia atlikti padėčių paiešką. |
Jei variklis veikia, bet vartų varčia nejuda, patikrinkite, ar atblokavimo svirtis visiškai užfiksuota. Jei HK7224 nereaguoja arba juda netinkamai, patikrinkite jo M1/M2 išėjimą ir atitinkamą HK7024 enkoderį. Prieš keisdami saugiklį, pirmiausia pašalinkite gedimo priežastį; naudokite tokio paties tipo ir vardinės vertės saugiklį.
Valdymo bloko nustatymų ištrynimas
Atstatos metu ištrinami pasirinktiniai HKA2 nustatymai. Tai nėra pultelių susiejimas ar atskiro imtuvo radijo atminties ištrynimas.
- HK7024 įrenginyje paspauskite ir laikykite nuspaudę Open ▲ + Close ▼, kol L1 ir L2 pradės mirksėti.
- Atleiskite abu mygtukus.
- Po atstatos dar kartą patikrinkite jungiklį, atlikite įrenginių ir padėčių paiešką, nustatykite funkcijas ir patikrinkite saugumą.
Priežiūra ir saugus naudojimas
Profesinę patikrą suplanuokite ne vėliau kaip po 6 mėnesių arba 20 000 ciklų nuo ankstesnės patikros, atsižvelgiant į tai, kas įvyksta anksčiau. Jei pavara naudojama intensyviai arba nepalankiomis sąlygomis, pasirinkite trumpesnį intervalą.
- Prieš techninę priežiūrą atjunkite maitinimą iš tinklo, bateriją ir kitus maitinimo šaltinius.
- Patikrinkite, ar tvirtai laikosi kronšteinai, varžtai, kaiščiai, fiksavimo žiedai, svirtys, ribotuvai, gaubtas ir kabelių įvorės. Pakeiskite pažeistas arba susidėvėjusias dalis.
- Patikrinkite, ar vartai lengvai juda rankiniu būdu, ar užfiksuotas atblokavimo mechanizmas ir ar veikia visi fotoelementai, saugos kraštai bei vartelių kontaktai.
- Vartams judant, neikite į jų judėjimo zoną ir nelieskite svirčių. Pultelius laikykite vaikams nepasiekiamoje vietoje.
- Klientas gali nuvalyti fotoelementų gaubtus ir pašalinti nešvarumus iš vartų judėjimo zonos. Esant mechaniniam arba elektros gedimui, nenaudokite pavaros ir kreipkitės į techninės priežiūros tarnybą.
Apytikslis eksploatavimo laikas
Sudėkite ilgio, svorio ir visų kitų reikšmingų veiksnių indeksus. Tada pagal grafiką nustatykite apytikslį ciklų skaičių, atliekant reguliarią priežiūrą. Horizontaliojoje ašyje pateikta indeksų suma procentais, vertikaliojoje – ciklų skaičius. Šis įvertis negarantuoja konkretaus metų ar ciklų skaičiaus.
| Veiksnys | Ilga / trumpa svirtis |
|---|---|
| Ilgis | Mažiau nei 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Daugiau nei 3,0 iki 3,5 m: 30 % / netaikoma |
| Svoris | Mažiau nei 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Daugiau nei 250 kg: 30 % / netaikoma |
| Temperatūra / drėgmė | Daugiau nei 40 °C arba mažiau nei 0 °C, arba drėgmė viršija 80 %: 20 / 20 % |
| Užpildas be tarpų | 15 / 20 % |
| Vėjuota vieta | 15 / 20 % |
Pirmiausia patikrinkite vartų tinkamumą pagal svorio ir ilgio grafiką ir montavimo geometriją. Kai parametrai patenka ties dviejų intervalų riba, pasirinkite didesnį iš galimų skaitinių indeksų. Sutrumpinta svirtis, kai ilgis yra 3,0 m, leidžiama tik esant svoriui, atitinkančiam B kreivę; ilgesnės nei 3,0 m svirties nenaudokite. Visada įvertinkite visą eksploatavimo režimą.
Techniniai parametrai ir matmenys
| Parametras | NICE HYKE HK7224 |
|---|---|
| Valdymo blokas | Be valdymo bloko; valdymas iš HK7024. |
| Maitinimas | 24 V DC ±10 % iš valdymo bloko HK7024. |
| Tuščiosios eigos greitis | 1,5 aps./min.; reguliuojami greičio lygiai. |
| Sukimo momentas | Didžiausias – 500 Nm; vardinis – 120 Nm. |
| Didžiausias ciklų dažnis | 40 ciklų/val. esant vardiniam sukimo momentui; esant aukščiausiai darbinei temperatūrai – 25 ciklai/val. |
| Nepertraukiamas veikimas | Vardiniu sukimo momentu – daugiausia maždaug 7 minutes. |
| Didžiausia įėjimo galia | 140 W antrajam varikliui. |
| Didžiausia srovė | 6 A, daugiausia 2 s. |
| Apsaugos klasė | IP54 su nepažeistu dangčiu. |
| Darbinė temperatūra | −20–+55 °C; esant žemai temperatūrai pavaros efektyvumas mažėja. |
| Matmenys | 210 × 290 × 320 mm (plotis × gylis × aukštis). |
| Pavaros svoris | 9,5 kg. |
| Vienos varčios ribos | Su pilno ilgio svirtimi – 3,5 m / 200 kg arba 1,8 m / 330 kg; tarpinės vertės ir sutrumpinta svirtis nurodytos pagal grafiką. |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
