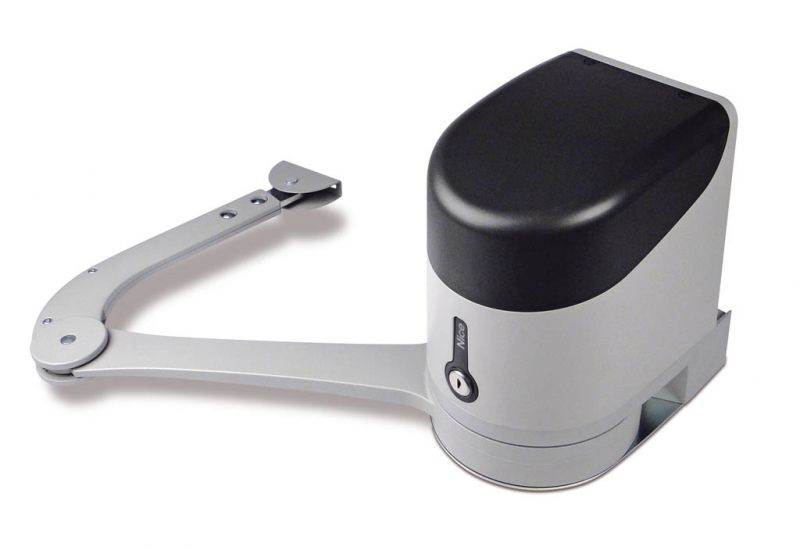

NICE Hyke HK7024 – varstomų vartų pavara su valdymo bloku, skirta iki 3,5 m ilgio ir 330 kg svorio vartų varčiai
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
675,94 € su PVM
| Svoris |
|---|
| 11 kg |
Produkto aprašymas NICE Hyke HK7024 – varstomų vartų pavara su valdymo bloku, skirta iki 3,5 m ilgio ir 330 kg svorio vartų varčiai
NICE HYKE HK7024 yra šarnyrinė negrįžtamoji pavara vienam varstomųjų vartų segmentui. Turi variklį 24 V DC su enkoderiu ir reguliuojamą šarnyrinę svirtį.
HK7024 turi valdymo bloką ir tinka vieno segmento vartams. Dvivėrių vartų atveju jis valdo ir antrą variklį NICE HYKE HK7224, kuriame nėra atskiro valdymo bloko. HK7024 jungiamas prie 230 V AC tinklo; patys varikliai veikia naudodami 24 V DC.
Pavara skirta vartų segmentams iki 3,5 m arba iki 330 kg pagal naudojimo grafiką. Ji tinka ir intensyvesniam naudojimui; leistinas darbo režimas priklauso nuo apkrovos, montavimo ir temperatūros. Nutrūkus elektros tiekimui, pavarą galima rankiniu būdu atblokuoti raktu.
Valdymas ir suderinami priedai
Vienas valdymo blokas, esantis HK7024 valdo vieną arba abu vartų segmentus. Toliau aprašytas prijungimas ir programavimas skirtas HKA2R10 valdymo blokui su SM jungtimi, aštuoniais LED indikatoriais L1–L8 ir 12 padėčių variklio perjungikliu. Prieš prijungdami priedus, patikrinkite faktinės plokštės žymėjimą ir išdėstymą.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymas | Vieno arba dviejų HYKE variklių valdymas. Variklių prijungimas. |
|

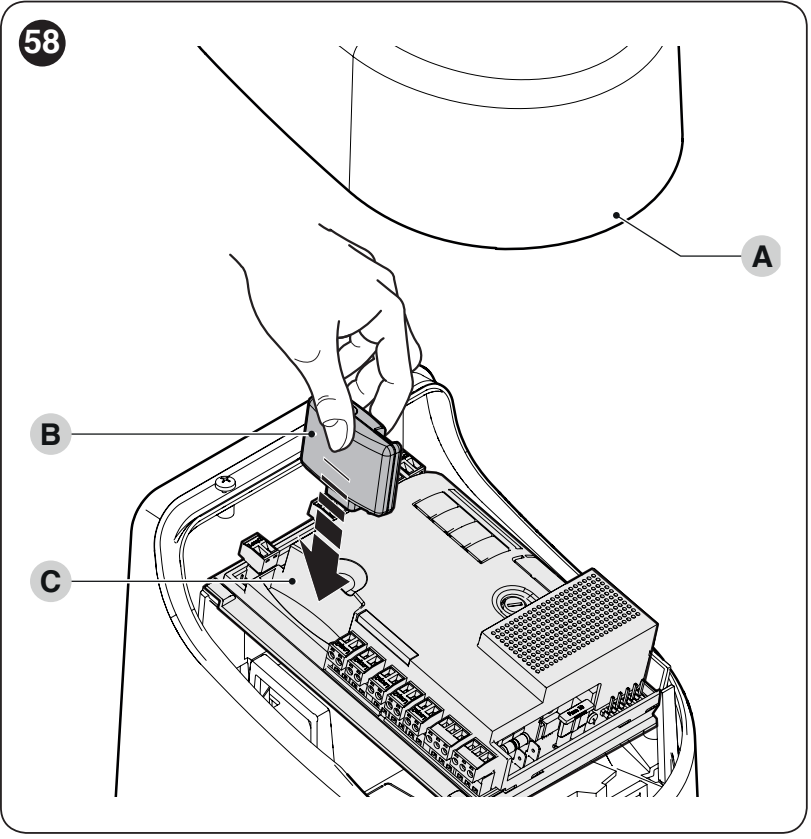

| Imtuvas ir nuotolinio valdymo pultas | Nuotolinis valdymas pagal imtuvo kodavimo sistemą. Susiejimas ir komandos. | |
| Apsauginiai fotoelementai | Važiavimo zonos apsauga, atsižvelgiant į įrengimo vietą. Prijungimas ir adresavimas. |
|
| Įspėjamoji signalinė lempa | Įspėja apie judėjimą ir signalizuoja gedimus. FLASH išėjimas. |
|
| Apsauginis kraštas | Pavojingų vietų apsauga, kai vartai susiduria su kliūtimi. STOP įėjimas. |
|
| Valdymas raktu | Komandos įjungimas be įtampos. SbS, OPEN ir CLOSE įėjimai. |
|
| Atrakinti iš išorės | Rankinis atidarymas, jei nutrūkus elektros tiekimui negalite pasiekti pavaros. |
|

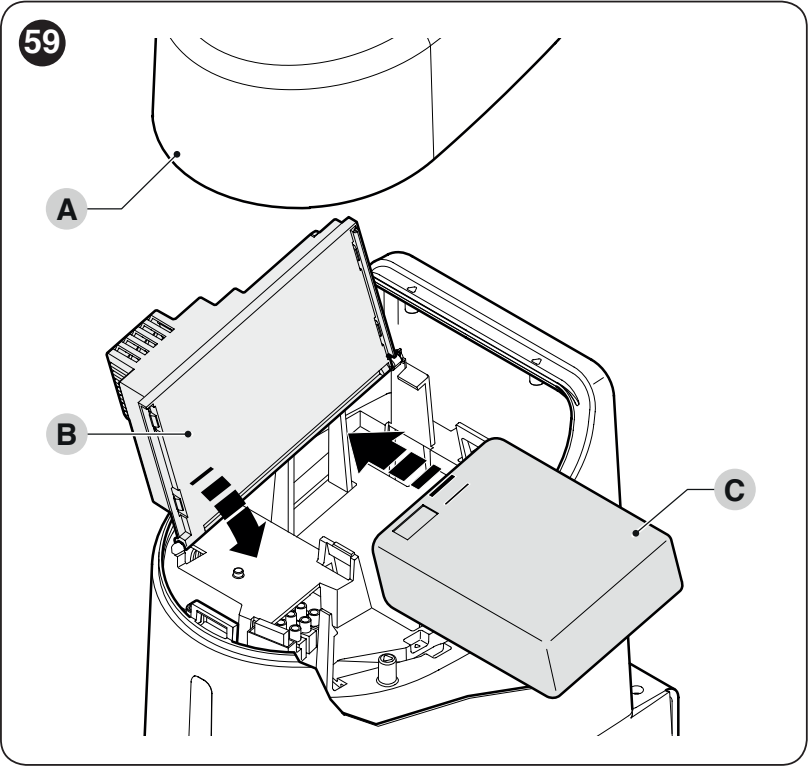

| Atsarginis maitinimas | Keli manevrai dingus elektros tinklo įtampai. Akumuliatoriaus parinkimas ir prijungimas. |
|
| Elektrinė spyna | Papildomas vartų varčios užrakinimas, atsižvelgiant į jos konstrukciją. ELS išėjimas. |
|
Atskira vartų pavara ir valdymo blokas
| Modelis | Kas įeina į komplektą ir kaip jis naudojamas |
|---|---|
| HK7024 | Pavara su lankstine svirtimi, montavimo laikikliais, rankiniu atblokavimu ir integruotu valdymo bloku. Valdo vieną vartų varčią arba, naudojama kartu su HK7224, dvi varčias. |
| HK7224 | Pavara su lankstine svirtimi ir rankiniu atblokavimu, be integruoto valdymo bloko. Antrą vartų varčią valdo HK7024 esantis valdymo blokas. |
| Atskira pavara ir komplektas | Imtuvas, nuotolinio valdymo pultas, fotoelementai, įspėjamoji lemputė ir atsarginis akumuliatorius ne visada įeina į atskiros pavaros komplektą. Patikrinkite konkretaus komplekto sudėtį. |

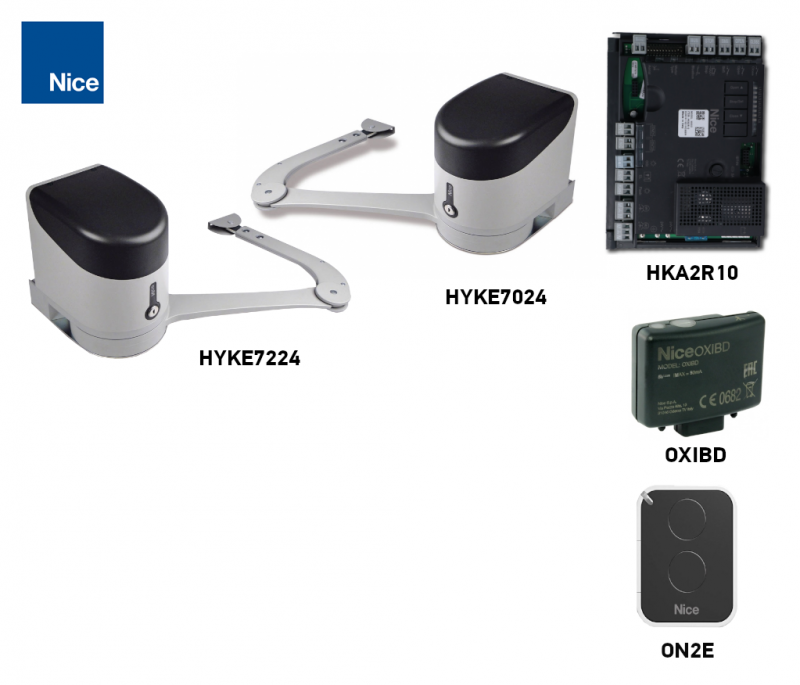

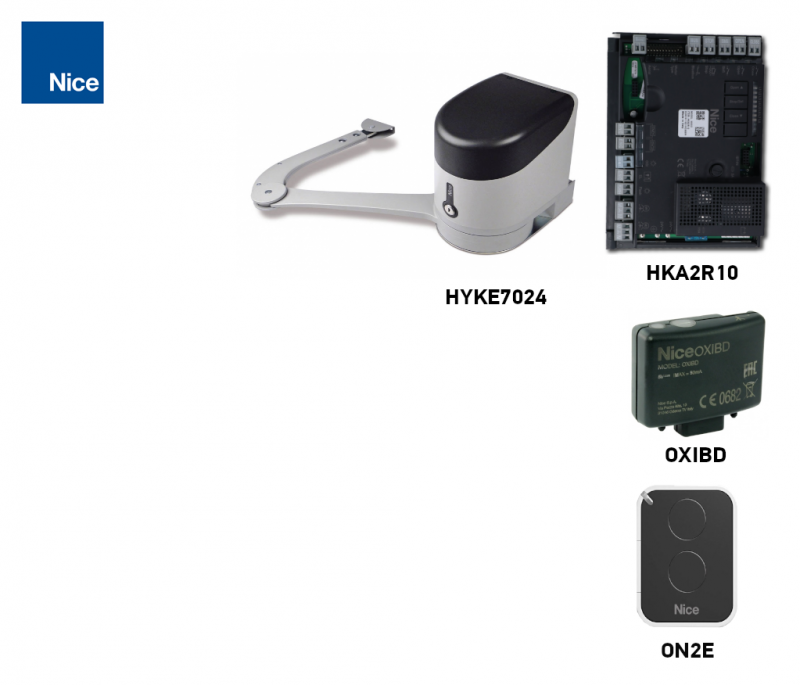

Komplektai vieneriems arba dvejiems vartams
Komplektuose yra imtuvas OXIBD ir nuotolinio valdymo pultas ON2E. Versijoje su fotoelementais papildomai yra EPMB; versijoje su priedais taip pat yra ELDC. Dvi pavaros nepadidina vienos varčios leistinos ribos.
| Viena vartų varčia | Atskira pavara | Dvejos vartų varčios |
|---|---|---|
1 × HK7024. Vienas HKA2R10 valdymo blokas. | Atskira pavara HK7024
Vienas variklis. Su valdymo bloku. |
1 × HK7024 + 1 × HK7224. Vienas HKA2R10 valdymo blokas. |

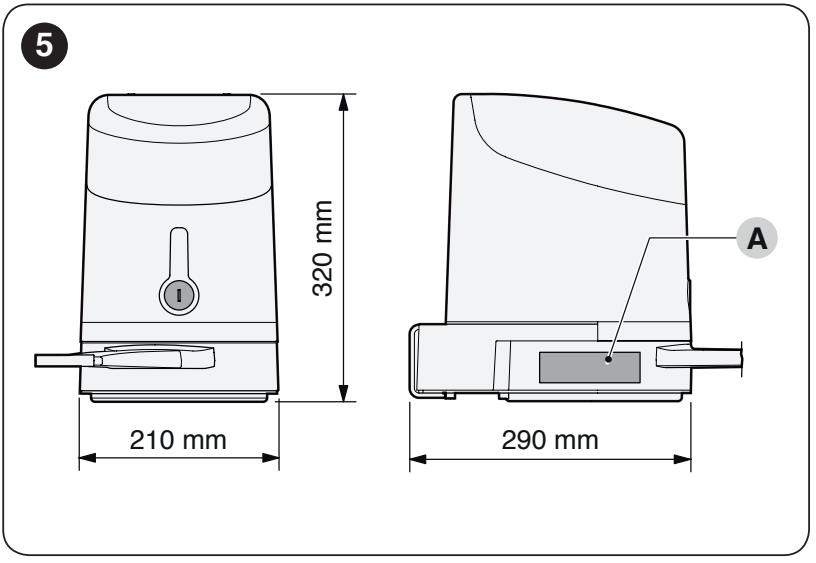

Pavaros ilgis, svoris ir montavimo erdvė
3,5 m ir 330 kg yra atskiros maksimalios ribos. Naudojant viso ilgio svirtį, vartų varčia gali būti 3,5 m ilgio ir sverti iki 200 kg arba sverti iki 330 kg, kai jos ilgis neviršija 1,8 m. Tarpines reikšmes nustatykite pagal grafiką, atsižvelgdami į vienos vartų varčios ilgį ir svorį.

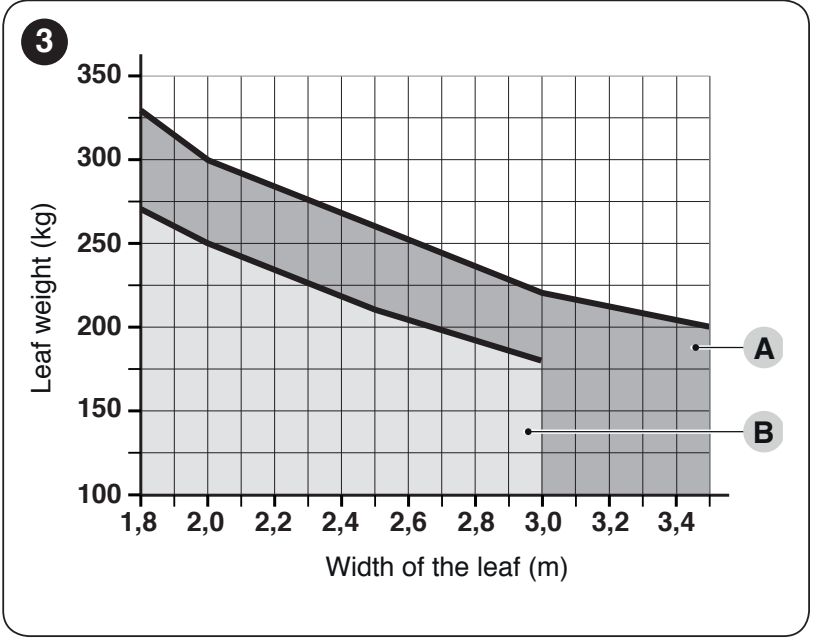

A = viso ilgio svirtis, B = sutrumpinta svirtis. Horizontalioji ašis rodo vartų varčios ilgį metrais, vertikalioji – jos svorį kilogramais. Sutrumpinę svirtį, naudokite apatinę B kreivę ir nustatykite ne didesnį kaip 90° atidarymo kampą. Sutrumpintai svirčiai negalima taikyti viso ilgio svirties ribų.
Pavarai montuoti reikia ne mažesnio kaip 210 mm. Patikrinkite visą svirties judėjimo trajektoriją ir atstumą iki sienos ar tvoros; toliau pateikti matmenys apibrėžia montavimo geometriją, o ne universalų stulpo dydį.
Laikiklių ir lankstinės svirties montavimas
Montavimo, elektros prijungimo ir bandymų darbus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus atjunkite elektros tinklą ir, jei yra, akumuliatorių. Vartai turi lengvai judėti per visą eigą, neturi savaime atsidaryti ar užsidaryti, o jų tvirtinimas neturi elastingai klibėti.

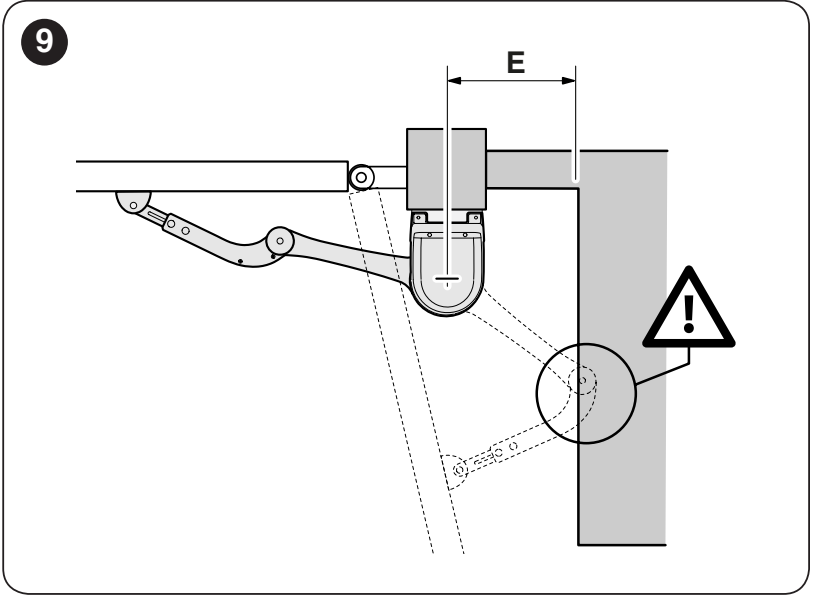

Variklio montavimo laikiklis turi būti pritvirtintas horizontaliai prie tvirto pagrindo. Svirties laikiklį tvirtinkite prie laikančiojo vartų varčios rėmo, o ne prie silpnos užpildo dalies. Pavarą sumontuokite taip, kad būtų saugu pasiekti raktą ir atblokavimo svirtį. Montavimo vieta neturi būti užliejama; prireikus montuokite pavarą aukščiau nuo žemės. Kabelius nutieskite taip, kad į pavarą nepatektų vanduo ir kondensatas.
| E atstumas | Svirties parinkimas |
|---|---|
| E – ne mažiau kaip 650 mm | Viso ilgio svirtis; kampą ir A/B atstumus nustatykite pagal montavimo grafiką. |
| E – nuo 300 iki 650 mm | Sutrumpinta svirtis; atidarymo kampas ne didesnis kaip 90° ir taikomas griežtesnis vartų varčios svorio grafikas. |
| E – mažiau nei 300 mm | Nurodytas montavimo būdas neleistinas. Pasirinkite kitą vietą arba kitą tinkamą sprendimą. |

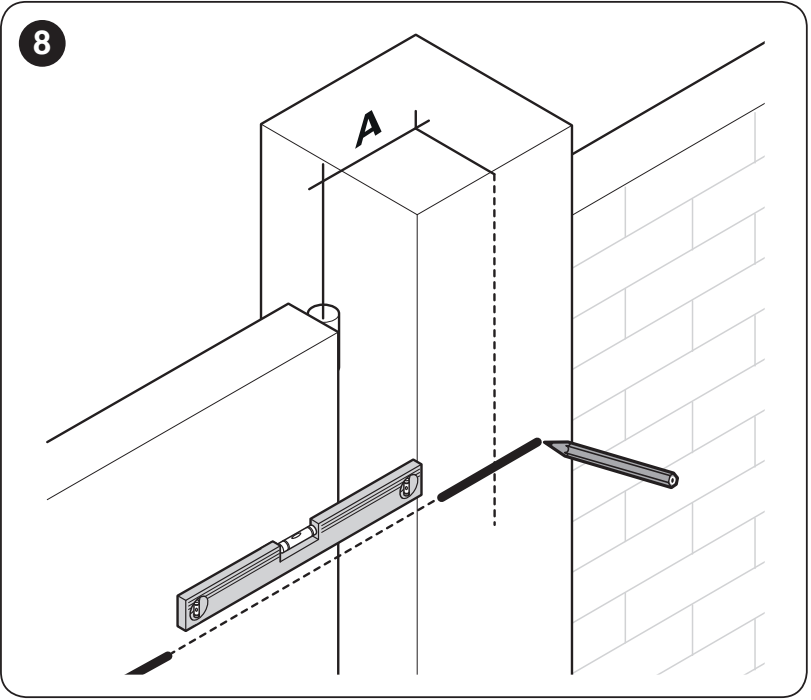

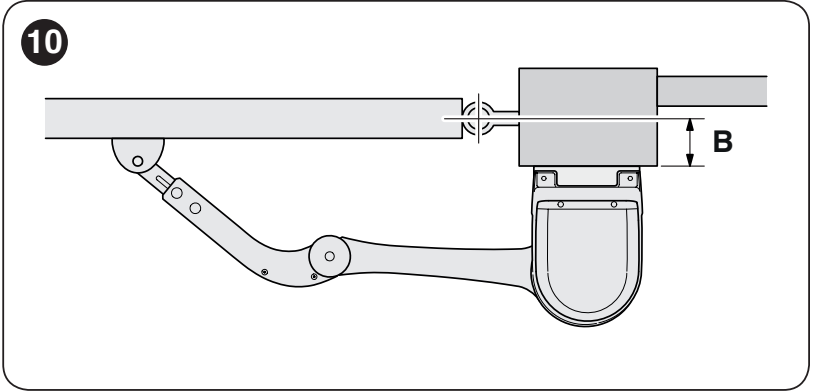

A yra pavaros laikiklio padėtis lanksto ašies atžvilgiu; B yra lanksto ašies atstumas nuo montavimo paviršiaus pagal brėžinius. Abi reikšmės nurodomos milimetrais.

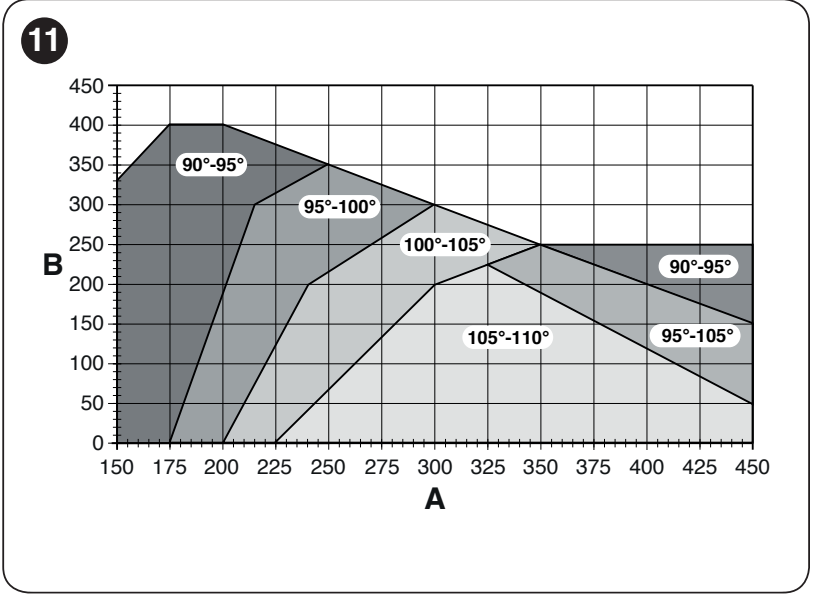

- Išmatuokite B ir pasirinkite norimą atidarymo kampą. Naudojant viso ilgio svirtį, didžiausias kampas yra 110°.
- Grafike nuo B reikšmės nubrėžkite horizontalią liniją iki norimo kampo srities. Iš susikirtimo taškų nustatykite leistiną A intervalą. Pavyzdžiui, kai B = 200 mm, o atidarymo kampas – 110°, A yra maždaug 300–345 mm.

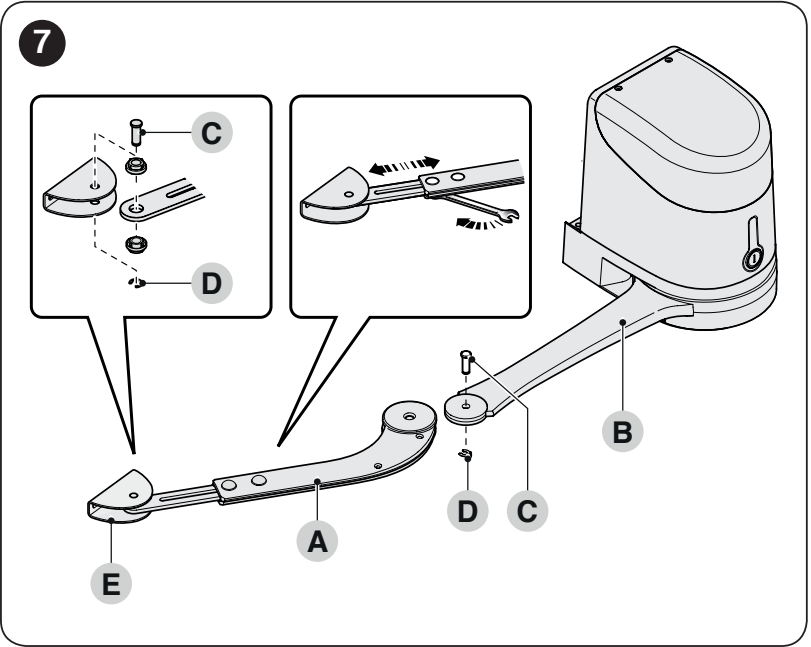

- Surinkite tiesią ir lenktą svirtis su kaiščiais ir fiksavimo žiedais. Sumontavus variklio ir vartų varčios laikikliai turi būti viename horizontaliame lygyje.

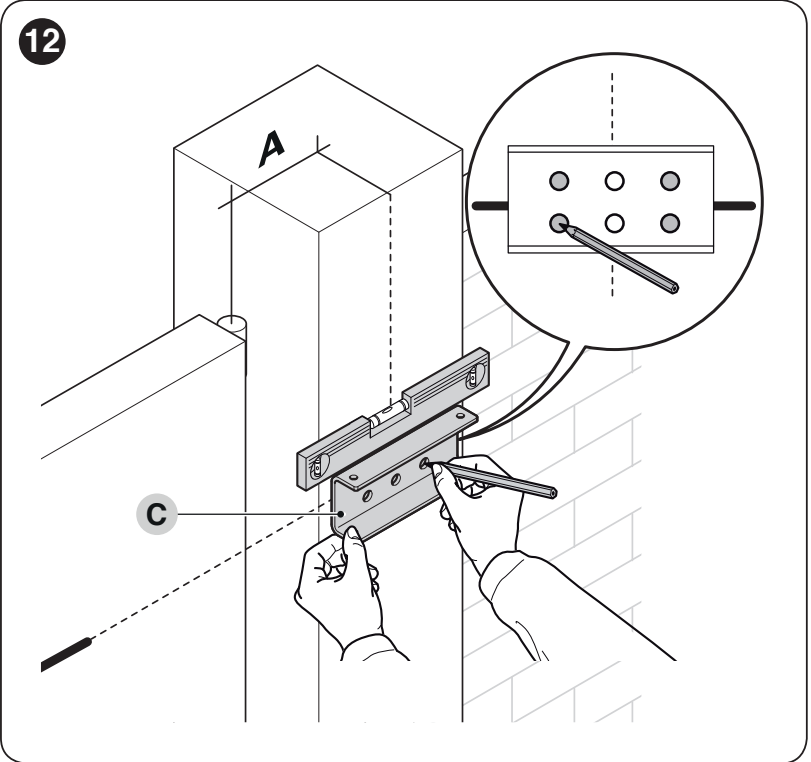

- Variklio laikiklį naudokite kaip šabloną, pažymėkite keturias tvirtinimo vietas ir pritvirtinkite tinkamais inkarais. Pritvirtinkite variklį prie laikiklio dviem komplekte esančiais varžtais.

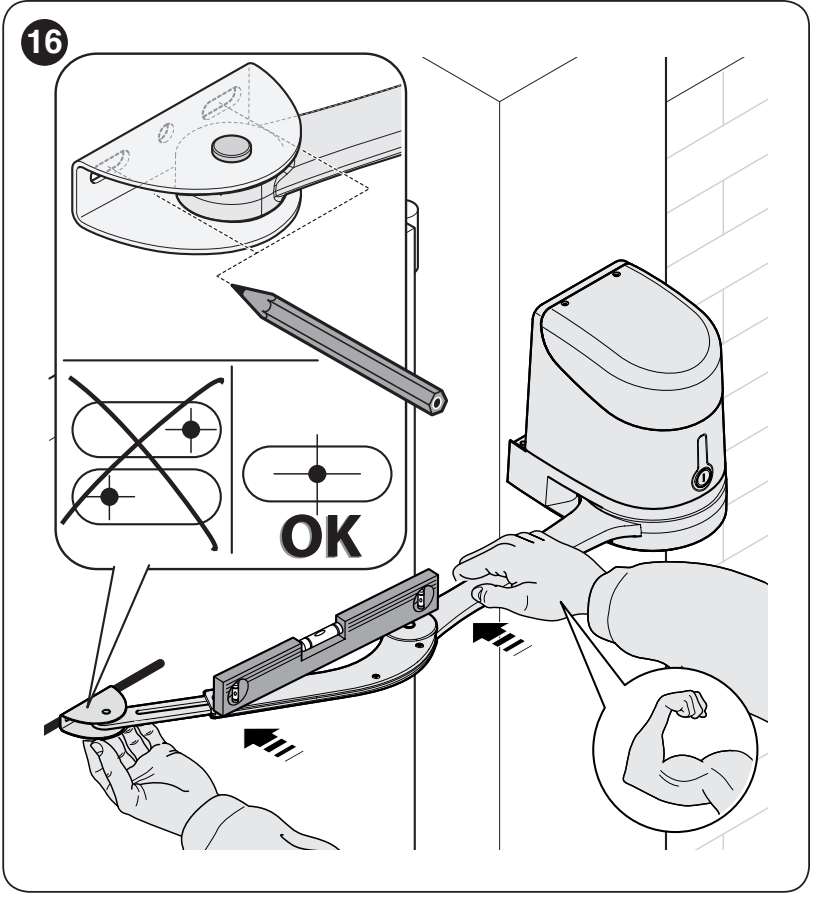

- Atblokuokite variklį. Išskleidę svirtį, nustatykite varčios laikiklio padėtį, kai svirtis išstumta kuo toliau, kad ji sustotų galinėje padėtyje. Pritvirtinkite laikiklį horizontaliai ir užfiksuokite kaištį bei fiksavimo žiedą.
- Rankiniu būdu patikrinkite visą judėjimo eigą. Svirtis neturi atsitrenkti į sieną, tvorą ar vartų varčią, o judėdama neturi sukurti neapsaugotos įstrigimo ar prispaudimo vietos. Tada nustatykite eigos ribotuvus ir vėl užblokuokite variklį.

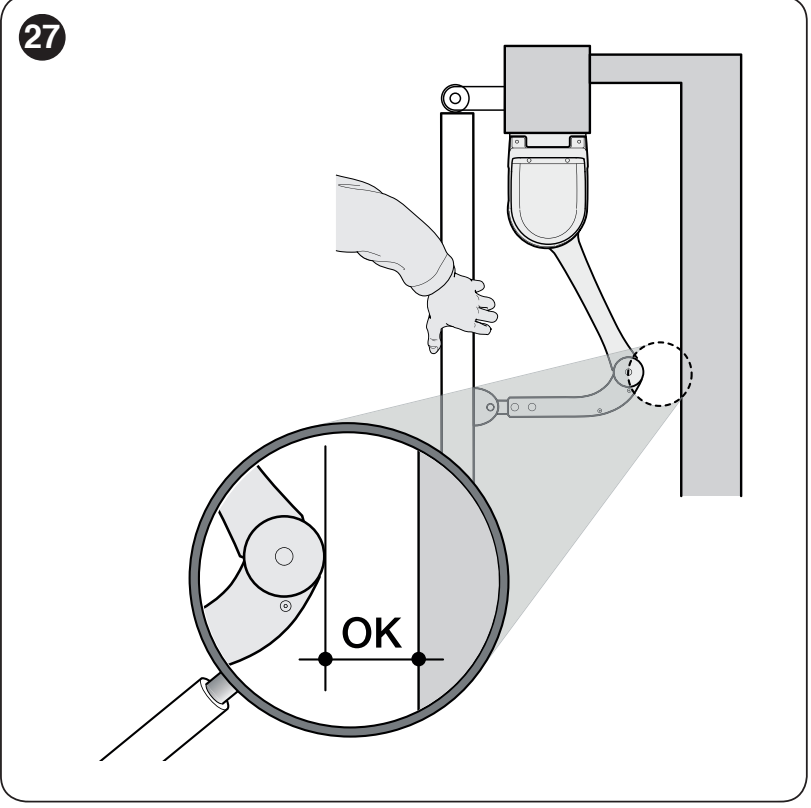

Montavimas su sutrumpinta svirtimi
Naudodami sutrumpintą svirtį, montavimo diagramoje pasirinkite A reikšmę iš 90°–95° intervalo; faktinis vartų varčios atsidarymo kampas turi būti ne didesnis kaip 90°. Varčios laikiklio padėtį nustatykite atblokavę variklį: lenktą svirtį prispauskite prie uždarytos varčios iki galinės padėties. Laikykitės E ≥ 300 mm, ne didesnio kaip 90° atidarymo kampo ir apatinės ribų kreivės. Bandomojo rankinio atidarymo metu laikykite laikiklį prie varčios ir patikrinkite, ar lenkta svirtis arba jos lankstas neatsitrenkia į kliūtį. Laikiklį pritvirtinkite tik patikrinę visą judėjimo eigą.
Mechaniniai atidarymo ir uždarymo eigos ribotuvai
- Atblokuokite variklį ir rankiniu būdu perkelkite vartų varčią į norimą atidarymo padėtį.

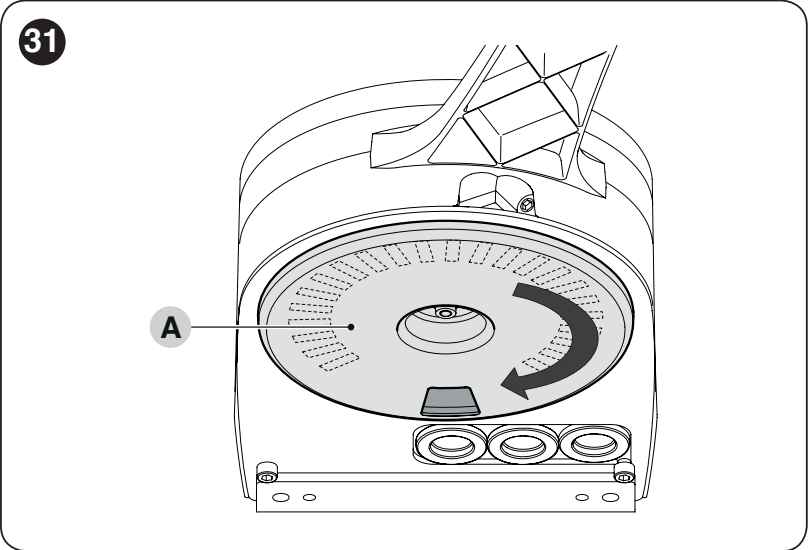

- Variklio apačioje pasukite plastikinį diską A ir nustatykite angą po svirtimi, kaip parodyta paveikslėlyje.

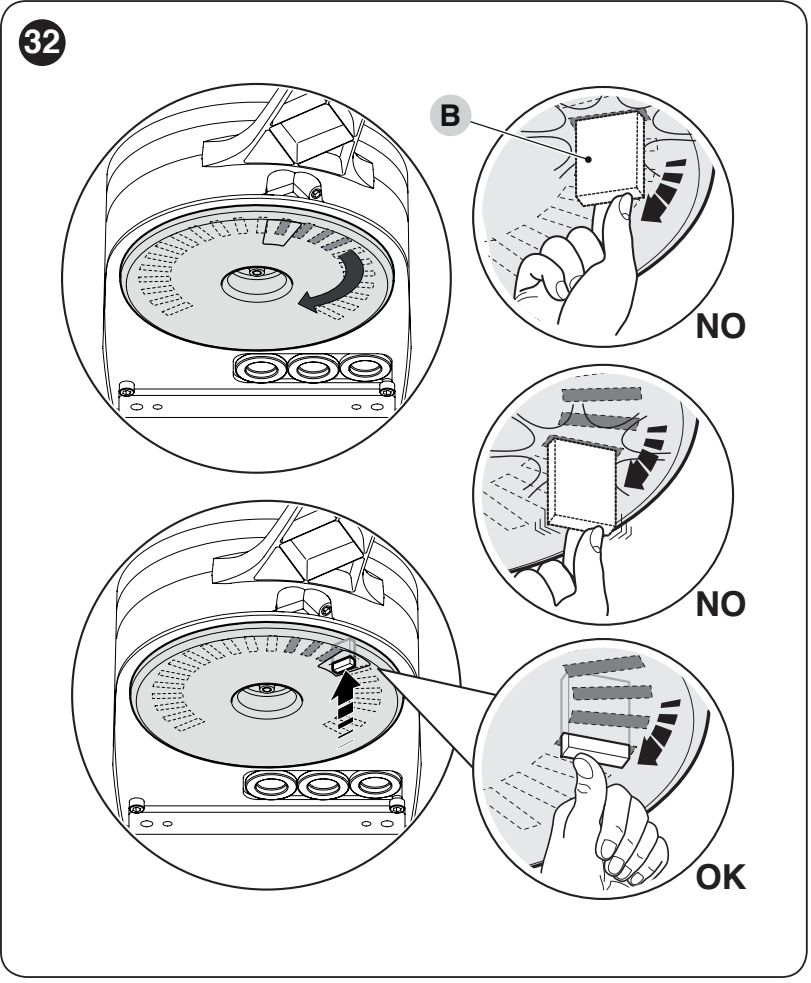

- Įstatykite ribotuvą B į artimiausią tinkamą padėtį. Jis turi tinkamai užsifiksuoti; palyginkite žymas OK/NO.

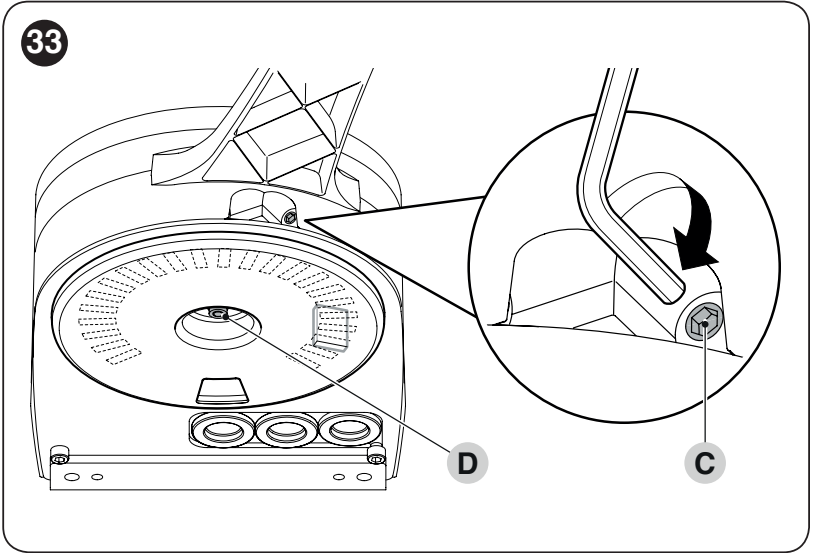

- Pasukite diską taip, kad ribotuvas negalėtų iškristi. Tiksliai sureguliuokite reguliavimo varžtu C.
- Jei vartai neturi ant žemės įrengto uždarymo ribotuvo, tokiu pačiu būdu nustatykite ir uždarymo ribotuvą. Galiausiai tvirtai priveržkite veržlę D, kad diskas negalėtų savaime pasisukti.
- Pakeitę ribotuvų padėtį, atlikite naują padėčių įrašymą ir bandymus.

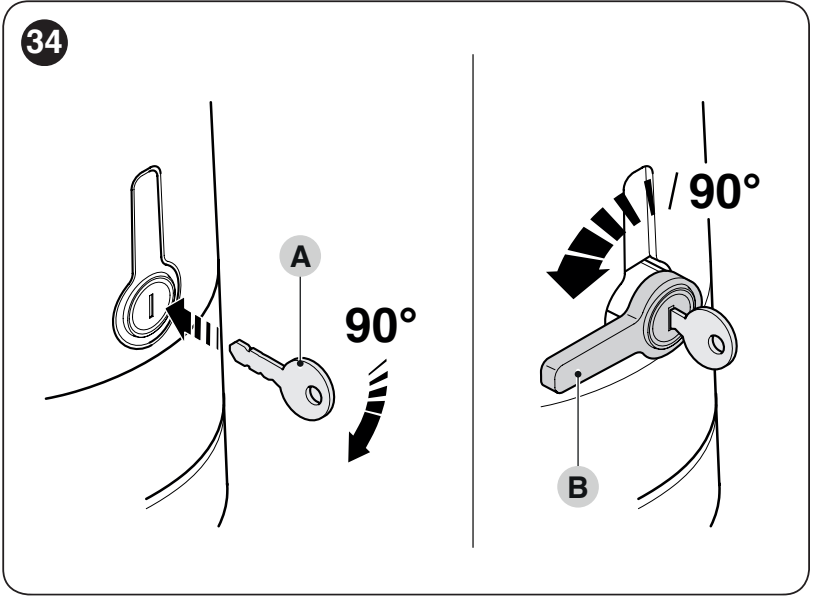

Atblokavimas rankiniu būdu nutrūkus elektros tiekimui
Prieš atblokuodami sustabdykite judėjimą ir atjunkite maitinimą. Įsitikinkite, kad varčia negali pradėti judėti savaime; pučiant vėjui, ją laikykite suvaldę.
- Įkiškite raktą A ir pasukite jį 90° pagal laikrodžio rodyklę.
- Išstumtą svirtelę B pasukite 90° prieš laikrodžio rodyklę. Vartų varčią galima judinti rankiniu būdu.
- Norėdami vėl užblokuoti, grąžinkite svirtelę į vertikalią padėtį ir įspauskite ją į lizdą. Pasukite raktą 90° prieš laikrodžio rodyklę ir ištraukite.
- Įstūmę svirtelę, rankiniu būdu pajudinkite vartų varčią kelis centimetrus atidarymo kryptimi, kad pavara visiškai užsifiksuotų. Prieš valdydami elektriniu būdu patikrinkite, ar svirtelė visiškai įstumta ir pavara užblokuota. Jei saugos įtaisas sugedęs, nenaudokite vartų, kol gedimo priežastis nebus pašalinta.
Variklių ir priedų elektros jungtys
Prieš atidarydami dangtelį atjunkite 230 V tinklo maitinimą ir atsarginę bateriją. Maitinimą ir apsauginį įžeminimą turi prijungti kvalifikuotas technikas. Instaliacijoje turi būti įtaisas, leidžiantis visiškai atjungti maitinimą, o kabeliai turi būti pritvirtinti taip, kad jų nebūtų galima ištraukti.

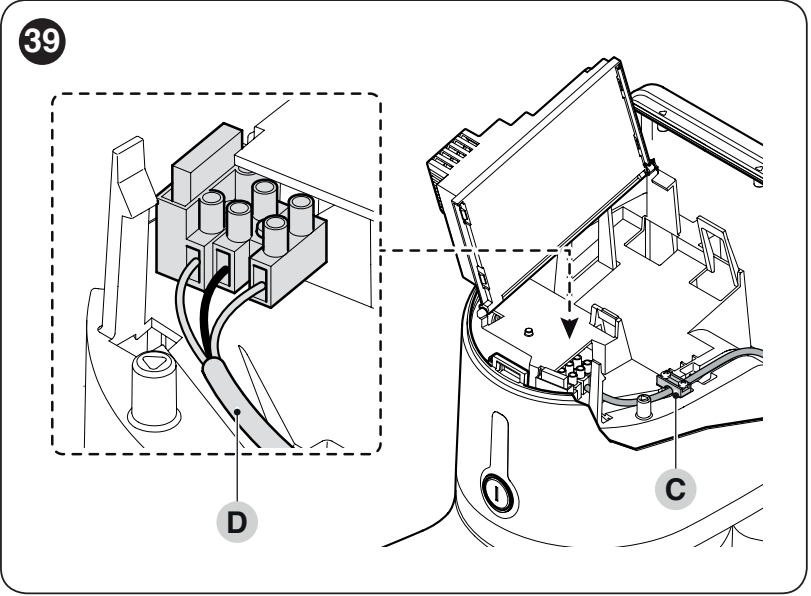

Atidarykite HK7024 dangtelį, pakelkite valdymo bloką ir nutieskite kabelius per apatinę įvadinę angą. Tinklo maitinimo kabelį pritvirtinkite kabelio spaustuku. HK7224 variklio maitinimą ir atskirą enkoderio laidą gauna iš HK7024 valdymo bloko.
| Laidas | Skerspjūvis ir didžiausias ilgis |
|---|---|
| Tinklo maitinimas į HK7024 | 3 × 1,5 mm², iki 30 m. Jei maitinimo laidas ilgesnis, naudokite 3 × 2,5 mm² kabelį; automatikos apsauginį įžeminimą įrengti pagal instaliacijos projektą. |
| Antrasis variklis HK7224 | 3 × 1,5 mm², iki 10 m. Du darbiniai laidininkai ir apsauginis laidininkas pagal variklio gnybtų žymėjimą. |
| Antrojo variklio enkoderis | 2 × 1 mm², iki 10 m. Variklio ir enkoderio laidus galima pakeisti vienu 5 × 1,5 mm² kabeliu; atskirus laidininkus prijunkite prie atitinkamų gnybtų. |
| BlueBUS | 2 × 0,5 mm², iki 20 m; jei ilgis viršija 20 m, bet ne daugiau kaip 40 m, 2 × 1 mm². |
| Švyturėlis | 2 × 0,5 mm², iki 20 m. |
| Antena | Ekranuotas RG58, ne daugiau kaip 20 m; rekomenduojamas ilgis – mažiau nei 5 m. |
| OPEN/CLOSE jungiklis | Du 2 × 0,5 mm² kabeliai arba vienas 4 × 0,5 mm² kabelis, iki 50 m. |
| Elektrinė spyna | 2 × 1 mm², iki 6 m. |
M1, M2 ir enkoderiai
M2 – vartų varčia, kuri atsidaro pirma; M1 – varčia, kuri užsidaro pirma. Vienos varčios sistemoje naudojamas M2 išėjimas ir atitinkama ENC2 įvestis; M1 nenaudojamas. Jei vartai turi dvi varčias, kiekvienam varikliui priskirkite atskirą enkoderį. Naudokite šiai sistemai skirtą standartinį HK7224 variklį.
Prijunkite darbinius laidininkus prie kraštinių variklio gnybtų, pažymėtų M; apsauginį laidininką prijunkite prie gnybto su įžeminimo simboliu. Enkoderius prijunkite prie atitinkamų gnybtų porų ENC1/ENC2 be poliškumo. Norėdami pakeisti kryptį, atjunkite maitinimą ir sukeiskite tik atitinkamo variklio darbinius laidininkus, bet ne apsauginį laidininką.

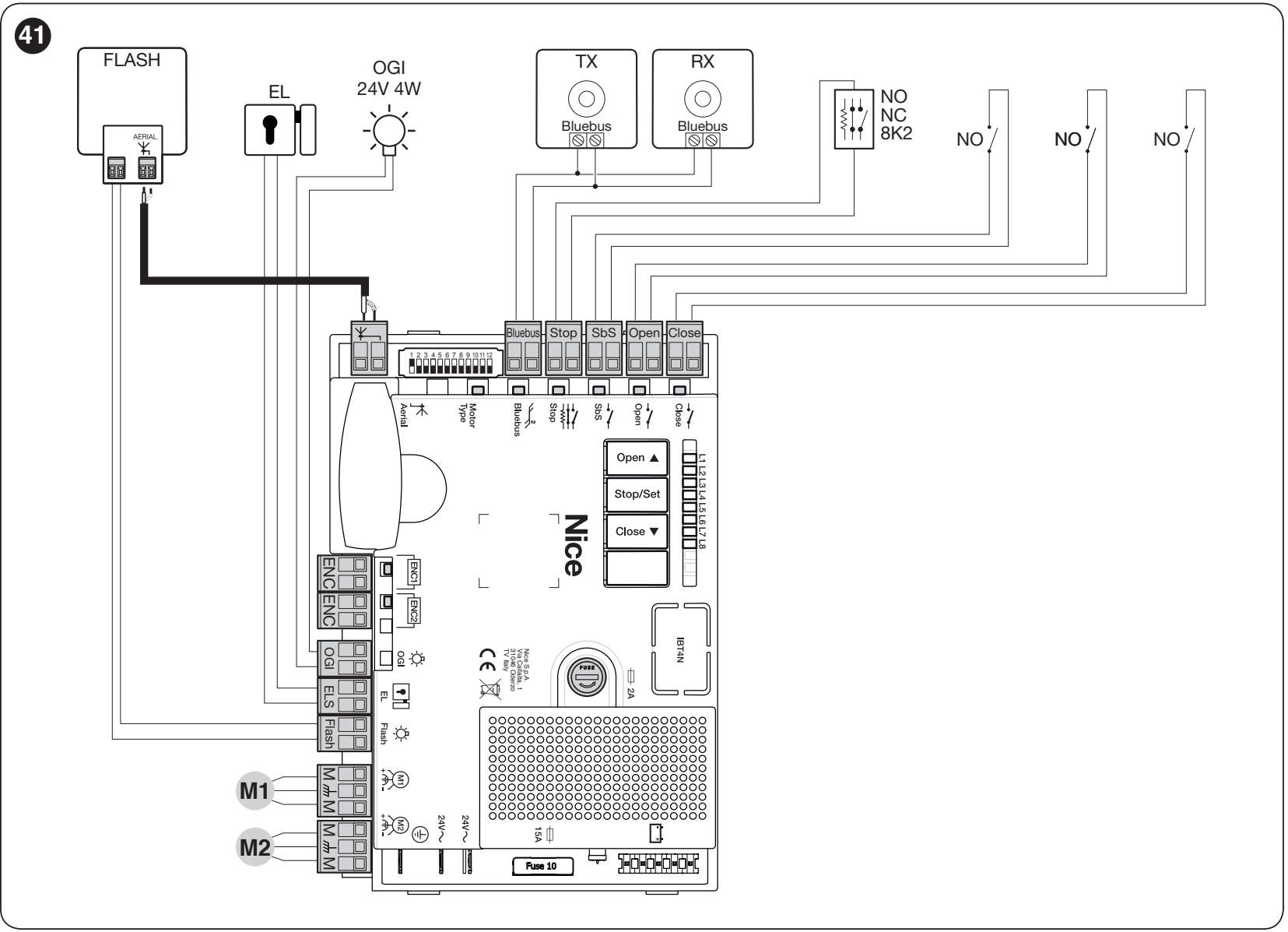

HKA2 valdymo bloko schema
Legenda:
- FLASH = švyturėlis
- EL/ELS = elektrinė spyna
- OGI = atidarytų vartų indikatoriaus lemputė
- TX/RX = fotoelementų siųstuvas / imtuvas
- NO = normaliai atviras kontaktas
- NC = normaliai uždaras kontaktas.
Schemoje parodytos įvestys ir jų funkcijos; įrangą pasirinkite pagal konkrečią sistemą.

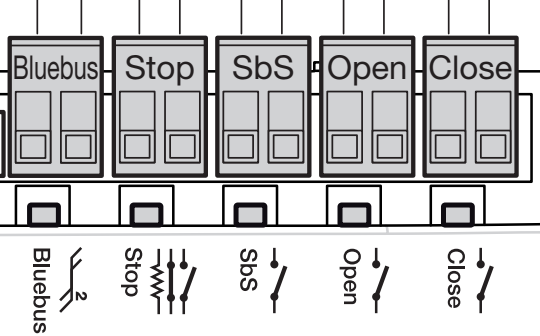

Priedų gnybtai, įtampa ir poliškumas
| Gnybtas | Funkcija ir prijungimas |
|---|---|
| Pagalbinis maitinimas | SbS (+) ir STOP (−), 24 V DC, bendra srovė – ne daugiau kaip 200 mA. Naudokite pagalbinį maitinimo kontaktą prie SbS gnybto kaip teigiamą polių, o pagalbinį maitinimo kontaktą prie STOP gnybto – kaip neigiamą. Prieš prijungdami patikrinkite atitinkamus sumontuotos plokštės kontaktus; visa komandų įvesties pora nėra maitinimo išėjimas. Tai smulkių priedų maitinimas, o ne variklio, švyturėlio ar elektrinės spynos maitinimas. |
| BlueBUS | Du laidininkai ryšiui ir maitinimui; poliškumo nėra +/−. Daugiausia 15 BlueBUS įrenginių, atsižvelgiant į jų suvartojamą srovę. EPMB jungiami lygiagrečiai. |
| FLASH | Švyturėlio funkcijai 12 V DC, ne daugiau kaip 21 W; tinkamas ELDC. DC maitinimą prijunkite pagal konkrečių gnybtų ir įrenginio žymėjimą. Poliškumo nenustatykite pagal gretimą išėjimą; jei plokštės žymėjimas neįskaitomas, prijungimą turi patikrinti technikas. |
| ELS | 12 V AC, daugiausia 15 VA elektrinei spynai; naudojant AC, pliusas ir minusas neskiriami. Kai L5 = ON, funkcija pakeičiama į apšvietimo išėjimą 24 V DC (−30/+50 %), daugiausia 4 W. Keisdami funkciją pasirinkite įrenginį, pritaikytą šiai įtampai, ir laikykitės jo DC poliškumo. |
| OGI | Atvirų vartų indikatoriaus lemputė 24 V DC (−30/+50 %), daugiausia 4 W; galima valdyti mažą relę. Kai L8 = ON, funkcija pakeičiama į techninės priežiūros indikatorių. Jei naudojamas įrenginys su nustatytu DC poliškumu, patikrinkite tikrosios plokštės išėjimo žymėjimą. |
| SbS | Žingsninis valdymo impulsas per NO potencialo neturintį kontaktą, be poliškumo. Nejunkite įėjimo prie išorinio įtampos šaltinio. |
| OPEN / CLOSE | Atidarymas / uždarymas per NO potencialo neturinčius kontaktus, be poliškumo. Kai L7 = ON, CLOSE galima pakeisti daliniu atidarymu. |
| STOP | NC, NO arba 8,2 kΩ įėjimas, priklausomai nuo išmokyto įrenginio. Tai nėra universali maitinimo gnybtų pora; kontaktų prijungimas aprašytas toliau. |
Pagalbinis maitinimas ir valdymo kontaktas atlieka skirtingas funkcijas. Nejunkite priedų maitinimo per abu vienos SbS arba STOP kontaktų poros kontaktus ir nesujunkite poros trumpuoju jungimu, kai naudojate maitinimą. HKA2R10 pagalbinis maitinimas išlieka prieinamas ir įjungus Standby režimą.
STOP, saugos kraštas ir varteliai
Pasikeitus išmokytai būsenai, STOP iškart sustabdo judėjimą ir trumpam pakeičia jo kryptį. Keli NO kontaktai jungiami lygiagrečiai, o keli NC kontaktai – nuosekliai. Varžinių saugos kraštų prijungimą suplanuokite pagal konkretų įrenginį; nejunkite jų kartu su atsitiktiniu tiltu.
Jei vartų sąvaroje įrengti varteliai, jų kontrolinis kontaktas turi neleisti vartams judėti elektra, kai varteliai atidaryti. Po kiekvieno STOP prijungimo pakeitimo atlikite įrenginių išmokymą ir saugos bandymus. Fotobangos ir jautrus kraštas saugo nuo skirtingų pavojų; viena apsaugos priemonė automatiškai nepakeičia kitos.

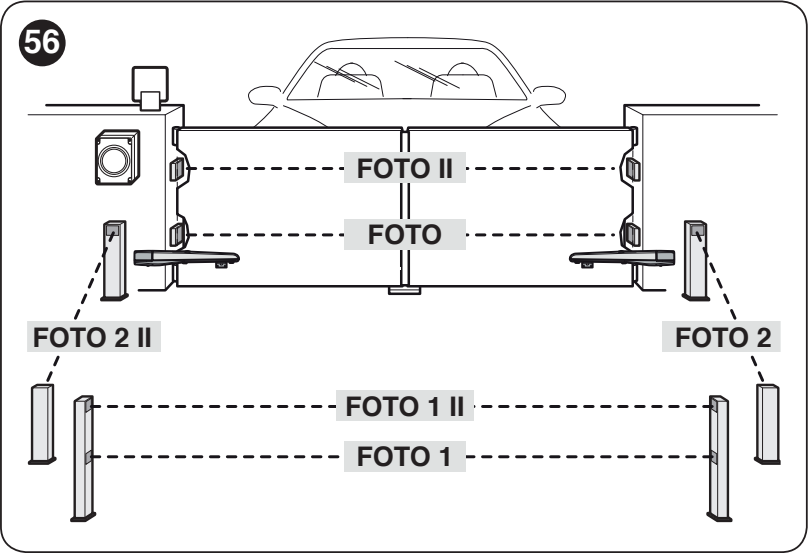

BlueBUS fotobangos
Fotobangų siųstuvą TX ir imtuvą RX EPMB prijunkite dviem laidais prie BlueBUS be poliškumo. Kiekvienos poros TX ir RX turi būti nustatytas tas pats adresas, o kitoms poroms – skirtingi adresai. Prijungę arba atjungę įrenginį, pakartokite išmokymo procedūrą.
| Adresas | Ką saugo ir kaip reaguoja |
|---|---|
| PHOTO / PHOTO II | PHOTO – maždaug 50 cm, PHOTO II – maždaug 100 cm; išorinės poros. Uždarant sustabdo ir pakeičia judėjimo kryptį. |
| PHOTO1 / PHOTO1 II | PHOTO1 – maždaug 50 cm, PHOTO1 II – maždaug 100 cm; vidinės poros. Uždarant sustabdo ir pakeičia judėjimo kryptį; atidarant sustabdo ir tęsia judėjimą, kai spindulio kelias atsilaisvina. |
| PHOTO2 / PHOTO2 II | Atidarymo zonos apsauga. Atidarant sustabdo ir pakeičia judėjimo kryptį. |
| PHOTO3 | HYKE schemoje šis prijungimas neleidžiamas. |
Trumpiklių padėtis turi atitikti pasirinktą funkciją, o ne vien fotobangos fizinio montavimo vietą. Išsamią adresavimo ir prijungimo informaciją taip pat rasite EPMB kortelėje.
Pirmasis paleidimas ir valdymo bloko patikra
Visi toliau nurodyti mygtukai ir šviesos diodai yra HK7024 valdymo bloke. HK7224 neturi savo programavimo funkcijos. Prieš prijungiant maitinimą, kabeliai, mechaniniai stabdikliai, gaubtai ir apsauginiai elementai turi būti patikimai sumontuoti.
- Nustatykite sąvaras maždaug į eigos vidurį, užfiksuokite variklių pavaras ir atlaisvinkite judėjimo zoną.
- Prijungus maitinimą, LED BlueBUS turi mirksėti maždaug kartą per sekundę. TX ir RX fotobangų LED turi rodyti, kad maitinimas įjungtas, o švyturėlis FLASH ramybės būsenoje turi būti išjungtas.
- Jei maitinimo nėra arba jis neįprastas, išjunkite valdymo bloką ir patikrinkite prijungimą bei saugiklius. Jei aptikote problemą, nepradėkite išmokymo procedūros.
- Prieš išmokydami padėtis, selektoriumi pasirinkite tinkamą variklį ir atlikite įrenginių išmokymą.
12 padėčių variklio tipo selektorius
Standartiniams varikliams HK7024 + HK7224 nustatykite DIP 10 = ON, o visas kitas padėtis 1–9, 11 ir 12 = OFF. Oview sistemoje tai atitinka žymėjimą HYKE. Selektorių nustatykite atjungę maitinimą ir visada prieš išmokydami padėtis. HYKE HS nustatymas čia netinka.
BlueBUS ir STOP įrenginių išmokymas
- Vienu metu paspauskite ir laikykite Open ▲ + Stop/Set.
- Kai L1 ir L2 pradės greitai mirksėti (maždaug po 3 sekundžių), atleiskite abu mygtukus.
- Palaukite, kol atpažinimas bus baigtas. STOP turi šviesti, o L1/L2 – užgesti. L3/L4 gali pradėti mirksėti, rodydami, kad reikia išmokyti padėtis.
- Išmokymą būtina atlikti ir neprijungus fotobangų, taip pat kaskart prijungus arba atjungus įrenginį. Po to pakartokite saugos bandymus.
Vartų sąvarų padėčių išmokymas
Pirmiausia reikia išmokyti įrenginius ir tinkamai nustatyti variklio selektorių. Mechaniniai stabdikliai turi būti tvirti, o jėga – tinkama vartams. Išmokymo metu stebėkite abu variklius ir visą judėjimo zoną.
Automatinis išmokymas
- Vienu metu paspauskite ir laikykite Stop/Set + Close ▼.

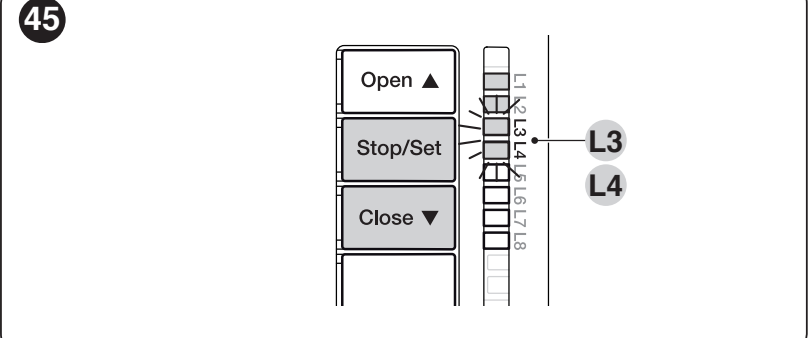

- Kai L3 ir L4 pradės greitai mirksėti (maždaug po 5 sekundžių), atleiskite mygtukus.
- Valdymo blokas lėtai uždarys M1 iki stabdiklio, lėtai uždarys M2 iki stabdiklio, lėtai atidarys M2 ir M1 iki stabdiklių, o galiausiai greitai uždarys abi sąvaras. Naudojant vieną variklį, išmokoma tik atitinkama M2 sąvara.
- Sėkmingą užbaigimą patvirtina užgesę L3 ir L4. Tada atlikite kelis įprastus atidarymo ir uždarymo ciklus.
- Jei judėjimo kryptis arba seka neteisinga, nutraukite judėjimą mygtuku Open arba Close. Prieš taisydami atjunkite maitinimo tinklą ir akumuliatorių. Jei sukeisti M1/M2, sukeiskite ir jų enkoderius; jei judėjimo kryptis neteisinga, sukeiskite konkretaus variklio kraštinius darbo laidus.
- Suveikus fotobangai arba STOP, išmokymas nutraukiamas ir pradeda mirksėti L1. Pašalinę priežastį, pakartokite visą procedūrą nuo pradžių.

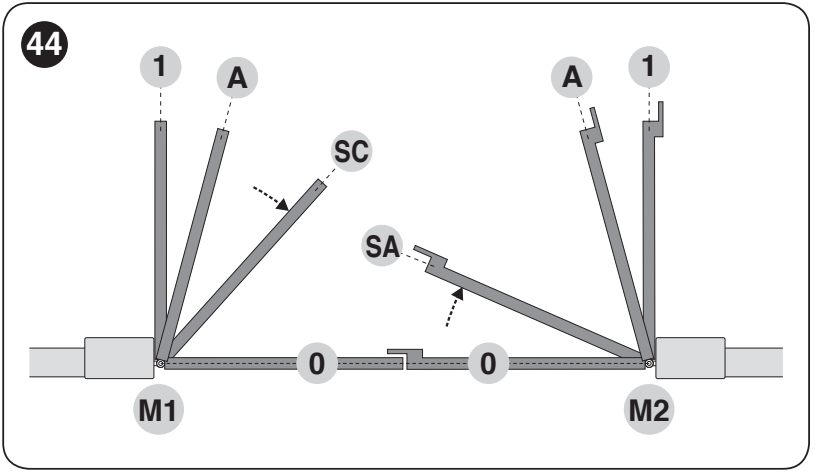

Rankinis išmokymas ir padėčių reikšmės
Rankinis išmokymas leidžia nustatyti padėtis atskirai. Trumpai paspaudus Open/Close, perjungiami LED; laikant nuspaustą mygtuką, juda variklis. Padėtis 0 – uždarymo stabdiklis, padėtis 1 – atidarymo stabdiklis, o A – norima tarpinė atidarymo sustojimo padėtis.
| LED – padėtis | Kas įrašoma |
|---|---|
| L1 – 0/M1 | Visiškas M1 sąvaros uždarymas iki mechaninio stabdiklio. |
| L2 – 0/M2 | Visiškas M2 varčios uždarymas ties mechaniniu ribotuvu. |
| L3 – SA/M2 | Poslinkis atidarant: peržengus šią padėtį, M2 gali pradėti atidaryti M1. |
| L4 – A/M1 | Pageidaujamas M1 atidarymo sustabdymas. |
| L5 – A/M2 | Pageidaujamas M2 atidarymo sustabdymas. |
| L6 – SC/M1 | Poslinkis uždarant: peržengus šią padėtį, M1 gali pradėti uždaryti M2. |
| L7 – 1/M1 | Visiškas M1 atidarymas ties mechaniniu ribotuvu. |
| L8 – 1/M2 | Visiškas M2 atidarymas ties mechaniniu ribotuvu. |
- Paspauskite Stop/Set + Close ir atleiskite, kai tik pradės mirksėti L1, maždaug po 3 sekundžių. Mokydami rankiniu būdu nelaukite L3/L4, kurie paleidžia automatinį mokymą.
- Paspaudę ir laikydami Open arba Close, perkelkite pasirinktą variklį į norimą padėtį. Atleiskite mygtuką, kai norite sustabdyti judėjimą.
- Norėdami išsaugoti, laikykite Stop/Set bent 3 sekundes. Laikant mygtuką, atitinkamas LED maždaug po 2 sekundžių pradės šviesti nuolat. Atleiskite mygtuką tik praėjus bent 3 sekundėms; tada pradės mirksėti kitas LED.
- Tęskite iki L8. Tarp paspaudimų darykite trumpesnę nei 10 sekundžių pertrauką; ilgesnė pertrauka užbaigs procedūrą ir paliks iki tol išsaugotus pakeitimus.
Naudojant vieną M2 variklį: nenaudojamas L1 ir L7 padėtis patvirtinkite laikydami Stop/Set bent 3 sekundes. L3, L4 ir L6 praleiskite trumpai paspausdami Open/Close. Išsaugokite L2, L5 ir L8 padėtis faktinei M2 varčiai.
Mišrus mokymas
Pirmiausia atlikite automatinį mokymą. Tada įjunkite rankinį režimą paspausdami Stop/Set + Close ir atleiskite, kai mirksi L1. Trumpai paspausdami Open/Close pasirinkite padėtį, sureguliuokite ją judesiu ir išsaugokite kaip mokydami rankiniu būdu. Taip reguliuojamos A, SA ir SC padėtys; kraštines 0 ir 1 padėtis palikite išmoktas pagal ribotuvus. Procedūrą užbaikite perjungdami mirksintį LED už L8.
Patikros prieš perdavimą
- Atjungę visus maitinimo šaltinius, atblokuokite variklį ir patikrinkite, ar vartus galima rankiniu būdu perkelti per visą jų eigą. Gamintojas nurodo, kad atliekant bandymą rankiniam judinimui reikia ne didesnės kaip 390 N jėgos; šis rodiklis nepakeičia pavaros parinkimo ir smūgio jėgos matavimo.
- Užfiksavę ir vėl įjungę maitinimą, patikrinkite, ar vartai atsidaro, užsidaro ir sustoja, ar veikia sulėtinimas ir ar varčios tinkamai persidengia.
- Atskirai patikrinkite kiekvieną fotoelementą, jautrųjį kraštą ir vartelių kontrolinį kontaktą. Pašalinkite visus suspaudimo ir kirpimo pavojus svirčių srityje.
- Technikas privalo patikrinti jėgas ir perduoti naudojimo instrukciją, atblokavimo procedūrą bei techninės priežiūros planą. Vartus naudokite tik sėkmingai užbaigę patikras.
HKA2R10 valdymo bloko nustatymai
Open ▲ pasirenka arba atidaro, Stop/Set sustabdo ir patvirtina, Close ▼ pasirenka arba uždaro. Ketvirtasis mygtukas nenaudojamas. Ilgiau nei 5 sekundes laikant Stop/Set, atveriamas programavimo režimas, kai mirksi L1.
I lygis – funkcijų įjungimas ir išjungimas
- Laikykite Stop/Set, kol pradės mirksėti L1, tada atleiskite.
- Mygtukais Open/Close pasirinkite reikiamos funkcijos LED. Trumpai paspaudę Stop/Set pakeiskite būseną: trumpi mirksniai = OFF, ilgi mirksniai = ON.
- Norėdami pasirinkti kitą funkciją ir pakeisti jos būseną, pakartokite veiksmus. Norėdami išsaugoti ir išeiti, 10 sekundžių nespauskite jokio mygtuko.
| LED – funkcija ir reikšmė | Būsena |
|---|---|
| L1 – Automatinis uždarymas ON: po atidarymo vartai užsidarys praėjus nustatytam laukimo laikui. OFF: pusiau automatinis veikimas. Gamyklinis laukimo laikas – 30 s. | ON / OFF Gamyklinis nustatymas – OFF |
| L2 – Uždarymas po fotoelemento suveikimo ON: suveikus fotoelementui, kai įjungtas automatinis uždarymas, laukimo laikas sutrumpėja iki 5 s. Jei automatinis uždarymas išjungtas, fotoelemento suveikimas inicijuoja uždarymą praėjus nustatytam laukimo laikui. | ON / OFF Gamyklinis nustatymas – OFF |
| L3 – Visada uždaryti ON: atkūrus elektros tiekimą, jei vartai atidaryti, valdymo blokas po 10 s pradeda juos uždaryti, prieš tai 5 s mirksėjus įspėjamajai lemputei. OFF: atkūrus elektros tiekimą, vartai savaime nepradeda judėti. | ON / OFF Gamyklinis nustatymas – OFF |
| L4 – Visų funkcijų budėjimo režimas ON: praėjus maždaug 1 minutei po judėjimo, išjungiama BlueBUS ir dauguma LED; komanda atnaujina veikimą su trumpu delsos laiku. OFF: šis energijos taupymo režimas išjungtas. R10 pagalbinis SbS/STOP maitinimas lieka prieinamas. | ON / OFF Gamyklinis nustatymas – OFF |
| L5 – ELS kaip šviesa ON: ELS išvestis veikia kaip 24 V DC (−30/+50 %) šviesos išvestis, daugiausia 4 W. OFF: ELS valdo 12 V AC elektrinę spyną, daugiausia 15 VA. Įrangą ir jungtis pritaikykite pasirinktai funkcijai. | ON / OFF Gamyklinis nustatymas – OFF |
| L6 – Išankstinis mirksėjimas ON: įspėjamoji lemputė mirksi 3 s prieš vartams pradedant judėti. OFF: pradeda mirksėti kartu su vartų judėjimu. | ON / OFF Gamyklinis nustatymas – OFF |
| L7 – CLOSE kaip dalinis atidarymas ON: CLOSE įvestis siunčia dalinio atidarymo 1 komandą. OFF: siunčia uždarymo komandą. | ON / OFF Gamyklinis nustatymas – OFF |
| L8 – OGI kaip techninės priežiūros indikatorius ON: OGI signalizuoja apie techninę priežiūrą. OFF: OGI signalizuoja apie atvirus vartus. Riba nustatoma II/L7 lygiu. | ON / OFF Gamyklinis nustatymas – OFF |
II lygis – reguliuojami parametrai
- Laikykite Stop/Set, kol pradės mirksėti L1, tada atleiskite.
- Mygtukais Open/Close pasirinkite norimo parametro įvesties LED.
- Laikykite Stop/Set. Maždaug po 3 s pradės šviesti dabartinio nustatymo vertės LED. Vis dar laikydami Stop/Set, perkelkite jį mygtuku Open arba Close.
- Atleiskite Stop/Set. Norėdami išsaugoti ir išeiti, 10 sekundžių nespauskite jokio mygtuko.
Paryškinta vertė yra HKA2R10 gamyklinis nustatymas. Įvesties LED nurodo parametrą, o vertės LED – jo vertę. Tas pats LED numeris abiejuose stulpeliuose nebūtinai reiškia tą patį.
| Įvesties LED – pavadinimas ir aprašymas | Nustatymo LED – vertė |
|---|---|
| L1 – Pauzės trukmė Laikas iki automatinio uždarymo; taikoma tik įjungus automatinį uždarymą. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Žingsninis režimas SbS ir susijusių komandų seka; L4, L5, L7 ir L8 taip pat keičia OPEN/CLOSE veikimą. | L1 – Atidaryti – sustabdyti – uždaryti – sustabdyti L2 – Atidaryti – sustabdyti – uždaryti – atidaryti L3 – Atidaryti – uždaryti – atidaryti – uždaryti L4 – Buitinis režimas: atidarant SbS/OPEN neveikia, CLOSE pakeičia kryptį į uždarymą; uždarant SbS/OPEN pakeičia kryptį į atidarymą, CLOSE neveikia. L5 – Buitinis režimas 2: reakcijos kaip L4; ilgiau nei 2 s laikoma komanda sukelia STOP. L6 – 2 žingsnių režimas: trumpesnė nei 2 s komanda sukelia dalinį atidarymą. L7 – Komandos laikymas: vartai juda tik tol, kol laikoma komanda; ją atleidus, sustoja. L8 – Pusiau automatinis atidarymas, uždaroma tik laikant komandą. |
| L3 – Variklių greitis Įprasto judėjimo greitis; pakeitę patikrinkite saugą, jėgas ir lėtėjimą. | L1 – Labai lėtai L2 – Lėtai L3 – Vidutiniškai L4 – Greitai L5 – Labai greitai L6 – Didžiausias greitis L7 – Atidaro greitai, uždaro lėtai L8 – Atidaro didžiausiu greičiu, uždaro vidutiniu greičiu |
| L4 – Slėgio sumažinimas uždarius Trumpas atbulinis judesys sumažina likutinį slėgį, užtikrina tinkamą uždarymą ir palengvina rankinį atblokavimą. | L1 – Slėgis nemažinamas L2 – 1 lygis – minimalus, apie 100 ms L3 – 2 lygis L4 – 3 lygis L5 – 4 lygis L6 – 5 lygis L7 – 6 lygis L8 – 7 lygis – maksimalus, apie 800 ms |
| L5 – Variklių jėga Abiejų variklių jėga. Didesnė vertė nepakeičia trinties pašalinimo; pakeitus būtina išbandyti smūgio jėgas. | L1 – 1 lygis – minimalus L2 – 2 lygis L3 – 3 lygis L4 – 4 lygis L5 – 5 lygis L6 – 6 lygis L7 – 7 lygis L8 – 8 lygis – maksimalus |
| L6 – Pėsčiųjų ir dalinis atidarymas Atidarant pėsčiųjų praėjimą, juda M2. Kai yra abu vartų segmentai, trupmenos skaičiuojamos nuo mažesniojo iš jų išmoktų kampų. | L1 – Pėsčiųjų režimas 1 – M2 iki 1/4 L2 – Pėsčiųjų režimas 2 – M2 iki 1/2 L3 – Pėsčiųjų režimas 3 – M2 iki 3/4 L4 – Pėsčiųjų režimas 4 – visiškai atidaryti M2 L5 – Dalinis atidarymas 1 – abu vartų segmentai iki 1/4 mažesniojo kampo L6 – Dalinis atidarymas 2 – abu vartų segmentai iki 1/2 mažesniojo kampo L7 – Dalinis atidarymas 3 – abu vartų segmentai iki 3/4 mažesniojo kampo L8 – Dalinis atidarymas 4 – abu vartų segmentai iki mažesniojo išmoktų kampų |
| L7 – Techninės priežiūros įspėjimas Manevrų skaičius iki įspėjimo. Tai nepakeičia reguliaraus techninės priežiūros intervalo. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Gedimų istorija Rodomi paskutinių aštuonių manevrų rezultatai. Pasirinkę suskaičiuokite BlueBUS mirksnius ir naudokitės diagnostikos lentele. | L1 – 1-asis manevras – naujausias L2 – 2-asis manevras L3 – 3-iasis manevras L4 – 4-asis manevras L5 – 5-asis manevras L6 – 6-asis manevras L7 – 7-asis manevras L8 – 8-asis manevras – seniausias |
Pakeitę jėgą, greitį ar padėtis patikrinkite visą judėjimo kelią, fotoelementus, STOP funkciją ir smūgio jėgas. Automatinis uždarymas turi atitikti konkrečių vartų apsaugos reikalavimus ir naudojimo sąlygas.
Radijo imtuvas ir nuotolinio valdymo pulteliai
Radijo imtuvas įstatomas į jungtį SM HK7024 valdymo bloke. Prieš įstatydami arba išimdami atjunkite visus maitinimo šaltinius. HK7224 atskiro radijo imtuvo nereikia.
Dabartiniuose rinkiniuose naudojami NICE OXIBD ir ON2E. OXIBD taip pat palaiko suderinamus dvipusius pultelius; MYGO4 yra įprastas kintamojo kodo pultelis. Naudodami senesnį imtuvą, pasirinkite jo kodavimą atitinkantį siųstuvą.
| Imtuvo išėjimas | HYKE komanda |
|---|---|
| 1 | SbS – žingsninis režimas pagal parametrą II/L2. |
| 2 | Dalinis atidarymas 1 pagal parametrą II/L6; gamyklinis nustatymas – visiškai atidaryti M2. |
| 3 | OPEN – atidarymas. |
| 4 | CLOSE – uždarymas. |
I režimu įrašomas visas pultelis, o II režimu – atskiras mygtukas, priskirtas pasirinktai komandai. Įrašymas ir ištrynimas atliekami imtuvo mygtuku, o ne atkuriant plokštės gamyklinius nustatymus. Tikslią mygtukų paspaudimo seką, laiką ir patvirtinimus rasite NICE pultelių susiejimo instrukcijoje ir OXIBD kortelėje. Išplėstiniu režimu komandų gali būti daugiau; komandos numerį pasirinkite pagal imtuvą.
Atsarginė baterija ir valdymo bloko karta
Atsarginė baterija montuojama jai skirtoje vietoje HK7024 bloke. Viena suderinama baterija maitina visą sistemą per jos valdymo bloką; ji nejungiama atskirai prie HK7224 variklio gnybtų.
| Montavimas | Tinkamas pasirinkimas |
|---|---|
| HKA2R10 | Senesnėje versijoje naudojama PS124. Dabartinė PSS124 prijungiamas kabeliu, skirtu senesniam suderinamam blokui; PSS124 pakuotėje yra kabeliai R10 ir R30 modeliams. |
| Naujesnis blokas | PSS124 su atitinkama jungtimi. Senesnei PS124 reikia CABLA11 adapterio, o funkcija Standby turi būti išjungta; jungimo būdą pasirinkite pagal tikrosios plokštės žymėjimą. |
- Atjunkite elektros tinklą ir, jei yra, seną akumuliatorių. Nuimkite dangtį ir pakelkite valdymo bloką.
- Įdėkite akumuliatorių į tam skirtą vietą ir naudokite atitinkamos kartos įrenginiui skirtą kabelį. Nesupainiokite jungties su variklio išėjimu.
- Prijunkite akumuliatorių prie elektros grandinės tik baigę montuoti ir programuoti. Patikrinkite veikimą, kai elektros tinklas išjungtas, tada vėl įjunkite maitinimą, kad akumuliatorius būtų įkrautas.
Manevrų skaičius dingus elektros tiekimui priklauso nuo akumuliatoriaus būklės, temperatūros ir apkrovos. Akumuliatorius nepakeičia galimybės atrakinti vartus rankiniu būdu. „Solemyo“ saulės energijos maitinimas jungiamas per tam skirtą suderinamo valdymo bloko maitinimo įvestį; elektros tinklo ir saulės energijos šaltinio negalima prijungti vienu metu.
Diagnostika ir trikčių šalinimas
Vartams judant, švyturėlis mirksi reguliariai. Gedimo atveju švyturėlis trumpai sumirksi kelis kartus, padaro maždaug 1 s pauzę ir pakartoja tą pačią mirksnių seką. Prieš nustatydami iš naujo ar keisdami nustatymus suskaičiuokite trumpus mirksnius.
| Mirksnių skaičius | Priežastis ir tolesni veiksmai |
|---|---|
| 1 | BlueBUS – trūksta įrenginio arba pasikeitė jo konfigūracija. Patikrinkite laidus ir adresavimą; atlikę pakeitimus, paleiskite įrenginių įrašymą. |
| 2 | Fotoelementas blokuoja judėjimą. Pašalinkite kliūtį, nuvalykite dangtelius ir patikrinkite TX/RX nustatymą. Fotoelementai. |
| 3 | Pasipriešinimas judėjimui arba suveikė jėgos ribotuvas. Patikrinkite varčią, vyrius ir svirtį; nedidinkite jėgos, kol nepašalinta priežastis ir neatlikti nauji bandymai. |
| 4 | Suveikė STOP įvestis. Patikrinkite saugos kraštą, vartelių kontaktą ir įvesties įsimintą būseną. STOP įvesties prijungimas. |
| 5 | Vidiniai valdymo bloko parametrai. Palaukite bent 30 s, išsiųskite komandą ir, jei reikia, iš naujo įjunkite maitinimą. Jei gedimas kartojasi, reikia kreiptis į techninės priežiūros specialistą. |
| 6 | Viršytas iš eilės atliekamų manevrų skaičius arba manevrų per valandą limitas. Leiskite pavarai kelias minutes atvėsti ir rečiau ją naudokite. |
| 7 | Elektros gedimas. Palaukite bent 30 s ir, jei reikia, iš naujo įjunkite maitinimą; pasikartojusį gedimą turi šalinti technikas. |
| 8 | Nuolat aktyvi komanda neleidžia priimti kitų komandų. Patikrinkite mygtuką, jungiklį ir, jei naudojamas, laikmatį. |
| 9 | Sistema užblokuota elektronine komanda „Automatikos sustabdymas“. Naudokite atitinkamą komandą „Atrakinti automatiką“; tai nėra mechaninė atrakinimo svirtis. |
| 10 | Enkoderis aptiko kliūtį arba per didelę trintį. Patikrinkite mechanizmą, enkoderio priskyrimą ir laidus. M1/M2 ir ENC1/ENC2. |
Plokštės šviesos diodų patikra
| Šviesos diodas | Tinkama būsena arba tolesni veiksmai |
|---|---|
| BlueBUS | Maždaug 1 žalias mirksnis per sekundę = įprastas veikimas. Įjungus budėjimo režimą „Standby“, mirksi lėčiau; gavus komandą, atkuriamas įprastas veikimas. Du greiti mirksniai = pasikeitė įvesties būsena. Jei nešviečia, patikrinkite maitinimą ir saugiklius; nuolatinį švietimą arba raudonų mirksnių sekas tikrinkite pagal diagnostikos nurodymus. |
| STOP | Šviečia = įsiminta saugi būsena. Nešviečia = suveikė įvestis arba pasikeitė jos būsena. |
| SbS / OPEN / CLOSE | Neveikos būsenoje nešviečia, o gavus aktyvią komandą užsidega. Nuolat šviečiantis šviesos diodas gali reikšti, kad kontaktas laikomas nuspaustas arba yra sugedęs. |
| L1/L2 mirksi lėtai | Reikia atlikti įrenginių įrašymą. |
| L3/L4 mirksi lėtai | Reikia atlikti padėčių įrašymą. |
Jei variklis veikia, bet varčia nejuda, patikrinkite, ar atrakinimo svirtis visiškai užfiksuota. Jei HK7224 nereaguoja arba juda netinkamai, patikrinkite jo M1/M2 išėjimą ir atitinkamą enkoderį HK7024 įrenginyje. Prieš keisdami saugiklį pirmiausia pašalinkite gedimo priežastį; naudokite tokio paties tipo ir nominaliosios vertės saugiklį.
Valdymo bloko nustatymų ištrynimas
Atstačius HKA2 nustatymus, ištrinami pasirinktiniai nustatymai. Tai nėra nuotolinio valdymo pultelių susiejimas ar atskiro imtuvo radijo atminties ištrynimas.
- HK7024 valdymo bloke paspauskite ir laikykite nuspaudę Open ▲ + Close ▼, kol L1 ir L2 pradės mirksėti.
- Atleiskite abu mygtukus.
- Atstačius nustatymus, dar kartą patikrinkite perjungiklį, įrašykite įrenginius ir padėtis, nustatykite funkcijas ir atlikite saugos bandymus.
Priežiūra ir saugus naudojimas
Profesionalią patikrą suplanuokite ne vėliau kaip po 6 mėnesių arba pasiekus 20 000 manevrų nuo ankstesnės patikros, atsižvelgiant į tai, kas įvyks anksčiau. Jei pavara naudojama intensyviai arba nepalankiomis sąlygomis, pasirinkite trumpesnį intervalą.
- Prieš atlikdami techninę priežiūrą atjunkite elektros tinklą, akumuliatorių ir kitus maitinimo šaltinius.
- Patikrinkite, ar tvirtai pritvirtinti laikikliai, varžtai, kaiščiai, fiksavimo žiedai, svirtys, atramos, dangtis ir kabelių įvorės. Pakeiskite pažeistas arba susidėvėjusias dalis.
- Patikrinkite, ar vartus lengva judinti rankiniu būdu, ar užsifiksuoja atrakinimo mechanizmas ir ar veikia visi fotoelementai, saugos kraštai bei vartelių kontaktai.
- Vartams judant, nestovėkite jų judėjimo zonoje ir nelieskite svirčių. Nuotolinio valdymo pultelius laikykite vaikams nepasiekiamoje vietoje.
- Klientas gali nuvalyti fotoelementų dangtelius ir pašalinti nešvarumus iš vartų judėjimo zonos. Esant mechaniniam arba elektros gedimui, pavaros nenaudokite ir kreipkitės į techninės priežiūros specialistą.
Orientacinis eksploatavimo laikas
Sudėkite ilgio, svorio ir visų kitų reikšmingų veiksnių indeksus. Tada grafike nustatykite orientacinį ciklų skaičių, jei atliekama reguliari techninė priežiūra. Horizontalioji ašis rodo indeksų sumą procentais, vertikalioji – ciklų skaičių. Šis įvertis negarantuoja metų ar ciklų skaičiaus.
| Visos automatikos savybės | Indeksas | Eksploatavimo trukmės grafikas |
|---|---|---|
| Veiksnys | Ilga / trumpa svirtis |
|
| Ilgis | Mažiau nei 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Daugiau kaip 3,0 m iki 3,5 m: 30 % / netaikoma | |
| Svoris | Mažiau nei 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Daugiau kaip 250 kg: 30 % / netaikoma | |
| Temperatūra / drėgmė | Daugiau kaip 40 °C arba mažiau nei 0 °C, arba drėgmė didesnė nei 80 %: 20 / 20 % | |
| Pilnas užpildas | 15 / 20 % | |
| Vėjuota vieta | 15 / 20 % |
Pirmiausia patikrinkite vartų tinkamumą pagal svorio ir ilgio grafiką ir montavimo geometriją. Esant dviejų diapazonų ribai, pasirinkite didesnį iš galimų skaitinių indeksų. Sutrumpinta svirtis, kai ilgis yra 3,0 m, leidžiama tik esant B kreivę atitinkančiam svoriui; jei ilgis didesnis nei 3,0 m, jos nenaudokite. Visada įvertinkite visą sistemą.
Techniniai parametrai ir matmenys
| Parametras | NICE HYKE HK7024 |
|---|---|
| Valdymo blokas | Integruotas HKA2; valdo vienus arba dvejus vartų segmentus. |
| Maitinimas | HK7024: 230 V AC ±10 %, 50/60 Hz; variklis 24 V DC. |
| Greitis be apkrovos | 1,5 aps./min; reguliuojami greičio lygiai. |
| Sukimo momentas | Maksimalus 500 Nm; nominalus 120 Nm. |
| Maksimalus ciklų dažnis | 40 ciklų per valandą esant nominaliam sukimo momentui; esant aukščiausiai darbinei temperatūrai – 25 ciklai per valandą. |
| Nepertraukiamas veikimas | Ne ilgiau kaip maždaug 7 minutes esant nominaliam sukimo momentui. |
| Maksimali vartojamoji galia | 300 W pavarai su valdikliu. |
| Maksimali srovė | 1,5 A esant 230 V AC tinklo įtampai. |
| Apsaugos klasė | IP54 su nepažeistu gaubtu. |
| Darbinė temperatūra | −20–+55 °C; esant žemai temperatūrai pavaros efektyvumas mažėja. |
| Matmenys | 210 × 290 × 320 mm (plotis × gylis × aukštis). |
| Pavaros svoris | 10,5 kg. |
| Vienos varčios riba | Su pilna svirtimi – 3,5 m / 200 kg arba 1,8 m / 330 kg; tarpinės reikšmės ir sutrumpinta svirtis pagal diagramą. |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
