NICE LBAR užtvaras – be strėlės
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
1 931,40 € su PVM
| Svoris |
|---|
| 85 kg |
Produkto aprašymas NICE LBAR užtvaras – be strėlės
NICE LBAR yra elektromechaninis kelio užtvaras, skirtas kontroliuojamam motorinių transporto priemonių įvažiavimui; tiekiamas be strėlės. Turi 24 V DC variklį 24 V DC ir integruotą valdymo bloką BCU1 R10 (XBA3 R10). Standartinė komplektacija jungiama prie 230 V ACtinklo; 24 V – variklio įtampa.
Jis skirtas strėlei, kurios ilgis nurodomas kaip 7, 8 arba 9 m. Turi tvirtą plieninį korpusą ir balansavimo spyruoklę. Elipsinės aliumininės strėlės XBA15, XBA14 ir XBA5 leidžiamuose deriniuose galima sujungti naudojant XBA9. Tiksli surinktos strėlės ilgis ir jos įranga lemia spyruoklės nustatymą.

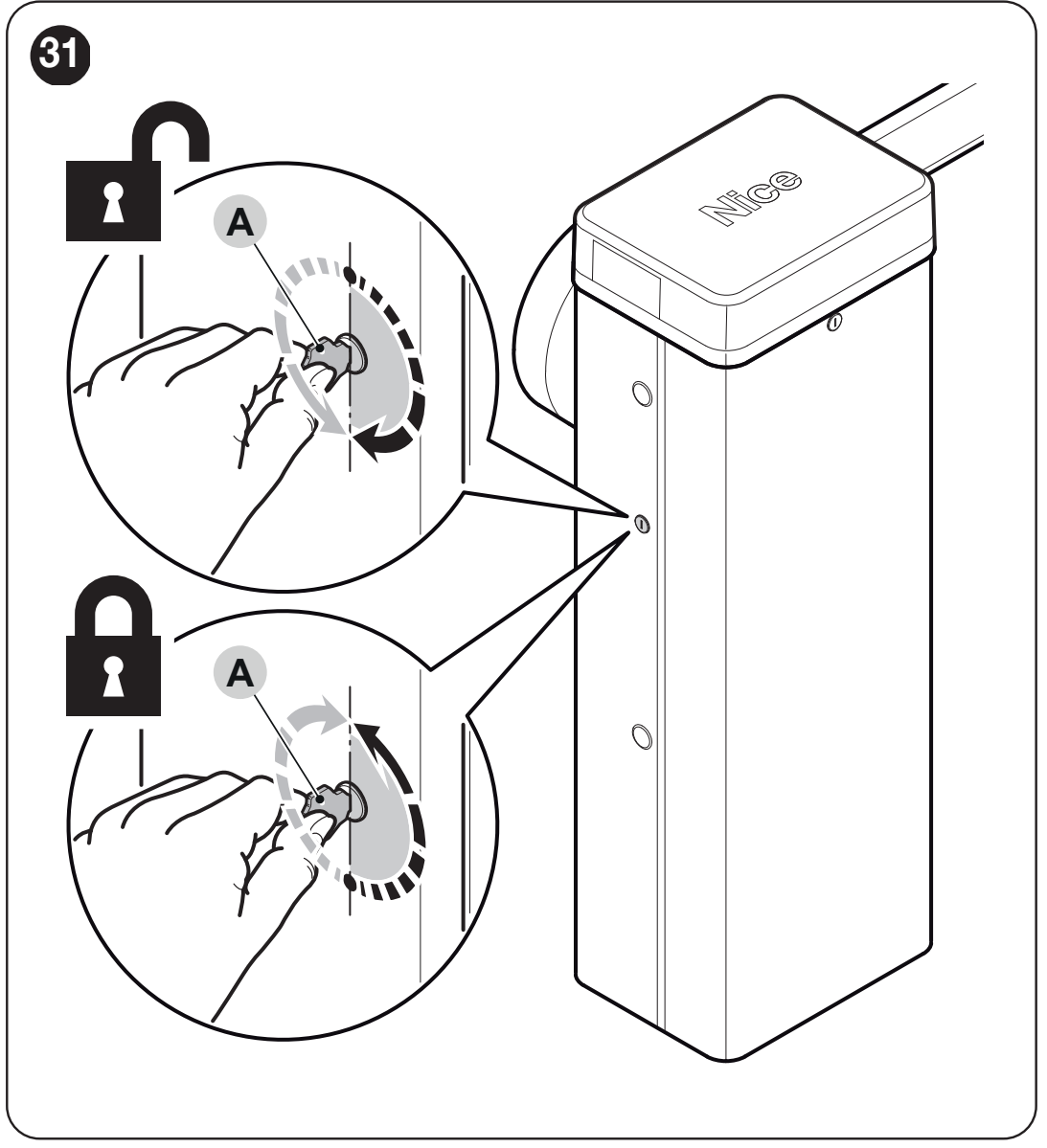

Nutrūkus elektros tiekimui, strėlę galima atrakinti raktu arba naudoti PS224 atsarginę bateriją. Į korpusą galima įmontuoti XBA7 švyturėlį arba XBA8 šviesoforą. Dvi viena priešais kitą įrengti užtvarai galima sinchronizuoti režimu Master–Slave.
Jei užtvaras jau įrengtas, pirmiausia patikrinkite valdymo plokštės žymėjimą. Toliau pateikti nustatymai skirti BCU1 R10 su ekranu ir sukamuoju selektoriumi; senesnės XBA3 valdymas kitoks, todėl jos negalima pakeisti vien pagal panašų pavadinimą.
Kada rinktis NICE LBAR
| Ką patikrinti | Rodiklis ir reikšmė |
|---|---|
| Laisvas pravažiavimo plotis | 7–9 m |
| Reguliuojama manevro trukmė | 8–12 s su nurodyta BCU1 R10 komplektacija |

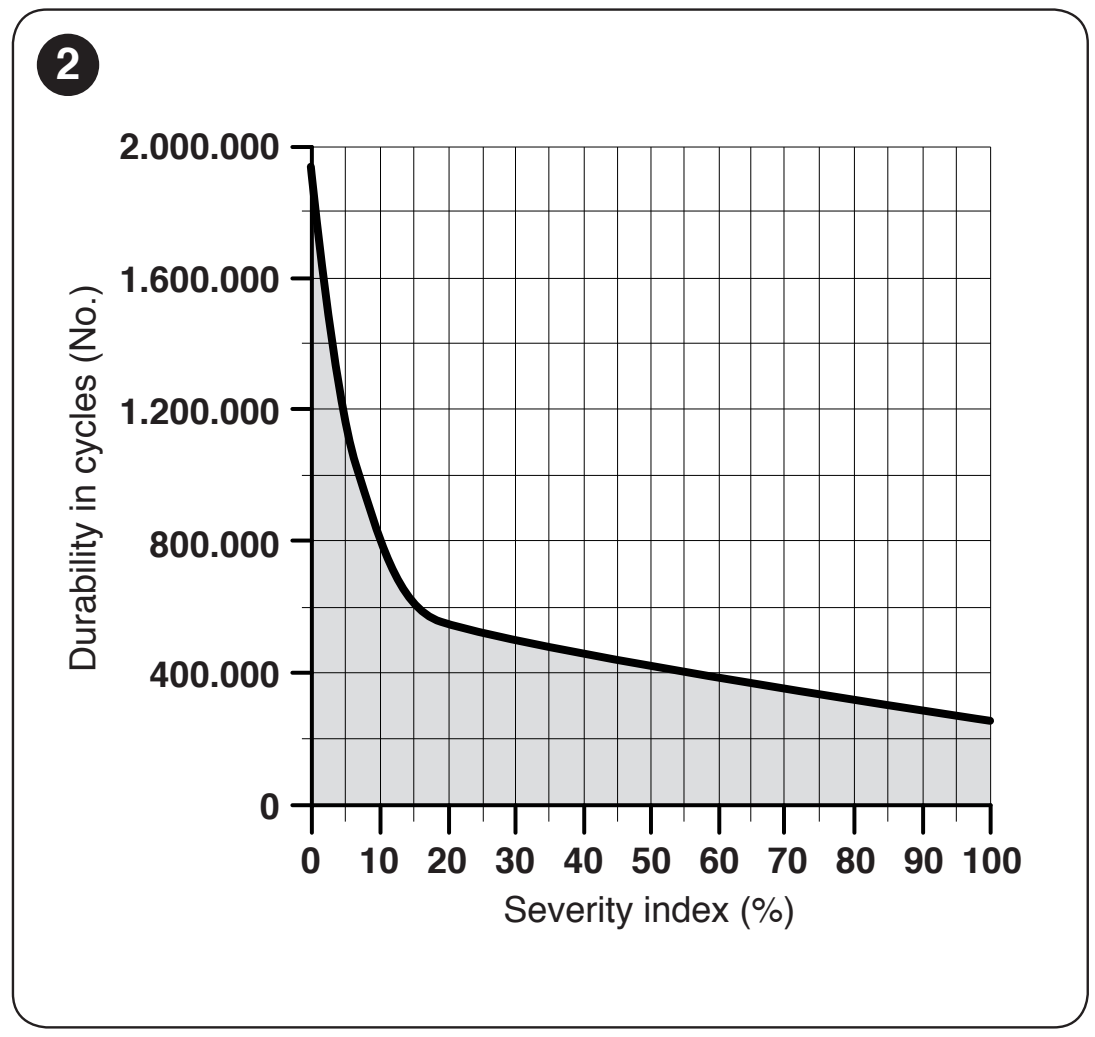

| Maks. ciklų skaičius esant vardiniam sukimo momentui | 150 ciklų/h |
| Strėlė | Tiekiama atskirai; dalių ir jungčių deriniai |
| Avarinis atrakinimas rankiniu būdu | Raktu, nutrūkus elektros tiekimui arba atliekant techninės priežiūros darbus |
| Du viena priešais kitą įrengti užtvarai | Sinchronizavimas Master–Slave režimu |
Strėlės ilgis nėra laisvo pravažiavimo plotis. Rinkdamiesi atimkite korpuso ir laikiklio užimamą vietą; galutinį laisvą plotį patikrinkite vietoje. Judėjimo trukmė priklauso nuo nustatymų, strėlės ir jos įrangos. Didžiausias ciklų skaičius negarantuoja neriboto veikimo esant bet kokiai apkrovai.
Užtvaras skirtas transporto priemonėms. Strėlės judėjimas neturi kelti pavojaus pėstiesiems; pėsčiųjų praėjimą įrenkite atskirai, o saugos įtaisus parinkite atsižvelgdami į konkretaus įvažiavimo rizikas. Prieš montuodami taip pat patikrinkite, ar virš pakeltos strėlės yra pakankamai vietos.
Strėlės įranga ir jos apribojimai
| Priedas | Sąlyga |
|---|---|
| Guma ir apšvietimas | Leidžiama, jei tinkamai parinktas ilgis, prijungta ir subalansuota. Šviesos juostą parinkite pagal tikrąjį strėlės ilgį. |
| Apatinė tvorelė WA13 | Tik 7,33 arba 8,33 m konfigūracijai, kaip nurodyta spyruoklės lentelėje. 9,33 m strėlei lentelėje tokia įranga nenurodyta; nemontuokite jos, kol nepatvirtintas sprendimas. |
| Mobilusis atraminis stovas WA12 | Atsižvelgiama montuojant 7,33 ir 8,33 m strėles. 9,33 m strėlei nenaudokite, jei sprendimas nėra individualiai patvirtintas. |
| Lankstinis šarnyras XBA11 | LBAR užtvarui neleidžiamas. Šis sprendimas netinka žemoms luboms šiam užtvarui. |
Pridėję apšvietimą, gumą, atramą arba apatinę tvorelę, iš naujo parinkite Spyruoklės tvirtinimas ir balansavimas. Variklio galios padidinimas nepakeičia tinkamo mechaninio sureguliavimo.
Iš kokių dalių sudaryta strėlė
| Strėlės žymėjimas | Dalys | Ką patikrinti |
|---|---|---|
| 7 m | XBA15 + XBA14 + XBA9 | Spyruoklės lentelė: 7,33 m; trumpesnė dalis montuojama prie korpuso. |
| 8 m | 2 × XBA14 + XBA9 | Spyruoklės lentelė: 8,33 m. |
| 9 m | XBA14 + XBA5 + XBA9 | Spyruoklės lentelė: 9,33 m; trumpesnė dalis montuojama prie korpuso. |
XBA15 ilgis – 3 150 mm, XBA14 – 4 150 mm, o XBA5 – 5 150 mm. Nenaudokite 6, 7, 8 ar 9 m komercinio žymėjimo kaip tikslaus montavimo matmens. Prieš montuodami išmatuokite sukomplektuotos strėlės ilgį ir laisvą pravažiavimo plotį. Jungtis XBA9 neleidžia viršyti užtvaro ribinių parametrų.

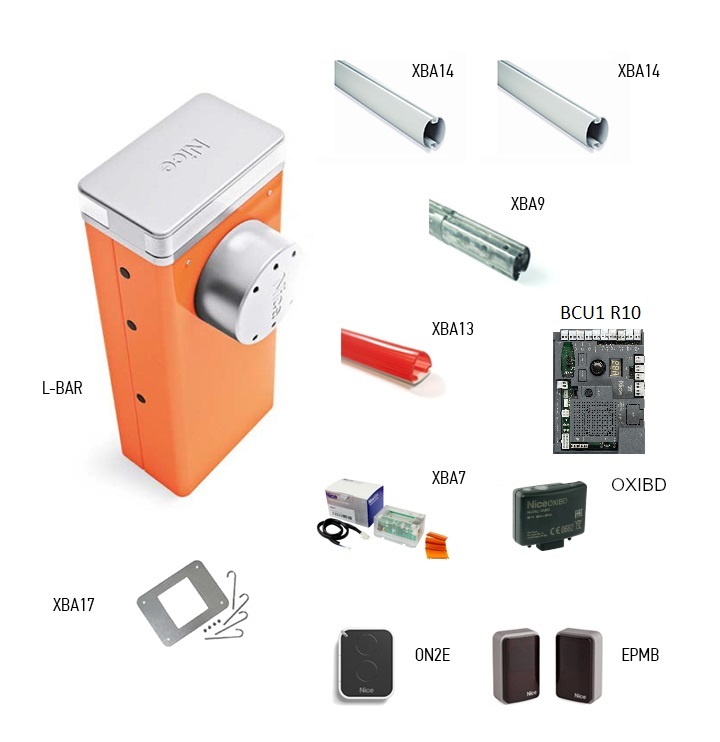

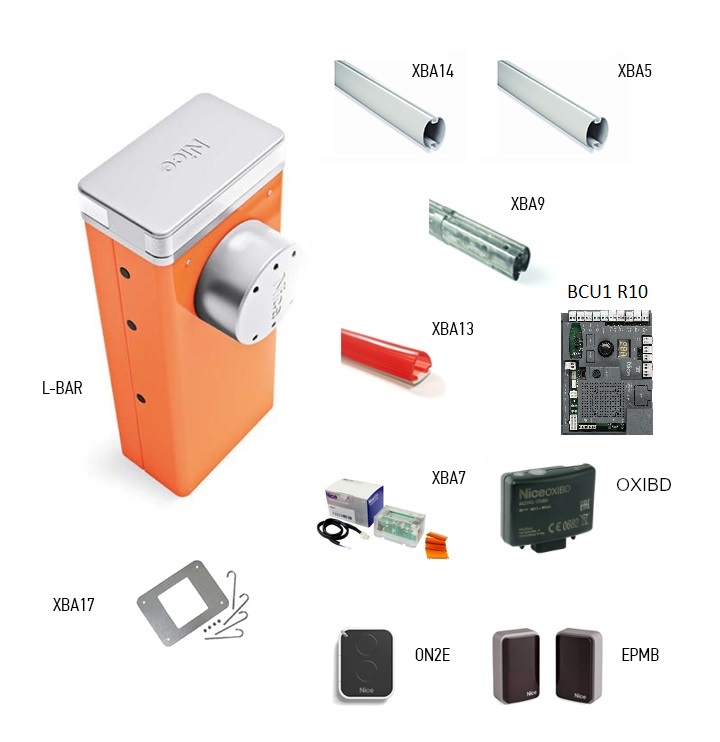

Užtvarų komplektai su strėle ir priedais
Jei norite komplekto su strėle, rinkitės iš esamų komplektų. Nurodytas ilgis reiškia strėlės ilgį, o ne pravažiavimo plotį. Skirtingų serijų komplektai turi skirtingus valdymo blokus ir ribinius parametrus; tikslią sudėtį rasite atidarę komplekto kortelę.
| NICE LBAR užtvarų komplektai | |
|---|---|
LBAR – 8 m strėlė | LBAR – 9 m strėlė |
Su LBAR užtvaru suderinami priedai
Įrangą rinkitės pagal strėlės ilgį ir naudojimo sąlygas. Net ir suderinamiems priedams taikomi mechaniniai ir elektriniai apribojimai; ne visus priedus galima naudoti vienu metu.
| Kas | Kodėl | Tipas |
|---|---|---|

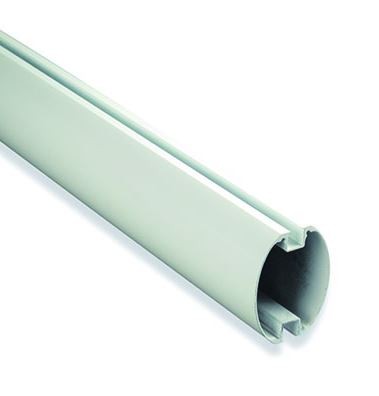

Strėlė  | Korpusas tiekiamas be strėlės. Dalis ir jungtį rinkitės pagal konkretų ilgį. | |
Strėlių jungtis  | Sujungia dvi strėlės dalis; montavimo eiga. Jungtį naudokite tik su šiam užtvarui nurodytomis suderinamomis dalimis. | |
Tvirta atrama  | Reguliuojamo aukščio atrama uždarytos strėlės galui. Tai nėra prie strėlės tvirtinama atrama. | |
Kilnojamoji atrama  | Prie strėlės tvirtinama sulankstoma atrama. Leidžiamą ilgį ir jos apkrovą patikrinkite spyruoklės lentelėje. | |
Apsauginė tvorelė po užtvaro strėle  | Aliumininė užtvara, 2 m dalis. Tik leistinose konfigūracijose; ilgio apribojimai. | |
Šviesą atspindintys lipdukai  | 24 raudoni lipdukai, kad strėlė būtų geriau matoma. | |

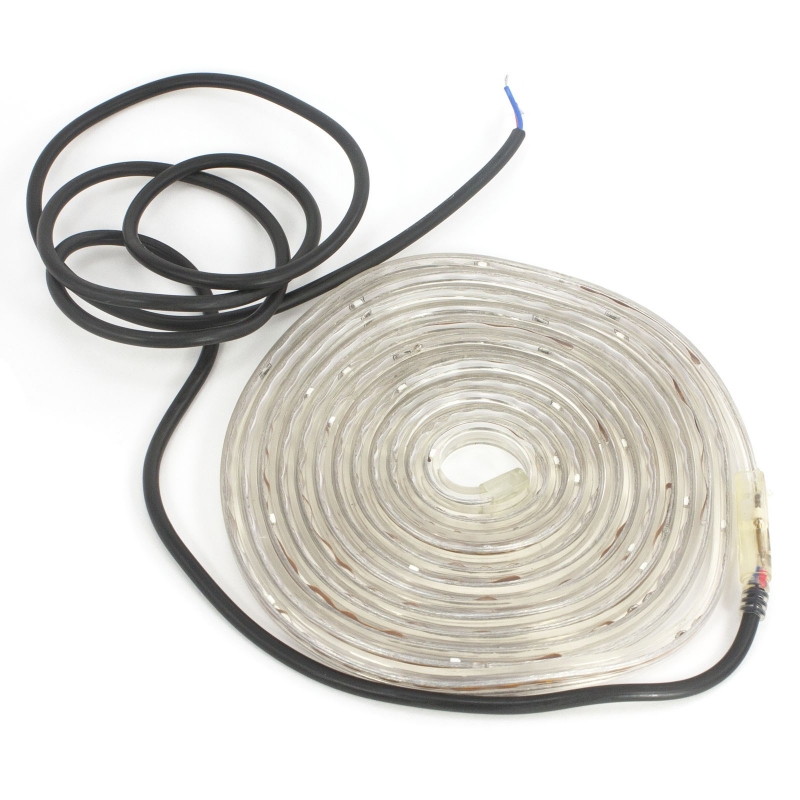

Strėlės apšvietimas  | XBA18 yra 8 m ilgio juosta; ji automatiškai neuždengia visos 9 m strėlės. Kiekį ir prijungimą patikrinkite pagal LIGHT išėjimo. | |
Apsauginė guma  | 9 atkarpos po 1 m. Mechaninė briaunos apsauga; nepakeičia prižiūrimos saugos juostos. | |
Atsarginis maitinimas  | 24 V įkraunama baterija, skirta naudoti nutrūkus elektros tiekimui; manevrų skaičius priklauso nuo įkrovos ir įrangos. | |
Švyturėlis korpuse  | Apie judėjimą ir diagnostiką signalizuoja funkcija INTERNAL LIGHT. | |
Šviesoforas korpuse  | Eismo valdymas pagal nustatymą INTERNAL LIGHT / OU4. | |
Fotoelementai | Dviejų laidų BlueBUS. Pakeitę jungimą, atlikite Rinkinys 1. | |
Nuotolinis valdymas | SM imtuvas ir atitinkamo kodavimo pultelis; jei imtuvas jau naudojamas, patikrinkite, kokia pultelių šeima jame įrašyta. | |
Valdymo plokštė | Atsarginė naujos kartos plokštė su ekranu ir selektoriumi. Užtvaras jau turi integruotą valdymo bloką, todėl papildomo išorinio bloko nereikia. | |
Techninė priežiūra ir nustatymas | BUS T4 sąsaja diagnostikai ir techninės priežiūros skaitikliui. | |
Saulės energijos maitinimas | Alternatyvus maitinimo šaltinis vietoj elektros tinklo. Naudodami šią jungimo schemą, 230 V įtampos nejunkite vienu metu. |
Korpuso ir strėlės montavimas
Montavimo, prijungimo prie elektros tinklo ir paleidimo darbus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus atjunkite elektros tinklą ir atsarginį akumuliatorių. Patikrinkite, ar pagrindas tvirtas, ar yra drenažas, pakanka vietos visai strėlei ir saugu pasiekti atblokavimo mechanizmą.

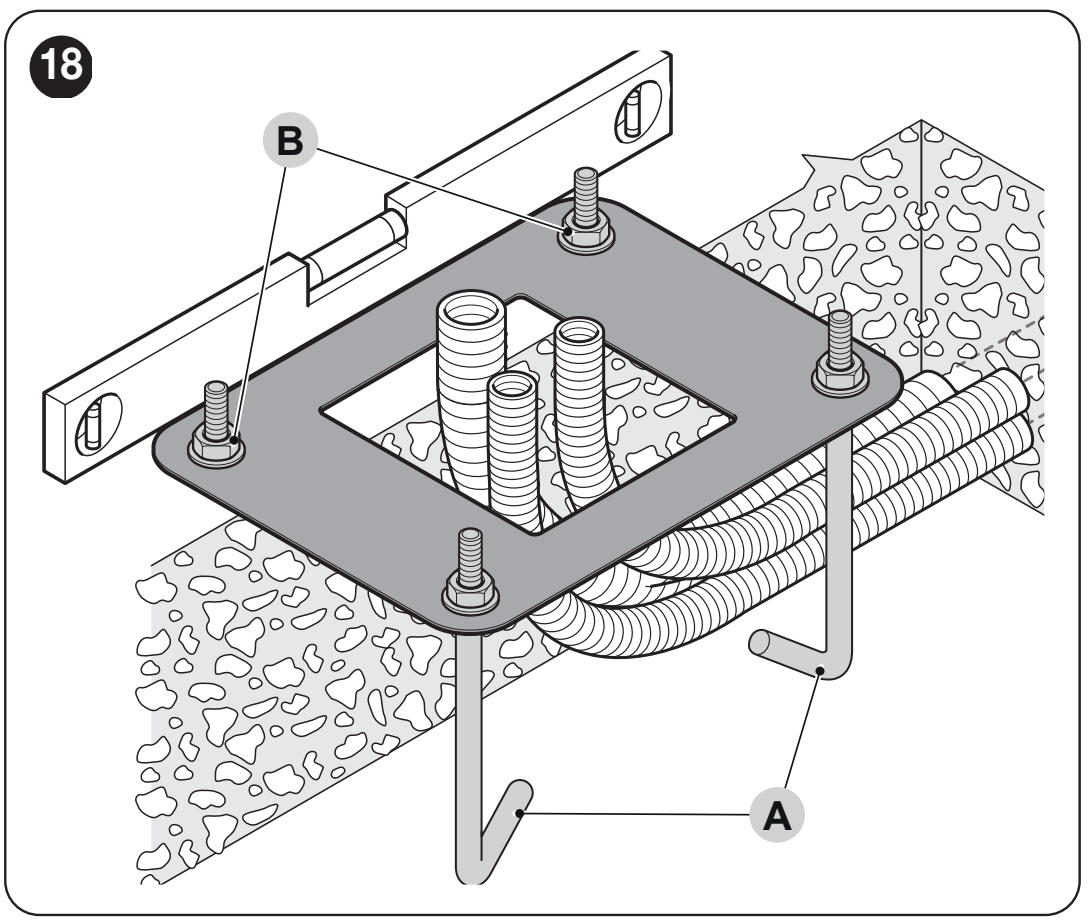

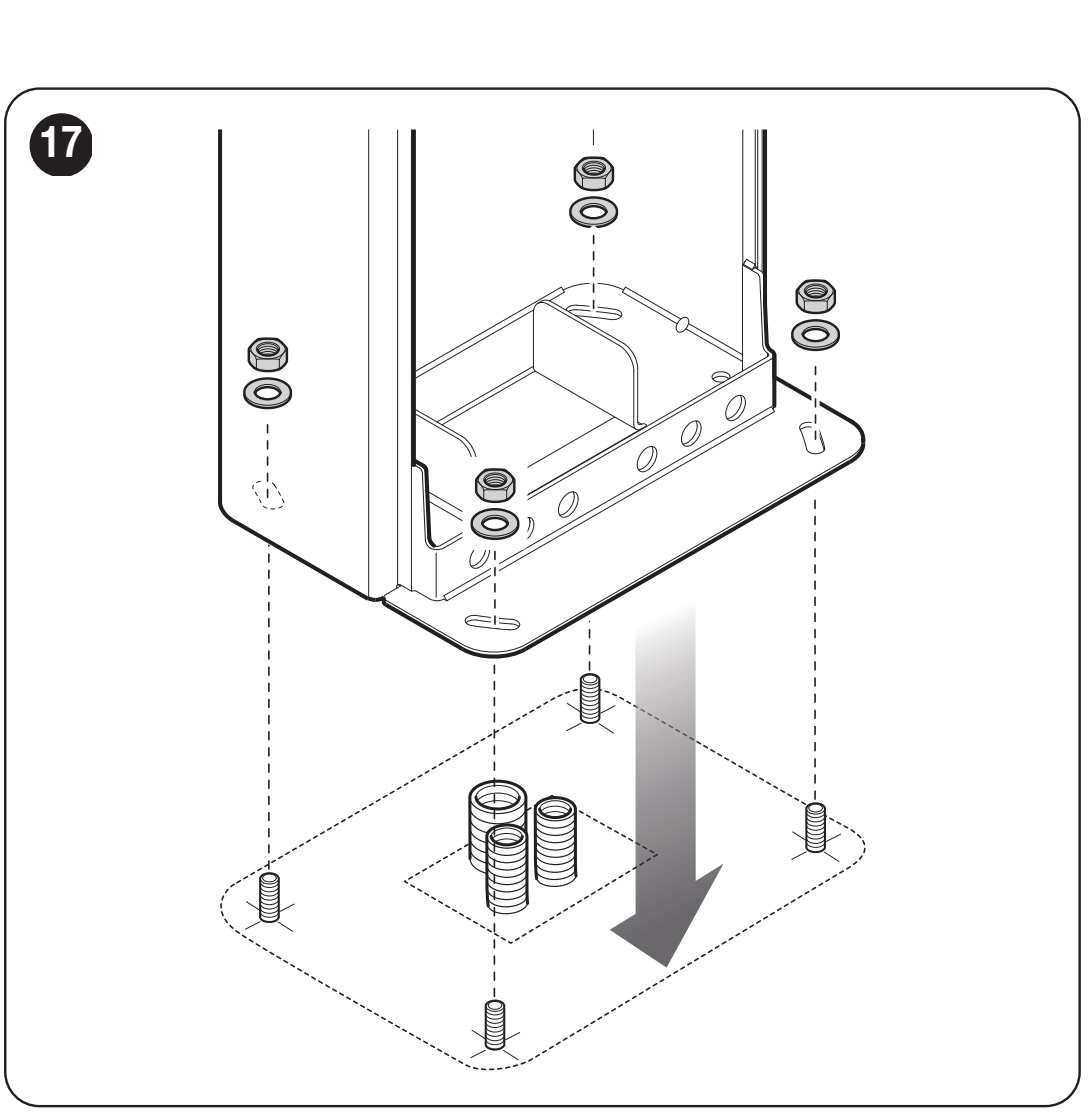

Pamatinė plokštė ir inkaravimas
Jei esamas pamatas tinkamas, pagal korpusą pažymėkite keturias skyles ir pasirinkite pagrindui tinkamus inkarus. Įrengdami naują pamatą, paruoškite apsauginius vamzdžius, keturis komplekte esančius inkarinius varžtus ir horizontaliai, lygiagrečiai strėlei montuojamą pamatinę plokštę.
| Pagrindo patikra | Reikalavimas |
|---|---|
| Betoninis pamatas | Armuotas betonas, ne mažesnio kaip 0,15 m storio ir didesnio kaip 0,2 m³ tūrio. Pamato matmenis technikas nustato pagal vietos sąlygas. |
| Inkarai betonui | 4 inkarai su 12 MA (M12) varžtais, kurių kiekvieno atsparumas tempimui – ne mažesnis kaip maždaug 3,9 kN. |
| Kita laikanti medžiaga | Patikrinkite pagrindo ir keturių tvirtinimo taškų atsparumą ne mažesnei kaip maždaug 9,8 kN apkrovai. |
| Montavimas | Plokštė turi būti horizontali ir lygiai su paviršiumi; korpusą tvirtinkite tik betonui visiškai sukietėjus. |

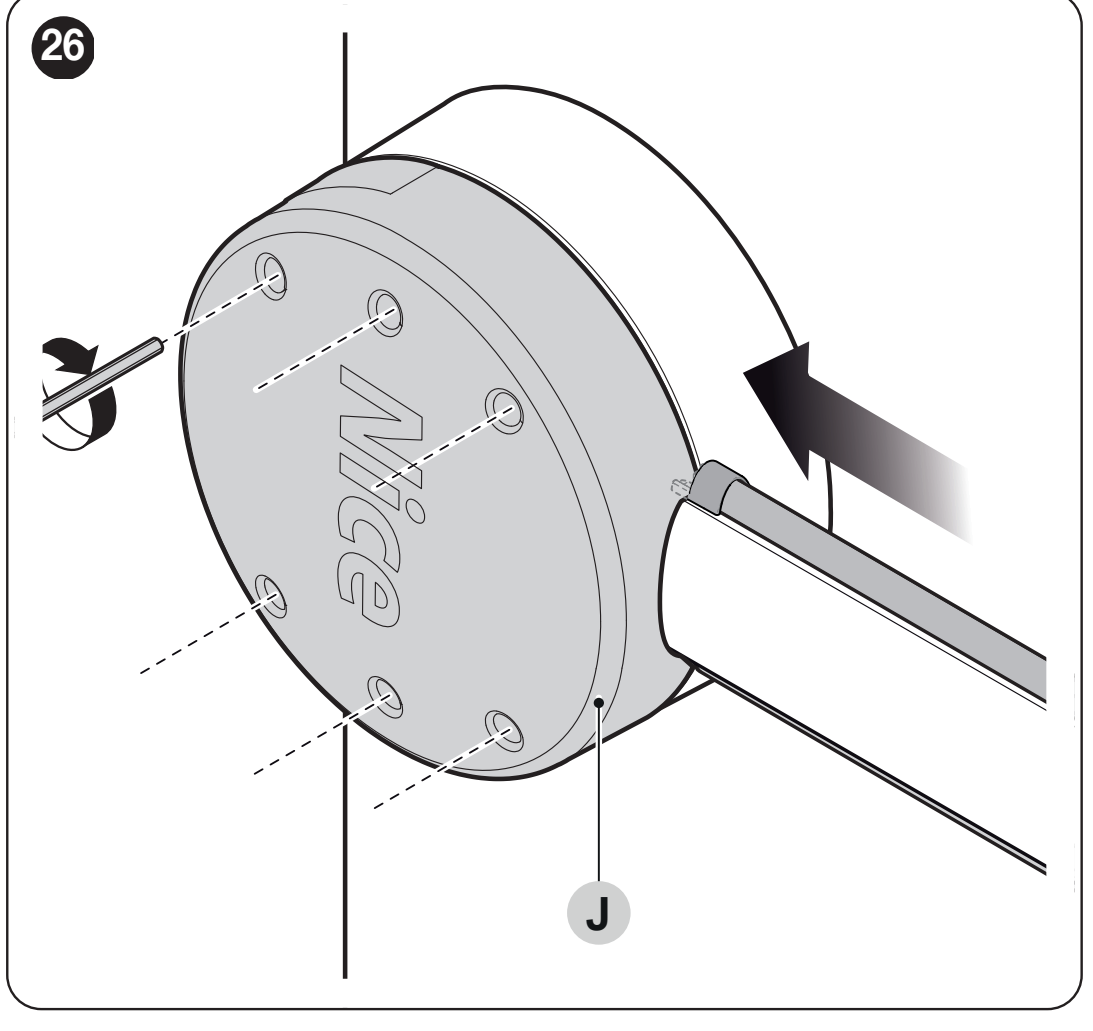

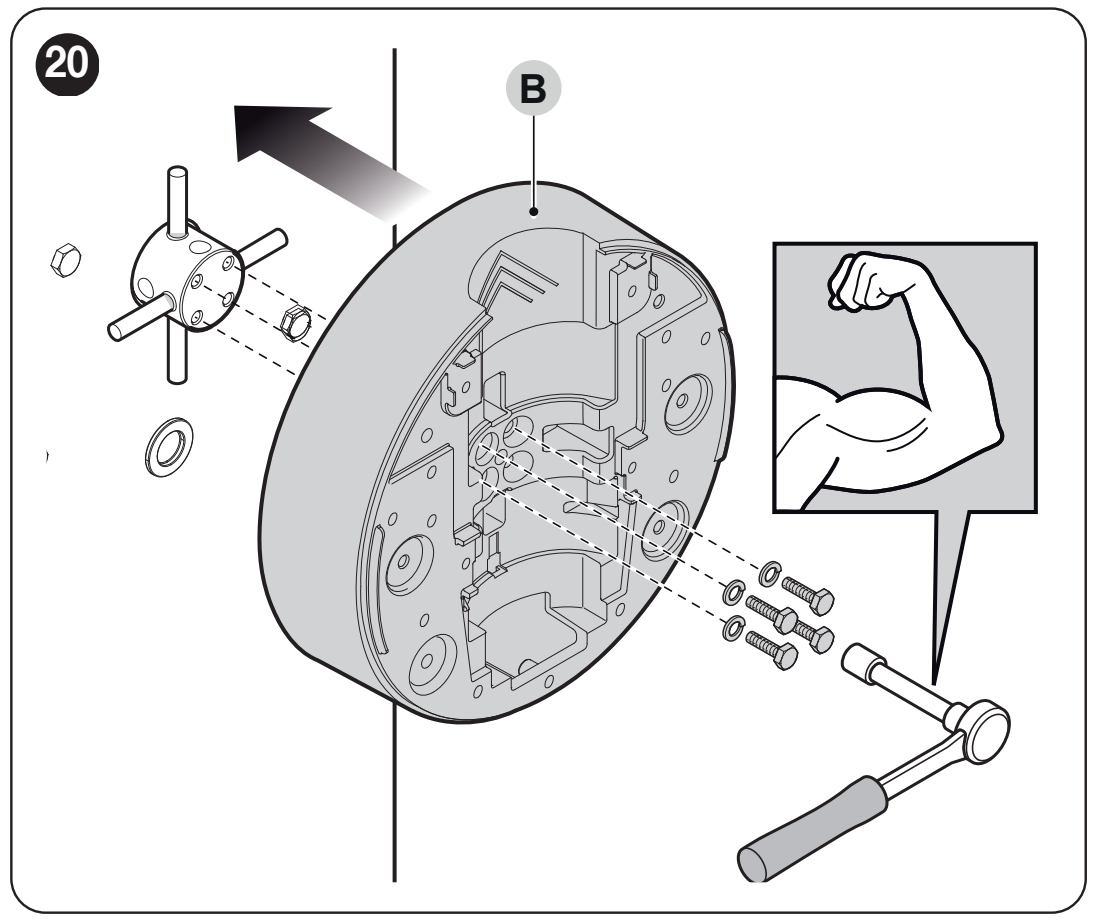

Strėlės tvirtinimas ir surinkimas
Jei strėlė sudaryta iš dviejų dalių, trumpesnė dalis montuojama prie užtvaro korpuso. Į jos galą prie laikiklio įstatykite nurodytą sutvirtinimo įdėklą: LBAR modeliui – 700 mm. Šis įdėklas nėra XBA9 jungtis tarp dviejų strėlės dalių.
- Į išėjimo veleną įstatykite du nurodytus kaiščius. Laikiklį montuokite vertikalios strėlės, pritvirtinkite varžtais ir spyruoklinėmis poveržlėmis.
- Uždėkite ant laikiklio dangtelį ir įsukite šešis varžtus; kol kas jų nepriveržkite.
- Į tinkamos aliumininės strėlės galą įstatykite komplekte esantį jungiamąjį įdėklą ir pritvirtinkite jį varžtu.
- Į griovelius įstatykite apsauginę gumą su atitinkamomis jungtimis, uždėkite galinį dangtelį ir gumos dangtelius.
- Visą strėlę įstumkite į laikiklį iki galo ir gerai priveržkite visus šešis varžtus.
- Sumontuokite pasirinktus priedus ir tik tada užbaikite spyruoklės nustatymą, balansavimą ir įvesties procedūrą.

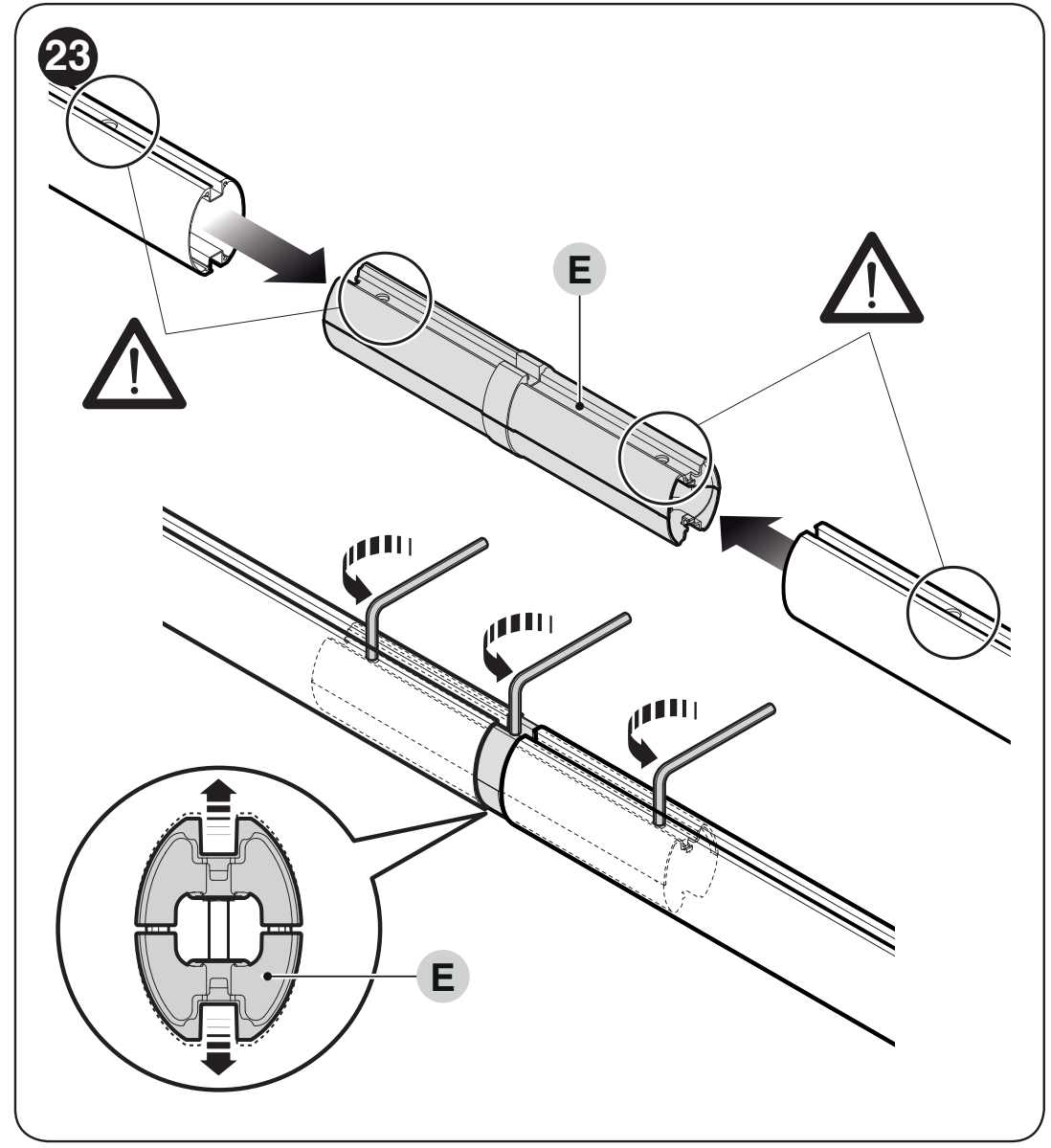

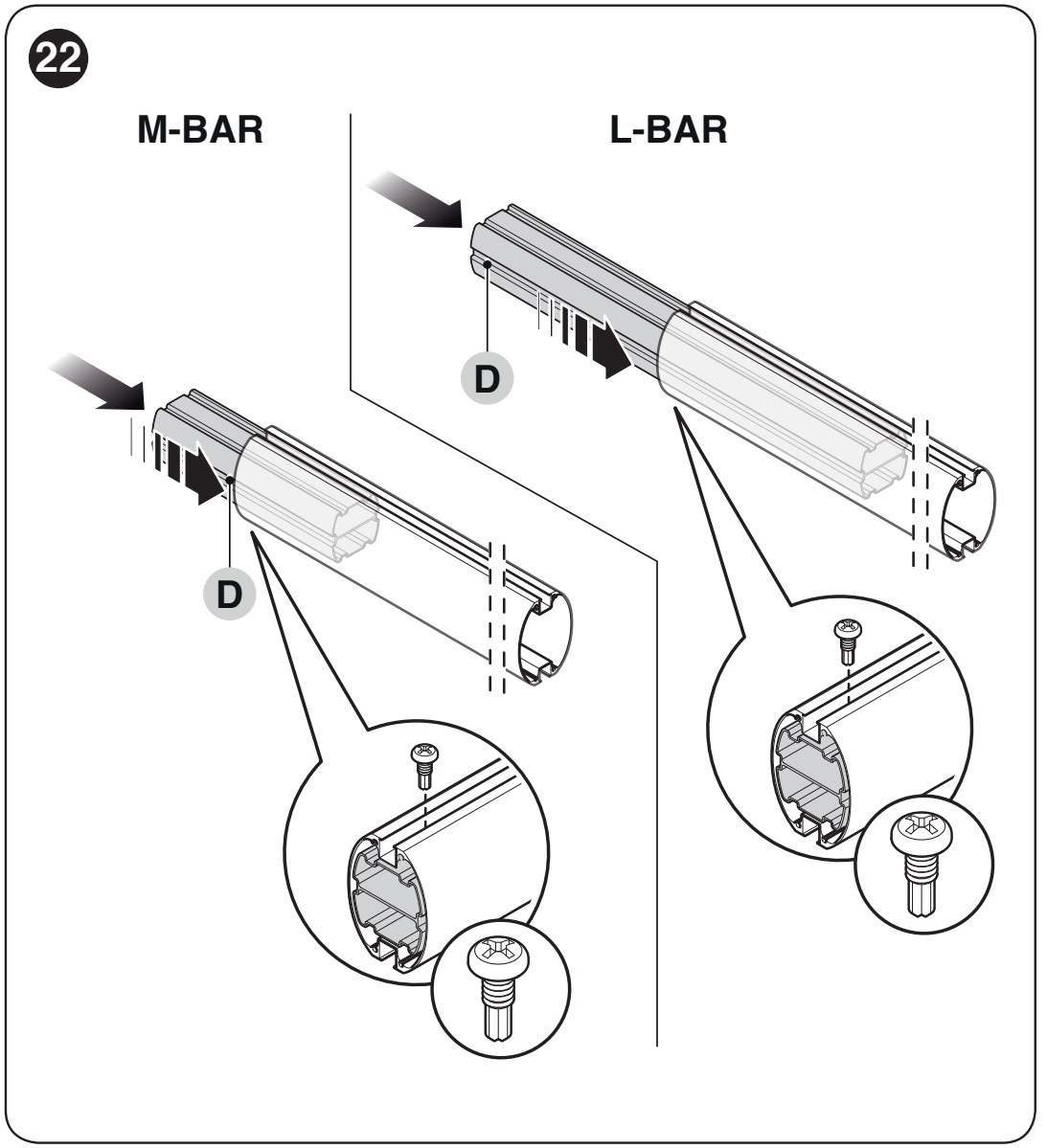

Dviejų dalių sujungimas naudojant XBA9
- XBA9 jungtį įstumkite į atvirus abiejų dalių galus. Strėlės dalių ir jungties skylės turi sutapti.
- Tris jungties plėtimosi varžtus tolygiai atlaisvinkite kaip parodyta paveikslėlyje. Taip mechanizmas išsiplečia ir užfiksuoja jungtį strėlių viduje; tai nėra įprastas tvirtinimo varžto priveržimas.
- Patikrinkite, ar jungtis tvirta ir nėra laisvumo. Tik surinkę strėlę ir sumontavę jos priedus, užbaikite balansavimą ir bandymus.

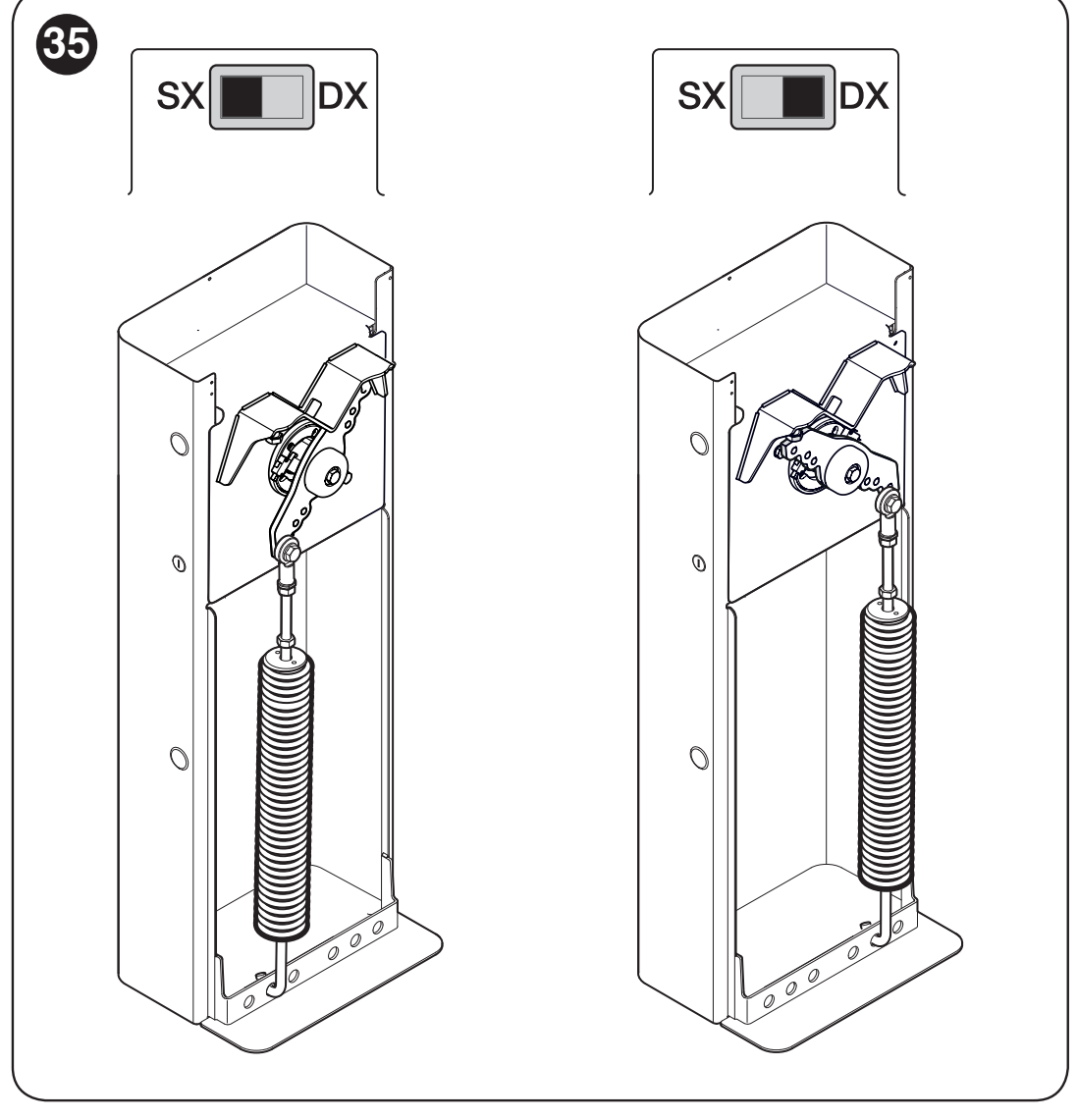

Kairinis arba dešininis užtvaro montavimas
Spyruoklės pusė turi atitikti plokštėje esančio krypties jungiklio padėtį. RH/DX skirta spyruoklei, esančiai dešinėje balansavimo svirtės pusėje, LH/SX skirta spyruoklei kairėje pusėje. Mechaninę konfigūraciją gali keisti tik technikas, saugiai atleidęs spyruoklę; nepakanka perjungti jungiklį nekeičiant mechaninės konfigūracijos.

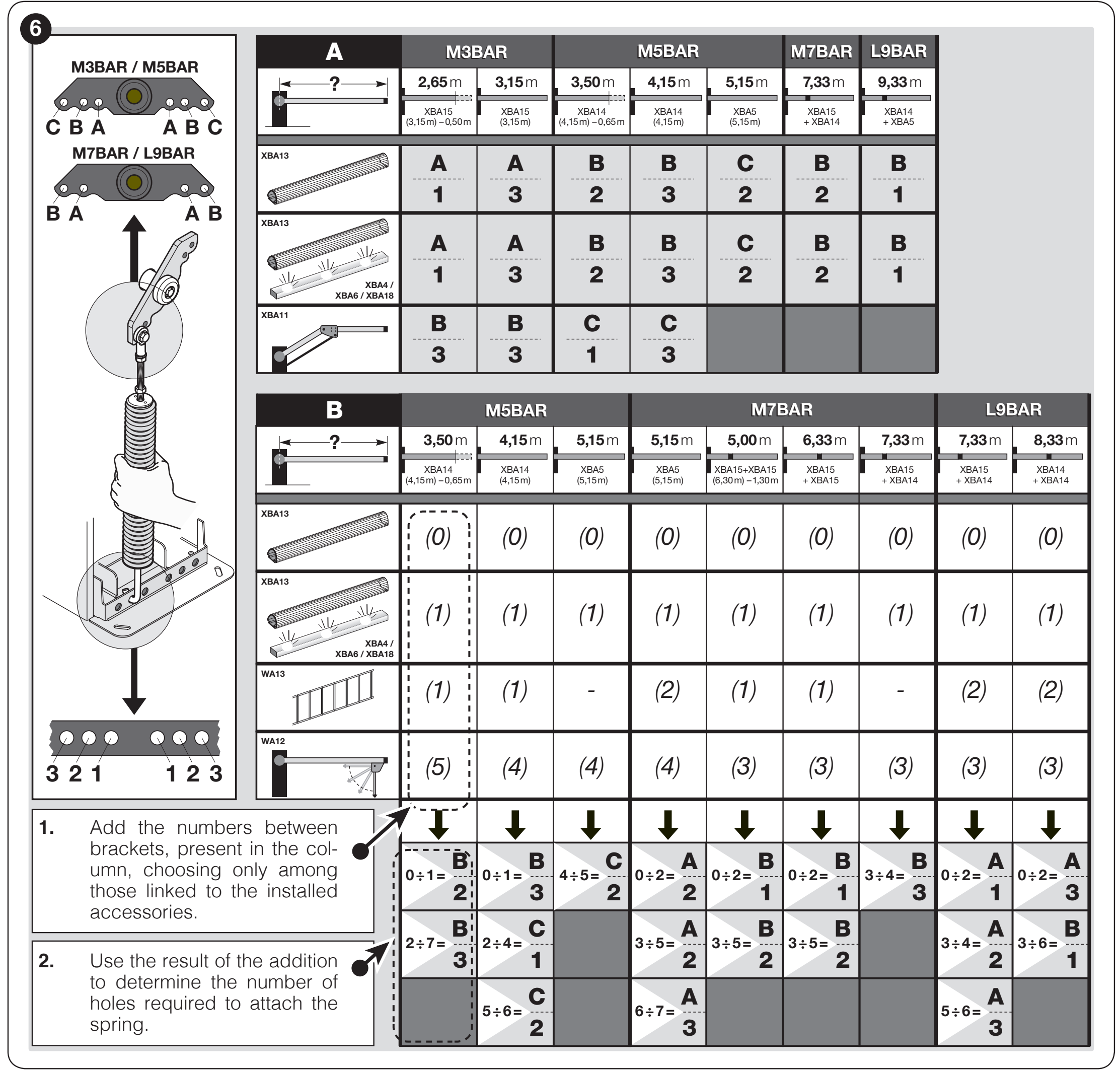

Spyruoklės tvirtinimas ir strėlės balansavimas
Pasirinkite pagal tikslų modelį, faktinį ilgį ir visus sumontuotus priedus. Viršutinė tvirtinimo vieta žymima raide A arba B, apatinė – skaičiumi 1, 2 arba 3. Naudokite LBAR modeliui pažymėtas svirties skyles. Jei užtvaras užsidaro į priešingą pusę, naudokite atitinkamas kitos svirties pusės skyles.
Maksimalaus ilgio strėlei su apsaugine guma arba su guma ir šviesomis naudokite originalios lentelės A dalį: L9BAR, 9,33 m = B / 1. Trumpesnėms strėlėms ir kitai įrangai naudokite B dalį. Lentelėje nurodytas L9BAR priklauso LBAR šeimai; prieš pradėdami darbus taip pat patikrinkite tikrojo užtvaro duomenų lentelę.
B dalies įrangos indeksai
| Strėlės įranga | Indeksas |
|---|---|
| Apsauginė guma XBA13 | 0 |
| Apsauginė guma su šviesomis XBA4/XBA6/XBA18 | 1 |
| WA12 | 3 |
| WA13 | 2 ties 7,33 ir 8,33 m |
Prie kiekvieno naudojamo priedo pridėkite atitinkamą indeksą. Eilutės „guma“ ir „guma su šviesomis“ yra alternatyvos, jų reikšmių negalima sudėti. Kiekvienas papildomas priedas padidina apkrovą; bendra suma ir vienetų skaičius turi neviršyti konkrečiai konfigūracijai leidžiamų ribų. Brūkšnys reiškia, kad derinys neleistinas.
| Tiksli strėlės konfigūracija | Tvirtinimas pagal indeksų sumą |
|---|---|
| XBA15 + XBA14, 7,33 m | 0–2: A / 1 3–4: A / 2 5–6: A / 3 |
| 2 × XBA14, 8,33 m | 0–2: A / 3 3–6: B / 1 |
| XBA14 + XBA5, 9,33 m | A dalis: B / 1, apsauginė guma arba guma su šviesomis. Šiam ilgiui B dalis nenurodyta. |
Nurodytas padėtis naudokite tik tada, jei laikiklis ir spyruoklės išdėstymas sutampa su pavaizduotais. Jei mechaninė konstrukcija kitokia, vadovaukitės su konkrečiu užtvaru pateikta instrukcija; skirtingų versijų skylių padėčių nepainiokite.
Jei lentelėje nenurodytas reikiamas ilgis, komplektacija ar galutinė suma, tvirtinimo padėties nespėliokite. Prieš perkeldamas spyruoklę, technikas privalo užfiksuoti strėlę ir saugiai atleisti spyruoklės išankstinę įtempą. Nenuimkite strėlės nuo laikiklio, kai spyruoklė yra įtempta.

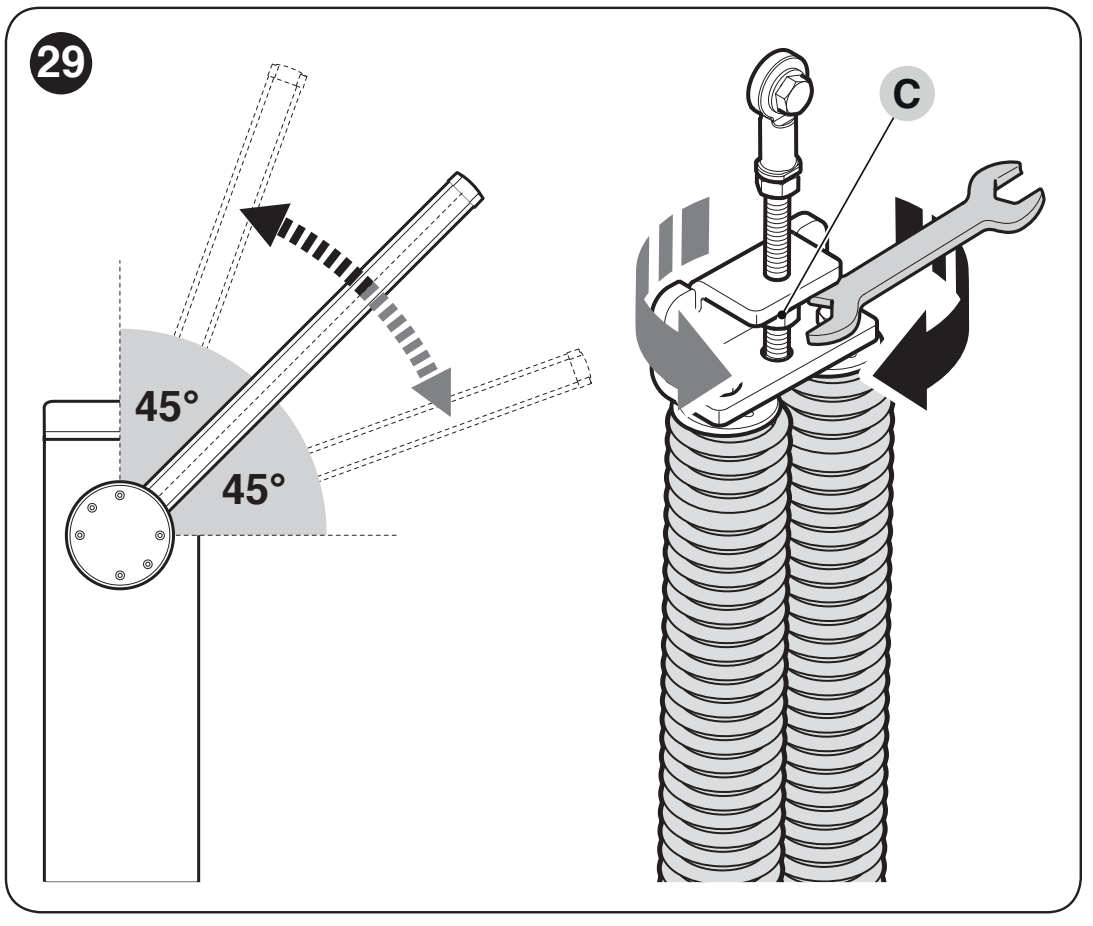

Balanso patikra ties 45°, 20° ir 70°
- Atjunkite elektros tinklą ir akumuliatorių. Saugiai prilaikykite strėlę, atblokuokite pavarų dėžę ir nustatykite ją maždaug į 45°.
- Jei strėlė kyla, sumažinkite spyruoklės įtempimą sukdami reguliavimo veržlę C pagal laikrodžio rodyklę. Jei ji leidžiasi, padidinkite įtempimą sukdami prieš laikrodžio rodyklę.
- Pakartokite patikrą maždaug ties 20° ir 70°. Strėlė neturi ryškiai judėti savaime ar pagreitėti krisdama.
- Baigę užblokuokite pavarų dėžę.
Kai variklis atblokuotas, rankinio judinimo jėga atidarant ar uždarant bet kurioje padėtyje neturi viršyti maždaug 65 N. Tai didžiausia leidžiama disbalanso riba, o ne siektina nustatymo reikšmė. Jėga matuojama statmenai strėlei, 1 m nuo sukimosi ašies; ji nenusako variklio varomos strėlės smūgio jėgos.

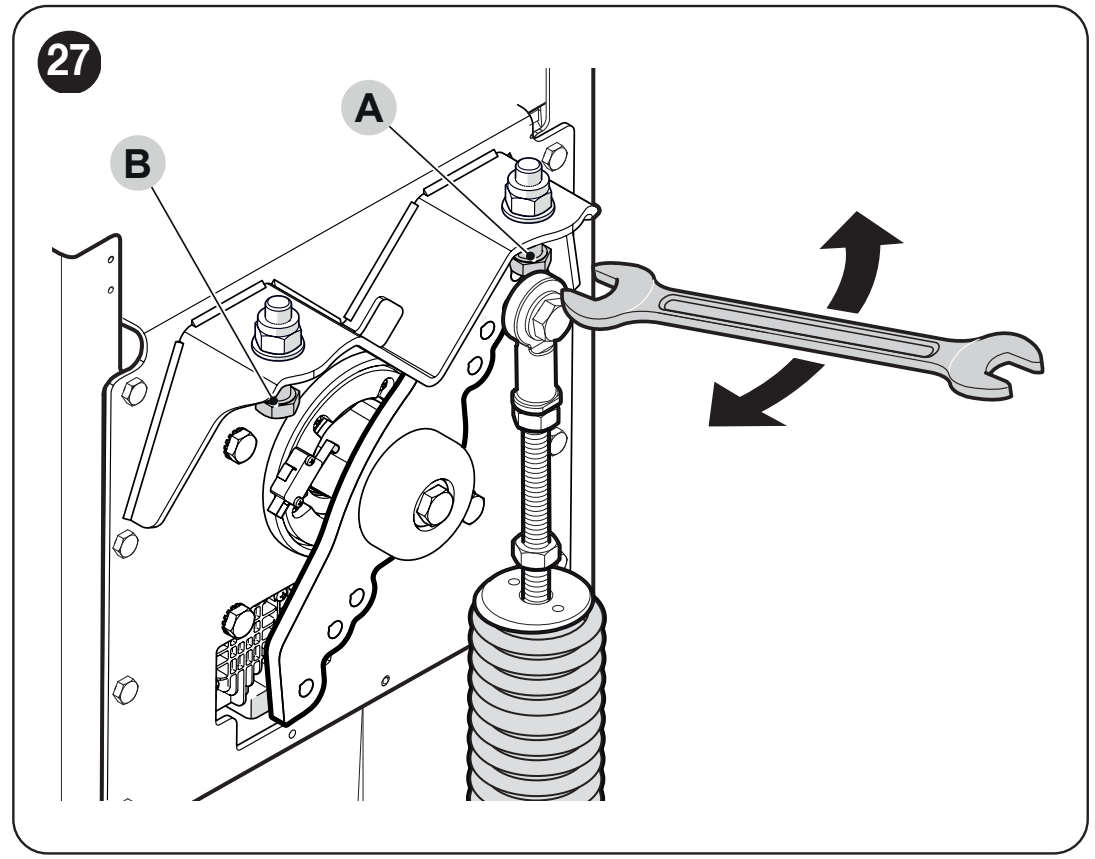

Mechaniniai ribotuvai
Atblokavę rankomis pervažiuokite visą eigą. Ribotuvų varžtais nustatykite horizontalią uždarytą ir vertikalią atidarytą padėtį, tada priveržkite fiksavimo veržles. Tada atlikite Set 2 padėčių mokymą. Elektroninis padėčių mokymas nepakeičia tinkamai nustatytų mechaninių ribotuvų.
Laidai ir maitinimo grandinių atskyrimas
230 V maitinimo laidą prijunkite prie tinklo gnybtų L/N, o apsauginį laidininką – pagal originalią elektros instaliacijos schemą. Užfiksuokite kabelį įvore ir įtempimo mažinimo įtaisu. Nejunkite 230 V prie komandinių įėjimų ar BlueBUS magistralės. Nepainiokite variklio ir priedų grandinių.
| Laidas | Skerspjūvis ir ilgis |
|---|---|
| 230 V tinklas | 3 × 1,5 mm² iki 30 m; ilgesniam atstumui – 3 × 2,5 mm² ir tinkamas įžeminimas. |
| BlueBUS | 2 × 0,5 mm² iki 20 m; iki 40 m naudokite 2 × 1 mm². |
| Raktinis jungiklis | 2 kabeliai po 2 × 0,25 mm² iki 30 m; galima pakeisti vienu 4 × 0,5 mm² kabeliu. |
| OPEN / CLOSE | 2 × 0,25 mm² iki 30 m kiekvienam įėjimui. |
| Švyturėlis / indikatorius | 2 × 0,5 mm² iki 30 m; įrenginio įtampa turi atitikti išėjimo nustatymą. |
| Master–Slave | 2 × 1 mm² iki 20 m. |
| Antena | Koaksialinis RG58 kabelis, ne ilgesnis kaip 15 m; rekomenduojamas ilgis – mažiau nei 5 m. |

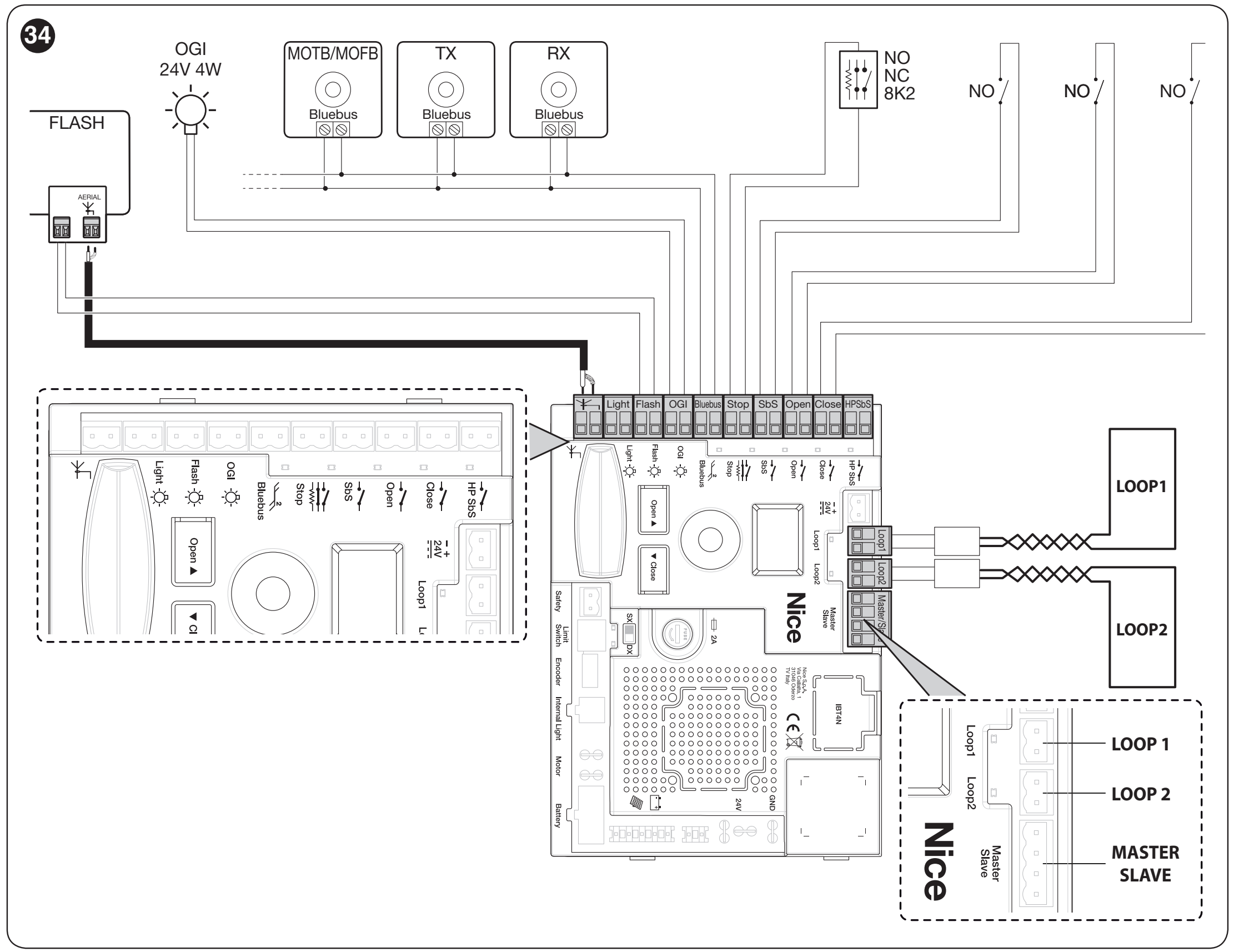

BCU1 R10 valdymo blokas: schema ir gnybtai
Prieš prijungdami atjunkite elektros tinklą ir akumuliatorių. Gnybtų blokai yra nuimami; laidus junkite pagal žymėjimą ant konkrečios plokštės. Toliau pateikta schema skirta valdymo blokui su ekranu ir sukamuoju selektoriumi.
Maitinimo įvadas turi turėti apsauginį įžeminimą PE ir tinkamą įtaisą, leidžiantį visiškai atjungti nuo elektros tinklo. 230 V prijungimo darbus ir apsaugos patikrą turi atlikti kvalifikuotas elektrikas. Tinklo įtampa neturi patekti į komandų ar priedų gnybtus.
| Gnybtas / jungtis | Kas prie jo jungiama |
|---|---|
| FLASH | Švyturėlis, įprastai 12 V, maks. 21 W. OU2 keičia funkciją ir įtampą; prieš prijungdami patikrinkite esamą nustatymą. |
| LIGHT | Strėlės šviesos, standartinė grandinė 24 V, maks. 10 W; funkcija OU1. |
| OGI | Užtvaro indikatorius 24 V, maks. 10 W; jo veikimą nustato OU3. |
| BlueBUS | Dviejų laidų maitinimas ir suderinamų priedų ryšys, nepriklausomai nuo poliškumo. |
| STOP | NO, NC arba 8,2 kΩ; tipas atpažįstamas mokymo metu. Vėlesnis būsenos pasikeitimas sustabdo manevrą. |
| SbS / OPEN / CLOSE | Be potencialo veikiantys NO perjungimo kontaktai žingsniniam valdymui, atidarymui arba uždarymui. In1–In3 priskyrimą galima pakeisti. |
| HP SbS | Didelio prioriteto komandinis NO įėjimas, numatytasis nustatymas In4 = 6. |
| LOOP1 / LOOP2 | Indukcinės kilpos detektoriaus išėjimo prijungimas. Pati kilpa nejungiama tiesiogiai kaip komandinis kontaktas. |

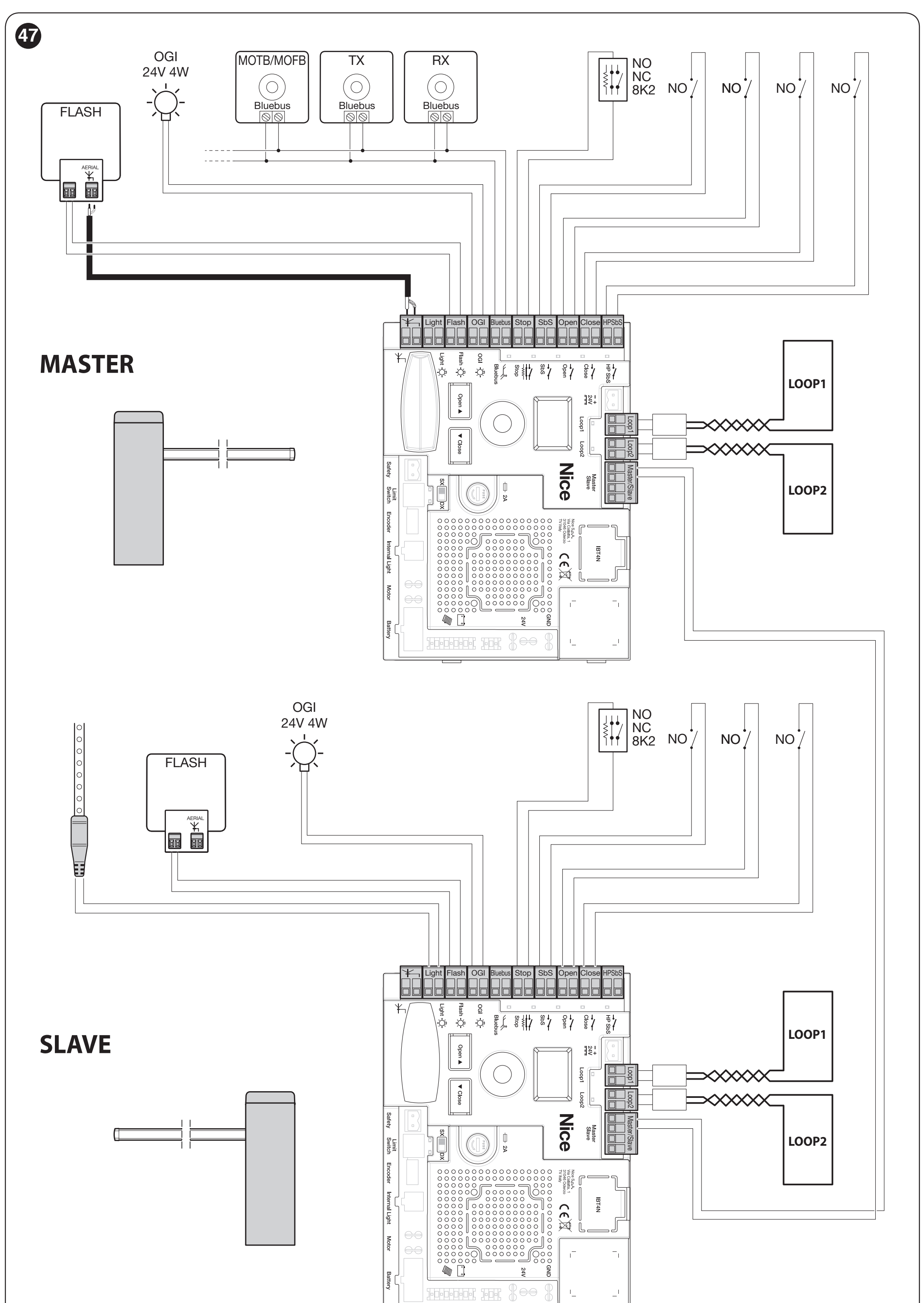

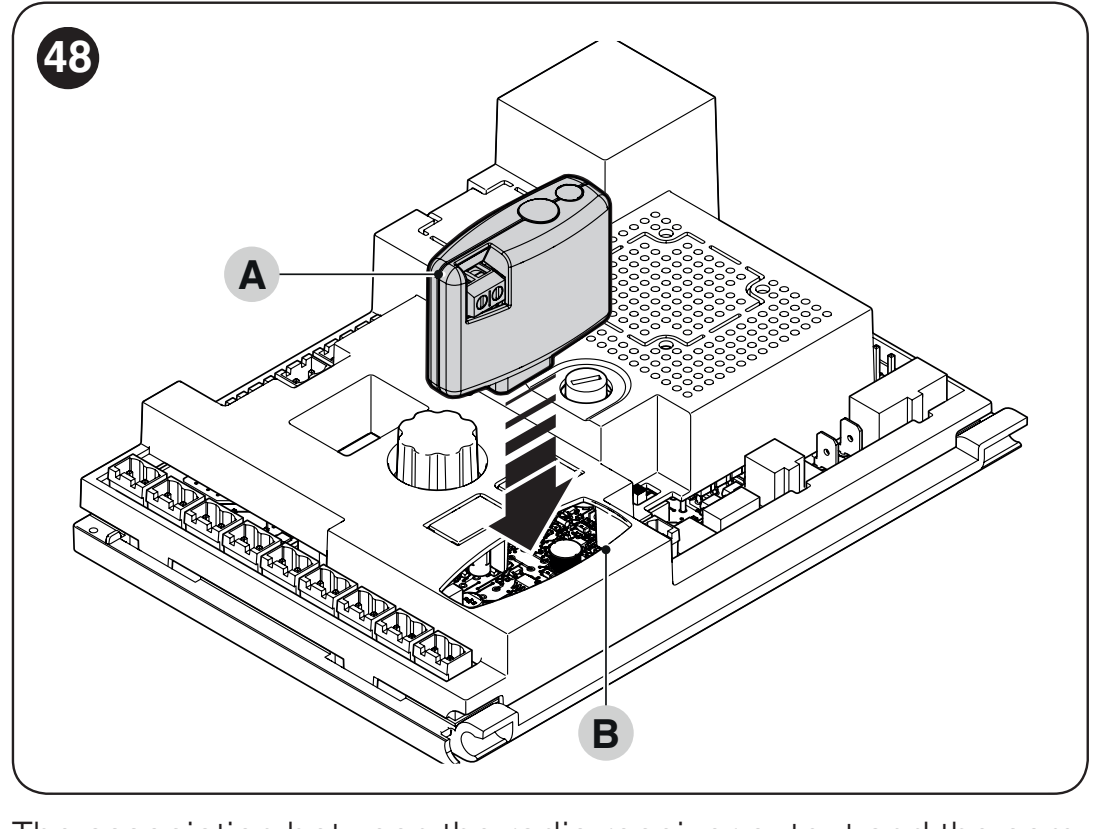

| MASTER–SLAVE | Dviejų priešpriešinių užtvarų ryšys; išlaikykite jungtis 1–1 ir 2–2. |
| SAFETY | Pagal naudojamą komplektaciją – NC saugos kontaktas atlenkiamai strėlei. |
| INTERNAL LIGHT | Atskira jungtis XBA7 arba XBA8, funkcija OU4. |
| ANTENNA / SM | Koaksialinė antena ir atskiras suderinamo imtuvo lizdas. |

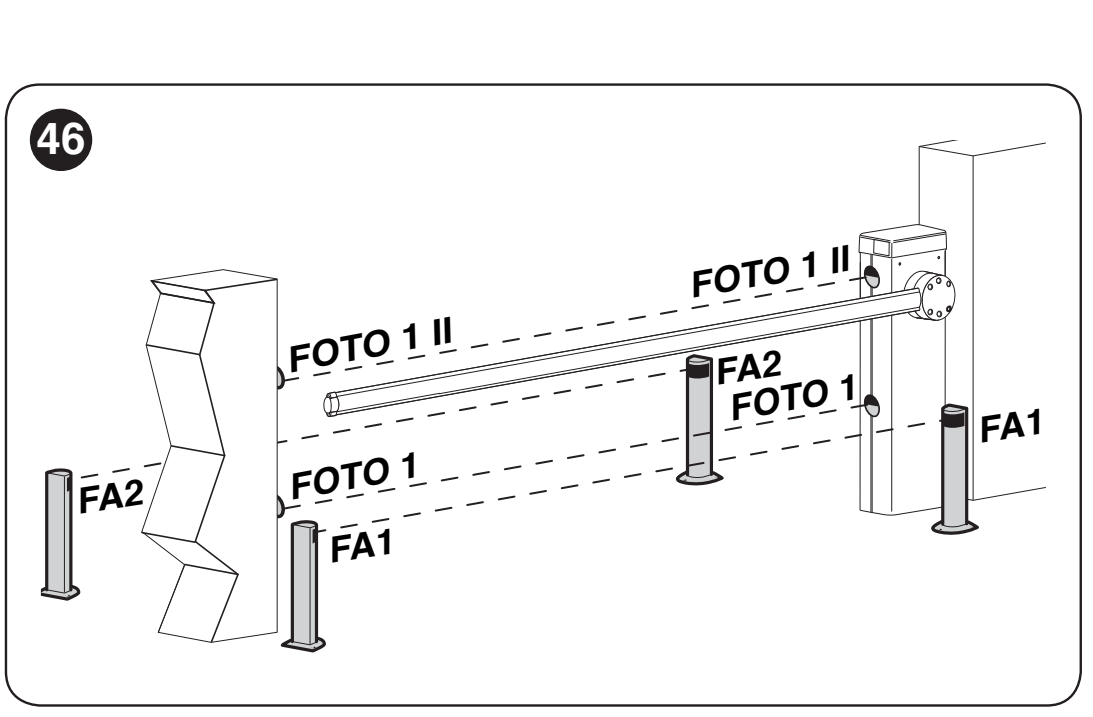

BlueBUS fotoelementai ir STOP įėjimas

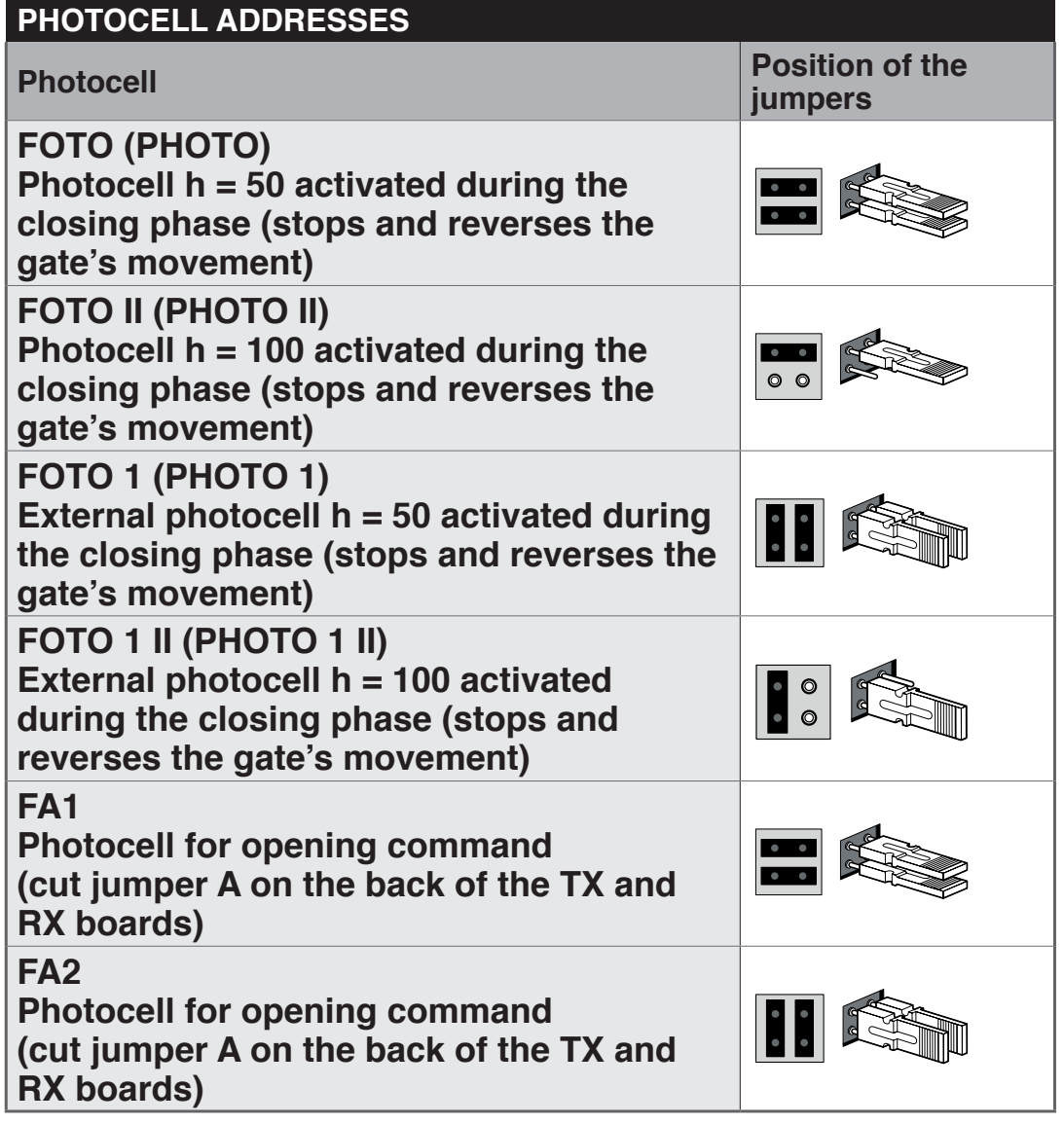

EPMB fotoelementai jungiami lygiagrečiai prie dviejų BlueBUS laidų. Vienos poros TX ir RX turi turėti tą patį adresą; kitai porai reikia kito adreso. Pravažiavimo saugumui užtikrinti naudokite adresus FOTO, FOTO II, FOTO 1 arba FOTO 1 II, atsižvelgdami į padėtį ir funkciją. FA1/FA2 yra atidarymo komandų adresai ir nepakeičia fotoelementų saugos funkcijos.
Pridėję arba pašalinę fotoelementų ar pakeitę STOP grandinę, atlikite 1 rinkinys ir iš naujo patikrinkite saugos funkcijas. Neišjunkite STOP funkcijos apėję gedimą; jungiant kelis saugos įtaisus būtina atsižvelgti į jų tipą ir stebėseną.
Nurodytame BCU1 R10 įrenginyje BlueBUS apkrova gali būti ne didesnė kaip 10 BlueBUS vienetų. Sąnaudas apskaičiuokite pagal kiekvieno įrenginio instrukciją; vienetų skaičius nebūtinai sutampa su fizinių įtaisų skaičiumi.
Šviestuvai, švyturėlis ir šviesoforas
XBA6 / XBA18 montuojamos strėlės griovelyje pagal atskirą jų instrukciją. XBA7 ir XBA8 jungiami prie INTERNAL LIGHT jungties. Prieš keisdami bet kurį OU1–OU4 nustatymą, patikrinkite išėjimo įtampą ir didžiausią galią. Šviesoforo jungties nepainiokite su įprasto išorinio švyturėlio gnybtu.

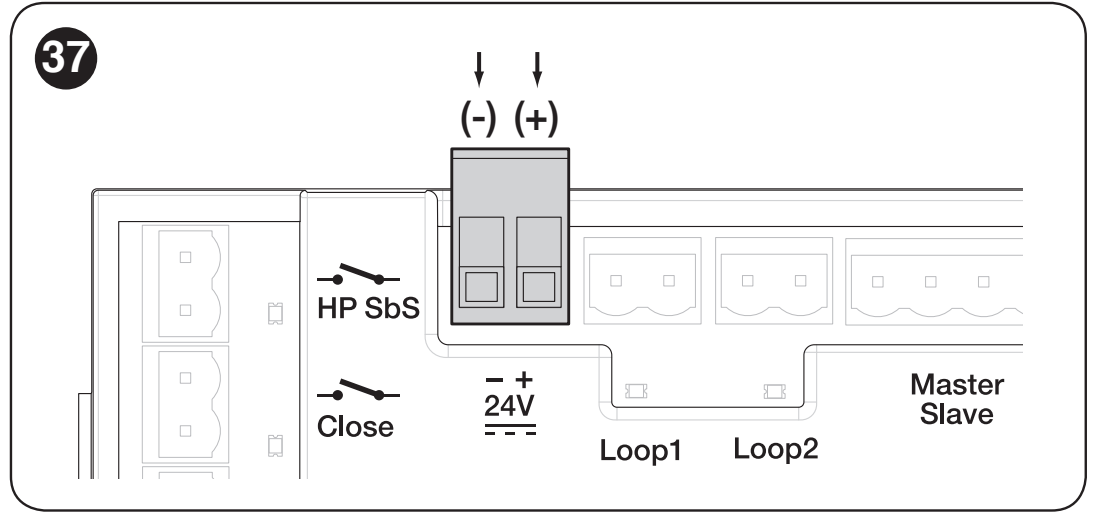

Papildomų 24 V priedų maitinimas
Atskiras išėjimas 24 V DC papildomiems įrenginiams turi −30 %–+10 % toleranciją, o didžiausia galima srovė yra iš viso 500 mA. Apskaičiuokite visų taip maitinamų įrenginių bendrą srovės suvartojimą. Ant jos dviejų polių gnybtų bloko, pažymėto − + 24 V žiūrint taip, kaip parodyta toliau pateiktame paveikslėlyje, kairysis gnybtas yra minusas (−), o dešinysis gnybtas – pliusas (+)..
| Pagalbinio 24 V išėjimo gnybtas | Priedų maitinimo laidas |
|---|---|
| Kairysis: − | Minusas (−), įrenginyje žymimas 0 V arba GND. |
| Dešinysis: + | Pliusas (+), įrenginyje žymimas +24 V. |
Šis žymėjimas taikomas toliau pavaizduotam atskiram 24 V išėjimui. BlueBUS fotoelementai prijungiami nesilaikant poliškumo prie jiems skirtų BlueBUS gnybtų. Komandų įėjimuose SbS, OPEN, CLOSE ir HP SbS naudojami bepotencialiai kontaktai; prie jų nejunkite išorinio maitinimo.
Pirmasis paleidimas ir nustatymas
Prieš įjungiant strėlė turi būti sumontuota su visa įranga, subalansuota ir užfiksuota. Patikrinkite mechaninius ribotuvus, krypties jungiklį, saugos įtaisus ir ar pravažiavimas laisvas. Prijungus prie elektros tinklo turi įsižiebti ekranas ir fotoelementų LED; esant numatytiesiems nustatymams, švyturėlis neturi šviesti, kai nevyksta manevras.
1. Set → 1: BlueBUS ir STOP įtaisų nustatymas
- Sukdami parinkiklį raskite Set.
- Trumpai paspauskite parinkiklį, pasirinkite reikšmę 1 ir dar kartą paspauskite, kad patvirtintumėte.
- Valdymo blokas atpažins prijungtus įrenginius ir STOP įėjimo tipą. Nustatymą atlikite ir tada, kai neprijungta jokių priedų.
Jei klaida E01 neišnyksta, patikrinkite laidų jungimą ir suderinamumą; vien pakartotinis nustatymas, nepašalinus priežasties, nepadės.
2. Set → 2: mechaninių padėčių nustatymas
- Atblokuokite variklį, rankomis nustatykite strėlę maždaug į 45° padėtį ir užblokuokite pavarą.
- Parinkikliu pasirinkite Set → 2 ir patvirtinkite.
- Leiskite valdymo blokui nustatyti visą eigos kelią. Balansavimo svirtis turi pasiekti nustatytus mechaninius ribotuvus.
- Jei ribotuvų nepasiekia, sustabdykite nustatymą paspausdami parinkiklį, sureguliuokite mechanizmą ir pradėkite iš naujo. Po kiekvieno nutraukimo procedūra pradedama iš naujo.
Meniu 8.8.8. paleidžia bendrą greitą įtaisų ir padėčių nustatymą. Net ir pasirinkę šią parinktį, pirmiausia rankomis nustatykite strėlę maždaug į 45° padėtį ir užblokuokite pavarą. Judėjimo zona turi būti laisva. Įtaisų ar padėčių nustatymo metu nuotolinio valdymo pultelio mygtukai neišsaugomi.
3. Judėjimo ir saugos patikra
Mygtukais OPEN ir CLOSE atlikite kelis pilnus manevrus. Prieš pasiekdama ribotuvus strėlė turi sulėtėti; ji neturi strigti, staigiai kristi ar stipriai vibruoti. Išbandykite kiekvieną fotoelementų porą, STOP funkciją, atblokavimą, maitinimo sutrikimą ir, jei naudojama, Master–Slave konfigūraciją.
Technikas taip pat turi įvertinti, ar strėlė negali pakelti žmogaus: bandymui naudojamas 20 kg svoris strėlės viduryje o atidarant strėlė neturi pakilti daugiau kaip 50 cm virš uždarytos padėties. Smūgio jėgą išmatuokite pagal konkrečiai instaliacijai taikomus reikalavimus; vien fotoelementai ar jėgos sumažinimas nepakeičia visapusiško rizikos įvertinimo.

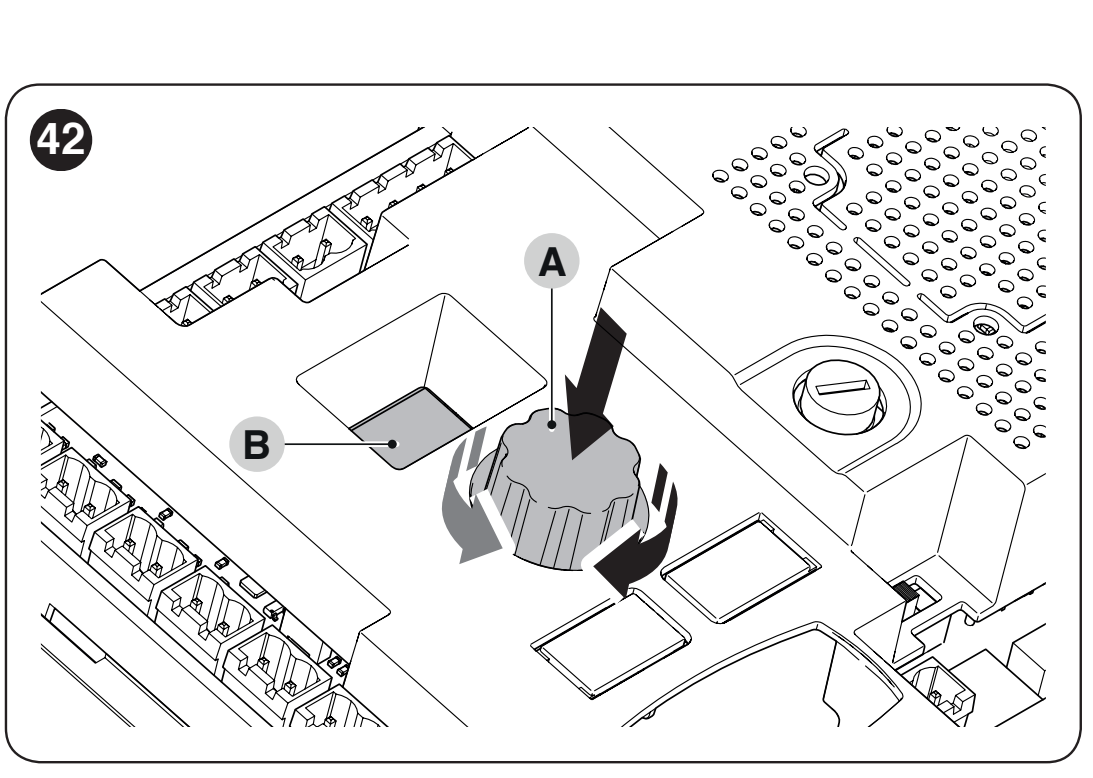

BCU1 R10 programavimas sukamuoju parinkikliu

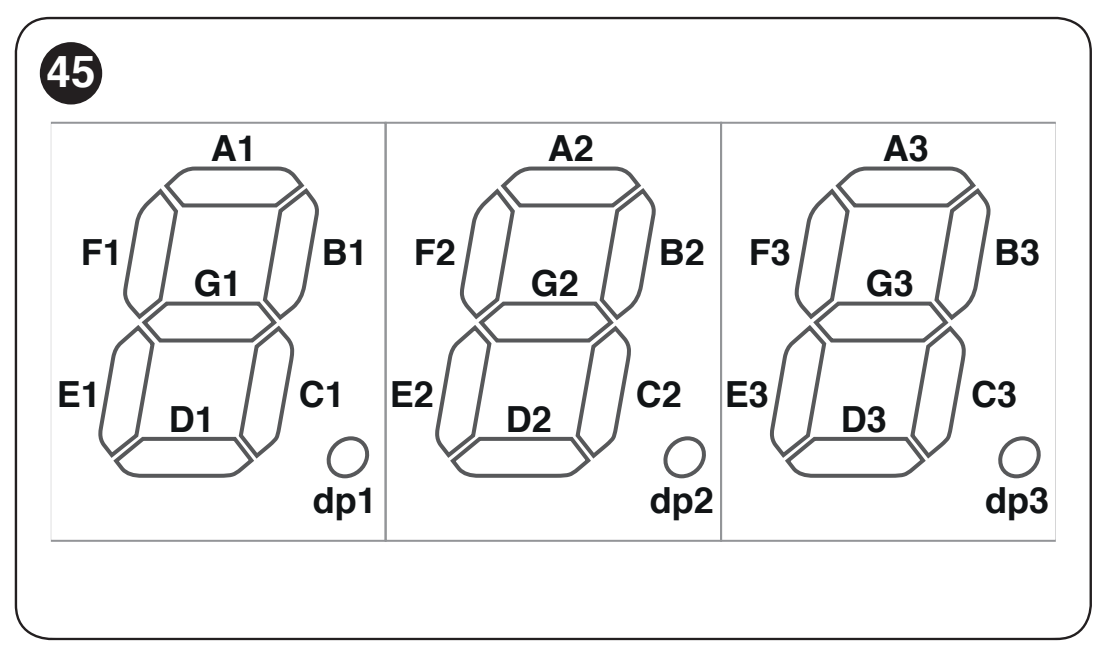

Valdymo blokas nustatomas sukamuoju parinkikliu ir trijų skaitmenų ekranu. Prieš keisdami užsirašykite pradinę reikšmę; pakeitus jėgos, greičio ar saugos funkcijų nustatymus, užtvarą būtina iš naujo išbandyti.
- Sukdami parinkiklį į abi puses pasirinkite parametro kodą.
- Trumpai paspauskite ir atleiskite. Parodoma išsaugota reikšmė; ekranas šviečia nepertraukiamai.
- Sukdami pasirinkite naują reikšmę. Pasirinkimo metu ekranas mirksi.
- Paspauskite ir atleiskite, kad patvirtintumėte reikšmę. Valdymo blokas grįžta į parametrų pasirinkimo režimą.
Parinktis ESC užbaigia keitimą jo neišsaugodama. Rodmuo --- reiškia per OVIEW nustatytą konfigūraciją; tai nėra papildoma pasirenkama reikšmė. Lentelėse patvirtintas gamyklinis nustatymas paryškintas; faktinės plokštės reikšmės gali būti pakeistos montuojant.
Darbinės funkcijos F01–F09
| Parametras ir paskirtis | Reikšmės ir veikimas |
|---|---|
| F01 – Automatinis uždarymas Taikoma visiškai atidarius. | OFF – pusiau automatinis veikimas: uždaroma gavus komandą (gamyklinis nustatymas) On – uždaroma praėjus laikui t01 |
| F02 – Uždarymas atlaisvinus fotoelementą Atlaisvinus pasirinktą saugos įtaisą, pradedamas skaičiuoti laikas t10. | OFF – išjungta (gamyklinis nustatymas) 1 – atidaryti tik tol, kol atlaisvinamas fotoelementas: suveikus įtaisui judėjimas sustoja, jį atlaisvinus prasideda t10 ir uždaroma 2 – visiškai atidaryti: suveikus įtaisui vartai visiškai atidaromi; nauja atidarymo komanda per t10 atšaukia vėlesnį uždarymą 3 – visiškai atidaryti 2: kaip ir pasirinkus 2 reikšmę, tačiau nauja atidarymo komanda per t10 neatšaukia vėlesnio uždarymo |
| F03 – F02 įtaisas | 1 – fotoelementai ir fotoelementais nustatytos indukcinės kilpos (gamyklinis nustatymas) 2 – tik fotoelementai 3 – tik fotoelementais nustatytos indukcinės kilpos |
| F04 – Uždarymas atkūrus maitinimą Prieš įjungdami įvertinkite automatinio judėjimo saugą po maitinimo sutrikimo. | OFF – išjungta (gamyklinis nustatymas) 1 – jei svirtis neuždaryta, atkūrus maitinimą prieš uždarymą mirksi t09 laiką 2 – atkuriamas automatinis uždarymas, jei prieš maitinimo sutrikimą buvo skaičiuojamas pauzės laikas |
| F05 – Budėjimo režimas Įjungiamas praėjus laikui t04; gavus naują komandą, veikimas atnaujinamas. | OFF – išjungta (gamyklinis nustatymas) 1 – išjungia ekraną, BlueBUS, išvestis ir dalį vidinių grandinių 2 – išjungia BlueBUS 4 – maitinant iš akumuliatoriaus, automatiškai įjungiamas visiškas budėjimo režimas |
| F06 – Paleidimo jėga | OFF – išjungta (gamyklinis nustatymas) On – pradedant judėti iš atidarytos arba uždarytos padėties, trumpam naudojama maksimali galia statinei trinčiai įveikti |
| F07 – Avarinis atidarymas Reikalingas prijungtas ir veikiantis akumuliatorius. | OFF – išjungta (gamyklinis nustatymas) On – dingus tinklo maitinimui, svirtis automatiškai atidaroma |
| F09 – Pagrindinis / pavaldusis | OFF – pagrindinis užtvaras Master (gamyklinis nustatymas) On – pavaldusis užtvaras Slave; žr. Master–Slave procedūra |
Laikai, greičiai, jėga ir įvesčių funkcijos
| Parametras ir paskirtis | Galimos reikšmės |
|---|---|
| 8.8.8. – Greitasis mokymas | Vienos sekos metu atliekamas BlueBUS, STOP ir padėčių mokymas. Pirmiausia įvykdykite paleidimo prielaidos. |
| Set – Mokymas | 1 – BlueBUS ir STOP įtaisai 2 – atidaryta ir uždaryta padėtys |
| Prn – Programa | 000 – pagrindinė programa (gamyklinis nustatymas) 001 / 002 / 003 – individualizuotoms programoms rezervuota; įprastai nenaudojama |
| t01 – Pauzė prieš uždarymą Veikia, kai F01 = On. | 0–250 s Gamyklinis nustatymas: 20 s |
| t02 – Įspėjamasis mirksėjimas prieš atidarymą Laikas nuo švyturėlio įjungimo iki atidarymo pradžios. | 0–5,0 s Gamyklinis nustatymas: 0 s |
| t03 – Įspėjamasis mirksėjimas prieš uždarymą Laikas nuo švyturėlio įjungimo iki uždarymo pradžios. | 0–5,0 s Gamyklinis nustatymas: 0 s |
| t04 – Budėjimo režimo delsa Laikas nuo manevro pabaigos iki įjungto F05 aktyvinimo. | 0–60 s Gamyklinis nustatymas: 60 s |
| t06 – Elektromagneto delsa Atjungus fiksavimo elektromagnetą, prieš atidarymą palaukiama. Naudojama tik sumontavus elektromagnetą ir atitinkamai nustačius išvestį. | 0–3,0 s Gamyklinis nustatymas: 0,2 s |
| t07 – Papildomo apšvietimo veikimo trukmė Laikas, kurį šviečia papildomam apšvietimui nustatyta išvestis. | 0–250 s Gamyklinis nustatymas: 60 s |
| t09 – Įspėjamasis mirksėjimas atkūrus maitinimą Naudojama funkcija F04. | 0–20 s Gamyklinis nustatymas: 5 s |
| t10 – Uždarymas atlaisvinus fotoelementą Laikas po įtaiso atlaisvinimo, kai įjungta F02. | 0–250 s Gamyklinis nustatymas: 5 s |
| SPO – Atidarymo greitis | 1 – mažiausias 2 – 2 lygis 3 – 3 lygis 4 – didžiausias (gamyklinis nustatymas) |
| SPC – Uždarymo greitis | 1 – mažiausias 2 – 2 lygis 3 – 3 lygis 4 – didžiausias (gamyklinis nustatymas) |
| SLO – Lėtėjimas atidarant | 1 – mažiausias greitis 2 – vidutinis greitis (gamyklinis nustatymas) 3 – didžiausias greitis |
| SLC – Lėtėjimas uždarant | 1 – mažiausias greitis 2 – vidutinis greitis (gamyklinis nustatymas) 3 – didžiausias greitis |
| PLO – Lėtėjimo pradžios padėtis atidarant Atstumas tarp galinės padėties ir lėtėjimo pradžios. | 1 – 0° (gamyklinis nustatymas) 2 – maždaug 10° 3 – maždaug 20° |
| PLC – Lėtėjimo pradžios padėtis uždarant Atstumas tarp galinės padėties ir lėtėjimo pradžios. | 1 – 0° (gamyklinis nustatymas) 2 – maždaug 10° 3 – maždaug 20° |
| FrO – Atidarymo jėga Nepakeičia mechaninio balansavimo. | 1 – mažiausia 2 – 2 lygis 3 – vidutinė (gamyklinis nustatymas) 4 – 4 lygis 5 – 5 lygis 6 – didžiausia |
| FrC – Uždarymo jėga Nepakeičia mechaninio balansavimo. | 1 – mažiausia 2 – 2 lygis 3 – vidutinė (gamyklinis nustatymas) 4 – 4 lygis 5 – 5 lygis 6 – didžiausia |
| tF – Jėgos ribotuvo suveikimo laikas Didesnė reikšmė pailgina laiką iki kliūties atpažinimo. | 3–32, kiekvienas vienetas = 30 ms Diapazonas 90–960 ms Gamyklinis nustatymas: 3 = 90 ms |
| In1 – SbS įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 1 Įvesčių kodų reikšmės; In2 atveju 25 kodas valdo tik Master. |
| In2 – OPEN įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 3 Įvesčių kodų reikšmės; In2 atveju 25 kodas valdo tik Master. |
| In3 – CLOSE įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 4 Įvesčių kodų reikšmės; In2 atveju 25 kodas valdo tik Master. |
| In4 – HP SbS įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 6 Įvesčių kodų reikšmės; In2 atveju 25 kodas valdo tik Master. |
| SE1 – žingsninio valdymo seka | 1 – pramoninis režimas: pusiau automatinis atidarymas, uždarymas laikant komandą 2 – atidaryti – sustabdyti – uždaryti – sustabdyti 3 – atidaryti – sustabdyti – uždaryti – atidaryti 5 – žingsninio valdymo gyvenamasis režimas (gamyklinis nustatymas) 6 – valdymas laikant komandą |
| SE3 – OPEN seka | 1 – atidaryti – sustabdyti – atidaryti 2 – atidarymo gyvenamasis režimas (gamyklinis nustatymas) 3 – atidarymas laikant komandą |
| SE4 – CLOSE seka | 1 – uždaryti – sustabdyti – uždaryti 2 – uždarymo gyvenamasis režimas (gamyklinis nustatymas) 3 – uždarymas laikant komandą |
| SE5 – Fotoelemento funkcija uždarant | 1 – sustabdyti ir pakeisti judėjimo kryptį į atidarymo (gamyklinis nustatymas) 4 – laikinai sustabdyti; atlaisvinus fotoelementą – atidaryti 5 – laikinai sustabdyti; atlaisvinus fotoelementą – uždaryti |
| SE6 – STOP atidarant | 1 – nedelsiant sustabdyti 2 – sustabdyti ir trumpam pakeisti judėjimo kryptį į uždarymo (gamyklinis nustatymas) |
| SE7 – STOP uždarant | 1 – nedelsiant sustabdyti 2 – sustabdyti ir trumpam pakeisti judėjimo kryptį į atidarymo (gamyklinis nustatymas) |
| SE8 – Kliūtis atidarant | 2 – sustabdyti ir trumpam pakeisti judėjimo kryptį į uždarymo (gamyklinis nustatymas) 3 – sustabdyti ir visiškai pakeisti judėjimo kryptį į uždarymo |
| SE9 – Kliūtis uždarant | 2 – sustabdyti ir trumpam pakeisti judėjimo kryptį į atidarymo 3 – sustabdyti ir visiškai pakeisti judėjimo kryptį į atidarymo (gamyklinis nustatymas) |
| LO1 – LOOP1 funkcija | 1 – atidaryti – atidaryti, NO kontaktas (gamyklinis nustatymas) 2 – uždaryti – uždaryti, NO kontaktas 4 – fotoelementas, NC kontaktas |
| LO2 – LOOP2 funkcija | 1 – atidaryti – atidaryti, NO kontaktas 2 – uždaryti – uždaryti, NO kontaktas (gamyklinis nustatymas) 4 – fotoelementas, NC kontaktas |
Valdant laikant komandą, svirtis juda tik tol, kol aktyvus kontaktas. Gyvenamasis režimas riboja atidarymo pertraukimą kitomis komandomis; prieš naudodami patikrinkite, kaip jis veikia jūsų sistemoje. F02 nustato uždarymą atleidus apsaugos įtaisą, o SE5 nustato svirties reakciją, kai apsaugos įtaisas suveikia uždarant – šių nustatymų nepainiokite.
In1–In4 komandų kodų reikšmės
| Kodas | Komanda |
|---|---|
| 0 | Komandos nėra. |
| 1 | Žingsninis valdymas pagal SE1. |
| 3 | Atidarymas pagal SE3. |
| 4 | Uždarymas pagal SE4. |
| 6 | Aukšto prioriteto žingsninis valdymas, veikia ir esant programiniam blokavimui. |
| 7 | Atidaryti ir užblokuoti programiškai. |
| 8 | Uždaryti ir užblokuoti programiškai. |
| 11 | Įjungti laikmatį turinčią papildomą šviesą; ji išsijungs praėjus nustatytam laikui. |
| 12 | Įjungti / išjungti papildomą šviesą; taip pat taikomas nustatytas laikas. |
| 16 | Fotoelementas. |
| 19 | Atblokuoti programiškai ir atidaryti. |
| 20 | Atblokuoti programiškai ir uždaryti. |
| 21 | Leisti atidarymą per BlueBUS komandinius fotoelementus. |
| 22 | Uždrausti atidarymą per BlueBUS komandinius fotoelementus. |
| 25 | Master ir Slave žingsninis valdymas; In2 atveju valdomas tik Master. Prieš pradėdami eksploatuoti patikrinkite priskyrimą išbandydami abi svirtis. |
| 26 | Atidaryti ir Master, ir Slave. |
| 27 | Uždaryti ir Master, ir Slave. |
| 28 | Žingsninis valdymas tik Slave. |
| 29 | Atidaryti tik Slave. |
| 30 | Uždaryti tik Slave. |
OU1–OU4 išėjimai ir signalizacija
Pakeitus funkciją gali pasikeisti ir išėjimo įtampa. Išorinėms 24 V funkcijoms atitinkamame išėjime taikoma 10 W riba; 12 V švyturėlio, prijungto prie FLASH, galia negali viršyti 21 W. Prieš prijungdami visada patikrinkite įrenginį, įtampą ir galią. INTERNAL LIGHT – jungtis, skirta atskirai įsigyjamam XBA7/XBA8 moduliui.
| Išėjimas | Kodas ir funkcija |
|---|---|
| OU1 – LIGHT | 0 – 24 V švyturėlis 1 – OGI indikatorius 2 – uždarytas užtvaras 3 – atidarytas užtvaras 4 – mirksinti svirties lemputė (gamyklinis nustatymas) 5 – techninės priežiūros indikatorius 6 – papildoma šviesa 8 – raudonas šviesoforo signalas 9 – žalias šviesoforo signalas 10 – 1-asis radijo kanalas 11 – 2-asis radijo kanalas 12 – 3-iasis radijo kanalas 13 – 4-asis radijo kanalas 14 – užrakinimo elektromagnetas |
| OU2 – FLASH | 0 – 24 V signalinė lemputė 1 – 12 V signalinė lemputė (gamyklinis nustatymas) 2 – OGI indikatorius 3 – uždarytas užtvaras 4 – atidarytas užtvaras 5 – mirksinti užtvaro strėlės lemputė 6 – techninės priežiūros indikatorius 7 – papildoma lemputė 9 – raudonas šviesoforas 10 – žalias šviesoforas 11 – 1-asis radijo kanalas 12 – 2-asis radijo kanalas 13 – 3-iasis radijo kanalas 14 – 4-asis radijo kanalas 15 – užrakinimo elektromagnetas |
| OU3 – OGI | 0 – 24 V signalinė lemputė 1 – OGI indikatorius 2 – uždarytas užtvaras (gamyklinis nustatymas) 3 – atidarytas užtvaras 4 – mirksinti užtvaro strėlės lemputė 5 – techninės priežiūros indikatorius 6 – papildoma lemputė 8 – raudonas šviesoforas 9 – žalias šviesoforas 10 – 1-asis radijo kanalas 11 – 2-asis radijo kanalas 12 – 3-iasis radijo kanalas 13 – 4-asis radijo kanalas 14 – užrakinimo elektromagnetas |
| OU4 – VIDAUS APŠVIETIMAS | 0 – signalinė lemputė (gamyklinis nustatymas) 1 – OGI indikatorius 2 – uždarytas užtvaras 3 – atidarytas užtvaras 4 – papildoma lemputė 5 – raudonas šviesoforas 6 – žalias šviesoforas 7 – vienkryptis šviesoforas 8 – pakaitomis veikiantis vienkryptis šviesoforas 9 – pėsčiųjų šviesoforas |
| Signalizavimo režimas | Reikšmė |
|---|---|
| Signalinė lemputė | Mirksi vartų judėjimo metu: 0,5 s įjungta / 0,5 s išjungta. |
| OGI | Uždaryta: nešviečia; atidaroma: lėtai mirksi; uždaroma: greitai mirksi; atidaryta: šviečia. |
| Uždarytas / atidarytas užtvaras | Šviečia tik pasirinktoje galinėje padėtyje. |
| Mirksinti užtvaro strėlės lemputė | Mirksi kas 0,5 s net ir strėlei stovint. |
| Techninė priežiūra | Kai nepasiekta 80 % nustatyto skaičiaus: atidarymo pradžioje šviečia 2 s. Pasiekus 80–100 %: mirksi vartų judėjimo metu. Viršijus 100 %: mirksi nuolat. |
| Papildoma lemputė | Šviečia judėjimo metu ir jam pasibaigus, kol baigiasi t07 laikas. |
| Raudonas šviesoforas | Lėtai mirksi uždarant, šviečia uždarius, kitu metu nešviečia. |
| Žalias šviesoforas | Lėtai mirksi atidarant, šviečia atidarius, kitu metu nešviečia. |
| Radijo kanalai | Atitinkamo kanalo komanda įjungia išėjimą; šiam kanalui skirta komanda, perduodama valdymo blokui, ignoruojama. |
| Užrakinimo elektromagnetas | Aktyvus uždarius; prieš atidarymą išjungiamas, o įrenginys laukia t06 laiką. |
| OU4 = 7 | Žalia, kai strėlė atidaryta, raudona – visais kitais atvejais. |
| OU4 = 8 | Vidinei pusei naudokite In2 arba LOOP1, nustatytą atidaryti; išorinei pusei – In3 arba LOOP2, nustatytą atidaryti. Žalia priskiriama pusei, iš kurios gauta komanda, o priešingoje pusėje šviečia raudona. Uždarius arba uždarant, abiejose pusėse šviečia raudona. |
| OU4 = 9 | Uždarius vidinėje pusėje šviečia žalia, o išorinėje – raudona; atidarius – atvirkščiai. Tarpinėse padėtyse abiejose pusėse šviečia raudona. |
Skaitikliai, versijos ir techninės priežiūros duomenys
| Meniu | Paskirtis |
|---|---|
| MnP – nustatytas judėjimų skaičius | Paspaudus paeiliui rodomi a = vienetai, b = tūkstančiai, c = milijonai. Naudojama techninės priežiūros signalizavimui. |
| MnE – atliktų judėjimų skaičius | Paspaudus paeiliui rodomi t = vienetai, u = tūkstančiai, v = milijonai. |
| ErS – ištrynimas | 1 – įrenginiai; 2 – padėtys; 3 – funkcijų reikšmės; 5 – viskas. Veiksmai ir po jų atliekamas mokymas. |
| Fir – programinės aparatinės įrangos versija | Paspaudus dukart, rodomos dvi trijų skaitmenų identifikatoriaus dalys. |
| Hdr – aparatinės įrangos versija | Paspaudus tris kartus, rodomos trys trijų skaitmenų identifikatoriaus dalys. |
| din – įėjimų diagnostika | Įėjimų ir ekrano būsenos. |
Techninės priežiūros skaitiklis nenulinamas atkuriant plokštės pradinius nustatymus. Nustatykite jį į nulį per OVIEW tik atlikus ir užregistravus techninę priežiūrą.
Dvi priešpriešinės užtvaros: Master–Slave
Galima sinchronizuoti dvi pilnas užtvaras. Kiekviena turi savo variklį, valdymo bloką ir maitinimą; jų negalima jungti kaip dviejų variklių prie vienos plokštės. Sujunkite ryšio gnybtus 1–1 ir 2–2 2 × 1 mm² kabeliu, ne ilgesniu kaip 20 m.
- Abiejose užtvarose užbaikite montavimą, nustatykite judėjimo kryptį, subalansuokite ir atlikite elektros jungtis.
- Pavaldžiojoje užtvaroje atlikite Set 1 ir Set 2, nustatykite jos greitį, lėtėjimą ir jėgą, tada nustatykite F09 = On.
- Pagrindinėje užtvaroje atlikite Set 1 ir Set 2. Iki tol Slave gali rodyti ryšio klaidą E05.
- Pagrindiniu įrenginiu duokite komandą ir patikrinkite abiejų strėlių judėjimą bei saugos įtaisus.
Bendri BlueBUS įtaisai ir imtuvas jungiami prie Master. Nuosavos Slave SbS/OPEN/CLOSE komandos gali valdyti tik jo strėlę. Greitis, lėtėjimas, lėtėjimo padėtis ir jėga nustatomi kiekvienai užtvarai atskirai. Atsarginio maitinimo atveju reikia, kad kiekviena užtvara turėtų atskirą PS224.
Nuotolinis valdymas ir atsarginis maitinimas
Imtuvas ir nuotolinio valdymo pultai
Plokštėje yra SM lizdas suderinamam imtuvui. Dabartinis pasirinkimas OXIBD leidžia naudoti atitinkamus nuotolinio valdymo pultelius, pavyzdžiui, ON2E. Imtuvą prijunkite tik atjungę maitinimo tinklą ir bateriją. Pultelius įrašykite į atmintį ir ištrinkite pagal konkretaus imtuvo instrukcijas; valdymo plokštės atstatymas nepakeičia imtuvo radijo procedūros.
PS224 nutrūkus elektros tiekimui
PS224 prijungiama tik baigus montuoti ir programuoti: atjunkite maitinimo tinklą, įdėkite bateriją ir prijunkite numatytą laidą prie atsarginio maitinimo jungties; tada vėl įjunkite maitinimą iš tinklo. Režimas F05 = 4 gali sumažinti energijos sąnaudas, kai maitinama iš baterijos. Funkcija F07 = On nutrūkus maitinimui iš tinklo nurodo atidaryti užtvarą, jei įdėta baterija; ši funkcija pagal numatytuosius nustatymus neįjungta.
Solemyo SYKCE30 yra kitoks maitinimo būdas. Prijungus Solemyo, užtvara negali būti tuo pačiu metu prijungta prie 230 V tinklo. Maitinimo šaltinio galią įvertinkite pagal manevrų skaičių ir sumontuotus priedus.
Diagnostika ir gedimų šalinimas
Pirmiausia nustatykite ekrane rodomą kodą arba trumpų blyksnių skaičių. Diagnostinių blyksnių seka po maždaug 1 s pertraukos kartojasi; įprasti blyksniai užtvarai judant nėra gedimo kodas.
Kai užtvara nereaguoja arba juda netinkamai
| Požymis | Ką patikrinti |
|---|---|
| Nuotolinio valdymo pultelis nereaguoja, jo LED nedega | Patikrinkite pultelio bateriją. |
| Pultelio LED dega, bet užtvara nereaguoja | Patikrinkite, ar pultelis įrašytas į imtuvo atmintį ir suderinamas su sumontuotu imtuvu; imtuvas ir nuotolinio valdymo pultelis. |
| Ekranas nedega ir jokia komanda neveikia | Technikas patikrins maitinimą ir saugiklius F1/F2. Saugiklį keisti galima tik nustačius gedimo priežastį; naudokite tokio paties tipo ir nominalo saugiklį. Saugiklio nejunkite trumpuoju jungimu. |
| Komanda duota, bet manevras neprasideda | Jei komanda perduodama laidu, stebėkite atitinkamo įėjimo LED. Jei švyturėlis signalizuoja gedimą, naudokitės toliau pateikta kodų lentele. |
| Strėlė iškart pakeičia kryptį arba juda neįprastai lėtai | Pirmiausia patikrinkite subalansavimą, laisvą judėjimą, mechaninius stabdiklius ir galinius jungiklius. Jei plokštė neatpažįsta galinės padėties, reikia patikrinti jungiklius ir padėčių įrašymą. |
| Strėlė juda priešinga kryptimi | Patikrinkite spyruoklės pusę ir krypties jungiklį. Nekeiskite laidų vietomis nepatikrinę. |
| Kodas / signalas | Ką patikrinti |
|---|---|
| E01 / 1 blyksnis | BlueBUS/STOP įrenginių pakeitimas arba jų neįrašymas į atmintį. Patikrinkite prijungimą, tada atlikite Set 1. |
| E02 | Padėtys neįrašytos į atmintį; patikrinę mechaninius stabdiklius ir subalansavimą, atlikite Set 2. |
| E03 | Sumaišyti galiniai jungikliai; patikrinkite judėjimo kryptį ir jų elektrinį prijungimą. |
| E04 | Nėra enkoderio signalo; technikas patikrins jungtį ir jutiklio laidą. |
| E05 | Ryšio klaida Master–Slave; patikrinkite abiejų užtvarų poliškumą ir įrašymą į atmintį. |
| E06 / 5 blyksniai | Parametrų atminties klaida. Atjungę ir vėl prijungę visus maitinimo šaltinius, bandykite dar kartą; jei klaida išlieka, reikalingas techninis aptarnavimas, galbūt visiškas atstatymas ir naujas įrašymas į atmintį. |
| E07 / 7 blyksniai | Vidinė elektronikos klaida. Atjunkite visus maitinimo šaltinius; jei klaida kartojasi, pasirūpinkite techniniu aptarnavimu. |
| E08 | Užtvaros tipo konfigūracija; technikas patikrins gamyklinius plokštės nustatymus. |
| E09 / 9 blyksniai | Programinis blokavimas. Įveskite numatytą atblokavimo komandą, prireikus HP SbS; tai nėra mechaninis atblokavimas raktu. |
| E10 | Trūksta NC saugos kontakto arba galinio jungiklio; patikrinkite SAFETY ir jungiklius. |
| E11 | BlueBUS trumpasis jungimas. Atjungę maitinimą, patikrinkite laidus ir įrenginius. Pašalinę priežastį, vėl įjunkite maitinimą, duokite komandą ir palaukite 40 s. Jei klaida kartojasi, reikalingas techninis aptarnavimas. |
| I02 / 2 blyksniai | Suveikė fotoelementas. Pašalinkite kliūtį, nuvalykite optiką ir patikrinkite, ar fotoelementai sulygiuoti. |
| I03 / 3 blyksniai | Suveikė jėgos ribojimas. Pirmiausia patikrinkite subalansavimą, trintį ir mechaninius stabdiklius. Nedidinkite jėgos, kad kompensuotumėte mechaninį gedimą. |
| I04 / 4 blyksniai | Suveikė STOP įėjimas. Nustatykite prijungto įrenginio sukeltą priežastį; neapeikite saugos įėjimo. |
LED ir din režimas
STOP dega kai įėjimas įprastai aktyvus; užgesęs LED reiškia, kad įėjimas suveikė. LED SbS, OPEN, CLOSE ir HP SbS dega, kai aktyvi atitinkama komanda. FC1/FC2 būsena priklauso nuo RH/LH jungiklio: esant RH, FC1 užgęsta uždarytoje, o FC2 – atidarytoje padėtyje; esant LH, yra atvirkščiai.
Ekrano kodai ir švyturėlio blyksnių skaičius numeruojami skirtingai. Pavyzdžiui, E06 reiškia penkis blyksnius; šešių ir aštuonių blyksnių sekos šioje konfigūracijoje nepriskirtos jokiai funkcijai.
Meniu din rodo įėjimus trimis ekrano skaitmenimis. Žymėjimai A–G ir taškas dp pavaizduoti iliustracijoje. Naudojant FC1/FC2, atidaryta ir uždaryta padėtis nustatoma pagal pirmiau nurodytą RH/LH nustatymą.
| Skaitmuo | Segmentas ir reikšmė |
|---|---|
| Pirmas | A1 – LOOP1 B1 – CLOSE C1 – HP SbS D1 – LOOP2 E1 – OPEN F1 – SbS G1 – nenaudojamas dp1 – mirksi kartą per sekundę, kai plokštė veikia |
| Antras | A2 – FC1 B2 – plokštės mygtukas CLOSE C2 – RH kryptis D2 – maitinimas iš akumuliatoriaus E2 – LH kryptis F2 – plokštės mygtukas OPEN G2 – FC2 dp2 – variklio jutiklio A įėjimas |
| Trečias | A3 – atidarymo fotodaviklis FA1 B3 – aktyvus FOTO C3 – aktyvus FOTO II D3 – atidarymo fotodaviklis FA2 E3 – aktyvus FOTO 1 F3 – aktyvus FOTO 1 II G3 – Master atpažino Slave dp3 – variklio jutiklio B įėjimas |
Kai variklis sustabdytas, dp2/dp3 taškai gali šviesti arba nešviesti, priklausomai nuo jutiklio padėties; varikliui judant jie mirksi. Netinkamą kryptį pakoreguokite mechaniniu būdu ir jungikliu, o ne atsitiktinai sukeisdami laidus.
Nustatymų ištrynimas ir paleidimas iš naujo
Parinkikliu pasirinkite ErS, paspauskite, pasirinkite norimą reikšmę ir patvirtinkite. 1 ištrina įsimintus įrenginius, 2 padėtis, 3 funkcijų reikšmes, 5 visus valdymo bloko duomenis. Visiškai ištrynę duomenis, iš naujo atlikite Set 1, Set 2, nustatymą ir saugos bandymus.
Plokštės atstata nenustato iš naujo atliktų manevrų skaičiaus. Techninės priežiūros skaitiklį nulio nustatykite per OVIEW. Nuotolinio valdymo pultelių ištrynimas atliekamas pagal konkretaus imtuvo procedūrą.
Rankinis strėlės atblokavimas
Nutrūkus maitinimui, įvykus gedimui arba montuojant, sustabdykite įrenginio veikimą, atjunkite maitinimą ir užtikrinkite, kad aplink būtų laisvos vietos. Prilaikykite strėlę; netinkamai atsverta strėlė gali pajudėti savaime.
- Įkiškite atblokavimo raktą ir pasukite jį 180° į kairę arba į dešinę.
- Rankiniu būdu perkelkite strėlę į reikiamą padėtį.
- Norėdami vėl įjungti variklio valdymą, grąžinkite raktą į pradinę padėtį ir ištraukite jį. Patikrinkite, ar strėlė užfiksuota ir valdymas saugiai atkurtas.
Techninė priežiūra ir eksploatavimo trukmė
Esamą BCU1 R10 sistemą rekomenduojama profesionaliai patikrinti ne vėliau kaip po 6 mėnesių arba 20 000 manevrų, atsižvelgiant į tai, kas įvyks anksčiau. Intensyviai naudojant, ciklų skaičius gali būti pasiektas gerokai anksčiau. Atsvaros būklę patikrinkite ir pakeitę strėlės įrangą.
Technikas atjungs visus maitinimo šaltinius ir patikrins, ar abi strėlės dalys tvirtai sujungtos, taip pat XBA9 movos išsiplečiančiuosius varžtus, koroziją, inkaravimą, varžtus ir spyruoklės tvirtinimą, veleno laisvumą, strėlės būklę bei atblokavimo veikimą. Atkūręs maitinimą, jis pakartos saugos įtaisų ir jėgos bandymus. Techninę priežiūrą ir, jei reikia, spyruoklės keitimą įrašykite į techninės priežiūros žurnalą.
Kas turi įtakos numatomam eksploatavimo laikui
| Visos automatikos savybės | Indeksas | Eksploatavimo trukmės grafikas |
|---|---|---|
| Greitis, 3 lygis | 15 % |
|
| Greitis, 2 lygis | 10 % | |
| Fotodaviklių suveikimai per daugiau nei 10 % manevrų | 15 % | |
| STOP suveikimai per daugiau nei 10 % manevrų | 15 % | |
| Mobilioji atrama WA12 | 10 % leistinoje konfigūracijoje | |
| Druska aplinkoje | 10 % | |
| Dulkės / smėlis | 5 % | |
| Po turėklais | 5 % leistinoje konfigūracijoje | |
| Temperatūra virš 40 °C arba žemiau 0 °C | 5 % | |
| Nustatyta jėga FrO / FrC | 4 lygis: 5 % 5 lygis: 5–10 % intervalas 6 lygis: 10 % |
2 ir 3 greičio lygiai yra alternatyvūs; pridėkite tik naudojamo lygio reikšmę. 4 lygiui indeksas nenurodytas, todėl ciklų skaičiaus jam nevertinkite. Sudėkite kitų galiojančių veiksnių indeksus. Sumą raskite horizontaliojoje grafiko ašyje, o apytikslį ciklų skaičių nuskaitykite vertikaliojoje ašyje. Nustačius 5 lygio jėgą, gaunamas apytikslio įvertinimo intervalas; jei reikšmė nepatenka į grafiko ribas, ciklų skaičiaus nevertinkite. Įvertis galioja darant prielaidą, kad įrenginys tinkamai sumontuotas ir reguliariai prižiūrimas; jis negarantuoja ciklų skaičiaus ir nėra pagrindas atidėti techninę priežiūrą.
NICE LBAR užtvaro techninės charakteristikos
| Parametras | Reikšmė |
|---|---|
| Modelis | NICE LBAR – be strėlės |
| Tipas | Elektromechaninis užtvaras su 24 V DC varikliu ir įmontuotu valdymo bloku |
| Valdymo blokas | BCU1 R10 (XBA3 R10) |
| Tinklo maitinimas | 230 V AC, 50/60 Hz |
| Variklio įtampa | 24 V DC |
| Srovės sąnaudos | 1,3 A |
| Didžiausia galia paleidimo metu | 160 W |
| Galia esant vardiniam sukimo momentui | 50 W |
| Manevro trukmė | 8–12 s nurodytam BCU1 R10 komplektui |
| Sukimo momentas paleidimo metu | 400 Nm |
| Vardinis sukimo momentas | 130 Nm |
| Didžiausias dažnis esant vardiniam sukimo momentui | 150 ciklų/h |
| Pravažiavimo plotis | 7–9 m |
| Apsaugos klasė | IP54 |
| Darbinė temperatūra | −20 iki +55 °C |
| Korpuso matmenys | 500 × 299 × 1 215 mm (plotis × gylis × aukštis) |
| Svoris | 98 kg |
| Izoliacijos klasė | I |
| Atsarginis maitinimas | PS224 |
| Saulės energijos maitinimas | Solemyo SYKCE30 |
Parametrai galioja esant maždaug 20 °C referencinei temperatūrai. Vertinkite juos kartu su svirties ilgiu, įranga ir balansavimu. Jei pavaros arba valdymo versija skiriasi, patikrinkite judėjimo trukmę ir galimus nustatymus pagal ant įrenginio esančią žymą.

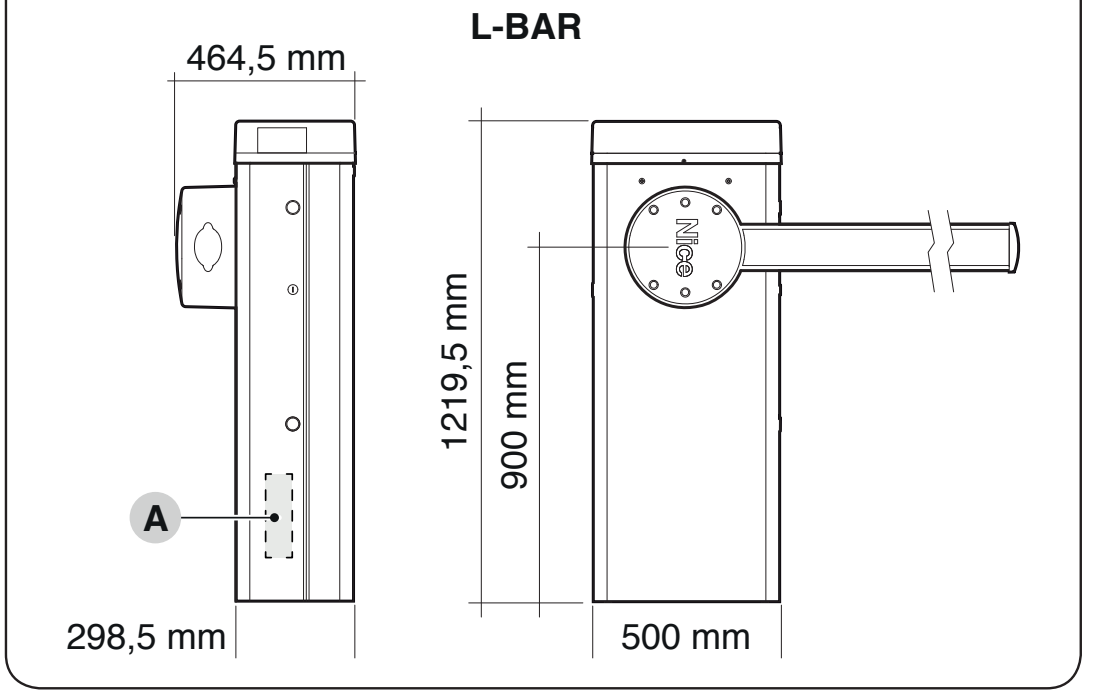

Brėžinyje taip pat nurodytos išsikišančios dalys ir tikslūs 298,5 bei 1 219,5 mm matmenys. Tvirtindami ir montuodami vadovaukitės brėžiniu, o ne vien suapvalintais lentelėje pateiktais korpuso matmenimis.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
