NICE M3BAR užtvaras – be strėlės
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
1 328,04 € su PVM
| Svoris |
|---|
| 80 kg |
Produkto aprašymas NICE M3BAR užtvaras – be strėlės
NICE M3BAR yra elektromechaninis užtvaras, skirtas kontroliuoti motorinių transporto priemonių įvažiavimą; tiekiamas be strėlės. Jame įrengtas 24 V DC ir integruotas valdymo blokas BCU1 R10 (XBA3 R10). Įprasta komplektacija maitinama iš 230 V AC; 24 V – variklio įtampa.
Ji skirta strėlei, žymimai 3 m. Plieninis korpusas, balansavimo spyruoklė ir elipsinio skerspjūvio aliumininė strėlė leidžia intensyviai naudoti įrenginį, jei laikomasi eksploatavimo ribų. Strėlę, imtuvą ir saugos priedus pasirinkite pagal konkrečią komplektaciją.
Jei užtvaras jau sumontuotas, pirmiausia patikrinkite valdymo plokštės žymėjimą. Toliau pateikti nustatymai skirti BCU1 R10 su ekranu ir sukamuoju selektoriumi; senesnės XBA3 valdymas kitoks, todėl jų negalima laikyti suderinamomis vien dėl panašaus pavadinimo.
Kada rinktis NICE M3BAR
| Ką patikrinti | Duomuo ir reikšmė |
|---|---|
| Strėlė | XBA15 – 3 150 mm |
| Laisvas pravažiavimo plotis | 2,32–2,82 m |
| Reguliuojama manevro trukmė | 1,5–4 s |
| Maks. ciklų skaičius esant vardiniam sukimo momentui | 500 ciklų/val. |
| Avarinis atblokavimas rankiniu būdu | Raktu, nutrūkus elektros tiekimui arba atliekant techninę priežiūrą |
| Du vienas priešais kitą įrengti užtvarai | Sinchronizavimas „Master–Slave“ |
Strėlės ilgis nėra laisvo pravažiavimo plotis. Rinkdamiesi atimkite korpuso ir laikiklio užimamą vietą; galutinį laisvą plotį patikrinkite montavimo vietoje. Judėjimo trukmė priklauso nuo nustatymų, strėlės ir jos priedų. Maksimalus ciklų skaičius negarantuoja, kad įrenginį bus galima neribotai eksploatuoti esant bet kokiai apkrovai.
Užtvaras skirtas transporto priemonėms. Judanti strėlė neturi kelti pavojaus pėstiesiems; pėsčiųjų praėjimą įrenkite atskirai, o saugos įtaisus pasirinkite pagal konkretaus įvažiavimo rizikas. Prieš montuodami taip pat patikrinkite, ar atidarytai strėlei pakanka vietos viršuje.
Strėlės priedai ir jų apribojimai
| Priedas | Sąlyga |
|---|---|
| Guma ir šviesos signalai | Leidžiama naudoti su tinkama strėle, tinkamai prijungus ir subalansavus. |
| Apsauginės grotelės po užtvaru WA13 | M3BAR modeliui netinka. |
| Mobilioji atrama WA12 | M3BAR modeliui netinka. |
| Lankstinis šarnyras XBA11 | Galima naudoti tik su tinkama XBA15 strėle ir tinkama šarnyro geometrija; tai nėra universalus šarnyras bet kokiai strėlei. |
Pridėję šviesos signalus, gumą, atramą ar apsaugines groteles, iš naujo pasirinkite spyruoklės tvirtinimą ir balansavimą. Didesnė variklio galia nepakeičia tinkamo mechaninio sureguliavimo.

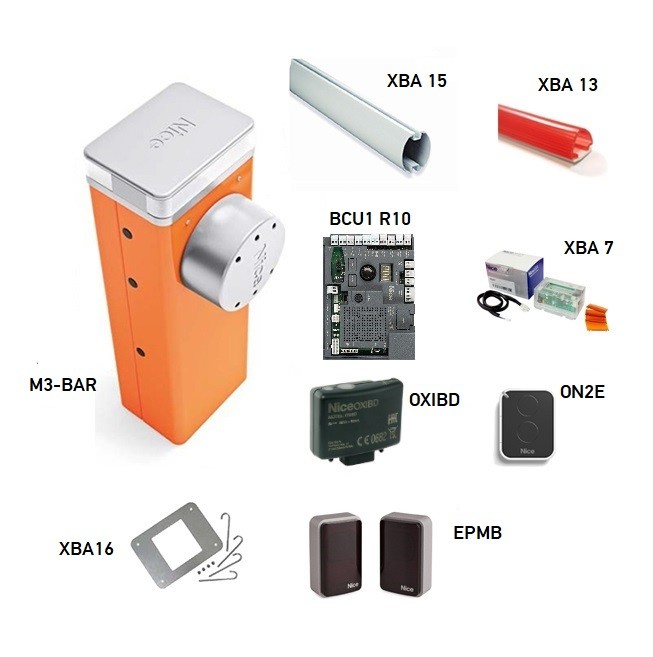

Užtvarų komplektai su strėle ir priedais
Jei reikia viso komplekto su strėle, rinkitės iš siūlomų komplektų. Nurodytas ilgis yra strėlės, o ne laisvo pravažiavimo plotis. Skirtingų serijų komplektai turi skirtingus valdymo blokus ir apribojimus; konkrečią sudėtį rasite atidarę komplekto kortelę.
| NICE M3BAR užtvarų komplektai |
|---|
M3BAR – 3 m strėlė |
Su M3BAR užtvaru suderinami priedai
Priedus rinkitės pagal strėlę ir naudojimo būdą. Montuojant kelis priedus, būtina laikytis ir bendrų mechaninių bei elektrinių apribojimų.
| Kas | Kodėl | Tipas |
|---|---|---|
Strėlė  | Atskiras korpusas tiekiamas be strėlės; pasirinkite ilgį pagal laisvą pravažiavimo plotį. | |
Fiksuota atrama  | Reguliuojama atrama uždarytos strėlės galui; nepainiokite su mobiliąja atrama. | |
Atšvaitiniai lipdukai  | 24 raudoni lipdukai, kad strėlė būtų geriau matoma. | |
Strėlės apšvietimas  | XBA4: žibintai, skirti iki 4 m ilgio strėlei. Jungiama prie LIGHT pagal sumontuotą tipą. | |
Apsauginė guma  | 9 atkarpos po 1 m; mechaninė strėlės briaunos apsauga, nepakeičia apsauginės juostos. | |
Atsarginis maitinimas  | Įkraunama 24 V baterija. Prijungiama sureguliavus užtvarą; manevrų skaičius priklauso nuo įkrovos ir įrangos. | |
Švyturėlis korpuse  | Signalizuoja apie judėjimą ir diagnostiką; turi atskirą INTERNAL LIGHT jungtį. | |
Šviesoforas korpuse  | Eismo valdymas pagal užprogramuotą INTERNAL LIGHT režimą. | |

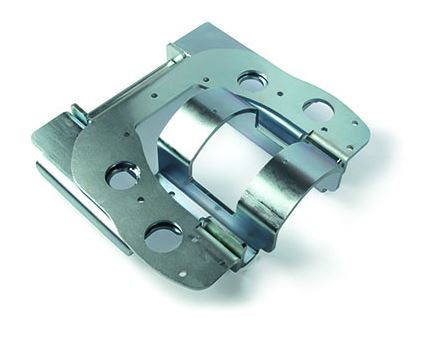

Atlenkiamas laikiklis  | Leidžia rankiniu būdu atlenkti strėlę į šoną. Atlenkimas rankinis; nepainiokite jo su lankstiniu sujungimu XBA11. | |

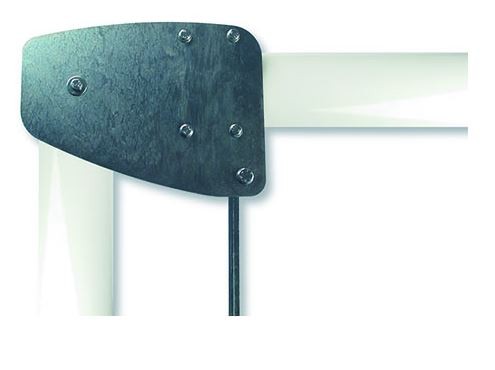

Lankstinis sujungimas  | Skirtas žemoms luboms ir naudojamas su tinkama XBA15 strėle; naudojimo diapazonas – 1 950–2 400 mm, atsižvelgiant į priedų geometriją. | |
Fotoelementai | Dviejų laidų BlueBUS; pakeitę prijungimą, pakartokite 1 komplektas. | |
Nuotolinis valdymas | Įstatomas SM imtuvas ir palaikomo kodavimo pultelis. Užsakydami patikrinkite komplekto sudėtį. | |
Valdymo plokštė | Atsarginė naujausios kartos plokštė; tai nėra papildomas išorinis valdymo blokas, kurio reikėtų atskirai užtvarai. | |
Techninė priežiūra ir nustatymai | BUS T4 diagnostikai ir techninės priežiūros skaitikliui. | |
Maitinimas saulės energija | Alternatyvus maitinimo šaltinis vietoj elektros tinklo; naudodami šią jungimo schemą, 230 V nejunkite. |
Korpuso ir strėlės montavimas
Montuoti, prijungti prie elektros tinklo ir pradėti eksploatuoti turi kvalifikuotas technikas. Prieš pradėdami darbus, atjunkite elektros tinklą ir atsarginę bateriją. Patikrinkite, ar pagrindas tvirtas, įrengtas drenažas, yra vietos visai strėlei ir saugus priėjimas prie atrakinimo mechanizmo.
Pamatinė plokštė ir tvirtinimas inkarais
Jei esamas pamato paviršius tinkamas, pagal korpusą pažymėkite keturias skyles ir pasirinkite pagrindui tinkančius inkarus. Rengdami naują pamatą, įrenkite apsauginius vamzdžius, įstatykite keturis pateiktus inkarinius varžtus ir horizontaliai padėkite pamatinę plokštę lygiagrečiai strėlei.
| Pagrindo patikra | Reikalavimas |
|---|---|
| Betoninis pamatas | Armuotas betonas, ne plonesnis kaip 0,15 m, kurio tūris didesnis nei 0,2 m³. Pamato matmenis technikas nustato pagal vietos sąlygas. |
| Inkarai betonui | 4 inkarai su 12 MA (M12) varžtais; kiekvieno atsparumas tempimui turi būti ne mažesnis kaip maždaug 3,9 kN. |
| Kita laikanti medžiaga | Patikrinkite pagrindo ir keturių tvirtinimo taškų tvirtumą, kad jie atlaikytų ne mažesnę kaip maždaug 9,8 kN apkrovą. |
| Montavimas | Plokštę sumontuokite horizontaliai, paviršiaus lygyje; korpusą tvirtinkite tik betonui visiškai sukietėjus. |
Strėlės tvirtinimas ir surinkimas
- Į išėjimo veleną įstatykite du numatytus kaiščius. Laikiklį montuokite padėtyje, skirtoje vertikaliai strėlei, pritvirtinkite varžtais ir spyruoklinėmis poveržlėmis.
- Uždėkite laikiklio dangtelį ir įsukite šešis varžtus; kol kas jų nepriveržkite.
- Į tinkamos aliumininės strėlės galą įkiškite pateiktą jungiamąją įvorę ir pritvirtinkite ją varžtu.
- Į griovelius įstatykite apsauginę gumą su atitinkamomis jungtimis, uždėkite galinį dangtelį ir gumos dangtelius.
- Iki galo įstumkite visą strėlę į laikiklį ir gerai priveržkite visus šešis varžtus.
- Sumontuokite pasirinktą įrangą ir tik tada sureguliuokite spyruoklę, subalansuokite sistemą ir atlikite mokymo procedūrą.
Kairinis arba dešininis užtvaro montavimas
Spyruoklės tvirtinimo pusė turi atitikti krypties jungiklio padėtį plokštėje. RH/DX skirta balansavimo svirties dešinėje pusėje esančiai spyruoklei, LH/SX skirta kairėje pusėje esančiai spyruoklei. Mechaninę konfigūraciją turi keisti technikas, saugiai atlaisvinęs spyruoklę; vien perjungti jungiklį, nepakeitus mechanikos, nepakanka.

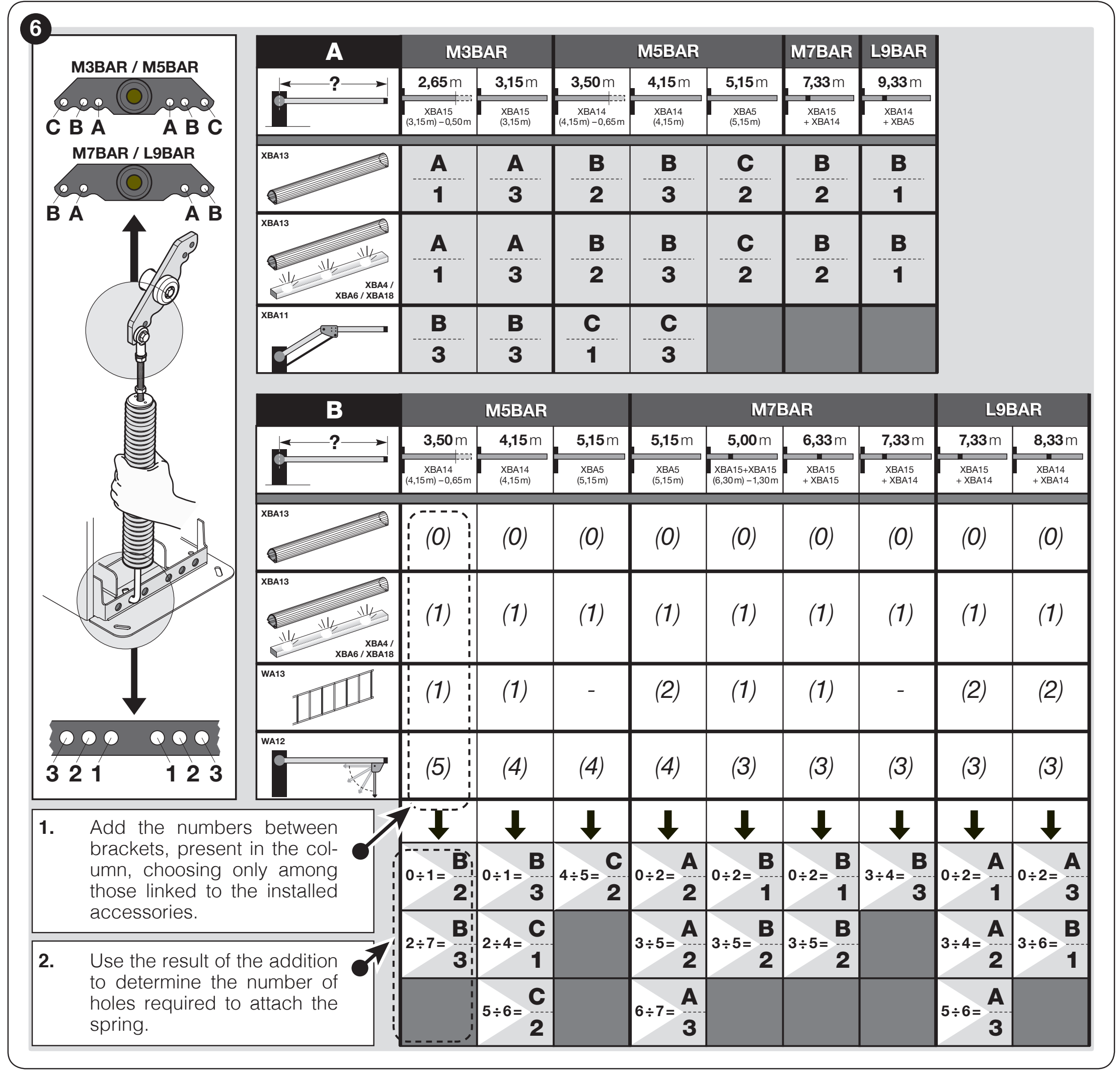

Spyruoklės tvirtinimas ir strėlės balansavimas
Spyruoklė reguliuojama atsižvelgiant į faktinį įrengtos strėlės ilgį ir svorį. Standartinei komplektacijai pasirinkite tikslų modelio ir ilgio stulpelį A dalyje. Viršutinę angą žymi raidė A/B/C, o apatinę – skaičius 1/2/3. Vien pagal rinkinio pavadinimą padėties nustatyti negalima.
M3BAR naudokite A dalį: pasirinkite jam skirtą stulpelį pagal strėlės ilgį ir eilutę, atitinkančią apsauginę gumą, gumą su žibintais arba XBA11 lankstą.
| M3BAR komplektacija | Spyruoklės tvirtinimo padėtis |
|---|---|
| XBA15, sutrumpintas iki 2,65 m, su apsaugine guma | A / 1 |
| XBA15, 3,15 m ilgio, su apsaugine guma | A / 3 |
| XBA11 lankstinis lankstas | B / 3 pavaizduotai lanksto konfigūracijai; patikrinkite savo mechanizmo geometriją. |
Lentelę naudokite tik tada, kai sutampa pavaizduotas laikiklis, spyruoklė ir angų išdėstymas. Jei mechaninė konstrukcija kitokia, vadovaukitės konkretaus užtvaro komplekte pateiktomis instrukcijomis.
Pavyzdžiai galioja nurodytai konfigūracijai. Jei naudojami papildomi priedai, vadovaukitės lentele, o ne standartiniu pavyzdžiu. Prieš perkeldamas ar keisdamas spyruoklę, technikas turi saugiai sumažinti jos įtempimą ir užfiksuoti strėlę.

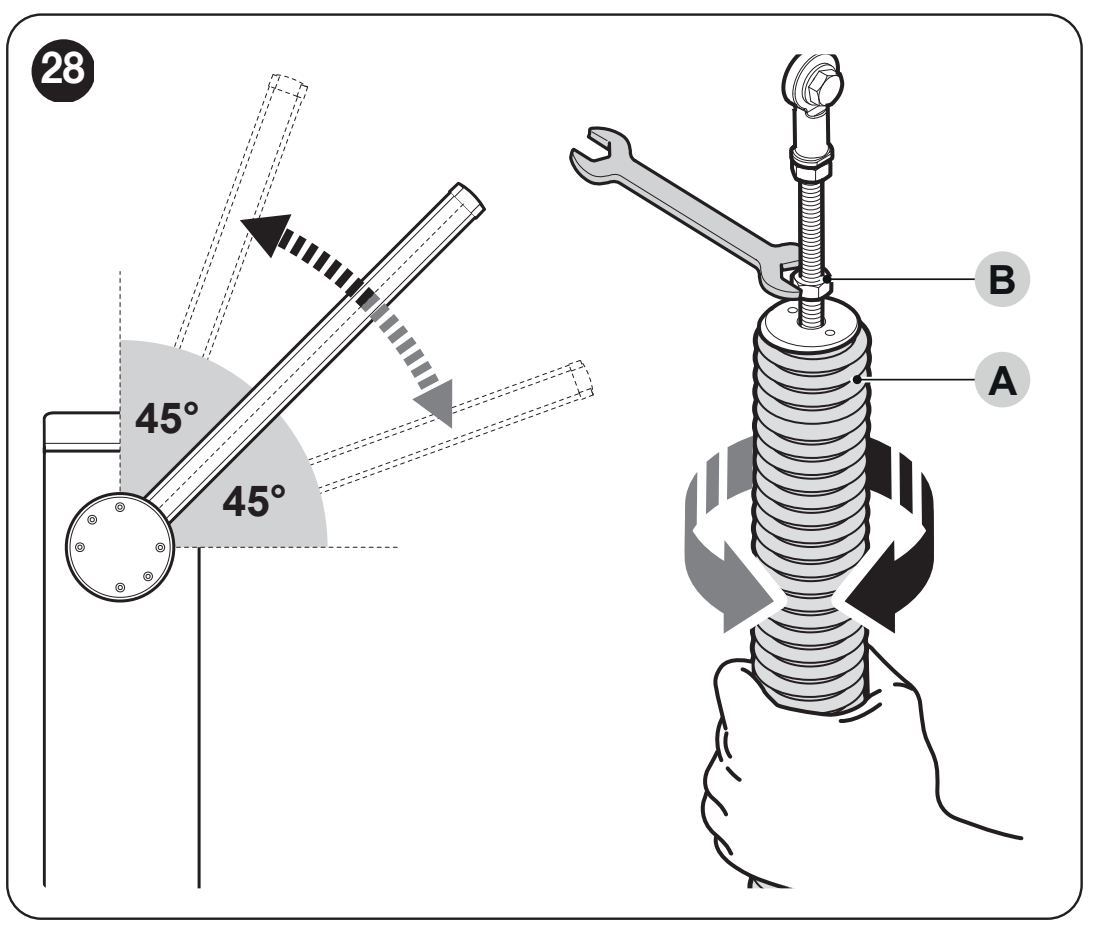

Balansavimo patikra 45°, 20° ir 70° padėtyse
- Atjunkite elektros tinklą ir atsarginę bateriją, tada raktu atblokuokite pavarų dėžę. Tvirtai prilaikykite strėlę ir nustatykite ją maždaug į 45°.
- Jei strėlė kyla, sumažinkite spyruoklės įtempimą sukdami ją pagal laikrodžio rodyklę. Jei leidžiasi, įtempimą padidinkite sukdami prieš laikrodžio rodyklę.
- Patikrinkite dar kartą maždaug ties 20° ir 70°. Strėlė neturi smarkiai judėti savaime.
- Patikrinkite, ar spyruoklė išdėstyta tolygiai, ir užfiksuokite ją nuo pasisukimo veržle B kaip parodyta paveikslėlyje. Patikrinkite, ar ji tvirtai užfiksuota, ir užblokuokite pavarų dėžę.
Atblokavus variklį, rankiniam M3BAR strėlės judinimui reikalinga jėga nei atidarant, nei uždarant, jokioje padėtyje neturi viršyti maždaug 15 N. Tai didžiausia leistina disbalanso riba. Jėga matuojama statmenai strėlei, 1 m atstumu nuo sukimosi ašies; ja nereguliuojama variklio smūgio jėga.
Mechaniniai ribotuvai
Atblokavę rankiniu būdu pervažiuokite visą eigą. Ribotuvų varžtais nustatykite horizontalią uždarytą ir vertikalią atidarytą padėtis, tada priveržkite fiksavimo veržles. Tuomet atlikite padėčių mokymą „Set 2“. Elektroninis mokymas nepakeičia tinkamai nustatytų mechaninių ribotuvų.
Kabelių prijungimas ir maitinimo grandinių atskyrimas
230 V maitinimo kabelį prijunkite prie L/N tinklo gnybtų bloko, o apsauginį laidą – kaip nurodyta originalioje montavimo schemoje. Kabelį pritvirtinkite kabelio įvore ir įtempimo mažinimo laikikliu. Į komandų įėjimus ir „BlueBUS“ neveskite 230 V įtampos. Nesukeiskite variklio ir priedų grandinių.
| Linija | Skerspjūvis ir ilgis |
|---|---|
| 230 V tinklas | 3 × 1,5 mm² iki 30 m; jei ilgis didesnis – 3 × 2,5 mm² ir tinkamas įžeminimas. |
| BlueBUS | 2 × 0,5 mm² iki 20 m; iki 40 m naudokite 2 × 1 mm². |
| Raktinis jungiklis | 2 kabeliai po 2 × 0,25 mm² iki 30 m; galima pakeisti vienu 4 × 0,5 mm² kabeliu. |
| OPEN / CLOSE | 2 × 0,25 mm² iki 30 m kiekvienam įėjimui. |
| Švyturėlis / indikatorius | 2 × 0,5 mm² iki 30 m; įrenginio įtampa turi atitikti išėjimo nustatymą. |
| Master–Slave | 2 × 1 mm² iki 20 m. |
| Antena | RG58 koaksialinis kabelis, ne ilgesnis kaip 15 m; rekomenduojama trumpesnė nei 5 m atkarpa. |
Valdymo blokas BCU1 R10: schema ir gnybtai
Prieš prijungdami laidus, atjunkite elektros tinklą ir bateriją. Gnybtų blokai yra nuimami; prijunkite laidus pagal žymėjimą savo plokštėje. Toliau pateikta schema skirta valdikliui su ekranu ir sukamuoju selektoriumi.
| Gnybtas / jungtis | Kas jungiama |
|---|---|
| FLASH | Švyturėlis, standartinė įtampa 12 V DC, maks. 21 W. OU2 keičia funkciją ir įtampą; prieš prijungdami patikrinkite esamą nustatymą. |
| LIGHT | Strėlės žibintai, standartinė grandinė 24 V DC, maks. 10 W; funkcija OU1. |
| OGI | Užtvaro indikatorius, 24 V DC, maks. 10 W; jo veikimą nustato OU3. |
| 24 V DC (+ / −) | Atskiras suderinamų priedų maitinimas: tiksli gnybtų poliškumo tvarka, leistina nuokrypa −30 % / +10 %, bendra srovė – ne daugiau kaip 500 mA. |
| BlueBUS | Dviejų laidų maitinimas ir ryšys su suderinamais priedais, nepriklausomai nuo poliškumo. |
| STOP | NO arba NC kontaktas arba 8,2 kΩ varža, poliškumas +/− nesvarbus; tipas nustatomas mokymo metu. Vėlesnis būsenos pasikeitimas sustabdo manevrą. |
| SbS / OPEN / CLOSE | Be potencialo veikiantys NO jungikliniai kontaktai be poliškumo, skirti žingsniniam valdymui, atidarymui arba uždarymui. In1–In3 priskyrimą galima pakeisti. |
| HP SbS | Be potencialo veikiantis NO įėjimas, nepriklausantis nuo poliškumo, su aukštu prioritetu; numatytoji reikšmė In4 = 6. |
| LOOP1 / LOOP2 | Išorinio detektoriaus išėjimo be potencialo NO kontaktas, nepriklausantis nuo poliškumo. Detektoriaus maitinimas yra atskiras ir turi atitikti jo parametrus; pati indukcinė kilpa prie šių įėjimų nejungiama. |
| MASTER–SLAVE | Dviejų vienas prieš kitą esančių užtvarų ryšys; išlaikykite jungtis 1–1 ir 2–2. |
| SAFETY | Atverčiamos strėlės saugos NC kontaktas, atsižvelgiant į naudojamą komplektaciją. |
| INTERNAL LIGHT | Atskira jungtis XBA7 arba XBA8, funkcija OU4. |
| ANTENNA / SM | Antena: centrinis laidininkas ir ekranas jungiami pagal schemą, ne prie maitinimo +/−. SM yra suderinamo imtuvo atskiras lizdas; prie jo nejungiamas išorinis 24 V maitinimas. |

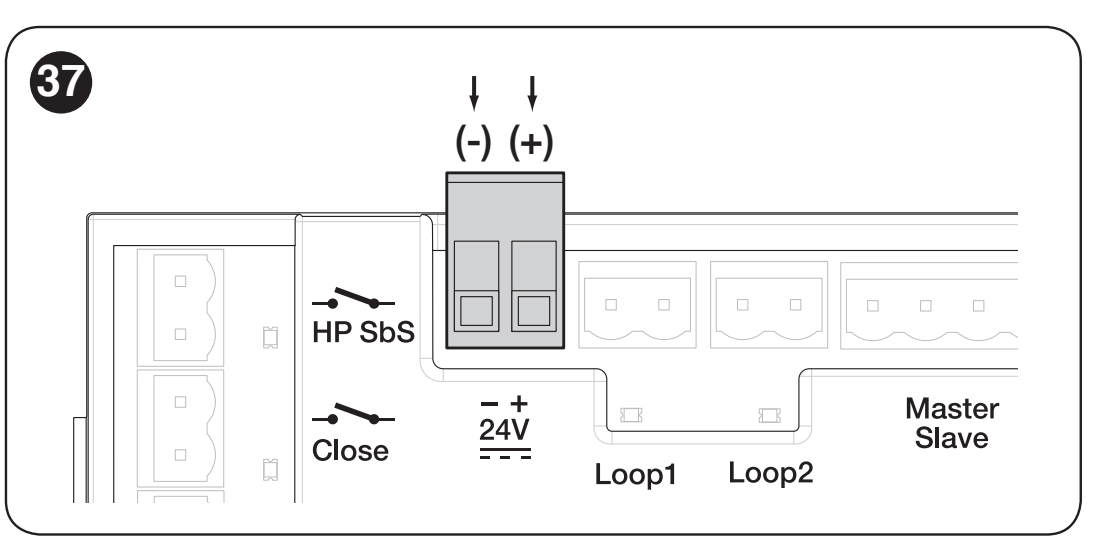

Priedų maitinimas 24 V DC: pliusas ir minusas
Suderinamam išoriniam imtuvui arba raktinio jungiklio apšvietimui maitinti naudokite atskirą dviejų polių 24 V gnybtų bloką prie HP SbS ir LOOP1. Jis tiekia 24 V DC, tolerancija −30 % / +10 %, iš viso ne daugiau kaip 500 mA visiems įrenginiams, maitinamiems iš šio išėjimo. Patikrinkite jų įtampą, poliškumą ir bendrą srovės suvartojimą.
Žiūrint kaip parodyta toliau esančiame paveikslėlyje, minusas (−) yra kairėje, o pliusas (+) – dešinėje. Ši tvarka galioja pavaizduotam 24 V gnybtų blokui; automatiškai netaikykite jos kitai jungčiai.
| BCU1 R10 gnybtas | Priedų prijungimas |
|---|---|
| 24 V: minusas (−) | Kairysis paveikslėlyje esantis polius → maitinimo gnybtas − / 0 V / GND įrenginio, atsižvelgiant į jo maitinimo įvado žymėjimą. |
| 24 V: pliusas (+) | Dešinysis paveikslėlyje esantis polius → maitinimo gnybtas + / +24 V įrenginio, skirto šiam įtampos diapazonui. |
| Valdymo kontaktas | Jei įrenginys valdo užtvarą relės išėjimu, prijunkite jo COM ir NO prie dviejų pasirinkto įėjimo polių SbS, OPEN arba CLOSE. Tai bepotencialis, poliškumo neturintis kontaktas, atskirtas nuo maitinimo +/−. Neprijunkite maitinimo įtampos prie įėjimo. |
BlueBUS neturi +/− poliškumo: abu BlueBUS laidus nuo TX ir RX fotoelemento prijunkite lygiagrečiai prie dviejų plokštės BlueBUS polių. EPMB fotoelementai nejungiami prie atskiro pagalbinio 24 V išėjimo. STOP, LOOP1/LOOP2 ir valdymo įėjimų gnybtus naudokite pagal jų kontaktų tipą; jie nėra priedų maitinimo išėjimas.
Bandymo metu taip pat patikrinkite prijungtų įrenginių veikimą pasirinktu Stand-by režimu. Šiuo režimu plokštė išjungia kai kurias grandines; būtina patikrinti, ar visoje sistemoje veikia reikalingas valdymas ir saugos funkcijos.
BlueBUS fotoelementai ir STOP įėjimas
EPMB fotoelementai prijungiami lygiagrečiai prie dviejų BlueBUS laidų. Vienos poros TX ir RX turi turėti tą patį adresą; kitai porai reikia kito adreso. Pravažiavimo saugai užtikrinti naudokite adresus FOTO, FOTO II, FOTO 1 arba FOTO 1 II, atsižvelgdami į vietą ir funkciją. FA1/FA2 yra atidarymo valdymo adresai ir nepakeičia fotoelementų saugos funkcijos.
Pridėję arba pašalinę fotoelementus ar pakeitę STOP, atlikite Set 1 ir iš naujo patikrinkite saugos funkcijas. Neišjunkite STOP pašalindami gedimą trumpikliu; kelių saugos įtaisų jungimas turi atitikti jų tipą ir kontrolės reikalavimus.
Šviestuvai, įspėjamoji lemputė ir šviesoforas
XBA4 montuojami strėlės griovelyje pagal atskirą instrukciją. XBA7 ir XBA8 prijungiami prie INTERNAL LIGHT jungties. Prieš kiekvieną OU1–OU4 pakeitimą patikrinkite išėjimo įtampą ir didžiausią galią. Nesupainiokite šviesoforo jungties su įprastos išorinės įspėjamosios lemputės gnybtu.
FLASH, LIGHT ir OGI yra atskiri valdomi išėjimai. Aukščiau pateiktame paveikslėlyje parodyta 24 V gnybtų bloko +/− polių tvarka nenusako jų poliškumo. Prijungdami LED ar kitą poliškumą turintį įrenginį, laikykitės konkretaus plokštės išėjimo ir priedo žymėjimo; šioje schemoje polių tvarka nenurodyta. XBA7/XBA8 junkite pridedama INTERNAL LIGHT jungtimi, o PS224 – jam skirta BATTERY jungtimi, ne prie pagalbinio 24 V išėjimo.
Pirmasis paleidimas ir kalibravimas
Prieš įjungiant, strėlė turi būti sumontuota su visa įranga, subalansuota ir užfiksuota. Patikrinkite mechaninius ribotuvus, krypties jungiklį, saugos įtaisus ir laisvą pravažiavimą. Prijungus maitinimo tinklą, turi įsižiebti ekranas ir fotoelementų LED; pagal numatytuosius nustatymus įspėjamoji lemputė neturi šviesti, kai manevras nevyksta.
1. Set → 1: BlueBUS ir STOP kalibravimas
- Sukdami rankenėlę raskite Set.
- Trumpai paspauskite rankenėlę, pasirinkite reikšmę 1 ir dar kartą paspauskite, kad patvirtintumėte.
- Valdymo blokas atpažins prijungtus įrenginius ir STOP įėjimo tipą. Kalibravimą atlikite ir tada, kai neprijungta jokių priedų.
Jei E01 klaida neišnyksta, patikrinkite jungimą ir suderinamumą; vien kartoti kalibravimą nepašalinus priežasties nepakanka.
2. Set → 2: mechaninių padėčių kalibravimas
- Atblokuokite variklį, ranka nustatykite strėlę maždaug į 45° padėtį ir užblokuokite pavarų dėžę.
- Rankenėle pasirinkite Set → 2 ir patvirtinkite.
- Leiskite valdymo blokui atlikti viso eigos kelio kalibravimą. Balansavimo svirtis turi pasiekti nustatytus mechaninius ribotuvus.
- Jei jų nepasiekia, sustabdykite kalibravimą paspausdami rankenėlę, sureguliuokite mechanizmą ir pradėkite iš naujo. Po kiekvieno nutraukimo procedūra kartojama nuo pradžių.
Meniu 8.8.8. paleidžia spartų bendrą įrenginių ir padėčių kalibravimą. Pasirinkus ir šią parinktį, pirmiausia ranka nustatykite strėlę maždaug į 45° padėtį ir užblokuokite pavarų dėžę. Judėjimo zona turi būti laisva. Įrenginių ar padėčių kalibravimo metu nuotolinio valdymo pultelio mygtukai neišsaugomi.
3. Judesio ir saugos patikra
OPEN ir CLOSE mygtukais atlikite kelis visus manevrus. Prieš pasiekdama ribotuvus strėlė turi sulėtėti; ji neturi strigti, staigiai kristi ar smarkiai vibruoti. Patikrinkite kiekvieną fotoelementų porą, STOP, atblokavimą, maitinimo sutrikimą ir, jei naudojama, Master–Slave funkciją.
Technikas taip pat turi įvertinti riziką, kad strėlė gali pakelti žmogų: bandymui naudojama 20 kg apkrova strėlės viduryje ir atidarant strėlė neturi pakilti daugiau kaip 50 cm virš uždarytos padėties. Smūgio jėgą matuokite pagal konkrečiai instaliacijai taikomus reikalavimus; vien fotoelementai ar sumažinta jėga nepakeičia visapusiško rizikos vertinimo.
BCU1 R10 programavimas sukamuoju valdikliu
Valdymo blokas nustatomas sukamuoju valdikliu ir trijų skaitmenų ekranu. Prieš keisdami užsirašykite pradinę reikšmę; pakeitus jėgą, greitį ar saugos funkcijas, užtvarą būtina išbandyti iš naujo.
- Sukdami valdiklį į abi puses pasirinkite parametro kodą.
- Trumpai paspauskite ir atleiskite. Ekrane pasirodys išsaugota reikšmė; ekranas švies nuolat.
- Sukdami pasirinkite naują reikšmę. Pasirinkus ekranas mirksi.
- Paspauskite ir atleiskite, kad patvirtintumėte reikšmę. Įrenginys grįš į parametrų pasirinkimą.
Pasirinkimas ESC užbaigia keitimą jo neišsaugodamas. Rodinys --- reiškia per OVIEW nustatytą konfigūraciją; tai nėra papildoma pasirenkama reikšmė. Lentelėse patvirtintas gamyklinis nustatymas paryškintas pusjuodžiu šriftu; tikrojoje plokštėje reikšmės gali būti pakeistos montuojant.
Veikimo funkcijos F01–F09
| Parametras ir paskirtis | Reikšmės ir veikimas |
|---|---|
| F01 – Automatinis uždarymas Taikoma visiškai atidarius. | OFF – pusiau automatinis veikimas: uždaroma komanda (gamyklinis nustatymas) On – uždaroma praėjus laikui t01 |
| F02 – Uždarymas suveikus fotoelementui Atleidus pasirinktą saugos įtaisą, pradedamas skaičiuoti laikas t10. | OFF – išjungta (gamyklinis nustatymas) 1 – atidaryti tik iki fotoelemento atleidimo: suveikęs įtaisas sustabdo judėjimą, jį atleidus pradedamas skaičiuoti t10 ir uždaroma 2 – visiškai atidaryti: suveikęs įtaisas visiškai atidaro; nauja atidarymo komanda per t10 atšaukia vėlesnį uždarymą 3 – visiškai atidaryti 2: kaip reikšmė 2, tačiau nauja atidarymo komanda per t10 neatšaukia vėlesnio uždarymo |
| F03 – F02 skirtas įtaisas | 1 – fotoelementai ir kaip fotoelementai nustatytos indukcinės kilpos (gamyklinis nustatymas) 2 – tik fotoelementai 3 – tik kaip fotoelementai nustatytos indukcinės kilpos |
| F04 – Uždaryti atkūrus maitinimą Prieš įjungdami įvertinkite automatinio judėjimo saugumą dingus maitinimui. | OFF – išjungta (gamyklinis nustatymas) 1 – jei strėlė neuždaryta, atkūrus maitinimą prieš uždarymą mirksi t09 laiką 2 – atkuriamas automatinis uždarymas, jei prieš dingstant maitinimui buvo skaičiuojamas pauzės laikas |
| F05 – Budėjimo režimas Įjungiamas praėjus laikui t04; nauja komanda atkuria veikimą. | OFF – išjungta (gamyklinis nustatymas) 1 – išjungia ekraną, BlueBUS, išėjimus ir dalį vidinių grandinių 2 – išjungia BlueBUS 4 – maitinant iš akumuliatoriaus automatiškai įjungiamas visiškas budėjimo režimas |
| F06 – Pajudėjimo jėga | OFF – išjungta (gamyklinis nustatymas) On – pradedant judėti iš atidarytos arba uždarytos padėties, trumpam naudojama didžiausia galia statinei trinčiai įveikti |
| F07 – Avarinis atidarymas Būtina prijungta ir veikianti baterija. | OFF – išjungta (gamyklinis nustatymas) On – dingus elektros tinklo maitinimui automatiškai atidaroma strėlė |
| F09 – Pagrindinis / pavaldus | OFF – pagrindinis užtvaras Master (gamyklinis nustatymas) On – pavaldus užtvaras Slave; žr. Master–Slave procedūrą |
Laikai, greičiai, jėga ir įėjimų funkcijos
| Parametras ir paskirtis | Galimos reikšmės |
|---|---|
| 8.8.8. – Greitas programavimas | Vienu veiksmų ciklu paleidžiamas BlueBUS ir STOP įtaisų bei padėčių programavimas. Pirmiausia įvykdykite paleidimo prielaidas. |
| Set – Programavimas | 1 – BlueBUS ir STOP įtaisai 2 – atidaryta ir uždaryta padėtys |
| Prn – Programa | 000 – pagrindinė programa (gamyklinis nustatymas) 001 / 002 / 003 – rezervuotos individualizuotos programos; įprastai nenaudojamos |
| t01 – Pauzė prieš uždarymą Aktyvi, kai F01 = On. | 0–250 s Gamyklinis nustatymas: 20 s |
| t02 – Įspėjamasis mirksėjimas prieš atidarymą Laikas nuo švyturėlio įjungimo iki atidarymo pradžios. | 0–5,0 s Gamyklinis nustatymas: 0 s |
| t03 – Įspėjamasis mirksėjimas prieš uždarymą Laikas nuo švyturėlio įjungimo iki uždarymo pradžios. | 0–5,0 s Gamyklinis nustatymas: 0 s |
| t04 – Budėjimo režimo delsa Laikas nuo manevro pabaigos iki įjungto F05 aktyvavimo. | 0–60 s Gamyklinis nustatymas: 60 s |
| t06 – Elektromagneto delsa Atjungus fiksavimo elektromagnetą, prieš atidarymą padaroma pauzė. Nurodytoje BCU1 R10 plokštėje nustatoma parametru t06. | 0–3,0 s Gamyklinis nustatymas: 0,2 s |
| t07 – Papildomo apšvietimo veikimo trukmė Laikas, kurį šviečia papildomo apšvietimo funkcijai priskirtas išėjimas. | 0–250 s Gamyklinis nustatymas: 60 s |
| t09 – Įspėjamasis mirksėjimas atkūrus maitinimą Naudoja funkcija F04. | 0–20 s Gamyklinis nustatymas: 5 s |
| t10 – Uždarymas suveikus fotoelementui Laikas, skaičiuojamas atleidus įtaisą, kai įjungta F02. | 0–250 s Gamyklinis nustatymas: 5 s |
| SPO – Atidarymo greitis | 1 – mažiausias 2 – 2 lygis 3 – 3 lygis 4 – didžiausias (gamyklinis nustatymas) |
| SPC – Uždarymo greitis | 1 – mažiausias 2 – 2 lygis 3 – 3 lygis 4 – didžiausias (gamyklinis nustatymas) |
| SLO – Lėtinimas atidarant | 1 – mažiausias greitis 2 – vidutinis greitis (gamyklinis nustatymas) 3 – didžiausias greitis |
| SLC – Lėtinimas uždarant | 1 – mažiausias greitis 2 – vidutinis greitis (gamyklinis nustatymas) 3 – didžiausias greitis |
| PLO – Lėtinimo padėtis atidarant Atstumas tarp galinės padėties ir lėtinimo pradžios. | 1 – 0° (gamyklinis nustatymas) 2 – maždaug 10° 3 – maždaug 20° |
| PLC – Lėtinimo padėtis uždarant Atstumas tarp galinės padėties ir lėtinimo pradžios. | 1 – 0° (gamyklinis nustatymas) 2 – maždaug 10° 3 – maždaug 20° |
| FrO – Atidarymo jėga Nepakeičia mechaninio balansavimo. | 1 – mažiausia 2 – 2 lygis 3 – vidutinis (gamyklinis nustatymas) 4 – 4 lygis 5 – 5 lygis 6 – aukščiausias |
| FrC – uždarymo jėga Nepakeičia mechaninio balansavimo. | 1 – žemiausias 2 – 2 lygis 3 – vidutinis (gamyklinis nustatymas) 4 – 4 lygis 5 – 5 lygis 6 – aukščiausias |
| tF – jėgos apribojimo suveikimo laikas Didesnė vertė pailgina laiką, kol atpažįstama kliūtis. | 3–32, kiekvienas vienetas = 30 ms Diapazonas 90–960 ms Gamyklinis nustatymas: 3 = 90 ms |
| In1 – SbS įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 1 Įvesčių kodų reikšmės; In2 atveju 25 kodas valdo tik Master. |
| In2 – OPEN įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 3 Įvesčių kodų reikšmės; In2 atveju 25 kodas valdo tik Master. |
| In3 – CLOSE įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 4 Įvesčių kodų reikšmės; In2 atveju 25 kodas valdo tik Master. |
| In4 – HP SbS įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 6 Įvesčių kodų reikšmės; In2 atveju 25 kodas valdo tik Master. |
| SE1 – žingsninio valdymo seka | 1 – pramoninis režimas: pusiau automatinis atidarymas, uždarymas palaikius komandą 2 – atidaryti – sustoti – uždaryti – sustoti 3 – atidaryti – sustoti – uždaryti – atidaryti 5 – gyvenamųjų patalpų žingsninio valdymo režimas (gamyklinis nustatymas) 6 – valdymas palaikius komandą |
| SE3 – OPEN seka | 1 – atidaryti – sustoti – atidaryti 2 – gyvenamųjų patalpų atidarymo režimas (gamyklinis nustatymas) 3 – atidarymas palaikius komandą |
| SE4 – CLOSE seka | 1 – uždaryti – sustoti – uždaryti 2 – gyvenamųjų patalpų uždarymo režimas (gamyklinis nustatymas) 3 – uždarymas palaikius komandą |
| SE5 – fotoelemento funkcija uždarant | 1 – sustoti ir pakeisti kryptį į atidarymą (gamyklinis nustatymas) 4 – laikinai sustoti; atidaryti atlaisvinus fotoelementą 5 – laikinai sustoti; uždaryti atlaisvinus fotoelementą |
| SE6 – STOP atidarant | 1 – nedelsiant sustoti 2 – sustoti ir trumpam pakeisti kryptį į uždarymą (gamyklinis nustatymas) |
| SE7 – STOP uždarant | 1 – nedelsiant sustoti 2 – sustoti ir trumpam pakeisti kryptį į atidarymą (gamyklinis nustatymas) |
| SE8 – kliūtis atidarant | 2 – sustoti ir trumpam pakeisti kryptį į uždarymą (gamyklinis nustatymas) 3 – sustoti ir visiškai pakeisti kryptį į uždarymą |
| SE9 – kliūtis uždarant | 2 – sustoti ir trumpam pakeisti kryptį į atidarymą 3 – sustoti ir visiškai pakeisti kryptį į atidarymą (gamyklinis nustatymas) |
| LO1 – LOOP1 funkcija | 1 – atidaryti – atidaryti, NO kontaktas (gamyklinis nustatymas) 2 – uždaryti – uždaryti, NO kontaktas 4 – fotoelementas, NC kontaktas |
| LO2 – LOOP2 funkcija | 1 – atidaryti – atidaryti, NO kontaktas 2 – uždaryti – uždaryti, NO kontaktas (gamyklinis nustatymas) 4 – fotoelementas, NC kontaktas |
Valdant palaikius komandą, svirtis juda tik esant aktyviam kontaktui. Gyvenamųjų patalpų režimu atidarymo negalima nutraukti kitomis komandomis; prieš naudodami patikrinkite, kaip jis veikia jūsų sistemoje. F02 nustato tolesnį uždarymą atlaisvinus apsaugos įtaisą, o SE5 nustato svirties reakciją apsaugai suveikus uždarymo metu — šių nustatymų nepainiokite.
In1–In4 komandų kodų reikšmės
| Kodas | Komanda |
|---|---|
| 0 | Komandos nėra. |
| 1 | Žingsninis valdymas pagal SE1. |
| 3 | Atidarymas pagal SE3. |
| 4 | Uždarymas pagal SE4. |
| 6 | Aukšto prioriteto žingsninis valdymas, veikia ir esant programinės įrangos blokavimui. |
| 7 | Atidaryti ir užblokuoti programiškai. |
| 8 | Uždaryti ir užblokuoti programiškai. |
| 11 | Įjungti laikmačiu valdomą papildomą šviesą; ji išsijungs praėjus nustatytam laikui. |
| 12 | Įjungti / išjungti papildomą šviesą; taikomas ir nustatytas veikimo laikas. |
| 16 | Fotoelementas. |
| 19 | Panaikinti programinį blokavimą ir atidaryti. |
| 20 | Panaikinti programinį blokavimą ir uždaryti. |
| 21 | Leisti atidarymą naudojant BlueBUS komandinius fotoelementus. |
| 22 | Uždrausti atidarymą naudojant BlueBUS komandinius fotoelementus. |
| 25 | Master ir Slave žingsninis valdymas; In2 įvestis valdo tik Master. Prieš pradėdami eksploatuoti, priskyrimą patikrinkite išbandydami abi svirtis. |
| 26 | Atidaryti ir Master, ir Slave. |
| 27 | Uždaryti ir Master, ir Slave. |
| 28 | Žingsninis valdymas tik Slave. |
| 29 | Atidaryti tik Slave. |
| 30 | Uždaryti tik Slave. |
OU1–OU4 išėjimai ir signalizacija
Pakeitus funkciją gali pasikeisti ir išėjimo įtampa. Išorinėms 24 V funkcijoms atitinkamoje išvestyje taikoma 10 W riba; 12 V švyturėlio, prijungto prie FLASH, galia negali viršyti 21 W. Prieš prijungdami visada patikrinkite įrenginį, įtampą ir galią. INTERNAL LIGHT yra jungtis, skirta specialiam XBA7/XBA8 moduliui.
| Išvestis | Kodas ir funkcija |
|---|---|
| OU1 – LIGHT | 0 – 24 V švyturėlis 1 – OGI indikatorius 2 – užtvara uždaryta 3 – užtvara atidaryta 4 – mirksinti strėlės lemputė (gamyklinis nustatymas) 5 – techninės priežiūros indikatorius 6 – papildoma lemputė 8 – raudonas šviesoforas 9 – žalias šviesoforas 10 – 1 radijo kanalas 11 – 2 radijo kanalas 12 – 3 radijo kanalas 13 – 4 radijo kanalas 14 – fiksavimo elektromagnetas |
| OU2 – FLASH | 0 – 24 V švyturėlis 1 – 12 V švyturėlis (gamyklinis nustatymas) 2 – OGI indikatorius 3 – užtvara uždaryta 4 – užtvara atidaryta 5 – mirksinti strėlės lemputė 6 – techninės priežiūros indikatorius 7 – papildoma lemputė 9 – raudonas šviesoforas 10 – žalias šviesoforas 11 – 1 radijo kanalas 12 – 2 radijo kanalas 13 – 3 radijo kanalas 14 – 4 radijo kanalas 15 – fiksavimo elektromagnetas |
| OU3 – OGI | 0 – 24 V švyturėlis 1 – OGI indikatorius 2 – užtvara uždaryta (gamyklinis nustatymas) 3 – užtvara atidaryta 4 – mirksinti strėlės lemputė 5 – techninės priežiūros indikatorius 6 – papildoma lemputė 8 – raudonas šviesoforas 9 – žalias šviesoforas 10 – 1 radijo kanalas 11 – 2 radijo kanalas 12 – 3 radijo kanalas 13 – 4 radijo kanalas 14 – fiksavimo elektromagnetas |
| OU4 – INTERNAL LIGHT | 0 – švyturėlis (gamyklinis nustatymas) 1 – OGI indikatorius 2 – užtvara uždaryta 3 – užtvara atidaryta 4 – papildoma lemputė 5 – raudonas šviesoforas 6 – žalias šviesoforas 7 – vienos krypties šviesoforas 8 – pakaitomis veikiantis vienos krypties šviesoforas 9 – pėsčiųjų šviesoforas |
| Signalizavimo režimas | Reikšmė |
|---|---|
| Švyturėlis | Mirksi manevro metu: įjungtas 0,5 s / išjungtas 0,5 s. |
| OGI | Uždaryta: nešviečia; atidaroma: lėtai mirksi; uždaroma: greitai mirksi; atidaryta: šviečia. |
| Užtvara uždaryta / atidaryta | Šviečia tik pasirinktoje galinėje padėtyje. |
| Mirksinti strėlės lemputė | Mirksi 0,5 s intervalais, net kai strėlė nejuda. |
| Techninė priežiūra | Kai nesiekia 80 % nustatyto skaičiaus: šviečia 2 s, kai pradedama atidaryti. Nuo 80 iki 100 %: mirksi manevro metu. Virš 100 %: mirksi nuolat. |
| Papildoma lemputė | Šviečia judėjimo metu ir jam pasibaigus, kol praeina t07 nustatytas laikas. |
| Raudonas šviesoforas | Lėtai mirksi uždarant, šviečia, kai užtvara uždaryta, kitais atvejais nešviečia. |
| Žalias šviesoforas | Lėtai mirksi atidarant, šviečia, kai užtvara atidaryta, kitais atvejais nešviečia. |
| Radijo kanalai | Atitinkamo kanalo komanda įjungia išvestį; šiai komandai skirtas valdymo bloko nurodymas ignoruojamas. |
| Fiksavimo elektromagnetas | Aktyvus, kai užtvara uždaryta; prieš atidarant išjungiamas ir taikomas elektromagneto delsos laikas (patikrinkite, ar jūsų plokštėje jis žymimas t06, ar t05). |
| OU4 = 7 | Žalia, kai strėlė pakelta, raudona – visais kitais atvejais. |
| OU4 = 8 | Vidinei pusei naudokite In2 arba LOOP1, nustatytą atidarymui; išorinei pusei – In3 arba LOOP2, nustatytą atidarymui. Žalia priskiriama komandą davusiai pusei, o priešingoje pusėje šviečia raudona. Kai užtvara uždaryta arba uždaroma, abiejose pusėse šviečia raudona. |
| OU4 = 9 | Kai užtvara uždaryta, viduje šviečia žalia, o išorėje – raudona; kai atidaryta – atvirkščiai. Tarpinėse padėtyse abiejose pusėse šviečia raudona. |
Skaitikliai, versijos ir techninės priežiūros duomenys
| Meniu | Paskirtis |
|---|---|
| MnP – nustatytas manevrų skaičius | Paspaudus mygtuką paeiliui rodomi: a = vienetai, b = tūkstančiai, c = milijonai. Naudojama techninės priežiūros signalizavimui. |
| MnE – atliktų manevrų skaičius | Paspaudus mygtuką paeiliui rodomi: t = vienetai, u = tūkstančiai, v = milijonai. |
| ErS – išvalymas | 1 – įrenginiai; 2 – padėtys; 3 – funkcijų reikšmės; 5 – viskas. Procedūra ir tolesnis mokymas. |
| Fir – programinės aparatinės įrangos versija | Du paspaudimai parodo dvi trijų skaitmenų identifikatoriaus dalis. |
| Hdr – aparatinės įrangos versija | Trys paspaudimai parodo tris trijų skaitmenų identifikatoriaus dalis. |
| din – įvesčių diagnostika | Įvesčių ir ekrano būsenos. |
Techninės priežiūros skaitiklis neatstatomas iš naujo nulinant plokštę. Nustatykite jį į nulį per OVIEW tik atlikus ir užregistravus techninę priežiūrą.
Dvi priešpriešinės užtvaros: Master–Slave
Galima sinchronizuoti dvi pilnas užtvaras. Kiekviena turi savo variklį, valdymo bloką ir maitinimą; jos nejungiamos kaip du varikliai prie vienos plokštės. Sujunkite ryšio gnybtus 1–1 ir 2–2 2 × 1 mm² kabeliu, kai ilgis neviršija 20 m.
- Abiejose užtvarose užbaikite montavimą, nustatykite judėjimo kryptį, subalansuokite ir prijunkite elektrą.
- Pavaldžiojoje užtvaroje atlikite Set 1 ir Set 2, nustatykite jos greitį, lėtėjimą ir jėgą, tada nustatykite F09 = On.
- Pagrindiniame užtvaroje atlikite Set 1 ir Set 2. Iki tol Slave gali rodyti ryšio klaidą E05.
- Iš pagrindinio įrenginio duokite komandą ir patikrinkite abiejų strėlių judėjimą bei saugos įtaisus.
Bendrieji BlueBUS įtaisai ir imtuvas jungiami prie Master. Atskiri Slave SbS/OPEN/CLOSE valdikliai gali valdyti tik jo strėlę. Greitis, lėtėjimas, lėtėjimo padėtis ir jėga nustatomi kiekvienam užtvarui atskirai. Naudojant atsarginį maitinimą, reikia, kad kiekvienas užtvaras turėtų atskirą PS224.
Nuotolinis valdymas ir atsarginis maitinimas
Imtuvas ir nuotolinio valdymo pulteliai
Plokštėje yra SM lizdas suderinamam imtuvui. Dabartinis pasirinkimas OXIBD leidžia naudoti tinkamus nuotolinio valdymo pultelius, pavyzdžiui, ON2E. Imtuvą prijunkite atjungę elektros tinklą ir bateriją. Pultelius įrašykite ir ištrinkite pagal konkretaus imtuvo instrukcijas; valdymo plokštės atstata nepakeičia imtuvo radijo procedūros.
PS224 elektros tiekimo sutrikimo atveju
PS224 prijungiama tik baigus montuoti ir programuoti: atjunkite elektros tinklą, įdėkite bateriją ir prijunkite nurodytą kabelį prie atsarginio maitinimo jungties; tada vėl įjunkite maitinimą iš elektros tinklo. Režimas F05 = 4 gali sumažinti energijos sąnaudas maitinant iš baterijos. Funkcija F07 = On nurodo atsidaryti dingus elektros tinklo įtampai, jei prijungta baterija; ši funkcija pagal numatytąją nuostatą neįjungta.
Solemyo SYKCE30 yra alternatyvus maitinimo būdas. Naudojant Solemyo, užtvaras negali būti tuo pačiu metu prijungtas prie 230 V elektros tinklo. Maitinimo šaltinio pajėgumą įvertinkite pagal manevrų skaičių ir prijungtus priedus.
Diagnostika ir gedimų šalinimas
Pirmiausia nustatykite ekrane rodomą kodą arba trumpų mirksėjimų skaičių. Diagnostinė seka kartojama po maždaug 1 s pertraukos; įprastas mirksėjimas judant nėra gedimo kodas.
| Kodas / signalas | Ką tikrinti |
|---|---|
| E01 / 1 mirksėjimas | Pasikeitė arba neatpažinti BlueBUS/STOP įtaisai. Patikrinkite prijungimą, tada atlikite Set 1. |
| E02 | Neišmoktos padėtys; patikrinę atramas ir pusiausvyrą, atlikite Set 2. |
| E03 | Sukeisti galiniai jungikliai; patikrinkite judėjimo kryptį ir jų elektros jungtis. |
| E04 | Nėra enkoderio signalo; technikas turi patikrinti jutiklio jungtį ir kabelį. |
| E05 | Ryšio klaida Master–Slave; patikrinkite abiejų užtvarų poliškumą ir suporavimą. |
| E06 / 5 mirksėjimai | Parametrų atminties klaida. Atjunkite ir vėl prijunkite visus maitinimo šaltinius, tada bandykite dar kartą; jei klaida išlieka, reikia techninės priežiūros, galbūt visiškos atstatos ir naujo nustatymo. |
| E07 / 7 mirksėjimai | Vidinė elektronikos klaida. Atjunkite visus maitinimo šaltinius; jei klaida kartojasi, kreipkitės į techninės priežiūros specialistą. |
| E08 | Užtvaro tipo konfigūracija; technikas turi patikrinti gamyklinius plokštės nustatymus. |
| E09 / 9 mirksėjimai | Programinės įrangos blokavimas. Įveskite nurodytą atblokavimo komandą arba HP SbS; tai nėra mechaninis atrakinimas raktu. |
| E10 | Trūksta NC saugos kontakto arba galinio jungiklio; patikrinkite SAFETY ir jungiklius. |
| E11 | BlueBUS trumpasis jungimas. Patikrinkite laidus ir įtaisus; pašalinę priežastį, pakartokite komandą. |
| I02 / 2 mirksėjimai | Suveikė fotoelementas. Pašalinkite kliūtį, nuvalykite optiką ir patikrinkite lygiavimą. |
| I03 / 3 mirksėjimai | Suveikė jėgos ribotuvas. Pirmiausia patikrinkite pusiausvyrą, trintį ir atramas. Jėgos nedidinkite norėdami kompensuoti mechaninį gedimą. |
| I04 / 4 mirksėjimai | Suveikė STOP. Nustatykite prijungto įtaiso suveikimo priežastį; neapeikite saugos įvesties. |
LED ir din režimas
STOP šviečia kai įvestis įprastai leidžiama; užgesusi lemputė reiškia, kad įvestis suveikė. LED SbS, OPEN, CLOSE ir HP SbS šviečia, kai aktyvi atitinkama komanda. FC1/FC2 būsena priklauso nuo RH/LH jungiklio: pasirinkus RH, FC1 užgęsta uždarytoje padėtyje, o FC2 – atidarytoje; pasirinkus LH – atvirkščiai.
Meniu din įvestis rodo ekrano segmentais. Pirmasis skaitmuo: A1 = Loop1, B1 = Close, C1 = HP SbS, D1 = Loop2, E1 = Open, F1 = SbS; dp1 mirksi kartą per sekundę, kai plokštė veikia. Antrasis skaitmuo rodo galinius jungiklius, mygtukus, pasirinktą kryptį ir maitinimą iš baterijos; trečiasis – fotoelementus ir prijungtą Slave. Netinkamą judėjimo kryptį koreguokite mechanine dalimi ir jungikliu, o ne atsitiktinai sukeisdami laidus.
Nustatymų ištrynimas ir nauja pradžia
Pasirinkimo rankenėle pasirinkite ErS, paspauskite, pasirinkite norimą reikšmę ir patvirtinkite. 1 ištrina atpažintus įtaisus, 2 padėtis, 3 funkcijų reikšmes, 5 visus valdymo bloko duomenis. Visiškai ištrynę duomenis, iš naujo atlikite Set 1, Set 2, nustatymus ir saugos bandymus.
Plokštės atstata neatstato atliktų manevrų skaitiklio. Techninės priežiūros skaitiklį po faktiškai atliktos priežiūros nustatykite iš naujo per OVIEW. Nuotolinio valdymo pultelių ištrynimo procedūra priklauso nuo konkretaus imtuvo.
Rankinis svirties atblokavimas
Nutrūkus elektros tiekimui, įvykus gedimui arba montuojant, sustabdykite įrenginio veikimą, atjunkite maitinimą ir užtikrinkite, kad aplink būtų laisvos vietos. Prilaikykite svirtį; netinkamai subalansuota svirtis gali pajudėti savaime.
- Įkiškite atblokavimo raktą ir pasukite jį 180° į kairę arba į dešinę.
- Rankomis perkelkite svirtį į reikiamą padėtį.
- Norėdami vėl įjungti variklinį režimą, grąžinkite raktą į pradinę padėtį ir ištraukite jį. Patikrinkite, ar svirtis užfiksuota ir valdymas saugiai atkurtas.
Priežiūra ir eksploatavimo trukmė
Jei naudojama esama BCU1 R10 sistema, suplanuokite profesionalią patikrą ne vėliau kaip po 6 mėnesių arba 20 000 ciklų, atsižvelgiant į tai, kas įvyks anksčiau. Intensyviai eksploatuojant, ciklų skaičius gali būti išnaudotas gerokai anksčiau. Patikrinkite balansavimą ir pakeitę svirties įrangą.
Technikas atjungs visus maitinimo šaltinius ir patikrins, ar nėra korozijos, taip pat patikrins tvirtinimą, varžtus ir spyruoklės tvirtinimą, veleno laisvumą, svirties būklę bei atblokavimo mechanizmo veikimą. Atkūręs maitinimą, jis pakartos saugos įtaisų ir jėgos bandymus. Atliktą techninę priežiūrą ir, jei reikia, spyruoklės keitimą įrašykite į priežiūros žurnalą.

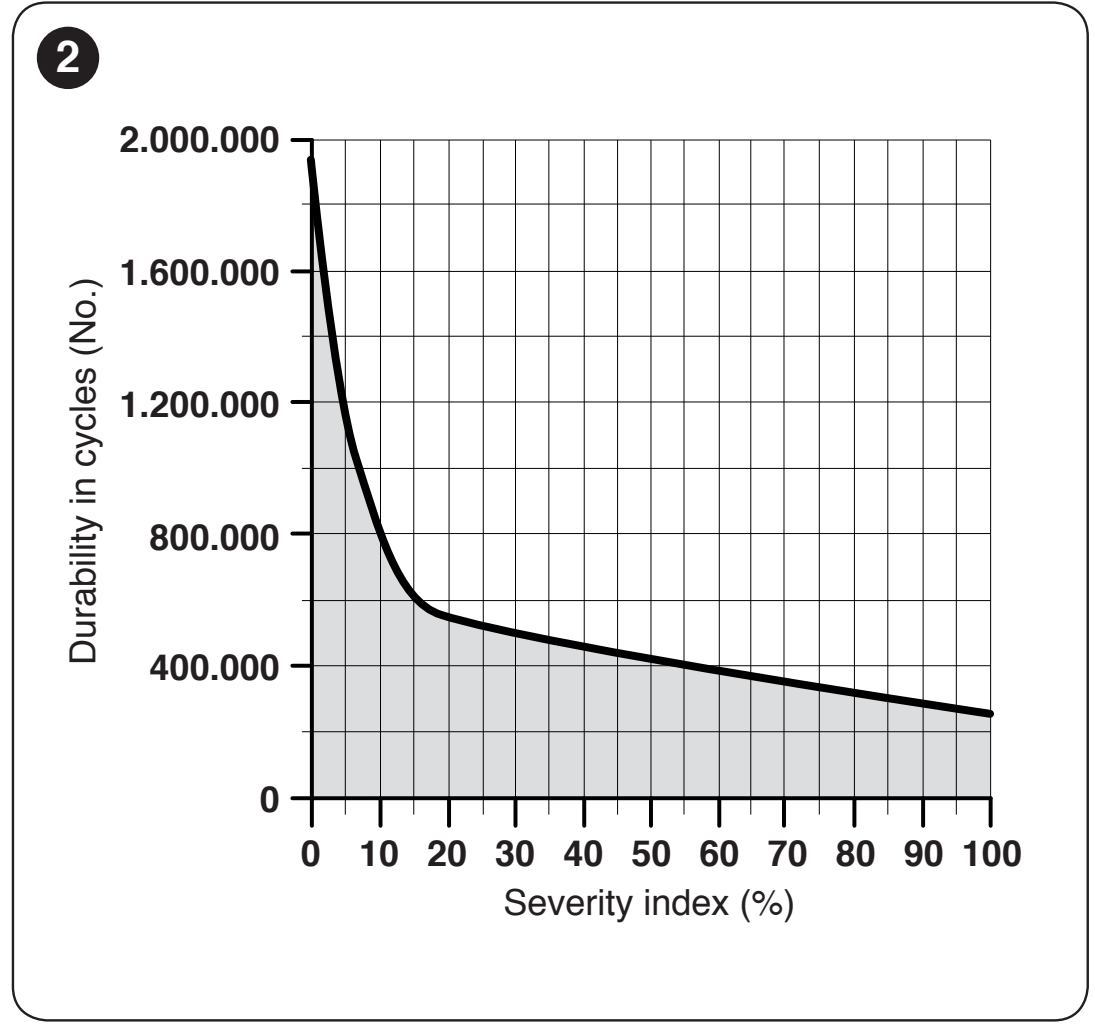

Kas turi įtakos apytikslei eksploatavimo trukmei
| Visos automatikos ypatybės | Indeksas | Eksploatavimo trukmės grafikas |
|---|---|---|
| Lankstinis sujungimas XBA11 | 20 % |
|
| Greitis, 2 lygis | 0 % | |
| Greitis, 3 lygis | 15 % | |
| Greitis, 4 lygis | Šio grafiko skaičiavimams indeksas nenurodytas. | |
| Fotodaviklių suveikimas daugiau kaip per 10 % ciklų | 15 % | |
| STOP suveikimas daugiau kaip per 10 % ciklų | 10 % | |
| Mobilioji atrama WA12 | Neleidžiama | |
| Druska aplinkoje | 10 % | |
| Dulkės / smėlis | 5 % | |
| Apatinis turėklas | Neleidžiama | |
| Temperatūra virš 40 °C arba žemiau 0 °C | 5 % | |
| Nustatyta jėga FrO / FrC | 4 lygis: 5 % 6 lygis: 10 % Naudodami 5 lygį, pagal šį grafiką neskaičiuokite ciklų skaičiaus. |
Lentelė ir grafikas turi atitikti konkrečią užtvaro versiją. Sudėkite galiojančių veiksnių indeksus, sumą raskite horizontaliojoje ašyje, o vertikaliojoje ašyje nuskaitykite apytikslį ciklų skaičių. Jei pasirinktam nustatymui nėra aiškiai nurodyto indekso arba suma nepatenka į grafiko intervalą, pagal jį ciklų skaičiaus nevertinkite. Šis įvertis daromas darant prielaidą, kad montavimas atliktas tinkamai ir reguliariai atliekama priežiūra; jis negarantuoja ciklų skaičiaus ir nėra nurodymas atidėti techninę priežiūrą.
NICE M3BAR užtvaro techninės charakteristikos
| Parametras | Vertė |
|---|---|
| Modelis | NICE M3BAR – be svirties |
| Tipas | Elektromechaninis užtvaras su 24 V DC varikliu ir integruotu valdymo bloku |
| Valdymo blokas | BCU1 R10 (XBA3 R10) |
| Maitinimas iš elektros tinklo | 230 V AC, 50/60 Hz |
| Variklio įtampa | 24 V DC |
| Srovės sąnaudos | 1,3 A |
| Didžiausia paleidimo galia | 150 W |
| Galia esant vardiniam sukimo momentui | 40 W |
| Ciklo trukmė | 1,5–4 s |
| Paleidimo sukimo momentas | 100 Nm |
| Vardinis sukimo momentas | 30 Nm |
| Maks. dažnis esant vardiniam sukimo momentui | 500 ciklų/val. |
| Pravažiavimo plotis | 2,32–2,82 m |
| Apsaugos laipsnis | IP54 |
| Darbinė temperatūra | −20 iki +55 °C |
| Korpuso matmenys | 400 × 299 × 1 215 mm (plotis × gylis × aukštis) |
| Svoris | 80 kg |
| Izoliacijos klasė | I |
| Atsarginis maitinimas | PS224 |
Parametrai galioja esant maždaug 20 °C etaloninei temperatūrai. Konkrečios instaliacijos reikalavimus įvertinkite atsižvelgdami į svirties ilgį, priedus, balansavimą ir saugos bandymus.

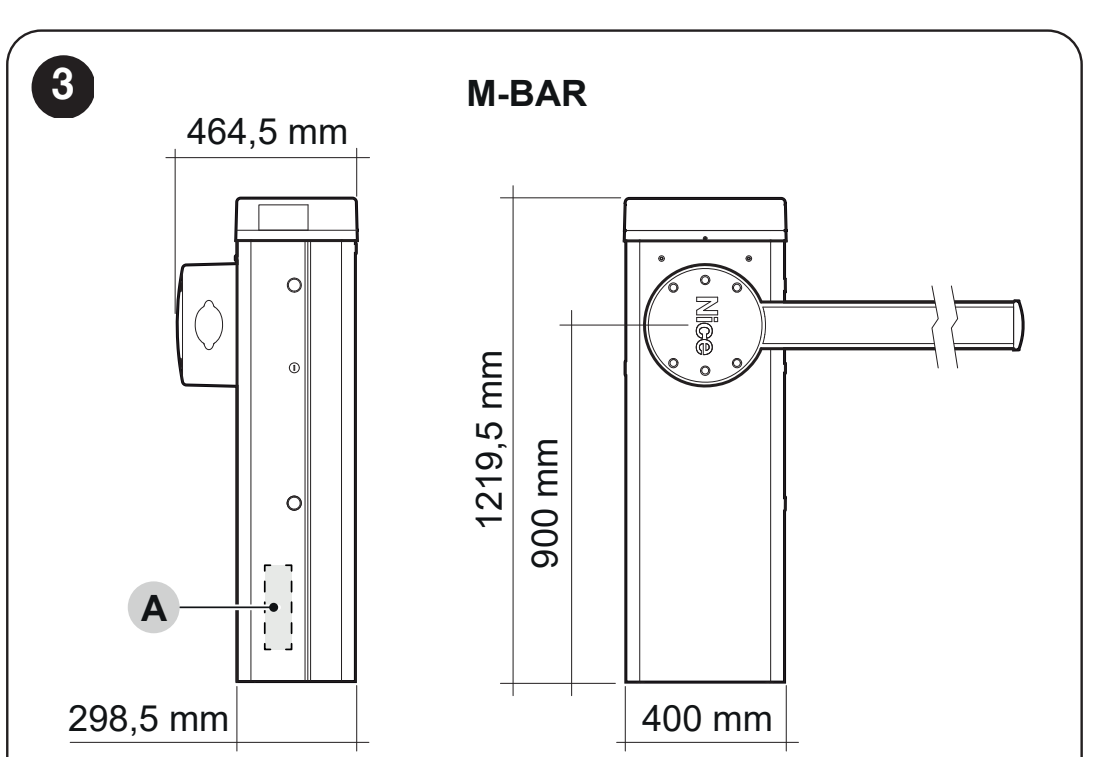

Matmenų brėžinyje nurodytos ir išorėje išsikišančios dalys bei pateikti išsamūs montavimo matmenys. Montavimo vietai parinkti nesivadovaukite vien lentelėje pateiktais suapvalintais korpuso matmenimis.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
