Produkto aprašymas NICE M7BAR užtvaras – be strėlės
NICE M7BAR yra elektromechaninis užtvaras, skirtas kontroliuoti motorinių transporto priemonių įvažiavimą; tiekiamas be strėlės. Jame yra 24 V DC ir integruotas valdymo blokas BCU1 R10 (XBA3 R10). Įprasta komplektacija maitinama iš 230 V AC; 24 V – variklio įtampa.
Ji skirta strėlei, žymimai 5, 6 arba 7 m. Ji turi tvirtą plieninį korpusą ir atsvarinę spyruoklę. Elipsinės aliumininės strėlės XBA15, XBA14 ir XBA5 leidžiamais deriniais galima sujungti naudojant XBA9. Tikslus surinktos strėlės ilgis ir jos priedai lemia spyruoklės nustatymą.
Nutrūkus elektros tiekimui, strėlę galima atblokuoti raktu arba naudoti atsarginę bateriją PS224. Į korpusą galima įmontuoti švyturėlį XBA7 arba šviesoforą XBA8. Dvi viena priešais kitą esančias užtvaras galima sinchronizuoti Master–Slave.
Jei užtvaras jau sumontuotas, pirmiausia patikrinkite valdymo plokštės žymėjimą. Toliau pateikti nustatymai skirti BCU1 R10 su ekranu ir sukamuoju valdikliu; senesnės XBA3 valdymas kitoks, todėl jos negalima pakeisti vien dėl panašaus pavadinimo.
Kada rinktis NICE M7BAR
| Ką patikrinti | Parametras ir reikšmė |
|---|---|
| Laisvas pravažiavimo plotis | 5–7 m |
| Reguliuojama manevro trukmė | 6–10 s |
| Maks. ciklų skaičius esant vardiniam sukimo momentui | 200 ciklų per val. |
| Strėlė | Tiekiama atskirai; dalių ir jungčių deriniai |
| Rankinis atblokavimas | Raktu, nutrūkus elektros tiekimui arba atliekant techninę priežiūrą |
| Dvi viena priešais kitą esančios užtvaros | Sinchronizavimas Master–Slave režimu |
Strėlės ilgis nėra laisvo pravažiavimo plotis. Rinkdamiesi atimkite korpuso ir laikiklio užimamą vietą; galutinį laisvą pravažiavimo plotį patikrinkite vietoje. Judėjimo trukmė priklauso nuo nustatymų, strėlės ir jos priedų. Maksimalus ciklų skaičius negarantuoja, kad bet kokiomis apkrovos sąlygomis įrenginys veiks be pertraukų.
Užtvaras skirtas transporto priemonėms. Strėlės judėjimas neturi kelti pavojaus pėstiesiems; pėsčiųjų praėjimą įrenkite atskirai, o saugos įtaisus parinkite atsižvelgdami į konkretaus įvažiavimo rizikas. Prieš montuodami patikrinkite ir erdvę virš pakeltos strėlės.
Strėlės priedai ir jų apribojimai
| Priedas | Sąlyga |
|---|---|
| Guma ir šviestuvai | Leidžiama naudoti, jei parinktas tinkamas ilgis, prijungimas ir subalansavimas. Šviesos juostą rinkitės pagal tikrąjį strėlės ilgį. |
| Apsauginė užtvarėlė WA13 | Tik trumpesnėms konfigūracijoms, nurodytoms spyruoklės lentelėje. Šis derinys neleidžiamas su 7,33 m M7BAR strėle. |
| Mobilioji atrama WA12 | Ji įtraukiama į spyruoklės lentelės skaičiavimus, taip pat ir naudojant 7,33 m strėlę. |
| Lankstinis šarnyras XBA11 | M7BAR modeliui neleidžiamas. Šiam užtvarui tai nėra sprendimas, kai lubos žemos. |
Pridėję šviestuvus, gumą, atramą arba apsauginę užtvarėlę, iš naujo parinkite spyruoklės tvirtinimo vietą ir balansavimą. Variklio galios didinimas nepakeičia tinkamo mechaninio sureguliavimo.
Iš kokių dalių sudaryta kartis
| Kiekvienos karties žymėjimas | Dalys | Ką patikrinti |
|---|---|---|
| 5 m | 1 × XBA5, 5,15 m | Be jungties XBA9; tikslų ilgį ir spyruoklės tvirtinimą patikrinkite pagal konfigūraciją. |
| 5 m | 2 × XBA15 + XBA9 | Konfigūracija sutrumpinta iki 5,00 m pagal spyruoklės lentelę. |
| 6 m | 2 × XBA15 + XBA9 | Spyruoklės lentelė: 6,33 m. |
| 7 m | XBA15 + XBA14 + XBA9 | Spyruoklės lentelė: 7,33 m; trumpesnė dalis montuojama prie korpuso. |
XBA15 ilgis – 3 150 mm, XBA14 – 4 150 mm, o XBA5 – 5 150 mm. Komercinių žymėjimų 6, 7, 8 ar 9 m nenaudokite kaip tikslių montavimo matmenų. Prieš montuodami išmatuokite sukomplektuotos karties ilgį ir laisvą pravažiavimo plotį. Jungtis XBA9 neleidžia viršyti užtvaro ribinių parametrų.
Užtvarų komplektai su kartimi ir priedais
Jei norite pilno komplekto su kartimi, rinkitės iš esamų rinkinių. Nurodytas ilgis reiškia karties ilgį, o ne laisvą pravažiavimo plotį. Skirtingų serijų komplektai turi skirtingus valdymo blokus ir ribinius parametrus; konkrečią komplektaciją rasite atidarę rinkinio puslapį.
| NICE M7BAR užtvarų komplektai | |
|---|---|

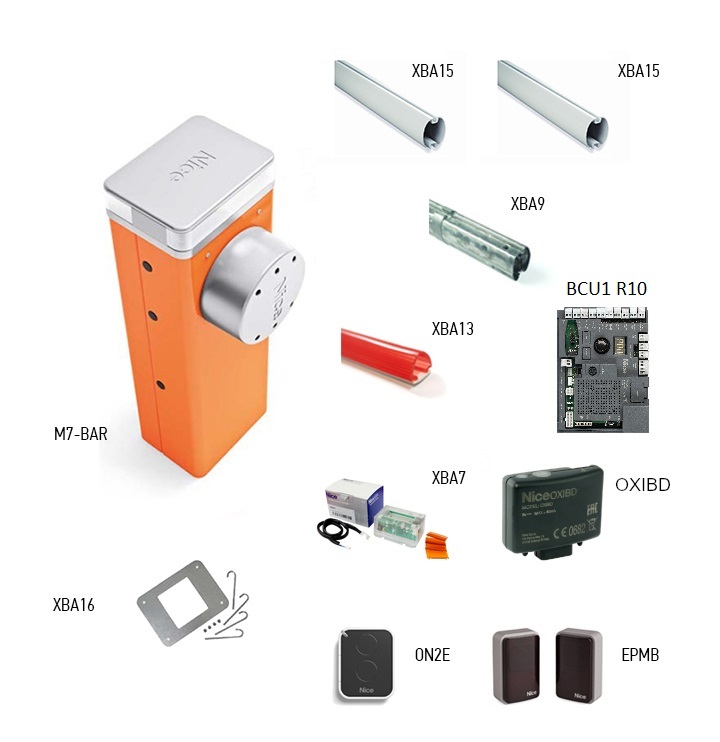

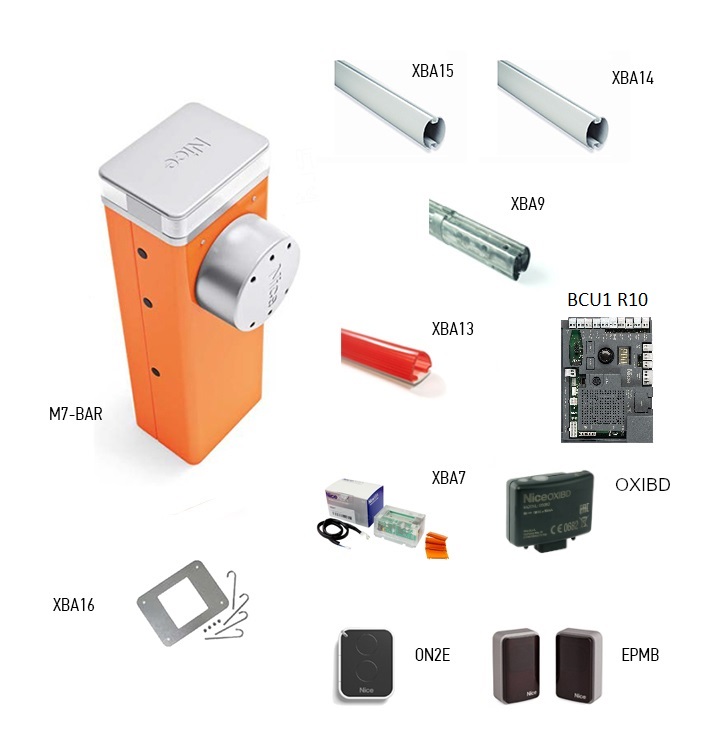

M7BAR – 6 m kartis | M7BAR – 7 m kartis |
Su M7BAR užtvaru suderinami priedai
Komplektaciją rinkitės pagal karties ilgį ir naudojimo sąlygas. Net ir suderinami priedai turi mechaninių bei elektrinių apribojimų; ne visus priedus galima naudoti vienu metu.
| Kas | Kodėl | Tipas |
|---|---|---|
Kartis  | Korpusas tiekiamas be karties. Dalis ir jungtį rinkitės pagal konkretų ilgį. | |
Karčių jungtis  | Sujungia dvi karties dalis; montavimo eiga. Jungtį naudokite tik su suderinamomis dalimis, nurodytomis šiam užtvarui. | |
Stacionari atrama  | Reguliuojamo aukščio atrama uždarytos karties galui. Tai nėra prie karties tvirtinama atrama. | |
Mobilioji atrama  | Ant karties montuojama atlenkiama atrama. Leidžiamą karties ilgį ir atramos apkrovą patikrinkite spyruoklės lentelėje. | |
Apsauginė tvorelė  | Aliumininė apsauginė tvorelė, 2 m ilgio dalis. Tik leidžiamose konfigūracijose; ilgio apribojimai. | |
Šviesą atspindintys lipdukai  | 24 raudoni lipdukai, kad kartis būtų geriau matoma. | |

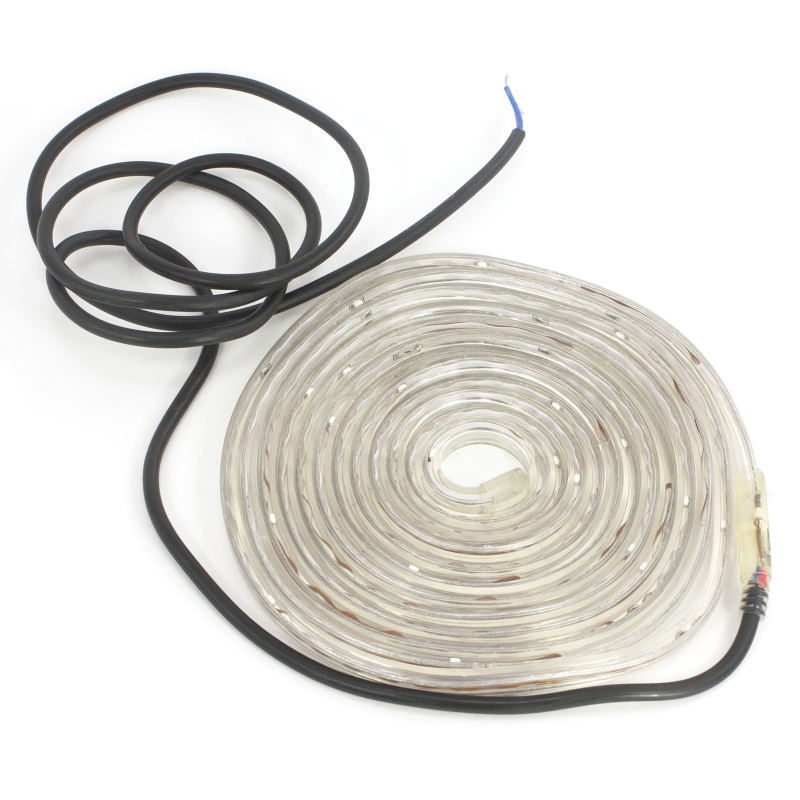

Karties apšvietimas  | XBA6 yra 6 m ilgio juosta, o XBA18 – 8 m ilgio. Kiekį ir prijungimą patikrinkite pagal suvartojamą galią LIGHT išėjime. | |
Apsauginė guma  | 9 atkarpos po 1 m. Mechaninė briaunos apsauga; nepakeičia prižiūrimos saugos juostos. | |
Atsarginis maitinimas  | 24 V įkraunama baterija, skirta veikti dingus maitinimui; manevrų skaičius priklauso nuo įkrovos ir įrangos. | |
Švyturėlis korpuse  | Judesio ir diagnostikos signalizavimas per INTERNAL LIGHT. | |
Šviesoforas korpuse  | Eismo valdymas pagal INTERNAL LIGHT / OU4 nustatymą. | |
Fotoelementai | Dviejų laidų BlueBUS. Pakeitę prijungimą, atlikite Set 1. | |
Nuotolinis valdymas | SM imtuvas ir atitinkamai užkoduotas nuotolinio valdymo pultelis; jei naudojamas esamas imtuvas, patikrinkite, kokios serijos pulteliai jame jau įrašyti. | |
Valdymo plokštė | Atsarginė naujos kartos plokštė su ekranu ir parinkikliu. Užtvaras jau turi integruotą valdymo bloką, todėl papildomas išorinis valdiklis nereikalingas. | |
Techninė priežiūra ir nustatymas | BUS T4 sąsaja diagnostikai ir techninės priežiūros skaitikliui. | |
Maitinimas saulės energija | Alternatyvus maitinimo šaltinis vietoj elektros tinklo. Naudodami šią jungimo schemą, nejunkite 230 V maitinimo. |
Korpuso ir strėlės montavimas
Montavimo, prijungimo prie elektros tinklo ir paleidimo darbus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus atjunkite maitinimą iš tinklo ir atsarginį akumuliatorių. Patikrinkite, ar pagrindas tvirtas, įrengtas drenažas, pakanka vietos visai strėlei ir saugiai prieinama atrakinimo vieta.
Pamatinė plokštė ir tvirtinimas inkarais
Jei esamas pamatas tinkamas, pagal korpusą pažymėkite keturias skyles ir parinkite pagrindui tinkamus inkarus. Įrengdami naują pamatą, paruoškite apsauginius vamzdžius, keturis komplekte esančius inkarinius varžtus ir horizontaliai, lygiagrečiai strėlei montuojamą pamatinę plokštę.
| Pagrindo patikra | Reikalavimas |
|---|---|
| Betoninis pamatas | Armuotas betonas, ne mažesnio kaip 0,15 m storio ir didesnio kaip 0,2 m³ tūrio. Pamato matmenis technikas nustato atsižvelgdamas į vietos sąlygas. |
| Inkarai betonui | 4 inkarai su 12 MA (M12) varžtais, kurių kiekvieno atsparumas tempimui ne mažesnis kaip maždaug 3,9 kN. |
| Kita laikanti medžiaga | Patikrinkite pagrindo ir keturių tvirtinimo taškų stiprumą, kad jie atlaikytų bent maždaug 9,8 kN apkrovą. |
| Montavimas | Plokštę montuokite horizontaliai, paviršiaus lygyje; korpusą tvirtinkite tik betonui visiškai sukietėjus. |
Strėlės tvirtinimas ir surinkimas
Jei strėlė sudaryta iš dviejų dalių, trumpesnioji dalis tvirtinama prie užtvaro korpuso. Į jos galą, ties laikikliu, įstatykite numatytą armavimo įdėklą: M7BAR modeliui – 300 mm. Šis įdėklas nėra XBA9 jungtis, jungianti dvi strėlės dalis.
- Į išėjimo veleną įstatykite du numatytus kaiščius. Laikiklį montuokite padėtyje, skirtoje vertikaliai strėlei, pritvirtinkite varžtais ir spyruoklinėmis poveržlėmis.
- Uždėkite ant laikiklio dangtelį ir pritvirtinkite šešiais varžtais; kol kas jų iki galo neužveržkite.
- Į tinkamos aliumininės strėlės galą įstatykite komplekte esantį jungiamąjį įdėklą ir užfiksuokite varžtu.
- Į griovelius įstatykite apsauginę gumą su jai skirtomis jungtimis, uždėkite galinį dangtelį ir gumos galinius dangtelius.
- Iki galo įstumkite visą strėlę į laikiklį ir tvirtai priveržkite visus šešis varžtus.
- Sumontuokite pasirinktą įrangą ir tik tada galutinai sureguliuokite spyruoklę, subalansuokite strėlę ir atlikite mokymo procedūrą.
Dviejų dalių sujungimas naudojant XBA9
- XBA9 jungtį įstumkite į abiejų dalių laisvuosius galus. Strėlių ir jungties skylės turi sutapti.
- Tris jungties išsiplečiančiuosius varžtus tolygiai atlaisvinkite kaip parodyta paveikslėlyje. Taip mechanizmas išsiplečia ir užfiksuoja jungtį strėlių viduje; tai nėra įprastas tvirtinimo varžto priveržimas.
- Patikrinkite, ar jungtis tvirta ir neturi laisvumo. Strėlę ir jos įrangą surinkite iki galo, tada atlikite balansavimą ir bandymus.
Kairinis arba dešininis užtvaro montavimas
Spyruoklės tvirtinimo pusė turi atitikti krypties jungiklio padėtį plokštėje. RH/DX skirtas spyruoklei dešinėje balansavimo svirties pusėje, LH/SX o spyruoklei kairėje pusėje. Mechaninį išdėstymą turi keisti technikas, saugiai atleidęs spyruoklę; vien perjungti jungiklį, nekeičiant mechanikos, nepakanka.
Spyruoklės tvirtinimas ir strėlės balansavimas
Parinkite pagal tikslų modelį, faktinį ilgį ir visus sumontuotus priedus. Viršutinė tvirtinimo vieta žymima raide A arba B, apatinė – skaičiumi 1, 2 arba 3. Naudokite svirties skyles, pažymėtas M7BAR modeliui. Jei užtvaras uždaromas į priešingą pusę, naudokite atitinkamas kitos svirties pusės skyles.
Maksimalaus ilgio strėlei su apsaugine guma, o prireikus – su guma ir šviesomis, naudokite originalios lentelės A dalį: M7BAR, 7,33 m = B / 2. Trumpesnėms strėlėms ir esant papildomai įrangai naudokite B dalį.
B dalies įrangos indeksai
| Strėlės įranga | Indeksas |
|---|---|
| Apsauginė guma XBA13 | 0 |
| Apsauginė guma su šviesomis XBA4/XBA6/XBA18 | 1 |
| WA12 | 4 su atskiru XBA5 5,15 m; 3 – 5,00, 6,33 ir 7,33 m |
| WA13 | 2 su atskiru XBA5 5,15 m; 1 – 5,00 ir 6,33 m; 7,33 m – neleistina |
Prie kiekvieno naudojamo priedo pridėkite atitinkamą indeksą. Eilutės „guma“ ir „guma su žibintais“ yra alternatyvos, jų verčių nesumuokite. Kiekvienas papildomas priedas didina apkrovą; bendra suma ir vienetų skaičius turi neviršyti konkrečiai konfigūracijai leidžiamų ribų. Brūkšnys reiškia, kad derinys neleistinas.
| Tiksli strėlės konfigūracija | Tvirtinimas pagal indeksų sumą |
|---|---|
| XBA5, 5,15 m | 0–2: A / 2 3–5: A / 2 6–7: A / 3 |
| 2 × XBA15, sutrumpinti iki 5,00 m | 0–2: A / 2 3–5: A / 3 |
| 2 × XBA15, 6,33 m | 0–2: B / 1 3–5: B / 2 |
| XBA15 + XBA14, 7,33 m | 3–4: B / 3 5–6: B / 2 Guma arba guma su žibintais: dalis A, B / 2. WA13 naudoti negalima. |
Nurodytas padėtis naudokite tik tada, kai laikiklis ir spyruoklės išdėstymas atitinka pavaizduotą. Jei mechaninė konstrukcija kitokia, vadovaukitės prie konkretaus užtvaro pridėta instrukcija; skirtingų versijų skylių padėčių nepainiokite.
Jei lentelėje nenurodytas ilgis, įranga ar galutinė indeksų suma, tvirtinimo padėties nespėliokite. Prieš perkeldamas spyruoklę, technikas turi užfiksuoti strėlę ir saugiai atlaisvinti spyruoklės įtempimą. Nenuimkite strėlės nuo laikiklio, kai spyruoklė įtempta.

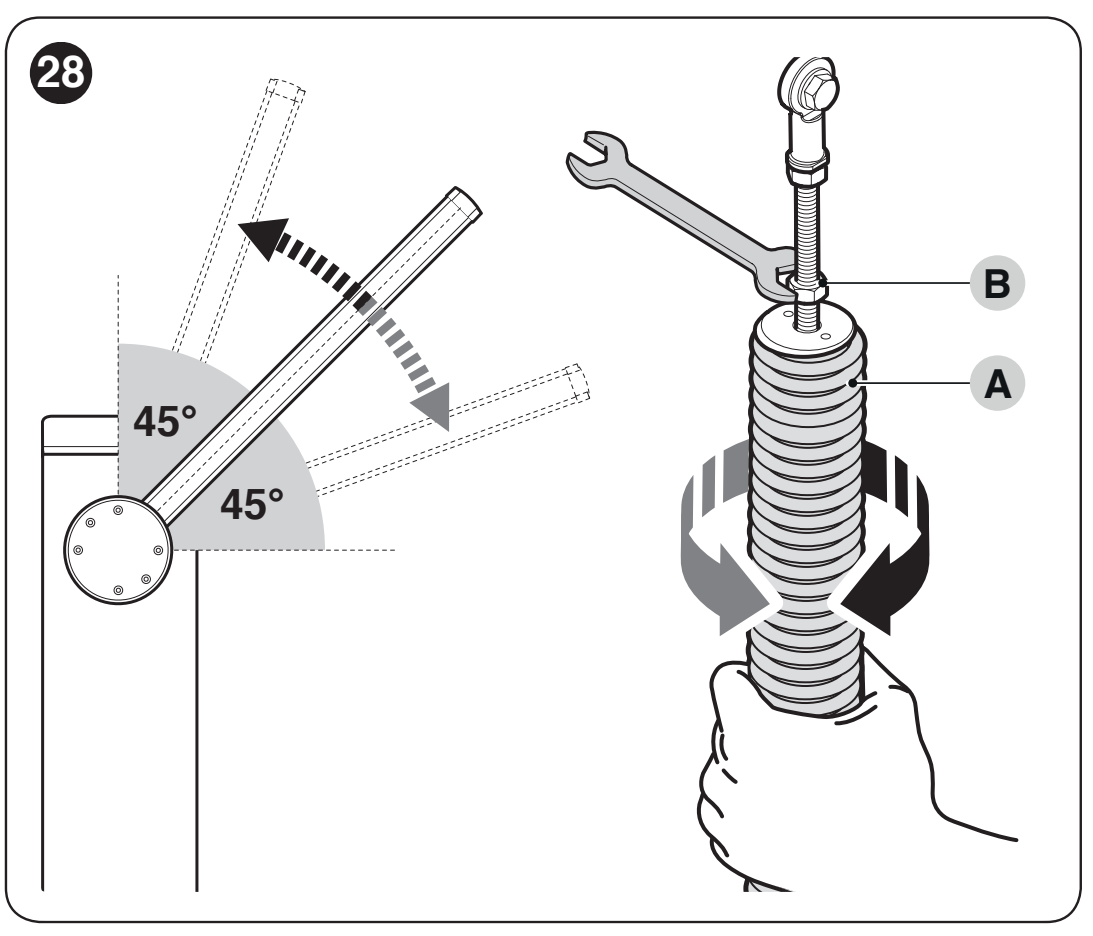

Balansavimo patikra ties 45°, 20° ir 70°
- Atjunkite elektros tinklą ir akumuliatorių. Saugiai prilaikykite strėlę, atblokuokite reduktorių ir nustatykite ją maždaug į 45°.
- Jei strėlė kyla, sumažinkite spyruoklės A įtempimą ją sukdami pagal laikrodžio rodyklę. Jei leidžiasi, padidinkite įtempimą sukdami prieš laikrodžio rodyklę.
- Pakartokite patikrą maždaug ties 20° ir 70°. Strėlė neturi savaime pastebimai judėti ar įsibėgėti krisdama.
- Užfiksuokite spyruoklę, kad ji nesisuktų, veržle B, kaip parodyta paveikslėlyje; patikrinkite, ar ji patikimai užfiksuota.
- Baigę užblokuokite reduktorių.
Kai variklis atblokuotas, rankiniu būdu atidarant ar uždarant strėlę, bet kurioje padėtyje reikalinga jėga neturi viršyti maždaug 45 N. Tai didžiausia leidžiama disbalanso riba, o ne nustatymo tikslas. Jėga matuojama statmenai strėlei, 1 m nuo sukimosi ašies; ši vertė nenusako variklio varomos strėlės smūgio jėgos.
Mechaniniai ribotuvai
Atblokavę rankiniu būdu pervažiuokite visą eigą. Ribotuvų varžtais nustatykite horizontalią uždarytą ir vertikalią atidarytą padėtį, tada priveržkite fiksavimo veržles. Tada atlikite Set 2 padėčių mokymą. Elektroninis mokymas nepakeičia tinkamai nustatytų mechaninių ribotuvų.
Laidai ir maitinimo grandinių atskyrimas
230 V maitinimo kabelį prijunkite prie tinklo gnybtų L/N, o apsauginį laidą – pagal originalią elektros instaliaciją. Kabelį pritvirtinkite kabelio įvore ir įtempimo mažinimo įtaisu. Nejunkite 230 V prie valdymo įėjimų ar BlueBUS magistralės. Nesupainiokite variklio ir priedų grandinių.
| Laidas | Skerspjūvis ir ilgis |
|---|---|
| 230 V tinklas | 3 × 1,5 mm² iki 30 m; ilgesniam kabeliui – 3 × 2,5 mm² ir tinkamas įžeminimas. |
| BlueBUS | 2 × 0,5 mm² iki 20 m; iki 40 m naudokite 2 × 1 mm². |
| Raktinis jungiklis | 2 kabeliai po 2 × 0,25 mm² iki 30 m; galima pakeisti vienu 4 × 0,5 mm² kabeliu. |
| OPEN / CLOSE | 2 × 0,25 mm² iki 30 m kiekvienam įėjimui. |
| Švyturėlis / indikatorius | 2 × 0,5 mm² iki 30 m; įrenginio įtampa turi atitikti išėjimo nustatymą. |
| Master–Slave | 2 × 1 mm² iki 20 m. |
| Antena | Koaksialinis RG58 kabelis, ne ilgesnis kaip 15 m; rekomenduojamas ilgis – mažiau nei 5 m. |
Valdymo blokas BCU1 R10: schema ir gnybtai
Prieš prijungdami atjunkite elektros tinklą ir akumuliatorių. Gnybtų blokai yra nuimami; prijunkite laidus pagal žymėjimą ant konkrečios plokštės. Toliau pateikta schema skirta valdymo blokui su ekranu ir sukamuoju parinkikliu.
Maitinimo įvadas privalo turėti apsauginį įžeminimą PE ir tinkamą įtaisą, leidžiantį visiškai atjungti nuo elektros tinklo. 230 V prijungimą ir apsaugos patikrą turi atlikti kvalifikuotas elektrikas. Tinklo įtampa neturi patekti į valdymo ar priedų gnybtus.
| Gnybtas / jungtis | Kas čia jungiama |
|---|---|
| FLASH | Švyturėlis, standartinė įtampa 12 V, maks. 21 W. OU2 keičia funkciją ir įtampą; prieš prijungdami patikrinkite esamą nustatymą. |
| LIGHT | Strėlės žibintai, standartinė grandinė 24 V, maks. 10 W; funkcija OU1. |
| OGI | Užtvaro indikatorius 24 V, maks. 10 W; jo veikimą nustato OU3. |
| BlueBUS | Dviejų laidų maitinimas ir suderinamų priedų ryšys, nepriklausantis nuo poliškumo. |
| STOP | NO, NC arba 8,2 kΩ; tipas atpažįstamas mokymo metu. Vėliau pasikeitus būsenai, manevras sustabdomas. |
| SbS / OPEN / CLOSE | Be potencialo veikiantys NO jungiamieji kontaktai žingsniniam valdymui, atidarymui arba uždarymui. In1–In3 priskyrimą galima pakeisti. |
| HP SbS | Aukšto prioriteto NO valdymo įėjimas, pagal numatytąjį nustatymą In4 = 6. |
| LOOP1 / LOOP2 | Indukcinės kilpos detektoriaus išėjimo prijungimas. Pati kilpa nejungiama tiesiogiai kaip valdymo kontaktas. |
| MASTER–SLAVE | Dviejų priešpriešinių užtvarų ryšys; išlaikykite jungtis 1–1 ir 2–2. |
| SAFETY | NC saugos kontaktas atlenkiamai strėlei, priklausomai nuo naudojamos įrangos. |
| INTERNAL LIGHT | Atskira jungtis XBA7 arba XBA8, funkcija OU4. |
| ANTENA / SM | Koaksialinė antena ir atskiras suderinamo imtuvo lizdas. |
BlueBUS fotoelementai ir STOP įvestis
EPMB fotoelementai jungiami lygiagrečiai prie dviejų BlueBUS laidų. Vienos poros TX ir RX turi turėti tą patį adresą; kitai porai reikia kito adreso. Perėjimo saugai užtikrinti naudokite FOTO, FOTO II, FOTO 1 arba FOTO 1 II adresus, atsižvelgdami į padėtį ir funkciją. FA1/FA2 yra atidarymo komandų adresai ir nepakeičia fotoelementų saugos funkcijos.
Pridėję arba pašalinę fotoelementus ar pakeitę STOP įvestį, atlikite Set 1 ir iš naujo patikrinkite saugos funkcijas. Neišjunkite STOP įvesties apeidami gedimą; jungiant kelis saugos įtaisus būtina atsižvelgti į jų tipą ir stebėseną.
Nurodytos BCU1 R10 sąrankos BlueBUS apkrova yra ne didesnė kaip 10 BlueBUS vienetų. Apskaičiuokite sąnaudas pagal kiekvieno įrenginio instrukcijas; vienetų skaičius nebūtinai sutampa su fizinių įtaisų skaičiumi.
Šviestuvai, įspėjamoji lemputė ir šviesoforas
XBA6 / XBA18 montuojamos strėlės griovelyje pagal atskirą instrukciją. XBA7 ir XBA8 jungiami prie INTERNAL LIGHT. Prieš kiekvieną OU1–OU4 pakeitimą patikrinkite išėjimo įtampą ir didžiausią galią. Šviesoforo jungties nepainiokite su įprasto išorinio įspėjamojo šviestuvo gnybtu.
Papildomų 24 V priedų maitinimas
Atskiras išėjimas 24 V DC papildomiems įrenginiams turi −30 % iki +10 % toleranciją, o didžiausia galima srovė yra iš viso 500 mA. Sudėkite visų taip maitinamų įrenginių srovės sąnaudas. Ant jo dviejų polių gnybtų bloko, pažymėto − + 24 V žiūrint taip, kaip parodyta toliau pateiktame paveikslėlyje, kairysis gnybtas yra minusas (−) o dešinysis gnybtas – pliusas (+).
| Pagalbinio 24 V išėjimo gnybtas | Priedų maitinimo laidas |
|---|---|
| Kairėje: − | Minusas (−), įtaise pažymėtas 0 V arba GND. |
| Dešinėje: + | Pliusas (+), įtaise pažymėtas +24 V. |
Šis žymėjimas taikomas atskiram 24 V išėjimui, parodytam toliau. BlueBUS fotoelementai jungiami neatsižvelgiant į poliškumą prie atskirų BlueBUS gnybtų. Komandų įvestyse SbS, OPEN, CLOSE ir HP SbS naudojami potencialo neturintys kontaktai; neprijunkite prie jų išorinio maitinimo.
Pirmasis paleidimas ir įrenginių atpažinimas
Prieš įjungiant maitinimą, strėlė turi būti sumontuota su visa įranga, subalansuota ir užfiksuota. Patikrinkite mechaninius ribotuvus, krypties jungiklį, saugos įtaisus ir laisvą pravažiavimą. Prijungus prie elektros tinklo, turi įsižiebti ekranas ir fotoelementų LED; pagal numatytuosius nustatymus įspėjamoji lemputė neturi šviesti, kai nevyksta manevras.
1. Set → 1: BlueBUS ir STOP įvesties atpažinimas
- Sukdami parinkiklį raskite Set.
- Trumpai paspauskite parinkiklį, pasirinkite reikšmę 1 ir dar kartą paspauskite, kad patvirtintumėte.
- Valdymo blokas atpažins prijungtus įrenginius ir STOP įvesties tipą. Atlikite atpažinimo procedūrą ir tada, kai neprijungta jokių priedų.
Jei klaida E01 išlieka, patikrinkite jungtis ir suderinamumą; vien kartoti atpažinimo procedūrą, nepašalinus priežasties, nepakanka.
2. Set → 2: mechaninių padėčių nustatymas
- Atblokuokite variklį, rankiniu būdu nustatykite strėlę maždaug į 45° ir užblokuokite pavarą.
- Parinkikliu pasirinkite Set → 2 ir patvirtinkite.
- Leiskite valdymo blokui nustatyti visą eigos diapazoną. Balansavimo svirtis turi pasiekti nustatytus mechaninius ribotuvus.
- Jei svirtis ribotuvų nepasiekia, sustabdykite nustatymą paspausdami parinkiklį, sureguliuokite mechanizmą ir pradėkite iš naujo. Po kiekvieno nutraukimo procedūrą reikia kartoti nuo pradžių.
Meniu 8.8.8. paleidžia bendrą greitąjį įrenginių ir padėčių nustatymą. Pasirinkus šią parinktį taip pat pirmiausia rankiniu būdu nustatykite strėlę maždaug į 45° ir užblokuokite pavarą. Judėjimo zona turi būti laisva. Įrenginių ar padėčių nustatymo metu nuotolinio valdymo pulto mygtukai neišsaugomi.
3. Judėjimo ir saugos patikra
Mygtukais OPEN ir CLOSE atlikite kelis pilnus manevrus. Strėlė prieš pasiekdama ribotuvus turi sulėtėti; ji neturi strigti, staigiai nukristi ar stipriai vibruoti. Patikrinkite kiekvieną fotoelementų porą, STOP įvestį, atblokavimą, maitinimo dingimą ir, jei naudojama, Master–Slave sąranką.
Technikas taip pat turi patikrinti, ar strėlė gali pakelti žmogų: bandymui naudojamas 20 kg svoris strėlės viduryje o atidarant strėlė neturi pakilti daugiau nei 50 cm virš uždarytos padėties. Smūgio jėgą matuokite pagal konkrečiai instaliacijai taikomus reikalavimus; vien fotoelementai ar jėgos sumažinimas nepakeičia visapusiško rizikos vertinimo.
BCU1 R10 programavimas sukamuoju parinkikliu
Valdymo blokas nustatomas sukamuoju parinkikliu ir triženkliu ekranu. Prieš keisdami nustatymus užsirašykite pradinę reikšmę; pakeitus jėgą, greitį ar saugos funkcijas, būtina iš naujo patikrinti užtvarą.
- Sukdami parinkiklį į abi puses, pasirinkite parametro kodą.
- Trumpai paspauskite ir atleiskite. Bus parodyta išsaugota reikšmė; ekranas švies nuolat.
- Sukdami pasirinkite naują reikšmę. Pasirenkant reikšmę ekranas mirksi.
- Paspauskite ir atleiskite, kad patvirtintumėte reikšmę. Valdymo blokas grįš į parametrų pasirinkimo režimą.
Parinktis ESC užbaigia keitimą neišsaugodama nustatymo. Rodmuo --- reiškia, kad konfigūracija nustatyta naudojant OVIEW; tai nėra papildoma pasirenkama reikšmė. Lentelėse patvirtintas gamyklinis nustatymas paryškintas; tikrojoje valdymo plokštėje montuojant vertės gali būti pakeistos.
Veikimo funkcijos F01–F09
| Parametras ir paskirtis | Vertės ir veikimas |
|---|---|
| F01 – Automatinis uždarymas Taikoma visiškai atidarius. | OFF – pusiau automatinis veikimas: uždaroma gavus komandą (gamyklinis nustatymas) On – uždaroma praėjus laikui t01 |
| F02 – Uždarymas suveikus fotoelementui Atleidus pasirinktą saugos įtaisą, skaičiuojamas laikas t10. | OFF – išjungta (gamyklinis nustatymas) 1 – atidaryti tik tol, kol fotoelementas atleidžiamas: suveikus įtaisui judėjimas sustoja, jį atleidus pradedamas skaičiuoti t10 ir vartai uždaromi 2 – atidaryti visiškai: suveikus įtaisui vartai visiškai atidaromi; nauja atidarymo komanda per t10 atšaukia vėlesnį uždarymą 3 – atidaryti visiškai 2: kaip 2 reikšmė, tačiau nauja atidarymo komanda per t10 neatšaukia vėlesnio uždarymo |
| F03 – F02 naudojamas įtaisas | 1 – fotoelementai ir fotoelementais nustatytos indukcinės kilpos (gamyklinis nustatymas) 2 – tik fotoelementai 3 – tik fotoelementais nustatytos indukcinės kilpos |
| F04 – Uždarymas atkūrus maitinimą Prieš įjungdami įvertinkite automatinio judėjimo saugumą nutrūkus maitinimui. | OFF – išjungta (gamyklinis nustatymas) 1 – jei užtvaros svirtis neuždaryta, atkūrus maitinimą ji mirksi laiką t09 ir užsidaro 2 – atkuriamas automatinis uždarymas, jei prieš nutrūkstant maitinimui buvo skaičiuojamas pauzės laikas |
| F05 – Budėjimo režimas Įjungiamas praėjus laikui t04; gavus naują komandą, veikimas atnaujinamas. | OFF – išjungta (gamyklinis nustatymas) 1 – išjungiamas ekranas, BlueBUS, išėjimai ir dalis vidinių grandinių 2 – išjungiamas BlueBUS 4 – maitinant iš akumuliatoriaus automatiškai įjungiamas visiškas budėjimo režimas |
| F06 – Pajudėjimo jėga | OFF – išjungta (gamyklinis nustatymas) On – pradedant judėti iš atidarytos arba uždarytos padėties, trumpam naudojama didžiausia galia statinei trinčiai įveikti |
| F07 – Avarinis atidarymas Reikalingas prijungtas ir veikiantis akumuliatorius. | OFF – išjungta (gamyklinis nustatymas) On – nutrūkus elektros tinklo maitinimui, užtvaros svirtis automatiškai atidaroma |
| F09 – Pagrindinis / pavaldusis režimas | OFF – pagrindinė užtvara Master (gamyklinis nustatymas) On – pavaldžioji užtvara Slave; žr. Master–Slave procedūra |
Laikai, greičiai, jėga ir įėjimų funkcijos
| Parametras ir paskirtis | Galimos vertės |
|---|---|
| 8.8.8. – Greitasis programavimas | Vienu veiksmu paleidžiama BlueBUS, STOP ir padėčių programavimo procedūra. Pirmiausia įvykdykite paleidimo sąlygas. |
| Set – Programavimas | 1 – BlueBUS ir STOP įtaisai 2 – atidaryta ir uždaryta padėtys |
| Prn – Programa | 000 – pagrindinė programa (gamyklinis nustatymas) 001 / 002 / 003 – individualizuotoms programoms skirti numeriai; įprastai nenaudojami |
| t01 – Pauzė prieš uždarymą Veikia, kai F01 = On. | 0–250 s Gamyklinis nustatymas: 20 s |
| t02 – Įspėjamasis mirksėjimas prieš atidarymą Laikas nuo švyturėlio įjungimo iki atidarymo pradžios. | 0–5,0 s Gamyklinis nustatymas: 0 s |
| t03 – Įspėjamasis mirksėjimas prieš uždarymą Laikas nuo švyturėlio įjungimo iki uždarymo pradžios. | 0–5,0 s Gamyklinis nustatymas: 0 s |
| t04 – Budėjimo režimo įjungimo delsa Laikas nuo manevro pabaigos iki įjungtos F05 funkcijos aktyvinimo. | 0–60 s Gamyklinis nustatymas: 60 s |
| t06 – Elektromagneto delsos laikas Atjungus užrakto elektromagnetą, prieš atidarydamas įrenginys palaukia nustatytą laiką. Naudojama tik įrengus elektromagnetą ir atitinkamai sukonfigūravus išėjimą. | 0–3,0 s Gamyklinis nustatymas: 0,2 s |
| t07 – Papildomo apšvietimo veikimo trukmė Papildomam apšvietimui nustatyto išėjimo švietimo trukmė. | 0–250 s Gamyklinis nustatymas: 60 s |
| t09 – Įspėjamasis mirksėjimas atkūrus maitinimą Naudojama F04 funkcija. | 0–20 s Gamyklinis nustatymas: 5 s |
| t10 – Uždarymas suveikus fotoelementui Laikas po įtaiso atleidimo, kai įjungta F02 funkcija. | 0–250 s Gamyklinis nustatymas: 5 s |
| SPO – Atidarymo greitis | 1 – mažiausias 2 – 2 lygis 3 – 3 lygis 4 – didžiausias (gamyklinis nustatymas) |
| SPC – Uždarymo greitis | 1 – mažiausias 2 – 2 lygis 3 – 3 lygis 4 – didžiausias (gamyklinis nustatymas) |
| SLO – Greičio mažinimas atidarant | 1 – mažiausias greitis 2 – vidutinis greitis (gamyklinis nustatymas) 3 – didžiausias greitis |
| SLC – Greičio mažinimas uždarant | 1 – mažiausias greitis 2 – vidutinis greitis (gamyklinis nustatymas) 3 – didžiausias greitis |
| PLO – Greičio mažinimo padėtis atidarant Atstumas tarp galinės padėties ir greičio mažinimo pradžios. | 1 – 0° (gamyklinis nustatymas) 2 – maždaug 10° 3 – maždaug 20° |
| PLC – Greičio mažinimo padėtis uždarant Atstumas tarp galinės padėties ir greičio mažinimo pradžios. | 1 – 0° (gamyklinis nustatymas) 2 – maždaug 10° 3 – maždaug 20° |
| FrO – Atidarymo jėga Nepakeičia mechaninio balansavimo. | 1 – mažiausia 2 – 2 lygis 3 – vidutinė (gamyklinis nustatymas) 4 – 4 lygis 5 – 5 lygis 6 – didžiausia |
| FrC – Uždarymo jėga Nepakeičia mechaninio balansavimo. | 1 – mažiausia 2 – 2 lygis 3 – vidutinis (gamyklinis nustatymas) 4 – 4 lygis 5 – 5 lygis 6 – aukščiausias |
| tF – Jėgos ribojimo suveikimo laikas Didesnė reikšmė pailgina laiką, per kurį atpažįstama kliūtis. | 3–32, kiekvienas vienetas = 30 ms 90–960 ms diapazonas Gamyklinis nustatymas: 3 = 90 ms |
| In1 – SbS įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 1 Įvesčių kodų reikšmės; In2 atveju kodas 25 valdo tik Master. |
| In2 – OPEN įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 3 Įvesčių kodų reikšmės; In2 atveju kodas 25 valdo tik Master. |
| In3 – CLOSE įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 4 Įvesčių kodų reikšmės; In2 atveju kodas 25 valdo tik Master. |
| In4 – HP SbS įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 6 Įvesčių kodų reikšmės; In2 atveju kodas 25 valdo tik Master. |
| SE1 – žingsninio valdymo seka | 1 – pramoninis režimas: pusiau automatinis atidarymas, uždarymas laikant komandą 2 – atidaryti – sustabdyti – uždaryti – sustabdyti 3 – atidaryti – sustabdyti – uždaryti – atidaryti 5 – gyvenamasis žingsninio valdymo režimas (gamyklinis nustatymas) 6 – valdymas laikant komandą |
| SE3 – OPEN seka | 1 – atidaryti – sustabdyti – atidaryti 2 – gyvenamasis atidarymo režimas (gamyklinis nustatymas) 3 – atidarymas laikant komandą |
| SE4 – CLOSE seka | 1 – uždaryti – sustabdyti – uždaryti 2 – gyvenamasis uždarymo režimas (gamyklinis nustatymas) 3 – uždarymas laikant komandą |
| SE5 – Fotoelemento funkcija uždarant | 1 – sustoti ir pakeisti judėjimo kryptį į atidarymo (gamyklinis nustatymas) 4 – laikinai sustoti; atidaryti atsilaisvinus fotoelementui 5 – laikinai sustoti; uždaryti atsilaisvinus fotoelementui |
| SE6 – STOP atidarant | 1 – iškart sustoti 2 – sustoti ir trumpam pakeisti judėjimo kryptį į uždarymo (gamyklinis nustatymas) |
| SE7 – STOP uždarant | 1 – iškart sustoti 2 – sustoti ir trumpam pakeisti judėjimo kryptį į atidarymo (gamyklinis nustatymas) |
| SE8 – Kliūtis atidarant | 2 – sustoti ir trumpam pakeisti judėjimo kryptį į uždarymo (gamyklinis nustatymas) 3 – sustoti ir visiškai pakeisti judėjimo kryptį į uždarymo |
| SE9 – Kliūtis uždarant | 2 – sustoti ir trumpam pakeisti judėjimo kryptį į atidarymo 3 – sustoti ir visiškai pakeisti judėjimo kryptį į atidarymo (gamyklinis nustatymas) |
| LO1 – LOOP1 funkcija | 1 – atidaryti – atidaryti, NO kontaktas (gamyklinis nustatymas) 2 – uždaryti – uždaryti, NO kontaktas 4 – fotoelementas, NC kontaktas |
| LO2 – LOOP2 funkcija | 1 – atidaryti – atidaryti, NO kontaktas 2 – uždaryti – uždaryti, NO kontaktas (gamyklinis nustatymas) 4 – fotoelementas, NC kontaktas |
Valdant laikant komandą, svirtis juda tik tol, kol kontaktas yra aktyvus. Gyvenamasis režimas riboja atidarymo nutraukimą kitomis komandomis; prieš naudodami patikrinkite, kaip jis veikia jūsų įrenginyje. F02 nustato, ar uždaryti apsaugai atsilaisvinus, o SE5 – svirties reakciją apsaugai suveikus uždarymo metu; šių nustatymų nereikėtų painioti.
In1–In4 komandų kodų reikšmės
| Kodas | Komanda |
|---|---|
| 0 | Komandos nėra. |
| 1 | Žingsninis valdymas pagal SE1. |
| 3 | Atidarymas pagal SE3. |
| 4 | Uždarymas pagal SE4. |
| 6 | Aukšto prioriteto žingsninis valdymas, veikia net esant programinės įrangos blokavimui. |
| 7 | Atidaryti ir užblokuoti programine įranga. |
| 8 | Uždaryti ir užblokuoti programine įranga. |
| 11 | Įjungti laikmatį turinčią papildomą šviesą; ji išsijungs pasibaigus nustatytam laikui. |
| 12 | Įjungti / išjungti papildomą šviesą; taip pat taikomas nustatytas veikimo laikas. |
| 16 | Fotoelementas. |
| 19 | Atblokuoti programine įranga ir atidaryti. |
| 20 | Atblokuoti programine įranga ir uždaryti. |
| 21 | Leisti atidarymą naudojant BlueBUS komandinius fotoelementus. |
| 22 | Uždrausti atidarymą naudojant BlueBUS komandinius fotoelementus. |
| 25 | Master ir Slave žingsninis valdymas; In2 atveju valdo tik Master. Prieš pradėdami eksploatuoti, priskyrimą patikrinkite išbandydami abi svirtis. |
| 26 | Atidaryti ir Master, ir Slave. |
| 27 | Uždaryti ir Master, ir Slave. |
| 28 | Žingsninis valdymas tik Slave. |
| 29 | Atidaryti tik Slave. |
| 30 | Uždaryti tik Slave. |
OU1–OU4 išėjimai ir indikacija
Pakeitus funkciją, gali pasikeisti ir išėjimo įtampa. Išorinėms 24 V funkcijoms atitinkamame išėjime taikoma 10 W riba; 12 V švyturėliui, prijungtam prie FLASH, taikoma 21 W riba. Prieš prijungdami visada patikrinkite įrenginį, įtampą ir galią. INTERNAL LIGHT – jungtis, skirta specialiai XBA7/XBA8 moduliui.
| Išėjimas | Kodas ir funkcija |
|---|---|
| OU1 – LIGHT | 0 – 24 V švyturėlis 1 – OGI indikatorius 2 – uždarytas užtvaras 3 – atidarytas kelio užtvaras 4 – mirksinti strėlės lemputė (gamyklinis nustatymas) 5 – techninės priežiūros indikatorius 6 – papildoma lemputė 8 – raudonas šviesoforas 9 – žalias šviesoforas 10 – radijo kanalas 1 11 – radijo kanalas 2 12 – radijo kanalas 3 13 – radijo kanalas 4 14 – fiksavimo elektromagnetas |
| OU2 – FLASH | 0 – 24 V švyturėlis 1 – 12 V švyturėlis (gamyklinis nustatymas) 2 – OGI indikatorius 3 – uždarytas užtvaras 4 – atidarytas kelio užtvaras 5 – mirksinti strėlės lemputė 6 – techninės priežiūros indikatorius 7 – papildoma lemputė 9 – raudonas šviesoforas 10 – žalias šviesoforas 11 – radijo kanalas 1 12 – radijo kanalas 2 13 – radijo kanalas 3 14 – radijo kanalas 4 15 – fiksavimo elektromagnetas |
| OU3 – OGI | 0 – 24 V švyturėlis 1 – OGI indikatorius 2 – uždarytas užtvaras (gamyklinis nustatymas) 3 – atidarytas kelio užtvaras 4 – mirksinti strėlės lemputė 5 – techninės priežiūros indikatorius 6 – papildoma lemputė 8 – raudonas šviesoforas 9 – žalias šviesoforas 10 – radijo kanalas 1 11 – radijo kanalas 2 12 – radijo kanalas 3 13 – radijo kanalas 4 14 – fiksavimo elektromagnetas |
| OU4 – VIDINĖ LEMPUTĖ | 0 – švyturėlis (gamyklinis nustatymas) 1 – OGI indikatorius 2 – uždarytas užtvaras 3 – atidarytas kelio užtvaras 4 – papildoma lemputė 5 – raudonas šviesoforas 6 – žalias šviesoforas 7 – vienakryptis šviesoforas 8 – pakaitomis veikiantis vienakryptis šviesoforas 9 – pėsčiųjų šviesoforas |
| Signalizacijos režimas | Reikšmė |
|---|---|
| Švyturėlis | Mirksi manevro metu: 0,5 s įjungtas / 0,5 s išjungtas. |
| OGI | Uždaryta: nedega; atidaroma: mirksi lėtai; uždaroma: mirksi greitai; atidaryta: šviečia. |
| Užtvertas / atidarytas kelio užtvaras | Uždarytas / atidarytas užtvaras |
| Mirksinti strėlės lemputė | Mirksi kas 0,5 s, net ir strėlei stovint. |
| Techninė priežiūra | Kai atlikta mažiau nei 80 % nustatyto manevrų skaičiaus: atidarymo pradžioje šviečia 2 s. Nuo 80 iki 100 %: mirksi manevro metu. Daugiau nei 100 %: mirksi nuolat. |
| Papildoma lemputė | Šviečia judėjimo metu ir jam pasibaigus, kol praeina t07 laikas. |
| Raudonas šviesoforas | Lėtai mirksi uždarant, šviečia uždarius, kitu metu nedega. |
| Žalias šviesoforas | Lėtai mirksi atidarant, šviečia atidarius, kitu metu nedega. |
| Radijo kanalai | Atitinkamo kanalo komanda įjungia išėjimą; tuo pat metu ignoruojama jo komanda, skirta valdymo blokui. |
| Fiksavimo elektromagnetas | Aktyvus, kai užtvaras uždarytas; prieš atidarant išjungiamas ir įrenginys laukia t06 laiką. |
| OU4 = 7 | Kai strėlė atidaryta – žalia, kitomis būsenomis – raudona. |
| OU4 = 8 | Vidinei pusei naudokite In2 arba LOOP1, nustatytą atidaryti; išorinei pusei – In3 arba LOOP2, nustatytą atidaryti. Žalia spalva priskiriama pusei, iš kurios duota komanda, o priešingoje pusėje šviečia raudona. Uždarius arba uždarant, abiejose pusėse šviečia raudona. |
| OU4 = 9 | Užtvarui esant uždarytam, viduje šviečia žalia, o išorėje – raudona; atidarius – atvirkščiai. Tarpinėse padėtyse abiejose pusėse šviečia raudona. |
Skaitikliai, versijos ir techninės priežiūros duomenys
| Meniu | Paskirtis |
|---|---|
| MnP – nustatytas manevrų skaičius | Paspaudus paeiliui rodomi: a = vienetai, b = tūkstančiai, c = milijonai. Naudojama techninės priežiūros signalizacijai. |
| MnE – atliktų manevrų skaičius | Paspaudus paeiliui rodomi: t = vienetai, u = tūkstančiai, v = milijonai. |
| ErS – ištrynimas | 1 – įrenginiai; 2 – padėtys; 3 – funkcijų reikšmės; 5 – viskas. Procedūra ir tolesnis mokymas. |
| Fir – programinės aparatinės įrangos versija | Du paspaudimai parodo dvi trijų skaitmenų identifikatoriaus dalis. |
| Hdr – aparatinės įrangos versija | Trys paspaudimai parodo tris trijų skaitmenų identifikatoriaus dalis. |
| din – įėjimų diagnostika | Įėjimų ir ekrano būsenos. |
Techninės priežiūros skaitiklis neatstatomas nunulinant plokštę. Nunulinkite jį per OVIEW tik atlikus ir užregistravus techninę priežiūrą.
Dvi priešpriešinės užtvaros: Master–Slave
Galima sinchronizuoti dvi pilnas užtvaras. Kiekviena turi atskirą variklį, valdymo bloką ir maitinimą; jų negalima sujungti kaip dviejų variklių prie vienos plokštės. Sujunkite ryšio gnybtus 1–1 ir 2–2 2 × 1 mm² laidu, kai atstumas iki 20 m.
- Abiejose užtvarose užbaikite montavimą, nustatykite kryptį, subalansuokite ir prijunkite elektros laidus.
- Pavaldžiojoje užtvaroje atlikite Set 1 ir Set 2, nustatykite jos greitį, lėtėjimą ir jėgą, tada nustatykite F09 = On.
- Pagrindinėje užtvaroje atlikite Set 1 ir Set 2. Iki tol Slave gali rodyti ryšio klaidą E05.
- Iš pagrindinio įrenginio duokite komandą ir patikrinkite abiejų strėlių judėjimą bei saugos įtaisus.
Bendrieji BlueBUS įrenginiai ir imtuvas jungiami prie Master. „Slave“ įrenginio SbS/OPEN/CLOSE komandos gali valdyti tik jo strėlę. Greičio, lėtėjimo, lėtėjimo padėties ir jėgos nustatymai parenkami kiekvienam užtvarui atskirai. Atsarginio maitinimo atveju kiekvienam užtvarui reikia atskiro PS224.
Nuotolinis valdymas ir atsarginis maitinimas
Imtuvas ir nuotolinio valdymo pulteliai
Plokštėje yra SM lizdas, skirtas suderinamam imtuvui. Dabartinis pasirinkimas OXIBD leidžia naudoti suderinamus pultelius, pavyzdžiui, ON2E. Imtuvą prijunkite atjungę elektros tinklą ir akumuliatorių. Pultelius įrašykite ir ištrinkite pagal konkretaus imtuvo instrukcijas; valdymo plokštės atstata nepakeičia imtuvo radijo procedūros.
PS224 elektros tiekimo nutrūkimo atveju
PS224 prijunkite tik baigę montuoti ir programuoti: atjunkite elektros tinklą, įdėkite akumuliatorių ir prijunkite nurodytą laidą prie atsarginio maitinimo jungties; tada vėl įjunkite maitinimą iš tinklo. Režimas F05 = 4 gali sumažinti energijos sąnaudas maitinant iš akumuliatoriaus. Funkcija F07 = On nutrūkus elektros tiekimui nurodo atidaryti užtvarą, jei prijungtas akumuliatorius; pagal numatytuosius nustatymus ši funkcija išjungta.
Solemyo SYKCE30 yra kitoks maitinimo būdas. Naudojant Solemyo, užtvaro negalima tuo pačiu metu prijungti prie 230 V elektros tinklo. Maitinimo šaltinio galią parinkite pagal manevrų skaičių ir sumontuotus priedus.
Diagnostika ir gedimų šalinimas
Pirmiausia nustatykite ekrane rodomą kodą arba trumpų indikatoriaus mirksnių skaičių. Diagnostinių mirksnių seka kartojasi maždaug po 1 s pauzės; įprastas mirksėjimas judant nėra gedimo kodas.
Kai užtvaras nereaguoja arba juda netinkamai
| Požymis | Ką patikrinti |
|---|---|
| Pultelis nereaguoja, o jo LED nedega | Patikrinkite pultelio bateriją. |
| Pultelio LED dega, bet užtvaras nereaguoja | Patikrinkite, ar pultelis įrašytas ir suderinamas su įmontuotu imtuvu; imtuvas ir nuotolinis valdymas. |
| Ekranas nedega ir nevykdoma jokia komanda | Technikas patikrins maitinimą ir saugiklius F1/F2. Saugiklį keiskite tik nustačius priežastį, naudokite tokio paties tipo ir vardinės vertės saugiklį; saugiklio nejunkite trumpuoju jungimu. |
| Komanda duota, bet manevras neprasideda | Jei komanda perduodama laidu, stebėkite atitinkamo įėjimo LED indikatorių. Jei švyturėlis praneša apie gedimą, žr. toliau pateiktą kodų lentelę. |
| Strėlė iškart pakeičia kryptį arba juda neįprastai lėtai | Pirmiausia patikrinkite balansavimą, laisvą judėjimą, mechaninius atramos taškus ir galinius jungiklius. Jei plokštė neatpažįsta galinės padėties, reikia patikrinti jungiklius ir padėčių įrašymą. |
| Strėlė juda priešinga kryptimi | Patikrinkite spyruoklės pusę ir krypties jungiklį. Nekeiskite laidų vietomis spėliodami. |
| Kodas / signalas | Ką patikrinti |
|---|---|
| E01 / 1 mirksnis | Pasikeitė „BlueBUS“ / STOP įrenginiai arba jie neįrašyti. Patikrinkite prijungimą, tada atlikite Set 1. |
| E02 | Padėtys neįrašytos; patikrinę mechaninius atramos taškus ir balansavimą, atlikite Set 2. |
| E03 | Sukeisti galiniai jungikliai; patikrinkite judėjimo kryptį ir jų elektrinį prijungimą. |
| E04 | Nėra enkoderio signalo; technikas patikrins jutiklio jungtį ir laidą. |
| E05 | Ryšio klaida Master–Slave; patikrinkite abiejų užtvarų poliškumą ir padėčių įrašymą. |
| E06 / 5 mirksniai | Parametrų atminties klaida. Atjungę ir vėl prijungę visus maitinimo šaltinius, bandykite dar kartą; jei problema išlieka, reikia kreiptis į techninės priežiūros specialistus, gali prireikti visiškai atstatyti nustatymus ir iš naujo įrašyti padėtis. |
| E07 / 7 mirksniai | Vidinė elektronikos klaida. Atjunkite visus maitinimo šaltinius; jei klaida pasikartoja, kreipkitės į techninės priežiūros specialistus. |
| E08 | Užtvaro tipo konfigūracija; technikas patikrins gamyklinius plokštės nustatymus. |
| E09 / 9 mirksniai | Programinės įrangos blokavimas. Įveskite nurodytą atblokavimo komandą arba HP SbS; tai nėra mechaninis atblokavimas raktu. |
| E10 | Trūksta NC saugos kontakto arba galinio jungiklio; patikrinkite SAFETY grandinę ir jungiklius. |
| E11 | „BlueBUS“ trumpasis jungimas. Atjungę maitinimą, patikrinkite laidus ir įrenginius. Pašalinę priežastį, vėl įjunkite maitinimą, duokite komandą ir palaukite 40 s. Jei klaida kartojasi, reikia kreiptis į techninės priežiūros specialistus. |
| I02 / 2 mirksniai | Suveikė fotoelementas. Pašalinkite kliūtį, nuvalykite optiką ir patikrinkite lygiavimą. |
| I03 / 3 mirksniai | Suveikė jėgos ribojimas. Pirmiausia patikrinkite balansavimą, trintį ir mechaninius atramos taškus. Nedidinkite jėgos, kad kompensuotumėte mechaninį gedimą. |
| I04 / 4 mirksniai | Suveikė STOP įėjimas. Nustatykite prijungto įrenginio sukeltą priežastį; neapeikite saugos įėjimo. |
LED ir din režimas
STOP dega kai įėjimas įprastai leidžia veikti; užgesęs LED reiškia, kad įėjimas suveikė. SbS, OPEN, CLOSE ir HP SbS LED dega, kai aktyvi atitinkama komanda. FC1/FC2 būsena priklauso nuo RH/LH jungiklio: esant RH, FC1 užgęsta uždarytoje padėtyje, o FC2 – atidarytoje; esant LH – atvirkščiai.
Ekrano kodai ir švyturėlio mirksnių skaičius numeruojami skirtingai. Pavyzdžiui E06 reiškia penkis mirksnius; šešių ir aštuonių mirksnių sekos šioje konfigūracijoje neturi priskirtos funkcijos.
Meniu din rodo įvestis trijų ekrano skaitmenų segmentais. Žymėjimai nuo A iki G ir taškas dp pavaizduoti iliustracijoje. Naudojant FC1/FC2, atidarymo ir uždarymo padėtys nustatomos pagal pirmiau nurodytą RH/LH nustatymą.
| Skaitmuo | Segmentas ir reikšmė |
|---|---|
| Pirmasis | A1 – LOOP1 B1 – CLOSE C1 – HP SbS D1 – LOOP2 E1 – OPEN F1 – SbS G1 – nenaudojamas dp1 – mirksi kartą per sekundę, kai veikia plokštė |
| Antrasis | A2 – FC1 B2 – plokštės mygtukas CLOSE C2 – RH kryptis D2 – maitinimas iš akumuliatoriaus E2 – LH kryptis F2 – plokštės mygtukas OPEN G2 – FC2 dp2 – variklio jutiklio A įvestis |
| Trečiasis | A3 – atidarymo fotodaviklis FA1 B3 – aktyvi FOTO C3 – aktyvi FOTO II D3 – atidarymo fotodaviklis FA2 E3 – aktyvi FOTO 1 F3 – aktyvi FOTO 1 II G3 – Master aptiko Slave dp3 – variklio jutiklio B įvestis |
Kai variklis sustabdytas, dp2/dp3 taškai gali šviesti arba nešviesti, priklausomai nuo jutiklio padėties; varikliui judant jie mirksi. Netinkamą kryptį koreguokite mechanizme ir jungiklyje, o ne atsitiktinai sukeisdami laidus.
Nustatymų ištrynimas ir paleidimas iš naujo
Pasirinkimo rankenėle pasirinkite ErS, paspauskite, pasirinkite norimą reikšmę ir patvirtinkite. 1 ištrina įsimintus įrenginius, 2 padėtis, 3 funkcijų reikšmes, 5 visus valdymo bloko duomenis. Visiškai ištrynę duomenis, iš naujo atlikite Set 1, Set 2, nustatymą ir saugos bandymus.
Plokštės atstata nenulina atliktų manevrų skaičiaus. Techninės priežiūros skaitiklį nulinkite tik atlikę techninę priežiūrą, naudodami OVIEW. Nuotolinio valdymo pultelių ištrynimas priklauso nuo konkretaus imtuvo procedūros.
Rankinis svirties atblokavimas
Nutrūkus elektros tiekimui, sugedus įrenginiui arba atliekant montavimo darbus, sustabdykite veikimą, atjunkite maitinimą ir pasirūpinkite, kad zona būtų laisva. Prilaikykite svirtį; netinkamai subalansuota svirtis gali pajudėti savaime.
- Įkiškite atblokavimo raktą ir pasukite jį 180° į kairę arba į dešinę.
- Rankomis perkelkite svirtį į reikiamą padėtį.
- Norėdami vėl naudoti variklinę pavarą, grąžinkite raktą į pradinę padėtį ir ištraukite. Patikrinkite, ar pavara užfiksuota ir valdymas saugiai atkurtas.
Techninė priežiūra ir tarnavimo laikas
Esamai sistemai su BCU1 R10 suplanuokite profesionalią patikrą ne vėliau kaip po 6 mėnesių arba 20 000 manevrų, atsižvelgiant į tai, kas įvyks anksčiau. Intensyviai naudojant, ciklų skaičius gali būti išnaudotas gerokai anksčiau. Balansą taip pat patikrinkite pakeitę svirties įrangą.
Technikas atjungs visus maitinimo šaltinius ir patikrins tvirtą abiejų svirties dalių sujungimą bei XBA9 movos plėtimosi varžtus, koroziją, tvirtinimą, varžtus ir spyruoklės tvirtinimo vietą, veleno laisvumą, svirties būklę ir atblokavimo mechanizmo veikimą. Atkūręs maitinimą, jis dar kartą patikrins saugos įtaisus ir jėgą. Techninę priežiūrą ir galimą spyruoklės keitimą įrašykite į priežiūros žurnalą.
Kas turi įtakos apytiksliam tarnavimo laikui
| Visos automatikos savybės | Indeksas | Tarnavimo laiko grafikas |
|---|---|---|
| Greitis, 3 lygis | 15 % |
|
| Greitis, 2 lygis | 10 % | |
| Fotodaviklių suveikimai daugiau nei 10 % manevrų | 15 % | |
| STOP suveikimai daugiau nei 10 % manevrų | 15 % | |
| Mobilioji atrama WA12 | 10 % leidžiamoje konfigūracijoje | |
| Druska aplinkoje | 10 % | |
| Dulkės / smėlis | 5 % | |
| Apsauginė tvorelė | 5 % leidžiamoje konfigūracijoje | |
| Temperatūra virš 40 °C arba žemiau 0 °C | 5 % | |
| Nustatyta jėga FrO / FrC | 4 lygis: 5 % 5 lygis: 5–10 % intervalas 6 lygis: 10 % |
2 ir 3 greičio lygiai yra alternatyvos; pridėkite tik naudojamo lygio reikšmę. 4 lygiui indeksas nenustatytas, todėl ciklų skaičiaus jam nevertinkite. Sudėkite kitų galiojančių veiksnių indeksus. Sumą raskite horizontaliojoje grafiko ašyje, o apytikslį ciklų skaičių nuskaitykite vertikaliojoje ašyje. Kai jėga nustatyta į 5 lygį, gaunamas įvertinimo intervalas; jei reikšmė nepatenka į grafiko ribas, ciklų skaičiaus nevertinkite. Įvertinimas daromas darant prielaidą, kad montavimas atliktas tinkamai ir reguliariai atliekama techninė priežiūra; jis negarantuoja ciklų skaičiaus ir nėra pagrindas atidėti techninę priežiūrą.
NICE M7BAR užtvaro techninės charakteristikos
| Parametras | Reikšmė |
|---|---|
| Modelis | NICE M7BAR – be svirties |
| Tipas | Elektromechaninis užtvaras su 24 V DC varikliu ir integruotu valdymo bloku |
| Valdymo blokas | BCU1 R10 (XBA3 R10) |
| Maitinimas iš tinklo | 230 V AC, 50/60 Hz |
| Variklio įtampa | 24 V DC |
| Suvartojama srovė | 1,1 A |
| Didžiausia paleidimo galia | 110 W |
| Galia esant vardiniam sukimo momentui | 40 W |
| Manervavimo laikas | Manevravimo laikas |
| Paleidimo sukimo momentas | 300 Nm |
| Vardinis sukimo momentas | 90 Nm |
| Didžiausias dažnis esant vardiniam sukimo momentui | 200 ciklų/val. |
| Laisvas pravažiavimo plotis | 5–7 m |
| Apsaugos klasė | IP54 |
| Darbinė temperatūra | −20 iki +55 °C |
| Korpuso matmenys | 400 × 299 × 1 215 mm (plotis × gylis × aukštis) |
| Svoris | 85 kg |
| Izoliacijos klasė | I |
| Atsarginis maitinimas | PS224 |
| Maitinimas saulės energija | Solemyo SYKCE30 |
Parametrai nurodyti esant maždaug 20 °C etaloninei temperatūrai. Vertinkite juos kartu su strėlės ilgiu, įranga ir balansavimu. Jei pavaros ar valdymo versija kitokia, pagal ant įrenginio nurodytą žymėjimą patikrinkite judėjimo laiką ir galimus nustatymus.

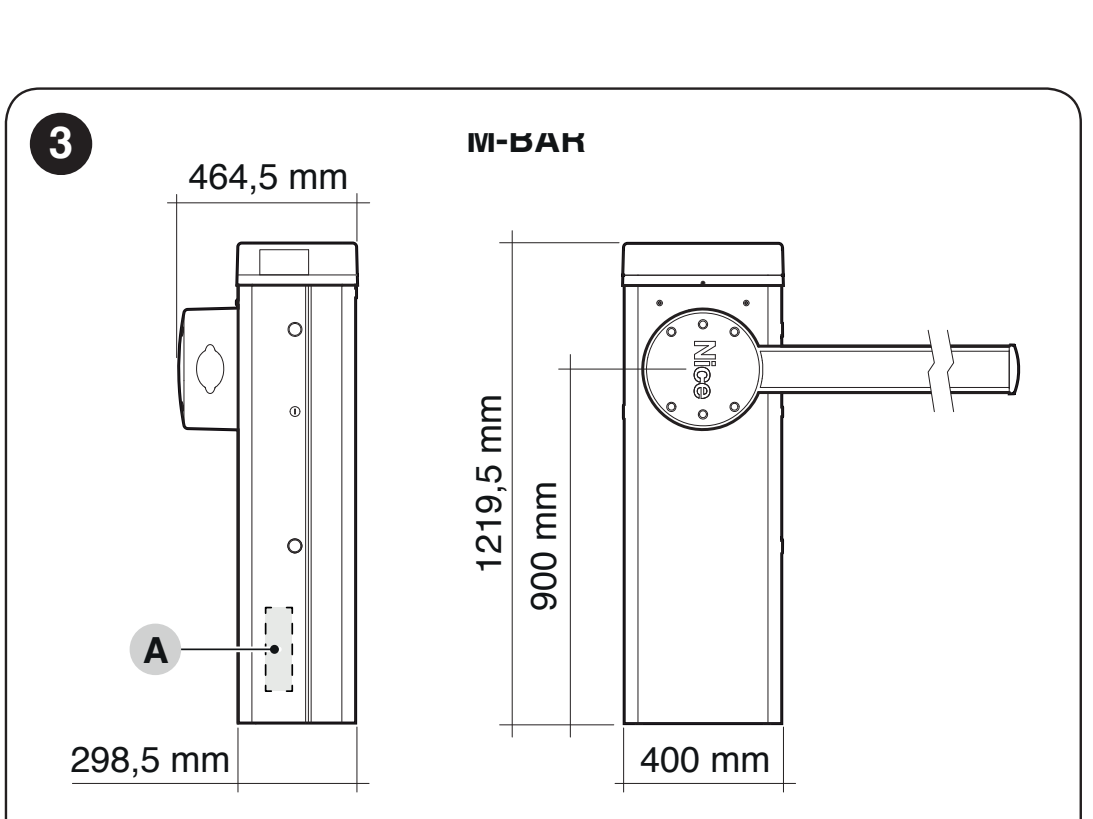

Brėžinyje taip pat nurodytos išsikišančios dalys ir tikslūs matmenys – 298,5 ir 1 219,5 mm. Tvirtindami ir parinkdami vietą vadovaukitės brėžiniu, o ne vien suapvalintais korpuso matmenimis lentelėje.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
