NICE MoonBus MOFOB – reguliuojamos 30° pavaros fotoelementai (1 pora)
| Produkto prieinamumas: | į klausimą | Prekė gali būti neprieinama, susisiekite su mumis jei reikia daugiau informacijos. |
|---|
Produkto aprašymas NICE MoonBus MOFOB – reguliuojamos 30° pavaros fotoelementai (1 pora)
MOFOB fotoelementai yra pakeisti.
Jų įpėdinis EPMB turi visiškai suderinamą vidinę elektroniką (negalima pasukti). Prireikus galima įsigyti atskirai MOFOB atsarginius dangtelius.
Lauko apsauginiai fotoelementai NICE MOFB (techninė specifikacija) montuojami vienas priešais kitą vartų pravažiavimo plotyje arba bet kurioje vietoje, kur yra pavojus, kad vartai atsitrenks į kliūtį. Jie sukuria infraraudonųjų spindulių pluoštą optinėje ašyje; jį nutraukus, vartams siunčiamas signalas sustabdyti jų judėjimą. Juos galima naudoti tik su įrenginiais, palaikančiais technologiją NICE BlueBUS.
Juos sudaro du sinchronizuoti komponentai: siųstuvas TX ir imtuvas RX.
NICE MOFB fotoelementų montavimas

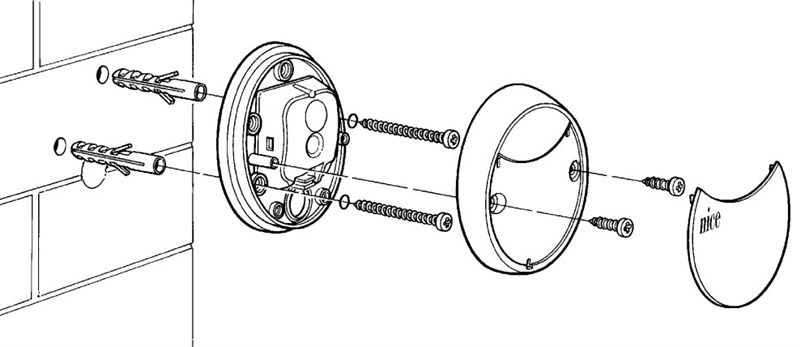

1. Fotoelementai montuojami ant sienos, mūro, stulpelio ar bet kokio kito paviršiaus (paviršinis montavimas) vienodame aukštyje, nukreipti vienas į kitą ta pačia ašimi. Montavimo paviršius turi būti lygus, kad fotoelementus būtų galima lengvai sulygiuoti:
2. Tada prijunkite fotoelementus pagal prie pavaros arba valdymo bloko pridėtą schemą (žr. NICE Robus 400, 600, 1000 prijungimo schema – valdymo blokas RBA3).
3. Atlikite prijungtų įrenginių aptikimo etapą (šią funkciją palaiko kiekviena pavara arba valdymo blokas su sąsaja BlueBUS).
4. Tada, norėdami patikrinti, ar prijungta tinkamai, žr. skyrių Veikimo patikra ir trikčių šalinimas, arba skaitykite toliau, kur rasite informacijos apie kelių fotoelementų porų prijungimą:
Kelių fotoelementų porų prijungimas NICE MOFB į duomenų tinklą NICE BlueBUS
Išdėstykite fotoelementus prie vartų ar vartelių pagal pavyzdines schemas visiško prijungimo ir nustatykite trumpiklius pagal trumpiklių lentelę fotoelementų NICE MOFB vartų pavaros. Kad būtų išvengta netoliese sumontuotų porų tarpusavio trukdžių, pagal šias pavyzdines schemas, būtina laikytis siųstuvų TX ir imtuvų RX. . Prijunkite fotoelementus lygiagrečiai, kaip parodyta paveikslėlyje (poliškumo laikytis nebūtina):
Jei norite, kad fotoelementai veiktų kaip vartų atidarymo įtaisas (žr. FA1 ir FA2 pavyzdinėse schemose), t. y. kad automobiliui įvažiavus tarp jų optinių ašių vartai atsidarytų, reikia nutraukti jungtį A siųstuve TX ir imtuve RX, žr. paveikslėlį:
Kelių NICE MOFB fotoelementų porų visiško prijungimo pavyzdinės schemos vartų pavarai

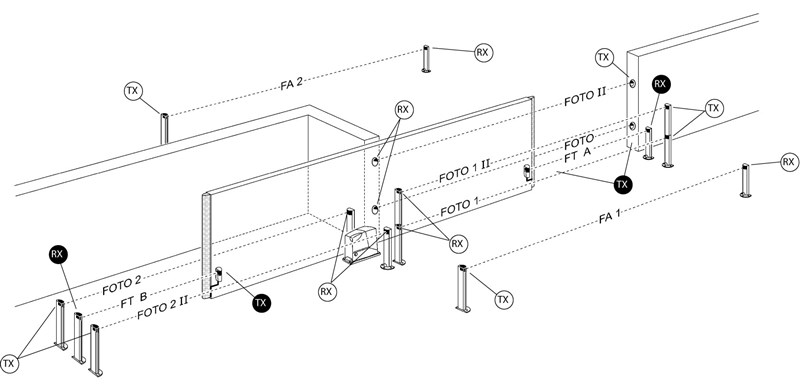

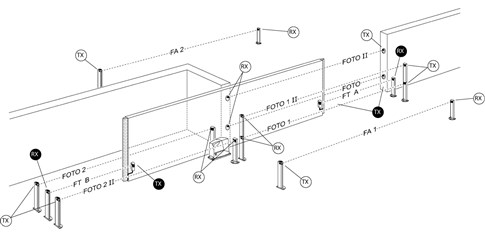

1. Vienvėriai stumdomieji vartai

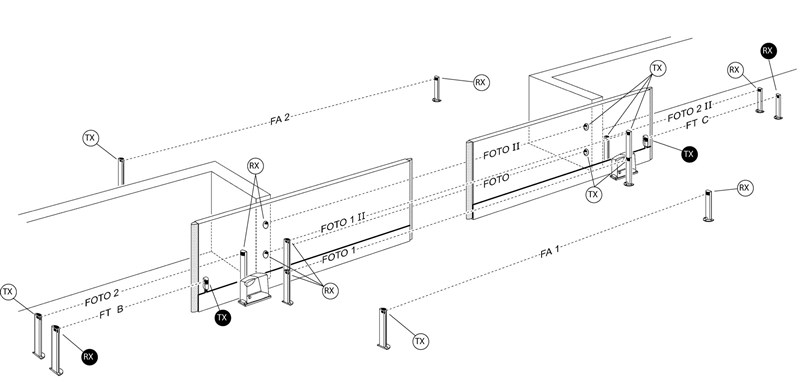

2. Du sinchronizuoti vienas į kitą slenkantys stumdomieji vartai
3. Varstomieji vartai

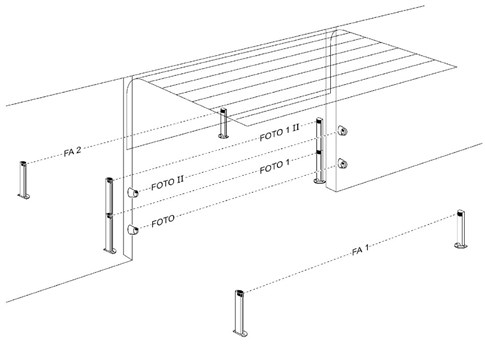

4. Sekciniai garažo vartai

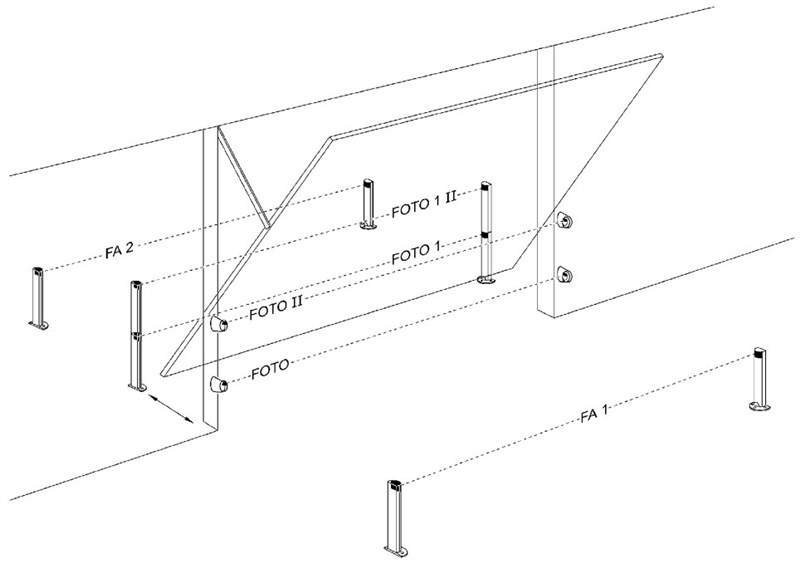

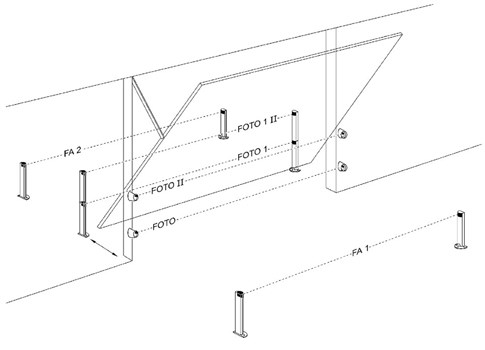

5. Pakeliami garažo vartai
NICE MOFB vartų pavaros fotoelementų trumpiklių lentelė
 |
Kelių fotoelementų porų prijungimas prie sistemos BlueBUS atliekamas nustatant skirtingas trumpiklių kombinacijas; kiekvienai prijungtai porai turi būti priskirta unikali trumpiklių kombinacija. Viename BlueBUS duomenų tinkle neturi būti dviejų porų su ta pačia kombinacija. Kiekvienos fotoelementų poros siųstuvo TX ir imtuvo RX trumpikliai turi būti nustatyti vienodai. Jei pagal trumpiklių tipą naudojamas tik vienas trumpiklis, kitą visada įdėkite į tuščią skyrelį, kaip parodyta paveikslėlyje kairėje. |
| Fotoelementų poros žymėjimas | Trumpiklis pagal trumpiklių kombinaciją |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Jei dėl bet kokios priežasties reikia pakeisti fotoelementą, pakanka nustatyti jame tokį patį trumpiklį kaip ir ankstesniajame, ir įrenginių aptikimo etapo atlikti nereikia.
NICE MOFB fotoelementų veikimo tikrinimas ir sujungimo klaidų šalinimas
 |
Atlikę pavaros įrenginių aptikimo etapą, patikrinkite, ar TX siųstuvo ir RX imtuvo LED indikatoriai mirksi. Pagal LED indikatoriaus mirksėjimą galimos šios situacijos: |
| LED „L“ | Situacija | Ką daryti? |
|---|---|---|
| Nešviečia | Fotoelementas negauna maitinimo arba yra sugedęs. | Patikrinkite, ar įtampa fotoelementų įėjimuose yra maždaug 8–12 V. Jei įtampa tinkama, fotoelementai greičiausiai yra sugedę. |
| 3 greiti mirksniai ir sekundės pauzė | Pavaros valdymo blokas neatpažino įrenginio. | Pakartokite atpažinimo etapą valdymo bloke. Įsitikinkite, kad kiekvienai fotoelementų porai, naudojant trumpiklius priskirtas unikalus adresas. |
| Labai lėtas mirksėjimas | TX siųstuvas reguliariai siunčia signalą RX imtuvas gauna puikų signalą |
Veikia įprastai |
| Lėtas mirksėjimas | RX imtuvas gauna gerą signalą | Veikia įprastai |
| Greitas mirksėjimas | RX imtuvas gauna silpną signalą | Veikia įprastai. Vis dėlto patartina patikrinti TX siųstuvo ir RX imtuvo lygiavimą bei įsitikinti, kad dangteliai švarūs. |
| Labai greitas mirksėjimas | RX imtuvas gauna labai silpną signalą | Veikia įprastai, tačiau ribinėmis sąlygomis. Patartina patikrinti TX siųstuvo ir RX imtuvo lygiavimą bei įsitikinti, kad dangteliai švarūs. |
| Šviečia | RX imtuvas negauna jokio signalo | Įsitikinkite, kad TX LED indikatorius lėtai mirksi. Patikrinkite, ar optinėje ašyje tarp TX siųstuvo ir RX imtuvo nėra kliūties. Patikrinkite TX ir RX lygiavimą. |
NICE MOFB fotoelementų techninė specifikacija
| Produkto tipas | D tipo detektorius, skirtas automatiniams varstomiems ir stumdomiems vartams bei garažo vartams pagal EN 12453 standartą; jį sudaro siųstuvas TX ir imtuvas RX. |
|---|---|
| Technologija | Tiesioginė optinė TX–RX interpoliacija moduliuotu infraraudonųjų spindulių pluoštu. |
| Maitinimas / išvestis | Įrenginį galima prijungti tik prie duomenų tinklo, palaikančio NICE sąsają BlueBUS, iš kurio jis gauna elektros įtampą ir siunčia išvesties signalą. |
| Srovės sąnaudos | 1 BlueBUS įrenginys |
| Aptikimo geba | Nepermatomi objektai, didesni nei 50 mm, kertantys optinę ašį tarp TX siųstuvo ir RX imtuvo mažesniu nei 1,6 m/s greičiu. |
| TX siųstuvo spinduliavimo kampas | 20° +-25% |
| RX imtuvo priėmimo kampas | Apie 20° |
| Įprastas veikimo nuotolis | 15 m, kai didžiausias TX siųstuvo ir RX imtuvo ašių nuokrypis yra +-5%, net ir esant nepalankioms oro sąlygoms |
| Didžiausias veikimo nuotolis | 30 m, kai didžiausias TX siųstuvo ir RX imtuvo ašių nuokrypis yra +-5%, esant labai geroms oro sąlygoms |
| Adresavimas | 7 poros su apsaugos funkcija ir 2 poros su komandos „Atidaryti“ funkcija |
| Naudojimas rūgščioje, sūrioje aplinkoje arba aplinkoje, kurioje padidėjusi sprogimo rizika | Ne |
| Montavimas | Vertikalus montavimas ant sienos |
| Apsaugos klasė | IP55 |
| Darbinė temperatūra | -20°C iki 55°C |
| Matmenys | 69x78x25mm |
| Svoris | 50g |

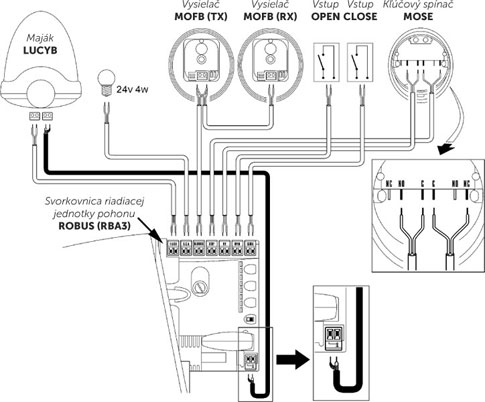

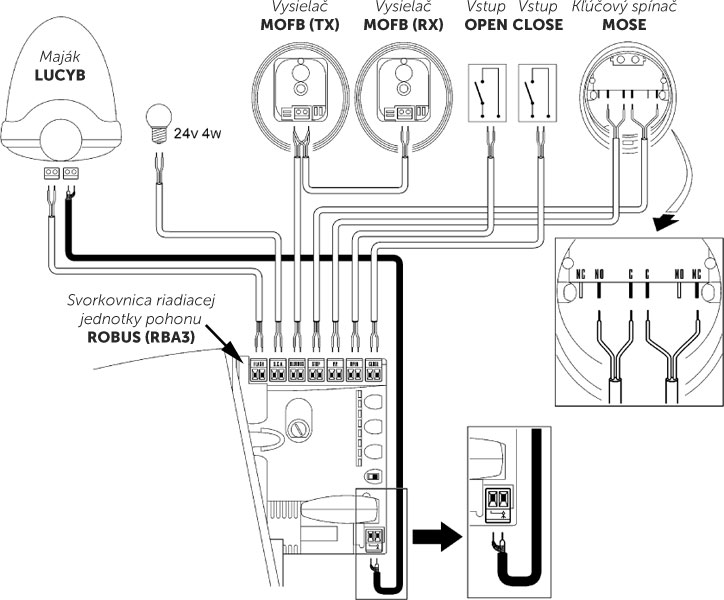

Fotoelementų prijungimas NICE MOFB su pavara NICE Robus 400, 600, 1000

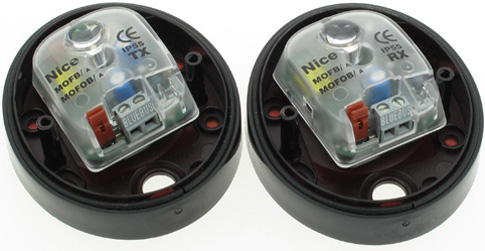

Fotoelementų vidus NICE MOFB vartų pavaroms
