NICE PLA10 – vertikalus elektrinis užraktas varstomiems vartams, NICE-PLA10
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
106,69 € su PVM
| Svoris |
|---|
| 0,80 kg |
Produkto aprašymas NICE PLA10 – vertikalus elektrinis užraktas varstomiems vartams, NICE-PLA10
NICE PLA10 elektrinė sklendė skirtas vidaus ir lauko vartams, atidaromiems automatiškai arba rankiniu būdu varstomieji vartai ir varteliai. Paprastai veikia automatiniu režimu, o ištraukus nuimamą komponentą veikia pusiau automatiniu režimu. Elektrinė sklendė skirta montuoti vertikaliai, tačiau ją galima montuoti ir horizontaliai. Horizontaliam montavimui rekomenduojame rinktis kitą modelį – elektrinė sklendė PLA11.
Instrukcijos ir dokumentai atsisiųsti
Techninė informacija
| Montavimas: | vertikalus (taip pat horizontalus) |
|---|---|
| Atstumas tarp ašių: | 70 mm nuo sklendės krašto iki cilindro ašies |
| Funkcijos: |
|
| Ritė: | Dviguba keičiama ritė, skirta nepertraukiamai apkrovai ir ilgam tarnavimo laikui. |
| Įtampa: | 12V AC |
| Konstrukcija: |
Korpusas ir mechaninis atramos elementas cinkuoto plieno. Žalvarinis liežuvėlis. |
| Cilindras: | Dvigubas arba pusinis (pusinis cilindras yra komplekte komplektacija). |

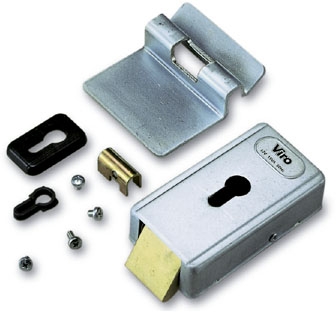

Komplektacija
NICE PLA10 elektrinės sklendės komplekte yra:
 |
|
Elektrinės sklendės naudojimo nuotraukų galerija

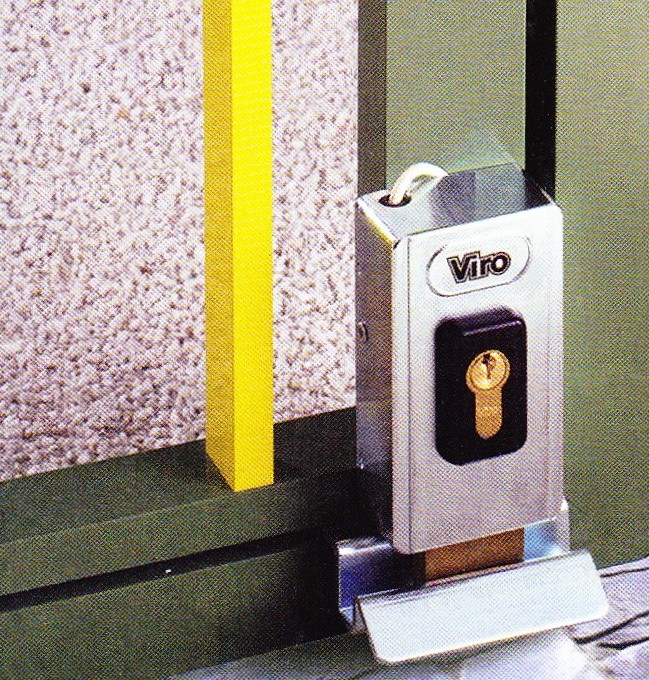

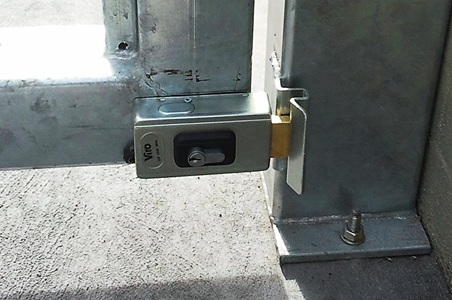

| Montavimas vertikaliai | Montavimas horizontaliai |
|---|---|
 |
 |
Elektrinės sklendės veikimas
 |

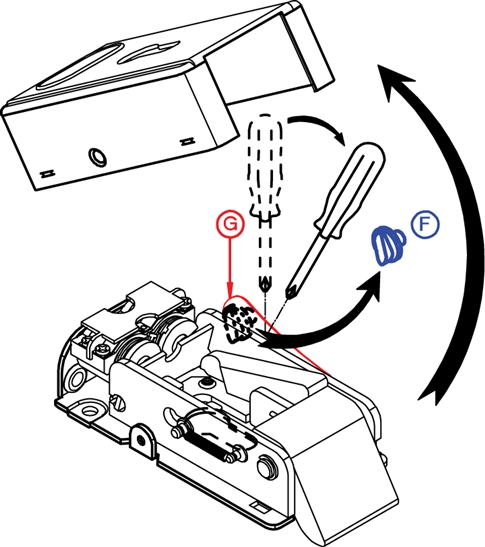

NICE PLA10 elektrinė sklendė veikia automatiniu režimu, o ištraukus nuimamą komponentą – pusiau automatiniu režimu. Automatiniu režimu sklendė atrakinama elektriniu impulsu ir užsirakina tik vėliau atidarius ir uždarius vartus. Pusiau automatiniu režimu, ištraukus nuimamą komponentą, sklendė atrakinama tik elektriniu impulsu ir po to ranka pastūmus vartų varčią. Norėdami įjungti šią funkciją, atstumkite fiksatorių G ir ištraukite plastikinį komponentą F. |
Palaikomų cilindrų matmenys

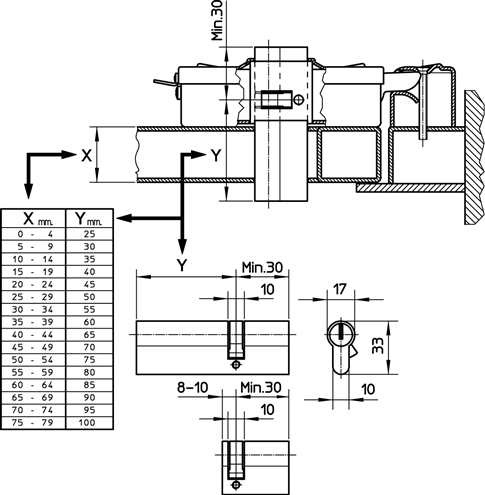

Elektrinė sklendė standartiškai tiekiama su pusiniu cilindru. Reikiamą cilindrą pasirinkite pagal toliau pateiktą lentelę. Joje nurodyta, kokio matmens cilindras tinka pagal vartų medžiagos, prie kurios tvirtinama elektrinė sklendė, storį. Taip pat galite naudoti vienpusį cilindrą, kurio matmenys pateikti brėžinyje.

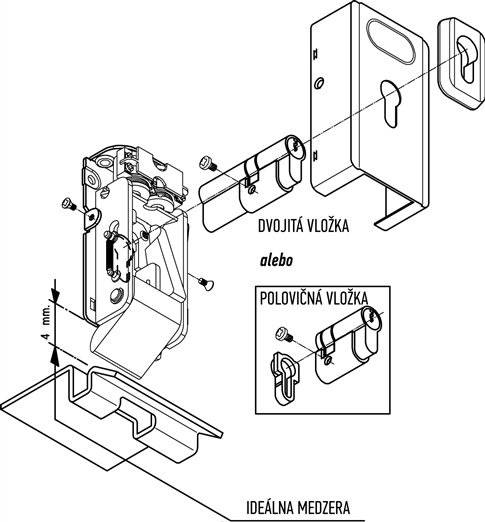

Cilindro montavimas
Pasirinkę tinkamą cilindrą, sumontuokite elektrinę sklendę pagal toliau pateiktą schemą. Palikite idealų 4 mm tarpą tarp sklendės korpuso ir mechaninės atramos elemento viršutinės dalies.

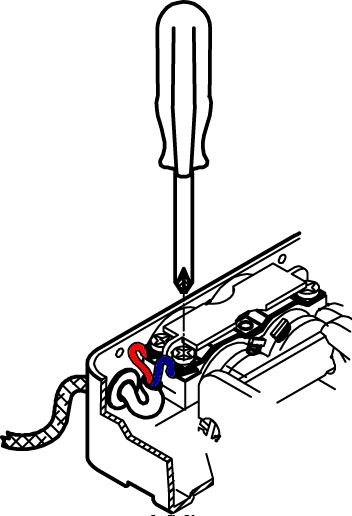

Elektrinės sklendės elektros jungimas
Prakiškite laidą per guminę angą sklendės galinėje dalyje ir prijunkite pagal paveikslėlį:
Elektrinės sklendės nuotraukų galerija

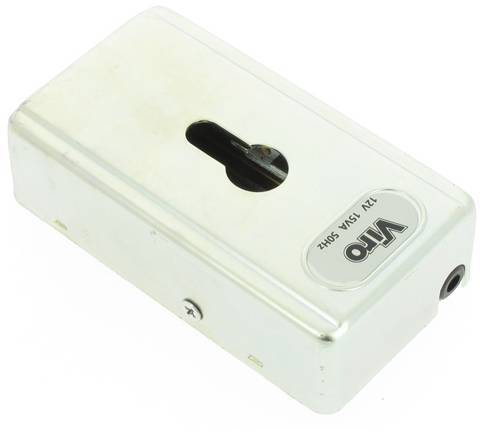

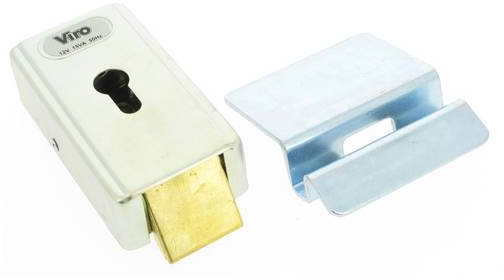

| NICE PLA10 elektrinės sklendės korpusas ir atramos elementas | NICE PLA10 elektrinės sklendės korpusas |
|---|---|
 |
 |

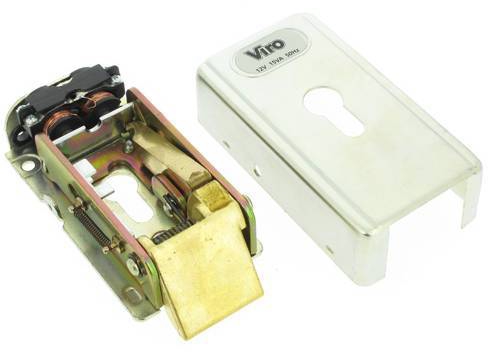

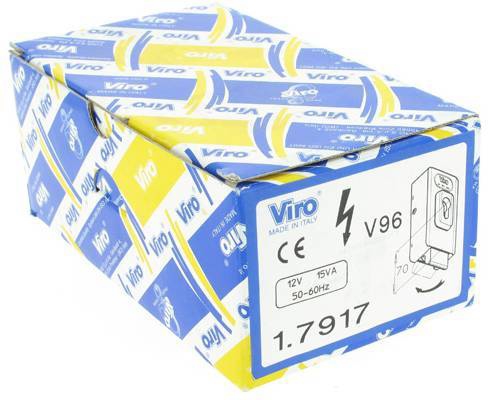

| NICE PLA10 elektrinės sklendės vidus | NICE PLA10 elektrinės sklendės dėžutė |
 |
 |

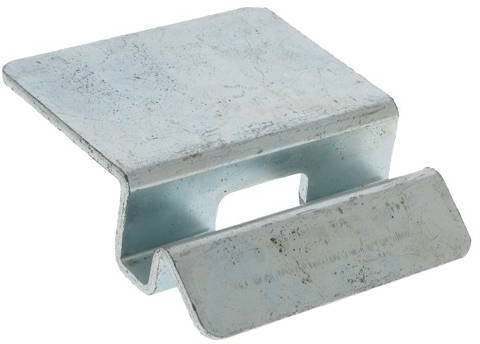

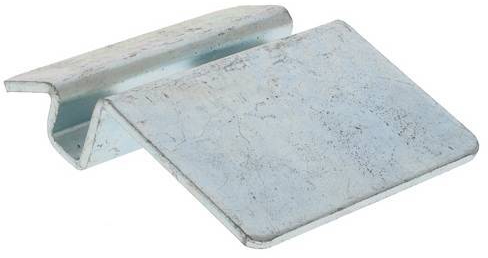

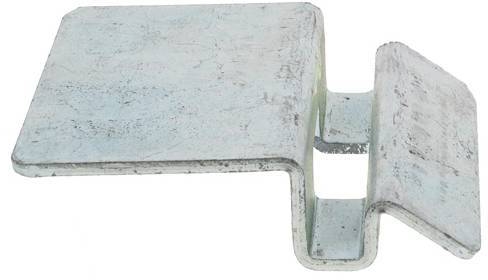

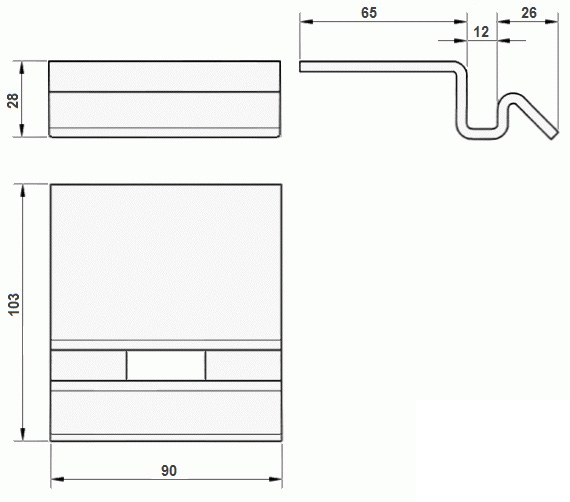

Elektrinės sklendės atramos elemento nuotraukų galerija
 |
 |
 |
 |
NICE PLA10 elektrinė sklendė skirtas vidaus ir lauko vartams, atidaromiems automatiškai arba rankiniu būdu varstomieji vartai ir varteliai. Paprastai veikia automatiniu režimu, o ištraukus nuimamą komponentą veikia pusiau automatiniu režimu. Elektrinė sklendė skirta montuoti vertikaliai, tačiau ją galima montuoti ir horizontaliai. Horizontaliam montavimui tinka pasirinkti alternatyvų elektromechaninis užraktas PLA11.
Techninė informacija
| Montavimas: | vertikalus (taip pat horizontalus) |
|---|---|
| Ašinis atstumas: | 70 mm nuo užrakto krašto iki cilindro ašies |
| Funkcijos: |
|
| Ritė: | Dviguba keičiama ritė, skirta nepertraukiamam veikimui ir ilgam tarnavimo laikui. |
| Įtampa: | 12V AC |
| Konstrukcija: |
Korpusas ir mechaninis atramos elementas cinkuotas plienas. Žalvarinis liežuvėlis. |
| Cilindras: | Dvigubas arba pusinis (pusinis cilindras yra komplekte komplektacijos). |
Komplektacija
NICE PLA10 elektromechaninio užrakto komplektą sudaro:
|
|
Elektromechaninio užrakto naudojimo nuotraukų galerija
| Vertikalus montavimas | Horizontalus montavimas |
|---|---|
|
|
Elektromechaninio užrakto funkcijos
|
NICE PLA10 elektromechaninis užraktas veikia automatiniu režimu, o ištraukus nuimamą detalę – pusiau automatiniu režimu. Automatiniu režimu užraktas atrakinamas elektriniu impulsu ir užsirakina tik vėliau atidarius ir uždarius vartus. Pusiau automatiniu režimu, ištraukus nuimamą detalę, užraktas atrakinamas tik gavus elektrinį impulsą ir vėliau rankomis pastūmus vartų varčią. Norėdami įjungti šią funkciją, atitraukite prispaudimo detalę G ir ištraukite plastikinę detalę F. |
Palaikomų cilindrų matmenys
Elektromechaninis užraktas standartiškai tiekiamas su pusiniu cilindru. Kaip pasirinkti reikiamą cilindrą, žr. toliau pateiktą lentelę. Joje pagal vartų medžiagos, prie kurios tvirtinamas elektromechaninis užraktas, storį rasite tinkamą matmenį. Taip pat galite naudoti tik vienpusį cilindrą, kurio matmenys nurodyti brėžinyje.
Cilindro įstatymas
Pasirinkę tinkamą cilindrą, įstatykite jį į elektromechaninį užraktą pagal toliau pateiktą schemą. Palikite optimalų 4 mm tarpą tarp užrakto korpuso ir mechaninio atramos elemento viršutinės dalies.
Elektromechaninio užrakto prijungimas prie elektros
Praveskite laidą pro guminę angą užrakto galinėje dalyje ir prijunkite jį, kaip parodyta paveikslėlyje:
Elektromechaninio užrakto nuotraukų galerija
| NICE PLA10 elektromechaninio užrakto korpusas ir atramos elementas | NICE PLA10 elektromechaninio užrakto korpusas |
|---|---|
|
|
| NICE PLA10 elektromechaninio užrakto vidus | NICE PLA10 elektromechaninio užrakto dėžutė |
|
|
Elektromechaninio užrakto atramos elemento nuotraukų galerija
|
|
|
|
