NICE PLA11 – horizontalus elektrinis varstomųjų vartų užraktas, NICE-PLA11
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
106,69 € su PVM
| Svoris |
|---|
| 0,80 kg |
Produkto aprašymas NICE PLA11 – horizontalus elektrinis varstomųjų vartų užraktas, NICE-PLA11
NICE PLA11 elektrinė spyna skirta automatiškai arba rankiniu būdu atidaromiems vartams, montuojamiems tiek patalpose, tiek lauke varstomieji vartai ir varteliai. Įprastai ji veikia automatiniu režimu, o ištraukus išimamą komponentą – pusiau automatiniu režimu. Elektrinė spyna skirta montuoti horizontaliai, tačiau iš esmės ją galima montuoti ir vertikaliai. Vertikaliam montavimui rekomenduojama rinktis alternatyvią elektrinę spyną PLA10.
Instrukcijos ir dokumentai atsisiųsti
Techninė informacija
| Montavimas: | horizontalus (galimas ir vertikalus) |
|---|---|
| Atstumas tarp ašių: | 70mm nuo spynos krašto iki cilindro ašies |
| Funkcijos: |
|
| Ritė: | Dviguba keičiama ritė užtikrina sklandų veikimą esant apkrovai ir ilgą tarnavimo laiką. |
| Įtampa: | 12V AC |
| Konstrukcija: |
Korpusas ir mechaninis ribotuvas cinkuoto plieno. Žalvarinis liežuvėlis. |
| Cilindras: | Dvigubas arba pusinis (pusinis cilindras yra komplekte pakuotės). |

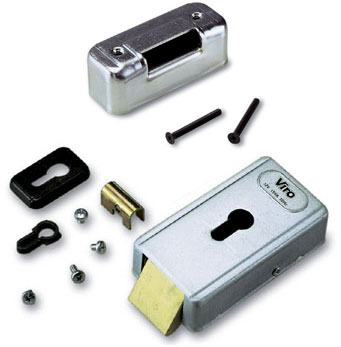

Komplekto sudėtis
NICE PLA11 elektrinės spynos komplekte yra:
 |
|
Elektrinės spynos funkcijos
 |
NICE PLA11 elektrinė spyna veikia automatiniu režimu, o ištraukus išimamą komponentą – pusiau automatiniu. Automatiniu režimu spyna atrakinama elektriniu impulsu ir užrakinama tik vėliau atidarius ir uždarius vartus. Pusiau automatiniu režimu, ištraukus išimamą komponentą, spyna atrakinama tik elektriniu impulsu ir po jo rankiniu būdu paspaudus vartų varčią. Norėdami įjungti šią funkciją, pastumkite prispaudiklį G ir ištraukite plastikinį komponentą F. |
Tinkamų cilindrų matmenys

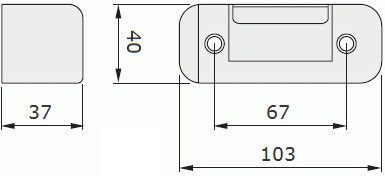

Elektrinė spyna tiekiama su pusiniu cilindru. Norėdami parinkti kitą reikiamą cilindrą, žr. toliau pateiktą lentelę. Joje pagal vartų medžiagos, prie kurios tvirtinate elektrinę spyną, storį rasite tinkamą matmenį. Taip pat galite naudoti vienpusį cilindrą, kurio matmenys nurodyti brėžinyje.
Cilindro montavimas
Pasirinkę tinkamą cilindrą, sumontuokite elektrinę spyną pagal toliau pateiktą schemą. Palikite optimalų 4mm tarpą tarp spynos korpuso ir mechaninio ribotuvo viršutinės dalies.
Elektrinės spynos prijungimas
Prakiškite laidą pro guminę angą spynos galinėje dalyje ir prijunkite jį, kaip parodyta paveikslėlyje:
Elektrinės spynos nuotraukų galerija

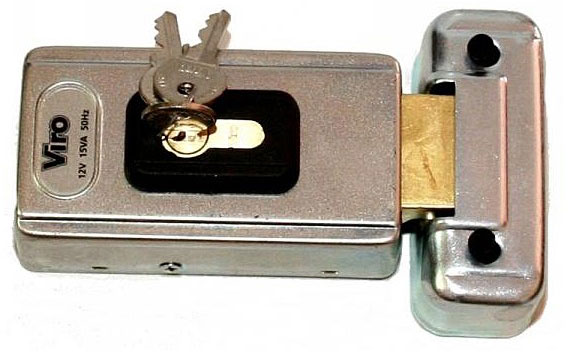

| NICE PLA11 elektrinės spynos korpusas ir ribotuvas | NICE PLA11 elektrinės spynos korpusas |
|---|---|
 |
 |
| NICE PLA11 elektrinės spynos vidus | NICE PLA11 elektrinės spynos dėžutė |
 |
 |

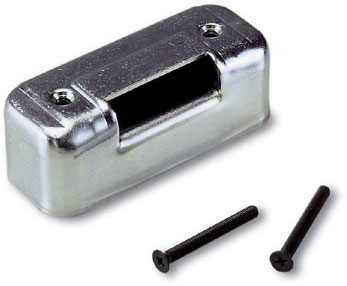

Elektrinės spynos ribotuvo nuotraukų galerija
 |
 |
NICE PLA11 elektrinė spyna skirta automatiškai arba rankiniu būdu atidaromiems vartams, montuojamiems tiek patalpose, tiek lauke varstomieji vartai ir varteliai. Įprastai ji veikia automatiniu režimu, o ištraukus išimamą komponentą – pusiau automatiniu režimu. Elektrinė spyna skirta montuoti horizontaliai, tačiau iš esmės ją galima montuoti ir vertikaliai. Vertikaliam montavimui rekomenduojama rinktis alternatyvią elektrinę spyną PLA10.
Techninė informacija
| Montavimas: | horizontalus (galimas ir vertikalus) |
|---|---|
| Atstumas tarp ašių: | 70mm nuo spynos krašto iki cilindro ašies |
| Funkcijos: |
|
| Ritė: | Dviguba keičiama ritė užtikrina sklandų veikimą esant apkrovai ir ilgą tarnavimo laiką. |
| Įtampa: | 12V AC |
| Versija: |
Korpusas ir mechaninis atramos elementas galvaniškai cinkuotas plienas. Žalvarinis liežuvėlis. |
| Cilindras: | Dvigubas arba pusinis (pusinis yra komplekte komplektacija). |
Komplektacija
NICE PLA11 elektromechaninės spynos komplektą sudaro:
|
|
Elektromechaninės spynos funkcijos
|
Elektromechaninė spyna NICE PLA11 veikia automatiniu režimu, o išėmus nuimamą komponentą – pusiau automatiniu režimu. Automatiniu režimu spyna atrakinama elektriniu impulsu ir užsirakina tik po to, kai vartai atidaromi ir uždaromi. Pusiau automatiniu režimu, išėmus nuimamą komponentą, spyna atrakinama tik elektriniu impulsu ir vėliau ranka pastūmus vartų varčią. Norėdami įjungti šią funkciją, atitraukite spaudiklį G ir ištraukite plastikinį komponentą F. |
Palaikomų cilindrų matmenys
Elektromechaninė spyna tiekiama su pusiniu cilindru. Norėdami parinkti kitą reikiamą cilindrą, žr. toliau pateiktą lentelę, kurioje pagal vartų medžiagos, prie kurios tvirtinate elektrinę spyną, storį rasite tinkamą matmenį. Taip pat galite naudoti tik vienpusį cilindrą, kurio matmenys nurodyti brėžinyje.
Cilindro montavimas
Pasirinkę tinkamą cilindrą, sumontuokite elektromechaninę spyną pagal toliau pateiktą schemą. Išlaikykite idealų 4 mm tarpą tarp spynos korpuso ir mechaninės atramos viršutinės dalies.
Elektromechaninės spynos elektros jungimas
Prakiškite laidus pro guminę angą spynos galinėje dalyje ir prijunkite kabelį, kaip parodyta paveikslėlyje:
Elektromechaninės spynos nuotraukų galerija
| NICE PLA11 elektromechaninės spynos korpusas ir atrama | NICE PLA11 elektromechaninės spynos korpusas |
|---|---|
|
|
| NICE PLA11 elektromechaninės spynos vidus | NICE PLA11 elektromechaninės spynos dėžutė |
|
|
Elektromechaninės spynos atramos nuotraukų galerija
|
|
