NICE ROX 1000 – atskira pavara stumdomiesiems vartams (A)
| Produkto prieinamumas: | į klausimą | Prekė gali būti neprieinama, susisiekite su mumis jei reikia daugiau informacijos. |
|---|
į klausimą
426,45 € su PVM
| Svoris |
|---|
| 13 kg |
Produkto aprašymas NICE ROX 1000 – atskira pavara stumdomiesiems vartams (A)
Galimas pakaitalas!
NICE Rox ROX1000 pakeistas naujesniu modeliu NICE ROBO1000.
NICE ROX1000 yra atskira elektromechaninė pavara stumdomiesiems vartams su 230 V AC varikliu, integruotu valdymo bloku ROA40R10 ir radijo imtuvu. Vartus sustabdo mechaniniai galiniai jungikliai, valdomi ant krumpliastiebio pritvirtintų ribotuvų. Jis negrįžtamas; dingus elektrai, jis atblokuojamas raktu.
Kokiems stumdomiesiems vartams tinka ROX1000
Vartams, kurių masė siekia iki 1 000 kg ir 8 m ilgio jei laikomasi montavimo ir eksploatavimo sąlygų. Įprastai rekomenduojama rinktis vartus, kurių ilgis neviršija 5 m; ilgesniems vartams reikia atskirai įvertinti pasipriešinimą, ciklų skaičių ir inerciją. Vien svoris tinkamumo negarantuoja.
Vartai turi judėti tolygiai, neužstrigti ir nejudėti savaime, kai juos stumiate ranka. Jų pajudėjimui ir judėjimui reikalinga jėga neturi viršyti 25 % konkrečios variklio versijos galimos jėgos. Pavara nepakeičia ratukų, kreipiančiosios ar kreivo krumpliastiebio remonto.
| Vartų ilgis | Maks. ciklų per valandą | Maks. iš eilės atliekamų ciklų |
|---|---|---|
| Iki 4 m | 40 | 20 |
| Daugiau kaip 4 iki 6 m | 25 | 13 |
| Daugiau kaip 6 iki 8 m | 20 | 10 |
Lentelė taikoma 230 V ROX1000 pavarai, laikantis variklio instrukcijoje nurodytų sąlygų. Nominalioji vertė – 20 ciklų per valandą, o maksimali nepertraukiamo veikimo trukmė – 4 minutės. Ciklas – tai atidarymas ir uždarymas; dėl didesnio pasipriešinimo ar aukštesnės temperatūros leistina veikimo trukmė gali sutrumpėti.
ROA40R10 ir skirtumai nuo senesnių plokščių
Toliau pateiktos instrukcijos skirtos ROA40R10 plokštei su PROGRAM mygtuku, IBT4N jungtimi ir 10 DIP jungiklių. Senesnė ROA39 plokštė turi kitokias funkcijas. Prieš keisdami nustatymus patikrinkite po dangčiu esančios plokštės žymėjimą.
ROA40R10 leidžia rankiniu būdu nustatyti jėgą ir veikimo laiką, automatiškai uždaryti vartus, pasirinktinai įjungti lėtą pajudėjimą ir sulėtinimą bei dalinį atidarymą pėstiesiems. Pagrindinio judėjimo greičio negalima tolygiai reguliuoti. Komandas galima perduoti per SbS įvestį naudojant bel potencialo kontaktą; profesionaliam konfigūravimui galima naudoti IBT4N su OVIEW.

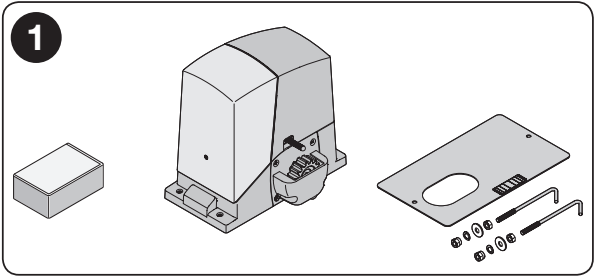

Kas įeina į atskiros pavaros komplektą
Viena ROX1000 pavara su integruota elektronika ir imtuvu, pagrindo plokštė, inkarai ir paveikslėlyje parodytos tvirtinimo detalės, atblokavimo raktai bei galinių jungiklių ribotuvai. Nuotolinio valdymo pultelį, fotoelementus, švyturėlį ir krumpliastiebį galima įsigyti atskirai arba komplekte.
ROX1000 komplektai
| Komplektas | Komplektacija |
|---|---|
| B komplektas | Pavara ir FLO2R-S pultelis |
| C komplektas | Papildomai – EPM fotoelementai |
| D komplektas | Papildomai – EPM fotoelementai ir ELAC švyturėlis |
| E komplektas | EPM fotoelementai ir 4 × LZ-1-1 krumpliastiebis |
| F komplektas | EPM fotoelementai, ELAC švyturėlis ir 4 × LZ-1-1 krumpliastiebis |
Kiekviename iš nurodytų komplektų yra vienas variklis ir vienas FLO2R-S. Krumpliastiebio ilgį parinkite pagal visą vartų eigą, įskaitant išsikišimą; komplekte esančių keturių dalių gali neužtekti visiems vartams.
Pavaros ir krumpliastiebio montavimas
Montavimo, elektros jungimo ir bandymo darbus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus atjunkite maitinimą. Pagrindas turi būti tvirtas, lygus ir ne užliejamoje vietoje. Vartams būtini tvirti ribotuvai abiejuose galuose, kreipiančioji ir apsauga nuo nuvažiavimo nuo bėgio ar pakėlimo.

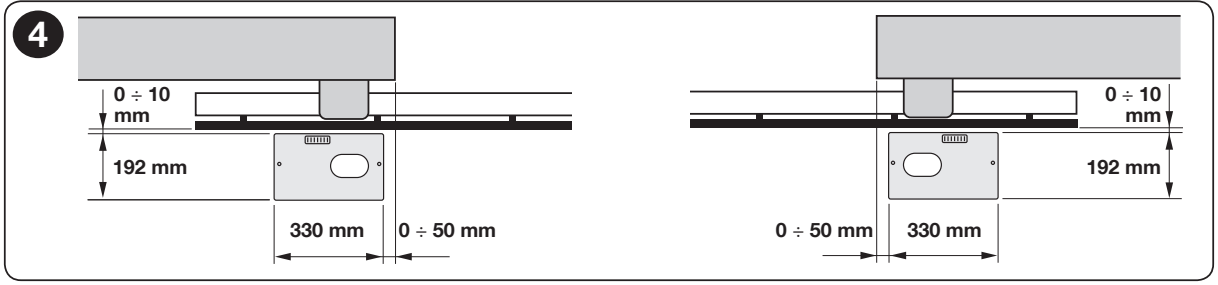

- Paruoškite pagrindą, kabelių apsauginius vamzdžius ir jų vietą pagal krumpliastiebio padėtį. Variklis ir pagrindo plokštė turi būti lygiagretūs vartų varčiai.

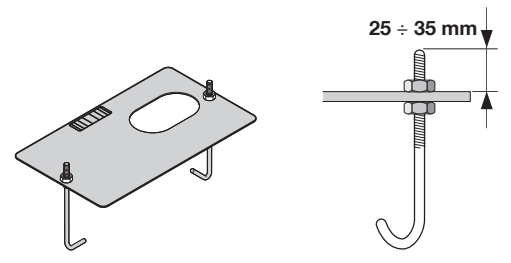

- Dviem inkarams pritvirtinti prie plokštės naudokite veržles iš viršaus ir apačios. Viršutinis sriegis turi išsikišti 25–35 mm kaip parodyta paveikslėlyje.
- Įbetonuokite plokštę horizontaliai. Prieš montuodami variklį, palaukite, kol betonas visiškai sukietės.
- Uždėkite variklį ir poveržles, o veržles kol kas tik lengvai priveržkite. Aukštį sureguliuokite reguliavimo varžtais.
- Atblokuokite variklį. Tvirtinkite krumpliastiebį atkarpomis, rankomis judindami vartus, kad jis būtų tiesus.

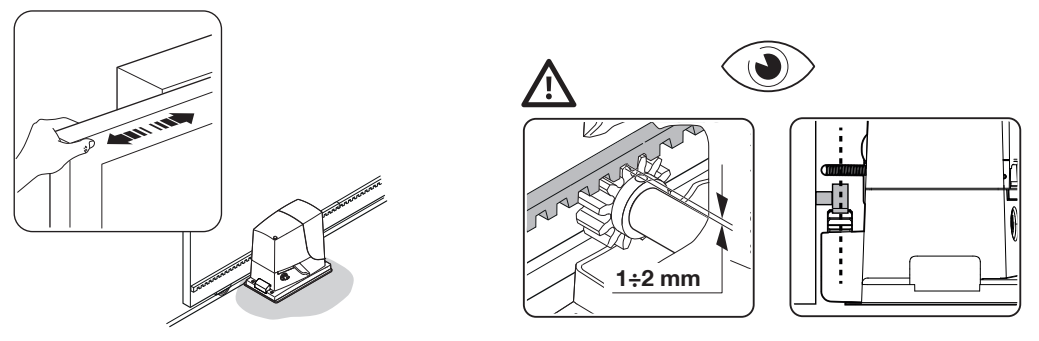

- Per visą eigą tarp krumpliastiebio ir krumpliaračio palikite 1–2 mm tarpą. Vartų svoris neturi remtis į pavarą. Tik rankiniu būdu patikrinę visas atkarpas, galutinai priveržkite veržles ir uždėkite dangtelius.

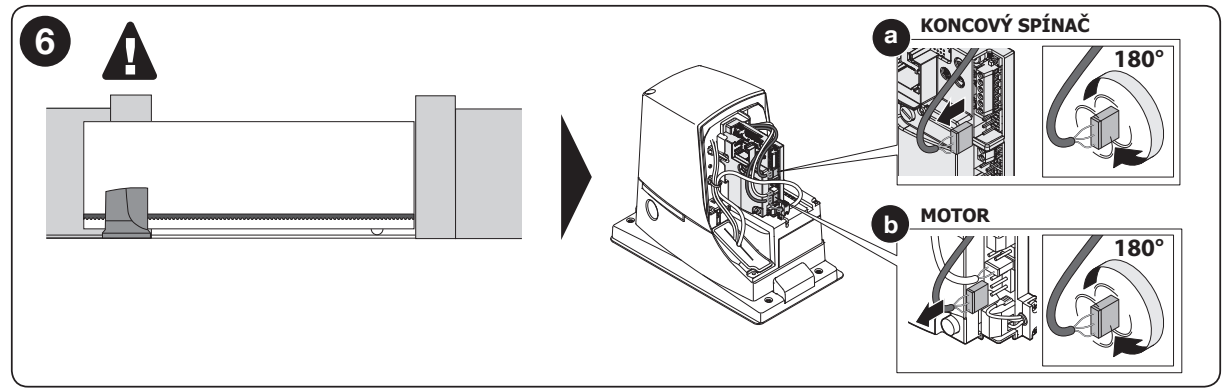

Montavimas dešinėje arba kairėje
Gamykloje pavara paruošta montuoti dešinėje pusėje, kaip parodyta brėžinyje. Montuojant kairėje, technikas, atjungęs maitinimą, pasuka variklio jungtį ir galinių jungiklių jungtį 180° kaip parodyta paveikslėlyje. Tai nėra PE apsauginio laidininko ar maitinimo tinklo įvado sukeitimas.

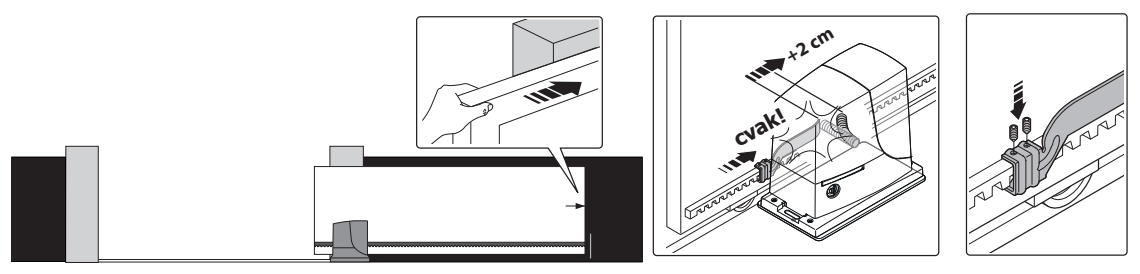

Galinių jungiklių nustatymas
- Atjungę maitinimą ir atblokavę pavarą, rankiniu būdu atidarykite vartus taip, kad jie liktų 2–3 cm iki fiksuoto mechaninio atramos ribotuvo.
- Stumkite atidarymo ribotuvo plokštelę išilgai krumpliastiebio, kol suveiks galinis jungiklis ir išgirsite spragtelėjimą.
- Nuo šios vietos pastumkite ją dar mažiausiai 2 cm ta pačia kryptimi ir pritvirtinkite varžtais.
- Tą pačią procedūrą atlikite uždarymo pusėje.
- Išbandę variklį, patikrinkite, ar vartai saugiai sustoja, atsižvelgdami į inerciją. Galinis jungiklis nepakeičia fiksuoto atramos ribotuvo.

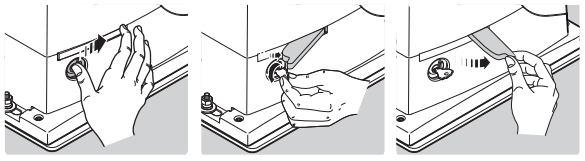

Rankinis atidarymas dingus elektrai
- Sustabdykite vartus, išjunkite maitinimą ir prilaikykite juos, kad patys nepajudėtų.
- Pastumkite spynos dangtelį, įkiškite raktą ir pasukite jį, kaip parodyta paveikslėlyje. Ištraukite atblokavimo rankenėlę.
- Vartus judinkite rankiniu būdu. Įsitikinkite, kad visa eiga laisva, o vartų varčia stabili.

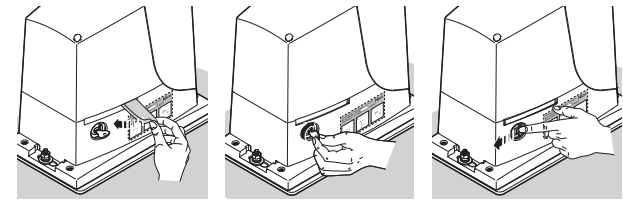

- Norėdami vėl užfiksuoti pavarą, įstumkite rankenėlę, užrakinkite, ištraukite raktą ir uždarykite dangtelį. Prieš duodami automatinę komandą patikrinkite, ar pavara užfiksuota.

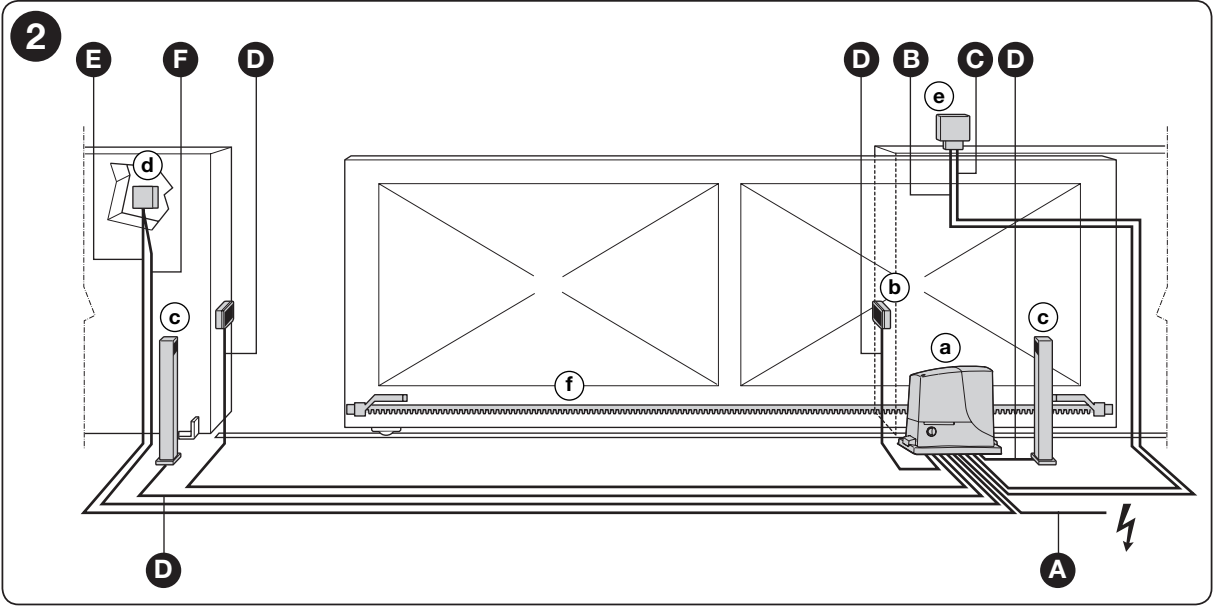

Elektros kabelių tipai
| Grandinė | Kabelio tipas | Maksimalus ilgis |
|---|---|---|
| A – maitinimas | 3 × 1,5 mm² | 30 m |
| B – švyturėlis | 2 × 1,5 mm² | 10 m |
| C – antena | Koaksialinis RG58 | 10 m, rekomenduojama mažiau nei 5 m |
| D – fotodavikliai TX / RX | 2 × 0,25 / 4 × 0,25 mm² | 30 m |
| E/F – raktinis jungiklis | 2 kabeliai 2 × 0,5 mm² arba vienas 4 × 0,5 mm² | 20 m |
Jei maitinimo tinklo įvadas ilgesnis nei 30 m, naudokite didesnio skerspjūvio kabelį, pavyzdžiui, 3 × 2,5 mm², ir pagal instrukciją įrenkite apsauginį įžeminimą prie automatikos. Pavara yra I klasės ir jai būtinas PE laidininkas. Maitinimo ir signalinius kabelius tieskite atskirai, apsaugokite nuo ištraukimo ir vandens patekimo.
Mažosios raidės žymi įrenginius: a – variklis, b – fotodavikliai, c – jų stulpeliai, d – raktinis jungiklis arba klaviatūra, e – švyturėlis, f – krumpliastiebis.

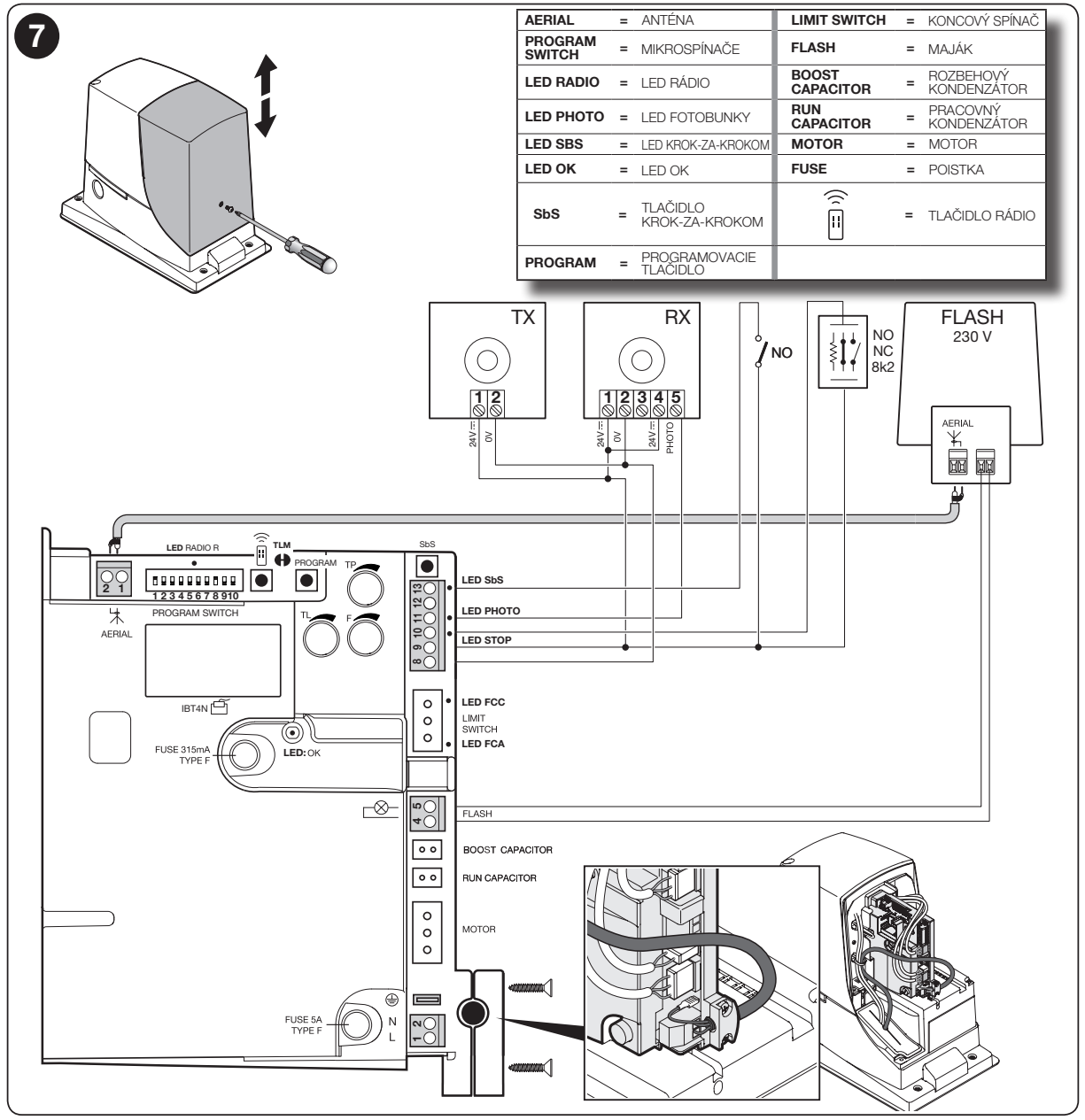

ROA40R10 prijungimas ir poliškumas
| 8 / 9 – priedai | 8 = − (0 V), 9 = +24 V DC, tolerancija ±10 %, bendra apkrova – ne daugiau kaip 100 mA. |
|---|---|
| 9 / 10 – STOP | Išmokstama NO, NC arba 8,2 kΩ įvestis; daugiau informacijos pateikta toliau. |
| 9 / 11 – PHOTO | Fotodaviklių potencialo neturintis NC kontaktas. Užsidarant vartams ir nutrūkus spinduliui, judėjimas pakeičiamas priešinga kryptimi. |
| 8 / 12 – Phototest | 8 = minusas, 12 = perjungiamas pliusas TX maitinimui, ne daugiau kaip 100 mA. RX lieka prijungtas prie 8−/9+. |
| 9 / 13 – SbS | Potencialo neturinti NO komanda veiksmams po vieną. Į įvestį nepaduokite išorinės įtampos. |
| 4 / 5 – FLASH | 230 V AC, švyturėlis su integruotu mirksėjimo valdymu, ne daugiau kaip 60 W; pavyzdžiui, NICE ELAC. AC grandinėje nėra pliuso ir minuso poliškumo. ELDC šiai išvesčiai netinka. |
| 1 / 2 – antena | Integruoto imtuvo koaksialinė įvestis. Vidurinį laidininką ir ekraną prijunkite pagal schemą; tai nėra +/− maitinimo jungtis. |
Po dangteliu palikite maždaug 20–30 cm laidų atsargą ir tinkamai juos pritvirtinkite. Baigę bandymus uždėkite dangtelį ir priveržkite varžtą. Variklio ir kondensatorių išvadai nėra skirti priedams maitinti.
EPM fotodavikliai ir Phototest funkcija
ROX naudoja įprastus relinius fotodaviklius, pavyzdžiui, NICE EPM. Dviejų laidų EPMB negalima jungti tiesiogiai kaip BlueBUS įrenginių. EPM TX ir RX maitinimo gnybtai yra 1 pliusas / 2 minusas. RX išėjimo kontaktą prijunkite taip: 4 COM → 9, o 5 NC → 11 centrinėje plokštėje.

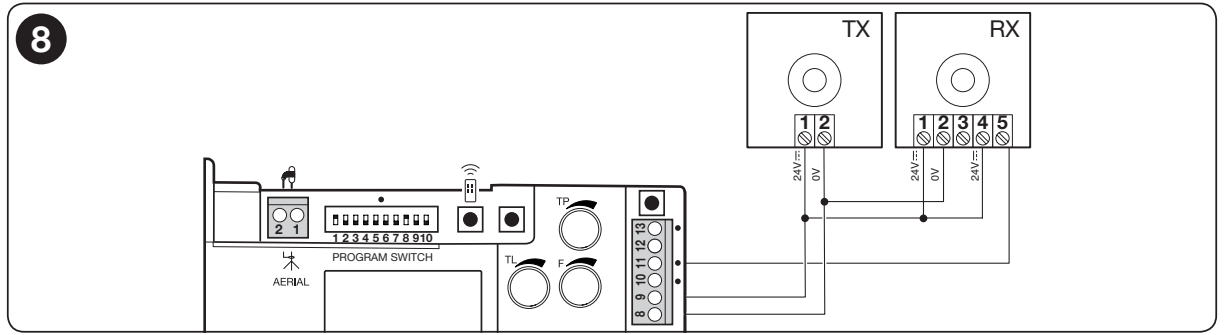

Kai Phototest funkcija nenaudojama
TX ir RX maitinkite iš 9+ ir 8−. Imtuvo NC kontaktą prijunkite tarp 9 ir 11.

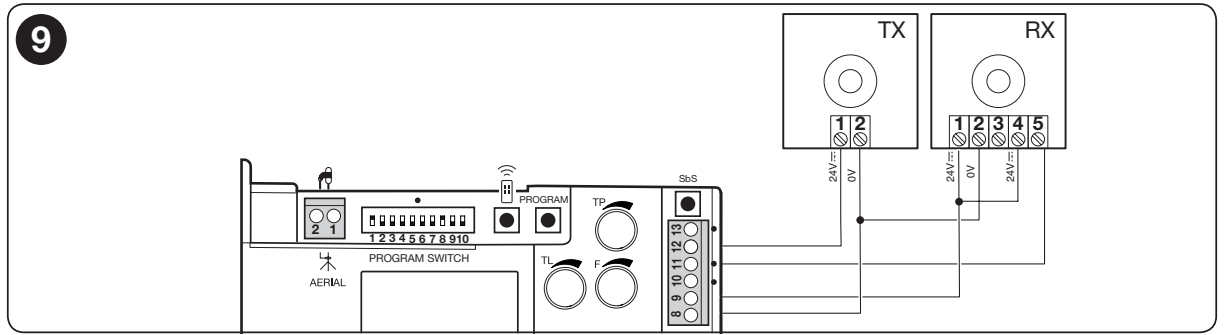

Kai naudojama Phototest funkcija
RX lieka prijungtas prie 9+ / 8−, TX maitinamas iš perjungiamojo išėjimo 12+ / 8−. Prieš judėdamas valdymo blokas patikrina fotoelementų veikimą; jei bandymas nesėkmingas, vartai nepajuda. EPM įrenginiams, maitinamiems šia nuolatine įtampa, palikite SYNC trumpiklį pradinėje padėtyje; EPM sinchronizavimo režimas skirtas kintamajai srovei. Atlikę pakeitimą, atlikite įrenginių nuskaitymą.
Bandymo metu pertraukite spindulį prie siųstuvo, prie imtuvo ir per vidurį. Technikas patikrina reakciją uždarant vartus, o įjungus DIP6 funkciją – ir juos atidarant.
STOP įėjimas ir įrenginių pridėjimas
STOP įėjimas 9/10 mokymo metu atpažįsta NO, NC arba 8,2 kΩ varžą. Nukrypus nuo įsimintos būsenos, vartai sustoja ir trumpam pakeičia judėjimo kryptį. Pridėję arba pašalinę STOP įrenginį ar pakeitę PHOTO, mokymą atlikite iš naujo.
- Keli NO kontaktai jungiami lygiagrečiai.
- Keli NC kontaktai jungiami nuosekliai.
- Varžinės saugos briaunos jungiamos pagal jų instrukciją, užtikrinant 8,2 kΩ galinę varžą.
- Jungiant NO ir NC kartu, lygiagreti NC šaka jungiama per 8,2 kΩ varžą. Tokį derinį technikas turi suprojektuoti pagal saugos funkciją.
III kategorijos saugos funkcijai gamintojas šį prijungimo būdą leidžia tik naudojant įrenginius su pastovia 8,2 kΩ varža. Vien trumpiklis ar kontaktas nepakeičia visos sistemos įvertinimo. Phototest, tinkamai prijungus, leidžia išsamiau tikrinti fotoelementus; po kiekvieno įsikišimo saugą reikia patikrinti iš naujo.
Pirmasis paleidimas ir įrenginių nuskaitymas
- Išjungę maitinimą, patikrinkite tinklo ir PE jungtis, montavimą dešinėje arba kairėje, galinių jungiklių juosteles, STOP ir fotoelementus.
- Rankiniu būdu pastumkite vartus maždaug iki eigos vidurio ir užfiksuokite pavarą. Atlaisvinkite pravažiavimą ir įjunkite maitinimą.
- Įprastai neveikiant vartams, žalias OK šviesos diodas turi mirksėti kartą per sekundę. PHOTO ir STOP turi šviesti; FCA/FCC šviečia, kai galiniai jungikliai neaktyvinti, o atitinkamas indikatorius užgęsta juos suaktyvinus.
- Laikykite nuspaudę PROGRAM. Maždaug po 3 s OK pradės greitai mirksėti; mygtuką vis dar laikykite nuspaudę.
- Palaukite, kol STOP švies, o OK nuolat švies žaliai. Atleiskite PROGRAM per 10 s. Trys žali blyksniai patvirtina sėkmingą veiksmą, penki raudoni – nesėkmingą įsiminimą.
- Trumpa komanda patikrinkite, ar judėjimo kryptis teisinga ir ar veikia galiniai jungikliai. Įvykus klaidai, sustabdykite vartus ir prieš taisydami atjunkite maitinimą.
- Nustatykite TL/TP/F ir norimas funkcijas. Pakeitę DIP1/2 arba STOP/PHOTO jungtis, pakartokite mokymą, tada atlikite išsamius bandymus.
Įrenginių nuskaitymo metu atpažįstami saugos įėjimai. Judėjimo eigą nustatykite galinių jungiklių juostelėmis ir darbo laiku TL.
TL, TP, F ir DIP jungiklių nustatymai
| TL – darbo laikas | Nustatykite visai vartų eigai, palikdami maždaug 2–3 s atsargą. Jei naudojamas lėtinimas, laiką nustatykite taip, kad lėtinimas prasidėtų maždaug 50–70 cm iki galinio jungiklio. |
|---|---|
| TP – pauzė | Automatiniu režimu nustato laukimo laiką iki automatinio uždarymo. |
| F – jėga | Nustato variklio galią. Šį nustatymą keičia technikas, matuodamas jėgas ir tikrindamas saugos įtaisus, o ne spręsdamas stringančių vartų problemą. |
Gamykloje nustatytas numatytasis režimas yra pusiau automatinis: DIP1 ON, DIP2–10 OFF. Jungiklius keiskite atjungę maitinimą.
| DIP1 | DIP2 | Režimas |
|---|---|---|
| OFF | OFF | Rankinis – vartai juda tik laikant nuspaudus valdymo mygtuką |
| ON | OFF | Pusiau automatinis |
| OFF | ON | Automatinis su TP pauze |
| ON | ON | Automatinis + visada uždaryti; atkūrus maitinimą, vartai uždaromi po 5 s |
| DIP | Funkcija, kai įjungta (ON) |
|---|---|
| 3 | Daugiabučio režimas: atidarant vartus gautos komandos jų nesustabdo; tai netaikoma rankiniam valdymui. |
| 4 | Įspėjamasis mirksėjimas prieš judėjimą – 5 s, rankiniu režimu – 2 s. |
| 5 | Uždarymas atlaisvinus fotoelementą: automatiniu režimu pauzė sutrumpinama iki 5 s; pusiau automatiniu režimu, fotoelementui suveikus uždarant vartus, gali būti inicijuotas uždarymas po TP laiko. |
| 6 | Fotoelementai veikia ir vartus atidarant. |
| 7 | Švelnus paleidimas. |
| 8 | Lėtinimas eigos pabaigoje; taip pat sumažėja pasiekiamas sukimo momentas, todėl TL turi būti nustatytas tinkamai. |
| DIP9 | DIP10 | Stabdymas |
|---|---|---|
| OFF | OFF | Išjungta |
| OFF | ON | Silpnas |
| ON | OFF | Vidutinis |
| ON | ON | Stiprus |
Kai DIP8 įjungtas, lėtinimo metu greitis sumažėja iki 30 % vardinio greičio o variklio sukimo momentas – maždaug iki 70 %. Jei vartams reikia didelio sukimo momento, šiame etape jie gali sustoti; technikas turi patikrinti, ar vartai patikimai pasiekia galinį jungiklį.
Pakeitę DIP1/2, atlikite įrenginių mokymą. TLM trumpiklio keitimą ir išplėstinius techninės priežiūros nustatymus turi atlikti technikas pagal montavimo vadovą.
Integruotas imtuvas ir nuotolinio valdiklio susiejimas
433,92 MHz imtuvas palaiko FLO, FLOR, O-CODE ir HCS SMILO. Pirmasis įrašytas nuotolinio valdymo pultas nustato kodų šeimą; kiti pultai turi būti su ja suderinami. Skirtingų šeimų pultai nederinami vien dėl to, kad veikia tuo pačiu dažniu.
Pavyzdžiui, suderinami šie modeliai: FLO2R-S, FLO4R-S, FLO2, FLO4 ir SMILO SM2. FLO naudoja fiksuotą kodą, o FLOR ir SMILO – kintamąjį. Keisdami senąjį RO500, pirmiausia patikrinkite naudojamų nuotolinio valdymo pultų šeimą.
1 režimas – viso nuotolinio valdymo pulto įrašymas
- Plokštėje laikykite nuspaudę mygtuką RADIO maždaug 4 s, kol užsidegs radijo LED, tada atleiskite.
- Per 10 s maždaug 3 s palaikykite bet kurį programuojamo nuotolinio valdymo pulto mygtuką. Trys LED mirktelėjimai patvirtina įrašymą.
- Kitą tos pačios šeimos nuotolinio valdymo pultą galima įrašyti per kitą 10 sekundžių intervalą; kitu atveju palaukite, kol procesas baigsis.
ROA40R10 1 režime mygtukams priskirta: 1 – žingsnis po žingsnio, 2 – dalinis atidarymas, 3 – atidarymas, 4 – uždarymas. Vieno ir dviejų mygtukų nuotolinio valdymo pultai turi tik atitinkamas pirmąsias komandas.
2 režimas – atskiras mygtukas
Trumpais paspaudimais pasirinkite komandą mygtuku RADIO: 1 kartą – žingsnis po žingsnio, 2 kartus – dalinis atidarymas, 3 kartus – atidarymas, 4 kartus – uždarymas, 5 kartus – STOP. Mirktelėjimų skaičius turi atitikti pasirinktą komandą. Per 10 s maždaug 3 s palaikykite norimą nuotolinio valdymo pulto mygtuką; trys mirktelėjimai patvirtins įrašymą.
Vienas greitas mirktelėjimas reiškia, kad kodas jau įrašytas, šeši – nesuderinamą šeimą, o aštuoni – pilną atmintį. Imtuvas 1 režimu gali įrašyti iki 100 nuotolinio valdymo pultų. Daugiau informacijos apie procedūras rasite NICE nuotolinio valdymo pultų susiejimo vadove.
Nuotolinio valdymo pultų ištrynimas
Kai radijo atmintis atrakinta, palaikykite RADIO: LED užsidegs, užges ir sumirksės tris kartus. Atleiskite mygtuką per trečią mirktelėjimą. Penki mirktelėjimai patvirtina, kad visi nuotolinio valdymo pultai ištrinti. Tai nėra pavaros nustatymų atkūrimas. Jei atmintis užrakinta, atlikite montavimo vadove nurodytą atrakinimo procedūrą.
Priedai ir senesnio ROBO pakeitimas
Keičiant NICE ROBO RO500 dažnai galima palikti esamus priedus, tačiau technikas turi patikrinti įtampą, srovės sąnaudas, kontaktų tipą ir kodavimą.
| Fotoelementai | EPM arba tinkama relinė NC pora. Maitindami 24 V DC, laikykitės poliškumo ir srovės ribos. |
|---|---|
| Įspėjamoji lemputė | ELAC prie 230 V AC FLASH išėjimo. Senos 12/24 V įspėjamosios lemputės negalima tiesiogiai jungti prie šio išėjimo. |
| Raktinis jungiklis / išorinis modulis | Be potencialo NO kontaktas prie 9/13. Išorinio modulio maitinimas turi atitikti jo reikalavimus ir 100 mA ribą. |
| Dantyta juosta | 4 modulis, tinkamas ilgis ir 1–2 mm tarpas. Taip pat patikrinkite esamos dantytos juostos nusidėvėjimą ir aukštį. |
| Priežiūra | IBT4N su OVIEW. Prieš prijungdami atjunkite maitinimą. |
Norint sujungti su išmaniąja sistema, būtina patikrinti konkretų modulį ir reikiamas komandas. ROX imtuvas neturi jungties įkišamam OXIBD moduliui, todėl naujesnių BlueBUS pavarų funkcijų negalima automatiškai perkelti į jį.
ROA40R10 diagnostika
| OK LED | Reikšmė ir veiksmai |
|---|---|
| Nešviečia | Patikrinkite maitinimą ir saugiklius; prieš keisdami saugiklį pašalinkite galimą trumpąjį jungimą. |
| Žalia – kartą per sekundę | Įprasta parengties būsena. Du greiti žali mirktelėjimai rodo, kad pasikeitė įėjimo būsena. |
| 1 raudonas mirktelėjimas | Mokymas nepavyko arba pakeista DIP1/2 padėtis: patikrinkite įėjimus ir pakartokite mokymą. |
| 2 raudoni mirktelėjimai | PHOTO blokuoja judėjimą; pašalinkite kliūtį ir patikrinkite fotoelementus. |
| 4 raudoni mirktelėjimai | Suveikė STOP; patikrinkite saugos įtaisą. |
| 5 raudoni mirktelėjimai | Vidinių parametrų klaida. Palaukite bent 30 s; jei gedimas išlieka, kreipkitės į techninę priežiūrą ir atkurkite nustatymus. |
| 7 raudoni mirktelėjimai | Vidinės grandinės klaida arba režimo pakeitimas. Atjunkite maitinimą, patikrinkite būklę ir nustatymus; jei problema kartojasi, kreipkitės į techninę priežiūrą. |
| 8 raudoni mirktelėjimai | Aktyvi komanda, neleidžianti atlikti kito judesio; patikrinkite nuotolinio valdymo pultą arba kontaktą. |
Jei suveikia PHOTO arba STOP, šviečianti LED reiškia, kad įėjimas parengtas, o užgesusi – suveikimą arba klaidą. SbS šviečia, kol aktyvi komanda. FCA/FCC užgęsta suveikus atitinkamam galiniam jungikliui. Jei ne mokymo metu OK nuolat šviečia raudonai arba žaliai, reikia patikrinti gedimą.
Nustatymų atkūrimas
Nustatymus atkuria technikas tik nustatęs gedimo priežastį. Kai variklis stovi, jis atjungia maitinimą, palaiko PROGRAM ir vėl įjungia maitinimą. OK užsidegus ir užgesus, LED sumirksi tris kartus; PROGRAM atleiskite per trečią mirktelėjimą. Penki mirktelėjimai patvirtina nustatymų atkūrimą.
Ši procedūra neištrina nuotolinio valdymo pultų, bet panaikina radijo atminties užraktą. Prieš vėl naudodami, iš naujo nustatykite funkcijas, išmokykite įrenginius ir atlikite bandymus. Nuotolinio valdymo pultams ištrinti skirtas atskiras RADIO mygtukas.
Bandymas, naudojimas ir priežiūra
Prieš perduodamas įrenginį technikas kelis kartus patikrina visą judėjimo ciklą, galinius ir mechaninius ribotuvus, atblokavimą, fotoelementus/Phototest, STOP ir išmatuoja smūgio jėgas. Jis patikrina, ar po maitinimo trikties arba režimo pakeitimo vartai nejuda pavojingai.
Priežiūrą atlikite ne rečiau kaip kas 6 mėnesius arba po 20 000 manevrų, atsižvelgiant į tai, kas įvyksta anksčiau. Tikrinami inkarai, dantyta juosta ir tarpas, ratai, kreipiančioji, korozija, kabeliai, atblokavimas ir visi apsauginiai įtaisai. Prieš darbus atjunkite elektros tinklą.
Vartams judant, neikite į pravažiavimą ir neleiskite vaikams žaisti su vartais ar nuotolinio valdymo pultais. Jei vartų varčioje yra varteliai, juos atidarius variklis neturi įsijungti. Jei girdimas neįprastas triukšmas arba įvyksta gedimas, sustabdykite automatiką, saugiai atblokuokite vartus ir kreipkitės į techninę priežiūrą. Nejunkite apsauginių įėjimų trumpuoju jungimu. Jei vartai yra vienintelis įėjimas, dar montuodami pasirūpinkite, kad būtų galima pasiekti atblokavimo mechanizmą.
ROX1000 techniniai duomenys
| Variklis / maitinimas | 230 V AC, 50/60 Hz |
|---|---|
| Naudojamoji galia | 350 W |
| Vardinis / didžiausias sukimo momentas | 9 / 24 Nm |
| Jėga | Vardinė 250 N, didžiausia 670 N |
| Greitis | 8,5 m/min vardinis, 11 m/min be apkrovos |
| Didž. masė / ilgis | 1 000 kg / 8 m, esant pirmiau nurodytoms sąlygoms |
| Vardinis darbo režimas | 20 ciklų/val.; nepertraukiamai veikia ne ilgiau kaip 4 minutes |
| Krumpliaratis | Z15, 4 modulis, dantų žingsnis 12,5 mm, skersmuo 60 mm |
| Darbinė temperatūra | −20–+55 °C |
| Apsaugos klasė / elektros klasė | IP44 / I, PE apsauginis laidininkas |

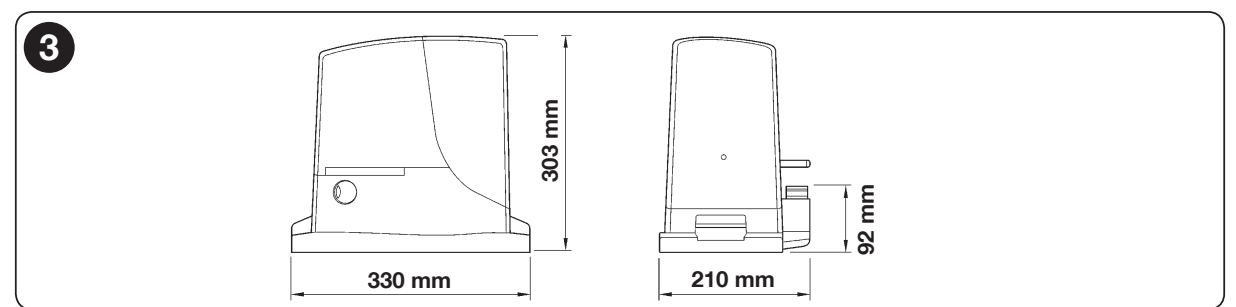

| Matmenys / svoris | 330 × 210 × 303 mm / 11 kg |
| Valdymo blokas | NICE ROA40R10 su integruotu 433,92 MHz imtuvu |
Kad galėtume patikrinti pasirinkimą, atsiųskite mums ilgį, svorį, kreipiančiosios nuotraukas ir numatomą ciklų skaičių. Susisiekite su mumis.
Montavimo instrukcija PDF
