NICE ROX 600 – atskira pavara stumdomiems vartams (A)
| Produkto prieinamumas: | pakeistas | Šis produktas jau nebegaminamas, tačiau, laimei, jį pakeitė naujesnis modelis. |
|---|
Produkto aprašymas NICE ROX 600 – atskira pavara stumdomiems vartams (A)
Galimas pakaitalas!
NICE ROX600 pavara nebegaminama. Alternatyva yra galingesnė NICE ROX1000 pavara.
NICE Rox ROX600 yra pavaros ROBO 500 įpėdinė.
NICE Rox ROX600 pavara skirta stumdomiems vartams, kurių svoris iki 600 kg o pravažiavimo plotis – iki 8 m (rekomenduojamas maksimalus ilgis – 5m).Turi elektromechaninį stabdymo jungiklį. Pavara yra savaime stabdanti.
Svarbiausios ROX 600 pavaros savybės: ROX 600 pavara maitinama 230 V įtampa, ją labai lengva sumontuoti, o jos jėga – didelė. Pavaros galinių padėčių nustatymas atliekamas rankiniu būdu; galimybės prijungti papildomus įrenginius ir programuoti yra ribotos. Tai pavara, tinkanti, pavyzdžiui, sodybai ar vietai, kurioje neplanuojama jos integruoti į išmaniųjų namų sistemą, o tiesiog ieškoma patikimo darbinio arkliuko vartams atidaryti ir uždaryti. Ji turi vieną greitį ir rankinį jėgos nustatymą. Dalinis atidarymas negalimas. Ji gaminama kaip senesnių pavarų (NICE ROBO) pakaitalas.
Visi NICE ROBO pavarų priedai tinka NICE ROX pavaroms.
Taigi, keisdami NICE ROBO pavarą į NICE ROX, galite palikti visus turimus priedus:
- fotoelementai
- signalinė lempa
- raktinis jungiklis
- visi nuotolinio valdymo pulteliai
Dar vienas privalumas – integruotas imtuvas, veikiantis su kintamuoju kodu, bet galintis priimti ir senesnius fiksuoto kodo pultelius. Todėl jis veikia su FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4) ir SMILO (SM2) kodavimo sistemomis. Todėl jis tinka, kai turite daug fiksuoto kodo pultelių.
NICE ROX 600 techninės savybės
| Maitinimas | 230 V - 50/60 Hz |
|---|---|
| Galia | 300 W |
| Variklio srovės sąnaudos | 1,4 A |
| Apsaugos klasė | IP44 |
| Svoris | 11 kg |
| Greitis | 18cm/s |
| Jėga | 600 N |
| Rekomenduojamas maksimalus vartų svoris | 400 kg |
| Maksimalus vartų svoris | 600 kg |
| Darbinė temperatūra | -20°C iki +50°C |
| Apsaugos klasė | IP 44 |
| Valdymo blokas | ROA40R10 |
Atsisiunčiami vadovai ir dokumentai

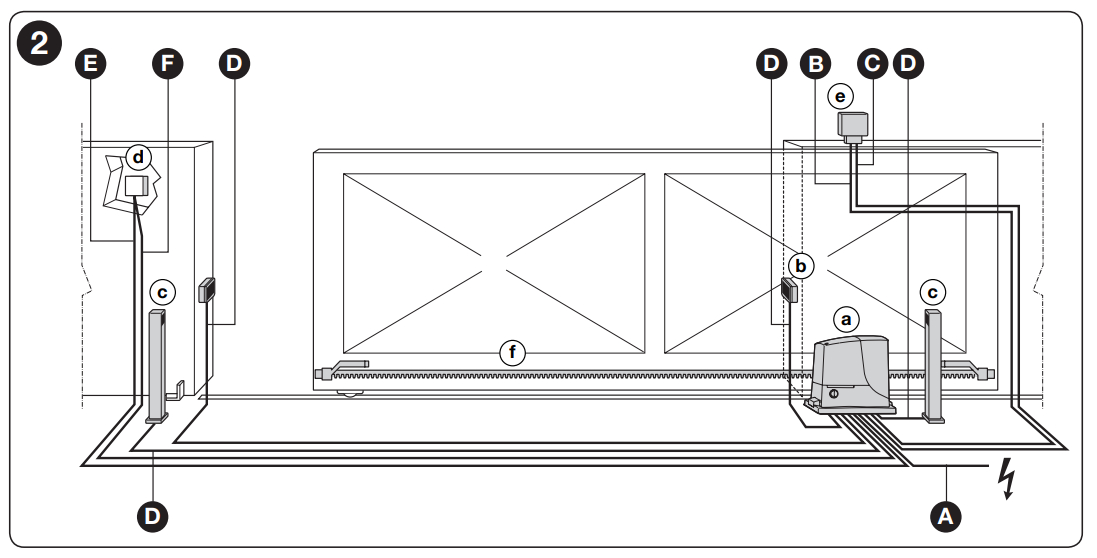

Elektros kabelių tipai
| Jungtis | Kabelio tipas | Maksimalus ilgis | |
|---|---|---|---|
| A | MAITINIMAS | 3 x 1,5 mm² | 30m * |
| B | SIGNALINĖ LEMPA SU ANTENA | 1 kabelis: 2 x 1,5 mm² 1 bendraašis RG58 tipo kabelis |
10m 10m (rekomenduojama < 5m) |
| D | FOTOELEMENTAI | 1 kabelis: 2 x 0,25 mm² (TX) 1 kabelis: 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | RAKTINIS SELEKTORIUS | 2 kabeliai: 2 x 0,5 mm² ** | 20m |
** Jei maitinimo kabelis ilgesnis nei 30 m, reikia naudoti didesnio skerspjūvio kabelį, pavyzdžiui, 3 x 2,5 mm², taip pat būtina įrengti apsauginį įžeminimą netoli pavaros.
** Du 2 x 2,5 mm² kabelius galima pakeisti vienu 4 x 0,5 mm² kabeliu.

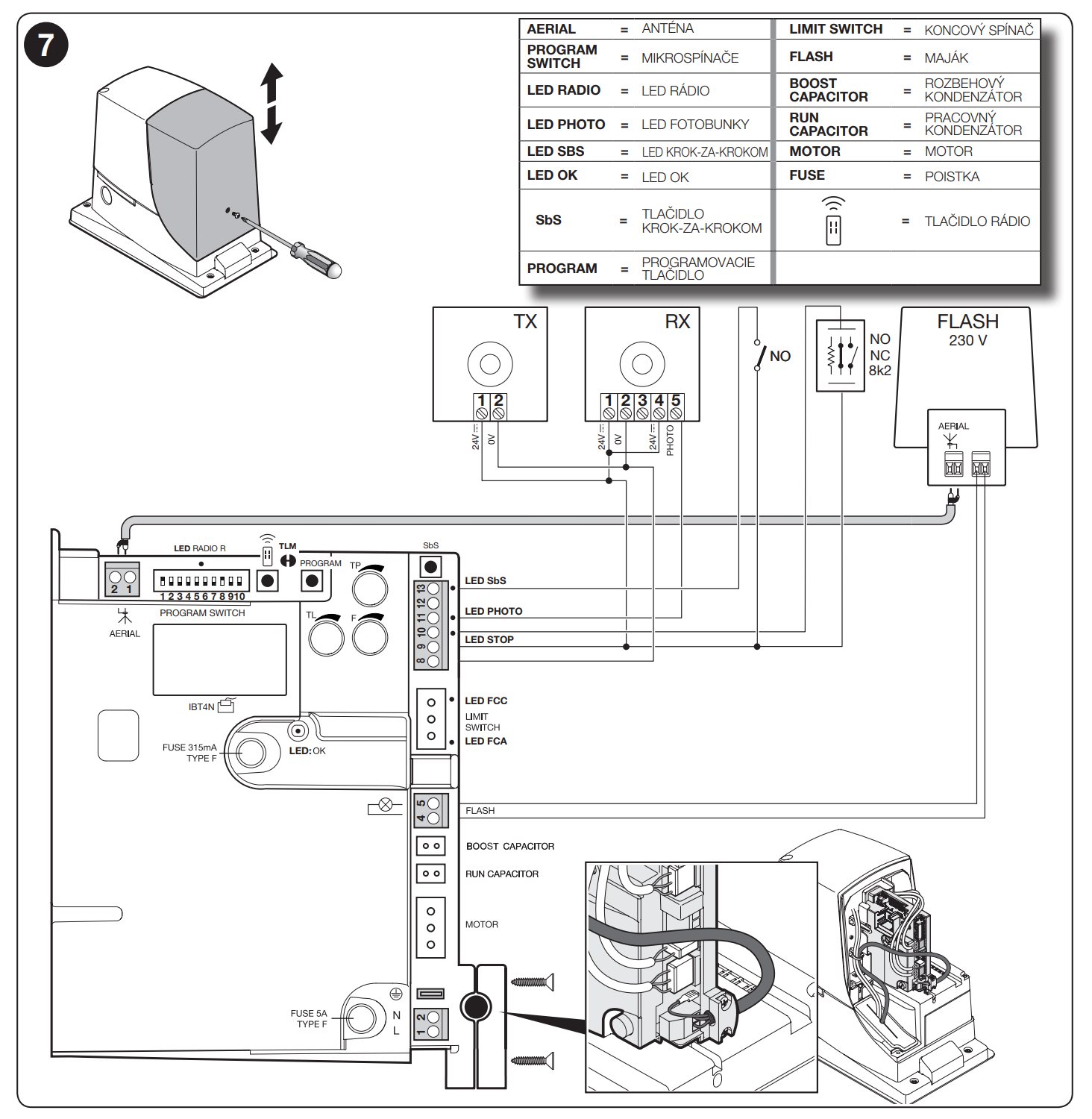

Prijungimas prie valdymo bloko
Įrenginių pridėjimas arba pašalinimas
Įrenginius iš automatinės sistemos galima bet kada pridėti arba pašalinti. Prie STOP įvesties galima prijungti įvairių tipų įrenginius, kaip aprašyta tolesniuose skyriuose. Pakeitus automatinės vartų pavaros konfigūraciją, įrenginių atpažinimo procedūrą reikia pakartoti.
STOP įvestis
Įvestis, kuri iš karto sustabdo manevrą, o tada trumpam pakeičia jo kryptį.
Prie įvesties galima prijungti įrenginius su normaliai atviru (NO) arba normaliai uždaru (NC) kontaktu, taip pat įrenginius su pastovios 8,2 kΩ varžos išėjimu, pavyzdžiui, jautrius apsauginius kraštus. Valdymo blokas įrenginių atpažinimo etapu nustato, kokio tipo įrenginys prijungtas prie STOP įvesties.
Nustačiusi pokytį, palyginti su atpažinta būsena, pavara sustabdo manevrą ir trumpam pakeičia jo kryptį. Tinkamai sukonfigūravus, prie STOP įvesties galima prijungti daugiau nei vieną, taip pat ir skirtingų tipų įrenginį:
- Kelias NO tipo įrenginius galima jungti lygiagrečiai, jų skaičius neribojamas.
- Kelias NC tipo įrenginius galima jungti nuosekliai, jų skaičius neribojamas.
- Kelias pastovios 8,2 kΩ varžos įrenginius galima jungti kaskadiškai, naudojant vieną galinį 8,2 kΩ rezistorių.
- NO ir NC įrenginius galima derinti, sujungiant abu kontaktus lygiagrečiai, tačiau prie NC kontakto reikia prijungti 8,2 kΩ rezistorių (taip galima derinti ir 3 įrenginius: NO, NC ir 8,2 kΩ).
Jei STOP įvestis naudojama saugos įtaisams prijungti, tik pastovios 8,2 kΩ varžos išėjimą turintys įrenginiai užtikrina III saugos kategoriją atsparumo gedimams požiūriu pagal EN 13849-1 standartą.
Fotoelementai
Norėdami pridėti fotoelementų porą, atlikite šiuos veiksmus: imtuvų (RX) maitinimą prijunkite tiesiai prie 8 ir 9 gnybtų.
Siųstuvų prijungimo būdas priklauso nuo to, ar norite, kad fotoelementų fototesto funkcija būtų įjungta.
Fototestas – tai valdymo bloko funkcija, didinanti saugos įtaisų patikimumą ir leidžianti pasiekti II kategoriją pagal EN 13849-1 standartą, kai naudojamas valdymo blokas su apsauginiais fotoelementais.
Pradėjus manevrą, patikrinami su juo susiję saugos įtaisai; manevras pradedamas tik tada, jei viskas tvarkoje.
Jei bandymo rezultatas neigiamas (fotoelementą apakino saulė, kabeliuose įvyko trumpasis jungimas ir pan.), valdymo blokas tai laiko gedimu ir manevras nevykdomas.
Norėdami pridėti fotoelementų porą, prijunkite ją toliau aprašytu būdu.

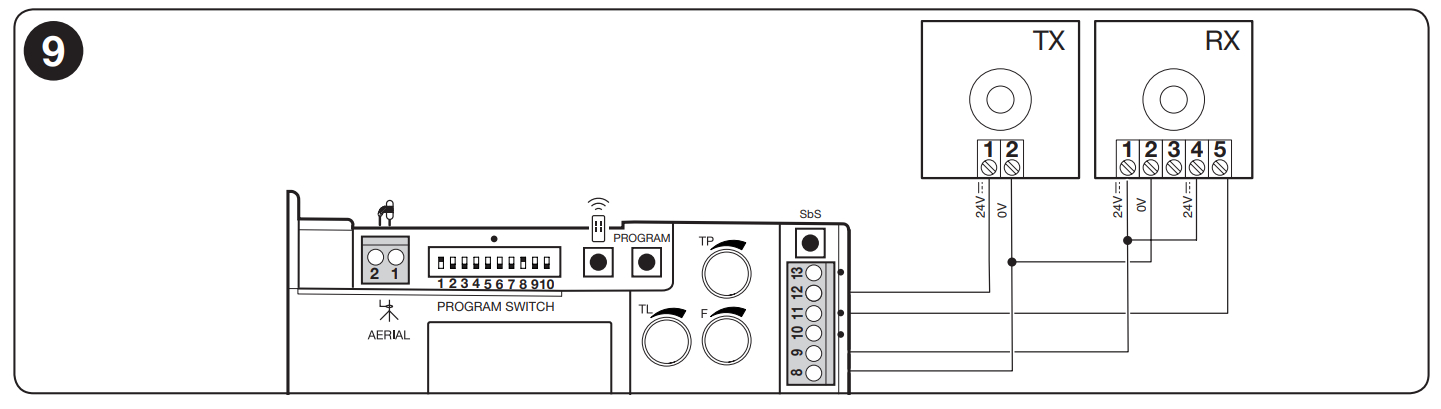

Jungimas be fototesto funkcijos:
Imtuvus ir siųstuvus prijunkite tiesiai prie valdymo bloko priedų išėjimo (8 ir 9 gnybtų).

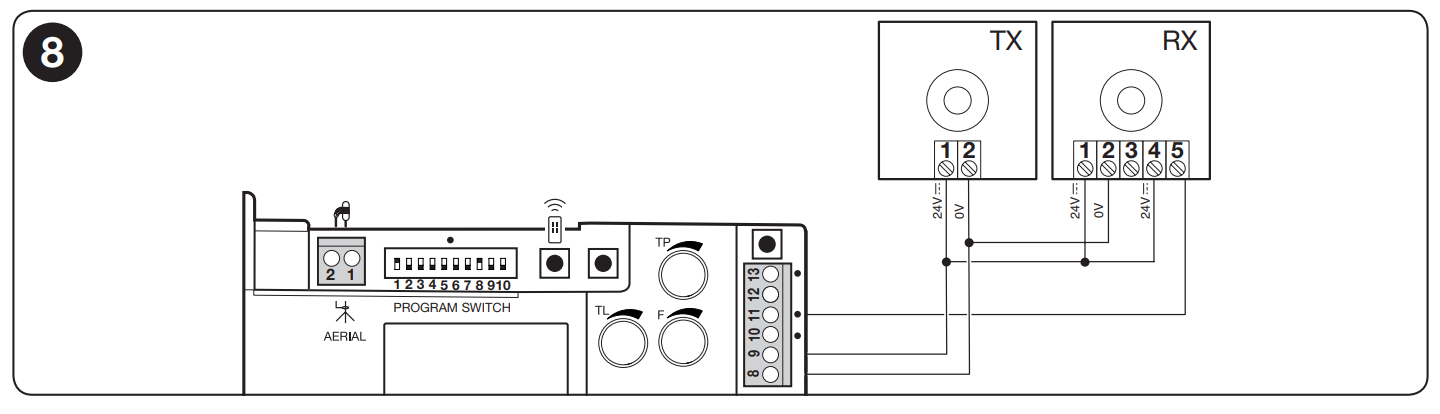

Jungimas su fototesto funkcija:
Imtuvus prijunkite tiesiai prie valdymo bloko priedų išėjimo (8 ir 9 gnybtų). Fotoelementų siųstuvų maitinimas tiekiamas ne iš priedų išėjimo, o iš fototesto išėjimo tarp 8 ir 12 gnybtų. Didžiausia leistina fototesto išėjimo srovė – 100 mA.
Norint naudoti fototesto funkciją, reikia įjungti sinchronizavimą, kaip nurodyta fotoelementų montavimo instrukcijoje.
