NICE SNA4 – atsarginis NICE Spinbus SN6041 pavaros valdymo blokas
| Produkto prieinamumas: | į klausimą | Prekė gali būti neprieinama, susisiekite su mumis jei reikia daugiau informacijos. |
|---|
į klausimą
182,81 € su PVM
| Svoris |
|---|
| 0,50 kg |
Produkto aprašymas NICE SNA4 – atsarginis NICE Spinbus SN6041 pavaros valdymo blokas
Valdymo blokas NICE SNA4 yra suderinamas su garažo vartų pavaromis NICE Spinbus SN6041. Komplekte yra jungtis, kurios tipas SM prijungti radijo signalo imtuvo (SMXI, OXI,...) iš nuotolinio valdymo pultelių (Flor, Era Flor, Era One, Era Inti,...).
Palaiko technologiją BlueBus, kuri leidžia patogiai prijungti papildomus įrenginius (fotoelementai, įspėjamasis švyturėlis, kortelių skaitytuvai, raktiniai jungikliai, ir pan.) naudojant tik dviejų gyslų kabelį, kurio poliškumo net nereikia paisyti.
Dėl technologijos 24V ji taip pat tinka NICE Solemyo saulės energijos sistemai, kuri užtikrina maitinimą ir vietovėse, kuriose nėra prieigos prie elektros šaltinio. Taip pat galima valdymo bloką maitinti iš atsarginės baterijos NICE PS124, kuri, praėjus kelioms valandoms po elektros tiekimo sutrikimo, leidžia kelis kartus atidaryti ir uždaryti garažo vartus. Nustačius budėjimo režimą, valdymo blokas su prijungtu valdymo signalo imtuvu vartoja tik 2W (maitinant iš baterijos PS124, o naudojant Solemyo saulės energijos sistemą – tik 0,1W).
Palaiko NICE Opera technologiją. Diagnostika pagal įspėjamąjį švyturėlį.
Automatiškai įvertinus vartų varčios ilgį, nustatomi greitėjimo ir lėtėjimo intervalai atidarant ir uždarant vartus; taip pat galima nustatyti jėgą, greitį ir pan. žr. pavaros valdymo bloko programavimą. Viso vartų varčios judėjimo metu aptinkamos kliūtys, todėl užtikrinamas saugus variklių veikimas.
Valdymo blokas NICE SNA4 tinka Slovakijos klimato sąlygoms ir atitinka visus Europos saugos standartus.
Su valdymo bloku NICE SNA4 suderinami priedai
Rekomenduojame papildomai įsigyti su valdymo bloku suderinamų pasirenkamų priedų:
| Kas | Kodėl | Tipas |
|---|---|---|
| Įspėjamasis švyturėlis | Švyturėlis mirksėdamas signalizuoja apie vartų judėjimą – tinka išvažiavimams, kur prastas matomumas. Be to, jame įmontuota antena, todėl pultelio veikimo nuotolis didesnis. | |
| Fotoelementai | Uždarant vartus aptinka kliūtį ir sustabdo judėjimą – vartai neatsitrenks į automobilį ar žmogų. | - MoonBUS (MOFB) |
| Siųstuvas |
Vartų nuotoliniam valdymui. |
- FloR (Flo2R-s, Flo4R-s) |
| Imtuvas | Būtinas vartų nuotoliniam valdymui. | - OXI - SMXI |
| Antena | Geresniam pultelio veikimo nuotoliui. | – integruota į švyturėlį LUCYB, MLBT - tik ABFKIT antena, arba ABF |
| Klaviatūra | Jei pamiršote nuotolinio valdymo pultelį arba pas jus atvyksta daug transporto priemonių ar žmonių ir nenorite kiekvienam duoti pultelio ar kaskart atidaryti vartų patys. | - MOTXR |
NICE SNA4 valdymo bloko ir NICE Spinbus SN6041 pavaros instrukcija
NICE SNA4 valdymo bloko ir NICE Spinbus SN6041 pavaros instrukciją atsisiųskite čia:
NICE SNA4 valdymo bloko ir NICE Spinbus SN6041 pavaros instrukcija
NICE SNA4 valdymo bloko, skirto NICE Spinbus SN6041 pavarai, prijungimas
...prie elektros tinklo
Tiesiog įjunkite pavarą į elektros lizdą.
...papildomų įrenginių
Įspėjimas: Prieš prijungdami, atjungdami ar keisdami papildomų įrenginių jungtis, būtinai atjunkite elektros maitinimą – išjunkite automatinį jungiklį, ištraukite maitinimo saugiklį, arba atjunkite atsarginę bateriją.
NICE SNA4 valdymo blokas pavaros NICE Spinbus SN6041 turi šiuos papildomų įrenginių įėjimus ir išėjimus:
| Įėjimas / išėjimas | Aprašymas | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

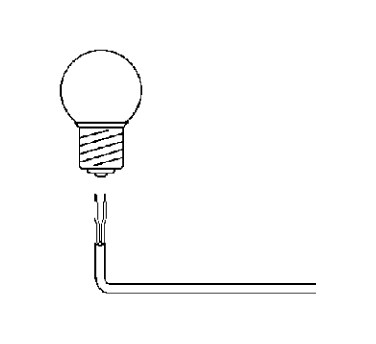

Programuojamas išėjimas, kurio veikimą galima nustatyti II lygio programavimo parametru L4, žr. II lygio programavimas, L4 – išėjimo indikatorius. Jį galima užprogramuoti šiems įrenginiams:
|
|||||||||||||
| Įėjimas, skirtas lygiagrečiai prijungti suderinamus įrenginius, naudojančius technologiją BlueBUS dviem gyslomis kabeliu, kuriuo perduodamas ir elektros maitinimas, ir ryšio signalas. | |||||||||||||
| STOP (Stabdyti) |

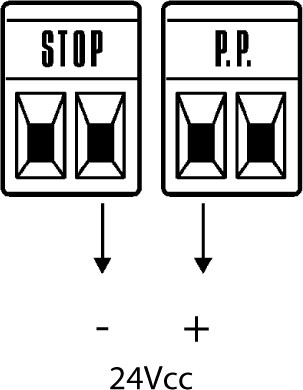

Įėjimas įrenginiams, kurie sustabdo vartų judėjimą. Galima prijungti šiuos įrenginius:
|
||||||||||||
| Įėjimas įrenginiams, kurie valdo vartų judėjimą žingsniniu režimu (žr. Vartų judėjimo žingsninis valdymas). Galima prijungti normaliai atvirus įrenginius (NO). | |||||||||||||
| OPEN (Atidaryti) |
Įvestis įrenginiams, valdantiems vartų atidarymą (žr. Vartų atidarymas). Galima prijungti normaliai atvirus įrenginius (NO). | ||||||||||||
| AERIAL (Antena) |
radijo imtuvo antenos įvestis. Antena paprastai būna įmontuota į įspėjamąją švyturėlę, pavyzdžiui, NICE LUCYB, NICE MLBT, arba galima naudoti atskirą išorinę anteną NICE ABFKIT. |

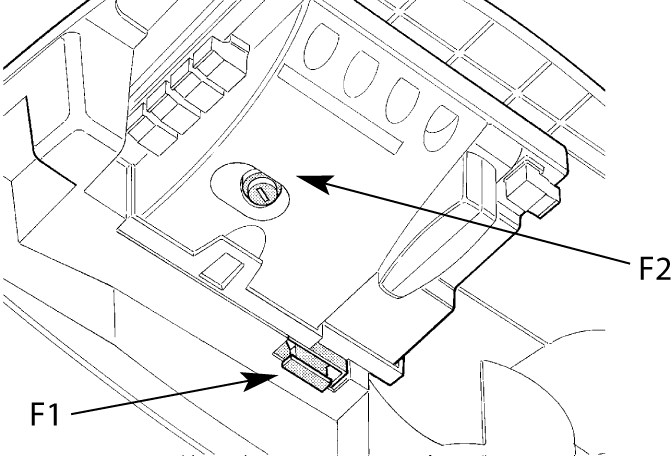

Pavaros saugikliai
 |
Pavaroje yra du saugikliai:
|

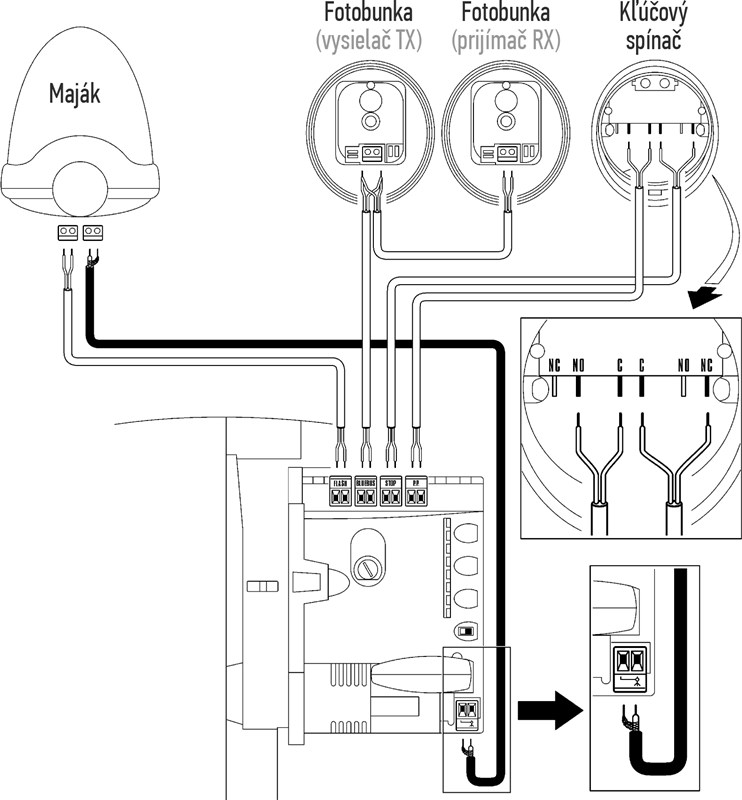

Standartinė prijungimo schema:

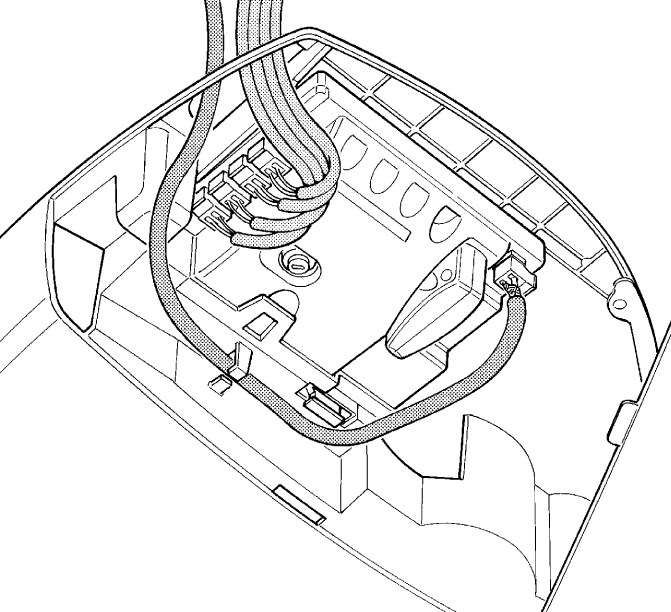

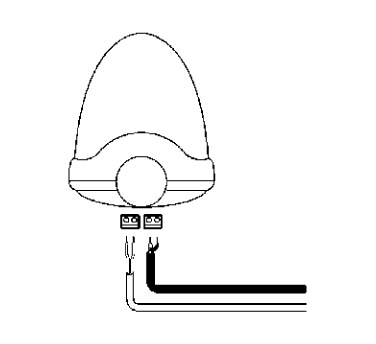

Laidų prijungimas
Atveskite laidus ir prijunkite juos prie valdymo bloko taip:

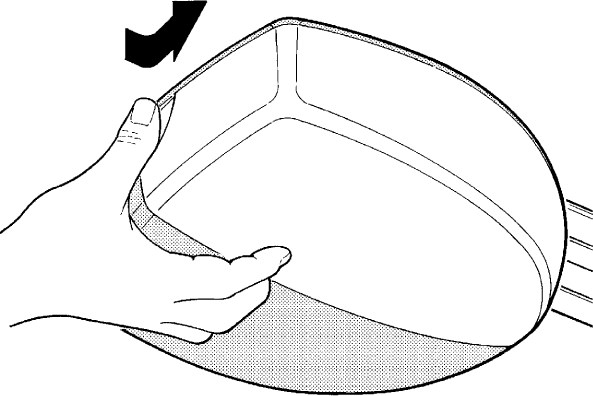

| 1. Paspauskite baltą dangtelį ir pasukite jį | 2. Prakiškite laidus pro angą, antenos laidą prakiškite šone pro kilpelę ir prijunkite visus laidus. |
|---|---|
 |
 |
Pavaros fotoelementai
Labai patogi BlueBUS technologija leidžia maitinti ir valdyti iki 6 fotoelementų porų dviejų gyslų kabeliu.

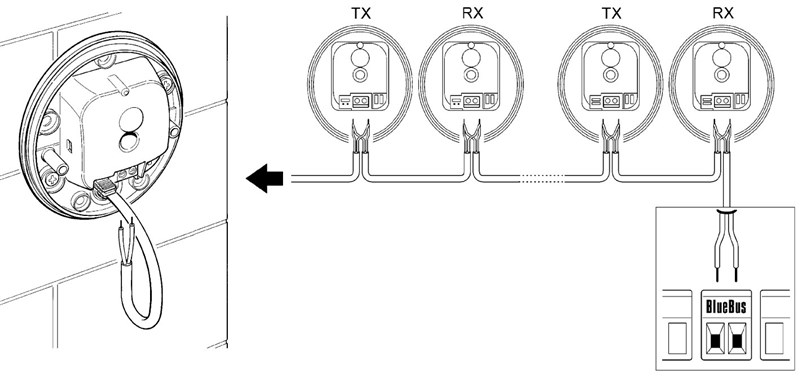

KELIŲ FOTOELEMENTŲ PORŲ PRIJUNGIMAS NICE MOFB Į DUOMENŲ TINKLĄ NICE BLUEBUS

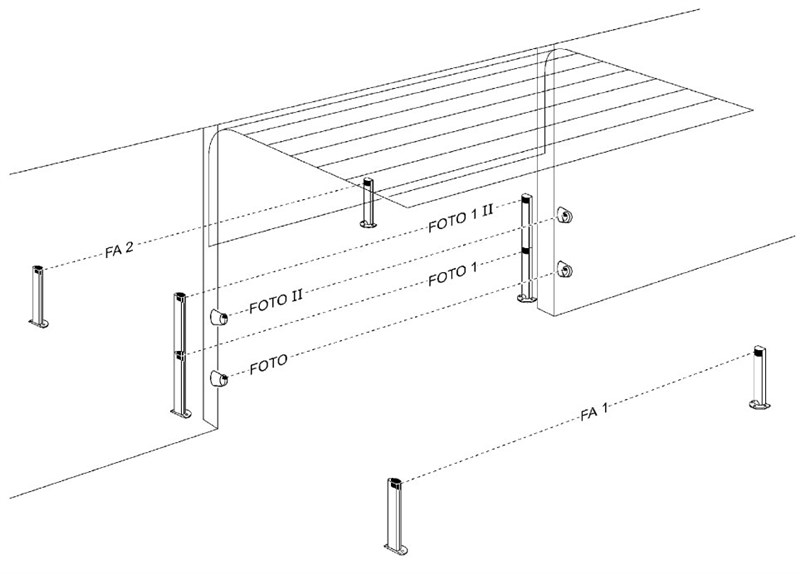

Fotoelementus išdėstykite aplink vartus arba duris pagal pavyzdines schemas pilno prijungimo schemą ir nustatykite trumpiklius pagal trumpiklių lentelę NICE MOFB vartų pavaros fotoelementų. Kad būtų išvengta arti viena kitos esančių porų tarpusavio trukdžių, pagal šias pavyzdines schemas, būtina laikytis siųstuvų TX ir imtuvų RX. Fotoelementus prijunkite lygiagrečiai, kaip parodyta paveikslėlyje (poliškumo laikytis nebūtina):

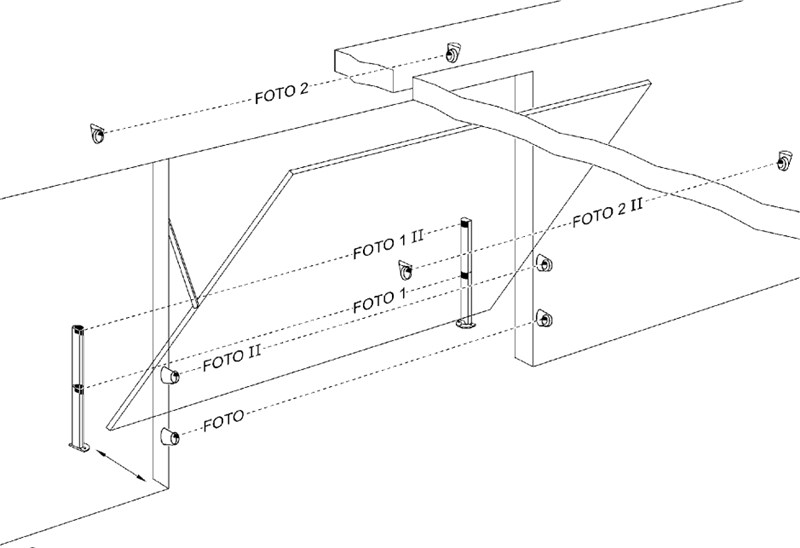

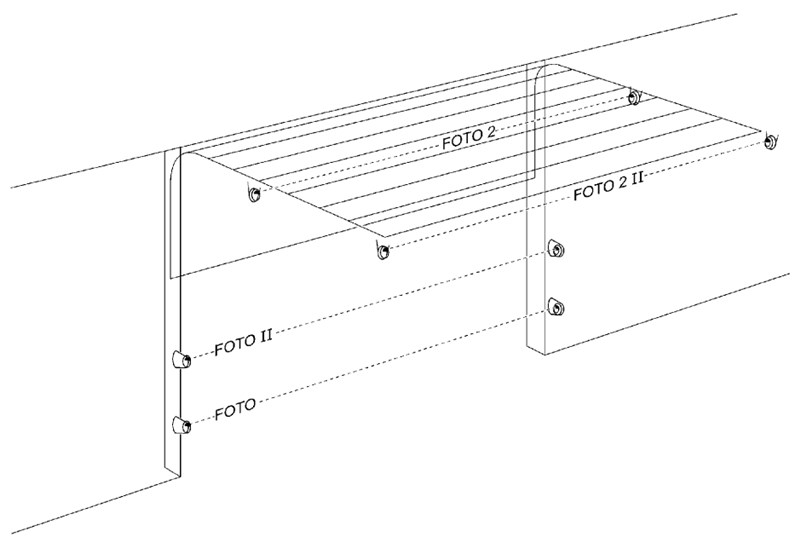

Fotoelementų prijungimo pavyzdys
| Sekciniai garažo vartai | Atverčiami garažo vartai |
|---|---|
 |
 |
Jei norite, kad fotoelementai veiktų kaip vartų atidarymo įtaisai (žr. FA1 ir FA2 paveikslėlyje ), t. y. kad automobiliui įvažiavus tarp jų optinių ašių vartai atsidarytų, reikia nutraukti jungtįA siųstuve TX ir imtuve RX , žr. paveikslėlį:NICE MOFB fotoelementų A jungtis

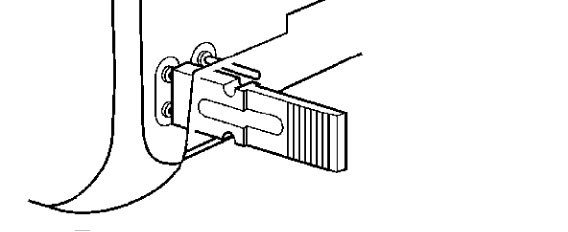

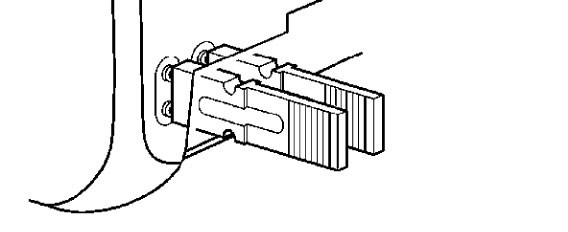

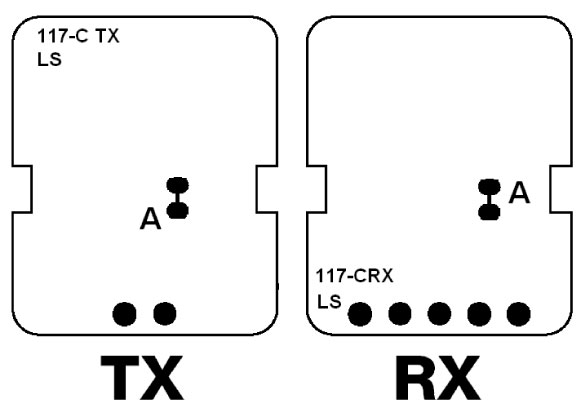

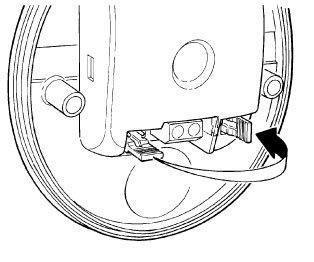

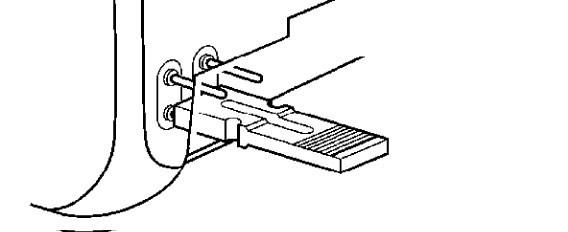

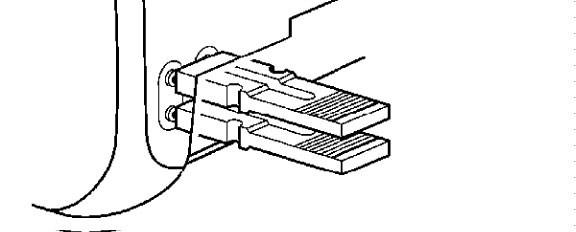

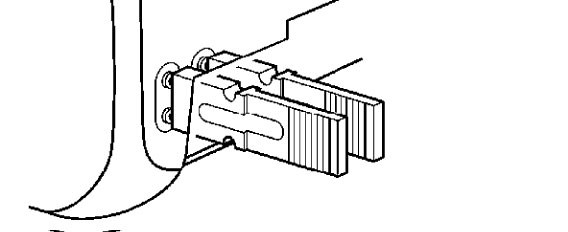

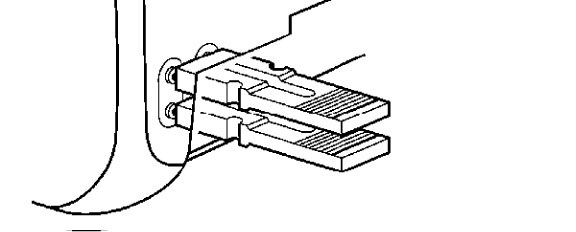

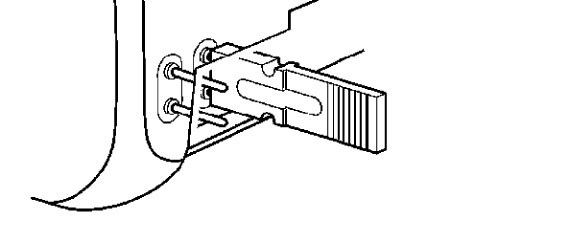

NICE MOFB fotoelemento skyrelis nenaudojamiems trumpikliams
 |

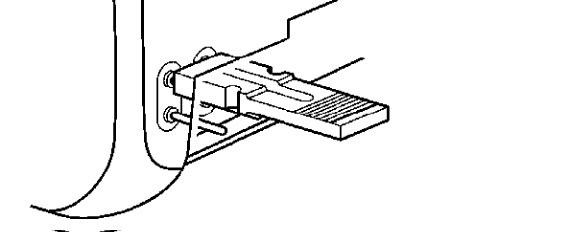

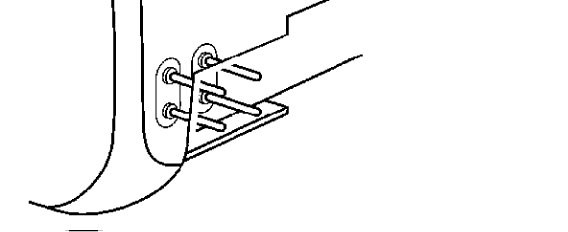

BlueBUS atliekamas nustatant įvairias trumpiklių kombinacijas; kiekviena prijungta pora turi turėti unikalią trumpiklių kombinaciją. Būtina užtikrinti, kad viename BlueBUS duomenų tinkle nebūtų dviejų porų su ta pačia kombinacija. Vienoje fotoelementų poroje trumpikliai siųstuve TX ir imtuve RX turi būti nustatyti vienodai. Jei trumpiklio tipui naudojamas tik vienas trumpiklis, antrąjį visada įdėkite į nenaudojamų trumpiklių skyrelį, kaip parodyta kairiajame paveikslėlyje. Fotoelementų poros žymėjimas |
| Trumpiklio nustatymas pagal trumpiklių kombinaciją | FOTO |
|---|---|
| MOFB fotoelementų trumpiklis, žymėjimas FOTO |  |
| MOFB fotoelementų trumpiklis, žymėjimas FOTO II |  |
| MOFB fotoelementų trumpiklis, žymėjimas FOTO 1 |  |
| MOFB fotoelementų trumpiklis, žymėjimas FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 DĖMESIO, NELEIDŽIAMA KONFIGŪRACIJA! |
 |
|
FA1 |
 |
|
FA2 |
 |
Jei dėl kokios nors priežasties reikia pakeisti fotoelementą, pakanka jame nustatyti tokį patį trumpiklį kaip ir ankstesniame, todėl įrenginių atpažinimo etapo atlikti nereikia.
Pavarų radijo signalo imtuvas
 |

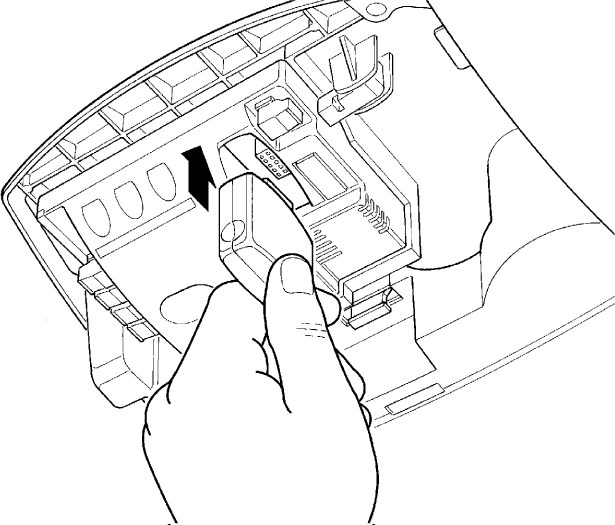

SNA4 valdymo blokas NICE Spinbus SN6041 pavaros turi SM jungtį išoriniam prijungti radijo imtuvo (pvz., NICE OXI, NICE SMXI). Šis imtuvas yra būtinas norint priimti siunčiamas komandas iš nuotolinio valdymo pultelių, taigi jis būtinas norint nuotoliniu būdu valdyti stumdomus vartus nuotolinio valdymo pulteliu. |
Pultelių susiejimas su pavara
Apsilankykite mūsų pultelio susiejimo su pavara instrukcijoje, arba spustelėkite:
Prijungtų pavaros įrenginių atpažinimas
Kiekvieną kartą prijungus, atjungus arba pakeitus papildomų įrenginių jungimo schemą prie BlueBUS įvestyse ir STOP turi būti atliktas papildomų įrenginių atpažinimo etapas. Pavara pati įspės, kad reikia atlikti šią operaciją: mirksės L1 ir L2 šviesos diodai.
 |
|
Garažo vartų varčios ilgio atpažinimas
Kad vartai veiktų tinkamai (ypač apskaičiuojant įsibėgėjimo ir stabdymo atstumą bei dalinio atidarymo padėtį), pavara turi pati nustatyti vartų varčios ilgį. Šios operacijos metu pavara perstums vartus nuo vieno mechaninio ribotuvo iki kito ir nustatys jų ilgį.
 |
|
Pavaros programavimas
Spinbus SN6041 pavaros SNA4 valdymo blokas leidžia užprogramuoti kelias funkcijas – įjungti arba išjungti funkciją programuojant I lygį., arba pakeisti iš anksto nustatytą parametrą programuojant II lygį.

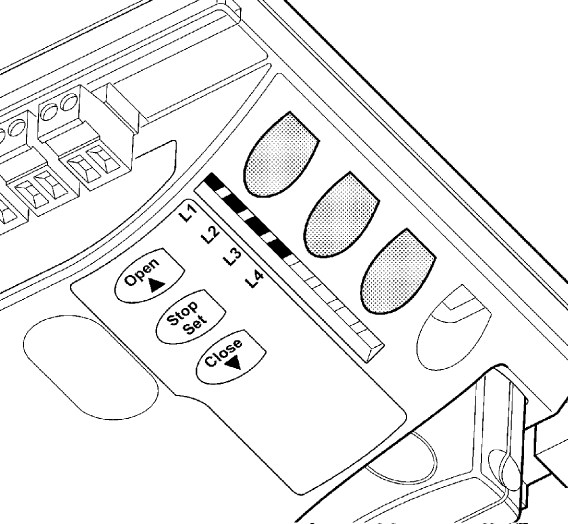

SNA4 valdymo blokas turi tris pavarai valdyti ir programuoti skirtus mygtukus:
 |
Mygtukas | Naudojimas |
|---|---|---|
| Atidaryti | Mygtuku pavarai siunčiama komanda atidaryti vartus. Programuojant jis taip pat naudojamas programuojamo parametro reikšmei padidinti. | |
| Stop/Set | Mygtuku pavarai siunčiama komanda sustabdyti vartus. Pirmą kartą paspaudę ir palaikę 5 sekundes, pateksite į I lygio programavimo režimą. Paspaudę ir palaikę dar kartą, pateksite į II lygio programavimo režimą. esamai LED lemputei. | |
| Uždaryti | Mygtuku pavarai siunčiama komanda uždaryti vartus. Programuojant jis taip pat naudojamas programuojamo parametro reikšmei sumažinti. |
I lygio programavimas
I lygio programavimo režimu įjungiama arba išjungiama atitinkama funkcija. Kai funkcija įjungta, atitinkama valdymo bloko LED lemputė šviečia. Gamykloje visos funkcijos nustatytos kaip išjungtos.

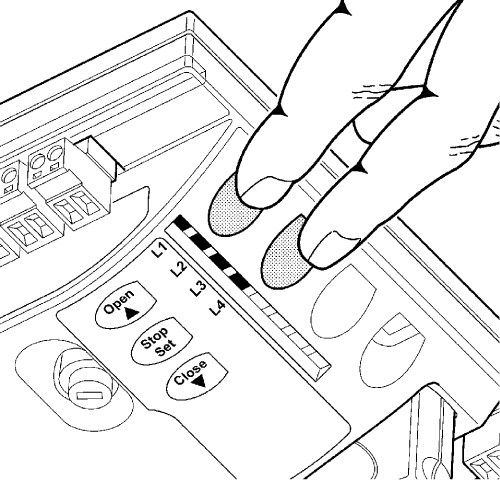

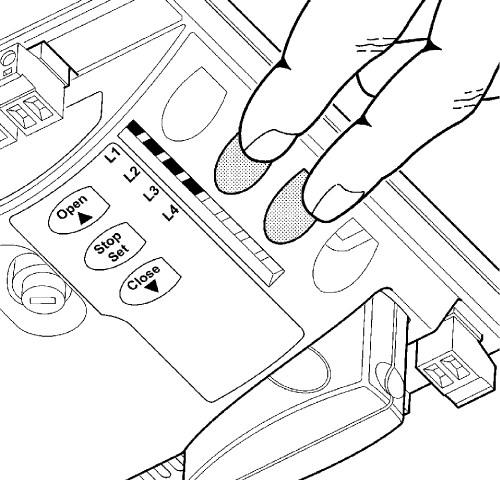

Į I lygio programavimo režimą pateksite paspaudę ir palaikę mygtuką „Stop/Set“ maždaug 5 sekundes, kol pradės mirksėti L1 LED lemputė. Tada mygtukais „Open“ ir „Close“ slinkite esamų LED lempučių sąrašu aukštyn arba žemyn. Kiekvienam veiksmui atlikti turite 10 sekundžių, kitaip pavara išeis iš programavimo režimo. Kai mirksinti LED lemputė atsidurs virš funkcijos, kurią norite įjungti arba išjungti, vieną kartą paspauskite mygtuką „Stop/Set“ – mirksėjimas paspartės (funkcija įjungta) arba sulėtės (funkcija išjungta). Tada nieko daugiau nedarykite ir palaukite, kol pavara po 10 sekundžių išeis iš programavimo režimo. Jei viskas pavyko, atitinkamos įjungiamos funkcijos LED lemputė liks šviesti.
Programuojamų funkcijų, kurias galima įjungti, sąrašas:
| LED | Funkcija | Aprašymas |
|---|---|---|
| L1 | Automatinis uždarymas |
Praėjus tam tikram laikui (nustatomam „II lygio programavimas – pauzės trukmė“) nuo vartų atidarymo, jie pradės automatiškai užsidaryti. Jei ši funkcija išjungta, vartus galima valdyti tik davus komandą iš vartų nuotolinio valdymo pulto ir pan. |
| L2 | Uždarymas, kai fotodavikliai atsilaisvina |
Ši funkcija leidžia palikti vartus atidarytus tik tiek laiko, kiek būtina transporto priemonei pravažiuoti. Fotodavikliams atsilaisvinus (transporto priemonei pravažiavus), po 5 sekundžių vartai pradės užsidaryti automatiškai. Ši funkcija veikia dviem būdais, priklausomai nuo to, ar įjungtas automatinis uždarymas (žr. ankstesnę funkciją). Automatinis uždarymas įjungtas – fotodavikliams atsilaisvinus vartai sustos, o po 5 sekundžių pradės užsidaryti. Tai reiškia, kad jie gali neatsidaryti iki galo. |
| L3 | Variklio galia |
Ši funkcija reguliuoja variklio jautrumą kliūtims. Jei ši funkcija išjungta, pavara yra mažiau jautri, todėl toks nustatymas tinka didesniems ir sunkesniems vartams.. Jei jūsų vartai maži ir lengvi, galite šią funkciją įjungti.. |
| L4 | Budėjimo režimas |
Ši funkcija leidžia sumažinti elektros energijos sąnaudas iki minimumo. Ypač naudinga maitinant iš atsarginės baterijos (pvz., NICE PS124). Jei funkcija įjungta, praėjus minutei po paskutinio vartų judėjimo valdymo blokas išjungia BlueBUS įvestį (taigi ir visus prie jos prijungtus įrenginius), taip pat visas LED lemputes, išskyrus BlueBUS LED lemputę, kuri lėtai mirksės. Šioje būsenoje, gavęs komandą, valdymo blokas pirmiausia bus paleistas iš naujo ir tik tada ją įvykdys. |
II lygio programavimas
II lygio programavimo režimu nustatomos atitinkamų funkcijų reikšmės (šios funkcijos skiriasi nuo I lygio programavimo režimo).).
Nepainiokite su I lygio programavimu. Į II lygio programavimo režimą pateksite paspaudę ir palaikę mygtuką „Stop/Set“ maždaug 5 sekundes, kol pradės mirksėti L1 LED lemputė.. Tada mygtukais „Open“ ir „Close“ slinkite esamų LED lempučių sąrašu aukštyn arba žemyn. Kiekvienam veiksmui atlikti turite 10 sekundžių, kitaip pavara išeis iš programavimo režimo. Kai mirksinti LED lemputė atsidurs virš funkcijos, kurios parametrą norite nustatyti, paspauskite ir palaikykite mygtuką „Stop/Set“ ir atidarysite konkrečios LED lemputės nustatymus. Šviečianti LED lemputė (vis dar laikote nuspaudę „Stop/Set“) rodo esamą parametro reikšmę. Šią reikšmę galite padidinti arba sumažinti mygtukais „Open“ arba "Close“ (vis dar laikydami nuspaudę mygtuką „Stop/Set“), tada atleiskite mygtuką „Stop/Set“ ir palaukite, kol pavara po 10 sekundžių išeis iš programavimo režimo. Norėdami patikrinti, ar viskas pavyko, pakartokite veiksmus, tačiau parametro reikšmės nekeiskite.
Programuojamų funkcijų, kurių reikšmes galima nustatyti, sąrašas:
|
Įvesties LED lemputė – Pavadinimas |
Nustatymo LED lemputė – reikšmė |
|---|---|
| L1 – Pauzės trukmė Jei reikšmė yra „Automatinis uždarymas“ I lygio programavime. |
L1 — 10 sekundžių L2 — 20 sekundžių L3 — 40 sekundžių L4 — 80 sekundžių |
|
L2 — Žingsninio valdymo režimas Nustato vartų judėjimo seką, kuri vykdoma pakartotinai paspaudus, pavyzdžiui, vartų pultelio mygtuką arba suaktyvinus per ŽINGSNINIO VALDYMO įvestis (taip pat žymima P.P., arba Žingsninis valdymas). |
L1 — Atidaryti / Sustabdyti / Uždaryti / Sustabdyti L2 — Atidaryti / Sustabdyti / Uždaryti / Atidaryti L3 — Daugiabučio režimas L4 — Valdymas laikant nuspaustą mygtuką |
|
Nustato vartų judėjimo greitį įprasto veikimo metu (ne vartams įsibėgėjant ar lėtėjant). |
L1 — Labai lėtas (55 %) L2 — Lėtas (70 %) L3 — Vidutinis (85 %)) L4 — Greitas (100 %) |
|
Nustato, kada į FLASH išvestį siunčiamas signalas. |
L1 — Atvirų vartų indikatorius L2 — Įspėjamoji blykstė L3 — Elektromechaninė spyna L4 — Elektromagnetinė spyna |

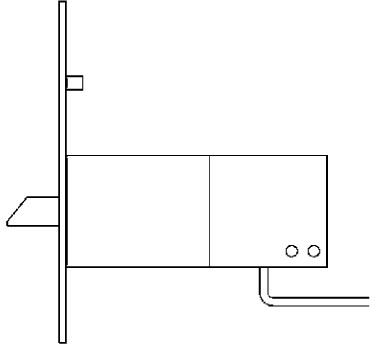

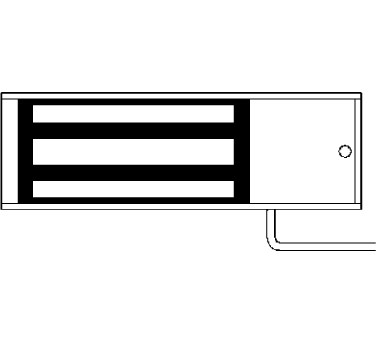

Papildomų išorinių įrenginių prijungimas prie pavaros
 |
Jei prie pavaros reikia prijungti papildomų įrenginių, kuriems reikalingas išorinis maitinimas (pvz., indikacinį apšvietimą, raktinį jungiklį, magnetines korteles ir pan.), prijunkite įrenginį, kaip parodyta paveikslėlyje. Tiekiama įtampa yra 24 Vdc nuo -30 % iki +50 %, didžiausia srovė – 100 mA. |
Specialiosios pavaros funkcijos
Nuolat atviri vartai
Jei signalas į ŽINGSNINIO VALDYMO įvestį (taip pat žymimą P.P. arba „Žingsninis valdymas“) siunčiamas ilgiau nei 3 sekundes, valdymo blokas laikys vartus atvirus tol, kol bus siunčiamas signalas. Ši funkcija ypač naudinga ją naudojant kartu su laikmačiu.
Priverstinis judėjimas
Jei sugenda kuri nors saugos priemonė arba, pavyzdžiui, į fotoelementų spindulį patenka nepašalinama kliūtis ir dėl saugumo vartai nejuda, galima įjungti režimą „Valdymas laikant nuspaustą mygtuką“ arba nuolat nustatyti II lygio programavime. nustatymą L2 – žingsninio valdymo režimas į reikšmę L4 – valdymas laikant nuspaustą mygtuką, arba įjungti laikinai:
- Duokite vartams komandą (nuotolinio valdymo pulteliu, raktiniu jungikliu ir pan.)
- Jei yra problema, vartai nepajudės, o švyturėlis greičiausiai signalizuos apie klaidą.
- Todėl per 3 sekundes nuo ankstesnės komandos išsiųskite ją dar kartą ir laikykite nuspaudę.
- Kol laikysite nuspaudę mygtuką, vartai judės; jį atleidus, jie sustos.
Pavaros trikčių šalinimas
Jei kas nors neaišku arba kyla kitų problemų, nedvejodami kreipkitės į mūsų techninės pagalbos skyrių dėl NICE pavarų.
Pagal problemos pobūdį
Montuodami (arba sugedus pavarai) galite susidurti su viena iš šių problemų:
|
Problema |
Galimas sprendimas |
|---|---|
|
Vartai nereaguoja į nuotolinio valdymo pultelio komandą, o pultelio LED indikatorius neužsidega. |
Patikrinkite, ar baterijos pavaros pultelyje veikia; jei ne, pakeiskite jas. Instrukcijas rasite konkretaus pultelio vadove. |
|
Vartai nereaguoja į nuotolinio valdymo pultelio komandą, tačiau pultelio LED indikatorius užsidega. |
Patikrinkite, ar nuotolinio valdymo pultelis įrašytas į atmintį imtuvą veikia, arba pabandykite nuotolinio valdymo pultelį įrašyti iš naujo. |
|
Vartai nejuda, o BlueBUS LED indikatorius nemirksi.
|
Patikrinkite, ar pavara maitinama 230 V įtampa. Jei taip, patikrinkite abu saugiklius ir, jei reikia, pakeiskite juos naujais tokio paties tipo saugikliais. |
|
Vartai nejuda, o švyturėlis nemirksi. |
Patikrinkite, ar pavara apskritai užregistravo komandą. Išsiuntus komandą nuotolinio valdymo pulteliu turėtų BlueBUS LED indikatorius du kartus greitai sumirksėti. Jei komandą siunčia kitas įrenginys per ŽINGSNINIO VALDYMO įvestį (P.P.), turėtų užsidegti atitinkamas indikatorius STEP-BY-STEP LED indikatorius. |
|
Vartai nejuda, o įspėjamoji lemputė sumirksi kelis kartus. |
Suskaičiuokite mirksnius ir pažiūrėkite Diagnostika pagal įspėjamosios lemputės mirksnius. |
|
Vartai pajuda, bet iškart sustoja ir pradeda judėti priešinga kryptimi. |
Užprogramuota variklio galia tikriausiai per maža jūsų vartams. Patikrinkite, ar vartams judėti netrukdo kliūtys, ir, jei reikia, padidinkite pavaros galią. |
|
Vartai pradeda judėti, bet įspėjamoji lemputė neveikia. |
Patikrinkite, ar yra įtampa FLASH išėjime vartų judėjimo metu (įtampos lygis nesvarbus, maždaug 10–30 V DC). Jei išėjime yra įtampa, problema greičiausiai yra įspėjamojoje lemputėje (arba kitame įrenginyje), pabandykite ją pakeisti panašia ir patikrinti, ar ji veikia. Jei išėjime įtampos nėra, FLASH išėjimas gali būti perkrautas; patikrinkite, ar nėra trumpojo jungimo laiduose. |
Diagnostika pagal įspėjamosios lemputės mirksnius
Vartų judėjimo metu įspėjamoji lemputė mirksi reguliariai kas sekundę. Įvykus problemai, įspėjamoji lemputė dviem greitomis mirksnių serijomis praneša apie klaidą.
|
Mirksnių serija |
Klaida |
Sprendimas |
|---|---|---|
|
1 mirksnis 1 sekundės pauzė 1 mirksnis |
BlueBUS klaida
|
Prie BlueBUS įvesties prijungti įrenginiai neatitinka tų, kurie buvo aptikti įrenginių aptikimo etape.. Pakartokite aptikimo etapą. Jei tai nepadeda, pabandykite dar kartą; kitu atveju atmetimo būdu suraskite sugedusį įrenginį ir jį pakeiskite (įsigykite, pateikite garantinę pretenziją arba pataisykite). |
|
2 mirksniai 1 sekundės pauzė 2 mirksniai |
Fotoelementų suveikimas |
Suveikia fotoelementai, tai įprasta, jei uždarant vartus jų spindulys yra pertraukiamas. Jei spindulys nebuvo pertrauktas, fotoelementai gali būti nešvarūs, akinami arba sugedę. |
|
3 mirksniai 1 sekundės pauzė 3 mirksniai |
Variklio jėgos ribotuvo suveikimas
|
Judėjimo metu vartai aptinka padidėjusią trintį – galbūt vartai netinkamai sureguliuoti; pabandykite juos pajudinti rankomis ir sureguliuoti. Kitu atveju paprastai padeda padidinti variklio galią. |
|
4 mirksniai 1 sekundės pauzė 4 mirksniai |
STOP įvesties suveikimas
|
Į STOP įvestįbuvo nusiųsta komanda, todėl, jei tai nepageidaujamas veikimas, patikrinkite prie jos prijungtus įrenginius. |
|
5 mirksniai 1 sekundės pauzė 5 mirksniai |
Vidinė valdymo bloko klaida |
Palaukite 30 sekundžių ir bandykite dar kartą. Jei klaida išlieka, pabandykite iš naujo. Kitu atveju tikriausiai reikės remontuoti arba pakeisti valdymo bloką. |
|
6 mirksniai 1 sekundės pauzė 6 mirksniai |
Pasiektas valandinis judėjimo limitas. |
Palaukite kelias minutes, kol ciklų ribotuvas nukris žemiau nustatytos ribos. |
|
7 mirksniai 1 sekundės pauzė 7 mirksniai |
Vidinė elektroninių grandinių klaida. |
Atjunkite visą pavarą kelioms sekundėms ir bandykite dar kartą. Jei klaida išlieka, pabandykite iš naujo. Kitu atveju tikriausiai reikės remontuoti arba pakeisti valdymo bloką. |
|
8 mirksniai 1 sekundės pauzė 8 mirksniai |
Nuolatinė komanda aktyvi.
|
Į pavarą nuolat siunčiama komanda – patikrinkite prie OPEN įvesties, prijungtus įrenginius. Jei prijungtas laikmatis, tikriausiai problema kyla dėl jo.
|
Diagnostika pagal LED indikatorių mirksnius
Ant SNA4 valdymo bloko pavaros NICE Spinbus SN6041 yra dvi LED indikatorių grupės. Kiekviena jų mirksėdama arba šviesdama nurodo, ar valdymo blokas veikia normaliai, arba pateikia klaidų diagnostikos informaciją pagal toliau esančias lenteles.
Horizontalūs LED indikatoriai BLUEBUS, STOP, PP, OPEN
|
Indikacija |
Būsena |
Sprendimas |
|---|---|---|
|
BlueBUS LED indikatorius |
||
|
Nešviečia |
Klaida
|
Patikrinkite prijungimą prie elektros tinklo, jei jis tvarkingas, patikrinkite saugiklius F1 ir F2 ir, jei reikia, pakeiskite juos naujais, kurių parametrai tokie patys. |
|
Šviečia |
Rimta klaida
|
Pabandykite atjungti valdymo bloką arba visas įvestis. Jei tai nepadeda, atkurkite nustatymus o jei tai vis tiek nepadeda, tikriausiai reikės pakeisti valdymo bloką. |
|
Mirksi sekundės intervalais |
Viskas gerai |
Valdymo blokas veikia normaliai. |
|
2 greiti mirksniai |
Pasikeitė įvesčių būsena |
Veikia normaliai – pasikeitė įvesties būsena STEP-BY-STEP, STOP, ATIDARYTI, buvo aktyvuoti fotoelementai, arba pavara gavo komandą iš nuotolinio valdymo pulto. |
|
Mirksėjimų seka, atskirta vienos sekundės pauze |
Daugiau parinkčių |
Mirksėjimų skaičius sekoje atitinka gedimų diagnostiką pagal įspėjamosios lemputės signalą. |
|
STOP šviesos diodas (sustabdyti) |
||
|
Nešviečia |
STOP įvestis buvo aktyvuota |
Patikrinkite įrenginius, prijungtus prie STOP įvesties. |
|
Šviečia |
Viskas gerai |
STOP įvestis neaktyvi. |
|
STEP-BY-STEP šviesos diodas (taip pat žymimas P.P., žingsninis valdymas) |
||
|
Nešviečia |
Viskas gerai |
STEP-BY-STEP įvestis neaktyvi. |
|
Šviečia |
STEP-BY-STEP įvestis buvo aktyvuota |
Valdymo blokas veikia įprastai, jei buvo aktyvuotas prie STEP-BY-STEP įvesties prijungtas įrenginys. |
|
OPEN šviesos diodas (atidaryti) |
||
|
Nešviečia |
Viskas gerai |
OPEN įvestis neaktyvi.
|
|
Šviečia |
OPEN įvestis buvo aktyvuota |
Valdymo blokas veikia įprastai, jei buvo aktyvuotas prie OPEN įvesties prijungtas įrenginys. |
Vertikalūs šviesos diodai L1–L4
|
Indikacija |
Sprendimas |
|---|---|
|
1 šviesos diodas |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Automatinis uždarymas neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Automatinis uždarymas įjungta. |
|
Mirksi |
|
|
2 šviesos diodas |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Uždarymas nutraukus fotoelementų spindulį neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Uždarymas nutraukus fotoelementų spindulį įjungta. |
|
Mirksi |
|
|
3 šviesos diodas |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Variklio galia neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Variklio galia įjungta. |
|
Mirksi |
|
|
4 šviesos diodas |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Budėjimo režimas neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Budėjimo režimas įjungta. |
|
Mirksi |
|

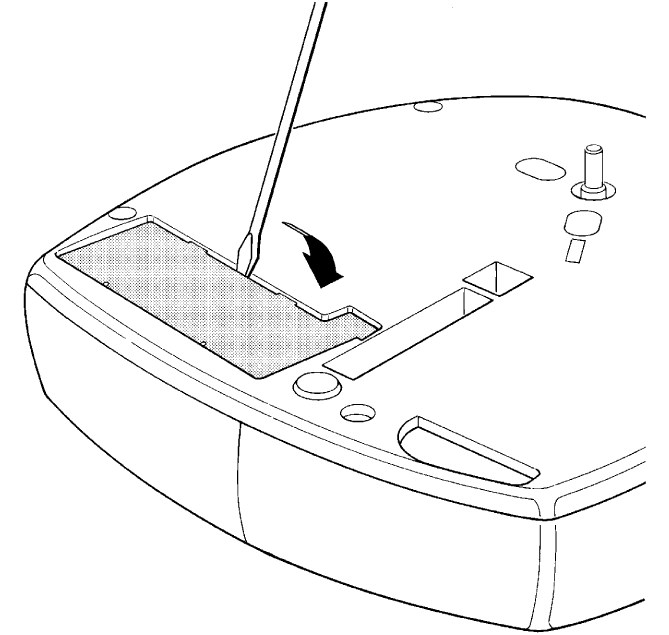

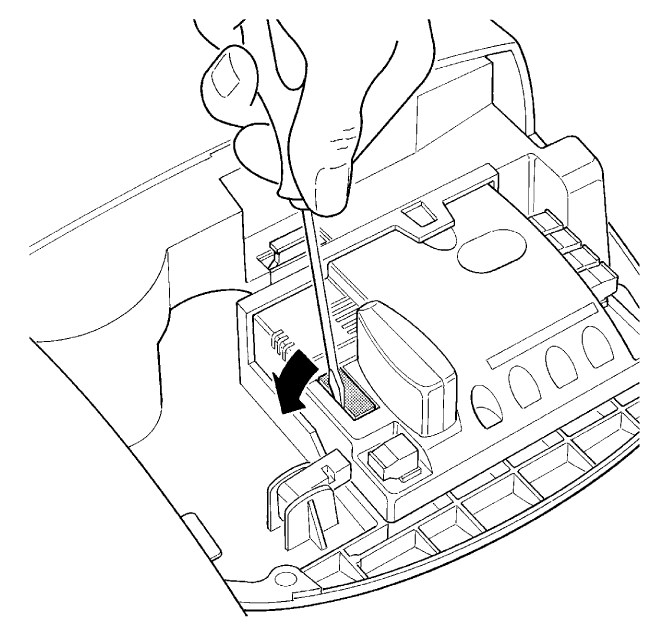

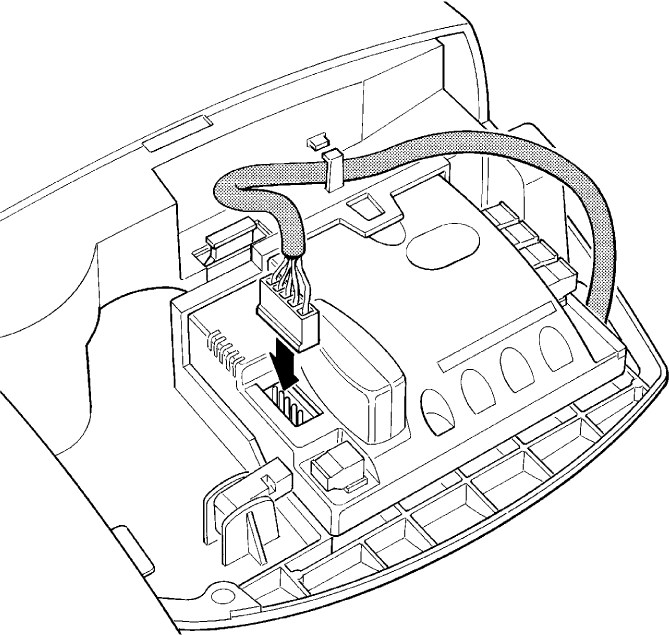

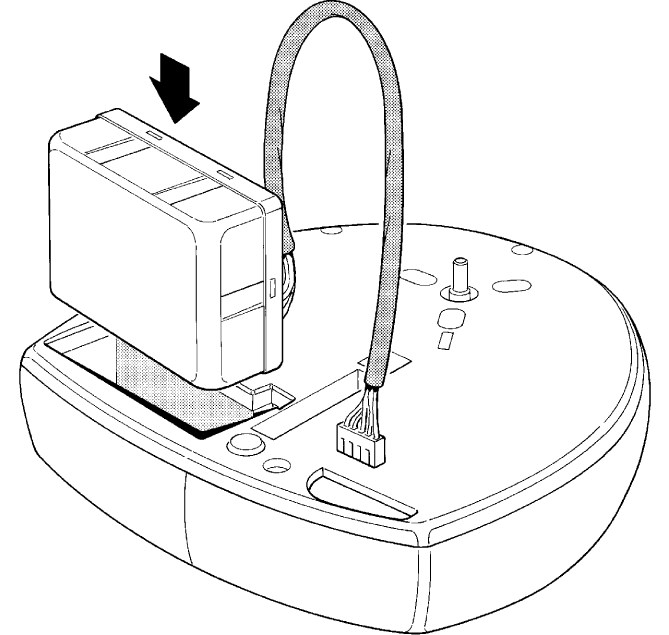

Atsarginės baterijos montavimas į NICE Spinbus SN6041 pavarą
NICE PS124 atsarginė baterija nėra standartinėje komplektacijoje pavaros, tačiau ją galima užsisakyti papildomai. Ji naudojama dingus elektrai, kai vartų pavara maitinama iš baterijos. Baterija nuolat įkraunama iš elektros tinklo.
| 1. Nuimkite plastikinį baterijos jungties dangtelį | 2. Nuimkite plastikinį baterijos skyriaus dangtelį |
|---|---|
 |
 |
| 3. Įstatykite bateriją į skyrių, kaip parodyta paveikslėlyje, ir nutieskite maitinimo laidą iki valdymo bloko | 4. Prijunkite jungtį prie valdymo bloko |
 |
 |
Valdymo bloko atstatymas
1. Vienu metu paspauskite ir laikykite pirmąjį (Atidaryti) a trečiasis (Uždaryti) mygtuką.
2. Kai užsidegs visi šviesos diodai, atleiskite.
3. Palaukite, kol valdymo blokas bus atstatytas.
NICE SNA4 valdymo bloko, skirto NICE Spinbus SN6041 pavarai, techninės savybės
| Modelis | NICE SNA4 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo aprašymas | Reduktoriaus variklio valdymo blokas NICE Spinbus SN6041 skirta automatiniam garažo vartų valdymui privačioje aplinkoje. | ||||||||||
| Atsarginis maitinimo šaltinis | galima įsigyti papildomai ir įrengti atsarginę bateriją NICE PS124 | ||||||||||
| Apšvietimas | Nėra, lemputė yra pavaroje. | ||||||||||
| Švyturėlio išėjimas |
Priklausomai nuo užprogramuoto išėjimo:
|
||||||||||
| BlueBUS išėjimas | vienas išėjimas, skirtas 6 BlueBUS įrenginiams | ||||||||||
| STOP įvestis | normaliai atviriems, normaliai uždariems kontaktams ir įrenginiams, kurių varža yra 8,2 KΩ | ||||||||||
| STEP-BY-STEP įvestis (P.P., žingsninis valdymas) | normaliai atviras kontaktas (uždarymas sukelia komandą „Žingsninis valdymas") | ||||||||||
| Radijo imtuvas | be imtuvo, „SM“ jungtis imtuvams NICE SMXI, NICE OXI ir pan. | ||||||||||
| Antenos įvestis | 52 Ω koaksialiniam kabeliui RG-58 (arba panašiam) | ||||||||||
| Programavimo funkcijos | 4 įjungimo / išjungimo funkcijos (I lygio programavimas) 4 reguliuojamos funkcijos (II lygio programavimas) |
||||||||||
| Automatinio aptikimo funkcijos |
|
||||||||||
| Darbinė temperatūra | nuo -20 °C iki +50 °C | ||||||||||
| Naudojimas druskingoje, rūgštinėje ir potencialiai sprogioje aplinkoje | ne | ||||||||||
| Apsaugos klasė | IP00 |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
