NICE Spinbus SN6041 – atskira garažo vartų pavara
| Produkto prieinamumas: | pardavimas baigtas | Deja, šio produkto jau nebegalima pristatyti. Tai nereiškia, kad jo nebebus niekada, tačiau šiuo metu neplanuojama jo vėl pardavinėti. |
|---|
Produkto aprašymas NICE Spinbus SN6041 – atskira garažo vartų pavara
NICE Spinbus SN6041 pavara skirta sekciniams garažo vartams iki 17,7m2, arba išsikišantiems pakeliamiems garažo vartams iki 14,7m2, arba neišsikišantiems pakeliamiems garažo vartams iki 13,5m2. Kuo jie skiriasi? Turi mechaninį stabdymo jungiklį. Pavara yra negrįžtamoji. Išsamios techninės charakteristikos ». Atsisiųsti instrukciją ».
(Ar ši pavara man tinka?)
Palyginkite su kitomis pavaromis:
| « Silpnesnė pavara | Galingesnė pavara » |
|---|---|
|
|
Nėra. |
Šį gaminį – atskirą NICE Spinbus SN6041 garažo vartų pavarą (mūsų kodas NICE-SN6041) sudaro:
- elektromechaninė NICE Spinbus SN6041 pavara su valdymo bloku SNA4. Pavara tiekiama be imtuvo.
- montavimo instrukcija
Kainos požiūriu palankūs rinkiniai, kuriuose yra pavara NICE Spinbus SN6041:

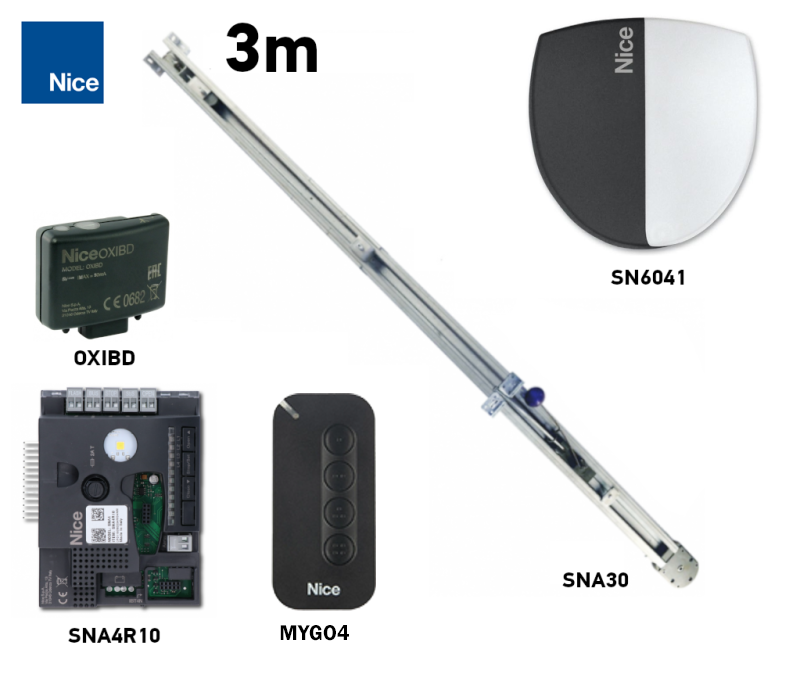

| Pavaros rinkinys su priedais » |
|---|
|
Spinbus SN6041 pavara, SNA4 valdymo blokas, SMXI imtuvas, FLO2RE nuotolinio valdymo pultas, SNA30 kreipiančioji. |
Pavara yra kompaktiška, saugi ir praktiška, idealiai tinkanti naudoti tiek namuose, tiek įmonėse. Tvirtas plastikinis korpusas su integruotu apšvietimu.
Pavara tinka garažo vartams automatizuoti iki varčios ploto 17,7m2 skirta sekciniams garažo vartams, 14,7m2 skirta išsikišantiems pakeliamiems garažo vartams, arba 13,5m2 skirta neišsikišantiems pakeliamiems garažo vartams. Garažo vartų tipai. Nurodytos vertės galioja gamintojo nustatytomis sąlygomis, atsižvelgiant į oro sąlygas, temperatūros svyravimus, vartų standumą ir, svarbiausia, lengvą vartų judėjimą. Ne visada pavyksta tai užtikrinti ar daryti įtaką šioms sąlygoms, todėl rekomenduojame NICE Spinbus SN6041 pavarą garažo vartams naudoti neviršijant 80% šių verčių. Daugiau informacijos rasite skyriuje Pavaros pasirinkimas .
Labai patogi naudoti technologija BlueBUS leidžia maitinti ir valdyti iki 6 fotoelementų porų dviejų gyslų kabeliu. Pavaroje taip pat yra terminis saugiklis.
Reguliuojamas greitis,, jėga ir pauzės trukmė prieš automatiškai uždarant vartus ir kitos funkcijos, žr. Programavimas.
Diagnostika naudojant įspėjamąjį švyturėlį.
Nutrūkus elektros tiekimui, pavarą galima atrakinti ir vartus valdyti rankiniu būdu. Taip pat prie pavaros galima prijungti NICE PS124 atsarginę bateriją, kuri nutrūkus elektros tiekimui leis atlikti kelis vartų judėjimo ciklus.
Pavaros valdymo blokas turi programuojamą įvestį, prie kurio galima prijungti įspėjamoji lemputė, atidarytų vartų indikatorius, elektromechaninė spyna arba elektromagnetinė spyna.
Pavara NICE Spinbus SN6041 yra elektromechaninė pavara, tinkama Slovakijos klimato sąlygoms ir atitinkanti visus Europos saugos standartus.
Su NICE Spinbus SN6041 pavara suderinami priedai
Taip pat rekomenduojame įsigyti su pavara suderinamų papildomų priedų arba pasirinkti vieną iš jau paruoštų akcinių rinkinių:
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Švyturėlis mirksėdamas signalizuoja apie vartų judėjimą – tinka išvažiavimams, kuriuose matomumas prastas. Jame taip pat įmontuota antena, padidinanti nuotolinio valdymo pultelio veikimo nuotolį. | |
| Fotoelementai | Uždarant vartus aptinka kliūtį ir sustabdo judėjimą – vartai neatsitrenks nei į automobilį, nei į žmones. | - MoonBUS (MOFB) |
| Siųstuvas |
Vartams valdyti nuotoliniu būdu. |
- FloR (Flo2R-s, Flo4R-s) |
| Imtuvas | Būtinas vartų nuotoliniam valdymui. | - OXI - SMXI |
| Antena | Geresniam pultelio veikimo nuotoliui. | - integruota į švyturėlį LUCYB, MLBT - atskira ABFKIT antena, arba ABF |
| Klaviatūra | Jei pamiršote nuotolinio valdymo pultelį arba pas jus dažnai atvyksta daug transporto priemonių ar žmonių ir nenorite kiekvienam duoti pultelio arba kaskart atidaryti vartų rankiniu būdu. | - MOTXR |
NICE Spinbus SN6041 pavaros instrukcija
NICE Spinbus SN6041 pavaros instrukciją galite atsisiųsti čia:
NICE Spinbus SN6041 pavaros instrukcija
NICE Spinbus trumpai
NICE Spinbus yra negrįžtamųjų elektromechaninių pavarų su reduktoriumi garažo vartams. Jos tiekiamos be valdymo bloko. Suderinamas valdymo blokas yra SNA4. Valdymo blokuose yra SM jungtis, skirtaimtuvai radijo signalo NICE SMXI, arba NICE OXI. Išorinių įrenginių elektros jungtys (fotoelementai, įspėjamasis švyturėlis, ir kt.) NICE Spinbus šeimos NICE Spinbus garažo vartų pavarose buvo supaprastintos, panaudojus BlueBUS, leidžiančią kelis įrenginius prijungti prie bendros jungties vos vienu dviejų gyslų kabeliu, kurio poliškumo net nebūtina paisyti. Automatinis valdymas priklauso nuo elektros tiekimo, tačiau nutrūkus elektros tiekimui pavaros variklį galima atrakinti ir vartus valdyti rankiniu būdu. Taip pat galima įsigyti pasirenkamą NICE PS124 atsarginį akumuliatorių, leidžiantį valdyti vartų pavarą net ir nutrūkus elektros tiekimui.
Pavaros pasirinkimas – ar pavara NICE Spinbus SN6041 tinka mano vartams?
Kiekvieni vartai turi savo konstrukciją (segmentiniai, pakeliami ir kt.) ir plotą o kiekviena pavara turi savo apribojimų. Rinkoje dažniausiai siūlomi šių tipų vartai:
| Segmentiniai garažo vartai | Neišsikišantys pakeliami garažo vartai * |
|---|---|
 |
 |
| Išsikišantys pakeliami garažo vartai | |
| be spyruoklių* | su spyruoklėmis |
 |
 |
* Norint automatizuoti neišsikišančius pakeliamus garažo vartus ir išsikišančius pakeliamus vartus be spyruoklių, prie vartų būtina sumontuoti NICE SPA5 svyruojanti svirtis.
Pavara NICE Spinbus SN6041 parinkus tinkamus priedus, galima naudoti šių tipų vartams ir atitinkamų varčių plotams bei matmenims:
| Segmentiniai | Pakeliami išsikišantys |
Pakeliami neišsikišantys |
|
|---|---|---|---|
| maks. 17,7m2 | maks. 14,7m2 | maks. 13,5m2 | |
| 3 m kreipiamasis bėgelis |
2,4m × 5,2m |
2,8m × 4,2m |
2,2m × 4,2m |
| 4 m kreipiamasis bėgelis | 3,4m × 5,2m | 3,5m × 4,2m | 3,2m × 4,2m |
Iš esmės varčios matmenys nulemia didžiausią ciklų skaičių per valandą ir iš eilės atliekamų ciklų skaičių, t. y. nurodo, kiek laiko pavara gali veikti. Didesnė jėga (svoris) šių ciklų skaičių dar procentiškai sumažina, nes pavara patiria didesnę apkrovą, ir taip pat nustato didžiausią leidžiamą greitį esant nurodytai apkrovai. Pavaroje įrengtas įtaisas (šiluminė apsauga), kuris matuoja ir variklio, ir aplinkos temperatūrą ir atitinkamai mažina galimų ciklų skaičių:
| Ciklų skaičius per valandą Ciklų iš eilės skaičius |
Varčiai pakelti reikalinga jėga* | |||||
| Iki 250N | 250–400N | 400–500N | 500–650N | 650–800N | ||
|---|---|---|---|---|---|---|
|
V
|
Iki 2m |
20 |
18 |
14 |
8 |
5 2 |
| 2–2,5m | 15 7 |
14 6 |
10 5 |
6 3 |
4 2 |
|
| 2,5–3m | 12 5 |
11 4 |
9 3 |
5 2 |
3 1 |
|
| 3–3,5m | 10 4 |
9 3 |
7 3 |
4 2 |
2 1 |
|
* 1Kg=9,81N, t. y. varčiai pakelti reikalingą jėgą padalijus iš 9,81 galima išreikšti kilogramais. Pavyzdžiui, 500N yra maždaug 51Kg.
Pavaros NICE Spinbus SN6041 montavimas
Montavimo būdas pavaros priklausomai nuo situacijos, montavimas skiriasi. Vartams iki 2,5 m aukščio naudojamas 3 m ilgio kreipiamasis bėgelis, o vartams iki 3,5 m aukščio – 4 m ilgio bėgelis. Kreipiamąjį bėgelį taip pat galima pritvirtinti prie prie lubų tvirtinamų laikiklių arba pritvirtinti tiesiai prie lubų naudojant NICE SNA16 laikiklių.
Elektros instaliacija
Tipinė (pasirenkama) pavaros ir priedų prijungimo schema pagal atskirus vartų tipus yra tokia:
| Sekciniai garažo vartai | |
|---|---|
 |
|
| Atverčiami garažo vartai, išsikišantys į išorę* | Atverčiami garažo vartai, neišsikišantys į išorę* |
 |
 |
* Norint automatizuoti į išorę neišsikišančius atverčiamus garažo vartus arba į išorę išsikišančius vartus be spyruoklių, prie vartų būtina sumontuoti NICE SPA5 svirtis.
Priedų sąrašas
|
|
Kabelių sąrašas
| Paskirtis | Tipas | Maks. ilgis |
|---|---|---|
| A. Įspėjamoji lemputė su antena |
2×0,5 mm2 |
20 m 20 m (rekomenduojama – mažiau nei 5 m) |
| B. Fotoelementai | 2×0,5 mm2 | 30 m, virš 30 m – 2×1 mm2 |
| C. Raktinis jungiklis | 4×0,5 mm2 | 50 m (arba 2 vnt. 2×0,5 mm2) |
| D. Jutiklinė saugos briauna | 2×0,5 mm2 | 30 m |
NICE Spinbus SN6041 pavaros montavimas
Pavaros mechaninis montavimas susideda iš trijų etapų:
- Reikalavimai prieš montavimą
- Kreipiamojo bėgelio surinkimas
- Pavaros pritvirtinimas prie surinkto bėgelio
- Bėgelio su pavara tvirtinimas prie lubų
0. Reikalavimai prieš montavimą
I. Montuojant pavarą būtina atsižvelgti į tam tikrus erdvės reikalavimus, ypač kreipiamajam bėgeliui. Reikės:
- pakankamo garažo ilgio (C+D) pavarai sumontuoti (apie 3,5 m 3 m bėgeliui, apie 4,5 m 4 m bėgeliui),
- taip pat tarpas tarp viršutinio vartų taško ir lubų (A) turi būti ne mažesnis kaip 4 cm ir ne didesnis kaip 40 cm,
- o didžiausias atstumas tarp kreipiamojo bėgelio ir lubų (B) turėtų būti 40 cm (mažesnis atstumas netrukdo, bėgelį galima montuoti net tiesiai prie lubų).
Kad būtų aiškiau, žr. paveikslėlį:
| II. Taip pat reikia palikti vietos pačiam pavaros korpusui sumontuoti: | III. Atverčiamiems garažo vartams atidarant vartus tarpas tarp kreipiamojo bėgelio apačios ir aukščiausio vartų varčios taško (E) turi būti ne mažesnis kaip 6,5 cm ir ne didesnis kaip 30 cm: |
 |
 |
Įspėjimas: jei pirmiau nurodytos sąlygos netenkinamos, NICE Spinbus SN6041 pavaros sumontuoti negalima arba reikės rasti alternatyvų tvirtinimo sprendimą.
1. Kreipiamojo bėgelio surinkimas
Žr. savo turimo bėgelio montavimo instrukciją:
| NICE SNA3X (3×1 m) |
NICE SNA30 (3 m) |
|---|---|
|
|
|
2. Pavaros pritvirtinimas prie surinkto bėgelio
| 1. Pavarą galima pritvirtinti trimis būdais – pasirinkite tą, kuris geriausiai tinka pagal turimą erdvę. | 2. Pritvirtinkite pavarą prie rotaciją perduodančio mazgo keturiais pridedamais 6,3x38 varžtais. |
|---|---|
 |
 |
3. Bėgio su pavara tvirtinimas prie lubų
Pagal išmatuotas reikšmes atsižvelgdami į atstumą tarp bėgio ir lubų bei vartų viršaus, tiksliai vartų centre pažymėkite dvi tvirtinimo skyles. Priklausomai nuo pagrindo, priekinį laikiklį galite pritvirtinti:
| Prie profilio galite tvirtinti kniedėmis | Prie sienos galite tvirtinti kaiščiais ir varžtais | Jei sąlygos tinkamos, bėgį galite tvirtinti tiesiai prie lubų |
|---|---|---|
 |
 |
 |
Išgręžę tvirtinimo skyles, pritvirtinkite priekinį laikiklį, o kitą bėgio su varikliu galą palikite ant žemės. Toliau atlikite šiuos veiksmus:
Pavaros programavimas
Pavaros programavimo būdas priklauso nuo komplekte esančio valdymo bloko. Su NICE Spinbus SN6041 pavara suderinami šie valdymo blokai:
| SNA4 |
|---|
|
|
NICE Spinbus SN6041 pavaros atblokavimas
Nutrūkus elektros tiekimui, negalėsite valdyti vartų naudodami nuotolinio valdymo pultą. Todėl pavarą galima atblokuoti atblokavimo svirtele ir vartus judinti rankiniu būdu:
| 1. Patraukite vežimėlio atblokavimo svirtelę. | 2. Pajudinkite vartų plokštę |
|---|---|
 |
 |
NICE Spinbus SN6041 pavaros lemputės keitimas
Prieš keisdami lemputę, atjunkite pavarą nuo elektros maitinimo ir atlikite šiuos veiksmus:
| 1. Paspauskite baltą dangtelį ir pasukite jį | 2. Išsukite seną lemputę. Tada įsukite naują 230V 60W lemputę su E27 cokoliu. |
|---|---|
 |
 |
NICE Spinbus SN6041 pavaros techninės charakteristikos
| Modelis | NICE Spinbus SN6041 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo aprašymas | Elektromechaninis reduktorinis variklis, skirtas automatiniam garažo vartų veikimui privačioje aplinkoje. Tiekiamas be valdymo bloko. Tinkamas valdymo blokas: SNA4. | ||||||||||
| Krumpliaratis | Skersmuo: 9,5mm Dantų skaičius: 28 Suderinama su kreipiančiaisiais bėgiais: SNA3X, SNA30, SNA6 |
||||||||||
| Sukimo momentas [Jėga] |
18Nm [1000N] – reikalinga vartų varčiai pradėti judėti |
||||||||||
| Vardinis sukimo momentas [Vardinė jėga] |
9Nm [560N] – reikalinga vartų varčiai palaikyti judančiai |
||||||||||
| Greitis | 0,20 m/s | ||||||||||
| Vardinis greitis | 0,08 m/s | ||||||||||
| Iš eilės atliekamų ciklų riba | 50 ciklų per dieną (valdymo blokas apribos skaičių pagal apribojimus, žr. Pavaros pasirinkimas) | ||||||||||
| Veikimo trukmės riba | 3 minutės (valdymo blokas apribos trukmę pagal apribojimus, žr. Pavaros pasirinkimas) | ||||||||||
| Maitinimas | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Vartojamoji galia |
370W (mažiau nei 2,2W budėjimo režimu) | ||||||||||
| Izoliacijos klasė | 1 – būtina įžeminti | ||||||||||
| Atsarginis maitinimo šaltinis | galima įsigyti ir įrengti NICE PS124 atsarginę bateriją | ||||||||||
| Apšvietimas | 230V 60W lemputė, E27 lizdas | ||||||||||
| Švyturėlio išėjimas |
Priklausomai nuo užprogramuoto išėjimo:
|
||||||||||
| BlueBUS išėjimas | vienas išėjimas 6 BlueBUS įrenginiams | ||||||||||
| STOP įėjimas | normaliai atviriems, normaliai uždariems kontaktams ir įrenginiams su 8,2KΩ pastoviąja varža | ||||||||||
| STEP-BY-STEP įėjimas (P.P., žingsninis valdymas) | normaliai atviras (uždarymas suaktyvina komandą "Žingsninis valdymas") | ||||||||||
| Radijo imtuvas | be imtuvo, „SM“ jungtis imtuvams NICE SMXI, NICE OXI ir pan. | ||||||||||
| Antenos įėjimas | 52Ω koaksialiniam RG-58 kabeliui (arba panašiam) | ||||||||||
| Programavimo funkcijos | 4 įjungimo / išjungimo funkcijos (I lygio programavimas) 4 reguliuojamos funkcijos (II lygio programavimas) |
||||||||||
| Savidiagnostikos funkcijos |
|
||||||||||
| Darbinė temperatūra | -20°C iki +50°C | ||||||||||
| Naudojimas druskingoje, rūgštinėje ir potencialiai sprogioje aplinkoje | ne | ||||||||||
| Apsaugos klasė | IP40 – naudoti patalpose arba gerai apsaugotoje lauko vietoje | ||||||||||
| Matmenys | 311×327×105 (plotis×ilgis×aukštis) | ||||||||||
| Svoris | 4,7kg |
