NICE Soon SO2000 – sekcinių garažo vartų, kurių plotas iki 20m2 ir aukštis iki 5m

Produkto prieinamumas:	per 3 dienas	Prekes įprastai išsiunčiame per 3 dienas.

NICE-SO2000
per 3 dienas

352,74 € be PVM
426,82 € su PVM

Svoris
11 kg

Produkto aprašymas NICE Soon SO2000 – sekcinių garažo vartų, kurių plotas iki 20m2 ir aukštis iki 5m

NICE SOON SO2000 yra sekcinių garažo vartų veleno pavara, skirta vartams iki 20 m² ir orientacinio aukščio iki 5 m. Ji turi 24 V nuolatinės srovės variklį, integruotą valdymo bloką NICE SOA2R10 su BlueBUS, magnetinį enkoderį ir integruotą LED apšvietimą. Visa pavara maitinama iš 230 V kintamosios srovės.

Pavara yra negrįžtamoji ir dingus maitinimui atblokuojama komplekte esančiais troseliais. Enkoderis seka padėtį; atidarymo ir uždarymo padėtis reikia išmokyti. Mechaniniai ribotuvai ir tinkamas vartų balansavimas tebėra būtini.

Greitoji navigacija
Pavaros pasirinkimas	Priedai
Pakuotė	Montavimas
Atblokavimas	Prijungimas
Pirmasis paleidimas	Nustatymai
Valdikliai	Diagnostika
Atstatymas	Priežiūra
Parametrai	PDF vadovas

Priedai ir valdymo sistemos pasirinkimas

SOA2R10 yra integruotas į SOON SO2000. Atskiras DPRO924 prie šios versijos nepridedamas. Toliau aprašytas prijungimas ir nustatymas taikomi SOA2R10; jei plokštės žymėjimas kitoks, vadovaukitės įmontuoto valdymo bloko instrukcija.

Kas	Kodėl	Tipas
Fotoelementai	Pervažiuojamos zonos apsauga; dviejų laidų prijungimas be poliškumo.	NICE EPMB
Įspėjamoji blykstė	Įspėja apie judėjimą; FLASH nustatymas.	NICE ELDC
Radijo imtuvas ir nuotolinio valdymo pultas	Valdymas siųstuvu; SM lizdas ir susiejimas.	NICE OXIBD + NICE MYGO4
Atsarginė baterija	Veikimas dingus elektros tinklo maitinimui; montuojama pavaroje.	NICE PS124
Tiesioginis velenas	Pritaikymas 31,75 / 35 / 40 mm skersmens velenams.	NICE CRA9
Grandininė pavara	Montavimas ne vienoje ašyje; pavaros perdavimo ir laikiklių pasirinkimas.	NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8

Kada rinktis SOON SO2000

Pavara tinka naudoti patalpose, su subalansuotais sekciniais vartais, kai norite, kad valdymas būtų tiesiai variklyje, o pavara – be lubinio bėgio. IP40 reiškia, kad pavara skirta montuoti patalpose. Vartų judėjimo pasipriešinimas, spyruoklės, vėjas ar apledėjimas tinkamumą lemia labiau nei vien vartų plotas.

Sąlyga	Reikšmė
Sekcinių vartų plotas	Ne daugiau kaip 20 m².

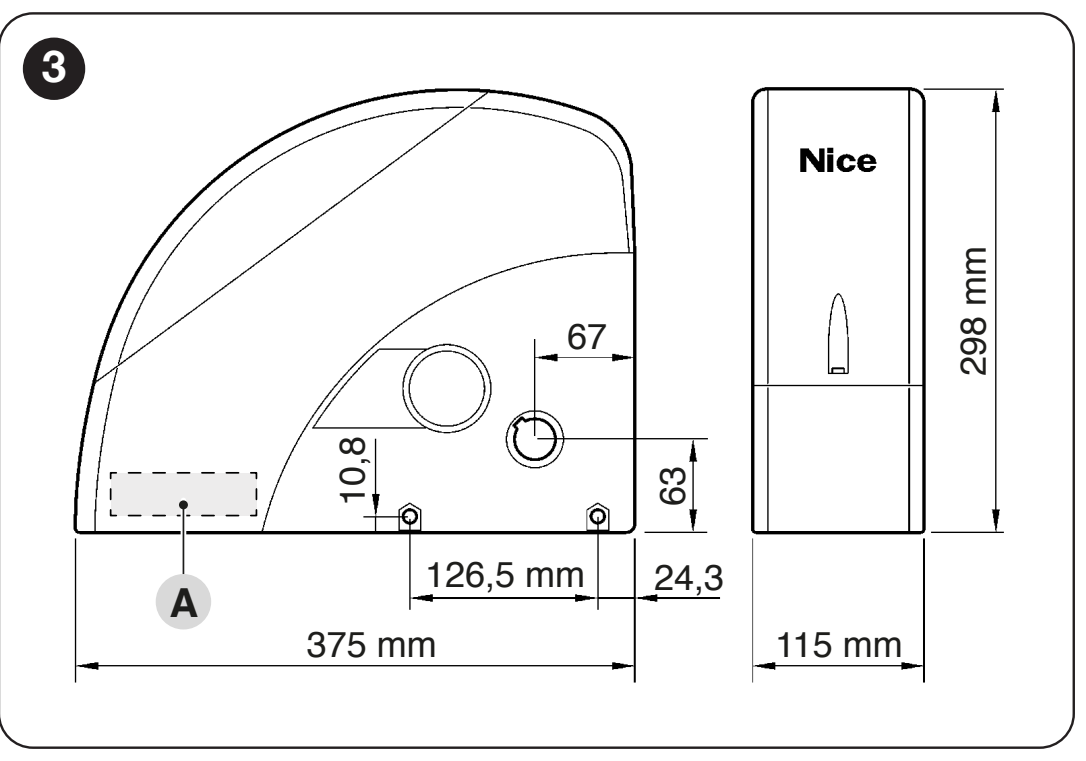

Orientaciniai matmenys	Aukštis iki 5 m, plotis iki 4 m; būtina patikrinti konkrečių vartų parametrus.
Sukimo momentas	Didžiausias – 50 Nm; vardinis – 30 Nm.
Išėjimo veleno sukimosi greitis	Didžiausias – 30 aps./min.; vardinis – 18 aps./min. Vartų segmento greitis taip pat priklauso nuo būgno skersmens ir perdavimo.

Ciklų skaičius priklausomai nuo judėjimo pasipriešinimo

Vienas ciklas – visiškas atidarymas ir uždarymas. Intensyviam naudojimui taikomos šios sąlygos:

Jėga, reikalinga vartams judinti rankiniu būdu	Ciklai per valandą	Iš eilės
Iki 120 N	20	35
120–180 N	18	33
180–220 N	15	30

Jei reikšmė yra ties intervalo riba, taikykite mažesnę ribinę vertę. Šiluminis ribotuvas stebi apkrovą ir judėjimo trukmę; jam suveikus leiskite pavarai atvėsti. Techniniuose parametruose nurodyti 15 ciklų per valandą taikomi 3 m vartams, esant vardiniam sukimo momentui. Tai nėra garantija bet kokiai komplektacijai.

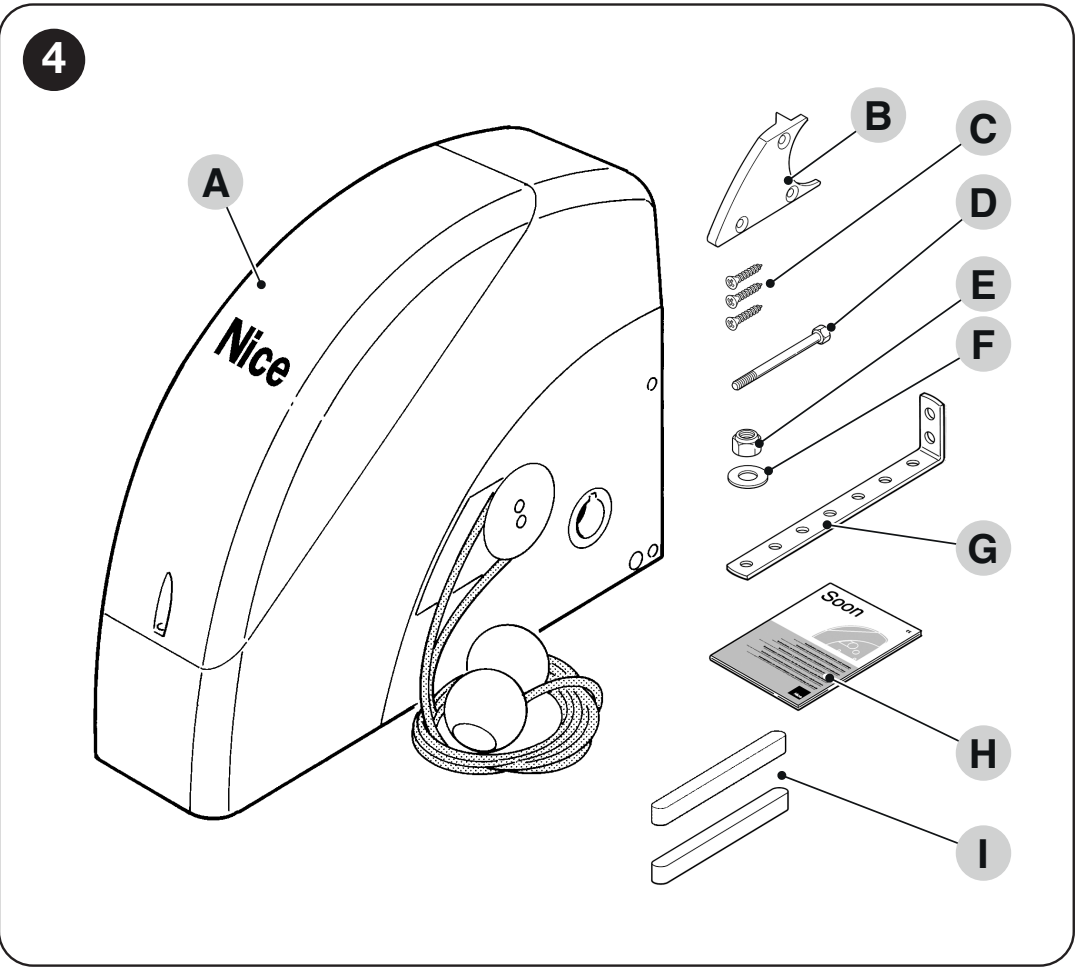

Kas įeina į pavaros komplektą

SOON: variklis, lyninis atblokavimo mechanizmas, laikiklis ir montavimo tvirtinimo detalės

Detalė	Paskirtis
Variklis su valdikliu	SOON SO2000 su SOA2R10 plokšte ir apšvietimu.
Atblokavimas	Lyninis atblokavimo mechanizmas; 4 m ilgio lynai ir kreipiamoji detalė montuoti horizontaliai.
Tvirtinimas	Laikiklis, varžtas M8 × 130, savaime užsifiksuojanti veržlė M8, poveržlė D8, 3 savisriegiai varžtai ir 2 jungiamieji pleištai.
Montavimo instrukcija	Pavaros instrukcija. Sieniniai inkarai, CRA transmisija, fotoelementai, radijo imtuvas ir akumuliatorius pasirenkami pagal komplektaciją.

Pavaros montavimas

Montavimo, elektros prijungimo ir bandymo darbus atlieka kvalifikuotas technikas. Prieš atlikdami darbus atjunkite maitinimo tinklą ir atsarginį akumuliatorių. Vartai turi būti mechaniškai saugūs, tinkamai subalansuoti, su veikiančiais kreipikliais ir galiniais ribotuvais. Sekciniuose vartuose taip pat patikrinkite spyruokles ir laikančiuosius lynus. Pavara nepašalina sunkiai judančių vartų problemos.

Tiesioginis montavimas ant veleno

NICE SOON SO2000 pavara montuojama tiesiai ant sekcinių vartų veleno Ø 25,4 mm. Velenams Ø 31,75 / 35 / 40 mm skirta NICE CRA9. Tvirtinimo laikiklis yra komplekte; sieninius inkarus pasirinkite pagal pagrindą. Ø 25,5 mm anga variklyje nereiškia, kad rekomenduojamas kitas veleno skersmuo.

SOON montuokite uždarę vartus. Užmaukite pavarą ant veleno ir įstatykite komplekte esantį jungiamąjį pleištą.
Priveržkite laikiklį prie pavaros komplekte esančiu varžtu, veržle ir poveržle. Patikimai pritvirtinkite laikiklį prie laikančiosios sienos.
Montuodami horizontaliai, trimis varžtais pritvirtinkite komplekte esančią atblokavimo lynų kreipiamąją detalę ir nutieskite lynus, kaip parodyta paveikslėlyje. Lynai turi likti pasiekiami.
Prieš mokydami pavarą patikrinkite enkoderio padėtį ir laisvą judėjimo kelią. Naudojamas enkoderio diapazonas yra 5–95 %; kraštinės padėtys turi patekti į šio diapazono ribas.

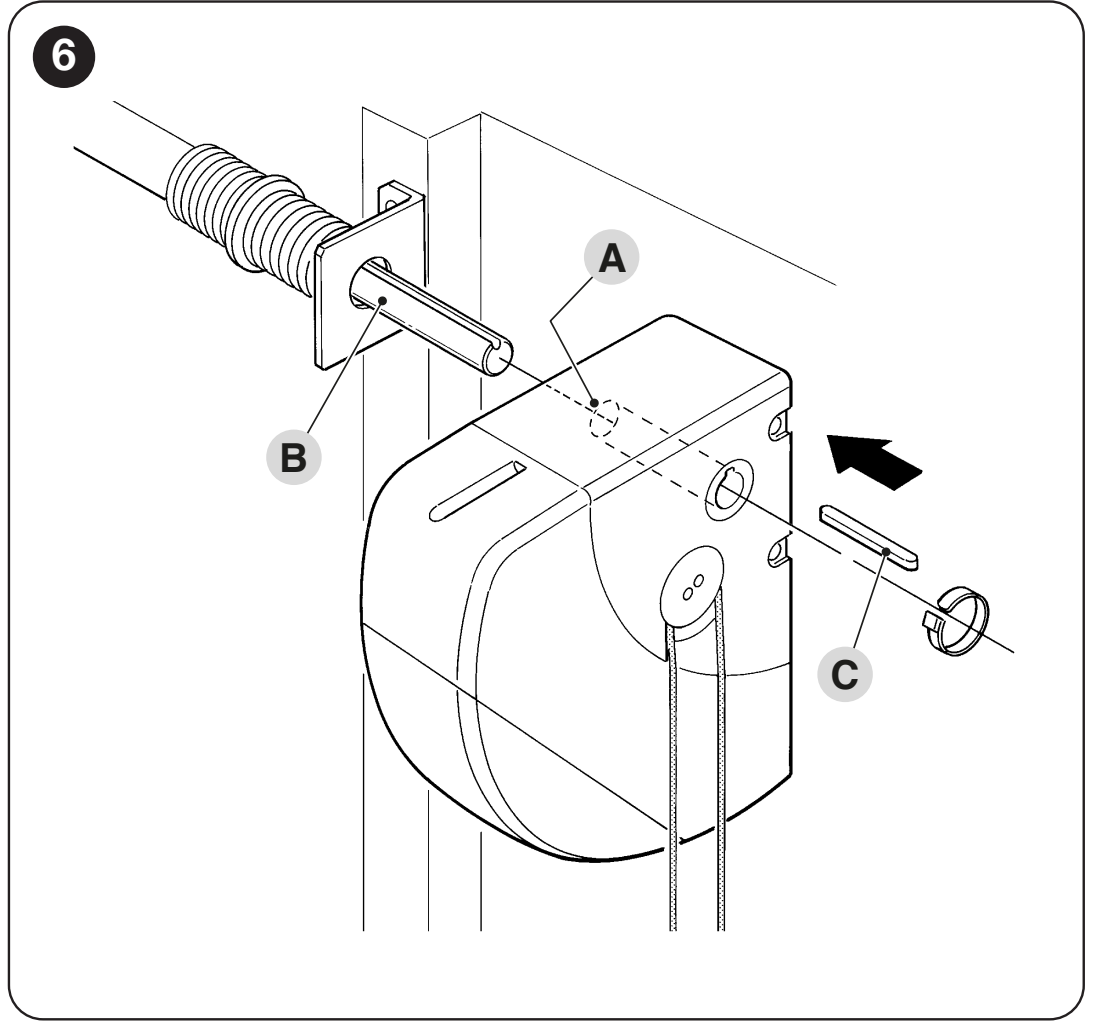

SOON: pavaros užmovimas ant veleno ir jungiamojo pleišto įstatymas

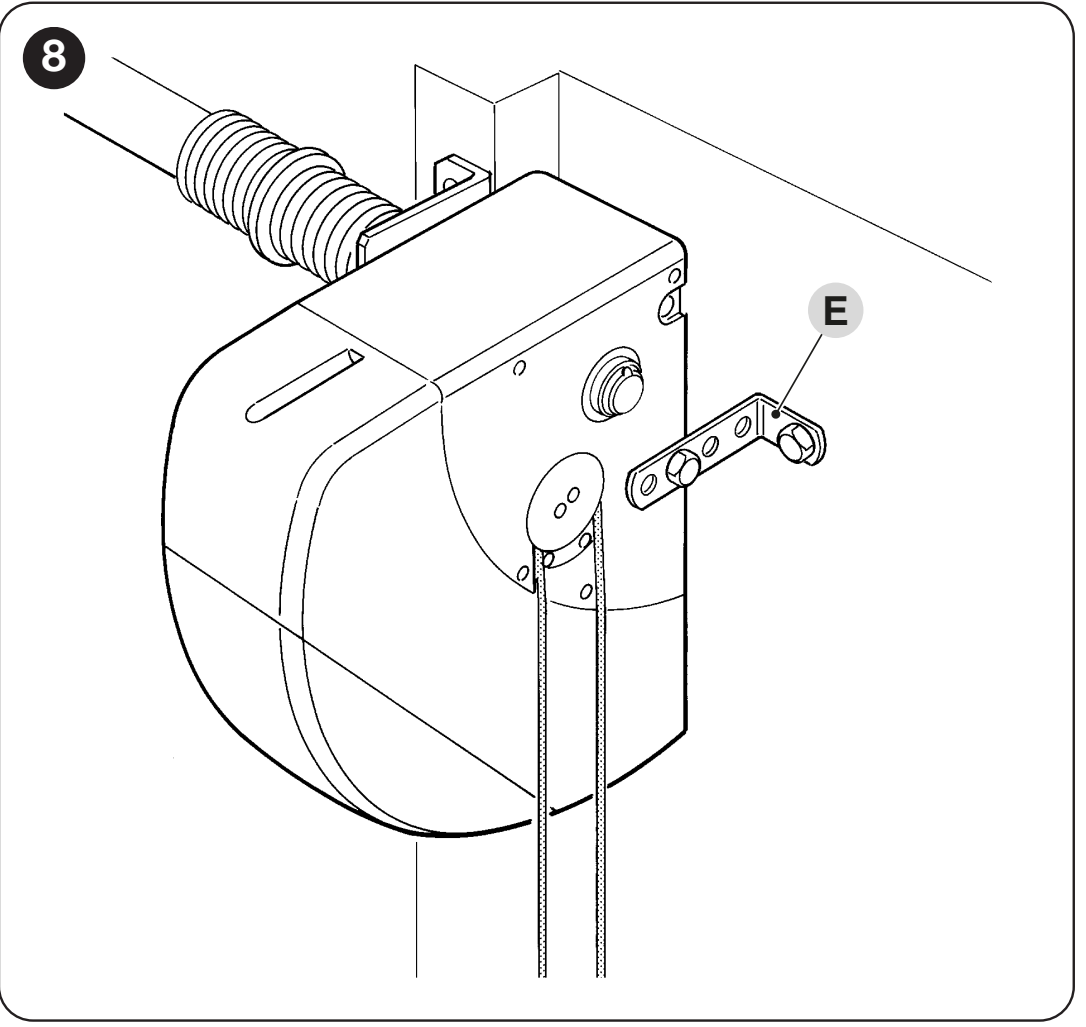

SOON: komplekte esančio laikiklio tvirtinimas prie sienos

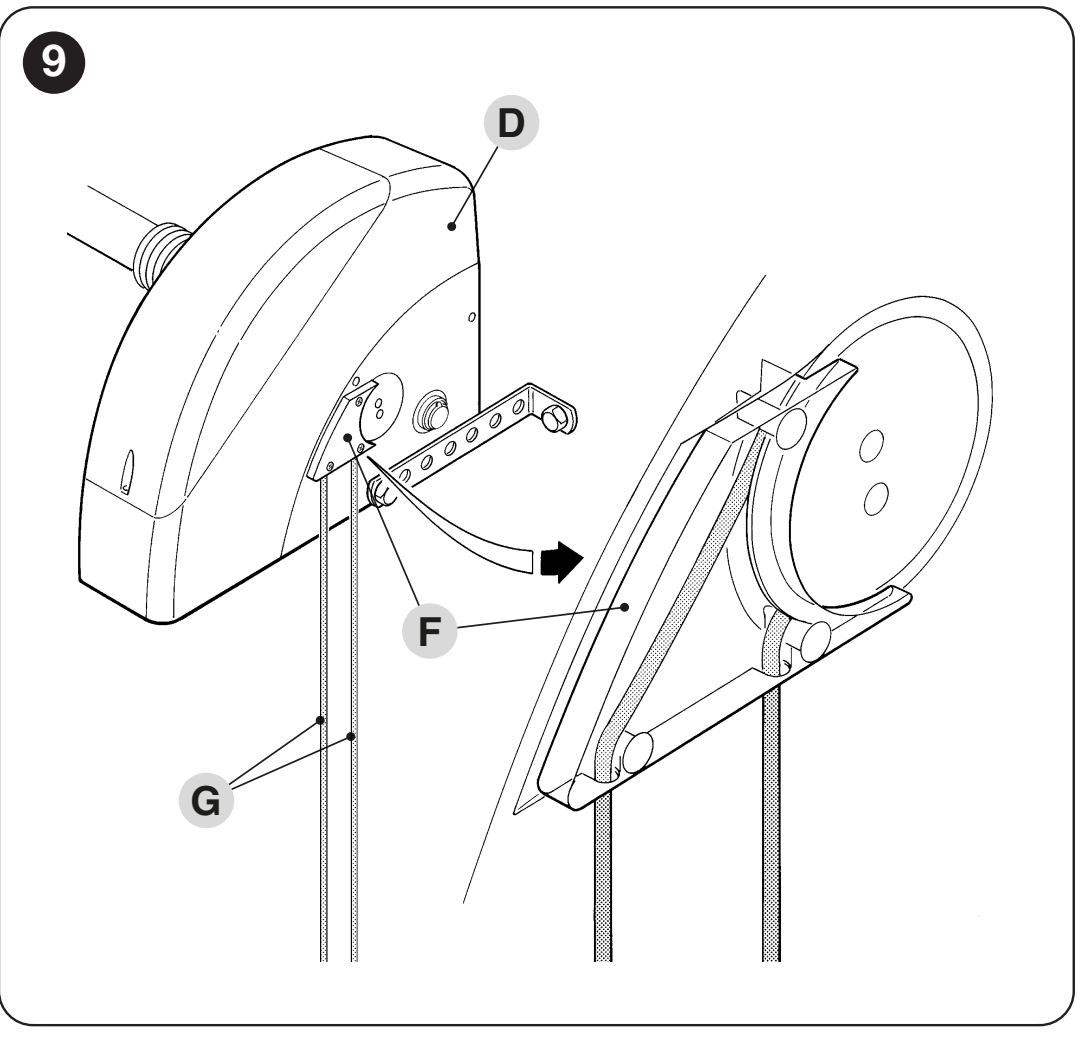

SOON montuojant horizontaliai: atblokavimo lynų nutiesimas

Montavimas ne ant veleno, naudojant grandinę

Kai nėra pakankamai vietos tiesioginiam montavimui, naudojamas velenas su 18 dantų žvaigždute NICE CRA1 pavaroje ir žvaigždute ant vartų veleno. Transmisiją jungia 1/2″ × 5/16″ grandinė NICE CRA3 (1 m) arba NICE CRA4 (5 m), su jungiamąja detale NICE CRA2. Pavarai montuoti ne ašyje naudojami laikikliai NICE CRA8.

Transmisija	Komponentai ir rezultatas
1 : 1	NICE CRA1 + NICE CRA7 (18 / 18 dantų). Sukimosi greitis nemažinamas.
1 : 2	NICE CRA1 + NICE CRA6 (18 / 36 dantų). Vartų velenas sukasi lėčiau; būtina įvertinti perduodamą sukimo momentą ir vartų konstrukciją.

Žvaigždutės turi būti vienoje plokštumoje, grandinė tinkamai įtempta ir apsaugota, kad neįtrauktų rankų ar drabužių. Perdavimo santykio pakeitimas automatiškai nekeičia leistino vartų ploto. Matmenys, balansavimas, eiga ir visa komplektacija vertinami kartu.

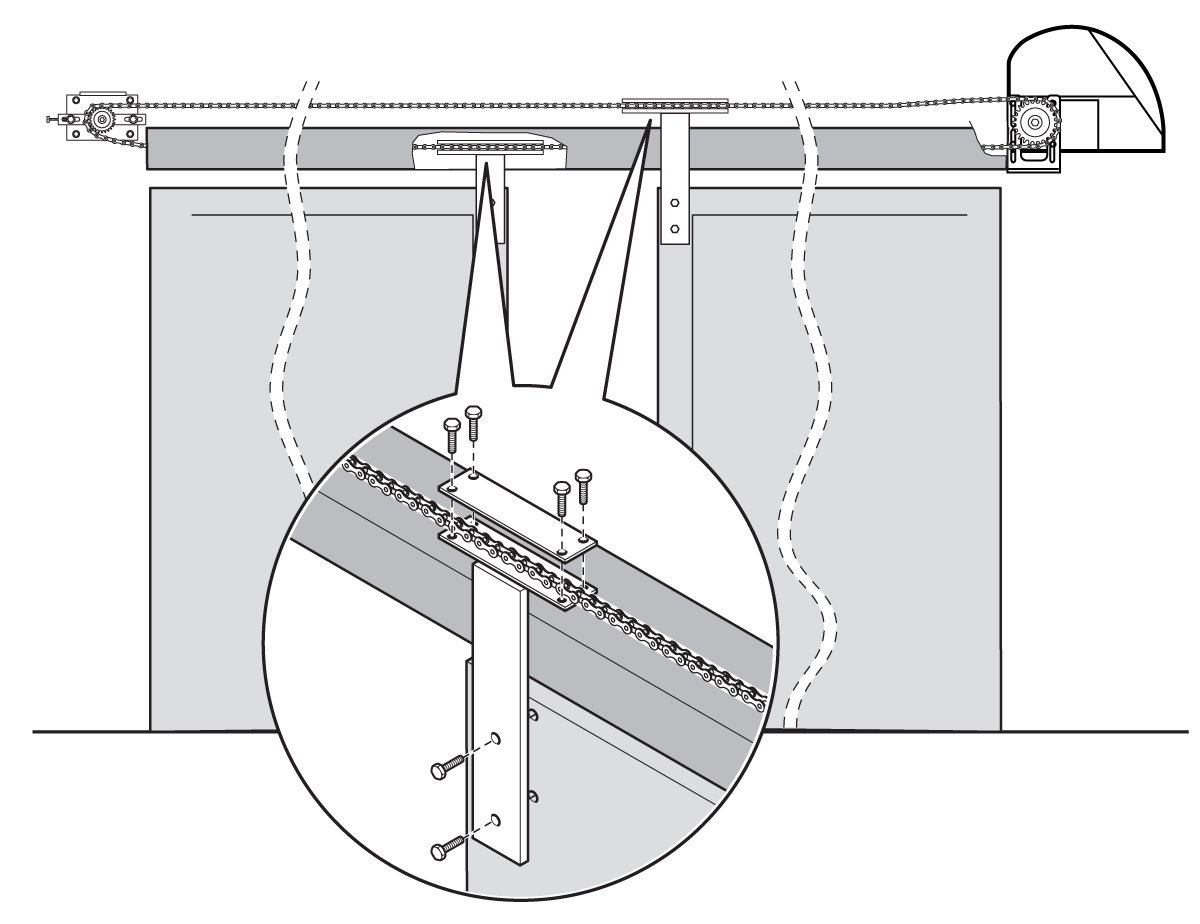

Grandininė pakabinamų stumdomųjų vartų sistema

Šiame puslapyje pateikti SOON prijungimo ir mokymo nurodymai taikomi sekciniams vartams. Pakabinamų vartų grandininę sistemą reikia atskirai įvertinti, kad būtų parinkta tinkama pavara.

Pakabinamų vartų grandininę sistemą sudaro velenas su žvaigždute NICE CRA1, įtempiklis su grįžtamąja žvaigždute NICE CRA5, grandinė NICE CRA4 ir jungtys NICE CRA2. Vartų varčia tvirtinama prie viršutinės arba apatinės grandinės šakos, atsižvelgiant į judėjimo kryptį. Kai yra dvi priešingomis kryptimis judančios varčios, viena tvirtinama prie viršutinės, kita – prie apatinės šakos.

Tai individualiai suprojektuota grandininė sistema. Sekcinių vartų ploto riba nenustato leistino pakabinamos varčios svorio ar ilgio. Montuotojas turi patikrinti stumdymo pasipriešinimą, jėgos perdavimą, judėjimo kelią, mechaninius ribotuvus ir apsaugą nuo prispaudimo vietų.

Rankinis atblokavimas dingus elektrai

Atblokuokite tik stovinčius, tinkamai subalansuotus vartus. Niekada neatblokuokite vartų, jei pažeistos spyruoklės arba vartai gali nukristi.

Patraukite valdiklį / lyną A kaip parodyta paveikslėlyje. Pavara atsilaisvins.
Perstumkite vartus rankomis, nenaudodami jėgos.
Norėdami vėl naudoti variklinę pavarą, patraukite valdiklį / lyną B. Patikrinkite, ar pavara vėl užsifiksavo.

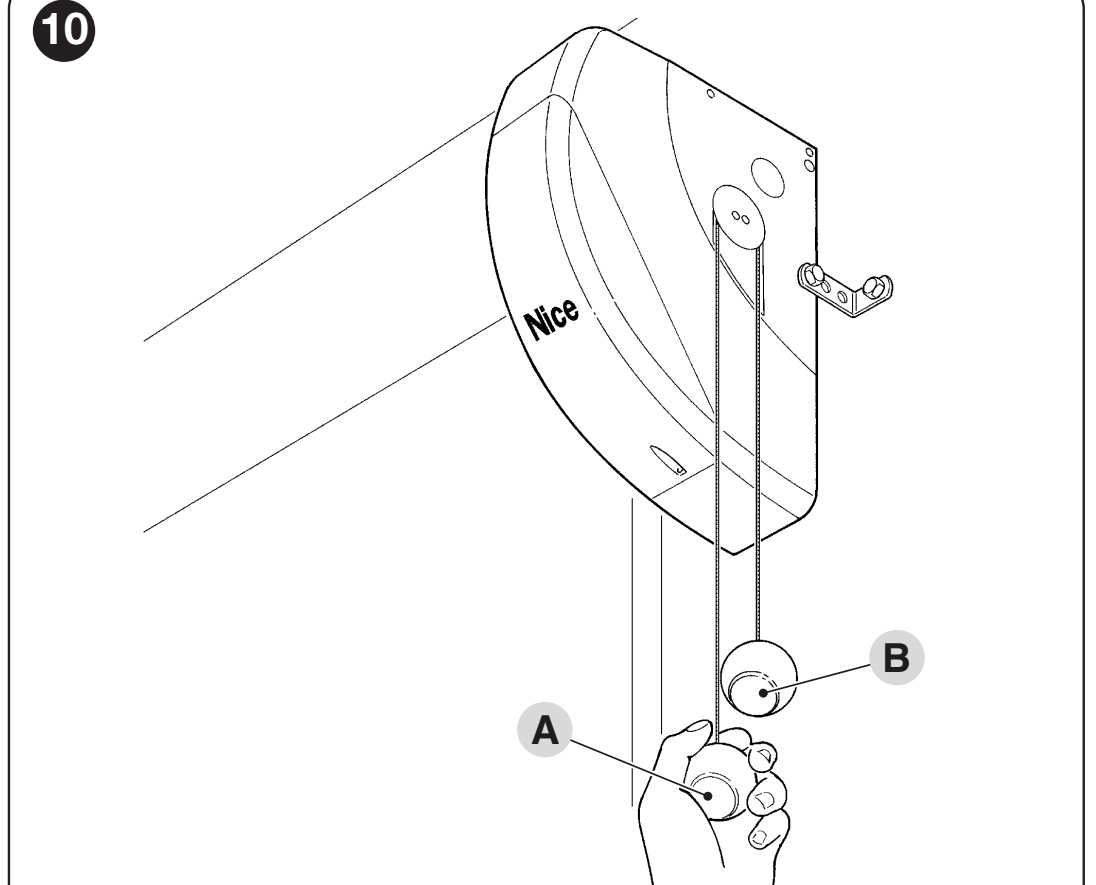

SOON: A atblokuoja transmisiją, B vėl ją užblokuoja

SOA2R10 prijungimas

Prieš atidarydami dangtelį atjunkite 230 V maitinimą ir PS124. Valdymo blokas yra tiesiai pavaroje. Kabelius tieskite per kabelių įvores, tinklo laidus atskirkite nuo signalinių ir prijunkite apsauginį įžeminimą.

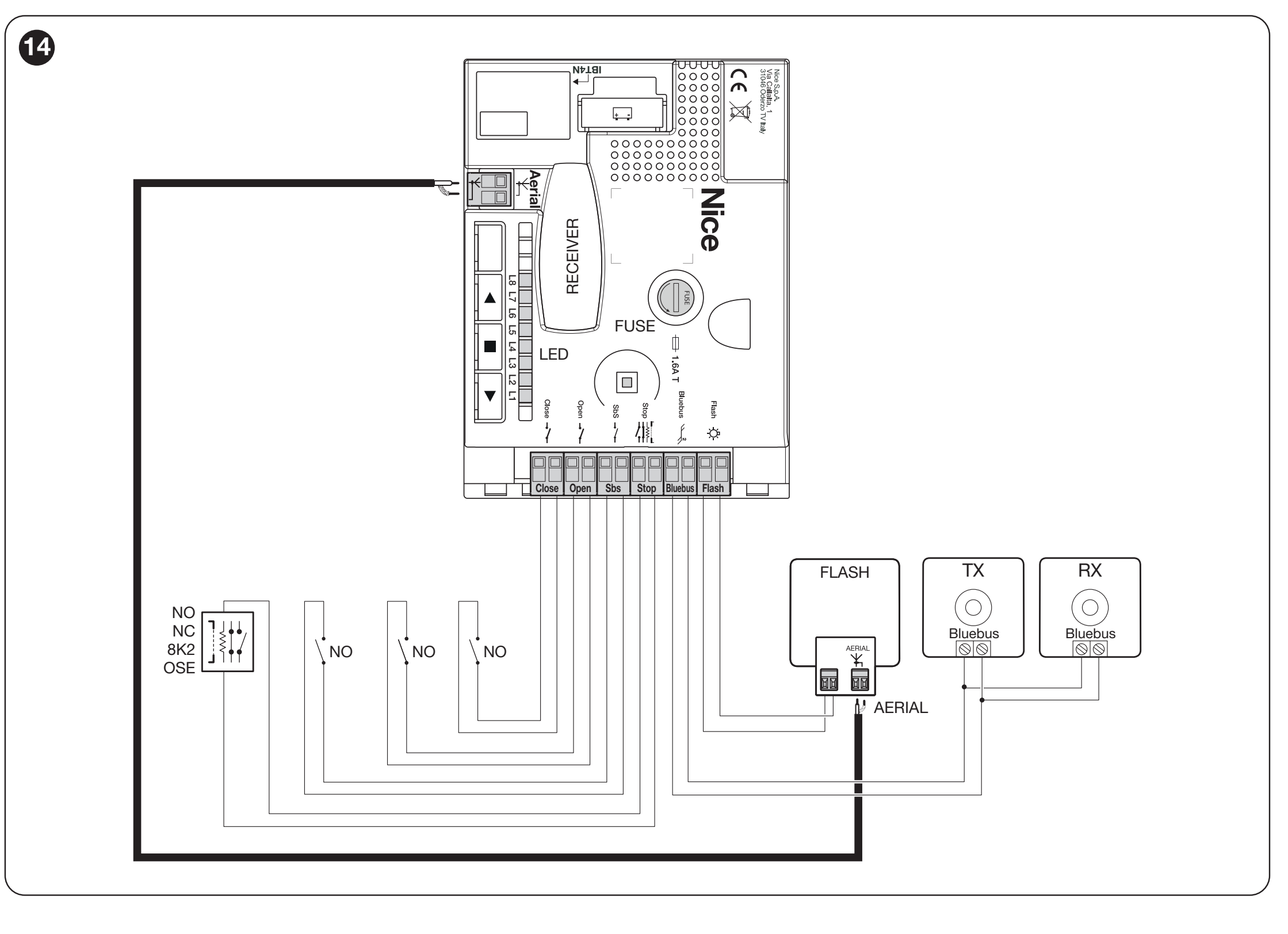

SOA2R10: FLASH, BlueBUS, STOP, SbS, OPEN, CLOSE, antena, SM ir IBT4N

Laidai ir maksimalūs ilgiai

Laidas	Kabelis / ilgis
230 V AC tinklas	3 × 1,5 mm² / 30 m; jei ilgis didesnis, naudokite 3 × 2,5 mm² ir įžeminkite prie pavaros.
FLASH	2 × 1 mm² / 20 m.
BlueBUS	2 × 0,5 mm² / 30 m; 30–50 m atstumui naudokite 2 × 1 mm².
Raktinis jungiklis	2 linijos po 2 × 0,5 mm² / 50 m arba viena 4 × 0,5 mm² linija.
Jautrusis kraštas	2 × 0,5 mm² / 20 m; naudodami OSE, laikykitės jos laidų sistemos reikalavimų.
Antena	RG58 / daugiausia 20 m, rekomenduojama mažiau nei 5 m.

Gnybtai ir pagalbinis maitinimas

Gnybtas	Jungtis
BlueBUS	Dviejų laidų maitinimas ir suderinamų įrenginių ryšys; be poliškumo, daugiausia 12 BlueBUS įrenginių. Tai nėra laisvas 24 V išėjimas.
STOP	Saugos įrenginys: NO, NC, 8,2 kΩ arba palaikomas optinis kraštas; prijungimo sąlygos.
SbS / OPEN / CLOSE	NO kontaktai be įtampos: žingsninis valdymas / atidarymas / uždarymas. Nejunkite išorinės įtampos; pats kontaktas poliškumo neturi.
Pagalbinis + / −	+ dešinysis SbS poros gnybtas, − kairysis STOP poros gnybtas, žiūrint taip, kaip parodyta toliau esančioje detalėje. 24 V DC, −30 % / +50 %, iš viso daugiausia 100 mA. Nepainiokite su ištisomis valdymo įvesčių gnybtų poromis.
SM / IBT4N	SM – įkišamam imtuvui; IBT4N – BusT4 sąsajai ir programuotojui.
FLASH	Išėjimas keičiasi pagal pasirinktą režimą; įtampa ir ribinės vertės pateiktos toliau.

SOA2R10 pagalbinis maitinimas: pažymėtas SbS (+) ir STOP (−) gnybtas

BlueBUS fotoelementai

NICE EPMB prijunkite lygiagrečiai dviem laidais prie BlueBUS. Laidų prijungimo tvarka nesvarbi. Abiejose vienos poros pusėse – TX ir RX – nustatykite vienodus trumpiklius; kiekvienai porai priskirkite skirtingą adresą. Pridėję arba pašalinę įrenginį, pakartokite įrenginių mokymą.

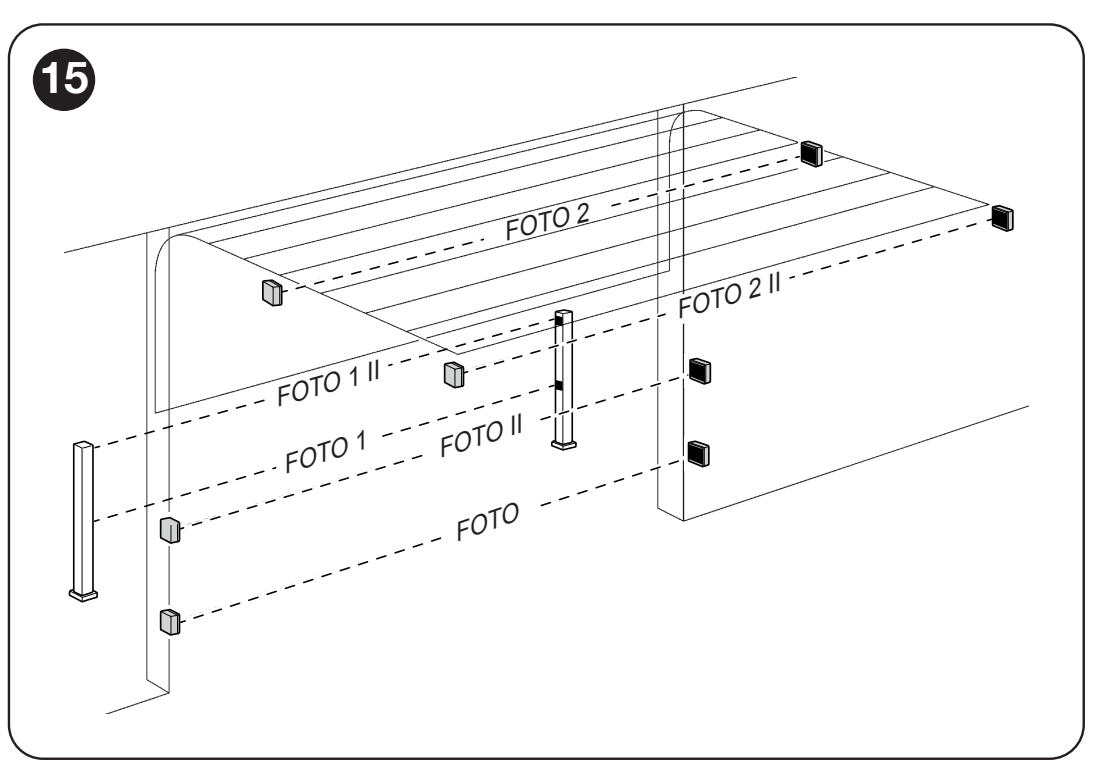

SOON: fotoelementų porų vietos ir funkcijos

Adresas	Reakcija
FOTO / FOTO II	Išorinės poros 50 / 100 cm aukštyje: uždarant vartus sustabdo ir pakeičia judėjimo kryptį.
FOTO 1 / FOTO 1 II	Vidinės poros 50 / 100 cm aukštyje: apsauga atidarant ir uždarant.
FOTO 2 / FOTO 2 II	Išorinė / vidinė pora, aktyvi vartus atidarant.
FOTO 3	Pora, sauganti visą automatikos veikimo zoną.
FA1 / FA2	Atidarymo komanda, o ne apsauginės poros pakaitalas; palaikomuose TX ir RX įrenginiuose nutraukiamas A trumpiklis.

Trumpiklių padėtį nustatykite pagal EPMB fotoelementų instrukciją ir norimą funkciją. Klasikinių EPM relių negalima jungti tiesiogiai prie BlueBUS.

STOP ir jautrusis kraštas

Keli NO kontaktai jungiami lygiagrečiai, keli NC kontaktai – nuosekliai. Varžinis kraštas valdymo blokui turi pateikti 8,2 kΩ ramybės būsenoje; jungiant kaskada, galinis rezistorius naudojamas tik gale. Optinio OSE krašto prijungimas priklauso nuo konkrečios jo sąsajos. Nejunkite prie šių įrenginių pagalbinio +/− iš SbS/STOP gnybtų be tinkamos krašto prijungimo schemos. Po kiekvieno pakeitimo atlikite mokymą ir STOP bandymą.

Švyturėlis ir FLASH režimai

NICE ELDC yra žemos įtampos 12–36 V švyturėlis. SOA2R10 įrenginyje FLASH turi būti nustatytas į II/L4 → reikšmė L4 „švyturėlis“. Šis režimas skirtas 12 V įspėjamajai lempai, kurios galia iki 21 W; priedą rinkitės ne pagal 230 V pavaros maitinimo įtampą. Prijungę patikrinkite, ar vartams judant švyturėlis matomai mirksi.

FLASH režimas	Įtampa ir apkrova
Švyturėlis	12 V įspėjamoji lempa, daugiausia 21 W; vartams judant – 0,5 s įjungta / 0,5 s išjungta.
Atidarymo indikatorius	24 V, daugiausia 5 W.
Elektromagnetas, skląstis arba užraktas	24 V, daugiausia 10 W; tik pati ritė, be integruotos elektronikos. Pasirinkite atitinkamą II/L4 funkciją.

FLASH gnybtų pora ir antenos jungtis nepažymėtos kaip pagalbiniai +/− gnybtai. Laidų prijungimo tvarkos nenustatykite pagal SbS/STOP detalę; jei ritė turi poliškumą, laikykitės įrenginio ir įmontuotos plokštės žymėjimo.

Atsarginė baterija PS124 ir programavimas

NICE PS124 įmontuojama į pavarą ir jungiama prie tam skirto lizdo tik sumontavus ir suprogramavus. Ji nėra atskiro variklio dalis. Judesių skaičius dingus maitinimui priklauso nuo vartų, energijos sąnaudų ir baterijos būklės; maždaug 10 manevrų yra tik orientacinis skaičius.

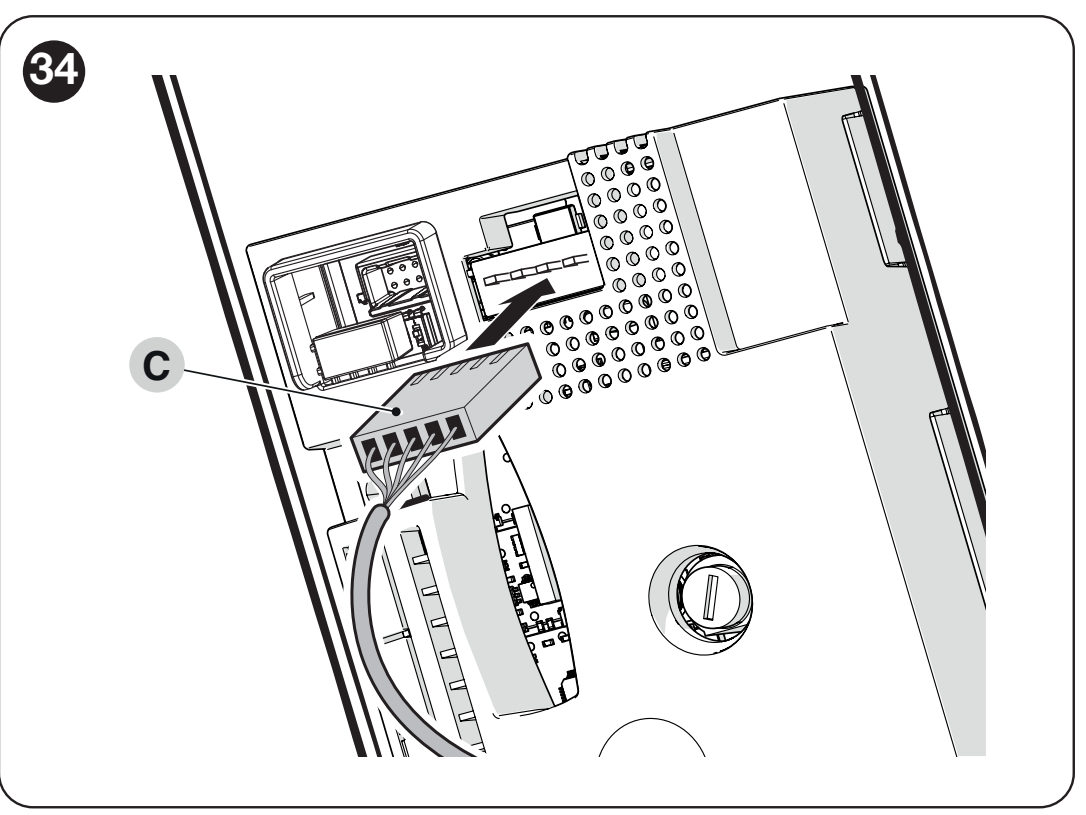

SOON: PS124 atsarginės baterijos jungties prijungimas

Oview programuotojas naudoja IBT4N/BusT4 sąsają. Naudojant palaikomą Solemyo saulės maitinimo sistemą, pavaros negalima vienu metu maitinti iš elektros tinklo. Nepainiokite atsarginės baterijos ar kitos kartos saulės priedo su panašiai atrodančia jungtimi.

Pirmasis paleidimas ir padėčių mokymas

Prieš įjungdami patikrai, nustatykite vartus maždaug į eigos vidurį. Įjungus BlueBUS turi mirksėti kartą per sekundę; švyturėlis ir apšvietimas ramybės būsenoje turi būti išjungti. Jei patikros rezultatas netinkamas, atjunkite maitinimą ir patikrinkite laidų jungtis.

1. BlueBUS ir STOP mokymas

Laikykite nuspaudę OPEN ▲ + STOP ■ maždaug 3 s.
Atleiskite, kai L1 ir L2 pradės greitai mirksėti.
Palaukite, kol procesas baigsis: STOP LED šviečia, L1/L2 užgęsta. L3/L4 gali pradėti mirksėti, nurodydami, kad reikia išmokyti padėtis.

Mokymas būtinas ir neprijungus jokių priedų.

2. Sutrumpintas atidarymo ir uždarymo mokymas

Laikykite nuspaudę STOP ■ + CLOSE ▼ 3 s; L1 mirksi.
Mygtukais ▲/▼ nustatykite norimą visiško atidarymo padėtį. Laikykite nuspaudę STOP 5 s kad išsaugotumėte A1 ir praleistumėte pasirinktines padėtis.
Kai mirksi L8, nustatykite uždarymo padėtį A0. Patvirtinkite STOP 2 s.
Užgesus šviesos diodui, mirksi įspėjamoji lemputė. Tęskite privalomą jėgos parametrų mokymą.

Visiškas mokymas ir pasirinktinis lėtinimas

Įėjimas toks pat: STOP + CLOSE 3 s. Kiekviename taške pastumkite vartus ▲/▼ ir patvirtinkite padėtį STOP 2 s. Pasirinktinę padėtį praleisite du kartus greitai paspaudę STOP.

Šviesos diodas / padėtis	Reikšmė
L1 – A1	Visiškas atidarymas; privaloma.
L2 – RA1	Lėtinimo pradžia atidarant; pasirenkama.
L4 – RINT	Tarpinė lėtinimo padėtis uždarant; lėtina maždaug 50 cm prieš padėtį, tada grąžina nustatytą greitį.
L5 – AP	Dalinis atidarymas; pasirenkama.
L7 – RA0	Lėtinimo pradžia uždarant; pasirenkama.
L8 – A0	Uždarymo padėtis; privaloma.

3. Privalomas automatinis jėgos parametrų mokymas

Duokite judėjimo komandą SbS arba OPEN. Įrenginys atlieka 3 pilnus ciklus. Nepertraukite jų ir stebėkite visą vartų zoną. Jei procesas nutraukiamas, procedūrą paleiskite iš naujo naudodami SbS, OPEN arba CLOSE. Pakeitus padėtis, greitį ar sukimosi kryptį, jėgos parametrus reikia mokyti iš naujo. Mokymo užbaigimas nepakeičia saugos įtaisų ir smūgio jėgos patikros.

SOA2R10 programavimas

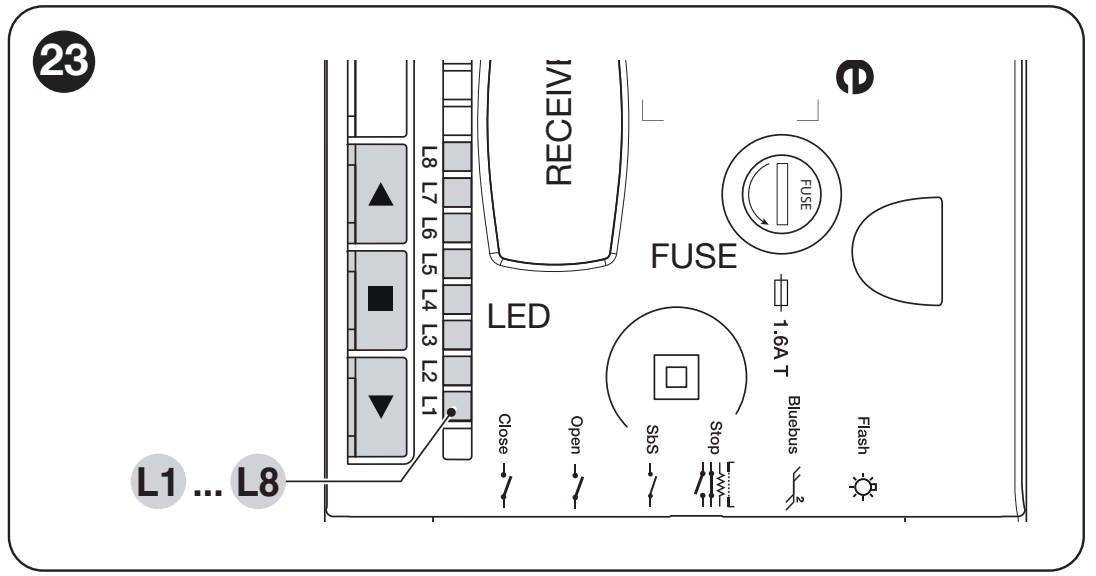

SOA2R10: OPEN ▲, STOP ■, CLOSE ▼ ir programavimo šviesos diodai L1–L8

Budėjimo režimu ▲ atidaro, ▼ uždaro, o ■ sustabdo. Vartams judant, visi trys mygtukai sustabdo variklį. Nustatant kiekvienas parametras turi savo įvesties šviesos diodą; II lygio reikšmės šviesos diodas nurodo atskirą pasirinkimą.

I lygis – funkcijų įjungimas ir išjungimas

Laikykite nuspaudę STOP maždaug 3 s, kol pradės mirksėti L1, tada atleiskite.
▲/▼ pasirinkite įvesties šviesos diodą.
Trumpai paspauskite STOP: trumpas mirksėjimas reiškia OFF, ilgas – ON.
Jei 10 s nepaspaudžiamas joks mygtukas, programavimas baigiamas ir pakeitimai išsaugomi.

Visos aštuonios funkcijos gamykloje nustatytos į OFF.

Šviesos diodas – funkcija	Veikimas ir gamyklinė būsena
L1 – Automatinis uždarymas	ON: užsidaro praėjus II/L1 nustatytam pauzės laikui. OFF: automatinio uždarymo nėra. Gamyklinė nuostata – OFF.
L2 – Uždarymas atlaisvinus fotoelementą	ON: atlaisvinus fotoelementą, pauzė trunka 5 s. Kai automatinis uždarymas nustatytas į OFF, vartai pirmiausia visiškai atsidaro; kai nustatyta ON, fotoelemento atlaisvinimas gali sustabdyti atidarymą ir pradėti 5 s pauzę. Paspaudus STOP, tolesnis uždarymas atšaukiamas. Gamyklinė nuostata – OFF.
L3 – Visada uždaryti	ON: atkūrus maitinimą ir nustačius, kad vartai atidaryti, po 3 s įspėjamojo mirksėjimo jie uždaromi. OFF: ši komanda po maitinimo atkūrimo nenaudojama. Gamyklinė nuostata – OFF.
L4 – Budėjimo režimas	ON: maždaug po minutės neveikimo išjungia BlueBUS ir įprastus šviesos diodus; BlueBUS mirksi lėtai. Sumažina energijos sąnaudas naudojant atsarginį maitinimą. Gamyklinė nuostata – OFF.
L5 – Ilgas atbulinis judesys	ON: po saugos STOP arba jėgos ribojimo vartai juda atgal iki galinės padėties. OFF: trumpas atbulinis judesys, maždaug 15 cm. Gamyklinė nuostata – OFF.
L6 – Įspėjamasis mirksėjimas	ON: įspėjamoji lemputė mirksi 3 s prieš vartams pajudant. OFF: įsijungia vartams pradėjus judėti. Gamyklinė nuostata – OFF.
L7 – Jautrumas	ON: padidina kliūčių aptikimo jautrumą. Būtina patikrinti jėgas ir saugos reakcijas. Gamyklinė nuostata – OFF.
L8 – Vartų tipas	ON: sunkūs vartai. OFF: lengvi vartai. Šis nustatymas nekeičia leidžiamo ploto ar mechaninių reikalavimų. Gamyklinė nuostata – OFF.

II lygis – reguliuojami parametrai

Laikykite nuspaudę STOP maždaug 3 s, kol pradės mirksėti L1, tada atleiskite.
▲/▼ pasirinkite parametro įvesties šviesos diodą.
Laikykite nuspaudę STOP; maždaug po 3 s užsidegs reikšmės šviesos diodas.
Laikydami nuspaudę STOP, pakeiskite reikšmę mygtukais ▲/▼ ir atleiskite STOP.
Jei 10 s neatliekamas joks veiksmas, nustatymas išsaugomas. Paryškintos reikšmės yra gamykliniai nustatymai.

Įvesties šviesos diodas – pavadinimas ir aprašas	Nustatymo šviesos diodas – reikšmė
L1 – Pauzės trukmė Taikoma, kai I/L1 nustatyta į ON.	L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s
L2 – SbS komandų seka SbS įvesties ir radijo nuotolinio valdymo pulto žingsninio valdymo komandos seka.	L1 – Atidaryti – sustabdyti – uždaryti – sustabdyti L2 – Atidaryti – sustabdyti – uždaryti – atidaryti L3 – Atidaryti – uždaryti – atidaryti – uždaryti L4 – Daugiabučio režimas L5 – Daugiabučio režimas 2; komanda, laikoma ilgiau nei 2 s = STOP L6 – Žingsninis valdymas 2; komanda, laikoma ilgiau nei 2 s = dalinis atidarymas L7 – Valdymas laikant nuspaudus L8 – Atidarymas pusiau automatiniu režimu, uždarymas laikant nuspaudus
L3 – Variklio greitis Pakeitus nustatymą, jėgos parametrus reikia išmokyti iš naujo.	L1 – V1 – 30 % L2 – V2 – 44 % L3 – V3 – 58 % L4 – V4 – 72 % L5 – V5 – 86 % L6 – V6 – 100 % L7 – Atidaryti V4 / uždaryti V2 L8 – Atidaryti V6 / uždaryti V4
L4 – FLASH funkcija Pritaikyti prie prijungto įrenginio ir išėjimo ribos.	L1 – Atvirų vartų indikatorius L2 – Aktyvus, kai vartai uždaryti L3 – Aktyvus, kai vartai atidaryti L4 – Įspėjamoji lemputė L5 – Elektrinis skląstis L6 – Elektrinė spyna L7 – Elektromagnetas L8 – Techninės priežiūros indikatorius
L5 – Atidarymo jėga Jėga nepakeičia trinties taisymo. Pakeitę nustatymus, iš naujo išmatuokite smūgio jėgas.	L1 – 1 jėga – maža L2 – 2 jėga L3 – 3 jėga L4 – 4 jėga L5 – 5 jėga L6 – 6 jėga L7 – 7 jėga L8 – 8 jėga – didelė
L6 – Uždarymo jėga Reguliuokite tik patikrinę mechaniką ir apsaugos įtaisus.	L1 – 1 jėga – maža L2 – 2 jėga L3 – 3 jėga L4 – 4 jėga L5 – 5 jėga L6 – 6 jėga L7 – 7 jėga L8 – 8 jėga – didelė
L7 – Pranešimas apie techninę priežiūrą Skaičiuojami manevrai; atidarymas ir uždarymas laikomi dviem manevrais.	L1 – Automatiškai pagal apkrovą L2 – 1 000 manevrų L3 – 2 000 manevrų L4 – 4 000 manevrų L5 – 6 000 manevrų L6 – 8 000 manevrų L7 – 10 000 manevrų L8 – 12 000 manevrų
L8 – Gedimų istorija Tik skaityti, rodymo seka.	L1 – 1-asis manevras – naujausias L2 – 2-asis manevras L3 – 3-iasis manevras L4 – 4-asis manevras L5 – 5-asis manevras L6 – 6-asis manevras L7 – 7-asis manevras L8 – 8-asis manevras

Jei įrenginys naudoja reikšmę tarp dviejų lygių, pakaitomis įsijungia du LED indikatoriai. Tai nebūtinai reiškia gedimą. Nepainiokite parametro įvesties LED indikatoriaus su jo reikšmės LED indikatoriumi.

Sukimosi krypties keitimas

Kai pavara nejuda, palaikykite nuspaudę STOP 3 s, kol pradės mirksėti L1. Vienu metu paspauskite ▲ + ▼: šviečianti orientacinė lemputė reiškia atvirkštinę kryptį, užgesusi – standartinę. Palaukite 10 s, kol procesas baigsis, tada iš naujo atlikite padėčių ir jėgų įsiminimo procedūrą. Nekeiskite krypties pavarai judant.

Nuotolinio valdymo pultai ir antena

Radijo imtuvas įstatomas į lizdą SM kai atjungtas maitinimas iš tinklo ir akumuliatoriaus. Atskiros pavaros komplektacijos nepainiokite su paruoštu rinkiniu: imtuvą ir siųstuvus rinkitės pagal faktiškai pristatytą komplektaciją.

NICE OXIBD palaiko vienkrypčius ir dvikrypčius valdiklius; tinkamas vienkryptis siųstuvas yra NICE MYGO4. Anksčiau sumontuotas imtuvas gali naudoti kitą kodavimą. Vienodo 433,92 MHz dažnio nepakanka.

Įprastu 1 režimu imtuvo išėjimai yra šie: 1 – žingsninis valdymas, 2 – dalinis atidarymas, 3 – atidarymas, 4 – uždarymas. 2 režimu galima priskirti atskirą mygtuką pasirinktai komandai. Tiksliai susiejimo ir ištrynimo procedūrai vadovaukitės konkretaus OXIBD imtuvo instrukcija; variklio mygtukais jo radijo atmintis neištrinama.

Naudodami OXIBD, prijunkite anteną prie imtuvo jungties pagal OXIBD antenos prijungimo schemą. Koaksialinio kabelio centrinė gysla jungiama prie signalo, o ekranas – prie antenos įžeminimo. Tai nėra maitinimo +/−.

Diagnostika ir priežasties pašalinimas

Trumpi švyturėlio blyksniai pasikartoja du kartus, tarp jų daroma 1 s pauzė. Pirmiausia pašalinkite priežastį; nebandykite įveikti kliūties padidinę jėgą.

Signalas	Priežastis ir sprendimas
2 blyksniai	Fotoelementas trukdo judėti. Nuvalykite ir sulygiuokite optinius elementus, pašalinkite kliūtį; patikrinkite adresavimą.
3 blyksniai	Padidėjęs pasipriešinimas arba suveikė jėgos ribotuvas. Patikrinkite balansavimą, kreipiamąsias ir spyruokles; atlikite bandymą.
4 blyksniai	STOP. Patikrinkite jautrųjį kraštą ir jo prijungimą.
5 blyksniai	Vidinių parametrų klaida: palaukite bent 30 s ir išsiųskite komandą. Jei klaida išlieka, kreipkitės į įrenginio techninės priežiūros specialistą.
6 blyksniai	Viršyta veikimo riba: palikite pavarą kelioms minutėms atvėsti.
7 blyksniai	Vidinis elektros gedimas: specialistas atjungs visus maitinimo šaltinius ir patikrins plokštę bei laidus.
8 blyksniai	Nuolatinė komanda blokuoja kitas komandas. Patikrinkite, ar neužstrigęs SbS/OPEN/CLOSE kontaktas.
9 blyksniai	Elektroninis automatikos užblokavimas. Naudokite atblokavimo komandą; tai nėra atblokavimas lynu.

LED indikatorius ramybės būsenoje	Reikšmė
BlueBUS – 1 kartą per sekundę	Įprastas veikimas. Du greiti blyksniai patvirtina įvesties pasikeitimą arba gautą radijo komandą.
BlueBUS išjungtas / šviečia nuolat	Patikrinkite maitinimą, saugiklius ir plokštę; budėjimo režimu indikacija kitokia.
STOP nedega	Apsauginis įėjimas nėra išsaugotos ramybės būsenos.
L1 + L2 mirksi	Reikia išmokyti įrenginius.
L3 + L4 mirksi	Reikia išmokyti padėtis.
L1 arba L8 mirksi greitai ir atskirai	Enkoderio galinė riba. Techninės priežiūros specialistas patikrins mechaninį montavimą; neverskite variklio judėti toliau.
Signalinė lemputė mirksi	Raginimas mokyti jėgos nustatymų arba vykstantis mokymas; jei tuo pat metu mirksi švyturėlis, tai gali būti diagnostika.

Judant LED L1–L8 rodo variklio apkrovą: nuo L1, kai jėga maža, iki L8, kai ji maksimali. Šis rodmuo nėra programuojama vertė. Jei apkrova didėja, patikrinkite vartų mechaninį pasipriešinimą ir balansą; nedidinkite jėgos neatlikę saugos bandymo.

Paskutinių aštuonių manevrų istorija

Įeikite į II lygį, pasirinkite įvestį L8 ir palaikykite STOP apie 3 s. Šviečiantys LED žymi manevrus, kurių metu įvyko gedimas; L1 – paskutinis, o L8 – aštuntas. Laikydami nuspaustą STOP, ▲/▼ pasirinkite manevrą: LED sumirksės atitinkamu diagnostikos kodu. Tada atleiskite STOP.

Valdymo bloko atstata ir enkoderio techninė priežiūra

Atstatos metu ištrinamos vartų padėtys, išmokyti įrenginiai ir valdymo bloko nustatymai. Imtuvas neištrinamas.

Vartams stovint, palaikykite ▲ + ▼ apie 3 s, kol užsidegs L1–L8.
Atleiskite mygtukus. L2 ir L8 greitai mirksi maždaug 3 s, o valdymo blokas atkuria gamyklinius nustatymus.
Iš naujo išmokykite įrenginius, padėtis ir jėgos nustatymus bei atlikite visus saugos bandymus.

Atstata nekeičia sukimosi krypties ir bendro manevrų skaičiaus. Enkoderio atstata – atskira techninės priežiūros procedūra, atliekama tik ant darbastalio, niekada ne prie vartų prijungtu varikliu.

Vartų patikra prieš perduodant naudoti

Atblokavę pavarą, patikrinkite, ar vartai juda sklandžiai ir yra subalansuoti. Šioje instrukcijoje aprašytiems segmentiniams vartams rankiniu būdu judinti reikalinga jėga negali viršyti 225 N. Rinkdamiesi SOON pavarą, taip pat laikykitės pirmiau pateiktoje lentelėje nurodytų vartų pasipriešinimo darbinio diapazono ribų. Ši jėga nėra variklio sukimo momentas ir nereiškia leistinos smūgio jėgos.
Užblokavę pavarą, patikrinkite atidarymą, uždarymą ir STOP funkciją; vartai neturi strigti ar atsitrenkti už išsaugotų galinių padėčių.
Patikrinkite kiekvieną fotoelementų porą ties TX, ties RX ir spindulio viduryje, pavyzdžiui, 5 cm skersmens ir 30 cm ilgio cilindru. Patikrinkite tikrąją vartų reakciją.
Patikrinkite jautrųjį kraštą, saugos grandinę ir avarinį atblokavimą. Montuotojas turi išmatuoti smūgio jėgas tinkamu matavimo prietaisu; pakeitus jėgą ar jautrumą, bandymą reikia pakartoti.
Perduokite vartus naudoti tik sėkmingai atlikę bandymus, pritvirtinę ženklinimą, pateikę atblokavimo instrukcijas ir priežiūros planą. Eikite pro vartus tik jiems visiškai atsidarius ir sustojus.

Techninė priežiūra ir saugus naudojimas

Profesionalią techninę priežiūrą atlikite ne rečiau kaip kas 6 mėnesius arba po 4 000 manevrų nuo paskutinės techninės priežiūros, atsižvelgiant į tai, kas įvyks anksčiau. Atjungę elektros tinklą ir akumuliatorių, patikrinkite tvirtinimo elementus, koroziją, kaištį, veleną, jei yra – grandinę, spyruokles ir kreipiamąsias dalis. Atkūrę maitinimą, pakartokite saugos bandymus.

II/L7 techninės priežiūros pranešimas papildo priežiūros planą. Jei FLASH nustatytas kaip techninės priežiūros indikatorius, pasiekus 81–100 % ribos jis mirksi viso manevro metu; viršijus ribą mirksi nuolat, net kai vartai nejuda. Jei FLASH nustatytas kaip įspėjamasis švyturėlis, apie techninę priežiūrą pranešama kitaip: pasiekus 81–100 % ribos, jis šviečia 2 s manevro pradžioje; viršijus ribą – 2 s manevro pradžioje ir pabaigoje, o vėliau mirksi įprastai. Atlikę techninę priežiūrą, įeikite į II/L7, laikykite nuspaudę STOP ir tuo pat metu ▲ + ▼ bent 5 s, kad iš naujo nustatytumėte techninės priežiūros skaitiklį. Bendras skaitiklis nebus išvalytas.

Sugedus saugos įtaisui, nenaudokite automatinių vartų valdymo funkcijų. Vartus valdykite rankiniu būdu ir pasirūpinkite, kad jie būtų sutaisyti. Patys neatlikite darbų su įtemptomis spyruoklėmis.

SOON SO2000 techniniai duomenys

Parametras	Vertė
Valdymas	NICE SOA2R10 įmontuotas; magnetinis enkoderis.
Maitinimas iš elektros tinklo	230 V AC, +10 % / −15 %, 50/60 Hz; I apsaugos klasė, įžeminimas.
Variklis	24 V DC.
Srovė iš tinklo	Daugiausia 1,5 A; nominalioji vertė – 1 A.
Vartojamoji galia	Daugiausia 350 W; nominalioji vertė – 220 W.
Sukimo momentas	Daugiausia 50 Nm; nominalusis – 30 Nm; statinis – 130 Nm. Statinė vertė nėra naudojamas judėjimo momentas.
Sukimosi greitis	Daugiausia 30 / nominalusis 18 aps./min.
Darbo režimas	Priklauso nuo pasipriešinimo ir judėjimo ilgio; ciklų lentelė.
Plotas / aukštis	Iki 20 m² / apytiksliai 5 m.
Apsaugos klasė / temperatūra	IP40, skirtas naudoti patalpose; nuo −20 iki +50 °C.
Matmenys / svoris	Apytiksliai 115 × 375 × 300 mm / 10,5 kg. Matmenų brėžinyje nurodytas 298 mm aukštis.
Saugikliai	F1 tinklo saugiklis 1,6 A; F2 valdymo saugiklis 1,6 A, lėto veikimo. Keiskite tik tokio paties tipo saugikliu, pašalinę gedimo priežastį.

SOON SO2000 pavaros matmenys ir montavimo angų padėtys

Pavaros 360° vaizdas

Pavaros montavimo vaizdo instrukcija

NICE SOON SO2000 pavaros vadovas

PDF

Noriu užsisakyti šį produktą. Kaip tai padaryti?

Pasirinkite jums patogiausią būdą:

užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
užsakymas el. paštu: siųskite užsakymą adresu [email protected]

Klauskite mūsų apie produktą NICE Soon SO2000 – sekcinių garažo vartų, kurių plotas iki 20m2 ir aukštis iki 5m

Produktas:	NICE Soon SO2000 – sekcinių garažo vartų, kurių plotas iki 20m2 ir aukštis iki 5m
Vardas:
El. paštas:
Telefonas:
Tekstas:
	Ši svetainė yra apsaugotas reCAPTCHA iš Google.

Spausdinti puslapį

GREITAS KONTAKTAS

El. paštas:

[email protected]
