NICE Toona TO4024 – atskiras 24 V variklis vartams iki 3 m ilgio
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
155,41 € su PVM
| Svoris |
|---|
| 8,40 kg |
Produkto aprašymas NICE Toona TO4024 – atskiras 24 V variklis vartams iki 3 m ilgio
NICE Toona 4 TO4024 yra atskiras 24 V DC variklis vienai vartų varčiai. Pagal NICE grafiką, esant 3 m ilgiui, galima apkrova yra maždaug iki 300 kg; svoris 500 kg taikomas, kai ilgis neviršija maždaug 1,8 m. Ilgį ir svorį vertinkite kartu.
Pavara yra negrįžtamoji, turi enkoderį ir reguliuojamą mechaninį atidarymo eigos ribotuvą. Įprastiems dabartiniams TO4024 komplektams kataloge nurodyta MC824HR30. Maitinimas iš elektros tinklo, BlueBUS, radijo imtuvas ir akumuliatorius yra pasirinkto valdymo bloko, o ne paties variklio savybės.
Toona turi dviejų dalių slėginiu būdu lietą aliuminio korpusą su paviršiaus apdaila, vidines dalis iš plieno, lydinių ir technopolimerų bei bronzinę kreipiamąją veržlę. Tvirtinimo matmenys atitinka senesnių NICE Moby ir Pluto pavarų matmenis. Variklis tinka ir intensyvesniam naudojimui; jei vartai yra visiškai užpildyti ir stovi vėjuotoje vietoje, rinkdamiesi įvertinkite didesnę apkrovą pagal eksploatavimo trukmės grafiką.
Komplekte su MC824HR30 Padėčių mokymas, diagnostika, lėtinimas, pauzės laikas ir pėsčiųjų praėjimo funkcija yra valdymo bloko funkcijos. Jame naudojama BlueBUS atitinkamiems saugos įtaisams prijungti.
| Greita navigacija šiame puslapyje | ||
|---|---|---|
| Komplekto turinys | Pasirinkimas ir ribos | Komplektai |
| Priedai | Instrukcija | Eksploatavimo trukmė |
| Montavimas | Elektros instaliacija | Eigos ribotuvas |
| Nuotraukų galerija | Atblokavimas | Parametrai |
Su NICE Toona 4 TO4024 pavara suderinami priedai
Taip pat rekomenduojame įsigyti su pavara suderinamų pasirenkamų priedų:
| Kas | Kodėl | Tipas |
|---|---|---|
|
Valdymo blokas
|
Pavaros valdymo elektronika. |
|
| Signalizuoja apie vartų judėjimą. Antena yra tik tuose modeliuose, kurių aprašyme ji aiškiai nurodyta; šviestuvą rinkitės pagal naudojamo valdymo bloko išėjimą. |
Išėjimas FLASH, skirtas MC824HR30 skirtas 12 V šviestuvui, kurio galia ne didesnė kaip 21 W. Kitą švyturėlį galima rinktis tik patikrinus įtampą, maitinimo tipą, galią ir mirksėjimo režimą. |
|
| Stebi erdvę tarp siųstuvo ir imtuvo. Nutrūkus spinduliui, perduoda signalą valdymo blokui; jo reakcija priklauso nuo prijungimo ir nustatymų. Sumontavus reikia patikrinti tinkamą jų padėtį ir veikimą kartu su visais vartais. | ||
| Nuotolinio valdymo pultelį rinkitės pagal konkretaus valdymo bloko imtuvą ir kodavimo tipą. | ||
| Imtuvas turi palaikyti pasirinkto siųstuvo kodavimą; OXIBD ir OXILR nėra suderinami su visais išvardytais pulteliais. |
|
|
| Geresniam pultelio veikimo nuotoliui. | ||
| Jei pamiršote nuotolinio valdymo pultelį arba turite daug transporto priemonių / žmonių ir nenorite kiekvienam duoti pultelio. | ||
| Vartai valdomi raktu, naudojant laidais prie valdymo bloko prijungtą jungiklį. | ||
|
Elektromechaninės spynos
|
Spyna laiko vartų varčią uždarytoje padėtyje. Prieš atidarant, valdymo blokas turi ją atrakinti; tinkamumą ir įtampą pasirinkite pagal vartus ir konkretų valdymo bloką. |
|
| Pavara valdoma pridėjus kortelę arba raktų pakabuką prie skaitytuvo. |
|
|
| Nutrūkus elektros tiekimui, jis maitina automatiką per suderinamą valdymo bloką; pasirinkimas priklauso nuo jo plokštės versijos. |
Dabartiniam MC824HR30 skirtas PSS324. Senesnę PS324 R30 plokštėje galima naudoti tik su CABLA11 kabeliu ir išjungtu budėjimo režimu. Jei turite senesnę plokštę, pasitikrinkite jos instrukciją. |

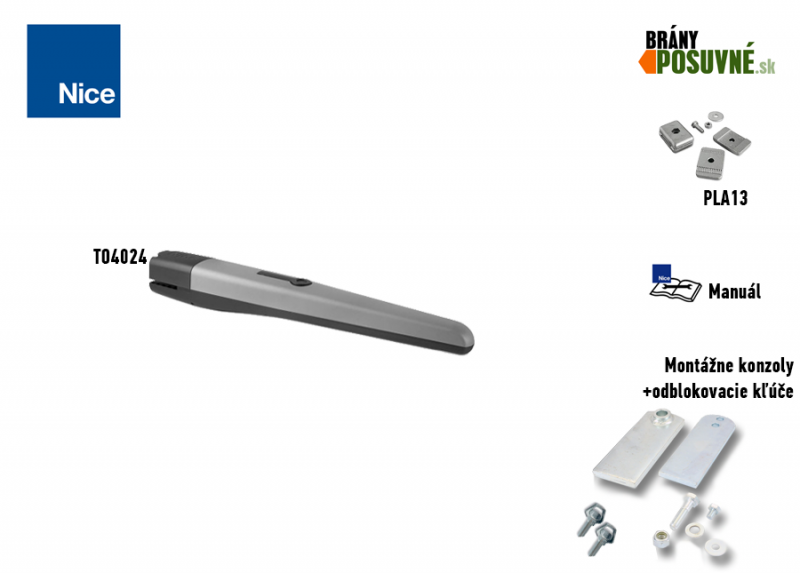

| Pavaros komplekte yra: | Kodas | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 4 TO4024 variklis |
TO4024 |
|
|
Elektromechaninis Toona 4 variklis; pagal NICE grafiką – apie 500 kg, kai ilgis iki 1,8 m, arba 300 kg, kai ilgis 3 m. |
||||
 |
1 × | Vidinis mechaninis atidarymo ribotuvas | PLA13 | |
|
Vidinis ribotuvas skirtas atidarytų vartų galinei padėčiai nustatyti. Mechaninį vartų užfiksavimą uždarytoje padėtyje įrenkite pagal konkrečias montavimo sąlygas. |
||||
 |
2 × | Atrakinimo raktas | CM-B | |
|
Nutrūkus elektros tiekimui, pavara atrakinama, kad vartus būtų galima judinti rankomis – stumiant arba traukiant. |
||||
 |
1 × | Priekinis privirinamas laikiklis | PMDSMAR04.4610 | |
|
Privirinamas prie tvirtosios varčios dalies. Atkreipkite dėmesį: jis montuojamas kitame aukštyje nei galinis laikiklis. Alternatyvus, varžtais tvirtinamas laikiklis yra PLA8. |
||||
 |
1 × | Priekinio laikiklio kaištis | R8.5120 Poveržlė V8X10.5102 Kaištis |
|
|
Skirtas pavaros priekinei daliai pritvirtinti prie priekinio laikiklio. |
||||
 |
1 × | Galinis privirinamas laikiklis | PMDSMP.4610 | |
|
Privirinamas prie montavimo prisukamos plokštės arba plieninio stulpelio. Dėmesio: montuojama kitokiame aukštyje nei priekinis laikiklis. Alternatyvus pailgintas laikiklis yra PLA6. |
||||
 |
1 × | Montavimo plokštė po galiniu laikikliu | PMDPA.4610 | |
|
Prie jos privirinamas galinis laikiklis. Tada montavimo plokštė tvirtinama prie stulpo arba sienos. |
||||
 |
2 × | Galinis laikiklio kaištis | D10.5110 Veržlė R10.5120 Poveržlė V10X40.5101 Kaištis |
|
|
Skirta pavaros galinei daliai pritvirtinti prie galinio laikiklio. |
||||
 |
1 × | NICE Toona 4 TO4024 montavimo instrukcija | Atsisiųsti | |
|
Slovakų ir čekų kalbų montavimo instrukcija „Toona“ varikliui. Valdymo bloko prijungimas ir programavimas atliekamas pagal atskirą jo instrukciją. |
||||
Svarbu: Atskirai įsigytam TO4024 reikalingas tinkamas valdymo blokas, pavyzdžiui, MC824HR30, ir pagal įrengimą parinkti saugos įtaisai. Komplektacijos variantus ir automatikos rinkinių kainas rasite rinkiniuose su šiuo varikliu.
(Ar ši pavara man tinka?)
Palyginkite su kitomis pavaromis:
Senesnių modelių atveju patikrinkite, ar jie vis dar prieinami ir ar sutampa montavimo matmenys.

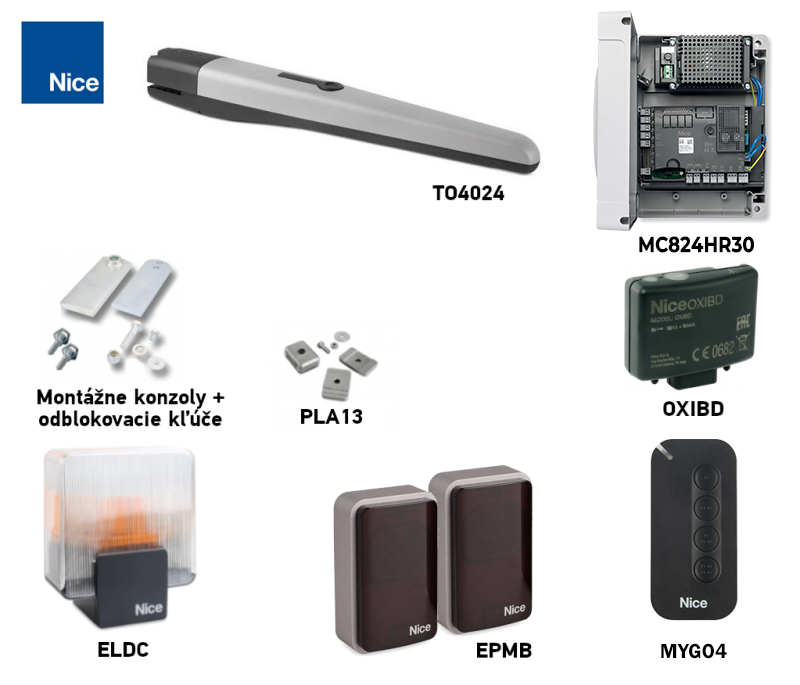

Už mažesnę kainą rinkiniai su pavara NICE Toona 4 TO4024:

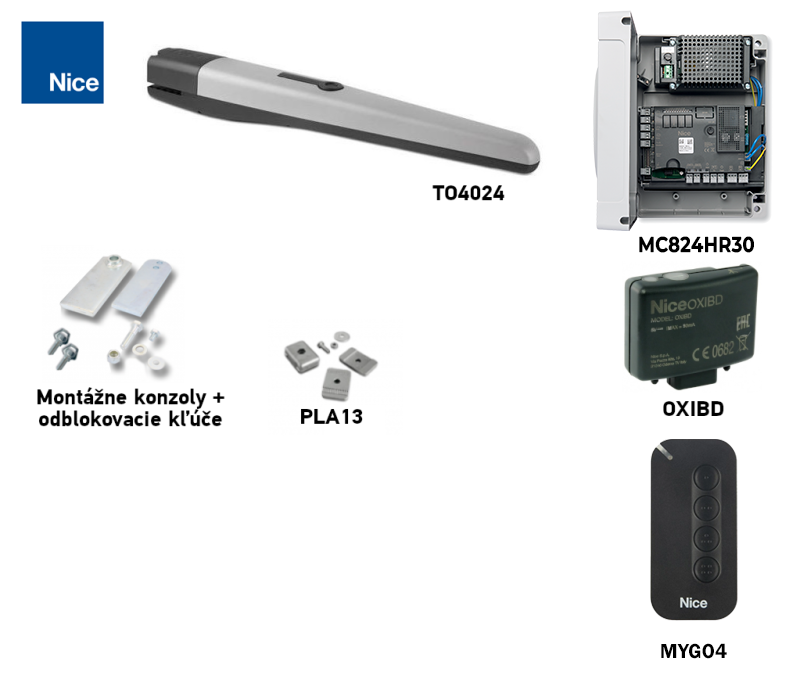

| Rinkinys vienvėriams vartams » | Rinkinys dvivėriams vartams » |
|---|---|
|
Toona pavara, maks. 500 kg, kai vartų varčia 1,8 m, arba 300 kg, kai ji 3 m; valdymo blokas, nuotolinio valdymo pultas, imtuvas. |
2 × Toona pavaros, maks. 500 kg, kai vartų varčia 1,8 m, arba 300 kg, kai ji 3 m; valdymo blokas, nuotolinio valdymo pultas, imtuvas. |
| Rinkinys vienvėriams vartams su fotoelementais » | Rinkinys dvivėriams vartams su fotoelementais » |
|
Toona pavara, maks. 500 kg, kai vartų varčia 1,8 m, arba 300 kg, kai ji 3 m; valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai, signalinė lempa. |
2 × Toona pavaros, maks. 500 kg, kai vartų varčia 1,8 m, arba 300 kg, kai ji 3 m; valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai, signalinė lempa. |

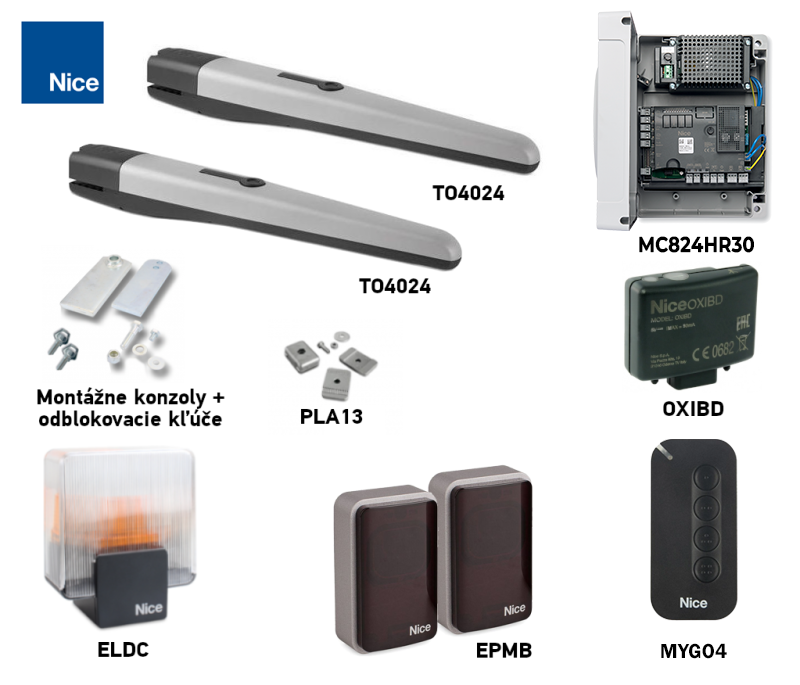

| Rinkinys vienvėriams vartams su priedais » | Rinkinys dvivėriams vartams su priedais » |
|
Toona pavara, maks. 500 kg, kai vartų varčia 1,8 m, arba 300 kg, kai ji 3 m; valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai, signalinė lempa. |
2 × Toona pavaros, maks. 500 kg, kai vartų varčia 1,8 m, arba 300 kg, kai ji 3 m; valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai, signalinė lempa. |
Rinkiniuose su Naudojant MC824HR30, nuotolinio valdymo pultai susiejami pagal šio valdymo bloko instrukciją ir imtuvą.. Jei naudojate kitą valdymo plokštę, vadovaukitės jos instrukcija.
Pavaros pasirinkimas – ar pavara NICE Toona 4 TO4024 tinka mano vartams?

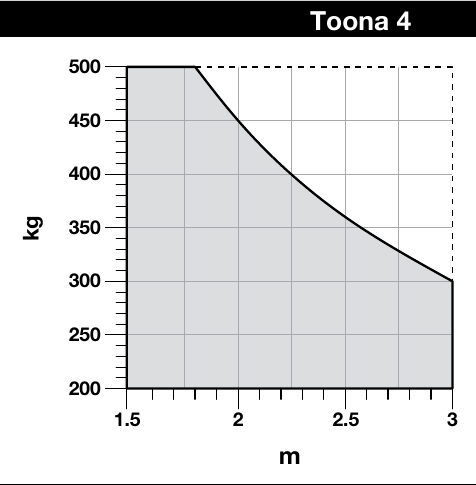

Vartų varčios ilgio ir svorio ribos
Ilgį ir svorį vienos vartų varčios vertinkite kartu pagal NICE grafiką. Kai ilgis yra iki 1,8 m vartų varčia gali sverti apie 500 kg; kai ilgis 3 m apie 300 kg. 3 m ilgio ir 500 kg svorio reikšmės negalioja vienu metu. Kitų matmenų atveju leistiną svorį nustatykite pagal grafiką ir atsižvelkite į vientisą užpildą, vėją bei lengvą vartų varčios judėjimą.
NICE Toona 4 TO4024 pavaros eksploatavimo trukmė
Eksploatavimo trukmė yra apskaičiuota pagal apkrovos indeksą, tai nėra garantuojamas ciklų skaičius. Sudėkite atitinkamas lentelės reikšmes ir rezultatą nustatykite pagal originalų NICE grafiką.

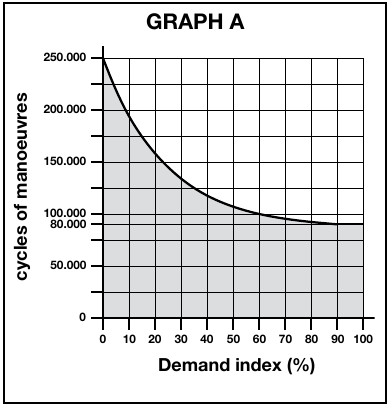

| Eksploatavimo trukmės grafikas |
|---|
 |
| Toona 4 įtaka | Indeksas |
|---|---|
|
Varčios svoris iki 200 kg
|
0 % |
|
Varčios svoris nuo 200 iki 300 kg
|
10 % |
|
Varčios svoris nuo 300 iki 400 kg
|
20 % |
|
Varčios svoris nuo 400 iki 500 kg
|
30 % |
|
Varčios ilgis nuo 2 iki 3 m
|
20 % |
|
Temperatūra virš 40 °C, žemesnė nei 0 °C arba drėgmė virš 80 %
|
20 % |
|
Visiškai užpildyta varčia
|
15 % |
|
Vėjuota vietovė
|
15 % |
Skaičiuodami naudokite vienos varčios. Pavyzdžiui, jei svoris 250 kg, ilgis 2,5 m ir nėra kitų veiksnių, indeksas yra 10 % + 20 % = 30 %; ciklų skaičiaus įvertį nustatykite pagal grafiką.
NICE Toona 4 TO4024 pavaros montavimas
Prieš tvirtindami įsitikinkite, kad stulpas, jo pamatas ir tvirtinimo elementai atlaikys varčios, pavaros ir vėjo apkrovas. Vien profilio matmenų nepakanka tinkamumui nustatyti: svarbios ir medžiaga, sienelės storis, aukštis, vyrio padėtis bei pamato būklė.
Jei dėl vyrio padėties ir stulpo formos negalima naudoti montavimo grafike nurodytų matmenų, pakoreguokite galinį laikiklį arba naudokite pailgintą PLA6 laikiklį. Matmenis A ir B nustatykite pagal išmatuotą C ir norimą atidarymo kampą, vadovaudamiesi NICE montavimo grafiko. Atidarant į išorę, reikalingas pailgintas galinis laikiklis; jo ilgį nustatykite pagal grafiką ir patikrinkite, ar varčia juda laisvai.

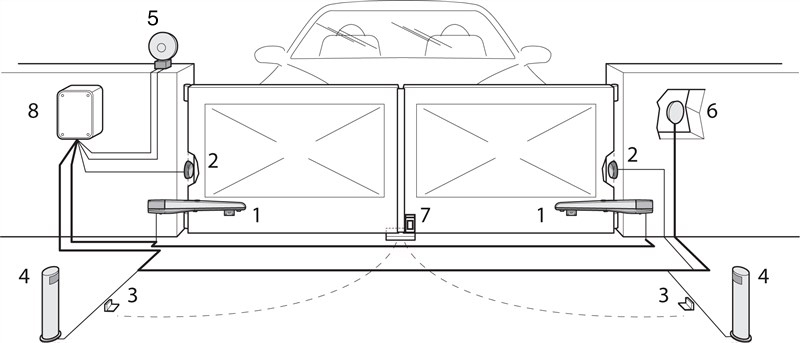

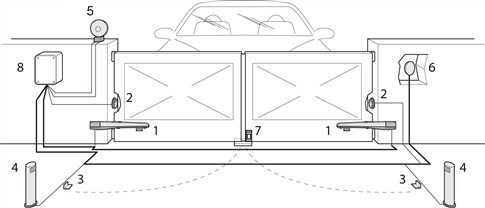

Tipinė (pasirenkama) pavaros ir priedų prijungimo schema atrodo taip:
Priedų sąrašas
|

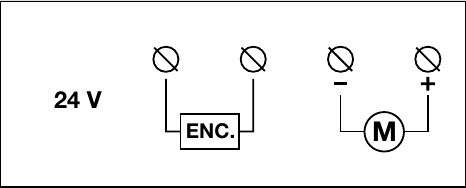

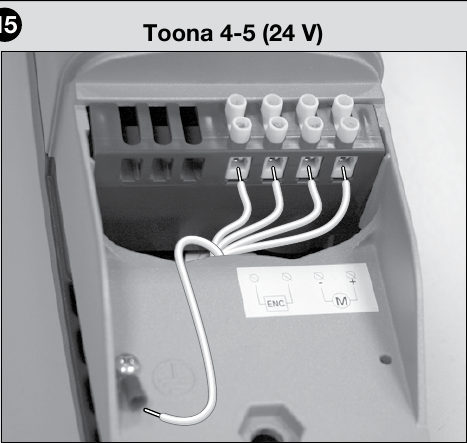

NICE Toona TO4024 pavaros laidų prijungimas
Atjungę maitinimą iš elektros tinklo ir atsarginę bateriją, praveskite kabelį per pavaros įvadą. TO4024 pažymėti variklio + / − gnybtai ir atskira enkoderio gnybtų pora; jų vieta parodyta toliau pateiktame paveikslėlyje. Su dabartiniu MC824HR30 valdymo bloku vienas variklis jungiamas prie M2 o jo enkoderis – prie ENC variklio 2; M1 lieka nenaudojamas. Enkoderiui poliškumas nenurodytas. M2 išvestis skirta varikliui, o ne priedams maitinti. Jei naudojami du varikliai arba kitas valdymo blokas, vadovaukitės faktiškai sumontuotos plokštės schema. Prijungę atlikite nurodytą mokymo procedūrą ir patikrinkite vartų judėjimo kryptį bei saugų veikimą.
Plokštės prijungimas ir nustatymas MC824HR30 naudokite tik komplekte su šiuo faktiškai sumontuotu valdymo bloku.
Priedų prijungimas prie MC824HR30
Toliau nurodyti gnybtai priklauso MC824HR30 valdymo blokui, o ne TO4024 varikliui. Prijunkite juos tik išjungę maitinimą iš elektros tinklo ir baterijos. Jei naudojate kitą plokštę, vadovaukitės jos schema.
| Kas | Prijungimas ir poliškumas |
|---|---|
|
Fotoelementai ir BlueBUS įrenginiai
|
Suderinamą porą, pavyzdžiui, EPMB, prijunkite dviem laidais prie BlueBUS. + ir − poliškumo laikytis nereikia. Nustatykite fotoelementų adresą, o pridėję arba pašalinę įrenginį paleiskite prijungtų įrenginių aptikimo procedūrą. |
|
Raktinis jungiklis arba imtuvo relė
|
Be potencialo kontaktą NO prijunkite prie gnybtų poros SbS (žingsninio valdymo komandos), arba prie gnybtų poros Open arba Close atsižvelgdami į norimą valdymo komandą. Į valdymo įvestį netiekite išorinio įtampos šaltinio. |
|
Apsauginis kraštas / STOP
|
Įvestis STOP priima NO arba NC kontaktą, arba 8,2 kΩ. Pakeitę prijungimą, atlikite mokymo procedūrą; kontaktų tipas turi atitikti faktiškai naudojamą įrenginį. |
|
ELDC signalinė lempa
|
Prijunkite prie išvesties FLASH: signalinės lempos režimu 12 V DC, daugiausia 21 W. Jei priedo gnybtai pažymėti +/−, laikykitės jo žymėjimo ir valdymo plokštės schemos. |
|
Elektrinė spyna
|
Išėjimas ELS yra užrakto režimu 12 V AC, daugiausia 15 VA. Kintamosios srovės išėjimas neturi fiksuotų +/− polių; patikrinkite spynos tinkamumą pagal jos etiketę. |
|
Atidarytų vartų indikatorius
|
Išėjimas OGI skirtas 24 V, daugiausia 4 W. Jei indikatorius poliarizuotas, laikykitės plokštėje ir indikatoriuje pažymėto poliškumo. |
|
Skaitytuvo / išorinio modulio maitinimas
|
Pagalbinis maitinimas: gnybtas STOP = −, gnybtas SbS = +, iš viso daugiausia 200 mA. Įtampa yra 24 V DC, tolerancija nuo −30 % iki +50 %; prieš prijungdami patikrinkite, kokią įtampą modulis gali priimti ir kokia jo srovės sąnauda. Jo valdymo relės kontaktą prijunkite atskirai kaip bepotencialį kontaktą. Šie gnybtai lieka maitinami ir budėjimo režimu. |
|
Radijas ir atsarginė baterija
|
Imtuvas OXIBD įstatomas į jungtį SM; baterija PSS324 į jai skirtą jungtį. Jie nejungiami prie M2 išėjimo ar „BlueBUS“. |
FLASH, ELS ir OGI išėjimus galima perprogramuoti kitai funkcijai. Prieš prijungdami patikrinkite konkretaus valdymo bloko nustatymus pagal MC824HR30 techninio vadovo ir po montavimo išbandykite saugos įtaisus.

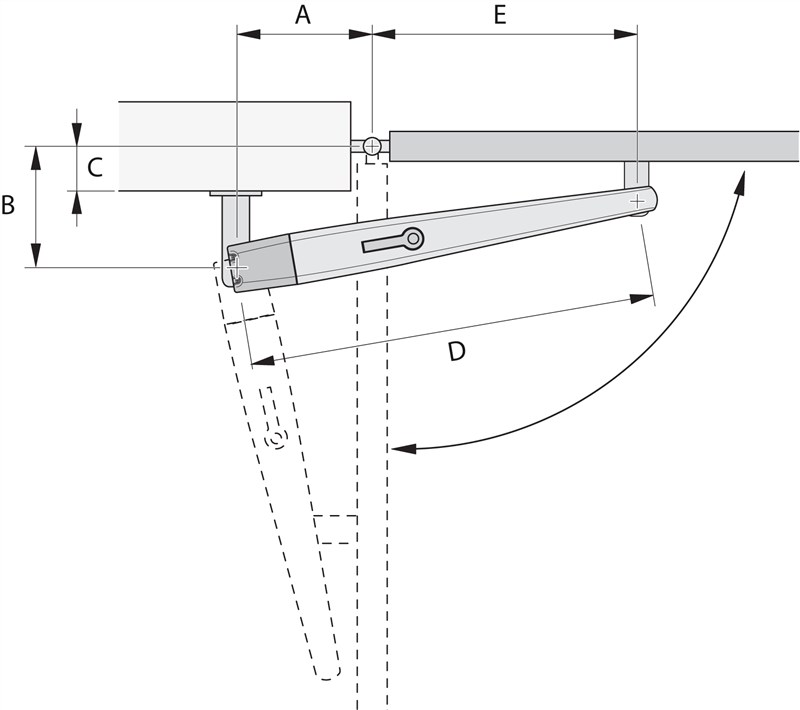

I. Galinio tvirtinimo laikiklio montavimas

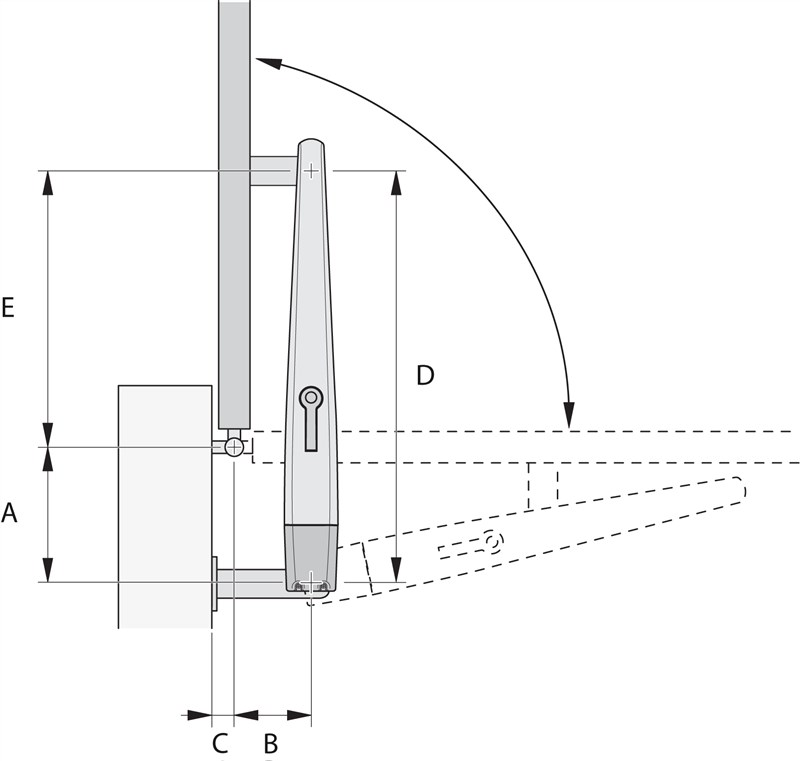

Atidarymo į vidų schema
Atidarymo į išorę schema
Apskaičiuokite galinio laikiklio padėtį naudodamiesi grafiku, iš kurio nustatysite matmenis A ir B ir didžiausią atidarymo kampą. Dėmesio, reikšmės A ir B turi būti panašios (geriausia – vienodos), kad pavara judėtų tolygiai, tiesiškai.

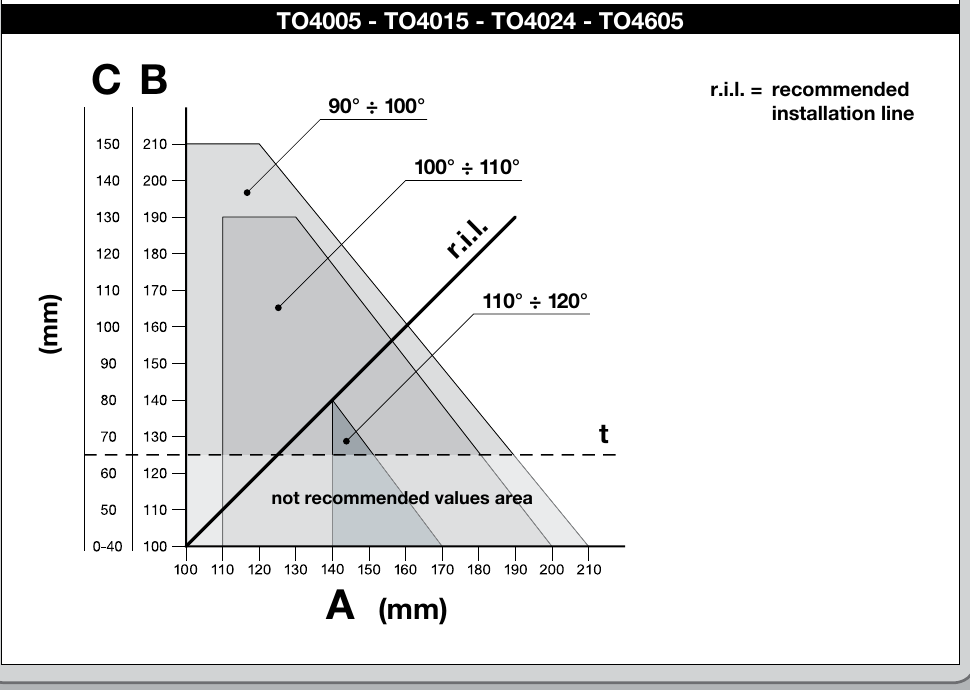

Skaičiavimo grafikas

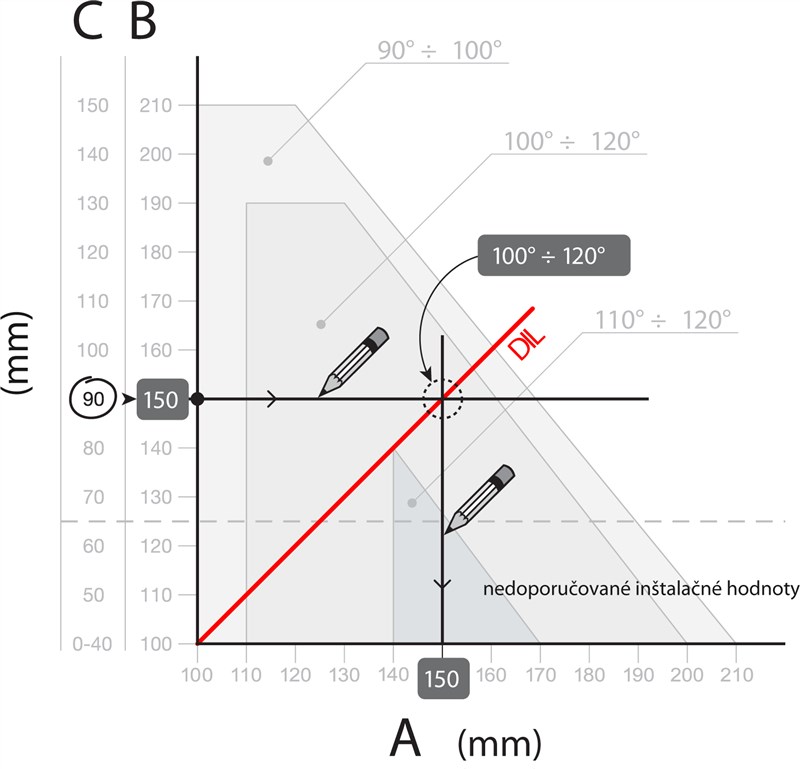

Reikšmių nuskaitymo iš grafiko pavyzdys
Skaičiavimo eiga:
- Išmatuokite atstumą C iš schemos
- Grafike grafike nubrėžkite horizontalią liniją, kertančią išmatuotą reikšmę C
- Šiai linijai susikertant su DIL (rekomenduojama montavimo linija), nustatysite didžiausią atidarymo kampą
- Jei sankirtos taškas yra žemiau t lygio, turėsite pakoreguoti reikšmes taip, kad sankirtos taškas atsidurtų aukščiau šio lygio
- Jei sankirtos taškas yra aukščiau t lygio, viskas gerai, tačiau jei nustatytas didžiausias atidarymo kampas netinka, reikės pakoreguoti reikšmę A ir, jei reikia, taip pat reikšmę B, kad jos būtų panašios (geriausia – vienodos)
Prieš tvirtinant laikiklį prie stulpo ar sienos, jį reikia patrumpinti iki reikiamo ilgio, atitinkančio matmenis A ir B ir privirinti prie montavimo plokštės.
1. Nupjaukite laikiklį iki reikiamo ilgio
2. Privirinkite patrumpintą laikiklį prie montavimo plokštės
Standartinis galinis laikiklis, pridedamas komplekte, yra 150 mm ilgio. Prieš jį privirindami, palyginkite turimą ilgį su montavimo grafike nurodytais matmenimis; jei jo nepakanka, naudokite atitinkamai pailgintą laikiklį.

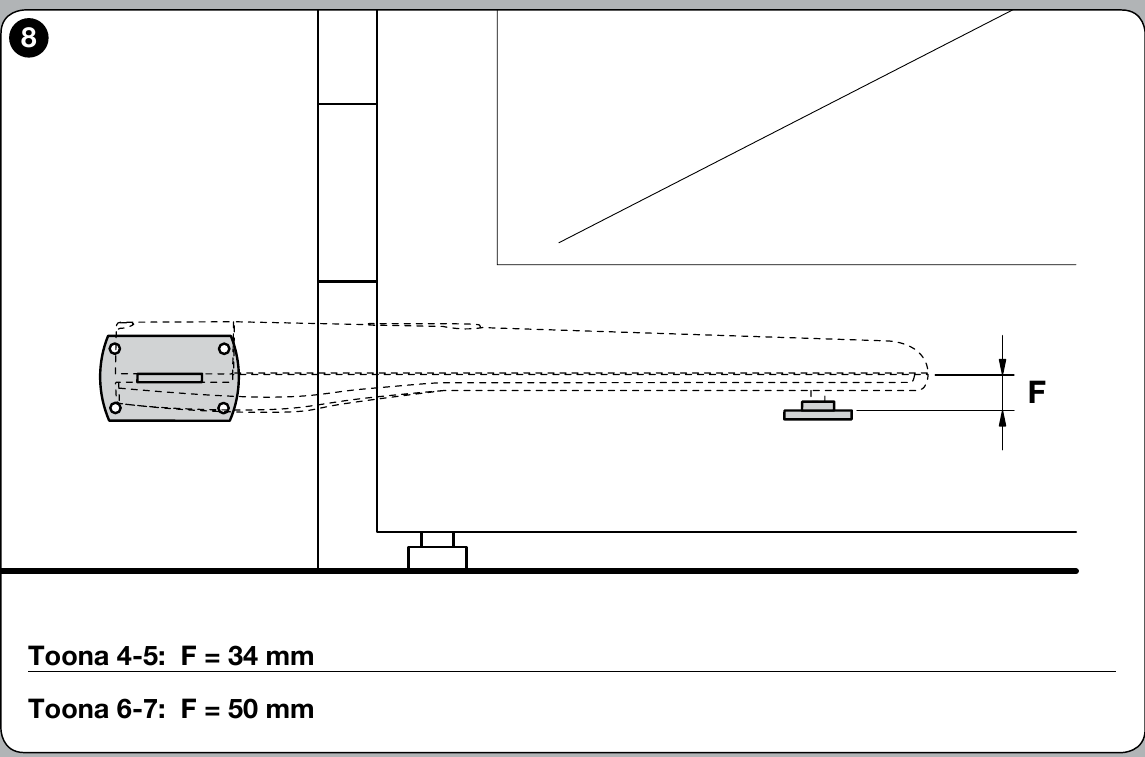

Prieš tvirtindami galinį laikiklį, patikrinkite, ar priekinis laikiklis bus tvirtinamas prie tvirtos vartų varčios dalies, nes priekinio ir galinio laikiklių aukščiai skiriasi, kaip parodyta paveikslėlyje.
Skirtumas F = 34 mm.
Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo ar sienos varžtais, kaiščiais ir poveržlėmis.
II. Priekinio tvirtinimo laikiklio montavimas
Priekinis laikiklis turi būti pritvirtintas prie varčios atsižvelgiant į reikšmes D ir E, kurias nustatysite iš lentelės (reikšmė D yra fiksuota ir lygi 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 530 |
Pridedamame komplekte yra suvirinamas laikiklis. Jei norite prisukamo laikiklio, rekomenduojame užsisakyti alternatyvų prisukamą laikiklį NICE PLA8.
- Apskaičiuokite pagal lentelę Apskaičiuokite pagal
- lentelę reikšmę Erodyti paveikslėlį)
- Pritvirtinkite laikiklį prie vartų varčios (jei laikiklį virinate, kol kas rekomenduojame jį tik pritaškyti)
III. Vartų pavaros montavimas ant galinio laikiklio
- Pritvirtinkite variklį prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį galinio laikiklio kaištį, poveržlę ir veržlę.
- Visiškai priveržkite veržlę, tada atlaisvinkite ją per 1/10 apsisukimo, kad vartų pavara galėtų suktis

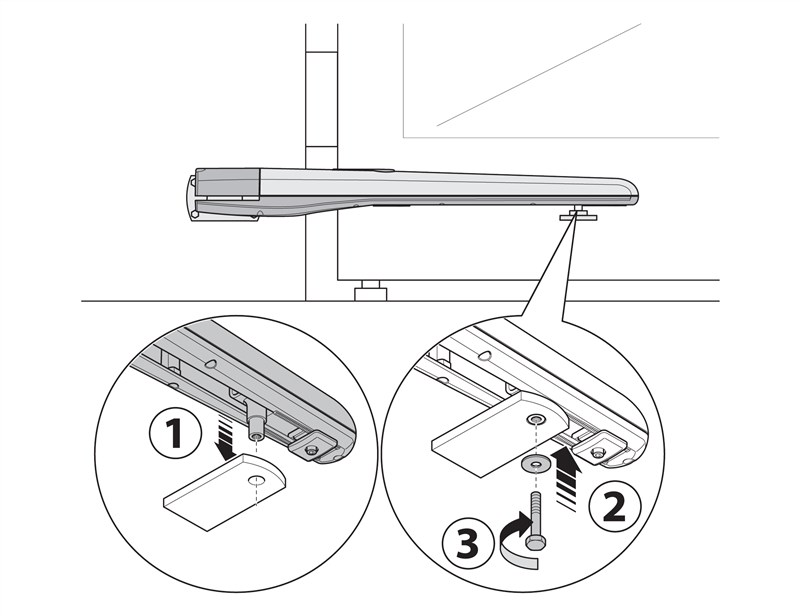

IV. Vartų pavaros montavimas ant priekinio laikiklio
- Pritvirtinkite pavarą prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį kaištį ir poveržlę.
- Visiškai priveržkite kaištį

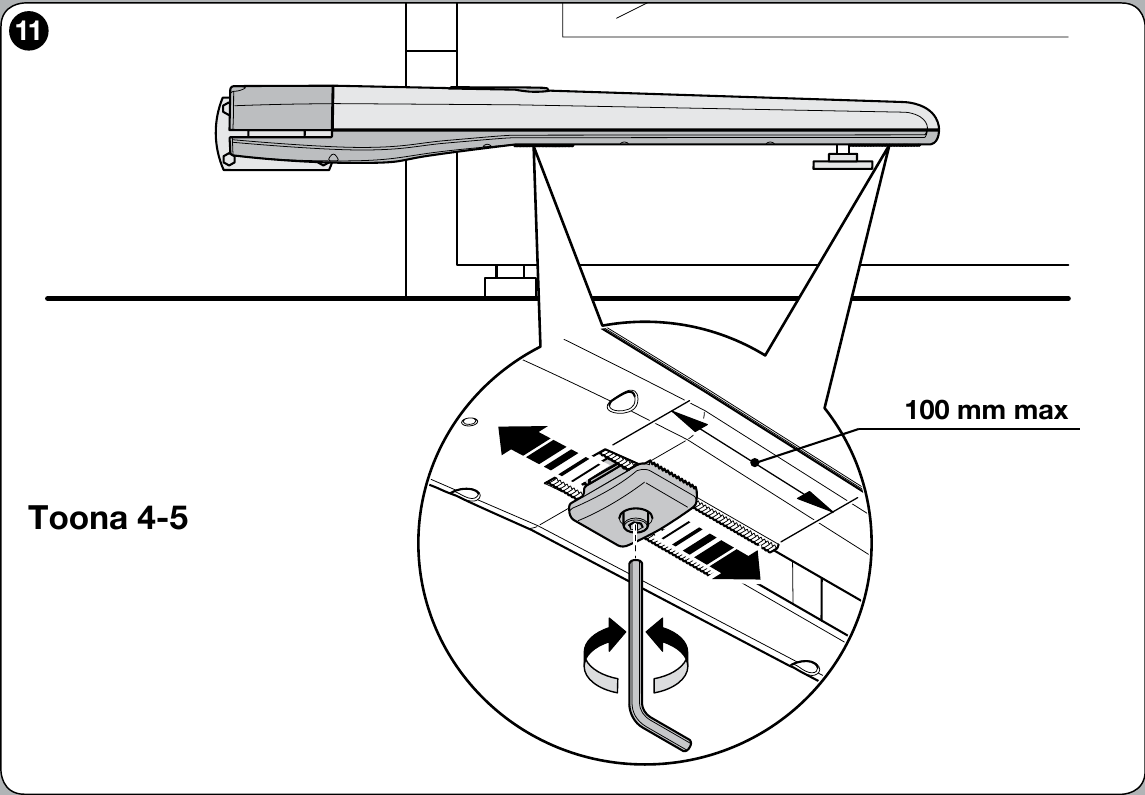

V. Mechaninio eigos ribotuvo nustatymas
TO4024 turi reguliuojamą vidinį ribotuvą atidarymo padėčiai. Atblokuokite variklį, atlaisvinkite ribotuvo varžtą, rankiniu būdu atidarykite vartų varčią iki norimos padėties, pastumkite ribotuvą prie kaiščio ir užveržkite varžtą. Tada uždarykite vartų varčią ir vėl užblokuokite variklį. Vadovaukitės originalaus vadovo 11 paveikslėliu.
TO4024 turi vidinį atidarymo ribotuvą. Uždarymo ribotuvą nustatykite atsižvelgdami į vartų konstrukciją ir naudojamo valdymo bloko instrukciją.
NICE Toona pavaros nuotraukų galerija
|
Montavimo pavyzdys |
Montavimo pavyzdys |
Montavimo pavyzdys |
|
Montavimo pavyzdys |
Montavimo pavyzdys |
Pavara be korpuso |
|
Toona 4, 5, 7 pavarų palyginimas |
Atblokuota pavara |
Pavara iš apačios |

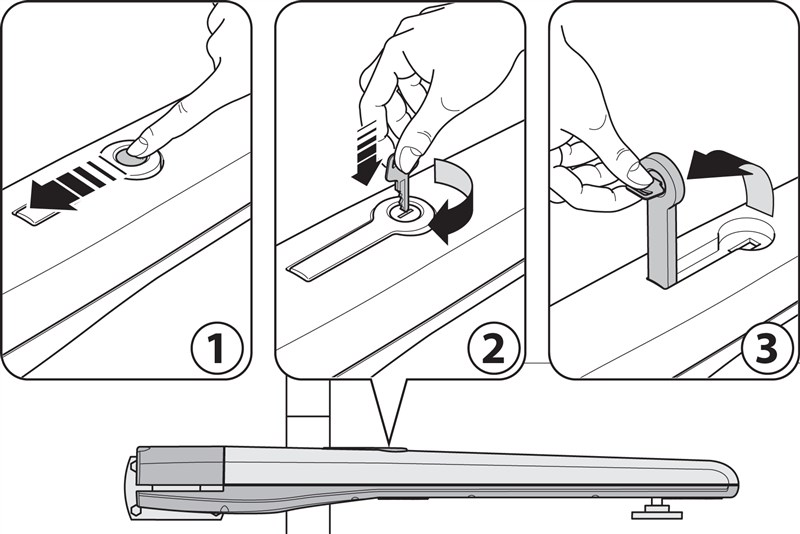

Rankinis NICE Toona 4 TO4024 pavaros atblokavimas
Nutrūkus elektros tiekimui, negalėsite valdyti vartų naudodami nuotolinio valdymo pultą. Todėl pavarą galima atblokuoti atblokavimo raktu ir vartus valdyti rankiniu būdu:
- Pastumkite atblokavimo spynelės dangtelį
- Įkiškite atblokavimo raktą ir pasukite jį pagal laikrodžio rodyklę
- Ištraukite atblokavimo svirtį ir galėsite judinti vartus rankiniu būdu
NICE Toona 4 TO4024 pavaros techninės charakteristikos
|
Modelis
|
NICE Toona 4 TO4024 |
|---|---|
|
Paskirtis
|
Elektromechaninė pavara varstomiesiems vartams |
|
Variklio maitinimas
|
24 V DC iš tinkamo valdymo bloko |
|
Didžiausia / vardinė srovė
|
5 A / 2 A |
|
Didžiausia / vardinė galia
|
120 W / 48 W |
|
Integruotas kondensatorius
|
Ne |
|
Eiga
|
385 mm |
|
Greitis be apkrovos / esant apkrovai
|
0,016 / 0,012 m/s |
|
Didžiausia / vardinė jėga
|
1 800 N / 600 N |
|
Ciklų per valandą esant vardinei jėgai
|
95 |
|
Apsauga / izoliacija
|
IP44 / F klasė |
|
Darbinė temperatūra
|
−20–+50 °C |
|
Matmenys (ilgis × plotis × aukštis)
|
820 × 115 × 105 mm |
|
Pavaros svoris
|
6 kg |
Sauga ir priežiūra
Prieš montuodami patikrinkite, ar vartų varčia ir stulpas juda laisvai bei tolygiai ir yra tvirti. Elektros jungtis atlikite atjungę maitinimą. Sumontavę patikrinkite saugos įtaisus ir judėjimo jėgą pagal visos sistemos vadovą.
NICE nurodo pavarą tikrinti ne rečiau kaip kas 6 mėnesius: konstrukcijos būklę, varžtus, sraigtinės pavaros tepimą, nusidėvėjimą ir veikimo bandymus. Centrinio valdiklio programavimą rasite MC824HR30 instrukcijoje.
