NICE Tub TUB3500 (A) – atskira slankiojančių vartų pavara
| Produkto prieinamumas: | į klausimą | Prekė gali būti neprieinama, susisiekite su mumis jei reikia daugiau informacijos. |
|---|
į klausimą
1 814,27 € su PVM
| Svoris |
|---|
| 60 kg |
Produkto aprašymas NICE Tub TUB3500 (A) – atskira slankiojančių vartų pavara
NICE TUB3500 yra atskiras pramoninis pavaros mechanizmas, skirtas stumdomiesiems vartams sveriantiems iki 3 500 kg ir kurių ilgis siekia iki 30 m. Jame yra trifazis 400 V AC variklis, integruotas valdymo blokas Mindy A500, mechaninis stabdys, ventiliatorinis aušinimas ir krumpliaratis, skirtas 6 modulio krumpliastiebiui. Jis yra negrįžtamosios eigos; dingus elektrai, reduktorių galima atblokuoti ir vartus stumti rankiniu būdu.
Kada rinktis NICE TUB3500
Jis skirtas dideliems ir sunkiems pramoninių teritorijų stumdomiesiems vartams. Rinkdamiesi įvertinkite vartų svorį, tikrąjį varčios ilgį, judėjimo pasipriešinimą, vėją ir atidarymo bei uždarymo ciklų skaičių. Vartai turi lengvai judėti stumiant ranka, negali pajudėti savaime, o abiem kryptimis turi būti įrengti tvirti mechaniniai ribotuvai.
| Vartų svoris | Iki 3 500 kg. |
|---|---|
| Vartų ilgis | Iki 30 m; ilgėjant vartams, leidžiamų ciklų per valandą skaičius mažėja. |
| Pavaros maitinimas | 3~ 400 V AC ±10 %, 50 Hz; būtinas apsauginis įžeminimas. |
| Krumpliastiebis | 6 modulis. 4 modulio krumpliastiebis, naudojamas su mažesnėmis pavaromis, netinka vietoj šio. |
Ciklų skaičius pagal varčios ilgį
| Varčios ilgis | Maks. ciklų/val. |
|---|---|
| Iki 5 m | 30 |
| Daugiau kaip 5–10 m | 15 |
| Daugiau kaip 10–15 m | 10 |
| Daugiau kaip 15–20 m | 7 |
| Daugiau kaip 20–25 m | 6 |
| Daugiau kaip 25–30 m | 5 |
Vienas ciklas – visiškas atidarymas ir uždarymas. Projektuodami kartu laikykitės matmenų, svorio ir eksploatavimo ribų; vien didžiausias leistinas svoris nepatvirtina, kad pavara tinka konkretiems vartams. Gamintojas TUB3500 taip pat nurodo maks. 200 ciklų per dieną ir 30 minučių nepertraukiamo veikimo. Tai nepanaikina ciklų per valandą ribų ir vieno judėjimo laiko, nustatyto A500 bloke.
Keičiant esamą pavarą, taip pat reikia patikrinti priedus, prijungimo būdą ir montavimo vietą.
Integruotas valdymo blokas Mindy A500
Mindy A500 yra TUB3500 pavaros dalis. Jame yra 10 funkcinių DIP jungiklių, TL, TP ir F reguliatoriai, mechaninių galinių jungiklių įvestis, fotoelementų testavimo funkcija ir senesnė FLOXI šeimos imtuvų jungtis. Toliau pateikta prijungimo schema taikoma šiam valdymo blokui; jei valdymo blokas buvo pakeistas, vadovaukitės įrengto bloko instrukcijomis.
Galimybė nustatyti patį valdymo bloką kitokiam maitinimui nepaverčia šio variklio vienfazės 230 V pavaros varikliu. TUB3500 jungiamas pagal jo duomenų lentelę ir trifazės 400 V versijos schemą.
Kas sudaro pavarą ir ką reikia įsigyti papildomai
- Variklis su reduktoriumi, integruotu valdymo bloku, mechaniniu stabdžiu ir ventiliatoriumi.
- Krumpliaratis 6 modulio, 18 dantų.
- Atblokavimo mechanizmas, skirtas vartams stumti rankiniu būdu.
- Visai automatizavimo sistemai reikia konkretiems vartams tinkamo krumpliastiebio, tvirtinimo elementų, mechaninių ribotuvų ir saugos įtaisų. Nuotoliniam valdymui reikia tinkamo imtuvo ir siųstuvų.
Užsakydami suderinsime tvirtinimo medžiagas, krumpliastiebį ir priedus su konkrečia sistema. Atskira pavara nėra pilni automatiniai vartai.
Matmenys ir montavimo vieta

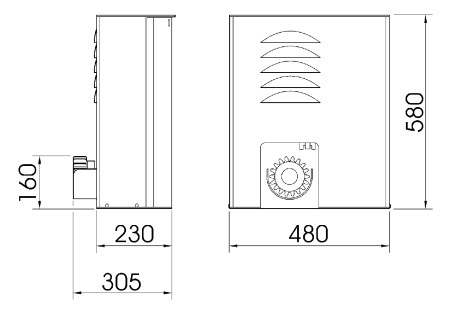

Brėžinyje nurodyti 580 mm aukštis, 480 mm plotis, 230 mm korpuso gylis ir 305 mm bendras matmuo iki krumpliaračio. Brėžinyje krumpliaračio ašis yra 160 mm. Matmenys nurodyti milimetrais. Palikite prieigą prie durelių, atblokavimo mechanizmo, galinio jungiklio ir elektrinio valdymo bloko.
Pagrindo, variklio ir krumpliastiebio montavimas
Montavimo, prijungimo ir bandymų darbus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus atjunkite visus maitinimo kabelius ir apsaugokite juos nuo įjungimo. Pagrindas turi būti tvirtas, horizontalus ir apsaugotas nuo užliejimo. Ruošdami apsauginius vamzdžius, neleiskite vandeniui ir kondensatui patekti į valdymo bloką.

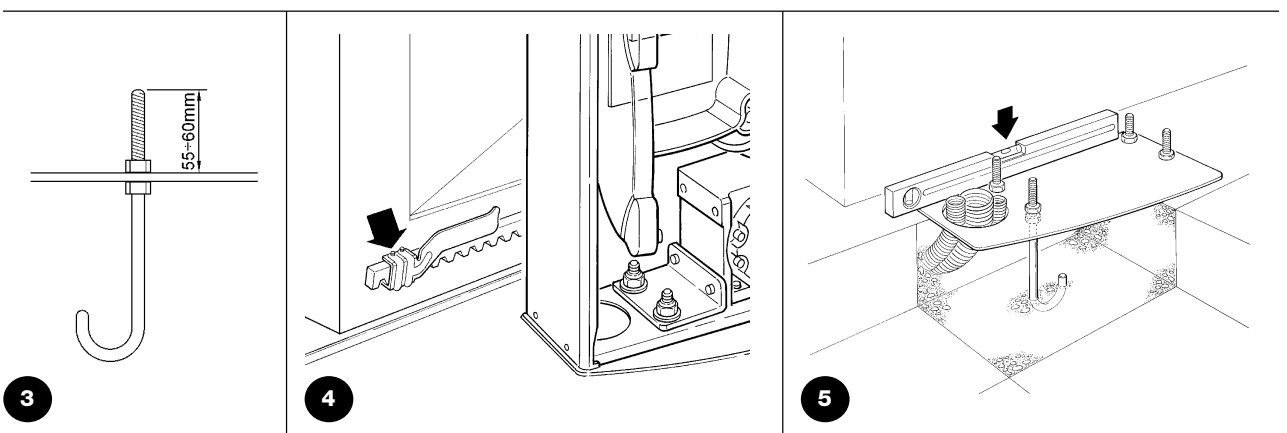

- Ant esamo tinkamo pagrindo naudokite pagrindui pritaikytus tvirtinimo elementus. Įrengdami naują pagrindą, paruoškite duobę ir apsauginius vamzdžius; pagrindo matmenys parenkami pagal montavimo vietą.
- Pagrindo plokštę su keturiais inkarais pritvirtinkite lygiagrečiai vartų varčiai ir horizontaliai. Inkaro detalėje nurodytas sriegio išsikišimas 55–60 mm. Leiskite betonui visiškai sukietėti.

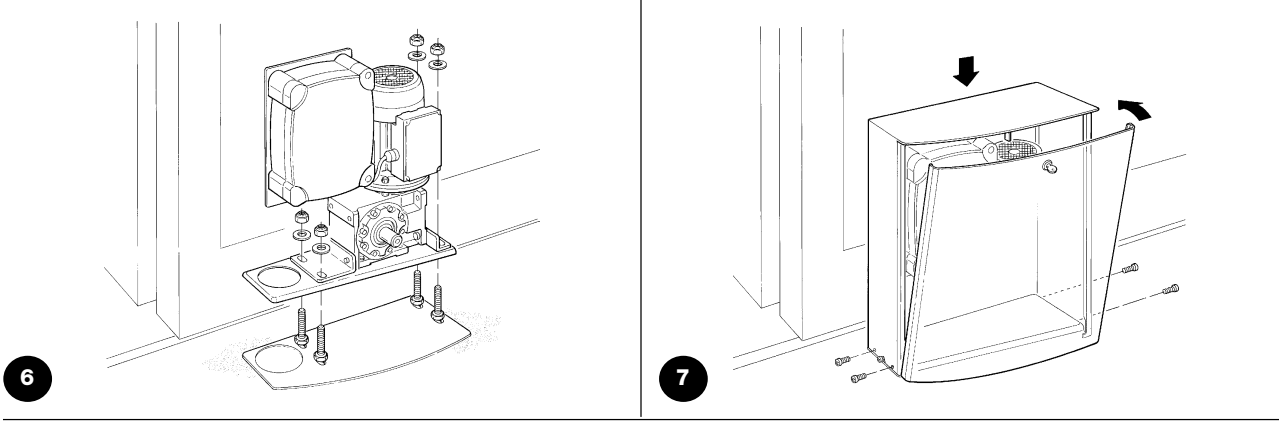

- Uždėkite variklį ant plokštės, sulygiuokite su vartų varčia ir pritvirtinkite keturiomis veržlėmis su poveržlėmis. Prieš tęsdami darbus atblokuokite reduktorių.
- 6 modulio krumpliastiebį tvirtinkite palaipsniui per visą vartų judėjimo kelią. Tarp krumpliastiebio ir krumpliaračio palikite 2–3 mm tarpą; vartų svoris neturi būti perduodamas pavarai.
- Kelis kartus pastumkite vartus rankiniu būdu. Patikrinkite, ar krumpliastiebis ir krumpliaratis tinkamai susikabina, ar jungtys tarp krumpliastiebio dalių netrukdo sklandžiam judėjimui ir ar tarpas per visą ilgį yra vienodas.
Galiniai jungikliai ir mechaniniai ribotuvai
Prie krumpliastiebio tvirtinami du laikikliai, kurie atidarant ir uždarant vartus valdo galinio jungiklio svirtį. Jie nepakeičia tvirtų mechaninių vartų ribotuvų. Svirtis turi laisvai judėti, o laikikliai veikti tinkama kryptimi.
Suveikus galiniam jungikliui, numatykite maždaug 2–3 cm. Laikiklius sureguliuokite taip, kad vartai saugiai sustotų prieš mechaninius ribotuvus; sustojimo eigą patikrinkite ir įkaitus varikliui. Atliekant TUB3500 patikrą, sustabdytas vartų skydas turi likti maždaug 4–5 cm nuo fiksuoto ribotuvo.

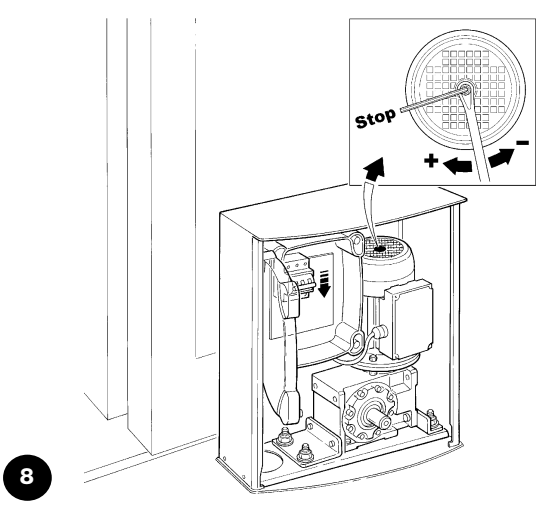

Jei sustojimo eiga ilgesnė, technikas patikrins ir sureguliuos mechaninį stabdį. Prieš reguliuojant būtina išjungti maitinimą. Pagal instrukciją ant veleno esančią veržlę pirmiausia reikia pasukti pusę apsisukimo pagal laikrodžio rodyklę; per stipriai priveržus variklis gali užsiblokuoti. Sureguliavus reikia pakartoti bandymus.

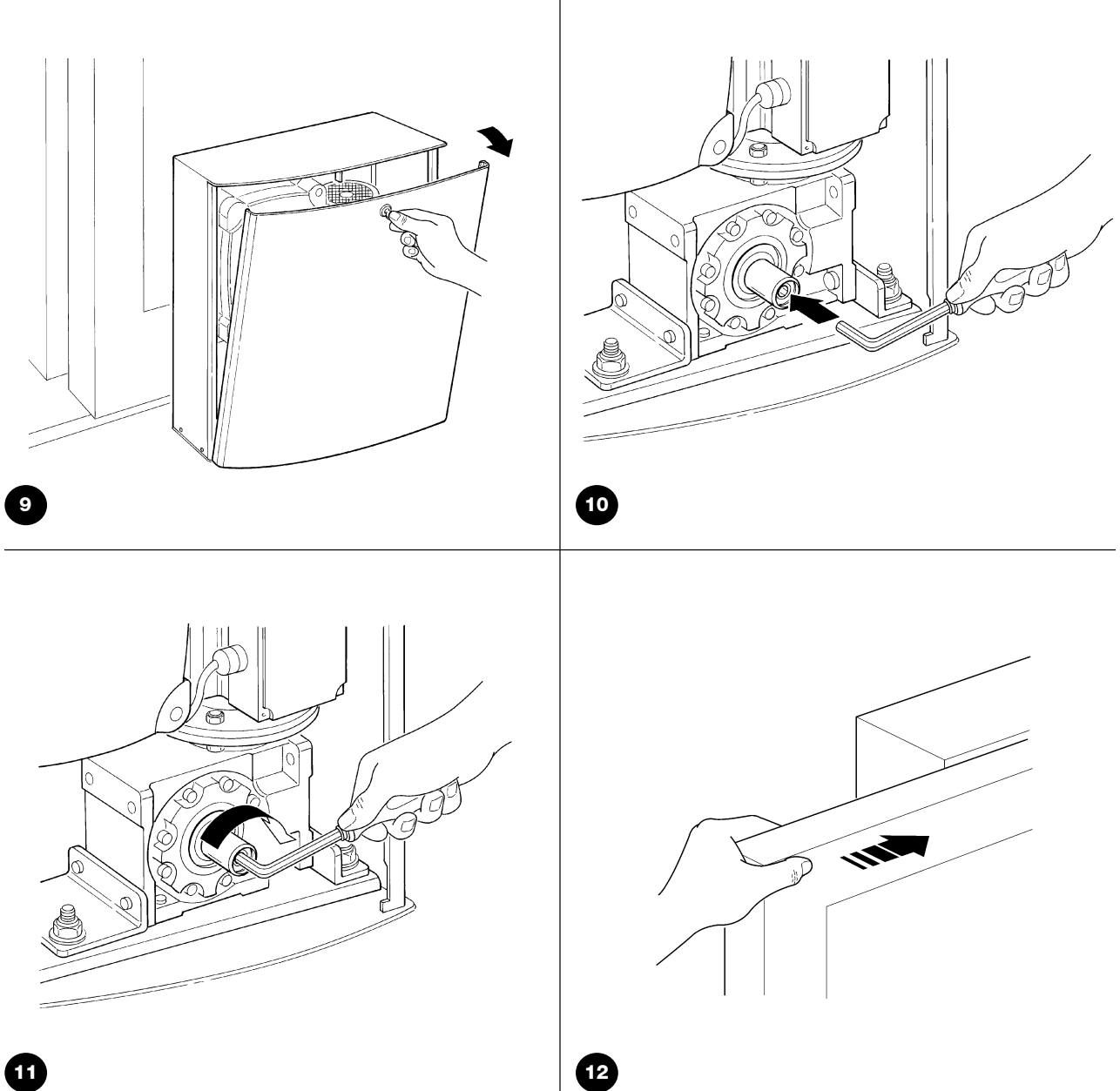

Avarinis atrakinimas dingus elektrai
Atrakinkite tik vartams stovint ir esant išjungtam maitinimui. Užfiksuokite vartų skydą, kad jis negalėtų pajudėti savaime. Perduodamas įrenginį technikas parodys, kaip tai atlikti, ir perduos raktus.
- Raktu atidarykite pavaros dangtelį.
- Įstatykite šešiakampį raktą į veleną ir visiškai atlaisvinkite vidinį varžtą, kaip parodyta paveikslėlyje.
- Ištraukite raktą ir uždarykite dangtelį. Vartus galima atsargiai stumti rankomis.
- Norėdami vėl užfiksuoti pavarą, atlikite veiksmus atvirkštine tvarka. Patikrinkite, ar pavara susikabino ir ar dangtelis uždarytas; jo apsauginis mikrojungiklis turi būti suveikęs.
Tipinės komplektacijos kabelių schema
| Jungtis | Kabelis | Ilgis |
|---|---|---|
| Pavaros maitinimo kabelis | 4 × 1,5 mm² | Iki 30 m |
| Įspėjamoji lempa | 2 × 1,5 mm² | Iki 20 m |
| Antena | Koaksialinis RG58 | Rekomenduojama mažiau nei 5 m |
| Fotodaviklio siųstuvas TX | 2 × 0,25 mm² | Iki 30 m |
| Fotodaviklio imtuvas RX | 2 kabeliai po 2 × 0,25 mm² | Iki 30 m |
| Raktinis jungiklis | 2 kabeliai po 2 × 0,25 mm² | Iki 50 m |
| Fiksuotas / judantis saugos kraštas | Pagal krašto tipą ir sąsają | Pagal konkretų įrenginį |
Du kabelius po 2 × 0,25 mm² galima pakeisti vienu 4 × 0,25 mm² kabeliu. Kai maitinimo kabelis ilgesnis nei 30 m, technikas turi parinkti didesnį skerspjūvį ir tinkamą įžeminimą. Kai žemosios įtampos fotodaviklių kabeliai ilgesni nei 30 m, instrukcijoje reikalaujama naudoti ekraną, įžemintą tik valdymo pusėje. Kabeliai turi būti tinkami aplinkos sąlygoms; gamintojas nurodo, pavyzdžiui, H07RN-F kabelį, skirtą naudoti lauke.
Judantis saugos kraštas turi veikti ir vartų skydui judant. Laidininkų skaičių ir sąsają parinkite pagal krašto tipą; dviejų gyslų kabelio pavyzdys iš senesnės tipinės komplektacijos netinka visiems OSE saugos kraštams.

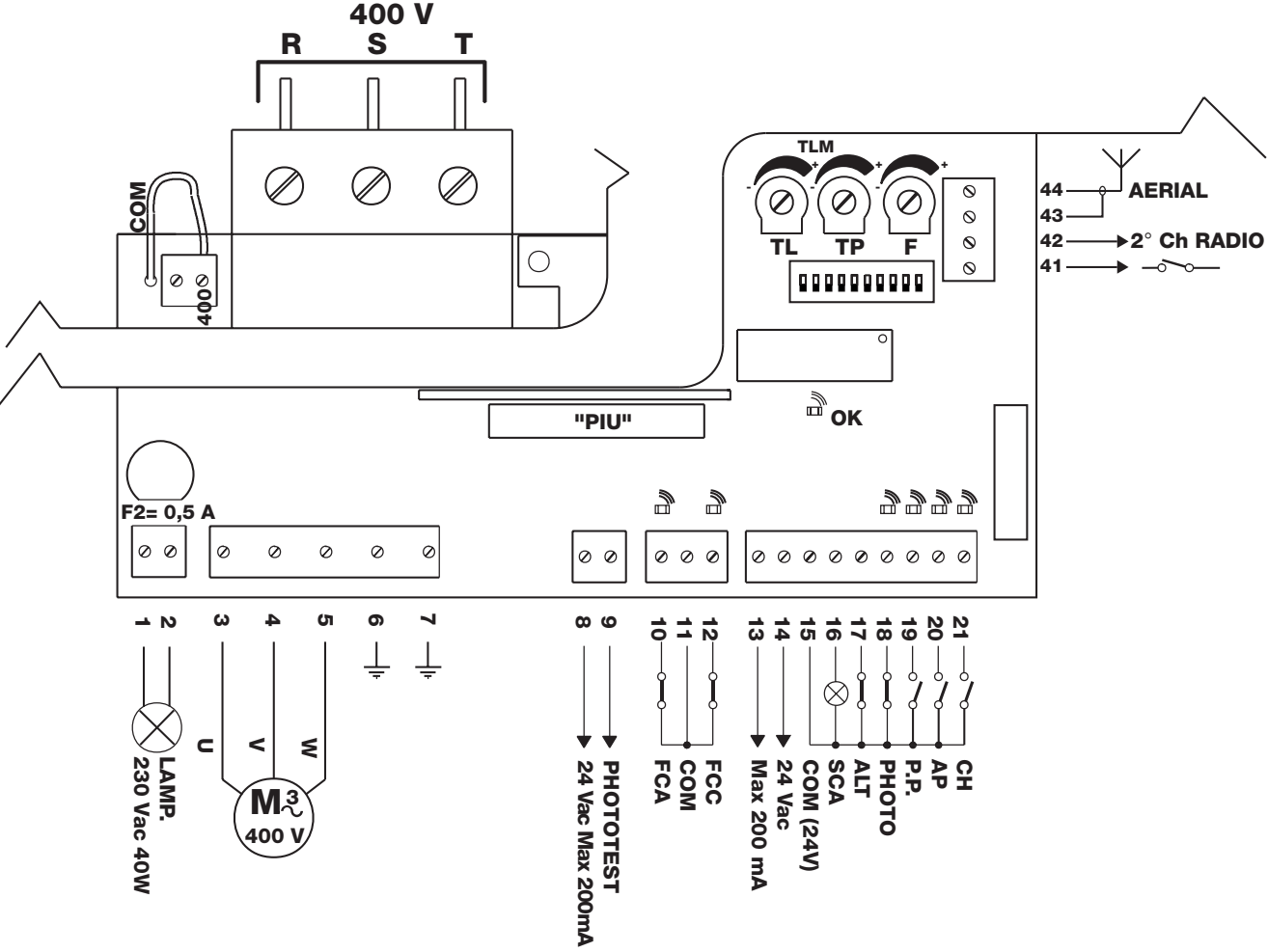

Mindy A500 jungtys ir gnybtų įtampa
Junkite atjungę maitinimą. 13–14 ir 8–9 gnybtuose yra 24 V AC įtampa, todėl jie neturi DC poliškumo +/−. COMMON 15 yra bendras valdymo įėjimų taškas; nepainiokite jo su apsauginiu PE įžeminimu. Valdymo kontaktai yra bepotencialiai.
| Gnybtas | Funkcija ir prijungimas |
|---|---|
| Maitinimo įvadas R / S / T | Trifazis 400 V maitinimas per atitinkamą apsaugos aparatą; A500 maitinimo prijungimą rinkitės pagal schemą. |
| 1–2 LAMP | 230 V AC įspėjamosios lempos išėjimas, maks. 40 W; poliškumo +/− nėra. |
| 3–4–5 MOTOR | Variklio laidai U–V–W; tai nėra nuolatinės srovės pliusas ir minusas. |
| 6–7 PE | Valdymo įrenginio ir variklio apsauginis įžeminimas. |
| 8–9 PHOTOTEST | 24 V AC įtampa testuojamų fotodaviklių siųstuvams, maks. 200 mA; poliškumo +/− nėra. |
| 10 / 11 / 12 | FCA atidarymas / bendras taškas / FCC uždarymas. |
| 13–14 priedai | 24 V AC, maks. 200 mA; nenaudojant fototesto, instrukcijoje leidžiama iki 400 mA. |
| 15 COMMON | Bendras valdymo ir saugos įėjimų taškas. |
| 16 SCA | Atvirų vartų indikatoriaus lemputė tarp 15–16: 24 V AC, maks. 2 W. |
| 17 ALT / STOP | NC saugos sustabdymo įėjimas gnybto 15 atžvilgiu. |
| 18 PHOTO | Standartinėje schemoje be fototesto fotodaviklio NC kontaktas gnybto 15 atžvilgiu. |
| 19 P.P. | NO žingsninio valdymo kontaktas gnybto 15 atžvilgiu: atidaryti – sustabdyti – uždaryti – sustabdyti. |
| 20 AP / 21 CH | NO atidarymo / uždarymo kontaktas gnybto 15 atžvilgiu. |
| 41–42 | Bepotencialis antrojo radijo kanalo išėjimas, jei įmontuotas imtuvas. |
| 43–44 antena | Koaksialinis kabelis pagal schemą: ekranas į 43, centrinis laidininkas į 44. |
| RADIO / PIU | Senesnė radijo imtuvo jungtis / PIU išplėtimo plokštės lizdas. |
NC reiškia, kad ramybės būsenoje kontaktas uždaras, NO – kad ramybės būsenoje kontaktas atviras. Keli tos pačios funkcijos NC kontaktai jungiami nuosekliai, o NO valdymo kontaktai – lygiagrečiai. Nenaudojami NO įėjimai paliekami neprijungti. Saugiam veikimui būtini apsauginiai įtaisai negali būti atjungiami juos užtrumpinant.

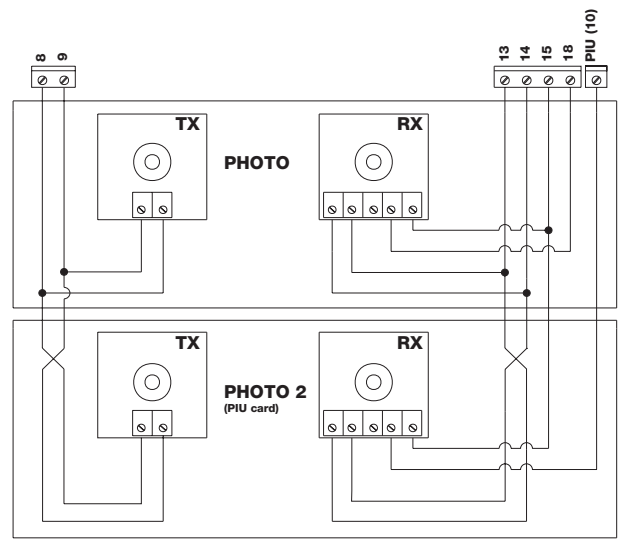

A500 fotodavikliai ir fototestas
Originalius NICE BF komplektacijos atnaujinimo metu galima pakeisti reliniais NICE EPM. EPM ir EPMB prijungiami skirtingai: A500 neturi BlueBUS. Šiai plokštei rinkitės fotodaviklius su tinkamu maitinimu ir bepotencialiu NC kontaktu.
Fotodaviklių veikimo nuotolį parinkite pagal pravažiavimo plotį. EPM veikimo nuotolis yra 15 m; gamintojas nurodo didžiausią 30 m nuotolį. Kai atstumas tarp TX ir RX yra didesnis nei 10 m, technikas turi pakeisti trumpiklį +10m imtuve RX pagal EPM instrukciją. Rūkas, lietus ir dulkės gali sumažinti veikimo nuotolį 50 %, todėl didžiausias 30 m nuotolis negarantuoja patikimos apsaugos per tokio pat pločio pravažiavimą. Pasirinkite konkrečiai vietai tinkamą modelį ir patikrinkite, ar jis veikia.
| EPM prijungimas | A500 |
|---|---|
| Maitinimas be fototesto | Tiek TX, tiek RX gnybtai 1–2 → išėjimas 13–14 (24 V AC). Naudojant AC, poliškumas +/− nesvarbus. |
| Saugos kontaktas be fototesto | RX 4 COM → A500 15 COMMON; RX 5 NC → A500 18 PHOTO. RX 3 NO apsaugos funkcijai nenaudojamas. |
| Fototestas | TX maitinkite iš 8–9, RX – iš 13–14; kontaktų ir nenaudojamų PHOTO įėjimų sujungimas turi atitikti toliau pateiktą pirminę schemą. Įjunkite DIP 7. |
| Keli porų komplektai | Ta pačia apsaugos funkcija atliekamus tinkamus NC kontaktus galima sujungti nuosekliai. Atskirą PHOTO2 funkciją, pavyzdžiui, apsaugai atidarant vartus, prideda PIU plokštė. |

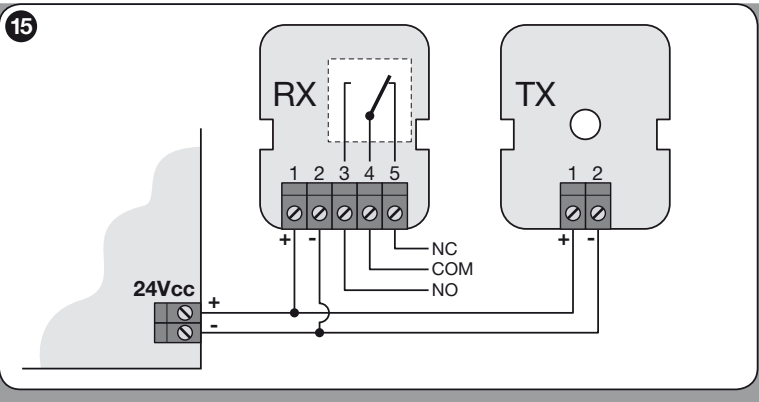

EPM detalėje pavaizduotas maitinimas 24 V DC: 1 – pliusas, 2 – minusas. Tačiau A500 maitina šią porą 24 V AC, poliškumas +/− nesvarbus, pagal pirmiau pateiktą lentelę. Relių kontaktų numeriai 3 NO / 4 COM / 5 NC nesikeičia.
PHOTO2 schemoje reikalinga NICE PIU plokštė. Įjungus fototestą, nenaudojamas PHOTO įėjimas pagal instrukciją jungiamas prie fototesto išėjimo 9, o ne taip, kaip parodyta schemoje be testavimo. Naudojant kelias EPM poras, vadovaukitės jų instrukcijomis, kad išvengtumėte tarpusavio trukdžių; sinchronizavimui reikia AC maitinimo, TX SYNC nustatymo ir vienos poros maitinimo laidų sukeitimo vietomis. Sumontavus reikia išbandyti kiekvieną porą atskirai.
Pirmasis paleidimas ir judėjimo krypties patikra
- Rankiniu būdu pastumkite vartus maždaug iki eigos vidurio, užfiksuokite pavarą ir patikrinkite dureles bei saugos mikrojungiklį. Pirmiesiems bandymams pasirinkite režimą, kai operatorius yra šalia, o papildomos funkcijos išjungtos.
- Įjungus maitinimą, LED OK turi reguliariai mirksėti. Kai saugos grandinė uždaryta, šviečia LED STOP ir PHOTO; jei vartai nėra galinėse padėtyse, šviečia ir FCA bei FCC. Jei komanda neduodama, valdymo NO įėjimai nešviečia.
- Trumpam aktyvinkite AP / OPEN prie 20 gnybto. Vartai turi atsidaryti. Jei vartai juda priešinga kryptimi, nedelsdami išjunkite maitinimą; pagal variklio instrukciją specialistas sukeičia variklio laidus prie 3 ir 4 gnybtų vietomis ir pakartoja bandymą.
- Dar prieš visiškai atsidarant vartams patikrinkite, ar atidarymo galinis jungiklis sustabdo judėjimą. Jei suveikia ne tas galinis jungiklis, išjunkite maitinimą ir patikrinkite FCA/FCC priskyrimą; instrukcijoje nurodoma sukeisti 10 ir 12 vietomis.
- Išbandykite visą atidarymo ir uždarymo ciklą, laikiklių nustatymą, eigos pabaigą ir visus apsaugos įtaisus. Tik tada nustatykite norimą veikimo režimą.
A500 nustatymai
| DIP | Funkcija |
|---|---|
| 1 OFF / 2 OFF | Juda tik laikant nuspaustą valdiklį – operatorius turi būti šalia. |
| 1 ON / 2 OFF | Pusiau automatinis režimas. |
| 1 OFF / 2 ON | Automatinis režimas su automatiniu uždarymu. |
| 1 ON / 2 ON | Automatinis režimas + vartai visada užsidaro ir atkūrus maitinimą. |
| 3 ON | Bendro naudojimo režimas; neveikia rankiniu režimu. |
| 4 ON | Įspėjamasis mirksėjimas prieš judėjimą: 5 s, rankiniu režimu – 2 s. |
| 5 ON | Uždaro praėjus 5 s po fotodaviklio atlaisvinimo; tik automatiniu režimu. |
| 6 ON | PHOTO veikia ir vartams atsidarant. |
| 7 ON | Fototestas; reikalingas tinkamas prijungimas. |
| 8 ON | Išmanusis perkrovos aptikimas. |
| 9 ON | Po perkrovos trumpam pakeičia judėjimo kryptį 1,5 s; neveikia rankiniu režimu. |
| 10 ON | Elektrinis stabdymas sustojus, 1 s tiekiant maitinimą varikliui. |
| Elementas | Ką nustato |
|---|---|
| TL | Vienos eigos trukmė, maždaug 3–120 s. Ilgesnei eigai instrukcijoje nurodytas TLM išplėtimas iki maždaug 90–210 s; tiksliai plokštei pritaikymą atlieka specialistas. |
| TP | Pauzė prieš automatinį uždarymą, maždaug 5–200 s. |
| F | Apsaugos suveikimo pagal variklio naudojamą srovę slenkstis. Nustatymą reikia patikrinti išmatuojant jėgas, o ne bandant ranka stumti vartus. |
TL turi apimti visą eigą, paliekant maždaug 2–3 s atsargą. 30 m ilgio vartai vardiniu greičiu viena kryptimi juda maždaug 3 minutes, todėl bazinio laiko intervalo gali nepakakti. A500 perkrovos aptikimas pirmąsias 1,5 s nuo judėjimo pradžios yra neaktyvus; todėl būtina naudoti saugos įrangą ir atlikti bandymus. DIP 10 elektrinis stabdymas nepakeičia mechaninio stabdžio ir vartų sustojimo eigos patikros.
Imtuvas ir nuotolinio valdymo pultai
A500 naudojamas senesnės kartos FLOXI šeimos lizdas. „FloR“ slankiajam kodui, pavyzdžiui, tinka NICE FLOXI2R. Imtuvo tipas lemia, kurie NICE nuotolinio valdymo pultai ir kokia jų įrašymo procedūra. Vien NICE prekės ženklas ar 433,92 MHz dažnis negarantuoja, kad protokolas sutaps. Fiksuoto kodo FLO ir slankiojo kodo FloR negalima naudoti kaip pakaitalų.
Imtuvą įstatykite tik išjungę maitinimą. Naujas pultas įrašomas į imtuvą pagal jo žymėjimą; A500 DIP jungikliai skirti vartų funkcijoms. Jei imtuvas jau įrengtas, pirmiausia patikrinkite jo tipą ir atmintį. Ištrynus visą atmintį gali būti pašalinti ir kitų naudotojų pultai.
TUB3500 priedai
| Elementas | Pasirinkimas |
|---|---|
| Švyturėlis | NICE ELAC 230 V AC išėjimui 1–2, maks. 40 W; ELDC tiesiogiai čia neprijungiamas. |
| Fotodavikliai | NICE EPM su reliniu NC kontaktu; originalūs BF yra senesnė įranga. |
| Išplėtimo plokštė | NICE PIU prideda PHOTO2, dalinį atidarymą ir kitas funkcijas. Neskirta DPRO500. |
| Radijo imtuvas | NICE FLOXI2R pagal naudojamą kodavimą. Šiuolaikinė SM jungtis nėra tokia pati kaip senesnis FLOXI lizdas. |
| Krumpliastiebis ir saugos briaunos | 6 modulis, krumpliastiebis, briaunos ir jų signalų perdavimas – priklauso nuo konkrečių vartų ir valdymo įrangos. |
Kai TUB3500 veikia netinkamai
| Požymis | Patikra |
|---|---|
| LED indikatoriai nešviečia | Maitinimas, pagrindinis jungiklis, automatinis jungiklis ir saugikliai. Prieš vėl įjungiant, technikas turi pašalinti automatinio jungiklio suveikimo priežastį. |
| OK mirksi reguliariai kas 1 s | Valdymo logika veikia. Du trumpi mirktelėjimai reiškia įvesties arba jungiklio būsenos pasikeitimą. |
| OK mirksi nereguliariai | Vidinė patikra aptiko klaidą; patikrinkite laidų jungtis ir valdymo įrangą. |
| STOP, PHOTO arba galinis įėjimas neleidžia judėti | Kliūtis, netinkamai sulygiuotos fotoakys, atidarytos durelės, kontaktas ar kabelis; saugos grandinės negalima apeiti. |
| Nepavyksta paleisti, kai atliekamas fotoelementų testas | TX 8–9 ir RX 13–14 maitinimas, kontaktų jungtys, DIP 7 nustatymas ir porų tarpusavio trukdžiai. |
| Variklis juda priešinga kryptimi | Patikrinkite variklio sukimosi kryptį ir FCA/FCC pagal pirmąjį paleidimą. Nustatymus keiskite tik atjungę maitinimą. |
| Sustoja kelio viduryje | TL/TLM laikas, trintis, kliūtis, apsauga nuo perkrovos arba šiluminė apsauga. Pirmiausia pašalinkite priežastį; automatiškai nedidinkite F jėgos. |
| Per didelis sustojimo kelias | Sureguliuokite laikiklius ir mechaninį stabdį; patikrinkite ir įrenginiui įkaitus. |
| Neveikia tik nuotolinio valdymo pultas | Siųstuvo baterija, kodo tipas ir įrašymas, imtuvas bei antena. |
Sauga, bandymai ir priežiūra
Prieš perduodamas vartus, technikas kelis kartus patikrina jų atidarymą, uždarymą ir sustabdymą, galinius jungiklius, visus fotoelementus, saugos briaunas ir avarinį stabdymą. Jis patikrina sustojimo kelią ir viso judėjimo kelio saugumą; jei apsaugai naudojamas smūgio jėgos ribojimas, atlieka ir atitinkamus matavimus. Vien trimerio nustatymas ar fotoelemento prijungimas nepakeičia visų vartų bandymo.
Techninę priežiūrą atlikite ne rečiau kaip kas 6 mėnesius arba kas 10 000 manevrų, atsižvelgiant į tai, kas įvyksta anksčiau. Manevras – tai vienas atidarymas arba vienas uždarymas, o ne visas atidarymo ir uždarymo ciklas. Tikrinami tvirtinimai, korozija, krumpliaračio ir krumpliastiebio nusidėvėjimas, judančios vartų dalys, mechaninis stabdys, perkrovos aptikimas ir saugos įtaisai.
Atjungęs maitinimą, naudotojas gali pašalinti iš judėjimo kelio lapus ir akmenis, o lengvai drėgna šluoste nuvalyti pasiekiamus paviršius ir fotoelementų optiką. Jei girdimas neįprastas triukšmas, vartai juda trūkčiodami arba sutrinka jų veikimas, sustabdykite vartus ir kreipkitės į techninės priežiūros tarnybą. Neužtrumpinkite saugos įėjimų. Laikykite valdiklius vaikams nepasiekiamoje vietoje, o į pravažiavimą įeikite tik vartams visiškai atsivėrus ir sustojus. Atidaryti varteliai vartų sąvaroje turi blokuoti variklį.
TUB3500 techniniai duomenys
| Modelis | NICE TUB3500 |
|---|---|
| Valdymo blokas | Mindy A500 |
| Maitinimas | 3~ 400 V AC ±10 %, 50 Hz |
| Maks. vartojamoji galia | 550 W |
| Vardinis sukimo momentas | 190 Nm |
| Didžiausias sukimo momentas | 418 Nm |
| Greitis esant vardiniam sukimo momentui | 0,167 m/s (maždaug 10 m/min) |
| Maks. vartų svoris / ilgis | 3 500 kg / 30 m; tinkamumas priklauso nuo eksploatavimo sąlygų |
| Ciklų skaičius | Pagal ilgių lentelę; maks. 200 ciklų per dieną |
| Krumpliaratis | Z = 18; modulis 6; dantų žingsnis 18,8 mm |
| Apsaugos klasė | IP44 |
| Izoliacijos klasė | I; būtinas apsauginis įžeminimas |
| Darbinė temperatūra | −20 iki +50 °C |
| Montavimo matmenys | Brėžinys, mm: aukštis 580, plotis 480, korpuso gylis 230, iki krumpliaračio 305 |
| Svoris | 60 kg |
Techniniai duomenys galioja esant 20 °C ±5 °C aplinkos temperatūrai. Rinkdamiesi atsargines dalis ir valdymo įrangą, nurodykite tikslų modelį ir versiją, pateiktus etiketėje.
Pagalba renkantis ir komplektuojant
Susisiekite su mumis nurodykite vartų ilgį ir svorį, ciklų skaičių per valandą ir dieną, turimą maitinimą ir įrengtos valdymo įrangos nuotrauką. Padėsime išsirinkti krumpliastiebį, imtuvą ir saugos priedus.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
