NICE Road RD400 techninė instrukcija
NICE Road RD400 yra gyvenamųjų namų stumdomųjų vartų pavara, skirta vartų varčiai, kurios svoris yra iki 400 kg, o ilgis – 8 m, su mechaniniais galiniais jungikliais. Mūsų parduotuvė rekomenduoja ne daugiau kaip 5 m ir maždaug 250 kg, jei mechanika tinkama; tai nėra papildomas gamintojo nustatytas apribojimas. Pasirinkimas ir darbo ciklas · Techniniai duomenys.
(Ar ši pavara man tinka?)
Palyginkite su kitomis pavaromis:
| Elementas | Reikšmė / veiksmas |
|---|---|
| Alternatyvi pavara | NICE Robus RB400 – parametrus ir prieinamą versiją palyginkite jos puslapyje. |
| Didesnės svorio kategorijos pavara | NICE Robus RB600 – pasirinkimas taip pat priklauso nuo vartų ilgio, trinties ir naudojimo dažnumo. |

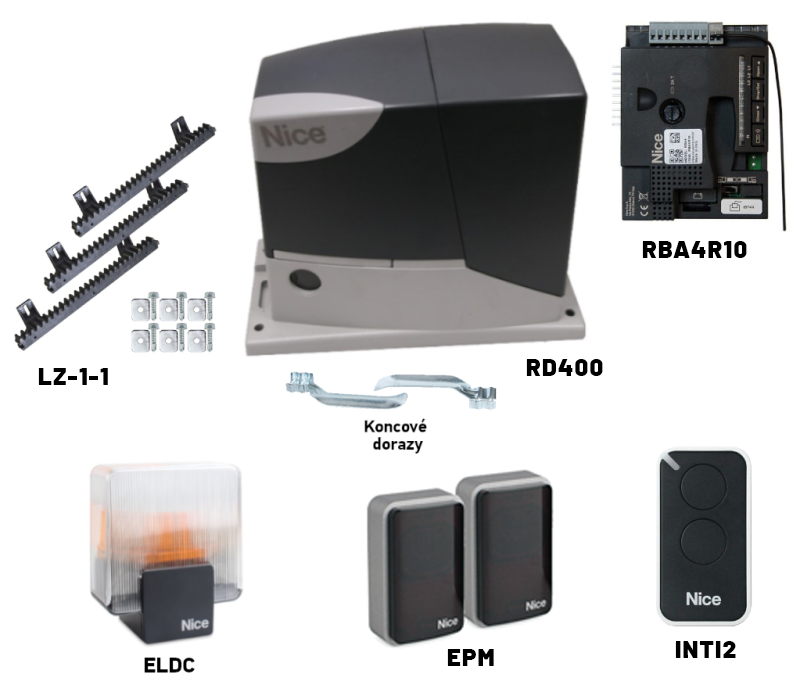

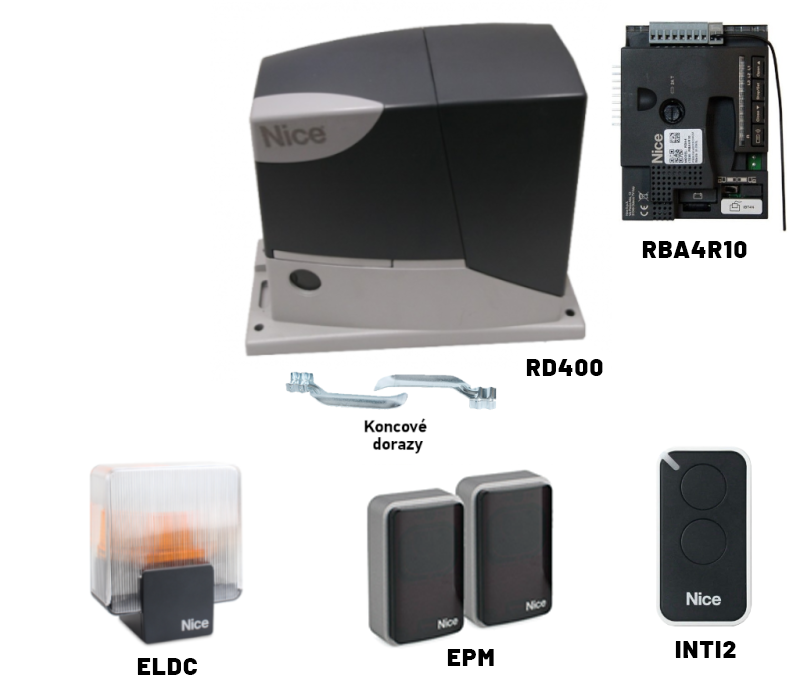

Šį gaminį – atskirą stumdomųjų vartų pavarą NICE Road RD400 (mūsų kodas NICE-RD400-A) – sudaro:
- elektromechaninė NICE Road RD400 pavara 400 kg keliamosios galios ir skirta ne ilgesnei kaip 8 m vartų varčiai, su integruotu (tačiau nuimamu) valdymo bloku RBA4R10 su integruotu radijo signalo imtuvu (jei norite vartus valdyti nuotolinio valdymo pulteliu, nuotolinio valdymo pultelis, nereikia įsigyti atskiro imtuvo).
- 2 × atrakinimo raktai pavarai valdyti rankiniu būdu (būtini dingus elektrai)
- pavaros montavimo komponentai, tvirtinimo elementai ir laikiklis, pavaros galinių jungiklių atramos
- montavimo instrukcija
Sutaupysite pirkdami rinkinius, į kuriuos įeina pavara NICE Road RD400:
| Pavaros rinkinys su priedais » | Pavaros rinkinys su priedais ir krumpliastiebiu » |
|---|---|
|
Road pavara vartams iki 400 kg, pultelis, fotoelementai, įspėjamoji lemputė. |
ROAD pavara vartams iki 400 kg, krumpliastiebis, pultelis, fotoelementai, įspėjamoji lemputė. |
| Konsolinių vartų gamybos rinkinys » | Bėginių vartų gamybos rinkinys » |
Vežimėliai su 5 guoliais, 5 m Fe C profilis, gaudyklė, gaudytuvas, kreiptuvas, pavara, krumpliastiebis. |
Ratukai Ø90 mm, 3 × 3 m cinkuotas bėgis, apatinės atramos, kreiptuvas, pavara, krumpliastiebis |
RD400 skirtas naudoti gyvenamųjų namų aplinkoje. Tinkamumą lemia vartų būklė, ilgis ir svoris, naudojimo dažnumas bei saugos įtaisų parinkimas.
Naudojami reliniai fotoelementai, pavyzdžiui, NICE EPM. Naudojant kelias poras, saugos NC kontaktai jungiami nuosekliai; maitinimas ir porų išdėstymas parenkami pagal jų instrukciją. RD400 neturi BlueBUS gnybtų.
Reguliuoti galima greitį, jėgą, pauzės trukmę ir automatinį uždarymą. Procedūrą rasite skyriuje Programavimas.
Diagnostika naudojant įspėjamąją lemputę.
Krumpliaratis 4 modulis yra suderinamas su krumpliastiebiu iš mūsų asortimento.
Tinkama pavara – tik viena saugių vartų dalis. Sumontavęs vartus, technikas turi patikrinti visą automatikos sistemą, įskaitant saugos funkcijas ir jėgas, ir perduoti ją naudotojui.
Su NICE Road RD400 pavara suderinami priedai
Renkantis priedus svarbūs išvesties tipas, maitinimas ir radijo protokolas. Toliau pateiktos nuorodos veda į mūsų siūlomas prekes.
| Kas | Kodėl / prijungimas | Tipas |
|---|---|---|
| Švyturėlis | Judėjimo signalizacija per FLASH 7–8. Antena prijungiama atskirai. | NICE ELDC |
| Fotoelementai | Relinis saugos kontaktas PHOTO. Prijungimas su fotoelementų testu. BlueBUS modeliai neprijungiami tiesiogiai. | NICE EPM arba NICE EPMA; toliau nurodyti gnybtai skirti EPM. |
| Raktinis jungiklis | Vietinė SbS komanda per bepotencialį C–NO kontaktą tarp 1 ir 2. | NICE EKS |
| Nuotolinio valdymo pultai | Įrašymas į integruotą imtuvą. Palaikomą šeimą nustato pirmasis įrašytas pultas; vien dažnio nepakanka. | NICE ON2E, NICE ON4E (O-Code), NICE FLO2RE (FloR). |
| Antena | Geresnis radijo komandų priėmimas. Atskiras RG58 koaksialinis kabelis prijungiamas prie antenos įvado. | NICE ABFKIT arba ELDC švyturėlio antena. |
| Atsarginė baterija | Veikimas nutrūkus elektros tiekimui aprašomai RD400 kartai. | NICE PS124 – 1,2 Ah, integruotas įkrovimas. |
| Techninės priežiūros sąsaja | Nustatymas ir diagnostika per BusT4. Prijungti tik atjungus maitinimo šaltinius. | NICE IBT4N + NICE OVIEW |
| Dantytasis krumpliastiebis | Judėjimo perdavimas vartų varčiai. 4 modulis; tvirtinimas ir apkrova priklauso nuo krumpliastiebio tipo. | NICE LZ-1, NICE LZ-10 arba plieninis NICE LZ-3. |
| Papildomas valdymas | Išorinis modulis, jungiamas prie SbS įvesties. Tinkamas maitinimas ir bepotencialis NO kontaktas. | Klaviatūros ir skaitytuvai, kuriems reikalingas dekoderis, tiesiogiai prie SbS nejungiami. |
NICE Road RD400 trumpai
RD400 turi integruotą radijo imtuvą. Aprašyta plokštė turi keturis mygtukus ir palaiko pasirenkamą bateriją NICE PS124. Nutrūkus elektros tiekimui vartus galima ir atblokuoti rankiniu būdu.
RBA4R10 valdymo blokas su keturiais mygtukais. Prieš prijungdami patikrinkite plokštės ir gnybtų žymėjimą. Spustelėkite, kad padidintumėte vaizdą.
Pavaros pasirinkimas – ar pavara NICE Road RD400 tinka mano vartams?
Atblokavus vartus turi būti įmanoma sklandžiai rankomis pastumti per visą eigą. Strigimas, pažeisti vežimėliai ar ratukai ir netinkamai sumontuotas krumpliastiebis turi būti sutaisyti prieš reguliuojant jėgą. Vien vartų svoris neparodo, koks yra jų pasipriešinimas.
| Varčios ilgis | Maks. ciklų per val. | Maks. iš eilės atliekamų ciklų |
|---|---|---|
| Iki 5 m | 20 | 15 |
| Daugiau kaip 5–7 m | 16 | 12 |
| Daugiau kaip 7–8 m | 14 | 9 |
| Varčios svoris | Ankstesnėje eilutėje nurodyto ciklų skaičiaus dalis |
|---|---|
| Iki 200 kg | 100 % |
| Daugiau kaip 200 kg iki 300 kg | 85 % |
| Daugiau kaip 300–400 kg | 70 % |
Vienas ciklas – vartų atidarymas ir uždarymas. Ilgio ribos dauginamos iš svorį atitinkančios dalies; skaičiuojant sveikus ciklus apvalinama žemyn. Pavyzdžiui, 6 m / 350 kg: 16 × 0,70 = 11 sveikų ciklų per valandą, ne daugiau kaip 8 iš eilės. Taip pat galioja 50 ciklų per dieną riba ir ne ilgesnio kaip 9 minučių nepertraukiamo veikimo apribojimas. Temperatūros sąlygos gali dar labiau apriboti galimą veikimo trukmę.
NICE Road RD400 pavaros ribos
Norint užtikrinti įprastą atsargą, mūsų parduotuvė rekomenduoja rinktis vartus, kurių ilgis neviršija maždaug 5 m, o svoris – 250 kg. Tai parduotuvės rekomendacija; konkrečius vartus turi įvertinti technikas. Toliau pateiktoje lentelėje ši rekomendacija atskiriama nuo gamintojo nustatytų ribų.
| Maksimali reikšmė | Rekomenduojame | |
|---|---|---|
| Varčios ilgis | 8 m | 5 m |
| Varčios svoris | 400 kg | 250 kg |
Eksploatavimo trukmė ir priežiūra
Pavaros eksploatavimo trukmė priklauso nuo vartų mechanikos, apkrovos, aplinkos ir priežiūros. Techninę priežiūrą atlikite bent kas 6 mėnesius arba ne vėliau kaip po 10 000 judesių nuo paskutinės techninės priežiūros, atsižvelgiant į tai, kas įvyksta anksčiau.
NICE Road RD400 pavaros montavimas
Pavarą montuokite ant tvirto, horizontalaus pagrindo, nustatę tinkamą aukštį krumpliastiebio atžvilgiu. Tvirtinimas turi atitikti pagrindą ir RD400 montavimo plokštę. Tiek konsoliniams, tiek bėginiams vartams paruoškite maitinimo kabelių apsauginius vamzdžius, drenažą ir pakankamai vietos vartams atblokuoti bei techninei priežiūrai atlikti.
Kabeliai
Priedų išdėstymas pagal originalų RD400 vadovą. Saugos įtaisų skaičius nustatomas įvertinus konkrečius vartus.
Įrangos išdėstymas: mažosios raidės žymi įtaisus, didžiosios raidės – kabelių trasas. Spustelėkite, kad padidintumėte vaizdą.
Priedų sąrašas
| Elementas | Reikšmė / veiksmas |
|---|---|
| a / b / c | Pavara / fotoelementai / fotoelementų stulpeliai. |
| d / e | Raktinis jungiklis arba klaviatūra / įspėjamoji signalinė lemputė. |
| f / g | Krumpliastiebis / saugos kontaktiniai kraštai. |
Kabelių sąrašas
| Elementas | Reikšmė / veiksmas |
|---|---|
| A – maitinimas | 3 × 1,5 mm² iki 30 m; ilgesniam kabeliui gamintojas nurodo, pavyzdžiui, 3 × 2,5 mm² ir įžeminimą automatinei sistemai. |
| B – signalinė lemputė / antena | 2 × 0,5 mm² iki 20 m; atskirai RG58 iki 20 m, rekomenduojama trumpiau nei 5 m. |
| C – EPM fotoelementai | TX: 2 × 0,25 mm². RX: maitinimas ir saugos kontaktas, pavyzdžiui, 4 × 0,25 mm² iki 30 m. Toliau pateiktoje schemoje parodyti visi laidai. |
| D – raktinis jungiklis | 2 kabeliai po 2 × 0,5 mm² arba 1 kabelis 4 × 0,5 mm² iki 50 m; vienam C–NO valdymo signalui naudojami du laidai. |
| E / F – saugos kontaktiniai kraštai | 2 × 0,5 mm² iki 30 m. Ant judančios varčios reikia įrengti tinkamą signalo perdavimo būdą. |
Kabeliai turi būti tinkami naudoti atitinkamoje aplinkoje, o jų trasos turi atskirti tinklo įtampą nuo valdymo grandinių. Reliniam RX, be maitinimo poros, reikia ir saugos kontakto laidų.
Montavimas
Žr. „Kokiame aukštyje montuoti pavarą".
Krumpliastiebis ir jo eigos ribotuvas
Vartų judėjimo principas – pavaros krumpliaračio sukimo momentą paversti linijiniu judesiu, naudojant krumpliastiebio pavarą ant pavaros krumpliastiebio. Dažniausiai naudojami dviejų tipų krumpliastiebiai:
 |
Nailoninis krumpliastiebis (galimas ir su plieniniu sutvirtinimu) – tvirtinamas prie vartų savisriegiais varžtais per ąseles. Idealiai tinka palyginti lengviems ir trumpiems vartams. Dėl plieninio krumpliaračio ir nailoninio krumpliastiebio trinties vartai juda tyliai. |
 |
Plieninis krumpliastiebis – tvirtinamas prie vartų privirinant srieginius laikiklius, į kuriuos vėliau įsukamas krumpliastiebis. Naudojamas ilgesniems ir sunkesniems vartams. Dėl plieninio krumpliaračio trinties į plieninį krumpliastiebį vartai juda kiek garsiau. |
Svarbiausia, kad pavaros krumpliaračio modulis būtų suderinamas su krumpliastiebio moduliu. Pavara NICE Road RD400 turi krumpliaračio modulį 4.
Sumontavę krumpliastiebį patikrinkite tarpą ir sureguliuokite abu galinių jungiklių ribotuvus.
- Per visą eigą nustatykite 1–2 mm tarp krumpliastiebio ir krumpliaračio. Varčios svoris neturi tekti pavarai.
- Rankomis pastumkite varčią į atidarymo padėtį taip, kad iki mechaninio ribotuvo liktų 2–3 cm. Stumkite galinio jungiklio laikiklį, kol jungiklis suveiks, tada, laikydamiesi gamintojo nurodymų, pastumkite jį dar bent 2 cm atidarymo kryptimi ir pritvirtinkite.
- Taip pat nustatykite uždarytą padėtį priešinga kryptimi. Mechaniniai vartų ribotuvai turi veikti.
- Priveržkite tvirtinimo elementus ir patikrinkite, ar vartai laisvai juda per visą eigą. Tik tada nustatykite galines padėtis.
Tarpas tarp krumpliastiebio ir RD400 krumpliaračio. Spustelėkite, kad padidintumėte vaizdą.
Atstumas iki mechaninio ribotuvo ir papildomas laikiklio pastūmimas suveikus jungikliui. Spustelėkite, kad padidintumėte vaizdą.
NICE Road RD400 pavaros prijungimas
Elektros jungtis turi įrengti kvalifikuotas technikas. Prieš keisdami laidus, keisdami saugiklius ar prijungdami modulius, atjunkite maitinimą iš tinklo ir, jei yra, akumuliatorių bei patikrinkite, ar įtampos nėra. Apsaugokite vartus nuo netyčinio judėjimo.
...prie tinklo
| Elementas | Reikšmė / veiksmas |
|---|---|
| L | Fazinis laidas, kaip nurodyta tinklo gnybtų žymėjime. |
| N | Darbinis neutralusis laidas. |
| PE | Apsauginis geltonai žalias laidas prie apsauginio gnybto; pavara yra I klasės, todėl ją būtina įžeminti. |
Šios versijos RD400 maitinama 230 V AC, 50/60 Hz įtampa. Tinklo maitinimo kabelio niekada nejunkite prie žemos įtampos 1–8 gnybtų. Apsaugos priemones, atjungimą ir maitinimo kabelį elektrikas parenka pagal elektros instaliaciją.
...papildomų įrenginių
Numeracija taikoma aprašomai NICE RBA4R10 pagal plokštės žymėjimą. 1 gnybtas yra +24 V, o 4 – GND.
| Elementas | Reikšmė / veiksmas |
|---|---|
| ANTENNA | Integruoto imtuvo antenos įėjimas. Koaksialinis kabelis turi atskirą centrinį laidininką ir ekraną, kaip nurodyta plokštės simboliu. |
| 1–2 / SbS | Žingsninis valdymas per bepotencialį NO kontaktą, pavyzdžiui, jungiklio C–NO kontaktą NICE EKS. |
| 3–4 / STOP | NO, NC arba 8,2 kΩ, priklausomai nuo prijungimo schemos. Tipas nustatomas mokant galinių padėčių; pakeitus išmoktą būseną įsijungia STOP ir varčia trumpam pajuda atgal. |
| 1–5 / PHOTO | Fotoelementų saugos NC kontaktas. Jei saugos įtaisas suveikia uždarant vartus, jų judėjimo kryptis pasikeičia. |
| 4–6 / PHOTOTEST | Atskiras TX maitinimas atliekant fotoelementų testą, ne daugiau kaip 100 mA. RX lieka prijungtas prie 1–4. |
| 7–8 / FLASH | Išėjimas vienai signalinei lemputei NICE ELDC; vartams judant, įjungiamas ir išjungiamas 0,5 s intervalais. |
| 1–4 / priedai | Maitinimas 24 V DC, tolerancija −30 % / +50 %, išorinių įrenginių srovė – ne daugiau kaip 100 mA. |
Keli NC kontaktai STOP jungiami nuosekliai, o keli NO kontaktai – lygiagrečiai. Varžinėms saugos briaunoms būtina nustatyta kaskadinė jungimo schema su vienu 8,2 kΩ galiniu rezistoriumi. Saugos įėjimų negalima užtrumpinti kaip gedimo sprendimo. Pakeitus įrenginius, reikia iš naujo atlikti mokymo procedūrą ir saugos bandymus.
Pavaros saugikliai
| Elementas | Reikšmė / procedūra |
|---|---|
| F1 | T 1 A / 250 V – lėto veikimo saugiklis. |
| F2 | T 2 A / 250 V – lėto veikimo saugiklis. |
Saugiklių F1 ir F2 vieta RD400 pavaroje. Spustelėkite, kad padidintumėte vaizdą.
Saugiklį keiskite tokio paties tipo saugikliu tik išsiaiškinę gedimo priežastį. Nedidinkite saugiklio vardinės srovės ir jo neapeikite.
Standartinė prijungimo schema:
Prijungimas vienos poros EPM relinių fotodaviklių be fototesto RD400 su RBA4R10 plokšte nuo 01/2018. Signalinė lempa ELDC turi atskiras FLASH ir antenos jungtis; jungiklis EKS valdo SbS įėjimą C–NO kontaktu. Taškas žymi elektros jungtį; susikertančios linijos be taško nėra sujungtos. Linijų spalvos atskiria grandines, bet nenurodo laidų spalvų. Spustelėkite, kad padidintumėte vaizdą.
| Įrenginys | Prijungimas prie RD400 / RBA4R10 |
|---|---|
| ELDC – signalinė lempa | Dvipinę FLASH jungtį prijunkite prie gnybtų 7–8. Anteną atskiru RG58 koaksialiniu kabeliu prijunkite prie antenos įvado: centrinę gyslą ir ekraną prijunkite pagal žymėjimą. |
| EPM – siųstuvas TX | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM – imtuvas RX | RX 1 (+) ir 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) paliekamas neprijungtas. |
| EKS – raktinis jungiklis | Vienas kontaktas: C → RD400 1, NO → RD400 2 (SbS). NC ir antrasis kontaktas šioje jungimo schemoje nenaudojami. |
| STOP ir fototestas | STOP tarp 3–4 sprendžiamas pagal saugos įrenginius; schemoje nenurodytas universalus trumpiklis. Gnybtas 6 čia nenaudojamas. Jei jungiate su fototestu, naudokite toliau pateiktą procedūrą. |
Pavaros fotodavikliai
Pavyzdyje naudojami NICE EPM: TX yra siųstuvas, RX – imtuvas. EPM gnybtų žymėjimas: TX 1 = +, 2 = −, RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) saugos grandinėje nenaudojamas. Naudodami kito tipo fotodaviklius, patikrinkite jų gnybtų numeraciją.
Prijungimas be fototesto funkcijos
Patikrinkite bendrą fotodaviklių srovės suvartojimą. Išėjimo 1–4 didžiausia srovė – 100 mA. Viena EPM pora naudoja apie 55 mA; dvi poros be fototesto naudotų apie 110 mA ir viršytų šią ribą. Todėl vien nuoseklus NC kontaktų sujungimas nėra pakankamas, kad būtų galima prijungti dar vieną porą. Kelių porų maitinimą turi suprojektuoti technikas, atsižvelgdamas į faktinį jų srovės suvartojimą ir instrukcijas.
Abu fotodavikliai nuolat maitinami iš gnybtų 1–4. Imtuvo saugos kontaktas C–NC jungiamas tarp valdymo bloko gnybtų 1 ir 5.
| Valdymo blokas | EPM fotodavikliai |
|---|---|
| RD400 1 (+24 V) | TX 1 ir RX 1; taip pat RX 4 (C). |
| RD400 4 (GND) | TX 2 ir RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Neprijungiamas. |
Prijungimas atitinka pirmiau pateiktą pagrindinę schemą. Prijungę patikrinkite fotodaviklių lygiavimą ir vartų reakciją nutraukus šviesos spindulį.
Prijungimas su fototesto funkcija
Atliekant fototestą, keičiamas siųstuvo maitinimas: TX 1 jungiamas prie RD400 6, o TX 2 – prie RD400 4. RX ir kontaktas C–NC jungiami taip pat, kaip ir prijungiant be fototesto. Prieš pradedant judėti, tikrinama saugos grandinės reakcija.

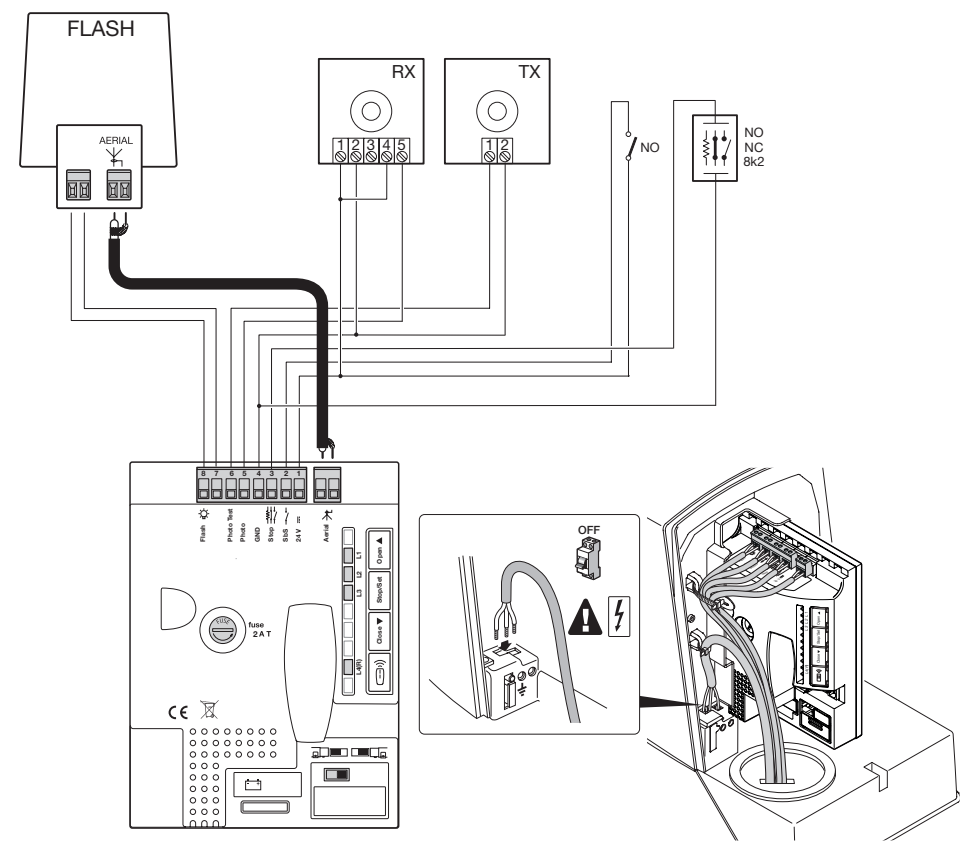

Prijungimas su fototestu: TX maitinimas tiekiamas iš gnybtų 6–4. Spustelėkite, kad padidintumėte vaizdą.
| Elementas | Reikšmė / procedūra |
|---|---|
| TX 1 / TX 2 | RD400 6 / RD400 4; bendra išėjimo PHOTOTEST srovė – ne daugiau kaip 100 mA. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
Prijungtų saugos įrenginių režimas atpažįstamas mokant padėčių. Pakeitę prijungimo schemą, pakartokite mokymo procedūrą ir patikrinkite, ar judėjimas neprasideda, kai bandymas nepavyksta.
Kelių porų sinchronizavimas yra atskira fotodaviklių funkcija. Nekeiskite SYNC trumpiklio automatiškai įjungę fototestą: jo naudojimas turi atitikti konkrečių fotodaviklių instrukcijas ir jų maitinimo tipą. EPM sinchronizavimo funkciją aprašo esant AC maitinimui, o RD400 čia tiekia DC.
Vartų judėjimo krypties pasirinkimas
Kryptį nustatykite žiūrėdami į vartus iš pavaros pusės. Jei vartai atsidaro į kairę, nustatykite jungiklį į kairę; jei į dešinę – į dešinę.
Atidarymas į kairę, žiūrint iš pavaros pusės. Spustelėkite, kad padidintumėte vaizdą.
Atidarymas į dešinę, žiūrint iš pavaros pusės. Spustelėkite, kad padidintumėte vaizdą.
Neperjunkite jungiklio, kol pavara juda. Prieš dirbdami su atidaryta pavara atjunkite maitinimą; pakeitę judėjimo kryptį iš naujo patikrinkite padėčių nustatymą.
Vartų varčios ilgio nustatymas
Nustatymo metu nustatomos galinės padėtys, STOP įvesties prijungimas ir fototesto režimas. Pakartokite nustatymą pakeitę atmušus arba saugos įtaisus. Judėjimo zona turi būti laisva.
- Atblokuokite pavarą, perkelkite vartus maždaug į vidurį ir vėl mechaniškai užblokuokite. Patikrinkite krypties jungiklį.
- Įjunkite maitinimą. Kai pavara neveikia, variklis stovi, žalias OK LED mirksi maždaug kartą per sekundę, o įspėjamoji lemputė nešviečia.
- Vienu metu paspauskite ir laikykite Close + Stop/Set; kai maždaug po 3 sekundžių prasidės judėjimas, atleiskite mygtukus.
- Pirmiausia vartai turi užsidaryti. Jei vartai atsidaro, sustabdykite nustatymą mygtuku Stop/Set, atjunkite maitinimą ir patikrinkite judėjimo kryptį.
- Leiskite užbaigti ciklą uždarymas → atidarymas → uždarymas. Nustatymo metu mirksi L2 ir L3.
- Baigę nustatymą, siųskite SbS komandą, kad vartai visiškai atsidarytų, o tada kitą komandą, kad visiškai užsidarytų. Per šį bandomąjį ciklą patikrinkite, ar vartai sulėtėja likus maždaug 30–50 cm iki galinių jungiklių ir sustoja 2–3 cm iki mechaninių atmušų.
Jei baigus nustatymą L2 ir L3 vis dar mirksi, nustatyti nepavyko. Patikrinkite prijungimą ir diagnostiką, pašalinkite priežastį ir pakartokite nustatymą.
Pavaros programavimas
Road pavaroje galima užprogramuoti kelias funkcijas: įjungti arba išjungti funkciją programuojant I lygmeniu., arba nustatyti iš anksto numatytą parametro reikšmę programuojant II lygmeniu.
Plokštėje yra keturi mygtukai ir keturi programavimo LED indikatoriai. Šios kartos įrenginyje į programavimo režimą įeinama maždaug 3 sekundes palaikius Set mygtuką.
| Elementas | Reikšmė / veiksmas |
|---|---|
| Open ▲ | Atidarymas; meniu – pasirinkimo perkėlimas aukštyn. |
| Stop/Set | Sustabdymas; palaikius maždaug 3 s, atidaromas meniu. |
| Close ▼ | Uždarymas; meniu – pasirinkimo perkėlimas žemyn. |
| Radio | Nuotolinio valdymo pultelių įrašymas ir ištrynimas; signalizuoja LED L4(R). |
Plokštės mygtukai ir LED indikatoriai. L4(R) priklauso radijo imtuvui. Spustelėkite, kad padidintumėte vaizdą.
I lygmens programavimas.
Pradinė visų trijų I lygmens funkcijų būsena – OFF. Trumpas mirksėjimas pasirenkant reiškia OFF, ilgas – ON.
- Laikykite Set maždaug 3 s ir atleiskite, kai mirksi L1.
- Mygtukais Open / Close pasirinkite funkcijos LED indikatorių.
- Trumpai paspauskite Set, kad pakeistumėte OFF / ON būseną. Jei reikia, pakeiskite ir kitą funkciją.
- Jei 10 s nepaspaudžiamas joks mygtukas, programavimo režimas baigiamas, o pakeitimai išsaugomi.
Programuojamų įjungiamų funkcijų sąrašas:
| Elementas | Reikšmė / veiksmas |
|---|---|
| L1 – lėtinimo trukmė | OFF = trumpas lėtinimas; ON = ilgas. |
| L2 – greitis | OFF = lėtas; ON = greitas. |
| L3 – automatinis uždarymas | OFF = išjungta; ON = įjungta. Pauzės trukmė nustatoma II lygmeniu; gamyklinė reikšmė – 30 s. |
II lygmens programavimas.
II lygmeniu nustatoma parametro reikšmė. Parametras ir jo reikšmė pasirenkami tais pačiais LED indikatoriais, atliekant du vienas po kito einančius veiksmus.
- Laikykite Set maždaug 3 s ir atleiskite, kai mirksi L1.
- Mygtukais Open / Close pasirinkite parametrą L1, L2 arba L3.
- Paspauskite ir laikykite Set. Maždaug po 3 s užsidegs dabartinę reikšmę rodantis LED indikatorius.
- Toliau laikydami Set, mygtukais Open / Close pasirinkite naują reikšmę, tada atleiskite Set.
- Jei 10 s nepaspaudžiamas joks mygtukas, meniu uždaromas.
Programuojamų parametrų funkcijų sąrašas:
| Elementas | Reikšmė / veiksmas |
|---|---|
| L1 – variklio jėga | L1 – maža; L2 – vidutinė; L3 – didelė (gamyklinė reikšmė). |
| L2 – SbS komandų seka | L1 – atidaryti–sustabdyti–uždaryti–atidaryti (gamyklinė reikšmė); L2 – atidaryti–sustabdyti–uždaryti–sustabdyti; L3 – daugiabučio režimas. |
| L3 – pauzės trukmė | L1 – 15 s; L2 – 30 s (gamyklinė reikšmė); L3 – 60 s. Taikoma, kai įjungtas automatinis uždarymas. |
Nedidinkite jėgos norėdami kompensuoti vartų mechaninio strigimo nepašalindami jo priežasties. Pakeitus jėgos nustatymą, būtina pakartoti atitinkamus matavimus ir saugos bandymus.
Papildomų išorinių įtaisų prijungimas prie pavaros
| Elementas | Reikšmė / veiksmas |
|---|---|
| Priedų maitinimas | Tarp 1 (+) ir 4 (GND): 24 V DC, tolerancija −30 % / +50 %, bendra srovė – ne daugiau kaip 100 mA. |
| Valdymo kontaktas | Atskiras bepotencialis NO kontaktas tarp 1–2 (SbS). Į įvestį negalima tiekti išorinio įtampos šaltinio. |
Specialios pavaros funkcijos
Nuolatinis vartų atidarymas
Jei SbS komanda laikoma ilgiau nei 3 sekundes, vartai atidaromi neatsižvelgiant į nustatytą komandų seką. Šią funkciją galima naudoti su tinkamu laiko kontaktu, kad vartai būtų laikomi atidaryti nustatytu laiku.
Priverstinis judėjimas
Sugedus saugos įtaisui, gamintojas aprašo avarinį judėjimą, kai valdymo mygtukas laikomas nuspaustas. Naudokite šią funkciją tik tada, kai vartai aiškiai matomi, judėjimo zona laisva ir nekyla pavojaus žmonėms. Gedimą reikia kuo greičiau pašalinti.
- Paduokite komandą. Jei vartai nejuda, nes saugos įtaisas blokuoja judėjimą, per 3 s pakartokite komandą ir laikykite ją nuspaustą.
- Maždaug po 2 s vartai pradės judėti tik tol, kol laikysite nuspaustą valdymo mygtuką.
- Atleidus valdymo mygtuką, vartai iš karto sustos. Šis režimas nepakeičia būtinybės suremontuoti saugos įtaisus.
Pavaros trikčių šalinimas
Jei kas nors neaišku arba susidūrėte su kita problema, drąsiai kreipkitės į mūsų techninės pagalbos tarnybą dėl NICE pavarų.
Atsižvelgiant į problemos pobūdį
Montuodami (arba sugedus pavarai) galite susidurti su viena iš šių problemų:
| Elementas | Reikšmė / veiksmas |
|---|---|
| Nuotolinio valdymo pultelis nešviečia | Patikrinkite jo bateriją. |
| Pultelis šviečia, bet vartai nereaguoja | Patikrinkite, ar pultelis įrašytas ir ar naudojamas tinkamas protokolas, anteną bei galimą atminties blokavimą. |
| OK LED nešviečia | Elektrikas turi patikrinti maitinimą ir saugiklius, prieš tai saugiai atjungęs maitinimą. |
| Komanda priimta, judėjimas neprasideda | Užfiksuokite raudonus OK LED mirksnius arba švyturėlio mirksnių seką; patikrinkite PHOTO, STOP ir aktyvias komandas. |
| Judėjimas iškart apsisuka | Patikrinkite, ar nėra kliūčių ir trinties, taip pat krumpliastiebį ir galinį jungiklį. Jėgą reguliuokite tik patikrinę mechaniką ir iš naujo patikrinę saugą. |
Diagnostika pagal švyturėlio mirksėjimą
Įprastai judant švyturėlis mirksi kas 0,5 s. Įvykus gedimui suskaičiuokite mirksnių seką, atskirtą maždaug vienos sekundės pauze. Tas pačias klaidas rodo raudonas OK LED.
| Mirksnių skaičius | Reikšmė ir patikra |
|---|---|
| 2 | Fotoelementas blokuoja judėjimą. Patikrinkite, ar nėra kliūčių, ar tinkamai sulygiuota, patikrinkite maitinimą ir saugos kontaktą. |
| 3 | Suveikė jėgos ribotuvas. Nustatykite pernelyg didelės trinties priežastį arba raskite kliūtį. |
| 4 | Suveikė STOP. Patikrinkite saugos įtaisą ir laidus. |
| 5 | Vidinių parametrų klaida. Palaukite bent 30 s; jei klaida neišnyksta, technikas atliks atstatymą ir iš naujo nustatys sistemą. |
| 6 | Viršytas darbo ciklas. Leiskite pavarai kelias minutes pailsėti. |
| 7 | Vidinis elektros gedimas. Technikas kelioms sekundėms atjungs visus maitinimo šaltinius; gedimui pasikartojus patikrins plokštę ir variklio laidus. |
| 8 | Jau yra kita nuolatinė komanda. Patikrinkite mygtuką, relę arba laikmatį. |
| 10 | Viršytas judėjimo laikas arba mokymo metu nebuvo variklio maitinimo. Patikrinkite mechaniką, judėjimo laiką ir ar plokštė tinkamai įstatyta į laikiklį. |
Diagnostika pagal LED mirksėjimą
Šioje plokštėje yra LED OK, o ne BlueBUS. Saugos įvesties būseną rodo STOP; nustatymus ir radiją – LED L1, L2, L3, L4(R). Jų vietą rodo mygtukų schema.
Horizontalūs LED OK, STOP
| Rodmuo | Reikšmė / veiksmai |
|---|---|
| OK – žalia, kartą per sekundę | Įprastas veikimas. |
| OK – 2 greiti žali blyksniai | Pasikeitė įvesties būsena arba priimta komanda. |
| OK – raudona mirksnių seka | Gedimas pagal mirksnių lentelę. |
| OK – nuolat šviečia žalia arba raudona | Gedimo būsena; jei pasikartoja atjungus maitinimą ir atlikus patikrą, reikalingas remontas. |
| OK – nešviečia | Patikrinkite maitinimą ir saugiklius. |
| STOP šviečia / nešviečia | Šviečia: įvesties būsena tinkama. Nešviečia: suveikė STOP; patikrinkite įtaisą ir išmokytą būseną. |
LED L1–L4(R) prie mygtukų
| Rodmuo | Reikšmė / veiksmai |
|---|---|
| L1 | Nešviečia = trumpas lėtinimas, šviečia = ilgas. |
| L2 | Nešviečia = mažas greitis, šviečia = didelis. |
| L3 | Nešviečia = automatinis uždarymas išjungtas, šviečia = įjungtas. |
| L1 + L2 + L3 mirksi | Reikia nustatyti padėčių ribas; programuodami vadovaukitės atitinkama procedūra. |
| L4(R) šviečia | Įprasto veikimo metu priimtas neįrašytas radijo kodas. |
| L4(R) mirksi | Vyksta nuotolinio valdymo pultelių įrašymas arba trynimas. |
Rankinis NICE Road RD400 pavaros atblokavimas
Nutrūkus maitinimui arba sugedus pavarai, RD400 galima atblokuoti pridedamu raktu ir vartus valdyti rankiniu būdu. Prieš tai apsaugokite nuo netyčinio judėjimo ir atjunkite maitinimo šaltinius. Jei atblokavus vartų varčia juda savaime arba stringa, ją reikia remontuoti.
Kairėje paveikslėlio dalyje parodytas RD400 atblokavimas, dešinėje – pakartotinis užblokavimas. Spustelėkite paveikslėlį, kad jį padidintumėte.
- Atidarykite spynos dangtelį, įkiškite ir pasukite raktą; kaip parodyta paveikslėlyje, atlenkite atblokavimo rankeną.
- Vartus lėtai ir kontroliuojamai stumkite rankomis.
- Norėdami vėl užblokuoti pavarą, nuleiskite rankeną, pasukite ir ištraukite raktą bei uždarykite dangtelį. Prieš pradėdami automatinį veikimą patikrinkite, ar mechanizmas tinkamai įsikabino.
NICE Road RD400 pavaros techninės savybės
| Rodmuo | Reikšmė / veiksmai |
|---|---|
| Paskirtis / ribos | Gyvenamųjų namų kiemų stumdomieji vartai, iki 400 kg ir 8 m, atsižvelgiant į darbo ciklą. |
| Variklis / maitinimas | Elektromechaninė pavara su įmontuotu valdymo bloku; RD400 maitinimas iš tinklo 230 V AC, 50/60 Hz. RD400/V1 yra kitos įtampos versija. |
| Maks. galia / srovė | 210 W / 1,1 A. |
| Sukimo momentas | Paleidimo – 12 Nm (400 N); vardinis – 5 Nm (167 N). |
| Greitis | Be apkrovos – 0,13 arba 0,25 m/s; esant vardiniam sukimo momentui – 0,16 m/s. |
| Krumpliaratis | Z15, modulis 4, žingsnis 12,5 mm, žingsnio skersmuo 60 mm. |
| Veikimas | Maks. 50 ciklų per dieną, nepertraukiamo veikimo trukmė maks. 9 min.; toliau taikomi apribojimai pagal ilgį ir svorį. |
| Saugikliai / apsauga | F1 T 1 A / 250 V; F2 T 2 A / 250 V; I klasė, apsauginis įžeminimas. |
| Švyturėlis / akumuliatorius | Vienas NICE ELDC; pasirinktinai NICE PS124. |
| Funkcijos | 3 įjungiamos / išjungiamos funkcijos ir 3 reguliuojami parametrai. STOP ir padėčių nustatymas. |
| Aplinkos sąlygos | −20–+55 °C; IP44. |
| Matmenys / svoris | 330 × 195 × 277 mm; 8 kg. |
NICE Road RD400 pavaros įmontuoto radijo imtuvo techninės savybės
| Rodmuo | Reikšmė / veiksmai |
|---|---|
| Imtuvas | Integruotas, 4 komandos, 433,92 MHz. |
| Protokolai | FloR, O-Code, Smilo. Pirmasis įrašytas nuotolinio valdymo pultelis nustato kitų pultelių šeimą. |
| Atmintis | Išsaugant I režimu galima įrašyti daugiausia 100 nuotolinio valdymo pultelių. |
| Antena / jautrumas | 52 Ω, RG58 arba panašus kabelis; jautrumas geresnis nei 0,5 µV. |
| Veikimo nuotolis | Gamintojas nurodo 100–150 m; nuotoliui įtakos turi kliūtys, trukdžiai ir antenos vieta. |
| Temperatūra | −20 iki +55 °C. |
Nuotolinio valdymo pultelių įrašymas
Ši procedūra skirta aprašomos keturių mygtukų plokštės integruotam imtuvui. Pasirinkite palaikomą protokolą naudojantį pultelį, pavyzdžiui, NICE ON2E arba NICE FLO2RE, atsižvelgdami į naudojamą šeimą. Susiejant nereikia ištrinti vartų eigos nustatymų.
I režimas – visas pultelis
- Laikykite nuspaudę Radio bent 5 s ir atleiskite, kai užsidegs L4(R) LED.
- Per 10 s laikykite nuspaudę pirmąjį pultelio mygtuką bent 5 s, tada atleiskite.
- Trys L4(R) blyksniai patvirtina įrašymą. Neįrašius kito pultelio, režimas baigiasi po 10 s.
T1 = SbS, T2 = pėsčiųjų praėjimas, T3 = atidarymas, T4 = uždarymas; dviejų mygtukų pultelis turi tik T1 ir T2.
II režimas – vienas mygtukas
- Trumpai paspauskite Radio 1 kartą, jei norite SbS, 2 kartus – pėsčiųjų praėjimo, 3 kartus – atidarymo arba 4 kartus – uždarymo funkcijos.
- Patikrinkite, ar L4(R) sumirksėjo atitinkamą skaičių kartų.
- Per 10 s laikykite nuspaudę norimą pultelio mygtuką bent 3 s; trys blyksniai patvirtins įrašymą.
Kitus imtuvus ir procedūras rasite mūsų NICE pultelių susiejimo apžvalgoje. Jei pultelio nepavyksta įrašyti, taip pat patikrinkite radijo atminties užraktą.
Valdymo bloko atstata
Atstata skirta sąmoningai ištrinti nustatymus, o ne kaip privalomas pirmasis veiksmas. Kai variklis sustabdytas, laikykite nuspaudę Open + Close maždaug 3 s. Kai užsidegs visi LED, atleiskite mygtukus. Baigus mirksi L1, L2 ir L3. Reikia iš naujo išmokyti padėčių, nustatymų ir atlikti saugos bandymus. Šia procedūra įrašyti pulteliai neištrinami.
Atsarginė baterija ir techninės priežiūros sąsaja
Šios kartos RD400 numatyta pasirinktinė baterija NICE PS124 1,2 Ah talpos su integruotu įkrovimu. Ji prijungiama tik baigus montuoti ir programuoti, atjungus elektros tinklą. Prijungus pavaros mechanizmas maitinamas ir nutrūkus elektros tinklo tiekimui. Veikimo trukmė priklauso nuo pavaros apkrovos ir baterijos būklės.
Techninės priežiūros programatorius NICE OVIEW prijungiamas per NICE IBT4N prie BusT4. Sąsają prijunkite tik atjungę maitinimo šaltinius.
Bandymas, perdavimas ir priežiūra
- Patikrinkite atidarymą, uždarymą, sustabdymą, lėtinimą ir abu galinius jungiklius.
- Išbandykite kiekvieną fotoelementų porą, kiekvieną STOP elementą ir fototestą, jei jis naudojamas.
- Patikrinkite jėgas ir atlikite konkretiems vartams reikalaujamus matavimus; didelė jėga neturi kompensuoti mechaninio gedimo.
- Patikrinkite atrakinimo mechanizmą, gaubtus, apsaugos elementus ir žymėjimus. Perduokite naudotojui naudojimo instrukciją ir priežiūros planą.
Technikas techninę priežiūrą atlieka bent kas 6 mėnesius arba ne vėliau kaip po 10 000 judėjimo ciklų nuo techninės priežiūros. Naudotojas palaiko švarią erdvę aplink vartus ir fotoelementus; pastebėjęs neįprastą triukšmą ar trūkčiojantį judėjimą, automatikos nebenaudoja. Valydamas vartų eigą, jis atjungia ir galimą bateriją. Vartams judant, stebėkite juos iš saugaus atstumo. Eikite pro vartus tik tada, kai jie visiškai atidaryti ir nejuda. Vaikams negalima valdyti vartų ar žaisti šalia jų.
