NICE Robus RB400 – atskira pavara stumdomiesiems vartams (A)
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
367,61 € su PVM
| Svoris |
|---|
| 9,00 kg |
Produkto aprašymas NICE Robus RB400 – atskira pavara stumdomiesiems vartams (A)
NICE RB400 pavarą pakeitė naujesnis modelis NICE RBS400. Peržiūrėkite naujesnių modelių NICE RBS400 ir RBS600 privalumus.
NICE Robus RB400 pavara skirta stumdomiesiems vartams, kurių svoris iki 400 kg ir pravažiavimo plotis iki 7 m. Turi elektromechaninį sustabdymo jungiklį. Pavara yra negrįžtamoji. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
(Ar ši pavara man tinka?)
Palyginkite su kitomis pavaromis:
| « Silpnesnė pavara | Alternatyvi pavara | Galingesnė pavara » |
|---|---|---|
|
Netinka. |
|
|
Šį produktą – atskirą NICE Robus RB400 stumdomųjų vartų pavarą (mūsų kodas NICE-RB400-A) – sudaro:
- elektromechaninė NICE Robus RB400 pavara 400 kg keliamosios galios, skirta vartų varčiai, kurios maksimalus ilgis 7m, su įmontuotu (tačiau nuimamu) valdymo bloku RBA3R10 be radijo signalo imtuvo (OXI).

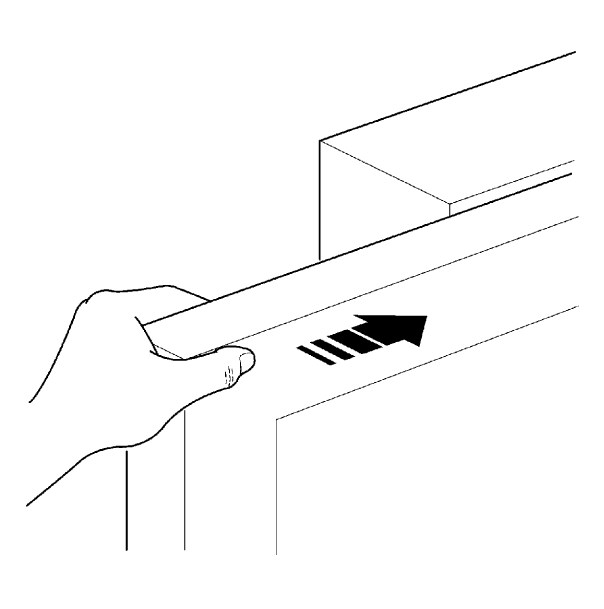

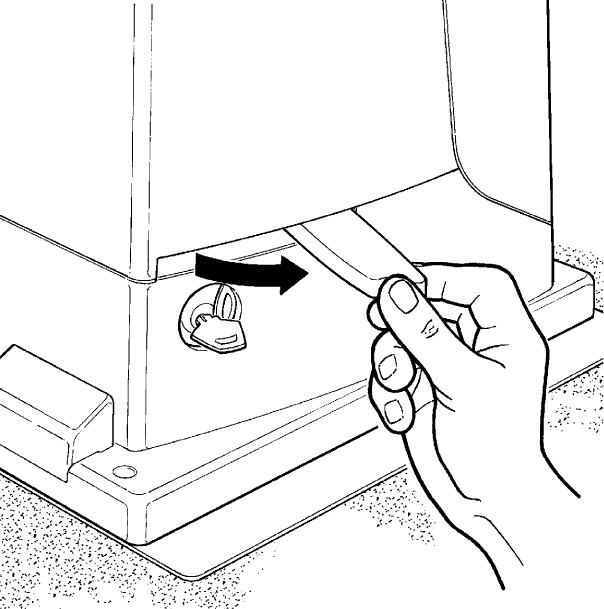

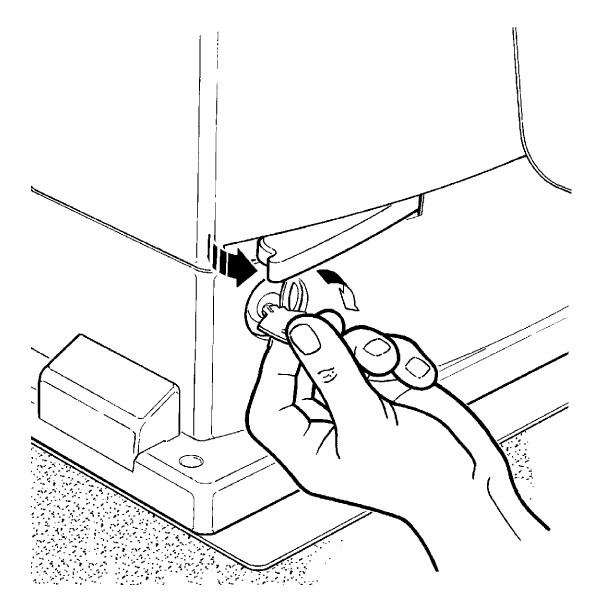

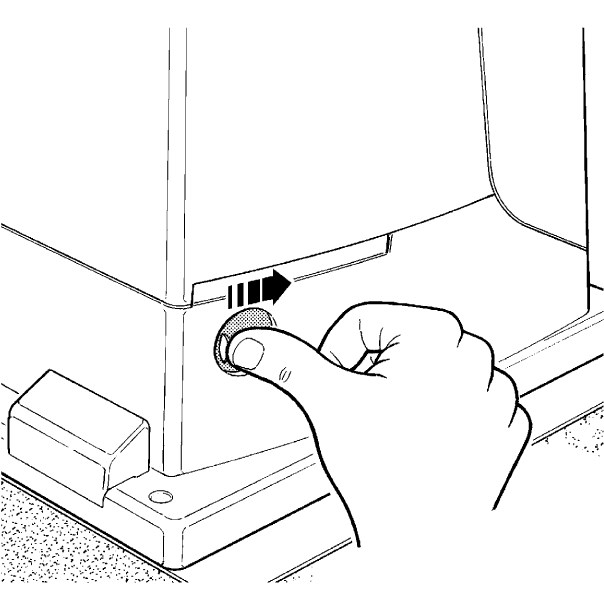

- 2 × atblokavimo raktai rankiniam pavaros valdymui (būtinas dingus elektrai)
- pavaros montavimo komponentai, tvirtinimo elementai ir kronšteinas, pavaros galinio jungiklio ribotuvai
- montavimo instrukcija
Kainos pasiūlymai rinkiniai, kuriuose yra pavara NICE Robus RB400:
| Pavaros rinkinys su priedais » | Pavaros rinkinys su priedais ir krumpliastiebiu » |
|---|---|
|
ROBUS pavara iki 400 kg, nuotolinio valdymo pultas, fotoelementai, signalinė lempa. |
ROBUS pavara iki 400 kg, krumpliastiebis, nuotolinio valdymo pultas, fotoelementai, signalinė lempa. |
| Savarankiškai laikančių vartų gamybos rinkinys » | Bėginių vartų gamybos rinkinys » |
Vežimėliai su 5 guoliais, 6 m Fe C profilis, įvažiavimo rampos elementas, gaudyklė, kreiptuvas, pavara, krumpliastiebis. |
Ratukai Ø90 mm, 3 × 3 m Zn bėgis, apatiniai ribotuvai, kreiptuvas, pavara, krumpliastiebis |
Pavara kompaktiška, saugi, praktiška ir idealiai tinka naudoti tiek namuose, tiek įmonėse. Smūgiams atsparus gaubtas, aliuminio lydinio korpusas su epoksidine danga.
Pavara skirta automatizuoti stumdomuosius vartus, kurių svoris iki 400 kg, o varčios ilgis – iki 7 m. Nurodytos vertės galioja gamintojo nustatytomis sąlygomis, atsižvelgiant į oro sąlygas, temperatūros svyravimus, vartų standumą ir, svarbiausia, lengvą vartų judėjimą. Ne visada pavyksta tai užtikrinti arba tai priklauso ne nuo mūsų, todėl rekomenduojame NICE Robus RB400 pavarą naudoti vartams, kurių rodikliai siekia 80% šių verčių. Daugiau informacijos rasite skyriuje Pavaros pasirinkimas .
Labai patogi naudotojui technologija BlueBUS leidžia maitinti ir valdyti iki 7 poras fotoelementų naudojant dviejų gyslų kabelį.
Temperatūros jutiklis reguliuoja pavaros traukos jėgą atsižvelgdamas į klimato sąlygas. Pavaroje taip pat įmontuotas terminis saugiklis.
Reguliuojamas greitis,, jėga ir pauzės trukmė automatinio pavaros uždarymo ir daug kitų, žr. Programavimas.
Diagnostika naudojant įspėjamojo švyturėlio.
Dantytasis krumpliaratis 4 modulis suderinamas su dantytąja juosta mūsų asortimente.
Robus 400 pavaros funkcija "Pavaldusis blokas" užtikrina automatinį dviejų variklių sinchronizavimą. Tai reiškia, kad galima automatizuoti dvi viena į kitą važiuojančias stumdomąsias vartų sąvaras.
Pavara NICE Robus RB400 yra elektromechaninė pavara, tinkama Slovakijos klimato sąlygoms ir atitinkanti visus Europos saugos standartus.
Su NICE Robus RB400 pavara suderinami priedai
Taip pat rekomenduojame įsigyti su pavara suderinamų pasirenkamų priedų arba pasirinkti vieną iš jau sukomplektuotų specialios kainos rinkinių:
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Švyturėlis mirksėdamas signalizuoja apie vartų judėjimą – tinka išvažiavimams, kuriuose prastas matomumas. Be to, jame įmontuota antena, užtikrinanti didesnį nuotolinio valdymo pulto veikimo nuotolį. | - LED švyturėlis su antena ELDC - daugiafunkcis šviestuvas WLT - belaidis saulės energija maitinamas LED švyturėlis LLW |
| Fotoelementai | Uždarant aptinka kliūtį ir sustabdo vartų judėjimą – vartai neatsitrenks nei į automobilį, nei į žmones. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - belaidžiai FT210B - belaidžiai EPMOW - saulės energija maitinami PHW |
| Siųstuvas | Vartams valdyti nuotoliniu būdu. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Imtuvas | Būtinas vartams valdyti nuotoliniu būdu. | - OXI - OXIBD - OXILR - Wi-Fi imtuvas IT4WIFI - GSM imtuvas GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antena | Geresniam nuotolinio valdymo pulto veikimo nuotoliui užtikrinti. | - įmontuota švyturėlyje ELDC - atskira antena ABFKIT |
| Klaviatūra | Jei pamirštumėte nuotolinio valdymo pultą arba pas jus dažnai atvyktų daug transporto priemonių ar žmonių ir nenorėtumėte kiekvienam duoti pulto ar atidaryti vartų atskirai. | - belaidė EDSWG - laidinis EDSB |
| Raktinis jungiklis | Vartams valdyti raktu per jungiklį, kabeliu prijungtą prie pavaros bet kurioje vietoje. | - montuojamas ant paviršiaus, su paprastu cilindru EKS - montuojamas ant paviršiaus, su europiniu cilindru, EKSEU - įleidžiamas, su paprastu cilindru EKSI - įleidžiamas, su europiniu cilindru EKSIEU |
| Kortelių skaitytuvai | Pavarų valdymas priglaudžiant kortelę arba pakabuką prie kortelių skaitytuvo. | - ERA atsakiklio skaitytuvas ETPB |
| Dantytasis bėgelis | Būtinas pačiai pavaros automatikai – be dantytosios juostos pavara negali judinti vartų. | - nailoninis, su plieniniu sutvirtinimu, 33 cm LZ-1 - nailoninis, su plieniniu sutvirtinimu, 1 m LZ-10 - nailoninis, su plieniniu sutvirtinimu, atvirkštinis, 1 m LZ-15 - plieninis, 30x8 mm, 1 m LZ-3 - plieninis, 30x12 mm, 1 m LZ-5 - nerūdijančiojo plieno, 30x10 mm, 1 m LZ-7 |
| Atsarginis maitinimo šaltinis | Nutrūkus elektros tiekimui, vartai ir toliau veiks. | - atsarginė baterija PS124 - maitinimas saulės energija SYKCE |
Atsisiunčiami vadovai ir dokumentai
NICE Robus RB400 trumpai
NICE Robus yra negrįžtamųjų elektromechaninių reduktorinių stumdomųjų vartų pavarų. Jie tiekiami su įmontuotu (bet nuimamu) NICE RBA3R10 valdymo bloku su SM jungtimi išoriniams imtuvai radijo signalo NICE SMXI, arba NICE OXI. Išorinių įrenginių elektrinės jungtys (fotoelementai, įspėjamasis švyturėlis, ir kt.) NICE Robus NICE Robus stumdomųjų vartų pavarų buvo supaprastintos naudojant technologiją BlueBUS, leidžiančią kelis įrenginius prijungti prie bendros jungties naudojant tik vieną dviejų gyslų kabelį, kuriame net nereikia laikytis poliškumo. Automatinis valdymas priklauso nuo elektros tiekimo, tačiau, žinoma, dingus elektrai pavaros reduktorių galima atrakinti specialiu atrakinimo raktu ir vartus valdyti rankiniu būdu. Taip pat galima papildomai įsigyti NICE PS124 atsarginę bateriją, leidžiančią valdyti vartų pavarą net ir nutrūkus elektros tiekimui.
Pavaros pasirinkimas – ar pavara NICE Robus RB400 tinka mano vartams?
Kiekvieni vartai turi savo dydį (taigi ir svertą) ir svorį (taigi ir sverto sukuriamą jėgą) ir kiekviena pavara turi savo ribas. Pavara NICE Robus RB400 tinka nurodyto ilgio ir svorio vartų varčioms:
| Ciklų skaičius per valandą Iš eilės atliekamų ciklų skaičius |
Varčios svoris | ||
| Iki 200 kg | 200–400 kg | ||
|---|---|---|---|
|
I |
Iki 4 m |
35 |
16 |
| 4–6 m | 23 11 |
11 5 |
|
| 6–7 m | 20 10 |
10 5 |
|
Iš esmės vartų varčios ilgis lemia didžiausią ciklų skaičių per valandą ir iš eilės atliekamų ciklų skaičių, t. y. nurodo, kiek laiko pavara gali veikti. Didesnis svoris šių ciklų skaičių dar procentiškai sumažina, nes pavara patiria didesnę apkrovą, ir taip pat nustato didžiausią leistiną greitį esant nurodytai apkrovai. Pavaroje įrengtas įtaisas (šiluminis saugiklis), kuris matuoja ir variklio, ir aplinkos temperatūrą ir atitinkamai sumažina galimų ciklų skaičių.
NICE Robus RB400 pavaros ribinės vertės
Nurodytos vertės yra gamintojo NICE rekomenduojamos vertės. Remdamiesi patirtimi, rekomenduojame palikti maždaug 80 % nurodytų verčių pavaros rezervą:
| Didžiausia vertė | Rekomenduojama | |
|---|---|---|
| Varčios ilgis | 7 m | 5 m |
| Varčios svoris | 400 kg | 320 kg |
Naudojant pavarą maksimalia apkrova, jos eksploatavimo trukmė trumpėja – žr. orientacinį pavaros eksploatavimo trukmės apskaičiavimą, atsižvelgiant į apkrovos veiksnius:

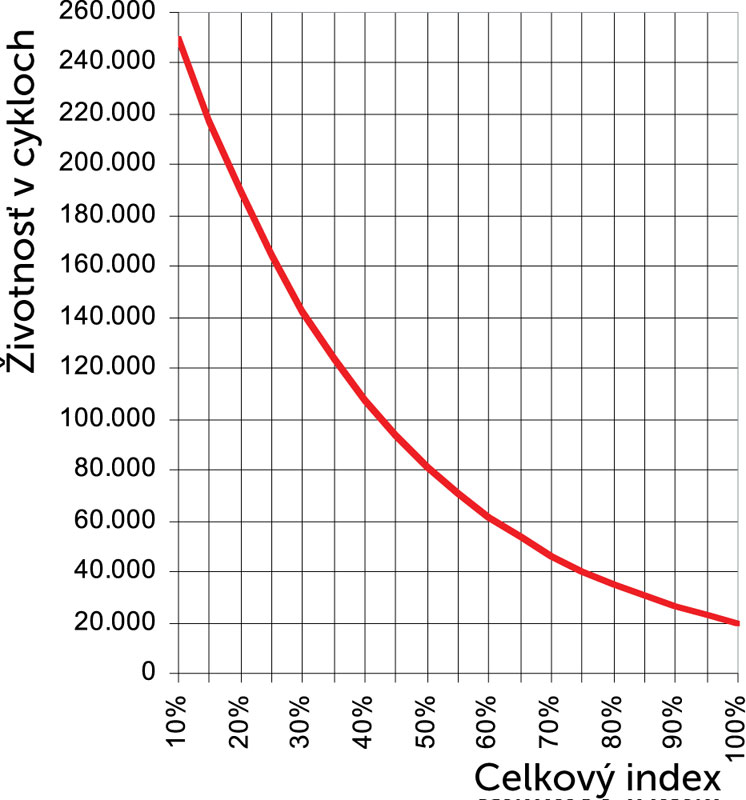

NICE Robus RB400 pavaros eksploatavimo trukmė
Toliau pateiktoje lentelėje sudėkite varčios svorio ir ilgio apkrovos indeksus bei, jei yra, pridėkite kitų veiksnių indeksus. Tada pagal grafiką nustatysite pavaros eksploatavimo trukmę, išreikštą ciklų skaičiumi.
Pavyzdys: Turiu vartus, kurių pravažiavimo plotis yra 4,5 m, o konstrukcija su užpildu sveria iki 200 kg (standartiniai vartai). Apskaičiuoju varčios ilgio indeksą – maždaug 15; vartų svorio indeksas – 10. Dėl atsargos pridedu žemos temperatūros indeksą – 10, nes mūsų žiemos būna šaltesnės, taigi bendras indeksas yra 35. Pagal grafiką nustatau, kad pavaros eksploatavimo trukmė yra maždaug 120 000 ciklų. Jei per dieną atliekama 10 manevrų, tai atitinka maždaug 32 metų eksploatavimo trukmę.
| Visos automatikos ypatybės | Indeksas | Eksploatavimo trukmės grafikas |
|---|---|---|
| Varčios svoris |
Rekomenduojamas didžiausias bendras indeksas yra iki 75 %. (t. y. 40 000 ciklų, o įprastai naudojant po 10 ciklų per dieną – 10 metų)
|
|
| Iki 200 kg | 15 | |
| 200–400 kg | 50 | |
| Varčios ilgis | ||
| Iki 4 m | 15 | |
| 4–6 m | 30 | |
| 6–7 m | 50 | |
| Kiti veiksniai (jei jų pasireiškimo tikimybė didesnė nei 10 %) | ||
| Aplinkos temperatūra virš 40 °C arba žemiau 0 °C, arba drėgmė virš 80 % | 10 | |
| Dulkėta aplinka | 15 | |
| Sūri aplinka | 20 | |
| Fotoelementų suveikimas | 15 | |
| STOP įvesties suveikimas | 25 | |
| Didesnis nei „L4 – greitas“ greitis | 20 | |
| Įjungta didžiausio greičio funkcija | 25 | |
NICE Robus RB400 pavaros montavimas
Montavimo būdas pavaros yra skirtingas bėginiams stumdomiesiems vartams ir konsoliniams stumdomiesiems vartams skiriasi. Bėginiams vartams paprastai pavara montuojama grunto lygyje, o konsoliniams vartams ją reikia pavaras pakelti, pavyzdžiui, naudojant srieginius strypus (srieginis strypas Ø8), savadarbį laikiklį, įbetonuojant ir pan. Svarbiausia tinkamai nustatyti krumpliastiebio aukštį, kad jis idealiai susikibtų su pavaros krumpliaračiu, žr. Krumpliastiebis ir jo atrama.
Kabelių tiesimas

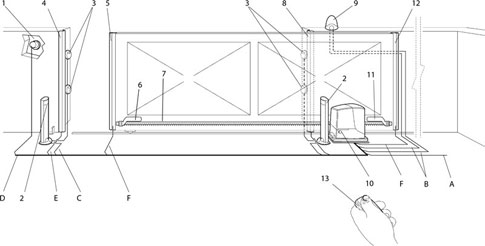

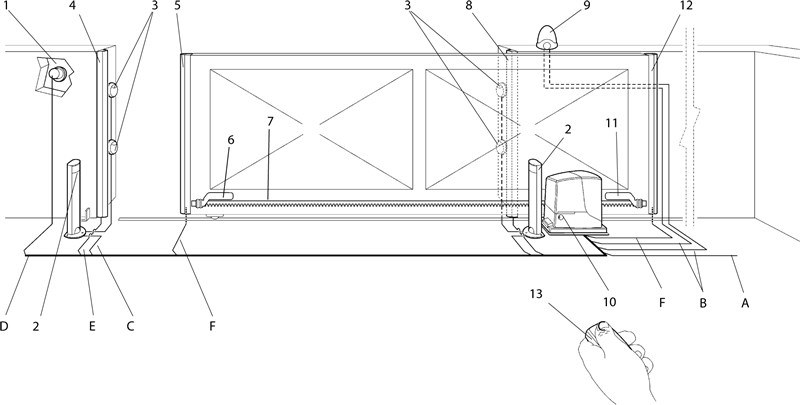

Tipinė (pasirenkama) pavaros ir priedų prijungimo schema atrodo taip:
Priedų sąrašas
|
|
Kabelių sąrašas
| Paskirtis | Tipas | Maks. ilgis |
|---|---|---|
| A. Maitinimas | 3×1,5mm2 | 30m, didesniam ilgiui – 3×2,5mm2 + įžeminimas |
| B. Švyturėlis su antena |
2×0,5mm2 |
20m 20m (rekomenduojama mažiau nei 5m) |
| C. Fotoelementai | 2×0,5mm2 | 30m, viršijus 30m – 2×1mm2 |
| D. Raktinis jungiklis | 4×0,5mm2 | 50m (arba 2 vnt. 2×0,5mm2) |
| E. Stacionarūs kontaktiniai kraštai | 2×0,5mm2 | 30m |
| F. Judantys kontaktiniai kraštai | 2×0,5mm2 | 30m |
Montavimas
Žr. „Kokiame aukštyje montuoti pavarą".
Krumpliastiebis ir jo ribotuvas
Vartų judėjimo principas pagrįstas pavaros krumpliaračio sukimo momento perdavimu į tiesinį judesį naudojant krumpliastiebio pavarą, sumontuotą ant pavaros krumpliastiebyje. Dažniausiai naudojami dviejų tipų krumpliastiebiai:
 |
Nailoninis krumpliastiebis (galimas ir su plieniniu įdėklu) – tvirtinamas prie vartų savisriegiais varžtais per ąseles. Puikiai tinka palyginti lengviems ir trumpiems vartams. Dėl plieninio krumpliaračio ir nailoninio krumpliastiebio trinties vartai juda tyliai. |
 |
Plieninis krumpliastiebis – prie vartų tvirtinamas privirinant sriegines plokšteles, prie kurių vėliau prisukamas krumpliastiebis. Naudojamas ilgesniems ir sunkesniems vartams. Dėl plieninio krumpliaračio trinties į plieninį krumpliastiebį vartai juda šiek tiek garsiau. |
Svarbiausia, kad pavaros krumpliaračio modulis būtų suderinamas su krumpliastiebio moduliu. Pavara NICE Robus RB400 turi krumpliaračio modulį 4.

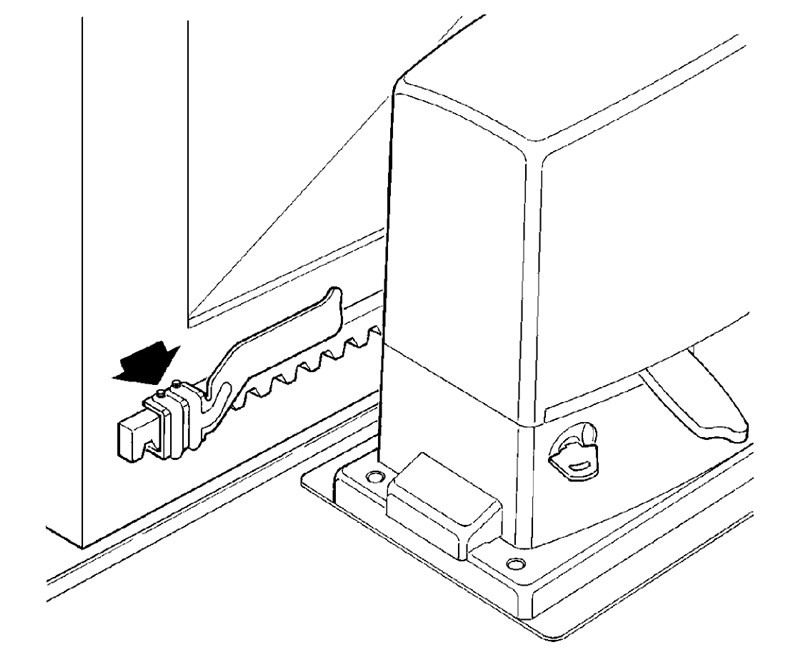

Atidarant ir uždarant vartus, pavara nustato galinę padėtį naudodama ant krumpliastiebio montuojamus galinius ribotuvus:

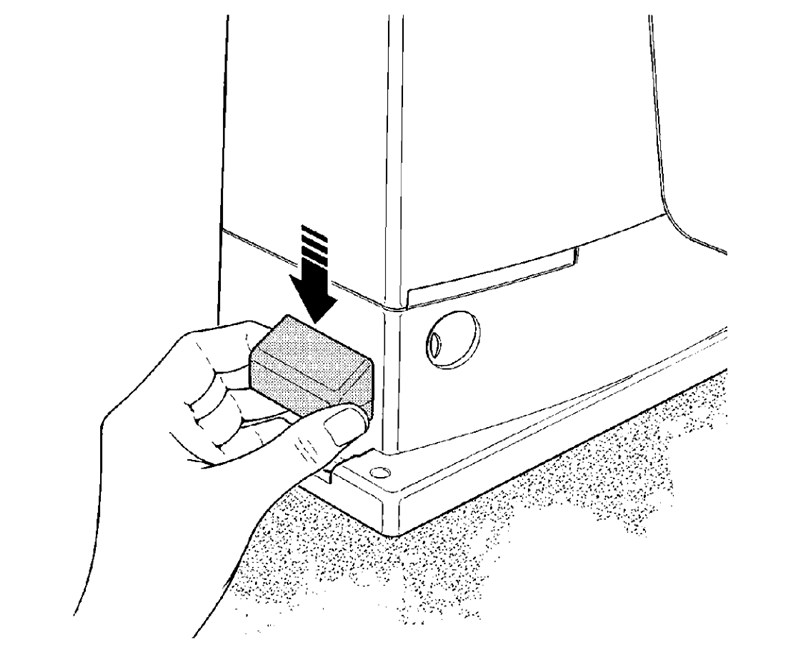

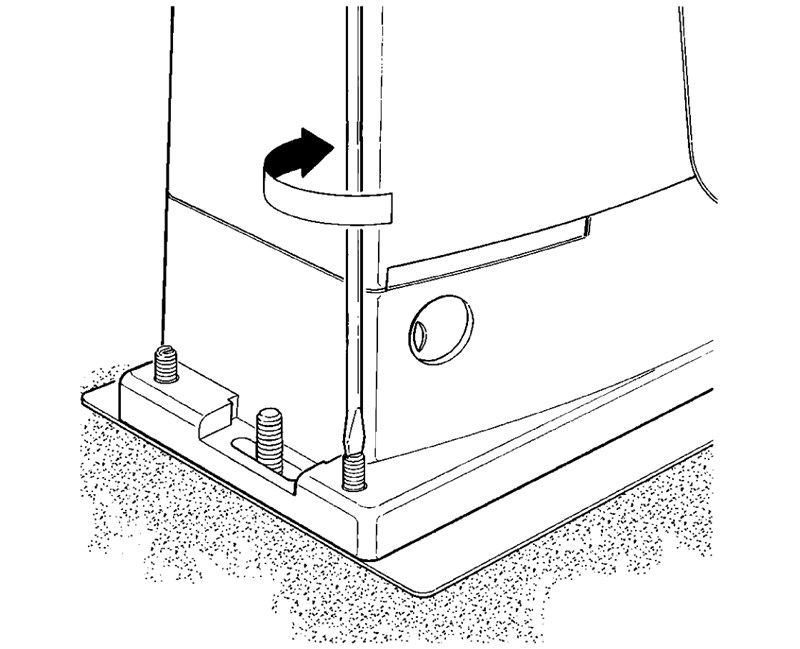

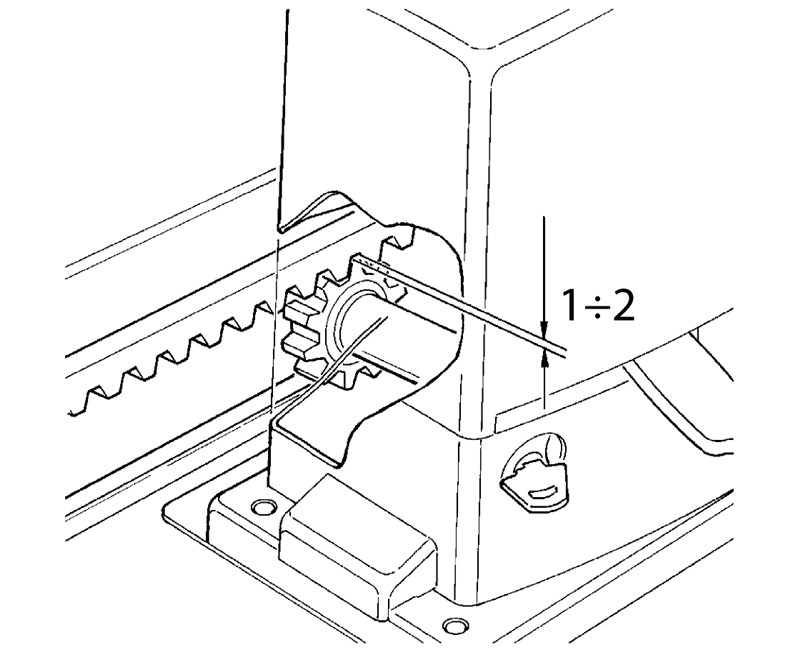

| 1. Išlyginkite pavarą keturiais reguliavimo taškais | 2. Vartai ir pavara turi būti vienoje plokštumoje | 3. Tarp krumpliastiebio ir pavaros krumpliaračio palikite maždaug 1-2 mm tarpą, kad vartų svoris nebūtų perduodamas pavarai. |
 |
 |
 |

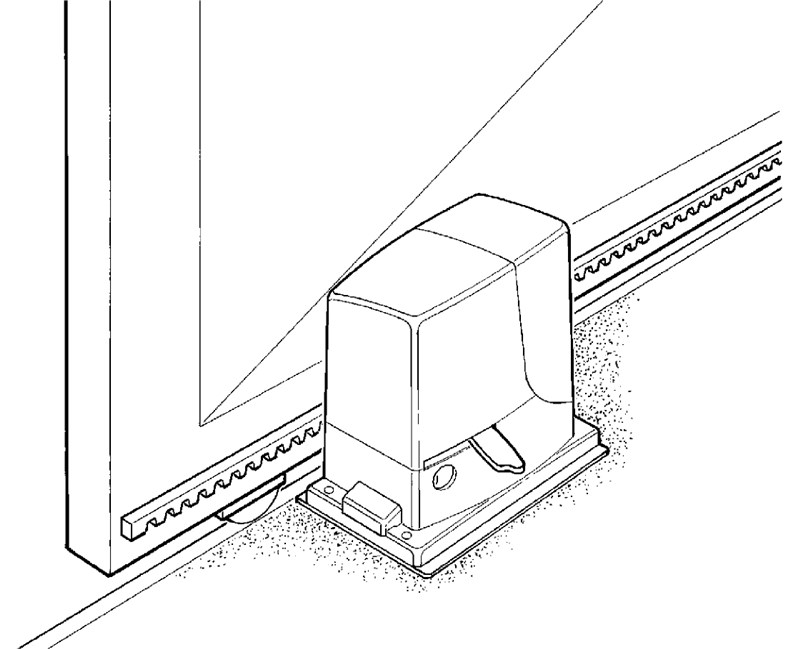

| 4. Tvirtai pritvirtinkite pavarą, kad jai veikiant ji nepajudėtų | 5. Nustatykite vartus į atidarytą arba uždarytą padėtį ir sumontuokite galinius ribotuvus taip, kad galinėje padėtyje jie įjungtų pavaros jungiklį. | |
 |
 |
Pavaros NICE Robus RB400 prijungimas
Prieš prijungdami, atjungdami ar keisdami pavaros prijungimą prie elektros tinklo ar papildomų įrenginių, būtinai atjunkite elektros tiekimą – išjunkite automatinį jungiklį, išimkite maitinimo saugiklįarba atjunkite atsarginį akumuliatorių.

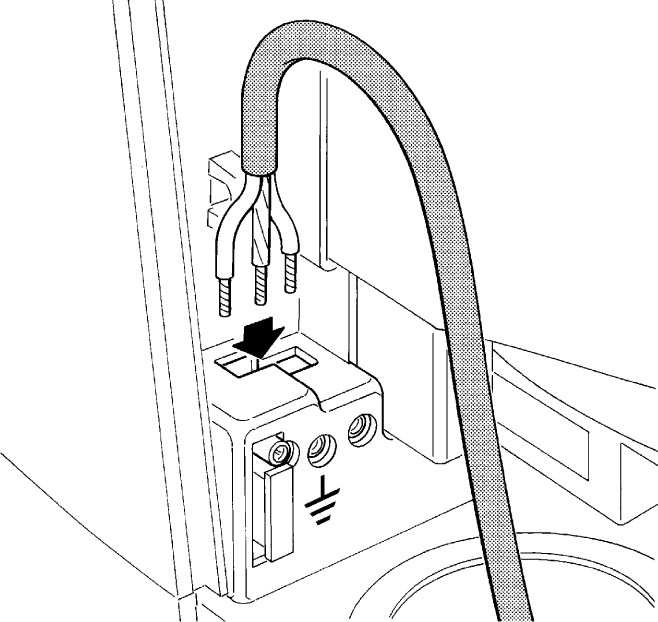

…prie elektros tinklo
 |
Kad pavara veiktų, pakanka prie pavaros prijungti elektros maitinimo laidą.
Prijungimas paprastas:
|
…papildomi įrenginiai
Valdymo blokas NICE RBA3R10 pavaros NICE Robus RB400 leidžia prijungti toliau nurodytus papildomų įrenginių įėjimus ir išėjimus:
| Įėjimas / išėjimas | Aprašymas |
|---|---|
| Išėjimas, skirtas prijungti iki dviejų 12 V įspėjamųjų švyturėlių NICE LUCYB (arba NICE MLBT) su viena 12 V, 21 W lempute | |
| S.C.A. (Indikatorius) |
Indikatoriaus išėjimas (24 V, 4 W). Jo veikimą galima nustatyti II lygio programavimo parametru L4, žr. II lygio programavimas, L4 – išėjimo indikatorius. |
| Įėjimas, skirtas lygiagrečiai prijungti suderinamus įrenginius, naudojančius technologiją BlueBUS dvivieliu kabeliu, kuriuo perduodamas ir maitinimas, ir ryšio signalas. | |
| STOP (Sustabdyti) |
Įėjimas įrenginiams, kurie sustabdo vartų judėjimą. Galima prijungti šiuos įrenginius:
|
| Įėjimas įrenginiams, kurie valdo vartų judėjimą žingsniniu režimu (žr. Vartų judėjimo žingsninis valdymas). Galima prijungti normaliai atvirus įrenginius (NO). | |
| OPEN (Atidaryti) |
Įėjimas įrenginiams, kurie valdo vartų atidarymą (žr. Vartų atidarymas). Galima prijungti normaliai atvirus įrenginius (NO). |
| CLOSE (Uždaryti) |
Įėjimas įrenginiams, kurie valdo vartų uždarymą (žr. Vartų uždarymas). Galima prijungti normaliai atvirus įrenginius (NO). |
| AERIAL (Antena) |
Radijo imtuvo antenos įėjimas. Antena paprastai būna įmontuota įspėjamajame švyturėlyje, pavyzdžiui, NICE LUCYB, NICE MLBT, arba galima prijungti atskirą išorinę anteną NICE ABFKIT. |

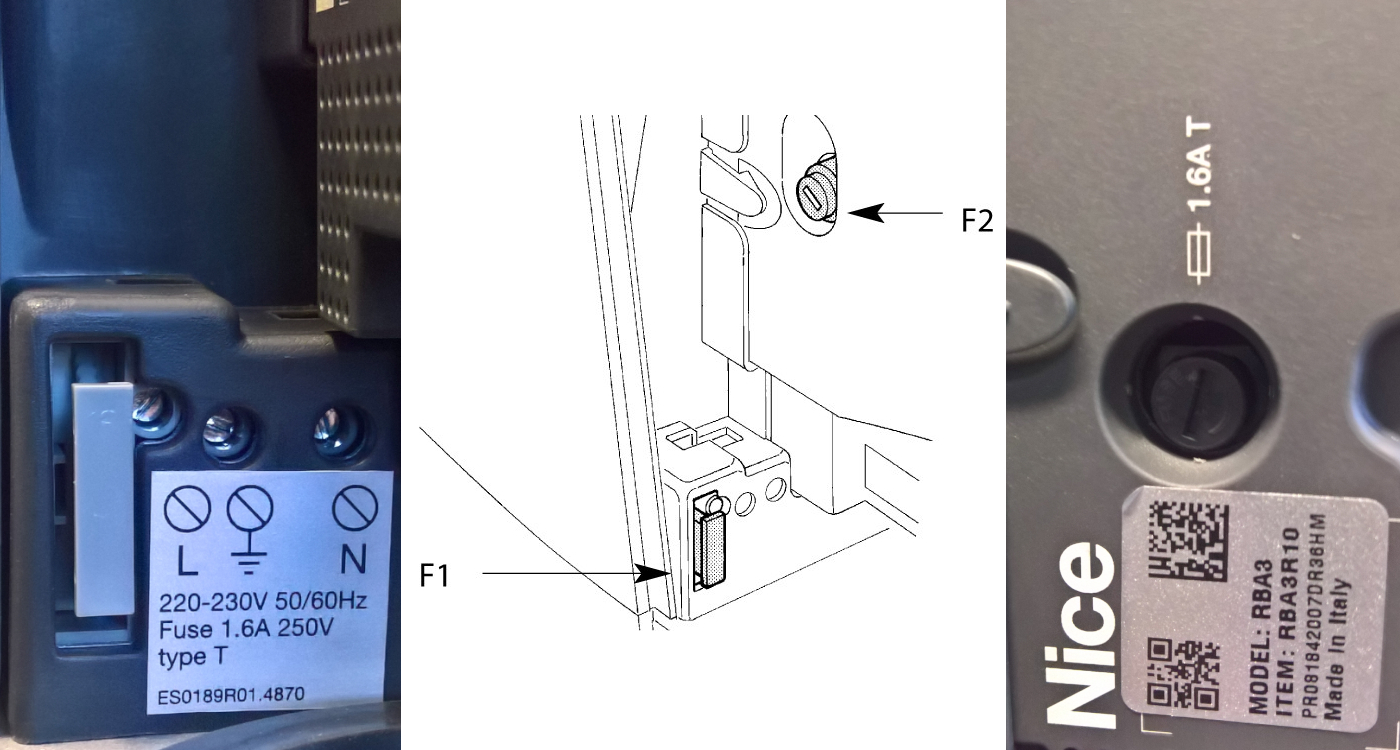

Pavaros saugikliai
|
Pavaroje pavaroje yra du saugikliai:
|
||||||||||||
Standartinė prijungimo schema:
Pavaros fotoelementai
Labai patogi naudoti BlueBUS technologija leidžia maitinti ir valdyti iki 7 fotoelementų poras dvivieliu kabeliu.
Kelių fotoelementų porų prijungimas NICE EPMB į duomenų tinklą NICE BlueBUS
Fotoelementus įrenkite prie vartų arba ties vartų įėjimais, vadovaudamiesi pavyzdinėmis schemomis visam prijungimui, o jungiklius nustatykite pagal jungiklių lentelę fotoelementų NICE EPMB vartų pavaros. Kad būtų išvengta arti vienas kito įrengtų fotoelementų porų tarpusavio trikdžių, būtina pagal šias pavyzdines schemas, išlaikyti siųstuvų TX ir imtuvų RX. Fotoelementus prijunkite lygiagrečiai, kaip parodyta schemoje (poliškumo laikytis nebūtina):
Jei norite, kad fotoelementai veiktų kaip vartų atidarymo įtaisai (žr. FA1 ir FA2 pavyzdinėse schemose), t. y. kad įvažiavus automobiliu tarp jų optinių ašių vartai atsidarytų, reikia nutraukti jungtį A siųstuve TX ir imtuve RX, žr. iliustraciją:
Fotoelementų prijungimo pavyzdys
NICE fotoelementų jungčių lentelė EPMB vartų pavaros
 |
Kelių fotoelementų porų prijungimas prie sistemos BlueBUS atliekamas nustatant skirtingas jungčių kombinacijas; kiekviena prijungta pora turi turėti unikalią jungčių kombinaciją. Viename BlueBUS duomenų tinkle neturi būti dviejų porų su ta pačia kombinacija. Vienos fotoelementų poros siųstuvo TX ir imtuvo RX jungtis turi būti nustatyta į tą pačią padėtį. Jei naudojamas tik vienas jungiklis arba nė vienas, likusius visada pasilikite ateičiai. |
| Fotoelementų poros žymėjimas | Jungtis pagal jungiklių kombinaciją |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Jei fotoelementą dėl kokios nors priežasties reikia pakeisti, pakanka jame nustatyti tokią pačią jungtį kaip ir ankstesniame, ir nereikia atlikti įrenginių atpažinimo etapo.

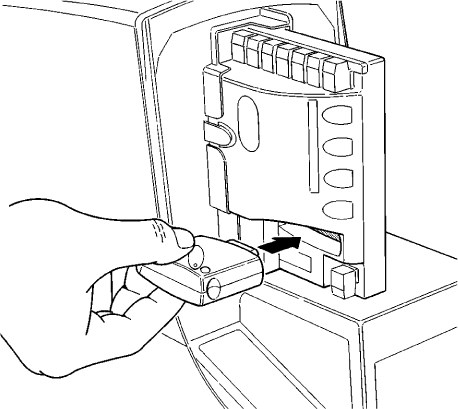

Pavarų radijo imtuvas
 |
NICE Robus RB400 pavara tiekiama su NICE valdymo bloku RBA3R10, kuriame yra SM jungtis išoriniam radijo imtuvui prijungti (pvz., NICE OXI, NICE SMXI). Šis imtuvas būtinas, kad būtų priimamos siunčiamos komandos iš nuotolinio valdymo pultų, todėl jis būtinas norint nuotoliniu būdu valdyti stumdomuosius vartus nuotolinio valdymo pultu. |

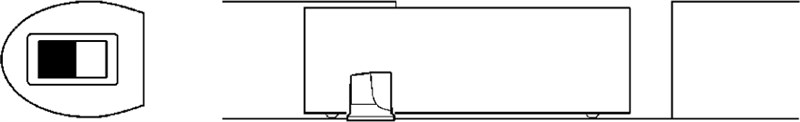

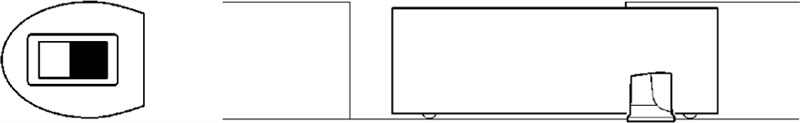

Vartų judėjimo krypties pasirinkimas
Stumdomųjų vartų judėjimo kryptį reikia pasirinkti atsižvelgiant į pavaros padėtį pavaros stumdomųjų vartų varčios atžvilgiu. Žiūrėkite į vartus iš tos pusės, kurioje sumontuota pavara.
 |
 |
| Jei vartai atsidaro į kairę, jungiklį nustatykite į kairę. | Jei vartai atsidaro į dešinę, jungiklį nustatykite į dešinę. |
Jungiklis yra dešinėje valdymo bloko RBA3R10 viduryje.
Prijungtų pavaros įrenginių atpažinimas
Kaskart prijungus, atjungus arba pakeitus papildomų įrenginių jungtis prie BlueBUS įvestyse ir STOP turi būti atliktas papildomų įrenginių atpažinimo etapas. Pavara pati praneš apie būtinybę atlikti šią operaciją – mirksės šviesos diodai L1 ir L2.
 |
|
Vartų varčios ilgio nustatymas
Kad vartai judėtų tinkamai (visų pirma būtų apskaičiuojamas įsibėgėjimo ir sustojimo kelias bei dalinio atidarymo padėtis), pavara pati turi nustatyti vartų varčios ilgį. Šios operacijos metu pavara perkelia vartus nuo vieno galinio ribotuvo iki kito ir jungikliu nustato vartų ilgį.
 |
|
Pavaros programavimas
Robus pavarą galima programuoti įvairiais būdais: įjungti arba išjungti funkciją I lygio programavimu., arba nustatyti iš anksto pasirinktą parametrą II lygio programavimu..
RBA3R10 valdymo blokas turi tris pavarai valdyti ir programuoti skirtus mygtukus:
 |
Mygtukas | Paskirtis |
|---|---|---|
| Open | Šiuo mygtuku pavarai duodama vartų atidarymo komanda. Programuojant juo taip pat galima perkelti programuojamo parametro reikšmę aukštyn. | |
| Stop/Set | Šiuo mygtuku pavarai duodama vartų sustabdymo komanda. Pirmą kartą paspaudę mygtuką ir palaikę jį 5 sekundes, pateksite į I lygio programavimo režimą. Paspaudę ir palaikę dar kartą, pateksite į II lygio programavimo režimą atitinkamai LED lemputei. | |
| Close | Šiuo mygtuku pavarai duodama vartų uždarymo komanda. Programuojant juo taip pat galima perkelti programuojamo parametro reikšmę žemyn. |
I lygio programavimas
I lygiu programuojant įjungiama arba išjungiama atitinkama funkcija. Jei funkcija įjungta, atitinkama valdymo bloko LED lemputė šviečia. Gamykloje visos funkcijos nustatytos kaip išjungtos.
Norėdami įjungti I lygio programavimo režimą, paspauskite ir laikykite mygtuką „Stop/Set“ maždaug 5 sekundes, kol pradės mirksėti L1 LED lemputė. Tada mygtukais „Open“ ir „Close“ perkelkite pasirinktą LED lemputę aukštyn arba žemyn. Kiekvienam veiksmui atlikti skiriama 10 sekundžių, kitaip pavara išeis iš programavimo režimo. Kai mirksinti LED lemputė atsidurs virš funkcijos, kurią norite įjungti arba išjungti, vieną kartą paspauskite mygtuką „Stop/Set“: mirksėjimas paspartės (funkcija įjungta) arba sulėtės (funkcija išjungta). Tada nieko daugiau nedarykite – po 10 sekundžių pavara išeis iš programavimo režimo. Jei viskas vyko sklandžiai, atitinkama įjungtos funkcijos LED lemputė liks šviesti.
Programuojamų funkcijų sąrašas:
| LED | Funkcija | Aprašymas |
|---|---|---|
| L1 | Automatinis uždarymas | Praėjus tam tikram laikui (nustatomam skiltyje „II lygio programavimas – pauzės trukmė“ nuo vartų atidarymo, vartai pradeda užsidaryti automatiškai. Jei funkcija išjungta, vartus bus galima valdyti tik gavus komandą iš vartų nuotolinio valdymo pulto ir pan. |
| L2 | Uždarymas atlaisvinus fotoelementus |
Ši funkcija leidžia vartus laikyti atidarytus tik tiek laiko, kiek būtina transporto priemonei pravažiuoti. Fotoelementams atsilaisvinus (transporto priemonei pravažiavus), vartai po 5 sekundžių pradės užsidaryti automatiškai. Ši funkcija veikia dviem būdais, priklausomai nuo to, ar įjungtas automatinis uždarymas (žr. ankstesnę funkciją). Automatinis uždarymas įjungtas – atsilaisvinus fotoelementams, vartai sustoja, o po 5 sekundžių pradeda užsidaryti. Tai reiškia, kad vartai gali neatsidaryti iki galo. |
| L3 | Visada uždaryti | Nutrūkus elektros tiekimui, vartai arba lieka tokioje padėtyje, kokioje buvo (jei funkcija išjungta), arba užsidaro (jei funkcija įjungta). |
| L4 | Budėjimo režimas | Ši funkcija leidžia sumažinti elektros energijos sąnaudas iki minimumo. Ji ypač naudinga, kai maitinama iš atsarginės baterijos (pvz., NICE PS124). Jei funkcija įjungta, praėjus minutei nuo paskutinio vartų judėjimo valdymo blokas išjungia BlueBUS įvestį (taigi ir visus prie jos prijungtus įrenginius), taip pat visas LED lemputes, išskyrus BlueBUS LED lemputę, kuri lėtai mirksės. Jei šiuo režimu gaunama komanda, valdymo blokas pirmiausia persikrauna ir tik tada įvykdo komandą. |
| L5 | Didžiausia galia | Išjungiamas sklandus pavaros įsibėgėjimas manevro pradžioje, todėl pavara iš karto pradeda veikti visa jėga. Tinka, kai trintis didelė arba reikia pralaužti sniegą ir ledą, todėl ši funkcija ypač praverčia žiemą. Kita vertus, tai mažina pavaros tarnavimo laiką. |
| L6 | Išankstinis mirksėjimas | Gavus vartų judėjimo signalą, pirmiausia švyturėlis tris sekundes įspėja aplinkinius mirksėdamas, o tik tada pradedamas numatytas judėjimo manevras. |
| L7 | Uždarymo komanda reiškia dalinį atidarymą | Komanda uždaryti visada pradeda manevrą dalinio vartų atidarymo. |
| L8 | Pavaldusis įrenginys | Šią funkciją verta įjungti montuojant dvejus automatizuotus priešpriešinius stumdomuosius vartus – viena pavara yra pagrindinė kitos atžvilgiu. Pavaldžioji pavara ši funkcija turi būti įjungta, o pavara sinchronizuojama su pagrindine pavara per BlueBUS įvestį. Daugiau žr. Robus pavaldžiojo įrenginio režimu. |
II lygio programavimas
II lygiu programuojant nustatomos atskirų funkcijų reikšmės (šios funkcijos skiriasi nuo I lygio).
Pamirškite I lygio programavimą. II lygio programavimą įjungsite laikydami nuspaustą mygtuką „Stop/Set“ maždaug 5 sekundes, kol pradės mirksėti LED L1. Tada mygtukais „Open“ ir „Close“ perkelkite esamo LED indikatoriaus padėtį aukštyn arba žemyn. Kiekvienam veiksmui atlikti skiriama 10 sekundžių, kitaip pavara išeis iš programavimo režimo. Kai mirksintis LED indikatorius atsidurs virš funkcijos, kurios parametrą norite nustatyti, paspauskite ir laikykite mygtuką „Stop/Set“, kad atvertumėte konkretaus LED indikatoriaus nustatymus. Šviečiantis LED indikatorius (mygtuką „Stop/Set“ vis dar laikote nuspaustą) rodo esamą parametro reikšmę. Šią reikšmę galite padidinti arba sumažinti mygtukais „Open“ arba "Close“ (mygtuką „Stop/Set“ vis dar laikydami nuspaustą), tada atleiskite mygtuką „Stop/Set“ ir palaukite, kol pavara per 10 sekundžių išeis iš programavimo režimo. Norėdami patikrinti, ar viskas pavyko, pakartokite veiksmus, tačiau nekeiskite parametro reikšmės.
Programuojamų funkcijų sąrašas:
|
Įvesties LED indikatorius — Pavadinimas |
Nustatymo LED indikatorius — reikšmė |
|---|---|
| L1 — Pauzės trukmė Jei reikšmė „Automatinis uždarymas“ įjungta I lygio programavimo nustatymuose, |
L1 — 5 sekundės L2 — 15 sekundžių L3 — 30 sekundžių L4 — 45 sekundės L5 — 60 sekundžių L6 — 80 sekundžių L7 — 120 sekundžių L8 — 180 sekundžių |
|
Nustatoma vartų judėjimo seka, kuri vykdoma pakartotinai spaudžiant, pavyzdžiui, vartų nuotolinio valdymo pultelio mygtuką arba siunčiant komandą per STEP-BY-STEP įvestis (dar vadinama P.P., arba žingsninis valdymas). |
L1 — Atidaryti / sustabdyti / uždaryti / sustabdyti L2 — Atidaryti / sustabdyti / uždaryti / atidaryti L3 — Atidaryti / uždaryti / atidaryti / uždaryti L4 — daugiabučio režimas L5 — daugiabučio režimas po dviejų sustabdymų L6 — kas antra žingsninio valdymo komanda – dalinis atidarymas L7 — laikant mygtuką L8 — pusiau automatinis atidarymas, uždarymas laikant mygtuką |
|
Nustatomas vartų judėjimo greitis įprasto veikimo metu (ne vartams pajudant ir ne lėtėjant prieš sustojimą). |
L1 — labai lėtas (30 %) L2 — lėtas (45 %) L3 — vidutinis (55 %) L4 — greitas (70 %) L5 — labai greitas (85 %) L6 — itin greitas (100 %) L7 — atidarant „greitai“, uždarant „lėtai“ L8 — atidarant „itin greitai“, uždarant „greitai“ |
|
Nustatoma, kada į S.C.A. išvestį siunčiamas signalas (24 V –30 % +50 %, didžiausia galia 4 W) |
L1 — Vartų atidarymas L2 — Vartai uždaryti L3 — Vartai atidaryti L4 — Antrasis radijo išėjimas L5 — Trečiasis radijo išėjimas L6 — Ketvirtasis radijo išėjimas L7 — Techninė priežiūra L8 — Elektrinė spyna |
|
Nustato variklio jėgos kontrolės sistemos vartų svorį. Ši sistema taip pat įvertina aplinkos temperatūrą ir automatiškai reguliuoja variklio jėgą, pavyzdžiui, ją padidina esant labai žemai temperatūrai. |
L1 — Itin lengvi vartai L2 — Labai lengvi vartai L3 — Lengvi vartai L4 — Vidutinio svorio vartai L5 — Šiek tiek sunkūs vartai L6 — Sunkūs vartai L7 — Labai sunkūs vartai L8 — Itin sunkūs vartai |
|
Nustato pravažiavimo ilgį, kai vartai atidaromi iš dalies. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
L7 — Įspėjimas apie techninės priežiūros poreikį Nustato vartų manevrų skaičių, kuriam pasiekus pavara praneš, kad reikia atlikti techninę priežiūrą. |
L1 — Automatiškai (pavara apskaičiuoja pati, atsižvelgdama į manevrų sudėtingumą) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Atkuria iki 8 paskutinių klaidų pranešimų tipus. |
L1 — 1-ojo manevro rezultatas L2 — 2-ojo manevro rezultatas L3 — 3-iojo manevro rezultatas L4 — 4-ojo manevro rezultatas L5 — 5-ojo manevro rezultatas L6 — 6-ojo manevro rezultatas L7 — 7-ojo manevro rezultatas L8 — 8-ojo manevro rezultatas |

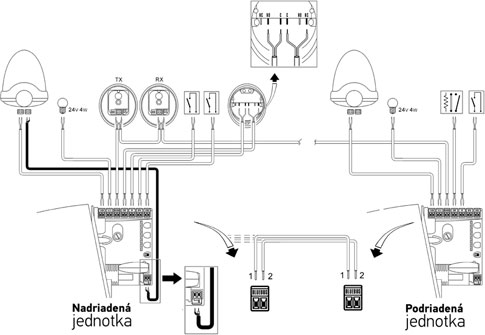

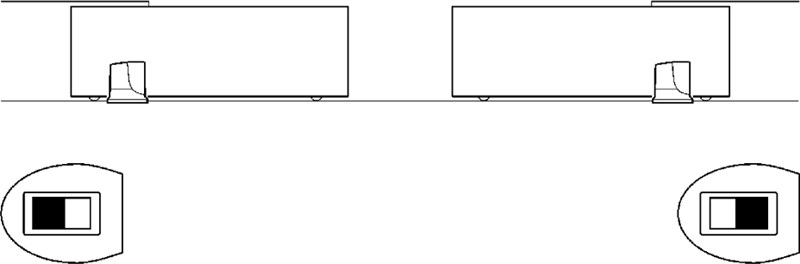

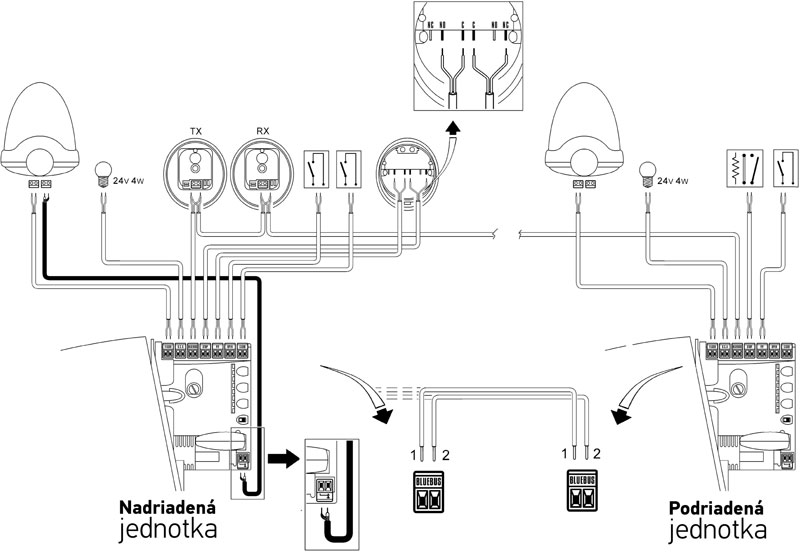

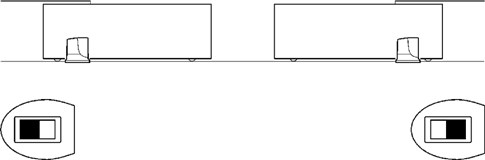

Dviejų priešpriešiais slenkančių vartų automatizavimas dviem NICE Robus RB400 pavaromis
Jei reikia automatizuoti dvejus stumdomuosius vartus priešpriešiais slenkančius, pavaros Robus galima prijungti valdomojo įrenginio režimu. Veikimo principas toks: viena pavara yra pagrindinė ir siunčia komandas kitai, valdomajai.. Visos Robus pavaros gamykloje nustatytos kaip pagrindinės, todėl valdomojoje pavaroje reikia nustatyti šį parametrą I lygmens programavimo skiltyje naudojant L8 funkcija – valdomasis įrenginys.
Pagrindinio ir valdomojo įrenginių prijungimo apribojimai
- Valdomojo įrenginio varomų vartų negalima atidaryti kitaip, kaip tik visiškai (nėra galimybės atidaryti iš dalies).
- Visi įrenginiai (fotoelementai, imtuvas, ir kt.) turi būti prijungti prie pagrindinio įrenginio. Prie valdomojo įrenginio galima prijungti tik: įspėjamasis švyturėlis, S.C.A. išėjimo indikatorius, įrenginius prie STOP įvesties ir P.P. (dar vadinamos STEP-BY-STEP, arba žingsniniu valdymu), OPEN įvestys ir CLOSE neveikia.
- Jei norite naudoti atsarginį akumuliatorių (NICE PS124), kiekviena pavara turi turėti atskirą akumuliatorių.
- Visos valdomajame įrenginyje užprogramuotos funkcijos ignoruojamos, išskyrus tas, kurios nustatytos:
| I lygmens programavime. | II lygmens programavime. |
|---|---|
| L4 – budėjimo režimas | L3 – variklio greitis |
| L5 – jėgos padidėjimas | L4 – išėjimo indikatorius |
| L8 – valdomasis įrenginys | L5 – Variklio galia |
| L8 – Klaidų archyvas |
Dviejų „Robus“ pavarų montavimo procedūra, kai viena veikia kaip pavaldusis įrenginys
1. Sumontuokite vartus ir pavaras, o nustatykite atidarymo kryptis pagal:
2. Prijunkite pavaras pagal schemą (būtina laikytis poliškumo „BlueBUS“ jungimo tarp pavarų):
3. Prijunkite elektros maitinimą prie abiejų pavarų
4. Pavaldžiojo įrenginio II lygio programavimo parametro nustatymas L8 – Pavaldusis įrenginys
5. Atlikite prijungtų įrenginių atpažinimo etapą pavaldžiajame įrenginyje
6. Atlikite prijungtų įrenginių atpažinimo etapą pagrindiniame įrenginyje
7. Atlikite vartų varčios ilgio atpažinimo etapą pagrindiniame įrenginyje
Papildomų išorinių įrenginių prijungimas prie pavaros
 |
Jei prie pavaros reikia prijungti papildomų įrenginių, kuriems reikalingas išorinis maitinimas (pvz., indikacinį apšvietimą, raktinį jungiklį, magnetines korteles ir pan.), prijunkite įrenginį, kaip parodyta paveikslėlyje. Tiekiama įtampa yra 24Vdc -30% iki +50%, maksimali srovė – 100mA. |
Specialiosios pavaros funkcijos
Nuolat atviri vartai
Jei komanda į STEP-BY-STEP įvestį (taip pat žymima P.P. arba „žingsninis valdymas“) trunka ilgiau nei 2 sekundes, valdymo blokas laikys vartus atidarytus, kol komanda bus aktyvi. Ši funkcija ypač naudinga kartu su laikmačiu.
Priverstinis judėjimas
Jei sugenda kuris nors saugos įtaisas arba, pavyzdžiui, į fotoelementų spindulį patenka nepašalinama kliūtis ir vartai saugumo sumetimais nejuda, galima įjungti režimą „Žmogus valdo“, nuolat pasirinkus II lygio programavime nustatymą L2 – Žingsninio valdymo tipas į reikšmę L7 – Žmogus valdo, arba laikinai:
- Duokite vartams komandą (nuotolinio valdymo pulteliu, raktiniu jungikliu ir pan.)
- Jei kyla problemų, vartai nepajudės, o švyturėlis greičiausiai praneš apie klaidą.
- Todėl per 3 sekundes nuo ankstesnės komandos duokite komandą dar kartą ir laikykite ją aktyvią.
- Kol laikysite komandą aktyvią, vartai judės; ją atleidus, sustos.
Pranešimas apie techninę priežiūrą
II lygio programavime ties punktu L7 – Techninės priežiūros įspėjimas nustatomas ciklų skaičius, kurį pasiekus pavara turi pranešti apie būtinybę atlikti techninę priežiūrą (patikrą). Apie tai pavara praneša švyturėliu (arba per S.C.A. išvestį, jei taip nustatyta II lygio programavime ties punktu L4 – Išvesties indikatorius reikšmė L7 – Techninė priežiūra) taip:
| Ciklų skaičius | Švyturėlio signalizacija | Signalizacija per S.C.A. išvesties indikatorių |
|---|---|---|
| mažiau nei 80 % ribos | Įprastas veikimas, mirksi kas pusę sekundės. | „Šviečia“ 2 sekundes nuo atidarymo pradžios. |
| 80–100 % ribos | Šviečia 2 s nuo manevro pradžios, tada veikia įprastai. | Mirksi manevro metu. |
| daugiau nei 100 % ribos | Šviečia 2 s nuo manevro pradžios, tada veikia įprastai ir dar 2 s šviečia manevrui pasibaigus. | Nuolat mirksi. |
Kaip ištrinti techninės priežiūros pranešimą ir patikrinti dabartinį manevrų skaičių, nurodyta vadovo 7.4.3 skyriuje.
Pavaros trikčių šalinimas
Jei kas nors neaišku arba susidūrėte su kita problema, nedvejodami kreipkitės į mūsų techninės pagalbos tarnybą dėl NICE pavarų.
Atsižvelgiant į problemos pobūdį
Montuodami (arba sugedus pavarai) galite susidurti su viena iš šių problemų:
|
Problema |
Galimas sprendimas |
|---|---|
|
Vartai nereaguoja į nuotolinio valdymo pultelio komandą, o pultelio šviesos diodas neužsidega. |
Patikrinkite, ar pultelio baterijos veikia; jei ne, jas pakeiskite. Instrukcijas rasite konkretaus valdiklio vadove. |
|
Vartai nereaguoja į nuotolinio valdymo pulto komandą, tačiau pulto LED lemputė užsidega. |
Patikrinkite, ar nuotolinio valdymo pultas tinkamai įrašytas į imtuvo atmintį, arba pabandykite nuotolinio valdymo pultą įrašyti iš naujo. |
|
Vartai nejuda, o BlueBUS LED nemirksi.
|
Patikrinkite, ar pavara maitinama 230V. Jei taip, patikrinkite abu saugiklius ir, jei reikia, pakeiskite juos naujais, kurių charakteristikos tokios pačios. |
|
Vartai nejuda, o švyturėlis nemirksi. |
Patikrinkite, ar pavara apskritai užregistravo komandą. Siunčiant komandą nuotolinio valdymo pultu turėtų BlueBUS LED du kartus greitai sumirksėti. Jei komandą siunčia kitas įrenginys per STEP-BY-STEP įvestį (P.P.), turėtų užsidegti atitinkama STEP-BY-STEP LED lemputė. |
|
Vartai nejuda, o švyturėlis kelis kartus sumirksi. |
Suskaičiuokite mirksnius ir peržiūrėkite Diagnostika pagal švyturėlio mirksėjimą. |
|
Vartai pajuda, bet iškart sustoja ir pradeda judėti priešinga kryptimi. |
Užprogramuota variklio galia tikriausiai per maža jūsų vartams. Patikrinkite, ar vartų judėjimui netrukdo kliūtys, ir, jei reikia, padidinkite pavaros galią arba įjunkite funkciją Pradinis postūmis. |
|
Vartai pajuda, bet švyturėlis neveikia. |
Patikrinkite, ar yra įtampa FLASH išėjime vartams judant (įtampos dydis nesvarbus, maždaug 10-30Vdc). Jei išėjime yra įtampa, problema greičiausiai yra švyturėlyje, pabandykite jį pakeisti panašiu ir patikrinkite, ar veikia. Jei išėjime įtampos nėra, FLASH išėjimas gali būti perkrautas; patikrinkite, ar nesutrumpėjo laidai. |
|
Vartai pajuda, bet S.C.A. išėjimas neveikia. |
Nustatykite, kokia funkcija užprogramuota S.C.A. išėjimui ir jei išėjimas turi mirksėti, patikrinkite, ar jame yra įtampa (maždaug 24Vdc). Jei išėjime yra įtampa, problema greičiausiai yra lemputėje; pabandykite ją pakeisti panašia ir patikrinkite, ar veikia. Jei išėjime įtampos nėra, S.C.A. išėjimas gali būti perkrautas; patikrinkite, ar nesutrumpėjo laidai. |
Diagnostika pagal švyturėlio mirksėjimą
Vartams judant švyturėlis mirksi reguliariai kas sekundę. Įvykus klaidai, švyturėlis ją praneša dviem greitesnėmis mirksnių serijomis iš eilės.
|
Mirksnių serija |
Klaida |
Sprendimas |
|---|---|---|
|
1 mirksnis 1 sekundės pauzė 1 mirksnis |
BlueBUS klaida
|
Prie BlueBUS įvesties prijungti įrenginiai neatitinka tų, kurie buvo nustatyti įrenginių atpažinimo etape.. Pakartokite atpažinimo etapą. Jei tai nepadeda, pabandykite dar kartą; jei ir tada nepavyksta, atmetimo būdu suraskite sugedusį įrenginį ir jį pakeiskite (įsigykite naują, pateikite pretenziją arba sutaisykite). |
|
2 mirksniai 1 sekundės pauzė 2 mirksniai |
Fotoelemento suveikimas |
Suveikė fotoelementai, o tai įprasta, jei uždarant vartus jų spindulys buvo užstotas. Jei spindulys nebuvo užstotas, fotoelementai gali būti nešvarūs, akinami arba sugedę. |
|
3 mirksniai 1 sekundės pauzė 3 mirksniai |
Variklio jėgos ribotuvo įjungimas
|
Judant vartams aptiktas padidėjęs pasipriešinimas – galbūt vartai netinkamai sureguliuoti; pabandykite pajudinti juos rankiniu būdu ir sureguliuoti. Kitu atveju paprastai padeda padidinti variklio jėgą, prireikus įjungti funkciją „Pradinis postūmis“. Kita problema gali kilti, jei apatinis ribotuvas yra per aukštai. |
|
4 mirksniai 1 sekundės pauzė 4 mirksniai |
STOP įvesties suveikimas
|
Į STOP įvestįbuvo pasiųsta komanda, todėl jei tai netikėtas veikimas, patikrinkite prie jos prijungtus įrenginius. |
|
5 mirksniai 1 sekundės pauzė 5 mirksniai |
Vidinė valdymo bloko klaida |
Palaukite 30 sekundžių ir bandykite dar kartą. Jei problema išlieka, pabandykite atstatyti į pradinę būseną. Priešingu atveju valdymo bloką greičiausiai reikės remontuoti arba pakeisti. |
|
6 mirksniai 1 sekundės pauzė 6 mirksniai |
Pasiektas valandinis manevrų limitas. |
Palaukite kelias minutes, kol ciklų ribotuvas vėl leis veikti. |
|
7 mirksniai 1 sekundės pauzė 7 mirksniai |
Vidinė elektroninių grandinių klaida. |
Atjunkite visą pavarą kelioms sekundėms ir bandykite dar kartą. Jei tai tęsiasi, pabandykite atkurti nustatymus. Priešingu atveju greičiausiai reikės valdymo bloką remontuoti arba pakeisti. |
|
8 mirksniai 1 sekundės pauzė 8 mirksniai |
Aktyvi nuolatinė komanda.
|
Pavarai nuolat siunčiama komanda – pabandykite patikrinti, kokie įrenginiai prijungti prie OPEN įvesties. Jei prijungtas laikmatis, greičiausiai tai jis.
|
Diagnostika pagal LED mirksėjimą
Prie RBA3R10 valdymo bloke pavaros NICE Robus RB400 yra dvi LED indikatorių grupės. Kiekviena jų mirksėjimu arba švietimu parodo, ar valdymo blokas veikia įprastai, ar aptikta klaida, kaip nurodyta toliau pateiktose lentelėse.
Horizontalūs LED indikatoriai BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikacija |
Būsena |
Sprendimas |
|---|---|---|
|
BlueBUS LED indikatorius |
||
|
Nešviečia |
Klaida
|
Patikrinkite prijungimą prie elektros tinklo, jei viskas gerai, patikrinkite saugiklius F1 ir F2 ir, jei reikia, pakeiskite juos naujais, kurių parametrai tokie patys. |
|
Šviečia |
Rimta klaida
|
Pabandykite atjungti valdymo bloką, jei reikia, visas įvestis. Jei tai nepadeda, atkurkite nustatymus; jei ir tai nepadeda, greičiausiai reikės pakeisti valdymo bloką. |
|
Mirksi sekundės intervalais |
Viskas gerai |
Valdymo blokas veikia įprastai. |
|
2 greiti mirksniai |
Pasikeitė įvesčių būsena |
Įprastas veikimas – pasikeitė įvesties būsena STEP-BY-STEP, STOP, OPEN, CLOSE, buvo suaktyvinti fotoelementai, arba pavara gavo komandą iš nuotolinio valdymo pulto. |
|
Mirksnių serijos, atskirtos sekundės pauze |
Daugiau galimybių |
Mirksnių skaičius serijoje atitinka švyturėlio klaidų diagnostiką. |
|
STOP LED indikatorius (sustabdymas) |
||
|
Nešviečia |
Suaktyvinta STOP įvestis |
Patikrinkite įrenginius, prijungtus prie STOP įvesties. |
|
Šviečia |
Viskas gerai |
STOP įvestis neaktyvi. |
|
STEP-BY-STEP LED indikatorius (dar žymimas P.P., žingsninis valdymas) |
||
|
Nešviečia |
Viskas gerai |
STEP-BY-STEP įvestis neaktyvi. |
|
Šviečia |
Suaktyvinta STEP-BY-STEP įvestis |
Valdymo blokas veikia įprastai, jei įrenginys, prijungtas prie STEP-BY-STEP įvesties. |
|
OPEN LED indikatorius (atidaryti) |
||
|
Nešviečia |
Viskas gerai |
OPEN įvestis neaktyvi.
|
|
Šviečia |
Suaktyvinta OPEN įvestis |
Valdymo blokas veikia įprastai, jei įrenginys, prijungtas prie OPEN įvesties. |
|
CLOSE LED indikatorius (uždaryti) |
||
|
Nešviečia |
Viskas gerai |
CLOSE įvestis neaktyvi.
|
|
Šviečia |
Suaktyvinta CLOSE įvestis |
Valdymo blokas veikia įprastai, jei įrenginys, prijungtas prie CLOSE įvesties. |
Vertikalūs LED indikatoriai L1–L8
|
Indikacija |
Sprendimas |
|---|---|
|
LED 1 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Automatinis uždarymas neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Automatinis uždarymas įjungta. |
|
Mirksi |
|
|
LED 2 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Uždarymas po fotoelementų spindulio nutrūkimo neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Uždarymas po fotoelementų spindulio nutrūkimo įjungta. |
|
Mirksi |
|
|
LED 3 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Visada uždaryti neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Visada uždaryk įjungta. |
|
Mirksi |
|
|
LED 4 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad budėjimo režimo funkcija neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad budėjimo režimo funkcija įjungta. |
|
Mirksi |
|
|
LED 5 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Didžiausia galia neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Didžiausia galia įjungta. |
|
Mirksi |
Vyksta funkcijos programavimas. |
|
LED 6 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Išankstinis mirksėjimas neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Išankstinis mirksėjimas įjungta. |
|
Mirksi |
Vyksta funkcijos programavimas. |
|
LED 7 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Uždaryti reiškia dalinai atidaryti neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Uždaryti reiškia dalinai atidaryti įjungta. |
|
Mirksi |
Vyksta funkcijos programavimas. |
|
LED 8 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Pavaldusis įrenginys neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Pavaldusis įrenginys įjungta. |
|
Mirksi |
Vyksta funkcijos programavimas. |
NICE Robus 400 pavaros atsarginės baterijos montavimas
NICE PS124 atsarginė baterija nėra standartinėje komplektacijoje pavaros, tačiau ją galima užsisakyti papildomai. Nutrūkus elektros tiekimui, baterija maitins vartų pavarą. Baterija nuolat įkraunama iš elektros tinklo.
| 1. Išimkite plastikinį baterijos jungties dangtelį | 2. Prijunkite bateriją prie jungties ir padėkite ją šalia valdymo bloko |
|---|---|
 |
 |
Rankinis NICE Robus RB400 pavaros atblokavimas
 |
Nutrūkus elektros tiekimui, vartų negalėsite valdyti nuotolinio valdymo pultu. Todėl pavarą galima atblokuoti atblokavimo raktu ir vartus judinti rankiniu būdu: |
| 1. Pastumkite atblokavimo spynelės dangtelį | 2. Įkiškite atblokavimo raktą ir pasukite jį pagal laikrodžio rodyklę |
|---|---|
 |
 |
| 3. Patraukite atblokavimo svirtį | 4. Vartus galite judinti rankiniu būdu |
 |
 |
NICE Robus RB400 pavaros techninės charakteristikos
| Modelis | NICE Robus RB400 |
|---|---|
| Tipo aprašymas | Elektromechaninis reduktorinis variklis, skirtas privačių teritorijų stumdomiems vartams automatizuoti. Tiekiama kartu su NICE RBA3R10 valdymo bloko, tačiau be radijo imtuvo. |
| Krumpliaratis | Dantų skaičius: 15 Danties modulis: 4 Žingsnis: 12,6mm Žingsnio skersmuo: 60mm |
| Sukimo momentas [Jėga] |
12Nm [400N] – reikalinga vartų varčiai pajudinti |
| Nominalusis momentas [Nominalioji jėga] |
6Nm [200N] – reikalinga vartų varčiai judėti |
| Greitis | 0,34 m/s |
| Nominalusis greitis | 0,18 m/s |
| Iš eilės atliekamų ciklų riba | 100 ciklų per dieną (valdymo blokas apribos skaičių pagal apribojimus, žr. Pavaros pasirinkimas) |
| Veikimo riba | 10 minučių (valdymo blokas apribos laiką pagal apribojimus, žr. Pavaros pasirinkimas) |
| Eksploatavimo trukmė | nuo 250 000 iki 20 000 ciklų, priklausomai nuo vartų varčios svorio bei ilgio ir pavaros nustatymų |
| Maitinimo įtampa | 230V (+10% -15%) 50/60Hz |
|
Vartojamoji galia |
250W [1,1A] |
| Izoliacijos klasė | 1 – būtina įžeminti |
| Atsarginis maitinimo šaltinis | galima įsigyti papildomai ir sumontuoti NICE PS124 atsarginę bateriją |
| Švyturėlio išėjimas | dviem švyturėliams 12V su 21W lempute (pvz. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Būsenos indikatoriaus išėjimas (S.C.A.) | vienai 21V, maks. 4W lemputei (išėjimo įtampa +50% -30%); galima valdyti mažą relę |
| BlueBUS išėjimas | vienas išėjimas iki 15 BlueBUS įrenginių |
| STOP įėjimas | normaliai atviriems, normaliai uždariems kontaktams ir įrenginiams su pastoviu 8,2KΩ pasipriešinimu |
| STEP-BY-STEP įėjimas (P.P., žingsninis valdymas) | normaliai atviras kontaktas (uždarius kontaktą, siunčiama komanda „Žingsninis valdymas") |
| OPEN įėjimas | normaliai atviras kontaktas (uždarius kontaktą, siunčiama komanda „Atidaryti") |
| CLOSE įėjimas | normaliai atviras kontaktas (uždarius kontaktą, siunčiama komanda „Uždaryti") |
| Radijo imtuvas | be imtuvo, „SM“ jungtis imtuvams NICE SMXI, NICE OXI ir pan. |
| Antenos įėjimas | 52Ω koaksialiniam RG-58 kabeliui (arba panašiam) |
| Programavimo funkcijos | 8 įjungiamos ir išjungiamos funkcijos (I lygio programavimas) 8 reguliuojamos funkcijos (II lygio programavimas) |
| Savaiminio aptikimo funkcijos |
vartų varčios ilgio nustatymas (įsibėgėjimo ir lėtėjimo atstumų apskaičiavimas, dalinio atidarymo taško apskaičiavimas) |
| Darbinė temperatūra | -20°C iki +50°C |
| Naudojimas druskingoje, rūgštinėje ir potencialiai sprogioje aplinkoje | ne |
| Apsaugos klasė | IP44 |
| Matmenys | 195×330×277 (p×g×a) |
| Svoris | 8kg |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
