Produkto aprašymas NICE MC800 – valdymo blokas dviem 230 V varikliams su MCA5R30 plokšte
NICE MC800 prijungimas ir nustatymas su MCA5R30 plokšte
NICE MC800 valdo vieną arba du 230 V AC varstomųjų vartų pavaros variklius ir yra ankstesnės NICE Mindy A60 valdymo centrinės dalies versijos tęsinys. Šioje versijoje yra plokštė MCA5R30. Joje rasite išėjimą OutSTB ir mygtuką Aux PRG; senesnė MCA5 plokštės su OGI ir Photo PRG instrukcija šioms vietoms netaikoma.
Kai yra viena vartų sąvara, naudojama M2. Kai yra dvi sąvaros, M2 pirmas atidaro, o M1 pirmas uždaro. Valdymo bloko 230 V AC maitinimas, 230 V AC variklių įtampa ir žemos įtampos priedų išėjimai yra atskiros grandinės.
Prieš prijungdami: pagal žymėjimą ant plokštės patikrinkite, ar tai MCA5R30, atjunkite maitinimą iš elektros tinklo ir dirbdami užtikrinkite, kad vartai negalėtų pajudėti savaime. Baigus darbą reikia patikrinti fotoelementus, STOP ir visus valdymo signalus.
| Greitoji navigacija | Procedūros | Techninė priežiūra |
|---|---|---|
| Pavaros ir priedai | Montavimas ir kabelių tiesimas | Techniniai duomenys |
| Gnybtai | Fotoelementai ir STOP | Diagnostika |
| Pirmasis paleidimas | Rankinės padėtys | Atstata |
| Budėjimo režimas | Programavimas | Imtuvas ir nuotolinio valdymo pultai |
Pavaros ir priedai
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Mirksėdamas įspėja apie vartų judėjimą, ypač išvažiuojant iš vietos, kur prastas matomumas. |
|
| Fotoelementai | Aptinka kliūtį vartų judėjimo zonoje ir inicijuoja atitinkamą saugos reakciją. |
|
| Nuotolinio valdymo pultas | Vartų atidarymas ir uždarymas nuotoliniu būdu. |
|
| Imtuvas | Priima nuotolinio valdymo pultų komandas; į SM jungtį montuojamas vienas modulis. |
|
| Techninės priežiūros programavimas | Išplėstinis valdymo bloko nustatymas ir diagnostika. |
|
| Antena | Padeda padidinti radijo bangomis valdomo įrenginio veikimo nuotolį. |
|
| Klaviatūra | Leidžia įvesti komandą kodu, nenaudojant nuotolinio valdymo pulto. |
|
| Raktinis jungiklis | Vartų valdymas raktu iš stacionarios vietos. |
|
Suderinamos 230 V pavaros pavyzdys – NICE HY7005. Konkrečią pavarą pasirinkite pagal sąvaros matmenis, svorį ir mechaniką.
Dėžutės montavimas ir kabelių tiesimas

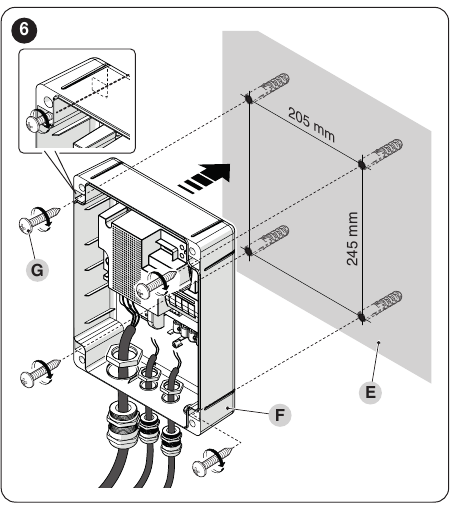

Originaliuose NICE paveikslėliuose parodytas dėžutės montavimas ir kabelių pravedimas per tinkamas įvores. Spustelėkite paveikslėlį, kad jį padidintumėte.
Pritvirtinkite dėžutę prie tvirto vertikalaus paviršiaus. Montavimo angų atstumas – 205 × 245 mm. Prijungę pritvirtinkite maitinimo kabelius spaustuku, kad traukimo jėga neveiktų gnybtų. Apsaugokite kabelių įvadus nuo vandens.
| Grandinė | Kabelis ir ilgis |
|---|---|
| Valdymo bloko maitinimo įvadas | 3 × 1,5 mm² iki 30 m; ilgesnei trasai gamintojas nurodo 3 × 2,5 mm² ir įžeminimą automatizavimo sistemoje. |
| Kiekvienas variklis | 4 × 1,5 mm² su PE laidu, iki 10 m; kondensatorius parenkamas pagal variklį. |
| Švyturėlis | 2 × 1,5 mm² iki 20 m, izoliacija turi būti skirta tinklo įtampai. |
| BlueBUS | 2 × 0,5 mm² iki 20 m; 20–40 m ilgio trasai – 2 × 1 mm². |
| Antena | RG58 koaksialinis kabelis iki 20 m, rekomenduojamas ilgis – mažiau nei 5 m. |
| Raktinis jungiklis | Du kabeliai, 2 × 0,5 mm², iki 50 m. |
| Elektrinė spyna | 2 × 1 mm² iki 10 m. |
Plokštė, gnybtai ir prijungimas

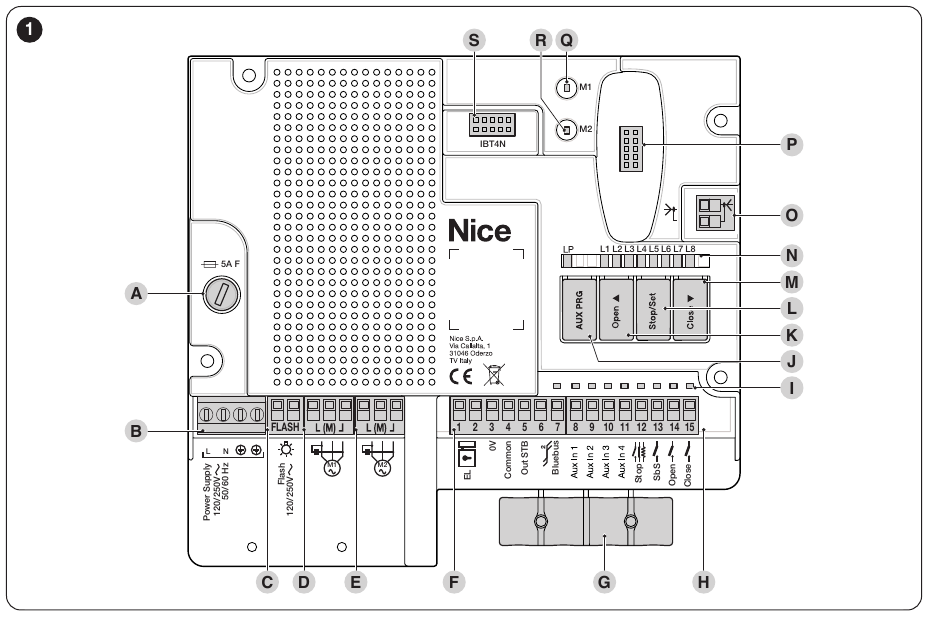

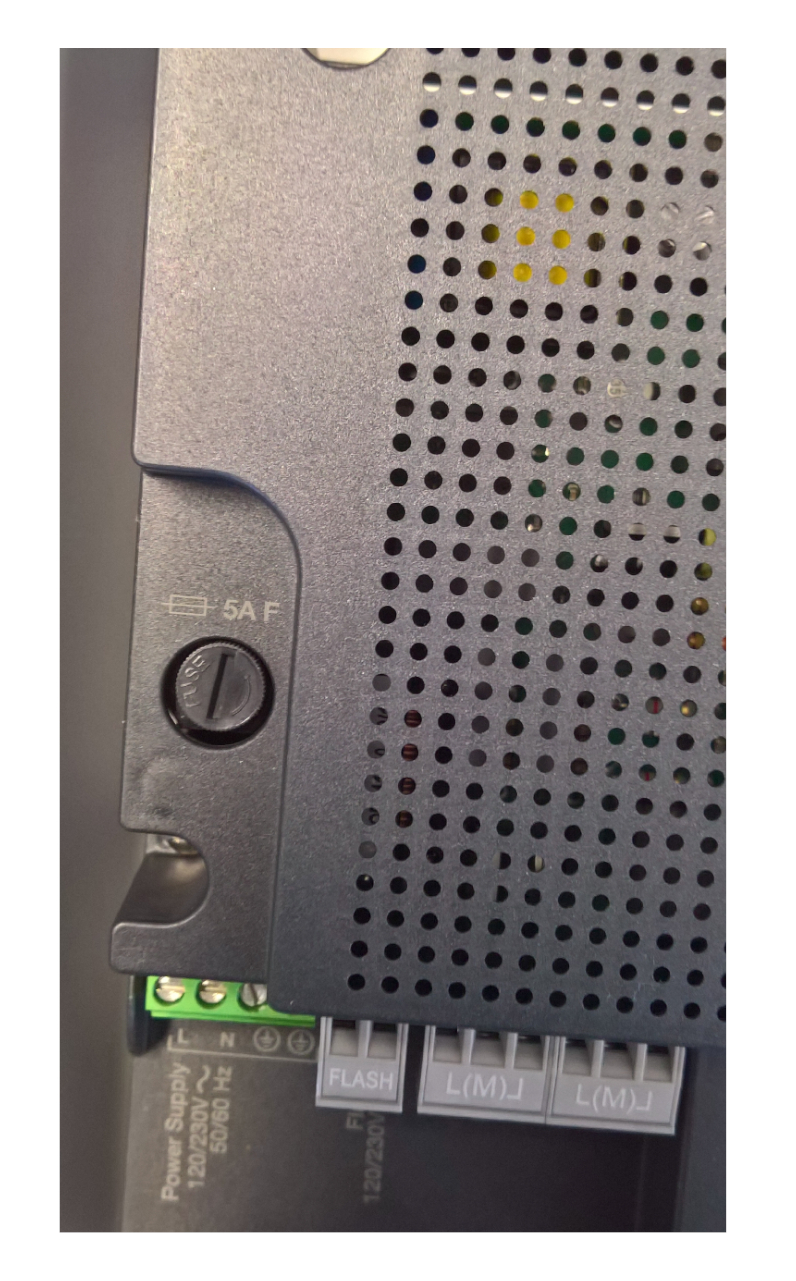

Paveikslėlyje pavaizduota MCA5R30 plokštė: saugiklis A, maitinimas B, FLASH C, varikliai D/E, žemos įtampos gnybtai F/H, Aux PRG J, mygtukai K–M, SM jungtis P ir IBT4N jungtis S. Spustelėkite paveikslėlį, kad jį padidintumėte.
| Gnybtas | Paskirtis | Prijungimas |
|---|---|---|
| L / N / PE | 230 V AC maitinimo įvadas | Apsauginį PE laidą prijunkite ir prie variklių, kaip nurodyta jų instrukcijoje. |
| M1 / M2 | Du 230 V AC varikliai | OPEN – COMMON – CLOSE pagal žymėjimą. Kai variklis vienas, naudokite tik M2. |
| FLASH | Švyturėlis | Komutuojama tinklo įtampa, maks. 21 W; pavyzdžiui NICE ELAC. |
| 1–2 / EL | Elektrinė spyna | 12 V AC, maks. 15 VA. |
| 3 / 4 | Priedai | Gnybtas 3 = 0 V (−), gnybtas 4 = bendras +24 V DC (+); bendra apkrova – ne daugiau kaip 200 mA. |
| 5 / OutSTB | Relinių fotoelementų maitinimas | 24 V, maks. 4 W; budėjimo režimu išjungiama. Tai nėra senosios plokštės OGI. |
| 6–7 | BlueBUS | Du laidai, jungiami lygiagrečiai, poliškumo nėra. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | Relinių fotoelementų režimu; galinių jungiklių režimu – FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 arba STOP | Galinių jungiklių režimu – FCC2; fotoelementų režimu – papildomas STOP. |
| 12 / STOP | Saugos įvestis | NO, NC arba 8,2 kΩ, priklausomai nuo derinio. |
| 13 / SbS | Žingsninis valdymas | NO kontaktas bepotencialis, jungiamas su 4 gnybtu. |
| 14 / OPEN | Atidarymas | NO kontaktas bepotencialis, jungiamas su 4 gnybtu. |
| 15 / CLOSE | Uždarymas | NO kontaktas bepotencialis, jungiamas su 4 gnybtu; funkciją galima pakeisti į dalinį atidarymą. |
Skirta NICE EKS naudokite C–NO kontaktą. Į valdymo įvestis nepaduokite išorinės įtampos. OXIBD anteną junkite tiesiai į imtuvą; antena nėra FLASH švyturio grandinės dalis.
Fotoelementai, fototestas ir STOP
Pasirinkite jungimo schemą pagal tikrąjį fotoelementų tipą ir budėjimo režimo būseną. TX – siųstuvas, RX – imtuvas. EPM turi relinį C–NC kontaktą; EPMB naudoja dviejų laidų BlueBUS jungtį. Kitokio tipo fotoelementų gnybtų numeriai gali skirtis.
Reliniai EPM fotoelementai

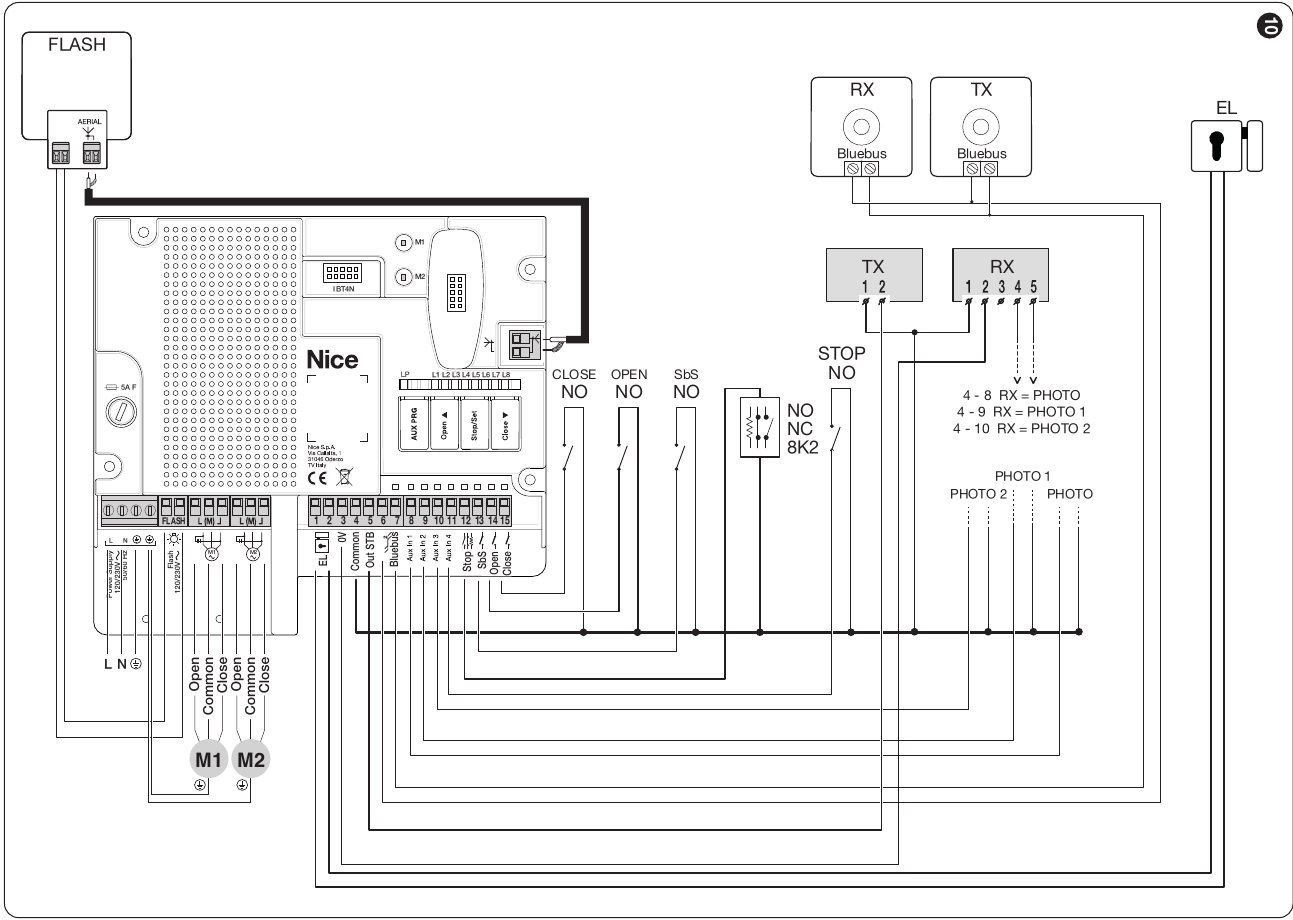

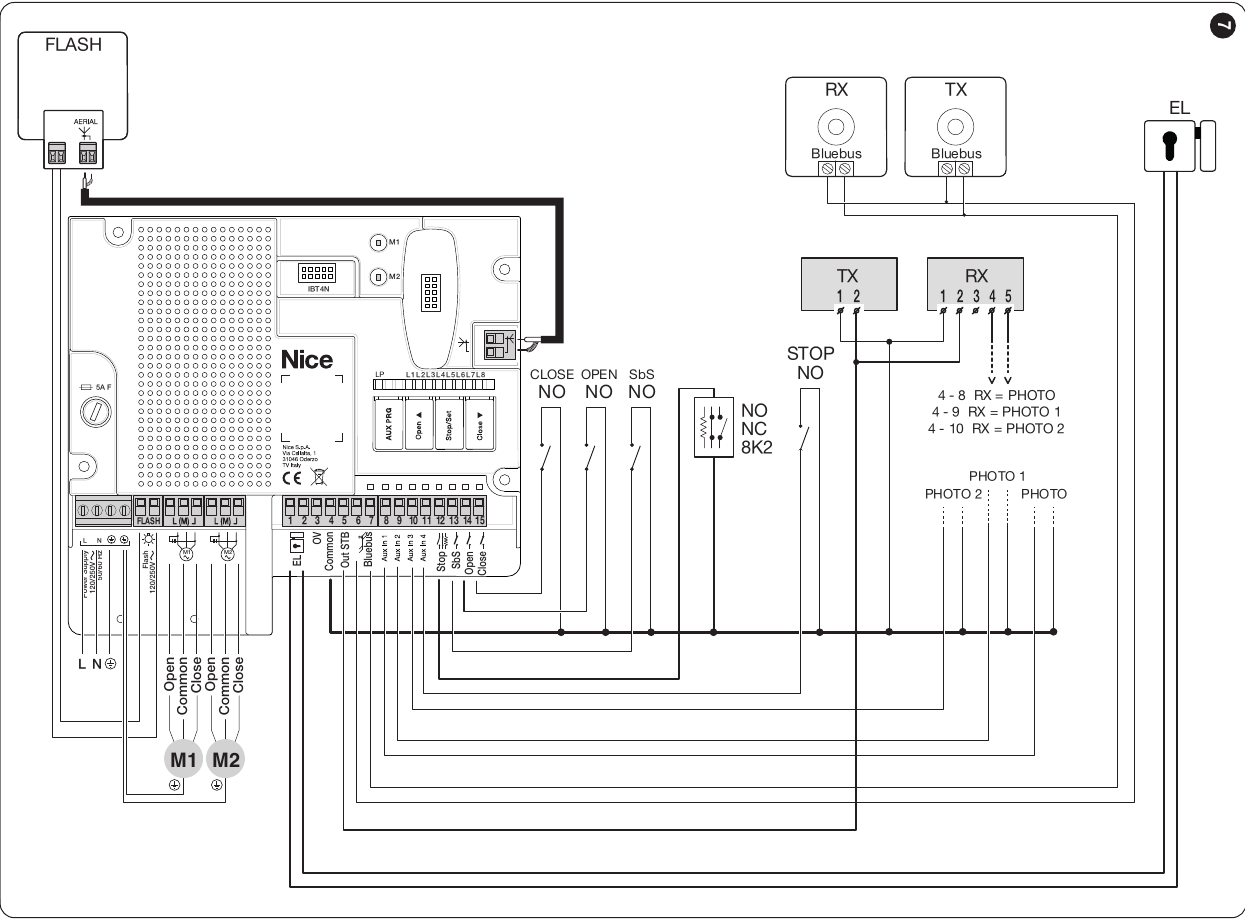

7 pav. NICE: mišrus jungimas, kai budėjimo režimas įjungtas; reliniai fotoelementai maitinami per OutSTB. Spustelėkite, kad padidintumėte paveikslėlį.
Viena EPM pora be fototesto, budėjimo režimas išjungtas: TX ir RX maitinkite iš 3/4 gnybtų; RX kontaktą C–NC junkite tarp 4/COMMON ir 8/PHOTO. NICE EPM atveju naudojamas toks sujungimas:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; sujungti su RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
Kitokio tipo relinių fotoelementų gnybtų numeriai gali skirtis. MCA5R30 5 išėjimas atlieka OutSTB, o ne OGI funkciją.
10 pav. NICE: fototesto jungimas; 5 išėjimas atlieka OutSTB, o ne OGI funkciją. Spustelėkite, kad padidintumėte paveikslėlį.
Norėdami atlikti fototestą pagal 10 pav., prijunkite TX 1 prie MC800 4 gnybto, o TX 2 – prie 5 gnybto. RX ir toliau maitinamas iš 3/4 gnybtų, o jo C–NC kontaktas jungiamas prie pasirinktos PHOTO įvesties. 5 išėjimo nenaudokite kitai apkrovai tuo pačiu metu. Pakeitę jungimą, iš naujo atlikite įrenginių įsiminimą ir patikrinkite fotoelemento veikimą vartams judant.
Aux PRG ir LP: naudojant relinius fotoelementus, LP turi šviesti; naudojant AUX įvestis kaip galinius jungiklius, ji turi būti išjungta. Nenaudojamas AUX įvestis palikite laisvas. Perjungę patikrinkite galutinę LP būseną ir iš naujo atlikite įrenginių įsiminimą.
BlueBUS ir adresavimas
BlueBUS fotoelementus dviem laidais prijunkite prie 6–7 gnybtų; poliškumo paisyti nereikia. Jei AUX1–4 naudojamos pavarų galiniams jungikliams, nustatykite Aux PRG taip, kad LP nešviestų: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 ir AUX4/11 = FCC2. Galinių jungiklių kontaktus junkite su bendru 4 gnybtu; nenaudojamas įvestis palikite laisvas.

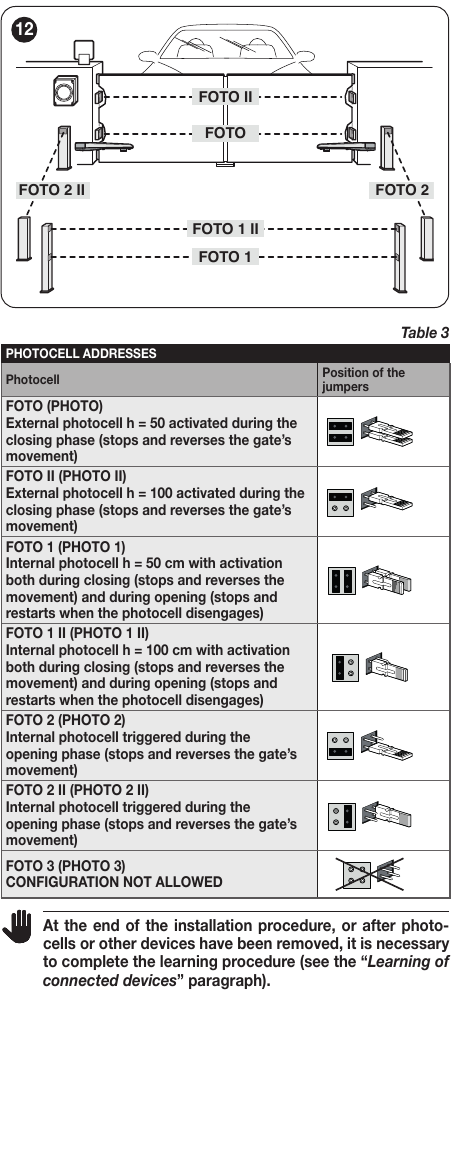

Originali 3 lentelė su trumpiklių padėtimis: vienos poros TX ir RX nustatomas tas pats adresas, o kitai porai – kitas adresas. Spustelėkite, kad padidintumėte paveikslėlį.
| Adresas | Reakcija |
|---|---|
| FOTO / FOTO II | Uždarymo metu sustoja ir pakeičia judėjimo kryptį. |
| FOTO 1 / FOTO 1 II | Uždarymo metu sustoja ir pakeičia kryptį; atidarymo metu sustoja, o spinduliui atsivėrus tęsia judėjimą. |
| FOTO 2 / FOTO 2 II | Atidarymo metu sustoja ir pakeičia judėjimo kryptį. |
| FOTO 3 | MC800 plokštei ši konfigūracija neleidžiama. |
BlueBUS apkrova gali būti ne didesnė kaip 15 apkrovos vienetų; tai nebūtinai reiškia 15 fotoelementų porų. Pridėję arba pakeitę įrenginį, iš naujo paleiskite įsiminimo procedūrą.
STOP įvesties jungimas
| Įrenginiai | Jungimas |
|---|---|
| Keli NO kontaktai | Lygiagrečiai. |
| Keli NC kontaktai | Nuosekliai. |
| Du 8,2 kΩ saugos kraštai | Lygiagrečiai; jei įrenginių daugiau nei du, jungti kaskadiškai, naudojant vieną galinį 8,2 kΩ rezistorių. |
| NO + NC | Pagal NICE 2 lentelę – lygiagrečiai, 8,2 kΩ rezistorių jungiant nuosekliai su NC; taip pat galima derinti NO, NC ir 8,2 kΩ saugos kraštą. |
Įsimindama STOP įvestis įrašo prijungtą būseną. Vėliau pasikeitus būsenai, vartai sustoja ir trumpai pajuda atgal. Neužtrumpinkite įvesties vietoj to, kad pašalintumėte gedimą.
Supaprastinta MC800/MCA5R30 jungimo ir nustatymo procedūra
Šioje procedūroje aprašoma MCA5R30 plokštė su viena relinių EPM fotoelementų pora, prijungta prie PHOTO įvesties ir saugančia uždarymo metu. Naudodami BlueBUS arba kelias poras, vadovaukitės atitinkama schema aukščiau.
0 žingsnis. Laidų prijungimas
Prijunkite L/N/PE maitinimą, 230 V AC variklius M1/M2, kondensatorius ir švyturėlį pagal plokštės gnybtus. Naudojant vieną vartų varčią, M1 lieka neprijungtas. Prijunkite fotoelementus pagal pasirinktą režimą aukščiau; jei EPM naudojama be fototesto ir išjungus budėjimo režimą „Standby“, prijunkite 3/4 prie TX/RX, o RX kontaktą 4–5 – tarp 4/COMMON ir 8/PHOTO.
1 žingsnis. Atstatykite nustatymus tik sąmoningai grąžindami gamyklinius nustatymus
Naują sistemą prijungus, valdymo bloko nereikia „dėl visa ko“ atstatyti į pradinius nustatymus. Jei norite ištrinti savo nustatymus, naudokite nustatymų atkūrimo procedūrą ir vėl išmokykite įrenginius bei eigos trajektoriją.
2 žingsnis. Pasirinkite AUX ir „Standby“ režimus
MCA5R30 plokštėje yra mygtukas Aux PRG. Naudojant relines fotoelektrines užtvaras, patikrinkite, ar LP šviečia; kai AUX naudojamas kaip galinis jungiklis, LP turi būti užgesusi. Relinio jungimo atveju pasirinkite schemą pagal tai, ar įjungtas, ar išjungtas „Standby“ režimas. Vien pasirinkus AUX, tinkamas TX/RX maitinimas neužtikrinamas.
Įjungus maitinimą, žalias „BlueBUS“ šviesos diodas turi reguliariai mirksėti maždaug kartą per sekundę, fotoelementų indikatoriai turi rodyti veikimą, o FLASH švyturėlis turi būti išjungtas. Jei kuri nors patikra nepavyksta, prieš mokymą patikrinkite jungtis.
3 žingsnis. Prijungtų įrenginių atpažinimas
Laikykite nuspaudę „Open“ + „Stop/Set“ ir atleiskite mygtukus, kai maždaug po 3 s L1/L2 pradės greitai mirksėti. Baigus L1/L2 turi užgesti, o STOP turi šviesti. Atlikite atpažinimo procedūrą net ir neprijungę įrenginių prie „BlueBUS“/STOP; pakeitę priedus, ją pakartokite.
4 žingsnis. Vartų sąvarų judėjimo atpažinimas

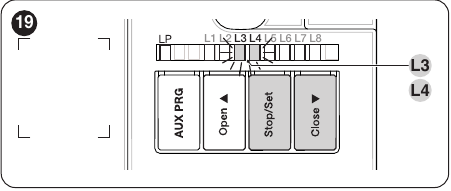

Mygtukai ir L3/L4 šviesos diodai, naudojami mokant eigos trajektorijos. Spustelėkite paveikslėlį, kad jį padidintumėte.
Atblokuotas sąvaras perkelkite maždaug į eigos vidurį, pavaras vėl užblokuokite ir prieš mokymą patikrinkite variklio galią (II/L6 lygis). Laikykite nuspaudę „Stop/Set“ + „Close“ ir atleiskite, kai maždaug po 3 s L3/L4 pradės greitai mirksėti. Valdymo blokas paeiliui uždarys M1 ir M2, atidarys M2 ir M1, o galiausiai uždarys M1 ir M2. Sėkmingai atlikus procedūrą, L3/L4 užges.
Jei kuri nors sąvara užuot užsidariusi pradeda atsidaryti, nutraukite mokymą mygtuku „Open“ arba „Close“. Atjungę maitinimą, sukeiskite atitinkamo variklio du darbinius krypties laidus; COMMON ir PE palikite nepakeistus. Naudojant 230 V AC, tai nėra „poliškumo sukeitimas“. Tada pakartokite mokymą. Fotoelementas arba STOP gali nutraukti mokymą.
5 žingsnis. Nuotolinio valdymo pultelis ir veikimo patikra
Suporuokite pagal faktiškai įmontuotą SMXI, OXI ar kitą suderinamą imtuvo modulį. Esama SMXI procedūra pateikta skyriuje apie radijo valdymą; dėl jos nereikia atstatyti valdymo bloko į pradinius nustatymus. Patikrinkite OPEN, CLOSE, STOP, abi judėjimo kryptis ir fotoelementų reakciją.
Galinių padėčių ir lėtinimo nustatymas rankiniu būdu

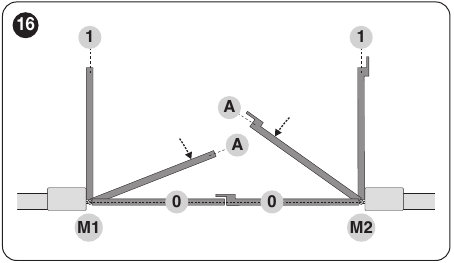

R30 naudoja padėtis 0, A ir 1. Visas rankinis mokymas paleidžiamas L3/L4 greitai mirksint trumpai paspaudus „Stop/Set“; norint mokyti tik pasirinktas padėtis mišriuoju būdu, reikia prieš tai atlikti automatinį mokymą. Tašką A galima nustatyti tik užfiksavus atitinkamos sąvaros atidarymo padėtį.
Originalus NICE 16 pav. Spustelėkite paveikslėlį, kad jį padidintumėte.
Visas rankinis mokymas
Vartai turi stovėti, pavaros turi būti užblokuotos darbui, o prijungti įrenginiai jau turi būti atpažinti. Vienu metu paspauskite „Stop/Set“ + „Close“, maždaug po 3 s atleiskite, kai L3/L4 pradės greitai mirksėti, tada trumpai paspauskite „Stop/Set“. Pradės mirksėti padėties indikatorius L1. Trumpai paspaudus „Open“ arba „Close“ perjungiamas mirksintis šviesos diodas; laikant nuspaustą „Open“ arba „Close“, juda atitinkama sąvara. Kiekvienoje norimoje padėtyje laikykite nuspaudę „Stop/Set“ bent 3 s. Po 2 s atitinkamas šviesos diodas pradės šviesti nuolat; atleidus mygtuką, pradės mirksėti kitas. Tarp nuoseklių paspaudimų nedarykite ilgesnės nei 10 s pertraukos, nes kitaip procedūra bus baigta ir išsaugoti iki tol atlikti pakeitimai.
| Eilė / šviesos diodas | Ką nustatyti | Kaip patvirtinti |
|---|---|---|
| 1 / L1 | M1 perkelti į visiškai uždarytą padėtį 0 | Laikykite „Stop/Set“ bent 3 s; tada mirksės L2. |
| 2 / L2 | M2 perkelti į visiškai uždarytą padėtį 0 | Laikykite „Stop/Set“ bent 3 s; tada mirksės L5. |
| 3 / L5 | M2 perkelti į tašką A, kuriame uždarant pradedama lėtinti eiga | Laikykite „Stop/Set“ bent 3 s; tada mirksės L6. |
| 4 / L6 | M1 perkelti į tašką A, kuriame uždarant pradedama lėtinti eiga | Laikykite „Stop/Set“ bent 3 s; tada mirksės L7. |
| 5 / L7 | M2 perkelti į visiškai atidarytą padėtį 1 | Laikykite „Stop/Set“ bent 3 s; tada mirksės L8. |
| 6 / L8 | M1 perkelti į visiškai atidarytą padėtį 1 | Laikykite „Stop/Set“ bent 3 s ir atleiskite mygtuką. |
Gamintojas nurodo, kad taškus A galima nustatyti tik užfiksavus atidarymo padėtis. Jei pirmą kartą mokant rankiniu būdu plokštė jų dar neužfiksavo, pirmiausia išsaugokite L7/L8, o tada pakartokite procedūrą L5/L6 padėtims nustatyti. Kai naudojama viena sąvara, nustatomos tik L2, L5 ir L7 padėtys. Baigę mokymą, atlikite visą atidarymo ir uždarymo ciklą; atidarant sąvaros turi sustoti likus keliems centimetrams iki mechaninio ribotuvo, o uždarant atsiremti į uždarymo ribotuvą.
Mišrus išmoktų padėčių tikslinimas
Pirmiausia turi būti sėkmingai atliktas automatinis mokymas. Tada laikykite nuspaudę „Stop/Set“ + „Close“ ir atleiskite mygtukus, kai pradės mirksėti L1. Trumpai paspausdami „Open“/„Close“ pasirinkite padėties šviesos diodą, laikydami nuspaudę perkelkite sąvarą, o padėtį išsaugokite bent 3 s laikydami nuspaudę „Stop/Set“. Taip pat nustatykite kitas padėtis. Pakeitę nustatymus, išbandykite visą vartų ciklą.
„Standby“ režimas
MC800 su MCA5R30 plokšte turi energiją taupantį „Standby“ režimą. Kai režimas įjungtas, valdymo blokas pereina į jį praėjus maždaug 5 minutėms po tinkamai užbaigto judesio; jei sistema dar nesukonfigūruota – maždaug po 10 minučių. Šiuo režimu išjungiamas „OutSTB“ išėjimas, o tinkamai prijungto valdymo bloko energijos sąnaudos sumažėja iki mažiau nei 0,5 W, neįskaitant priedų. Relines fotoelektrines užtvaras prijunkite atsižvelgdami į tai, ar „Standby“ režimas įjungtas, ar išjungtas.
Įjungus maitinimą, trys L1–L8 šviesos diodų blyksniai patvirtina, kad „Standby“ režimas įjungtas. Norėdami pakeisti režimą, vienu metu laikykite nuspaudę „Open“ + „Stop/Set“ + „Close“ ir atleiskite per trečią blyksnį; įjungus režimą L1–L8 vėl sumirksės tris kartus, o išjungus – ne. Pakeitę nustatymą patikrinkite jungtis ir išbandykite fotoelementus.
Funkcijų ir parametrų programavimas
Vartams stovint, laikykite nuspaudę „Stop/Set“, kol pradės mirksėti L1. „Open“/„Close“ leidžia pasirinkti elementą. I lygyje trumpai paspaudus „Stop/Set“ pakeičiama būsena: trumpas blyksnis = OFF, ilgas = ON. Gamykliniai I lygio funkcijų nustatymai – išjungta. Tarp nuoseklių mygtukų paspaudimų nedarykite ilgesnės nei 20 s pertraukos; baigę palaukite apie 10 s, kol režimas bus išjungtas.
I lygis – funkcijos ON/OFF
| Šviesos diodas – funkcija | ON ir OFF būsenos |
|---|---|
| L1 – automatinis uždarymas | ON: vartams atsidarius, skaičiuojamas pauzės laikas ir vartai uždaromi. OFF (gamyklinis nustatymas): pusiau automatinis režimas. |
| L2 – uždarymas suveikus fotoelementui | ON: kai L1 įjungta, suveikus fotoelementui pauzė sutrumpinama iki 5 s; net ir išjungus L1, suveikus fotoelementui gali būti pradėtas uždarymas, praėjus nustatytam pauzės laikui. OFF (gamyklinis nustatymas): šios funkcijos nėra. |
| L3 – visada uždaryti | ON: atkūrus maitinimą, 10 s tikrinama, ar vartai atidaryti, o po 5 s įspėjamojo mirksėjimo jie uždaromi. OFF (gamyklinis nustatymas): vartai lieka esamoje padėtyje. |
| L4 – prispaudimas spynai | ON: prieš atidarymą trumpai prispaudžia vartus uždarymo kryptimi. OFF (gamyklinis nustatymas): vartai neprispaudžiami. |
| L5 – FLASH kaip apšvietimas | ON: FLASH išėjimas pakeičiamas į pagalbinio apšvietimo išėjimą. OFF (gamyklinis nustatymas): FLASH valdo švyturėlį. |
| L6 – įspėjamasis mirksėjimas prieš judėjimą | ON: švyturėlis mirksi 3 s prieš vartams pradedant judėti. OFF (gamyklinis nustatymas): švyturėlis pradeda mirksėti kartu su judėjimu. |
| L7 – CLOSE kaip Partial Open 1 | ON: CLOSE įvestis sukelia dalinį atidarymą. OFF (gamyklinis nustatymas): įvestis uždaro. |
| L8 – Slėgio palaikymas | ON: tinkamoms hidraulinėms pavaroms po 4 val. uždarymo slėgis atkuriamas trumpam uždarant. OFF (gamyklinis nustatymas): slėgis neatkuriamas. |
II lygis – parametrų reikšmės
Pasirinkite parametro įvesties LED indikatorių, tada palaikykite Stop/Set apie 3 s, kol užsidegs esamos reikšmės LED indikatorius. Vis dar laikydami Stop/Set, mygtuku Open/Close pasirinkite naują reikšmės LED indikatorių. Atleidę palaukite, kol bus grįžta į įprastą režimą. Įvesties LED indikatorius ir reikšmės LED indikatorius reiškia skirtingus dalykus. Paryškinta reikšmė yra gamyklinis numatytasis nustatymas.
| Įvesties LED indikatorius – parametras | Nustatymo LED indikatorius – reikšmė |
|---|---|
| L1 – Pauzės trukmė Laikas iki automatinio uždarymo. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Žingsninis režimas SbS, OPEN, CLOSE komandų ir nuotolinio valdymo pulto seka; pasirinkus L4, L5, L7 ir L8, keičiasi ir OPEN bei CLOSE veikimas. |
L1 – atidaryti–sustabdyti–uždaryti–sustabdyti L2 – atidaryti–sustabdyti–uždaryti–atidaryti L3 – atidaryti–uždaryti–atidaryti–uždaryti L4 – daugiabučio režimas L5 – daugiabučio režimas 2 L6 – žingsninis režimas 2; trumpa komanda iš dalies atidaro vartus L7 – valdymas laikant nuspaustą L8 – pusiau automatinis atidarymas, uždarymas laikant nuspaustą |
| L3 – Atidarymo uždelsimas Varčių atidarymo delsos trukmė, išreikšta veikimo laiko dalimi. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Uždarymo uždelsimas Varčių uždarymo delsos trukmė, išreikšta veikimo laiko dalimi. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Laikų subalansavimas Keičia uždarymo trukmę, palyginti su atidarymo trukme. Pradinę reikšmę nustatykite pagal konkrečios plokštės LED indikatorių. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Variklių galia Abiejų variklių galia; prieš ją didindami patikrinkite mechaninę dalį. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Įsibėgėjimo trukmė Įsibėgėjimo trukmė judėjimo pradžioje. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Dalinis atidarymas Partial Open 1 komandos veikimo diapazonas. Kai naudojamos abi varčios, dalis apskaičiuojama pagal mažesnį nustatytą atidarymo dydį. |
L1 – M2 iki ¼ L2 – M2 iki ½ L3 – M2 iki ¾ L4 – visas M2 atidarymas L5 – abi varčios iki ¼ L6 – abi varčios iki ½ L7 – abi varčios iki ¾ L8 – abi varčios iki mažesniojo pilno atidarymo |
Pasirinkus L2/L4 (daugiabučio režimą), atidarant SbS arba OPEN komanda nieko nekeičia, o CLOSE pakeičia judėjimo kryptį; uždarant SbS arba OPEN pakeičia judėjimo kryptį, o CLOSE nieko nekeičia. L2/L5 veikia panašiai, tačiau ilgiau nei 2 s laikoma komanda sukelia STOP. Pasirinkus L2/L6, trumpa, iki 2 s trunkanti komanda iš dalies atidaro vartus; L2/L7 reikia nuolat laikyti komandą, o L2/L8 – laikyti nuspaudus uždarant.
Parametro II/L5 atveju numatytosiomis reikšmėmis pažymėtos dvi reikšmės: L4 = 40 % ir L5 = 60 %. Prieš keisdami nustatymą patikrinkite, kuris reikšmės LED indikatorius iš tikrųjų šviečia konkrečioje plokštėje.
60 s pavyzdys: įjunkite I lygio / L1 ir ties II lygio / L1 pasirinkite L5 reikšmę. Jei po fotoelemento suveikimo aktyvi L2, pauzė gali sutrumpėti.
Nuotolinio valdymo pultai ir techninės priežiūros programatoriai
Esamos sistemos SMXI arba OXI imtuvą galima palikti, jei jis suderinamas su naudojamais nuotolinio valdymo pultais. Kištukinį imtuvą montuokite atjungę maitinimą. Naudodami naują imtuvą, vadovaukitės jo instrukcija; vien to, kad pultai veikia tuo pačiu dažniu, nepakanka.

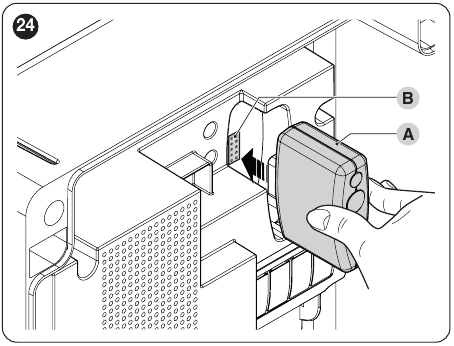

24 pav. NICE. Spustelėkite paveikslėlį, kad jį padidintumėte.
| SMXI/SMXIS arba OXI imtuvo išėjimas 1/2 režimu | Valdymo bloko komanda |
|---|---|
| 1 | SbS – žingsninis režimas |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
Jei naudojate esamą SMXI: įjungę I režimą, bent 3 s laikykite nuspaudę imtuvo mygtuką, kol užsidegs LED indikatorius, tada per 10 s bent 2 s laikykite nuspaudę nuotolinio valdymo pulto mygtuką. Trys mirktelėjimai patvirtina, kad įrašyta. Vienai konkrečiai komandai naudokite atitinkamą II režimą imtuve; šios procedūros automatiškai netaikykite OXI ar OXIBD.
NICE OXIBD montuojamas į SM jungtį; antena jungiama tiesiai prie imtuvo. Nuotolinio valdymo pultą NICE ON3EBD susiekite pagal naudojamo imtuvo instrukciją. Toliau pateiktoje lentelėje nurodytos papildomos komandos taikomos OXI/OXIFM/OXIT/OXITFM imtuvams. Naudodami OXIBD vadovaukitės jo instrukcija.
Išplėstinis OXI/OXIFM/OXIT/OXITFM imtuvų II režimas: komandos numerį mygtukui priskirkite pagal konkretaus imtuvo instrukciją. Toliau pateiktoje lentelėje OXIBD režimas neaprašytas.
| Nr. | Komanda | Poveikis |
|---|---|---|
| 1 | SbS | Žingsninis valdymas. |
| 2 | Dalinis atidarymas 1 | Dalinis atidarymas pagal II/L8 lygio parametrą. |
| 3 | OPEN | Atidarymas. |
| 4 | CLOSE | Uždarymas. |
| 5 | STOP | Judėjimo sustabdymas. |
| 6 | SbS daugiabučio režimu | Komanda daugiabučio režimu. |
| 7 | SbS su aukštu prioritetu | Komandą priima ir užrakinta automatika. |
| 8 | Dalinis atidarymas 2 | M2 varčia atsidaro iki pusės. |
| 9 | Dalinis atidarymas 3 | Abi varčios atsidaro iki pusės. |
| 10 | Atidaryti ir užrakinti | Atidarius užblokuojamos kitos įprastos komandos. |
| 11 | Uždaryti ir užrakinti | Uždarius užblokuojamos kitos įprastos komandos. |
| 12 | Užrakinti automatiką | Sustabdomas judėjimas ir užblokuojamos kitos įprastos komandos. |
| 13 | Atrakinti automatiką | Atkuriamas įprastas valdymas. |
| 14 | Laikmačiu valdoma šviesa | Įjungiama pagalbinė šviesa, kuri išsijungia po nustatyto laiko. |
| 15 | Apšvietimas ON/OFF | Pakaitomis įjungiama ir išjungiama pagalbinė šviesa. |
BusT4 ir programavimas

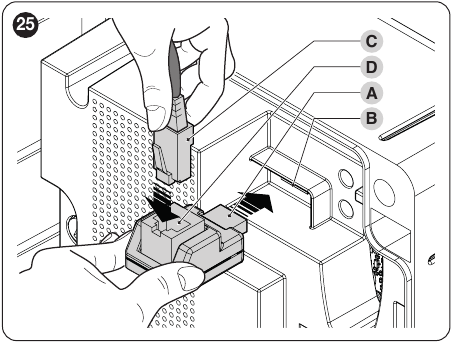

NICE IBT4N montuojamas į plokštės jungtį, kai maitinimas išjungtas. Leidžia prijungti NICE OVIEW pagal jo instrukciją. Naudodami modulį NICE BIDIWIFI pagal aktualią modulio instrukciją patikrinkite MCA5R30 suderinamumą ir galimas funkcijas.
25 pav. NICE. Spustelėkite, kad padidintumėte vaizdą.
Diagnostika ir trikčių šalinimas
Atsiradus klaidai užsirašykite, kiek kartų raudonai sumirksi BlueBUS, ir kitų šviesos diodų būseną. Du greiti žali blyksniai reiškia įvesties būsenos pasikeitimą arba gautą komandą. Kai aktyvus budėjimo režimas, po neveikimo dalis indikatorių gali būti išjungti.

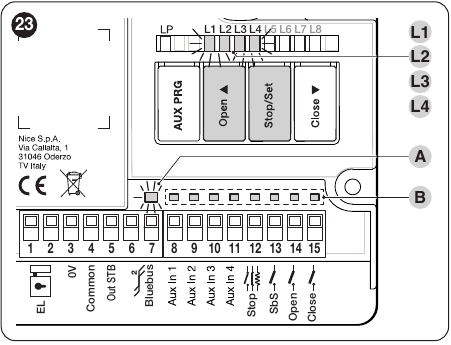

23 pav. NICE pažymėti BlueBUS, STOP ir būsenos šviesos diodai. Spustelėkite, kad padidintumėte vaizdą.
| Požymis / kodas | Patikra ir sprendimas |
|---|---|
| 1 raudonas blyksnis | Pasikeitė BlueBUS konfigūracija – patikrinkite adresus ir pakartokite įrenginių registravimą. |
| 2 raudoni blyksniai | Fotoelementas blokuoja judėjimą – patikrinkite kliūtis, kryptį, maitinimą ir jungtis. |
| 4 raudoni blyksniai | STOP – patikrinkite saugos įtaisą ir laidus. |
| 5 raudoni blyksniai | Vidinių parametrų klaida; palaukite 30 s ir bandykite duoti komandą, o klaidai pasikartojus kreipkitės į techninę priežiūrą. |
| 7 raudoni blyksniai | Elektros gedimas; L1 = suveikusi apsauga / atjungtas variklis, L2 = netinkamai išmoktas galinis jungiklis, L3 = aptiktas neišmoktas galinis jungiklis, L4 = bendroji anomalija. |
| 8 raudoni blyksniai | Nuolatinė komanda – patikrinkite mygtuką arba relę. |
| 9 raudoni blyksniai | Automatika užrakinta komanda; atrakinkite atitinkama komanda. |
| Plokštės šviesos diodai | Reikšmė / pirminė patikra |
|---|---|
| BlueBUS žaliai mirksi 1 k./s | Įprastas veikimas. |
| BlueBUS nuolat nešviečia / šviečia | Maitinimas, saugiklis arba plokštės gedimas. |
| STOP nedega | Aktyvus arba sugedęs STOP. |
| SbS / OPEN / CLOSE šviečia | Atitinkama įvestis aktyvi; jei būsena nuolatinė, nors komandos nėra, tai paaiškina blokavimą. |
| LS1/LS2 OPEN/CLOSE | Jei prijungti galiniai jungikliai, jų būsenas vertinkite pagal jungimo schemą ir AUX režimą; būsenos pokytis turi atitikti judėjimą. |
| L1 + L2 lėtai mirksi | Užregistruokite įrenginius. |
| L3 + L4 lėtai mirksi | Užregistruokite eigą arba patikrinkite, ar nepasikeitė plokštės nustatymai. |
5 A F saugiklis
MCA5R30 plokštėje yra greito veikimo 5 A F saugiklis. Prieš tikrindami atjunkite maitinimą ir keiskite tik tokio paties tipo saugikliu.
Ant dangtelio pažymėta 5 A F. Spustelėkite, kad padidintumėte paveikslėlį.
Centrinio valdymo bloko atminties ištrynimas
Atstačius nustatymus ištrinami individualūs parametrai; tai nėra privalomas pirmas veiksmas jungiant naują įrenginį. Laikykite nuspaudę Open + Close, kol pradės mirksėti L1/L2, tada atleiskite. Iš naujo nustatykite AUX režimą, išmokykite įrenginius ir eigą, peržiūrėkite individualius parametrus ir atlikite bandymus. Įkišamojo imtuvo atminčiai taikoma atskira procedūra.
Laikinas judėjimas sugedus saugos įtaisui
Jei sugedus saugos įėjimui įrenginys nepriima įprastos komandos, gamintojas leidžia laikinai judinti vartus nuolat laikant nuspaustą valdymo mygtuką: duokite komandą, per 3 s ją pakartokite ir laikykite mygtuką nuspaustą. Maždaug po 2 s vartai juda tik tol, kol laikomas nuspaustas mygtukas. Tada pašalinkite gedimo priežastį ir dar kartą išbandykite saugos įtaisus.
Techniniai duomenys ir patikra
| Parametras | MCA5R30 / MC800R30 |
|---|---|
| Valdymo bloko maitinimas | 120–250 V AC, 50/60 Hz; mūsų elektros tinkle – 230 V AC. |
| Vardinė įėjimo galia | 900 W. |
| Energijos sąnaudos budėjimo režimu | Mažiau nei 0,5 W be priedų, kai prijungta pagal originalią schemą. |
| Varikliai | Viena arba dvi suderinamos 230 V AC pavaros. |
| FLASH | Prie tinklo įtampos jungiamas švyturėlis, maks. 21 W. |
| EL | Elektrinė spyna, 12 V AC, maks. 15 VA. |
| OutSTB | 24 V, maks. 4 W; budėjimo režimu išjungiama. |
| BlueBUS | Ne daugiau kaip 15 apkrovos vienetų. |
| Darbinė temperatūra / apsaugos klasė | −20–+55 °C / IP54, jei korpusas nepažeistas. |
| Korpuso matmenys ir svoris | 310 × 232 × 122 mm; 4,1 kg. |
Nustatę patikrinkite atidarymą, uždarymą ir sustabdymą kiekviena naudojama komanda. Kiekvieną fotoelementų porą ir kiekvieną STOP įtaisą tikrinkite atskirai, taip pat vartams judant; patikrinkite vartų varčių eilės tvarką ir atramas. Nutrūkus maitinimui, atblokuokite pačias pavaras pagal jų instrukciją.
Automatiką tikrinkite bent kas 6 mėnesius. Kreipiantis dėl techninės priežiūros, nurodykite MCA5R30 ir variklių žymėjimus, pridėkite gnybtų nuotrauką, LED būseną ir BlueBUS raudonų mirksnių skaičių.
Toliau pateiktas PDF skirtas senesnei MCA5 plokštei su OGI ir Photo PRG. Pristatoma MCA5R30 plokštė turi OutSTB ir Aux PRG; ją jungdami ir nustatydami naudokite aukščiau šiame puslapyje pateiktas procedūras.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
