7–10 m pravažiavimo angai skirtų konsolinių stumdomųjų vartų instrukcija

Techninis vadovas · gamyba savo jėgomis · konsoliniai vartai

Praktinis vadovas vartams, kurių pravažiavimo angos plotis 7,0–10,0 m: du betoniniai pamatai, kabeliai, vežimėliai, kreipiančioji, pavara, prijungimas ir techniniai brėžiniai.

Konsolinių stumdomųjų vartų su pravažiavimo anga, laikančiuoju C profiliu, vežimėliais, atsvara ir pavara apžvalga

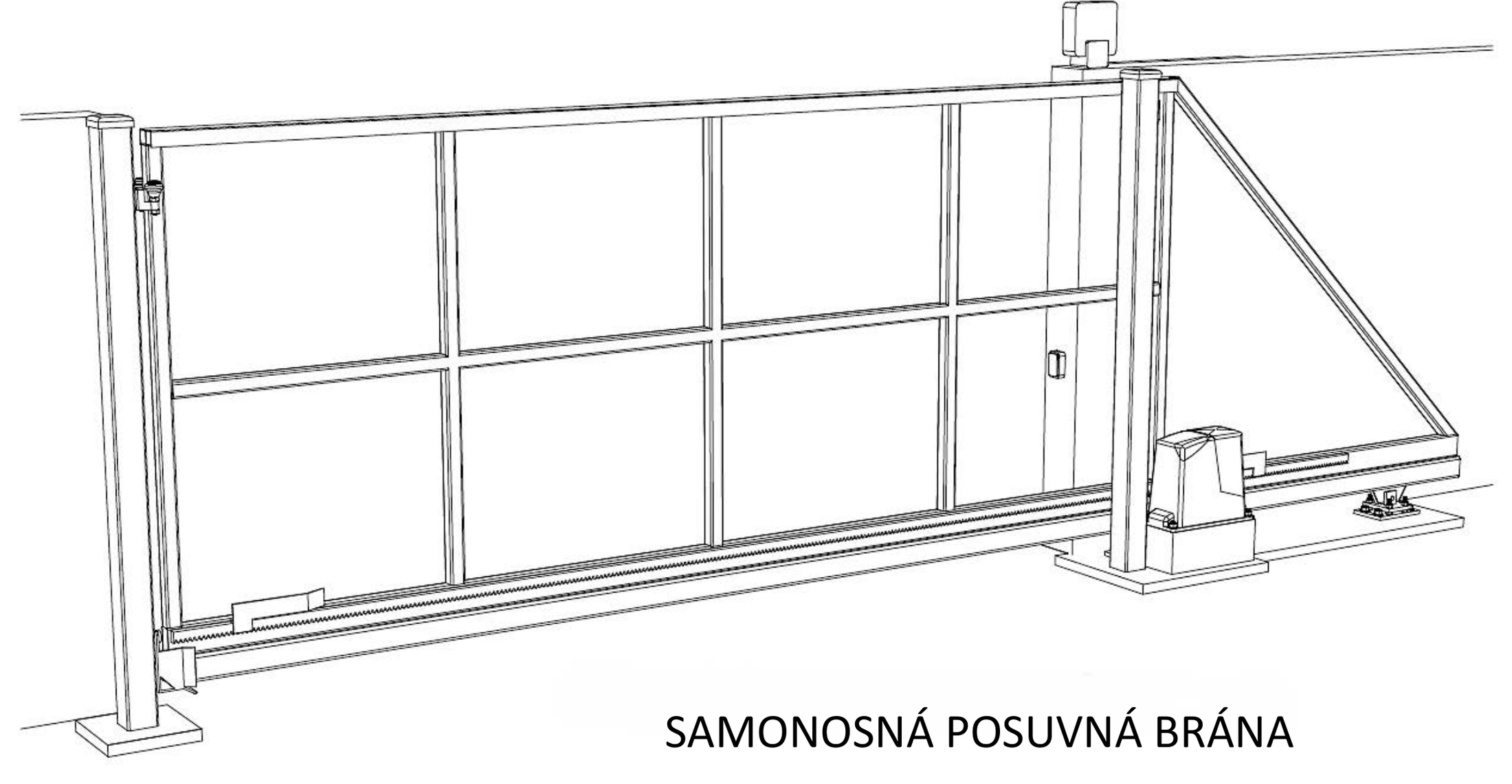

Pagrindinės konsolinių stumdomųjų vartų dalys. Spustelėkite, kad atidarytumėte visos raiškos brėžinį.

Konsoliniai vartai 7,0–10,0 m pravažiavimo angai

Esant platesnei pravažiavimo angai, reikia suderinti vartų varčios ilgį ir svorį, atsvarą, laikantįjį C profilį, vežimėlių ratukų skaičių, užpildą, kreipiančiąją, pamatus ir pavarą. Toliau pateikiama eiga prasideda statybos paruošiamaisiais darbais ir tęsiama tokia tvarka, kokia iš tikrųjų paruošiamos atskiros dalys.

Ką išmatuoti ir pasirinkti prieš gamybą

Erdvė

  • laisvas pravažiavimo angos plotis ŠP,
  • vartų atitraukimo pusė ir kryptis,
  • laisva vieta visai vartų varčiai, įskaitant atsvarą,
  • reljefo aukščio pokyčiai per visą judėjimo kelią.

Konstrukcija

  • rėmo aukštis ir užpildo tipas,
  • pačios konstrukcijos svoris, užpildo svoris ir vėjo apkrova,
  • C profilis ir vežimėliai, parinkti konkrečiai apkrovai.

Pamatai

  • vieta dviem atskiriems pamatams,
  • atstumas X pagal vartų plotį ir vežimėlio tipą,
  • montavimo plokščių ir apsauginių vamzdžių vietos.

Valdymas

  • rankinis arba elektrinis valdymas,
  • pavaros, fotoelementų ir įspėjamosios lempos vieta,
  • elektros tiekimas ir valdymo būdas.

1. Betoniniai pamatai ir montavimo plokščių vieta

Pradiniame brėžinyje vartams, kurių plotis viršija 6,5 m, numatyti du atskiri pamatai. Arčiau pravažiavimo angos esančio pamato ilgis – 1 000 mm, kito – 1 400 mm, o tarpas tarp jų – X. Todėl bendras komplekto ilgis yra 2 400 + X.

Mažiausias kiekvieno pamato plotis: 500 mm.
Mažiausias gylis: 800 mm. Rekomenduojamas atstumas Y nuo sienelės: 50–100 mm.

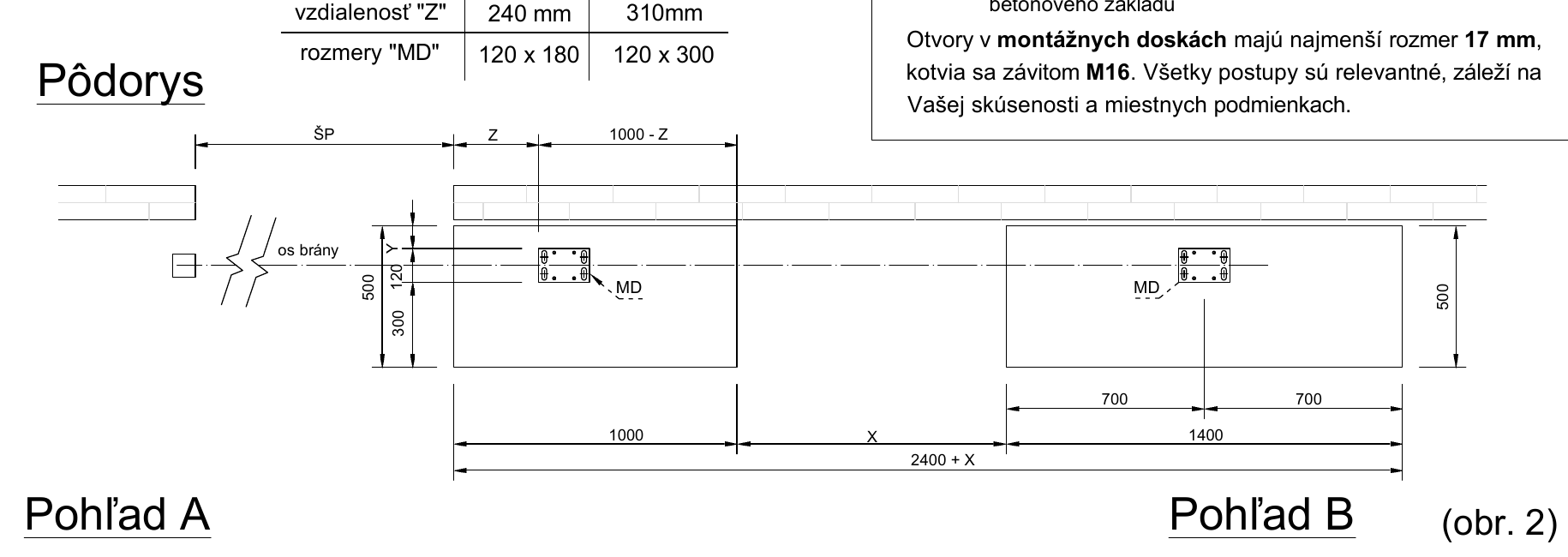

Dviejų betoninių pamatų ir vežimėlių išdėstymo planas

Dviejų betoninių konsolinių vartų pamatų, skirtų vartams, kurių plotis viršija 6,5 metro, planas su 1000, X ir 1400 milimetrų matmenimis bei montavimo plokštėmis
Pamatų, atstumo X ir montavimo plokščių planas. Spustelėkite, kad atidarytumėte visą pradinį puslapį.

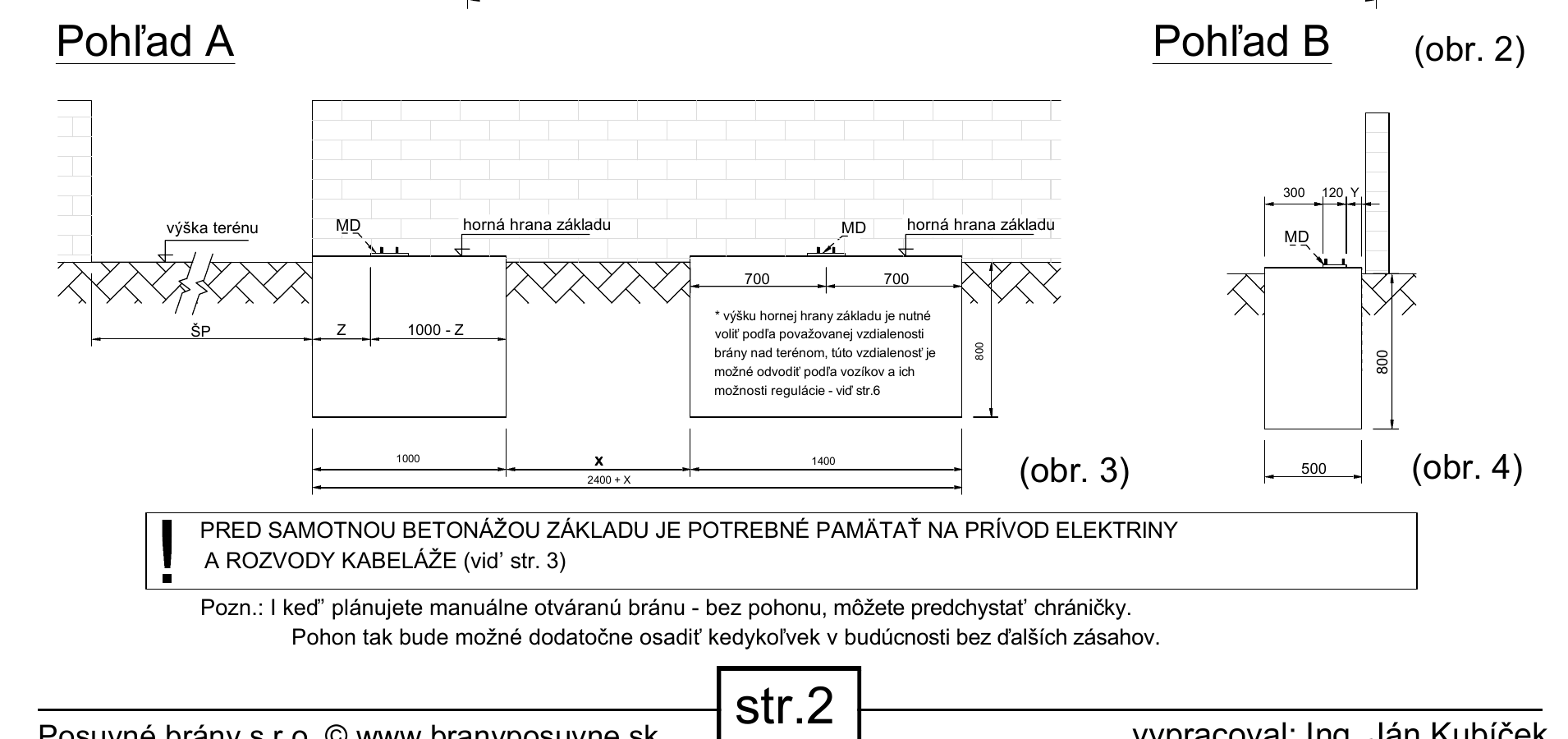

Betoniniai pamatai – vaizdai A ir B

Dviejų betoninių pamatų vaizdai A ir B, nurodant mažiausią 500 milimetrų plotį, 800 milimetrų gylį ir montavimo plokščių vietą
Vaizduose A ir B nurodytas žemės paviršiaus lygis, pamatų matmenys ir perspėjimas dėl kabelių prieš betonavimą.

Pamatų atstumas X pagal laisvą pravažiavimo angos plotį

X matmuo milimetrais pagal vežimėlio tipą

Laisvas pravažiavimo angos plotis Vežimėlis su 8 ratukais Vežimėlis su 10 ratukų
7 000 mm 950 mm 850 mm
7 500 mm 1 150 mm 1 050 mm
8 000 mm 1 350 mm 1 250 mm
8 500 mm 1 550 mm 1 450 mm
9 000 mm 1 750 mm 1 650 mm
9 500 mm 2 050 mm 1 950 mm
10 000 mm 2 250 mm 2 150 mm

Paryškintos reikšmės atitinka pradiniame brėžinyje rekomenduojamą variantą su 10 ratukų. X matmenį visada pasirinkite pagal faktiškai naudojamą vežimėlį.

Montavimo plokštės MD vieta

Vežimėlio tipas Z matmuo Montavimo plokštė MD
8 ratukai 240 mm 120 × 180 mm
10 ratukų 310 mm 120 × 300 mm

Montavimo plokščių skylės turi būti ne mažesnės kaip Ø 17 mm, skirtos M16 sriegiui. Pamatų viršutinio krašto aukštį nustatykite pagal pageidaujamą atstumą tarp vartų ir žemės paviršiaus bei vežimėlių aukščio reguliavimo ribas.

2. Kabelių ir apsauginių vamzdžių paruošimas prieš betonavimą

Apsauginius vamzdžius ir kabelių išvadus paruoškite prieš betonavimą. Toliau pateiktoje schemoje išsaugotas visas pradinis prijungimo aprašas, įskaitant maitinimą, fotoelementus, įspėjamąją lempą, antenos kabelį ir pastabas dėl matmenų.

Pradiniuose duomenyse rekomenduojami kabeliai

Žymėjimas Prijungimas Kabelis
I 230 V pavaros maitinimas 1 × 3 × 1,5 mm²
II Kairysis fotoelementas 1 × 2 × 0,5 mm²
III Dešinysis fotoelementas 1 × 2 × 0,5 mm²
IV Įspėjamoji lempa ir antena 1 × 2 × 0,5 mm² + ekranuotas RG58 / 50 Ω bendraašis kabelis

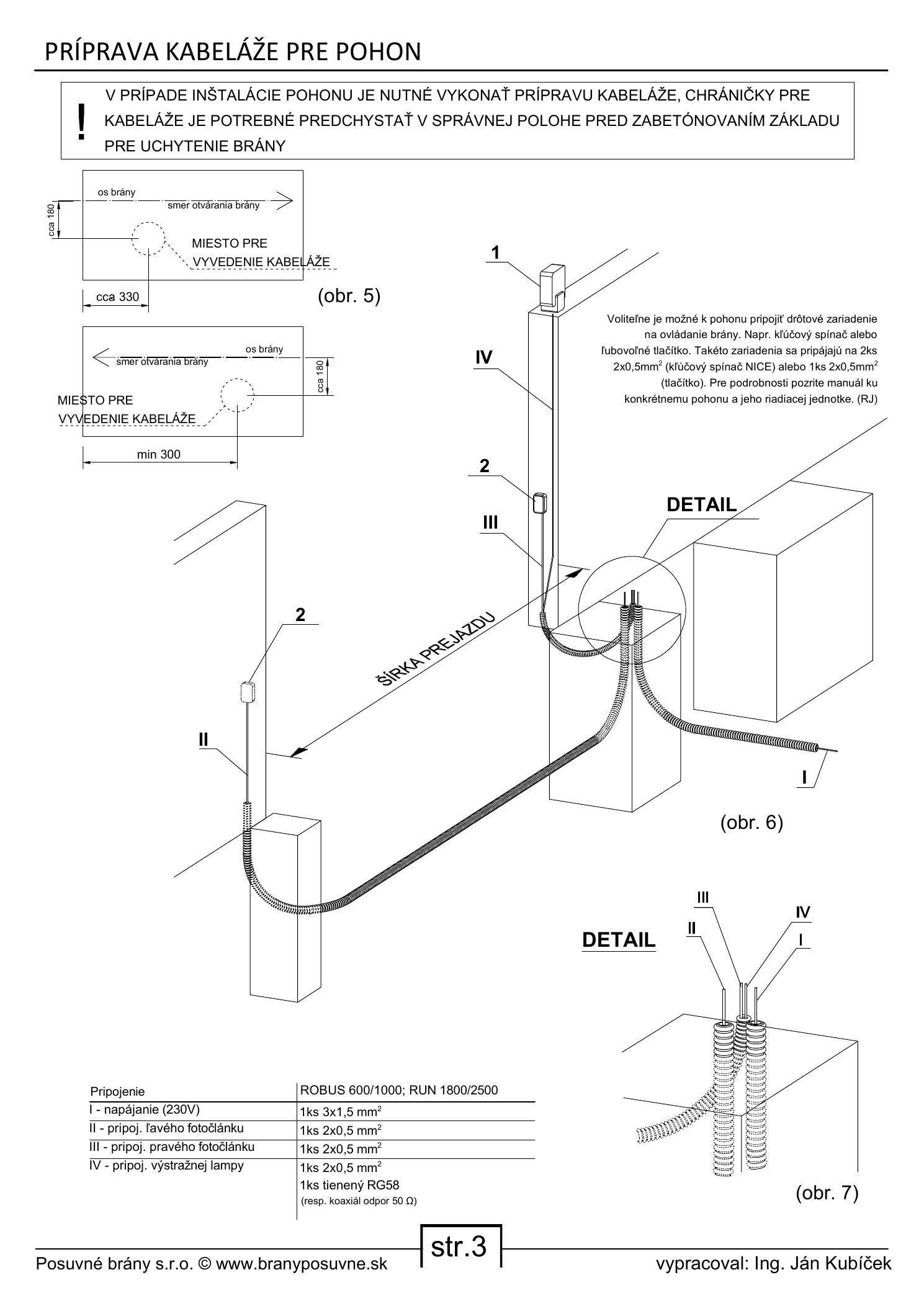

Visas pradinis kabelių paruošimo puslapis, skirtas NICE Robus RBS 600 ir 1000 bei RUN 1800 arba 2500 pavaroms, su visais paaiškinimais ir lentele
Visas kabelių paruošimo puslapis, neapkarpytas. Spustelėkite, kad atidarytumėte visos raiškos vaizdą.

3. Vartų kreipimas, vežimėliai ir aukštis virš žemės

Vartų varčia turi būti kreipiama iš viršaus arba iš šono, o vežimėliai turi atitikti pasirinktą C profilį. Aukštis H nuo pamato viršutinio krašto iki C profilio apatinio krašto priklauso nuo naudojamų vežimėlių ir jų reguliavimo diapazono.

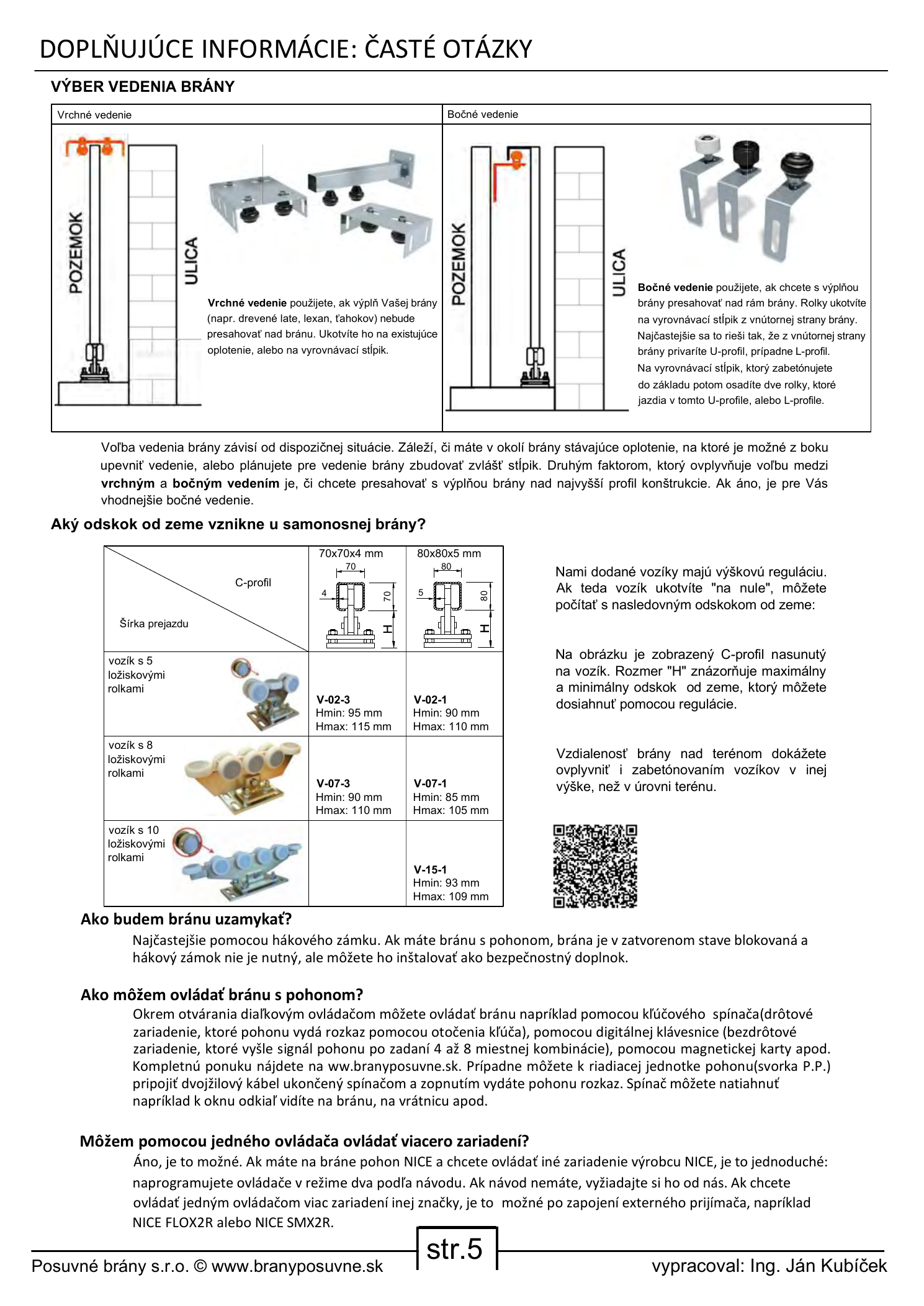

Konsolinių vartų viršutinis ir šoninis kreipimas, vežimėlių aukščio matmenys ir dažnai užduodami klausimai iš šaltinio
Kreipimo būdai ir aukščio H nustatymas. Spustelėkite, kad atvertumėte originalų visos raiškos puslapį.

Aukštis H pagal C profilį ir ritinėlių skaičių

C profilis 3 ritinėliai 5 ritinėliai 8 ritinėliai 10 ritinėlių
70 × 70 × 4 mm 78–98 mm 95–115 mm 90–110 mm —
80 × 80 × 5 mm 73–93 mm 90–110 mm 85–105 mm 93–109 mm

Rekomenduojami vežimėliai vartams, platesniems nei 6,5 m

Toliau pateikiami tinkami pasirinkimai didesniems C profiliams ir didesnėms apkrovoms. Galutinį vežimėlį pasirinkite pagal konkretų profilį, pravažiavimo plotį, bendrą svorį, užpildą ir vartų konstrukciją.

Rodyti visus vežimėlių tipus

C profiliai didesniems konsoliniams vartams

Šaltinio brėžiniuose naudojamas 80 × 80 × 5 mm profilis. Didesnėms apkrovoms siūlomos ir tvirtesnės sistemos; konkretų dydį rinkitės tik patikrinę vartų svorį, užpildą, vėjo apkrovą ir tinkamus vežimėlius.

Rodyti visus C profilius

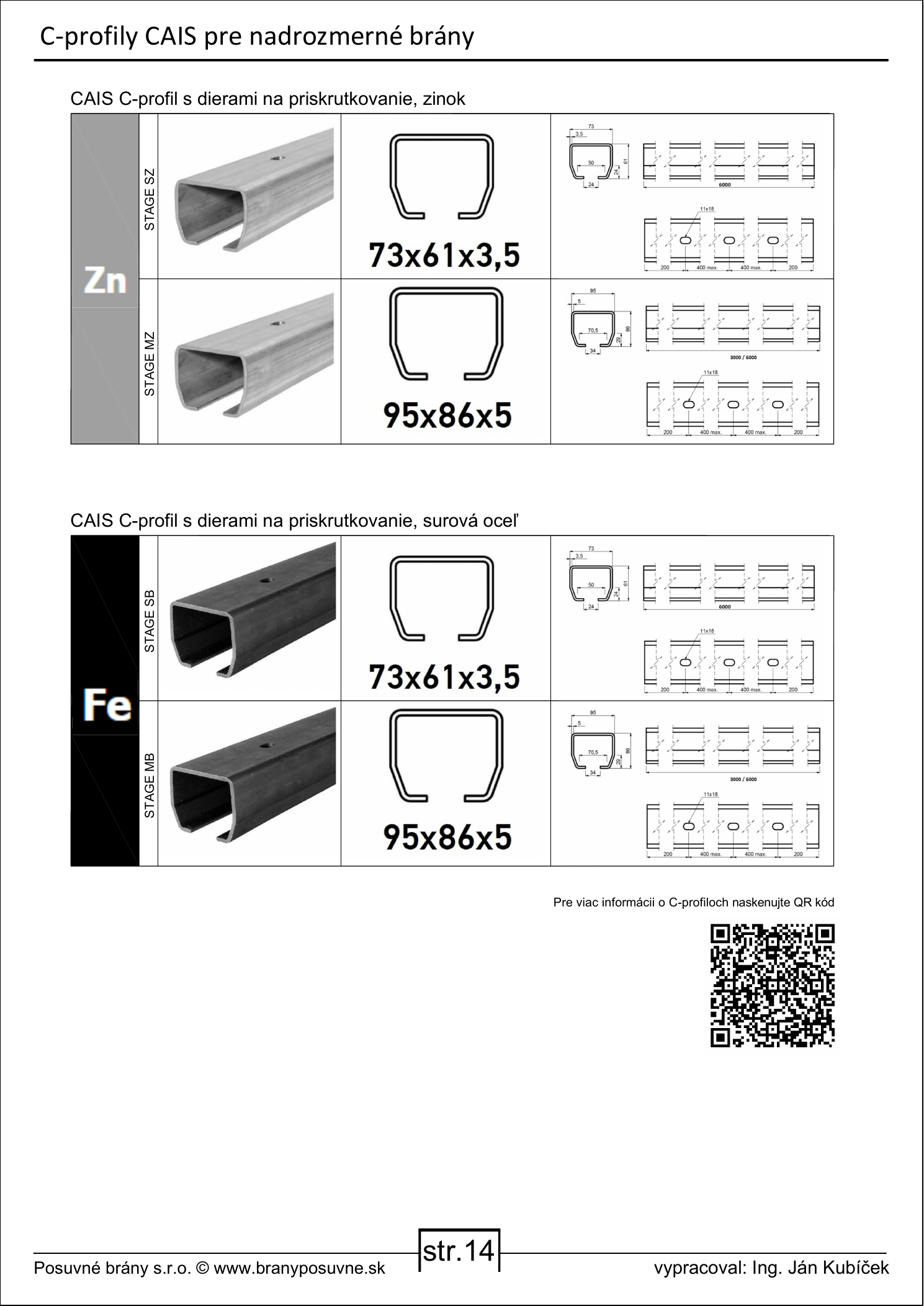

Šaltinio CAIS C profilių apžvalga dideliems ir nestandartinio dydžio vartams, įskaitant 73 × 61 × 3,5 ir 95 × 86 × 5 mm matmenis
CAIS profilių, skirtų dideliems ir nestandartinio dydžio vartams, pavyzdžiai iš šaltinio vadovo. Pasirinkimas neapsiriboja tik šiais dviem matmenimis.

4. Pavaros ir krumpliastiebio aukštis

Pavaros pagrindo aukštis X priklauso nuo vežimėlio aukščio H, C profilio aukščio A, reikiamo tarpo Y po krumpliastiebiu ir konkrečios pavaros matmens N.

X = H + A + Y + 40 − N
Elementas Variantas Matmuo
A – C profilio aukštis 70 × 70 × 4 mm 70 mm
80 × 80 × 5 mm 80 mm
N – pavaros krumpliaračio aukštis ROAD 400 / ROBUS 400 85 mm
ROBUS 600 / ROBUS 1000 92 mm
RUN 1800P 109 mm

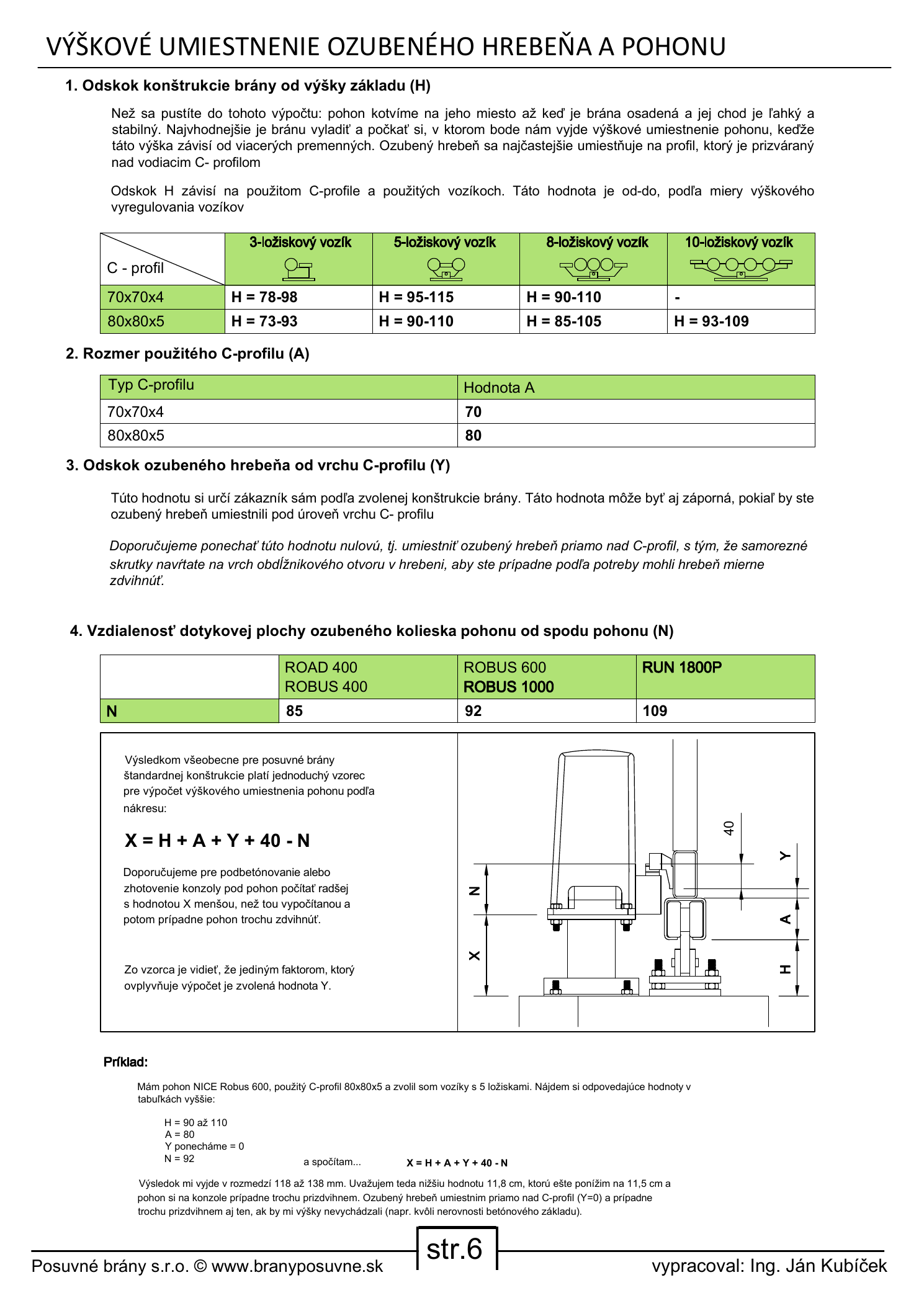

Pavaros pagrindo ir krumpliastiebio aukščio skaičiavimas pagal matmenis H, A, Y ir N
Šaltinio pavaros ir krumpliastiebio aukščio brėžinys su lentele ir skaičiavimo pavyzdžiu.

5. Pavarų prijungimo schemos

RBS600 ir RBS800 priklauso naujos kartos NICE ROBUS pavaroms. Senesnis RB1000 ir RUN1800 pavaros turi atskiras prijungimo schemas.

NICE ROBUS RB1000

NICE ROBUS RB1000 komplektacija (D)

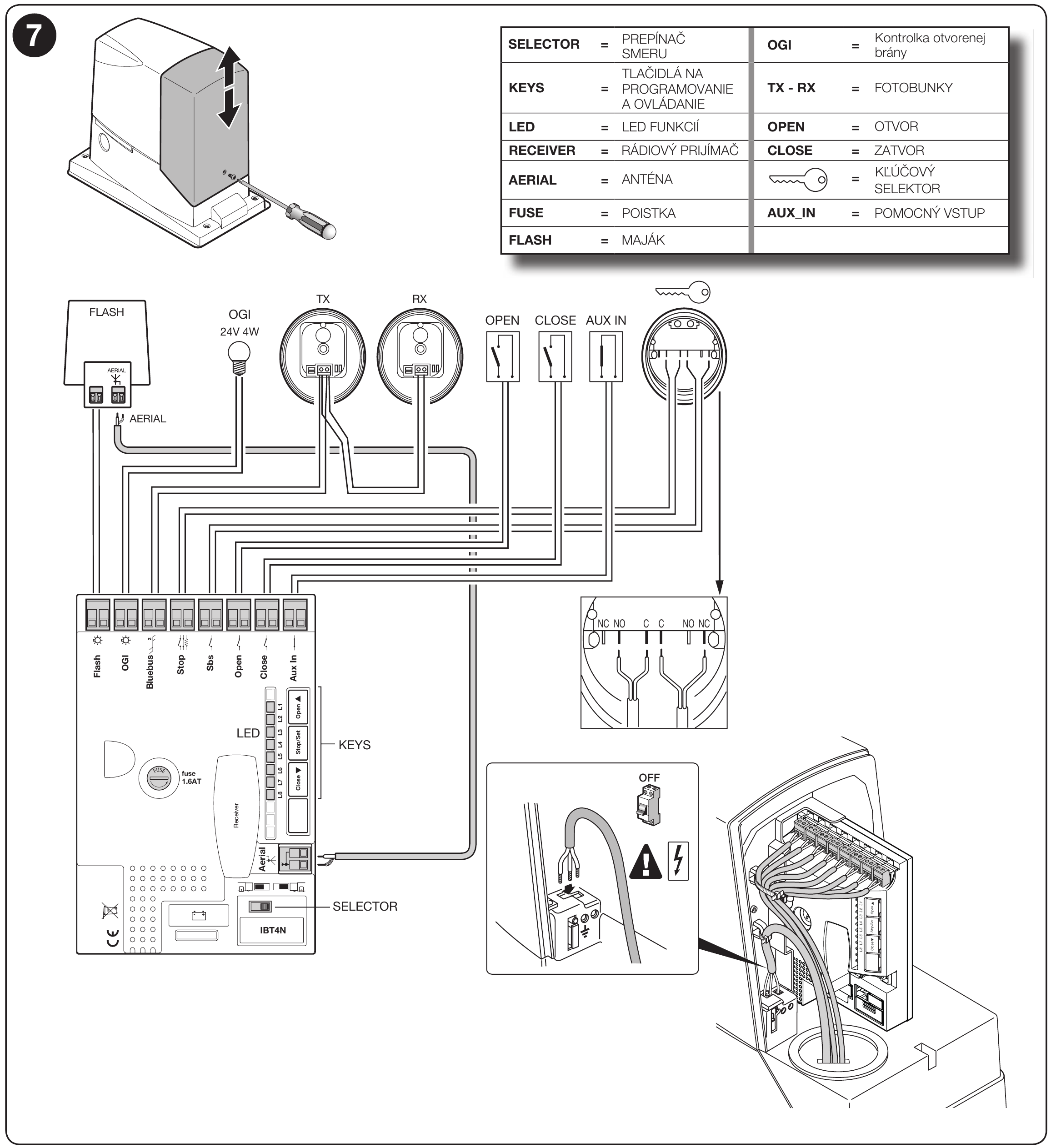

Ankstesnės kartos NICE ROBUS RB1000 prijungimo schema, 7 pav. iš montavimo vadovo.
Ankstesnės kartos NICE ROBUS RB1000 prijungimo schema, 7 pav. iš montavimo vadovo.

RB1000 montavimo instrukcija (PDF, 12 psl.)

NICE RUN1800

NICE RUN1800 komplektas (D)

NICE RUN1800 naudoja 230 V AC elektros variklį, o ROBUS RBS600/RBS800 ir senesnis RB1000 turi 24 V DC variklį. Tai pagrindinis paties variklio maitinimo skirtumas. Abiejų tipų pavaros jungiamos prie 230 V elektros tinklo.

RUA1 valdymo blokas atlieka panašias pagrindines funkcijas kaip ROBUS. Palaiko automatinį uždarymą, dalinį atidarymą ir BlueBUS fotoelementų prijungimą. Tačiau gnybtų išdėstymas ir konkretus prijungimas skiriasi.

RUN1800 pavaros matmenys

400 × 255 × 390 mm (ilgis × plotis × aukštis) pagal gamintojo techninių duomenų lentelę.

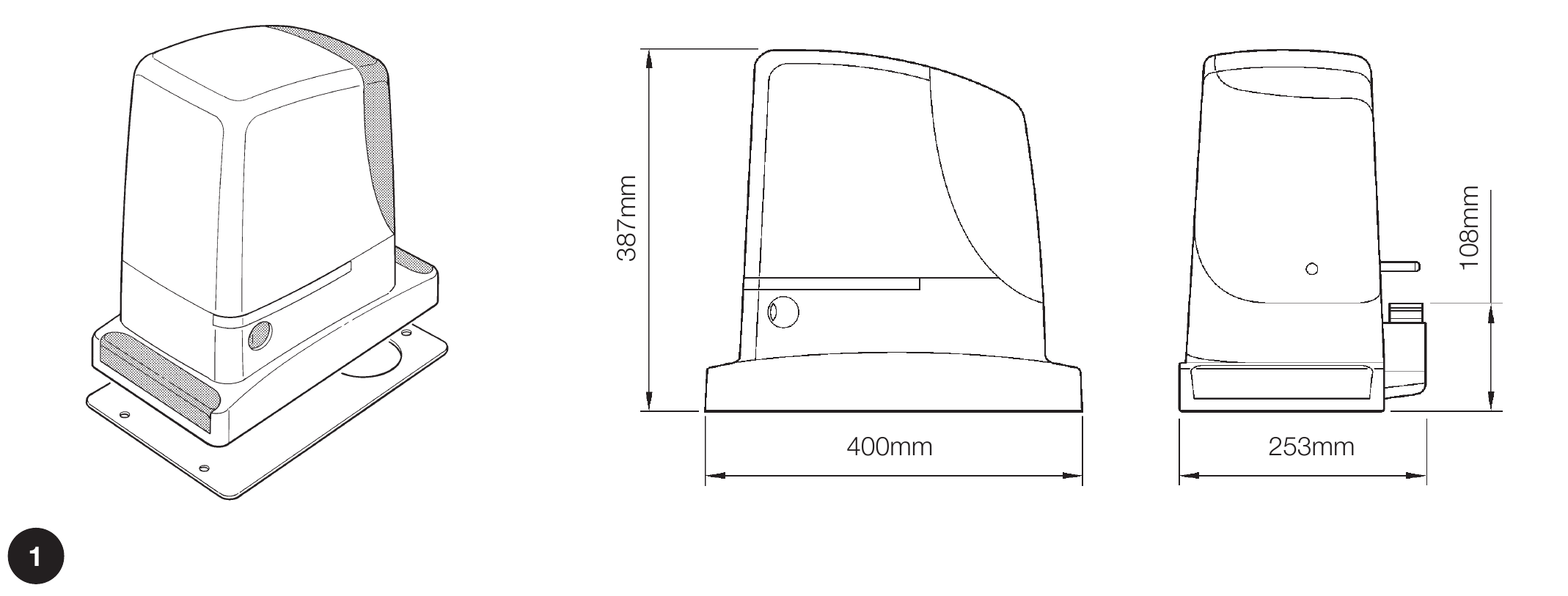

NICE RUN1800 matmenų brėžinys, 1 pav. iš gamintojo instrukcijos. Matmenys nurodyti milimetrais.
NICE RUN1800 matmenų brėžinys, 1 pav. iš gamintojo instrukcijos. Matmenys nurodyti milimetrais.

Matmenų brėžinyje nurodyta 400 × 253 × 387 mm, o toje pačioje instrukcijoje esančioje techninių duomenų lentelėje – 400 × 255 × 390 mm.

Matmenų brėžinys instrukcijoje (PDF, 4 psl.) | Techniniai duomenys (PDF, 24 psl.)

Prijungimas RUA1 valdymo bloko

RUN1800 schemoje pavaizduoti originalūs priedai LUCYB, MOFB ir MOSE. Tai nėra dabartinio komplekto vaizdas.

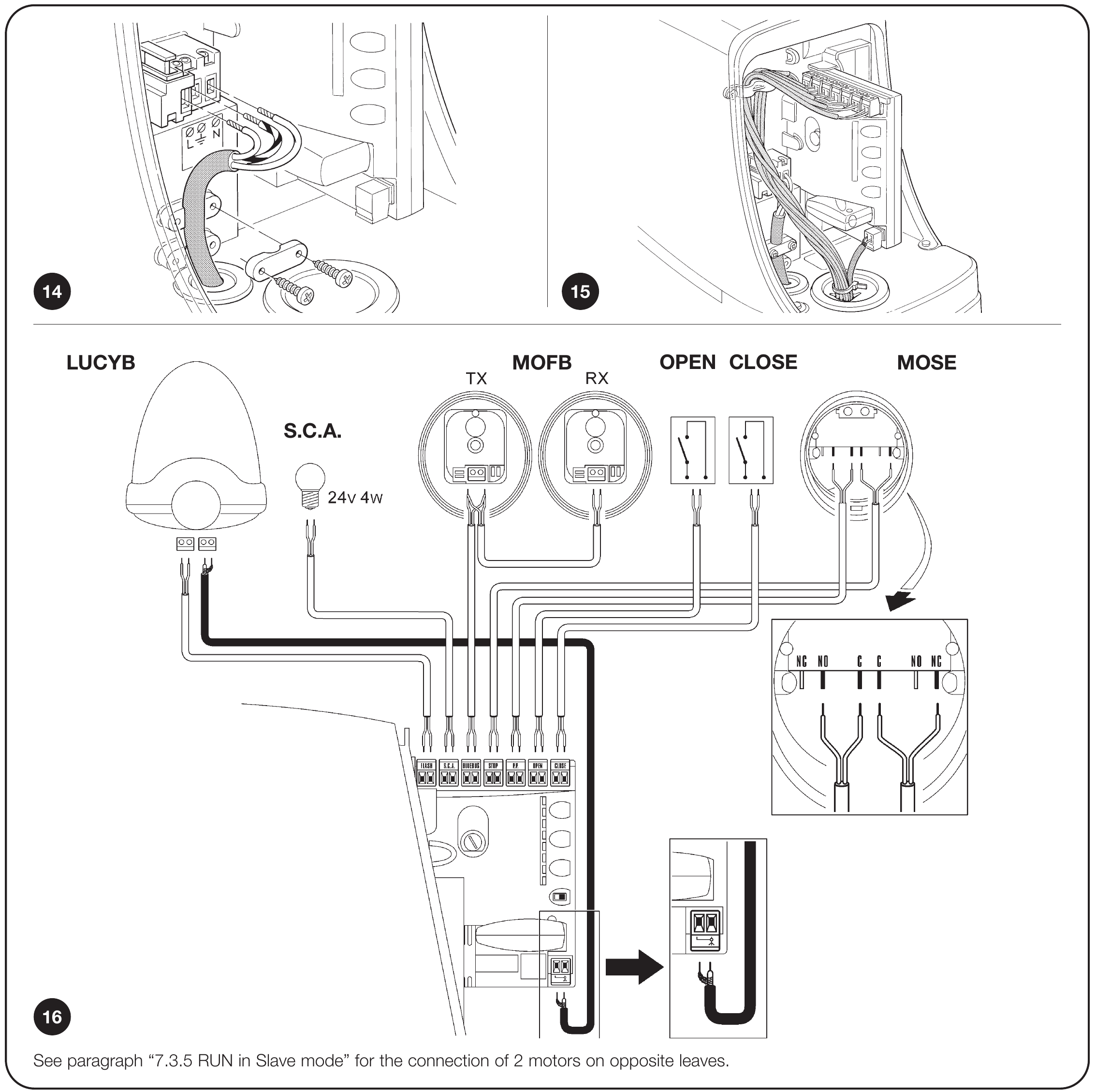

NICE RUN1800 pavaros RUA1 valdymo bloko prijungimo schema, kurioje parodytas maitinimo laidas ir kabelių tiesimas, 14–16 pav. iš gamintojo instrukcijos.
NICE RUN1800 pavaros RUA1 valdymo bloko prijungimo schema, kurioje parodytas maitinimo laidas ir kabelių tiesimas, 14–16 pav. iš gamintojo instrukcijos.

RUN1800 / RUN2500 montavimo instrukcija (PDF, 9 psl.)

6. Matmenų ir svorio suvestinė lentelė

Taikoma toliau pateiktiems brėžiniams. Matmenys, pačios vartų varčios svoris ir didžiausios apkrovos nurodyti konkretiems šiuose brėžiniuose pavaizduotiems variantams.

Toliau pateiktų brėžinių matmenys ir svoris

Pravažiavimo plotis Bendras vartų ilgis Vartų varčios svoris Didž. apkrova vienam metrui Didž. užpildo svoris
7,0 m 10,0 m 220 kg 50 kg/m 360 kg
7,5 m 10,7 m 250 kg 50 kg/m 385 kg
8,0 m 11,4 m 265 kg 35 kg/m 285 kg
8,5 m 12,1 m 305 kg 35 kg/m 305 kg
9,0 m 12,7 m 320 kg 35 kg/m 320 kg
9,5 m 13,4 m 385 kg 35 kg/m 340 kg
10,0 m 14,1 m 405 kg 25 kg/m 255 kg

Stačiakampių vamzdžių su 2, 3 ir 4 mm sienelėmis palyginimas

Esant vienodiems išoriniams matmenims, storesnės sienelės stačiakampis vamzdis yra sunkesnis. Toliau pateiktoje lentelėje palyginamas tik rėmo ir apatinio sutvirtinimo stačiakampių vamzdžių svoris pagal brėžiniuose nurodytą medžiagų kiekį. Į skaičiavimą neįtrauktas 80 × 80 × 5 mm laikantysis C profilis, užpildas, furnitūra ar kitos dalys, todėl tai nėra visų pirmiau pateiktoje lentelėje nurodytų vartų varčios svoris.

Apytikris stačiakampių vamzdžių svoris pagal medžiagų sąrašą, be C profilio ir užpildo
Pravažiavimo plotis Vartų ilgis 2 mm sienelė 3 mm sienelė 4 mm sienelė
7,0 m 10,0 m 111,8 kg 162,4 kg 208,8 kg
7,5 m 10,7 m 132,9 kg 193,1 kg 248,2 kg
8,0 m 11,4 m 142,3 kg 206,8 kg 265,8 kg
8,5 m 12,1 m 151,8 kg 220,5 kg 283,4 kg
9,0 m 12,7 m 178,0 kg 259,5 kg 335,5 kg
9,5 m 13,4 m 235,0 kg 342,5 kg 442,9 kg
10,0 m 14,1 m 249,2 kg 363,3 kg 469,7 kg

Kaip pasirinkti rėmą: Vartus suprojektuokite taip, kad jie būtų kuo lengvesni, bet kartu pakankamai tvirti ir standūs pasirinktam užpildui bei vėjo apkrovai atlaikyti. Naudojant kitokio dydžio stačiakampius vamzdžius arba kitokio storio sieneles, pasikeis rėmo svoris ir savybės. Storesnis rėmas taip pat labiau apkrauna C profilį ir vežimėlius. Todėl leistino užpildo svorio negalima padidinti vien pagal sienelės storio santykį.

Pirmoje lentelėje nurodytos didžiausios apkrovos ir užpildo svorio vertės 3 ir 4 mm sienelių variantams automatiškai netaikomos. Šiame palyginime apskaičiuojamas medžiagos svoris, o ne nauja vartų keliamoji galia.

Duomenys ir svorio skaičiavimas

Visuose trijuose stulpeliuose išoriniai profilinių vamzdžių matmenys ir medžiagų sąnaudos išlieka tokie patys. Keičiasi tik sienelės storis. Sąnaudos paimtos iš brėžinio specifikacijos, o ne iš tikslaus pjovimo plano. Pagaminto rėmo svoriui įtakos turi ir atraižos, suvirinimo siūlės, paviršiaus apdorojimas bei pristatytų profilių nuokrypiai.

Pravažiavimo plotis 60 × 40 mm profilinis vamzdis 80 × 40 mm profilinis vamzdis
7,0 m 26 m 10 m
7,5 m 32 m 11 m
8,0 m 34 m 12 m
8,5 m 36 m 13 m
9,0 m 0 m 50 m
9,5 m 0 m 66 m
10,0 m 0 m 70 m

Esant 9,0 m pravažiavimo pločiui, 80 × 40 mm profilinio vamzdžio sąnaudos sudaro 13 + 37 m; esant 9,5 m – 27 + 39 m, o esant 10,0 m – 29 + 41 m. Į bendrą kiekį įskaičiuotas ir brėžinyje nurodytas apatinis sutvirtinimas.

Išorinis matmuo 2 mm sienelė 3 mm sienelė 4 mm sienelė
60 × 40 mm 2,93 kg/m 4,25 kg/m 5,45 kg/m
80 × 40 mm 3,56 kg/m 5,19 kg/m 6,71 kg/m

Skaičiavimas: svoris = 60 × 40 profilinio vamzdžio ilgis × jo svoris vienam metrui + 80 × 40 profilinio vamzdžio ilgis × jo svoris vienam metrui. Pavyzdžiui, esant 7,0 m pravažiavimo pločiui ir 3 mm sienelei: 26 × 4,25 + 10 × 5,19 = 162,4 kg profilinių vamzdžių.

Vienetiniai svoriai paimti iš gamintojo SSAB matmenų lentelės, patikrinta 2026 m. rugsėjo 11 d. Tai orientacinės vertės svoriui palyginti, o ne gamintojo patvirtinimas ar brėžiniuose nurodytos medžiagos stiprumo klasės patvirtinimas.

Brėžinių neatitikimai: Esant 8,5 ir 10,0 m pravažiavimo pločiui, pjūvyje nurodytas apatinio profilio vamzdžio žymėjimas skiriasi nuo medžiagų specifikacijos: nurodyta 3 mm, o ne 2 mm sienelė. Esant 9,5 ir 10,0 m pravažiavimo pločiui, rėmo pjūvyje nurodytas 60 × 40 mm profilinis vamzdis, o vaizde ir specifikacijoje – 80 × 40 mm. Pirmiau pateiktame palyginime naudojama būtent medžiagų specifikacija. Pirminiai brėžiniai ir juose nurodytos apkrovos nekeičiami.

7. Atskirų vartų pločių techniniai brėžiniai

Kiekviena peržiūros miniatiūra yra nuoroda į visos raiškos vaizdą. Pirmiau pateiktoje suvestinėje lentelėje svarbiausi matmenys ir svoriai taip pat nurodyti tekstu; brėžiniuose išsaugotas rėmo išdėstymas, pjūviai, matmenys ir vežimėlių apkrovos.

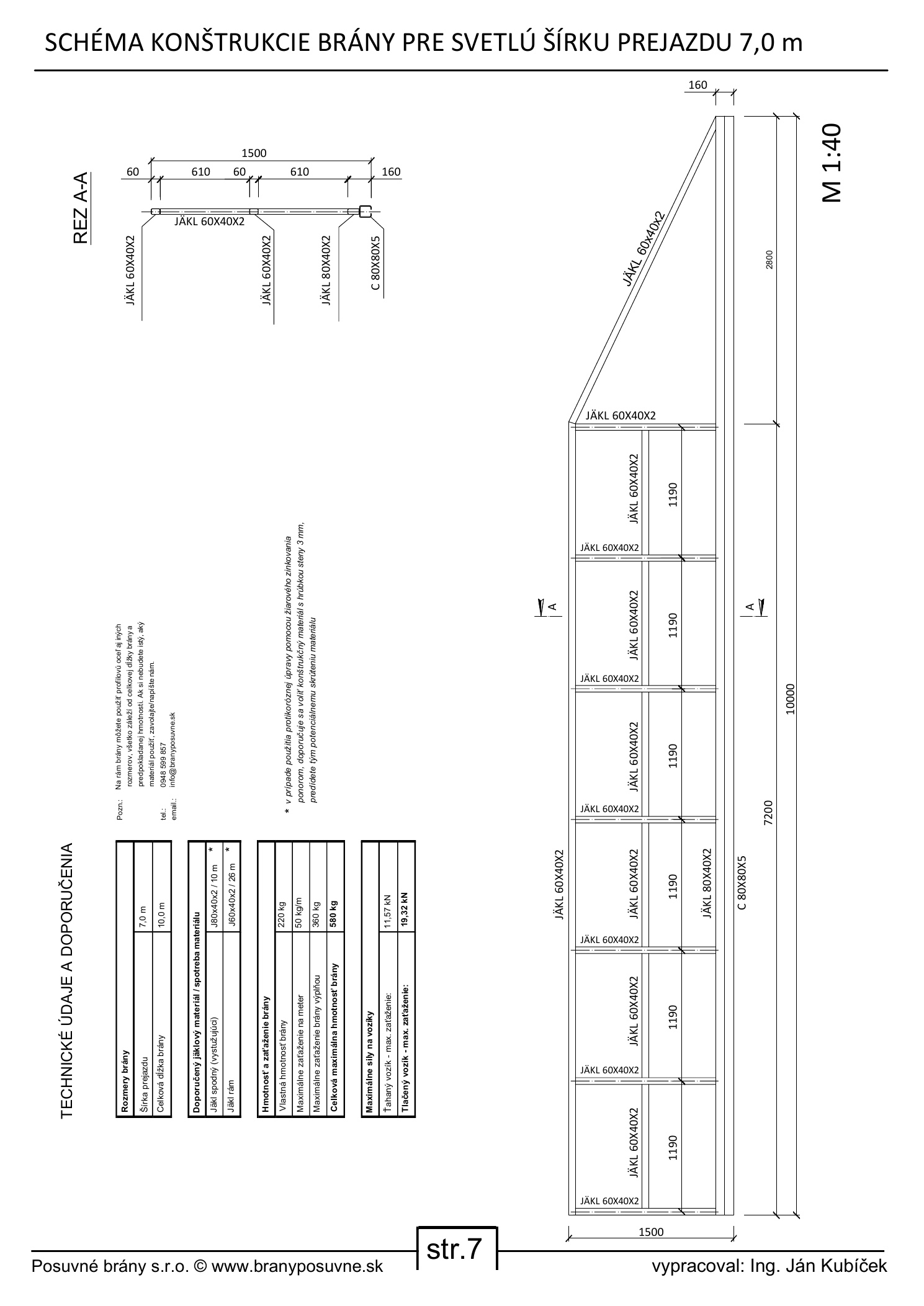

Bendras ilgis 10 000 mm, rėmas 7 200 mm, atsvara 2 800 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Konsolinių vartų, skirtų 7000 mm pravažiavimo pločiui, techninis brėžinys
7,0 m pravažiavimo pločio brėžinys – šaltinio vadovo 7 psl.

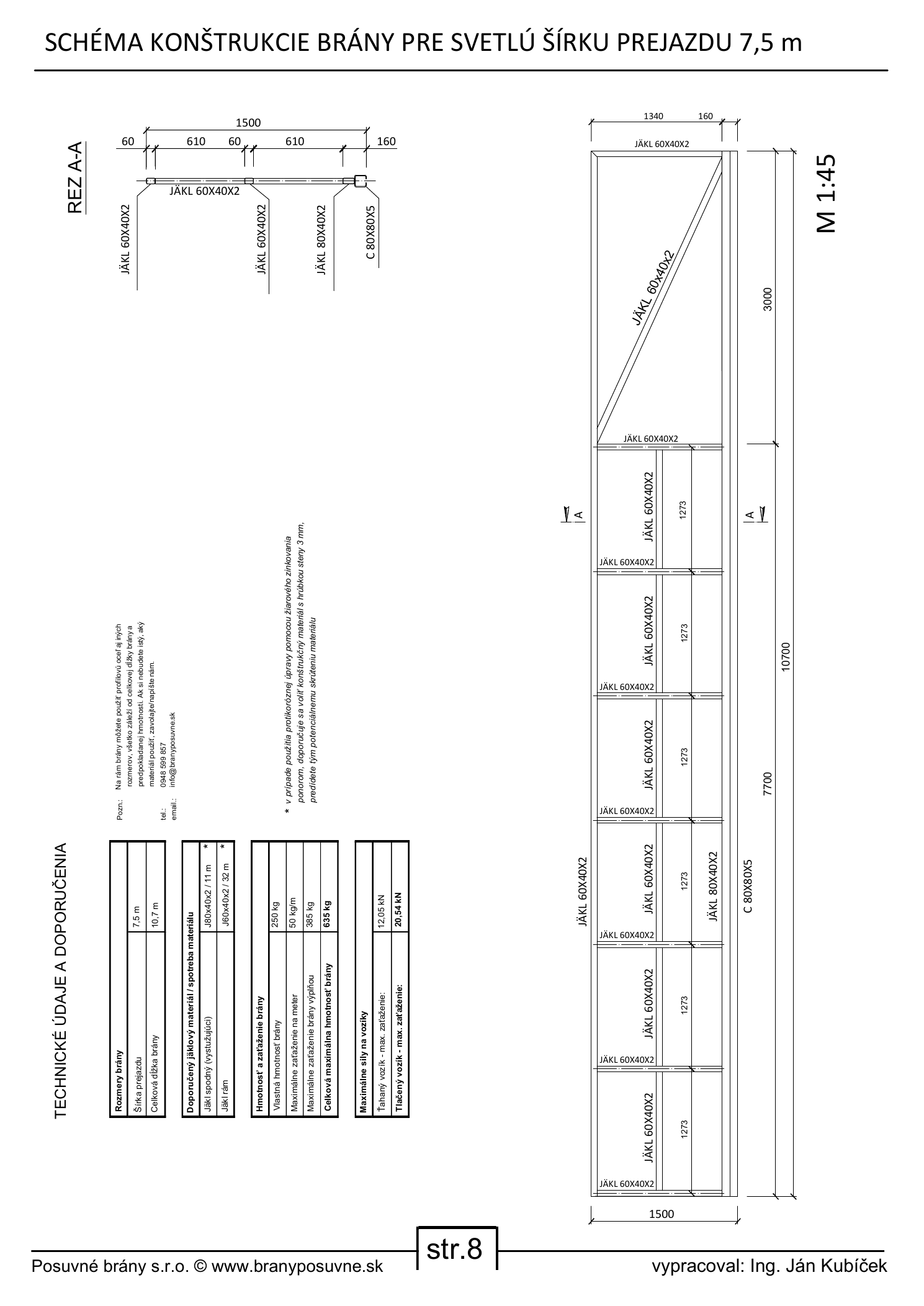

Bendras ilgis 10 700 mm, rėmas 7 700 mm, atsvara 3 000 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Konsolinių vartų, skirtų 7500 mm pravažiavimo pločiui, techninis brėžinys
7,5 m pravažiavimo pločio brėžinys – šaltinio vadovo 8 psl.

Bendras ilgis 11 400 mm, rėmas 8 200 mm, atsvara 3 200 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

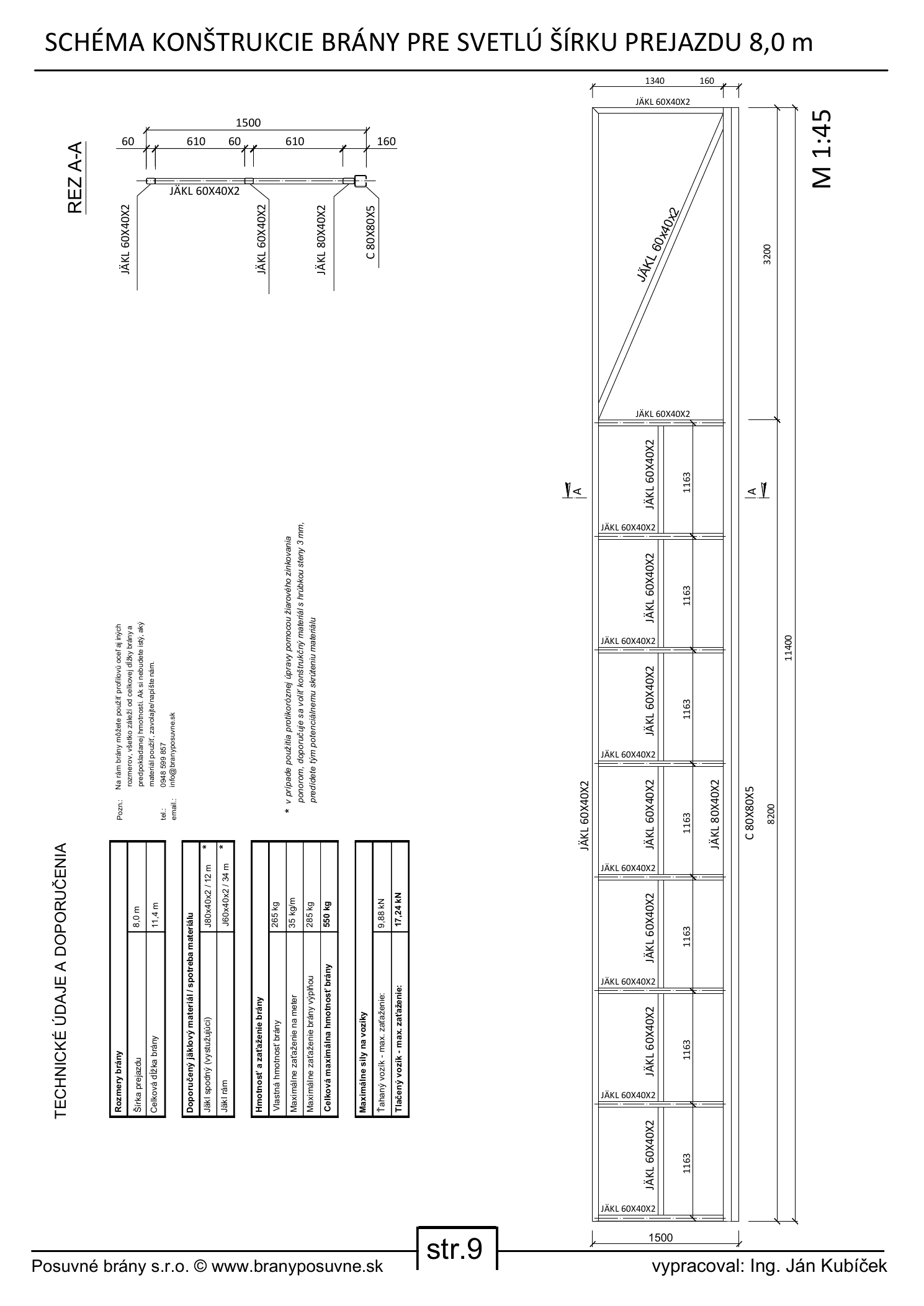

Konsolinių vartų, skirtų 8000 mm pravažiavimo pločiui, techninis brėžinys
8,0 m pravažiavimo pločio brėžinys – šaltinio vadovo 9 psl.

Bendras ilgis 12 100 mm, rėmas 8 700 mm, atsvara 3 400 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Konsolinių vartų, skirtų 8500 mm pravažiavimo pločiui, techninis brėžinys
8,5 m pravažiavimo pločio brėžinys – šaltinio vadovo 10 psl.

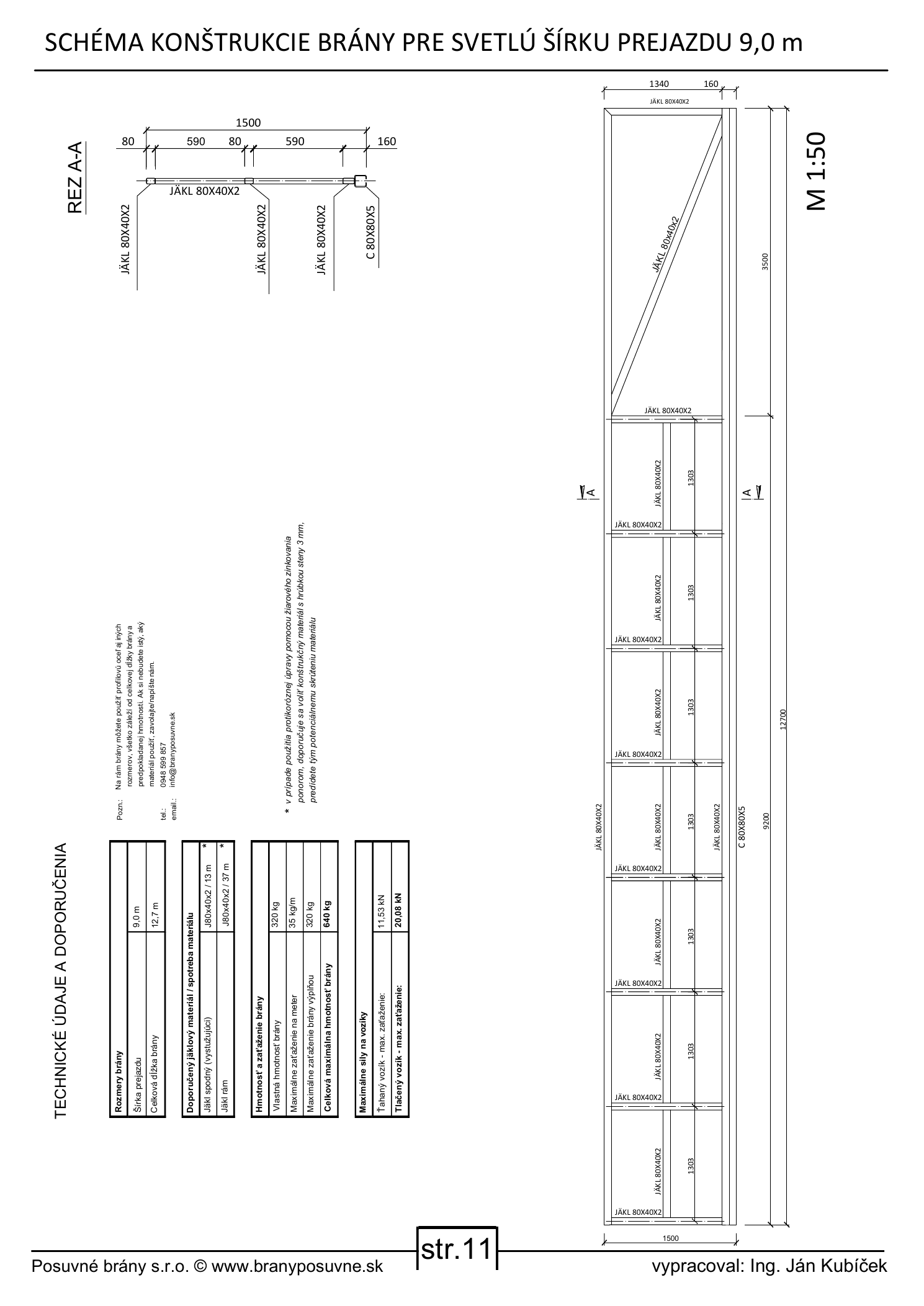

Bendras ilgis 12 700 mm, rėmas 9 200 mm, atsvara 3 500 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Konsolinių vartų, skirtų 9000 mm pravažiavimo pločiui, techninis brėžinys
9,0 m pravažiavimo pločio brėžinys – šaltinio vadovo 11 psl.

Bendras ilgis 13 400 mm, rėmas 9 700 mm, atsvara 3 700 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Konsolinių vartų, skirtų 9500 mm pravažiavimo pločiui, techninis brėžinys
9,5 m pravažiavimo pločio brėžinys – šaltinio vadovo 12 psl.

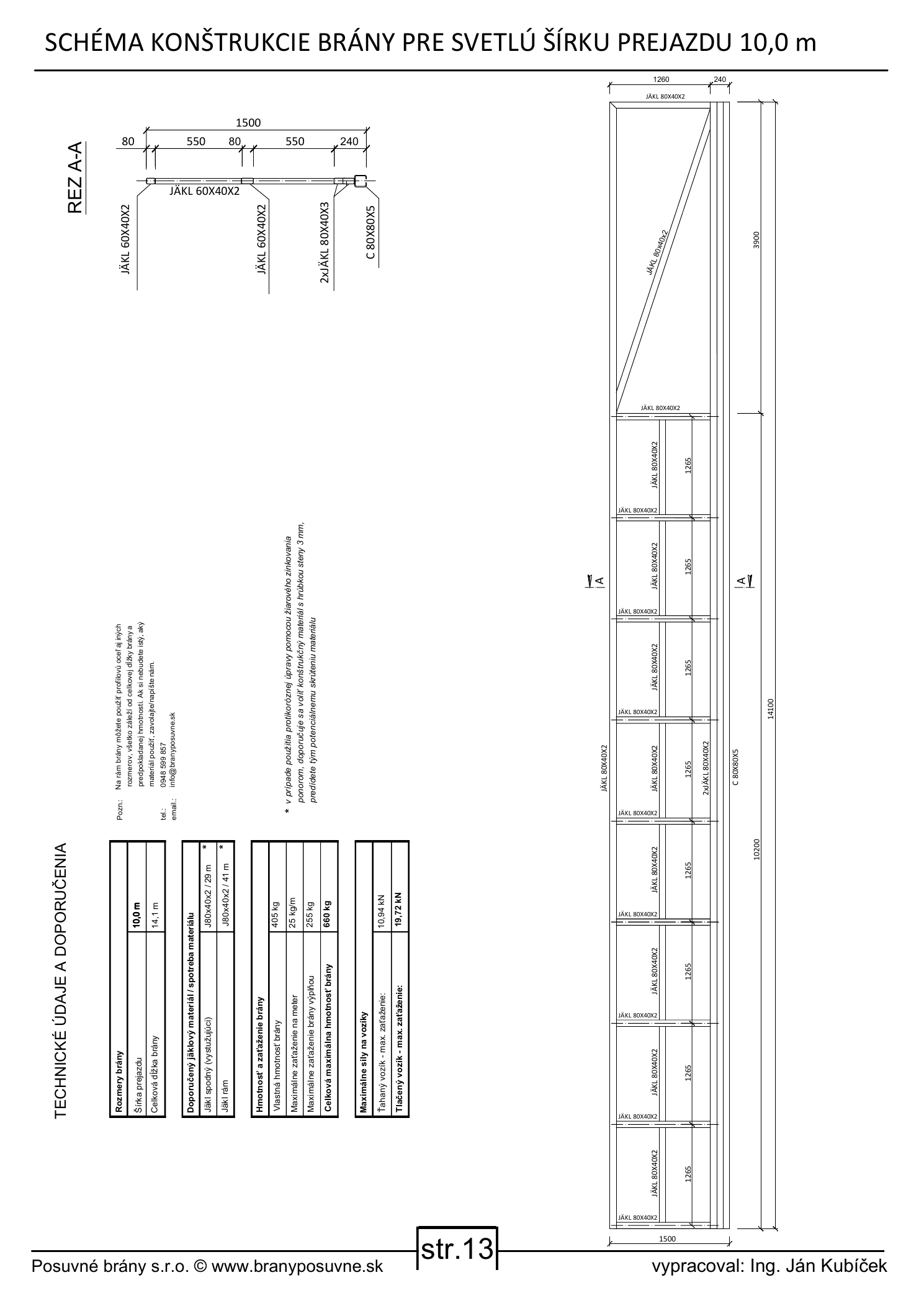

Bendras ilgis 14 100 mm, rėmas 10 200 mm, atsvara 3 900 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Konsolinių vartų, skirtų 10000 mm pravažiavimo pločiui, techninis brėžinys
10,0 m pravažiavimo pločio brėžinys – šaltinio vadovo 13 psl.

8. Dažnai užduodami klausimai ir tolesni veiksmai

Ar vartams, kurių pravažiavimo plotis didesnis nei 6,5 m, reikia dviejų atskirų pamatų?

Šis vadovas ir jame pateikta X atstumo lentelė parengti pagal pirminiame brėžinyje nurodytą dviejų pamatų išdėstymą. Koncepcijos pakeitimą reikia įvertinti atskirai.

Ar pakanka pasirinkti vežimėlį pagal C profilio matmenį?

Ne. Profilio matmuo yra tik viena iš sąlygų. Svarbi ir bendra masė, apkrovos pasiskirstymas, atsvara, užpildas, vėjas bei naudojimo intensyvumas.

Ar galiu naudoti bet kurią schemoje nurodytą pavarą?

Ne. Pavara parenkama pagal varčios masę ir ilgį, mechaninį pasipriešinimą, naudojimo intensyvumą bei pageidaujamą greitį. Prijungimo schema nepakeičia pavaros parinkimo skaičiavimų.

Ką reikia paruošti prieš betonavimą?

Montavimo plokščių vietas, visas apsaugines kabelių įvores, 230 V maitinimo įvadą, fotoelementų, įspėjamosios lempos ir, jei reikia, laidinio valdymo kabelių trasas.

Kur rasti išsamius vežimėlių apkrovų duomenis?

Jie pateikti kiekvieno pločio techniniame brėžinyje. Suvestinė lentelė sąmoningai supaprastinta iki penkių duomenų, reikalingų pirminiam įvertinimui.

Neradote atsakymo? Paskambinkite mums

Susisiekite su mumis. Jei vartų plotis viršija 6,5 m, rekomenduojame komponentų pasirinkimą patikrinti dar prieš užsakant ir betonuojant.

Savarankiškai laikančių vartų komponentų rinkiniai

CAIS komponentai dideliems vartams

Trūksta vietos vartams?

Jei dideli savilaikiai vartai netelpa jūsų sklype, apsvarstykite ir kitą sprendimą. Teleskopiniai vartai arba kiti variantai gali būti tinkamas kompromisas ir padėti išspręsti vietos trūkumą jūsų sklype.

Teleskopiniai savilaikiai vartai

Trūksta vietos vartams? Peržiūrėkite kitas galimybes

Techninis įspėjimas: Tokio dydžio vartų galutinę konstrukciją, pamatus, tvirtinimą, užpildą, vėjo apkrovą ir saugos elementus patikrinkite atsižvelgdami į konkrečias sąlygas. Elektros instaliaciją įrenkite pagal naujausią gamintojo instrukciją ir galiojančius teisės aktus.


Parengė inž. Ján Kubíček.
