Produkto aprašymas Greita pavara NICE Hyke HK7024 HS
NICE HYKE HK7024HS yra greita artikuliuota pavara negrįžtamoji pavara vienam varstomųjų vartų segmentui. Joje integruotas valdymo blokas; dviejų segmentų vartams jį papildo HK7224HS.
Variklis veikia naudodamas 24 V nuolatinę srovę. 230 V kintamoji tinklo įtampa tiekiama į integruotą HK7024HS bloką, o ne tiesiai į antrą variklį. Dėl lankstinės svirties pavarą galima montuoti ir tada, kai vyris atitrauktas ant platesnio pagrindo, jei padėtis ir laisva erdvė atitinka montavimo schemą. Įprastai sumontavus, vartai atsidaro 90° kampu maždaug per 10 s.
| Greitoji navigacija | |
|---|---|
| Pavaros pasirinkimas | Priedai |
| Montavimas | Svirtis ir atramos |
| Prijungimas | Gnybtai |
| Pirmasis paleidimas | Programavimas |
| Diagnostika | Atstata |
| Priežiūra | Eksploatavimo trukmė |
| Parametrai | PDF vadovas |
Pavaros pasirinkimas ir vartų segmento ribos

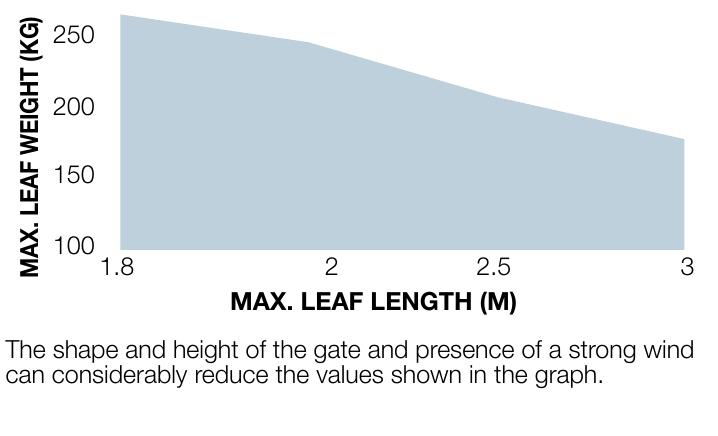

HYKE HS taikomos atskiros maksimalios vertės: ilgis 3 m ir svoris 270 kg. Šios ribos netaikomos vienu metu: leistiną derinį reikia nustatyti pagal diagramą. Iš diagramos matyti, kad 3 m ilgio segmentas gali sverti maždaug 175 kg, o 1,8 m ilgio segmentas – maždaug 260 kg. Todėl 3 m ilgis ir 250 kg svoris nėra leistinas vieno vartų segmento derinys. Visiškai užpildytas segmentas, vėjas, netinkamas išlygiavimas ar judėjimo pasipriešinimas gali dar labiau sumažinti ribą.

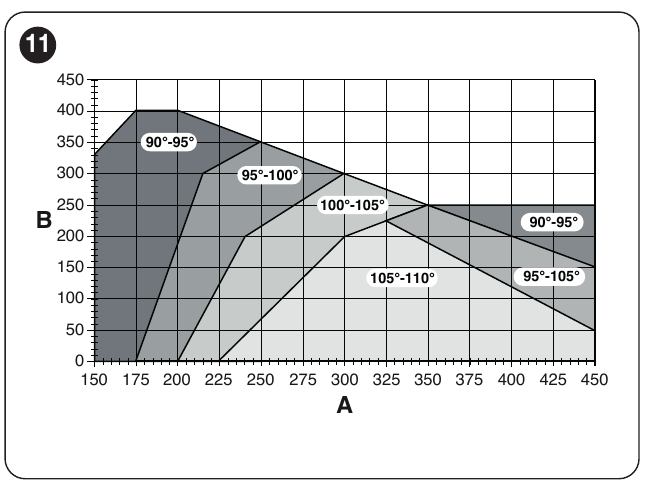

Diagramoje horizontaliai nurodytas vartų segmento ilgis, vertikaliai – svoris vieno segmento.
Naudojant sutrumpintą svirtį, leistinas diapazonas yra mažesnis nei naudojant pilno ilgio svirtį. Prieš pasirinkdami patikrinkite, ar vartai juda laisvai, ar segmentas tvirtas ir ar svirtį galima sumontuoti saugioje padėtyje. Vienam vartų segmentui reikia vieno variklio; du varikliai nedidina leistino vieno segmento svorio.
Valdymas ir suderinami priedai
| Kas | Kodėl | Tipas |
|---|---|---|
| Variklis ir valdymas | Vienas variklis vienam vartų segmentui. Antram vartų segmentui pridėkite HK7224HS. |
|
| Radijo imtuvas | HK7024HS valdymo bloko SM jungtis; imtuvą pasirinkite pagal siųstuvo kodavimą. | |
| Nuotolinio valdymo pultas | Susiekite su įmontuotu imtuvu; vien dažnis suderinamumo negarantuoja. | |
| Fotoelementai | BlueBUS saugos įtaisai; juos pridėję atlikite įrenginių paiešką. | |
| Įspėjamoji lemputė | Signalizuoja apie judėjimą. FLASH išėjimas: 12 V nuolatinė srovė / maks. 21 W. | |
| Avarinis maitinimas | Maitinimas nutrūkus elektros tinklo tiekimui HK7024HS blokui – prieš tai patikrinkite plokštę ir jungtį. |
|
Montavimas ir vietos patikra

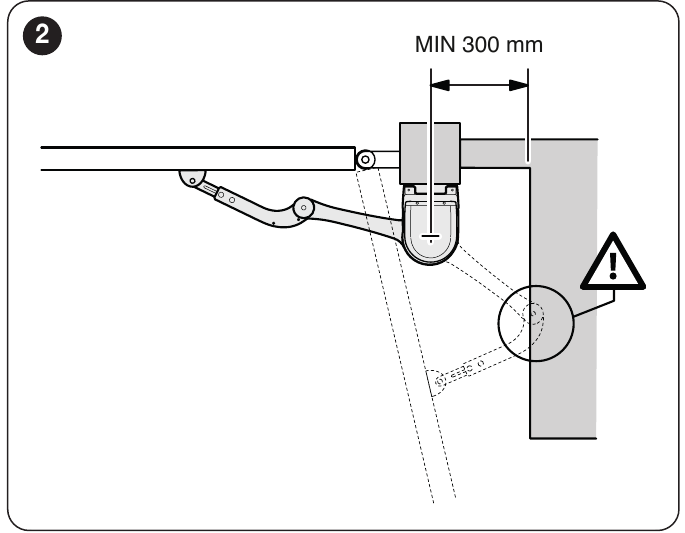

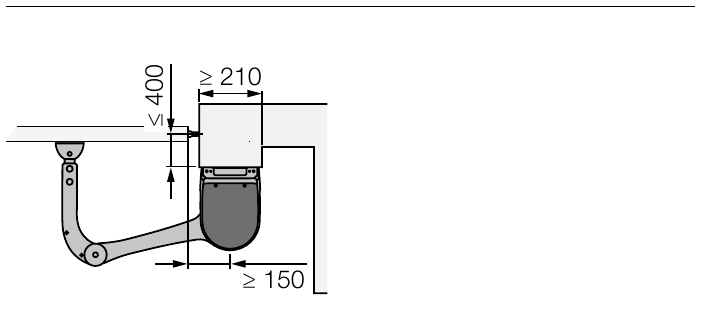

Pagrindas turi patikimai išlaikyti laikiklį, o svirtis turi laisvai suktis per visą judėjimo trajektoriją. Varikliui palikite mažiausiai 210 mm pločio vietą. Pavaizduoto montavimo atveju atstumas nuo variklio ašies iki priešingos kliūties turi būti mažiausiai 300 mm; kitą 150 mm matmenį ir vyrio poslinkį išmatuokite pagal atitinkamą brėžinį. Tai nėra universalūs stulpelio matmenys. Vyrio poslinkis iki maždaug 400 mm galimas tik tada, kai geometrija atitinka brėžinį ir diagramą. Kronšteino inkarus pasirinkite pagal faktinį pagrindą; jie su varikliu nepridedami.

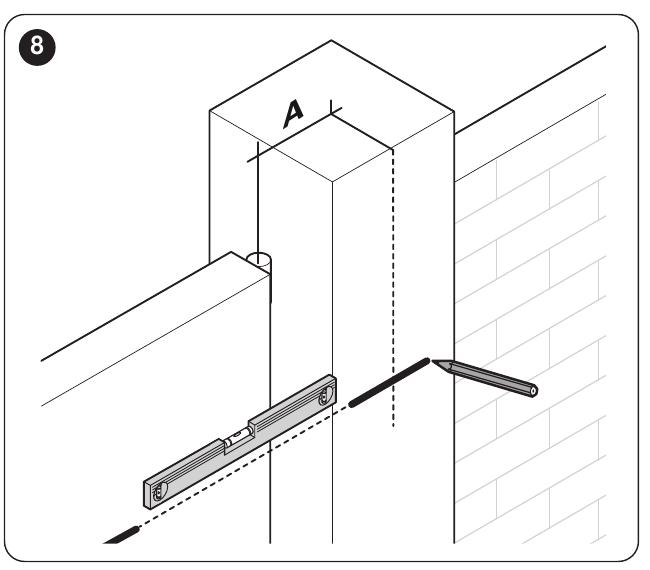

Prieš gręždami išmatuokite vyrio ašies ir kronšteino padėtį bei reikiamą kampą. Visai svirčiai naudokite originalią A/B matmenų diagramą; vartų varčios kronšteiną tvirtinkite prie tvirtos rėmo dalies. Naudojant viso ilgio svirtį, pagal montavimo diagramą didžiausias atidarymo kampas yra 110°. Vartus, kurie stringa, yra deformuoti arba neturi tvirtų atramų, pirmiausia sutaisykite.

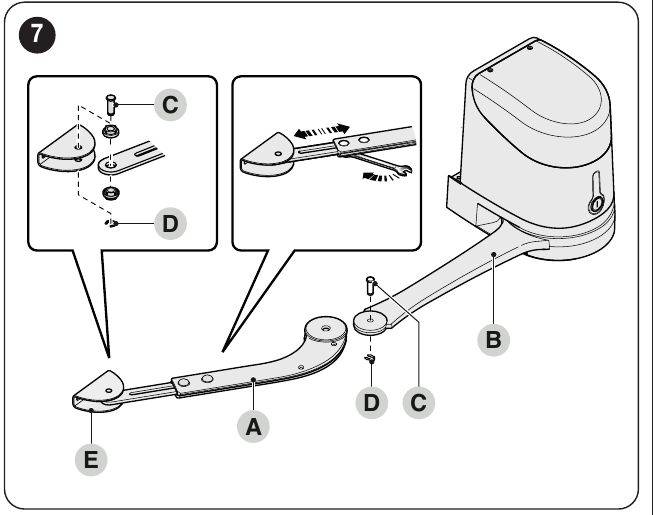

Viso ilgio ir sutrumpinta svirtis, galinės atramos
Esant kliūčiai išmatuokite laisvąjį matmenį E. Kai E yra mažiausiai 650 mm, naudokite viso ilgio svirtį; kai E yra 300–650 mm, ją sutrumpinkite pagal montavimo instrukciją. Sutrumpinta svirtis riboja leistiną kampą ir ilgio bei svorio derinį; šiuo atveju vadovaukitės diagrama ir neviršykite numatyto atidarymo kampo. Svirtis trumpinama tam skirtose originalios svirties vietose, o ne iš akies.
Pritvirtinę variklį, nustatykite svirtį ir vartų varčios kronšteiną tolimiausiame tvirtame taške, patikrinkite, ar svirtis tinkamai įsistato į galinę padėtį, ir nustatykite mechanines atidarymo bei uždarymo atramas. Atblokavę variklį, rankiniu būdu perbraukite visą eigą; judėjimas turi būti lengvas ir be kliūčių.
Elektros prijungimas
Integruota plokštė valdo abu variklius. Vienvėriams vartams variklis jungiamas prie M2, M1 lieka nenaudojamas. Dvivėriuose vartuose M1 valdo pirmiausia uždaromą varčią, o M2 – antrąją; atitinkamus enkoderius prijunkite prie ENC1/ENC2. Prieš pradėdami darbą atjunkite maitinimo tinklą ir atsarginį maitinimo šaltinį. Antrajam varikliui naudokite 3 × 1,5 mm² kabelį, jei atstumas iki 10 m, o enkoderiui – 2 × 1 mm² kabelį, jei atstumas iki 10 m; konkretus maršrutas ir skerspjūvis turi atitikti įrengimą.
Priedų maitinimas ir poliškumas
| Gnybtai | Prijungimas |
|---|---|
| BlueBUS | Du laidai suderinamiems fotoelementams; be poliškumo. Pakeitę įrenginius, pakartokite mokymo procedūrą. |

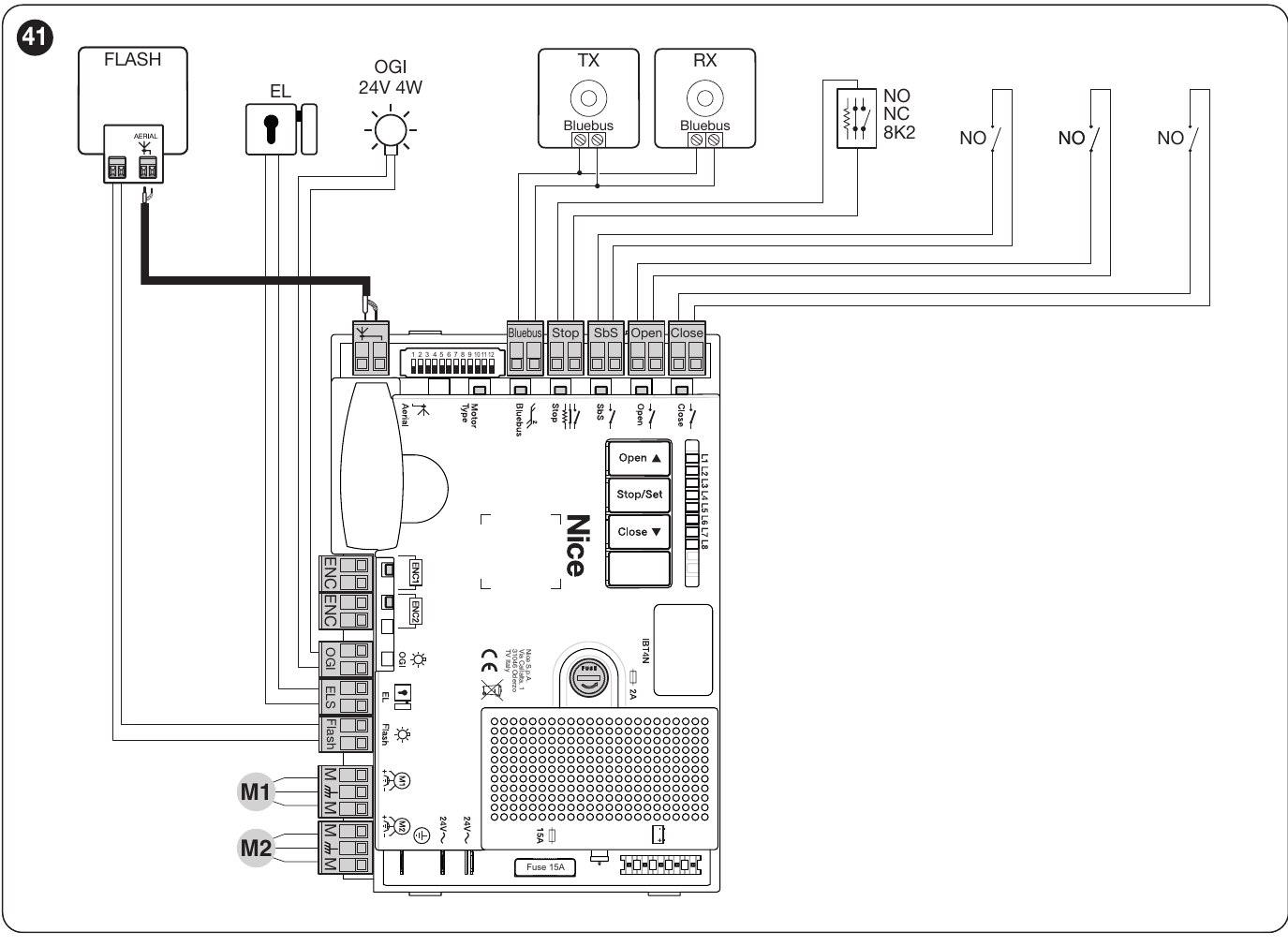

| SbS (+) ir STOP (−) | Pagalbiniai 24 V DC, ne daugiau kaip 200 mA tarp taip pažymėtų integruotos plokštės gnybtų, kaip parodyta paveikslėlyje. Įtampa išlieka ir budėjimo režimu. Šie gnybtai taip pat naudojami komandų ir saugos įėjimams; priedų maitinimas turi atitikti kontaktų prijungimo schemą. |
| STOP, SbS, OPEN, CLOSE | Potencialo neturintys kontaktai; STOP gali būti NO, NC arba 8,2 kΩ varža, priklausomai nuo mokymo procedūros. Pačiam kontaktui +/− nepriskiriama. |
| ENC1 / ENC2 | Atitinkamo variklio enkoderis; vadovaukitės instrukcija be poliškumo. |
| FLASH | 12 V DC, ne daugiau kaip 21 W; įspėjamąją lemputę pasirinkite pagal veikimo režimą ir suvartojamą galią. Nežymėtų atskirų išvadų poliškumo negalima nustatinėti spėjant. |
| ELS / OGI | ELS: 12 V AC užraktas, ne daugiau kaip 15 VA. OGI: 24 V DC signalizacija, ne daugiau kaip 4 W. Programuojant išėjimų funkcijas galima pakeisti. |
Pirmasis paleidimas ir padėčių mokymas

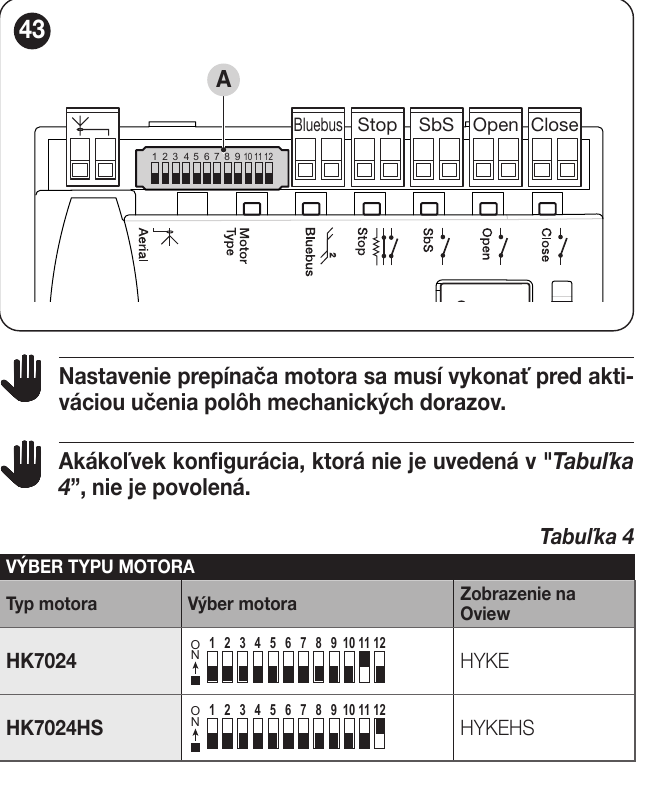

HK7024HS plokštėje variklio tipą reikia nustatyti prieš mokant padėčių. Pavaizduotos plokštės 12 padėčių jungiklyje HYKE HS atitinka įjungta 12 padėtis; visos kitos padėtys išjungtos. Jei jūsų plokštės žymėjimas ar versija skiriasi, nustatykite pagal faktiškai sumontuotą plokštę.
- Patikrinkite, ar tinkamai prijungta, ar nustatytos mechaninės atramos ir ar yra pakankamai laisvos vietos. Prieš įjungdami maitinimą, nustatykite varčią maždaug į eigos vidurį.
- Įjungus maitinimą, BlueBUS turėtų mirksėti maždaug kartą per sekundę; fotoelementų LED reaguoja, o FLASH lieka išjungta.
- Vienu metu maždaug 3 s spauskite Open ir Stop/Set, kol L1 ir L2 pradės greitai mirksėti. Baigus mokymą, STOP turi šviesti, o L1/L2 – užgesti.
- Patikrinkite, ar pasirinktas HS variklis. Maždaug 5 s spauskite Stop/Set + Close, kol L3/L4 pradės greitai mirksėti. Valdymo blokas lėtai uždaro M1, tada M2, atidaro abi varčias ir greitai jas uždaro. Naudojant vieną variklį, M1 praleidžiamas.
- Jei pirmiausia juda ne ta varčia arba ji juda netinkama kryptimi, nutraukite mokymą; kvalifikuotas technikas turi pataisyti variklio ir atitinkamo enkoderio prijungimą, tada mokymo procedūrą pakartoti. Suveikus fotoelementui arba STOP, mokymas nutraukiamas.
- Atlikdami kelis pilnus ciklus, patikrinkite judėjimo kryptį, lėtinimą, atramas ir visus saugos įtaisus. Varčia turi lengvai judėti ir atblokavus ją rankiniu būdu.
Programavimas integruotoje plokštėje
Pirmasis lygis: Laikykite nuspaudę Stop/Set, kol pradės mirksėti L1, tada atleiskite mygtuką; mygtukais Open/Close pasirinkite LED, o Stop/Set perjunkite būseną (greitas mirksėjimas – OFF, lėtas – ON). Baigę palaukite 10 s. Tarp mygtukų paspaudimų nedarykite ilgesnės nei 20 s pertraukos.
| LED – funkcija | ON / OFF būsena |
|---|---|
| L1 – Automatinis uždarymas | Pasibaigus pauzės laikui, vartai uždaromi; OFF = pusiau automatinis veikimas. Gamyklinė būsena: OFF. |
| L2 – Uždarymas suveikus fotoelementui | Kai automatinis uždarymas įjungtas, suveikus fotoelementui pauzė sutrumpinama iki 5 s. Jei automatinis uždarymas išjungtas, suveikus fotoelementui jis įjungiamas su užprogramuota pauze. Gamyklinė būsena: OFF. |
| L3 – Visada uždaryti | Jei nutrūkus maitinimui vartai buvo atidaryti, atkūrus maitinimą po 10 s įjungiamas 5 s išankstinis įspėjimas, tada vartai uždaromi. Gamyklinė būsena: OFF. |
| L4 – Visų įrenginių budėjimo režimas | Po minutės neveikimo išjungiama BlueBUS ir dauguma LED. Gamyklinė būsena: OFF. |
| L5 – ELS išėjimas kaip šviesa | ON režimu elektrinis užraktas pakeičiamas mandagumo apšvietimu. Gamyklinė būsena: OFF. |
| L6 – Išankstinis mirksėjimas | ON režimu įspėjamoji lemputė įjungiama likus 3 s iki judėjimo pradžios. Gamyklinė būsena: OFF. |
| L7 – CLOSE kaip dalinis atidarymas 1 | ON režimu pakeičiama CLOSE įėjimo funkcija. Gamyklinė būsena: OFF. |
| L8 – OGI kaip techninės priežiūros indikatoriaus lemputė | ON režimu pakeičiama atvirų vartų indikatoriaus lemputės funkcija. Gamyklinė būsena: OFF. |
Antrasis lygis: Laikykite nuspaudę Stop/Set, kol pradės mirksėti L1, tada atleiskite mygtuką; mygtukais Open/Close pasirinkite įvesties LED. Dar kartą laikykite nuspaudę Stop/Set; maždaug po 3 s įsižiebs dabartinės vertės indikatorius. Laikydami Stop/Set nuspaustą, mygtukais Open/Close pasirinkite vertės LED, tada atleiskite Stop/Set ir palaukite 10 s. Šios plokštės gamyklinės vertės pažymėtos paryškintai.
| Įvesties LED – parametras | Nustatymo LED – vertė |
|---|---|
| L1 – Pauzės trukmė | L1 5 s; L2 15 s; L3 30 s; L4 45 s; L5 60 s; L6 80 s; L7 120 s; L8 180 s. |
| L2 – Žingsninis režimas | L1 O–S–Z–S; L2 O–S–Z–O; L3 O–Z–O–Z; L4 buitinė; L5 buitinė 2; L6 trumpa komanda pėsčiųjų režimui; L7 asmens buvimas; L8 atidarymas pusiau automatiniu režimu ir uždarymas laikant komandą. |
| L3 – Variklių greitis | L1 labai lėtai; L2 lėtai; L3 vidutiniškai; L4 greitai; L5 labai greitai; L6 labai greitai; L7 greitas atidarymas / lėtas uždarymas; L8 labai greitas atidarymas / vidutinis uždarymas. |
| L4 – Atleidimas po uždarymo | L1 nėra; L2 1 lygis ≈100 ms; L3 2 lygis; L4 3 lygis; L5 4 lygis; L6 5 lygis; L7 6 lygis; L8 7 lygis ≈800 ms. |
| L5 – Variklių galia | L1 mažiausia; L2 2 lygis; L3 3 lygis; L4 4 lygis; L5 5 lygis; L6 6 lygis; L7 7 lygis; L8 didžiausia. |
| L6 – Pėsčiųjų / dalinis atidarymas | L1 M2 1/4; L2 M2 1/2; L3 M2 3/4; L4 visas M2; L5 abu sparnai 1/4 mažesnio atidarymo; L6 abu 1/2; L7 abu 3/4; L8 abu pagal mažesnį iš išmoktų kampų. |
| L7 – Įspėjimas apie techninę priežiūrą | L1 500; L2 1 000; L3 1 500; L4 2 500; L5 5 000; L6 10 000; L7 15 000; L8 20 000 manevrų. |
| L8 – Gedimų istorija | L1 paskutinis manevras; L2–L8 nuo antro iki aštunto paskutinio manevro. |
Diagnostika
Tinkamai veikiant, HK7024HS BlueBUS mirksi maždaug kartą per sekundę. Lėtai mirksintys L1/L2 reiškia, kad įrenginiai pakeisti arba neišmokti; lėtai mirksintys L3/L4 reiškia, kad padėtys neišmoktos arba po mokymo pakeisti jungikliai; išmokykite padėtis iš naujo. Užgesęs STOP šviesos diodas rodo, kad suveikė saugos įvestis. Naudodami antrąjį HK7224HS variklį, šiuos signalus stebėkite pirmojoje pavaroje su valdymo bloku.
Įvykus gedimui, FLASH lemputė kartoja trumpų mirksėjimų grupę, o po 1 sekundės pertraukos ją pakartoja. Suskaičiuokite vienoje grupėje esančius mirksėjimus.
| FLASH mirksėjimų skaičius | Ką patikrinti |
|---|---|
| 1 | Pakeistas / atjungtas BlueBUS įrenginys; pašalinę gedimą, pakartokite įrenginių mokymo procedūrą. |
| 2 | Fotoelementas arba kliūtis jos spindulio kelyje. |
| 3 | Padidėjęs pasipriešinimas judėjimui arba netinkamas galios nustatymas; pirmiausia patikrinkite mechaninę dalį. |
| 4 | Suveikusi STOP įvestis arba pasikeitusi išmokta saugos įvestis. |
| 5 | Valdymo bloko vidinių parametrų klaida; palaukite bent 30 s ir bandykite komandą dar kartą. Jei klaida išlieka, atjunkite ir vėl prijunkite maitinimą; jei ji pasikartoja, kreipkitės į techninės priežiūros specialistus. |
| 6 | Viršyta iš eilės atliekamų ciklų arba ciklų per valandą riba; palaukite kelias minutes, kol ribotuvas leis atlikti kitą judesį. |
| 7 | Elektros grandinių gedimas; palaukite bent 30 s ir bandykite komandą dar kartą. Jei gedimas išlieka atkūrus maitinimą, kreipkitės į techninės priežiūros specialistus. |
| 8 | Kita nuolat aktyvi komanda neleidžia pradėti naujo judesio; patikrinkite valdymo įvestis ir nuolat siunčiamos komandos priežastį. |
| 9 | Vartai užblokuoti komanda; atblokuokite juos atitinkama valdymo komanda. |
| 10 | Enkoderis aptiko kliūtį arba didelę trintį; patikrinkite vartų varčios judėjimo kelią. |
Nustatymų atkūrimas
Integruotoje HK7024HS plokštėje paspauskite ir laikykite Open ir Close, kol L1 ir L2 pradės mirksėti, tada atleiskite mygtukus. Taip atkuriamos gamyklinės programavimo reikšmės; individualūs nustatymai bus prarasti. Po nustatymų atkūrimo patikrinkite plokštės jungtis ir signalus; jei reikia iš naujo išmokyti įrenginius arba padėtis, atlikite šią procedūrą prieš pradėdami eksploatuoti.
Rankinis atblokavimas ir techninė priežiūra
Nutrūkus maitinimui, atblokuokite variklį komplekte esančiu raktu ir 90° pasukta svirtele, tada varčią perkelkite rankiniu būdu. Prieš vėl naudodami automatinį režimą, užfiksuokite variklį. Techninės priežiūros specialistas turi atlikti priežiūrą ne vėliau kaip po 6 mėnesių arba 20 000 manevrų: patikrinti nusidėvėjimą, laikiklių tvirtumą, atramas, laisvą vartų judėjimą ir saugos įtaisus.
Orientacinis eksploatavimo laikas

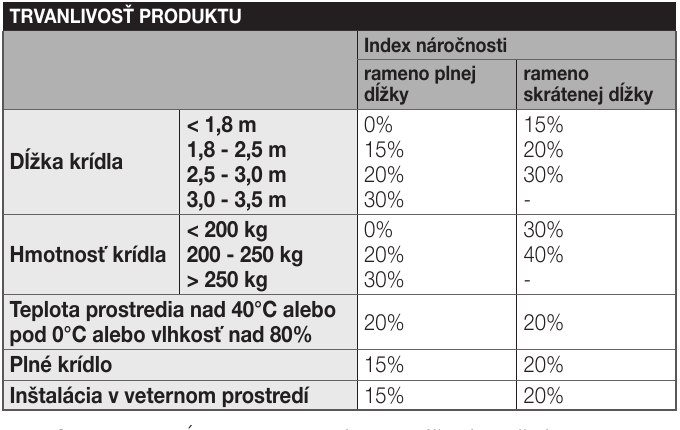

Apkrovos indeksas yra veiksnių, susijusių su ilgiu, svoriu, visa arba sutrumpinta svirtimi, temperatūra ir drėgme, pilna varčia bei vėju, poveikių suma. Gamintojo nurodytos vertės yra orientacinės ir negarantuoja ciklų skaičiaus. Pirmiausia pagal aukščiau pateiktą HYKE HS grafiką patikrinkite, ar ilgio ir svorio derinys leidžiamas; tik tada naudokite indeksą orientaciniam eksploatavimo laikui įvertinti. Ciklų skaičiaus grafikas nėra garantija.

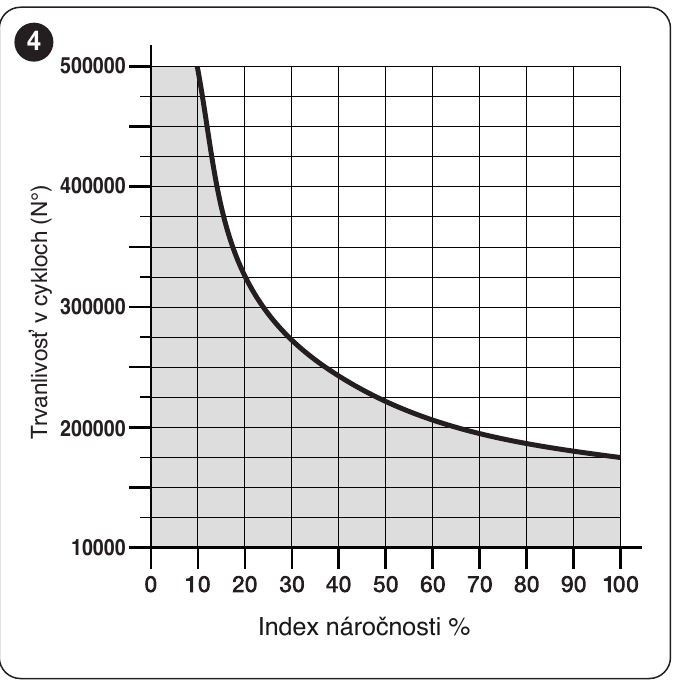

| Visos automatikos savybės | Indeksas | Eksploatavimo trukmės grafikas |
|---|---|---|
|
| |
Techniniai duomenys ir matmenys
| Parametras | Reikšmė |
|---|---|
| Modelis | NICE HYKE HK7024HS |
| Paskirtis | Greitaeigė šarnyrinė pavara su integruotu valdymo bloku, skirta vienai arba dviem varčioms. |
| Variklio įtampa | 24 V DC |
| Maitinimas | 230 V AC, 50/60 Hz įmontuotam valdymo blokui; variklis – 24 V DC. |
| Galia / srovės sąnaudos | 300 W; 1,5 A tinklo įvade. |
| Tuščiosios eigos greitis | 2 aps./min.; 90° pasukimo laikas apie 10 s, įprastai sumontavus, neįskaitant įsibėgėjimo ir sulėtėjimo. |
| Paleidimo / vardinis sukimo momentas | 500 / 120 Nm. |
| Veikimas | Esant vardiniam sukimo momentui – ne daugiau kaip 40 ciklų per valandą; nepertraukiamas veikimas – ne ilgiau kaip 7 min. |
| Darbinė temperatūra | Nuo −20 iki +50 °C pagal naujausią katalogą. |
| Apsaugos klasė | IP54, jei korpusas nepažeistas. |

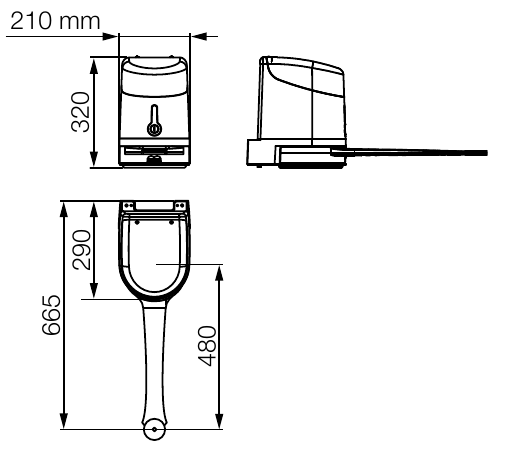

| Variklio matmenys | 290 × 210 × 320 mm. |
| Vien variklio svoris | 10,5 kg. |
