NICE Hyppo HY7005 – varstomų vartų pavara, skirta iki 3 m / 800 kg vartų varčiai
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
493,84 € su PVM
| Svoris |
|---|
| 13 kg |
Produkto aprašymas NICE Hyppo HY7005 – varstomų vartų pavara, skirta iki 3 m / 800 kg vartų varčiai
NICE HYPPO HY7005 – šarnyrinė varstomų vartų pavara
NICE HYPPO HY7005 yra atskiras elektromechaninis variklis vienai vartų sąvarai. Jame yra variklis 230 V AC, šarnyrinė svirtis ir jis yra negrįžtamoji. Sąvaros padėtį stebi naudodama atidarymo ir uždarymo galinius jungiklius. Reikalinga atskira valdymo plokštė ir saugos priedai; nutrūkus maitinimui ją galima atrakinti raktu.
Montavimą, prijungimą ir saugos bandymus turi atlikti kvalifikuotas technikas. Prieš atidarydami variklio arba valdymo bloko korpusą, atjunkite maitinimą ir, jei yra, atsarginį maitinimo šaltinį. Valdydami rankiniu būdu, užfiksuokite sąvarą, kad ji netyčia nepajudėtų.
Kada rinktis šią pavarą
HYPPO tinka varstomiems vartams, kai šarnyrinė svirtis montuojama vidinėje pusėje. Svarbu įvertinti sąvaros ilgį ir svorį, pasipriešinimą judant, vyrių padėtį ir erdvę, reikalingą visam svirties judesiui.
| Didžiausias sąvaros ilgis | 3 m; leistinas svoris mažėja didėjant sąvaros ilgiui. |
|---|---|
| Svoris pagal grafiką | Kai sąvaros ilgis apie 2 m viršutinė kreivė rodo maždaug 800 kg. Kai ilgis 3 m grafike rodoma reikšmė yra mažesnė nei 400 kg. Konkretų svorį įvertinkite pagal atitinkamą kreivę ir vartų sąlygas. |
| Darbo ciklas | 30 % |
3 m ir 800 kg reikšmės galioja ne vienu metu. Ribos taikomos vienam varikliui ir vienai sąvarai. Vartų aukštis ir forma, ištisinis užpildas bei stiprus vėjas gali gerokai sumažinti šias vertes. Darbo ciklo procentinė reikšmė nenurodo ciklų skaičiaus per valandą ir nereiškia nepertraukiamo veikimo.
Horizontalioji ašis rodo ilgį metrais, vertikalioji – svorį kilogramais. HY7005 naudokite šiuo modeliu pažymėtą taikymo sritį.
Suderinami priedai
Priedus rinkitės pagal sumontuotą valdymo bloką, jungtis ir įtampą. Toliau pateikta prijungimo schema ir procedūros taikomos MC800 / MCA5R30.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Valdo vieną arba du variklius ir saugos įtaisus. |
|
| Įspėjamoji lemputė | Įspėja apie judančius vartus ir gali turėti anteną. |
|
| Fotoelementai | Stebi vartų zoną; reakcija priklauso nuo įrengimo vietos. | |
| Jautrus apsauginis kraštas | Apsauga sąvarai susilietus; naudojant MC800, ji privaloma. |
|
| Belaidžiai fotoelementai | Sprendimas be kabelių, vedamų iki fotoelementų. |
|
| Imtuvas | Priima nuotolinio valdymo pultų komandas; į SM telpa vienas imtuvas. |
|
| Siųstuvas | Nuotolinis valdymas pagal įrengtą imtuvą. | |
| Antena | Padeda pagerinti nuotolinio valdymo pulto veikimo nuotolį. |
|
| Klaviatūra | Komanda įvedant kodą, nenaudojant nuotolinio valdymo pulto. |
|
| Raktinis jungiklis | Komanda pasukus raktą fiksuotoje vietoje. |
|
| Kortelių skaitytuvas | Valdymas priskirta kortele arba raktų pakabuku. |
|
| Elektrinė spyna | Papildomas vartų varčios užrakinimas, sinchronizuojamas su valdymo sistema. |
|
| Ilgesnė svirtis | Didesnis pasiekiamumas, kai montavimo geometrija kitokia. | |
| Avarinis atrakinimas iš išorės | Rankinis priėjimas dingus elektrai, kai nėra kito įėjimo. |
|
| Wi-Fi / GSM valdymas | Nuotolinė komanda per įtampos neturintį kontaktą. |
|
| Programavimas ir integravimas | Išplėstiniai nustatymai ir diagnostika. |
|
FT210B netinka MC800 ir MC824H: reikia nustatyti skirtingus FT A / FT B / FT C adresus. Pasirinkite pirmiau nurodytus suderinamus fotoelementus.
Atskiras variklis ir valdymo blokas
Pasiūlymas apima vieną variklį HYPPO HY7005 su lankstine svirtimi. Atskirame variklyje nėra valdymo bloko. Dvivėriams vartams reikia dviejų atitinkamų variklių; jie nepadidina vienos vartų varčios ribos. Valdymo bloką, fotoelementus, švyturėlį, imtuvą ir nuotolinio valdymo pultelius rinkitės pagal komplektaciją.
| Komplektacija | Valdymas | Svarbus skirtumas |
|---|---|---|
| HY7005 | MC800 | 230 V AC, įmontuoti galiniai jungikliai. MC200 yra vieno variklio valdymo galimybė. |
Jei vartai jau įrengti, vadovaukitės įmontuotos valdymo plokštės instrukcijomis. Dabartinės MC800 instrukcija netinka senajai A60, o MC824HR30 procedūrų negalima automatiškai taikyti kitai MC824H kartai.
Lankstinio vartų pavaros montavimas
Prieš montuojant
- Varčia turi sklandžiai judėti rankiniu būdu per visą eigą. Patikrinkite vyrius, varčios tvirtumą ir tvirtinimo vietos laikomąją galią.
- Įrenkite tvirtus mechaninius uždarymo ir atidarymo ribotuvus, kad nustatytumėte eigą ir galėtumėte suprogramuoti valdymo bloką.
- Palikite laisvos vietos variklio korpusui, visai svirties eigai ir atrakinimo rankenai. Įvertinkite prispaudimo ir įtraukimo vietas bei numatykite apsaugos priemones.
- Prie stulpelio tvirtinama laikanti plokštė, o prie varčios – priekinis laikiklis. Svarbiausi yra montavimo matmenys ir pagrindo tvirtumas.
Montavimo matmenys A ir B
Matmenis A ir B išmatuokite pagal paveikslėlį. Lentelė skirta standartinei HYPPO HY7005 lankstinei svirčiai; joje nurodytas atidarymo kampas konkrečiai matmenų porai milimetrais.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Kampą lemia geometrija, o ne savavališkai parinktas valdymo bloko nustatymas. Prieš galutinai pritvirtindami, atblokuokite variklį ir patikrinkite visą varčios bei svirties eigą. Ribotuvai turi neleisti judėti už saugios zonos ribų.
Pailginta svirtis HYA12
Pailginta lankstinė svirtis NICE HYA12 suteikia didesnį pasiekiamumą. Paveikslėlyje nurodytas ir matmuo D. Didžiausios A/B/D reikšmės yra montavimo ribos, o ne rekomenduojami stulpelio matmenys. Standartinės svirties kampų lentelės automatiškai netaikykite HYA12 svirčiai.
| Matmuo | Standartinė svirtis | HYA12 |
|---|---|---|
| A maks. | 150 mm | 400 mm |
| B maks. | 350 mm | 450 mm |
| D maks. | 450 mm | 800 mm |
Plokštės ir laikiklio tvirtinimas
- Nustatykite, ar montuojama kairėje, ar dešinėje žiūrint iš sklypo vidaus. Tas pats modelis pritaikomas abiem pusėms, keičiant plokštės padėtį ir surenkant svirtį atitinkamai.
- Pritvirtinkite laikančiąją plokštę A prie tvirto stulpelio pagrindo, o laikiklį B prie tvirtos varčios dalies. Čia A/B žymi dalis, o ne ankstesnėje lentelėje nurodytus montavimo matmenis.
- Prisukite variklį prie plokštės. Nedidelius lygiavimo nuokrypius koreguokite išilginių tvirtinimo angų pagalba.
- Surinkite svirtį pagal pasirinktą pusę. Prieš surinkdami, sutepkite varžtus pagal montavimo instrukciją, uždėkite poveržles ir tvirtinimo detales.
- Atblokavę variklį, rankiniu būdu išbandykite varčią iki ribotuvų; tada galutinai priveržkite tvirtinimo detales.
Montavimas kairėje, vaizdas iš vidaus:
Montavimas dešinėje, vaizdas iš vidaus:
Mechanizmo dangtis ir apsauga
Sureguliavę uždėkite dangtį ir atrakinimo rankenėlę bei pritvirtinkite juos varžtais. Patikrinkite kabelių įvores ir ar dangtis sandariai uždarytas. Į pavarą ar valdymo bloką neturi patekti vandens; kabelius saugokite nuo svirties ir vartų sparno judėjimo.
Avarinis atrakinimas rankiniu būdu
- Sustabdykite automatiką, atjunkite maitinimą ir užfiksuokite vartų sparną, kad jis nepajudėtų savaime.
- Pastumkite spynos dangtelį aukštyn. Įkiškite raktą ir pasukite jį pagal laikrodžio rodyklę.
- Pasukite atrakinimo rankenėlę, kaip parodyta paveikslėlyje; tada vartų sparną judinkite rankiniu būdu.
- Prieš pradėdami naudoti automatiką, grąžinkite mechanizmą į užrakintą padėtį, rankenėlę laikydami vertikaliai. Patikrinkite, ar pavara užfiksuota, ištraukite raktą ir uždarykite spynos dangtelį.
Jei į sklypą nėra kito įėjimo, prieigą numatykite jau montuodami: NICE KIO su KA1 trosu leidžia atrakinti rankiniu būdu iš išorės. Sumontuokite ir išbandykite mazgą prieš pradėdami naudoti vartus.
Kabelių tiesimas ir elektros prijungimas
Tieskite ir saugokite tinklo maitinimo, variklio ir žemos įtampos signalų laidus atsižvelgdami į įtampą ir aplinkos sąlygas. Į valdymo bloką atveskite L, N ir PE laidus; apsaugokite juos tinkamu apsaugos įtaisu ir įtaisu, leidžiančiu visiškai atjungti maitinimą. Kabelius pritvirtinkite kabelių įvorėmis ir apsaugokite nuo tempimo.
| Grandinė | Kabelis | Paskirtis |
|---|---|---|
| Maitinimas į valdymo bloką | 3 × 1,5 mm² | Iki 30 m; L, N ir PE. Jei maitinimo kabelis ilgesnis, naudokite 3 × 2,5 mm² kabelį ir įrenkite apsauginį įžeminimą prie automatikos pagal valdymo bloko instrukciją. |
| Variklis | 4 × 1,5 mm² | Iki 10 m; atidarymo, bendrasis, uždarymo ir apsauginis PE laidai. |
| BlueBUS | 2 × 0,5 mm² | Iki 20 m; jei ilgis nuo 20 m iki 40 m, naudokite 2 × 1 mm² kabelį. Poliškumas nesvarbus. |
| Švyturėlis | 2 × 1,5 mm² | Iki 20 m, tinklo įtampos FLASH. |
| Elektrinė spyna | 2 × 1 mm² | Iki 10 m; išėjimas 12 V AC / maks. 15 VA. |
| Raktinis jungiklis | 4 × 0,5 mm² | Iki 50 m; galima naudoti ir du 2 × 0,5 mm² kabelius. |
| Antena | RG58 | Iki 20 m; rekomenduojamas trumpesnis nei 5 m ilgis. |
Montuotojas turi patikrinti laidų skerspjūvį ir trasą, atsižvelgdamas į jų ilgį ir sumontuoto valdymo bloko instrukciją.
Variklio ir valdymo bloko prijungimas
HY7005 turi 230 V AC variklį ir integruotus galinius jungiklius. Toliau aprašyta valdymo bloko prijungimo tvarka skirta MC800 su MCA5R30 plokšte ir OutSTB. Naudodami MC200 arba senesnę A60, vadovaukitės atitinkama jos instrukcija. Senesnė MCA5 plokštė turi kitokius žymėjimus ir jos negalima painioti su MCA5R30.
| Kairysis variklis | Gnybtų blokas Open / Common / Close (atidaryti / bendrasis / uždaryti). PE jungiamas prie atskiro apsauginio gnybto. |
|---|---|
| Dešinysis variklis | Palyginti su kairiuoju varikliu, sukeiskite vietomis Open ir Close. Common ir PE laidų vietos nekeičiamos. |
| Vienas vartų sparnas | Naudodami MC800, prijunkite prie M2; M1 paliekamas laisvas. |
| Du vartų sparnai | M2 pirmiausia uždaro, M1 pirmiausia atidaro. |

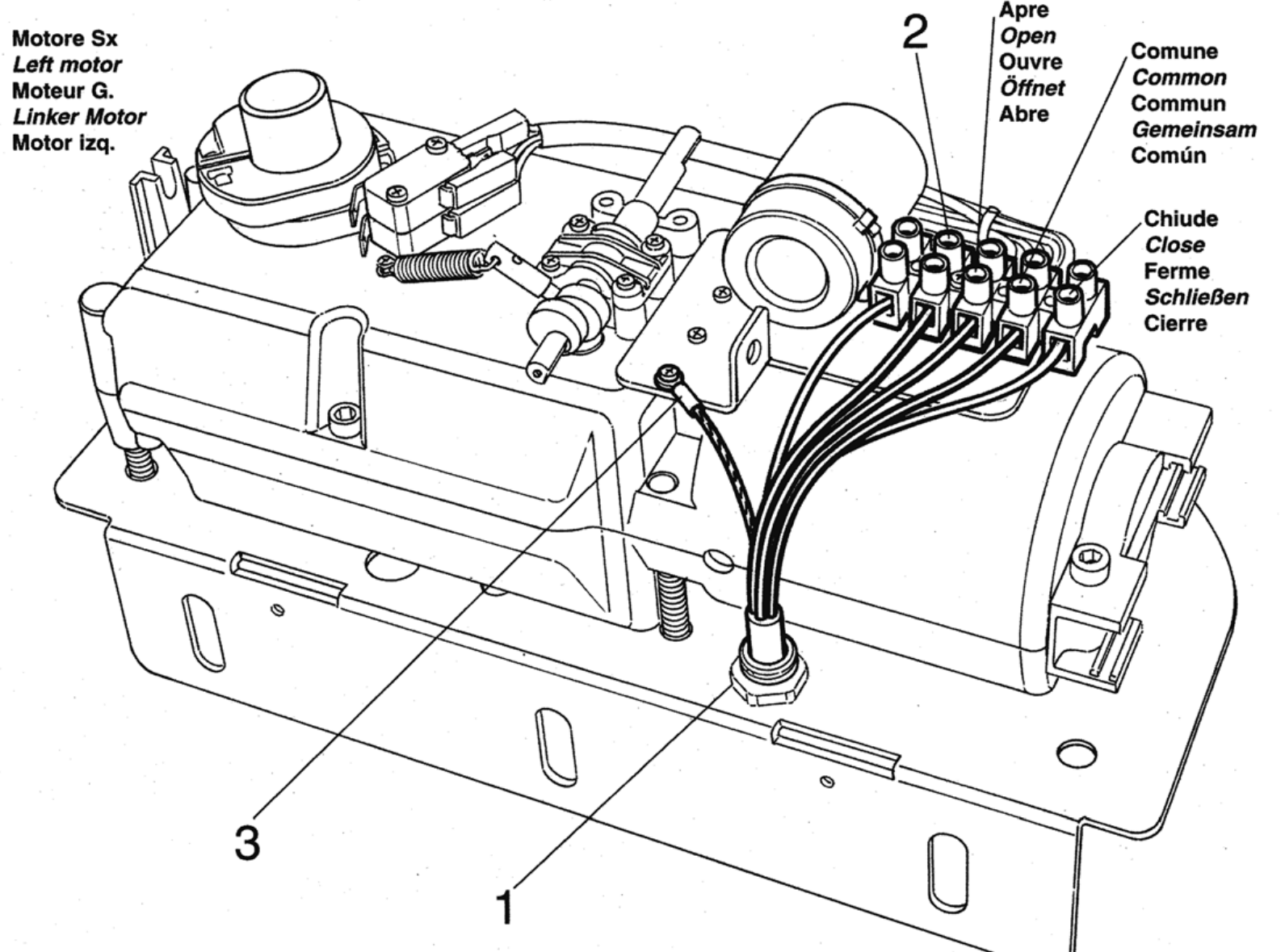

1 yra kabelio įvorė, 2 variklio gnybtų blokas, 3 apsauginis įžeminimas. Kintamosios srovės variklio grandinė neturi nuolatinės srovės poliškumo +/−. Sukimo momentas nustatomas valdymo bloke.
MC800 – priedų gnybtai ir poliškumas
| 3 / 4 – maitinimas | 3 = 0 V (−), 4 = Common +24 V DC (+), iš viso maks. 200 mA pagalbiniams įrenginiams. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −; perjungiamas maitinimas fotoelementų relėms, maks. 4 W. Budėjimo režimu išjungiamas. Nepainiokite jo su senesnės plokštės OGI. |
| 6 / 7 – BlueBUS | Maitinimas ir duomenys perduodami dviem laidais; poliškumas +/− nesvarbus. |
| 1 / 2 – ELS | Elektrinė spyna 12 V AC, maks. 15 VA; poliškumas nesvarbus, nes tai kintamoji srovė. |
| FLASH | Savaime mirksintis švyturėlis 230 V AC, maks. 21 W; pavyzdžiui, ELAC. Žemos įtampos ELDC čia nejunkite. |
| 4 / 13 – SbS | Be potencialo NO kontaktas tarp Common 4 ir SbS 13 žingsniniam valdymui; kontaktas neturi poliškumo. |
| 4 / 14 ir 4 / 15 | Be potencialo NO kontaktas atidarymui (14) arba uždarymui (15). |
| 4 / 12 – STOP | Išmoktas saugos įėjimas NO, NC arba 8,2 kΩ; kontaktai neturi poliškumo. |
| 8–11 – AUX | Ribiniai jungikliai: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LP nedega. Relinės fotoakys: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 tampa STOP; LP dega. Šios AUX funkcijos viena kitą paneigia. Nenaudojami AUX įėjimai lieka laisvi. |

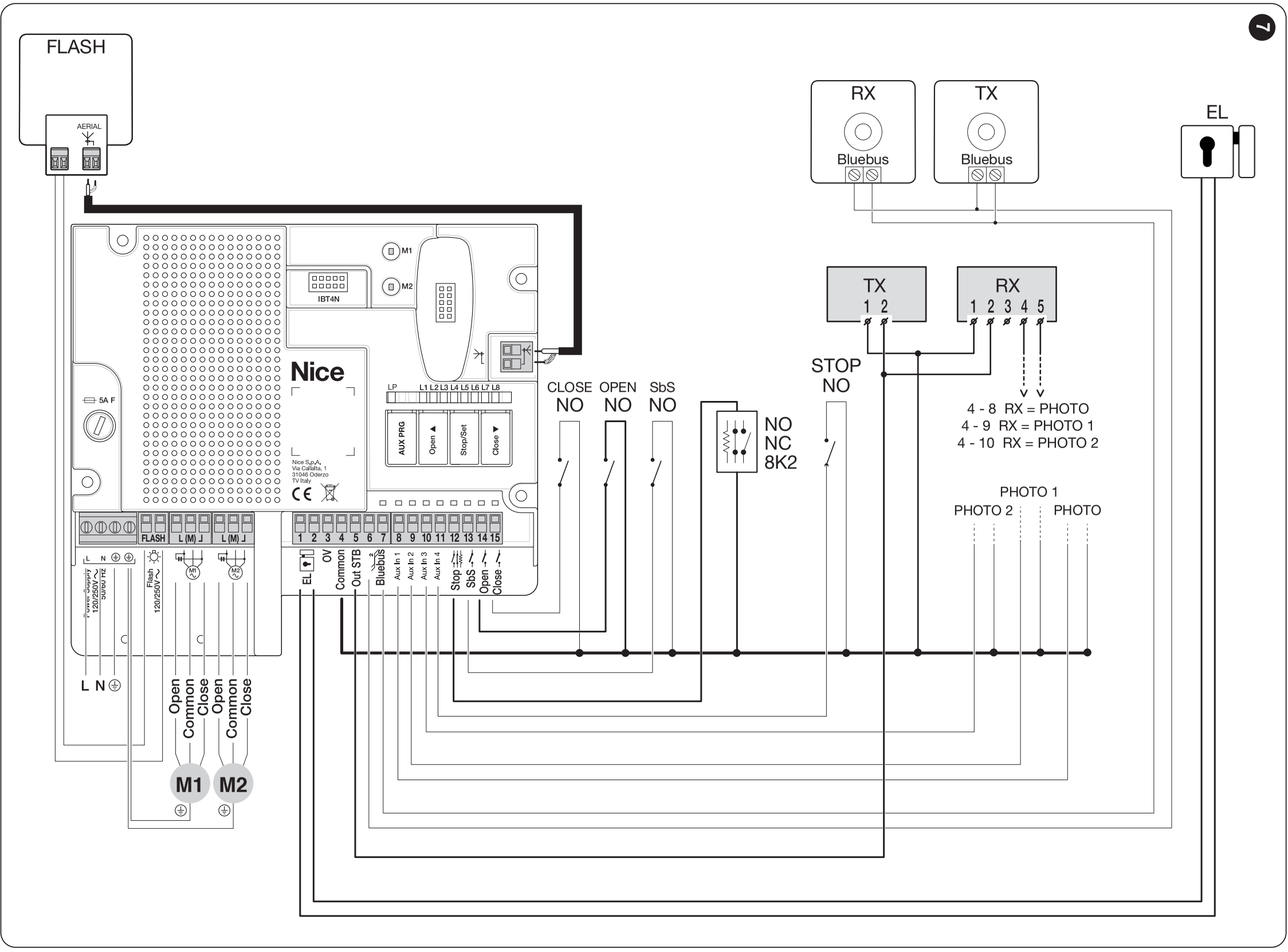

Schema rodo kombinuotą relinę ir BlueBUS jungimo schemą, kai įjungtas Standby režimas. Relinių TX/RX fotoakių maitinimą pagal ją prijunkite prie OutSTB; kitu režimu naudokite atitinkamą valdymo bloko schemą. HY7005 mikrojungikliai yra integruoti į variklio grandinę. Neveskite bepotencialių kontaktų iš Open/Common/Close gnybtų bloko į AUX. AUX nustatymas.

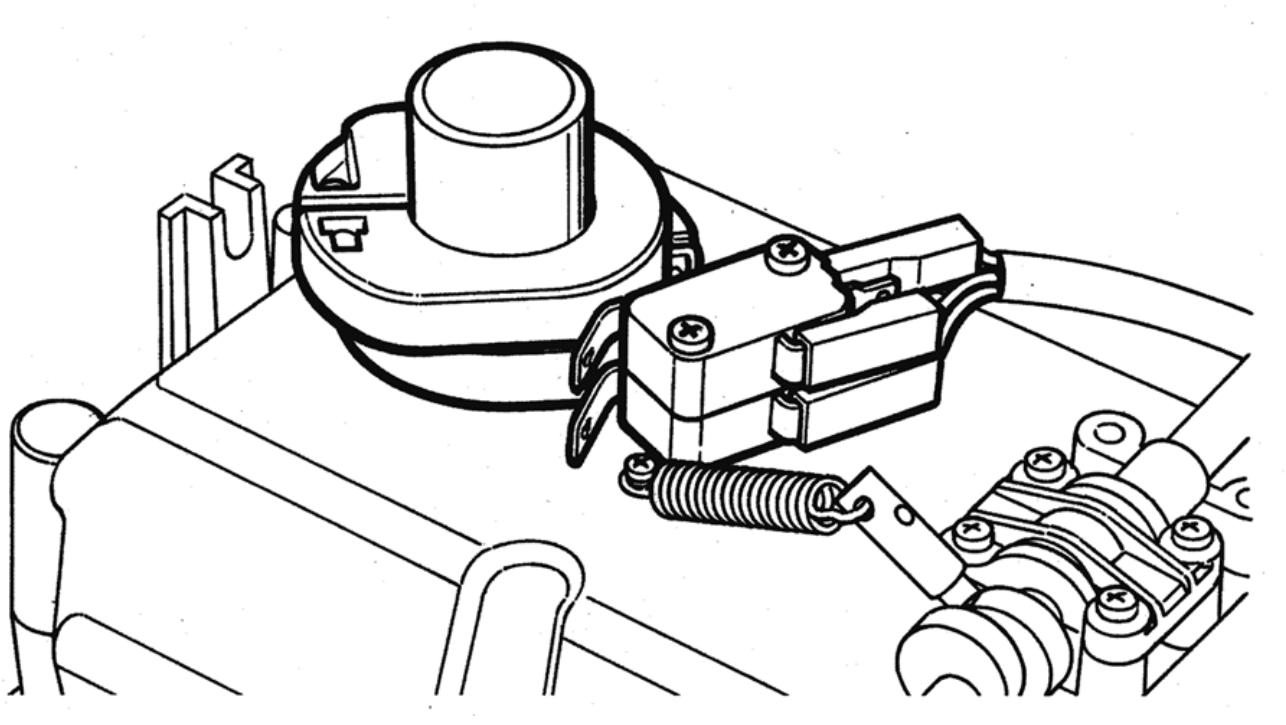

HY7005 ribinių jungiklių nustatymas
- Atjunkite maitinimą, atblokuokite variklį ir rankiniu būdu nuveskite vartų varčią į uždarytą padėtį prie mechaninio ribotuvo.
- Sukite atitinkamą kumštelį, kol išgirsite mikrojungiklio suveikimą. Antrą kumštelį nustatykite, kai varčia atidaryta, kad nustatytumėte priešingą kryptį.
- Grąžinkite rankeną į vertikalią užrakintą padėtį.
- Atlikdami kontroliuojamą bandymą patikrinkite kryptį, sustojimą ir atsirėmimą į ribotuvus. Prieš vėl reguliuodami kumštelius, dar kartą atjunkite maitinimą.
- Po bandymo vėl atjunkite maitinimą. Tik tada priveržkite kumštelių tvirtinimo varžtus ir uždėkite dangtelį.
Mechaniniai ribotuvai vis tiek būtini. Variklio kumštelių nustatymas yra atskiras veiksmas nuo eigos nustatymo MC800 valdiklyje.
Fotoakys ir saugos įėjimai
Fotoakis išdėstykite atsižvelgdami į vartų varčių judėjimą ir vartų keliamą riziką. Tinkamai sulygiuokite TX/RX. Pravažiavimo apsauga nepakeičia apsaugos nuo prispaudimo ties vyriais ir svirtimi.
MC800 palaiko BlueBUS ir relines fotoakis, įskaitant jų derinį, pagal tinkamą schemą. AUX režimas ir TX/RX maitinimas turi atitikti jungimo schemą bei Standby arba fotoelementų bandymo nustatymą. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB a F210B turi du poliškumo neturinčius laidus. Kiekvienai porai reikia tinkamo unikalaus adreso.
Relinės EPM, EPMOR arba EPMA reikia nustatyti AUX režimą fotoakims su šviečiančia LP. RX kontaktas C–NC jungiamas tarp Common 4 ir 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. TX/RX maitinimą ir bandymo grandinę prijunkite pagal pasirinktą režimą, įskaitant poliškumą 3− / 4+ ir OutSTB 5+. EPM TX ir RX turi gnybtus 1 = + ir 2 = − maitinant nuolatine srove; RX 4 = COM ir 5 = NC. Šie numeriai nebūtinai galioja kitam fotoakių modeliui. Vien prijungti kontaktą neužtenka – reikia ir maitinimo bei konfigūracijos. Relinių fotoakių prijungimo eiga.
Naudojant MC800, būtina įrengti jautrius saugos kraštus. Montuotojas turi parinkti jų tipą ir vietą taip, kad sistema atitiktų smūgio bandymo reikalavimus visomis eksploatavimo sąlygomis. Jautraus krašto prijungimas prie STOP saugos įėjimo.
Patikrinkite kiekvieną porą vartams atsidarant ir užsidarant, STOP funkciją ir visus sumontuotus jautrius kraštus. Neatjunkite saugos įtaiso jį užtrumpindami, kad vartai pradėtų judėti.
Pirmasis paleidimas ir nustatymas
Šiuos veiksmus montuotojas atlieka patikrinęs mechaninę ir elektros įrangą. Užfiksuokite variklį automatiniu režimu, patikrinkite ribotuvus, laisvą eigą ir M1/M2. Pirmojo judesio metu būkite pasirengę sustabdyti vartus.
Nustatykite HY7005 ribinius jungiklius. Prieš nustatydami eigą, patikrinkite, ar MC800 nustatyta tinkama jėga, II lygio parametras L6. HY7005 yra elektromechaninis; hidraulinių variklių slėgio palaikymo funkcija jam neaktyvuojama.
Įjungus maitinimą, BlueBUS turi mirksėti maždaug kartą per sekundę, prijungtų BlueBUS fotoakių TX/RX šviesos diodai turi mirksėti, o FLASH švyturėlis turi būti išjungtas. Jei kuri nors patikra nepavyksta, prieš tęsdami atjunkite maitinimą ir galimą atsarginį maitinimo šaltinį bei patikrinkite jungtis.

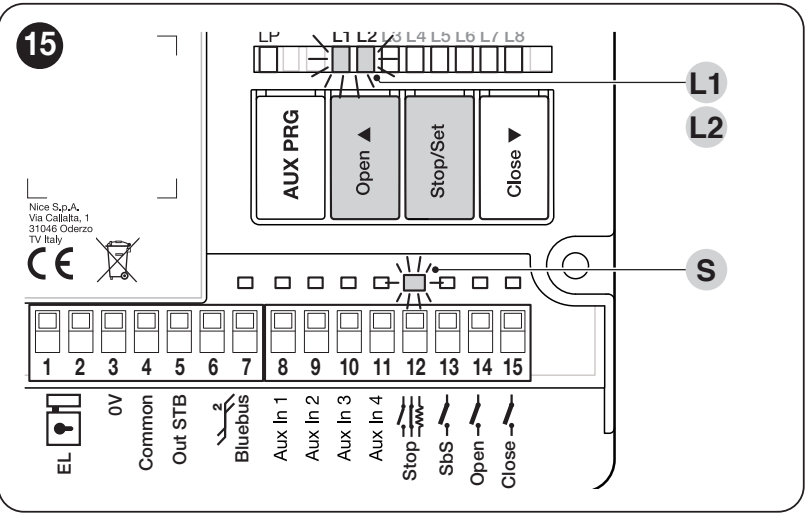

1. Įrenginių atpažinimas
- Vienu metu laikykite nuspaudę Open ▲ + Stop/Set.
- Atleiskite abu mygtukus, kai L1/L2 pradės greitai mirksėti, maždaug po 3 sekundžių.
- Palaukite, kol procesas bus baigtas. Sėkmingai atlikta: STOP šviečia, L1/L2 nešviečia. L3/L4 gali mirksėti, rodydami, kad reikia nustatyti padėtis.
Pakartokite įrenginių atpažinimą pridėję arba pašalinę BlueBUS/STOP įrenginį. Nustatymą atlikite ir neprijungę priedų.
2. Automatinis padėčių nustatymas
- Vienu metu laikykite nuspaudę Stop/Set + Close ▼.
- Atleiskite mygtukus, kai L3/L4 pradės greitai mirksėti, maždaug po 3 sekundžių.
- Stebėkite: M1 užsidaro, M2 užsidaro, M2 atsidaro, M1 atsidaro, M1 užsidaro ir M2 užsidaro; kiekvieną kartą iki atitinkamo ribotuvo. Kai naudojamas vienas variklis, juda tik M2.
- Sėkmingą užbaigimą patvirtina užgesimas L3/L4.
Jei kuris nors variklis per pirmuosius uždarymo judesius vietoj uždarymo atidaro vartus, sustabdykite mokymą mygtuku Open ▲ arba Close ▼. Atjunkite maitinimą ir galimą atsarginį maitinimo šaltinį, tada pataisykite atitinkamo variklio sukimosi kryptį: sukeiskite Open ir Close laidus; Common ir apsauginis PE turi likti savo gnybtuose. Jei seka neteisinga, pataisykite M1/M2. Mokymą pradėkite iš naujo. Fotobūklės suveikimas arba STOP signalas nutraukia mokymą ir mirksi L1; pašalinkite priežastį ir pakartokite mokymą.
3. Bandymas ir perdavimas
Išbandykite visišką atidarymą ir uždarymą, ribotuvus, lėtinimą, vartų sąvarų persidengimą ir atrakinimą. Patikrinkite kiekvieną saugos įtaisą, sustabdymą ir krypties pakeitimą atsiradus kliūčiai. Montuotojas privalo išmatuoti jėgas ir įvertinti visą sistemą. Nenustatykite didelės jėgos kaip stringančių vartų remonto pakaitalo. Naudotojas turi gauti instrukciją ir mokėti saugiai atrakinti pavarą.
Rankinis ir mišrusis mokymas: išsamus valdymo bloko vadovas. Prieš mišrųjį mokymą reikia atlikti automatinį mokymą.
Nustatymai ir nuotolinio valdymo pultai
Automatinį uždarymą, pauzę, veiksmų seką, lėtinimą ir jėgą nustatykite pagal vartus. Pakeitę jėgos arba saugos funkcijų nustatymus, bandymus atlikite iš naujo. Išsamūs intervalai, LED indikatoriai ir gamyklinės vertės pateikti valdymo bloko programavimo lentelėse.
Imtuvas, nuotolinio valdymo pultas ir antena
Atskiras variklis neturi įmontuoto radijo imtuvo. Į valdymo bloką įstatomas SM imtuvas. NICE OXIBD palaiko ir dvikryptį ryšį ON3EBD; OXILR naudokite su ON3ELR. Jei naudojamas senesnis OXI siųstuvus rinkitės pagal išsaugotą kodavimą. Vienodas dažnis savaime negarantuoja suderinamumo.
Koaksialinį kabelį prijunkite pagal imtuvą: OXIBD imtuvą junkite tiesiogiai prie imtuvo, o OXI – pagal valdymo bloko schemą. Nuotolinio valdymo pultų susiejimas ir ištrynimas. Radijo atminties ištrynimas nėra plokštės atstata ar padėčių mokymas.
Ką patikrinti gedimo atveju
| Požymis | Ką patikrinti |
|---|---|
| Vartai nejuda | Maitinimą, atrakinimo mechanizmo užfiksavimą ir STOP grandinę. Maitinimo ar saugiklių gedimus turi šalinti technikas, kai maitinimas atjungtas. |
| Variklis veikia, bet sąvara nejuda | Patikrinkite pavaros užfiksavimą ir svirties tvirtinimą; grąžinkite atrakinimo mechanizmą į užrakintą padėtį. |
| Vartai sustoja arba grįžta atgal | Pirmiausia patikrinkite, ar vartai juda laisvai rankiniu būdu, ir ar svirties judėjimo erdvė neužblokuota; tada patikrinkite fotobūkles, STOP grandinę ir ribotuvus. Nedidinkite jėgos, kol nenustatyta priežastis. |
| Mokymas neužbaigiamas | Variklių seka ir kryptis, ribotuvai bei saugos įtaisai. HY7005 modelyje taip pat patikrinkite galinių jungiklių kumštelius. |
| Nuotolinio valdymo pultas neveikia, tačiau mygtukas veikia. | Bateriją, kodavimą, siųstuvo įrašymą į imtuvą ir anteną. |
| Gedimas pakeitus fotobūkles | Patikrinkite adresus ir kabelius, tada pakartokite įtaisų atpažinimą. |
Švyturėlio ir LED mirksėjimų skaičius: diagnostika ir gedimų šalinimas. Prieš atlikdami atstatą užsirašykite nustatymus. Plokštės atstata, imtuvo atminties ištrynimas ir pakartotinis mokymas yra skirtingi veiksmai; vadovaukitės įrengto valdymo bloko instrukcija.
Patikra ir priežiūra
Ne rečiau kaip kas šešis mėnesius pasirūpinkite, kad būtų patikrinta visa sistema; intensyviai naudojant arba esant sudėtingoms aplinkos sąlygoms, tikrinkite dažniau pagal priežiūros planą. Patikrinkite vyrius, tvirtinimo detales, svirties laisvumą, ribotuvus, atrakinimo mechanizmą, kabelių įvores ir kabelius. Išbandykite fotobūkles ir STOP grandinę, o patikros rezultatus užregistruokite.
Vartams judant, laikykitės atokiau nuo sąvaros ir šarnyrinės svirties judėjimo trajektorijos. Neleiskite vaikams žaisti prie vartų, o nuotolinio valdymo pultus laikykite jiems nepasiekiamoje vietoje. Vartų judėjimo zoną laikykite laisvą. Paviršius ir fotobūklių langelius valykite nenaudodami agresyvių valiklių. Neplaukite variklio aukšto slėgio vandens srove. Mechanizmo, elektros grandinių ir saugos nustatymų darbus patikėkite technikui. Pažeidus svirtį, girdint neįprastą triukšmą ar vartams pradėjus judėti savaime, išjunkite automatiką ir pasirūpinkite remontu.
NICE HYPPO HY7005 techniniai duomenys
| Tipas | Elektromechaninė negrįžtamoji šarnyrinė pavara, skirta vienai sąvarai. |
|---|---|
| Variklis | 230 V AC / 50 Hz |
| Srovė | 1,2 A |
| Galia | 258 W |
| Sukimo momentas | 400 Nm |
| Sukimosi greitis | 1,7 aps./min |
| Darbo ciklas | 30 % |
| Padėties nustatymas | Atidarymo ir uždarymo galiniai jungikliai |
| Apsaugos klasė | IP43 |
| Darbinė temperatūra | −20 iki +50 °C |
| Matmenys | 350 × 165 × 242 mm (plotis × gylis × bendras aukštis) |
| Svoris | 13 kg |
| Sąvaros ribos | Iki 3 m; konkrečią masę nustatykite pagal ribinių verčių grafiką. |
Bendras 242 mm aukštis apima po pavaros korpusu esančią plokštę; brėžinyje nurodytas korpuso aukštis – 152 mm.
