NICE OLTRE 1824 – atskira pavara varstomiesiems vartams, skirta iki 1,8 m ilgio ir 100 kg svorio varčiai
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
305,46 € su PVM
| Svoris |
|---|
| 5,50 kg |
Produkto aprašymas NICE OLTRE 1824 – atskira pavara varstomiesiems vartams, skirta iki 1,8 m ilgio ir 100 kg svorio varčiai
NICE OLTRE1824 – paslėpta varstomųjų vartų pavara
NICE OLTRE1824 yra atskira elektromechaninė pavara gyvenamųjų namų varstomiesiems vartams, skirta vienai varčiai iki 1,8 m ir 100 kg. Variklis 24 V DC įmontuojamas į tuščiavidurį vertikalų varčios profilį ties jos sukimosi ašimi. Apatinė dalis tvirtinama prie pagrindo. Yra negrįžtamoji; dingus elektrai galima atblokuoti rankiniu būdu svirtimi.
Valdymui reikia atskiro NICE MC824L valdymo bloko. Variklio 24 V DC įtampa nereiškia, kad valdymo blokas jungiamas prie 24 V tinklo įtampos: jo maitinimo įvadas yra 230 V AC.
Kada rinktis OLTRE1824
Tinka, kai norima išlaikyti švarią varstomųjų vartų išvaizdą – be matomos stūmoklinės pavaros ar svirties. Vietą varikliui reikia numatyti dar projektuojant vartų varčią. Profilio viduje turi būti ne mažesnė kaip 56 mm skersmens ertmė varikliui o tvirtinimas turi užtikrinti tikslų sutapimą su vyrių ašimi.
| Viena varčia | Iki 1,8 m / 100 kg; pasirinkimas taip pat priklauso nuo to, ar varčia juda lengvai, jos užpildo ir vėjo poveikio. |
|---|---|
| Atidarymo greitis | Apie 10 s iki 90° esant vardinėms sąlygoms; įsibėgėjimas ir lėtėjimas turi įtakos visam laikui. |
| Darbo režimas | Iki 60 ciklų per valandą esant vardiniam sukimo momentui. Vieną ciklą sudaro atidarymas ir uždarymas. |
| Mechaniniai ribotuvai | Tinkamam veikimui ir mokymui reikalingi tvirti atidarymo ir uždarymo ribotuvai; jie į pavaros komplektą neįeina. |
Varčia turi judėti lengvai ir sklandžiai, neužsikirsdama. Nenaudokite variklio galios netinkamam vyriui ar blogai pakabintiems vartams kompensuoti.
Atskiras variklis ir valdymo blokas
Šis puslapis skirtas vienam OLTRE1824 varikliui, o ne visai vartų automatikos sistemai. Dvivėriams vartams reikia dviejų variklių. MC824L valdo vieną arba du OLTRE1824 variklius be enkoderio; variklis turi du maitinimo laidus. Naudojant vieną variklį, naudojama išvestis M2 o M1 lieka laisva.
Žymenys MC824L ir MC824H nėra tarpusavyje pakeičiami. OLTRE pavarai rinkitės MC824L; vienoda variklių įtampa nėra pakankama priežastis rinktis kitą valdymo bloką. Fotoelementai, švyturėlis, imtuvas ir nuotolinio valdymo pulteliai parenkami pagal komplektaciją.
Pavaros priedai
| Elementas | Paskirtis |
|---|---|
| Atskiras valdymo blokas | NICE MC824L vienam arba dviem OLTRE1824 varikliams be enkoderio. |
| BlueBUS fotoelementai | NICE EPMB arba NICE EPSB – siauras modelis. Dviejų laidų maitinimas ir ryšys be poliškumo; pakeitus įrenginius, reikia atlikti jų mokymą. |
| Švyturėlis | NICE ELDC žemos įtampos FLASH išvesčiai. Prie šios išvesties netinka prie tinklo jungiamas ELAC švyturėlis. |
| Radijo bangomis valdomas pultelis | NICE OXIBD į SM lizdą ir suderinami NICE nuotolinio valdymo pulteliai. Pultelio tipas ir kodavimas turi atitikti imtuvą. |

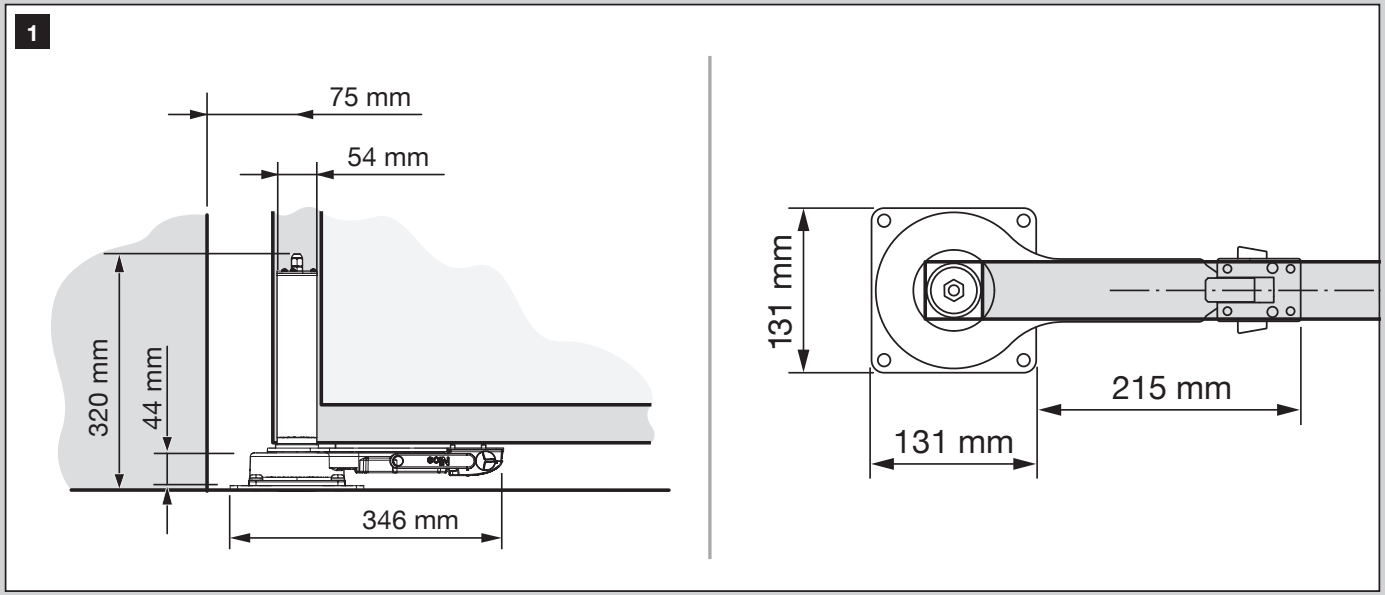

Matmenys ir ašies padėtis
Išorinis cilindrinės variklio dalies skersmuo yra 54 mm. Ruošdami profilį, numatykite vidinį tarpą ir vyrių padėtį; vien išorinio kvadratinio profilio matmens nepakanka.

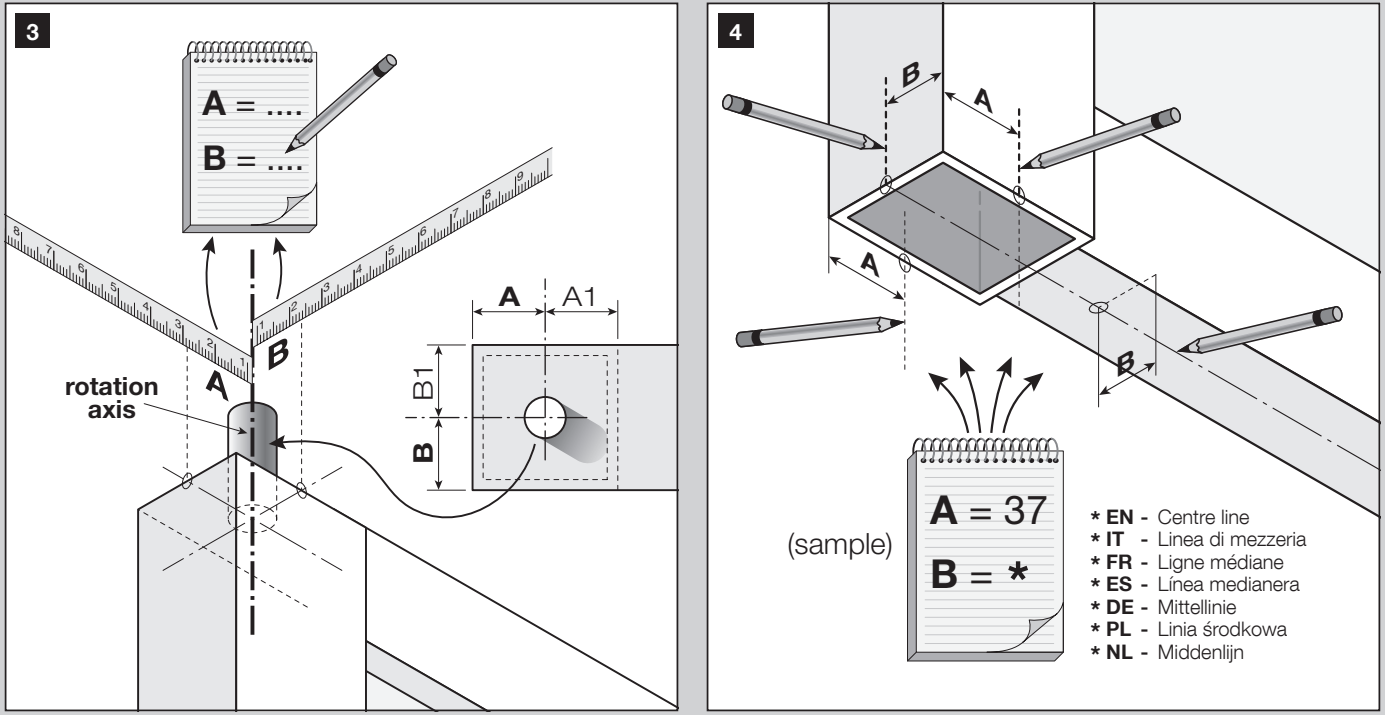

Atstumai A, A1, B ir B1 turi būti ne mažesni kaip 31 mm. Kaip parodyta paveikslėlyje, jie matuojami nuo sukimosi ašies iki atitinkamų vidinių profilio sienelių. Montavimo plokštės ir variklio padėtis nustatoma pagal tikrąją vyrių ašį, o ne apytiksliai pagal profilio vidurį.
Pavaros montavimas į varčią
Pavaros montavimą ir elektros prijungimą patikėkite kvalifikuotam specialistui. Prieš pradėdami darbus, atjunkite elektros tinklą ir, jei yra, atsarginį maitinimo šaltinį. Apsaugokite varčią, kad ji nenukristų ir nepajudėtų savaime.
- Patikrinkite vartų tvirtumą, lengvą eigą ir tai, ar vyrių ašis yra bendra. Paruoškite tvirtus atidarymo ir uždarymo ribotuvus.

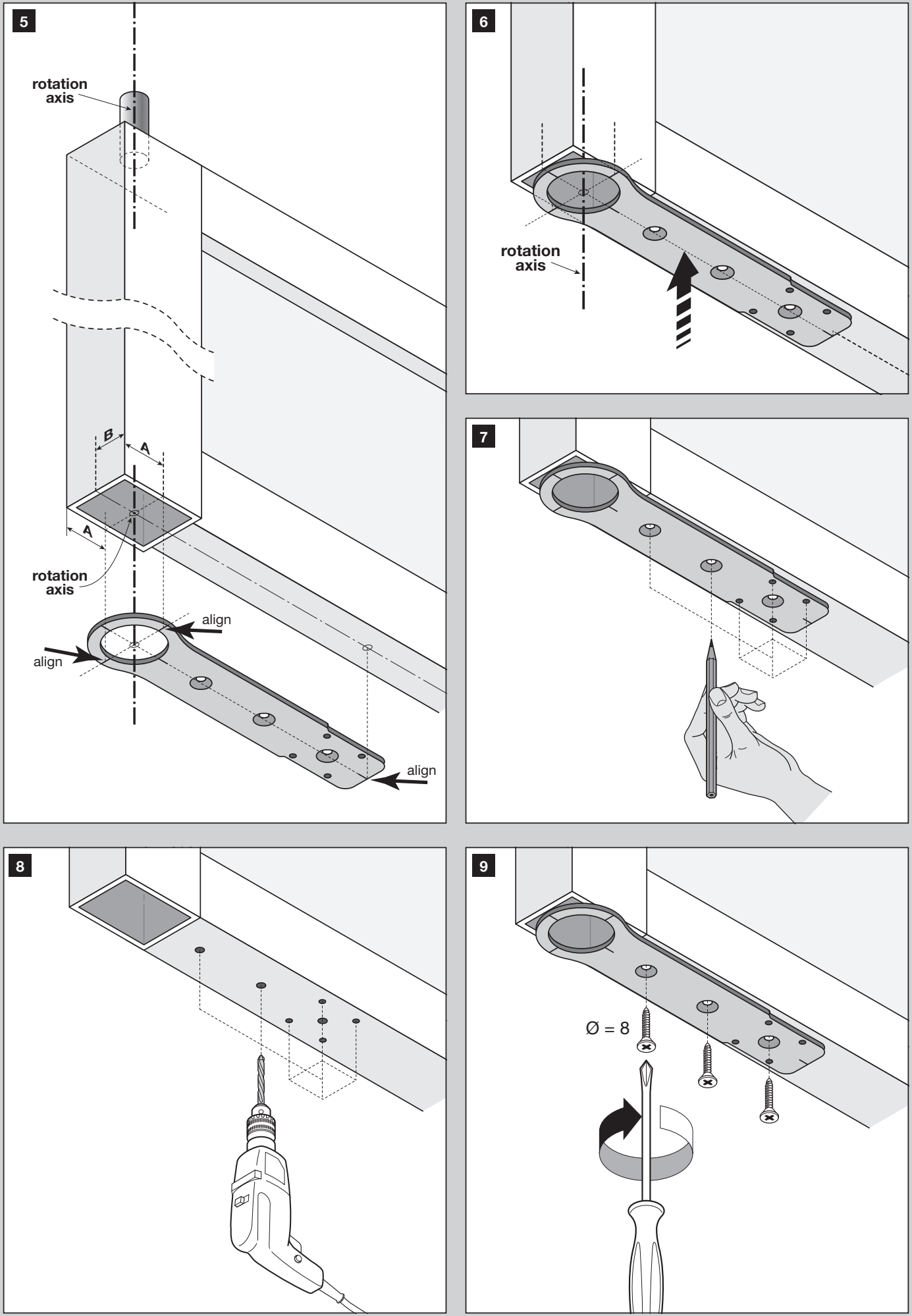

- Išmatuokite ašies padėtį profilyje ir perkelkite ją į montavimo šabloną. Pagal 5–7 paveikslėlius sulygiuokite plokštę su ašimi.
- Pagal šabloną išgręžkite tvirtinimo skyles; 8 paveikslėlyje parodytos Ø 8 mm skylės. Sumontuokite plokštę jos nesusukdami.

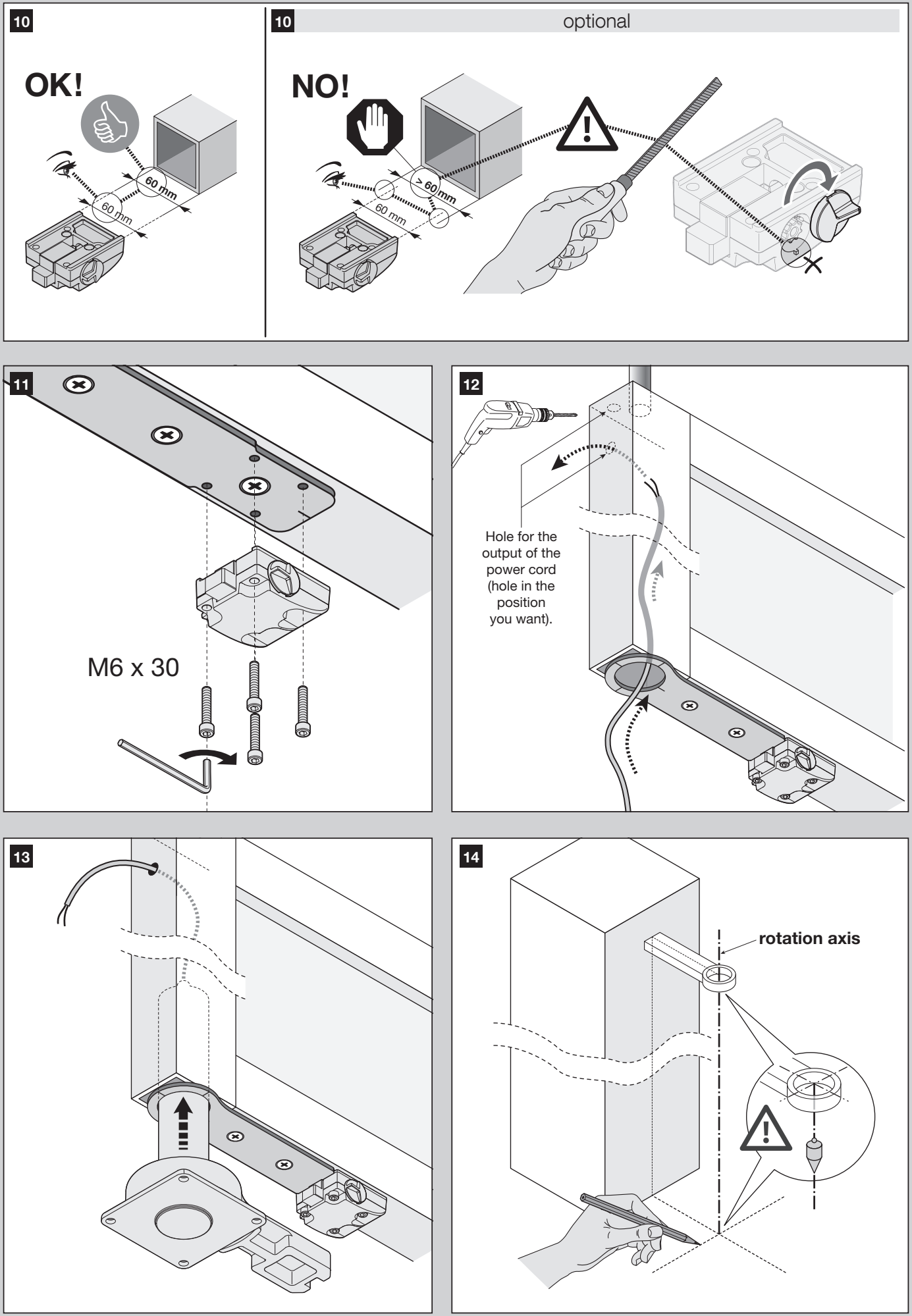

- Paruoškite kabelio įvadą ir variklio dalį pagal 10–14 paveikslėlius. Nedaužykite pavaros plaktuku. Pagal brėžinį naudokite M6 × 30 tvirtinimo detales.

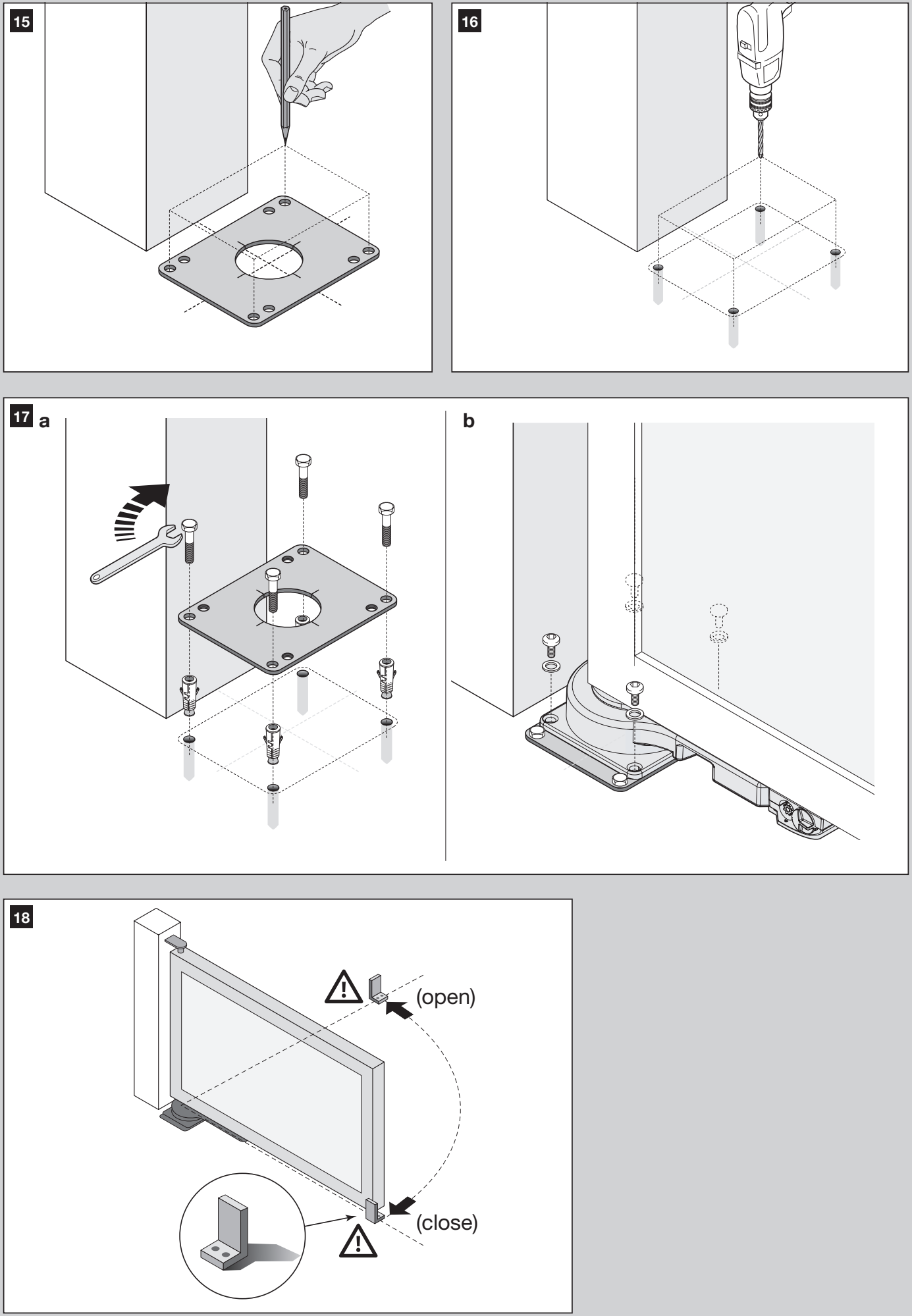

- Įstatykite variklį į profilį, prijunkite prie montavimo plokštės ir tiksliai perkelkite apatinės atramos padėtį ant pagrindo. Išgręžkite skyles ir pritvirtinkite ją inkarais pagal 15–17 paveikslėlius.
- Atblokuotą vartų sąvarą rankiniu būdu išbandykite per visą jos eigą. Patikrinkite ašių sutapimą, kabelį ir laisvą judėjimą iki abiejų mechaninių atramų.

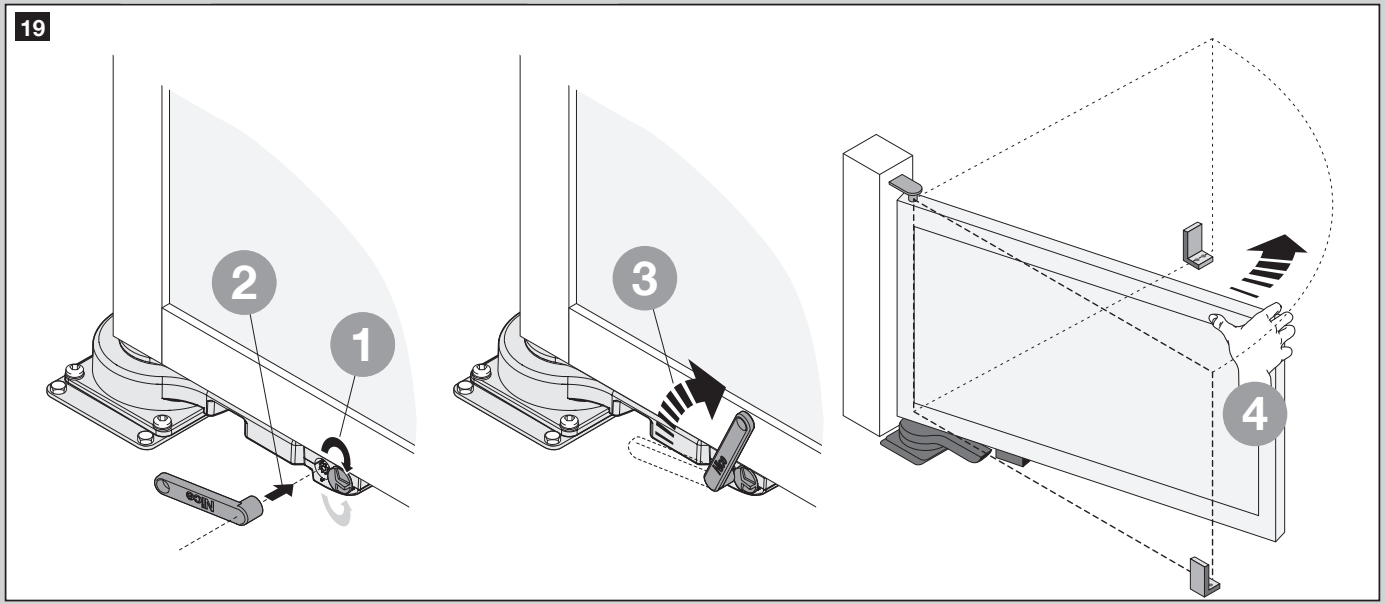

Avarinis atblokavimas ir pakartotinis užrakinimas
Pirmiausia atjunkite maitinimą ir prilaikykite vartų sąvarą, ypač pučiant vėjui. Atblokavimas skirtas vartams judinti rankiniu būdu dingus elektrai arba įvykus gedimui.
- Prieinamoje pusėje pasukite apsauginį spynos dangtelį 180° kampu.
- Įkiškite atblokavimo svirtį ir pasukite ją 180° kampu pagal laikrodžio rodyklę.
- Ištraukite svirtį, uždarykite dangtelį ir vartų sąvarą judinkite rankiniu būdu.

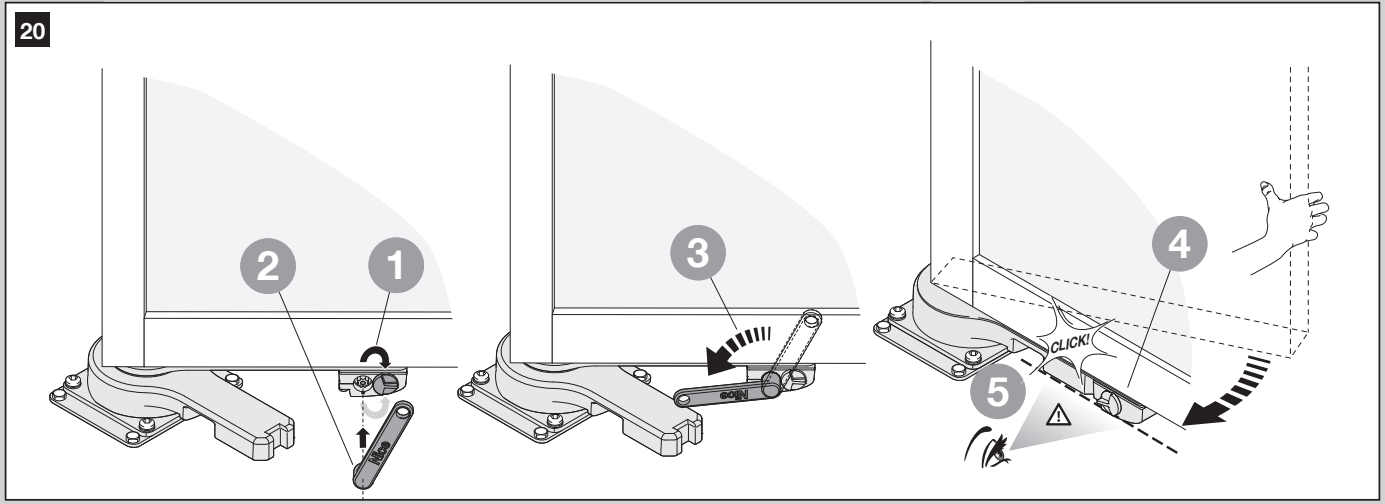

Norėdami vėl užrakinti, atidarykite dangtelį, įkiškite svirtį ir pasukite ją 180° kampu prieš laikrodžio rodyklę. Ištraukite svirtį, uždarykite dangtelį ir šiek tiek pajudinkite vartų sąvarą, kol pavara girdimai užsifiksuos. Tik tada vėl įjunkite maitinimą ir patikrinkite, ar vartai juda.
MC824L ir OLTRE elektros instaliacija
| Linija | Kabelis / ilgis |
|---|---|
| Maitinimas į MC824L | 3 × 1,5 mm², ne daugiau kaip 30 m; ilgesnį maitinimo kabelį technikas turi parinkti individualiai. |
| OLTRE1824 variklis | Pridedamas 3 m dviejų gyslų kabelis; MC824L variklio kabelis – 2 × 1,5 mm², ne daugiau kaip 10 m. |
| BlueBUS | 2 × 0,5 mm² iki 20 m; ilgesniam kaip 20 m kabeliui – ne daugiau kaip 40 m, naudojant 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², ne daugiau kaip 20 m. |
| Raktinis jungiklis | 2 kabeliai po 2 × 0,5 mm² arba 1 kabelis 4 × 0,5 mm², ne daugiau kaip 50 m. |
| Antena | RG58 koaksialinis kabelis, ne daugiau kaip 20 m; rekomenduojamas ilgis – mažiau nei 5 m. |
Variklio kabelio ilgintuvas turi būti prijungtas apsaugotoje jungiamojoje dėžutėje, kuri nėra pavaros komplekte. Kabeliai ir kabelių įvadai turi būti tinkami naudoti lauke. Saugokite, kad vanduo vamzdžiais nepatektų į elektroniką.
MC824L prijungimas

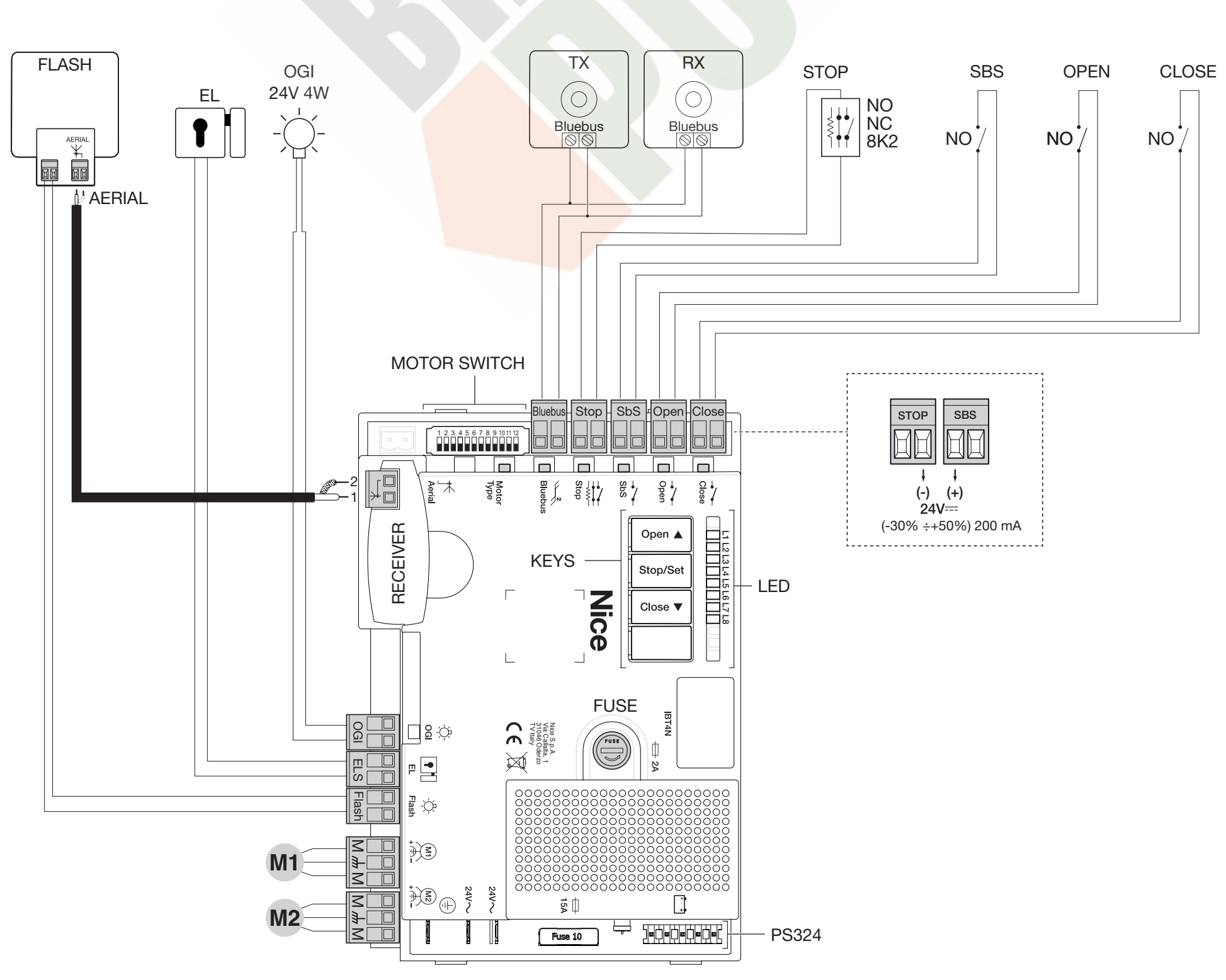

Toliau pateikta schema skirta MC824L su 12 padėčių variklio jungikliu ir aštuoniais LED L1–L8. OLTRE variklis mėlynu ir rudu laidais jungiamas prie variklio išėjimo M1 arba M2; niekada nejunkite tiesiogiai prie 230 V. Variklio laidų poliškumas nustato sukimosi kryptį, kuri patikrinama mokymo metu.
| Gnybtas / įrenginys | Prijungimas ir poliškumas |
|---|---|
| M1 / M2 | 24 V DC variklis. Jei naudojamas vienas variklis, jį junkite tik prie M2; jei du – M2 pirmiausia atidaro, o M1 pirmiausia uždaro. MC824L ENC įėjimai nenaudojami. |
| BlueBUS | Fotoelementai EPMB / EPSB lygiagrečiai, dviem laidais. Poliškumo +/− nėra. |
| STOP | Potencialo neturintis saugos įėjimas: NO, NC arba 8,2 kΩ varža, priklausomai nuo įrenginio. Tipas nustatomas mokymo metu; kontaktas neturi poliškumo. |
| SbS / OPEN / CLOSE | Perjungiamieji potencialo neturintys NO kontaktai. SbS – žingsninis valdymas, OPEN – atidarymas, CLOSE – uždarymas. Į įėjimą nepaduokite išorinio maitinimo įtampos. |
| Pagalbinis maitinimas | Dešinysis STOP kontaktas = minusas (−), kairysis SbS kontaktas = pliusas (+) pagal schemoje pateiktą detalę. 24 V DC −30/+50 %, iš viso ne daugiau kaip 200 mA. Likę kontaktai skirti atitinkamam įėjimui. |
| FLASH | Žemos įtampos signalinė lempa; išėjimas 12 V, iki 21 W lemputei; tinka NICE ELDC. Jungdami įrenginį vadovaukitės jo žymėjimu; +/− poliškumo nenustatykite pagal laido spalvą. |
| ELS | 12 V elektrinė spyna AC, ne daugiau kaip 15 VA; kintamosios srovės išėjimas neturi +/− poliškumo. |
| OGI | Atvirų vartų signalizacija, 24 V DC, ne daugiau kaip 4 W. Funkcija priklauso nuo nustatymo; nepainiokite su FLASH. |
| Antena | Koaksialinis kabelis: centrinis laidininkas ir ekranas jungiami prie pažymėtų kontaktų; tai nėra maitinimo +/−. |
BlueBUS fotoelementai
Fotoelementų siųstuvą TX ir imtuvą RX EPMB arba EPSB prijunkite lygiagrečiai prie BlueBUS, poliškumo nepaisydami. Vienoje poroje džemperiais nustatykite tą patį adresą; kita pora pagal savo funkciją turi turėti kitą adresą. Pagrindinis adresas PHOTO apsaugo uždarymo zoną. Naudojant MC824L, PHOTO 3 nenaudojamas. Pridėję, pašalinę įrenginį arba pakeitę adresą, pakartokite mokymą ir saugos bandymą.
Pirmasis paleidimas ir mokymas
Pirmiausia rankiniu būdu nustatykite vartų sąvaras maždaug į eigos vidurį ir užfiksuokite pavarą. Prieš įjungdami patikrinkite, ar mechaninės atramos tvirtai pritvirtintos ir ar laidai prijungti teisingai.
- Variklio jungiklis: atjungę maitinimą, OLTRE1824 nustatykite DIP 9 ON, kiti jungikliai 1–8 ir 10–12 OFF. Nustatoma prieš mokant padėčių.
- Pirmasis patikrinimas: įjungus maitinimą, BlueBUS turi mirksėti maždaug kartą per sekundę, fotoelementų LED turi mirksėti, o signalinė lempa turi nešviesti.
- Įrenginių mokymas: vienu metu laikykite nuspaudę OPEN + STOP/SET. Kai L1 ir L2 pradės greitai mirksėti – maždaug po 3 s, atleiskite mygtukus. Palaukite; STOP turi šviesti, o L1/L2 užgesti. Šį veiksmą reikia atlikti ir tada, kai įrenginiai neprijungti.
- Automatinis padėčių mokymas: laikykite nuspaudę STOP/SET + CLOSE ir atleiskite, kai L3/L4 greitai mirksi, maždaug po 5 s. Kai yra du varikliai toliau lėtai uždaromas M1, lėtai uždaromas M2, lėtai atidaromi M2 ir M1, o tada abu greitai uždaromi. Kai vienas variklis prijungtas prie M2 valdymo blokas automatiškai atpažįsta vieno variklio konfigūraciją ir išmoko tik jo vartų varčią; pirmasis judesys turi būti uždarymas.
- Jei kryptis neteisinga arba dvivėriuose vartuose pirmiausia uždaroma M2 varčia, sustabdykite mokymąsi mygtuku OPEN arba CLOSE. Prieš sukeisdami laidus, atjunkite maitinimą iš tinklo ir atsarginį maitinimą. Jei dviejų variklių seka neteisinga, sukeiskite M1/M2 išėjimus; jei neteisinga judėjimo kryptis – atitinkamus du variklio laidus. Vienas variklis lieka prijungtas prie M2. OLTRE neturi enkoderio laidų.
- Sėkmingas mokymasis baigiamas užgesus L3/L4. Jei procesą nutraukia fotoelementas arba STOP ir mirksi L1, pašalinkite priežastį ir pakartokite mokymąsi.
Tada technikas patikrina veikimą iki galinių atramų, fotoelementų ir saugos briaunų reakcijas bei išmatuoja smūgio jėgas. Vartai perduodami naudoti tik sėkmingai išbandžius visą sistemą.
MC824L nustatymai
Automatinis uždarymas, uždarymas suveikus fotoelementui, uždarymas atkūrus maitinimą, budėjimo režimas, ELS išvesties funkcija, išankstinis mirksėjimas, CLOSE pakeitimas daliniu atidarymu ir techninės priežiūros signalizavimas – tai pirmojo lygio L1–L8 funkcijos. Dabartinę būseną patikrinkite pagal LED; budėjimo režimo nustatymas ir programavimo pabaigos laikas gali skirtis priklausomai nuo valdymo bloko versijos.
Plokštėje su aštuoniais LED laikykite nuspaudę STOP/SET, kol pradės mirksėti L1, mygtukais OPEN/CLOSE pasirinkite funkciją, o trumpai spustelėję STOP/SET ją perjunkite. Trumpas mirksėjimas reiškia OFF, ilgas – ON. Palaukite, kol programavimas bus automatiškai baigtas.
| Antrojo lygio parametras | Nustatoma funkcija |
|---|---|
| L1 – pauzė | Laikas iki automatinio uždarymo. |
| L2 – veikimo seka | Reakcijų seka į SbS komandą ir radijo valdymo nuoseklaus veikimo komandą. |
| L3 – greitis | Variklių judėjimo greitis. |
| L4 – atleidimas uždarius | Variklių apkrovos sumažinimas pasiekus uždarytą padėtį. |
| L5 – jėga | Jėgos lygis; nustatymas tikrinamas atliekant saugos matavimą. |
| L6 – dalinis atidarymas | Pėsčiųjų praėjimui skirtas atidarymo plotis, įskaitant atskirą M2 varčią. |
| L7 – techninės priežiūros intervalas | Ciklų skaičius iki techninės priežiūros įspėjimo. |
| L8 – klaidų atmintis | Paskutinių aštuonių ciklų rezultatai. |
Norėdami pakeisti antrojo lygio parametrą, pasirinkę jo LED laikykite nuspaudę STOP/SET; maždaug po 3 s užsidegs dabartinę reikšmę rodantis indikatorius. Vis dar laikydami nuspaudę STOP/SET, mygtukais OPEN/CLOSE pasirinkite reikšmę. Atleidę mygtuką, palaukite, kol programavimas bus baigtas. Konkrečios reikšmės turi atitikti įrengtos MC824L versiją. Pagrindiniam prijungimui ir paleidimui skirtas trumpasis MC824L vadovas; visą parametrų diapazoną rasite su valdymo bloku pateiktame vadove. Pakeitus jėgos nustatymą, reikia pakartoti saugos matavimą.
Nuotolinio valdymo pultai
Pultas įrašomas į sumontuotą radijo imtuvą, o ne į variklį. Į SM jungtį galima prijungti, pavyzdžiui, OXIBD; naudokite NICE nuotolinio valdymo pultą su atitinkamu dažniu ir kodavimu. Susiejimo ir ištrynimo procedūra priklauso nuo konkretaus imtuvo.
Naudojant OXIBD, išorinę anteną prijunkite tiesiai prie imtuvo, prie pažymėtų koaksialinio kabelio centrinės gyslos ir ekrano kontaktų. Jų vietoje nenaudokite antenos gnybto, esančio ant valdymo bloko pagrindinės plokštės. Prieš įstatydami imtuvą arba keisdami laidų jungimą, atjunkite maitinimą.
Kai vartai nejuda
| Požymis | Ką patikrinti |
|---|---|
| Atblokavus variklis netraukia | Patikrinkite, ar po rankinio pastūmimo pavara vėl užfiksuota ir tinkamai įsikabino. |
| Mirksi L1 + L2 | Reikia atlikti prijungtų įrenginių mokymąsi. Taip pat patikrinkite BlueBUS ir STOP. |
| Mirksi L3 + L4 | Tinkamai nustačius selektorių ir galines atramas, reikia atlikti padėčių mokymąsi. |
| Po mokymosi STOP indikatorius nešviečia | Patikrinkite saugos grandinę; neišjunkite jos sujungdami kontaktus trumpikliu. |
| Neteisinga kryptis arba seka | Sustabdykite judėjimą, atjunkite maitinimą ir pagal pirmojo paleidimo procedūrą pataisykite variklių jungtis. |
| Pultas neveikia, bet valdymo bloko mygtukas veikia | Pulto baterija, įrašymas į atmintį ir imtuvo suderinamumas. |
| Pakartotinis sustojimas arba judėjimas atgal | Pirmiausia pašalinkite kliūtį ir patikrinkite, ar vartai juda rankiniu būdu. Jėgos nustatymas nepakeičia mechanikos remonto. |
Jei klaida kartojasi, užfiksuokite švyturėlio mirksnių skaičių ir LED būseną bei kreipkitės į techninės priežiūros tarnybą. Diagnostikos ir atminties ištrynimo procedūros priklauso nuo sumontuotos MC824L versijos; MC824H procedūra savaime netinka OLTRE.
Naudojimas ir priežiūra
Vartams judant, neleiskite žmonėms būti varčios veikimo zonoje. Nuotolinio valdymo pultai turi būti laikomi vaikams nepasiekiamoje vietoje. Pasigirdus neįprastam triukšmui, atsilaisvinus tvirtinimui arba sugedus saugos įtaisams, automatinį veikimą nutraukite.
Profesionalios patikros ne rečiau kaip kas 6 mėnesius metu tikrinami tvirtinimai, korozija, vyriai, galinės atramos, laidai, atblokavimo mechanizmas ir pakartotinai išbandoma sauga. Prieš techninę priežiūrą atjunkite maitinimą iš tinklo ir bateriją. Naudotojas gali prižiūrėti, kad vartų zona būtų švari, ir nuvalyti fotoelementų optiką, neišardydamas pavaros.
OLTRE1824 techniniai duomenys
| Variklio maitinimas | 24 V DC |
|---|---|
| Nominali / maksimali srovė | 1 A / 2,9 A |
| Nominali / maksimali galia | 25 W / 70 W |
| Nominalus / maksimalus sukimo momentas | 60 Nm / 150 Nm |
| Sukimosi greitis | 1,5 aps./min |
| Darbinis kampas | 0–120° (±10°); konkretų diapazoną lemia konstrukcija ir montavimas. |
| Ciklų skaičius | Iki 60 per valandą esant nominaliam sukimo momentui |
| Variklio apsaugos klasė | IP67 |
| Darbinė temperatūra | −20 iki +50 °C |
| Variklio svoris | 5,5 kg |
| Matmenys | Pagal pirmiau pateiktą matmenų brėžinį; cilindrinės variklio dalies skersmuo – Ø 54 mm. |

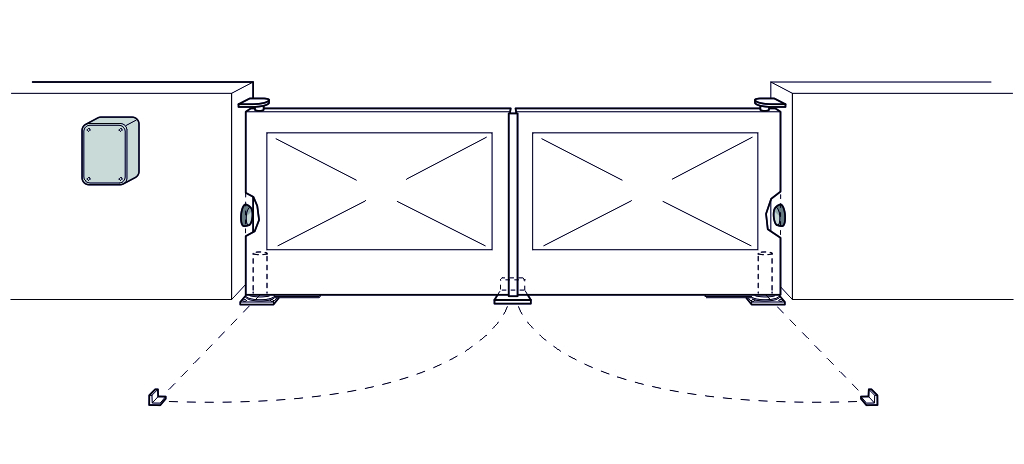

Naudojimo pavyzdys
Montavimo vadovas PDF
