Produkto aprašymas NICE Spinbus SN6021 – atskira garažo vartų pavara
Yra pakaitalas!
„Nice NICE Spinbus SN6021“ pavarą pakeitė naujesnis modelis NICE SPIDO 600.
NICE Spinbus SN6021 pavara skirta segmentiniams garažo vartams iki 10,5m2, arba išsikišantiems pakeliamiems garažo vartams iki 11,8m2, arba neišsikišantiems pakeliamiems garažo vartams iki 9,3m2. Kuris yra kuris? Turi mechaninį stabdymo jungiklį. Pavara yra negrįžtamoji. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
(Ar ši pavara man tinka?)
Palyginkite su kitomis pavaromis:
| « Silpnesnė pavara | Galingesnė pavara » |
|---|---|
| Ne. |
|
Šį gaminį – atskirą NICE Spinbus SN6021 garažo vartų pavarą (mūsų kodas NICE-SN6021) sudaro:

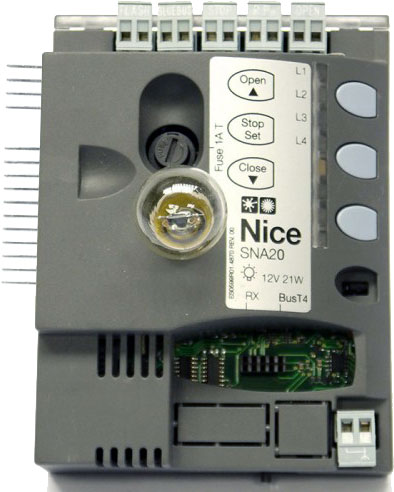

- Elektromechaninė NICE Spinbus SN6021 pavara su valdymo bloku NICE SNA20R10 (anksčiau SNA2, arba SNA20). Pavara tiekiama be imtuvo. Keisdami pavarą galite naudoti seną įstatomą imtuvą, kuriame įrašyti jūsų nuotolinio valdymo pulteliai.
- montavimo instrukcija
Palankios kainos rinkiniai su pavara NICE Spinbus SN6021:
| Pavaros komplektas su priedais » |
|---|
|
Spinbus SN6021 pavara, SNA2 valdymo blokas, SMXI imtuvas, FLO2RE pultelis, SNA30 kreipiančioji juosta. |
Pavara yra kompaktiška, saugi ir praktiška, idealiai tinka naudoti tiek privačiai, tiek įmonėse. Tvirtas plastikinis korpusas su integruotu apšvietimu.
Pavara tinka automatizuoti garažo vartus iki vartų varčios ploto 10,5m2 skirta segmentiniams garažo vartams, 11,8m2 skirta išsikišantiems pakeliamiems garažo vartams, arba 9,3m2 skirta neišsikišantiems pakeliamiems garažo vartams. Garažo vartų tipai. Nurodytos vertės galioja gamintojo nustatytomis sąlygomis, atsižvelgiant į oro sąlygas, temperatūrų skirtumus, vartų standumą ir, svarbiausia, lengvą vartų judėjimą. Ne visada pavyksta tai užtikrinti arba tai galima kontroliuoti, todėl rekomenduojame NICE Spinbus SN6021 pavarą naudoti garažo vartams, kurių parametrai neviršija 80% šių verčių. Daugiau informacijos rasite skyriuje Pavaros pasirinkimas .
Daugiau informacijos rasite skyriuje Pavaros pasirinkimas BlueBUS leidžia maitinti ir valdyti iki 6 fotoelementų porų dvi gyslas turinčiu kabeliu. Pavaroje taip pat yra šiluminis saugiklis.
Reguliuojamas greitis,, jėga ir automatinio uždarymo pavaros pauzės trukmė ir kiti parametrai, žr. Programavimas.
Diagnostika naudojant įspėjamąjį švyturėlį.
Nutrūkus elektros tiekimui, pavarą galima atblokuoti ir vartus valdyti rankiniu būdu. Taip pat prie pavaros galima prijungti NICE PS124 atsarginę bateriją, kuri dingus elektrai leis atlikti kelis manevrus.
Pavaros valdymo blokas turi programuojamą įvestį, prie kurios galima prijungti įspėjamąjį švyturėlį, atidarytų vartų indikatorių, elektromechaninę arba elektromagnetinę spyną.
Pavara NICE Spinbus SN6021 yra elektromechaninė pavara, tinkama Slovakijos klimato sąlygoms ir atitinkanti visus Europos saugos standartus.
Su NICE Spinbus SN6021 pavara suderinami priedai
Taip pat rekomenduojame įsigyti su pavara suderinamų pasirenkamų priedų arba rinktis vieną iš jau paruoštų komplektų su nuolaida:
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Švyturėlis mirksėdamas signalizuoja apie vartų judėjimą – tinka išvažiavimams, kurių matomumas prastas. Jame taip pat įmontuota antena, todėl pultelio veikimo nuotolis yra didesnis. | |
| Fotoelementai | Uždarant vartus aptinka kliūtį ir sustabdo jų judėjimą – vartai neatsitrenks nei į automobilį, nei į žmones. | - MoonBUS (MOFB) |
| Siųstuvas |
Vartams valdyti nuotoliniu būdu. |
- FloR (Flo2R-s, Flo4R-s) |
| Imtuvas | Būtinas vartams valdyti nuotoliniu būdu. | - OXI - SMXI |
| Antena | Didesniam pultelio veikimo nuotoliui. | – integruota į švyturėlį LUCYB, MLBT - atskira ABFKIT antena, arba ABF |
| Klaviatūra | Jei pamirštumėte nuotolinio valdymo pultelį arba pas jus dažnai atvyksta daug transporto priemonių ar žmonių ir nenorite kiekvienam duoti pultelio ar vartų atidaryti atskirai. | - MOTXR |
NICE Spinbus SN6021 pavaros instrukcija
NICE Spinbus SN6021 pavaros instrukciją galite atsisiųsti čia:
NICE Spinbus SN6021 pavaros instrukcija
NICE Spinbus glaustai
NICE Spinbus yra negrįžtamųjų elektromechaninių reduktorinių garažo vartų pavarų. Jos tiekiamos su SNA2 valdymo bloku. Suderinami valdymo blokai: SNA2, arba SNA20. Valdymo blokuose yra SM jungtis, skirta imtuvai radijo signalo NICE SMXI, arba NICE OXI. Išorinių įrenginių elektrinės jungtys (fotoelementai, įspėjamasis švyturėlis, ir pan.) NICE Spinbus šeimos NICE Spinbus garažo vartų pavarose buvo supaprastintos, pritaikius BlueBUS, kuri leidžia kelis įrenginius prijungti prie bendros jungties naudojant vos vieną dviejų gyslų kabelį, kuriame net nebūtina laikytis poliškumo. Automatinis valdymas priklauso nuo elektros tiekimo, tačiau dingus elektrai pavaros reduktorių galima atblokuoti ir vartus valdyti rankiniu būdu. Taip pat galima įsigyti pasirenkamą NICE PS124 atsarginę bateriją, kuri leidžia valdyti vartų pavaros judėjimą net ir dingus elektrai.
Pavaros pasirinkimas – ar pavara NICE Spinbus SN6021 tinka mano vartams?
Kiekvieni vartai turi savo konstrukcijos sistemą (segmentiniai, pakeliami, ...) ir plotą o kiekviena pavara turi savo ribas. Rinkoje dažniausiai galima įsigyti šių tipų vartus:
| Segmentiniai garažo vartai | Neišsikišantys pakeliami garažo vartai * |
|---|---|
 |
 |
| Išsikišantys pakeliami garažo vartai | |
| be spyruoklių* | su spyruoklėmis |
 |
 |
* Norint automatizuoti neišsikišančius pakeliamus garažo vartus ir išsikišančius pakeliamus vartus be spyruoklių, prie vartų būtina sumontuoti pasukama svirtis NICE SPA5.
Pavara NICE Spinbus SN6021 parinkus tinkamus priedus, galima naudoti toliau nurodyto ploto vartams ir atskirų tipų varčių matmenims:
| Segmentiniai | Pakeliami išsikišantys |
Pakeliami neišsikišantys |
|
|---|---|---|---|
| maks. 10,5m2 | maks. 11,8m2 | maks. 9,3m2 | |
| 3 m kreipiančioji |
2,4m × 4,4m |
2,8m × 4,2m |
2,2m × 4,2m |
| 4 m kreipiančioji | 3,4m × 3,1m | 3,5m × 3,4m | 3,2m × 2,9m |
Iš esmės varčios matmenys lemia maksimalų ciklų skaičių per valandą ir iš eilės atliekamų ciklų skaičių, t. y. nurodo, kiek laiko pavara gali veikti. Didesnė jėga (svoris) šių ciklų skaičių dar labiau sumažina procentine išraiška, nes pavara apkraunama labiau, taip pat nustato didžiausią leistiną greitį esant nurodytai apkrovai. Pavaroje įrengtas įtaisas (šiluminis saugiklis), kuris matuoja tiek variklio, tiek aplinkos temperatūrą ir atitinkamai sumažina galimų ciklų skaičių:
| Ciklų skaičius per valandą Ciklų iš eilės skaičius |
Varčiai pakelti reikalinga jėga* | |||
| Iki 250N | 250–400N | 400–500N | ||
|---|---|---|---|---|
|
V
|
Iki 2m |
20 |
14 |
5 |
| 2–2,5m | 15 7 |
10 5 |
4 2 |
|
| 2,5–3m | 12 5 |
8 4 |
3 1 |
|
| 3–3,5m | 10 4 |
7 3 |
2 1 |
|
* 1Kg=9,81N, t. y. varčiai pakelti reikalingą jėgą, padalijus iš 9,81, galima išreikšti ir kilogramais. Pavyzdžiui, 500N atitinka maždaug 51Kg.
Pavaros NICE Spinbus SN6021 montavimas
Montavimo būdas pavaros skiriasi priklausomai nuo montavimo aplinkybių. Vartams, kurių aukštis iki 2,5 m, naudojamas 3 m ilgio kreipiamasis bėgelis, o vartams iki 3,5 m aukščio – 4 m ilgio kreipiamasis bėgelis. Kreipiamąjį bėgelį taip pat galima pritvirtinti prie prie lubų tvirtinamų laikiklių arba tvirtinti tiesiai prie lubų, naudojant NICE SNA16 laikiklių.
Kabelių instaliacija

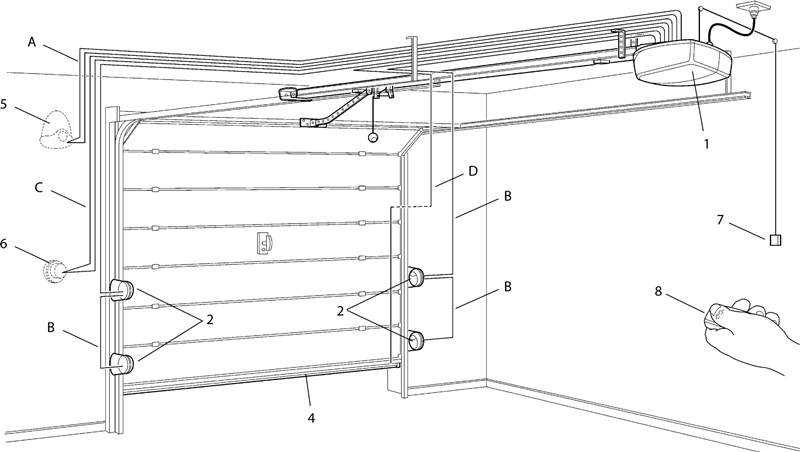

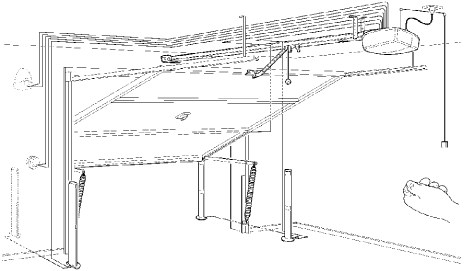

Tipinė (pasirenkama) pavaros su priedais prijungimo schema skirtingų vartų tipams yra tokia:

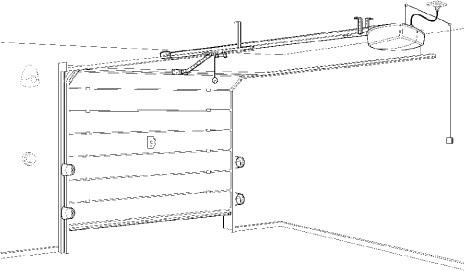

| Sekciniai garažo vartai | |
|---|---|
 |
|

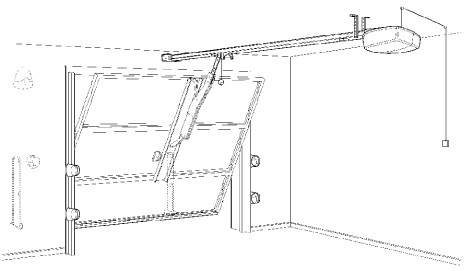

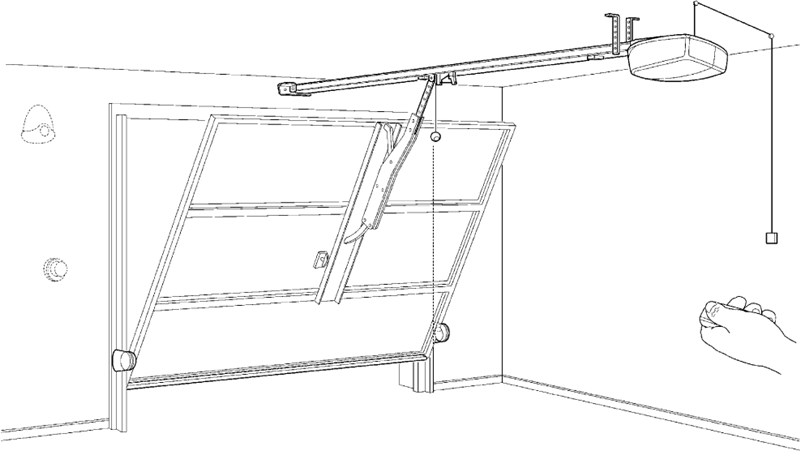

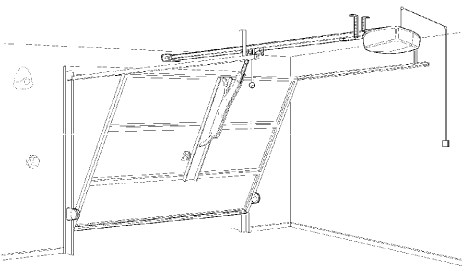

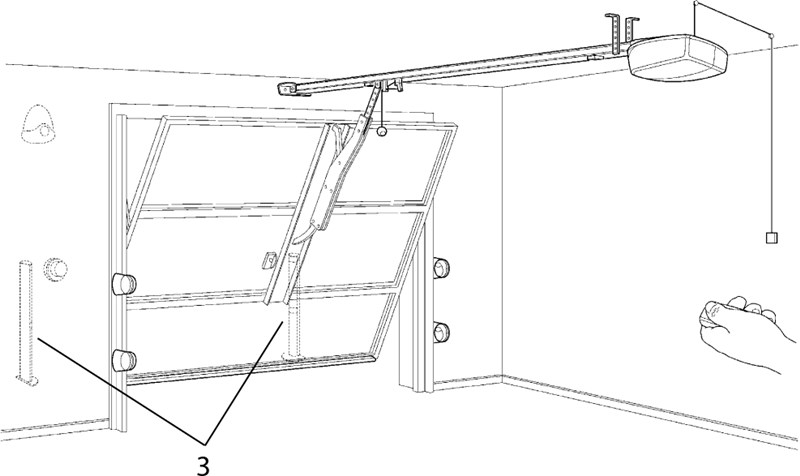

| Išsikišantys pakeliami garažo vartai* | Neišsikišantys pakeliami garažo vartai* |
 |
 |
* Norint automatizuoti neišsikišančius pakeliamus garažo vartus ir išsikišančius vartus be spyruoklių, prie vartų būtina sumontuoti Pasukama svirtis NICE SPA5.
Priedų sąrašas
|
|
Kabelių sąrašas
| Paskirtis | Tipas | Maks. ilgis |
|---|---|---|
| A. Įspėjamoji lemputė su antena |
2×0,5mm2 |
20m 20m (rekomenduojama mažiau nei 5m) |
| B. Fotoelementai | 2×0,5mm2 | 30m, virš 30m – 2×1mm2 |
| C. Raktinis jungiklis | 4×0,5mm2 | 50m (arba 2 vnt. 2×0,5mm2) |
| D. Apsauginis kontaktinis kraštas | 2×0,5mm2 | 30m |
NICE Spinbus SN6021 pavaros montavimas
Pavaros mechaninis montavimas susideda iš trijų etapų:
- Parengiamieji montavimo darbai
- Kreipiamojo bėgio surinkimas
- Pavaros tvirtinimas prie surinkto bėgio
- Bėgio su pavara tvirtinimas prie lubų
0. Parengiamieji montavimo darbai
I. Pačiai pavarai sumontuoti reikia tam tikros erdvės, ypač kreipiamajam bėgiui, todėl būtina:
- pakankamai ilgo garažo (C+D), kad tilptų pavara (apie 3,5 m 3 m bėgiui, apie 4,5 m 4 m bėgiui),

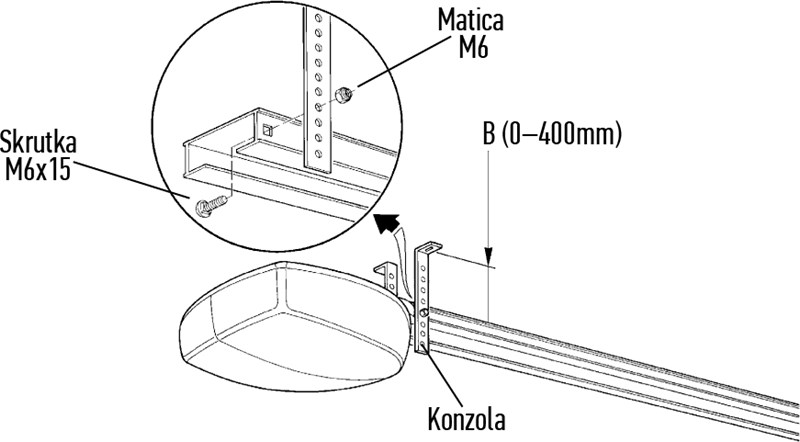

- taip pat atstumas nuo aukščiausio vartų taško iki lubų (A) turi būti bent 4cm ir ne didesnis nei 40cm
- o didžiausias atstumas nuo kreipiamojo bėgio iki lubų (B) turėtų būti 40cm (mažesnis atstumas netrukdo, bėgį galima montuoti net tiesiai prie lubų).

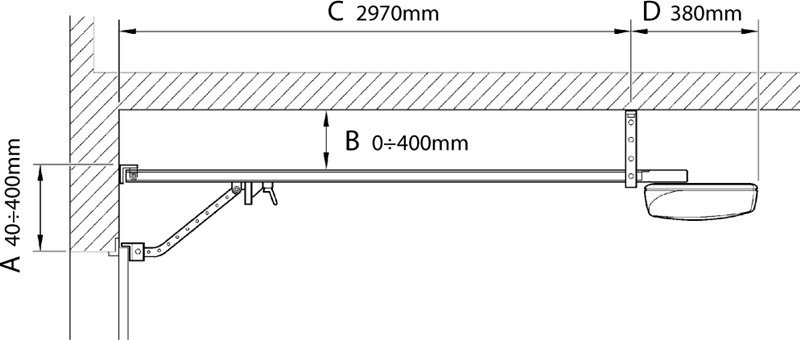

Kad būtų aiškiau, žr. paveikslėlį:

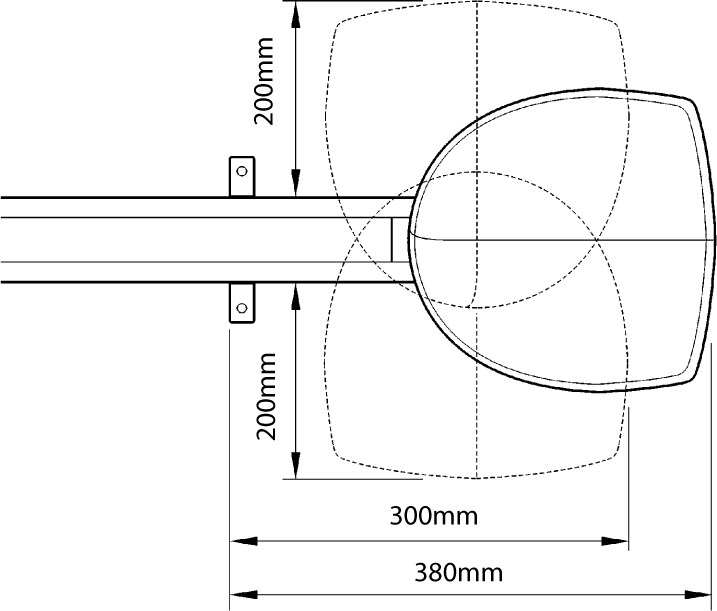

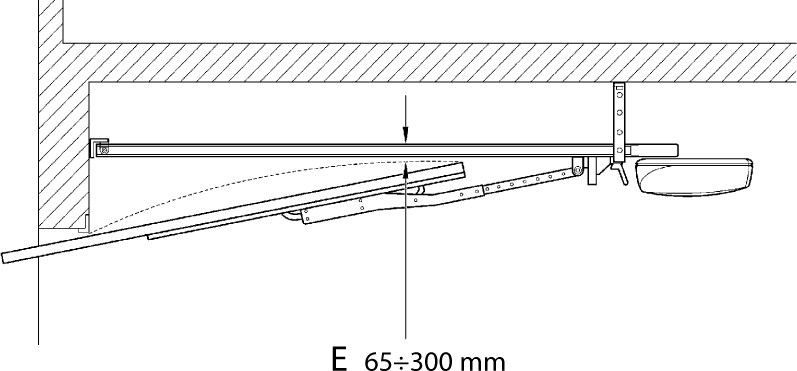

| II. Taip pat reikia numatyti vietos pačiam pavaros korpusui sumontuoti: | III. Jei montuojami pakeliami garažo vartai, atidarant vartus tarpas tarp kreipiamojo bėgio apačios ir aukščiausio judančios vartų varčios taško (E) turi būti ne mažesnis kaip 6,5cm ir ne didesnis kaip 30cm: |
 |
 |
Įspėjimas: jei pirmiau nurodytos sąlygos netenkinamos, NICE Spinbus SN6021 pavaros sumontuoti negalima arba būtina numatyti alternatyvų tvirtinimo sprendimą.
1. Kreipiamojo bėgio surinkimas
Žr. jums skirto bėgio surinkimo instrukciją:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Pavaros tvirtinimas prie surinkto bėgio

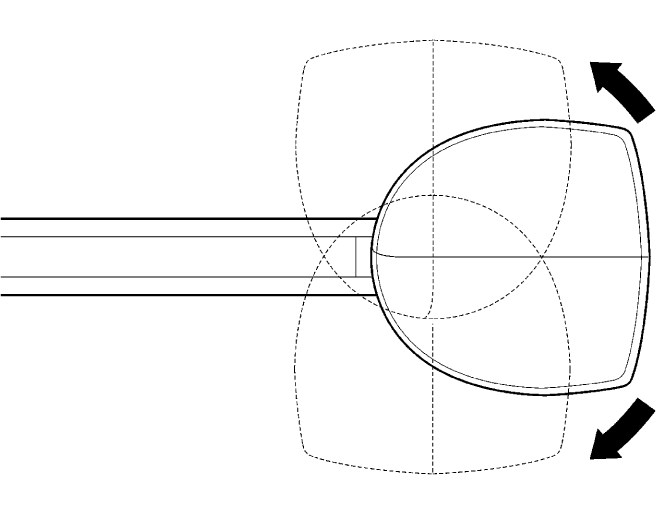

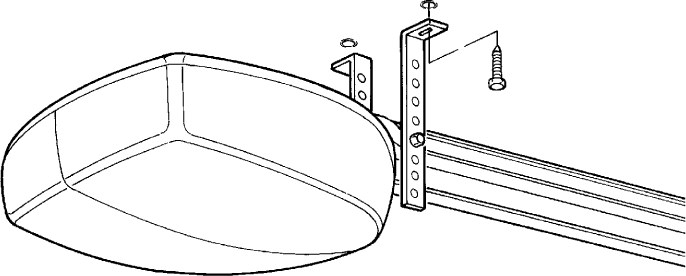

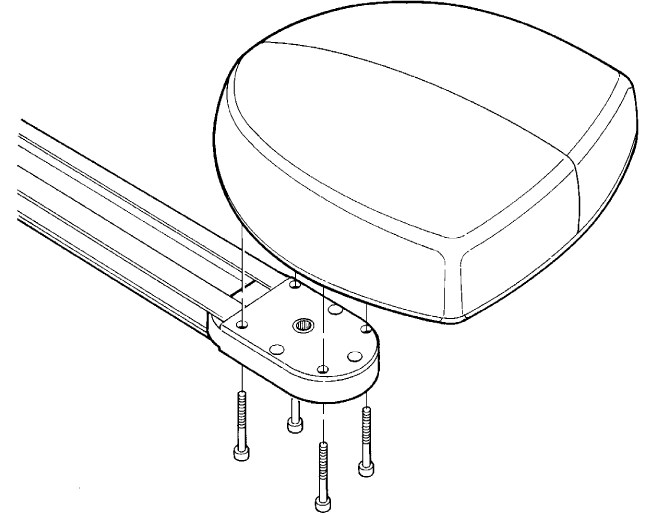

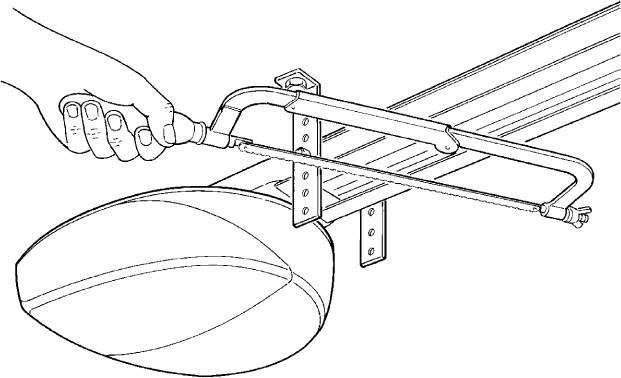

| 1. Pavarą galima pritvirtinti trimis būdais – pasirinkite erdvę atitinkantį variantą. | 2. Pritvirtinkite pavarą prie pavaros sukimosi perdavimo galvutės keturiais komplekte esančiais 6,3x38 varžtais |
|---|---|
 |
 |
3. Bėgio su pavara tvirtinimas prie lubų

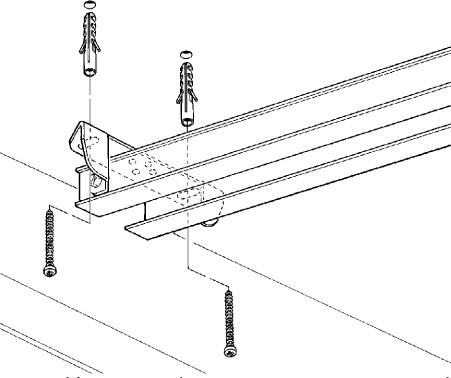

Pagal išmatuotus matmenis pagal atstumą tarp bėgio ir lubų bei vartų viršaus pažymėkite dvi montavimo angas tiksliai vartų centre. Priklausomai nuo tipo, priekinį laikiklį galima pritvirtinti:

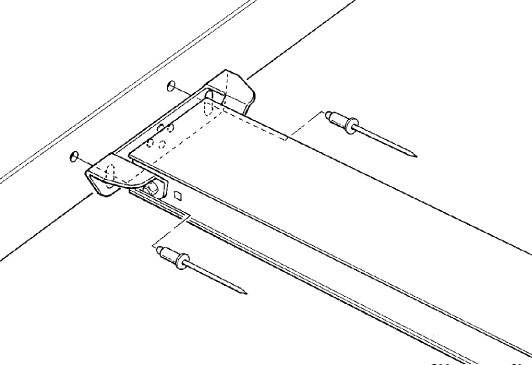

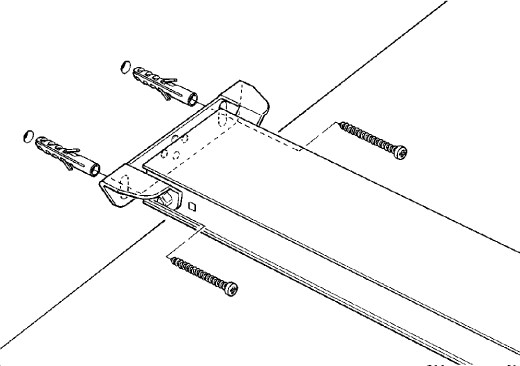

| Prie profilio galite naudoti kniedes | Prie sienos galite tvirtinti kaiščiais ir varžtais | Jei sąlygos tinkamos, bėgelį galite pritvirtinti tiesiai prie lubų |
|---|---|---|
 |
 |
 |

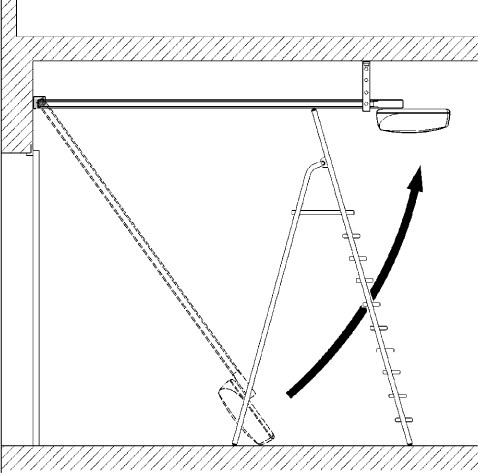

Išgręžę montavimo skyles, pritvirtinkite priekinį laikiklį, o kitą bėgelio pusę su varikliu palikite ant grindų ir tęskite taip:

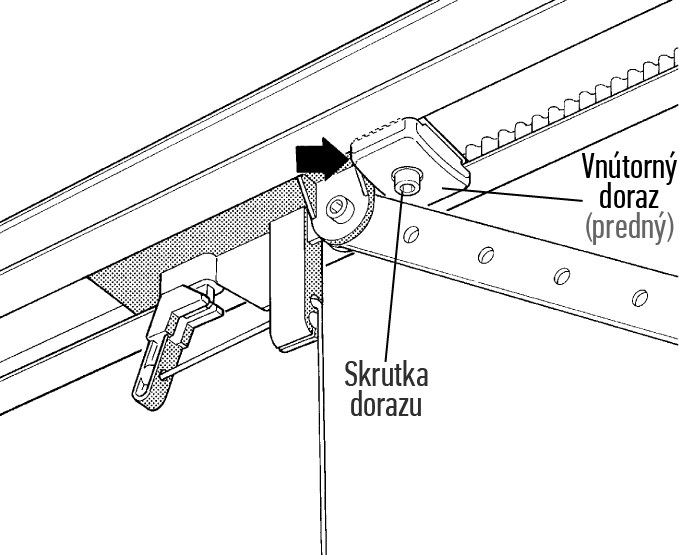

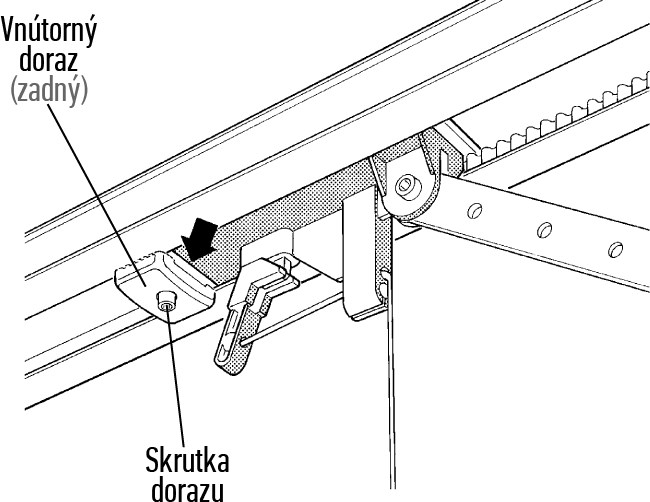

Pavaros programavimas
Pavaros programavimo būdas priklauso nuo komplekte esančio valdymo bloko. Su NICE Spinbus SN6021 pavara suderinami šie valdymo blokai:

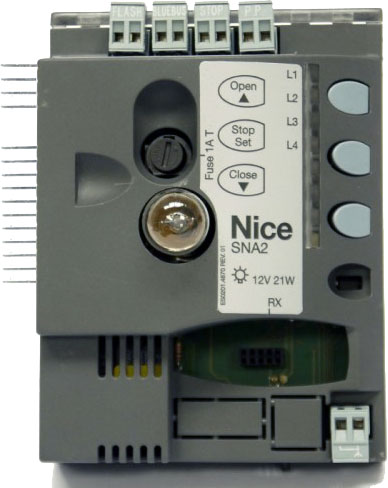

| SNA2 | SNA20 |
|---|---|
|
|
|
|
Tas pats kaip SNA2, tik papildomai galima:
|
NICE Spinbus SN6021 pavaros atblokavimas

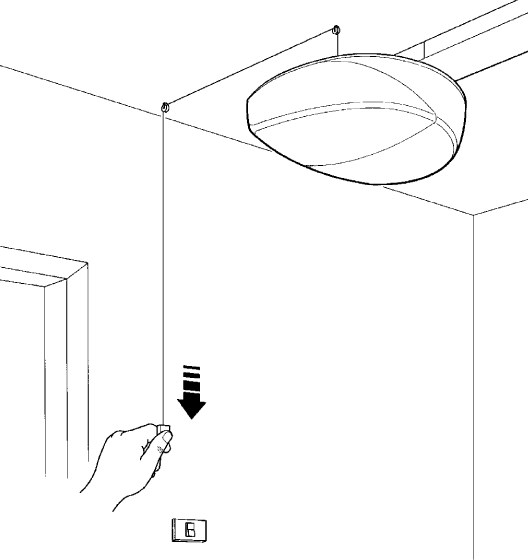

Nutrūkus elektros tiekimui, negalėsite valdyti vartų naudodami nuotolinio valdymo pulto. Todėl pavarą galima atblokuoti atblokavimo svirtele ir vartus judinti rankiniu būdu:

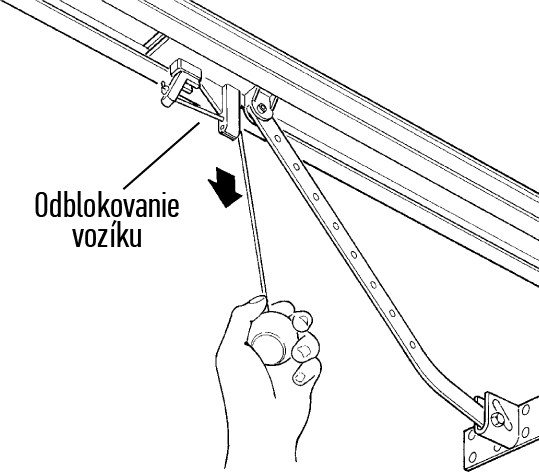

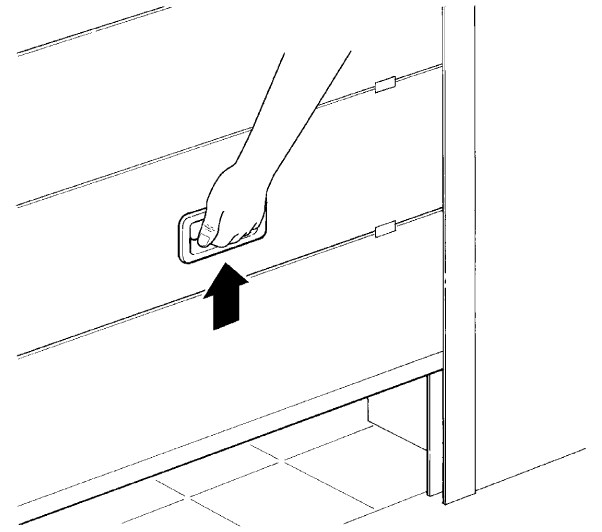

| 1. Patraukite vežimėlio atblokavimo svirtelę. | 2. Pajudinkite vartų varčią |
|---|---|
 |
 |
NICE Spinbus SN6021 pavaros lemputės keitimas
Prieš keisdami lemputę atjunkite pavarą nuo elektros maitinimo ir atlikite šiuos veiksmus:

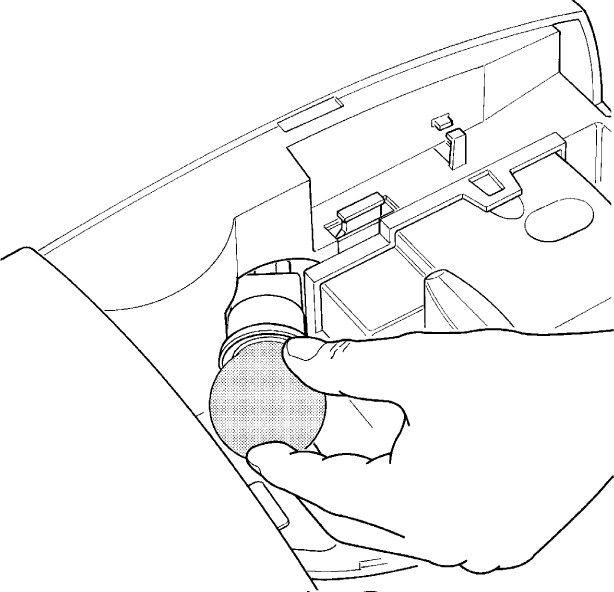

| 1. Paspauskite baltą dangtelį ir pasukite jį | 2. Išsukite seną lemputę. Tada įsukite naują 230V 60W lemputę su E27 cokoliu. |
|---|---|
 |
 |
NICE Spinbus SN6021 pavaros techninės charakteristikos
| Modelis | NICE Spinbus SN6021 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo aprašymas | Elektromechaninis reduktorinis variklis, skirtas garažo vartams automatiškai valdyti privačioje aplinkoje. Komplektuojamas su SNA2 valdymo bloku. Tinkamas valdymo blokas gali būti SNA2, arba SNA20. | ||||||||||
| Dantytasis krumpliaratis | Skersmuo: 9,5mm Dantų skaičius: 28 Suderinama su bėgiais: SNA3X, SNA30, SNA6 |
||||||||||
| Sukimo momentas [Jėga] |
11,7Nm [650N] – reikalinga vartų varčiai pajudinti |
||||||||||
| Nominalusis sukimo momentas [Nominalioji jėga] |
5,85Nm [345N] – reikalinga varčiai judėti |
||||||||||
| Greitis | 0,20 m/s | ||||||||||
| Nominalusis greitis | 0,08 m/s | ||||||||||
| Didžiausias iš eilės atliekamų ciklų skaičius | 50 ciklų per dieną (valdymo blokas apriboja skaičių pagal apribojimus, žr. Pavaros pasirinkimas) | ||||||||||
| Darbo trukmės apribojimas | 3 minutės (valdymo blokas apriboja laiką pagal apribojimus, žr. Pavaros pasirinkimas) | ||||||||||
| Maitinimas | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Vartojamoji galia |
270W | ||||||||||
| Izoliacijos klasė | 1 – būtina įžeminti | ||||||||||
| Atsarginis maitinimo šaltinis | galima įsigyti ir įrengti papildomai NICE PS124 atsarginę bateriją | ||||||||||
| Apšvietimas | 12V 21W lemputė, BA15 lizdas | ||||||||||
| Švyturėlio išėjimas |
Priklauso nuo užprogramuoto išėjimo:
|
||||||||||
| BlueBUS išėjimas | vienas išėjimas 2 BlueBUS įrenginiams | ||||||||||
| STOP įvestis | normaliai atviriems ir normaliai uždariems kontaktams bei 8,2KΩ pastovios varžos įrenginiams | ||||||||||
| STEP-BY-STEP įvestis (P.P., žingsninis valdymas) | normaliai atviras kontaktas (uždarius kontaktą, siunčiama komanda „Žingsninis valdymas") | ||||||||||
| Radijo imtuvas | be imtuvo, „SM“ lizdas imtuvams NICE SMXI, NICE OXI ir kt. | ||||||||||
| Antenos įvestis | 52Ω RG-58 bendraašiam kabeliui (arba panašiam) | ||||||||||
| Programavimo funkcijos | 4 įjungimo / išjungimo funkcijos (I lygio programavimas) 4 reguliuojamos funkcijos (II lygio programavimas) |
||||||||||
| Automatinio įvertinimo funkcijos |
|
||||||||||
| Darbinė temperatūra | nuo -20°C iki +50°C | ||||||||||
| Naudojimas sūrioje, rūgštinėje ir potencialiai sprogioje aplinkoje | ne | ||||||||||
| Apsaugos klasė | IP40 – skirtas naudoti patalpose arba gerai apsaugotoje lauko vietoje | ||||||||||
| Matmenys | 311×327×105 (plotis×ilgis×aukštis) | ||||||||||
| Svoris | 3,6kg |
