NICE TOO TOO3024 – atskira pavara, vienam vartų varčios segmentui iki 3 m / 300 kg, intensyviam naudojimui
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
137,54 € su PVM
| Svoris |
|---|
| 6,00 kg |
Produkto aprašymas NICE TOO TOO3024 – atskira pavara, vienam vartų varčios segmentui iki 3 m / 300 kg, intensyviam naudojimui
NICE TOO3024 yra atskira elektromechaninė pavara vienai varčiai varstomųjų vartų iki 3 m ir iki 300 kg. Variklis veikia 24 V DC ir yra negrįžtamoji. Nutrūkus elektros tiekimui, atblokuojama raktu. Tinka naudoti tiek privačiai, tiek lengvoje pramonėje; valdymo blokas ir saugos įtaisai parenkami atsižvelgiant į visus vartus.
Kada rinktis šią pavarą
3 m ir 300 kg reikšmės yra vienos varčios didžiausi leistini parametrai. Ar pavara tinka konkretiems vartams, taip pat priklauso nuo jų judėjimo pasipriešinimo, vyrių padėties, vėjo poveikio, varčios užpildo ir laikiklių geometrijos. Pasirinkimą patikrinkite pagal tikruosius vartų matmenis, svorį ir laisvą judėjimą.
24 V variklis tinka ir intensyvesniam naudojimui. Leistiną atidarymo dažnį ir visos automatikos apkrovą įvertinkite atsižvelgdami į varčią, montavimą ir valdymo bloką.
Valdymo blokas ir vartų įranga
| Versija | Suderinama valdymo plokštė |
|---|---|
| Dabartinė | MC424LR30 / MCA2R30 vienam arba dviem TOO 24 V varikliams. |
| Senesnė, vis dar siūloma | MC424LR10 / MCA2R10. Naudokite šios versijos instrukciją. |
Patikrinkite įmontuotos plokštės žymėjimą ir vadovaukitės šiai versijai skirta instrukcija. Senesniam MC424LR01 modeliui nenaudokite R10 arba R30 instrukcijų. Variklio tipo pasirinkimą, eigos nustatymą ir dabartinio valdymo bloko programavimą rasite MC424LR30 instrukcijoje.
Žymėjimas 24 V nurodo variklio įtampą. Valdymo blokas MC424LR30 jungiamas prie 230 V AC elektros tinklo ir tiekia atitinkamą įtampą varikliams bei pagalbinėms išvestims; laidai turi būti prijungti tiksliai pagal konkretaus modelio instrukciją.
Kartu su varikliu pavaizduoti priekinis ir galinis laikikliai, jungiamieji elementai ir atblokavimo raktas. Prieš montuodami patikrinkite pristatytos pakuotės turinį. Valdymo blokas, fotoelementai ir konkretaus stulpo tvirtinimo elementai parenkami atskirai arba pagal komplekto sudėtį.
Komplektai vienai arba dviem varčioms
Atskiras variklis skirtas vienai varčiai. Dvivėriams vartams reikia dviejų pavarų. Toliau pateikiamuose mūsų 24 V komplektuose yra MC424LR10 ir skiriasi papildoma įranga. Centre pavaizduotas atskirai parduodamas alternatyvus 230 V variklis.
| Komplektai 1 varčiai | Komplektai 2 varčioms |
|---|---|

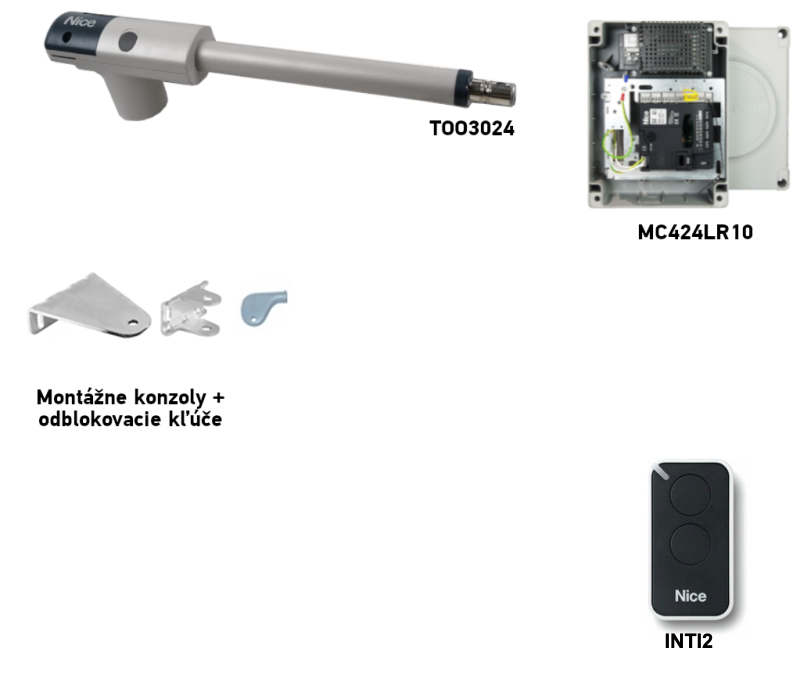

NICE TOO3024 komplektas 1 varčiai

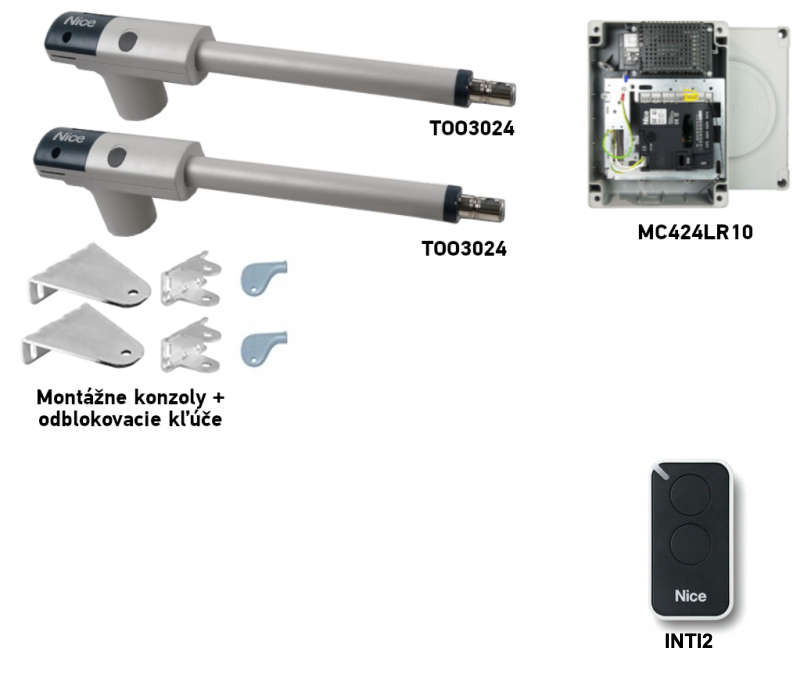

MC424LR10 ir 1 nuotolinio valdymo pultas INTI2. Bazinis Su fotoelementais Su priedais | NICE TOO3024 komplektas 2 vartų segmentams
MC424LR10 ir 1 nuotolinio valdymo pultelis INTI2. Pagrindinis Su fotoelementais Su priedais |
Ribinės vertės 3 m ir 300 kg vertinamos kiekvienai vartų sąvarai atskirai. Naudojant dvivėrius vartus, vieno variklio ribinė apkrova nepadidėja. Pagrindinį komplektą papildykite reikalingais saugos įtaisais atsižvelgdami į konkrečius vartus.
Kronšteinų montavimas ir pavaros padėtis
Pirmiausia nustatykite vyrių ir galinio kronšteino vietą, tada patikrinkite, ar yra pakankamai vietos visam vartų judėjimo diapazonui. Matmenys A ir B lemia pasiekiamą atidarymo kampą ir jėgos veikimo pobūdį. Kronšteinai turi būti tvirtai pritvirtinti prie tinkamai įvertintos konstrukcijos; vien stulpelio matmenų nepakanka tvirtinimui įvertinti. Prieš galutinai pritvirtindami patikrinkite, ar vartai laisvai juda rankiniu būdu ir niekur nekliūva.
TOO3024 montavimo matmenys
| Atidarymo kampas | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
Konkretaus stulpelio ir kronšteino atveju žr. TOO3024 tvirtinimo kronšteinų matmenys. Jei vyriai sumontuoti neįprastoje vietoje arba vartai atsidaro į išorę, paprašykite montuotojo parinkti tinkamą tvirtinimą, išlaikant A, B ir C matmenis ir užtikrinant, kad variklis bei kronšteinai netrukdytų vartų sąvaros judėjimui.
C matmuo uždarius vartus
Kai sąvara uždaryta, išmatuokite atstumą C < 1 100 mm. Vertė turi būti mažesnė už nurodytą ribą – ji negali būti lygi ribai ar ją viršyti. Taip pat išlaikykite pasirinktą A/B matmenų derinį.
Tvirtinimas ir judėjimo patikra
- Pasirinkite vieną A/B matmenų derinį konkrečiam varikliui ir atidarymo kampui. Galinį kronšteiną pritvirtinkite prie tvirto stulpelio arba tinkamai suprojektuotos laikančiosios konstrukcijos ir prijunkite prie jo variklį.
- Pavara atblokuokite raktu, visiškai išstumkite stūmoklį pagal NICE brėžinį ir pridėkite priekinį kronšteiną prie tvirto vartų sąvaros rėmo, kad patikrintumėte jo padėtį.
- Išlyginkite variklį horizontaliai ir prijunkite stūmoklį prie priekinio kronšteino. Patikrinkite C matmenį uždarytoje padėtyje ir patikrinkite, ar sąvara laisvai juda per visą eigą.
- Patikrinkite, ar atidaryta sąvara remiasi į mechaninį ribotuvą. Pašalinkite strigimą ir galimus variklio, kronšteinų ar sąvaros trukdžius.
- Tik sėkmingai atlikę rankinį bandymą galutinai pritvirtinkite priekinį kronšteiną ir vėl užfiksuokite pavarą. Dvivėrių vartų atveju atlikite šiuos veiksmus su abiem sąvaromis.
Atidarytoje ir uždarytoje padėtyje vartai turi turėti tinkamus mechaninius ribotuvus; stūmoklio eigos pabaiga jų neatstoja. Jei stulpelis kitoks, pakeiskite tvirtinimo būdą arba naudokite tinkamą kronšteiną, išlaikydami A/B ir C matmenis. Netvirtinkite kronšteino vien prie plonos sąvaros apkalos.
24 V variklio prijungimas
Prieš atidarydami dangtelį atjunkite maitinimą iš elektros tinklo ir atsarginį maitinimo šaltinį. Kabelį praveskite per kabelio įvadą ir įtempimo mažinimo įtaisą. Du variklio laidus ir apsauginį PE laidą prijunkite pagal brėžinį; PE jungiamas prie tam skirto įžeminimo taško, o ne prie variklio išėjimo. Priveržkite kabelio įvadą ir uždarykite dangtelį.
Naudojant MC424LR30 vienas variklis jungiamas prie M2. Dvivėriuose vartuose M2 pirmiausia atidaro, o paskiausiai uždaro vartų sąvarą; M1 veikia atvirkštine tvarka. Valdymo bloke turi būti pasirinktas tikslus TOO3024 tipas pagal variklio pasirinkimo lentelės . Prieš patikrindami judėjimo kryptį ir saugos įėjimus pradedant eksploatuoti .
Patikrinimas prieš pirmą kartą naudojant
Montavimo ir paleidimo darbus turi atlikti kvalifikuotas technikas. Nustatęs valdymo bloką, jis turi patikrinti tvirtinimo tvirtumą, visą judėjimo eigą, abu galinius ribotuvus, tinkamą judėjimo kryptį, fotoelementai, STOP, reakciją į kliūtį ir saugias jėgos ribas. Bandymo metu judėjimo zona turi būti laisva. Naudotojui perduokite avarinio atblokavimo rankiniu būdu procedūrą ir sumontuoto valdymo bloko instrukciją.
Priedų prijungimas pagal MC424L plokštę
Pavara TOO3024 yra 24 V variklis; toliau nurodyti valdymo bloko gnybtai valdymo bloko. Parduodamuose rinkiniuose patikrinkite sumontuotos plokštės žymėjimą. Prieš jungdami atjunkite maitinimo tinklą ir akumuliatorių. EPM reliniai fotoelementai jungiami ne kaip BlueBUS įrenginiai.
MC424LR10 / MCA2R10 TOO rinkiniuose
| Elementas | Gnybtai ir poliškumas |
|---|---|
| Pagalbinė 24 V DC įtampa | 6 = 0 V (−), 7 = +24 V DC, bendra priedų apkrova negali viršyti 200 mA. Gnybtas 8 = bendrasis +24 V įėjimams be Stand-by all režimo. Patikrinkite visų maitinamų elementų srovės sąnaudas. |
| EPM fotoelementai | Be Stand-by all režimo ir be fototesto maitinkite TX ir RX tarp 7 (+) ir 6 (−). RX bepotencialį kontaktą C–NC prijunkite tarp 8 (bendrasis) ir 10/FOTO, arba 11/FOTO1 arba 13/AUX, jei AUX nustatytas kaip FOTO2. Kontaktas neturi +/− poliškumo. |
| Stand-by all / fototestas | Šie režimai vienas kitą paneigia. Kai įjungtas Stand-by all maitinkite TX ir RX per 5 (+) / 6 (−); bendras saugos kontaktų taškas yra 5. Kai įjungtas fototestas maitinkite TX per 5 (+) / 6 (−), ne daugiau kaip 100 mA; RX – per 7 (+) / 6 (−), RX kontaktą nuo 8 prijunkite prie atitinkamo FOTO įėjimo. Nenaudojamą testuojamą FOTO/FOTO1/FOTO2 įėjimą prijunkite prie 5 pagal porų skaičiaus schemą, o ne automatiškai prie 8. |
| STOP ir valdymo komandos | 9/STOP skirtas NC arba 8,2 kΩ kontaktui, atsižvelgiant į išmoktą režimą; Stand-by all režimu bendrasis gnybtas yra 5, kitu atveju – 8. 12/žingsninis valdymas yra NO kontakto įėjimas, lyginant su 8; 13/AUX priklauso nuo nustatymo. Kontaktai neturi +/− poliškumo; į įėjimus nepaduokite išorinės įtampos. |
| Švyturėlis, indikatoriaus lemputė, užraktas | Švyturėlis 24 V DC / ne daugiau kaip 25 W: 1 = −, 2 = +. OGI indikatoriaus lemputė 24 V DC / ne daugiau kaip 5 W: 3 = −, 4 = +. Jei 3–4 užprogramuoti kaip elektrinis užraktas, išėjimas yra 12 V AC / ne daugiau kaip 25 VA, be nustatyto +/− poliškumo. Prieš prijungdami patikrinkite išėjimo funkciją. |
| Radijo imtuvas ir atsarginis maitinimas | Imtuvas įstatomas į SMjungtį, o PS124 akumuliatorius – į jam skirtą jungtį. Jie nejungiami prie priedų maitinimo gnybtų. |
MC424LR30 / MCA2R30, kai atskirai pasirinktas valdymo blokas
| Elementas | Gnybtai ir LR30 skirtumai |
|---|---|
| Maitinimas ir įėjimai | 6 = 0 V (−), 7 = +24 V DC priedams, ne daugiau kaip 200 mA; 8 = bendrasis +24 V be Stand-by all režimo. 9/ALT skirtas NC arba 8,2 kΩ kontaktui; 10/FOTO, 11/FOTO1 yra NC; 12/žingsninis valdymas yra NO; 13/AUX priklauso nuo nustatymo. Kontaktai neturi poliškumo. |
| Stand-by all / fototestas | Kai įjungtas Stand-by all režimas, maitinkite TX/RX per 5 (+) / 6 (−) ir saugos kontaktų, įskaitant ALT, bendrasis taškas yra 5. Naudojant fototestą: TX 5 (+) / 6 (−), daugiausia 100 mA; RX 7 (+) / 6 (−); RX kontaktas iš 8 į FOTO įvestį. Nenaudojamos testuojamos įvestys jungiamos prie 5 pagal atitinkamą schemą. Režimai yra tarpusavyje nesuderinami. Veikiant Stand-by režimui, 7 išėjimo įtampa sumažėja iki 21 V DC (±10 %), 2 W; patikrinkite vartojamą srovę. |
| Išėjimai | Švyturėlis 24 V DC/daugiausia 25 W: 1 = −, 2 = +. OGI indikatoriaus lemputė 24 V DC/daugiausia 5 W: 3 = −, 4 = +. Naudojant elektrinio užrakto funkciją, 3–4 išėjime yra 12 V AC/daugiausia 15 VA, be nustatyto +/− poliškumo. Prieš prijungdami patikrinkite užprogramuotą funkciją. |
| Radijo imtuvas ir rezervinis maitinimas | Imtuvas ir baterija jungiami į atskiras jungtis; naudodami senesnę bateriją su šia plokšte, patikrinkite, ar kabelis tinkamas ir ar nustatyta Stand-by all funkcija, kaip nurodyta MC424LR30 instrukcijoje. |
Konkrečios valdymo plokštės fotoelementų schemos
MC424LR10: Stand-by all · be Stand-by all funkcijos ir fotoelementų testo · fotoelementų testas.
MC424LR30: Stand-by all · fotoelementų testas su viena pora. Išsamios prijungimo, įsiminimo ir nustatymo instrukcijos pateiktos atskiroje MC424LR30 instrukcijoje.
Prijungę patikrinkite kontaktų tipus, atlikite atitinkamą įsiminimo procedūrą ir išbandykite saugos įtaisus tiek atidarant, tiek uždarant vartus.
Suderinami priedai
Priedai jungiami prie pasirinkto valdymo bloko, o ne tiesiogiai prie variklio korpuso. Senesnės plokštės jungtys, radijo imtuvas ir išėjimų maitinimas gali skirtis.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Valdo vieną arba du 24 V TOO variklius. Instrukcija ir prijungimas priklauso nuo faktiškai sumontuotos plokštės. | |
| Švyturėlis | Įspėja apie vartų judėjimą. Įtampą ir galią parinkite pagal naudojamo valdymo bloko išėjimą. | |
| Fotoelementai | Stebi erdvę šviesos pluošto kelyje. Vartų reakciją lemia prijungimas, įsiminimo procedūra ir valdymo bloko saugos įvesčių nustatymai. Žr. saugos įtaisų bandymą. | |
| Siųstuvas | Nuotolinis valdymas pagal imtuvo protokolą. Įmontuotas MC424LR30 imtuvas palaiko Nice Opera. Dvipusiam ryšiui ir dideliam veikimo nuotoliui reikalingas atitinkamą funkciją palaikantis imtuvas. |
FLO2RE ir FLO2R-S reikalingas imtuvas, palaikantis FloR. Keisdami valdymo bloką, taip pat patikrinkite naudojamų nuotolinio valdymo pultelių suderinamumą. INTI2 susiejimas su MC424LR30. |
| Radijas / Wi-Fi / GSM | Plokštė MCA2R30 turi integruotą radijo imtuvą. Valdymas per Wi-Fi arba GSM yra papildoma sąsaja, kuriai reikia tinkamos jungties. |
Kitus Wi-Fi moduliai rinkitės pagal valdymo centro įėjimą. Zamel valdymui naudojama SUPLA programėlė, skirta „Android“ ir „iOS“. |
| Antena | Padeda padidinti radijo imtuvo veikimo nuotolį; naudokite jo dažniui ir jungčiai skirtą anteną. | |
| Klaviatūra | Valdymas kodu. Laidinė EDS reikalingas dekoderis MORX; belaidis variantas turi būti suderinamas su įmontuotu imtuvu. | |
| Raktinis jungiklis | Leidžia valdyti vartus raktu. Jungiklio kontaktas jungiamas prie tinkamo valdymo bloko valdymo įėjimo pagal jo instrukciją. | |
| Kortelių skaitytuvai | Valdymas kortele arba pakabuku. Skaitytuvas ETP reikalingas dekoderis MORX ir valdymo centro valdymo įėjimas. |
|
| Elektros spynos | Padeda užtikrinti uždarytos vartų varčios saugumą. Spynos tipas, maitinimas ir veikimo laikas turi būti suderinti su konkrečiu valdymo centru ir vartais. |
|
| Atsarginis ir saulės energijos maitinimas | Akumuliatorius PS124 užtikrina veikimą dingus elektros tiekimui; naudojant MC424LR30 reikalingas kabelis CABLA11 ir išjungus Budėjimo režimas – viskas. Saulės energijos rinkinys Solemyo Tai atskiras maitinimo būdas: elektros tinklas negali būti prijungtas tuo pačiu metu, o „Stand-by all“ turi būti įjungta. |
Rankinis atblokavimas nutrūkus elektros tiekimui
Atidarykite guminį dangtelį, įkiškite komplekte esantį raktą ir pasukite jį 90° pagal laikrodžio rodyklę. Tuomet vartus pastumkite rankomis. Norėdami vėl užfiksuoti, nustatykite varčią maždaug į pusiau atidarytą padėtį ir pasukite raktą 90° prieš laikrodžio rodyklę. Prieš vėl judindami vartus varikliu, patikrinkite, ar pavara tikrai užfiksuota.
Priežiūra ir sauga
Variklį ir visą automatikos sistemą pirmą kartą patikrinkite ne vėliau kaip po 6 mėnesių nuo eksploatavimo pradžios, o vėliau – reguliariai, atsižvelgdami į naudojimą. Atjungęs maitinimą, technikas patikrina laikiklius, varžtus, koroziją, judančias dalis, atramas ir saugos įtaisus; po patikros atlieka veikimo bandymą. Jei pavara pažeista arba juda neįprastai sunkiai, nenaudokite vartų, kol gedimas nepašalintas.
Variklio techniniai duomenys
| Parametras | Vertė |
|---|---|
| Variklio modelis | TOO3024 |
| Variklio įtampa | 24 V DC |
| Valdymo bloko maitinimas MC424LR30 | 230 V AC |
| Didžiausias vienos varčios ilgis | 3 m |
| Didžiausias vienos varčios svoris | 300 kg |
| Variklio vardinė / didžiausia galia | 30 / 120 W |
| Vardinė / didžiausia srovė | 1,1 / 5 A |
| Vardinė / didžiausia jėga | 300 / 1 800 N |
| Judėjimo greitis | 0,014 m/s |
| Stūmoklio eiga | 400 mm |
| Apsaugos klasė | IP54 |
| Darbinė temperatūra | −20–+50 °C |
| Paties variklio svoris | 5,5 kg |

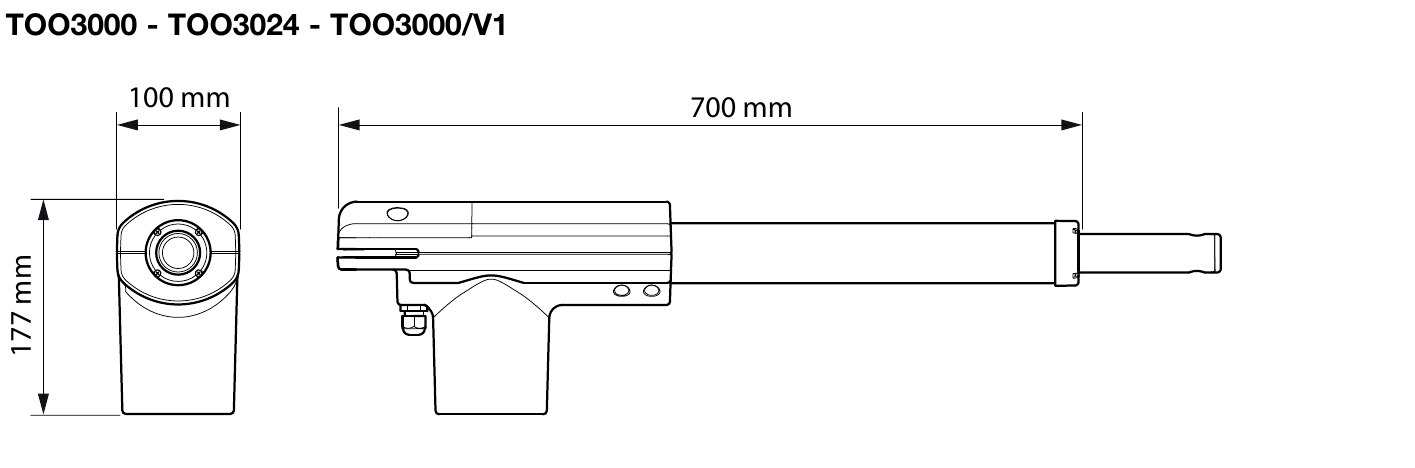

| Variklio matmenys | 700 × 100 × 177 mm |
| Darbo režimas | Nepertraukiamas darbas |
NICE duomenys galioja esant 20 °C (±5 °C) aplinkos temperatūrai. 5,5 kg svoris nurodytas vien varikliui. Didžiausia jėga ir galia nėra nuolatinės apkrovos rodikliai.
