NICE TOO TOO4524 – atskira pavara, vienam 4,5 m / 250 kg vartų segmentui, intensyviam naudojimui
| Produkto prieinamumas: | per 7 dienas | Prekes paprastai išsiunčiame per 7 dienas. |
|---|
per 7 dienas
323,25 € su PVM
| Svoris |
|---|
| 6,00 kg |
Produkto aprašymas NICE TOO TOO4524 – atskira pavara, vienam 4,5 m / 250 kg vartų segmentui, intensyviam naudojimui
NICE TOO4524 yra atskira elektromechaninė pavara vienai varčiai varstomų vartų iki 4,5 m ir iki 250 kg. Variklis turi 24 V DC ir yra negrįžtamoji. Nutrūkus elektros tiekimui, atblokuojama raktu. Tinka naudoti tiek privačiai, tiek nedidelėje pramonėje; valdymo blokas ir saugos įtaisai parenkami pagal visus vartus.
Kada rinktis šią pavarą
4,5 m ir 250 kg reikšmės yra didžiausios vienai vartų varčiai. Konkrečių vartų tinkamumas taip pat priklauso nuo pasipriešinimo judėjimui, vyrių padėties, vėjo, varčios užpildo ir laikiklių geometrijos. Pasirinkimą patikrinkite pagal tikruosius vartų matmenis, svorį ir laisvą judėjimą.
24 V variklis tinka ir intensyvesniam naudojimui. Leistiną atidarymo dažnį ir visos automatikos apkrovą įvertinkite pagal vartų varčią, montavimą ir valdymo bloką.
Valdymo blokas ir vartų įranga
| Karta | Suderinama valdymo plokštė |
|---|---|
| Dabartinė | MC424LR30 / MCA2R30 vienam arba dviem TOO 24 V varikliams. |
| Senesnė, vis dar siūloma | MC424LR10 / MCA2R10. Naudokite šios kartos instrukciją. |
Patikrinkite įmontuotos plokštės žymėjimą ir vadovaukitės šiai kartai skirta instrukcija. Jei naudojate senesnį MC424LR01, netaikykite R10 arba R30 skirtų veiksmų. Variklio tipo pasirinkimą, eigos nustatymą ir dabartinio valdymo bloko programavimą rasite MC424LR30 instrukcijoje.
Žymėjimas 24 V nurodo variklį. Valdymo blokas MC424LR30 jungiamas prie 230 V kintamosios srovės tinklo ir tiekia atitinkamus variklio bei pagalbinius išėjimus; laidai turi atitikti tikslią jo instrukciją.

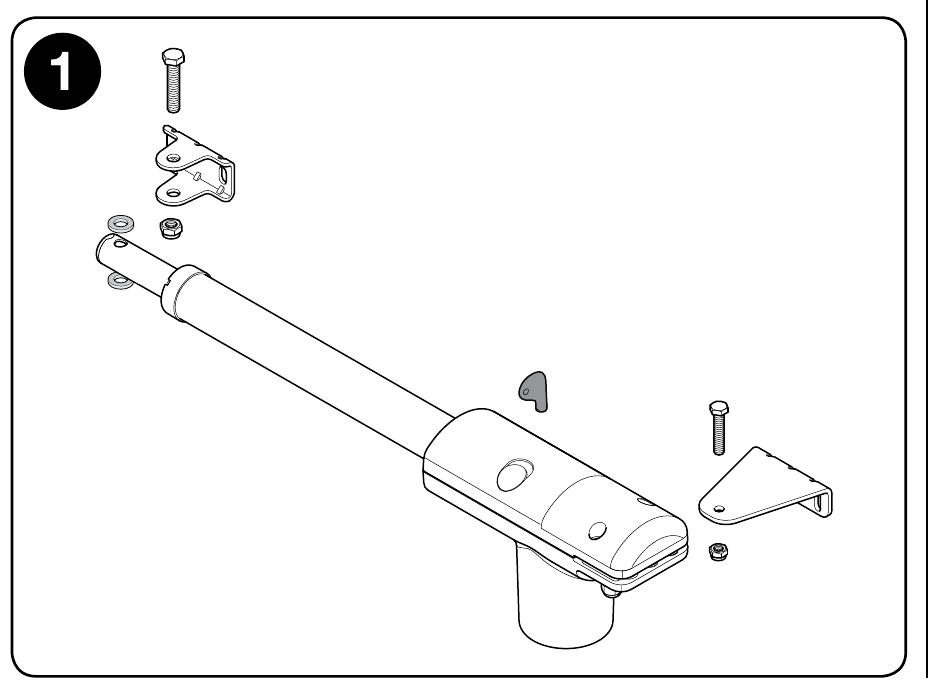

Kartu su varikliu pavaizduoti priekinis ir galinis laikikliai, jungiamieji elementai ir atblokavimo raktas. Prieš montuodami patikrinkite pristatytos pakuotės turinį. Valdymo blokas, fotoelementai ir tvirtinimo būdas prie konkretaus stulpo parenkami atskirai arba pagal rinkinio turinį.
Rinkiniai vienai arba dviem varčioms
Atskiras variklis skirtas vienai varčiai. Dvivėriams vartams reikia dviejų pavarų. Toliau pateikiamuose mūsų 24 V rinkiniuose yra MC424LR10 o kita komplektacija skiriasi. Viduryje pavaizduotas atskiras 230 V alternatyvus variklis.
| Rinkiniai 1 varčiai | Rinkiniai 2 varčioms |
|---|---|

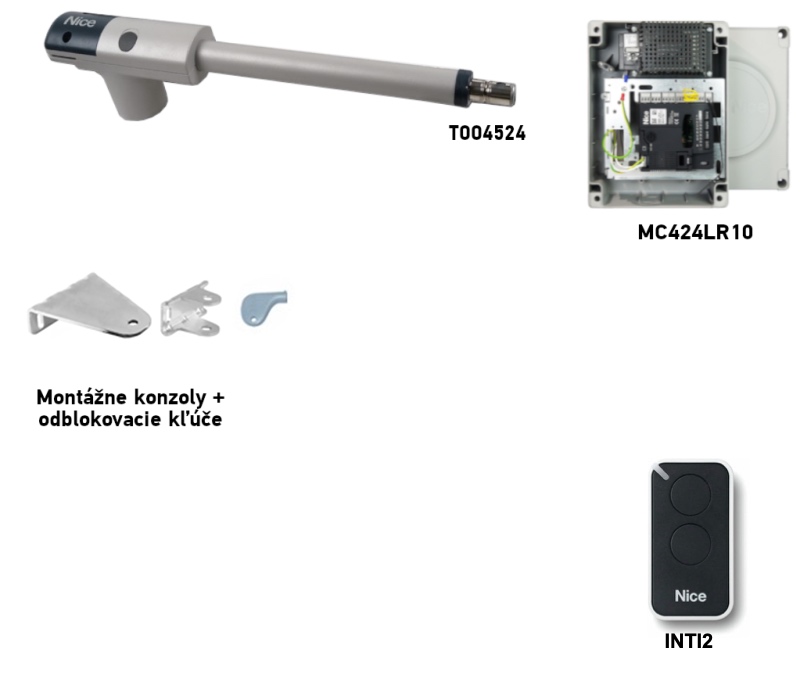

NICE TOO4524 rinkinys 1 varčiai

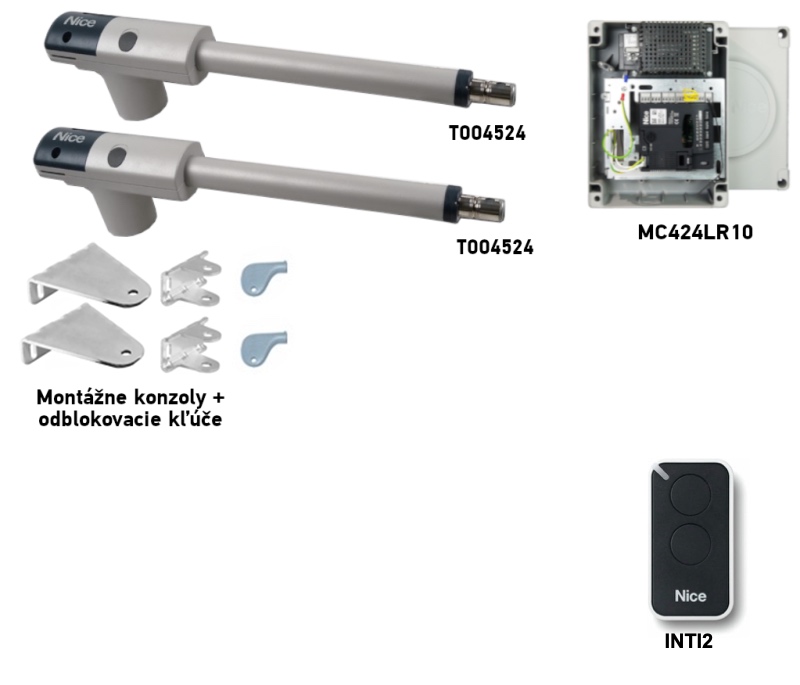

MC424LR10 ir 1 nuotolinio valdymo pultas INTI2. Pagrindinis Su fotoelementais Su priedais | NICE TOO4524 komplektas 2 varčioms
MC424LR10 ir 1 nuotolinio valdymo pultelis INTI2. Bazinis Su fotoelementais Su priedais |
Ribinės vertės 4,5 m ir 250 kg vertinamos kiekvienai varčiai atskirai. Naudojant dvejas varčias, vieno variklio ribinė vertė nedidėja. Bazinio komplekto papildymui pasirinkite reikiamus saugos įtaisus atsižvelgdami į konkrečius vartus.
Kronšteinų montavimas ir pavaros padėtis

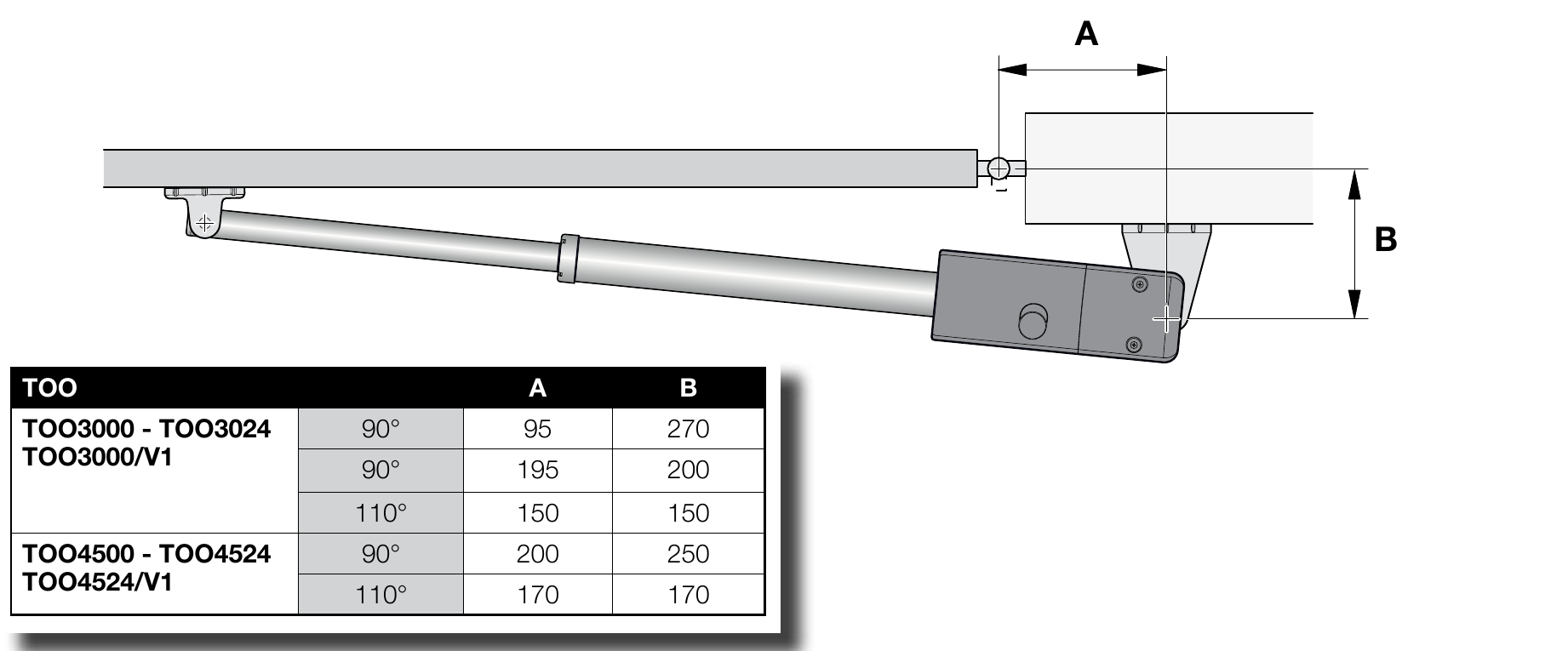

Pirmiausia nustatykite vyrio ir galinio kronšteino padėtį, tada patikrinkite, ar užtenka vietos visam vartų judėjimo diapazonui. Matmenys A ir B nulemia pasiekiamą atidarymo kampą ir jėgos eigą. Kronšteinus būtina tvirtai pritvirtinti prie tinkamai įvertintos konstrukcijos; vien statramsčio matmens nepakanka tvirtinimo galimybėms įvertinti. Prieš galutinai pritvirtindami patikrinkite, ar vartai laisvai juda rankiniu būdu ir niekur nekliūva.
TOO4524 montavimo matmenys
| Atidarymo kampas | A [mm] | B [mm] |
|---|---|---|
| 90° | 200 | 250 |
| 110° | 170 | 170 |
Apie konkretų statramstį ir kronšteiną žr. TOO4524 tvirtinimo kronšteinų matmenys. Jei vyris sumontuotas neįprastoje vietoje arba vartai atsidaro į išorę, paprašykite montuotojo parinkti tinkamą tvirtinimo būdą, išlaikant A, B ir C matmenis ir užtikrinant, kad variklis bei kronšteinai netrukdytų varčiai judėti.

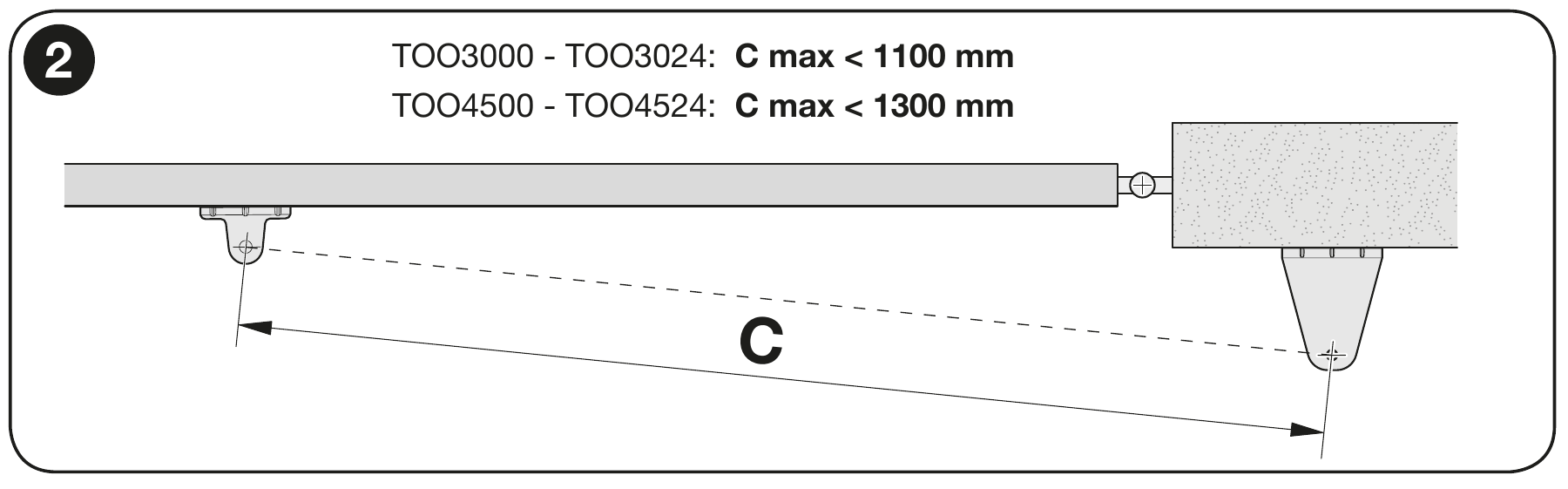

C matmuo uždarytų vartų padėtyje
Uždarę vartus išmatuokite atstumą C < 1 300 mm. Vertė turi būti mažesnė už nurodytą ribą – negali jos pasiekti ar viršyti. Taip pat išlaikykite pasirinktą A/B matmenų derinį.
Tvirtinimas ir judėjimo patikra

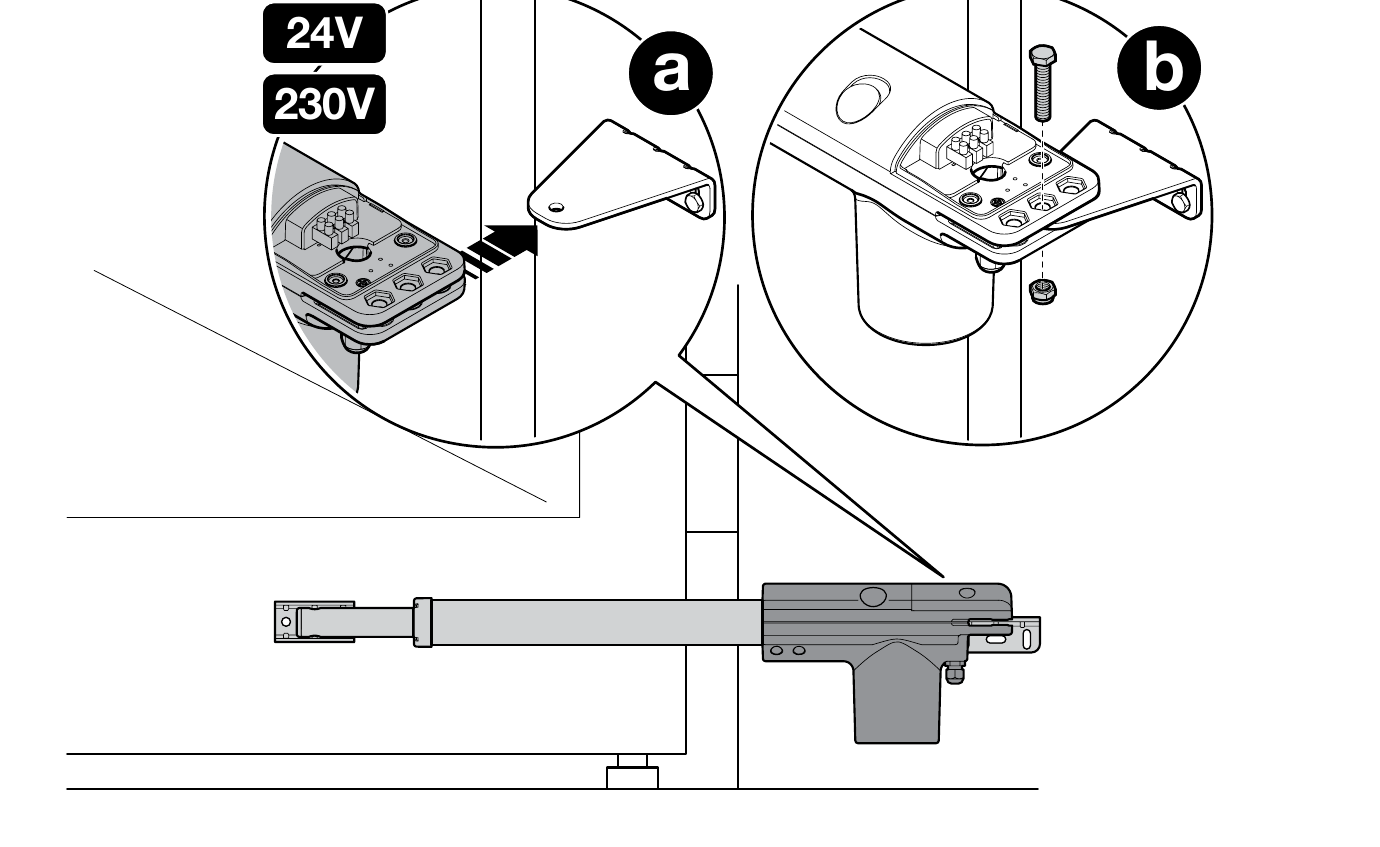

- Pasirinkite vieną A/B derinį konkrečiam varikliui ir atidarymo kampui. Galinį kronšteiną pritvirtinkite prie tvirto statramsčio arba tinkamai suprojektuotos laikančiosios konstrukcijos ir prie jo prijunkite variklį.

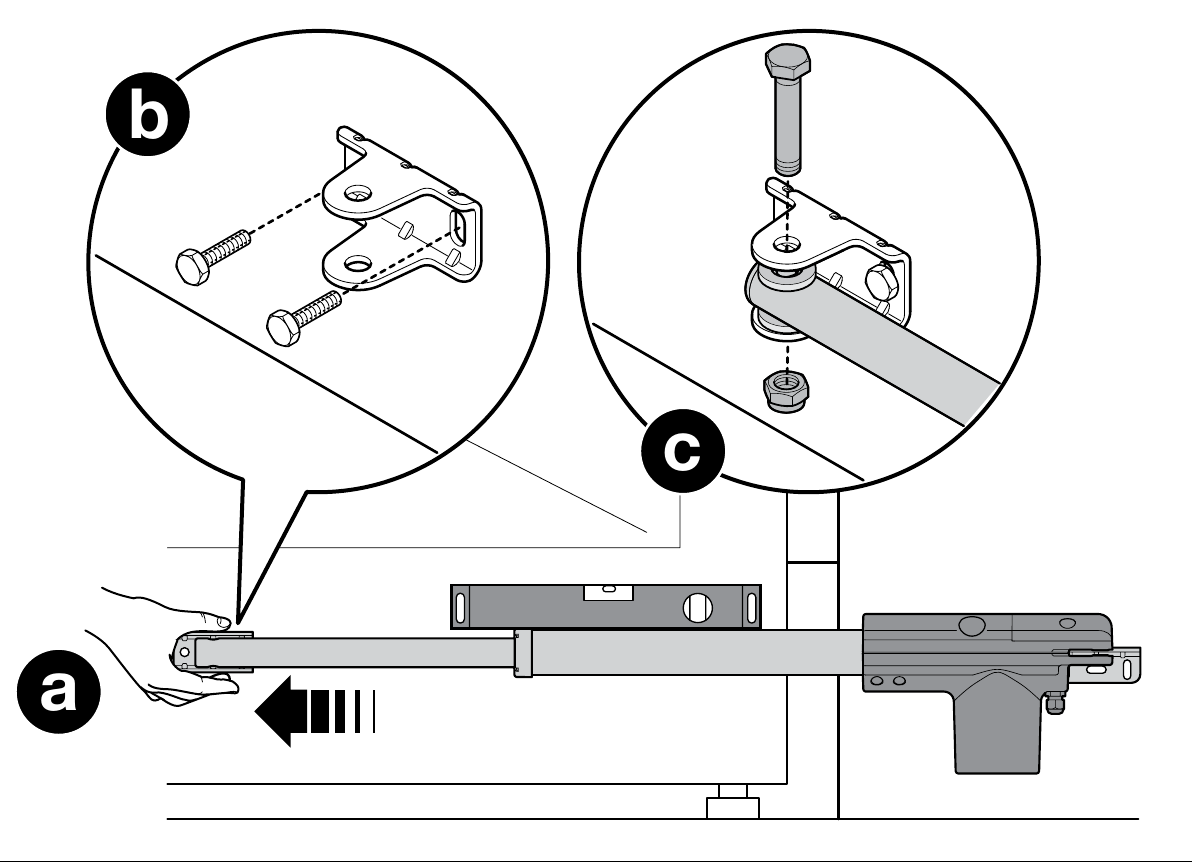

- Pavara atrakinkite raktu, stūmoklį visiškai ištraukite pagal NICE brėžinį ir priekinį kronšteiną bandomai priglauskite prie tvirto vartų varčios rėmo.
- Išlyginkite variklį horizontaliai ir prijunkite stūmoklį prie priekinio kronšteino. Patikrinkite C matmenį uždarytoje padėtyje ir patikrinkite, ar varčia laisvai juda per visą eigą.

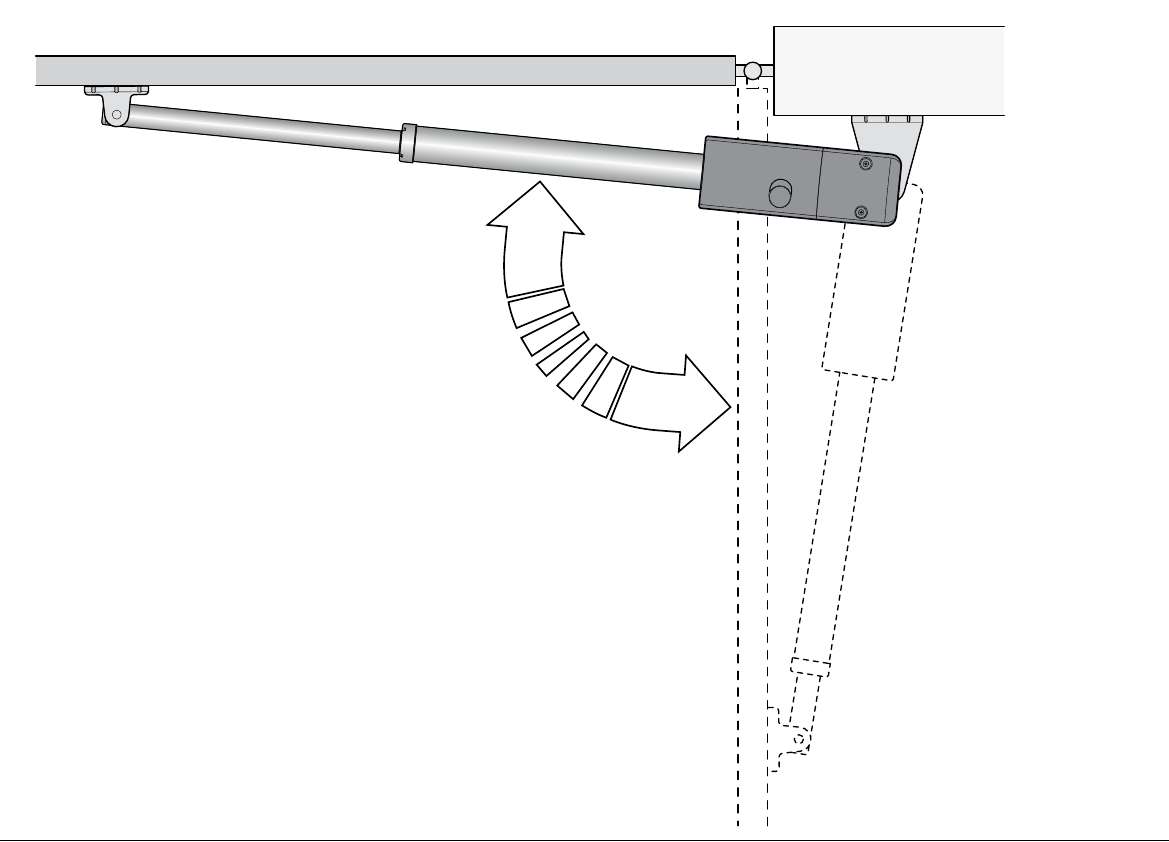

- Patikrinkite, ar atidaryta varčia remiasi į mechaninį stabdiklį. Pašalinkite strigimo priežastis ir bet kokius variklio, kronšteinų ar varčios susidūrimus.
- Tik sėkmingai patikrinę vartus rankiniu būdu, galutinai pritvirtinkite priekinį kronšteiną ir vėl užfiksuokite pavarą. Dvivėriams vartams šią procedūrą atlikite su abiem varčiomis.
Atviroje ir uždarytoje padėtyje vartai turi turėti tinkamus mechaninius stabdiklius; stūmoklio eigos pabaiga jų nepakeičia. Jei statramstis kitoks, pritaikykite tvirtinimo būdą arba naudokite tinkamą kronšteiną, išlaikydami A/B ir C matmenis. Netvirtinkite kronšteino vien prie plonos varčios apdailos.

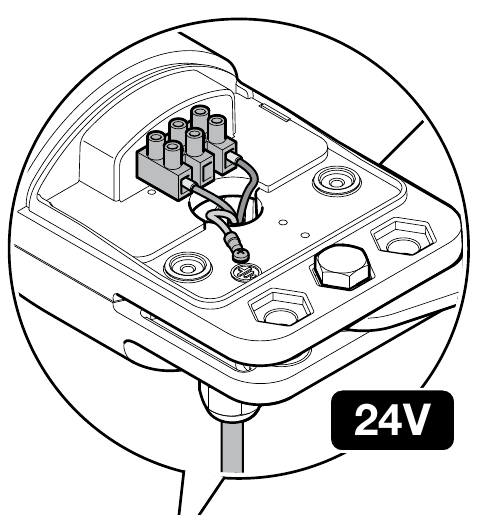

24 V variklio prijungimas
Prieš atidarydami dangtelį atjunkite tinklo ir atsarginį maitinimą. Kabelį praveskite per kabelio įvadą ir įtempimo mažinimo įtaisą. Du variklio laidus ir apsauginį PE laidą prijunkite pagal brėžinį; PE jungiamas prie nurodyto įžeminimo taško, ne prie variklio išvesties. Priveržkite kabelio įvadą ir uždarykite dangtelį.
Jei naudojate MC424LR30 vienas variklis jungiamas prie M2. Dvivėriuose vartuose M2 atsidaro pirmas ir užsidaro paskutinis; M1 veikia atvirkštine tvarka. Valdymo bloke turi būti pasirinktas tikslus TOO4524 tipas pagal variklio pasirinkimo lentelės . Prieš tęsdami patikrinkite judėjimo kryptį ir saugos įėjimus pradedant eksploatuoti .
Patikra prieš pirmąjį naudojimą
Montavimo ir paleidimo darbus turi atlikti kvalifikuotas technikas. Nustatęs valdymo bloką, jis turi patikrinti tvirtinimo patikimumą, visą judėjimo eigą, abu galinius ribotuvus, tinkamą judėjimo kryptį, fotoelementai, STOP, reakciją į kliūtį ir saugias jėgas. Bandymo metu judėjimo zona turi būti laisva. Naudotojui perduokite rankinio atblokavimo procedūrą ir sumontuoto valdymo bloko instrukciją.
Priedų prijungimas pagal MC424L plokštę
Pavara TOO4524 yra 24 V variklis; toliau nurodyti valdymo bloko gnybtai. Parduodamuose komplektuose patikrinkite sumontuotos plokštės žymėjimą. Prieš jungdami atjunkite maitinimo tinklą ir akumuliatorių. EPM reliniai fotoelementai nejungiami kaip BlueBUS įrenginiai.
MC424LR10 / MCA2R10 TOO komplektuose
| Elementas | Gnybtai ir poliškumas |
|---|---|
| Pagalbinis 24 V DC maitinimas | 6 = 0 V (−), 7 = +24 V DC, visų priedų bendrai srovei neviršijant 200 mA. Gnybtas 8 = bendrasis +24 V įėjimams be Stand-by all. Patikrinkite visų maitinamų įrenginių srovės sąnaudas. |
| EPM fotoelementai | Be Stand-by all ir fototesto maitinkite TX ir RX iš 7 (+) ir 6 (−). RX potencialo neturintį kontaktą C–NC prijunkite tarp 8 (bendrasis) ir 10/FOTO, arba 11/FOTO1 arba 13/AUX, jei AUX nustatytas kaip FOTO2. Kontaktas neturi poliškumo (+/−). |
| Stand-by all / fototestas | Šie režimai vienas kitą paneigia. Kai įjungtas Stand-by all maitinkite TX ir RX per 5 (+) / 6 (−); apsauginių kontaktų bendrasis taškas yra 5. Kai įjungtas fototestas maitinkite TX per 5 (+) / 6 (−), ne daugiau kaip 100 mA; RX maitinkite per 7 (+) / 6 (−), RX kontaktą nuo 8 prijunkite prie atitinkamo FOTO įėjimo. Nenaudojamus testuojamus FOTO/FOTO1/FOTO2 įėjimus prijunkite prie 5 pagal porų skaičiaus schemą, o ne automatiškai prie 8. |
| STOP ir valdymo komandos | 9/STOP skirtas NC arba 8,2 kΩ grandinei, atsižvelgiant į išmokytą režimą; kai įjungtas Stand-by all, bendrasis gnybtas yra 5, kitu atveju 8. 12/žingsninis valdymas yra NO kontakto įėjimas, jungiamas su 8; 13/AUX priklauso nuo nustatymo. Kontaktai neturi poliškumo (+/−); į įėjimus netiekite išorinės įtampos. |
| Mirksintis švyturėlis, indikacinė lemputė, užraktas | Mirksintis švyturėlis 24 V DC / ne daugiau kaip 25 W: 1 = −, 2 = +. OGI indikacinė lemputė 24 V DC / ne daugiau kaip 5 W: 3 = −, 4 = +. Jei 3–4 užprogramuota kaip elektrinė spyna, tai yra 12 V AC / ne daugiau kaip 25 VA, be fiksuoto poliškumo (+/−). Prieš prijungdami patikrinkite išėjimo funkciją. |
| Radijas ir atsarginis maitinimas | Imtuvas įstatomas į SMlizdą, o PS124 akumuliatorius – į jam skirtą lizdą. Jie nejungiami prie priedų maitinimo gnybtų. |
MC424LR30 / MCA2R30, kai valdymo blokas pasirinktas atskirai
| Elementas | Gnybtai ir LR30 skirtumai |
|---|---|
| Maitinimas ir įėjimai | 6 = 0 V (−), 7 = +24 V DC priedams, ne daugiau kaip 200 mA; 8 = bendrasis +24 V be Stand-by all. 9/ALT yra NC arba 8,2 kΩ; 10/FOTO, 11/FOTO1 yra NC; 12/žingsninis valdymas yra NO; 13/AUX priklauso nuo nustatymo. Kontaktai neturi poliškumo. |
| Stand-by all / fototestas | Kai įjungtas Stand-by all, maitinkite TX/RX per 5 (+) / 6 (−) ir apsauginių kontaktų, įskaitant ALT, bendrasis taškas yra 5. Fototesto atveju: TX 5 (+) / 6 (−), ne daugiau kaip 100 mA; RX 7 (+) / 6 (−); RX kontaktas iš 8 į FOTO įvestį. Nenaudojamos testavimo įvestys jungiamos prie 5 pagal atitinkamą schemą. Režimai vienas kitą išjungia. Veikiant Stand-by, išėjimo 7 įtampa sumažėja iki 21 V DC (±10 %), 2 W; patikrinkite srovės suvartojimą. |
| Išėjimai | Švyturėlis 24 V DC/daugiausia 25 W: 1 = −, 2 = +. OGI indikatoriaus lemputė 24 V DC/daugiausia 5 W: 3 = −, 4 = +. Kai naudojama elektrinio užrakto funkcija, 3–4 išėjime yra 12 V AC/daugiausia 15 VA, be nustatyto +/− poliškumo. Prieš prijungdami patikrinkite užprogramuotą funkciją. |
| Radijas ir atsarginis maitinimas | Imtuvas ir akumuliatorius turi atskiras jungtis; jei naudojate senesnį akumuliatorių su šia plokšte, patikrinkite, ar tinkamai parinktas kabelis ir Stand-by all nustatymas pagal MC424LR30 instrukciją. |
Konkrečios plokštės fotoelementų schemos

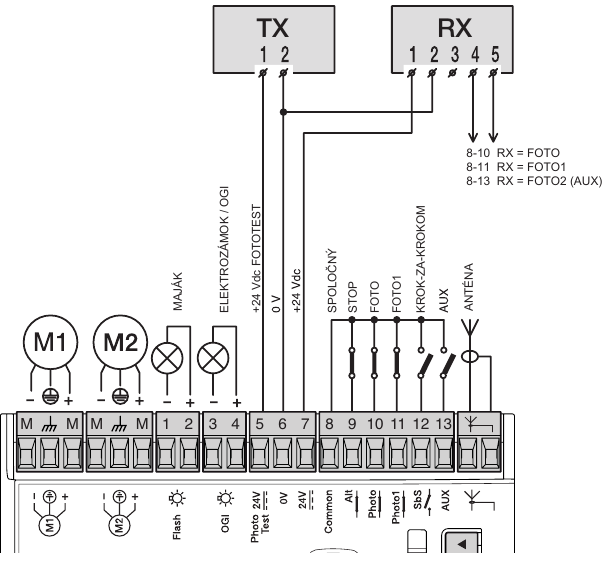

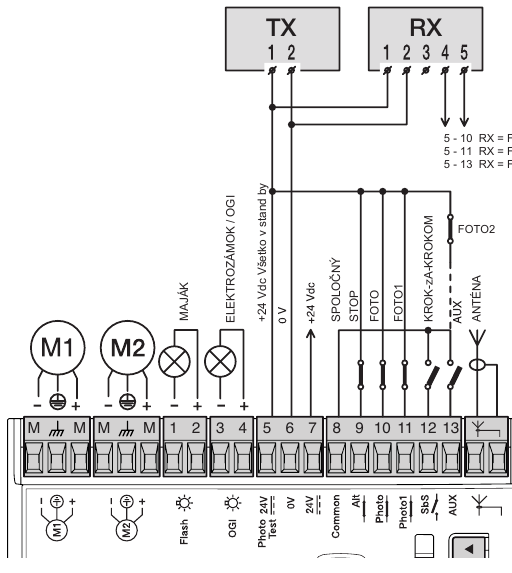

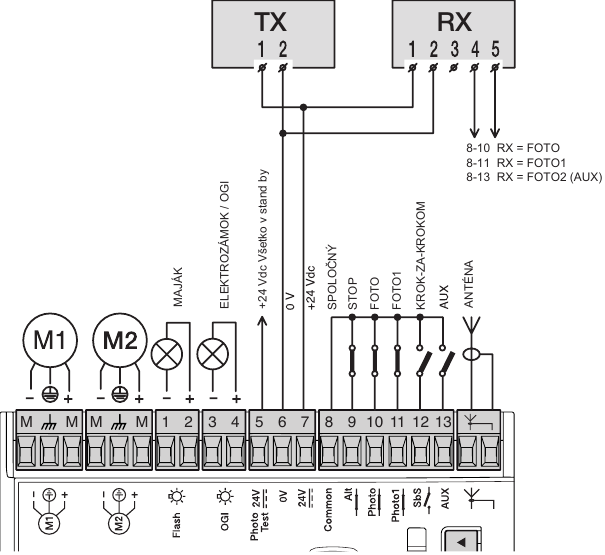

MC424LR10: Stand-by all · be Stand-by all funkcijos ir fotoelementų testo · fotoelementų testas.

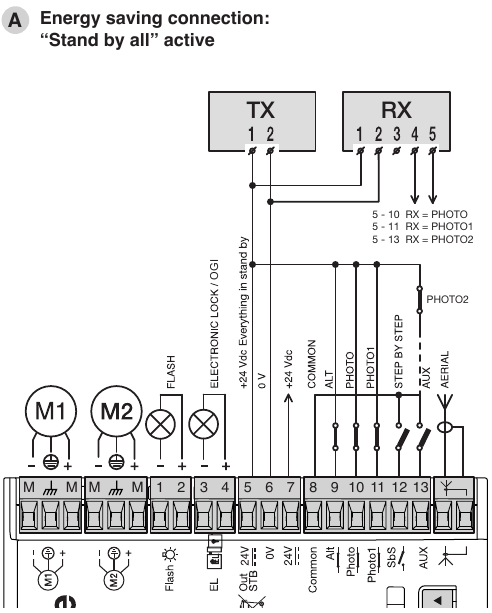

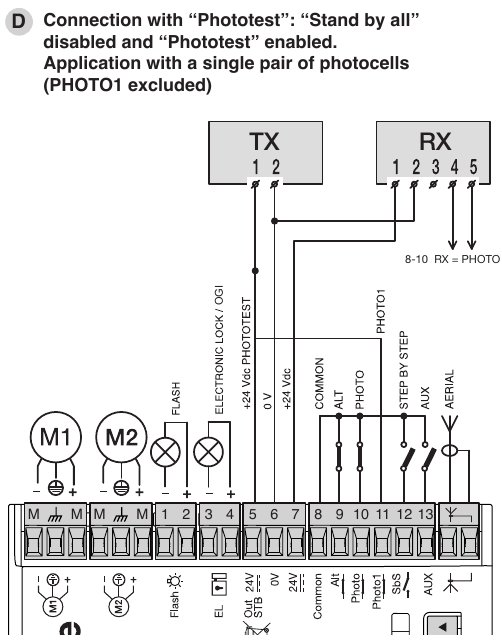

MC424LR30: Stand-by all · fotoelementų testas su viena pora. Visos prijungimo schemos, programavimas ir nustatymai pateikti atskiroje MC424LR30 instrukcijoje.
Prijungę patikrinkite kontaktų tipus, atlikite reikiamą programavimą ir išbandykite saugos įtaisus tiek atidarymo, tiek uždarymo metu.
Suderinami priedai
Priedai jungiami prie pasirinkto valdymo bloko, o ne tiesiogiai prie variklio korpuso. Senesnės plokštės jungtys, radijo imtuvas ir išėjimų maitinimas gali skirtis.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Valdo vieną arba du 24 V TOO variklius. Instrukcija ir prijungimo schema priklauso nuo faktiškai sumontuotos plokštės. | |
| Švyturėlis | Įspėja apie vartų judėjimą. Įtampą ir galią pasirinkite pagal naudojamo valdymo bloko išėjimą. | |
| Fotoelementai | Stebi erdvę šviesos pluošto kelyje. Vartų reakciją lemia prijungimas, programavimas ir valdymo bloko saugos įvesčių nustatymai. Žr. saugos įtaisų patikrą. | |
| Siųstuvas | Nuotolinio valdymo pultas turi atitikti imtuvo protokolą. Integruotas MC424LR30 imtuvas palaiko Nice Opera. Dvipusiam ryšiui ir dideliam veikimo nuotoliui būtinas atitinkamas funkcijas palaikantis imtuvas. |
FLO2RE ir FLO2R-S reikalingas FloR palaikantis imtuvas. Keisdami valdymo bloką, patikrinkite ir naudojamų pultelių suderinamumą. INTI2 susiejimas su MC424LR30. |
| Radijas / Wi-Fi / GSM | Plokštė MCA2R30 turi integruotą radijo imtuvą. Valdymas per Wi-Fi arba GSM yra papildoma sąsaja, kuriai reikia tinkamo prijungimo. |
Kitus Wi-Fi moduliai rinkitės pagal valdymo bloko įėjimą. Zamel valdymui naudojama SUPLA programėlė, skirta „Android“ ir „iOS“. |
| Antena | Padeda padidinti radijo imtuvo veikimo nuotolį; naudokite jo dažniui ir jungčiai skirtą anteną. | |
| Klaviatūra | Valdymas kodu. Laidinė EDS reikalingas dekoderis MORX; belaidis variantas turi būti suderinamas su įrengtu imtuvu. | |
| Raktinis jungiklis | Leidžia valdyti vartus raktu. Jungiklio kontaktas prijungiamas prie tinkamo valdymo bloko valdymo įėjimo pagal jo instrukciją. | |
| Kortelių skaitytuvai | Valdymas kortele arba pakabuku. Skaitytuvas ETP reikalingas dekoderis MORX ir valdymo bloko valdymo įėjimas. |
|
| Elektrinės spynos | Padeda apsaugoti užvertą vartų varčią. Spynos pasirinkimą, maitinimą ir veikimo laiką reikia suderinti su konkrečiu valdymo bloku ir vartais. |
|
| Atsarginis ir saulės energijos maitinimas | Baterija PS124 užtikrina veikimą nutrūkus elektros tiekimui; naudojant MC424LR30 reikalingas kabelis CABLA11 ir išjungti Budėjimo režimas – visi. Saulės energijos rinkinys Solemyo yra atskiras maitinimo būdas: elektros tinklas negali būti prijungtas tuo pačiu metu, o „Stand-by all“ turi būti įjungtas. |

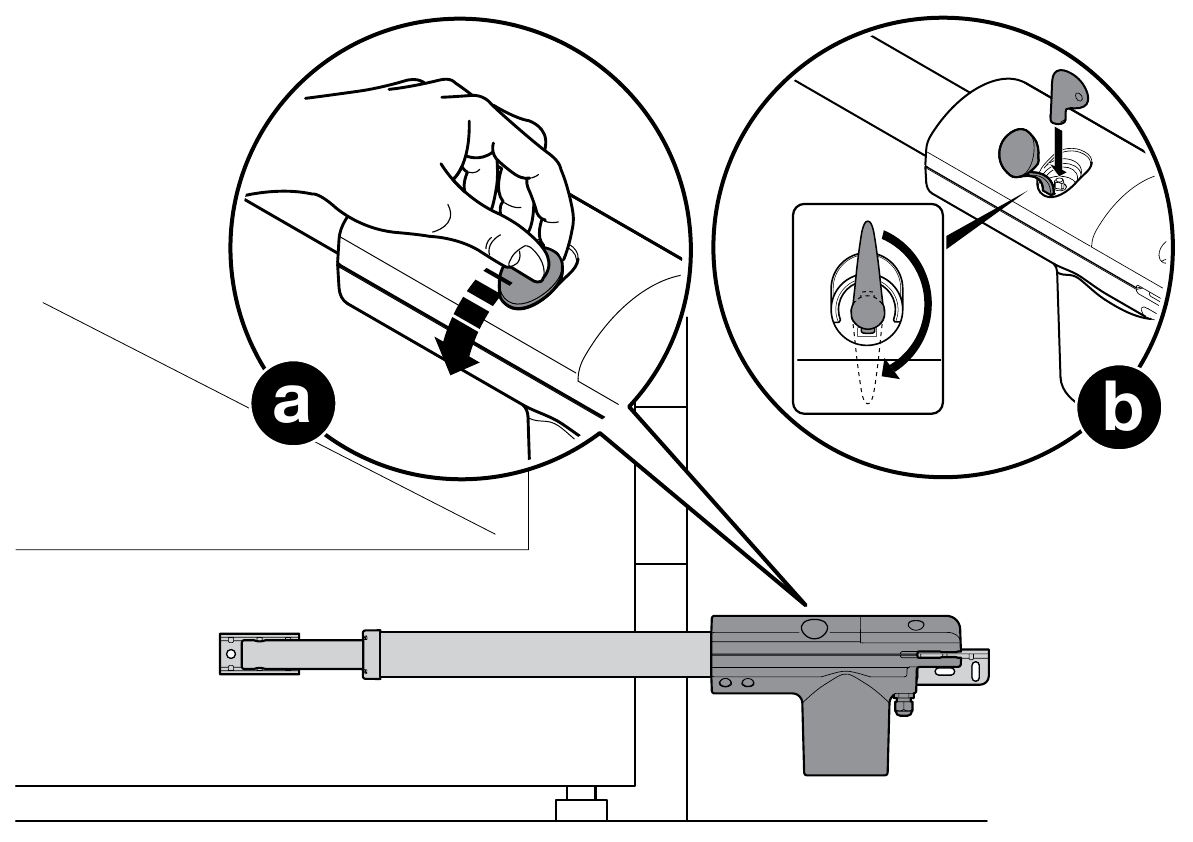

Rankinis atblokavimas nutrūkus maitinimui
Atidarykite guminį dangtelį, įkiškite komplekte esantį raktą ir pasukite jį 90° pagal laikrodžio rodyklę. Tada vartus perstumkite rankomis. Norėdami vėl užfiksuoti pavarą, nustatykite vartų sąvarą maždaug į pusiau atidarytą padėtį ir pasukite raktą 90° prieš laikrodžio rodyklę. Prieš vėl judindami vartus varikliu, patikrinkite, ar pavara tikrai užfiksuota.
Techninė priežiūra ir sauga
Variklį ir visą automatikos sistemą patikėkite patikrinti ne vėliau kaip praėjus 6 mėnesiams nuo eksploatavimo pradžios, o vėliau – reguliariai, atsižvelgiant į naudojimo intensyvumą. Atjungęs maitinimą, technikas patikrins laikiklius, varžtus, koroziją, judančias dalis, atramas ir saugos įtaisus; po patikros atliks veikimo bandymą. Jei pavara pažeista arba juda neįprastai sunkiai, nenaudokite vartų, kol gedimas nebus pašalintas.
Variklio techniniai duomenys
| Parametras | Vertė |
|---|---|
| Variklio modelis | TOO4524 |
| Variklio įtampa | 24 V DC |
| Valdymo bloko maitinimas MC424LR30 | 230 V AC |
| Didžiausias vienos sąvaros ilgis | 4,5 m |
| Didžiausias vienos sąvaros svoris | 250 kg |
| Variklio vardinė / didžiausia vartojamoji galia | 30 / 120 W |
| Vardinė / didžiausia srovė | 1,1 / 5 A |
| Vardinė / didžiausia jėga | 300 / 1 800 N |
| Slinkimo greitis | 0,014 m/s |
| Stūmoklio eiga | 500 mm |
| Apsaugos klasė | IP54 |
| Darbinė temperatūra | −20 iki +50 °C |
| Vien variklio svoris | 5,5 kg |

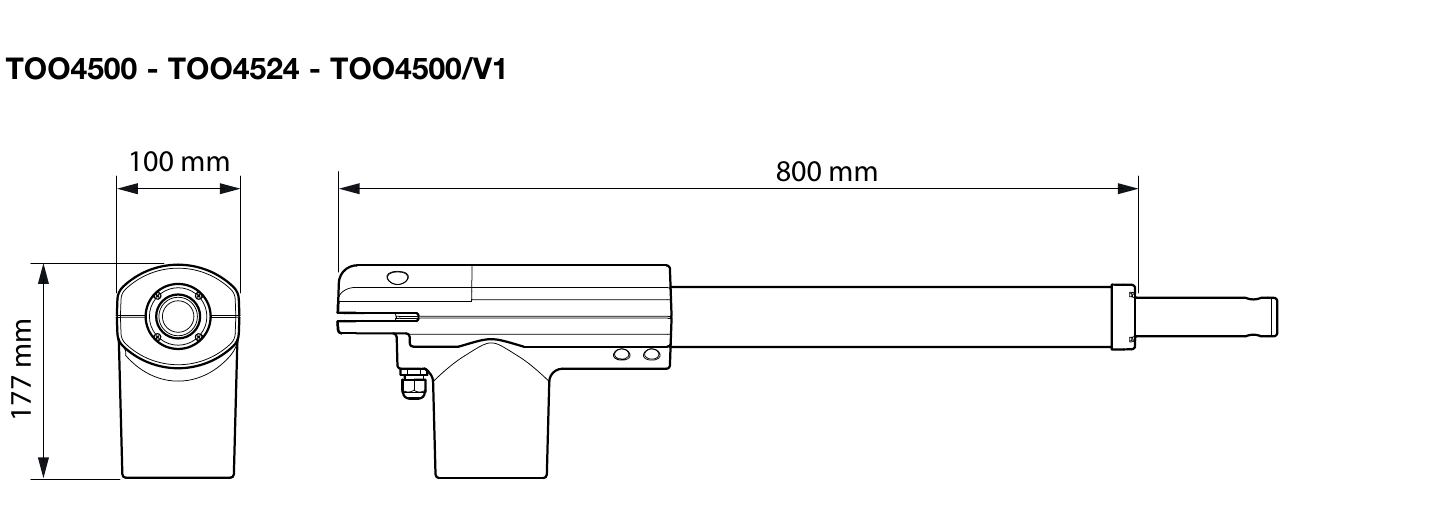

| Variklio matmenys | 800 × 100 × 177 mm |
| Darbo režimas | Nepertraukiamas veikimas |
NICE duomenys galioja esant 20 °C (±5 °C) aplinkos temperatūrai. 5,5 kg svoris nurodytas vien varikliui. Didžiausia jėga ir vartojamoji galia nėra nuolatinės apkrovos rodikliai.
