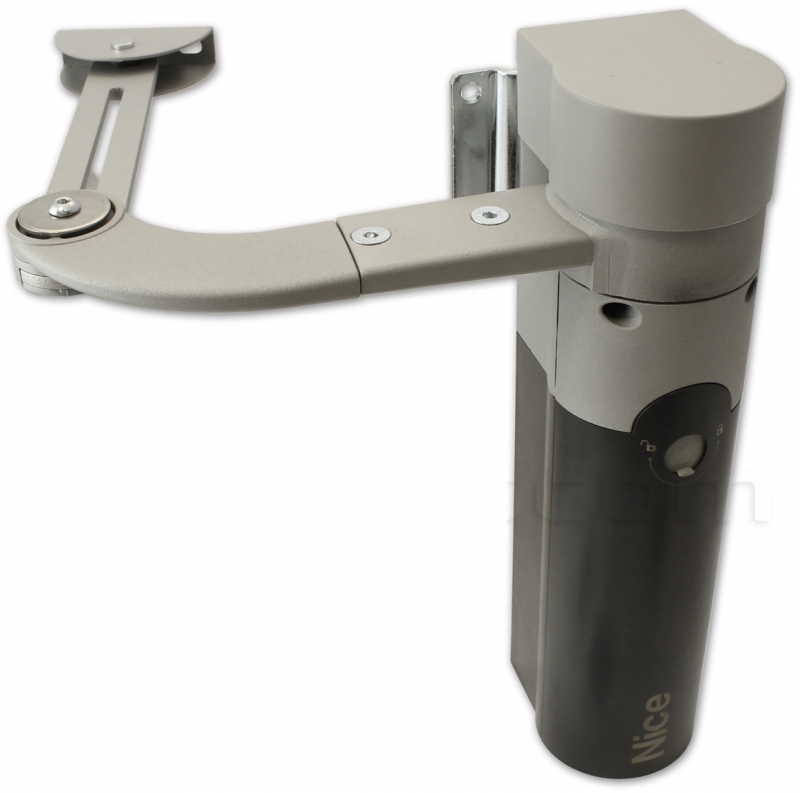

NICE Walky WL1024 – pavara vartams iki 1,8 m / 180 kg be valdymo bloko
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
593,78 € su PVM
| Svoris |
|---|
| 4,30 kg |
Produkto aprašymas NICE Walky WL1024 – pavara vartams iki 1,8 m / 180 kg be valdymo bloko
NICE WALKY WL1024 yra 24 V DC šarnyrinė pavara be valdymo bloko. Ji skirta kaip antroji pavara dvivėriams vartams ir jungiama prie NICE WALKY WL1024C, kuriame yra WLA1 valdymo blokas. Pats WL1024 neturi imtuvo, programavimo mygtukų ar atskiro maitinimo iš elektros tinklo.
Pavara yra negrįžtamoji; nutrūkus elektros tiekimui, vartų varčią galima atblokuoti raktu ir valdyti rankiniu būdu. Varčios ilgį ir svorį rinkitės atsižvelgdami į naudojimo grafiką.
Valdymas ir suderinami priedai
Visi priedai jungiami prie WLA1, esančio WL1024C pavaroje. Prie WL1024 jungiamas tik maitinimo laidas iš valdymo bloko. Vienvėriams vartams rinkitės WL1024C; dvivėriams vartams naudokite vieną WL1024C ir vieną WL1024.
| Kas | Kodėl | Tipas |
|---|---|---|
| Antrosios varčios valdymas | Maitina ir valdo abu variklius; nustato variklių eigą, jėgą ir greitį. | |
| Fotoelementai | Kontroliuoja pravažiavimą; jungiama dviem nepoliarizuotais laidais. | |
| Nuotolinio valdymo pultas | Įstatomas imtuvas ir suderinamas pultelis; atskiro variklio priedus reikia įsigyti atskirai. | |
| Įspėjamoji lemputė | Signalizuoja apie judėjimą. WLT montuojamas ant WL1024C ir jungiamas į jo FLASH jungtį. | |
| Atsarginis maitinimas nutrūkus elektros tiekimui | Akumuliatorius jungiamas prie WL1024C ir maitina abiejų variklių komplektą. | |
| Saulės energijos maitinimas | Įvertinus energijos sąnaudas ir vietos sąlygas, galima eksploatuoti be elektros tinklo. |

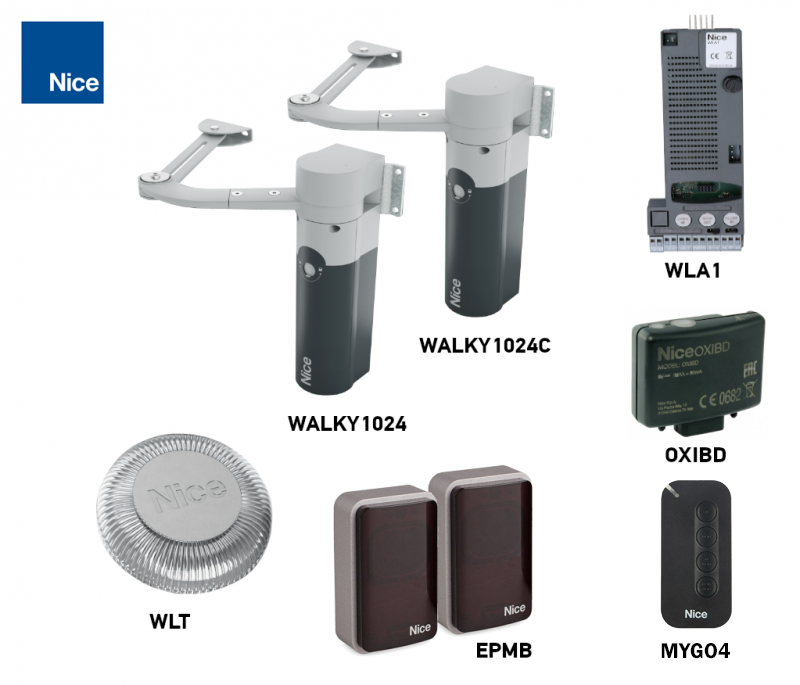

Variklis, valdymo blokas arba visas komplektas
| WL1024C | WL1024 | Dvivėrių vartų komplektai |
|---|---|---|
Variklis su WLA1 Vienai varčiai arba kaip dvivėrių vartų valdymo variklis. | Antrasis variklis be valdymo bloko Šis gaminys. Jungiamas prie WL1024C; atskirai vartų nevaldo. | Bazinis komplektas Su fotoelementais Su priedais  |
Dvivėrių vartų komplektuose yra WL1024C, WL1024, OXIBD imtuvas ir MYGO4 pultelis. Komplekte su fotoelementais papildomai yra EPMB, o komplekte su priedais – ir WLT. Du varikliai nepadidina leistino vienos varčios ilgio ar svorio.
Atskiro variklio pakuotės turinys
Atskirai parduodamame WL1024 yra variklis, šarnyrinė svirtis su tvirtinimo detalėmis, montavimo laikikliai ir atblokavimo raktai. WLA1 ir radijo valdymo komplekte nėra; valdymą užtikrina WL1024C. Tinkamus inkarus konkrečiam pagrindui ir tvirtus mechaninius ribotuvus reikia parinkti pagal montavimo sąlygas.
Kada tinka WALKY WL1024
| Konstrukcija | Naudojimas |
|---|---|
| Pilna svirtis | Vartų varčia iki 1,8 m, kai svoris 100 kg; iki 180 kg, kai ilgis 0,8 m. Kampas priklauso nuo geometrijos, daugiausia 110°. |
| Sutrumpinta svirtis | Vartų varčia iki 1,6 m, kai svoris 100 kg; kampas daugiausia 90°. Kiti ilgio ir svorio deriniai nurodyti atitinkamoje grafiko srityje. |
| Vartų varčios aukštis | Daugiausia 2 m. Pilnas užpildas ir vėjas didina apkrovą. |
| Vartų būklė | Vartai turi sklandžiai judėti ranka abiem kryptimis, be vietų, kuriose pasipriešinimas būtų didesnis. Paleista varčia lieka vietoje. |
| Naudojimas | Į vidų atsidarantys varstomieji vartai, kuriuose yra pakankamai vietos svirties judėjimui. |

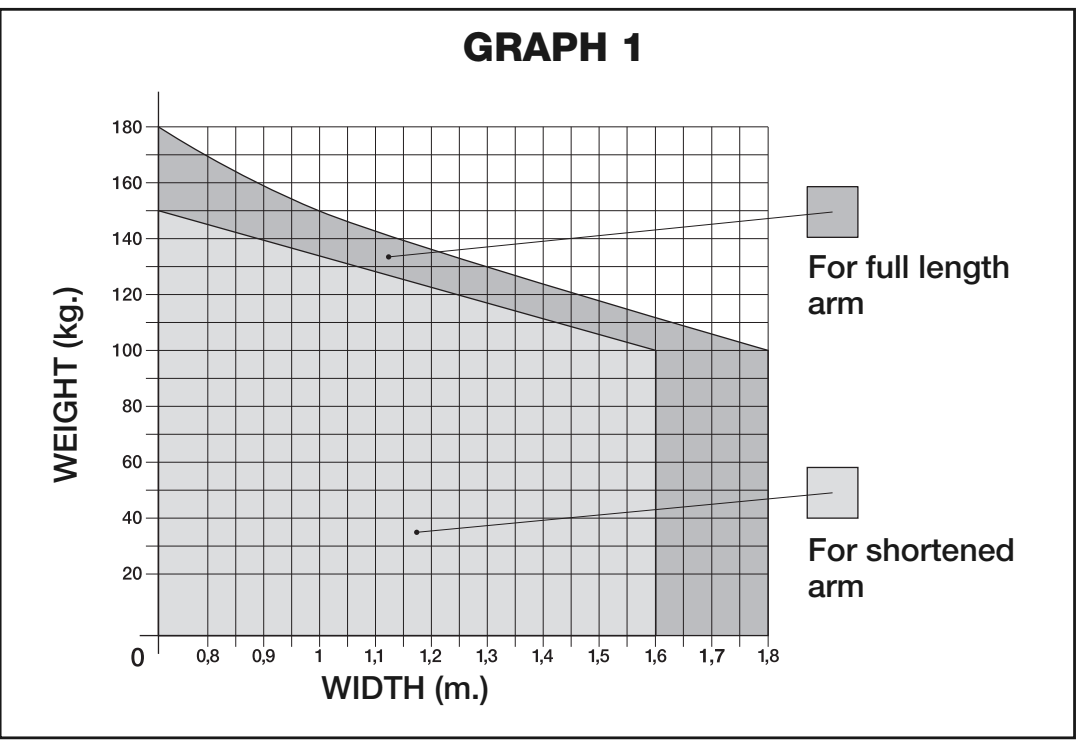

1,8 m ir 180 kg reikšmės yra atskiros didžiausios ribos. Grafike horizontaliai nurodytas varčios ilgis metrais, vertikaliai – svoris kilogramais; šių reikšmių susikirtimo taškas turi būti pasirinktam svirties ilgiui leidžiamoje pilkoje srityje. Baltoji sritis neleistina.

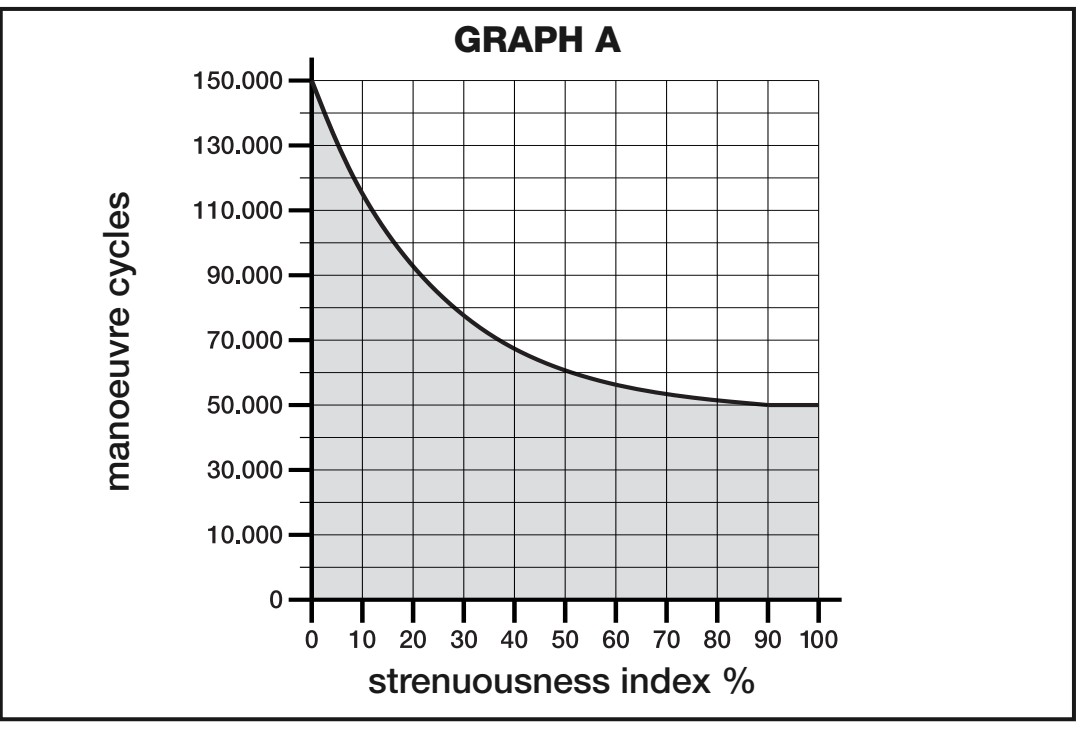

Apkrova ir orientacinis tarnavimo laikas
Tarnavimo laikui įtakos turi varčios ilgis ir svoris, temperatūra, užpildas ir vėjas. Sudėkite varčios ilgio ir svorio indeksą su kitų esamų veiksnių indeksais. Grafike parodytas orientacinis ciklų skaičius, jei atliekama priežiūra, o ne garantuojamas tarnavimo metų skaičius.
| Visos automatikos savybės | Indeksas | Tarnavimo laiko grafikas | |
|---|---|---|---|
| Pilna svirtis | Sutrumpinta svirtis | ||
| Varčia trumpesnė nei 1,2 m; daugiau nei 100 kg / mažiau nei 100 kg | 55 % / 30 % | 65 % / 50 % |
|
| Varčia 1,2–1,6 m; daugiau nei 80 kg / mažiau nei 80 kg | 55 % / 40 % | 65 % / 50 % | |
| Varčia ilgesnė nei 1,6 m; daugiau nei 60 kg / mažiau nei 60 kg | 55 % / 40 % | Neleidžiama | |
| Temperatūra aukštesnė nei 40 °C arba žemesnė nei 0 °C, arba drėgmė didesnė nei 80 % | +15 % | +15 % | |
| Pilnas užpildas | +15 % | +10 % | |
| Vėjuota vieta | +15 % | +10 % | |
Jei svoris tiksliai atitinka nurodyto intervalo ribą, rinkdamiesi vadovaukitės didesniu indeksu. Jei judėjimas labiau stringa arba vieta vėjuota, dėl komplekto tinkamumo pasitarkite su montuotoju.
Kronšteinų ir pilnos svirties montavimas
Montavimą ir elektros prijungimą patikėkite kvalifikuotam montuotojui. Prieš pradėdami darbus atjunkite elektros tinklą ir, jei yra, akumuliatorių arba saulės energijos šaltinį. Pavara negali ištaisyti netinkamai pakabintų, pažeistų ar stringančių vartų.

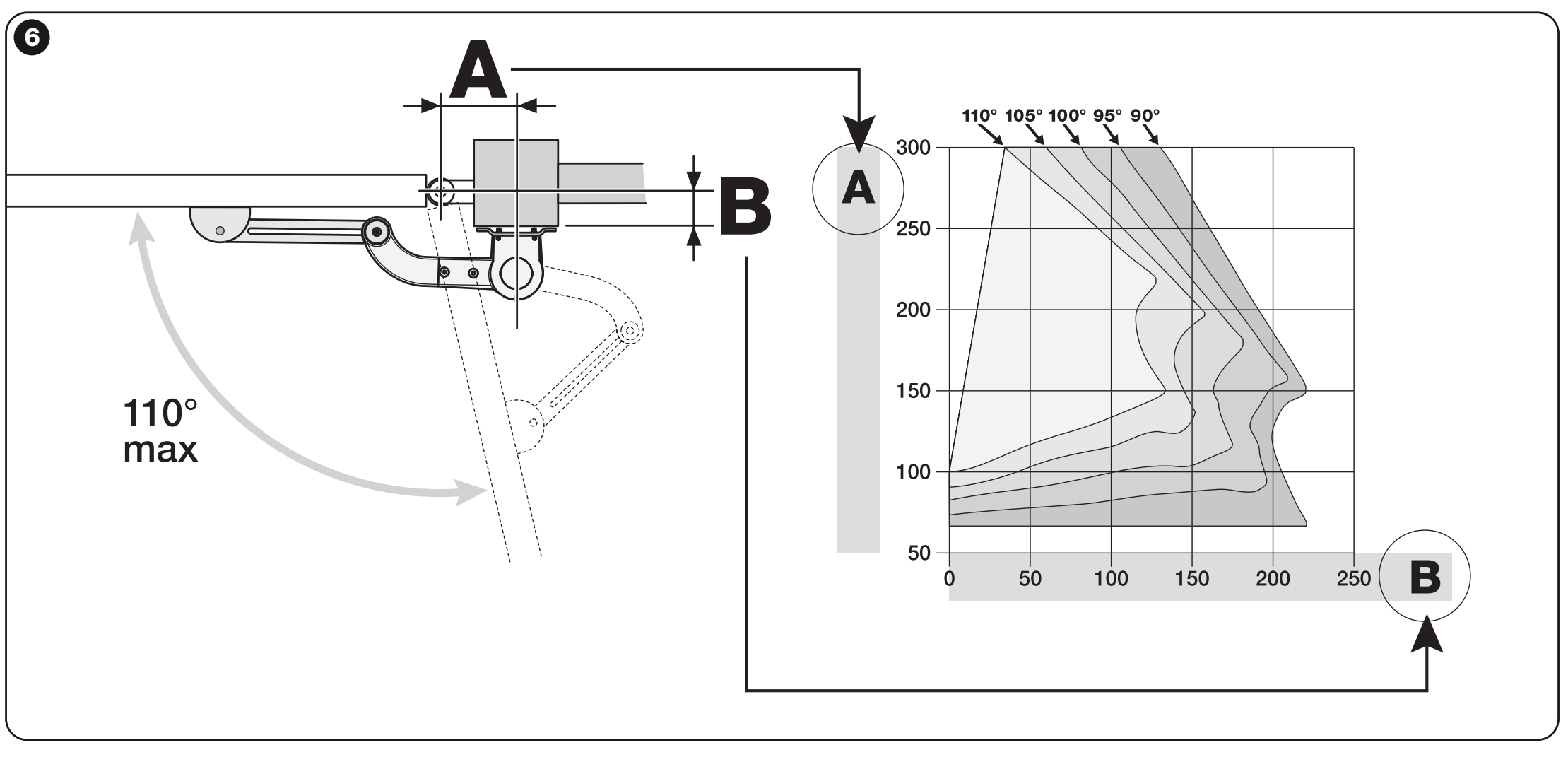

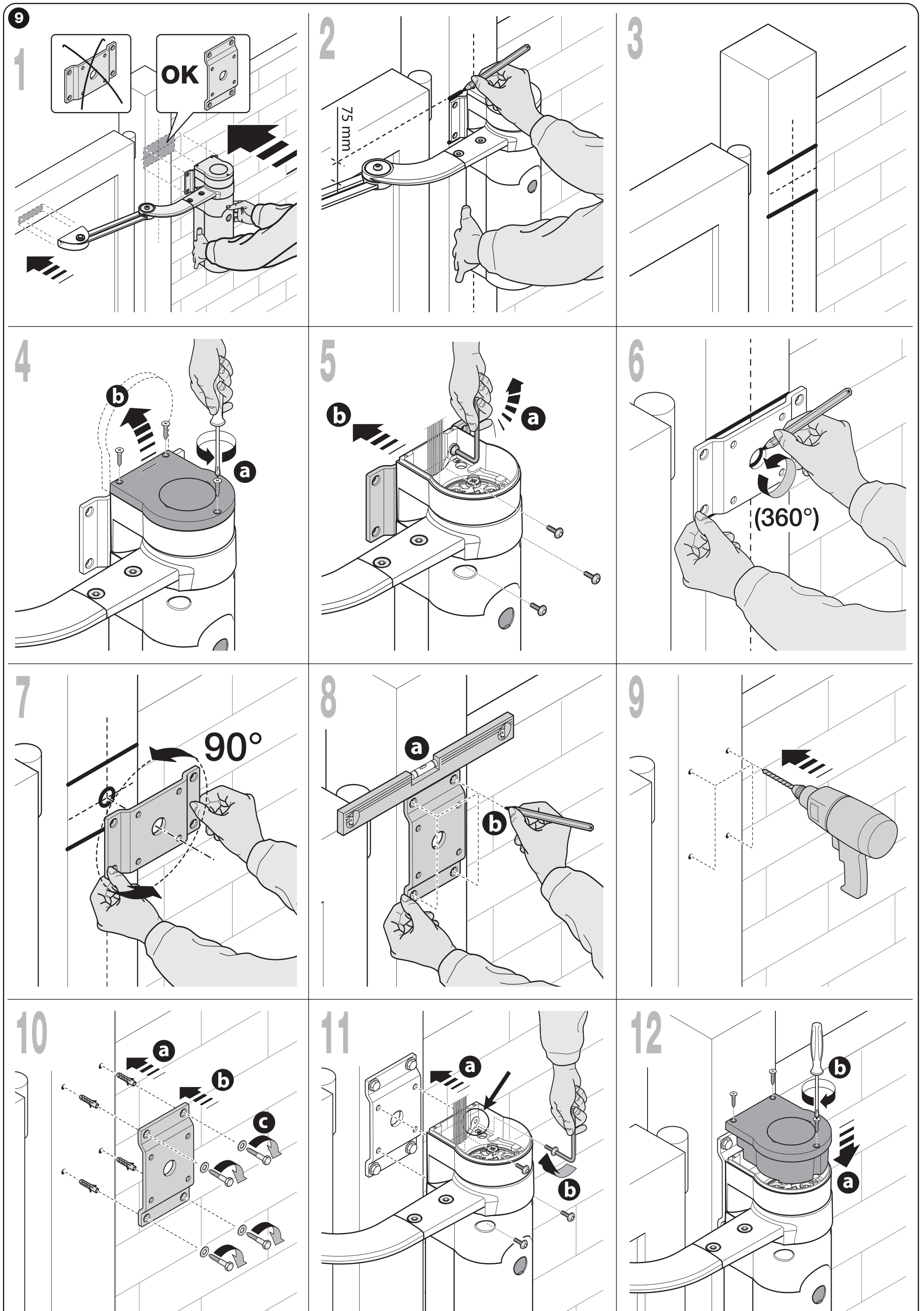

Montavimo paviršius, matmenys A/B ir tarpas E
| Sąlyga | Reikalavimai |
|---|---|
| Paviršius ant stulpelio | Mažiausiai 80 mm pločio tvirtas montavimo paviršius. Jei plotis 80–135 mm, pasukite galinį tvirtinimo kronšteiną 90° kampu, kaip parodyta paveikslėlyje. |
| Variklio padėtis | Vertikaliai, svirtimi į viršų. Variklio negalima montuoti apversto, svirtimi žemyn. |
| Priekinis kronšteinas | Tvirtinkite prie tvirtos varčios dalies, pavyzdžiui, laikančiojo rėmo; variklis ir svirtis turi būti išlyginti horizontaliai. |

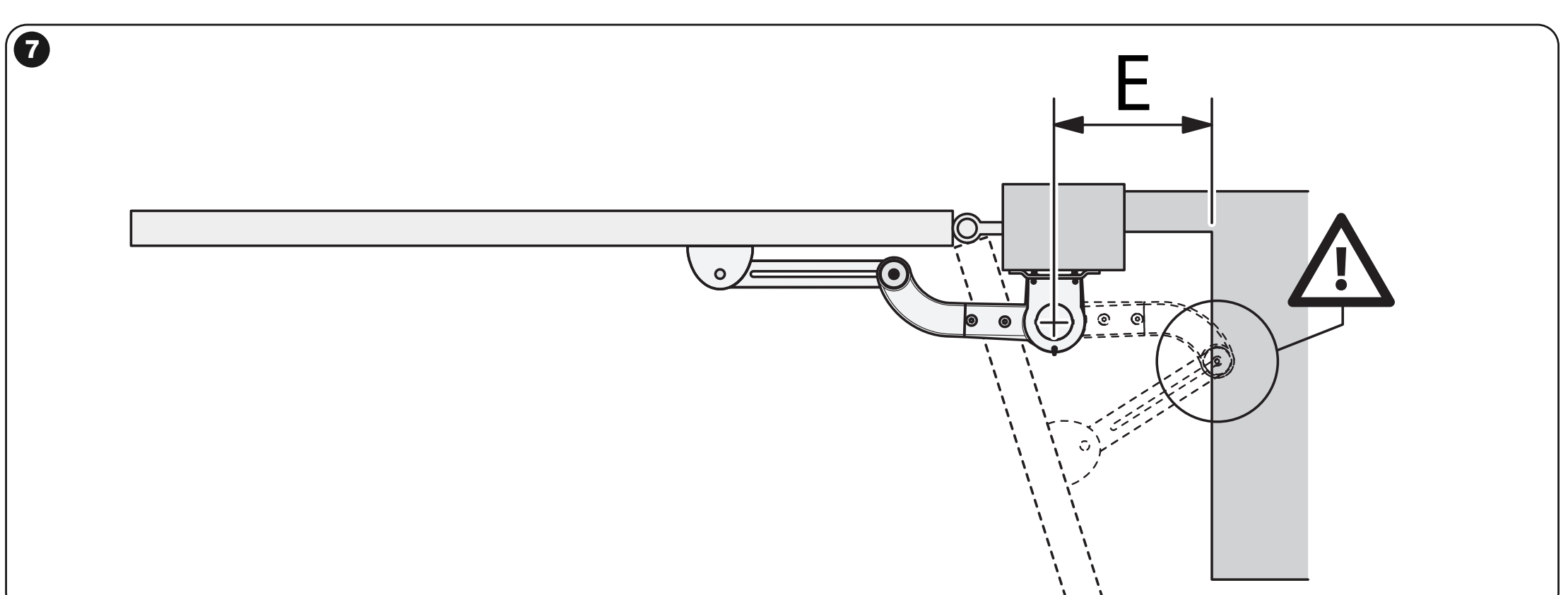

| Tarpas E | 80–299 mm: svirtį reikia sutrumpinti, atidarymo kampas – ne didesnis kaip 90°. Nuo 300 mm: pilna svirtis; atidarymo kampas pagal A/B – ne didesnis kaip 110°. |
| Matmenys A/B | Išmatuokite B atstumą nuo vyrio ašies iki montavimo paviršiaus. A reikšmę nustatykite pasirinktam kampui taip, kad taškas A/B būtų grafiko leidžiamoje srityje. |
| Ribotuvai | Atidarymo ir uždarymo padėtyse turi būti tvirti ir pakankamai patvarūs mechaniniai ribotuvai; jie automatiškai nepridedami prie atskirai perkamo variklio. |

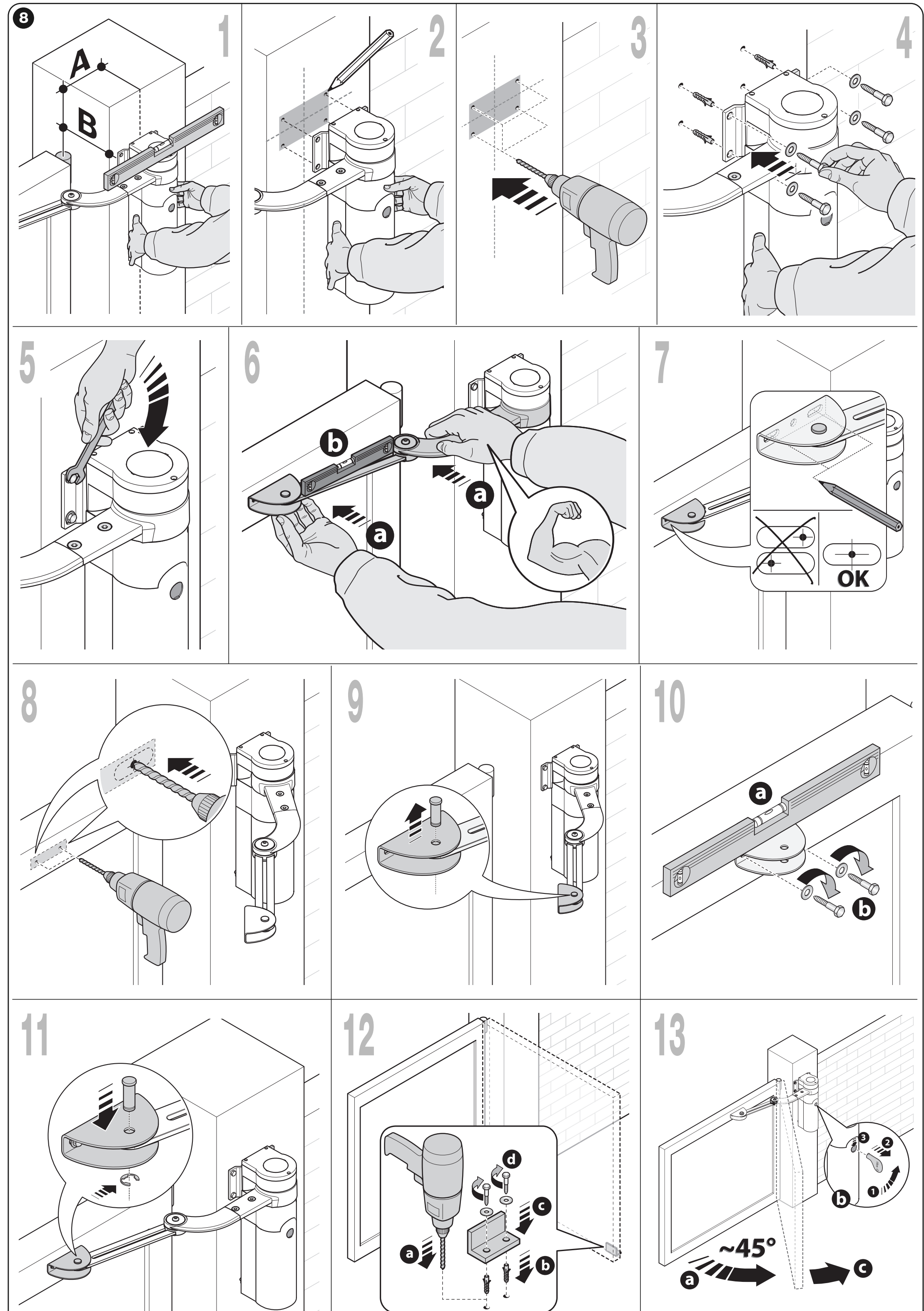

- Paruoškite tvirtus atidarymo ir uždarymo ribotuvus, nustatykite reikiamą kampą ir montavimo matmenis A/B. Patikrinkite visą svirties judėjimo erdvę.
- Surinkite svirtį ir tinkamais inkarais pritvirtinkite galinį kronšteiną prie laikančiojo pagrindo. Sumontuokite pavarą vertikaliai ir atblokuokite.
- Uždarius varčią, ištieskite svirtį iki didžiausio ilgio ir patikrinkite, ar ji mechaniškai užsifiksuoja galinėje padėtyje. Priekinį kronšteiną pritvirtinkite prie tvirtos rėmo dalies. Lenkta svirtis turi būti nukreipta į varčią; svirtį išlyginkite horizontaliai.
- Iš pradžių kronšteiną pritvirtinkite laikinai. Rankiniu būdu perveskite vartus per visą eigą ir patikrinkite, ar svirtis nekliūva už stulpelio ar sienos ir ar varčia pasiekia abu ribotuvus.
- Užbaikite tvirtinimą, įstatykite kaiščius ir „Benzing“ fiksavimo žiedus. Išlyginus priekinį kronšteiną, taip pat galima patikrinti 75 mm matmenį, nurodytą montavimo brėžinyje.
- Perkelkite varčią maždaug į eigos vidurį, užblokuokite variklį raktu ir lengvai pajudinkite ranka, kad pavara susikabintų.

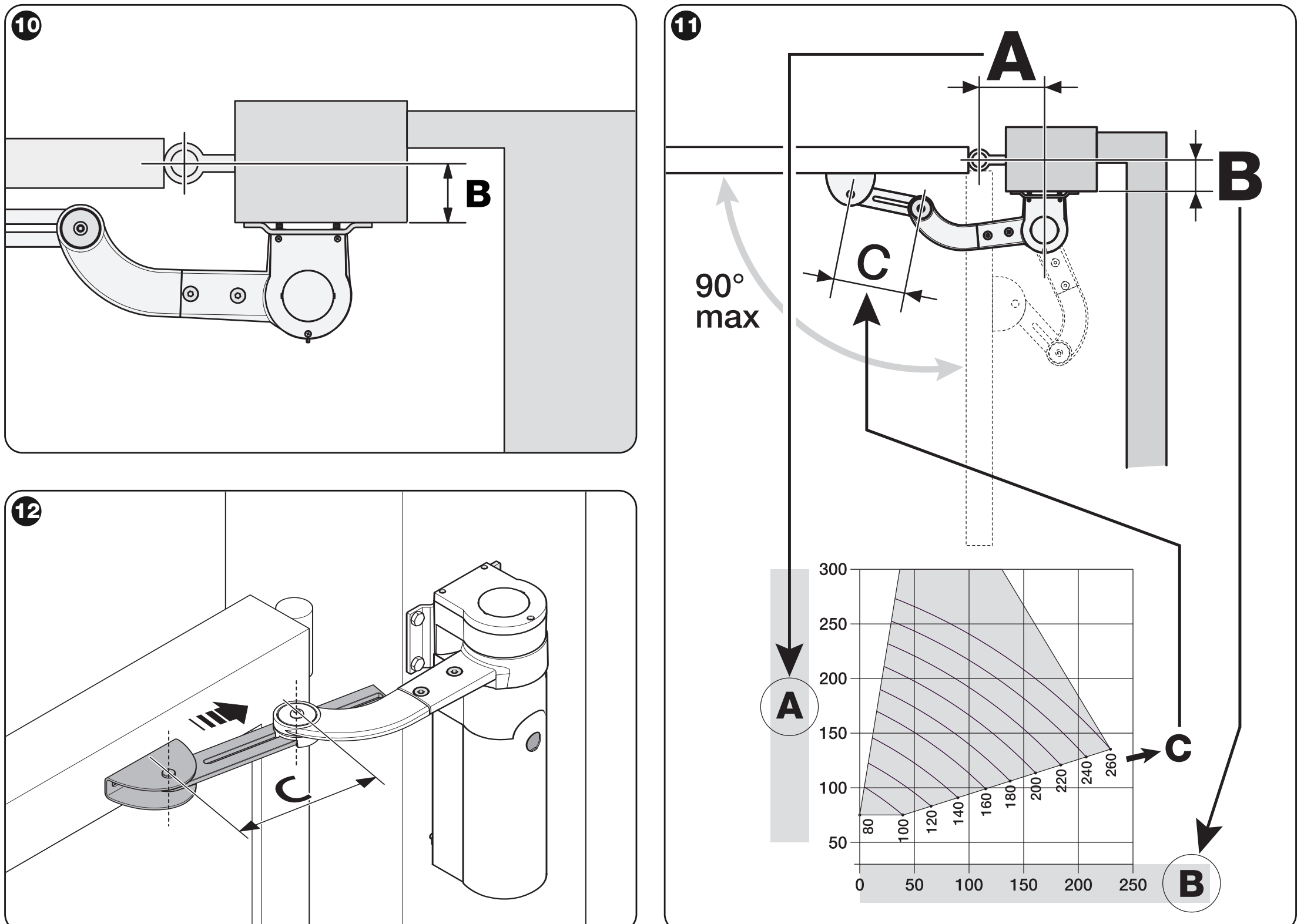

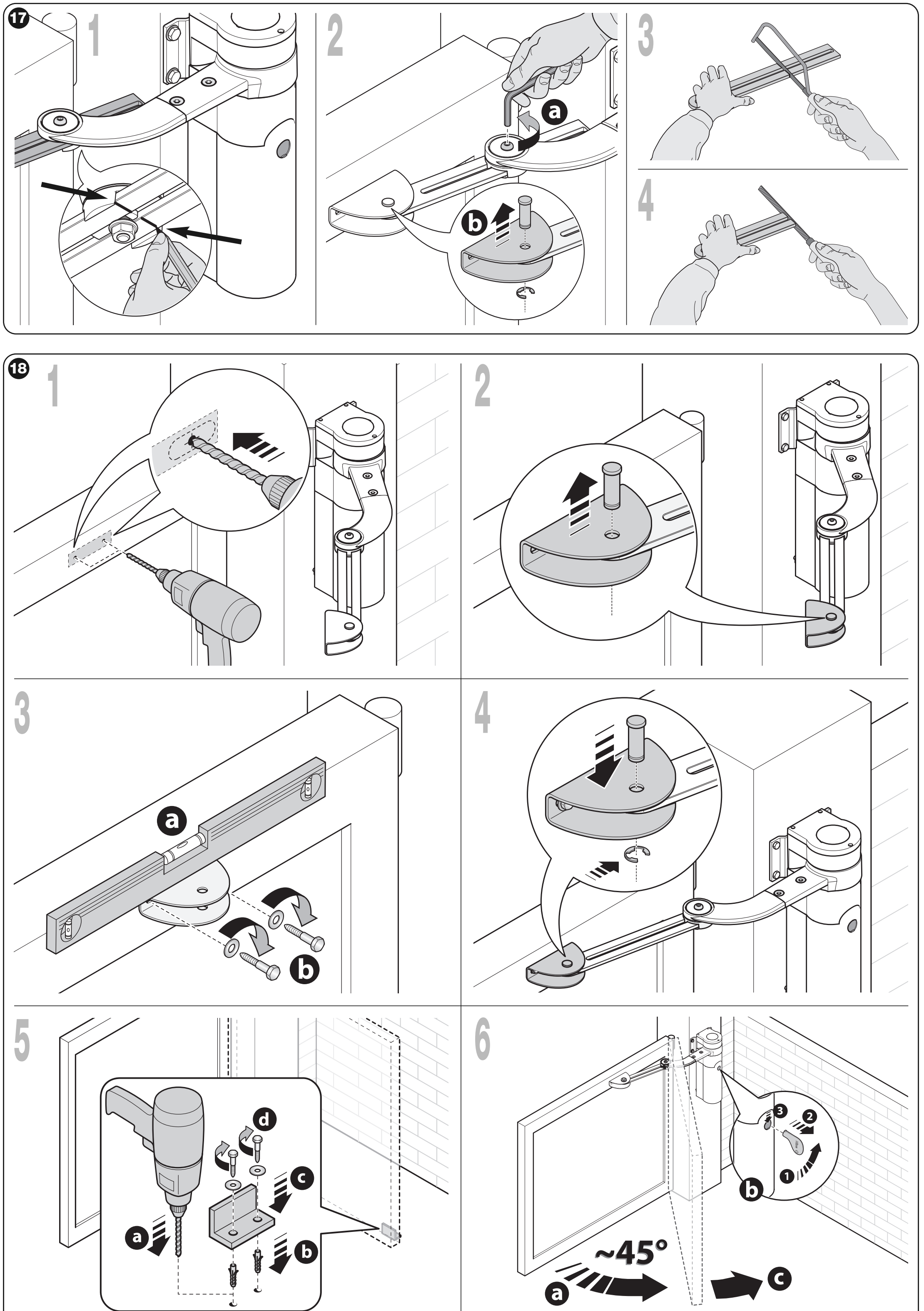

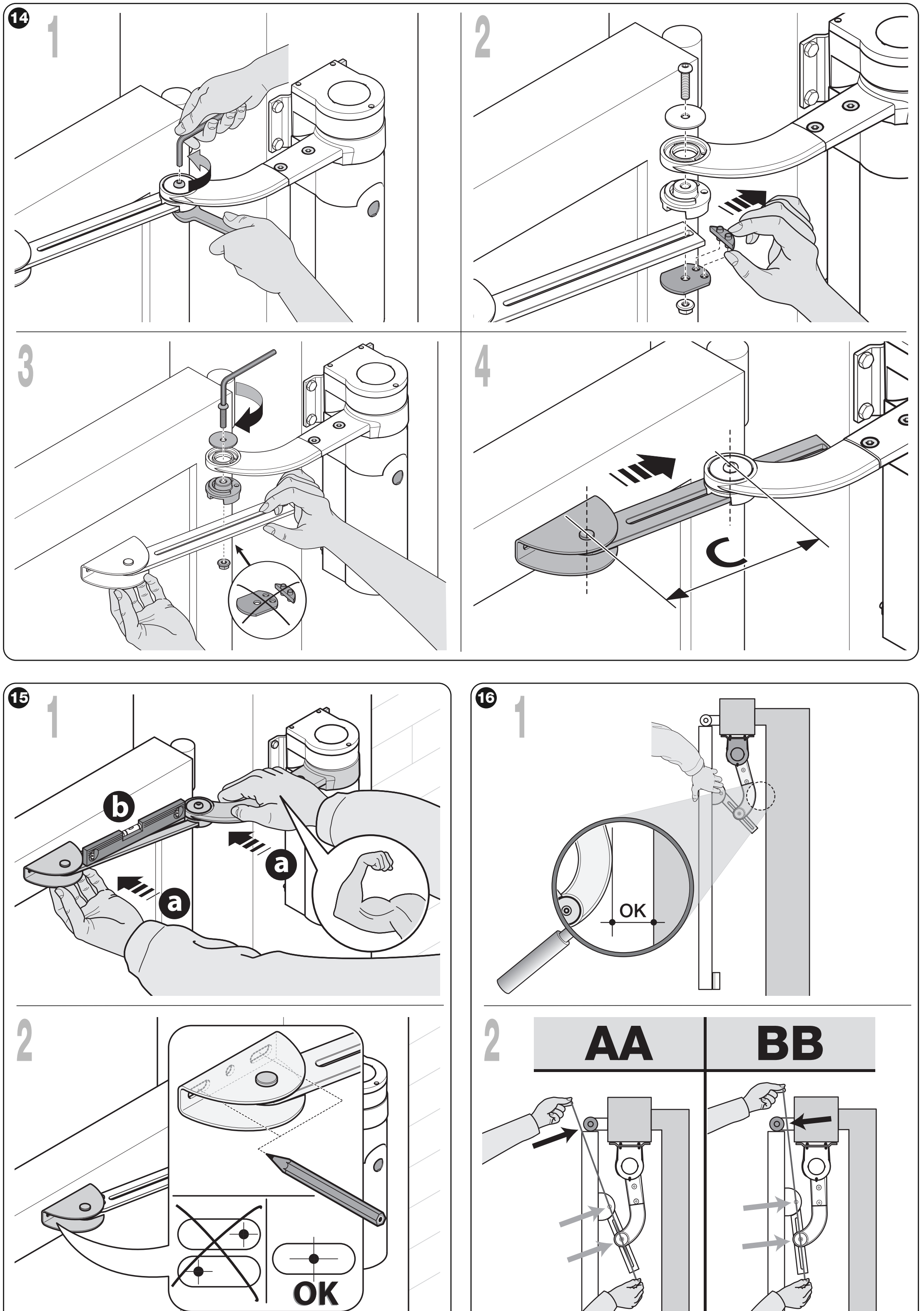

Svirties trumpinimas, kai trūksta vietos
Svirtį trumpinti turi montuotojas, ir tai reikia padaryti prieš galutinai pritvirtinant kronšteiną. Didžiausias sutrumpintos svirties kampas – 90°, o didžiausias varčios ilgis – 1,6 m, kaip nurodyta apkrovos grafike.
- Nustatykite ne didesnį kaip 90° atidarymo kampą ir įrenkite laikiną ribotuvą. Išmatuokite B; iš sutrumpintos svirties grafiko nustatykite A ir atstumą C tarp kaiščių.
- Nustatykite svirties ilgį C ir laikinai pritvirtinkite priekinį kronšteiną prie uždarytos varčios. Atidarę patikrinkite kaiščių padėtį vyrio atžvilgiu pagal paveikslėlio žymėjimą AA/BB.
- Jei įtempta kontrolinė virvelė eina kaip BB, padidinkite C keliais milimetrais ir kartokite bandymą, kol pasieksite padėtį AA, įsitikindami, kad svirtis nekliūva už kliūties.
- Tik patikrinę geometriją nupjaukite svirtį pagal originalų brėžinį, ją surinkite ir galutinai pritvirtinkite kronšteiną bei tvirtus ribotuvus.

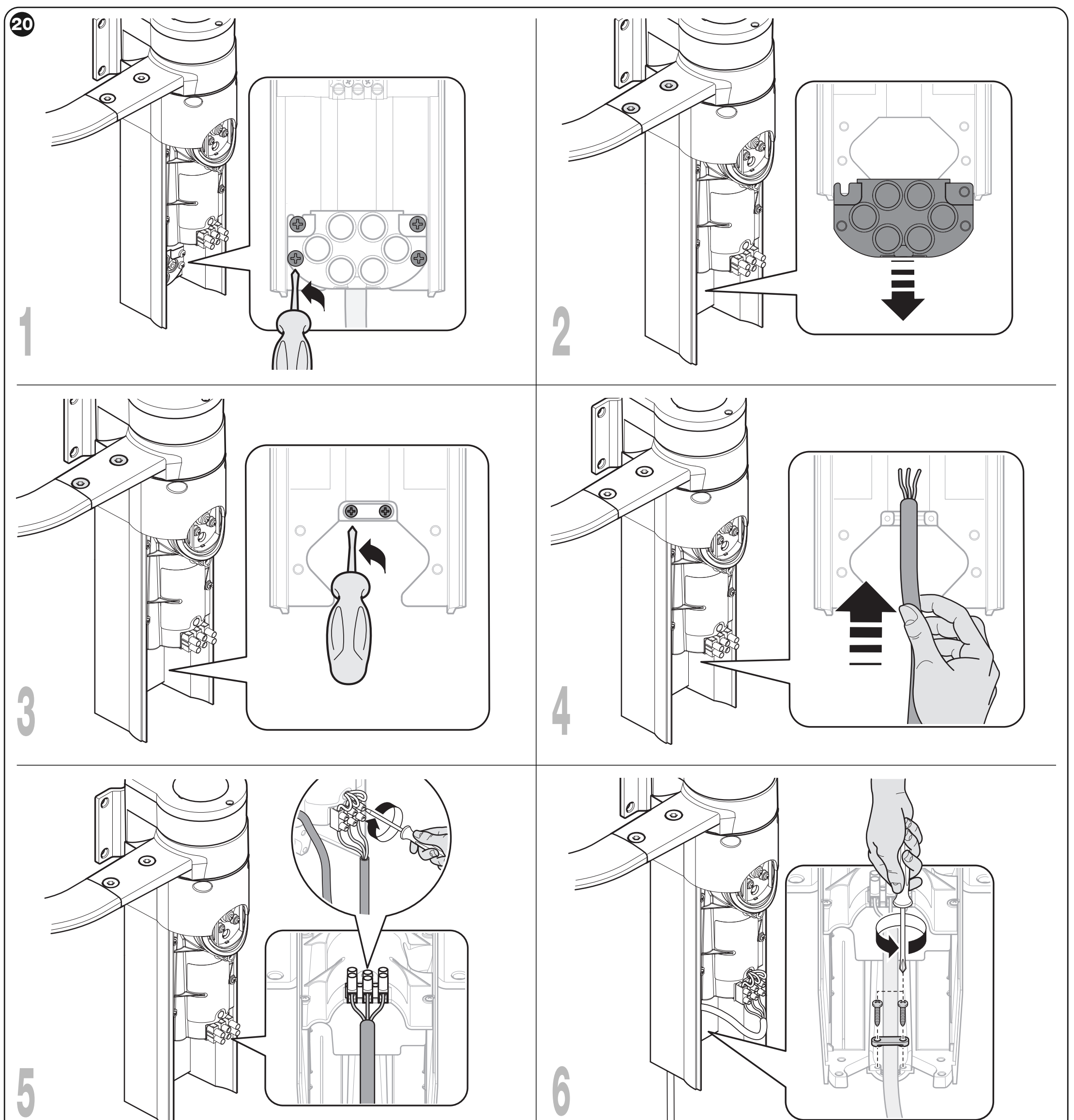

WL1024 prijungimas prie WL1024C valdymo bloko
WL1024 nejungiamas prie 230 V. Jį maitina WLA1 variklio išėjimas, esantis WL1024C. Sujungimui naudokite kabelį 3 × 1,5 mm², ne ilgesnį kaip 6 m: du variklio laidus ir apsauginį laidą. Keičiant sukimosi kryptį, variklio laidų poliškumas apsikeičia; tai nėra nuolatinis priedams skirtas maitinimas +/−.

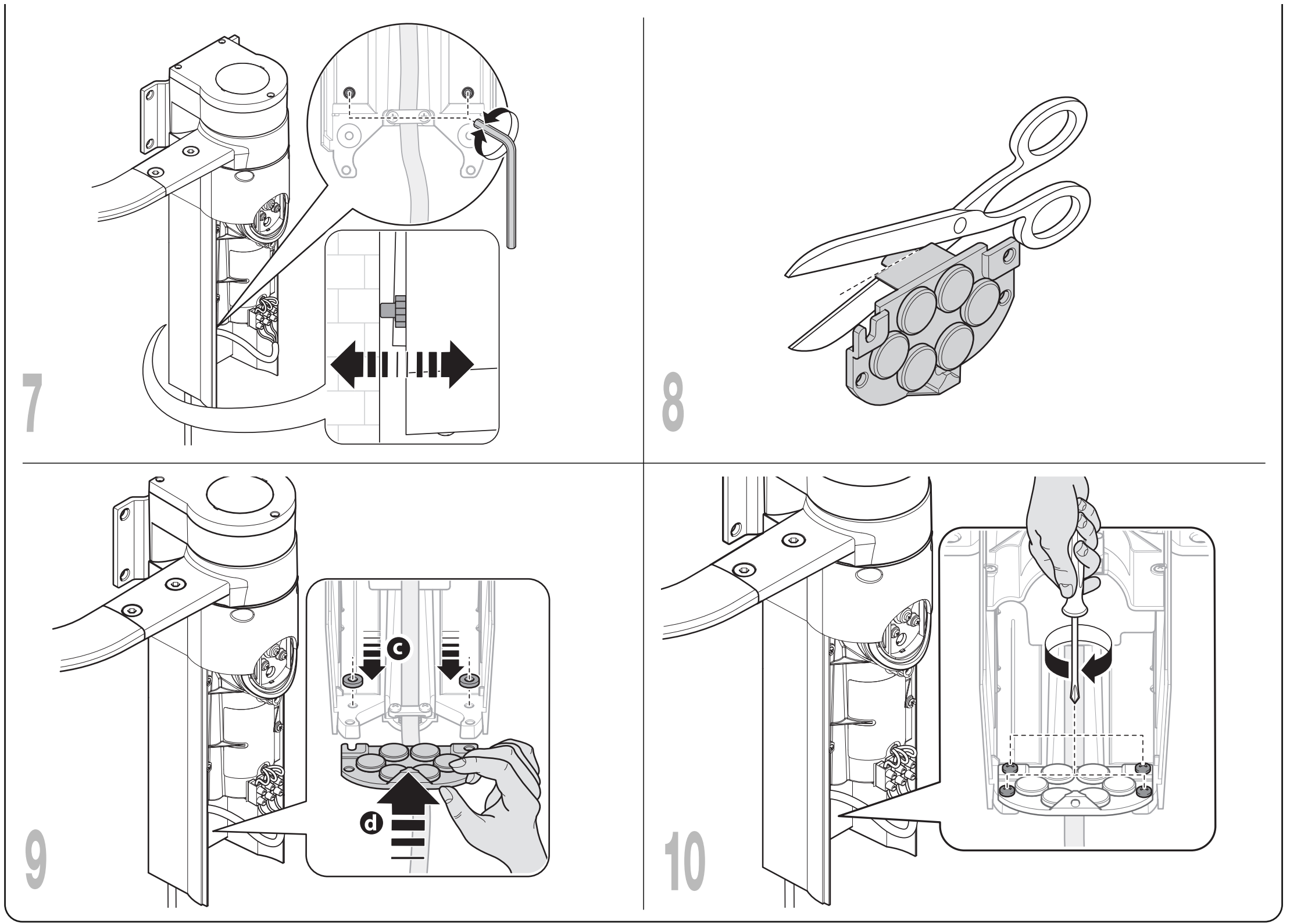

- Atjunkite visus maitinimo šaltinius. Nuimkite WL1024 apatinį dangtelį ir keturis kabelio įvado laikiklio varžtus; išsaugokite dvi tarpines.
- Prakiškite kabelį per kabelio įvadą. Tris laidus prijunkite tiksliai pagal simbolius ant variklio gnybtų bloko, o apsauginį laidą – prie pažymėto įžeminimo gnybto. Priveržkite kabelio įvadą.
- Nustatykite dvi vidines atramas taip, kad jos remtųsi į stulpą. Pritaikykite kabelio įvado laikiklio kraštą pagal paveikslėlį ir vėl įdėkite abi tarpines bei uždėkite dangtelį.
- Prie WLA1 prijunkite antrąjį variklį prie jo variklio išėjimo M1. Nustatykite JA/JB trumpiklius pagal valdančiojo variklio padėtį ir vartų sąvarų persidengimą, kaip parodyta toliau pateiktoje lentelėje.

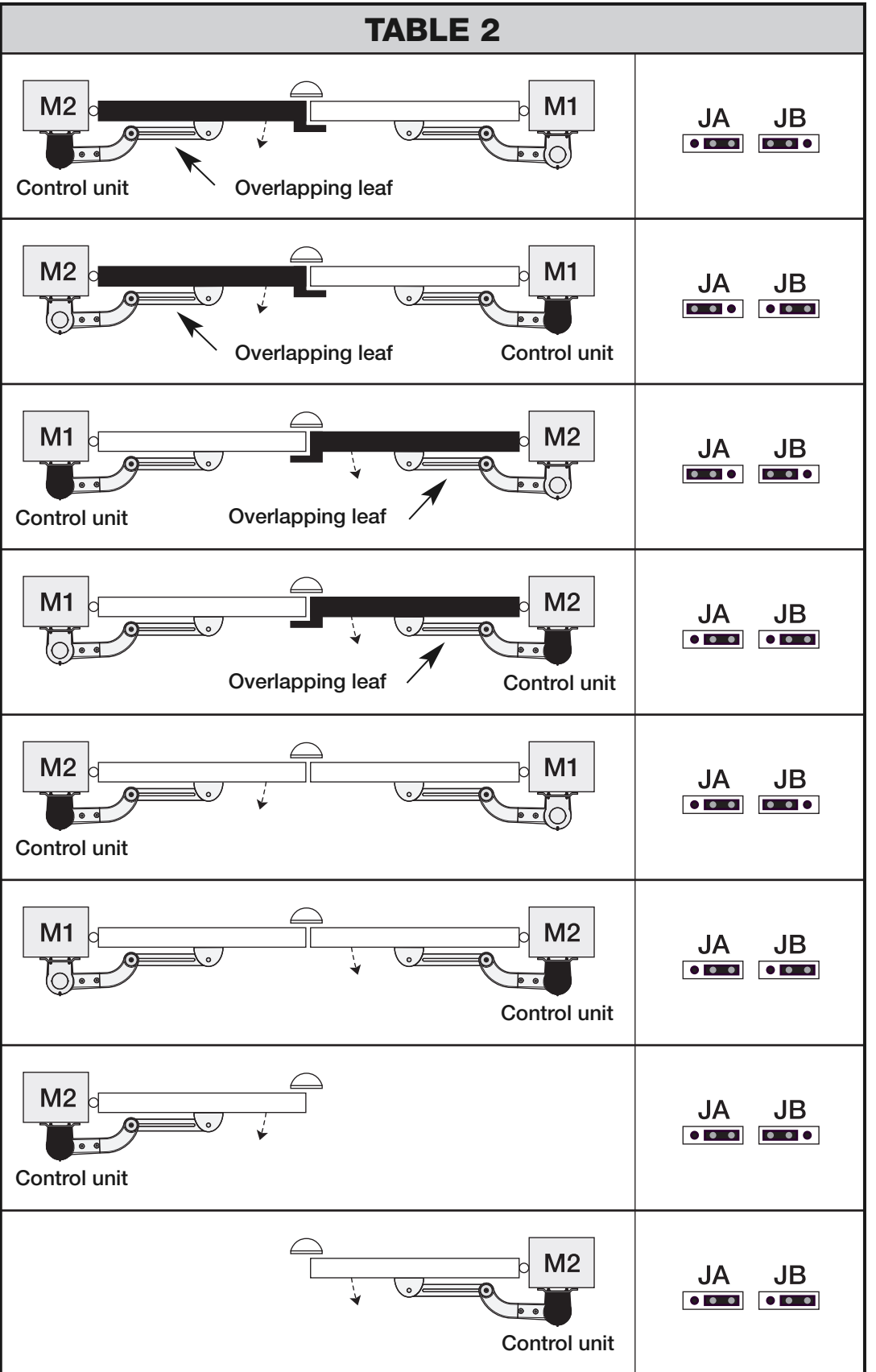

M1/M2 žymėjimas mokymo metu nustatomas pagal JA/JB konfigūraciją ir vartų sąvarų persidengimą. Trumpiklius rinkitės ne vien pagal tai, kurioje pusėje yra WL1024 variklis; naudokite atitinkamą paveikslėlį su valdymo bloku ir persidengiančia sąvara.

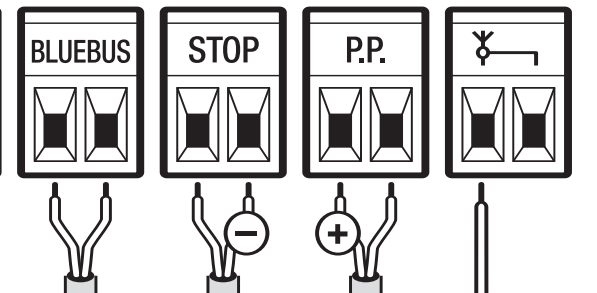

WLA1 priedų gnybtai
Šie gnybtai yra WL1024C, o ne atskirame WL1024. Pagalbinį maitinimą imkite iš konkrečių gnybtų, pažymėtų toliau pateiktoje detalėje, o ne iš bet kurios kontaktų poros.
| Prijungimas | Poliškumas ir elektriniai duomenys |
|---|---|
| Pagalbinis maitinimas | + kairysis P.P. poros gnybtas; − dešinysis STOP poros gnybtas, kai užrašai orientuoti taip, kaip parodyta toliau pateiktame paveikslėlyje. Įtampa 18–31 V DC naudojant tinklo arba saulės energijos maitinimą, 11–14 V DC naudojant PS424. Bendra apkrova – ne daugiau kaip 200 mA. Maitinimas tiekiamas ir budėjimo režimu. |
| BlueBUS / NICE EPMB | Du laidai jungiami lygiagrečiai, poliškumas nesvarbus. Kabelis 2 × 0,5 mm² iki 20 m; jei ilgis 20–40 m, naudokite 2 × 1 mm² kabelį. Nustatykite TX ir RX atitinkamą adresą ir pakartokite įrenginių mokymą. |
| P.P. – komanda | Jungiamasis NO sausasis kontaktas. Komandai perduoti maitinimas +/− nenaudojamas. |
| STOP | NO, NC arba 8,2 kΩ – priklauso nuo saugos įtaiso; tipas įrašomas mokymo metu. Kontakto poliškumas nesvarbus, neprijunkite išorinės įtampos. |
| ELS – elektrinė spyna | 12 V AC, ne daugiau kaip 15 VA; be +/−. Duomenys taikomi elektrinės spynos funkcijai. |
| FLASH / NICE WLT | FLASH jungtis WL1024C maitinimo dalyje; išsaugokite originalią WLT jungtį ir prijungimą. Įspėjamosios lemputės funkcijai skirtas išėjimas yra 12 V DC, ne daugiau kaip 21 W. Neperkelkite čia P.P./STOP poliškumo. |
Dvivėrių vartų pirmasis paleidimas
Toliau nurodytus veiksmus montuotojas atlieka su WLA1, esančiu WL1024C, baigęs montuoti, patikrinęs prijungimą ir įrengęs stacionarius ribotuvus. Vartų zonoje neturi būti žmonių ar kliūčių. Ši procedūra skirta plokštei su keturiais šviesos diodais L1–L4.
1. BlueBUS ir STOP įrenginių įrašymas
- Įjungus maitinimą, BlueBUS šviesos diodas turi reguliariai mirksėti maždaug kartą per sekundę. Jei signalizacija neįprasta, išjunkite maitinimą ir patikrinkite prijungimą.
- Laikykite nuspaudę OPEN + STOP/SET maždaug 3 sekundes. Atleiskite, kai L1 ir L2 pradės greitai mirksėti.
- Baigus STOP turi šviesti, o L1/L2 – užgesti. Mokymo procedūrą pakartokite kaskart pridėję arba pašalinę įrenginį, net jei prieš tai nebuvo prijungta nė vieno įrenginio.
2. Ribinių padėčių įrašymas
- Patikrinkite JA/JB. Atblokuokite abu variklius, nustatykite sąvaras į eigos vidurį ir vėl užblokuokite variklius.
- Laikykite nuspaudę STOP/SET + CLOSE maždaug 3 sekundes. Atleiskite, kai L3/L4 pradės greitai mirksėti.
- Sistema turi lėtai uždaryti M1, lėtai uždaryti M2, lėtai atidaryti abu vartų sparnus iki atramų, tada visiškai greitai uždaryti vartus.
- Jei judėjimo kryptis ar seka neteisinga, nedelsdami paspauskite bet kurį mygtuką. Atjungę maitinimą patikrinkite JA/JB ir WL1024 variklio laidų poliškumą; apsauginio laido keisti nereikia.
- Sėkmingai uždarius vartus, L3/L4 užges. Išbandykite visą atidarymo ir uždarymo ciklą su lėtinimu. Fotodaviklio suveikimas arba kita komanda mokymo metu nutraukia procedūrą; ją reikia pakartoti nuo pradžių.
Dvivėrių vartų nustatymai WLA1 valdymo bloke
Atskirame WL1024 nieko programuoti nereikia. Toliau nurodyti nustatymai taikomi WLA1 valdymo blokui su keturiais šviesos diodais L1–L4, esančiam WL1024C variklyje. Programuojant OPEN ir CLOSE mygtukais pasirenkama, o STOP/SET – patvirtinama. Lėtinimas ir ribinės padėtys nustatomos pagal eigos mokymą. Sąvarų seka turi atitikti JA/JB konfigūraciją.
I lygis – funkcijų įjungimas ir išjungimas
- Laikykite nuspaudę STOP/SET maždaug 3 sekundes. Atleiskite, kai pradės mirksėti L1.
- OPEN arba CLOSE mygtukais perkelkite mirksintį šviesos diodą prie norimos funkcijos.
- Trumpai paspaudę STOP/SET, pakeiskite jos būseną: trumpi blyksniai = OFF, ilgi blyksniai = ON.
- Palaukite 10 sekundžių nespausdami jokio mygtuko; programavimas bus baigtas, o pakeitimai išsaugoti. Nustatydami kitas funkcijas, tarp mygtukų paspaudimų nedarykite ilgesnės nei 10 sekundžių pertraukos.
| Šviesos diodas – funkcija | ON / OFF ir gamyklinė būsena |
|---|---|
| L1 – automatinis uždarymas Uždarymas pasibaigus nustatytam pauzės laikui. | ON: vartai užsidaro praėjus nustatytam pauzės laikui po atidarymo; numatytoji reikšmė – 30 s. OFF – gamyklinė būsena: pusiau automatinis veikimas; vartams uždaryti reikia komandos. |
| L2 – uždarymas suveikus fotodavikliui Laukimo laiko sutrumpinimas pravažiavus. | ON: fotodavikliui suveikus atidarant arba uždarant vartus, pauzė sutrumpinama iki 5 s. Jei automatinis uždarymas išjungtas, o fotodaviklis suveikia uždarant vartus, po suveikimo taikomas užprogramuotas pauzės laikas. OFF – gamyklinė būsena: ši funkcija išjungta. |
| L3 – uždarymas atkūrus maitinimą Veikimas atkūrus elektros tiekimą. | ON: jei atkūrus maitinimą valdiklis nustato, kad vartai atidaryti, po 5 s įspėjamojo mirksėjimo juos uždaro. OFF – gamyklinė būsena: atkūrus maitinimą, vartai patys neužsidaro. |
| L4 – „BlueBUS“ budėjimo režimas Energiją taupantis režimas, ypač naudojant akumuliatorių arba saulės energiją. | ON: praėjus 1 minutei po manevro, išjungiama „BlueBUS“ išvestis ir šviesos diodai, išskyrus lėtai mirksintį „BlueBUS“ šviesos diodą. Nauja komanda vėl įjungia veikimą su trumpu uždelsimu. OFF – gamyklinė būsena: įprastas veikimas be šio išjungimo. |
II lygis – parametrų reikšmės
Įvesties šviesos diodas parenka parametrą, o reikšmės šviesos diodas nurodo jo nustatymą. Paryškintos reikšmės yra gamyklinės. Pakeitus jėgą arba greitį, būtina patikrinti visų vartų veikimą ir saugą.
- Laikykite nuspaudę STOP/SET maždaug 3 sekundes; atleiskite, kai mirksi L1.
- OPEN arba CLOSE mygtukais pasirinkite norimo parametro įvesties šviesos diodą.
- Dar kartą paspauskite STOP/SET ir laikykite jį nuspaudę. Maždaug po 3 s užsidegs esamos reikšmės šviesos diodas.
- Vis dar laikydami nuspaudę STOP/SET, OPEN arba CLOSE mygtukais pasirinkite reikšmės šviesos diodą. Tada atleiskite STOP/SET.
- Palaukite 10 sekundžių nieko nespausdami, kad nustatymas būtų išsaugotas ir programavimas baigtas.
| Įvesties šviesos diodas – pavadinimas ir aprašymas | Nustatymo šviesos diodas – reikšmė |
|---|---|
| L1 – Pauzės trukmė Laukimo laikas prieš uždarymą; taikoma, kai įjungtas automatinis uždarymas. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Žingsnis po žingsnio Komandų seka iš P.P. įvesties ir nuotolinio valdymo pultelio. | L1 – atidaryti → sustabdyti → uždaryti → sustabdyti L2 – atidaryti → sustabdyti → uždaryti → atidaryti L3 – atidaryti → uždaryti → atidaryti → uždaryti L4 – daugiabučio režimas: atidarant P.P. ir OPEN neveikia, CLOSE pakeičia judėjimo kryptį į uždarymą. Uždarant P.P. ir OPEN pakeičia judėjimo kryptį į atidarymą, CLOSE neveikia. |
| L3 – Variklių greitis Greitis įprastos eigos metu. | L1 – lėtas L2 – vidutinis L3 – greitas L4 – labai greitas |
| L4 – Variklių jėga Abiejų variklių jėgos lygis; jis nėra skirtas strigimui ar netinkamai geometrijai kompensuoti. | L1 – 1 lygis, mažiausia jėga L2 – 2 lygis L3 – 3 lygis L4 – 4 lygis, didžiausia jėga |
Nuotolinis valdymas
Nuotolinio valdymo pulteliai NICE MYGO4 įsimenami į kištukinį imtuvą NICE OXIBD valdymo bloke, variklyje WL1024C, pagal jo instrukciją. Siųstuvo įsiminimas skiriasi nuo įrenginių ir eigos įsiminimo; WL1024 neturi integruoto radijo imtuvo.
WLA1 nustatymų atkūrimas
WLA1 vienu metu laikykite nuspaudę OPEN + CLOSE, kol pradės mirksėti L1 ir L2, tada atleiskite mygtukus. Plokštė atkurs gamyklinius nustatymus. Dar kartą atlikite įrenginių įsiminimą ir eigos įsiminimą ir saugos patikrą. Ši procedūra neištrina imtuvo radijo atminties.
Atsarginis akumuliatorius ir maitinimas saulės energija
NICE PS424 prie valdymo bloko, variklio WL1024C, prijungiamas tik baigus montavimą, įsiminimo procedūras ir bandymus. WL1024 maitinamas iš jo per WLA1. Naudokite specialią akumuliatoriaus jungtį; nepainiokite poliškumo su pagalbiniais priedų gnybtais.
NICE SOLEMYO SYKCE30 yra alternatyva elektros tinklui, įvertinus saulės sąlygas ir ciklų skaičių. Elektros tinklo ir saulės energijos šaltinio negalima naudoti vienu metu. Atskiras WL1024 komplekte neturi nei akumuliatoriaus, nei saulės energijos rinkinio.
Kai antrasis vartų segmentas veikia netinkamai
| Požymis | Ką patikrinti |
|---|---|
| WL1024 nejuda | Maitinimą ir WLA1 būklę WL1024C, tvirtą variklio gnybtų bloko įstatymą, 3 × 1,5 mm² laidą ir pavaros užblokavimą. |
| Įsiminimo metu vartų segmentas atsidaro, o ne užsidaro | Nutraukite įsiminimo procedūrą. Atjungę maitinimo šaltinius, patikrinkite JA/JB ir WL1024 variklio laidus pagal elektros schemą. |
| Uždarant vartų segmentai persidengia netinkama tvarka | Patikrinkite JA/JB konfigūraciją pagal tikrąjį vartų segmentų persidengimą ir įsitikinkite, kad eigos įsiminimo procedūra atlikta teisingai. Sutaisę pakartokite įsiminimo procedūrą. |
| Variklis sustoja arba pakeičia judėjimo kryptį | Pirmiausia atblokuokite pavarą ir patikrinkite judėjimo pasipriešinimą, svirties geometriją bei mechaninius ribotuvus. Patikrinkite fotoelementus ir STOP grandinę. Jėgos negalima didinti siekiant kompensuoti mechaninį gedimą. |
| L1/L2 arba L3/L4 lėtai mirksi | L1/L2 rodo, kad reikia įsiminti įrenginius; L3/L4 – galines padėtis. Tęskite pagal pirmojo paleidimo instrukcijas. |
| Neveikia tik nuotolinio valdymo pultelis | Jei vartai reaguoja į WLA1 mygtuką, patikrinkite siųstuvo bateriją ir imtuvą, o ne antrojo variklio laidus. |

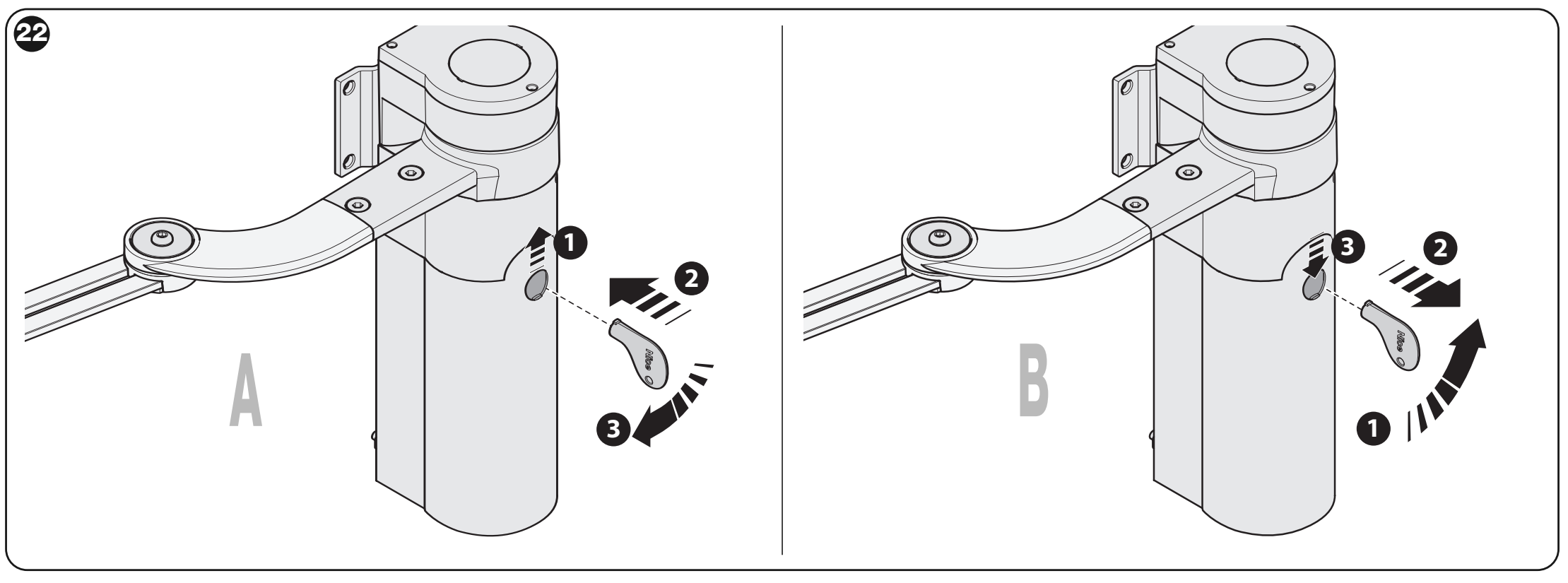

Rankinis atblokavimas dingus elektrai
- Sustabdykite vartus ir prilaikykite vartų segmentą, kad jis nepajudėtų savaime. Atidarykite dangtelį ir įkiškite atblokavimo raktą.
- Pasukite raktą beveik visą apsisukimą pagal laikrodžio rodyklę. Dabar vartų segmentą galima perkelti rankomis.
- Norėdami užblokuoti, pasukite raktą prieš laikrodžio rodyklę ir švelniai judinkite vartų segmentą, kol pavara mechaniškai užsifiksuos.
- Ištraukite raktą, pasukite atblokavimo diską 90° prieš laikrodžio rodyklę ir uždarykite dangtelį. Dvivėrius vartus atblokuokite atskirai prie kiekvieno variklio.
Patikra prieš naudojimą
- Atblokavus variklį, vartų segmentą turi būti galima atidaryti ir uždaryti rankomis, naudojant mažesnę nei 390 N jėgą; atleidus jis turi likti nejudėdamas. Tai rankinio judėjimo patikra, o ne leistina smūgio jėga žmogui.
- Patikrinkite inkarus, kaiščius, fiksatorius, gaubtus ir visą svirties eigą. Pakartotinai patikrinkite atidarymą, uždarymą ir sustabdymą.
- Atskirai patikrinkite kiekvieną fotoelementą, saugos briauną ir STOP grandinę. Jei apsauga remiasi jėgos ribojimu, montuotojas turi išmatuoti smūgio jėgas ir patikrinti visos sistemos saugą.
- Vartus perduokite tik po sėkmingų bandymų. Savininkui būtina pateikti naudojimo instrukciją, parodyti, kaip atrakinti pavarą, ir įteikti techninės priežiūros planą. Vaikai ir kiti asmenys negali būti varčios judėjimo zonoje.
Techninė priežiūra ir periodinė patikra
Patikrą atlikite ne rečiau kaip kas 6 mėnesius arba po 20 000 manevrų, atsižvelgiant į tai, kas įvyksta anksčiau. Prieš atlikdami darbus atjunkite visus maitinimo šaltinius. Patikrinkite tvirtinimą, koroziją, kaiščių laisvumą, fiksavimo žiedus, svirties nusidėvėjimą ir dangčių sandarumą; pažeistas dalis pakeiskite. Atlikę techninę priežiūrą, pakartokite veikimo ir saugos bandymus.
WL1024 techniniai parametrai
| Parametras | Reikšmė |
|---|---|
| Tipas | Šarnyrinis elektromechaninis variklis be valdymo bloko |
| Variklio maitinimas | 24 V DC iš WLA1, esančio WL1024C |
| Vardinė srovė | 2 A |
| Paleidimo srovė | 3 A, daugiausia 2 s |
| Vardinis sukimo momentas | 50 Nm |
| Kampinis greitis be apkrovos | 0,20–0,30 rad/s |
| Kampinis greitis esant vardiniam sukimo momentui | 0,16–0,24 rad/s |
| Veikimas | Daugiausia 100 pilnų ciklų per dieną; WLA1 riboja iki maždaug 50 ciklų per valandą |
| Nepertraukiamo veikimo trukmė | Apie 10 minučių |
| Apsaugos klasė | IP44, jei uždaras dangtis nepažeistas |
| Temperatūra | −20 iki +50 °C |
| Matmenys | 90 × 125 × 385 mm |
| Variklio svoris | 4,3 kg |
Variklis neskirtas naudoti rūgščioje, labai druskingoje ar sprogioje aplinkoje. Nurodytas ciklų skaičius negarantuoja, kad jis bus pasiektas su bet kuriais vartais; taip pat taikomi apkrovos apribojimai ir mechanikos būklės reikalavimai.

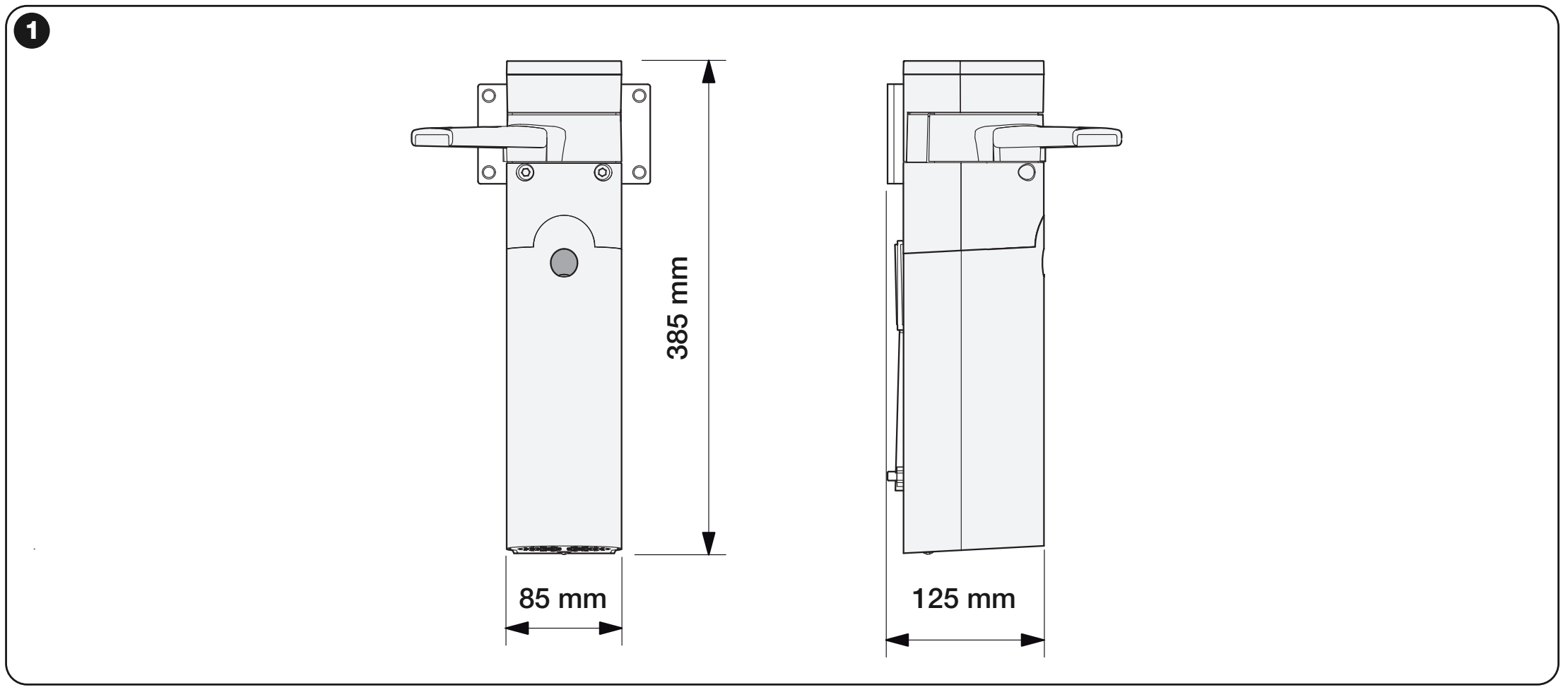

Matmenų brėžinyje nurodytas 85 mm plotis, o pavaros techniniai matmenys yra 90 × 125 × 385 mm. Prieš gręždami patikrinkite tikrąjį variklį ir laikiklį bei palikite laisvą visą svirties judėjimo erdvę.
