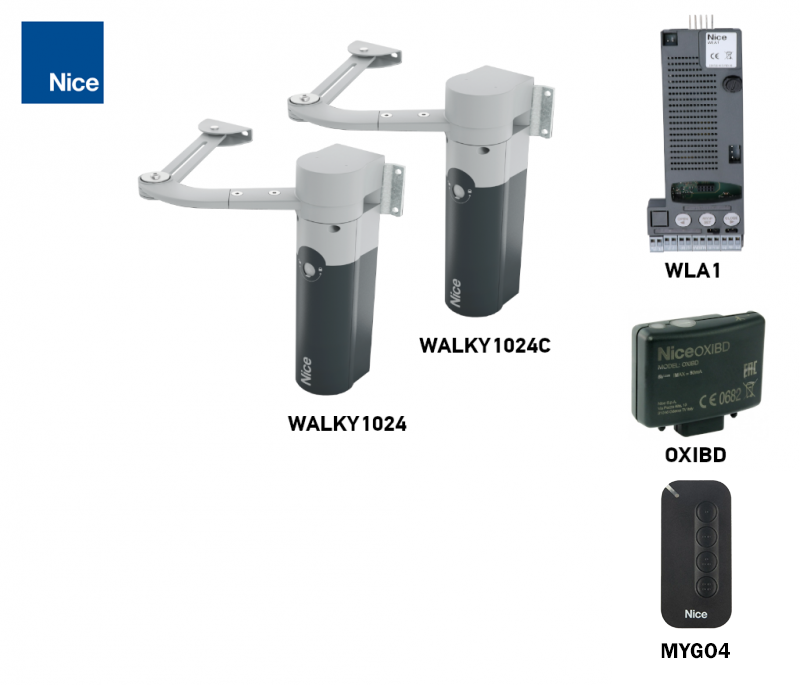

NICE Walky WL1024C – pavara su valdymo bloku vartams, kurių plotis iki 1,8 m, o svoris iki 180 kg
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
346,56 € su PVM
| Svoris |
|---|
| 4,80 kg |
Produkto aprašymas NICE Walky WL1024C – pavara su valdymo bloku vartams, kurių plotis iki 1,8 m, o svoris iki 180 kg

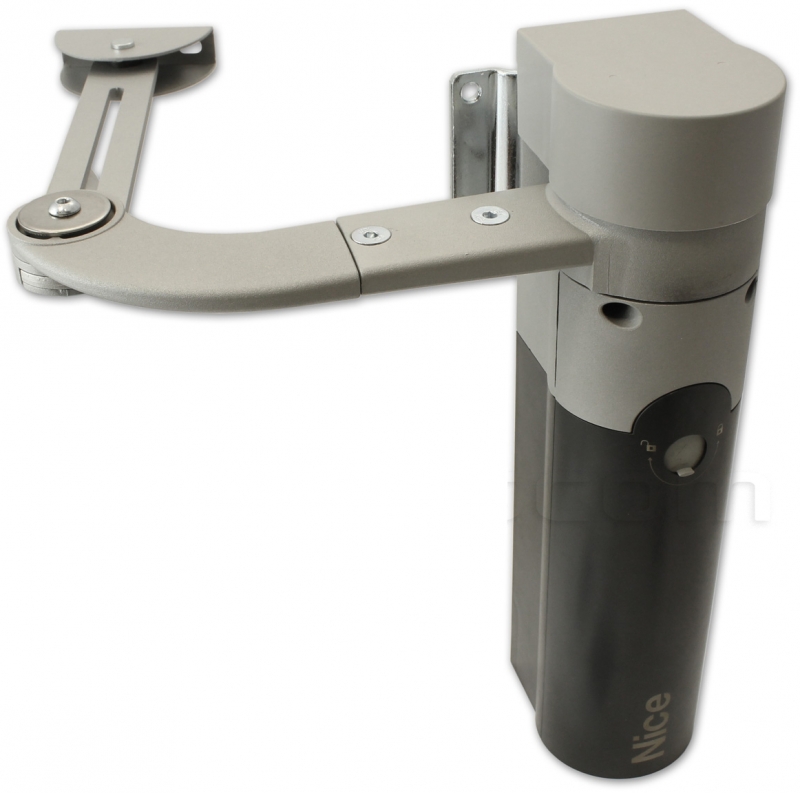

NICE WALKY WL1024C yra lankstinis pavaros mechanizmas, skirtas vienam varstomų vartų segmentui su įmontuotu valdymo bloku WLA1. Variklis veikia su 24 V DC, visas WL1024C jungiamas prie 230 V AC. Dvivėriams vartams prie jo prijungiamas antras variklis WL1024 be valdymo bloko.

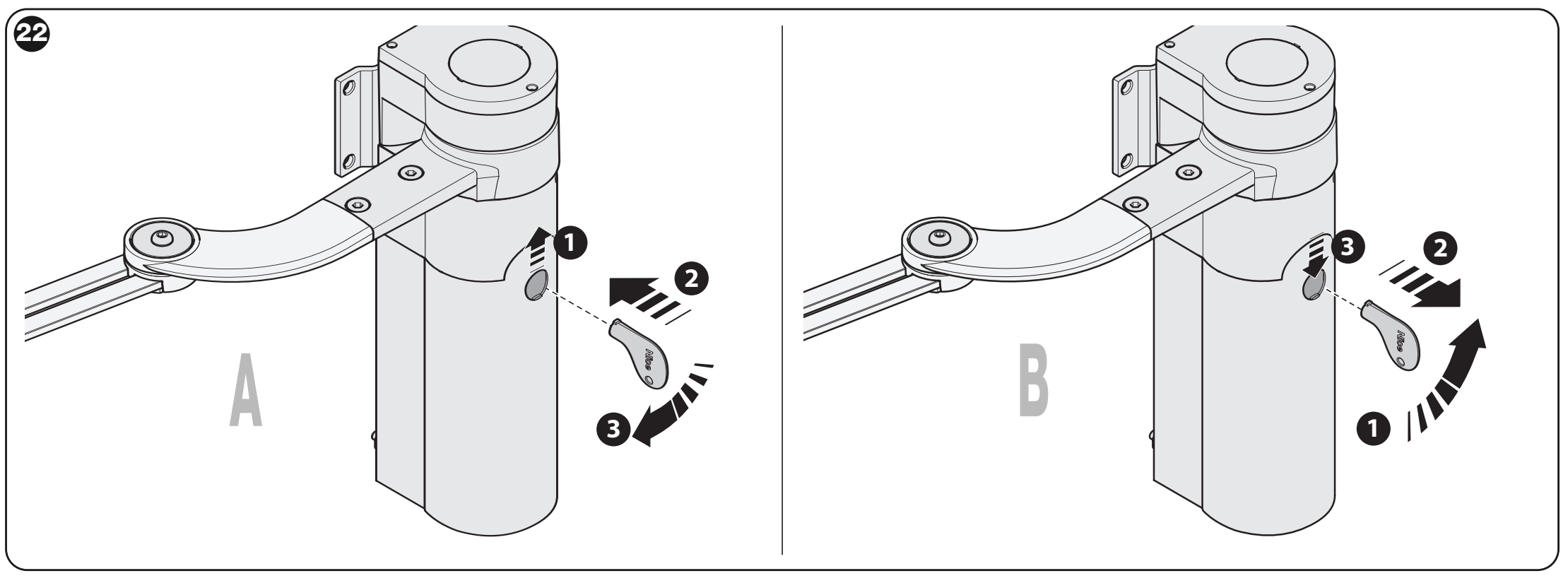

Pavara yra savaime užsiblokuojanti ir dingus elektrai atblokuojama raktu. Duomenys 1,8 m ir 180 kg yra atskiros maksimalios ribos; ar pavara tinka konkretiems vartams, nustatoma pagal bendrą ilgio ir svorio grafiką.
Valdymas ir suderinami priedai

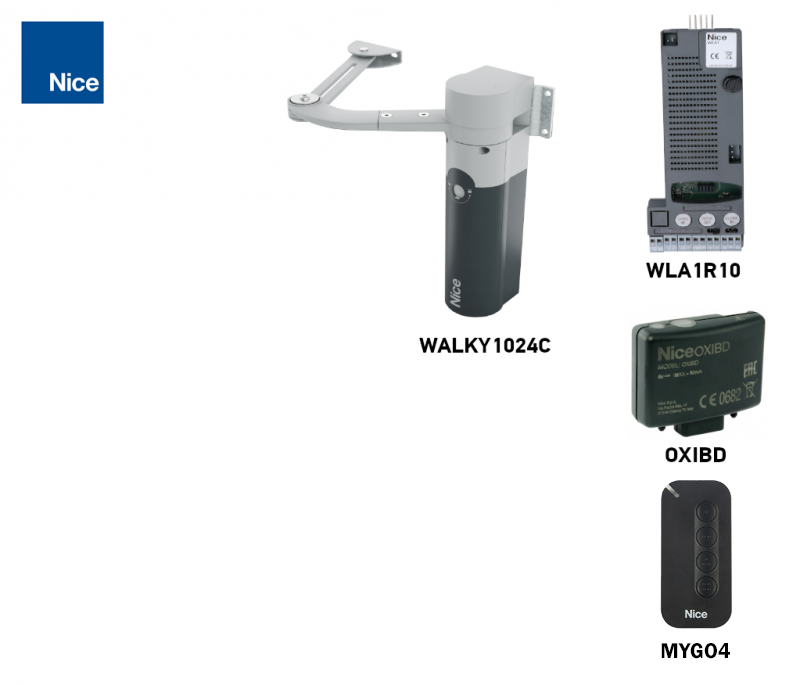

WLA1 yra WL1024C komplekte. Atskiras WLA1 naudojamas kaip atsarginis valdymo blokas. WL1024 yra antras variklis be valdymo; antro valdymo bloko nereikia. Toliau pateiktos instrukcijos skirtos WLA1 valdymo blokui su keturiais šviesos diodais L1–L4; prieš imdamiesi darbų patikrinkite sumontuotos plokštės žymėjimą ir valdiklius.
| Kas | Kodėl | Tipas |
|---|---|---|
| Antras variklis | Antram vartų segmentui; atskiras variklio laidas. | |
| Fotoelementai | Apsaugo pravažiavimą, BlueBUS be poliškumo. | |
| Įspėjamoji lemputė | Įspėja apie vartų judėjimą; FLASH jungtis ir švyturėlio funkcija. | |
| Radijo imtuvas ir pultelis | Įkišamas SM imtuvas ir suderinamas kodavimas; pasirinkimas ir susiejimas. | |
| Atsarginė baterija | Vartų veikimas dingus elektros tinklo įtampai; speciali jungtis. | |
| Saulės energijos maitinimas | Vietai be elektros tinklo; nejungti kartu su maitinimu iš elektros tinklo. |
Komplektai vienvėriams ir dvivėriams vartams
Vienas WL1024C variklis varo vieną vartų segmentą. Dvivėriams vartams prijungiamas ir antras variklis NICE WL1024 be atskiro valdymo bloko. Pasirinkite variklių skaičių ir įrangą pagal konkretų komplektą. Du varikliai nepadidina vieno vartų segmento ribinės apkrovos.
| 1 segmentas | Atskira pavara | 2 segmentai |
|---|---|---|
| Bazinis komplektas Su fotoelementais Su priedais  | Atskiras WL1024C Vienas variklis su WLA1 valdymo bloku; įrangą reikia įsigyti atskirai. | Bazinis komplektas Su fotoelementais Su priedais  |
Kada rinktis WALKY WL1024C
Tinka lengvesniems varstomiems vartams, kuriuose yra laisvos vietos lankstinei svirčiai. Sąvara turi judėti sklandžiai ir sustoti ją paleidus. Pavara neišspręs pažeistų vyrių, trinties ar vėjo poveikio nepralaidžiam užpildui.
| Sąlyga | Vienos sąvaros ribos |
|---|---|
| Ilgoji svirtis | Ilgis – ne daugiau kaip 1,8 m, svoris – ne daugiau kaip 100 kg; atidarymas iki 110° pagal geometriją. |
| Didžiausias svoris | 180 kg, kai ilgis 0,8 m ir naudojama ilgoji svirtis. Ilgesnės sąvaros turi atitikti bendrą grafiką. |
| Sutrumpinta svirtis | Ilgis – ne daugiau kaip 1,6 m, svoris – ne daugiau kaip 100 kg; atidarymas – ne daugiau kaip 90°. |
| Sąvaros aukštis | Ne daugiau kaip 2 m, naudojant ilgąją arba sutrumpintą svirtį. |
| Eksploatavimas | Ne daugiau kaip 100 pilnų ciklų per dieną; valdymo blokas apriboja veikimą iki maždaug 50 ciklų per valandą. Nepertraukiamo veikimo trukmė – apie 10 min., po to būtina pertrauka. |

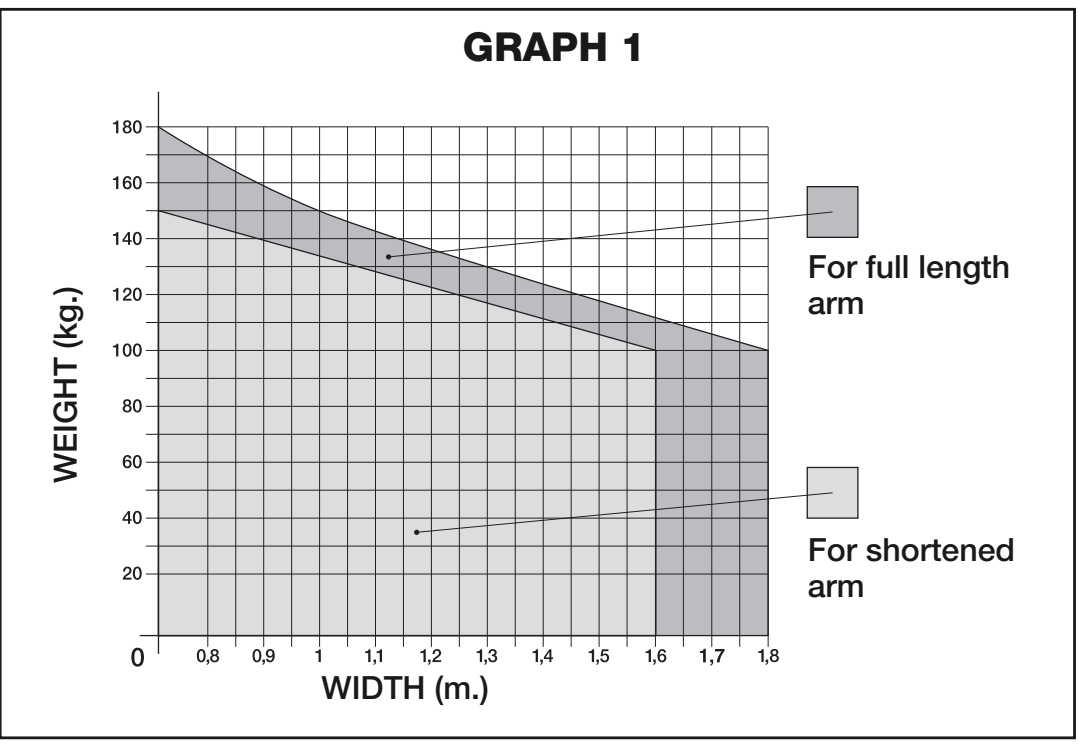

WALKY naudojimo grafikas: horizontalioje ašyje – sąvaros ilgis m, vertikalioje – svoris kg; pilkos sritys – ilgajai ir sutrumpintai svirčiai
Svorio ir ilgio sankirta turi patekti į atitinkamą pilką sritį. Užpildo plotas, vėjas, vyrių matmenys ir montavimo matmenys vertinami papildomai. Jei reikia patikrinti pasirinkimą, susisiekite su mumis pateikdami vartų matmenis, svorį ir nuotraukas.

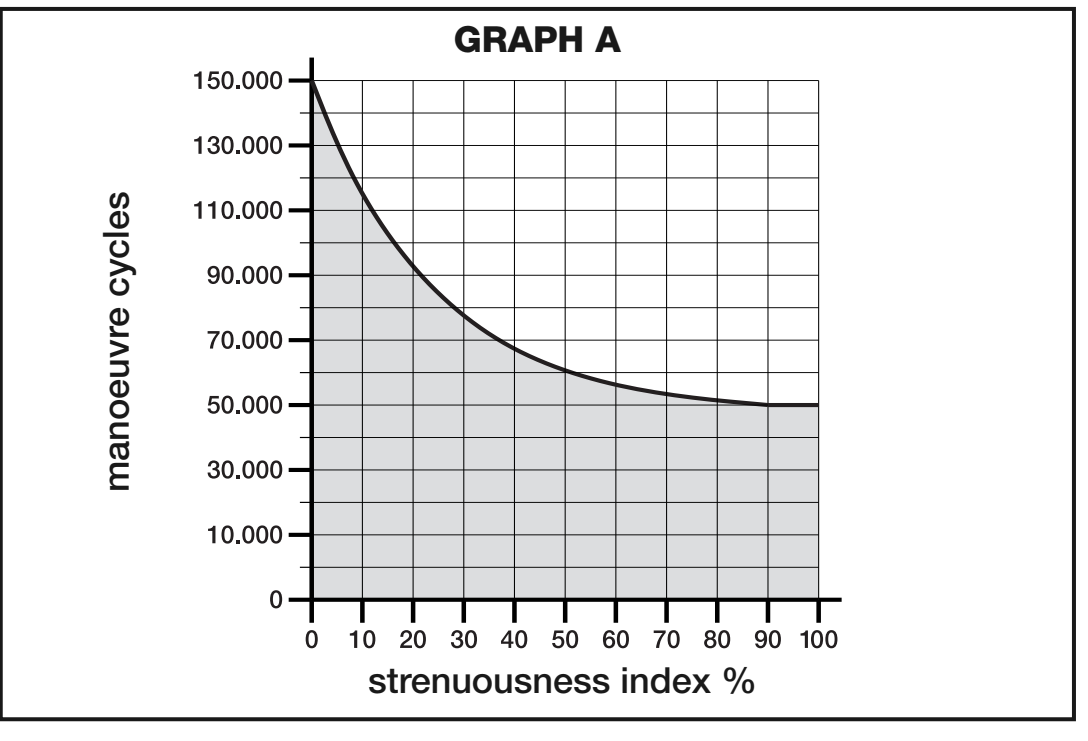

Orientacinis eksploatavimo laikas
Apkrovos indeksas nustatomas pagal bendrą ilgio ir svorio intervalą, tada pridedamas aplinkos veiksnių poveikis. Grafike pateiktas numatomas ciklų skaičius, o ne garantija ar metų skaičius.
| Visos automatikos savybės | Indeksas | Eksploatavimo trukmės grafikas |
|---|---|---|
| Ilgis mažesnis nei 1,2 m | Svoris didesnis nei 100 kg: 55 % / 65 %. Svoris mažesnis nei 100 kg: 30 % / 50 %. |
|
| Ilgis 1,2–1,6 m | Svoris didesnis nei 80 kg: 55 % / 65 %. Svoris mažesnis nei 80 kg: 40 % / 50 %. | |
| Ilgis didesnis nei 1,6 m | Svoris didesnis nei 60 kg: 55 %. Svoris mažesnis nei 60 kg: 40 %. Sutrumpinta svirtis nenaudojama. | |
| Temperatūra / drėgmė | Aukštesnė nei 40 °C arba žemesnė nei 0 °C temperatūra, arba didesnė nei 80 % drėgmė: +15 % / +15 %. | |
| Visiškai nepralaidus užpildas | +15 % / +10 %. | |
| Vėjuota vieta | +15 % / +10 %. |
Kai svoris tiksliai ties intervalų riba, vertindami atsargą naudokite didesnį iš dviejų gretimų indeksų. Eksploatavimo trukmės indeksas nepakeičia pavaros tinkamumo grafiko.
Pavaros ir lankstinės svirties montavimas
Montavimo, prijungimo prie elektros tinklo ir saugos bandymus turi atlikti kvalifikuotas technikas. Prieš darbus atjunkite elektros tinklą ir akumuliatorių. Tiek atidarymo, tiek uždarymo padėtyje būtini tvirti mechaniniai ribotuvai; jie nėra automatiškai pavaros komplekte.
Vieta svirčiai ir matmenys A / B / E
| Matmuo | Sąlyga |
|---|---|
| Stulpelio plotis | Mažiausiai 80 mm. Kai plotis 80–135 mm, galinį laikiklį reikia montuoti pasuktą 90° kampu, kaip parodyta paveikslėlyje. Tai tvirtinimo vietos plotis, o ne universalus stulpelio skerspjūvis. |
| Laisvas tarpas E | 80–299 mm: reikia sutrumpinti svirtį; atidarymas – ne daugiau kaip 90°. Nuo 300 mm: ilgoji svirtis; atidarymas pagal geometriją iki 110°. |
| A ir B naudojant ilgąją svirtį | Pagal brėžinį išmatuokite vyrių ir laikiklio padėtį. Taškas A/B turi būti grafiko pilkoje srityje, atitinkančioje reikiamą atidarymo kampą. |
| Padėtis | Variklis montuojamas vertikaliai; svirtis – viršutinėje sąvaros dalyje. Nemontuokite pavaros apverstos, kai svirtis nukreipta žemyn. |

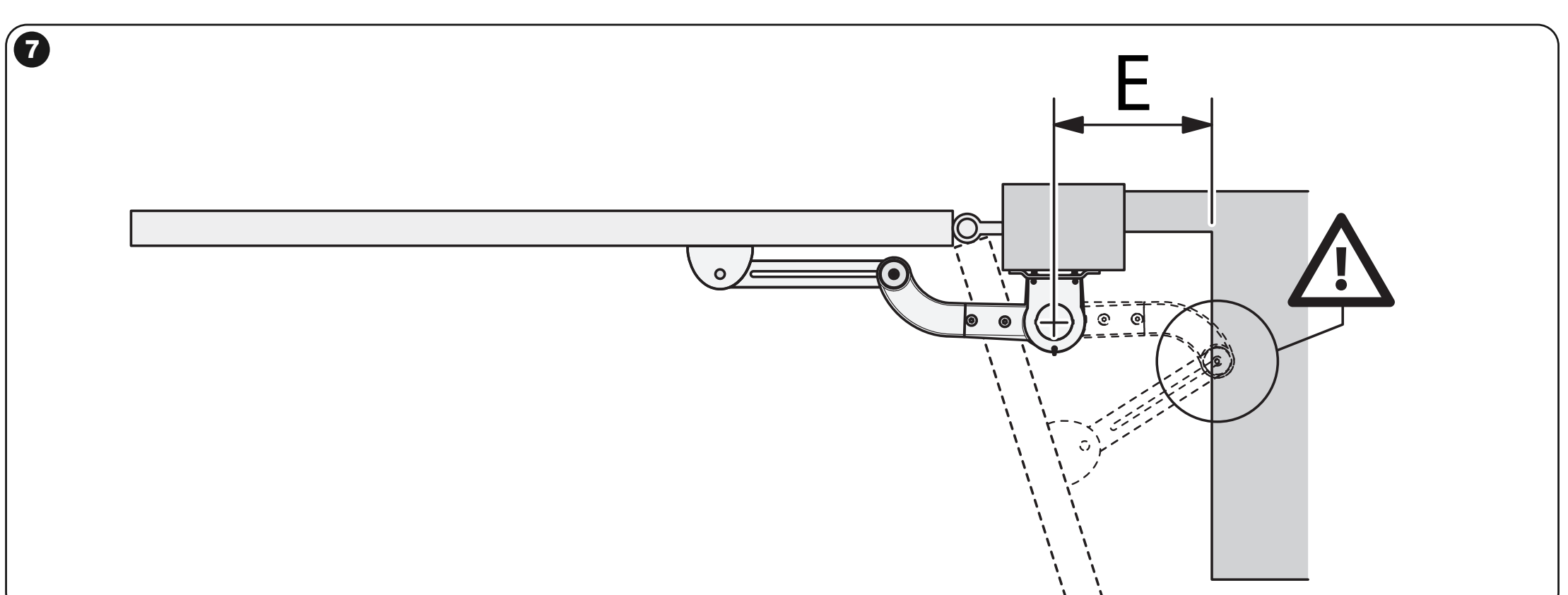

WALKY: laisvo tarpo E už lankstinės svirties matavimas

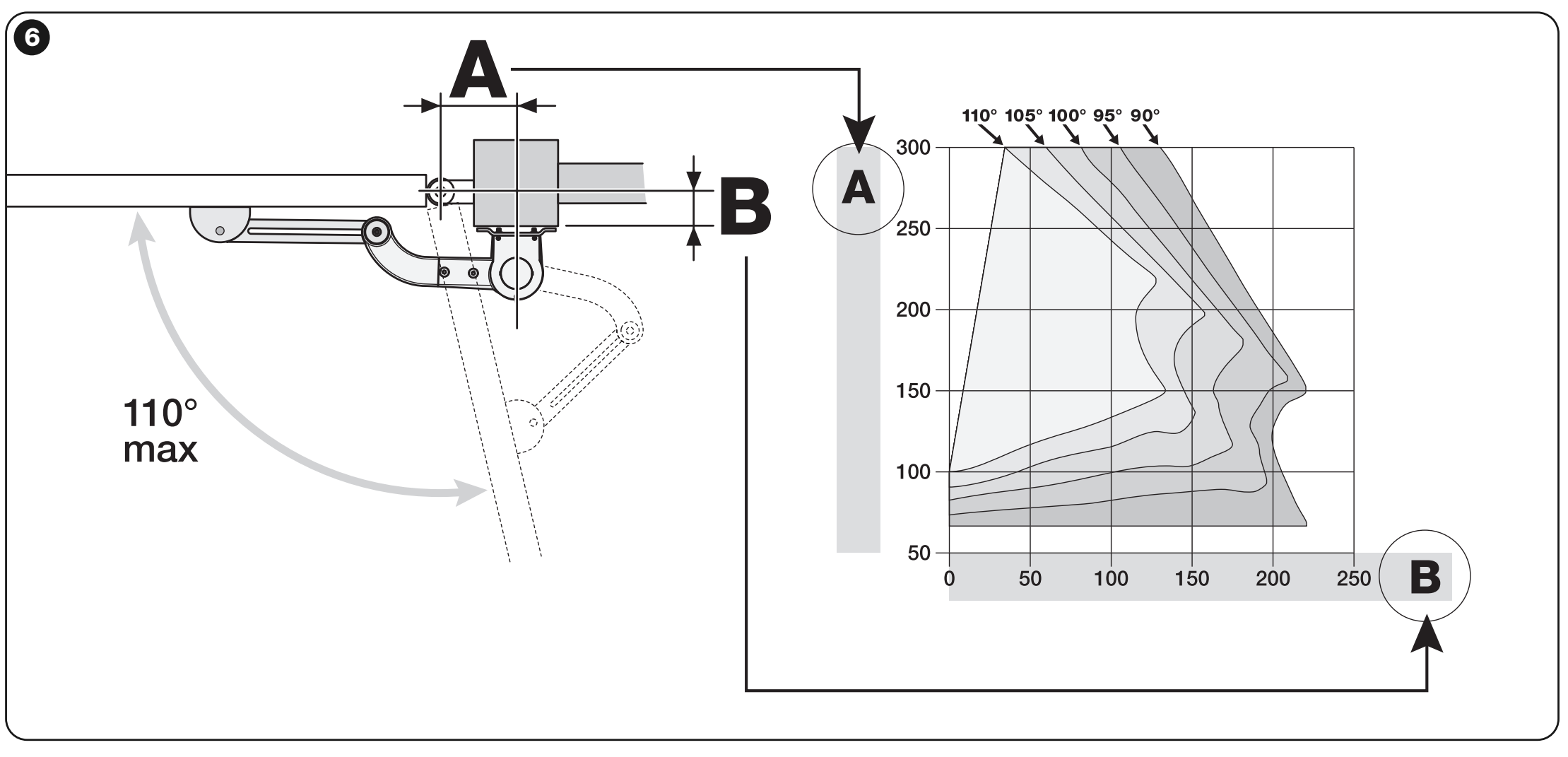

WALKY su ilgąja svirtimi: matmenys A ir B mm bei 90–110° atidarymo grafikas
Laikiklių ir ilgosios svirties tvirtinimas
- Pagal brėžinį surinkite svirtį ir galinį laikiklį. Užlenkta svirties dalis turi būti nukreipta į vartus; kaiščiai ir fiksavimo žiedai turi tinkamai užsifiksuoti.
- Pagal A/B matmenis pažymėkite variklio padėtį. Galinį laikiklį pritvirtinkite prie laikančiojo pagrindo; montuotojas turi įvertinti inkarų tipą ir konstrukcijos tvirtumą.
- Variklį montuokite vertikaliai. Priekinio laikiklio vietą ant sąvaros nustatykite atblokavę variklį ir uždarę vartus; laikykitės aukščio išdėstymo, įskaitant brėžinyje nurodytą 75 mm kontrolinį matmenį.
- Priekinį laikiklį pritvirtinkite prie tvirto sąvaros rėmo. Pirmiausia palikite galimybę pakoreguoti jo padėtį. Rankiniu būdu patikrinkite visą eigą, laisvą svirties judėjimą ir sąlytį su abiem ribotuvais.
- Sureguliavę uždarytą sąvarą, galutinai pritvirtinkite laikiklį visais trimis varžtais. Svirtį užfiksuokite kaiščiu ir fiksavimo žiedu.

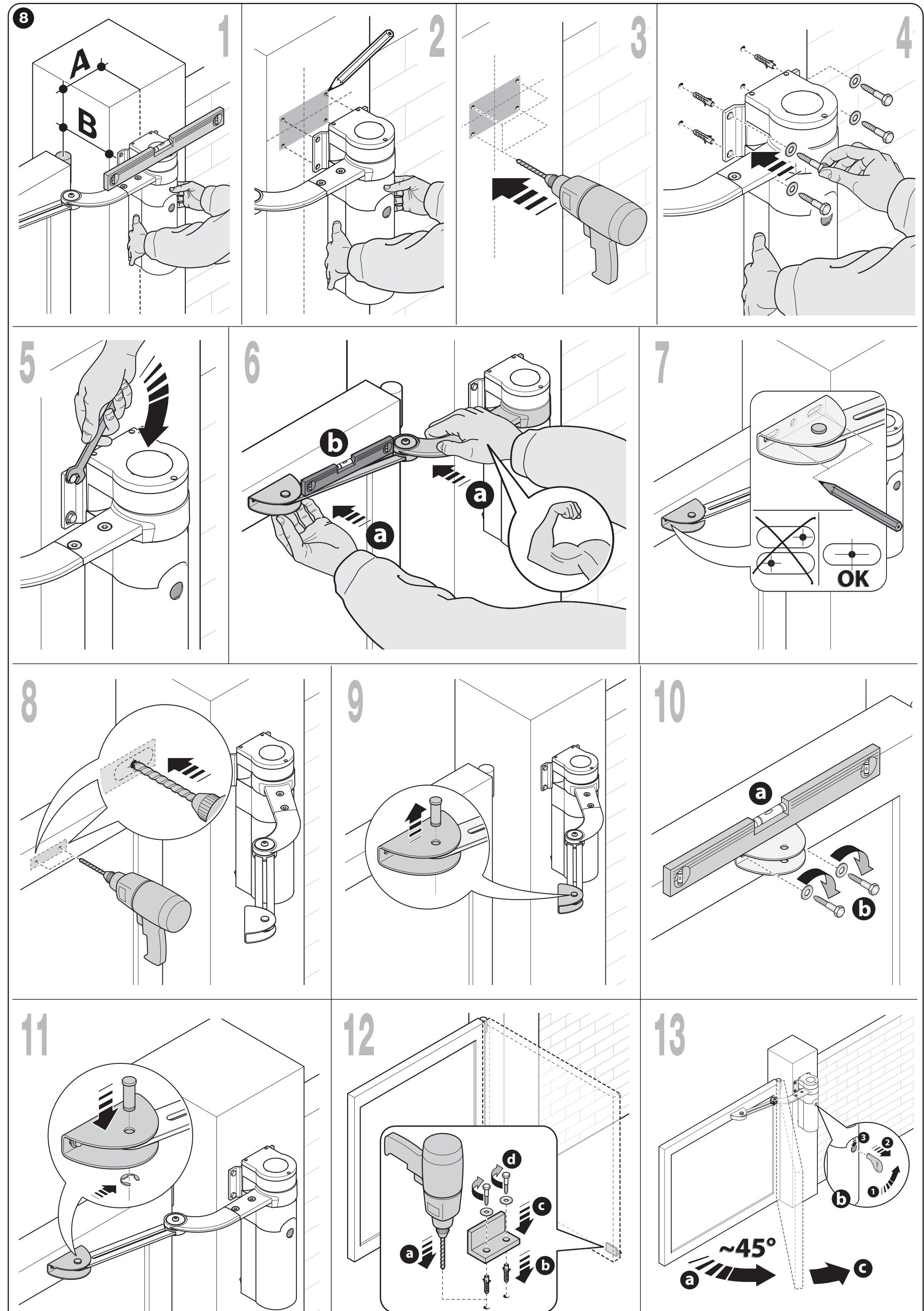

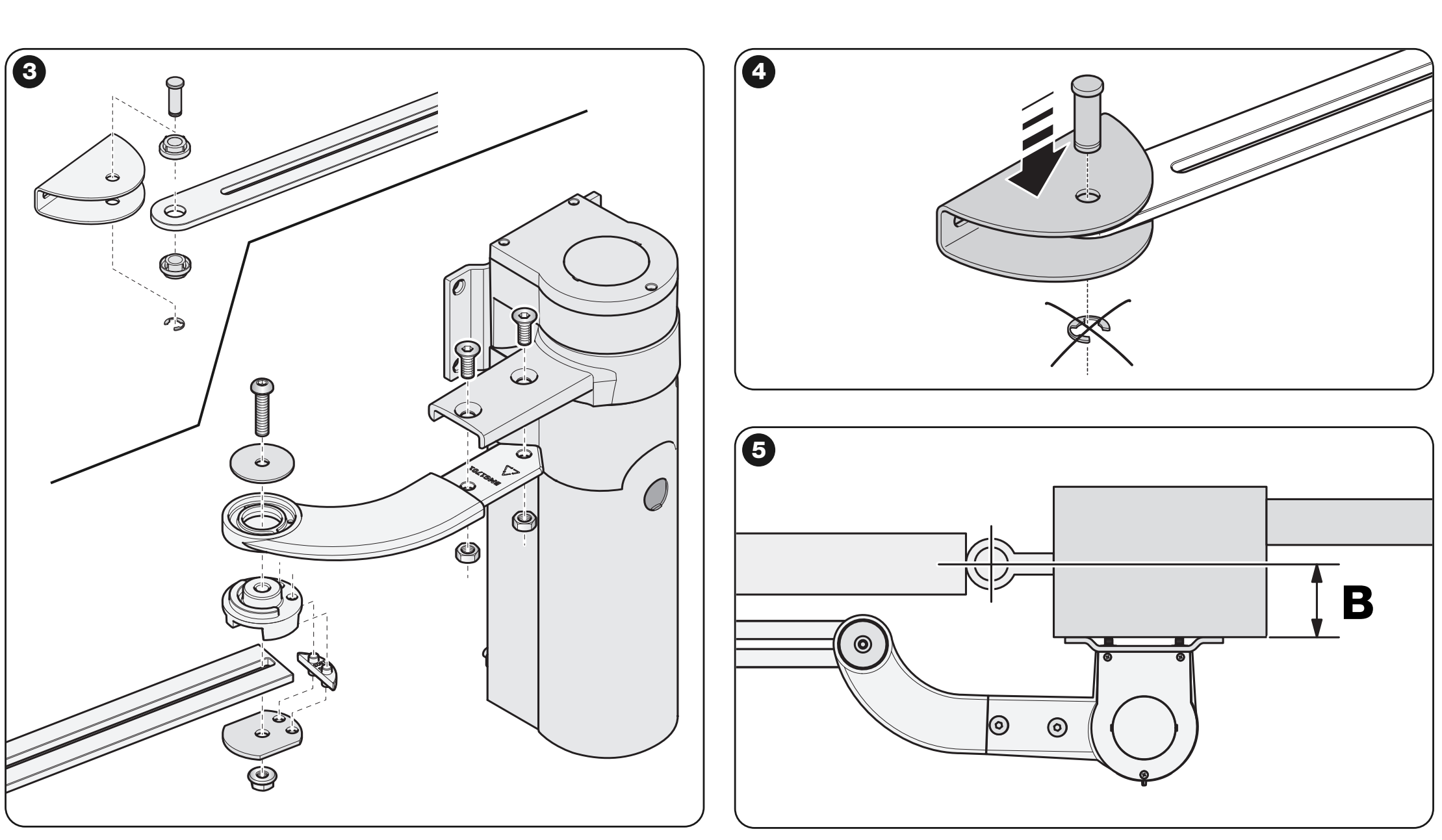

WALKY: svirties surinkimas, galinis laikiklis ir matmens B padėtis
WALKY: montavimas prie stulpelio, sąvaros laikiklio aukštis ir galutinis svirties fiksavimas

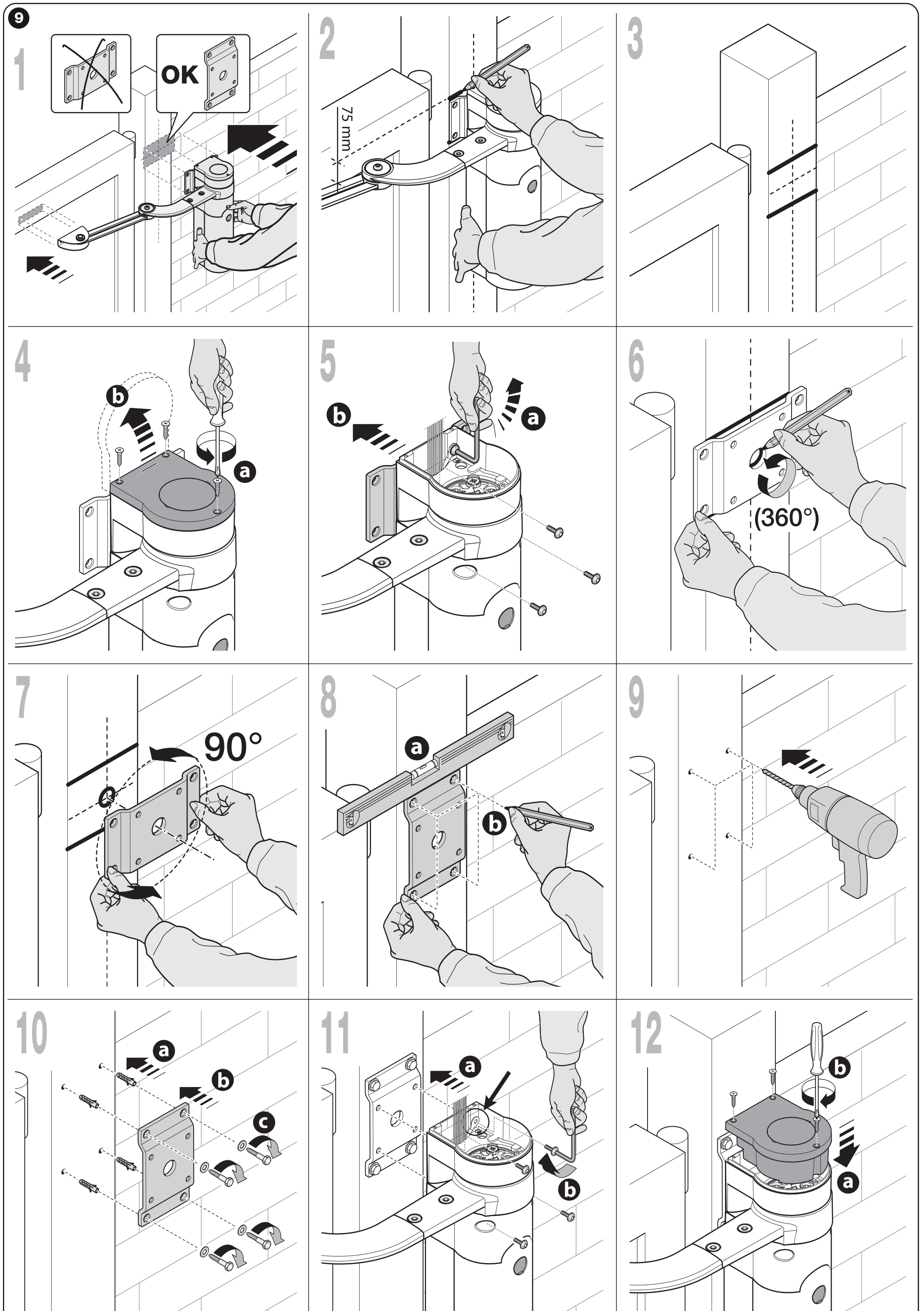

WALKY ant 80–135 mm pločio stulpelio: galinio laikiklio pasukimas 90° kampu
Montavimas su sutrumpinta svirtimi
Svirtis trumpinama, kai montuojant E tarpas yra mažesnis nei 300 mm. Pirmiausia patikrinkite sutrumpintos svirties ribas ir geometriją. Matmuo C – atstumas tarp svirties kaiščių ašių; jis nustatomas pagal A/B sankirtą grafike. Sutrumpintos dalies negalima nupjauti spėjant.
- Pagal A/B matmenis grafike pasirinkite C; atidarymas – ne daugiau kaip 90°.
- Prieš pjaudami surinkite svirtį į patikros padėtį. Tiek uždarytoje, tiek atidarytoje padėtyje virve patikrinkite laikiklio padėtį ir vyrių ašį, kaip parodyta AA/BB paveikslėlyje.
- Tik įsitikinę, kad visa eiga tinkama, pakoreguokite ilgį pagal brėžinį, pašalinkite aštrias briaunas ir užbaikite tvirtinimą.
- Dar kartą patikrinkite ribotuvus, laisvą judėjimą ir įsitikinkite, kad svirtis, stulpelis bei sąvara nesusiduria.

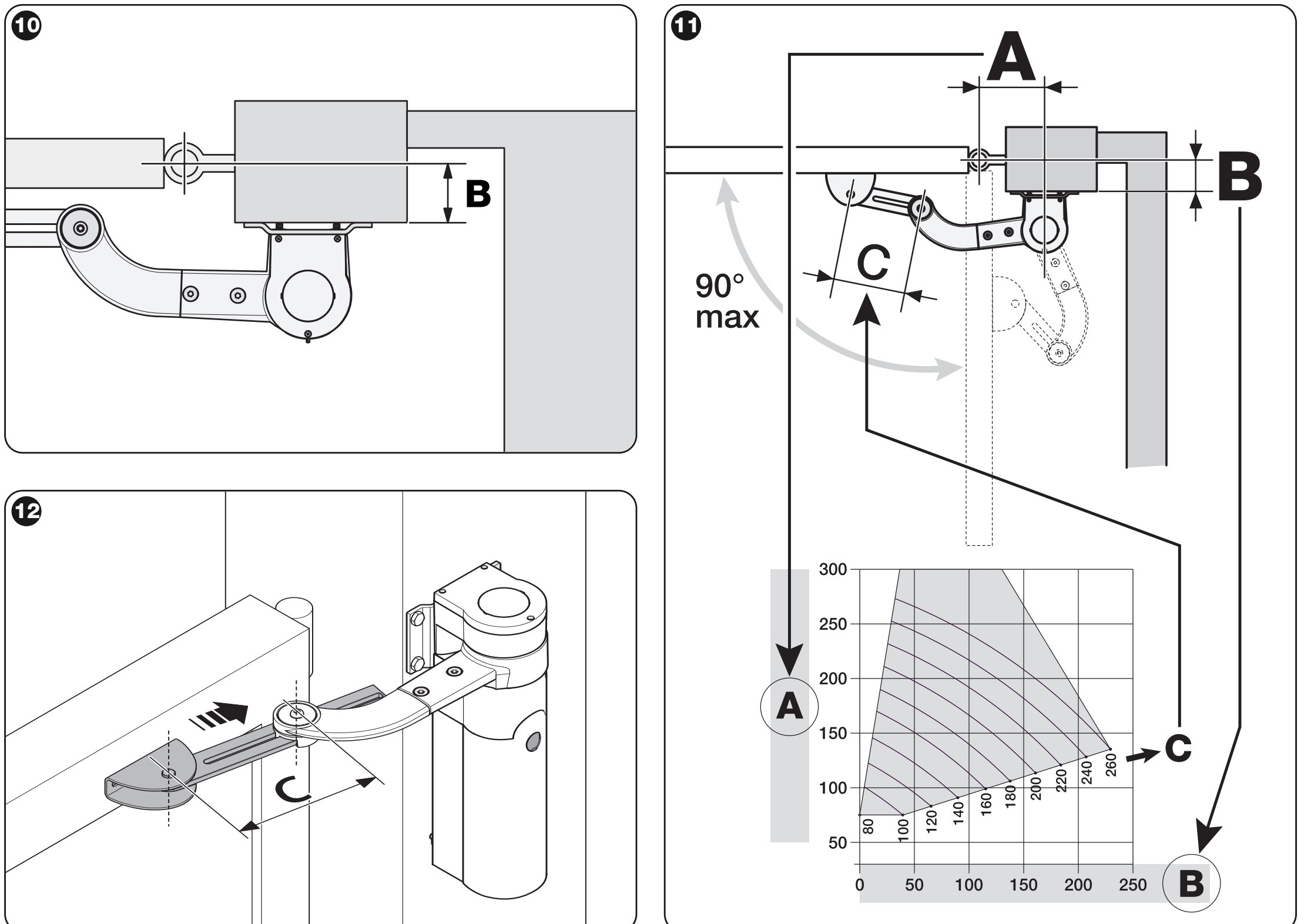

WALKY: matmenys A, B ir C bei grafikas sutrumpintai svirčiai, kai atidarymas iki 90°

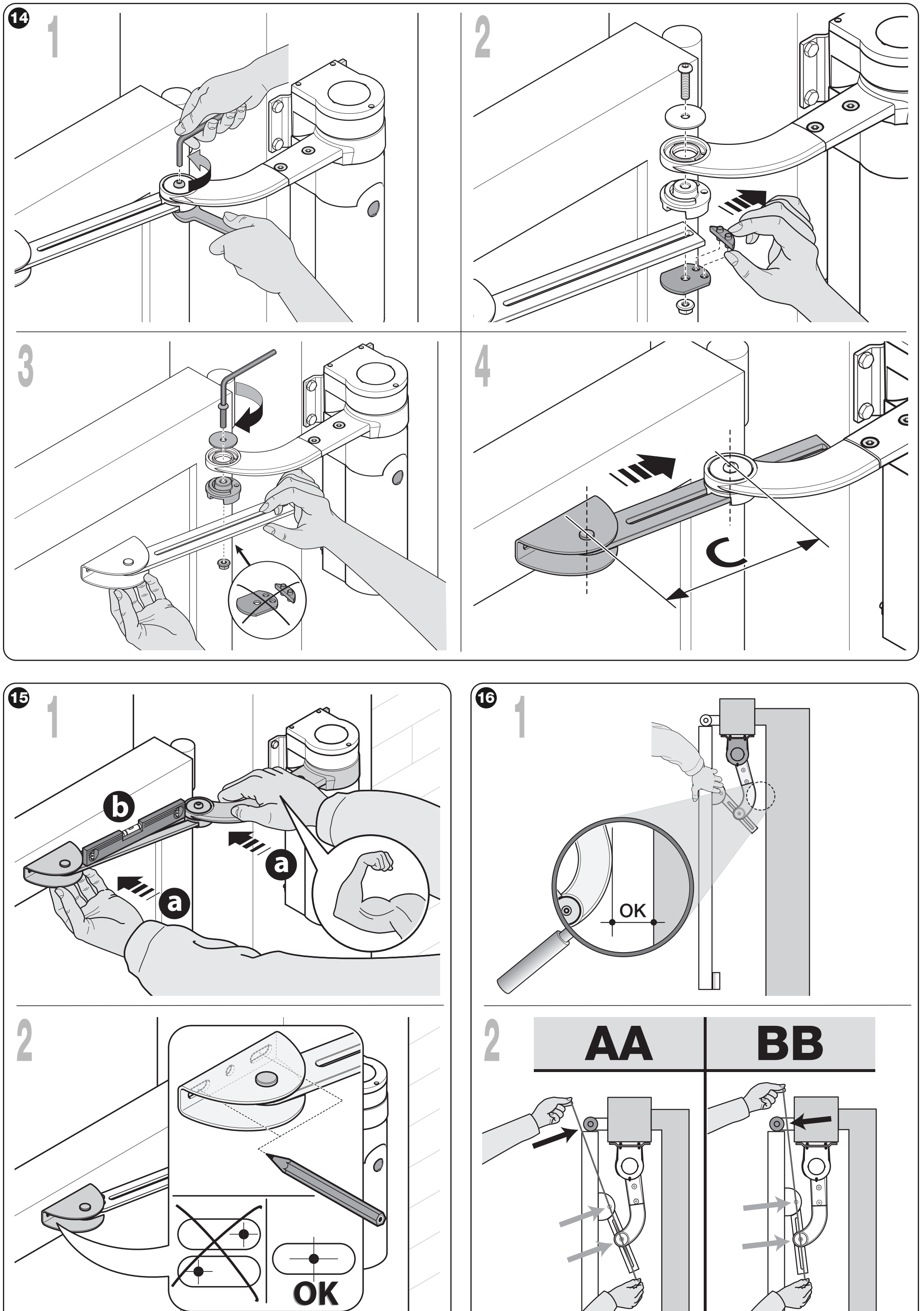

WALKY: C nustatymas ir vyrių ašies patikra padėtyse AA ir BB

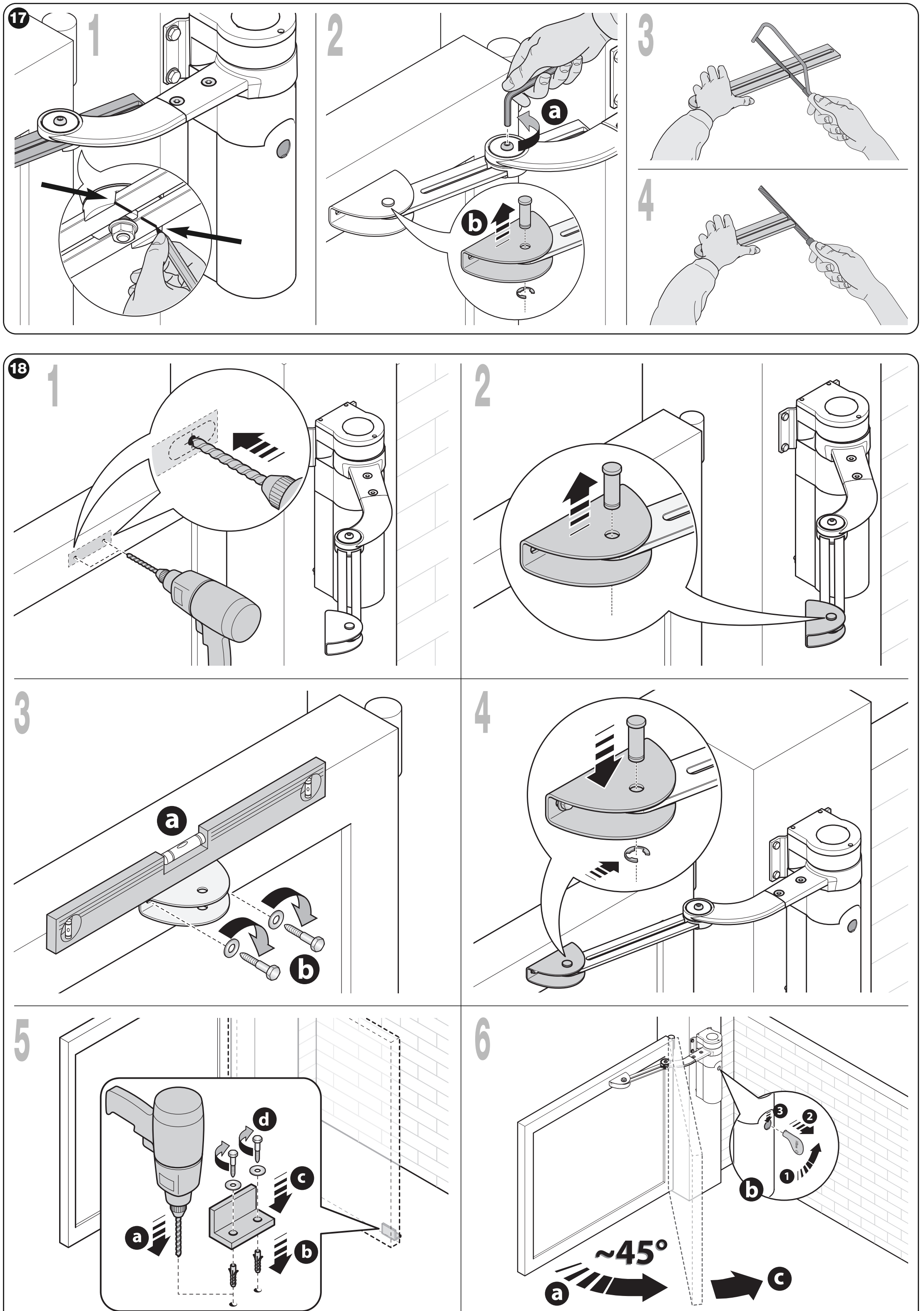

WALKY: svirties sutrumpinimas ir montavimo užbaigimas patikrinus geometriją
WLA1 valdymo bloko prijungimas
Variklyje WL1024C integruotas WLA1 valdymo blokas ir tinklo maitinimo modulis. Atskirkite tinklo ir signalinius kabelius, naudokite kabelių įvores, sandariklius ir visus dangtelio varžtus. Kabeliai neturi trukdyti dangteliui judėti ar uždengti LED indikatorių.
Laidai ir didžiausias jų ilgis
| Laidas | Kabelis / didžiausias ilgis |
|---|---|
| 230 V AC tinklas | 3 × 1,5 mm² / 30 m. Jei ilgis viršija 30 m, naudokite 3 × 2,5 mm² kabelį ir prijunkite apsauginį įžeminimą prie automatikos. |
| ELS elektrinė spyna | 2 × 1 mm² / 6 m. |
| BlueBUS | 2 × 0,5 mm² / 20 m; 20–40 m atstumui naudokite 2 × 1 mm² kabelį. |
| Raktinis jungiklis | 2 kabeliai po 2 × 0,5 mm² / 50 m; galima naudoti vieną 4 × 0,5 mm² kabelį. |
| Antrasis variklis WL1024 | 3 × 1,5 mm² / 6 m. |
| Antena | RG58 / daugiausia 20 m; rekomenduojama mažiau nei 5 m. |
Maitinimas iš tinklo ir įžeminimas
Fazę L ir neutralųjį laidą N prijunkite pagal maitinimo modulio etiketę. Apsauginį laidą PE prijunkite prie pažymėtos įžeminimo jungties. Atjungimo įtaisas turi leisti saugiai atjungti visą automatiką; akumuliatorių atjunkite atskirai.

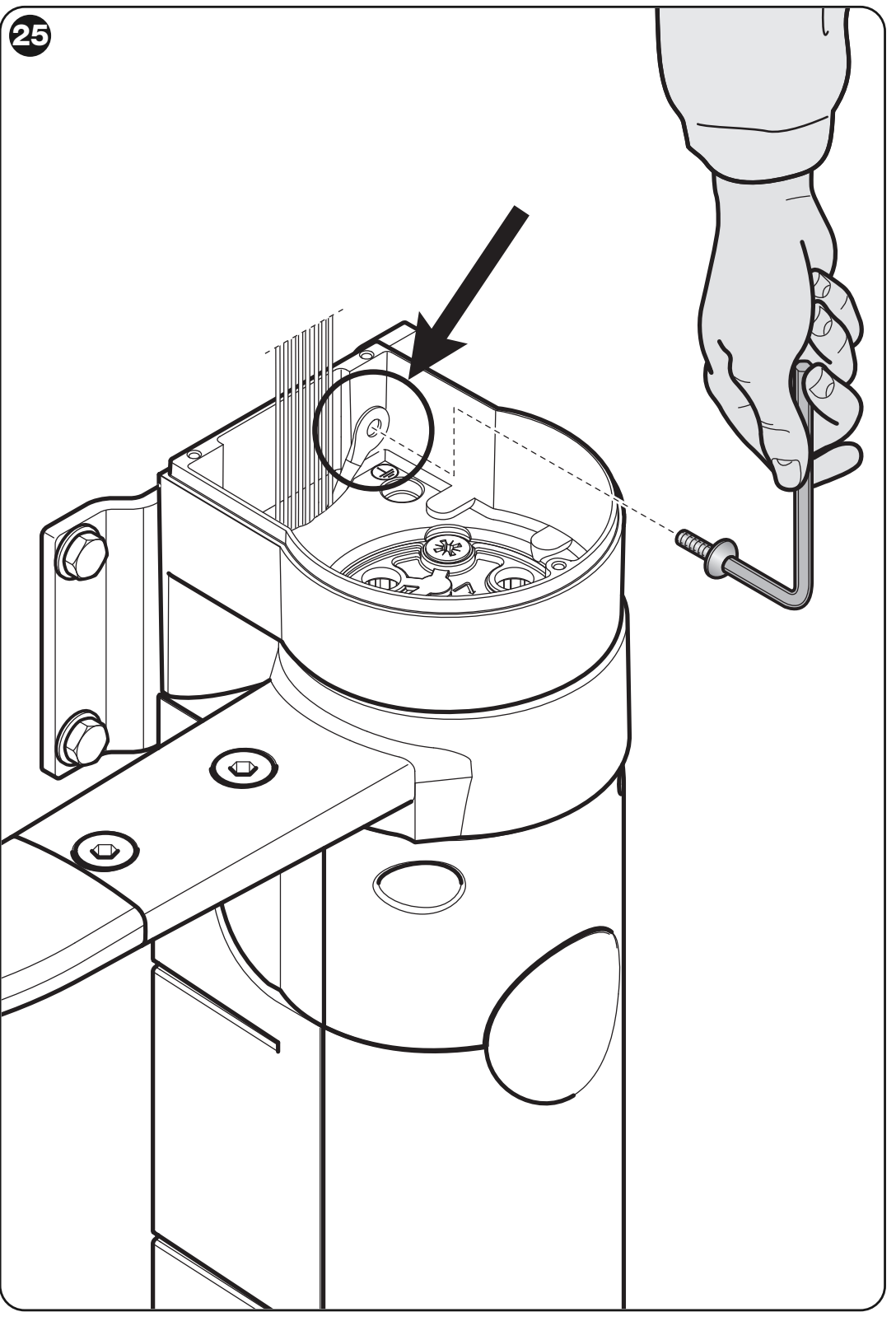

WALKY: prieiga prie maitinimo iš tinklo modulio ir apsauginio įžeminimo
WLA1 plokštės orientacija

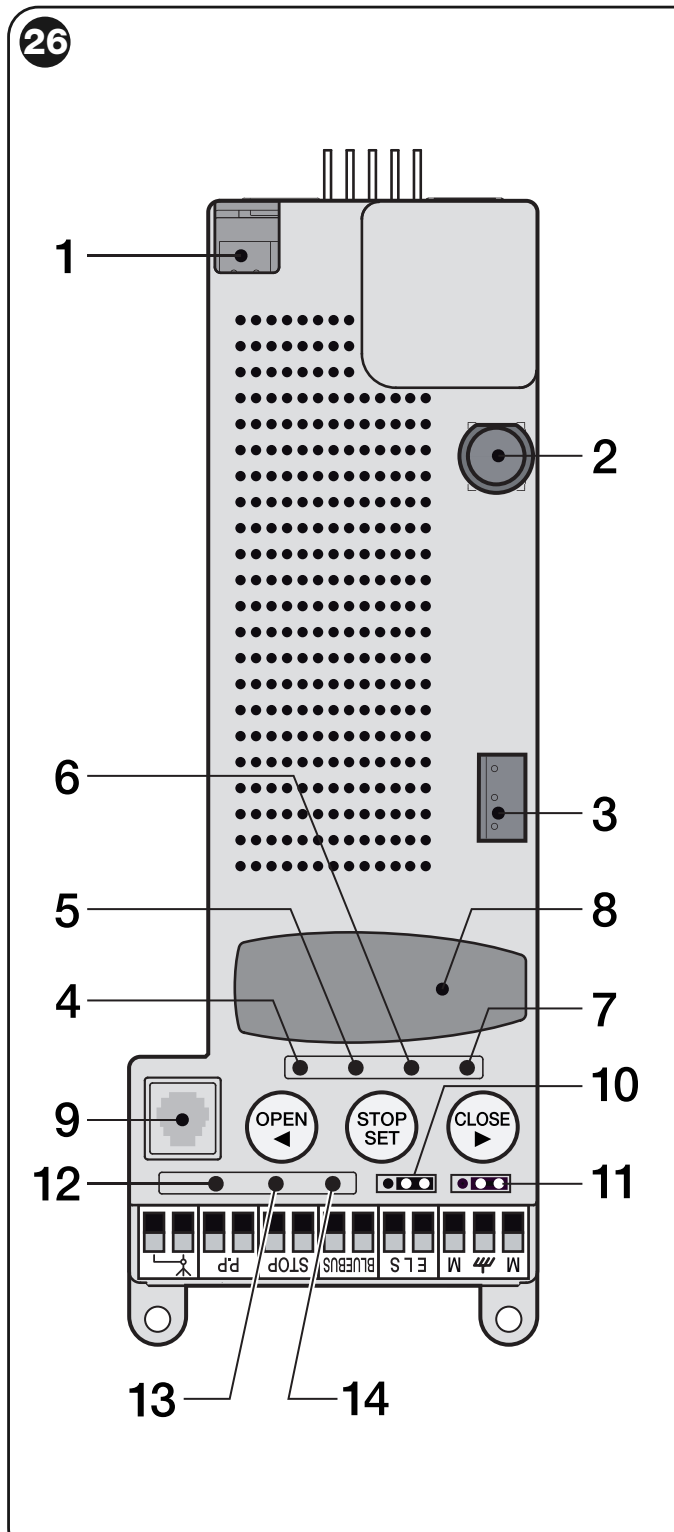

WLA1: jungtys, JA/JB trumpikliai, mygtukai ir LED indikatoriai; numeriai atitinka lentelę
| Numeris paveikslėlyje | Elementas |
|---|---|
| 1 / 2 / 3 | Akumuliatoriaus arba Solemyo jungtis / saugiklis / variklio jungtis. |
| 4 / 5 / 6 / 7 | Programavimo LED indikatoriai L1 / L2 / L3 / L4. |
| 8 / 9 | SM imtuvo lizdas / BusT4 sąsaja. |
| 10 / 11 | JA / JB trumpikliai vartų sąrankai. |
| 12 / 13 / 14 | P.P. / STOP / BlueBUS LED indikatoriai. |
Priedų gnybtai ir poliškumas
| Gnybtas / jungtis | Paskirtis |
|---|---|
| BlueBUS | Dvilaidis suderinamų įrenginių maitinimas ir ryšys, poliškumas nesvarbus. Tai nėra universalus 24 V išėjimas. |
| P.P. | Sausasis NO kontaktas žingsniniam valdymui; pats kontaktas poliškumo neturi. |
| STOP | Išmoktas saugos įėjimas: NO, NC arba 8,2 kΩ. Pasikeitus ramybės būsenai, judėjimas sustoja ir trumpam pakeičia kryptį. |
| Pagalbinis + / − | Pliusas (+) yra pažymėtas kairysis P.P. gnybtas, minusas (−) – pažymėtas kairysis STOP gnybtas, žiūrint pagal toliau pateiktą detalų vaizdą. Maitinant iš tinklo arba „Solemyo“: 18–31 V DC; su PS424 – maždaug 11–14 V DC, bendra srovė ne didesnė kaip 200 mA. Veikia ir budėjimo režimu. |
| ELS | Gamykloje nustatyta elektrinė spyna 12 V AC, maks. 15 VA; kintamoji įtampa neturi teigiamojo ir neigiamojo polių. Kitam režimui nustatyti reikia Oview. |
| FLASH maitinimo modulyje | WLT arba 12 V DC lempa iki 21 W; tam skirta jungtis ir švyturėlio funkcija. Nepainiokite su ELS ar pagalbiniu maitinimu. |
| SM / BusT4 | Įkišamasis imtuvas / techninės priežiūros sąsaja; tai nėra priedų maitinimo gnybtai. |
| Antena | Koaksialinio kabelio signalas ir ekranas; ne maitinimo +/−. |
WLA1: P.P., STOP, BlueBUS, ELS ir antrojo variklio gnybtų detalus vaizdas
WLA1: pagalbinis pliusas ties P.P. ir minusas ties STOP; orientacija pagal detalų vaizdą
Antrasis variklis WL1024
Variklis be valdymo bloko NICE WL1024 prijunkite prie tam skirtos trijų polių variklio gnybtų kaladėlės. Du kraštiniai laidai skirti varikliui, o vidurinis gnybtas su įžeminimo simboliu yra PE, ne minusas. Variklio išėjimo poliškumas keičiasi priklausomai nuo sukimosi krypties; šis išėjimas nėra priedų maitinimo šaltinis. Integruotas variklis prijungiamas jam skirta jungtimi, kurią galima įkišti tik viena teisinga kryptimi. Prieš mokydami nustatykite JA/JB pagal visą sąranką.
BlueBUS fotoelementai ir adresai
NICE EPMB prijunkite lygiagrečiai prie BlueBUS dviem laidais, poliškumas nesvarbus. To paties poros TX ir RX trumpikliai turi būti nustatyti vienodai; kiekvienai porai priskirkite skirtingą adresą. Po kiekvieno pakeitimo pakartokite įrenginių atpažinimą. Relinės fotoelementų poros tiesiogiai prie BlueBUS nejungiamos.
| Adresas | WALKY funkcija |
|---|---|
| FOTO / FOTO II | Poros aktyvios uždarant; sustabdo judėjimą ir pakeičia jo kryptį. |
| FOTO 1 / FOTO 1 II | Poros aktyvios ir atidarant, ir uždarant. |
| FOTO 2 / FOTO 2 II | Poros aktyvios atidarant; sustabdo judėjimą ir pakeičia jo kryptį. |
| FA1 / FA2 | Atidarymo komanda; nepakeičia apsauginių fotoelementų poros. Palaikomų TX ir RX įrenginių trumpiklį A reikia pašalinti. |
| BlueBUS talpa | Daugiausia 15 įrenginių: iki 6 apsauginių porų, 2 poros su atidarymo funkcija ir 4 palaikomi komandų įrenginiai. |
Tikslią trumpiklių padėtį nustatykite pagal EPMB fotoelementų instrukciją pasirinktam adresui. Poros vietą parinkite pagal saugomą zoną; po įrašymo patikrinkite kiekvienos poros veikimą realiai atidarant ir uždarant vartus.

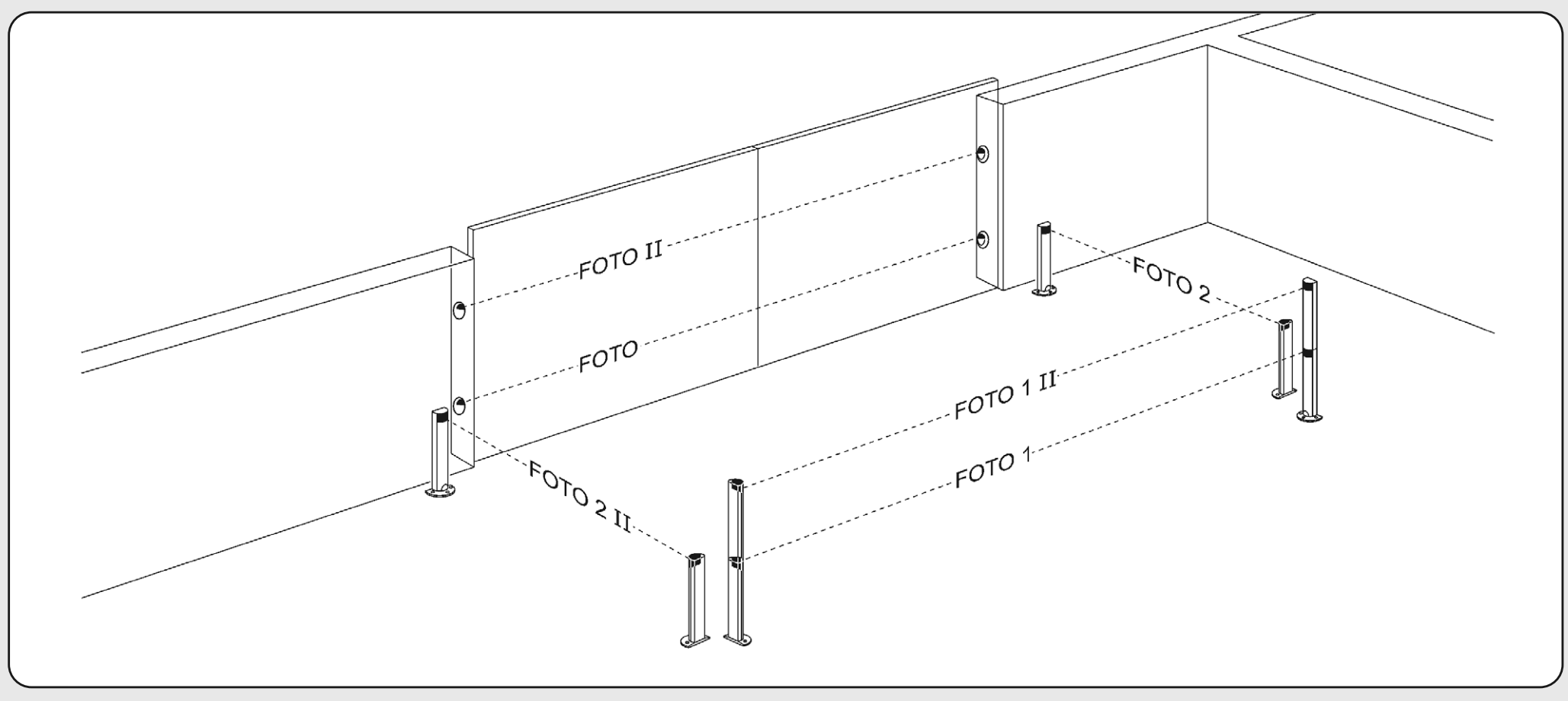

WALKY: FOTO, FOTO II, FOTO 1, FOTO 1 II, FOTO 2 ir FOTO 2 II porų padėtys
WLA1 modelyje FOTO 3 adresas neleidžiamas. Nekopijuokite adresavimo iš kitos pavaros.
STOP saugos įėjimas
NO kontaktai jungiami lygiagrečiai, o NC – nuosekliai. Du palaikomus 8,2 kΩ varžinius įtaisus galima jungti lygiagrečiai; jei jų daugiau, naudojama numatyta kaskadinė jungimo schema su vienu galiniu rezistoriumi. Mišrų NO/NC/varžinį jungimą montuotojas parenka pagal instrukciją. Valdymo blokas ramybės būseną įsimena per mokymo procedūrą; ją pakeitus, reikia išmokyti iš naujo ir patikrinti. Rezistoriumi neišjunkite reikiamos vartų apsaugos.
Įspėjamoji lemputė WLT ir ELS išėjimas
NICE WLT galima įrengti viršutinėje WL1024C dalyje ir prijungti prie tam skirto lizdo Maitinimo modulio FLASH išėjimas. Judant vartams, mirksėjimo režimu lemputė turi mirksėti taip: 0,5 s įjungta / 0,5 s išjungta. WLT taip pat gali veikti kaip lydimasis arba prieblandos apšvietimas; norimą funkciją pasirinkite pagal jo instrukciją.
Jei WLT montuojamas atskirai, ne prie pavaros, jis jungiamas prie ELS, kurio funkciją reikia pakeisti naudojant Oview. Gamyklinis ELS išėjimas skirtas spynai, o ne mirksinčiai lemputei. Nesukite WLT jungties ir nenustatykite poliškumo pagal P.P./STOP.
| Pasirinkta funkcija | Išėjimo elektrinės ribinės vertės |
|---|---|
| Elektrinė spyna | 12 V AC / ne daugiau kaip 15 VA, poliškumas nesvarbus. |
| Mirksinti lemputė | WLT arba 12 V DC lempa / ne daugiau kaip 21 W. |
| Kita lempa arba relė | Esant 24 V DC maitinimo įtampai −30 % / +30 %, maks. 4 W; naudojant PS424, 12 V DC −10 % / +25 %, maks. 4 W. Prieš prijungdami patikrinkite nustatymus ir suderinamumą. |
Atsarginė baterija PS424
NICE PS424 nėra automatiškai komplektuojama su varikliu. Prijunkite ją prie tam skirto lizdo tik baigę montuoti, atlikę mokymo procedūrą ir patikrinę veikimą. Nutrūkus elektros tiekimui, sumažėja pagalbinio išėjimo įtampa. Judesių skaičius priklauso nuo vartų, suvartojamos galios ir baterijos būklės.

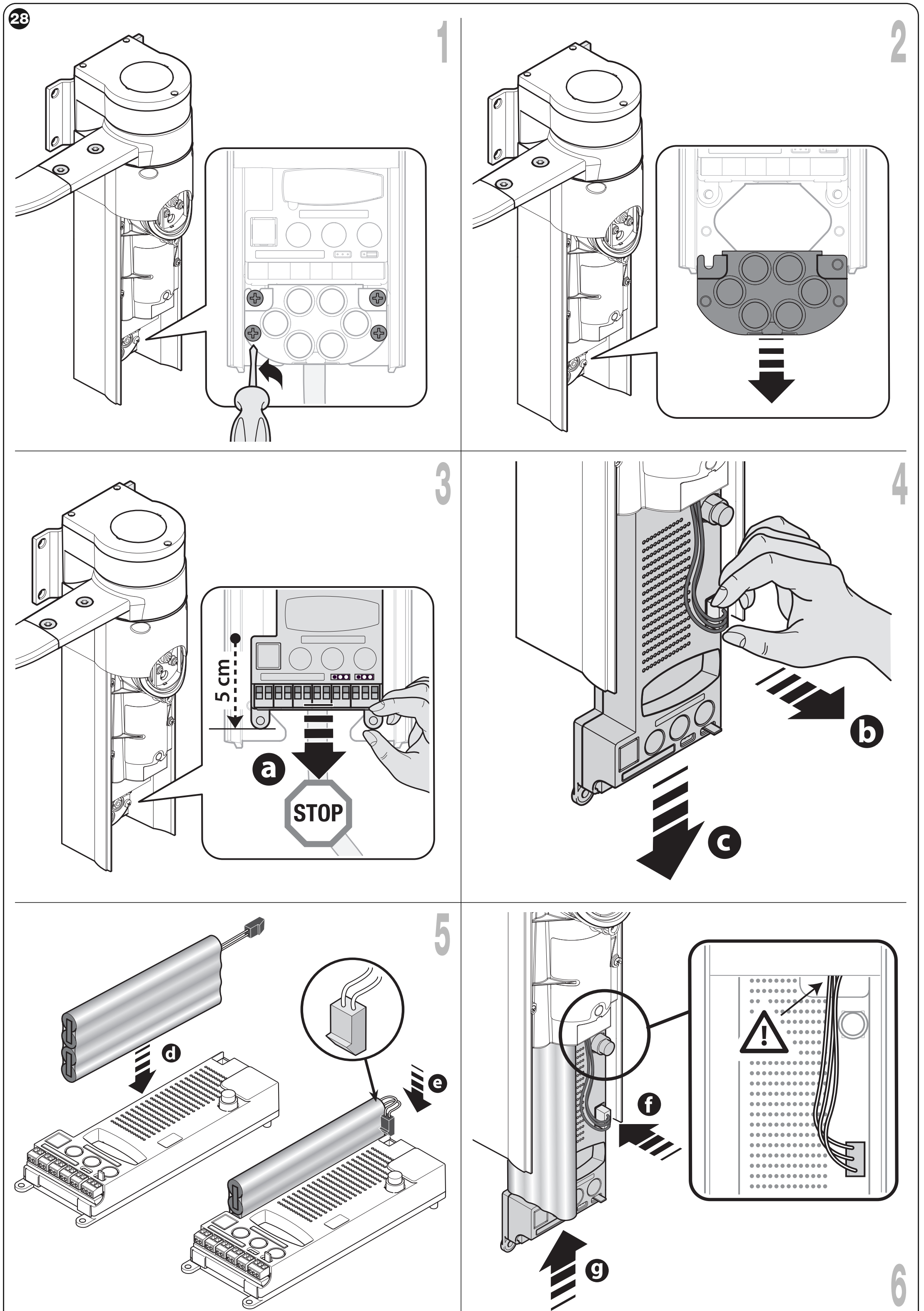

WALKY: įstatomas SM imtuvas ir atsarginės PS424 baterijos montavimas
Solemyo ir techninės priežiūros sąsaja
NICE Solemyo naudoja tą pačią tam skirtą jungtį kaip atsarginis maitinimo šaltinis. Naudojant Solemyo, elektros tinklo maitinimo šaltinis negali būti prijungtas vienu metu. Suvartojimo mažinimą ir saulės energijos sistemą nustatykite pagal sistemos instrukciją. Oview jungiamas prie BusT4; juo galima atlikti papildomus nustatymus ir diagnostiką. BlueBUS budėjimo režimo nustatymas per L4 nėra tas pats, kas „Stand-by All“ funkcija per Oview.
Pirmasis paleidimas ir mokymo procedūra
Apribokite patekimą į vartų zoną. Įjungus maitinimą, BlueBUS turi mirksėti kartą per sekundę, fotodavikliai TX/RX turi rodyti veikimą, o ramybės būsenoje mirksinti lemputė neturi šviesti. Jei būsena netinkama, atjunkite maitinimą ir patikrinkite laidus. Mokymo procedūra nėra saugos patikra.
1. BlueBUS ir STOP mokymas
- Palaikykite nuspaudę OPEN + STOP/SET maždaug 3 s.
- Atleiskite, kai L1 ir L2 pradės greitai mirksėti.
- Palaukite, kol procedūra bus baigta. STOP LED turi šviesti, L1/L2 – užgesti; L3/L4 gali pradėti mirksėti, taip nurodydami, kad reikia atlikti padėčių mokymą.
Mokymo procedūrą atlikite net ir neprijungę priedų. Kartokite procedūrą kiekvieną kartą pridėję arba atjungę įtaisą.
2. JA / JB pagal vartų komplektaciją ir varčių eilę
Prieš mokymo procedūrą pagal iliustraciją pasirinkite tikslią komplektaciją: variklio su valdymo bloku padėtį, vieną arba dvi vartų varčias ir, jei reikia, jų persidengimą. Juodas blokas žymi valdymo bloką, rodyklė – persidengiančią varčią. JA/JB trumpiklius nustatykite tiksliai pagal atitinkamą eilutę; nesirinkite padėties vien pagal žymą „kairysis variklis“, neatsižvelgę į iliustracijos orientaciją.

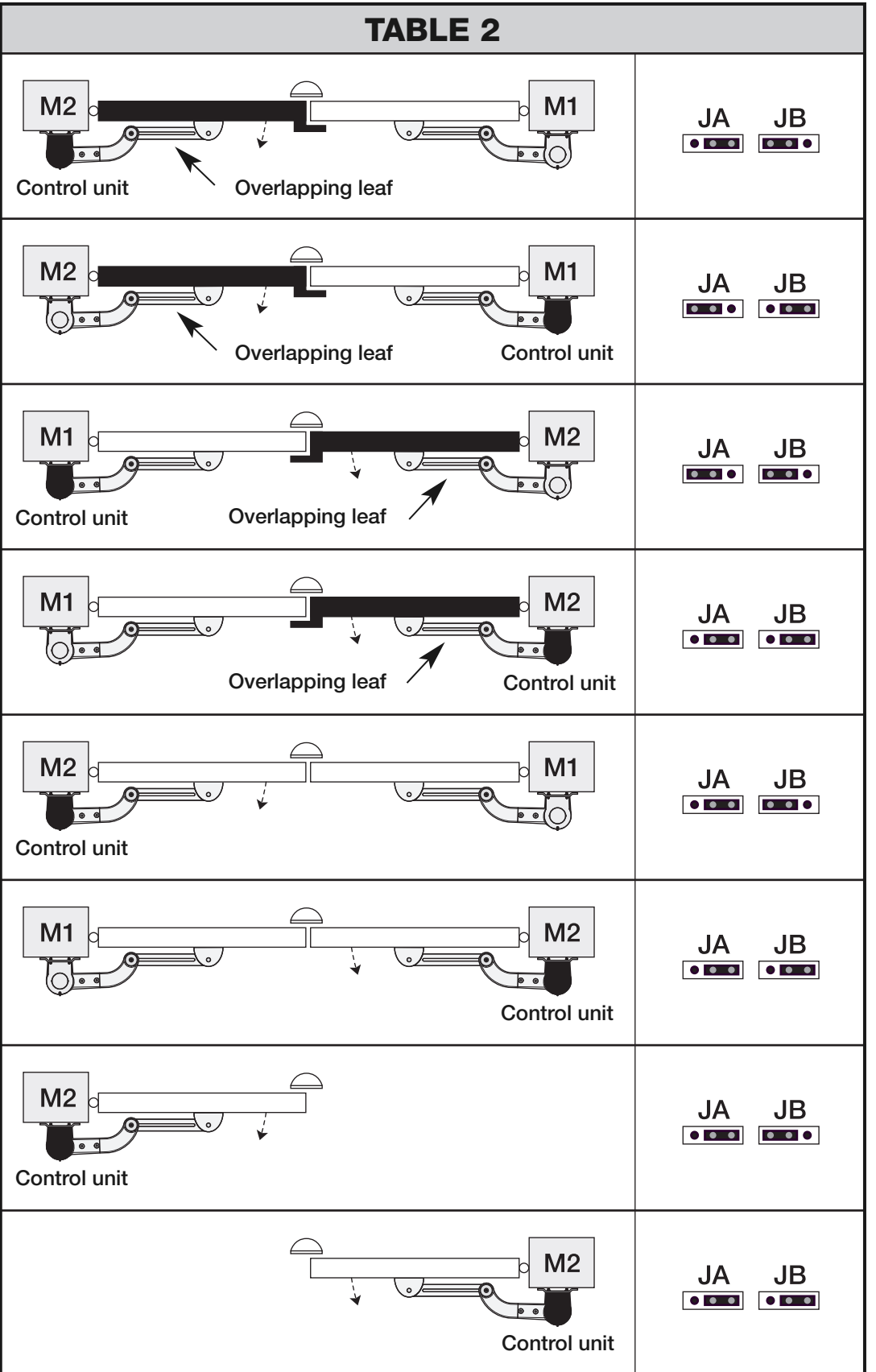

WALKY: aštuonios vartų komplektacijos ir atitinkamos JA bei JB trumpiklių padėtys
3. Mechaninių ribotuvų mokymas
- Patikrinkite, ar atidarymo ir uždarymo padėtyse įrengti tvirti ribotuvai. Atblokuokite variklius, pastatykite varčias maždaug į eigos vidurį ir vėl užblokuokite.
- Palaikykite nuspaudę STOP/SET + CLOSE maždaug 3 s; atleiskite, kai L3/L4 pradės greitai mirksėti.
- Stebėkite seką: lėtai užsidaro M1, lėtai užsidaro M2, lėtai atsidaro M2 ir M1, abi varčios visiškai užsidaro greitai. Jei naudojamas vienas variklis, atliekama atitinkama vienos varčios seka.
- Jei pirmasis judesys nėra uždarymas arba pirmiausia neužsidaro M1, sustabdykite paspausdami bet kurį mygtuką. Atjungę maitinimą patikrinkite JA/JB trumpiklius ir, jei reikia, pakeiskite WL1024 variklio laidų poliškumą.
- Sėkmingą procedūros pabaigą patvirtina užgesusios L3/L4 lemputės. Jei suveikia fotodaviklis, duodama komanda arba suveikia kitas įtaisas, mokymo procedūra nutraukiama ir ją reikia kartoti nuo pradžių.
Tada kelis kartus visiškai atidarykite ir uždarykite vartus. Patikrinkite pajudėjimą, įprastą greitį, sulėtinimą, sustojimą ties ribotuvais ir saugos bandymus.
WLA1 programavimas – keturi šviesos diodai L1–L4
OPEN atidaro, CLOSE uždaro, o STOP/SET sustabdo vartus; nustatymų režime OPEN/CLOSE parenka LED. Pakeitus jėgą arba greitį, reikia iš naujo patikrinti vartų judėjimą ir smūgio jėgas. Nekompensuokite vyrių gedimo didindami jėgą.
I lygis – įjungimo / išjungimo funkcijos
- Palaikykite STOP/SET nuspaudę maždaug 3 s ir atleiskite, kai pradės mirksėti L1.
- OPEN/CLOSE mygtukais pasirinkite funkcijos LED.
- Trumpai paspauskite SET. Trumpas mirksėjimas reiškia OFF, ilgas – ON.
- Jei 10 s nepaspaudžiamas joks mygtukas, režimas išjungiamas, o pakeitimai išsaugomi.
| LED – funkcija | Veikimas ir gamyklinė būsena |
|---|---|
| L1 – automatinis uždarymas | ON: po atidarymo vartai uždaromi praėjus II/L1 nustatytam laikui. OFF: laukiama komandos. Gamyklinis nustatymas – OFF. |
| L2 – uždarymas suveikus fotodavikliui | ON: fotodavikliui suveikus atidarant arba uždarant vartus, pauzė sutrumpinama iki 5 s. Jei automatinis uždarymas buvo išjungtas, o fotodaviklis suveikia vartams užsidarant, po užprogramuotos pauzės pradedamas uždarymas. OFF: ši funkcija nenaudojama. Gamyklinis nustatymas – OFF. |
| L3 – visada uždaryti | ON: atkūrus maitinimą, atviri vartai uždaromi po 5 s įspėjamojo mirksėjimo. OFF: atkūrus elektros tiekimą, vartai lieka buvusioje padėtyje. Gamyklinis nustatymas – OFF. |
| L4 – BlueBUS budėjimo režimas | ON: praėjus minutei po judėjimo, BlueBUS ir įprastos LED lemputės išjungiamos; BlueBUS mirksi lėtai. Nauja komanda atkuria veikimą su trumpu uždelsimu. OFF: energiją taupantis režimas netaikomas. Gamyklinis nustatymas – OFF. |
II lygis – reguliuojami parametrai
- Palaikykite SET nuspaudę maždaug 3 s, atleiskite, kai pradės mirksėti L1, tada OPEN/CLOSE mygtukais pasirinkite parametro įvesties LED.
- Palaikykite SET nuspaudę ir maždaug po 3 s palaukite, kol įsižiebs esamą vertę rodantis LED.
- Laikydami nuspaudę SET, pasirinkite OPEN/CLOSE reikšmę.
- Atleiskite SET ir palaukite 10 s. Paryškintos reikšmės yra gamykliniai nustatymai.
| Įvesties LED – pavadinimas ir aprašymas | LED nustatymai – reikšmė |
|---|---|
| L1 – pauzės trukmė Galioja, kai automatinis uždarymas įjungtas (ON). | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – P.P. žingsninis valdymas Įvesties ir radijo komandų seka. | L1 – Atidaryti – sustabdyti – uždaryti – sustabdyti L2 – Atidaryti – sustabdyti – uždaryti – atidaryti L3 – Atidaryti – uždaryti – atidaryti – uždaryti L4 – daugiabučio režimas |
| L3 – variklių greitis Įprasto judėjimo greitis. Pakeitę nustatymą, patikrinkite judėjimą ir saugą. | L1 – lėtas L2 – vidutinis L3 – greitas L4 – labai greitas |
| L4 – variklių jėga Nustato abiejų variklių jėgą; pakeitę nustatymą, išmatuokite smūgio jėgas. | L1 – 1 lygis – mažiausias L2 – 2 lygis L3 – 3 lygis L4 – 4 lygis – didžiausias |
Daugiabučio režimu II/L2 → L4 atidarant ignoruojamos P.P. ir Atidaryti komandos; komanda Uždaryti pakeičia judėjimo kryptį. Uždarant P.P. ir Atidaryti komandos pakeičia judėjimo kryptį į atidarymo, o Uždaryti komanda ignoruojama. Nepainiokite parametro įvesties LED su nustatytos reikšmės LED.
Imtuvas ir nuotolinio valdymo pultai
Radijo imtuvas įstatomas į lizdą SM kai atjungtas elektros tinklas ir akumuliatorius. Prieš susiedami patikrinkite įmontuoto imtuvo tipą ir pulto kodavimą. Atskiro variklio ir komplekto įranga gali skirtis.
Skirta NICE OXIBD pasirinkite suderinamą pultą, pavyzdžiui, NICE MYGO4. Esami SMXI arba OXI imtuvai gali naudoti kitokį kodavimą. Vienodo 433,92 MHz dažnio nepakanka.
| Režimas | Komandos |
|---|---|
| 1 režimas | Išvestis 1 – žingsninis valdymas; 2 – dalinis atidarymas 1; 3 – atidarymas; 4 – uždarymas. |
| 2 režimas | Vienas mygtukas išsaugomas pasirinktai palaikomai komandai. Išplėstinėms komandoms reikia suderinamo imtuvo. |
Pultų susiejimą, mygtuko ir radijo atminties ištrynimą atlikite pagal įmontuoto OXIBD imtuvo instrukciją. WLA1 atstatymas neatstoja į lizdą įstatomo imtuvo radijo atminties. OXIBD anteną prijunkite pagal jo antenos jungtį.
Diagnostika – ką patikrinti gedimo atveju
Švyturėlis po 1 s pertraukos pakartoja trumpą blyksnių seką. Suskaičiuokite vienos sekos blyksnius ir tik tada ieškokite priežasties. Neatjunkite saugos įtaiso jį sujungdami trumpikliu.
| Blyksniai | Priežastis ir sprendimas |
|---|---|
| 1 | BlueBUS neatitinka išmoktos būsenos. Patikrinkite kabelius, įrenginius ir adresus; pakeitę nustatymą, pakartokite įsiminimo procedūrą. |
| 2 | Fotoelementas blokuoja judėjimą: pašalinkite kliūtį, nuvalykite ir sulygiuokite optiką. |
| 3 | Padidėjęs pasipriešinimas arba suveikęs jėgos ribotuvas: patikrinkite vyrius, svirtį ir laisvą judėjimo kelią; patikrinkite jėgas. |
| 4 | Pasikeitė STOP būsena: patikrinkite saugos įtaisą ir jungimą. |
| 5 | Vidinių parametrų klaida: palaukite bent 30 s ir pabandykite duoti komandą; jei klaida išlieka, atjunkite maitinimą ir kreipkitės į specialistą. |
| 6 | Viršytas judėjimų skaičius: palaukite kelias minutes, kol bus panaikintas veikimo ribojimas. |
| 7 | Elektros gedimas: palaukite bent 30 s; jei gedimas išlieka, specialistas atjungs visus maitinimo šaltinius ir patikrins plokštę bei kabelius. |
| 8 | Nuolatinė komanda blokuoja kitą komandą: patikrinkite, ar neužstrigęs jungiklis arba P.P. laiko relės kontaktas. |
| 9 | Automatika užblokuota elektroniniu būdu: reikia atblokavimo komandos; tai nėra mechaninis atblokavimas raktu. |
| LED būsena ramybės režimu | Reikšmė |
|---|---|
| BlueBUS – 1 kartą per sekundę | Įprastas veikimas; 2 greiti blyksniai patvirtina įvesties pasikeitimą arba gautą komandą. |
| BlueBUS nešviečia / šviečia nuolat | Patikrinkite maitinimą, saugiklį ir valdymo bloką; budėjimo režimu indikacija keičiasi. |
| STOP šviečia | Išmokta saugos įvestis yra ramybės būsenoje. |
| STOP nešviečia | Patikrinkite saugos įvestį; jos būsena neatitinka išmoktosios. |
| L1 + L2 lėtai mirksi | Reikia išmokyti įrenginius. |
| L3 + L4 lėtai mirksi | Reikia išmokyti galines padėtis. |
Avarinis judėjimas laikant nuspaustą valdymo mygtuką
Sugedus saugos įtaisui, pirmiausia naudokite rankinį atblokavimą. Montuotojas, prižiūrimas, gali naudoti valdymą laikant nuspaustą mygtuką: duoda komandą, per 3 s ją pakartoja ir laiko mygtuką nuspaustą; maždaug po 2 s vartai juda tik tol, kol mygtukas laikomas nuspaustas. Teritorija turi būti laisva, o vartai – visi matomi. Tai nepakeičia saugos įtaiso remonto.
Rankinis atblokavimas dingus elektrai
Atblokuokite tik stovinčius vartus. Esant mechaniniam gedimui, pavojingam judėjimui ar stipriam vėjui, pirmiausia saugiai užfiksuokite vartų varčią.
- Pakelkite atblokavimo dangtelį ir įkiškite raktą.
- Pasukite raktą beveik vieną pilną apsisukimą pagal laikrodžio rodyklę. Varčią galima stumti rankomis.
- Norėdami užfiksuoti, pasukite raktą prieš laikrodžio rodyklę ir švelniai pastumkite varčią, kol mechanizmas užsifiksuos.
- Ištraukite raktą. Pasukite atblokavimo diską 90° prieš laikrodžio rodyklę, kad anga būtų uždengta, ir uždarykite dangtelį.
WALKY: A – atblokavimas raktu; B – pavaros pakartotinis užrakinimas
WLA1 atminties ištrynimas
Atstačius nustatymus, atkuriami gamykliniai nustatymai ir ištrinami įrenginio išmokti duomenys. Kai vartai stovi, laikykite nuspaudę OPEN + CLOSE, kol pradės mirksėti L1 ir L2. Tada iš naujo atlikite įrenginių ir mechaninių atramų mokymo procedūrą bei saugos bandymus. Įkišamo radijo imtuvo atmintis ištrinama atskira imtuvo procedūra.
Vartų bandymai prieš perdavimą
- Kai pavara atblokuota, patikrinkite visą vartų varčią: ji turi judėti sklandžiai ranka, naudojant mažesnę nei 390 N jėgą, o paleista turi likti vietoje. Šis bandymas nėra variklio sukimo momento ar leistinos smūgio jėgos matavimas.
- Patikrinkite inkarus, laikiklius, varžtus, kaiščius, fiksatorius ir abi mechanines atramas. Užfiksuokite variklius.
- Išbandykite atidarymą, uždarymą ir STOP funkciją visais valdymo įtaisais, įskaitant varčių seką ir persidengimą.
- Kiekvieną fotoelementą ir jautrųjį kraštą atskirai išbandykite abiem judėjimo kryptimis; patikrinkite, kaip iš tikrųjų reaguoja vartai.
- Smūgio jėgas montuotojas išmatuoja matavimo prietaisu. Pakeitus jėgą, greitį ar geometriją, bandymą reikia pakartoti.
- Sėkmingai atlikę bandymus, perduokite paženklintus vartus kartu su atblokavimo instrukcijomis ir techninės priežiūros planu. Neikite tarp judančių vartų varčių.
Techninė priežiūra ir saugus naudojimas
Patikrą atlikite ne rečiau kaip kas 6 mėnesius arba po 20 000 manevrų, atsižvelgiant į tai, kas įvyksta anksčiau. Prieš atlikdami darbus, atjunkite maitinimą iš tinklo ir atjunkite PS424 arba Solemyo. Patikrinkite, ar nėra korozijos, ar tvirtinimai patikimi, ar neatsirado jungčių laisvumo, ir apžiūrėkite kaiščius, atramas, kabelius bei atblokavimo mechanizmą. Nuvalykite ir išbandykite fotoelementus; po techninės priežiūros pakartokite saugos bandymus.
Nedidinkite jėgos, kad sutaisytumėte variklį. Gedimo atveju nebenaudokite automatinio režimo ir kreipkitės į techninės priežiūros tarnybą. Variklį, elektroniką ir akumuliatorių pristatykite į atitinkamą atliekų surinkimo vietą, nemeskite į mišriąsias buitines atliekas.
WALKY WL1024C techniniai duomenys
| Parametras | Vertė |
|---|---|
| Variklis / valdymas | 24 V DC / integruota WLA1. |
| WL1024C maitinimas iš tinklo | 230 V AC, +10 % / −15 %, 50/60 Hz. |
| Vardinė galia iš tinklo | 120 W. |
| Greitis | Be apkrovos 0,20–0,30 rad/s; esant vardiniam sukimo momentui 0,16–0,24 rad/s. Ne metrai per sekundę. |
| Varčios ribos | Iki 1,8 m / 180 kg pagal bendrąją diagramą; didžiausias aukštis – 2 m. |
| Darbo režimas | 100 pilnų ciklų per dieną; maždaug 50 ciklų per valandą ir nepertraukiamas veikimas apie 10 min. |
| BlueBUS | Daugiausia 15 įrenginių; jungti galima neatsižvelgiant į poliškumą. |
| Pagalbinis maitinimas | Daugiausia 200 mA; P.P./STOP įtampa ir poliškumas. |
| Apsaugos klasė / temperatūra | IP44, jei korpusas nepažeistas ir uždarytas; nuo −20 iki +50 °C. Esant žemai temperatūrai, našumas mažėja. |
| Matmenys / svoris | Apytiksliai 90 × 125 × 385 mm / 4,8 kg. |
| Atsarginis / saulės maitinimas | NICE PS424 / NICE Solemyo pagal pasirinktą maitinimo šaltinį. |

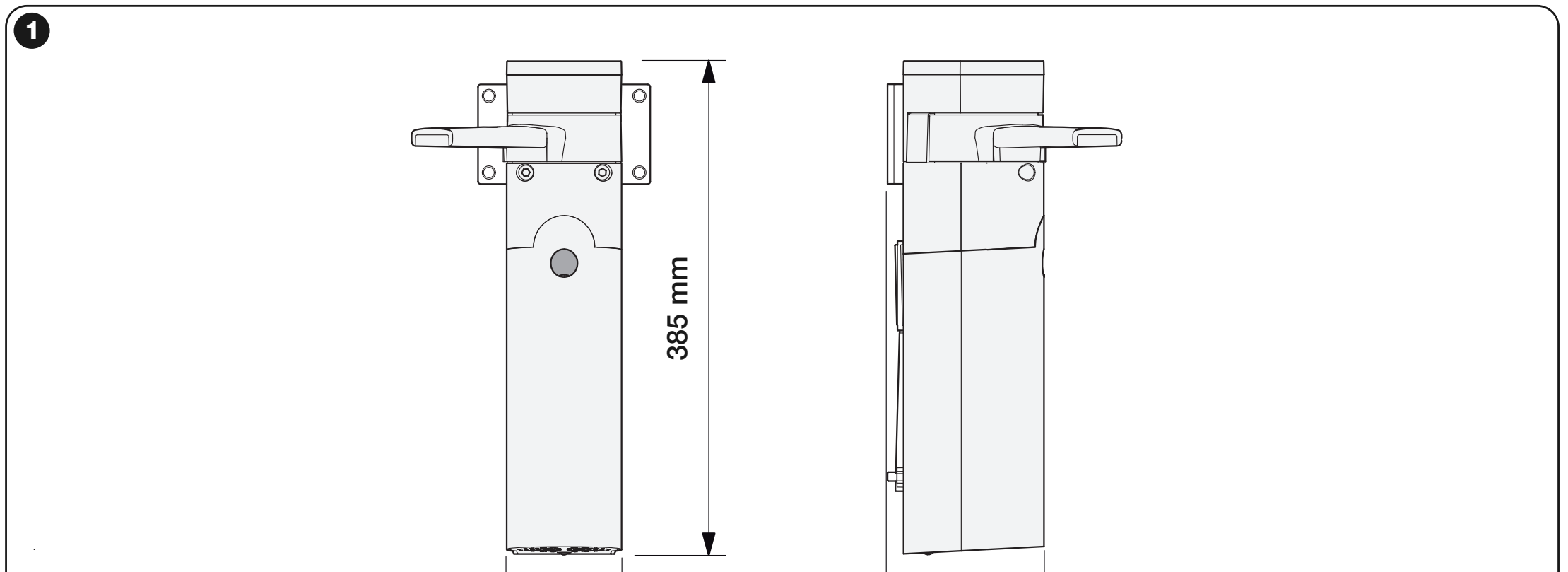

WALKY matmenys ir lankstinės svirties padėtis; brėžinio matmenys pateikti mm
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
