NICE Wingo WG2024 – atskira pavara varstomiems vartams, skirta iki 2 m ilgio ir 400 kg svorio vartų sąvarai
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
148,67 € su PVM
| Svoris |
|---|
| 6,00 kg |
Produkto aprašymas NICE Wingo WG2024 – atskira pavara varstomiems vartams, skirta iki 2 m ilgio ir 400 kg svorio vartų sąvarai
| Greitoji navigacija šiame puslapyje: | ||
|---|---|---|
| Pavaros komplekte yra… | Alternatyvios pavaros… | Rinkiniai su nuolaida… |
| Suderinami priedai… | Vadovas… | Pasirinkimas, ribos, eksploatavimo trukmė… |
| Montavimas… | Nuotraukų galerija… | Rankinis atblokavimas… |
| Techninės savybės… | Klauskite apie viską… | Galinio tvirtinimo laikiklio montavimas... Laikiklių matmenys |
Pavara NICE Wingo WG2024 skirta automatizuoti varstomiesiems vartams iki varčios ilgio 2 m ir svorio iki 400 kg. Pavara yra negrįžtamoji; jos korpusas sudarytas iš dviejų slėginiu būdu lieto aliuminio dalių ir padengtas atmosferos poveikiui atsparia poliesterine danga. Visos vidinės judančios dalys pagamintos iš plieno, lengvųjų lydinių ir technopolimerų. Kreipiamoji veržlė pagaminta iš bronzos, kad būtų užtikrintas tvirtumas ir tylus veikimas. Paleidimo kondensatorius įmontuotas pavaros viduje, kad montavimas būtų kuo paprastesnis. Pavarų matmenys yra suderinami su ankstesnės serijos Moby ir Pluto Italijos gamintojo NICE gaminiais – visi tvirtinimo matmenys ir kaiščių skersmenys yra vienodi. Pavaroje naudojama 24V, todėl ji geriau tinka dažnai naudojamoms vartų sistemoms nei 230V versija, tačiau, priešingai, ji netinka vėjuotoms vietovėms, ypač kai vartai turi akliną užpildą.
Valdymo blokas MCA2R30 valdymo bloke MC424LR30 leidžia paprastai programuoti, automatiškai nustatyti galines padėtis, automatiškai diagnozuoti gedimus, nustatyti pauzės trukmę automatinio uždarymo režimu, įjungti pėsčiųjų praėjimą, sulėtinti judėjimą prieš galines padėtis, aptikti susidūrimą su kliūtimi ir prireikus naudoti avarinį maitinimą su PS124 atsarginiu maitinimo šaltiniu, taip pat prijungti visų tipų pavaros apsaugines briaunas ir naudotis daugeliu kitų funkcijų.
Wingo pavaros Wingo yra geras kainos ir kokybės santykio pasirinkimas varstomųjų vartų automatizavimui privačioje ir lengvosios pramonės aplinkoje. Visa Wingo serija yra patikima ir veikia tyliai. Išsamios techninės savybės ». Atsisiųsti vadovą ».

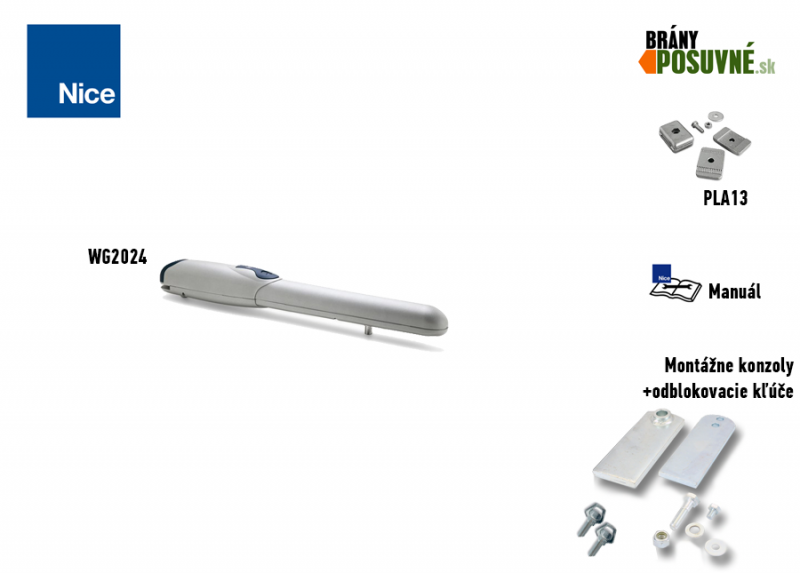

| Pavaros komplekte yra: | Kodas | |||
|---|---|---|---|---|
 |
1 × | NICE Wingo WG2024 pavara |
WG2024 |
|
|
Elektromechaninė NICE Wingo WG2024 pavara skirta vartų varčiai, kurios svoris siekia iki 400 kg, o ilgis – iki 2m. |
||||
 |

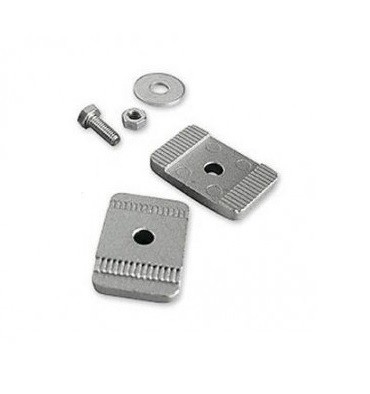

1 × | Vidinis mechaninis atidarymo ribotuvas | PLA13 | |
|
Naudojant šį elementą, nereikia išorinių į žemę montuojamų ribotuvų. Nustatymo instrukcija. |
||||
 |
2 × | Atblokavimo raktas | CM-B | |
|
Nutrūkus elektros tiekimui, juo atblokuojama pavara, kad vartus būtų galima stumti arba traukti rankomis. |
||||
 |
1 × | Priekinis privirinamas laikiklis | PMDSMAR04.4610 | |
|
Jis privirinamas prie tvirtosios vartų varčios dalies; atkreipkite dėmesį, kad montuojamas kitame aukštyje nei galinis laikiklis. Alternatyvus prisukamas laikiklis yra PLA8. |
||||
 |
1 × | Priekinio laikiklio kaištis | R8.5120 Poveržlė V8X10.5102 Kaištis |
|
|
Skirtas pavaros priekiui pritvirtinti prie priekinio laikiklio. |
||||
 |
1 × | Galinis privirinamas laikiklis | PMDSMP2.4610 | |
|
Privirinamas prie montavimo srieginės plokštės arba plieninio stulpelio. Dėmesio: montuojamas kitame aukštyje nei priekinis laikiklis. Alternatyvus pailgintas laikiklis yra PLA6. |
||||
 |

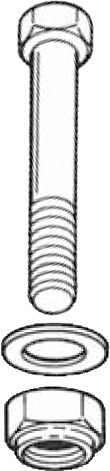

2 × | Galinio laikiklio kaištis | D10.5110 Veržlė R10.5120 Poveržlė V10X40.5101 Kaištis |
|
|
Skirtas pavaros galinei daliai pritvirtinti prie galinio laikiklio. |
||||
 |
1 × | NICE Wingo WG2024 montavimo instrukcija | Atsisiųsti | |
|
Montavimo instrukcija, padedanti tinkamai įrengti: joje pateikiamos iliustracinės laidų prijungimo schemos, programavimo instrukcijos ir Nuotolinio valdymo pultų susiejimas. |
||||
Svarbi pastaba: Ši pavara yra atskiras įrenginys, t. y. pati savaime neveiks. Šią pavarą e. parduotuvėje siūlome atskirai, kad galėtumėte susikomplektuoti automatiką pagal savo poreikius. Prie pavaros turite įsigyti bent valdymo bloką (NICE Moonclever MC424LR10), o prireikus – ir kitų priedų. Jei dar neturite tikslaus sprendimo, pirmiausia peržiūrėkite mūsų specialios kainos iš anksto sukomplektuotus rinkinius.
(Ar ši pavara man tinka?)
Palyginkite su kitomis pavaromis:
| « Silpnesnė pavara | Alternatyvi pavara | Galingesnė pavara » | |||||
|---|---|---|---|---|---|---|---|
|
Netinka. |
230 V NICE Wingo pavara:
Kainos pasiūlymas ir pristatymas pagal užsakymą. |
|
Specialios kainos rinkiniai su pavara NICE Wingo WG2024:
| Vienos varčios vartų rinkinys » | Dvivėrių vartų rinkinys » |
|---|---|
|
Wingo pavara vartams iki 400 kg / 2 m, valdymo blokas, nuotolinio valdymo pultas, imtuvas. |
2 × Wingo pavaros vartams iki 400 kg / 2 m, valdymo blokas, nuotolinio valdymo pultas, imtuvas. |
| Vienos varčios vartų rinkinys su fotoelementais » | Dvivėrių vartų rinkinys su fotoelementais » |
|
Wingo pavara vartams iki 400 kg / 2 m, valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai, įspėjamoji lempa, raktinis jungiklis. |
2 × Wingo pavaros vartams iki 400 kg / 2 m, valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai, įspėjamoji lempa, raktinis jungiklis. |
| Vienos varčios vartų rinkinys su priedais » | Dvivėrių vartų rinkinys su priedais » |
|
Wingo pavara vartams iki 400 kg / 2 m, valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai, įspėjamoji lempa, raktinis jungiklis. |
2 × Wingo pavaros vartams iki 400 kg / 2 m, valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai, įspėjamoji lempa, raktinis jungiklis. |
Su NICE Wingo WG2024 pavara suderinami priedai
Taip pat rekomenduojame prie pavaros įsigyti suderinamų pasirenkamų priedų:
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Pavaros valdymo elektronika. | |
| Signalinė lemputė | Mirksėdama signalizuoja apie vartų judėjimą – tinka vietose, kur prastas matomumas išvažiuojant. Taip pat turi anteną – nuotolinio valdymo pultelio veikimo nuotolis didesnis. |
Arba visos signalinės lemputės su 12V-24V maitinimu, pagamintos kitų gamintojų. |
| Fotoelementai | Uždarant aptinka kliūtį ir sustabdo judėjimą – vartai neatsitrenks į automobilį ar žmones. | |
| Siųstuvas | Vartams valdyti nuotoliniu būdu. | |
| Imtuvas |
Vartams valdyti nuotoliniu būdu. Valdymo bloke MCA2R30 imtuvas jau yra įmontuotas. Šie papildomi imtuvai yra pasirenkami. |
|
| Antena |
Geresniam pultelio veikimo nuotoliui. |
|
| Klaviatūra |
Jei pamirštumėte nuotolinio valdymo pultelį arba pas jus dažnai atvyksta daug transporto priemonių ar žmonių ir nenorite kiekvienam duoti pultelio ar atskirai atidaryti vartų. |
|
| Raktinis jungiklis |
Vartams valdyti raktu per jungiklį, kabeliu prijungtą prie pavaros bet kurioje pasirinktoje vietoje. |
|
| Kortelių skaitytuvai |
Pavaros valdymas pridedant kortelę arba pakabuką prie kortelių skaitytuvo. |
|
| Elektrinės spynos |
Apsauginės elektrinės spynos sinchronizuojamos su pavara per valdymo bloką. Pateikus pavaros valdymo komandą, pirmiausia atrakinama elektrinė spyna ir tik tada pradedami atidaryti vartai; vartams užsidarius spyna vėl užrakinama. Jos būtinos, kai vartų varčios ilgis viršija 3,5 m. |
|
| Atsarginis maitinimo šaltinis |
Atsarginis energijos šaltinis. |
NICE Wingo WG2024 pavaros instrukcija
NICE pavaros instrukcija Wingo WG2024 atsisiųsti čia:
NICE Wingo WG2024 pavaros instrukcija
Pavaros pasirinkimas – ar pavara NICE Wingo WG2024 tinka mano vartams?
|
|

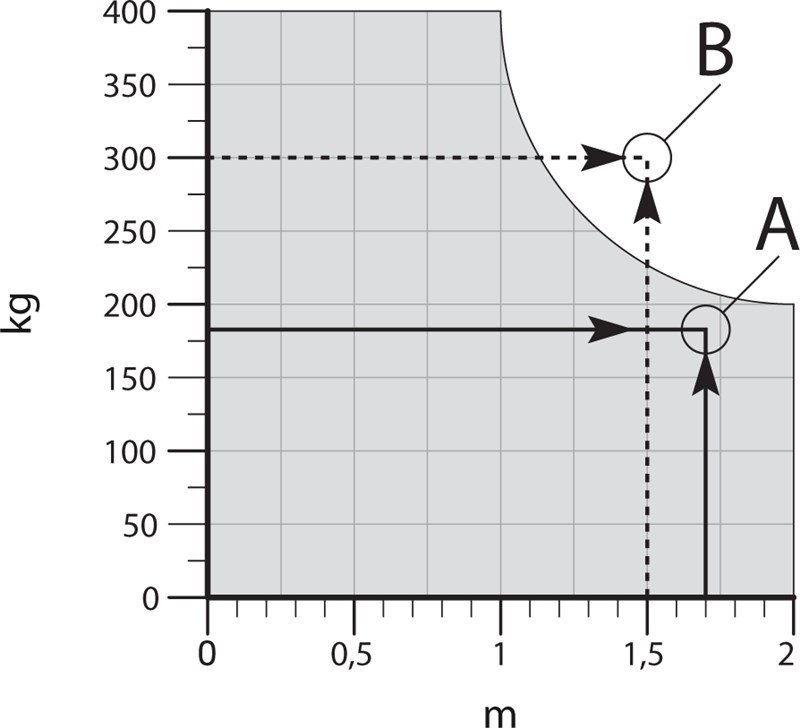

NICE Wingo WG2024 pavaros ribosKiekvienų vartų varčios ilgis (taigi ir svertas) bei svoris (taigi ir sverto apkrova) yra skirtingi, o kiekviena pavara turi savo ribas. NICE Wingo WG2024 pavara tinka vartams, kurių varčių ilgis ir svoris atitinka kairėje esančiame paveikslėlyje nurodytas reikšmes. Tai reiškia, kad pavara tinka vartams, kurių varčios svoris ir ilgis yra nuo 400kg/1m iki 200kg/2m. Pavyzdys: B reikšmė, kai varčia sveria 300kg ir yra 1,5 m ilgio, nepatenka į leidžiamą intervalą, todėl neatitinka reikalavimų. Rinkitės galingesnę pavarą. A reikšmė, kai varčia sveria 180kg ir yra 1,7m ilgio, atitinka reikalavimus. Galite montuoti. |

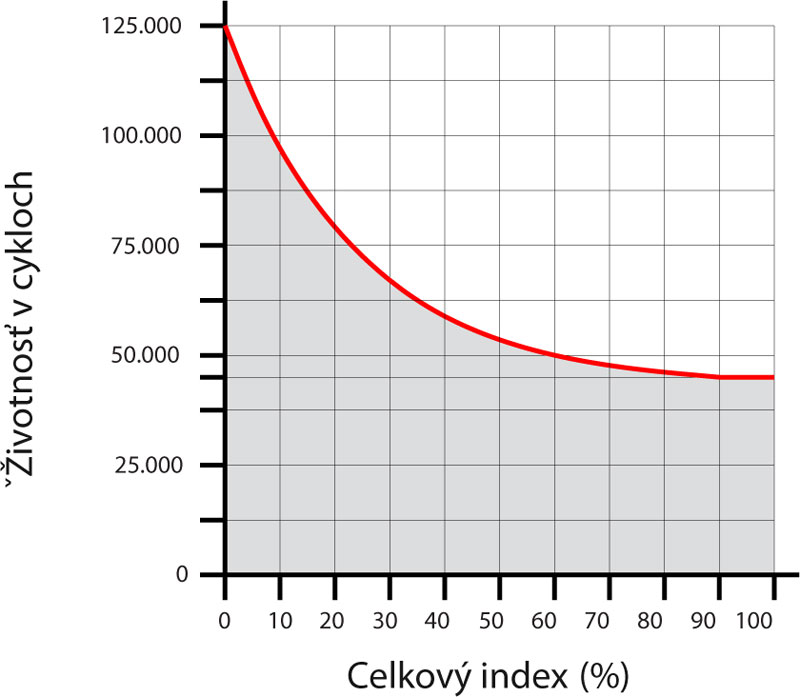

NICE Wingo WG2024 pavaros eksploatavimo trukmė
Toliau pateiktoje lentelėje susumuokite varčios svorio ir ilgio apkrovos indeksus ir pridėkite kitų veiksnių indeksus, jei tokių yra. Tada pagal grafiką nustatykite pavaros eksploatavimo trukmę, išreikštą ciklų skaičiumi.
Pavyzdys: Mano vartų pravažiavimo plotis yra 3 m (2 varčios po 1,5m), o vienos varčios konstrukcija su užpildu sveria iki 100kg. Varčios ilgio indeksas yra maždaug 20, vartų svorio indeksas – 10, o dėl visa ko pridedu 10 už žemą temperatūrą, nes mūsų žiemos atšiauresnės; taigi bendras indeksas yra 40. Iš grafiko nustatau, kad pavaros eksploatavimo trukmė yra maždaug 60.000 ciklų. Kai per dieną atliekama 10 manevrų, tai reiškia maždaug 16 metų eksploatavimo trukmę.
| Visos automatikos savybės | Indeksas | Eksploatavimo trukmės grafikas |
|---|---|---|
|
Vienos varčios svoris |
Rekomenduojamas didžiausias bendras indeksas yra iki 60%. (t. y. 50.000 ciklų, o esant įprastam 10 ciklų per dieną naudojimui – 13 metų) |
|
| Iki 100 kg | 10 | |
| 100-200 kg | 20 | |
| 200-300 kg | 30 | |
| Varčios ilgis | ||
| 1-2 m | 20 | |
|
Kiti veiksniai (jei jų pasireiškimo tikimybė didesnė nei 10%) |
||
| Aplinkos temperatūra virš 40°C, žemiau 0°C arba drėgmė virš 80% | 20 | |
| Visiškai užpildyta varčia | 15 | |
| Vėjuota vietovė | 15 | |
NICE Wingo WG2024 pavaros montavimas

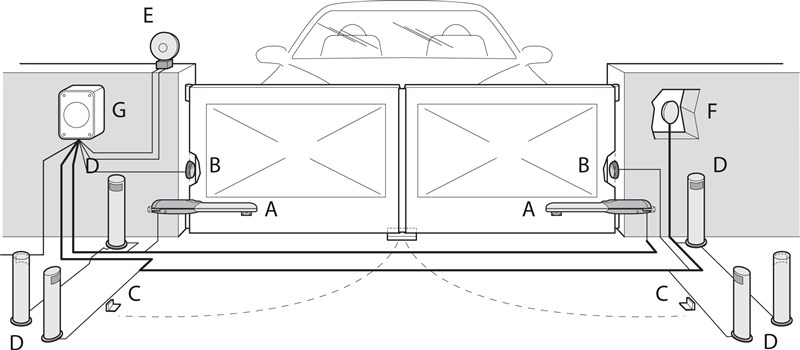

Įprastinė (pasirenkama) pavaros ir priedų prijungimo schema atrodo taip:
Priedų sąrašas
|

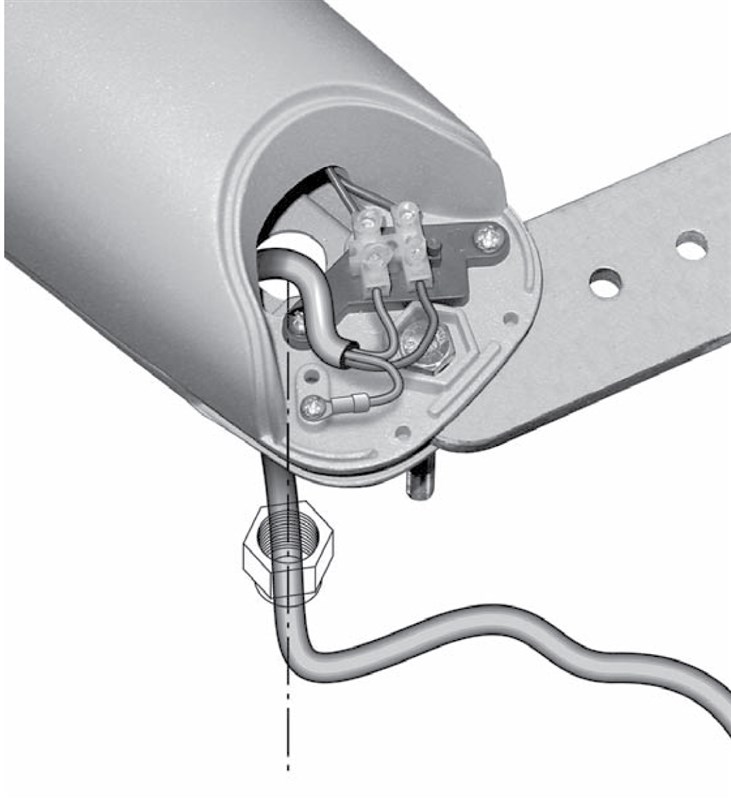

NICE Wingo WG2024 pavaros laidų prijungimas
| 1. Nuimkite pavaros dangtelį | 2. Prakiškite ir prijunkite maitinimo kabelį |
|---|---|
 |
 |
I. Galinio tvirtinimo laikiklio montavimas
 |
 |

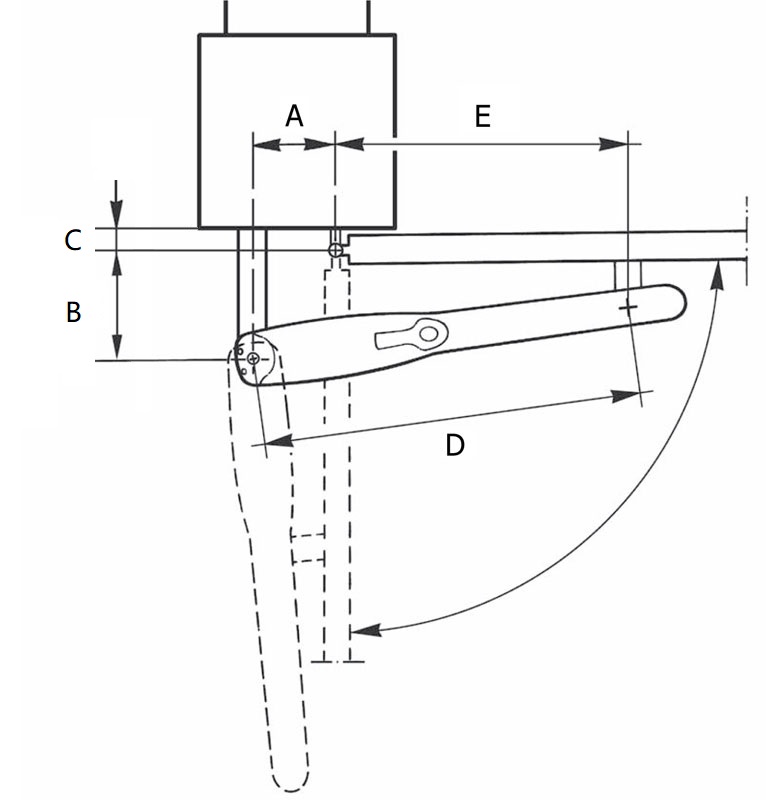

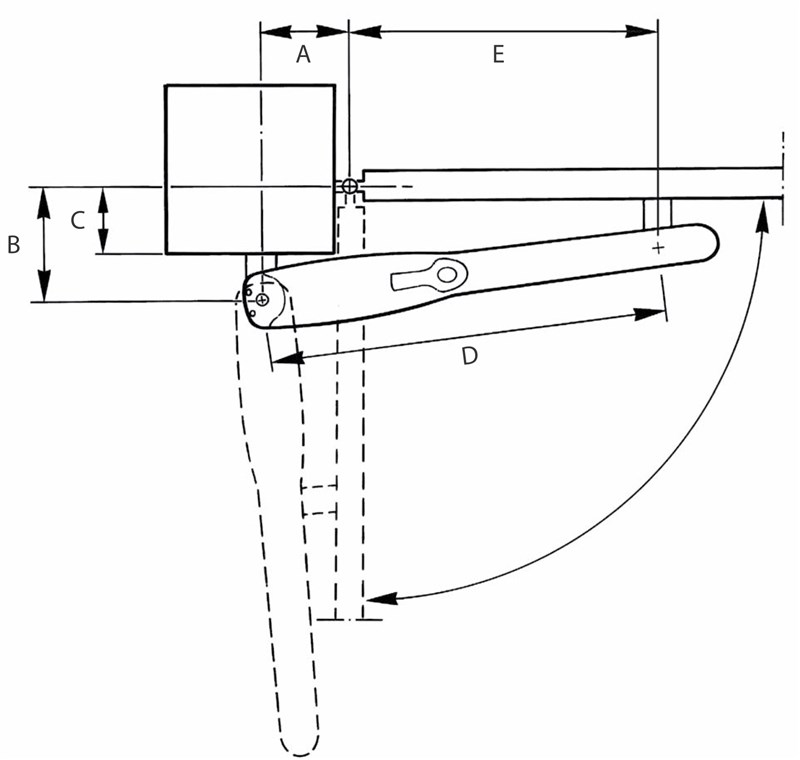

| Atidarymo į vidų schema | Atidarymo į išorę schema |

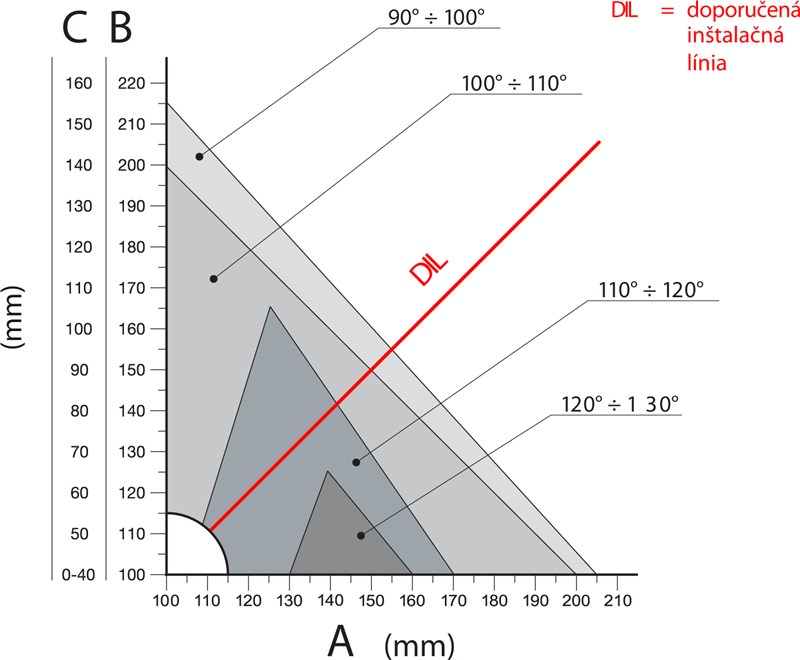

Apskaičiuokite galinio laikiklio padėtį naudodamiesi grafiku, iš kurio nustatysite matmenis A ir B ir didžiausią atidarymo kampą. Dėmesio, reikšmės A ir B turi būti panašios (geriausia – vienodos), kad pavara galėtų judėti sklandžiai ir tiesiškai.
 |
 |

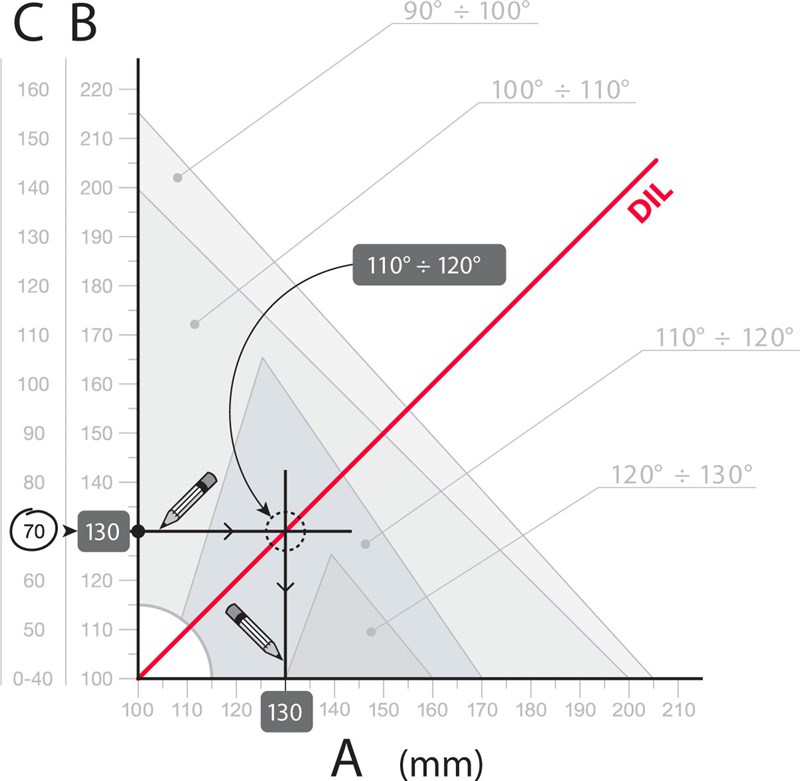

| Skaičiavimo grafikas | Reikšmių nustatymo pagal grafiką pavyzdys |
Visi tvirtinimo laikiklio matmenys.
Skaičiavimo eiga:
- Išmatuokite atstumą C iš schemos
- Tada grafike nubrėžkite horizontalią liniją, kertančią išmatuotą reikšmę C
- Šios linijos ir DIL (rekomenduojamos montavimo linijos) sankirtoje nustatysite didžiausią atidarymo kampą
- Jei nustatytas didžiausias atidarymo kampas netinka, reikės pakeisti reikšmę A ir, jei reikia, reikšmę B, kad jos būtų panašios (geriausia – vienodos)
Prieš tvirtindami laikiklį prie stulpo ar sienos, jį reikia patrumpinti iki reikiamo ilgio, atitinkančio matmenis A ir B ir privirinti prie montavimo plokštės.
 |
 |

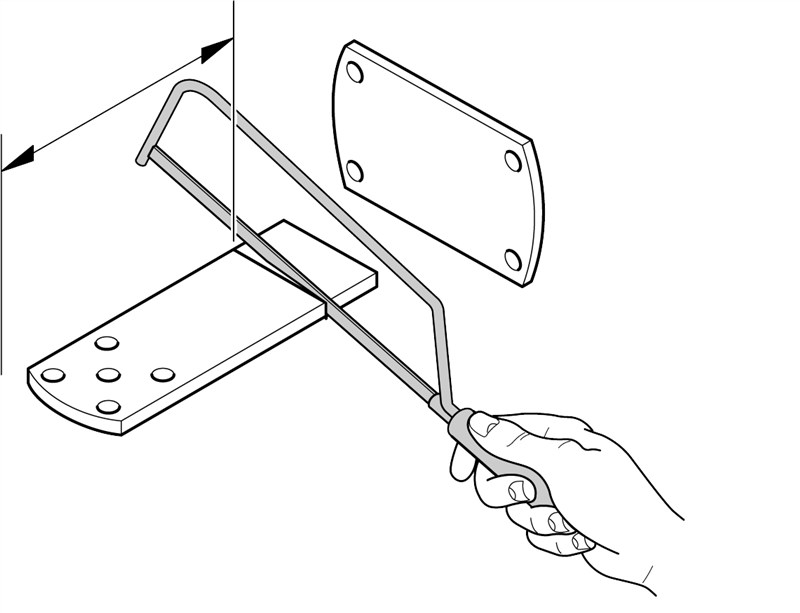

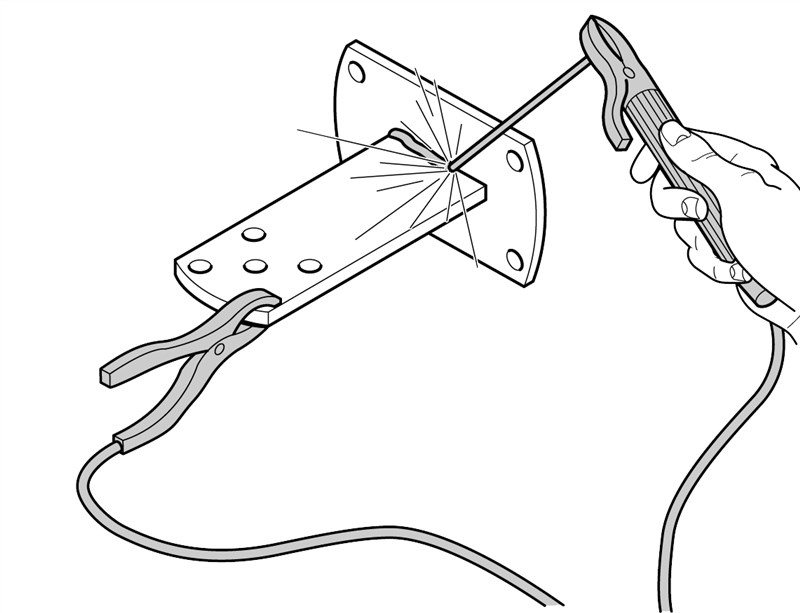

| 1. Nupjaukite laikiklį iki reikiamo ilgio | 2. Patrumpintą laikiklį privirinkite prie montavimo plokštės |
Komplekte yra 150 mm ilgio laikiklis, todėl, jei ypatingais atvejais reikia ilgesnio laikiklio arba norite, kad vartai atsidarytų į išorę, rekomenduojame papildomai užsisakyti pailgintą laikiklį NICE PLA6.
|

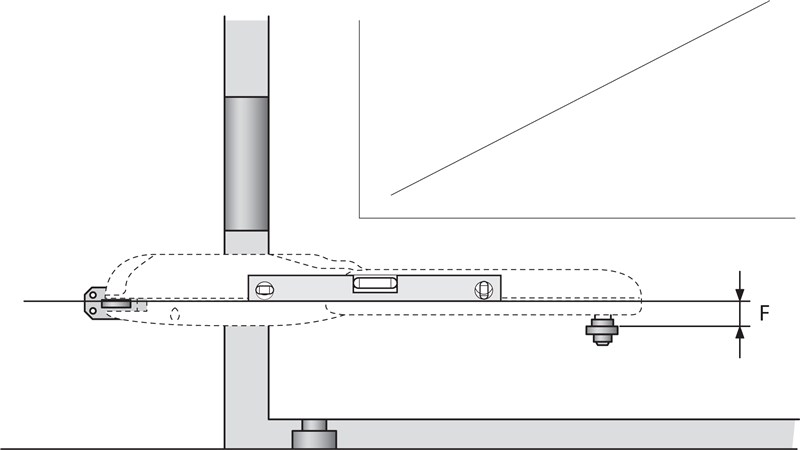

Prieš tvirtindami galinį laikiklį patikrinkite, ar priekinis laikiklis atsidurs ant tvirtos vartų varčios dalies, nes priekinio ir galinio laikiklių aukščiai skiriasi, kaip matyti paveikslėlyje.
Aukščių skirtumas F=30mm. |
 |
Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo ar sienos varžtais, kaiščiais ir poveržlėmis.
II. Priekinio tvirtinimo laikiklio montavimas
Priekinį laikiklį prie vartų varčios reikia sumontuoti atstumu, atitinkančiu reikšmes D ir E, kurias rasite lentelėje (reikšmė D yra fiksuota ir lygi 700 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 520 | 510 | 500 | 490 | 480 | 470 |
Komplekte yra virinamas laikiklis; jei norėtumėte varžtais tvirtinamo laikiklio, rekomenduojame užsisakyti alternatyvų varžtais tvirtinamą laikiklį NICE PLA8.
- Apskaičiuokite pagal lentelę reikšmę E
- Apskaičiuokite aukštį pagal brėžinį kronšteinų aukščių (rodyti paveikslėlį)
- Pritvirtinkite kronšteiną prie vartų varčios (jei kronšteiną virinsite, rekomenduojame kol kas tik jį priglaudžiamai privirinti)

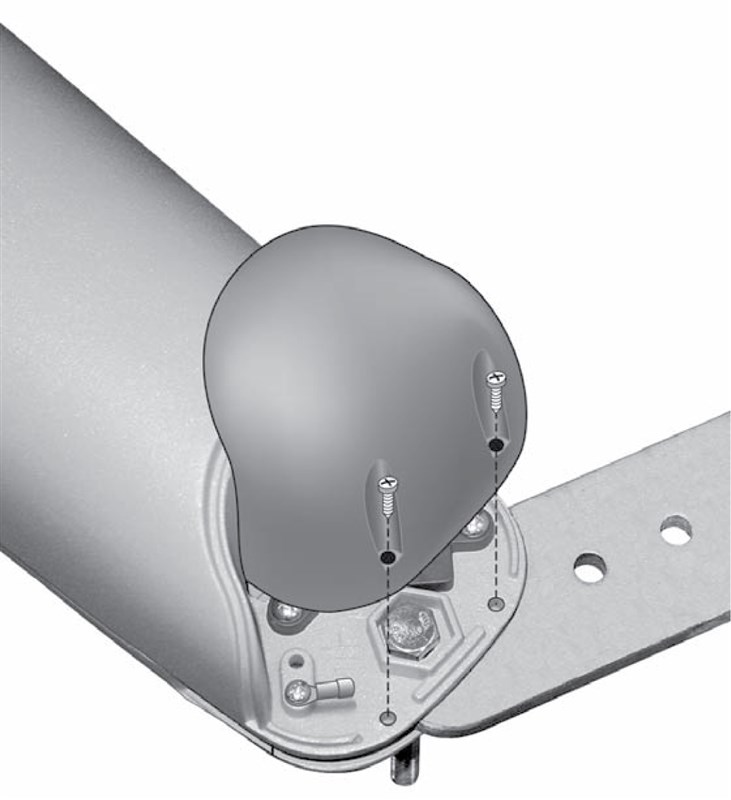

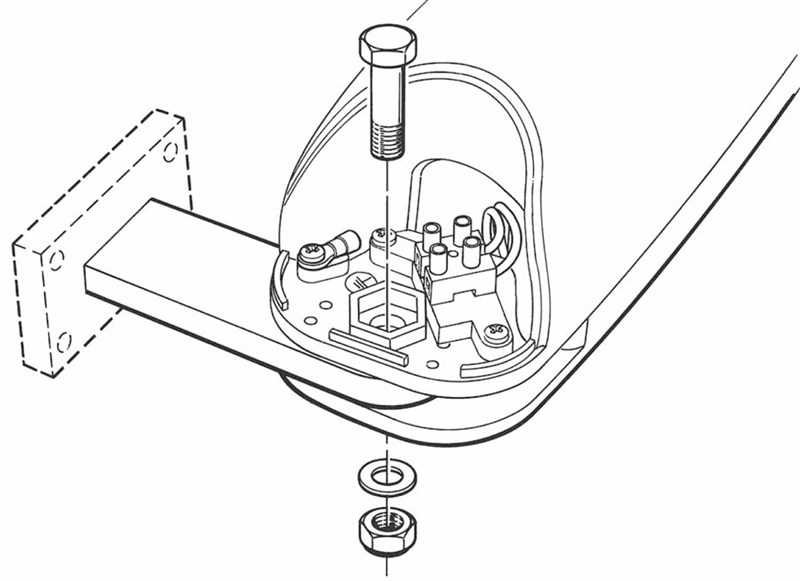

III. Vartų pavaros montavimas ant galinio kronšteino
 |
|

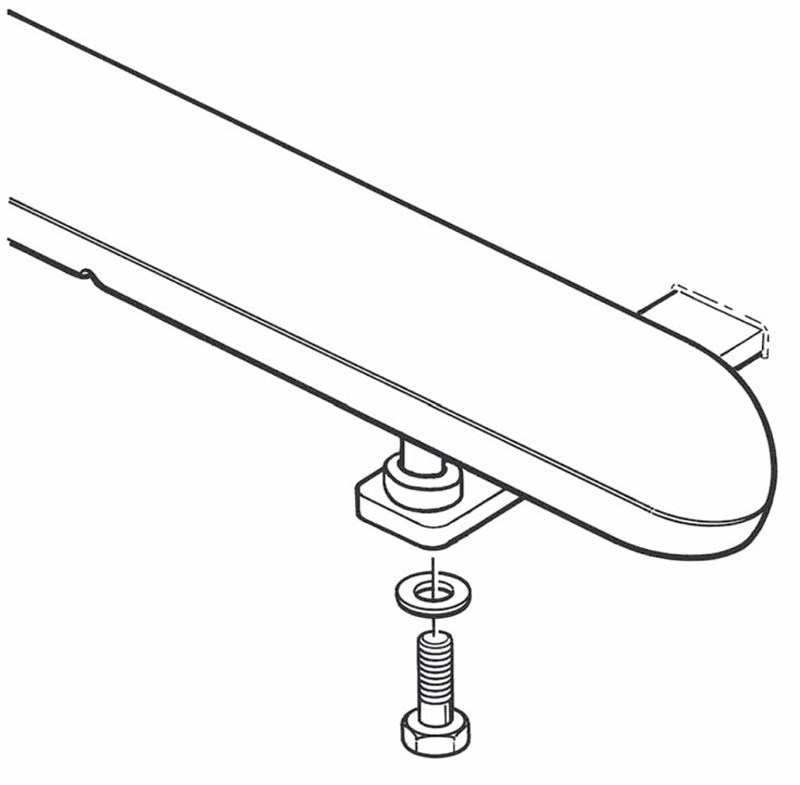

IV. Vartų pavaros montavimas ant priekinio kronšteino
 |
|

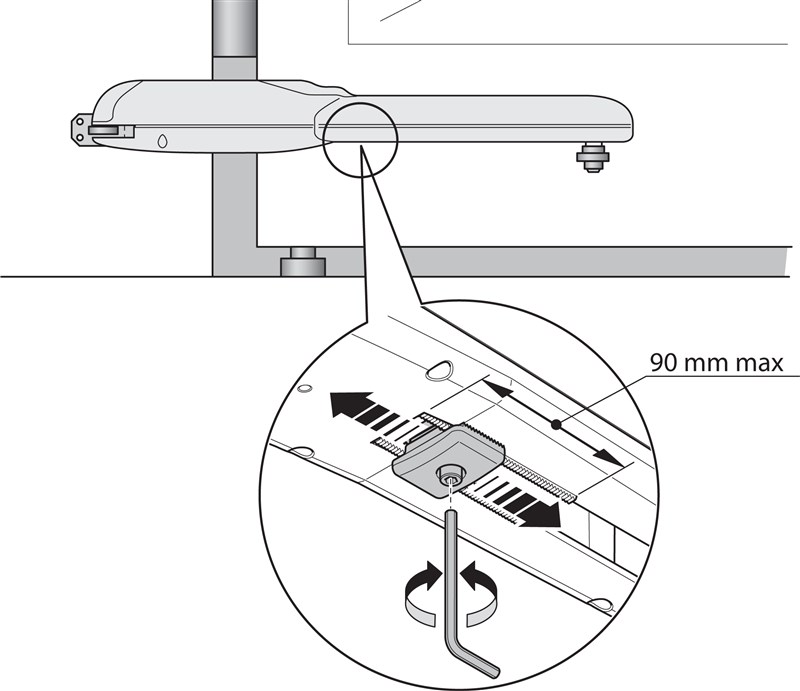

V. Mechaninio eigos ribotuvo nustatymas
Jei naudojamas vidinis mechaninis eigos ribotuvas, į kurį pavara atsiremia atidarydama vartus, išorinių į žemę montuojamų ribotuvų naudoti nereikia. Nustatoma taip:
 |
|
NICE Wingo pavaros nuotraukų galerija
|
Montavimo pavyzdys |
Montavimo pavyzdys |
Montavimo pavyzdys |
|
Montavimo pavyzdys |
Montavimo pavyzdys |
Montavimo pavyzdys |
|
Montavimo pavyzdys
|
Atblokuota pavara |
Pavara be dangčio |
|
Galinė dalis iš apačios |
Sliekinės pavaros ir vidinio mechaninio ribotuvo pavyzdys |
Priekinė dalis iš apačios |
|
Galinė dalis su prijungtu kabeliu |

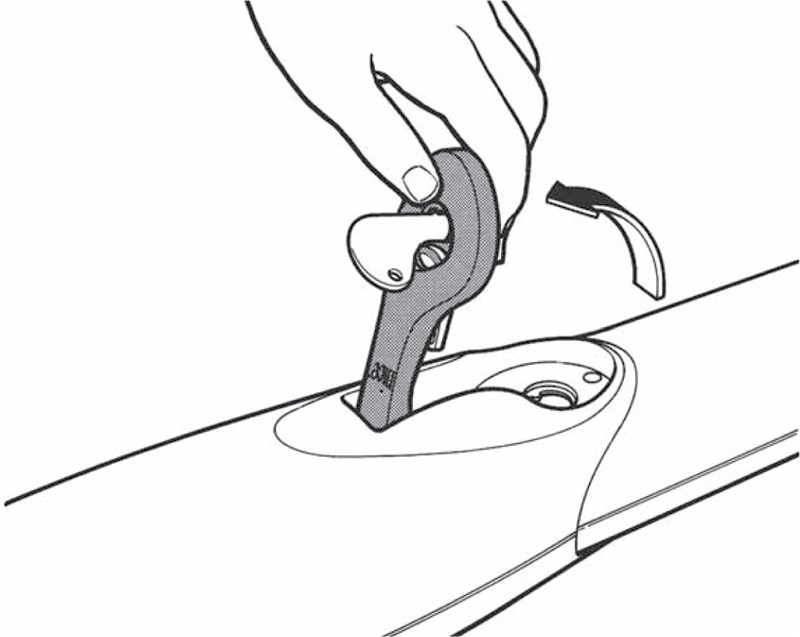

Rankinis NICE Wingo WG2024 pavaros atblokavimas
Nutrūkus elektros tiekimui, negalėsite valdyti vartų naudodami nuotolinio valdymo pultą. Todėl pavarą galima atblokuoti atblokavimo raktu ir vartus judinti rankomis:

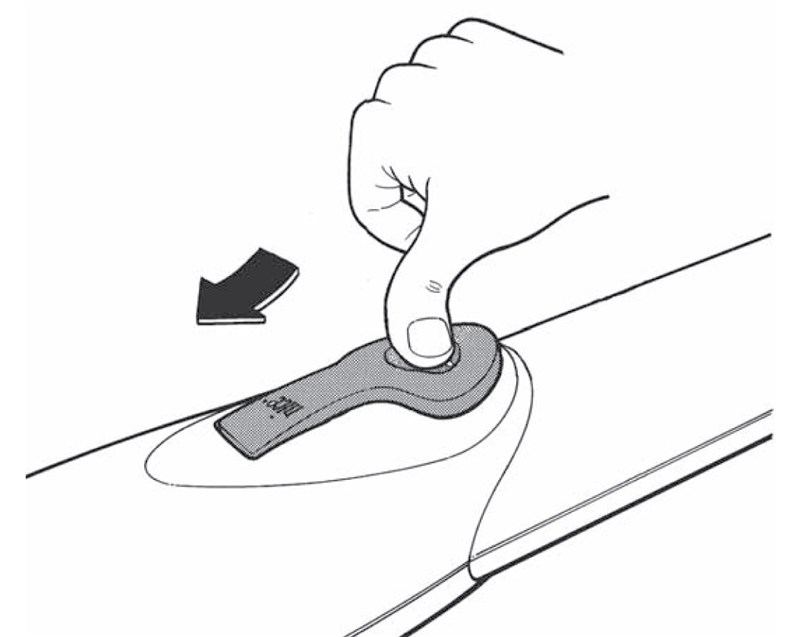

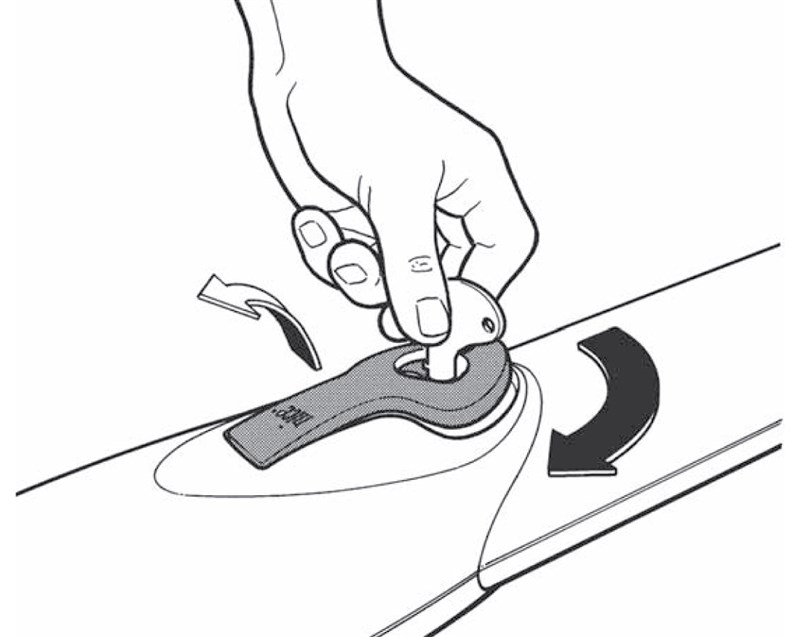

| 1. Pastumkite atblokavimo spynos dangtelį | 2. Įkiškite atblokavimo raktą ir pasukite jį pagal laikrodžio rodyklę | 3. Patraukite atblokavimo svirtį – vartus galėsite judinti rankomis |
|---|---|---|
 |
 |
 |
NICE Wingo WG2024 pavaros techninės charakteristikos
| Modelis | NICE Wingo WG2024 |
|---|---|
| Tipo aprašymas | Elektromechaninis reduktorinis variklis, skirtas automatiniam stumdomųjų vartų darbui privačioje aplinkoje. |
| Jėga | 1500N |
| Nominali jėga | 500N |
| Greitis | 0,018 m/s |
| Nominalus greitis | 0,013 m/s |
| Iš eilės atliekamų ciklų riba | 40 ciklų per valandą |
| Sukamojo poslinkio ilgis | 320 mm |
| Eksploatavimo trukmė | nuo 125.000 iki 80.000 ciklų, priklausomai nuo varčios svorio ir ilgio, taip pat nuo pavaros nustatymų |
| Maitinimas | 24Vdc |
| Vartojamoji galia [Apkrova] |
85W [3,5A] |
| Nominalioji vartojamoji galia [Nominalioji apkrova] |
50W [2A] |
| Izoliacijos klasė | A |
| Darbinė temperatūra | -20°C iki +50°C |
| Apsaugos klasė | IP44 |
| Matmenys | 98×770×95 (š×g×a) |
| Svoris | 6kg |
