Greita pavara NICE Wingo WG3524 HS
NAUJA| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
292,51 € su PVM
| Svoris |
|---|
| 7,50 kg |
Produkto aprašymas Greita pavara NICE Wingo WG3524 HS
NICE WINGO WG3524HS yra greita atskira elektromechaninė pavara vienai kiemo vartų sąvarai. Ji priklauso „Hi-Speed“ pavaroms ir turi 24 V DC variklį su magnetiniu enkoderiu. 90° kampu atidaro maždaug per 10 sekundžių, neįskaitant įsibėgėjimo ir sulėtėjimo laiko. Ji yra negrįžtamoji; dingus elektrai, ją galima atblokuoti raktu. Valdymo blokas ir saugos priedai pasirenkami atskirai.
Kada rinktis WINGO WG3524HS
Rinkitės pagal vienos sąvaros ilgį, ciklų skaičių, vyrių pasipriešinimą, užpildą ir vėjo poveikį. Vartai per visą eigą turi lengvai judėti rankiniu būdu ir, sustoję, neturi pradėti judėti savaime.
| Vienos sąvaros ilgis | Iki 3 m, svoris nurodytas grafike. |
|---|---|
| Vienos sąvaros svoris | Iki 200 kg, kai sąvara trumpa; 3 m sąvarai riba yra maždaug 100 kg. |
| Darbo režimas | Iki 30 ciklų per valandą, esant vardinei jėgai; ciklas – atidarymas ir uždarymas. |
| Variklių skaičius | Vienas variklis vienai sąvarai, du varikliai – dvivėriams vartams. |

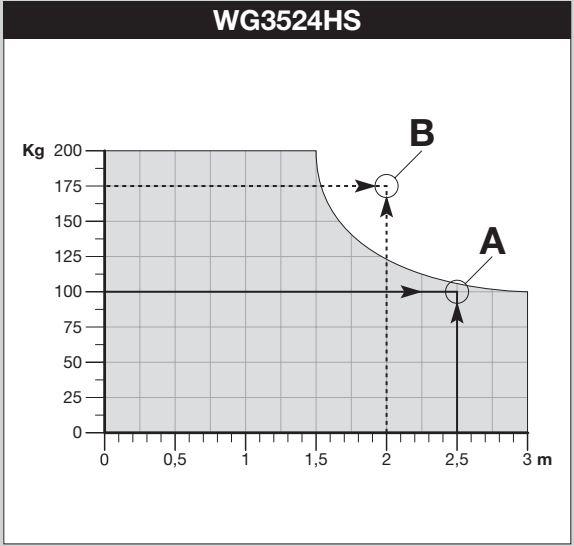

Horizontalioji ašis rodo ilgį metrais, vertikalioji – svorį kilogramais. Leidžiama pilkoji sritis. Taškas A žymi tinkamo derinio pavyzdį, o taškas B jau yra už leidžiamos srities ribų. Uždara sąvara ir vėjas gali apriboti tinkamumą net ir laikantis matmenų reikalavimų.
24 V variklio valdymo blokas
Šiai pavarai skirtas NICE MC824HR30 / MCA1R30 MC824H tipo, palaikantis magnetinį enkoderį. Valdymo blokas maitinamas iš 230 V AC, o į variklį tiekiama 24 V DC. Variklis tiesiogiai prie elektros tinklo nejungiamas. MC824L skirta kitiems varikliams, todėl jos negalima naudoti kaip lygiaverčio pakaitalo.
Toliau aprašyti prijungimo ir programavimo nurodymai taikomi MC824HR30 blokui su 12 „Motor Type“ jungiklių. Jei paliekate senesnį valdymo bloką, vadovaukitės jo plokštės žymėjimu. Visus nustatymus rasite bendroje MC824HR30 instrukcijoje.

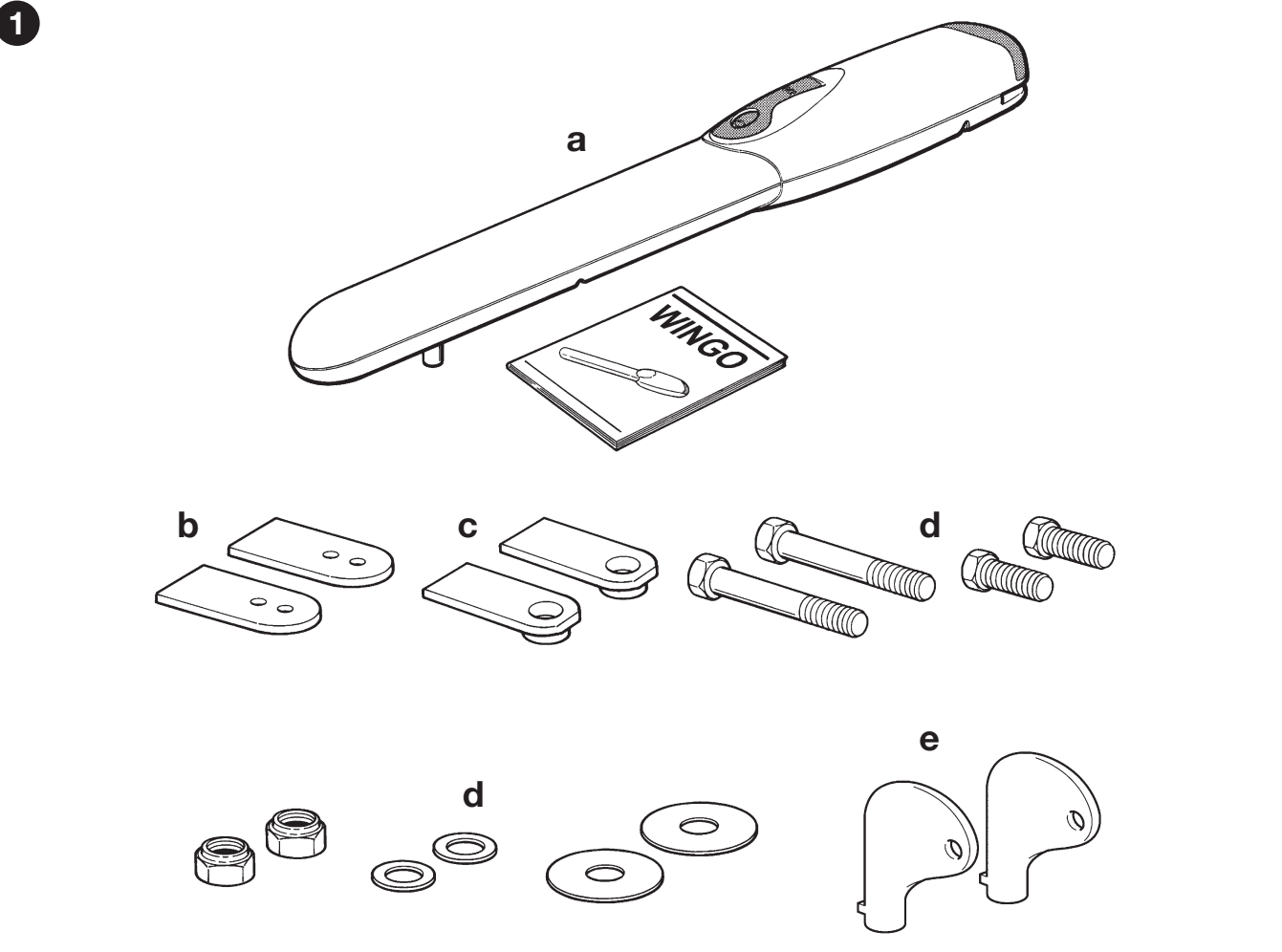

Kas įeina į atskiros pavaros komplektą
Atskiras variklis su atblokavimo raktais, priekiniu ir galiniu kronšteinais, montavimo plokšte, tvirtinimo detalėmis ir iš anksto sumontuota mechanine atidarymo atrama. Tvirtinimo inkarai parenkami pagal konkretaus stulpo ar sienos medžiagą.
Valdymo blokas, imtuvas, valdikliai, fotoelementai ir signalinė lempa į atskiro variklio komplektą neįeina. Abiejose padėtyse – atidarytoje ir uždarytoje – vartų eigą reikia mechaniškai apriboti; atidarymo padėčiai gali būti naudojama reguliuojama pavaros atrama. Visą įrangą galima pasirinkti komplekte.
Komplektai vienai arba dviem sąvaroms
Nurodytuose komplektuose yra MC824HR30, OXIBD imtuvas ir MYGO4 valdiklis. Komplekte su fotoelementais yra viena pora EPMB; komplekte su priedais taip pat yra ELDC signalinė lempa. Variklių skaičius atitinka sąvarų skaičių.
| Vartai | Komplektas |
|---|---|
| 1 sąvara | Bazinis |
| 1 sąvara | Su priedais |
| 1 sąvara | Su fotoelementais |
| 2 sąvaros | Bazinis |
| 2 sąvaros | Su priedais |
| 2 sąvaros | Su fotoelementais |
I. Galinio kronšteino montavimas
Montavimą, elektros prijungimą ir bandymus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus, atjunkite elektros tinklą ir, jei yra, atsarginę bateriją. Patikrinkite sąvaros, vyrių ir tvirtinimo vietų tvirtumą. Korpusas ir atblokavimo mechanizmas turi būti lengvai pasiekiami visą eksploatavimo laiką.

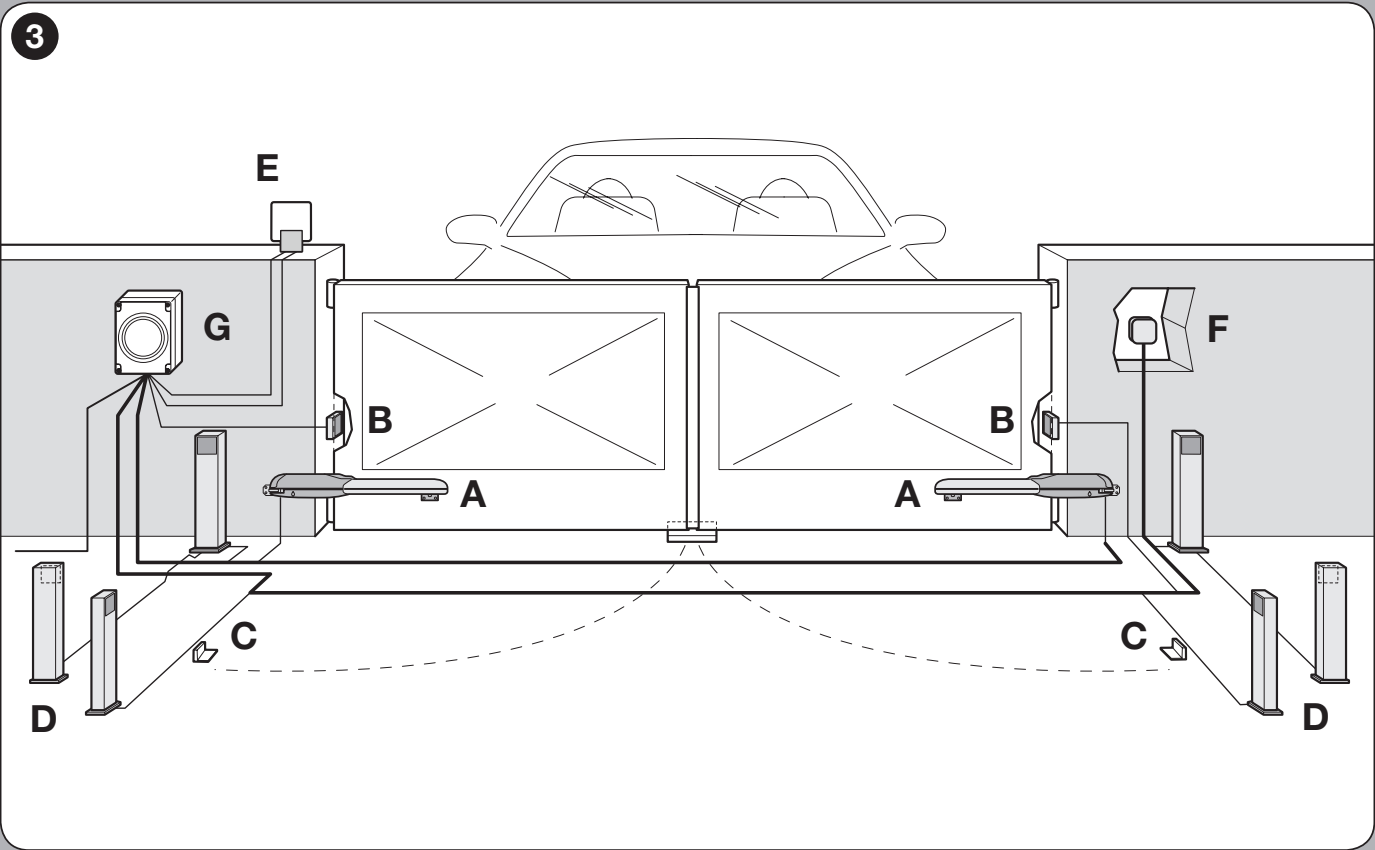

A – varikliai, B – fotoelementai, C – atidarymo ribotuvai, D – fotoelementų stulpai, E – įspėjamoji lemputė, F – valdymo elementas, G – valdymo blokas. Saugos įtaisų skaičių ir vietą technikas nustato pagal konkrečius vartus.

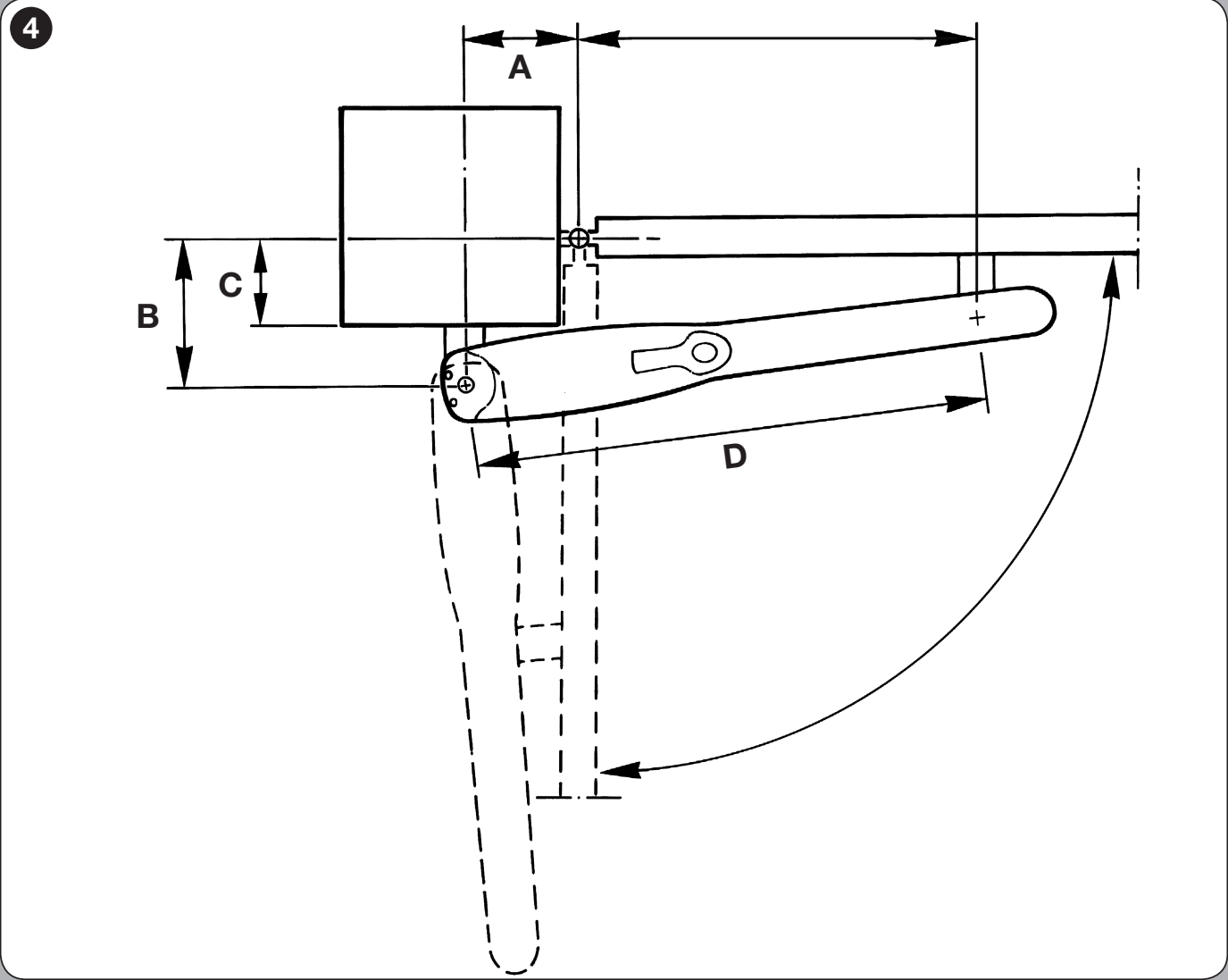

- Išmatuokite C, pagal brėžinį – vyrių ašies poslinkį nuo montavimo paviršiaus.

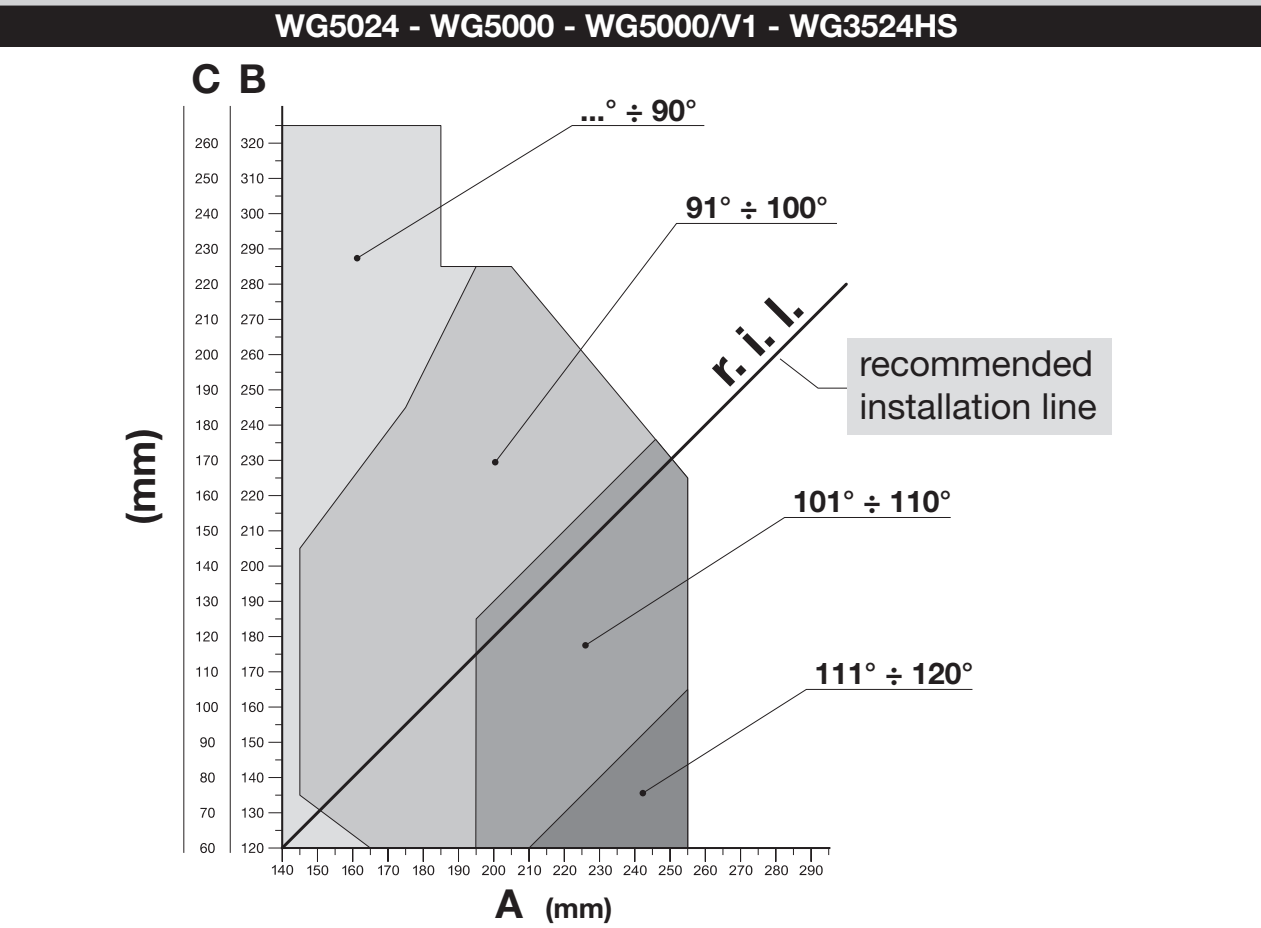

- Diagramoje raskite C ir horizontaliai nuskaitykite B. Pagal rekomenduojamą montavimo liniją r.i.l. nuskaitykite pasiekiamą atidarymo kampą.
- Iš pasirinkto taško vertikaliai nuskaitykite A. A ir B turėtų būti panašūs, geriausia – vienodi. Matmenys turi neviršyti diagramoje nurodytų leistinų ribų.
- Patikrinkite, ar pakanka vietos visai variklio judėjimo eigai ir priekinei konsolei pritvirtinti prie nejudamos vartų varčios dalies.

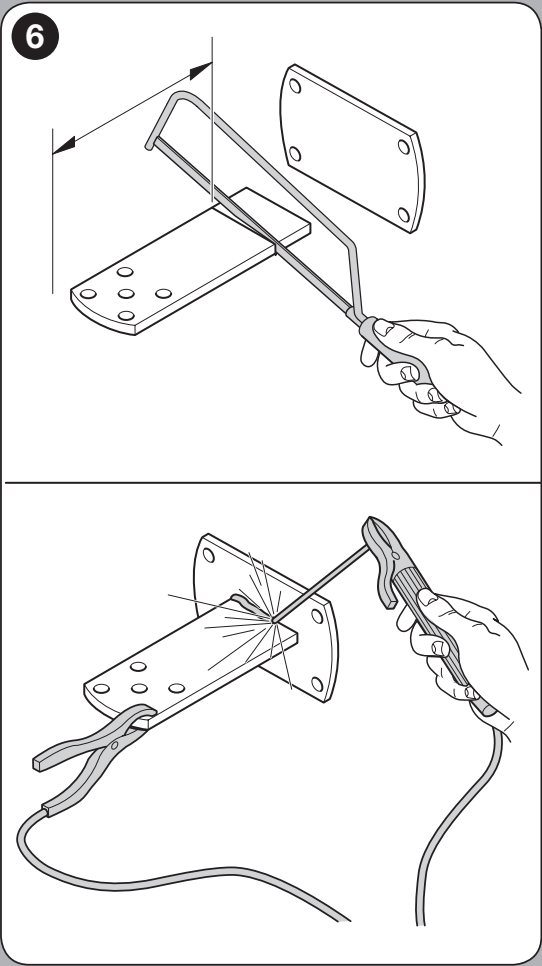

Pridedamos galinės konsolės ilgis – 150 mm. Pagal pasirinktą geometriją konsolę patrumpinkite ir privirinkite prie montavimo plokštės; plokštę pritvirtinkite tinkamais inkarais. Jei reikia didesnio atstumo nuo montavimo paviršiaus, rinkitės pailgintą galinę konsolę NICE PLA6. Net ir pakeitus konsolę būtina laikytis diagramoje nurodytų matmenų.
Atidarymas į išorę
Vartams atsidarant į išorę, naudokite tolesniame brėžinyje pateiktą geometriją ir pailgintą galinę konsolę PLA6. Technikas patikrins, ar už vartų judėjimo zonos yra pakankamai vietos, ar abu varikliai veikia tinkama kryptimi ir ar tinkamai išmokytos padėtys. Įprasti matmenys, taikomi vartams atsidarant į vidų, šiam montavimui netinka.
II. Priekinė konsolė ir matmenys

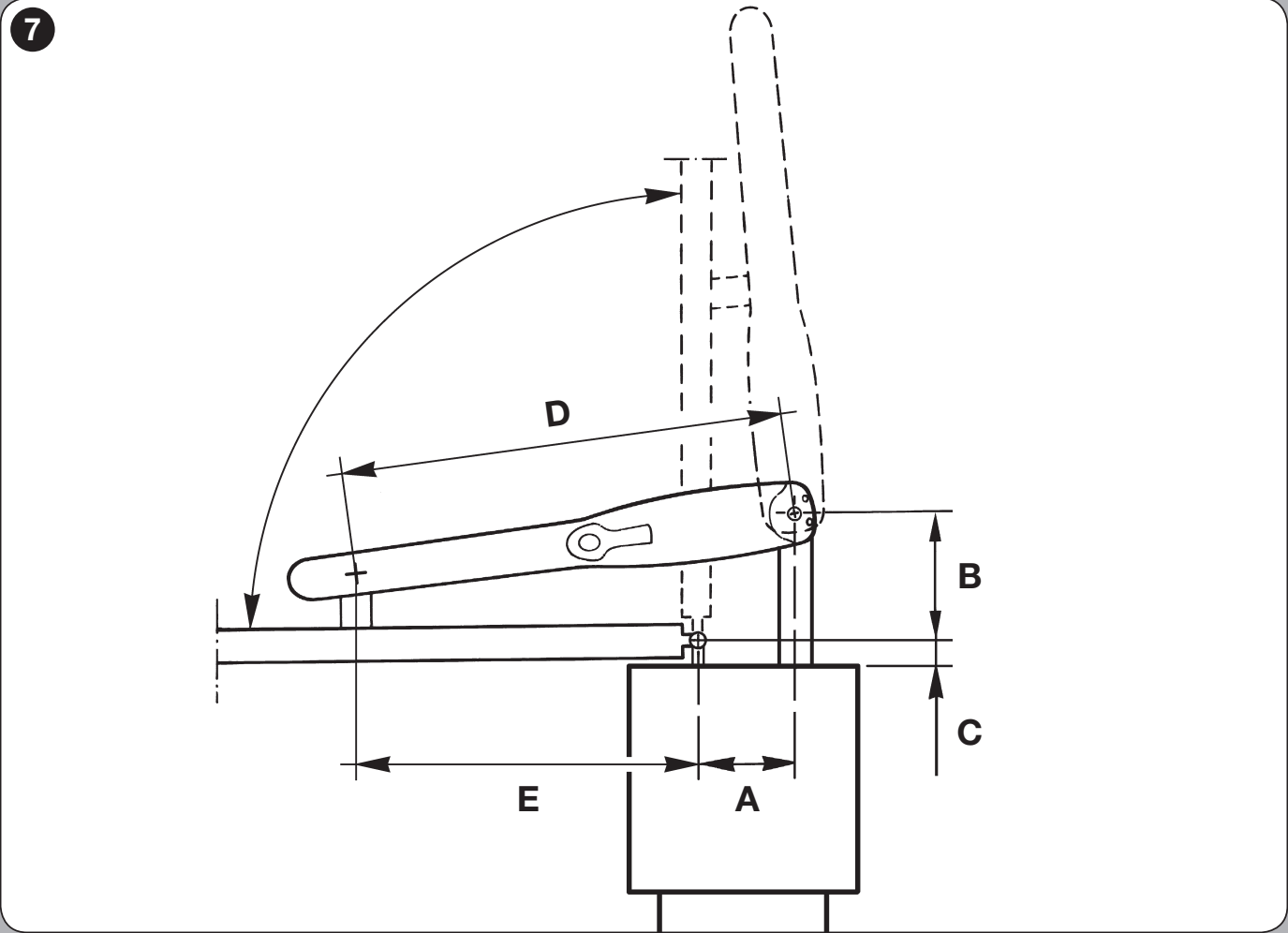

WG3524HS montavimo matmuo yra D = 850 mm o formulė – E = D − A. D nėra stūmoklio eiga. Priekinę konsolę privirinkite prie nejudamos vartų varčios dalies; prisukti skirta NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |

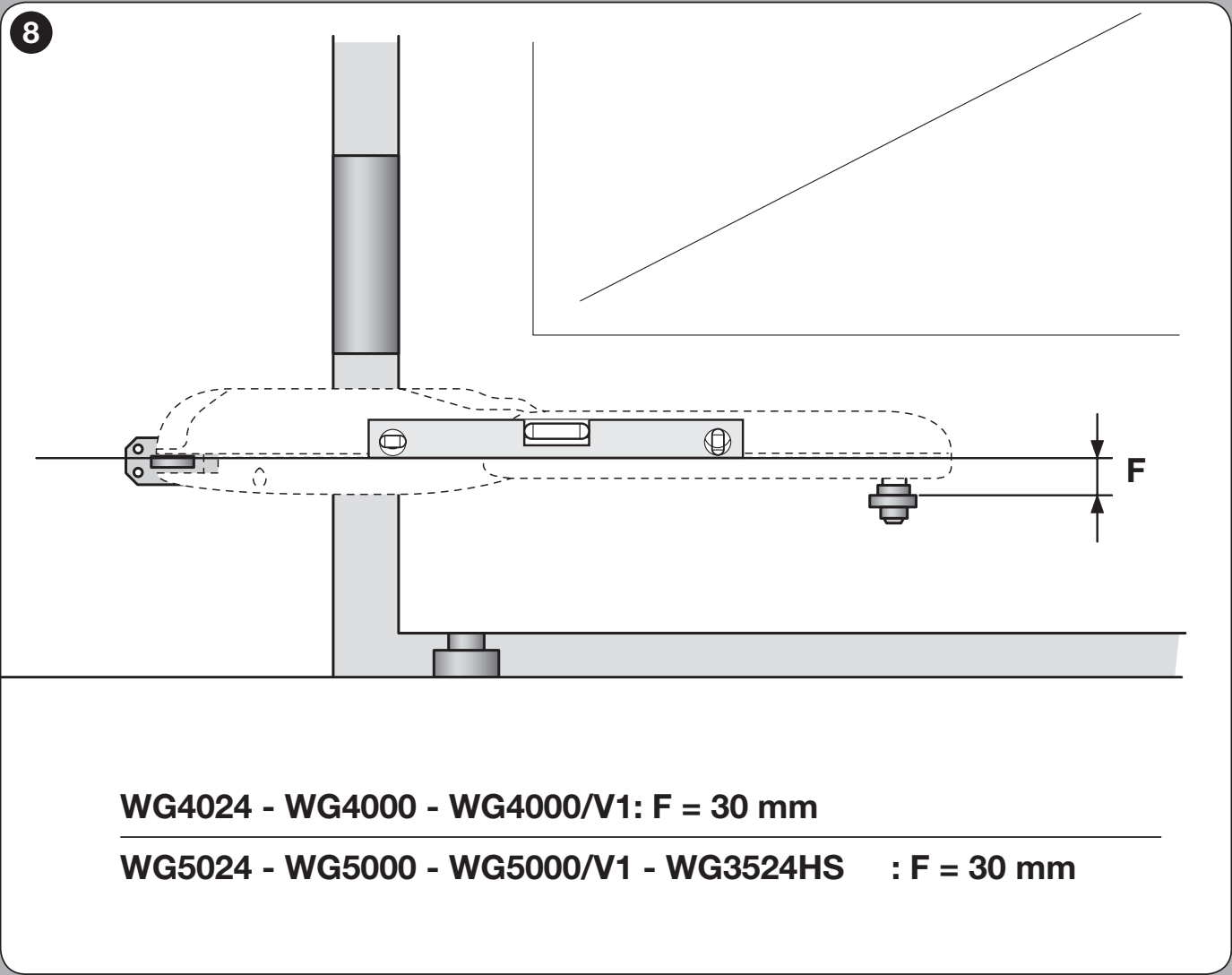

Priekinis vartų varčios tvirtinimo taškas yra F = 30 mm žemiau už galinį tvirtinimo tašką. Variklis turi būti horizontalioje padėtyje; prieš galutinai pritvirtindami konsoles, patikrinkite jo padėtį gulsčiuku.

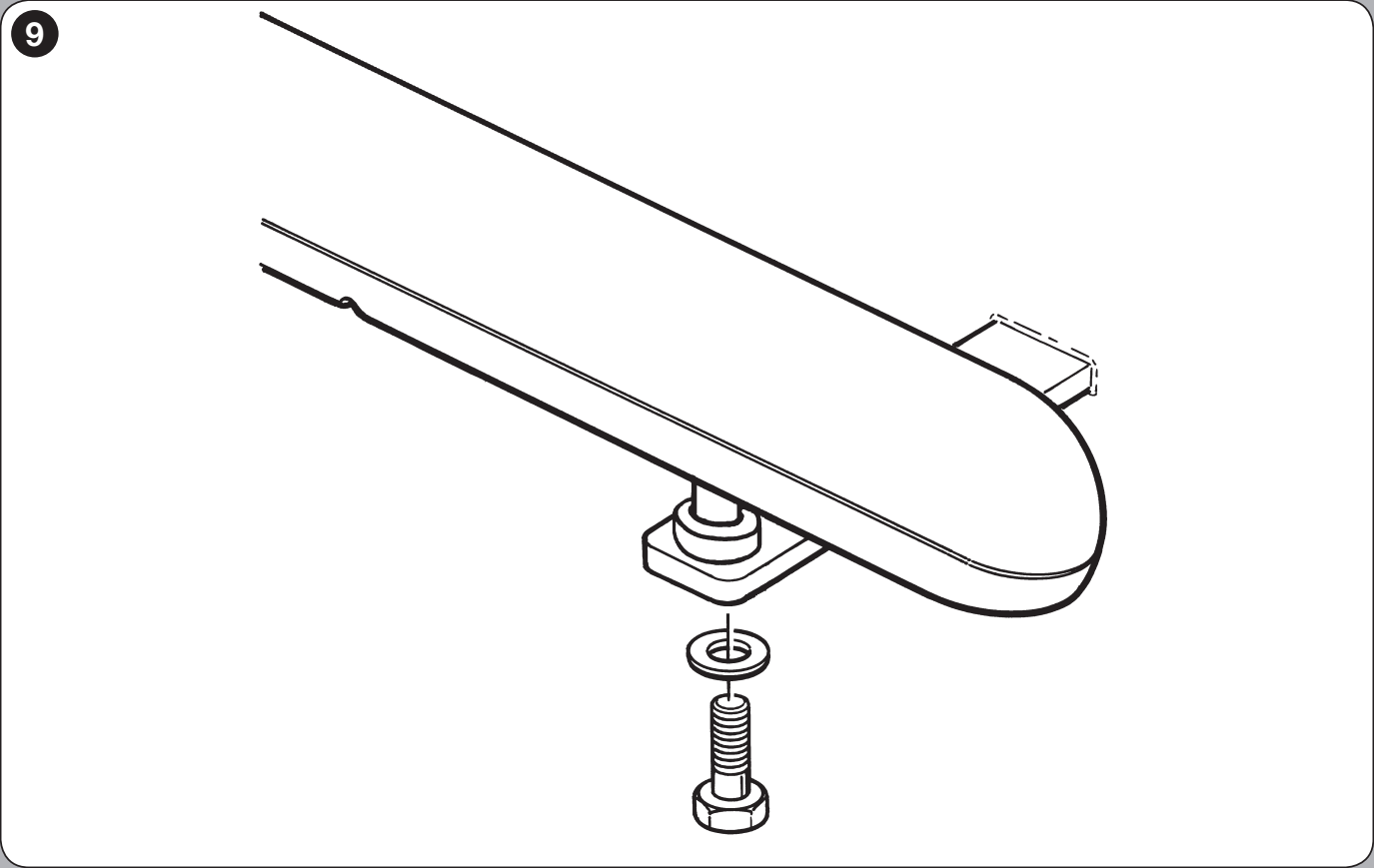

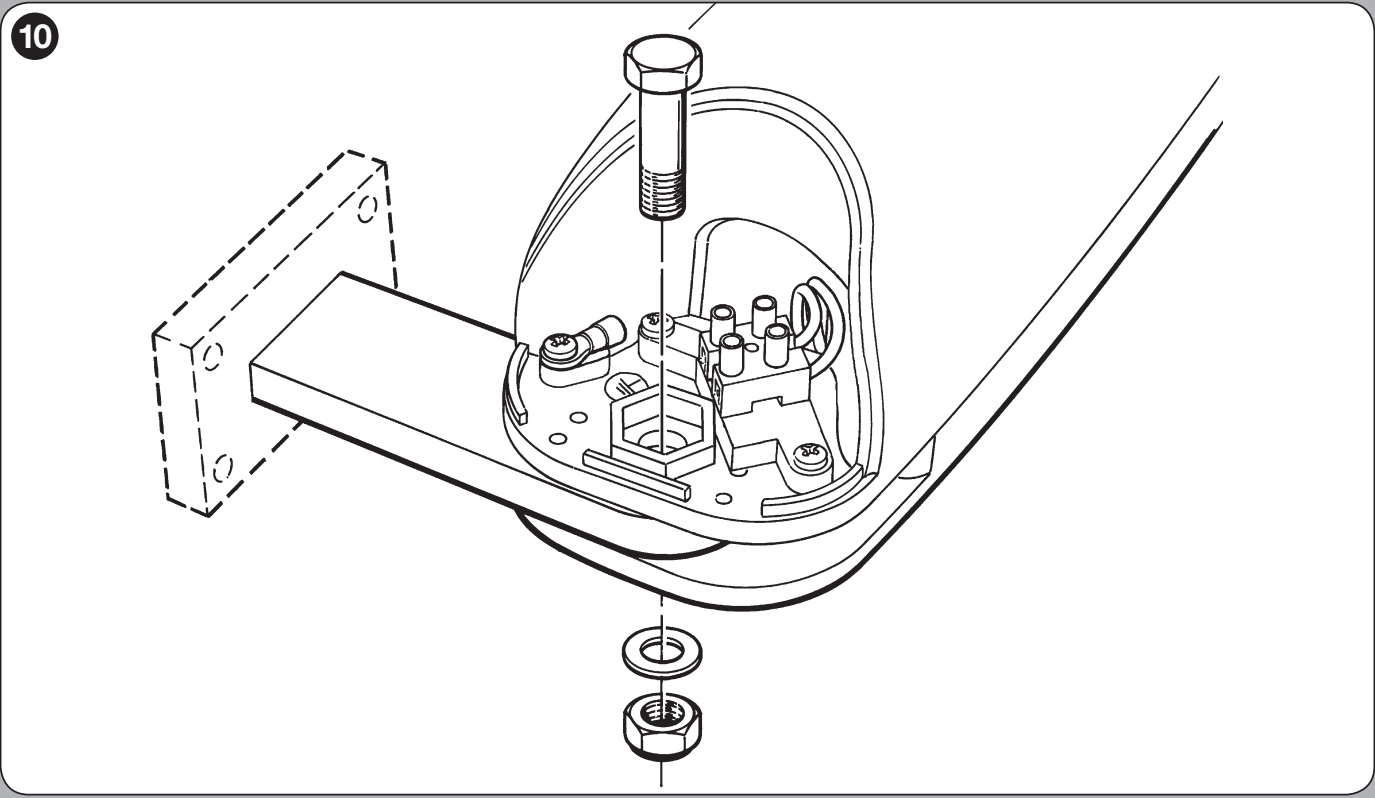

- Variklį prie galinės konsolės pritvirtinkite pridedamu varžtu, poveržle ir veržle. Veržlę priveržkite, tada atsukite maždaug 1/10 apsisukimo, kad liktų minimalus būtinas laisvumas.
- Priekinę dalį prie konsolės prijunkite pridedamomis dalimis, kaip parodyta paveikslėlyje.
- Atblokuotą variklį ir vartų varčią rankiniu būdu patikrinkite per visą judėjimo eigą. Jie neturi strigti ar atsitrenkti į stulpą.
III. Mechaniniai ribotuvai
Iš anksto sumontuotas reguliuojamas pavaros ribotuvas nustato atidarymo padėtį ir gali pakeisti atskirą vartų atidarymo ribotuvą. Uždarymo padėčiai įrenkite tvirtą mechaninį vartų ribotuvą. Abu judėjimo galai turi būti patikimai apriboti; uždarant vartus nepasikliaukite stūmoklio eigos pabaiga.
- Atjungę maitinimą, atblokuokite pavarą ir atlaisvinkite ribotuvo varžtą.
- Rankiniu būdu atidarykite vartų varčią iki norimos padėties.

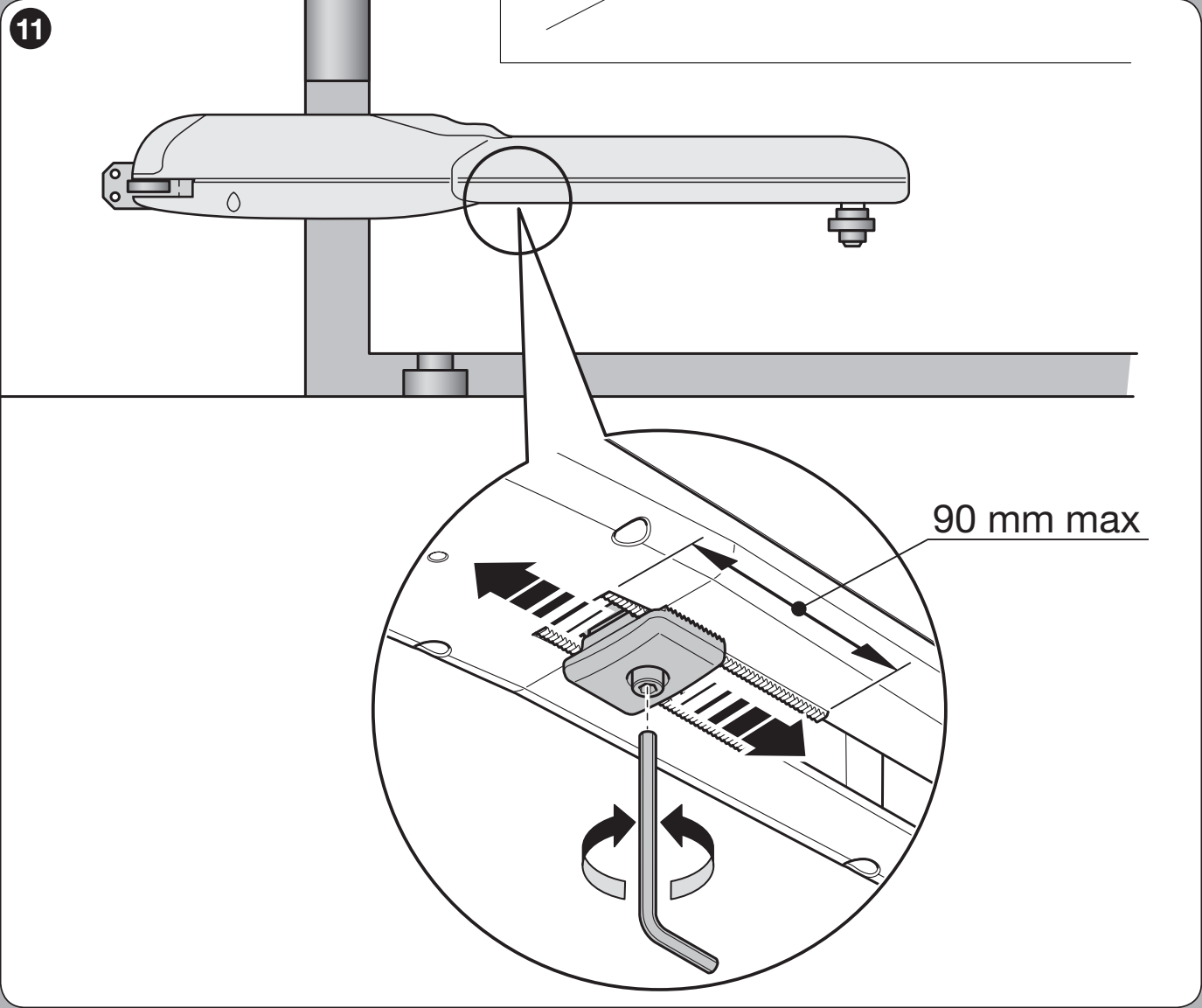

- Pastumkite ribotuvą prie kaiščio ir priveržkite. Laikykitės matmens maks. 90 mm detalėje. Tai nėra visa variklio eiga, kuri yra 470 mm.
- Rankiniu būdu uždarykite vartų varčią, užfiksuokite variklį ir tik tada atlikite padėčių mokymą.
Rankinis atrakinimas dingus elektrai

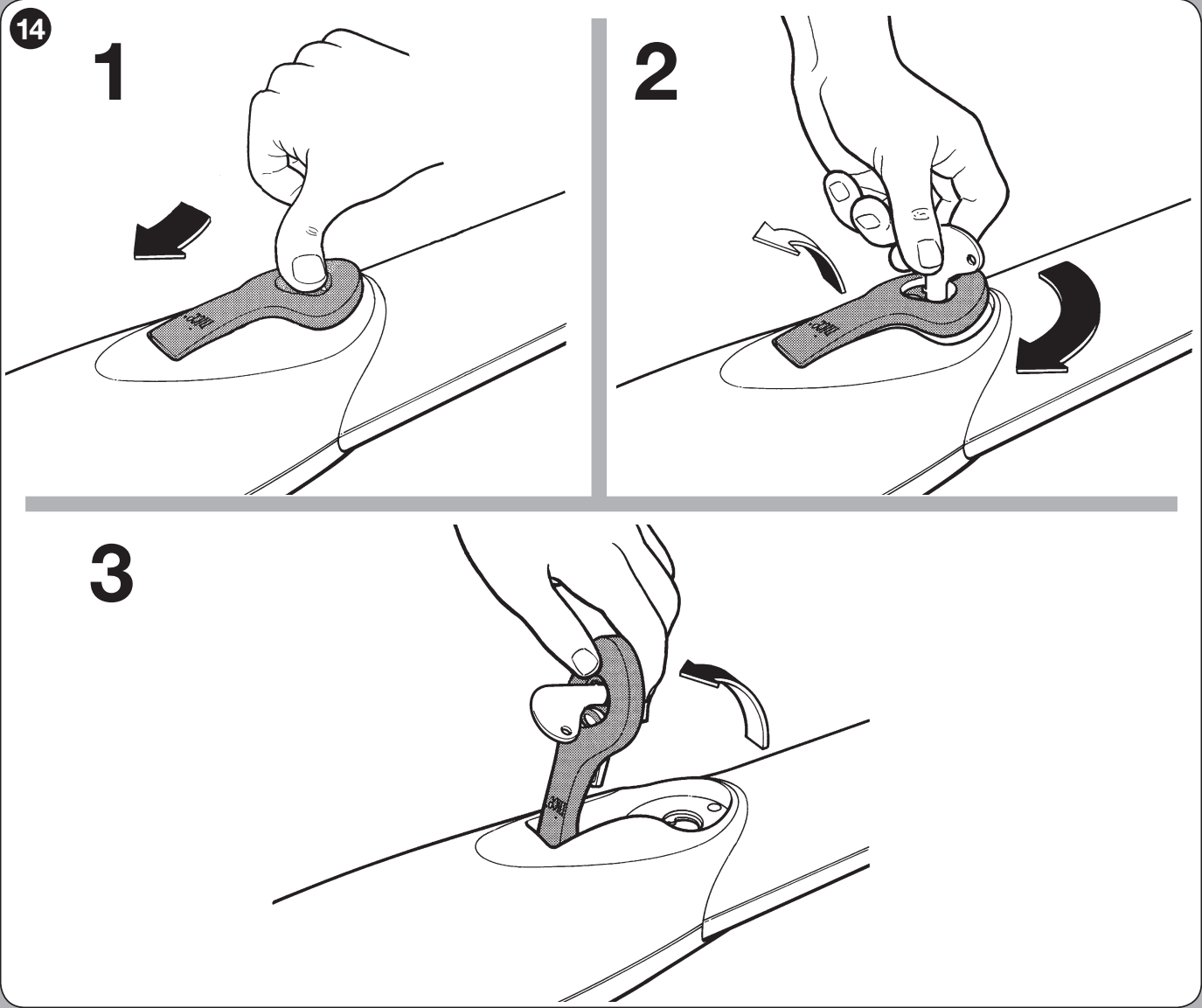

- Sustabdykite vartus, atjunkite maitinimą ir apsaugokite sąvarą nuo savaiminio judėjimo. Jei yra elektrinė spyna, pirmiausia ją atrakinkite.
- Pastumkite spynos dangtelį, įkiškite raktą ir pasukite jį pagal laikrodžio rodyklę.
- Pakelkite rankeną ir lydėkite jos judesį. Dabar sąvarą galima judinti rankomis.
- Norėdami vėl užfiksuoti, nuleiskite rankeną, pasukite raktą prieš laikrodžio rodyklę, ištraukite jį ir uždarykite dangtelį. Prieš vėl judindami vartus varikliu, patikrinkite, ar jie užfiksuoti.
Jei vartai yra vienintelis įvažiavimas į sklypą, galimybę juos atrakinti numatykite jau montuodami.

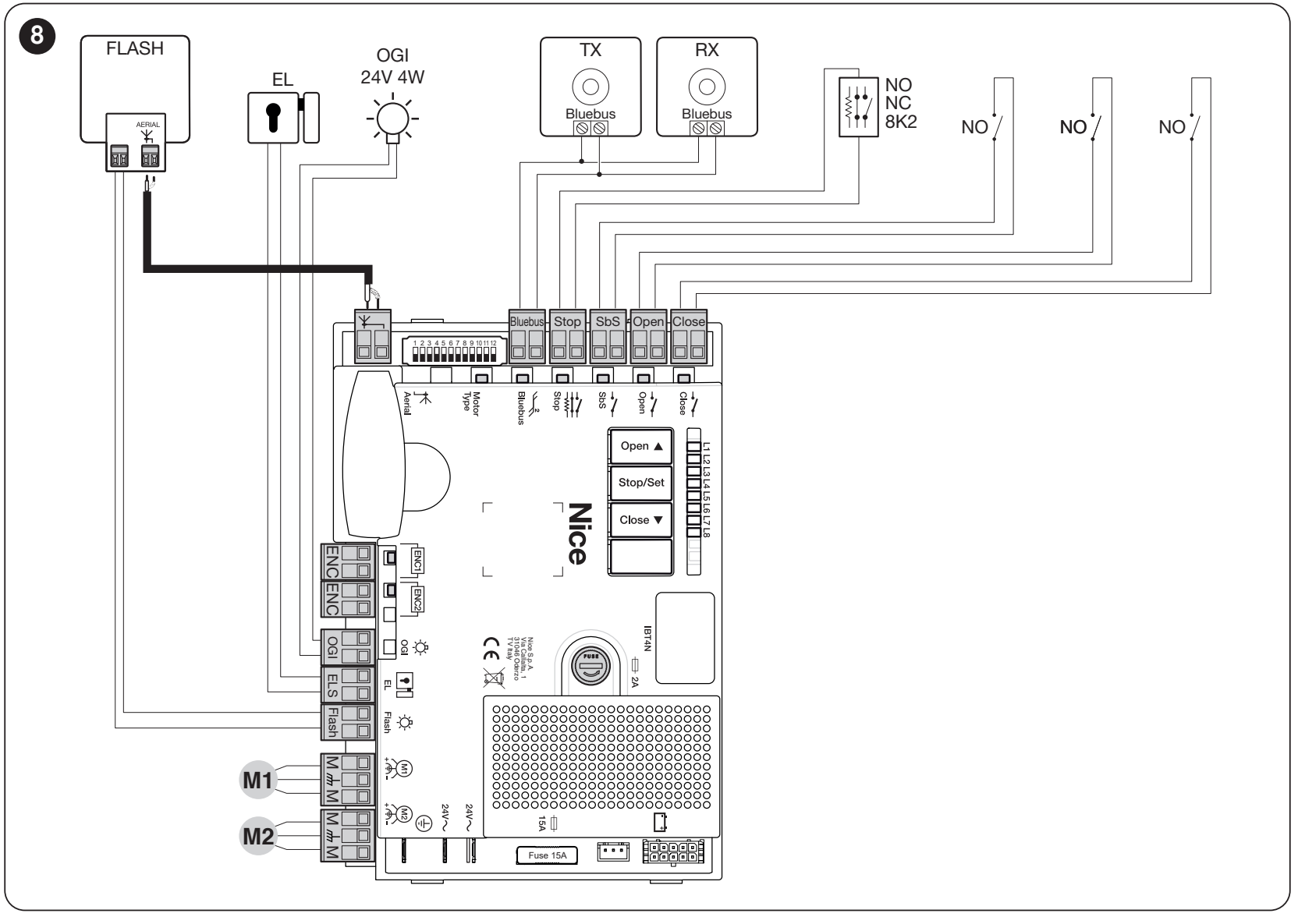

MC824HR30 laidų prijungimas
Maitinimo kabelį nutieskite atskirai nuo signalinių kabelių. Apsaugokite kabelius nuo vandens ir judėjimo, pritvirtinkite juos įvorėse ir palikite reikiamą laisvumą. Maitinimo grandinėje turi būti tinkama apsauga ir galimybė visiškai atjungti maitinimą.
| Grandinė | Kabelis | Maksimalus ilgis |
|---|---|---|
| 230 V maitinimo linija iki valdymo bloko | 3 × 1,5 mm² | 30 m |
| Kiekvienas variklis + enkoderis | 3 × 1,5 mm² + 2 × 1 mm² arba 5 × 1,5 mm² | 10 m |
| BlueBUS | 2 × 0,5 mm² | 20 m; jei ilgis didesnis nei 20 m ir iki 40 m – 2 × 1 mm² |
| Signalinė lempa | 2 × 0,5 mm² | 20 m |
| Raktinis jungiklis | 2 kabeliai po 2 × 0,5 mm² | 50 m |
| Elektrinė spyna | 2 × 1 mm² | 10 m |
| Antena | RG58 | 20 m, rekomenduojama mažiau nei 5 m |
Išsamią informaciją, įskaitant ilgesnio maitinimo kabelio duomenis, rasite MC824HR30 laidų prijungimo schemoje. Laidų spalvas patikrinkite pagal konkretaus variklio dokumentaciją; enkoderio laidų nejunkite prie variklio išvesties.
Prijungimas, poliškumas ir fotoelementai

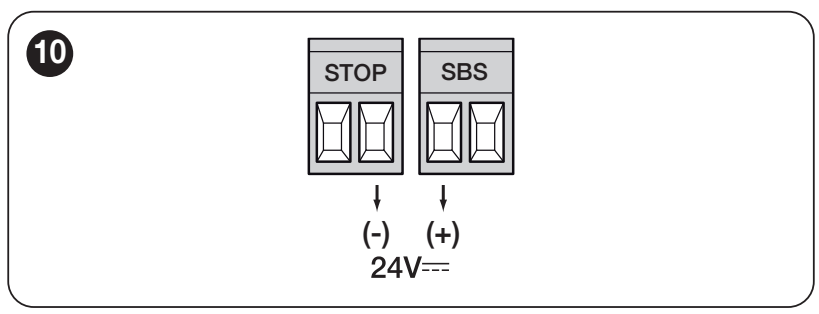

| M1/M2 ir ENC1/ENC2 | Kiekvienas variklis turi atskirą variklio ir enkoderio jungtį. M2 pirmiausia atidaro, M1 pirmiausia uždaro. Vienas variklis jungiamas prie M2/ENC2. |
|---|---|
| Pagalbinis maitinimas | Kairysis kontaktas SbS poroje yra + (pliusas), dešinysis kontaktas STOP poroje yra − (minusas). 24 V DC −30/+50 %, ne daugiau kaip 200 mA. |
| BlueBUS | Dvilaidis fotoelementų prijungimas, be poliškumo. Kiekvienai porai pagal jos funkciją reikia nustatyti tinkamą adresą. |
| STOP | Mokomas saugos įėjimas, skirtas NO, NC arba 8,2 kΩ; prijungimo būdas parenkamas pagal įrenginį. |
| SbS / OPEN / CLOSE | Be potencialo NO komandos. Prie valdymo įėjimų nejunkite išorinio įtampos šaltinio. |
| FLASH | 12 V DC / 21 W, tinkama ELDC. +/− padėtį patikrinkite pagal konkrečios išvesties ir signalinės lempos žymėjimą. |
| ELS / OGI | ELS yra 12 V AC / 15 VA, be +/−. OGI 24 V / 4 W yra programuojama išvestis; prijungimas turi atitikti pasirinktą funkciją. |
Pliuso ir minuso padėtys taikomos pagalbiniam maitinimui prie nurodytų kontaktų; tai nėra nurodymas, kaip sujungti įėjimus trumpikliu. BlueBUS, enkoderiui ir bepotencialiams kontaktams šis +/− skirstymas netaikomas.
Dabartinei komplektacijai naudokite, pavyzdžiui, EPMB fotoelementus. Kitos galimybės: EPSB, EPLB ir F210B. Belaidžiai EPMOW reikalinga sąsaja IBW. Prijungimo schema ir adresai pateikti BlueBUS skyriuje.
Pirmasis paleidimas su MC824HR30
1. Tinkamo variklio pasirinkimas

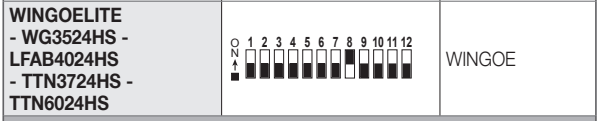

Atjungę maitinimą, nustatykite WG3524HS parametrą Motor Type: DIP 8 ON, kiti DIP 1–7 ir 9–12 OFF. Tai nėra L1–L8 funkcijų nustatymas.
2. Įrenginių aptikimas
- Patikrinkite variklio ir enkoderio jungtis, eigos ribotuvus bei saugos įtaisų veikimą. Įjunkite maitinimą.

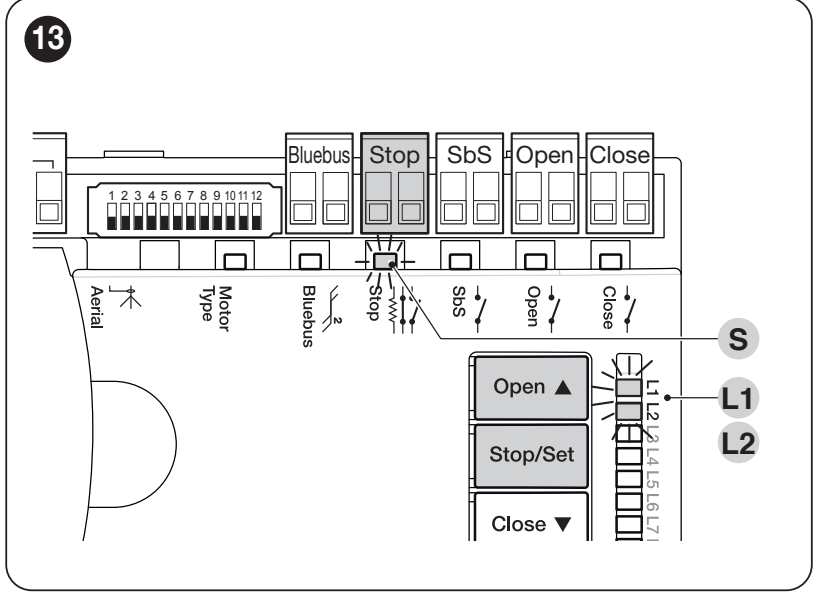

- Laikykite nuspaudę Open + Stop/Set. Kai maždaug po 3 sekundžių L1 ir L2 pradės greitai mirksėti, atleiskite mygtukus.
- Palaukite, kol procesas bus baigtas. STOP LED turi šviesti, o L1/L2 – užgesti. Pakeitę saugos įtaisą, pakartokite aptikimo procedūrą.
3. Automatinis padėčių nustatymas
- Laikykite nuspaudę Stop/Set + Closekol maždaug po 5 sekundžių L3/L4 pradės greitai mirksėti. Atleiskite mygtukus.
- Stebėkite visą eigą: lėtai užsidaro M1, tada M2, lėtai atsidaro M2 ir M1, galiausiai greitai užsidaro abu vartai.
- Jei kryptis arba seka netinkama, sustabdykite mokymą mygtuku „Open“ arba „Close“ ir atjunkite maitinimą. Technikas pataisys variklio kryptį; jei netinkama seka, sukeiskite variklio ir atitinkamas enkoderio jungtis. Vienas variklis lieka prijungtas prie M2/ENC2.
- Tinkamai užbaigus, L3/L4 užgęsta. Suveikus PHOTO/STOP ir užsidegus L1, pašalinkite priežastį ir pakartokite mokymą.
Rankinis ir mišrus mokymas, lėtinimo padėtys ir tikslūs pataisymai pateikti MC824HR30 padėčių nustatymo instrukcijoje. Prieš perduodami įrenginį atlikite visus bandymus, ne tik vieną sėkmingą ciklą.
Nustatymai ir nuotolinio valdymo pultai
Automatinį uždarymą, pauzę, greitį, jėgą ir kitas funkcijas nustatykite pagal MC824HR30 programavimo instrukciją. Nedidinkite jėgos, užuot pašalinę priežastį, dėl kurios vartai sunkiai juda. Pakeitus nustatymus, reikia pakartoti saugos bandymus.
Valdymo blokui reikia radijo imtuvo. Dabartiniuose rinkiniuose yra OXIBD ir MYGO4. Dvipusiam ryšiui su OXIBD tinka ON3EBD. Galima palikti OXI su atitinkamais pultais; OXILR reikalingi ONE LR.
Kitos galimos parinktys: INTI2, ON2E, FLO2RE ir NICEWAY; jie parenkami pagal imtuvą ir jo kodavimo šeimą. Vien dažnis suderinamumo negarantuoja. Susiekite pagal imtuvo ir antenos instrukcijas.
Naudojant OXIBD, išorinę anteną prijunkite tiesiai prie imtuvo antenos gnybtų. Laikykitės koaksialinio kabelio centrinės gyslos ir ekrano žymėjimo; tai nėra +/− maitinimo jungtys.
Papildomų priedų prijungimas
| Įspėjamoji lemputė | ELDC skirta atitinkamai nuolatinės srovės išvesčiai. WLT prijunkite tik prie įtampos ir funkcijos, numatytos jo instrukcijoje; nejunkite tiesiai prie 230 V. |
|---|---|
| Fotoelementai | EPMB ir kiti suderinami BlueBUS įrenginiai. |
| Laikikliai | PLA6 kai reikia pailginti galinį tvirtinimą; PLA8 priekiniam tvirtinimui varžtais. |
| Techninės priežiūros sąsaja | IBT4N ir OVIEW profesionaliam nustatymui ir diagnostikai. |
Veikimas dingus elektrai
MC824HR30 palaiko NICE PSS324 atsarginę bateriją. Senesnė PS324 prijungiama per CABLA11 o naudojant ją turi būti išjungta „Standby“ funkcija. Rinkdamiesi pakaitalą, visada nurodykite tikslų valdymo bloko ir baterijos modelį.
Junkite atjungę ir elektros tinklą, ir bateriją. Veikimo trukmė priklauso nuo baterijos būklės ir vartų apkrovos. Daugiau informacijos pateikta MC824HR30 atsarginio maitinimo instrukcijoje; be baterijos galima naudoti rankinį atblokavimą.
Kai vartai veikia netinkamai
| Požymis | Ką patikrinti |
|---|---|
| Variklis nejuda | Patikrinkite valdymo bloko maitinimą, ar tinkamai atblokuota pavara, STOP grandinę ir fotoelementus; po perkrovos varikliui atvėsus pašalinkite perkrovos priežastį. |
| Vartai juda netinkama seka | Pirmiausia atsidaro M2/ENC2, pirmiausia užsidaro M1/ENC1; tikrinti ir keisti galima tik atjungus maitinimą. |
| Sustoja arba pakeičia kryptį | Patikrinkite kliūtis, vėją, vyrių pasipriešinimą, fotoelementus, mechaninius ribotuvus ir enkoderio jungtį. |
| Mirksi L1/L2 arba L3/L4 | Įrenginių arba padėčių nuskaitymas dar nebaigtas; atlikite atitinkamo etapo veiksmus. |
| Įspėjamoji lemputė signalizuoja gedimą | MC824HR30 diagnostikos lentelėje paaiškinta, ką reiškia mirksnių skaičius ir kaip reaguoti. |
Įprasto gedimo atveju atstatymas į pradinius nustatymus nėra pirmas žingsnis. Ištrynus nustatymus, reikia iš naujo atlikti mokymą ir patikrinti saugą; radijo pultai atskirai valdomi imtuve.

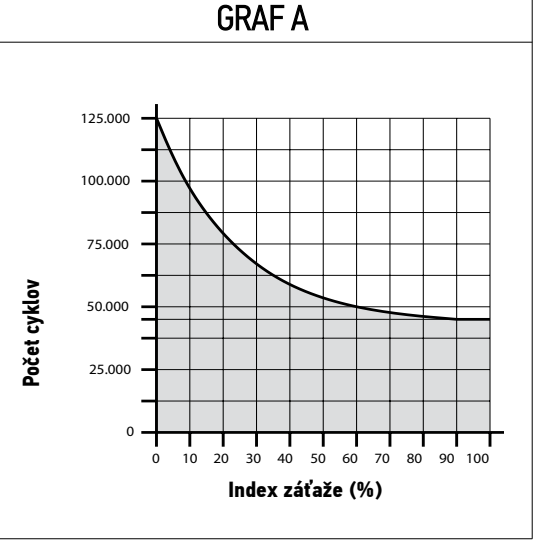

Orientacinis eksploatavimo laikas
Sudėkite atitinkamus indeksus, neviršydami leistinų vartų matmenų. Papildomus veiksnius įskaičiuokite, jei tikimybė, kad jie pasireikš, viršija 10 %. Grafike pateiktas orientacinis ciklų skaičius reguliariai prižiūrint įrenginį; tai nėra garantija ar eksploatavimo metų skaičius.
| Visos automatikos sistemos savybės | Indeksas | Eksploatavimo trukmės grafikas |
|---|---|---|
| Vartų varčia nuo 100 iki 200 kg | 10 % |
|
| Ilgis 1–2 m | 10 % | |
| Ilgis virš 2 iki 3 m | 20 % | |
| Virš 40 °C / žemiau 0 °C arba drėgmė virš 80 % | 20 % | |
| Pilnas vartų varčios užpildas | 15 % | |
| Vėjuota aplinka | 15 % |
Rinkdamiesi vis tiek turite neviršyti leistino ilgio ir svorio grafiko. Eksploatavimo trukmės indeksas neleidžia rinktis sunkesnės ar ilgesnės varčios.
Bandymas, sauga ir priežiūra
Technikas patikrina visą judėjimo kelią, atramas, atblokavimą, fotoelementus, STOP ir smūgio jėgas. Atliekant rankinį bandymą pagal variklio instrukciją, 390 N yra viršutinė rankinio judinimo bandymo riba, o ne tikslinė smūgio jėgos nuostata. Jis perduoda instrukciją ir parodo, kaip saugiai atblokuoti mechanizmą.
Patikrą atlikite ne rečiau kaip kas 6 mėnesius, intensyviai naudojant – dažniau. Pagal instrukciją patikrinami laikikliai, varžtai, korozija, vyriai, sraigto būklė ir tepimas, kabeliai, atramos ir visi apsauginiai įtaisai. Prieš atlikdami priežiūrą atjunkite maitinimą ir akumuliatorių.
Varčioms judant, neikite į jų judėjimo kelią. Valdiklius laikykite vaikams nepasiekiamoje vietoje ir nevaldykite vartų, jei nematote pravažiavimo zonos. Jei varčioje yra įmontuoti varteliai, juos atidarius pavaros paleidimas turi būti blokuojamas. Gedimo atveju išjunkite automatiką ir kvieskite techninės priežiūros specialistą; neapeikite apsauginių įtaisų.
WG3524HS techniniai parametrai
| Modelis | NICE WINGO WG3524HS |
|---|---|
| Variklis | 24 V DC; nejungti tiesiogiai prie 230 V maitinimo |
| Jėga | Maks. 1 500 N, vardinė 650 N |
| Greitis | 0,040 m/s be apkrovos; apie 10 s / 90° be įsibėgėjimo ir lėtėjimo, montuojant įprastai |
| Suvartojamoji galia / srovė | Maks. 120 W / 5 A; vardinė 72 W / 3 A |
| Ciklas | Iki 30 ciklų per valandą esant vardinei jėgai |
| Eiga | 470 mm |
| Apsaugos laipsnis | IP44 |
| Darbinė temperatūra | −20 iki +50 °C |

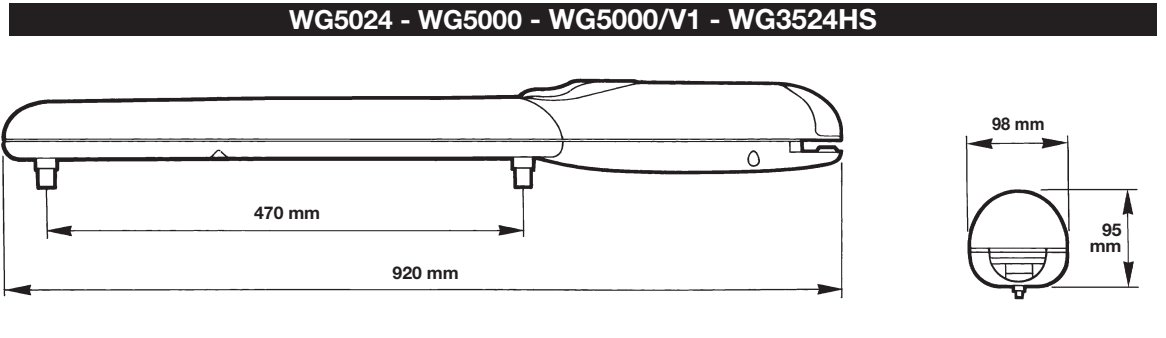

| Matmenys | 920 × 98 × 95 mm |
| Svoris | 6 kg |
Padėsime išsirinkti pagal matmenis, svorį, užpildą, naudojimo dažnumą ir vyrių padėtį. Susisiekite su mumis pateikdami šiuos duomenis ir montavimo vietos nuotrauką.
Montavimo instrukcija PDF formatu
