Produkto aprašymas NICE Moonclever MC824HR30 – naujas valdymo blokas, skirtas 24 V varstomųjų vartų „Toona“ šeimos pavaroms
NICE MC824HR30 valdymo bloko prijungimas ir nustatymas
NICE Moonclever MC824HR30 yra MC824HR10 įpėdinis, skirtas vienvėrėms ir dvivėrėms vartų sistemoms. Moonclever bloke yra MCA1R30 plokštė (SPMCA1R30). Valdymo blokas maitinamas 230 V AC įtampa ir valdo suderinamas 24 V DC pavaras su magnetiniu enkoderiu.
MC824HR30 priklauso MC824H tipui. MC824L versijai naudojami kitokie varikliai, todėl toliau pateiktas pavarų pasirinkimas ir enkoderių prijungimo schema taikomi HR30 modeliui. Dvivėrių vartų sistemoje M2 pirmiausia atidaro vartus, o M1 pirmiausia juos uždaro. Vienvėrių vartų sistemoje variklis jungiamas prie M2.
Suderinamos pavaros ir priedai
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Mirksėdamas perspėja apie vartų judėjimą, ypač išvažiuojant iš vietos, kur prastas matomumas. |
|
| Fotodavikliai | Aptinka vartų zonoje esančią kliūtį ir suaktyvina atitinkamą saugos reakciją. |
|
| Nuotolinio valdymo pultas | Vartų atidarymas ir uždarymas nuotoliniu būdu. |
|
| Imtuvas | Priima pultų komandas; į SM jungtį montuojamas vienas modulis. |
|
| Techninės priežiūros programavimas | Išplėstinis valdymo bloko nustatymas ir diagnostika. |
|
| Antena | Padeda padidinti radijo bangomis valdomų įrenginių veikimo nuotolį. |
|
| Klaviatūra | Leidžia įvesti komandą kodu, nenaudojant nuotolinio valdymo pulto. |
|
| Raktinis jungiklis | Vartų valdymas raktu iš nuolatinės vietos. |
|
| Atsarginis akumuliatorius | Leidžia valdyti vartus net ir nutrūkus elektros tiekimui. |
Valdymo blokas skirtas 24 V pavaroms su magnetiniu enkoderiu. Pasirinkite konkretų variklį iš toliau pateiktos lentelės ir, prieš nustatydami eigos ribas, nustatykite jo tipą jungikliais.
| Grupė | Gamintojo nurodyti MC824H modeliai |
|---|---|
| Toona | TO4024, TO5024, TO5024I, TO7024 |
| Toona Hi-Speed | TO5024HS, TO6024HS |
| Hyppo | HY7024, HY7124 |
| Požeminės pavaros | MFAB3024, LFAB4024, BFAB5024 |
| Kitos greitaeigės pavaros | MFAB3024HS, LFAB4024HS, WG3524HS, TTN3724HS, TTN6024HS |
| Kiti suderinami modeliai | MB4024, MB5024, XFAB2124, METROELITE, WINGOELITE |
Jei prekybinis pavadinimas skiriasi arba variklis yra senesnis, patikrinkite visą jo modelio pavadinimą. Jungiklių nustatymus rasite skiltyje Variklio tipo pasirinkimas.
Valdymo bloko montavimas ir laidų prijungimas
Pritvirtinkite dėžę prie tvirto vertikalaus paviršiaus taip, kad jos apatinis kraštas būtų bent 40 cm virš žemės. Apsaugokite kabelių trasas nuo vandens patekimo. Gamintojas nurodo, kad šoninis kabelio įvadas skirtas tik apsaugotoms vidaus patalpoms; lauke naudokite numatytus apatinius įvadus su tinkamomis įvorėmis.
| Paskirtis | Kabelis ir didžiausias ilgis |
|---|---|
| Valdymo bloko maitinimas | 3 × 1,5 mm²; iki 30 m. Kai ilgis viršija 30 m, gamintojas nurodo naudoti 3 × 2,5 mm² kabelį ir automatiką įžeminti. |
| Kiekvienas variklis | 3 × 1,5 mm²; iki 10 m. |
| Kiekvieno variklio enkoderis | 2 × 1 mm²; iki 10 m. Pagal instrukciją variklio ir enkoderio kabelius galima pakeisti vienu 5 × 1,5 mm² kabeliu. |
| BlueBUS | 2 × 0,5 mm²; iki 20 m. Kai ilgis 20–40 m, naudokite 2 × 1 mm² kabelį. |
| Švyturėlis | 2 × 0,5 mm²; iki 20 m. |
| Antena | Koaksialinis kabelis RG58; iki 20 m, rekomenduojamas ilgis – mažiau nei 5 m. |
| Raktinis jungiklis | 2 kabeliai po 2 × 0,5 mm² arba vienas 4 × 0,5 mm² kabelis; iki 50 m. |
| Elektrinė spyna | 2 × 1 mm²; iki 10 m. |
Nurodyti skerspjūviai taikomi nurodytiems ilgiams. Ilgesnėms trasoms kabelį rinkitės atsižvelgdami į faktinį ilgį, klojimo būdą ir maitinimo grandinę.

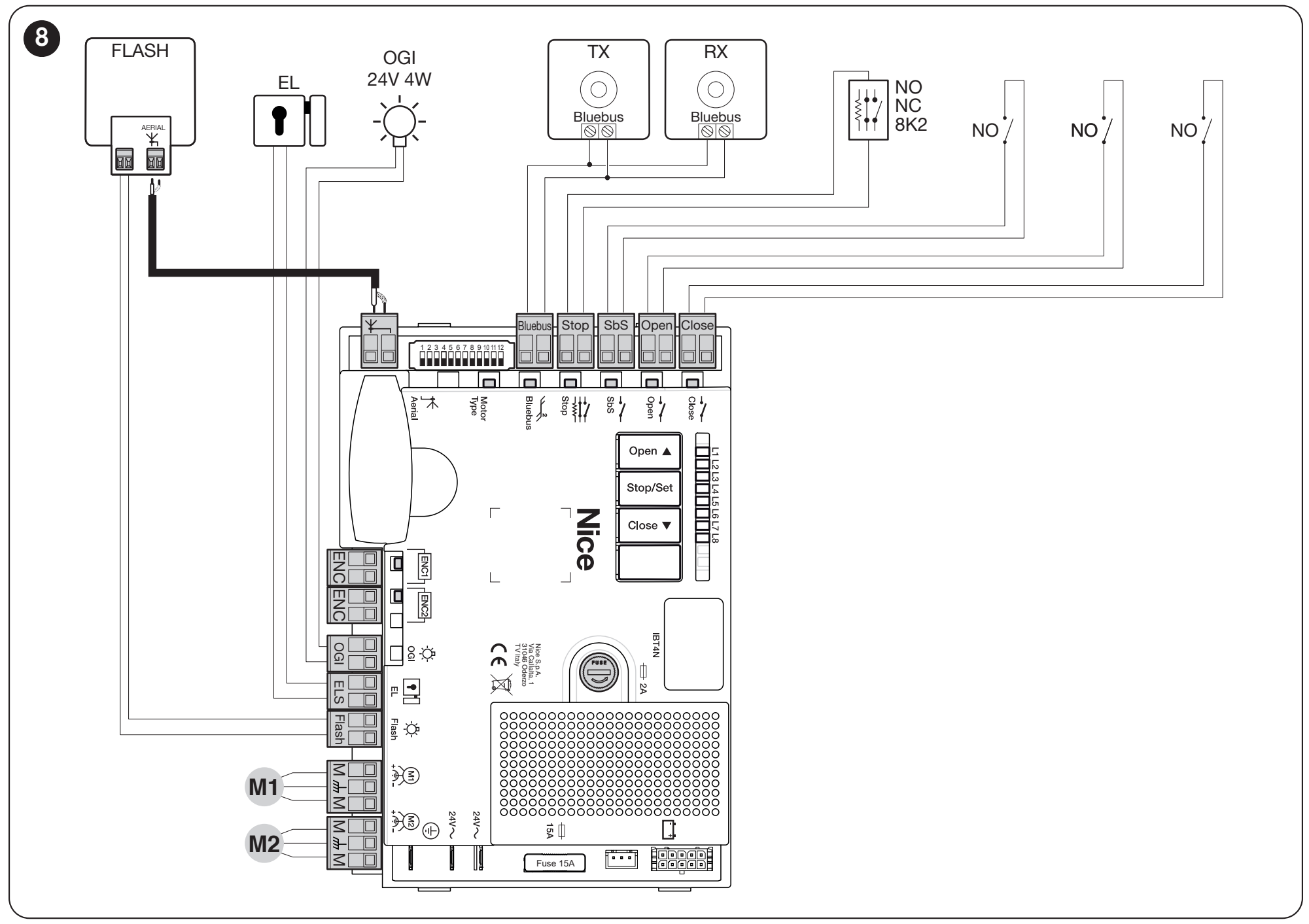

MC824HR30 gnybtai ir prijungimo schema
Keisdami prijungimą, atjunkite tinklo maitinimą ir atsarginį akumuliatorių. Vadovaukitės užrašais tiesiai ant MC824HR30 plokštės; kitų valdymo blokų gnybtų numeracija čia netinka.
TX ir RX schemoje yra BlueBUS fotoelementai. Antenos prijungimas prie plokštės skirtas OXI; naudojant OXIBD, antena jungiama tiesiai prie imtuvo, kaip parodyta radijo dalyje. Spustelėkite paveikslėlį, kad jį padidintumėte.
| Gnybtas | Paskirtis |
|---|---|
| L / N / PE | 230 V AC tinklo maitinimas ir apsauginis įžeminimas pagal maitinimo dalies žymėjimą. Nejunkite prie žemos įtampos įėjimų. |
| M1 + ENC1 | Variklis, skirtas tam vartų sparnui, kuris užsidarant juda pirmas, ir jo enkoderis. |
| M2 + ENC2 | Variklis, skirtas tam vartų sparnui, kuris atsidarant juda pirmas, ir jo enkoderis. Vieno sparno vartų variklį prijunkite prie M2, M1 palikite laisvą. |
| FLASH | Švyturėlio išėjimas; švyturėlio režimu – 12 V DC, maks. 21 W. Gamintojas nurodo NICE ELDC. Tai nėra 230 V išėjimas. |
| ELS | Elektrinės spynos išėjimas: 12 V AC, maks. 15 VA. Pakeitus funkciją į apšvietimą, keičiasi ir išėjimo elektriniai parametrai. |
| OGI | Atvirų vartų indikatorius: 24 V, maks. 4 W; įtampa gali svyruoti nuo −30 iki +50 %. |
| BlueBUS | Du laidai suderinamiems įrenginiams maitinti ir ryšiui palaikyti; jungiama lygiagrečiai, poliškumo paisyti nereikia. |
| STOP | Saugos įėjimas, skirtas NO, NC arba 8,2 kΩ kontaktui. Mokymosi metu valdymo blokas įsimena prijungtą būseną; jai pasikeitus, vartai sustoja ir trumpam pajuda atgal. |
| SbS / OPEN / CLOSE | Valdymo įėjimai bepotencialiams NO kontaktams: žingsninis valdymas, atidarymas ir uždarymas. Nejunkite prie jų išorinės įtampos. |
| 24 V DC papildomiems įrenginiams | Minusas (−) yra dešinysis STOP poros gnybtas, pliusas (+) – kairysis SbS poros gnybtas, žiūrint į gnybtų blokus su užrašais STOP ir SbS. Bendra srovė – ne daugiau kaip 200 mA. Šis maitinimas tiekiamas ir budėjimo režimu (Standby); BlueBUS gnybtai yra atskiri, jų poliškumo paisyti nereikia. |
| SM / IBT4N | Įstatomo imtuvo jungtis / techninės priežiūros sąsajos jungtis. Priedus junkite tik atjungę maitinimą. |
Varikliai ir enkoderiai
Kiekvienas enkoderis turi būti prijungtas prie tinkamo variklio. Dvilaidžiame ENC įėjime poliškumas nesvarbus. Jei mokantis nustatoma, kad sparnų seka sukeista, kartu su varikliais reikia sukeisti ir jų enkoderius. Apsauginio įžeminimo laidą draudžiama sukeisti su variklio laidais.
Mygtukas ir raktinis jungiklis
Įprastam valdymui NO kontaktą prijunkite prie SbS gnybtų poros. Jungiklyje NICE EKS naudokite pasirinkto mikrojungiklio C ir NO kontaktus. Komandų seką nustato antrojo lygio parametras L2. Atskiroms komandoms galima naudoti OPEN ir CLOSE įėjimus. Pirmojo lygio funkcija L7 gali pakeisti CLOSE įėjimą į dalinio atidarymo įėjimą.
STOP įėjimas
Keli NO kontaktai jungiami lygiagrečiai, o keli NC kontaktai – nuosekliai. 8,2 kΩ varžinių saugos briaunų deriniai jungiami pagal konkretaus briaunos tipo schemą. Jei STOP rodo gedimą, patikrinkite kontaktą ir laidus, o ne nuolat užtrumpinkite įėjimą.
BlueBUS fotoelementai
Paprastai porai naudokite suderinamą siųstuvą TX ir imtuvą RX, pavyzdžiui, NICE EPMB. Abu įrenginiai jungiami dviem laidais lygiagrečiai prie BlueBUS. Tai ne reliniai fotoelementai su COM/NC kontaktais; EPM arba BF jungimo schema iš kito valdymo bloko čia netinka.
- TX ir RX sumontuokite vieną priešais kitą, atsižvelgdami į saugomą zoną.
- Nustatykite adresavimo tiltelius pagal norimą funkciją. Vienos poros TX ir RX turi tą patį adresą, o kitos poros adresas turi būti kitoks.
- Prijunkite abu BlueBUS laidus; poliškumas nesvarbus.
- Atlikite prijungtų įrenginių atpažinimą ir patikrinkite kiekvieną porą, kol vartai juda.
| Adresas | MC824H valdymo bloko reakcija |
|---|---|
| FOTO / FOTO II | Apsauga uždarant: vartai sustoja ir pakeičia judėjimo kryptį. |
| FOTO 1 / FOTO 1 II | Uždarant vartai sustoja ir pakeičia judėjimo kryptį; atidarant – sustoja, o spinduliui atsikūrus juda toliau. |
| FOTO 2 / FOTO 2 II | Apsauga atidarant: vartai sustoja ir pakeičia judėjimo kryptį. |
| FOTO 3 | Ši konfigūracija MC824H nenaudojama. |
Tikslią tiltelių padėtį nustatykite pagal konkrečių fotoelementų žymėjimą. Pridėję, pašalinę ar pakeitę įrenginį, pakartokite prijungtų įrenginių atpažinimą.
Pirmasis paleidimas ir vartų eigos atpažinimas
1. Pasirinkite variklio tipą
Atjungę maitinimą, nustatykite selektorių pagal tikslų pavaros modelį. Nustatymą atlikite prieš mokydami mechaninių ribotuvų padėtis. Naudokite tik gamintojo nurodytą derinį.

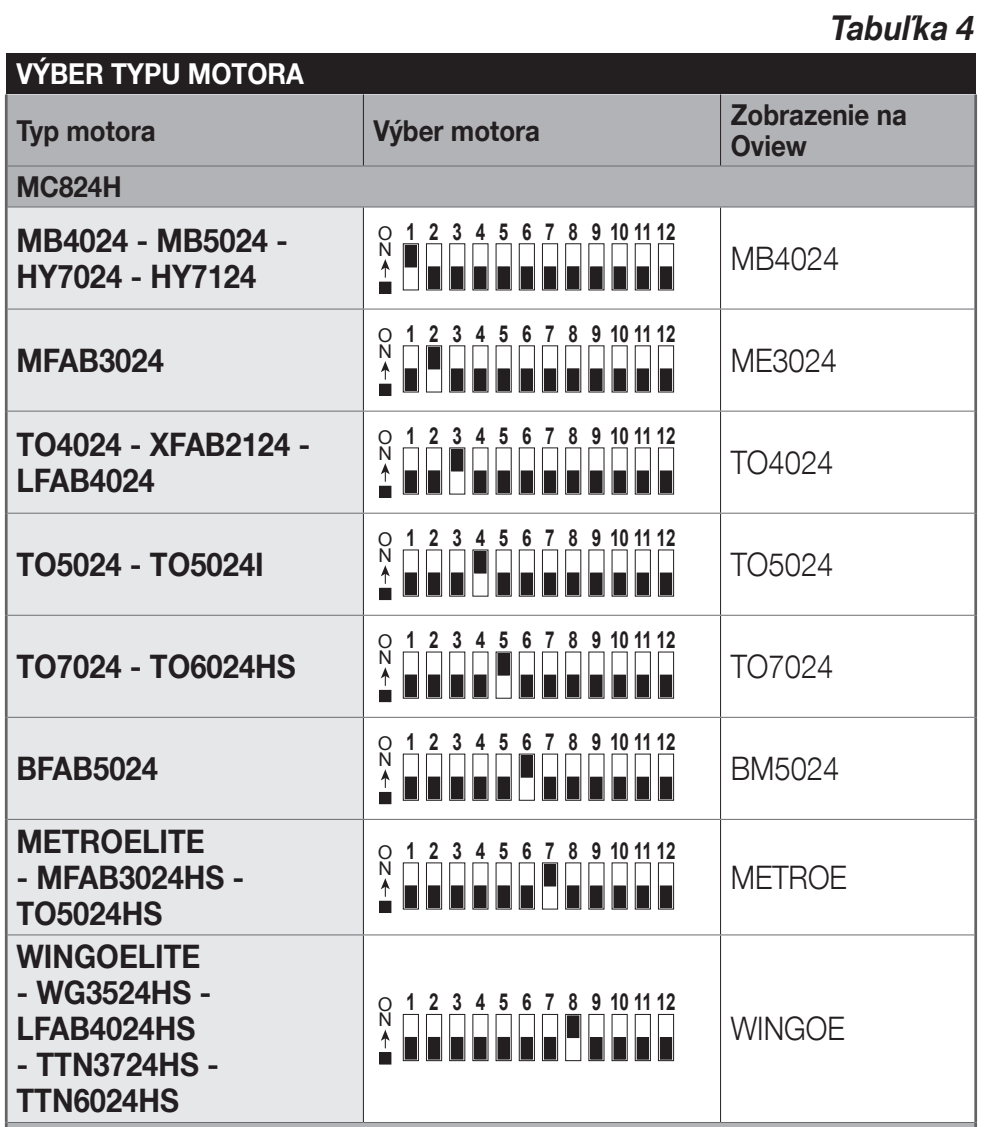

Paveikslėlyje parodyti MC824H variklio nustatymai. Jungiklio padėtį nustatykite pagal ON žymą paveikslėlyje ir valdymo bloko selektoriuje. Spustelėkite paveikslėlį, kad jį padidintumėte.
2. Patikrinkite mechaniką ir pirmąjį įjungimą
Patikrinkite galinius ribotuvus, laisvą judėjimą ir pavarų užrakinimą pagal jų instrukcijas. Įjungus BlueBUS LED turi reguliariai mirksėti maždaug kartą per sekundę, fotoelementų TX/RX LED turi mirksėti, o įspėjamoji lemputė turi būti išjungta. Pastebėję neatitikimų, atjunkite maitinimą ir patikrinkite jungtis.
3. Atpažinkite prijungtus įrenginius

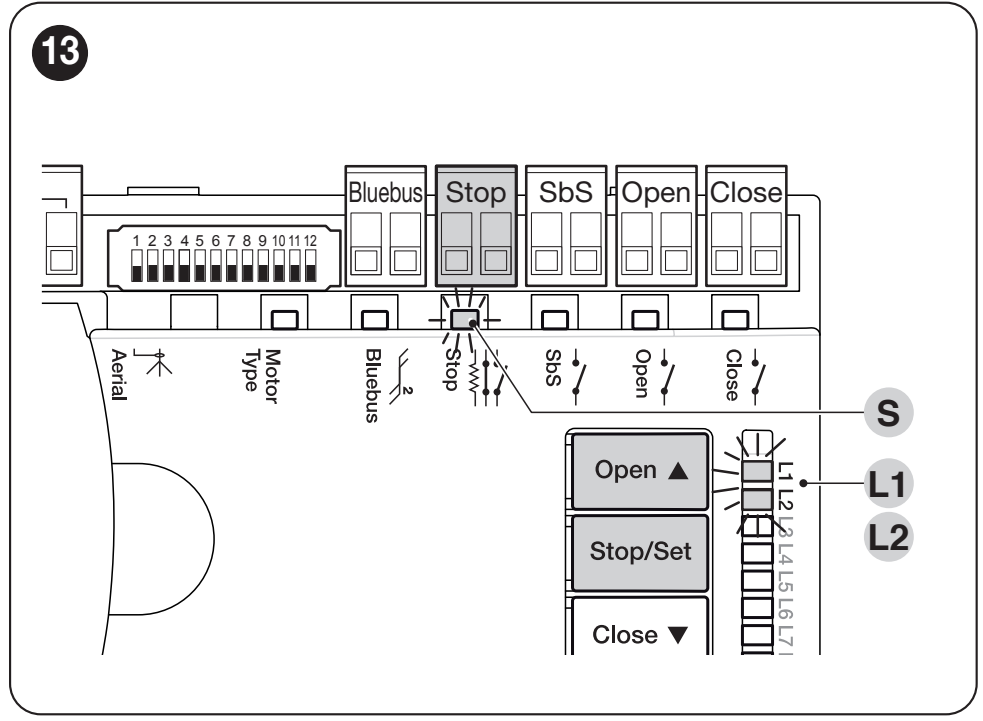

Mygtukai ir indikatoriai, naudojami atpažįstant BlueBUS ir STOP įrenginius. Spustelėkite, kad padidintumėte vaizdą.
- Paspauskite ir laikykite Open ▲ + Stop/Set.
- Kai L1 ir L2 pradės greitai mirksėti, maždaug po 3 sekundžių, atleiskite mygtukus.
- Palaukite, kol procesas bus baigtas. STOP LED turi šviesti, o L1 ir L2 – užgesti. L3 ir L4 gali rodyti, kad dar reikia išmokyti eigą.
Šis etapas būtinas net tada, kai prie BlueBUS ar STOP neprijungtas joks įrenginys.
4. Automatiškai išmokykite mechaninius galinius ribotuvus
- Paspauskite ir laikykite Stop/Set + Close ▼.
- Atleiskite mygtukus tik tada, kai L3 ir L4 pradės greitai mirksėti, maždaug po 5 sekundžių. Jei atleisite anksčiau, kai mirksi L1, bus įjungtas rankinis mokymas.
- Patikrinkite judesių seką: M1 lėtai užsidaro, M2 lėtai užsidaro, M2 ir M1 lėtai atsidaro iki galinių ribotuvų, o galiausiai abu varčios greitai užsidaro.
- Sėkmingai užbaigus procesą, L3 ir L4 užgęsta. Mygtukais patikrinkite, ar vartai atsidaro ir užsidaro atskirai.
Jei kryptis arba seka neteisinga: sustabdykite mokymą Open arba Close mygtuku. Prieš taisydami jungtis, atjunkite visą maitinimą. Jei sukeistos varčios, reikia sukeisti M1/M2 ir atitinkamas ENC jungtis; jei neteisinga tik judėjimo kryptis, pakeiskite tik variklio laidų jungtis pagal originalią schemą. Tada pakartokite mokymą. Suveikus fotoelementui arba STOP, mokymas nutraukiamas.
Norint pakartoti mokymą, nereikia iš anksto ištrinti visos atminties.
Rankinis varčių padėčių tikslinimas
Jei automatinio mokymo rezultatas netinka vartų geometrijai, padėtis galima tikslinti rankiniu būdu. Mišrusis režimas tęsiamas po ankstesnio automatinio mokymo ir leidžia tikslinti pasirinktas tarpines padėtis; mechaninės galinės padėtys 0 ir 1 išlieka nepakitusios.

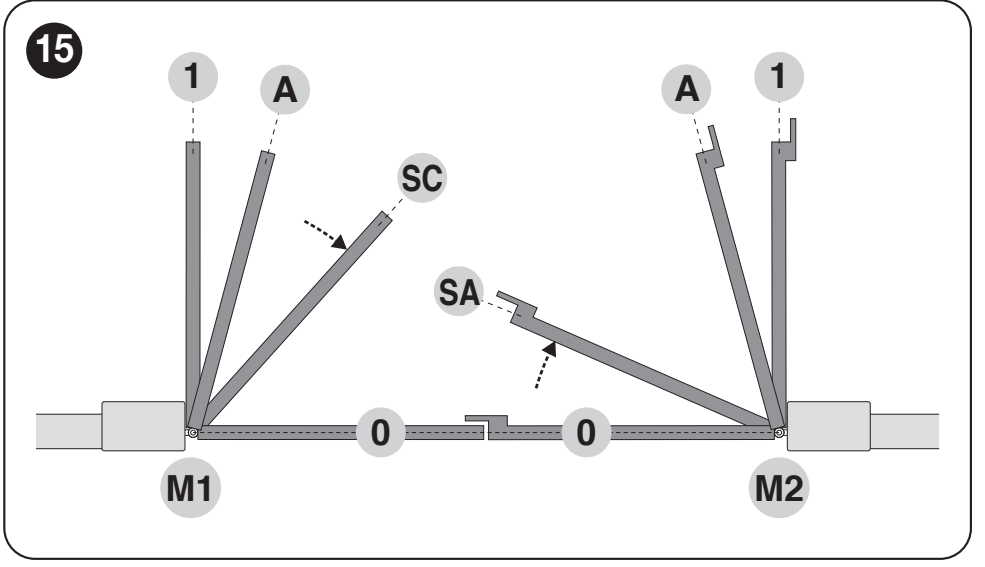

SA ir SC nustato varčių judėjimo eiliškumą; A – pageidaujama atidaryta padėtis. Spustelėkite, kad padidintumėte vaizdą.
| LED indikatoriai rankinio mokymo metu | Padėtis |
|---|---|
| L1 | M1 uždarymo mechaninis galinis ribotuvas (0). |
| L2 | M2 uždarymo mechaninis galinis ribotuvas (0). |
| L3 | SA: M2 padėtis, kurią pasiekus atidarant pradeda judėti M1. |
| L4 | Pageidaujama M1 variklio atidaryta padėtis A. |
| L5 | Pageidaujama M2 variklio atidaryta padėtis A. |
| L6 | SC: M1 padėtis, kurią pasiekus uždarant pradeda užsidaryti M2. |
| L7 | M1 atidarymo mechaninis galinis ribotuvas (1). |
| L8 | M2 atidarymo mechaninis galinis ribotuvas (1). |
Norėdami įjungti rankinį mokymą, laikykite nuspaudę Stop/Set + Close ir atleiskite, kai pradės mirksėti L1, maždaug po 3 sekundžių. Trumpai paspaudus Open/Close pasirenkama padėtis, o palaikius nuspaudus judinamas atitinkamas variklis. Norėdami išsaugoti padėtį, palaikykite Stop/Set nuspaudę bent 3 sekundes; tada pereisite prie kitos padėties. Tarp žingsnių galima daryti ne ilgesnę kaip 10 sekundžių pertrauką.
Vienos varčios vartams nenaudojamos padėtys praleidžiamos. Atlikite veiksmus lentelėje nurodyta LED seka ir išsaugokite tik prijungto M2 variklio padėtis.
Funkcijų ir parametrų programavimas
Open ▲ ir Close ▼ mygtukais pasirenkamas punktas, o Stop/Set patvirtinamas arba pakeičiamas nustatymas. I lygmeniu funkcija įjungiama arba išjungiama; II lygmeniu nustatoma jos reikšmė. Pavyzdžiui, I lygmens L1 įjungia automatinį uždarymą, o II lygmens L1 nustato pauzės trukmę.
I lygmuo – įjungimas ir išjungimas
- Kai vartai nejuda, laikykite nuspaudę Stop/Set, kol pradės mirksėti L1, tada atleiskite.
- Open/Close mygtukais pasirinkite reikiamą LED.
- Trumpai paspauskite Stop/Set, kad pakeistumėte būseną: trumpas mirktelėjimas = OFF, ilgas mirktelėjimas = ON.
- Baigę palaukite, kol programavimo režimas bus uždarytas.
| LED – funkcija | ON būsena ir jos poveikis |
|---|---|
| L1 – automatinis uždarymas Užsidaro praėjus nustatytai pauzei. | Vartams atsidarius, pradedama skaičiuoti pauzė, po kurios vartai užsidaro. |
| L2 – uždarymas suveikus fotoelementui Sutrumpina pauzę arba ją pradeda skaičiuoti fotoelementui suveikus. | Kai įjungtas automatinis uždarymas, pauzė sutrumpinama iki 5 s. Jei ši funkcija išjungta, fotoelemento suveikimas gali inicijuoti uždarymą praėjus nustatytai pauzei. |
| L3 – visada uždaryti Veiksmas atkūrus maitinimą. | Jei vartai atidaryti, atkūrus maitinimą valdymo blokas juos uždarys, prieš tai įjungęs įspėjamąjį mirksėjimą. |
| L4 – visų įrenginių budėjimo režimas Energijos taupymo režimas; MC824HR30 modelyje paprastai įjungtas. | Po neveikimo laikotarpio išjungia BlueBUS ir daugumą LED indikatorių. Akumuliatoriaus sąlygos nurodytos skiltyje Budėjimo režimas ir atsarginis maitinimas. |
| L5 – spyna / apšvietimas Pakeičia ELS išėjimo funkciją. | ON: pagalbinis apšvietimas. OFF: elektrinė spyna; pakeitę nustatymą, patikrinkite prijungtos apkrovos parametrus. |
| L6 – įspėjamasis mirksėjimas Įspėjimas prieš vartams pradedant judėti. | Įspėjamoji lemputė pradeda mirksėti likus 3 s iki judėjimo pradžios. |
| L7 – CLOSE / dalinis atidarymas Pakeičia CLOSE įvesties funkciją. | CLOSE įvestis vietoj uždarymo komandos pateikia Partial Open 1 komandą. |
| L8 – OGI / techninė priežiūra Pakeičia OGI išėjimo funkciją. | Išėjimas signalizuoja apie reikalingą techninę priežiūrą, o ne apie atidarytus vartus. |
II lygmuo – reikšmės nustatymas
- Laikykite Stop/Set nuspaudę, kol pradės mirksėti L1, tada atleiskite. Open/Close mygtukais pasirinkite parametrą.
- Vėl laikykite nuspaudę Stop/Set. Maždaug po 3 sekundžių užsidegs dabartinę reikšmę rodantis LED.
- Toliau laikykite Stop/Set nuspaudę ir Open/Close mygtukais pasirinkite reikšmę.
- Atleiskite Stop/Set ir palaukite, kol režimas bus uždarytas. Tada išbandykite funkciją.
| Įvesties LED – parametras | Nustatymo LED – reikšmė |
|---|---|
| L1 – pauzės trukmė Laikas iki automatinio uždarymo; taikoma tik įjungus I lygmens L1 funkciją. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – komandų seka SbS, OPEN, CLOSE ir radijo komandų seka. Pasirinkus L4, L5, L7 arba L8, keičiasi ir OPEN bei CLOSE veikimas. | L1 – atidaryti–sustabdyti–uždaryti–sustabdyti L2 – atidaryti–stabdyti–uždaryti–atidaryti L3 – atidaryti–uždaryti–atidaryti–uždaryti L4 – daugiabučio režimas L5 – daugiabučio režimas 2; ilgiau nei 2 s laikoma komanda sustabdo L6 – žingsninis valdymas 2; trumpa, iki 2 s trunkanti komanda atidaro iš dalies L7 – juda tik laikant komandą L8 – pusiau automatinis atidarymas, uždarymas laikant komandą |
| L3 – Variklio greitis Greitis įprasto judėjimo metu. | L1 – labai lėtai L2 – lėtai L3 – vidutiniškai L4 – greitai L5 – labai greitai L6 – itin greitai L7 – atidaro greitai, uždaro lėtai L8 – atidaro itin greitai, uždaro vidutiniu greičiu |
| L4 – Atleidimas uždarius Trumpas abiejų variklių judėjimas atgal sumažina likutinį slėgį. | L1 – be atleidimo L2 – 1 lygis, maždaug 100 ms L3 – 2 lygis L4 – 3 lygis L5 – 4 lygis L6 – 5 lygis L7 – 6 lygis L8 – 7 lygis, maždaug 800 ms |
| L5 – Variklių galia Bendras abiejų variklių galios nustatymas; prieš didindami patikrinkite mechanizmą. | L1 – 1 lygis – minimali L2 – 2 lygis L3 – 3 lygis L4 – 4 lygis L5 – 5 lygis L6 – 6 lygis L7 – 7 lygis L8 – 8 lygis – maksimali |
| L6 – Dalinis atidarymas Komandos „Partial Open 1“ diapazonas. Jei yra abu vartų sparnai, dalis apskaičiuojama pagal mažesnę nustatytą atidarymo reikšmę. | L1 – M2 iki ¼ L2 – M2 iki ½ L3 – M2 iki ¾ L4 – visas M2 L5 – abu sparnai iki ¼ L6 – abu sparnai iki ½ L7 – abu sparnai iki ¾ L8 – abu sparnai iki mažesnės viso atidarymo reikšmės |
| L7 – Techninės priežiūros intervalas Manevrų skaičius iki techninės priežiūros įspėjimo. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Gedimų istorija Paskutinių aštuonių manevrų rezultatas; L1 – naujausias. | L1 – 1-asis manevras – naujausias L2 – 2-asis manevras L3 – 3-iasis manevras L4 – 4-asis manevras L5 – 5-asis manevras L6 – 6-asis manevras L7 – 7-asis manevras L8 – 8-asis manevras |
Veikiant žingsninio valdymo režimams L4 ir L5, atidarant vartus komandos „SbS“ arba „OPEN“ nieko nekeičia, o „CLOSE“ pakeičia judėjimo kryptį; uždarant vartus „SbS“ arba „OPEN“ pakeičia judėjimo kryptį, o „CLOSE“ nieko nekeičia. L5 režimu judėjimas taip pat sustabdomas, jei komanda laikoma ilgiau nei 2 s. L7 režimu komandą reikia laikyti viso judėjimo metu, o L8 režimu – tik uždarant.
Pavyzdys – uždarymas po 60 sekundžių: I lygyje įjunkite L1. Tada II lygyje atverkite parametrą L1 ir pasirinkite reikšmę L5. Jei taip pat įjungta uždarymo po fotoelemento suveikimo funkcija, pauzė gali sutrumpėti.
Programavimo veiksmų neatlikite su ilgomis pertraukomis; po jų valdymo blokas grįžta į įprastą režimą.
Radijo imtuvas, antena ir nuotolinio valdymo pultai

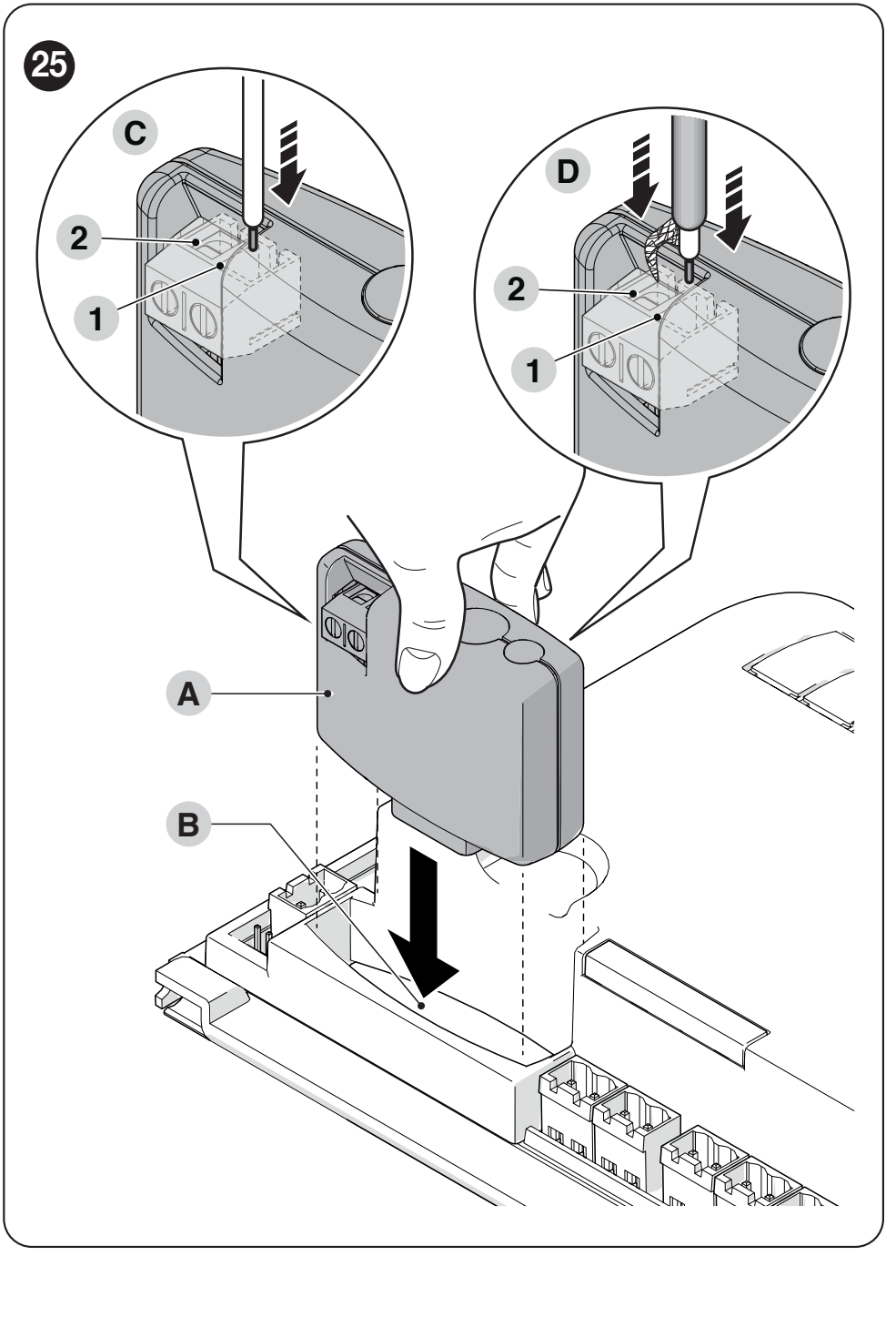

Nuotolinio valdymo funkcija priklauso nuo įrengto imtuvo. Įstatomam NICE OXIBD naudokite SM jungtį. MC824H skydelio radijo simboliu pažymėtas mygtukas nenaudojamas; pultas susiejamas su atitinkamu imtuvu.
Pavyzdžiui, mūsų asortimente yra imtuvui OXIBD skirtas pultas NICE ON3EBD. Plečiant esamą sistemą, patikrinkite ir jau naudojamą kodavimą bei imtuvo režimą; vienodo dažnio nepakanka.
Naudojant OXIBD, išorinė antena su RG58 koaksialiniu kabeliu jungiama tiesiai prie imtuvo 1 ir 2 gnybtų, o ne prie valdymo plokštės antenos gnybto. Spustelėkite paveikslėlį, kad jį padidintumėte.
Pulto įrašymo procedūrą pasirinkite pagal konkretų imtuvą, vadovaudamiesi NICE pultų susiejimo instrukcija. Norint pridėti pultą, valdymo bloko eigos nustatymų trinti nereikia.
Budėjimo režimas ir atsarginis maitinimas
Funkcija Standby all (L4 I lygyje) MC824HR30 valdiklyje ji pagal numatytuosius nustatymus įjungta. Praėjus maždaug 5 minutėms po tinkamai užbaigto judėjimo, išjungiamas BlueBUS maitinimas ir dauguma indikacinių šviesos diodų; BlueBUS indikatorius tada mirksi lėčiau. Gavęs komandą, įrenginys po trumpos delsos grįžta į įprastą veikimo režimą, todėl lėtesnis mirksėjimas po neveikimo nėra gedimas. Prijungus atsarginę bateriją, budėjimo režimas įjungiamas tik jai visiškai įsikrovus.
| Baterija | Prijungimo sąlyga |
|---|---|
| PSS324 | Gamintojo nurodytas dabartinis tipas. Naudokite atitinkamą instrukciją ir šiai sistemai skirtą kabelį; NICE PSS324 apžvalga. |
| Senesnis PS324 | Naudokite NICE CABLA11 ir išjunkite budėjimo režimą (L4 = OFF). Vien adapterio nepakanka. Numatykite didesnes energijos sąnaudas. |
Bateriją prijunkite atjungę maitinimą iš elektros tinklo. Radijo imtuvas, techninės priežiūros sąsaja ir nuolat maitinami priedai didina energijos sąnaudas, todėl baterijos veikimo trukmė priklauso nuo konkrečios sistemos.
Solemyo: Saulės energija maitinama per baterijos jungtį. Būtina įjungti Standby all; naudojant saulės energijos sistemą, elektros tinklo maitinimas tuo pat metu nejungiamas. Senesnio PS324 naudojimo sąlygos šiam įrenginiui netaikomos.
Diagnostika ir įprastų problemų sprendimas
Ieškodami gedimo atkreipkite dėmesį į šviesos diodų būseną ir į trumpų švyturėlio blyksnių skaičių. Gedimo signalų seka pakartojama du kartus, darant maždaug sekundės pertrauką. Atkurkite pradinius nustatymus tik kaip paskutinę priemonę, nes taip ištrinami išsaugoti nustatymai.
| Trumpų blyksnių skaičius | Reikšmė ir pirminė patikra |
|---|---|
| 1 | BlueBUS įrenginių nesuderinamumas. Patikrinkite jungtis ir adresus; pakeitę sistemos sudėtį, iš naujo atlikite įrenginių mokymo procedūrą. |
| 2 | Suveikė fotoelementas. Patikrinkite, ar nėra kliūčių, ar fotoelementai švarūs ir ar TX/RX tinkamai nukreipti vienas į kitą. |
| 3 | Pagal jėgą nustatyta kliūtis. Pirmiausia patikrinkite mechaninį pasipriešinimą ir ar mechanizmas juda laisvai. |
| 4 | Aktyvus STOP signalas. Patikrinkite saugos įtaisą ir jo laidus. |
| 5 / 7 | Vidinių parametrų / elektros grandinės klaida. Palaukite bent 30 s; jei klaida kartojasi, reikalingas techninis aptarnavimas. |
| 6 | Viršytas manevrų skaičius per valandą arba be pertraukos. Leiskite sistemai kelias minutes pailsėti. |
| 8 | Nuolat siunčiamas komandinis signalas blokuoja kitus signalus. Patikrinkite mygtuką, relę arba laiko valdymo įtaisą. |
| 9 | Automatika užblokuota komanda. Norint atblokuoti, reikia atitinkamos komandos. |
| 10 | MC824H enkoderis aptiko kliūtį arba padidėjusį pasipriešinimą. Patikrinkite mechanizmą ir ar prie variklio prijungtas tinkamas enkoderis. |
Ką rodo plokštės LED indikatoriai
| Indikacija | Reikšmė |
|---|---|
| BlueBUS mirksi kartą per sekundę | Įprastas veikimas. Po neveikimo lėtesnis mirksėjimas gali reikšti budėjimo režimą (Standby). |
| BlueBUS – du greiti blyksniai | Pasikeitė įvesties būsena arba gauta komanda; savaime tai nėra klaida. |
| STOP šviečia / nešviečia | Šviečia: įsiminta saugos būsena yra tinkama. Nešviečia: patikrinkite STOP grandinę ir prijungtus įtaisus. |
| SbS / OPEN / CLOSE šviečia | Atitinkama valdymo įvestis yra aktyvi. Jei nuolat šviečia be komandos, tai gali paaiškinti užblokuotą valdymą. |
| L1 + L2 mirksi lėtai | Reikia atpažinti prijungtus įtaisus. |
| L3 + L4 mirksi lėtai | Eigos ribos nebuvo įsimintos arba po įsiminimo buvo pakeista variklio parinkiklio nuostata. Patikrinkite parinkiklį ir pakartokite atitinkamą įsiminimo procedūrą. |
| Nešviečia nei vienas BlueBUS indikatorius | Patikrinkite maitinimą ir saugiklius. MC824H turi 15 A variklio saugiklį ir 2 A F tipo techninės priežiūros saugiklį; patikrinkite plokštėje nurodytą nominalą ir tipą. Nekeiskite saugiklio didesnio nominalo saugikliu. |
Vartai veikia mygtukais, bet ne nuotolinio valdymo pultu
Patikrinkite maitinimą ir ar įstatytas radijo imtuvas, nuotolinio valdymo pulto suderinamumą, jo bateriją ir ar pultas įrašytas į atmintį. Jei veikimo nuotolis mažas, patikrinkite ir antenos prijungimo vietą. Pirmiausia nustatykite, ar problema susijusi su radijo ryšiu, ar su valdymo bloku.
Aštuonių paskutinių manevrų istorija
II lygmenyje pasirinkite L8 ir palaikykite nuspaudę Stop/Set. Kai užsidegs L1, naudodami Open/Close pasirinkite įrašą; L1 nurodo naujausią įrašą. Blyksnių skaičių nustatykite pagal pirmiau pateiktą diagnostiką. Išsami procedūra aprašyta 7.3 skyriuje.
Valdymo bloko atminties ištrynimas
Bus ištrinti individualūs nustatymai. Vienu metu laikykite nuspaudę Open + Close, kol pradės mirksėti L1 ir L2, tada atleiskite mygtukus. Po to pakartokite įtaisų ir eigos įsiminimo procedūras bei individualų programavimą. Ši procedūra neištrina į atmintį įstatomo radijo imtuvo atminties.
Patikra po nustatymo ir įprastinė priežiūra
- Išbandykite atidarymą, uždarymą ir sustabdymą naudodami kiekvieną naudojamą valdymo įtaisą.
- Patikrinkite varčių seką, galinius ribotuvus, greitėjimą ir lėtėjimą.
- Vartams judant atskirai išbandykite kiekvieną fotoelementų porą, saugos briauną ir STOP funkciją.
- Nustatę jėgą arba greitį, išbandykite visą vartų eigą.
- Jei prijungtas akumuliatorius, išbandykite vartų judėjimą dingus tinklo įtampai ir jai atsistačius.
Vartus ir jų priedus tikrinkite bent kas 6 mėnesius, o intensyviau naudojant – ir dažniau. Nutrūkus maitinimui, pavaros atblokuojamos atskirai, vadovaujantis jų instrukcijomis; valdymo blokas MC824HR30 neturi savo mechaninio atblokavimo rakto.
Duomenys techninei pagalbai
Spręsdami problemą nurodykite valdymo bloko ir abiejų variklių žymėjimus, fotoelementų ir imtuvo tipus, LED indikatorių būseną, blyksnių skaičių ir veiksmą, kurio metu iškyla problema. Pravers visos jungimo schemos nuotrauka ir etiketės stambus planas.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
