NICE Moonclever MC424LR10 – valdymo blokas, skirtas 24 V Wingo serijos varstomųjų vartų pavaroms
IŠPARDAVIMAS| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
222,56 € su PVM
| Svoris |
|---|
| 1,50 kg |
Produkto aprašymas NICE Moonclever MC424LR10 – valdymo blokas, skirtas 24 V Wingo serijos varstomųjų vartų pavaroms
Valdymo blokas NICE MC424LR10 pakeičiamas visiškai suderinamu naujesniu modeliu NICE MC424LR30.
NICE Moonclever MC424LR10 yra automatikos valdymo blokas vienos sąvaros, arba dviejų sąvarų vartų. Pavaros suderinamos su juo, turi būti maitinamos 24 V nuolatine srove.
- Valdymo blokas sinchroniškai atidaro ir uždaro (taip pat sustabdo) dviejų sąvarų vartus; žinoma, juo galima valdyti ir vienos sąvaros vartų variklį.
- Tinka vartams atidaryti tiek į sklypo vidų, tiek į išorę.
- Belaidis nuotolinis valdymas nuotolinio valdymo pultu (su antena iki 150–200 m).
- Vartus taip pat galima valdyti laidiniu būdu – mygtuku, vaizdo domofonu ir daugybe kitų priedų (sužinokite apie visus vartų atidarymo būdus).
- Saugus veikimas užtikrinamas:
- galimybe prijungti fotoelementus kurie infraraudonuoju spinduliu apsaugo pravažiavimą: spinduliui nutrūkus vartai sustoja ir pradeda atsidaryti (arba užsidaryti, arba lieka sustoję),
- taip pat dėl integruoto jautrumo mechaninėms kliūtims – vartams atsitrenkus į daiktą ar žmogų, varikliai nebestumia, o sustoja ir juda atgal,
- ir, galiausiai, dėl saugaus žemos 24 V įtampos variklių bei priedų maitinimo.
- Prijungus atsarginę bateriją dingus elektrai vartai gali atlikti net 10 manevrų.
- Prijungus elektrinę spyną vartai automatiškai užrakinami uždarytoje padėtyje, todėl sąvaros nekliba; tai ypač naudinga, kai sąvaros ilgesnės nei 3 m.
- Vieną kartą paspaudus mygtukus, valdymo blokas pats judina variklius tarp visiškai atidarytos ir visiškai uždarytos padėties bei išsaugo galines padėtis atmintyje.
- Galima atkurti gamyklinius nustatymus (pultai ištrinami atskirai).
Suderinamas tik su konkrečiai išvardytomis varstomųjų vartų pavaromis:
Valdymo blokas MC424LR10 turi MCA2R10 valdymo bloką, įmontuotą standartinėje plastikinėje dėžėje Moonclever. Jame įmontuotas radijo signalo imtuvas taip pat yra SM jungtis, skirta prijungti papildomą radijo signalo imtuvą (SMXI, OXI, ...) iš nuotolinio valdymo pultų (Flor, Era Flor, Era One, Era Inti, ...).
Dėl technologijos 24 V tinka ir NICE Solemyo saulės energijos sistemai, kuri užtikrina maitinimą vietovėse, kuriose nėra prieigos prie elektros energijos šaltinio. Taip pat galima valdymo bloką maitinti iš NICE PS124 atsarginės baterijos, kuri net kelias valandas po elektros tiekimo nutrūkimo leidžia atlikti kelis vartų sąvarų atidarymo ir uždarymo manevrus. Nustačius budėjimo režimą, valdymo blokas su prijungtu radijo signalo imtuvu naudoja tik 2 W (maitinant iš PS124 baterijosarba Solemyo saulės energijos sistemos, energijos sąnaudos siekia tik 0,1 W).
Diagnostika naudojant diagnostinį LED diodą.
Automatiškai įvertinus sąvaros ilgį, nustatomi greitėjimo ir lėtėjimo intervalai atidarant bei uždarant vartus; taip pat galima nustatyti jėga, greitis, pėsčiųjų praėjimo funkcija ir kt., žr. pavaros valdymo bloko programavimas. Kliūčių aptikimas per visą vartų varčios judėjimo laiką užtikrina saugų variklių veikimą.
NICE Moonclever MC424LR10 valdymo blokas tinka Slovakijos klimato sąlygoms ir atitinka visus Europos saugos standartus.
Su NICE Moonclever MC424LR10 valdymo bloku suderinami priedai
Prie valdymo bloko rekomenduojame įsigyti suderinamus pasirenkamus priedus:
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Švyturėlis mirksėdamas signalizuoja apie vartų judėjimą – tinka išvažiavimuose, kur prastas matomumas. Be to, jame įmontuota antena, todėl pultelio veikimo nuotolis didesnis. | - Era Light (EL24, ELDC) - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotoelementai | Užsidarant vartams, jie aptinka kliūtį ir sustabdo judėjimą – vartai neatsitrenks nei į automobilį, nei į žmogų. | - Era Photocell (EPS, EPM, EPL) - BF - Moon (MOF, MOFO) |
| Siųstuvas |
Vartams valdyti nuotoliniu būdu. |
- FloR (Flo2R-s, Flo4R-s) |
| Imtuvas | Vartams valdyti nuotoliniu būdu jis nereikalingas, nes valdymo bloke NICE-MCA2R10 jau yra įmontuotas imtuvas. | - OXI - SMXI |
| Antena | Didesniam pultelio veikimo nuotoliui. | - integruota į švyturėlį ML24T, EL24, ELDC - tik ABFKIT antena, arba ABF |
| Klaviatūra | Jei pamiršote nuotolinio valdymo pultelį arba pas jus dažnai atvyksta daug transporto priemonių ar žmonių ir nenorite kiekvienam duoti pultelio ar atidarinėti vartų atskirai. | - EDSWG |
NICE Moonclever MC424LR10 valdymo bloko vadovas
NICE Moonclever MC424LR10 valdymo bloko vadovą kol kas galima atsisiųsti tik anglų kalba:
NICE Moonclever MC424LR10 valdymo bloko vadovas

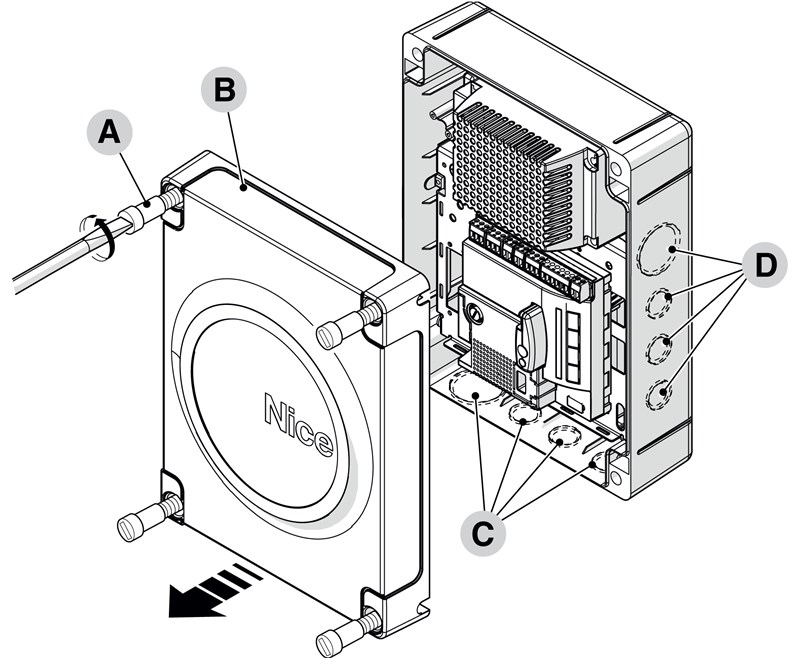

NICE Moonclever MC424LR10 valdymo bloko montavimas

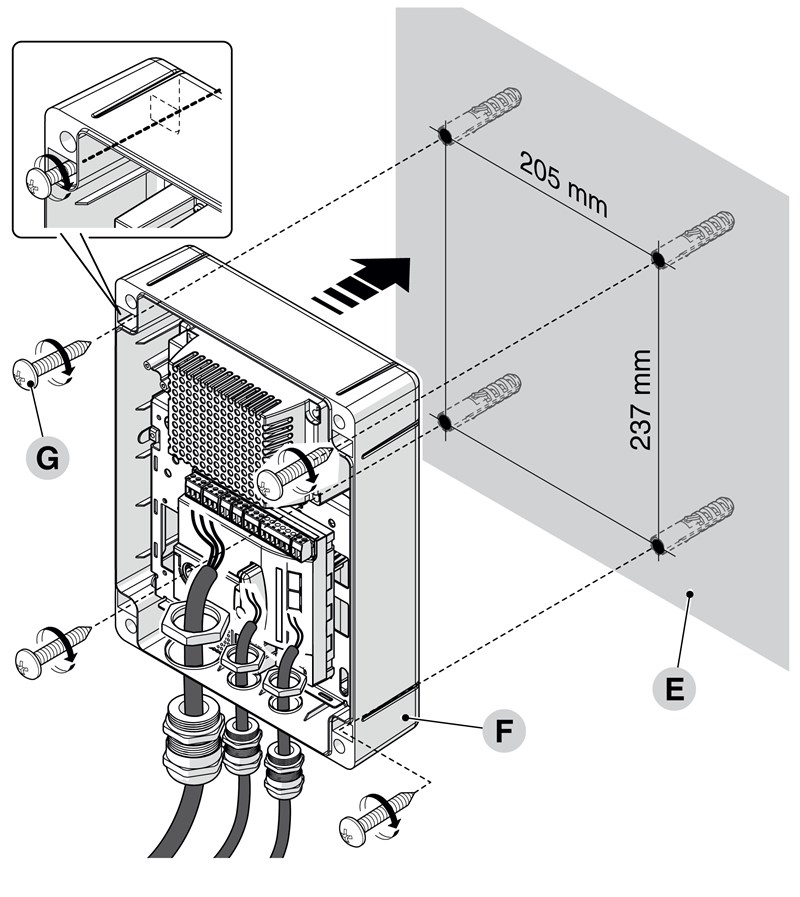

Valdymo bloko montavimas standartinėje montavimo dėžutėje Moonclever pritvirtinant keturiais varžtais:
 |
 |
| 1. Išsukite plastikinius dangtelio varžtus | 2. Pritvirtinkite valdymo bloko dėžutę keturiais kaiščiais |
|---|

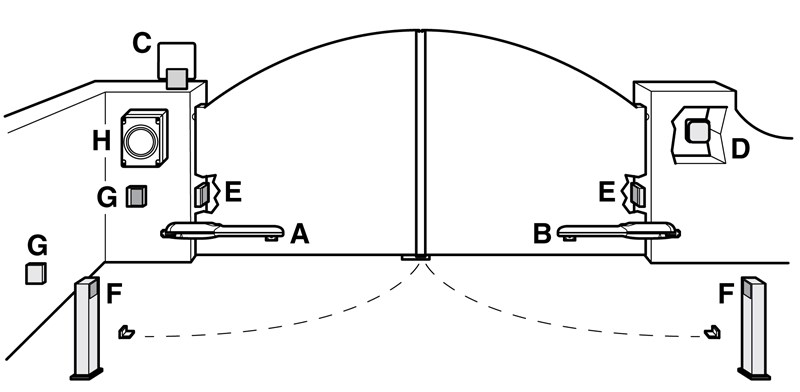

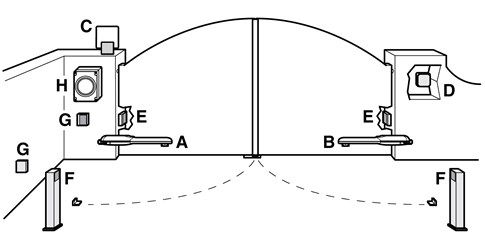

Tipinė (pasirenkama) pavaros valdymo bloko sujungimo su priedais schema atrodo taip:
Priedų sąrašas
|
|
Pastaba dėl fotoelementų:
| 5. | FOTO | Fotoelementai neveikia atidarant vartus, tačiau juos uždarant ir nutraukus jų spindulį, vartai pradeda judėti atidarymo kryptimi. |
|---|---|---|
| 6. | FOTO1 | Fotoelementai sustabdo vartų judėjimą tiek atidarant, tiek uždarant. |
| 7. | FOTO2 | Fotoelementai neveikia uždarant vartus, tačiau juos atidarant ir nutraukus jų spindulį, vartai pradeda judėti uždarymo kryptimi. |
NICE Moonclever MC424LR10 valdymo bloko prijungimas
Prieš prijungdami, atjungdami ar keisdami sujungimus nepamirškite pavaros atjungti maitinimą tiek nuo elektros tinklo, tiek nuo papildomų įrenginių – išjungikliu, ištraukdami maitinimo saugiklį, arba atjungdami atsarginę bateriją. Palaukite, kol užges visi šviesos diodai.

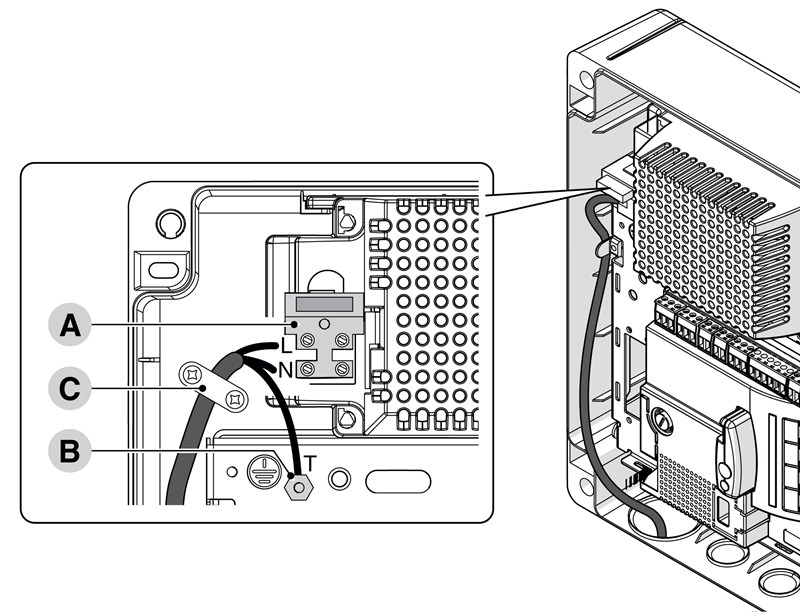

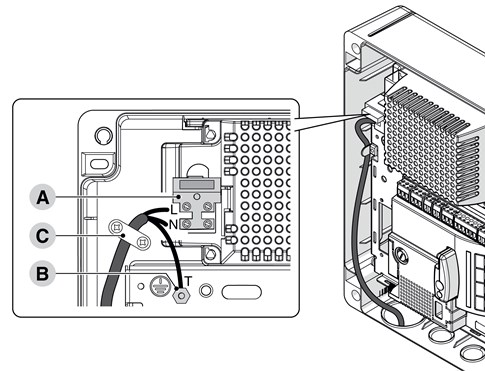

...į elektros tinklą
Kad pavara veiktų, pakanka į pavaros valdymo bloką prijungti maitinimo kabelį.
- Atsukite kabelių laikiklį C
- Prijunkite fazės laidą prie gnybtų bloko A prie gnybto, pažymėto raide L
- Prijunkite nulinį laidą prie gnybtų bloko A gnybto, pažymėto raide N
- Prijunkite varžtu įžeminimo laidą prie taško B pažymėto raide T

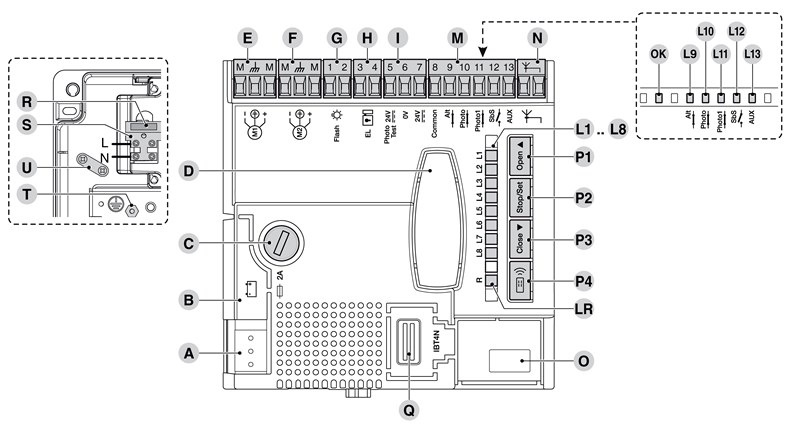

...papildomų įrenginių
Prie valdymo bloko galima prijungti šiuos papildomus įrenginius:
| A. | Maitinimo 24 V jungtis |
|---|---|

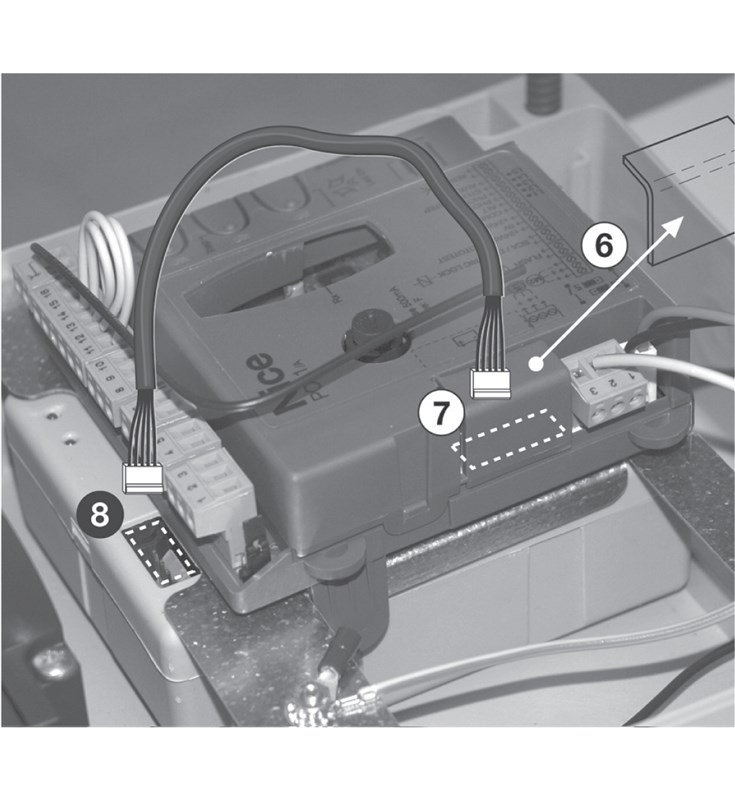

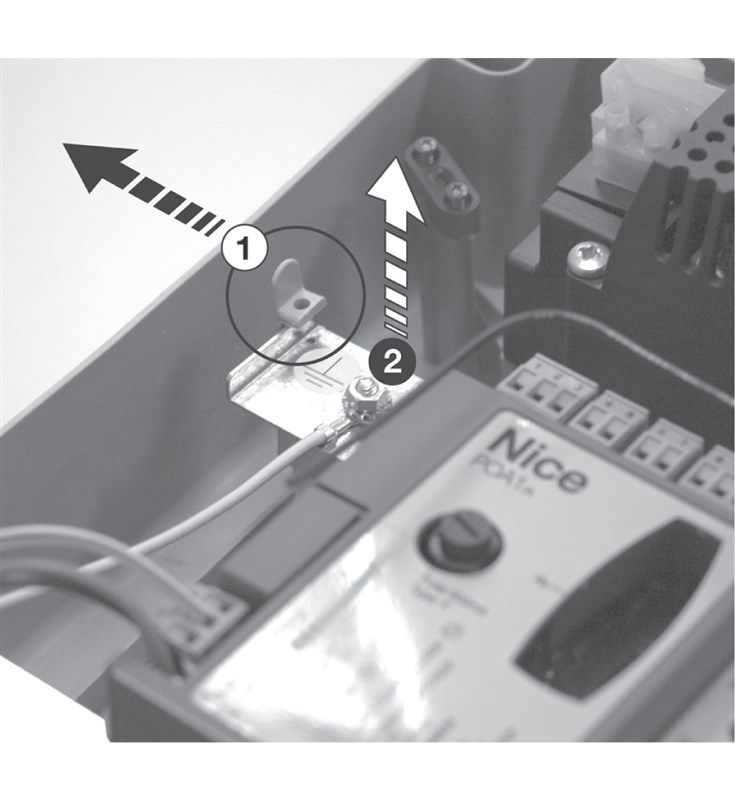

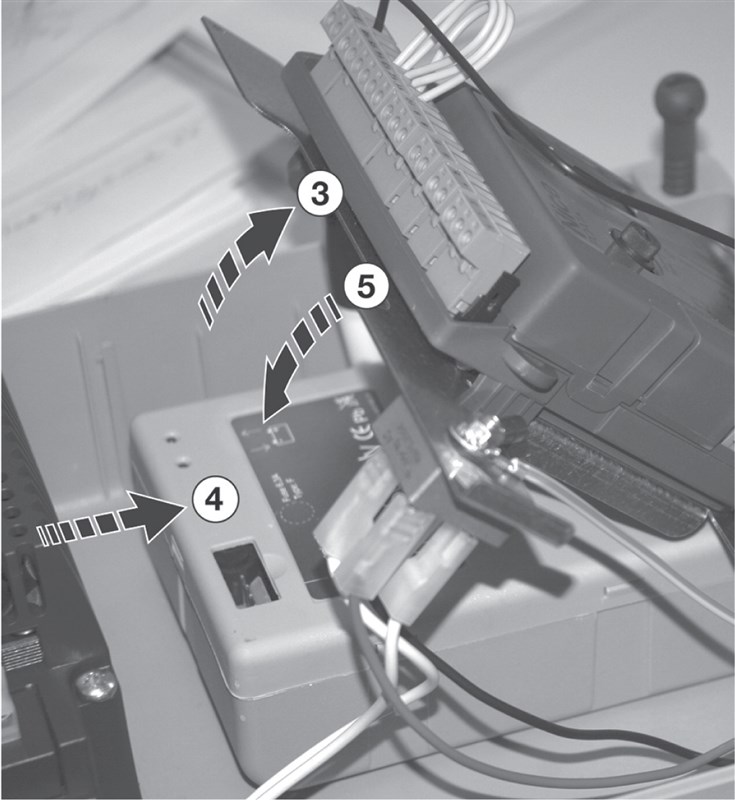

| B. | Jungtis, skirta prijungti atsarginę bateriją NICE PS124, arba saulės energijos sistemą NICE Solemyo. |
| C. | Valdymo bloko F 2A tipo saugiklis |
| D. | Jungtis NICE SM skirta radijo signalo imtuvas (pvz., SMXI, OXI) |
| E. | Prijungimas pirminio variklio M1 (uždarant vartus paleidžiamas pirmas; jei neprijungtas, valdymo blokas automatiškai nustato, kad vartai yra vienvėrė) |
| F. | Prijungimas antrinio variklio M2 (atidarant vartus paleidžiamas pirmas) |
| G. | Išėjimas, skirtas signalinei lempai |
| H. | Išėjimas vartų indikatoriui, arba elektriniam užraktui (priklausomai nuo nustatymo, pasirinkto programuojant)) |
| I. | 24 Vdc maitinimas priedams, budėjimo režimui ir FOTOTEST |
| L9...L13. | Įėjimų šviesos diodai |
| OK | „OK“ šviesos diodas |
| L1..L8 | Programavimo šviesos diodai |
| LR | Nuotolinio valdymo pultelių programavimo šviesos diodas |
| M. | Prijungtų įrenginių, fotoelementų, mygtukų ir kt. įėjimai. |
| N. | Antenos įėjimas (pvz., ABF, ABFKIT, arba įmontuota švyturėlyje ML24T) |
| O. | Variklio modelio pasirinkimo jungikliai |
| Q. | IBT4N jungtis diagnostikai ir programavimui (profesionaliam naudojimui) |
| R. | Maitinimo saugiklis |
| S. | Maitinimo gnybtų blokas (L = fazė, N = nulis) |
| T. | Įžeminimo prijungimas |
| U. | Maitinimo kabelio laikiklis |
| P1, P2, P3 | Programavimo mygtukai |
| P4. | Nuotolinio valdymo pultelių programavimo mygtukas |

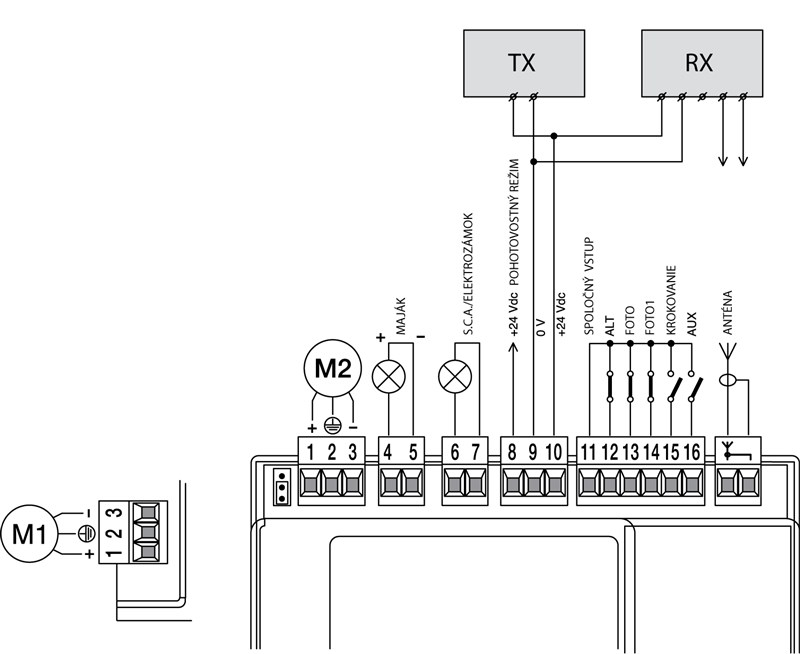

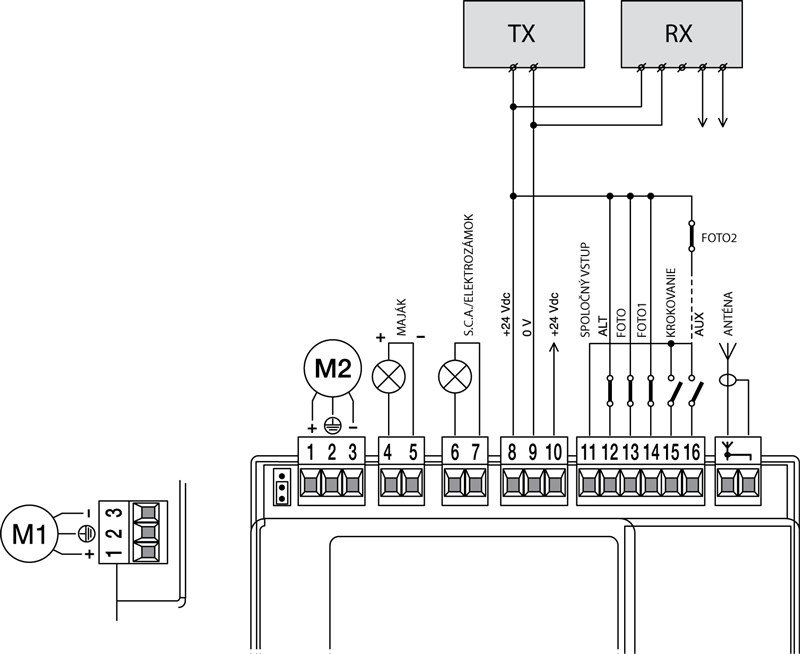

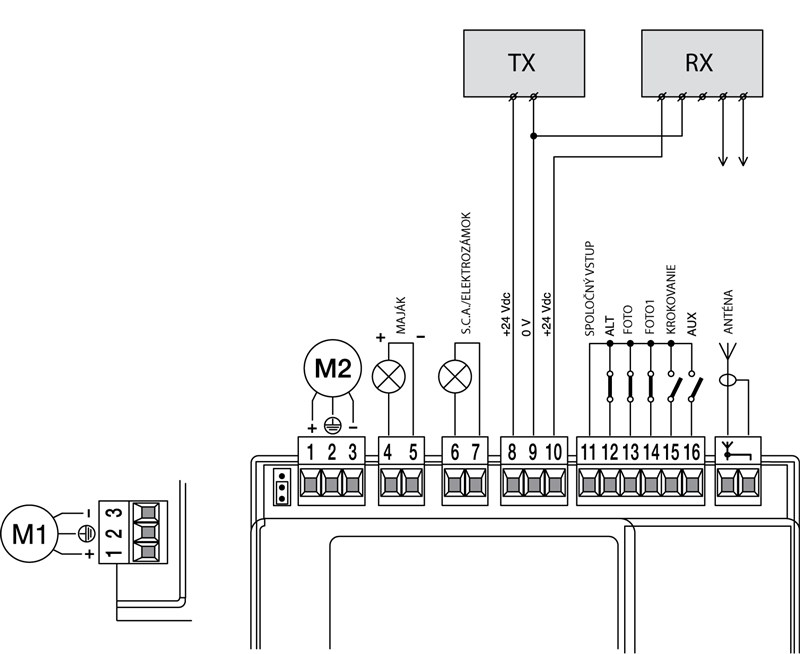

Standartinės prijungimo schemos:
Valdymo bloko gnybtų blokų laidus galima prijungti trimis pagrindiniais būdais:
| Su budėjimo režimu | Be budėjimo režimo | |
|---|---|---|
| Be FOTOTEST | Su FOTOTEST | |
 |
 |
 |
| Praėjus vienai minutei po paskutinio manevro, valdymo blokas pereina į energiją taupantį režimą ir išjungia visus įėjimus bei išėjimus. Apie įjungtą budėjimo režimą signalizuoja OK LED indikatorius (P1 LED), kuris mirksi lėčiau (kartą per 4 sekundes) nei įprastai (kartą per sekundę). Budėjimo režimas būtinas prijungiant NICE Solemyo saulės energijos sistemą, taip pat prijungiant NICE PS124 atsarginę bateriją. | Prijungimas be budėjimo režimo ir be FOTOTEST. Įrenginys naudoja įprastą energijos kiekį, o manevras pradedamas net ir sugedus kuriam nors apsauginiam fotoelementui. | FOTOTEST funkcija prieš manevro pradžią patikrina, ar fotoelementai FOTO, FOTO1 ir FOTO2 veikia tinkamai (t. y. kiekvienas fotoelementas maitinamas atskirai). Jei kuris nors fotoelementas veikia netinkamai, manevras nepradedamas. Jei kuris nors fotoelementas nenaudojamas, gnybtą reikia sujungti su įėjimu Nr. 8 (bendrasis įėjimas). |
Prijungimas su budėjimo režimu yra standartinis, jo atsisakoma tik prijungiant su FOTOTEST. Galima naudoti budėjimo režimą, FOTOTEST arba nenaudoti nė vieno iš jų.
Laidai prie atskirų gnybtų
NICE MCA2 valdymo plokštė valdymo bloko NICE Moonclever MC424L turi šias įvestis ir išvestis papildomiems įrenginiams prijungti:
| Įėjimas | Paskirtis | Aprašymas | Kabelio tipas |
|---|---|---|---|
| L-N-I | Maitinimas | Pagrindinis elektros maitinimo įvadas. | 3×1,5mm2 |
| 1-3 | Variklis M1 | Maitinimas pirminio variklio M1. | 3×1,5mm2 |
| 1-3 | Variklis M2 | Maitinimas antrinio variklio M2 (jei jis neprijungtas, valdymo blokas automatiškai nustatys, kad vartai yra vienvėriai). | 3×1,5mm2 |
| 4-5 | Švyturėlis | Išėjimas vienam įspėjamajam švyturėliui NICE LUCY24 (arba NICE ML24T) su viena 24 V, 25 W lempute. | 2×1mm2 |
| 6-7 | Vartų indikatorius S.C.A., arba elektrinė spyna |
Prijungimas prie atidarytų vartų indikatoriaus S.C.A. 24 V nuolatinės srovės, daugiausia 5 W arba elektrinės spynos 12 V kintamosios srovės, daugiausia 25 VA. |
S.C.A.: 2×0,5mm2 Elektrinė spyna: 2×1mm2 |
| 8 |
+24 V nuolatinės srovės (pliusas +) |
Du naudojimo būdai, kurie vienas kitą paneigia: Jei nenaudojamas nei budėjimo režimas, nei FOTOTEST, šis įėjimas nenaudojamas, o vietoj jo naudojamas įėjimas Nr. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (minusas -) |
0 Vdc (minuso) maitinimas priedams | 1×0,5mm2 |
| 10 |
24 Vdc (pliusas +) |
Naudojamas priedų maitinimas (24 Vdc, maks. 200mA), be budėjimo režimo. Jei naudojamas budėjimo režimas, šis įėjimas nenaudojamas, o vietoj jo naudojamas įėjimas Nr. 8. +24 Vdc maitinimas, maks. 100mA, RX fotokliūtims (imtuvui), kai naudojamas FOTOTEST; jei FOTOTEST nenaudojamas, iš jo maitinamos visos fotokliūtys. |
1×0,5mm2 |
| 11 | Bendrasis įėjimas | Bendrasis priedų (+24 Vdc) įėjimas; naudojamas, kai nenaudojamas budėjimo režimas. | 1×0,5mm2 |
| 12 | STOP |
Įėjimas įrenginiams, kurie sustabdo vartų judėjimą. Galima prijungti šiuos įrenginius:
|
1×0,5mm2 |
| 13 | FOTO | Įėjimas apsaugos įrenginiams, pvz., fotokliūtys, slėgiui jautrūs kraštai. Pertraukimas manevro metu sukels judėjimą priešinga kryptimi arba sustabdys vartų varčią. Čia jungiami normaliai uždari įrenginiai. | 1×0,5mm2 |
| 14 | FOTO1 | Įėjimas apsaugos įrenginiams, pvz., fotokliūtys, slėgiui jautrūs kraštai. Pertraukimas manevro metu sukels judėjimą priešinga kryptimi arba sustabdys vartų varčią. Čia jungiami normaliai uždari įrenginiai. | 1×0,5mm2 |
| 15 | Žingsninis valdymas | Įėjimas įrenginiams, kurie valdo vartų judėjimą žingsniais (žr. Vartų judėjimo žingsninis valdymas). Galima prijungti normaliai atvirus įrenginius (NO). | 1×0,5mm2 |
| 16 | AUX | Pagalbinis įėjimas. | 1×0,5mm2 |
| 17-18 | Antena | Radijo imtuvo antenos įėjimas. Antena paprastai būna įmontuota į įspėjamąją lemputę, pvz., NICE ML24T, arba galima naudoti atskirą išorinę anteną NICE ABFKIT. | Ekranuotas koaksialinis kabelis: RG58 |

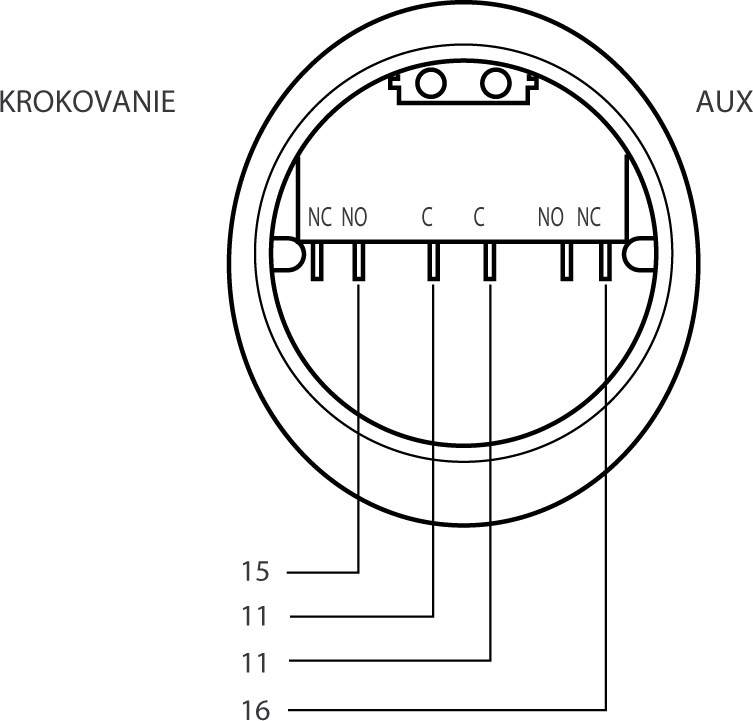

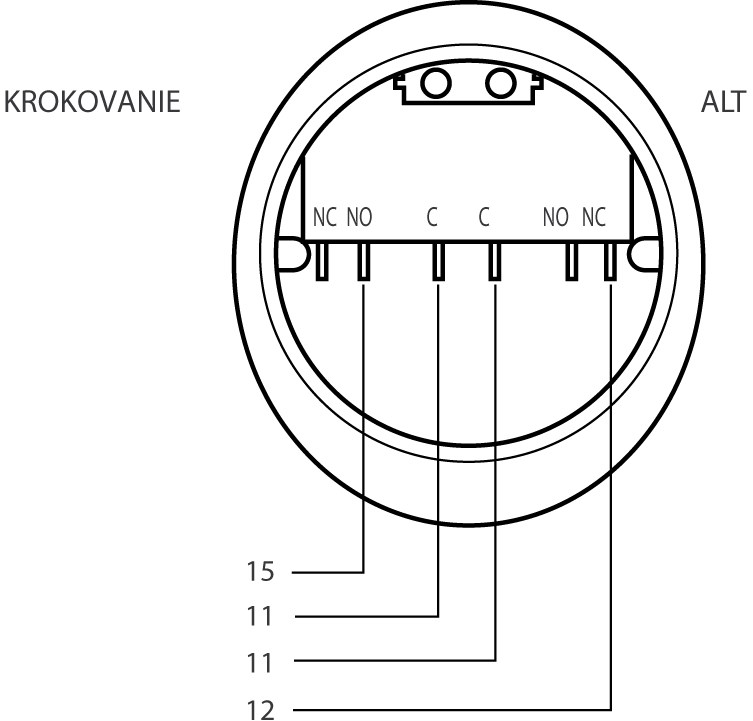

Raktinio jungiklio prijungimas
Valdymo blokas NICE Moonclever MC424L yra suderinamas su visais raktiniais jungikliais iš mūsų asortimento. Prijungti galima bent dviem standartiniais būdais:
| STOP ir žingsninis valdymas | Žingsninis valdymas ir pagalbinis įėjimas |
|---|---|
 |
 |
| Pasukus raktą į kairę, iš karto vartai sustos. Pasukus į dešinę, žingsniškai valdomas vartų judėjimas. Pastaba: jei norite įjungti budėjimo režimą, prijunkite ALT prie gnybto Nr. 8 vietoj gnybto Nr. 11. |
Pasukus į kairę, bus vykdoma komanda, užprogramuota pagal pagalbinį įėjimą (dalinis vienos varčios atidarymas, dalinis abiejų varčių atidarymas, atidaryti, uždaryti, vykdymas FOTO2). Pasukus į dešinę, žingsniškai valdomas vartų judėjimas. |

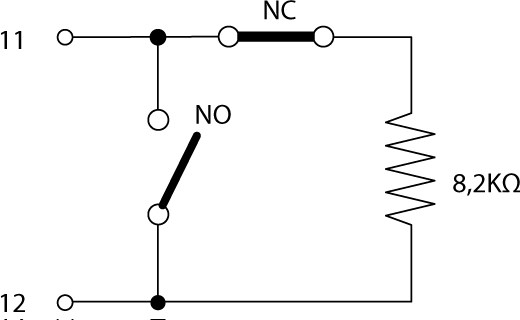

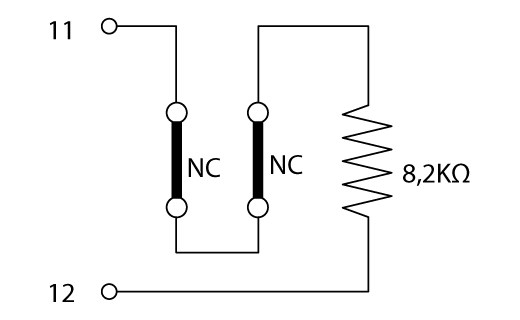

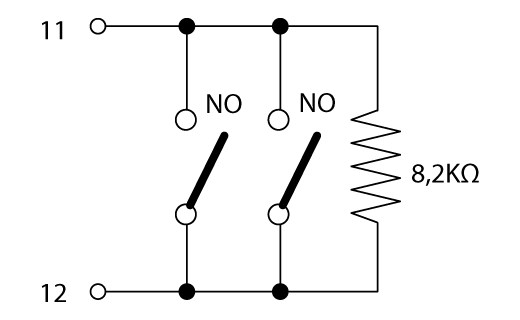

STOP įėjimo prijungimas
Valdymo blokas NICE Moonclever MC424L gali būti užprogramuotas dviem STOP įėjimo atpažinimo būdais:
- Normaliai uždaryti kontaktai (NC) – įrenginiai, kurių kontaktas suveikus atsidaro ir taip duoda valdymo blokui komandą sustabdyti vartus
- Įrenginiai su pastovia 8,2 kΩ varža? (pvz., apsauginiai slėgio kraštai) – valdymo blokas stebi varžą ir, jei jos vertė nukrypsta nuo standartinės, sustabdo vartų judėjimą. Taip galima derinti normaliai uždarytus kontaktus (NC), normaliai atvirus kontaktus (NO) ir įrenginius su pastovia 8,2 kΩ varža? (pvz., apsauginius slėgio kraštus) pagal šią lentelę:
|
|
Pirmojo įrenginio tipas | |||
| NO | NC | 8,2 kΩ? | ||
|---|---|---|---|---|
| Tipas antrojo įrenginio |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2 kΩ? | |
|
 |
|

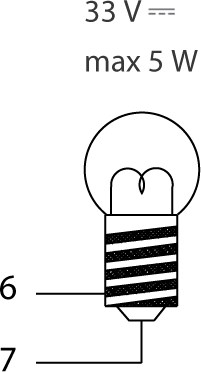

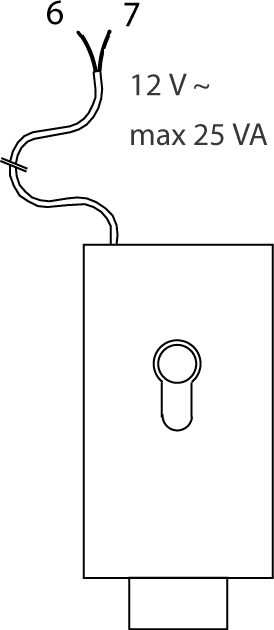

S.C.A. įėjimo prijungimas – atvirų vartų indikatorius arba elektrinė spyna
Šiam įėjimui galima užprogramuoti du veikimo režimus:
| 1. Atvirų vartų indikatorius | 2. Elektrinė spyna |
|---|---|
 |
 |
| Prie S.C.A. įėjimo prijungta lemputė vartams atsidarant mirksi lėtai, o užsidarant – greitai. Kai vartai atidaryti, lemputė šviečia; kai vartai uždaryti, ji nešviečia. Veikimą galima nustatyti. | Taip pat kiekvieną kartą atidarant vartus tris sekundes į vartų elektrinę spyną siunčiamas atrakinimo signalas. |
Valdymo bloko saugikliai

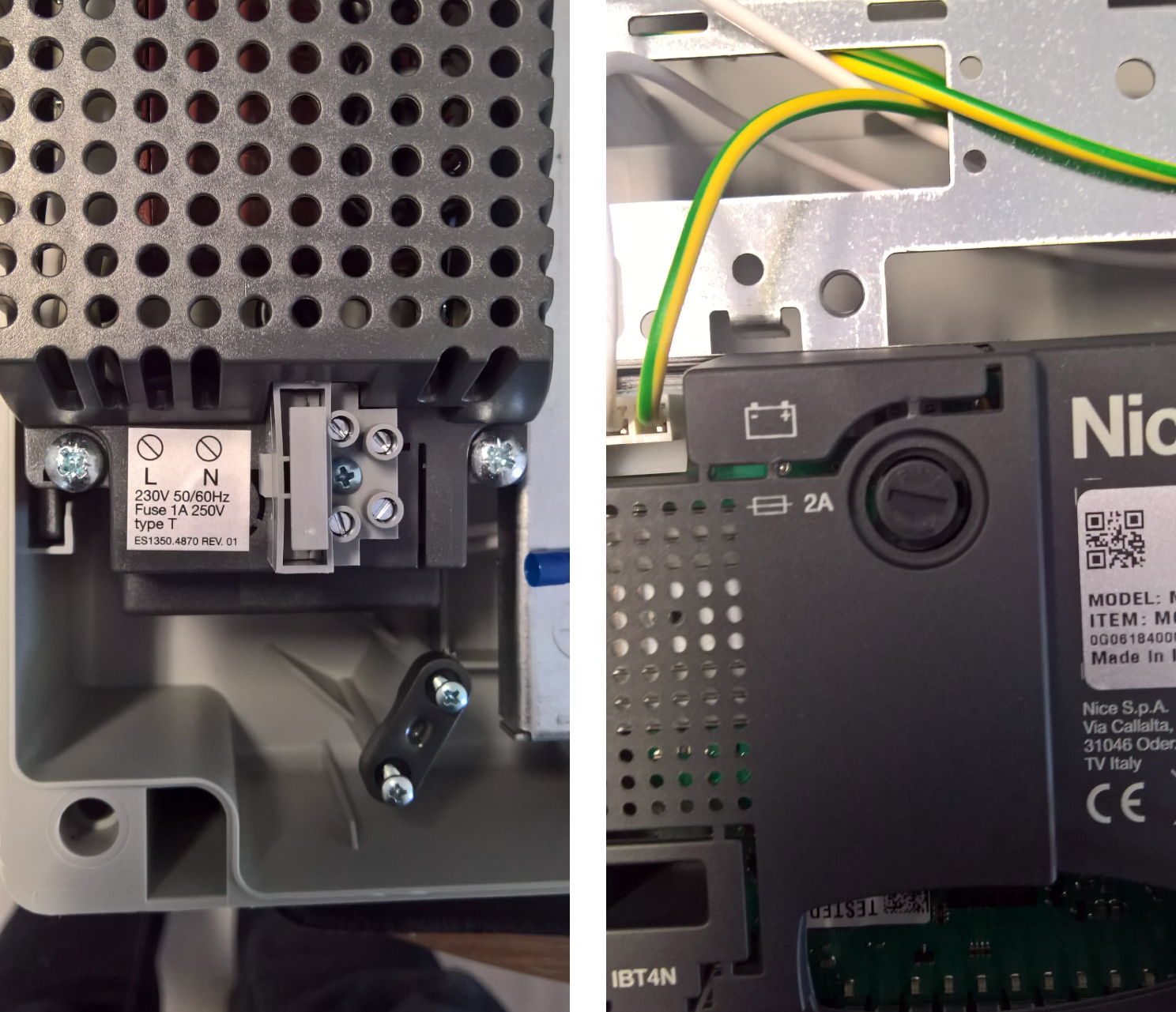

Pavaroje yra du saugikliai: maitinimo (tipas: T 1A 250V) ir valdymo bloko (tipas F 2A 250V).
Pavaros fotoelementai
Rengiama.
Valdymo bloko paleidimas
Prijungus valdymo bloką prie elektros tinklo, visos LED lemputės turėtų kelias sekundes greitai mirksėti, o tada turėtų būti tokia būsena:
- Įtampa apie 30 V DC (naudojant atsarginę bateriją 24 V DC) 9–10 įėjimuose.
- P1 LED lemputė mirksi vienos sekundės intervalais. Jei pasikeitė įėjimų būsena, lemputė du kartus iš eilės greitai sumirksės.
- Normaliai uždarytų kontaktų (NC) LED lemputės švies, o normaliai atvirų kontaktų lemputės bus užgesusios, žr. paveikslėlį:

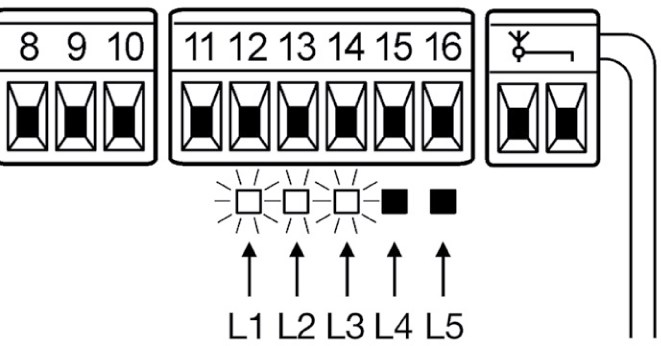

Lemputės švies pagal šią lentelę:
Įėjimas Įėjimo tipas LED būsena STOP STOP NC L1 šviečia Pastovi 8,2 kΩ varža? L1 šviečia FOTO NC L2 šviečia FOTO1 NC L3 šviečia Žingsninis valdymas NO L4 nešviečia AUX NO – Dalinis atidarymas I. L5 nešviečia NO – Dalinis atidarymas II. L5 nešviečia NO – Atidaryti L5 nešviečia NO – Uždaryti L5 nešviečia NC – Aktyvus FOTO2 L5 šviečia - Atskiros LED lemputės turėtų užsidegti arba užgesti, keičiantis prie jų prijungtų įrenginių būsenai
- Paspaudus P2 mygtuką abu varikliai turėtų trumpam pradėti atidaryti vartus; pirmiausia turi pajudėti pagrindinė varčia. Sustabdykite manevrą dar kartą paspausdami P2 mygtuką. Jei varčios nepradeda atsidaryti, lieka stovėti arba pradeda užsidaryti, reikia sukeisti variklių poliškumą. Jei pirmiausia pajuda antroji varčia, nustatykite trumpiklį, kaip parodyta paveikslėlyje:
Pagrindinės varčios variklis M2 Pagrindiniai vartai, variklis M1
Vartų varčios judėjimo įvertinimas
Kad vartai veiktų tinkamai (t. y. būtų galima apskaičiuoti įsibėgėjimo ir lėtėjimo atstumą bei dalinio atidarymo padėtį), valdymo blokas turi pats nustatyti vartų varčių atidarymo lanko ilgį. Šios operacijos metu pavaromis judinamos vartų varčios nuo vieno ribotuvo iki kito, taip nustatomas vartų atidarymo intervalas.
Pastaba: Jei vartų varčios judėjimo įvertinimo etapą jau atlikote, prieš vertindami iš naujo turite ištrinti valdymo bloko atmintį.
Prieš vertindami vartų varčių judėjimą patikrinkite, ar prie įėjimų prijungti įrenginiai STOP, FOTO ir FOTO1 veikia tinkamai ir yra teisingai prijungti. Jei vertinimo metu kuris nors iš jų būtų suaktyvintas, procesą reikėtų pakartoti. Idealiu atveju vartų varčios turėtų būti maždaug pusiau atidarytos. Tai galima pasiekti atblokavus pavaras, rankiniu būdu perkėlus varčias į pusiau atidarytą padėtį ir vėl jas užblokavus. Užblokavę variklį, visada ranka šiek tiek pajudinkite varčią, kad variklis užsifiksuotų. Tačiau iš esmės nesvarbu, kokioje padėtyje varčios yra prieš įvertinimą.
Pirmasis valdymo bloko paleidimas (arba įvertinimas po atstatymo)
- Nustatykite / patikrinkite pavaros modelio pasirinkimo jungiklių padėtį pagal valdymo bloko vadovo 2.6 lentelę.
Pastaba: t. y. WG2024 variklis: 1 – į viršų, 2 – į apačią, 3 – į viršų, 4 – į viršų; WG3524: 1 – į apačią, 2 – į apačią, 3 – į viršų, 4 – į viršų; TOO3024: 1 – į viršų, 2 – į apačią, 3 – į apačią, 4 – į viršų; TOO4524: 1 – į apačią, 2 – į apačią, 3 – į apačią, 4 – į viršų; nenurodytas modelis: 1 – į apačią, 2 – į viršų, 3 – į viršų, 4 – į viršų - Rankiniu būdu atblokuokite varčias ir nustatykite jas į tarpinę padėtį (atidarykite maždaug 45°), tada vėl užblokuokite pavaras ir šiek tiek patraukite varčias, kad užsifiksuotų varikliai.
- Valdymo bloke vienu metu paspauskite antrąjį (STOP/SET) ir trečiąjį (CLOSE) mygtukus. Varčioms pradėjus judėti, mygtukus atleiskite.
- Varčios atliks toliau nurodytą seką (varčių judėjimo vertinimą galima bet kada nutraukti paspaudus STOP mygtuką):
- Abi varčios šiek tiek atsidarys.
Pastaba: jei varčios judėtų priešinga kryptimi, t. y. šiek tiek užsidarytų, manevrą reikės nutraukti paspaudus STOP mygtuką, atjungti valdymo bloką nuo maitinimo ir pakeisti abiejų variklių poliškumą. Jei viena varčia pradėtų atsidaryti, o kita – užsidaryti, poliškumą reikės pakeisti tik to variklio, kuris pradėjo uždarinėti vartus. Poliškumas keičiamas atitinkamo variklio trijų gnybtų bloke sukeičiant laidus, prijungtus prie + (pliuso) ir − (minuso) gnybtų. - Apatinė varčia visiškai užsidarys.
Pastaba: jei pradėtų judėti ne ta varčia (t. y. viršutinė), manevrą reikės nutraukti paspaudus STOP mygtuką, atjungti valdymo bloką nuo maitinimo ir sukeisti M1 bei M2 variklių trijų gnybtų blokus. - Viršutinė varčia visiškai užsidarys.
- Viršutinė varčia pradės atsidaryti, o netrukus po jos – ir apatinė.
Pastaba: delsos laiką galima pakeisti programavimo režimu; žr. 5.2.2 skyrių „L6 diodas – varčios delsa“. - Abi varčios visiškai atsidarys.
- Apatinė varčia pradės užsidaryti, o netrukus po jos – ir viršutinė.
- Varčios visiškai užsidarys, o valdymo blokas įsimins jų galines padėtis.
- Baigta.
Visi pirmiau nurodyti etapai turi būti atliekami vienas po kito be jūsų įsikišimo. Jei kuris nors etapas vyksta netinkamai, sustabdykite jį paspausdami P1 mygtuką ir, jei reikia, pakoreguokite nustatymus ir pakartokite procesą.

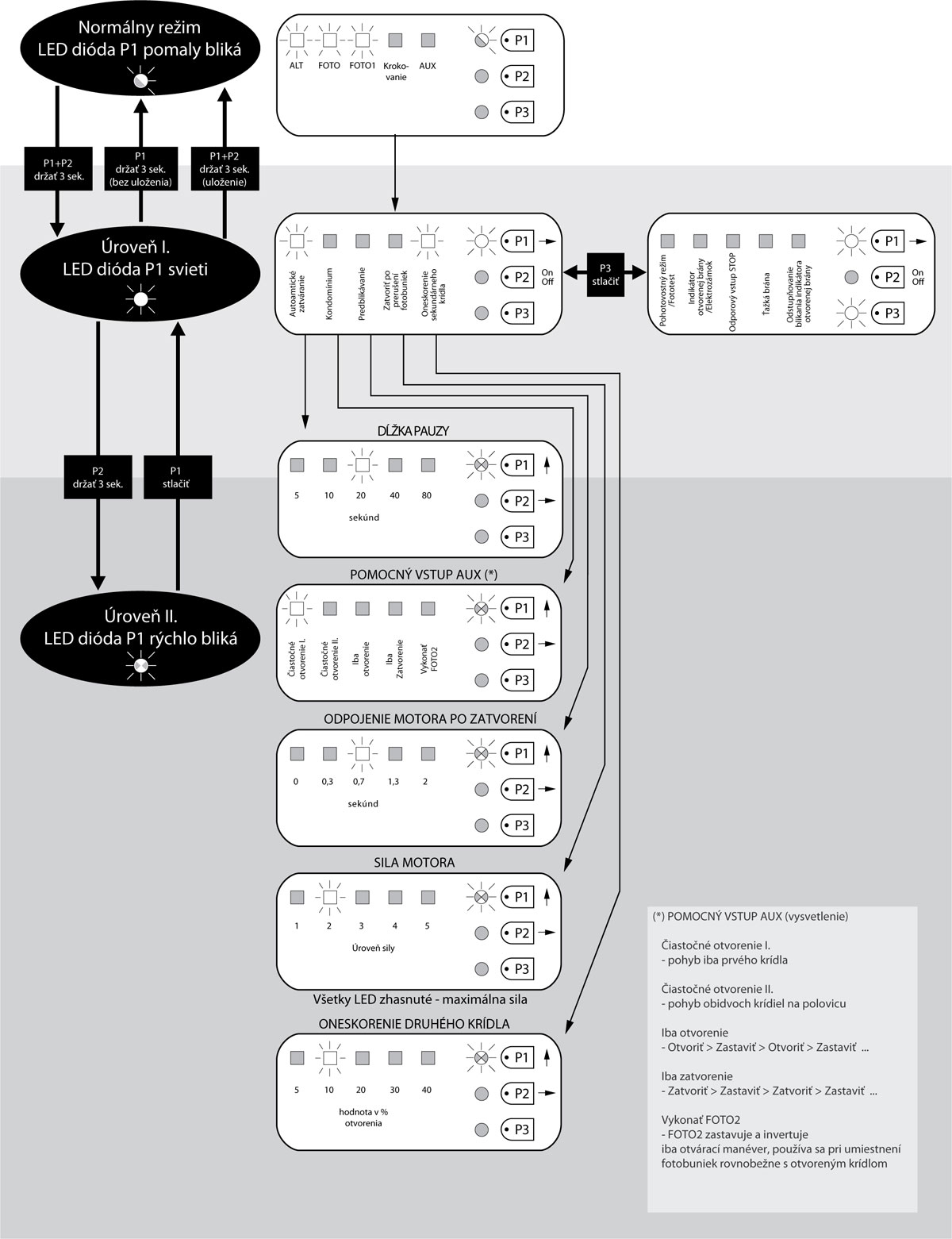

Pavaros valdymo bloko programavimas
Valdymo blokas MC424L leidžia užprogramuoti kelias funkcijas: įjungti arba išjungti funkciją programuojant I lygmeniu, arba nustatyti iš anksto pasirinktą parametrą programuojant II lygmeniu.
Iš pirmo žvilgsnio programavimas gali atrodyti kiek sudėtingas ir painus, tačiau perpratus du pagrindinius principus, meniu greitai susiorientuosite, jei šiek tiek pasitelksite vaizduotę.
Svarbiausia suprasti, kad programuojama trimis mygtukais (P1, P2 ir P3) bei atitinkamais jų LED indikatoriais (P1, P2 ir P3) ir L1, L2, L3, L4 bei L5 indikaciniais LED.
Atskirų mygtukų funkcijos ir diodų signalai priklauso nuo programavimo lygmens, kuriame esate.

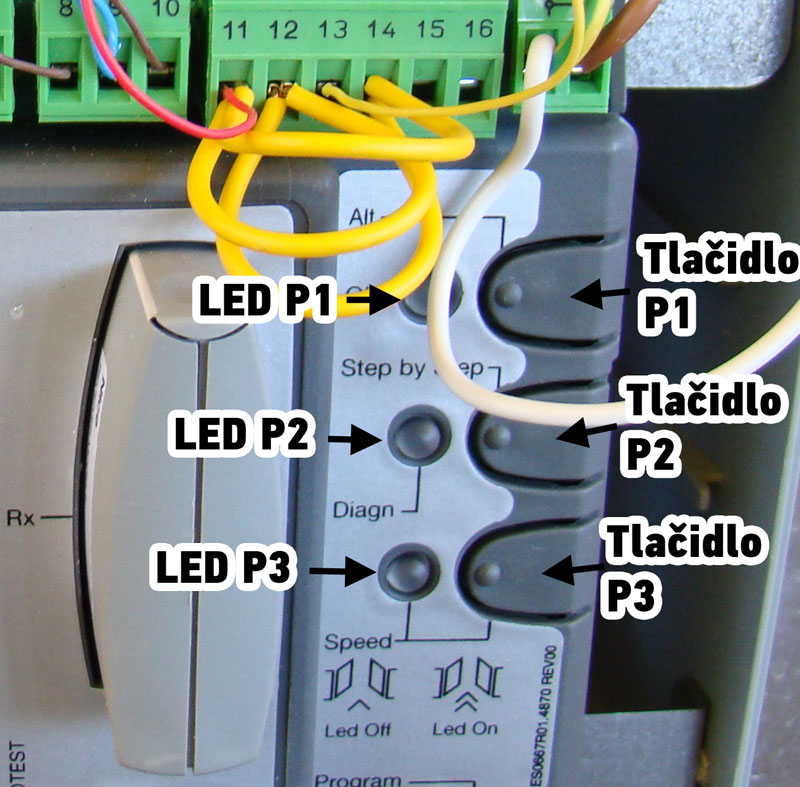

MCA2 valdymo blokas turi tris pavaros valdymo ir programavimo mygtukus:
 |
Mygtukas |
|---|---|
| P1 | |
| P2 | |
| P3 |
Valdymo blokas leidžia užprogramuoti 1 tiesioginę funkciją ir 10 įjungiamų / išjungiamų funkcijų ir 5 reguliuojamas funkcijas (iš jų papildomame AUX įėjime dar yra 5 įjungiamos / išjungiamos funkcijos):
Tiesioginė funkcija
Yra viena tiesioginė funkcija, būtent nustatyti vartų judėjimo greitį ; įprastuoju darbo režimu (t. y. ne programavimo režimu) jis perjungiamas paspaudus P3 mygtuką:
| Funkcija | Įjungta (P3 diodas šviečia) | Išjungta (P3 diodas nešviečia) |
|---|---|---|
| Judėjimo greitis | didelis greitis (numatytasis) | mažas greitis |
Įjungiamos funkcijos
Yra 10 įjungiamų funkcijų; jos nustatomos I lygmens programavimo režimu. (numatytosios reikšmės pažymėtos paryškintu šriftu):
| Funkcija | Įjungta (diodas šviečia) | Išjungta (diodas nešviečia) |
|---|---|---|
| Automatinis uždarymas | Praėjus nustatytam pauzės laikui vartai pradeda užsidaryti automatiškai. | Vartai juda tik gavus komandą nuotolinio valdymo pultu, raktiniu jungikliu, mygtuku ir pan. |
| Daugiabučio režimas | Ši funkcija naudinga, kai pavarą valdo keli naudotojai, kurių komandos gali prieštarauti viena kitai, t. y. vienas pradeda atidaryti vartus, kitas taip pat nori atidaryti, bet vartams jau atsidarant jie ima užsidaryti ir pan. Taigi, gavus pirmąją atidarymo komandą, visos kitos komandos ignoruojamos tol, kol vartai atsidaro. | Vartai valdomi žingsniniu režimu: atidaryti > sustabdyti > uždaryti > sustabdyti > atidaryti |
| Įspėjamasis mirksėjimas | Švyturys mirksi 3 sekundes, tik tada vartai pradeda judėti. | Vartai pradeda judėti iš karto, tuo pat metu pradeda mirksėti švyturys. |
| Uždarymas nutraukus fotodaviklių spindulį | Ši funkcija naudinga tik tada, kai įjungtas automatinis uždarymas. Praėjus pro fotodavikliai (t. y. fotodaviklių spindulys nutraukiamas ir vėl atkuriamas), vartai pradeda užsidaryti jau po 4 sekundžių, pavyzdžiui, išvažiavus transporto priemonei. | Vartai pradeda užsidaryti tik pasibaigus nustatytam pauzės laikui automatinio uždarymo. |
| Antrojo vartų varčios uždelsimas | Nustatoma, ar antroji varčia pradės judėti uždelsus. Tai naudinga, kai judėdama viena varčia galėtų kliudyti kitą. Taip pat naudojant elektrinį užraktą. Uždelsimą galima nustatyti procentais, II lygio programavimo režime. | Abi varčios pradės judėti vienu metu. |
| Budėjimo režimas / fototestas |
Aktyvuoja išėjimą ties gnybtu Nr. 8: įjungtas budėjimo režimas, arba įjungtas fototestas. Vienu metu gali būti aktyvi tik viena funkcija. Kuri funkcija bus naudojama, nustatoma pagal tinkamą prijungimo schemą. |
Išjungia išėjimą ties gnybtu Nr. 8: išjungtas budėjimo režimas ir išjungtas fototestas. |
| Atvirų vartų indikatorius / elektrinis užraktas | Išėjimas ties 6–7 gnybtais veiks kaip elektrinių užraktų, t. y. vartams atsidarant per pirmąsias tris sekundes šis užraktas bus atrakinamas. | Išėjimas ties 6–7 gnybtais veiks kaip atvirų vartų indikatorius. Mirksėjimo režimą galima nustatyti; žr. I lygio programavimą. Atvirų vartų indikatoriaus mirksėjimo dažnio keitimas |
| STOP varžinis įėjimas | Jungtis tarp bendrojo įėjimo ir STOP įėjimo bus nustatyta pastovioji 8,2 kΩ varža? (+25 % −25 %), pavyzdžiui, apsauginėms slėgio juostoms. Daugiau žr. STOP įėjimas. | Prie STOP įėjimo galima prijungti normaliai uždarus (NC) įtaisus, kurie, nutrūkus grandinei, iš karto sustabdys vartų judėjimą. |
| Sunkūs vartai | Pavaros veiks taip, tarsi vartai būtų sunkūs, t. y. valdymo blokas atitinkamai pakoreguos judėjimo greitėjimą ir lėtėjimą. | Valdymo blokas vartus laikys lengvais. |
| Atvirų vartų indikatoriaus mirksėjimo dažnio keitimas | Lemputė, prijungta prie S.C.A. įėjimo, vartams atsidarant mirksi nevienodu dažniu: kuo vartai arčiau visiško atsidarymo, tuo greičiau mirksi, o kuo arčiau uždarymo – tuo lėčiau. | Lemputė, prijungta prie S.C.A. įėjimo, vartams atsidarant mirksi lėtai, o užsidarant – greitai. Kai vartai atidaryti, lemputė šviečia; kai vartai uždaryti, ji nešviečia. |
Nustatomos funkcijos
Yra 5 nustatomos funkcijos (numatytosios reikšmės paryškintos pusjuodžiu šriftu):
| šviečia L1 | šviečia L2 | šviečia L3 | šviečia L4 | šviečia L5 | nešviečia nė viena |
|---|---|---|---|---|---|
| Pauzės trukmė – Nustatoma, po kiek laiko atidaryti vartai turi užsidaryti. Naudinga tik įjungus automatinį uždarymą. | |||||
| 5 sekundės | 10 sekundžių | 20 sekundžių | 40 sekundžių | 80 sekundžių | – |
| Pagalbinis AUX įėjimas – Įjungia arba išjungia dar 5 funkcijas. | |||||
| Dalinis atidarymas I – atidaro tik visą pagrindinę varčią | Dalinis atidarymas II – abi varčios atidaromos iki pusės | Tik atidarymas – komandos vykdomos seka „Atidaryti > Sustabdyti > Atidaryti“ | Tik uždarymas – komandos vykdomos seka „Uždaryti > Sustabdyti > Uždaryti“ | FOTO2 fotoelementai – aktyvina fotoelementų funkciją FOTO2 | AUX įėjimas (gnybtas Nr. 16) nenaudojamas |
| Variklio atjungimas uždarius vartus – Pasiekęs uždarymo galinę padėtį variklis dar šiek tiek spaudžia, kad vartai būtų tinkamai uždaryti. Ši funkcija nustato atbulinės eigos trukmę, kad variklis nespaustų varčių ir joms esant uždarytoms. | |||||
| neatjungiamas | 0,3 sekundės | 0,7 sekundės | 1,3 sekundės | 2 sekundės | – |
| Variklio galia – Varikliai jautriai reaguoja į trintį, vėją ir elektros tinklo įtampos svyravimus. Todėl dėl šių padidėjusių apkrovų jie gali aptikti kliūtį net tada, kai jos nėra. Nustačius didesnę galią, ši rizika sumažinama. | |||||
| Maža galia | Mažesnė galia | Vidutinė galia | Didesnė galia | Didelė galia | Didžiausia galia |
| Antrosios varčios uždelsimas – Nustatomas procentinis antrosios varčios uždelsimas. Procentai skaičiuojami pagal įprastą varčios judėjimo atstumą. | |||||
| 5 % | 10 % | 20 % | 30 % | 40 % | – |
I lygio programavimas.
Valdymo blokas turi veikti įprastu režimu; tai patikrinsite įsitikinę, kad P1 LED lėtai mirksi a P3 LED neužsidega.
Į I lygio programavimą pateksite paspaudę ir palaikę mygtukus P1+P2 3 sekundes, kol sumirksės visi LED indikatoriai. LED indikatorius P1 nustos mirksėti ir pradės šviesti. Puiku, esate I lygio programavimo režime. ekrane „I ekrane". Į „II ekranąpateksite paspaudę mygtuką P3 ir tokiu pat būdu grįšite į „I ekraną". Kuriame „ekraneesate, sužinosite pagal LED indikatoriaus būseną P3, žr. lentelę.
| I ekranas | ||||
|---|---|---|---|---|
| P1 LED šviečia, P3 LED nešviečia | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatinis uždarymas | Kondominiumas | Įspėjamasis mirksėjimas | Uždaryti, kai nutraukiamas fotoelementų spindulys | Antrojo vartų skydo delsimas |
| II ekranas | ||||
| P1 LED šviečia, P3 LED taip pat šviečia | ||||
| L1 | L2 | L3 | L4 | L5 |
| Budėjimo režimas / fototestas | Atvirų vartų indikatorius / elektromechaninė spyna | Varžinis STOP įėjimas | Sunkūs vartai | Atvirų vartų indikatoriaus mirksėjimo dažnio pakopos |
Paspaudę mygtuką P1 slinksite per LED indikatorius į dešinę. Pasiekę penktąjį indikatorių L5, vėl pradėsite nuo pirmojo indikatoriaus L1, t. y. pasirinkimas cikliškai kartosis. Šiuo metu šviečiantis indikatorius pradės mirksėti. Jei mirksėjimas trumpas, funkcija neaktyvi, o jei mirksėjimas ilgesnis , funkcija aktyvi. Trumpą ir ilgesnį mirksėjimą perjungsite vieną kartą paspaudę mygtuką P2.
Nustatę visas reikšmes pagal pageidaujamą mirksėjimą (taip aktyvuodami arba išjungdami funkciją), paspaudę ir palaikę mygtukus P1+P2 3 sekundes, išsaugosite programavimą ir grįšite į įprastą režimą.
Jei viskuo esate patenkinti ir nieko keisti nenorite, grįžtate iš II lygio programavimoarba tiesiog norite baigti programavimą neišsaugoję pakeitimų, tiesiog paspauskite ir palaikykite mygtuką P1 3 sekundes.
Taip pat galite įjungti II lygio programavimo režimą. paspaudę ir palaikę mygtuką P2 3 sekundes. Tačiau pirmiausia turite pasirinkti funkciją, kurios parametrą norite pakeisti.
II lygio programavimas.
Būtina sąlyga – valdymo blokas turi veikti I lygio programavimo režimu „I ekrane“, tai patikrinsite pagal tai, kad LED indikatorius P1 šviečia ir LED indikatorius P3 nešviečia.
Pasirinkite funkciją, kurią norite pakeisti:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Pauzės trukmė | Pagalbinė AUX įvestis | Variklio atjungimas uždarius vartus | Variklio galia | Antrojo vartų skydo delsimas |
Nustatykite pageidaujamą indikatorių pakartotinai trumpai paspausdami mygtuką P1, kaip ir I lygio programavimo režime. Į II lygio programavimą. pateksite paspaudę ir palaikę mygtuką P2 3 sekundes. LED lemputė P1 nustos šviesti ir pradės greitai mirksėti. Šaunu, dabar esate II lygio programavimo režime.
Pakartotinai vieną kartą paspausdami mygtuką P2 pasirinkite norimą parametro reikšmę, tada paspauskite vieną kartą mygtuką P1 kad grįžtumėte į I lygio programavimo režimą.
Norėdami išsaugoti, dar turite paspausti ir palaikyti mygtukus P1+P2 3 sekundes (I lygio programavimo režime.).
Norėdami išeiti neišsaugoję, paspauskite ir palaikykite 3 sekundes tik mygtuką P1.
Ne taip jau sudėtinga, tiesa? Svarbiausia suprasti, kad nors vis dar matote 5 diodus ir 3 mygtukus, pagal diodų signalus P1 ir P2 žinote, kurioje vietoje esate. Galbūt padės galimų būsenų lentelė:
| LED P1 | ||||
|---|---|---|---|---|
| Šviečia | Mirksi | Greitai mirksi | ||
| LED P3 |
Nešviečia | I lygio programavimas. "I ekranas" |
Įprastas režimas |
II lygio programavimas. |
| Šviečia |
I lygio programavimas. |
- | - | |
Kad būtų aiškiau, pateikiame dar visą programavimo schemą (spustelėkite, kad atidarytumėte visu dydžiu):
Jei kyla sunkumų, drąsiai kreipkitės į mūsų techninę pagalbą dėl NICE pavarų.
Papildomų išorinių įrenginių prijungimas prie pavaros
|
Jei prie pavaros reikia prijungti papildomų įrenginių, kuriems reikalingas išorinis maitinimas (pvz., indikacinį apšvietimą, raktinis jungiklis, kortelių skaitytuvai, ir pan.), prijunkite įrenginį pagal šalia pateiktą informaciją. Tiekiama įtampa yra nuo 30 Vdc -30% iki +50% (naudojant atsarginę bateriją 24Vdc), maksimali srovė – 200mA. |
||||||||||||
Specialiosios valdymo bloko funkcijos
NICE MC424LR10 valdymo bloko atminties ištrynimas (atstatymas)
Pastaba: šiuo būdu ištrinama tik valdymo bloko atmintis, jame išsaugoti nuotolinio valdymo pultai lieka.
- Vienu metu paspauskite ir palaikykite pirmąjį (OPEN) ir antrąjį (CLOSE) mygtukus
- Kai visi L1..L8 LED diodai pradės mirksėti (maždaug po 3-4 sekundžių), atleiskite mygtukus
- Palaukite 5 sekundes – valdymo blokas bus atkurtas į gamyklinius nustatymus.
Norėdami patikrinti, ar atmintis ištrinta tinkamai, atjunkite valdymo bloką nuo elektros tinklo (arba ištraukite maitinimo saugiklį F1) ir palaukite, kol užges visi LED diodai. Vėl prijungus prie tinklo, turėtų visi LED diodai mirksėti maždaug šešias sekundes, jei atmintis visiškai ištrinta. Jei LED diodai mirksėjo tik tris sekundes, tikriausiai ištrinti nepavyko ir veiksmą reikia pakartoti.
Pavaros veikimo trikčių šalinimas
Jei kas nors neaišku arba kyla kitų problemų, drąsiai kreipkitės į mūsų techninę pagalbą dėl NICE pavarų.
Atsižvelgiant į problemos pobūdį
Montuodami (arba sugedus pavarai) galite susidurti su viena iš šių problemų:
|
Problema |
Galimas sprendimas |
|---|---|
|
Nešviečia nė vienas LED diodas |
Patikrinkite, ar valdymo blokui tiekiamas maitinimas. Tai galite nustatyti išmatavę įtampą 9-10 įėjimuose gnybtų bloke; ji turėtų būti apie 30Vdc arba 24Vdc, kai maitinama iš baterijos. Patikrinkite abu saugiklius ir, jei reikia, pakeiskite juos naujais, kurių parametrai tokie patys. |
|
LED diodas P1 mirksi reguliariai, tačiau LED diodų L1–L5 būsena neatitinka prijungtų įrenginių |
Trumpam atjunkite valdymo bloką nuo elektros tinklo (arba ištraukite maitinimo saugiklį F1) ir palaukite, kol užges visi LED diodai; gali būti, kad valdymo blokas įstrigo programavimo režime. Tada patikrinkite visus įrenginių prijungimus prie 11–16 įėjimų. Galite visus atjungti ir vėl prijungti po vieną, taikydami eliminavimo metodą. |
|
LED P1 sumirksi kas 4 sekundes |
Valdymo blokas veikia budėjimo režimu |
|
Sparno judėjimo įvertinimo fazė neprasideda |
Sparno judėjimo įvertinimo fazė prasideda tik tuo atveju, jei ji dar nebuvo atlikta arba jei nėra ištrinta atmintis. Jei neteisingai įvertintas vartų judėjimas, pirmiausia turėsite ištrinti atmintį. |
|
Fazė vartų varčios judėjimo įvertinimo dar niekada nebuvo atlikta, tačiau jos vis tiek nepavyksta paleisti arba ji veikia neįprastai |
Pirmiausia patikrinkite, ar visi prijungti ir saugos įtaisai veikia tinkamai. Įsitikinkite, kad vartų varčios judėjimo įvertinimo metu neįsijungia joks įtaisas. Prieš patį įvertinimą turi kontaktų LED indikatoriai šviesti tinkamai o P1 LED indikatorius turi mirksėti kartą per sekundę. |
|
Fazė vartų varčios judėjimo įvertinimo buvo atlikta tinkamai, tačiau manevras neprasideda |
Patikrinkite, ar saugos įtaisų LED indikatoriai FOTO, FOTO1 ir galbūt FOTO2 (jei prijungti), taip pat įtaisų LED indikatoriai Žingsniavimo ir pagalbinio AUX įėjimo šviečia judėjimo komandos metu. Jei aktyvi funkcija FOTOTEST, bet fotoelementai veikia netinkamai, diagnostinis LED indikatorius sumirksi 4 kartus. |
|
Vartai juda, tačiau judėdami sustoja ir pradeda judėti priešinga kryptimi |
I. Suveikia fotoelementai. Galimos kelios priežastys:
Patikrinkite fotoelementų jungtis ir atitinkamus LED indikatorius. II. Kita galima priežastis – vartai pavarai yra per sunkūs arba juos blokuoja stiprus vėjas. Tokiu atveju pavara užfiksuoja padidėjusias energijos sąnaudas ir įvertina situaciją kaip kliūtį (vartų judėjimą galima sustabdyti ir ranka). Diagnostinis LED indikatorius sumirksi vieną kartą, jei kliūtį aptiko M1 variklis, ir du kartus, jei ją aptiko M2 variklis. Galimi du sprendimai: 1. Įjungti sunkių vartų nustatymą: Pirmasis lygis (P1 LED šviečia): antroji dalis (P3 LED šviečia)
Įjungti L4 LED Sunkūs vartai
2. Nustatyti amperometrinį jautrumą (t. y. variklio jėgą) į mažiausią jautrumą (t. y. didžiausią jėgą):
Antrasis lygis
Parametrą Amperometrinis jautrumas (variklio jėga) nustatyti į Visi LED indikatoriai užgesę: 6 lygis (maks. amperometrinis jautrumas)
|
Diagnostika naudojant P2 LED indikatorių
Ruošiame.
Atsarginės baterijos montavimas prie NICE MC424L valdymo bloko
NICE PS124 atsarginė baterija į standartinį komplektą neįeina pavaros, tačiau ją galima užsisakyti papildomai. Ji naudojama dingus elektrai – tuomet vartų pavara maitinama iš baterijos. Baterija nuolat įkraunama iš elektros tinklo.
| 1. Atlenkite valdymo bloko laikiklio fiksatorių 2. Pakelkite valdymo bloko laikiklį |
3. Atlenkite valdymo bloką 4. Įstumkite bateriją po valdymo bloku 5. Užlenkite valdymo bloko laikiklio fiksatorių |
6. Išimkite plastikinį jungties dangtelį |
|---|---|---|
 |
 |
 |
NICE Moonclever MC424L valdymo bloko techninės savybės
| Modelis | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo aprašymas | Elektrinis valdymo blokas, skirtas automatiniam varstomųjų vartų valdymui. Tiekiama kartu su NICE MCA2 valdymo bloko, tačiau be radijo imtuvo. | ||||||||||||||||
| Maitinimas | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Vartojamoji galia |
170W | ||||||||||||||||
| Atsarginis maitinimo šaltinis | galima įsigyti ir sumontuoti papildomai NICE PS124 atsarginę bateriją | ||||||||||||||||
| Švyturėlio išėjimas | vienam švyturėliui 24Vdc su lempute, maks. 25W (pvz., NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Išėjimo indikatorius (S.C.A.) | - vienai 24Vdc, maks. 5W lemputei (išėjimo įtampa +50% -30%); gali valdyti mažą relę - arba vienam 12Vac, maks. 25W elektrinei spynai |
||||||||||||||||
| FOTOTEST išėjimas | 24Vdc maks. 100mA | ||||||||||||||||
| Priedų išėjimas | 24Vdc maks. 200mA | ||||||||||||||||
| STOP įėjimas | normaliai uždarytam kontaktui ir įrenginiams su pastovia 8,2K? varža | ||||||||||||||||
| Radijo imtuvas | be imtuvo, „SM“ jungtis imtuvams NICE SMXI, NICE OXI ir pan. | ||||||||||||||||
| Antenos įvestis | 50? koaksialiajam RG-58 kabeliui (ar panašiam) | ||||||||||||||||
| Veikimo trukmė | automatinis nustatymas | ||||||||||||||||
| Pauzės trukmė | galima nustatyti 5, 10, 20, 40, 80 sekundžių | ||||||||||||||||
| Variklio išjungimas uždarius | galima nustatyti 0; 0,3; 0,7; 1,3; 2 sekundes | ||||||||||||||||
| Varčios uždelsimas atidarant | galima nustatyti 5, 10, 20, 30, 40 % veikimo trukmės | ||||||||||||||||
| Varčios uždelsimas uždarant | automatinis nustatymas | ||||||||||||||||
| Variklio M1 išėjimas | skirtas Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Variklio M2 išėjimas | skirtas Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Didžiausias kabelių ilgis |
|
||||||||||||||||
| Darbinė temperatūra | -20°C iki +50°C | ||||||||||||||||
| Naudojimas druskingoje, rūgštinėje ir potencialiai sprogioje aplinkoje | ne | ||||||||||||||||
| Apsaugos klasė | IP54 | ||||||||||||||||
| Matmenys | 232×310×122 (plotis×ilgis×aukštis) | ||||||||||||||||
| Svoris | 4,1 kg |
Dėmesio! Galimas pakaitalas – naujas valdymo blokas MCA2R30
Naujasis valdymo blokas MCA2R30 pakeičia bloką MCA2R10, kurio pirmtakas buvo blokas MCA2. Valdymo blokas NICE MC424LR30 turi valdymo bloką NICE MCA2R30 su įmontuotu radijo imtuvu. Suderinamas su šiais „Nice“ varikliais: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 ir XME2024.
Valdymo bloko NICE MCA2R30 pakeitimai, palyginti su MCA2R10
- Pakeista išėjimų tvarka, patys išėjimai liko nepakitę.
- Nauja jungtis, skirta prijungti atsarginį akumuliatorių, naudojant naują kabelį CABLA11. Taip pat atsiras naujas atsarginis maitinimo šaltinis PSS124.
- Patobulinta diagnostika.
- Mažesnės energijos sąnaudos budėjimo režimu.
ĮSPĖJIMAS
Visos programavimo procedūros išlieka nepakitusios, palyginti su ankstesniu valdymo bloku MCA2R10.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
