Vartų komponentai

Vartų komponentai iš fortamigo.lt

Šiame puslapyje rasite stumdomųjų vartų gamybai skirtų komponentų. Siūlome vartų komponentus savaime laikančius ir bėginius, taip pat pakabinamų vartų bei durų komponentus. Asortimentą papildo NICE pavaros, dangteliai, spynos ir tvorų gamybos komponentai.

Savaime laikančių vartų komponentai

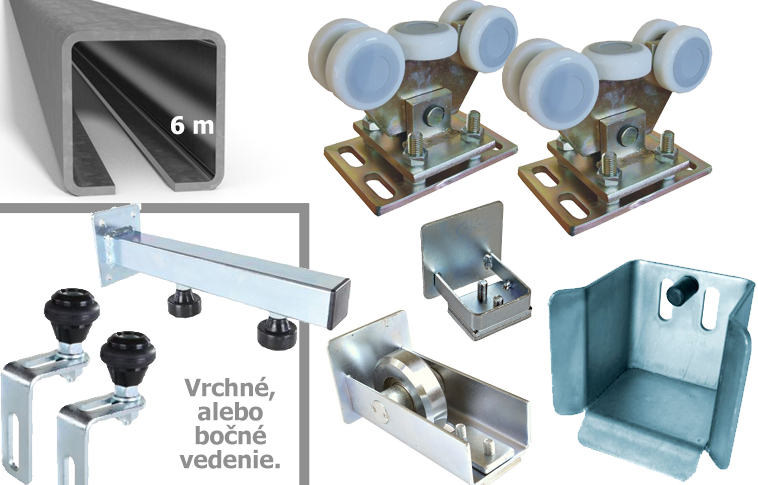

Vartų komplektas

Mūsų siūlomi savaime laikančių (konsolinių) vartų komponentai leis lengvai pasigaminti arba užsakyti iki 15 m pravažiavimo pločio savaime laikančius vartus. Siūlome įvairių tipų atraminius vežimėlius (pagal guolių skaičių ir keliamąją galią), kreipiamuosius C profilius, kreipiklius, atramas ir visus kitus komponentus, reikalingus savaime laikančių stumdomųjų vartų gamybai. Kad būtų lengviau orientuotis, komponentai sugrupuoti į komplektus, kuriems taikomos specialios kainos. Asortimente taip pat yra komponentų didelių matmenų stumdomiesiems vartams.

Bėginių vartų komponentai

Bėginių vartų komponentaiMūsų siūlomi bėginių (riedamųjų) vartų komponentai leis lengvai pasigaminti arba užsakyti iki 10 m pravažiavimo pločio bėginius vartus. Siūlome įvairių tipų apatinius ratukus (pagal dydį ir tvirtinimo būdą), bėgius, kreipiklius, atramas ir visus kitus komponentus, reikalingus bėginių stumdomųjų vartų gamybai.

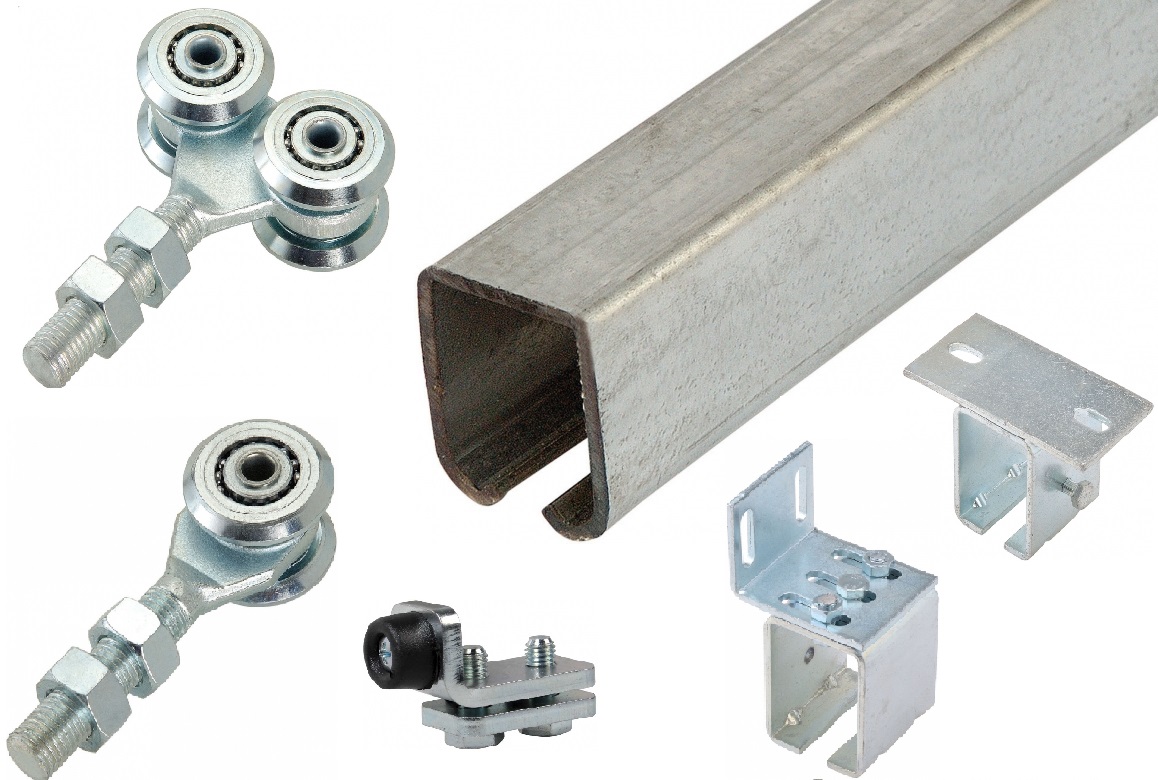

Pakabinamų vartų komponentai

Pakabinamų vartų komponentaiNauja mūsų asortimente – pakabinamų vartų komponentai. Šie komponentai pravers visur, kur reikia paprastai atskirti erdvę pakabinamais stumdomaisiais vartais arba durimis. Pakabinamąją sistemą sudaro kreipiamasis C profilis, C profilio laikikliai ir guoliniai vežimėliai, prie kurių tvirtinamas vartų arba durų rėmas. Kreipiamasis C profilis ir vežimėliai parenkami pagal stumdomo elemento svorį. Apačioje vartus galima kreipti paprastais ritinėliais; dažnai prie apatinės rėmo dalies privirinamas U profilis, kuriuo rieda vienas arba du ritinėliai. Pakabinamąją sistemą taip pat galima naudoti viršutiniams konvejeriams.

Stumdomųjų vartų pavaros

NICE pavarosVartų konstrukcinių elementų asortimentą papildo Italijos prekės ženklo NICE stumdomųjų vartų pavaros. Šis gamintojas yra namų automatikos rinkos lyderis. Taip pat siūlome varstomųjų vartų pavaras ir jų priedus.



Mielai pakonsultuosime, kokių komponentų jums reikia. Galite:

Užpildyti formą:Paskambinti:Parašyti:
Pasitarkite su pardavėju [email protected]

NICE s.p.a. pavarų gamintojas
IBFM – Italijos vartų komponentų gamintojas

Svetainės žemėlapis:

Eikime prie esmės – jei norite patys pasigaminti stumdomuosius vartus, turite turėti tam tikrų teorinių žinių apie jų konstrukciją. Pažvelkime į stumdomuosius vartus iš arčiau:

Konsolinių stumdomųjų vartų veikimo principas

Principas konsolinių stumdomųjų vartų yra vartų varčios spaudimo ir traukimo jėgų perdavimas betoniniam pagrindui juos atitraukiant ir uždarant. Kaip tai įgyvendinama? Paaiškinsime, kaip visada, pasitelkę mėgstamą iliustruotą metodą:

  1. Turite tam tikro pločio pravažiavimą, kuriuo norite naudotis su stumdomaisiais vartais
  2. Vienoje pravažiavimo pusėje išbetonuokite pamatą
  3. Ant šio pamato pritvirtinsite būtent du stumdomųjų vartų vežimėlius

Tai yra būtinas minimumas stumdomiesiems vartams sumontuoti.

  1. Turite vartų korpusą, kuris yra šiek tiek platesnis už pravažiavimo šviesųjį plotį
  2. Turite laikantįjį C profilį
  3. Vartų korpusą privirinsite prie laikančiojo C profilio ir pridėsite iškyšą

Taip suformavote standartinę paprastą konsolinių stumdomųjų vartų varčią.

  1. Vartų varčią užmausite ant įbetonuotų vežimėlių
  2. Sumontuosite išlyginamąjį stulpą su vartų kreipiančiąja
  3. Pridėsite papildomų stumdomųjų vartų komponentų

Kas vyksta dabar?

  1. Jėgų veikimas uždarius stumdomuosius vartus
  2. Jėgų veikimas pusiau atidarius stumdomuosius vartus
  3. Jėgų veikimas atidarius stumdomuosius vartus

Paprasta kaip dukart du, tiesa?

Toliau – techninė informacija konsolinių stumdomųjų vartų pagrindo, taip pat stumdomųjų vartų tvirtinimo, taip pat konsolinių stumdomųjų vartų iškyšosarba skaitykite toliau apie mūsų komponentus:

Stumdomųjų vartų konstrukciniai elementai

Stumdomųjų vartų konstrukciją galima suskirstyti į šias kategorijas:

  1. Stumdomųjų vartų tvirtinimas
  2. Stumdomųjų vartų užfiksavimas
  3. Stumdomųjų vartų kreipimas
  4. Stumdomųjų vartų pavara
  5. Kiti vartų priedai

Atidžiau apžvelkime kiekvieną kategoriją:

1. Stumdomųjų vartų tvirtinimas

Šiai kategorijai priklauso trys vartų komponentų grupės:

  • Betoninis stumdomųjų vartų pamatas – betoninio pamato, žinoma, netiekiame :-) Į jį įbetonuojami vežimėliai ir paprastai išlyginamasis stulpas su kreipiančiąja; jei reikalingas automatinis stumdomųjų vartų atidarymas, įbetonuojama ir pavara. Apsilankykite puslapyje apie stumdomųjų vartų pamatą.
  • Vežimėliai – rekomenduojamas vežimėlių tvirtinimo prie betoninio pamato būdas – įbetonuoti srieginių strypų konsolę (arba pritvirtinti srieginius strypus prie jau įrengto pamato naudojant cheminį ankerį), prie kurių tvirtai prisukama montavimo plokštė, prie kurios pritvirtinamas vežimėlis. Šiuo atveju montavimo plokštė yra tarpinė detalė, leidžianti lengviau reguliuoti ir nustatyti stumdomųjų vartų padėtį. Vežimėlio korpuse sumontuoti metaliniai arba nailoniniai ritinėliai, kurie sukasi C profilio viduje ir užtikrina sklandų vartų varčios judėjimą. Norėdami pasirinkti tinkamą vežimėlį, peržiūrėkite puslapį apie stumdomųjų vartų vežimėlių pasirinkimą.
  • Laikantieji C profiliai – C profilis iš išorės užmaunamas ant pritvirtintų vežimėlių. Sukant vežimėlių ratukus C profilio viduje, vartų varčia juda sklandžiai. C profilius tiekiame įvairių matmenų ir ilgių, atsižvelgdami į reikalingą pravažiavimo plotį ir vartų svorį. Pasirinkite tinkamą C profilį!

2. Stumdomųjų vartų atrėmimas

Užsidarydami ar atsidarydami stumdomieji vartai galiausiai į kažką atsiremia – juk jie negali užsidaryti ar atsidaryti be galo :-)

Vartai atsiremia net trijose vietose:

  1. Apatinis ribotuvas – kitaip tariant, ribotuvo kišenė, įrengiama atraminio stulpelio apačioje. Uždarant vartus į ją įvažiuoja C profilis (geriausia – su įrengta įvaža).
  2. Viršutinis ribotuvas – kitaip tariant, vartų laikiklis, į kurį atsiremia pati vartų konstrukcija. Jis gali būti komplektuojamas su stumdomųjų vartų kablinės spynos atsakąja dalimi. Uždarant vartai atsiremia į viršutinį ribotuvą.

    Šiems ribotuvams būdinga įvažiuojamoji dalis su tarpu, leidžiančiu tiksliai nukreipti vartus į uždarytą padėtį. Žr. Vartus veikiantys veiksniai.
  3. Vidinis ribotuvas – jis tvirtai pritvirtinamas C profilio viduje ir atsiremia į vežimėlio galvutę. Tai tarsi avarinis stabdis, neleidžiantis vartams nuslysti nuo vežimėlių ar, ypač neatsargiai atidarant ir uždarant rankiniu būdu, sudaužyti atraminio stulpelio. Geriausia vidinį ribotuvą pritvirtinti abiejuose C profilio galuose arba kombinuoti jį su įvaža.

Kalbant apie apatinį ribotuvą, verta paminėti galimybę C profilyje įrengti įvažą su įvažiavimo ratuku kad C profilis sklandžiai įvažiuotų į apatinį ribotuvą.

3. Stumdomųjų vartų kreipimas

Vien užmauti C profilį ant vežimėlių, kad vartai galėtų judėti, nepakanka. C profilyje vežimėliai nėra tvirtai prigludę, todėl vartus reikia išbalansuoti, kad jie nepasvirtų į šonus. Iš esmės yra du pagrindiniai būdai vartams išbalansuoti:

  1. Šoninis vartų kreipimas– šis būdas tinka, jei vartų viršus užbaigtas nestandartiškai, pavyzdžiui, dekoratyvinėmis ar apsauginėmis viršūnėmis, lanku ir pan. Galimi du variantai:
    1. Balansavimas bent vienu ratuku vienoje pusėje. Jei, pavyzdžiui, vartų priekyje yra užpildas (medinės ar plastikinės tvoros lentelės, išplėstinis metalas ir pan.), galinėje pusėje privirinkite L profilį, kuriuo važiuos bent vienas ratukas, pritvirtintas prie išlyginamojo stulpelio.
    2. Balansavimas bent dviem ratukais – po vieną kiekvienoje pusėje. Jei per visą vartų ilgį eina ištisinis tiesus profilis, abiejose pusėse įrenkite po išlyginamąjį stulpelį su ratuku, tarp kurių judės vartai.
  2. Viršutinis vartų kreipimas – jei dėl praktinių ar estetinių priežasčių negalite įrengti antro išlyginamojo stulpelio ir negalite privirinti prie vartų L profilio šoniniam balansavimui iš vienos pusės (pavyzdžiui, jei abiejose vartų pusėse yra tvoros lentelės), vartų viršuje palikite ištisinį tiesų profilį, kuris judės tarp stumdomųjų vartų viršutinio balansavimo kreipiklio ratukų.

Jei norite susikurti savo sprendimą, pravers mūsų ruošiniai ratukų.

4. Stumdomųjų vartų pavara

Stumdomųjų vartų automatizuotas elektromechaninis atidarymas – atskira tema. Renkantis pavarą, svarbiausia atsižvelgti į vartų svorį. Daugumai buitiniam naudojimui skirtų stumdomųjų vartų pakaks pavara iki 400 kg vartų varčios svorio; sunkesniems vartams tiks pavara iki 600 kg, o pramoniniam naudojimui arba dideliems vartams – pavara iki 1000 kg ir daugiau.

Pavara veikia krumpliastiebio mechanizmo principu. Per visą vartų ilgį pritvirtinamas krumpliastiebis. Prie pavaros stacionariai pritvirtintas krumpliaratis, kurio dantys susikabina su krumpliastiebio dantimis. Sukantis pavaros krumpliaračiui, juda visi vartai.

Prie pavaros montuojami arba pasirenkamai tiekiami šie priedai:

  • Apsauginės fotoelementai – paprastai po vieną fotoelementą montuojama kiekvienoje pravažiavimo pusėje. Fotoelementai sukuria tarp savęs lazerio spindulį; jam nutrūkus pavara gauna signalą ir neleidžia vartams užsidaryti. Jei vartai tuo metu užsidarinėja, procesas sustabdomas ir vartai pradeda atsidaryti. Tai naudinga, jei pravažiavime stovi jūsų automobilis arba juo eina žmonės – vartai neatsitrenks į automobilį ir neprispaus vaiko.
  • Įspėjamasis švyturėlis – vartams atsidarant ir užsidarant švyturėlis mirksi ir įspėja pravažiuojančius automobilius bei žmones, kad pravažiavimas užtvertas. Kai kuriais atvejais pagal galiojančius teisės aktus švyturėlį montuoti privaloma, pavyzdžiui, kai stumdomieji vartai atsidaro į kelią.

Vartus galima valdyti šiais būdais:

  • Nuotolinio valdymo pultelis – įprastas vartų atidarymo būdas. Pavyzdžiui, pakabinkite pultelį ant automobilio raktų ir, privažiavę prie vartų, paspauskite jų atidarymo mygtuką.
  • Raktinis jungiklis – įkiškite raktą į spyną ir pasukite, kad atidarytumėte vartus. Puikiai tinka, pavyzdžiui, budėtojo postams arba jei pro vartus reikia įleisti daug nuolatinių lankytojų ir nenorite pirkti, pavyzdžiui, 700 pultelių.
  • Kodinė klaviatūra – tinka, jei stumdomaisiais vartais naudojasi ir pėstieji. Tokiu atveju geriausia nustatyti pėsčiųjų režimą, kad vartai atsidarytų tik maždaug 1 m. Klaviatūrą taip pat galima naudoti, pavyzdžiui, vartams valdyti tiesiai iš automobilio langelio.
  • Mygtukas – puikiai tinka naudoti namuose arba budėtojo postuose. Palyginti galima su namų durų skambučiais.

5. Kiti vartų priedai

  • Guminiai ribotuvai – galima naudoti visur, kur reikia riboti judėjimą.
  • Kablinės spynos – specialios stumdomųjų vartų spynos, kurių kablinis liežuvėlis neleidžia vartų atidaryti pašaliniams.
  • Rankenos – kad vartus būtų už ko suimti atidarant ar uždarant rankiniu būdu.
  • Durų rankenos – vartams atidaryti ir uždaryti rankiniu būdu.
