Produkto aprašymas NICE Moonclever MC824H – valdymo blokas 24 V varstomųjų vartų pavaroms „Toona“ šeimai
Yra pakaitalas!
Valdymo blokas NICE Moonclever MC824H pakeistas naujesniu modeliu – NICE Moonclever MC824HR10.
NICE Moonclever MC824H yra automatikos valdymo blokas vienos varčios, arba dviejų varčių vartų. Pavaros suderinamos su šiuo valdymo bloku, turi turėti maitinimą 24Vdc ir magnetinį enkoderį (variklio apsukų jutiklį, skirtą tiksliai nustatyti varčios padėtį).
Suderinama tik su konkrečiai išvardytomis varstomųjų vartų pavaromis:
- Metro (ME3024)
- Moby (MB4024, MB5024)
- Hyppo (HY7024, HY7124)
- Toona (TO4024, TO5024, TO7024)
- X-Metro (XME2124)
- Big-Metro (BM5024)
- Metroelite
- Wingoelite

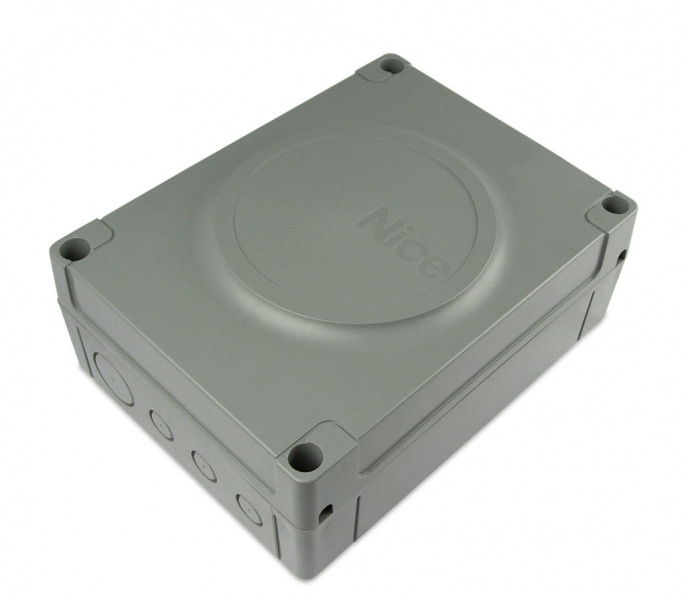

MC824H valdymo blokas apima MCA1 valdymo bloką, kuris įmontuotas specialioje plastikinėje dėžutėje Moonclever. Komplekte yra jungtis SM prijungti radijo signalo imtuvą (SMXI, OXI, ...) iš nuotolinio valdymo pultų (Flor, Era Flor, Era One, Era Inti, ...).
Palaiko technologiją BlueBus, kuri leidžia patogiai prijungti papildomus įrenginius (fotoelementus, įspėjamąjį švyturėlį, kortelių skaitytuvus, raktinius jungiklius, ir pan.) naudojant tik dviejų gyslų kabelį, kurio poliškumo taip pat nereikia paisyti.
Dėl technologijos 24V tinka ir NICE Solemyo saulės energijos sistemai, kuri leidžia maitinti įrenginį vietovėse, kur nėra prieigos prie elektros tinklo. Taip pat galima valdymo bloką maitinti iš NICE PS324 atsarginio akumuliatoriaus, kuris kelias valandas po elektros tiekimo nutrūkimo leidžia kelis kartus atidaryti ir uždaryti varstomuosius vartus. Nustačius budėjimo režimą, valdymo blokas su prijungtu valdymo signalo imtuvu sunaudoja vos 2 W (maitinant iš PS324 akumuliatoriaus, arba iš Solemyo saulės energijos sistemos, sąnaudos siekia vos 0,1 W).
Palaiko NICE Opera technologiją. Diagnostika pagal įspėjamąjį švyturėlį.
Automatiškai įvertinus varčios ilgį, nustatomi greitėjimo ir lėtėjimo intervalai atidarant ir uždarant vartus; taip pat galima nustatyti jėgą, greitį, pėsčiųjų režimo atidarymą ir kt., žr. pavaros valdymo bloko programavimas. Kliūčių aptikimas viso vartų varčios judėjimo metu užtikrina saugų pavarų veikimą.
NICE Moonclever MC824H valdymo blokas tinka Slovakijos klimato sąlygoms ir atitinka visus Europos saugos standartus.
Su NICE Moonclever MC824H valdymo bloku suderinami priedai
Rekomenduojame papildomai įsigyti su valdymo bloku suderinamų pasirenkamų priedų:
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Švyturėlis mirksėdamas signalizuoja apie vartų judėjimą – tinka vietose, kur išvažiuojant prastas matomumas. Be to, jame įmontuota antena, užtikrinanti didesnį nuotolinio valdymo pulto veikimo nuotolį. | - Lucy (LUCYB) - Moonlight (MLBT) |
| Fotoelementai | Uždarant vartus aptinka kliūtį ir sustabdo judėjimą – vartai neatsitrenks nei į automobilį, nei į žmones. | - MoonBUS (MOFB) |
| Siųstuvas |
Vartų nuotoliniam valdymui. |
- FloR (Flo2R-s, Flo4R-s) |
| Imtuvas | Būtinas vartų nuotoliniam valdymui. | - OXI - SMXI |
| Antena | Didesniam nuotolinio valdymo pulto veikimo nuotoliui. | - integruota švyturėlyje LUCYB, MLBT - tik ABFKIT antena, arba ABF |
| Klaviatūra | Jei pamirštumėte nuotolinio valdymo pultą, pas jus dažnai atvažiuoja daug transporto priemonių ar žmonių ir nenorite kiekvienam duoti pulto arba vartų atidaryti patys. | - MOTXR |
NICE Moonclever MC824H valdymo bloko instrukcija
NICE Moonclever MC824H valdymo bloko instrukciją galite atsisiųsti čia:
NICE Moonclever MC824H valdymo bloko instrukcija
NICE Moonclever MC824H valdymo bloko montavimas

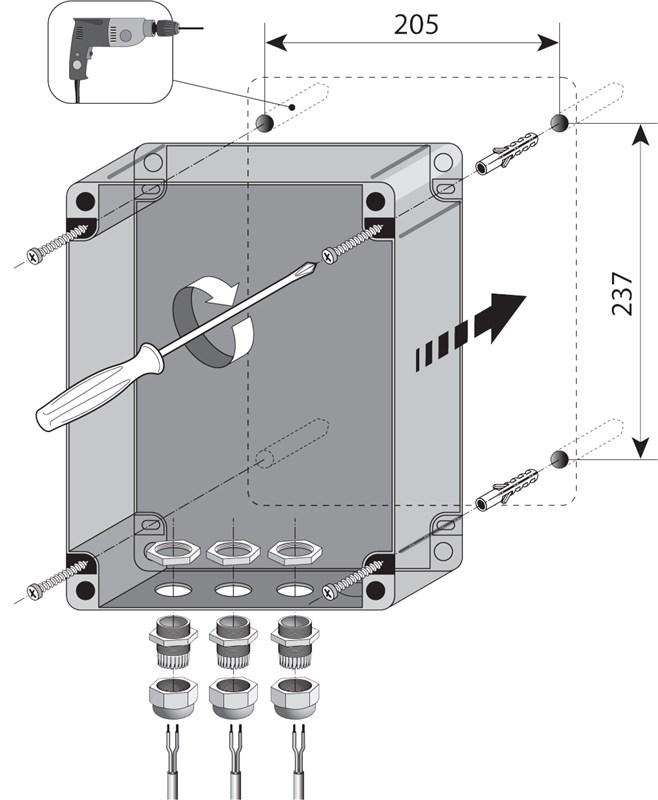

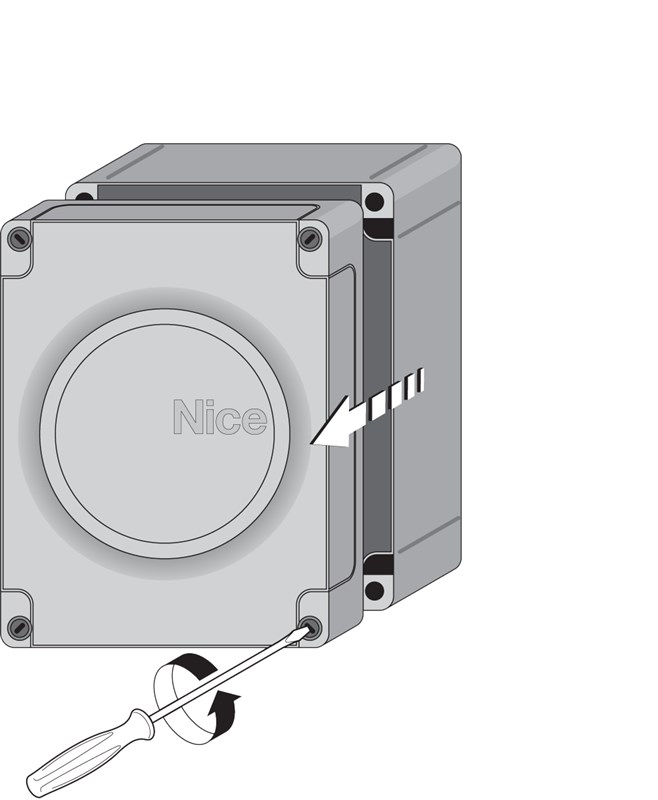

Valdymo bloko montavimas standartinėje montavimo dėžutėje Moonclever pritvirtinant keturiais varžtais:
 |
 |
| 1. Atsukite plastikinius dangtelio varžtus | 2. Pritvirtinkite valdymo bloko dėžutę keturiais kaiščiais |
Elektros instaliacija

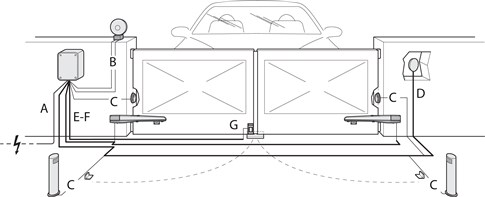

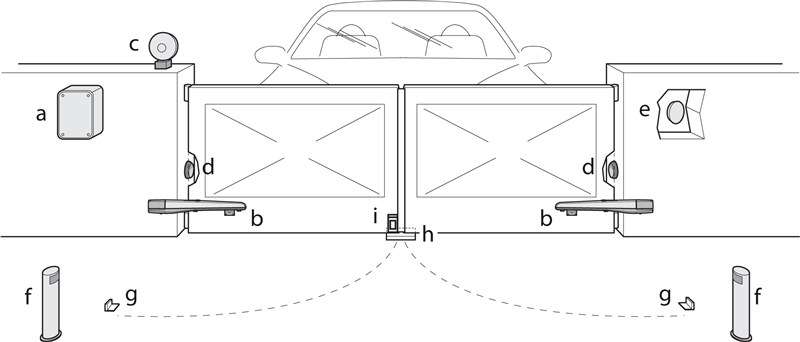

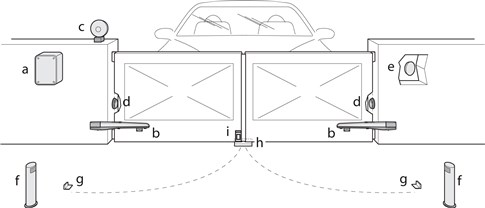

Tipinė (pasirenkama) pavaros valdymo bloko ir priedų prijungimo schema atrodo taip:
Priedų sąrašas
|
Elektros instaliacijos sąrašas
| Paskirtis | Tipas | Maks. ilgis |
|---|---|---|
| A. Maitinimas | 3×1,5mm2 | 30m, jei ilgis didesnis – 3×2,5mm2 + įžeminimas |
| B. Švyturėlis su antena |
2×0,5mm2 |
20m 20m (rekomenduojama mažiau nei 5m) |
| C. Fotoelementai | 2×0,5mm2 | 30m, virš 30m – 2×1mm2 |
| D. Raktinis jungiklis | 4×0,5mm2 | 50m (arba 2 vnt. 2×0,5mm 2×0,5mm2) |
| E. Pavaros maitinimas | 3×1,5mm2 | 10m |
| F. Enkoderis | 2×1,0mm2 | 10m |
| G. Elektrinė spyna | 2x1,0mm2 | 10m |
NICE Moonclever MC824H valdymo bloko prijungimas
Prieš prijungdami, atjungdami ar keisdami pavaros prijungimą prie elektros tinklo ar papildomų įrenginių, būtinai atjunkite elektros maitinimą – išjunkite automatinį jungiklį, ištraukite maitinimo saugiklį, prireikus – atjunkite atsarginę bateriją. Palaukite, kol užges visi LED indikatoriai.

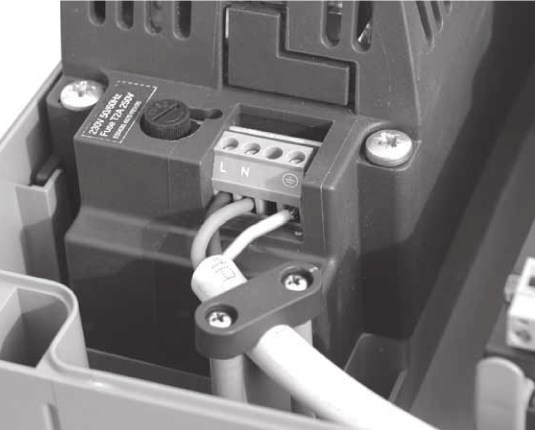

...prie elektros tinklo
 |
Kad pavara veiktų, pakanka prijungti elektros maitinimą prie pavaros valdymo bloko .
Prijungimas paprastas:
|
...papildomiems įrenginiams
NICE MCA1 valdymo blokas bloko NICE Moonclever MC824H turi šias įvestis ir išvestis papildomiems įrenginiams:
| Įvestis / išvestis | Aprašymas | |
|---|---|---|
| AERIAL (Antena) |
Radijo imtuvo antenos įvestis. Antena paprastai būna įmontuota į įspėjamąjį švyturėlį, pvz., NICE LUCYB, NICE MLBT, arba galima naudoti atskirą išorinę anteną NICE ABFKIT. | |
| Išvestis, skirta vienam 12 V įspėjamajam švyturėliui NICE LUCYB (arba NICE MLBT) su viena 12 V, 21 W lempute | ||
| Išvestis 12 Vac, maks. 15 VA elektrinei spynai | ||
| S.C.A. (Indikatorius) |
Išvestis indikatoriui (24 V, 4 W). Jo veikimą galima nustatyti programuojant II lygio L4 parametrą, žr. II lygio programavimas, L4 – išvesties indikatorius. | |
| Įvestis, skirta lygiagrečiai prijungti suderinamus įrenginius, naudojančius technologiją BlueBUS dviem gyslomis turinčiu kabeliu, kuriuo perduodama elektros energija ir ryšio signalas. | ||
| STOP (Sustabdyti) |
Įvestis įrenginiams, kurie sustabdo vartų judėjimą. Galima prijungti šiuos įrenginius:
|
|
| Įvestis įrenginiams, kurie valdo vartų judėjimą žingsniais (žr. Vartų judėjimo valdymas žingsniais). Galima prijungti normaliai atvirus įrenginius (NO). | ||
| OPEN (Atidaryti) |
Įvestis įrenginiams, kurie valdo tik vartų atidarymą (žr. Vartų atidarymas). Galima prijungti normaliai atvirus įrenginius (NO). | |
| CLOSE (Uždaryti) |
Įvestis įrenginiams, kurie valdo tik vartų uždarymą (žr. Vartų uždarymas). Galima prijungti normaliai atvirus įrenginius (NO). | |
| ENC1 | Pavaros M1 enkoderio įvestis (gnybtai 1, 2); poliškumo laikytis nebūtina |

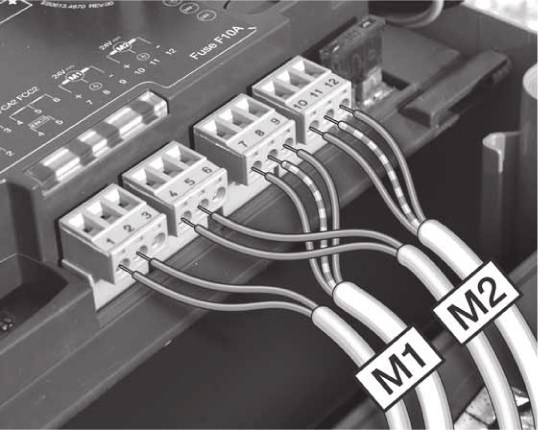

Pavarų (variklių) M1 ir M2 bei jų enkoderių prijungimas |
| ENC2 | Pavaros M2 enkoderio įvestis (4, 5 gnybtai), poliškumo laikytis nebūtina | |
| M1 | Variklio M1 išvestis (7, 8, 9 gnybtai) | |
| M2 | Variklio M2 išvestis (10, 11, 12 gnybtai) | |
Valdymo bloko saugikliai
Rengiama

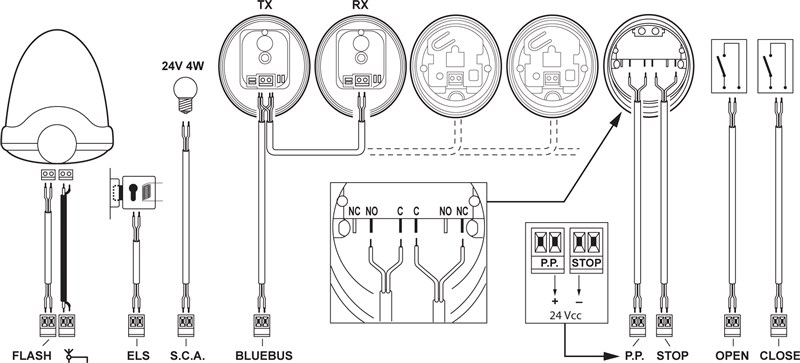

Standartinė prijungimo schema:
Pavaros fotoelementai
Labai patogi naudotojui BlueBUS technologija leidžia maitinti ir valdyti iki 7 fotoelementų poras dviejų gyslų kabeliu.
KELIŲ FOTOELEMENTŲ PORŲ PRIJUNGIMAS NICE MOFB PRIE DUOMENŲ TINKLO NICE BLUEBUS

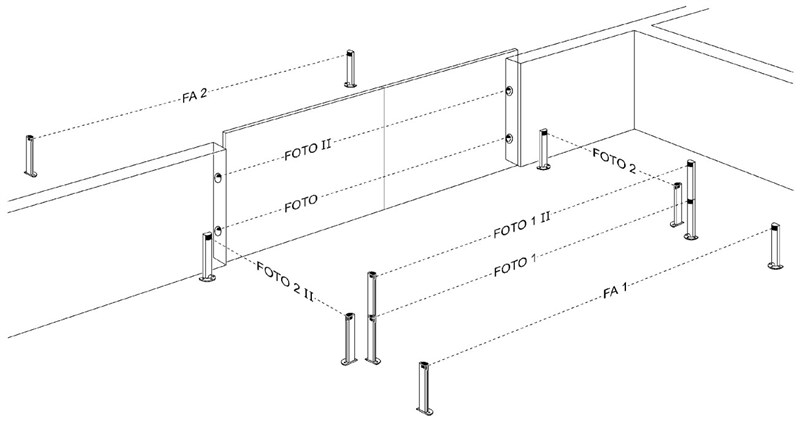

Fotoelementus išdėstykite aplink vartus arba vartelius pagal pavyzdines situacijas visiško prijungimo schemoje ir nustatykite jungiklius pagal jungiklių lentelę fotoelementų NICE MOFB vartų pavaros. Kad būtų išvengta arti vienas kito esančių fotoelementų porų tarpusavio trikdžių, būtina laikytis šių pavyzdinių situacijų, laikytis siųstuvų orientacijos TX ir imtuvų RX. Fotoelementus prijunkite lygiagrečiai, kaip parodyta paveikslėlyje (poliškumo laikytis nebūtina):
Fotoelementų prijungimo pavyzdys
Jei norite, kad fotoelementai veiktų kaip vartų atidarymo jutikliai (žr. FA1 ir FA2 paveikslėlyje), t. y. kai automobiliu įvažiuojate tarp jų optinių ašių, kad vartai atsidarytų, reikia nutraukti jungtį A siųstuve TX ir imtuve RX, žr. paveikslėlį:
NICE MOFB vartų pavaros fotoelementų jungiklių lentelė
 |
Kelių fotoelementų porų prijungimas prie sistemos BlueBUS atliekamas nustatant įvairias jungiklių kombinacijas. Kiekvienai prijungtai porai turi būti priskirta unikali kombinacija. Būtina užtikrinti, kad tame pačiame BlueBUS duomenų tinkle nebūtų dviejų porų su tokia pačia kombinacija. Vienos fotoelementų poros siųstuvo TX ir imtuvo RX jungiklius reikia nustatyti į tą pačią padėtį. Jei jungiklio tipui naudojamas tik vienas jungiklis, kitą visada įdėkite į nenaudojamų jungiklių skyrelį, kaip parodyta kairėje esančiame paveikslėlyje. |
| Fotoelementų poros žymėjimas | Jungiklio nustatymas pagal jungiklių kombinaciją |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 DĖMESIO, NELEIDŽIAMA KONFIGŪRACIJA! |
 |
|
FA1 |
 |
|
FA2 |
 |
Jei dėl kokios nors priežasties reikia pakeisti fotoelementą, pakanka nustatyti tokį patį jungiklį kaip ir senajame, ir nereikia atlikti įrenginių atpažinimo etapo.
Pavarų radijo signalo imtuvas
 |

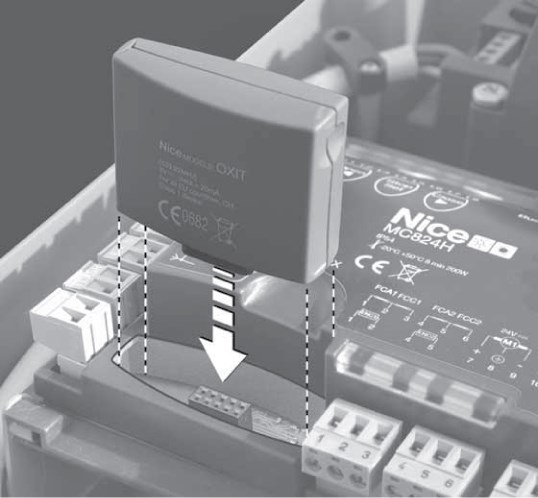

NICE Moonclever MC824H valdymo blokas tiekiamas su NICE MCA1 valdymo bloku, kuriame yra SM jungtis išoriniam radijo imtuvo (pvz. NICE OXI, NICE SMXI). Šis imtuvas būtinas signalams, siunčiamiems iš iš nuotolinio valdymo pultų, taigi jis būtinas norint nuotoliniu būdu valdyti stumdomuosius vartus nuotolinio valdymo pultu. |
Prijungtų pavaros įrenginių aptikimas
Prijungus, atjungus arba pakeitus papildomų įrenginių prijungimą prie BlueBUS įvestyse ir STOP turi būti atliktas papildomų įrenginių aptikimo etapas. Pavara pati praneš, kad reikia atlikti šią procedūrą: pradės mirksėti LED indikatoriai L1 ir L2.
|
Vartų varčios judėjimo aptikimas (automatinis režimas)
Kad vartai judėtų tinkamai (ypač apskaičiuojant įsibėgėjimo ir lėtėjimo atstumą bei dalinio atidarymo padėtį), valdymo blokas turi pats nustatyti vartų varčios atidarymo trajektorijos ilgį. Šios procedūros metu pavara kelis kartus pajudina vartus nuo vieno stabdiklio iki kito ir nustato vartų atidarymo eigos ilgį. Taip pat galimi alternatyvūs rankinis ir kombinuotas būdai; juos rasite vadove.
|
Pavaros valdymo bloko programavimas
Valdymo blokas MC824H leidžia užprogramuoti kelias funkcijas – įjungti arba išjungti funkciją programuojant I lygį., arba nustatyti išankstinį parametrą programuojant II lygį.

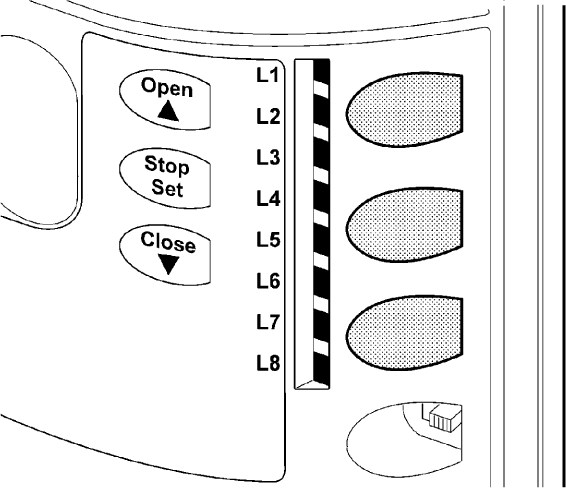

Valdymo blokas MCA1 turi tris pavaros valdymo ir programavimo mygtukus:
 |
Mygtukas | Naudojimas |
|---|---|---|
| Open | Šiuo mygtuku galima pavarai nusiųsti vartų atidarymo komandą. Programuojant juo taip pat galima padidinti programuojamo parametro reikšmę. | |
| Stop/Set | Šiuo mygtuku galima pavarai nusiųsti vartų sustabdymo komandą. Pirmą kartą paspaudę ir palaikę 5 sekundes, pateksite į I lygio programavimo režimą. Paspaudę ir palaikę dar kartą, pateksite į II lygio programavimo režimą. dabartiniam šviesos diodui. | |
| Close | Šiuo mygtuku galima pavarai nusiųsti vartų uždarymo komandą. Programuojant juo taip pat galima sumažinti programuojamo parametro reikšmę. |
I lygio programavimas.
I lygiu programuojant įjungiama arba išjungiama atitinkama funkcija. Jei funkcija įjungta, atitinkamas valdymo bloko šviesos diodas šviečia. Gamykloje visos funkcijos nustatytos kaip išjungtos.
Į I lygio programavimo režimą pateksite paspaudę ir palaikę mygtuką „Stop/Set“ maždaug 5 sekundes, kol pradės mirksėti šviesos diodas L1. Tada mygtukais „Open“ ir „Close“ perkelkite aktyvų šviesos diodą aukštyn arba žemyn. Kiekvienam veiksmui skiriama 10 sekundžių, antraip pavara išeis iš programavimo režimo. Kai mirksintis šviesos diodas pasieks funkcijos, kurią norite įjungti arba išjungti, indikatorių, vieną kartą paspaudę mygtuką „Stop/Set“ pagreitinsite mirksėjimą (funkcija įjungta) arba jį sulėtinsite (funkcija išjungta), tada palikite nustatymą, kad pavara per 10 sekundžių išeitų iš programavimo režimo. Jei viskas pavyko, atitinkamas įjungiamos funkcijos šviesos diodas liks šviesti.
Funkcijų, kurias galima įjungti, sąrašas:
| LED | Funkcija | Aprašymas |
|---|---|---|
| L1 | Automatinis uždarymas | Praėjus tam tikram laikui (nustatomam parametru „II lygio programavimas – pauzės trukmė“ nuo vartų atidarymo, jie pradeda užsidaryti automatiškai. Jei funkcija išjungta, vartus bus galima valdyti tik gavus komandą iš vartų nuotolinio valdymo pulto ir pan. |
| L2 | Uždarymas, kai fotodavikliai vėl atlaisvinami |
Ši funkcija leidžia vartus laikyti atvirus tik tiek laiko, kiek būtina transporto priemonei pravažiuoti. Fotodavikliams vėl atsilaisvinus (transporto priemonei pravažiavus), po 5 sekundžių vartai pradės užsidaryti automatiškai. Ši funkcija veikia dvejopai, atsižvelgiant į tai, ar įjungtas automatinis uždarymas (žr. ankstesnę funkciją). Automatinis uždarymas įjungtas – fotodavikliams vėl atsilaisvinus vartai sustos, o po 5 sekundžių pradės užsidaryti. Tai reiškia, kad vartai gali neatsidaryti iki galo. |
| L3 | Visada uždaryti | Nutrūkus elektros tiekimui, vartai arba lieka tokios padėties, kokios buvo (jei ši funkcija išjungta), arba užsidaro (jei ši funkcija įjungta). |
| L4 | Budėjimo režimas | Ši funkcija leidžia iki minimumo sumažinti elektros energijos sąnaudas. Ypač naudinga maitinant iš atsarginės baterijos (pvz., NICE PS124). Jei funkcija aktyvi, praėjus minutei po paskutinio vartų judesio, valdymo blokas išjungia BlueBUS įvestį (taigi ir visus prie jos prijungtus įrenginius), visus šviesos diodus, išskyrus BlueBUS šviesos diodą, kuris lėtai mirksės. Šioje būsenoje, gavus komandą, valdymo blokas pirmiausia persikrauna ir tik tada įvykdo komandą. |
| L5 | Elektrinė spyna / automatinis apšvietimas | Jei funkcija neįjungta, ELS išėjimas veikia kaip elektrinės spynos išėjimas; įjungus funkciją, ELS išėjimą galima naudoti automatiniam apšvietimui. |
| L6 | Įspėjamasis mirksėjimas prieš judesį | Gavus signalą pajudinti vartus, pirmiausia švyturėlis tris sekundes mirksėdamas įspėja aplinkinius, o tik tada prasideda numatytas vartų judėjimo manevras. |
| L7 | Uždarymo komanda reiškia dalinį atidarymą | Komanda uždaryti visada pradeda vartų dalinio atidarymo manevrą. |
| L8 | Atidarytų vartų indikatorius / techninės priežiūros indikatorius | Jei funkcija neįjungta, S.C.A. išėjimas veikia kaip atidarytų vartų indikatorius; įjungus funkciją, S.C.A. išėjimas veikia kaip techninės priežiūros indikatorius. |
II lygio programavimas.
II lygiu programuojant nustatomos atitinkamų funkcijų reikšmės (šios funkcijos skiriasi nuo I lygio).
Pamirškite I lygio programavimą. Į II lygio programavimo režimą įeisite laikydami nuspaudę mygtuką „Stop/Set“ maždaug 5 sekundes, kol pradės mirksėti LED L1. Tada mygtukais „Open“ ir „Close“ perkelkite šiuo metu mirksintį LED aukštyn arba žemyn. Kiekvienam veiksmui atlikti turite 10 sekundžių, kitaip pavara išeis iš programavimo režimo. Kai mirksintis LED pasieks funkcijos LED, kurios parametrą norite nustatyti, paspaudę ir laikydami mygtuką „Stop/Set“ įeisite į konkretaus LED nustatymus. Šviečiantis LED („Stop/Set“ vis dar laikote nuspaudę) rodo esamą parametro reikšmę. Šią reikšmę galite keisti aukštyn arba žemyn mygtukais „Open“ arba "Close“ (mygtuką „Stop/Set“ vis dar laikykite nuspaudę), tada atleiskite mygtuką „Stop/Set“ ir palaukite, kol pavara per 10 sekundžių išeis iš programavimo režimo. Norėdami patikrinti, ar viskas pavyko, pakartokite procedūrą, tačiau nekeiskite parametro reikšmės.
Programuojamų funkcijų sąrašas:
|
Įvesties LED — Pavadinimas |
Nustatymo LED — Reikšmė |
|---|---|
| L1 — Pauzės trukmė Jei reikšmė „Automatinis uždarymas“ I lygio programavimo režime yra |
L1 — 5 sekundės L2 — 15 sekundžių L3 — 30 sekundžių L4 — 45 sekundės L5 — 60 sekundžių L6 — 80 sekundžių L7 — 120 sekundžių L8 — 180 sekundžių |
|
Nustatoma vartų judėjimo seka, kuri įjungiama pakartotinai paspaudus, pavyzdžiui, vartų nuotolinio valdymo pulto mygtuką arba suveikus STEP-BY-STEP įvestis (taip pat žymima P.P.arba žingsniniu valdymu). Nustačius L4, L5, L7 arba L8, tai taip pat turės įtakos įvestims OPEN ir CLOSE. |
L1 — Atidaryti / Sustabdyti / Uždaryti / Sustabdyti L2 — Atidaryti / Sustabdyti / Uždaryti / Atidaryti L3 — Atidaryti / Uždaryti / Atidaryti / Uždaryti L4 — Daugiabučio režimas L5 — Daugiabučio režimas, po 2 s sustabdyti L6 — Žingsninis valdymas, po 2 s dalinis atidarymas L7 — Valdymas laikant nuspaustą mygtuką L8 — Pusiau automatinis atidarymas, uždarymas laikant nuspaustą mygtuką |
|
Nustatomas vartų judėjimo greitis įprasto veikimo metu (ne įsibėgėjant ar stabdant). |
L1 — Labai lėtas (30 %) L2 — Lėtas (45 %) L3 — Vidutinis (55 %) L4 — Greitas (70 %) L5 — Labai greitas (85 %) L6 — Itin greitas (100 %) L7 — Atidaro „greitai“, uždaro „lėtai“ L8 — Atidaro „itin greitai“, uždaro „greitai“ |
|
L4 — Variklio atjungimas uždarius vartus Nustatoma, kiek milisekundžių valdymo blokas turi sumažinti variklio jėgą uždarius vartus, kad sumažėtų vartų varčios spaudimas. |
L1 — Jokio L2 — Minimalus (100 ms) L3 — ... L4 — ... L5 — ... L6 — ... L7 — ... L8 — Maksimalus (800 ms) |
|
Pritaiko variklio jėgos kontrolės sistemą prie vartų svorio. |
L1 — Maža L2 — ... L3 — ... (numatytoji) L4 — ... L5 — ... L6 — ... L7 — ... L8 — Itin didelė |
|
Nustatomas vartų atidarymo dalinai atstumas. Pasirinkus L5–L8, minimali reikšmė reiškia mažesnį iš dviejų nustatytų varčių atidarymo kampų. Pavyzdžiui, jei varčia M1 atsidaro 90°, o varčia M2 – 110°C, minimali reikšmė yra 90°C. |
L1 — Varčia M2 atidaroma ketvirtadaliu L2 — Varčia M2 atidaroma iki pusės L3 — Varčia M2 atidaroma trimis ketvirtadaliais L4 — Varčia M2 atidaroma iki galo L5 — Varčios atidaromos ketvirtadaliu minimalios reikšmės L6 — Varčios atidaromos puse minimalios reikšmės L7 — Varčios atidaromos trimis ketvirtadaliais minimalios reikšmės L8 — Varčios atidaromos iki minimalios reikšmės |
|
L7 — Pranešimas apie techninę priežiūrą Nustatomas vartų ciklų skaičius, kuriam pasibaigus pavara praneš, kad reikia atlikti techninę priežiūrą. |
L1 — 500 × L2 — 1000 × L3 — 1500 × L4 — 2500 × L5 — 5000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Atkuriamas paskutinių iki 8 klaidos pranešimų tipas. |
L1 — 1-ojo manevro rezultatas L2 — 2-ojo manevro rezultatas L3 — 3-iojo manevro rezultatas L4 — 4-ojo manevro rezultatas L5 — 5-ojo manevro rezultatas L6 — 6-ojo manevro rezultatas L7 — 7-ojo manevro rezultatas L8 — 8-ojo manevro rezultatas |
Papildomų išorinių įrenginių prijungimas prie pavaros
 |
Jei prie pavaros reikia prijungti papildomų įrenginių, kuriems reikalingas išorinis maitinimas (pvz., indikacinį apšvietimą, raktinis jungiklis, kortelių skaitytuvai, ir pan.), prijunkite įrenginį, kaip parodyta paveikslėlyje. Tiekiama įtampa yra 24Vdc -30% iki +50%, didžiausia srovė – 200mA. |
Specialiosios valdymo bloko funkcijos
Atminties ištrynimas
Paspauskite mygtukus „Open“ ir „Close“ ir laikykite nuspaudę, kol pradės mirksėti L1 ir L2.
Priverstinis judėjimas
Jei sugenda kuris nors saugos įtaisas arba, pavyzdžiui, į spindulį fotoelementų patenka nepašalinama kliūtis ir dėl saugumo priežasčių vartai nejuda, galima įjungti režimą „Žmogus valdo“ arba nuolat, nustatant II lygio programavime parametrą L2 – žingsninio valdymo tipas į reikšmę L7 – žmogus valdo, arba laikinai:
- Duokite vartams komandą (nuotolinio valdiklio, raktiniu jungikliu ir pan.)
- Jei kyla problema, vartai nejuda, o švyturėlis greičiausiai signalizuos apie klaidą.
- Todėl per 3 sekundes nuo ankstesnės komandos pateikite ją dar kartą ir laikykite nuspaudę.
- Kol laikysite komandą nuspaudę, vartai judės; atleidus mygtuką jie sustos.
Pranešimas apie techninę priežiūrą
Skiltyje II lygio programavime punkte L7 – techninės priežiūros priminimas nustatomas ciklų skaičius, kurį pasiekus pavara turi signalizuoti, kad reikalinga techninė priežiūra (patikra). Apie tai pavara praneša švyturėliu (arba per S.C.A. išvestį, jei taip nustatyta II lygio programavimo punkte L4 – Išvesties indikatorius reikšmė L7 – techninė priežiūra) taip:
| Ciklų skaičius | Signalizavimas švyturėliu | Signalizavimas S.C.A. išvesties indikatoriumi |
|---|---|---|
| mažiau nei 80 % ribos | Įprastas veikimas, mirksi kas pusę sekundės. | „Šviečia“ 2 sekundes pradėjus atidaryti. |
| 80–100 % ribos | Šviečia 2 s nuo manevro pradžios, paskui veikia įprastai. | Mirksi manevro metu. |
| daugiau nei 100 % ribos | Šviečia 2 s nuo manevro pradžios, paskui veikia įprastai; manevrui pasibaigus šviečia dar 2 s. | Nuolat mirksi. |
Kaip ištrinti techninės priežiūros pranešimą ir patikrinti esamą manevrų skaičių bei ribą, rasite vadovo 12 lentelėje.
Pavaros trikčių šalinimas
Jei kas nors neaišku arba kyla kitų problemų, drąsiai kreipkitės į mūsų techninės pagalbos tarnybą dėl NICE pavarų.
Atsižvelgiant į problemos pobūdį
Montuodami (arba sugedus pavarai) galite susidurti su viena iš šių problemų:
|
Problema |
Galimas sprendimas |
|---|---|
|
Vartai nereaguoja į nuotolinio valdiklio komandą, o valdiklio LED indikatorius neužsidega. |
Patikrinkite, ar valdiklio pavaros valdiklio baterijos veikia; jei ne, pakeiskite jas. Instrukciją rasite atitinkamo valdiklio vadove. |
|
Vartai nereaguoja į nuotolinio valdiklio komandą, tačiau valdiklio LED indikatorius užsidega. |
Patikrinkite, ar nuotolinis valdiklis įrašytas į atmintį imtuvo tinkamai; taip pat pabandykite nuotolinį valdiklį įrašyti iš naujo. |
|
Vartai nejuda, o BlueBUS LED indikatorius nemirksi.
|
Patikrinkite, ar pavara maitinama 230V įtampa. Jei taip, patikrinkite abu saugiklius o prireikus pakeiskite jas naujomis, turinčiomis tokias pačias savybes. |
|
Vartai nejuda, o švyturėlis nemirksi. |
Patikrinkite, ar pavara užregistruoja komandą. Siunčiant komandą nuotolinio valdymo pulteliu turėtų BlueBUS LED indikatorius du kartus greitai sumirksėti. Jei komandą siunčia kitas įrenginys per STEP-BY-STEP įvestį (P.P.), turėtų užsidegti atitinkamas STEP-BY-STEP LED indikatorius. |
|
Vartai nejuda, o švyturėlis kelis kartus sumirksi. |
Suskaičiuokite mirksnius ir žr. Diagnostika pagal švyturėlio mirksėjimą. |
|
Vartai pajuda, bet akimirksniu sustoja ir pradeda judėti priešinga kryptimi. |
Užprogramuota variklio galia tikriausiai yra per maža jūsų vartams. Patikrinkite, ar vartų judėjimui netrukdo kliūtys, ir prireikus padidinkite pavaros galią. |
|
Vartai pajuda, bet švyturėlis neveikia. |
Patikrinkite, ar yra įtampa FLASH išėjime vartams judant (įtampos dydis nesvarbus, apie 10–30 Vdc). Jei išėjime yra įtampa, problema bus švyturėlyje, pabandykite jį pakeisti panašiu ir patikrinti, ar jis veikia. Jei išėjime nėra įtampos, FLASH išėjimas gali būti perkrautas; patikrinkite, ar laiduose nėra trumpojo jungimo. |
|
Vartai pajuda, bet S.C.A. išėjimas neveikia. |
Išsiaiškinkite kokia funkcija užprogramuota S.C.A. išėjimui, o jei išėjimas turėtų mirksėti, patikrinkite, ar jame yra įtampa (apie 24 Vdc). Jei išėjime yra įtampa, problema bus lemputėje; pabandykite ją pakeisti panašia ir patikrinti, ar ji veikia. Jei išėjime nėra įtampos, S.C.A. išėjimas gali būti perkrautas; patikrinkite, ar laiduose nėra trumpojo jungimo. |
Diagnostika pagal švyturėlio mirksėjimą
Vartams judant švyturėlis mirksi reguliariai kas sekundę. Įvykus problemai, švyturėlis praneša apie klaidą dviem greitomis mirksnių serijomis iš eilės.
|
Mirksnių serija |
Klaida |
Sprendimas |
|---|---|---|
|
1 mirksnis 1 sekundės pauzė 1 mirksnis |
BlueBUS klaida
|
Prie BlueBUS įvesties prijungti įrenginiai neatitinka tų, kurie buvo aptikti įrenginių aptikimo etape.. Pakartokite aptikimo etapą. Jei tai nepadės, bandykite dar kartą; kitu atveju atmetimo būdu nustatykite sugedusį įrenginį ir jį pakeiskite (įsigykite naują, pateikite reklamaciją arba suremontuokite). |
|
2 mirksniai 1 sekundės pauzė 2 mirksniai |
Fotodaviklio suveikimas |
Suveikia fotodavikliai, tai įprasta, jei uždarant vartus jų spindulys yra užstojamas. Jei spindulys nebuvo užstotas, fotodavikliai gali būti nešvarūs, apakinti arba sugedę. |
|
3 mirksniai 1 sekundės pauzė 3 mirksniai |
Variklio jėgos ribotuvo suveikimas
|
Judant vartams aptinkama padidėjusi trintis – galbūt vartai blogai sureguliuoti. Pabandykite juos pajudinti rankomis ir sureguliuoti. Paprastai padeda variklio galios padidinimas, prireikus – „Smūgio“ funkcijos įjungimas. Kita problema gali kilti, jei apatinis ribotuvas yra per aukštai. |
|
4 mirksniai 1 sekundės pauzė 4 mirksniai |
STOP įvesties suveikimas
|
Į STOP įvestįbuvo išsiųsta komanda, todėl, jei tai įvyko netikėtai, patikrinkite prie jos prijungtus įrenginius. |
|
5 mirksniai 1 sekundės pauzė 5 mirksniai |
Vidinė valdymo bloko klaida |
Palaukite 30 sekundžių ir bandykite dar kartą. Jei problema išlieka, pabandykite iš naujo nustatyti. Kitu atveju valdymo bloką greičiausiai reikės remontuoti arba pakeisti. |
|
6 mirksniai 1 sekundės pauzė 6 mirksniai |
Pasiektas valandinis manevrų limitas. |
Palaukite kelias minutes, kol ciklų ribotuvas vėl leis atlikti manevrą. |
|
7 mirksniai 1 sekundės pauzė 7 mirksniai |
Vidinė elektroninių grandinių klaida. |
Atjunkite visą pavarą kelioms sekundėms ir bandykite dar kartą. Jei problema išlieka, pabandykite iš naujo nustatyti. Kitu atveju valdymo bloką greičiausiai reikės remontuoti arba pakeisti. |
|
8 mirksniai 1 sekundės pauzė 8 mirksniai |
Aktyvi nuolatinė komanda.
|
Pavarai nuolat siunčiama komanda – patikrinkite prie OPEN įvesties. Jei prijungtas laikmatis, tikriausiai problema susijusi su juo.
|
|
9 mirksniai 1 sekundės pauzė 9 mirksniai |
Pavara užblokuota komanda „Užblokuoti automatiką“. | Atblokuokite pavarą komanda „Atblokuoti automatiką“. |
| 10 mirksnių
1 sekundės pauzė 10 mirksnių |
Enkoderio ribotuvo aktyvinimas | Judėjimo metu vartai aptinkama padidėjusi trintis, patikrinkite, ar vartai juda sklandžiai. |
Diagnostika pagal LED mirksėjimą
NICE MCA1 valdymo bloke MC824H valdymo bloke yra dvi LED indikatorių grupės; kiekviena jų švietimu arba mirksėjimu nurodo įprastą valdymo bloko veikimą arba klaidų diagnostikos informaciją pagal toliau pateiktas lenteles.
Horizontalūs LED indikatoriai BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikacija |
Būsena |
Sprendimas |
|---|---|---|
|
BlueBUS LED indikatorius |
||
|
Nešviečia |
Klaida
|
Patikrinkite prijungimą prie elektros tinklo, jei jis tvarkingas, patikrinkite saugiklius F1 ir F2 ir, jei reikia, pakeiskite juos naujais tokio paties tipo saugikliais. |
|
Šviečia |
Rimta klaida
|
Pabandykite atjungti valdymo bloką, jei reikia, visus įėjimus. Jei tai nepadeda, atlikite atstatymą; jei ir tada problema išlieka, tikriausiai reikės pakeisti valdymo bloką. |
|
Mirksi kas sekundę |
Viskas gerai |
Valdymo blokas veikia įprastai. |
|
2 greiti mirksėjimai |
Pasikeitė įėjimų būsena |
Įprastas veikimas – pasikeitė įėjimo būsena ŽINGSNIS PO ŽINGSNIO, STOP, OPEN, CLOSE, buvo suaktyvintos fotoelementai, arba pavara gavo komandą iš nuotolinio valdymo pulto. |
|
Mirksėjimų serijos, atskirtos vienos sekundės pauze |
Kelios galimybės |
Mirksėjimų skaičius serijoje atitinka klaidos diagnostiką pagal švyturėlį. |
|
STOP LED indikatorius (sustabdyti) |
||
|
Nešviečia |
Suaktyvintas STOP įėjimas |
Patikrinkite prie STOP įėjimo. |
|
Šviečia |
Viskas gerai |
STOP įėjimas neaktyvus. |
|
STEP-BY-STEP LED indikatorius (taip pat žymimas P.P., žingsninis valdymas) |
||
|
Nešviečia |
Viskas gerai |
STEP-BY-STEP įėjimas neaktyvus. |
|
Šviečia |
Suaktyvintas STEP-BY-STEP įėjimas |
Valdymo blokas veikia įprastai, jei prie STEP-BY-STEP įėjimo. |
|
OPEN LED indikatorius (atidaryti) |
||
|
Nešviečia |
Viskas gerai |
OPEN įėjimas neaktyvus. |
|
Šviečia |
Suaktyvintas OPEN įėjimas |
Valdymo blokas veikia įprastai, jei prie OPEN įėjimo. |
|
CLOSE LED indikatorius (uždaryti) |
||
|
Nešviečia |
Viskas gerai |
CLOSE įėjimas neaktyvus. |
|
Šviečia |
Suaktyvintas CLOSE įėjimas |
Valdymo blokas veikia įprastai, jei prie CLOSE įėjimo. |
Vertikalūs LED indikatoriai L1–L8
|
Indikacija |
Sprendimas |
|---|---|
|
LED 1 |
|
|
Nešviečia |
Įprasto veikimo metu nurodo, kad funkcija Automatinis uždarymas neįjungta. |
|
Šviečia |
Įprasto veikimo metu nurodo, kad funkcija Automatinis uždarymas įjungta. |
|
Mirksi |
|
|
LED 2 |
|
|
Nešviečia |
Įprasto veikimo metu nurodo, kad funkcija Uždarymas, kai fotoelementų spindulys vėl laisvas neįjungta. |
|
Šviečia |
Įprasto veikimo metu nurodo, kad funkcija Uždarymas, kai fotoelementų spindulys vėl laisvas įjungta. |
|
Mirksi |
|
|
LED 3 |
|
|
Nešviečia |
Įprasto veikimo metu nurodo, kad funkcija Visada uždaryti neįjungta. |
|
Šviečia |
Įprasto veikimo metu nurodo, kad funkcija Visada uždaryti įjungta. |
|
Mirksi |
|
|
LED 4 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Budėjimo režimas neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Budėjimo režimas įjungta. |
|
Mirksi |
|
|
LED 5 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Elektrinė spyna / automatinis apšvietimas neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Elektrinė spyna / automatinis apšvietimas įjungta. |
|
Mirksi |
Vyksta funkcijos programavimas. |
|
LED 6 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Įspėjamasis mirksėjimas prieš judėjimą neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Įspėjamasis mirksėjimas prieš judėjimą įjungta. |
|
Mirksi |
Vyksta funkcijos programavimas. |
|
LED 7 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Uždarymas reiškia dalinį atidarymą neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Uždarymas reiškia dalinį atidarymą įjungta. |
|
Mirksi |
Vyksta funkcijos programavimas. |
|
LED 8 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Atvirų vartų indikatorius / techninės priežiūros indikatorius neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Atvirų vartų indikatorius / techninės priežiūros indikatorius įjungta. |
|
Mirksi |
Vyksta funkcijos programavimas. |
Atsarginės baterijos montavimas prie NICE MC824H valdymo bloko
Atsarginė baterija NICE PS324 į standartinį komplektą neįeina pavaros, tačiau ją galima užsisakyti papildomai. Ji naudojama nutrūkus elektros tiekimui – tuomet vartų pavara maitinama iš jos. Baterija nuolat įkraunama iš elektros tinklo.

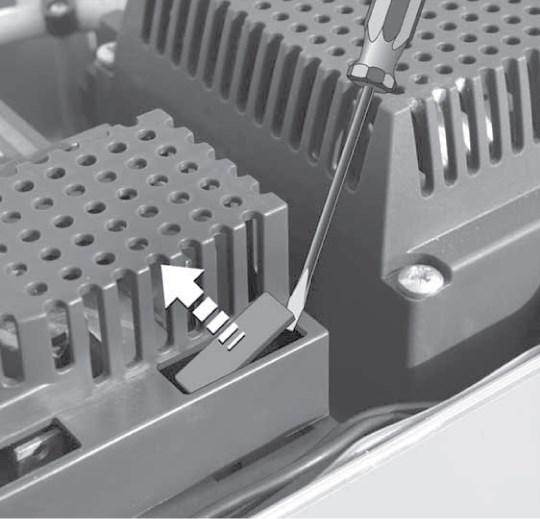

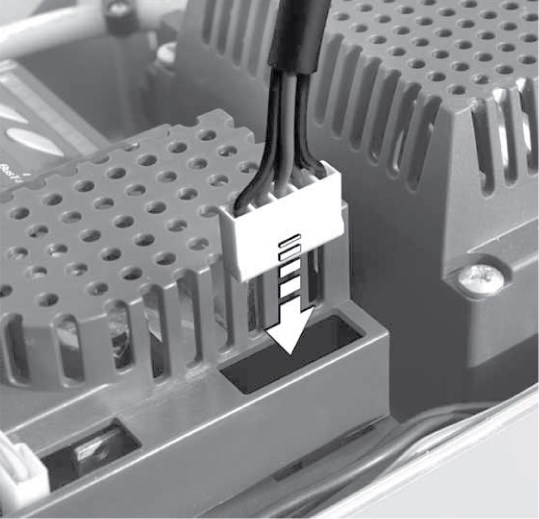

| 1. Išimkite plastikinį baterijos jungties dangtelį | 2. Prijunkite bateriją prie jungties ir padėkite ją šalia valdymo bloko |
|---|---|
 |
 |
NICE Moonclever MC824H valdymo bloko techninės savybės
| Modelis | NICE Moonclever MC824H |
|---|---|
| Tipo aprašymas | Elektroninis valdymo blokas, skirtas automatiniam varstomųjų vartų valdymui. Tiekiamas kartu su NICE MCA1 valdymo bloko, bet be radijo imtuvo. |
| Maitinimas | 230V (+10% -15%) 50/60Hz |
|
Energijos sąnaudos |
200W (mažiau nei 100W veikiant budėjimo režimu) |
| Atsarginis maitinimo šaltinis | galima įsigyti ir sumontuoti atsarginę bateriją NICE PS324 |
| Švyturėlio išėjimas | vienam švyturėliui 12Vdc su lempute, maks. 21W (pvz., NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Išėjimo indikatorius (S.C.A.) | vienai 21V, maks. 4W lemputei (išėjimo įtampa +50% -30%); gali valdyti mažą relę |
| BlueBUS išėjimas | vienas išėjimas iki 15 BlueBUS įrenginių (daugiausia 6 poros fotoelementų MOFB/MOFOB + 2 poros fotoelementų MOFB/MOFOB veikiančių atidarymui + 4 MOMB kortelių skaitytuvų/skaitmeninės klaviatūros MOTB) |
| STOP įvestis | skirta normaliai atviriems, normaliai uždariems kontaktams ir įrenginiams su pastovia 8,2KΩ varža |
| STEP-BY-STEP įvestis (P.P., žingsninis valdymas) | normaliai atviras kontaktas (uždarius kontaktą, siunčiama komanda „Žingsninis valdymas") |
| OPEN įvestis | normaliai atviras kontaktas (uždarius kontaktą, siunčiama komanda „Atidaryti") |
| CLOSE įvestis | normaliai atviras kontaktas (uždarius kontaktą, siunčiama komanda „Uždaryti") |
| Radijo imtuvas | be imtuvo, „SM“ lizdas imtuvams NICE SMXI, NICE OXI ir pan. |
| Antenos įvestis | 50Ω koaksialiniam kabeliui RG-58 (arba panašiam) |
| Programavimo funkcijos | 8 įjungiamos / išjungiamos funkcijos (I lygio programavimas) 8 reguliuojamos funkcijos (II lygio programavimas) |
| Savitikros funkcijos |
vartų varčios ilgio nustatymas (įsibėgėjimo ir sustojimo atstumų apskaičiavimas, dalinio atidarymo taško apskaičiavimas) |
| Darbinė temperatūra | nuo -20°C iki +50°C |
| Naudojimas sūrioje, rūgštinėje ir potencialiai sprogioje aplinkoje | ne |
| Apsaugos klasė | IP54 |
| Matmenys | 232×310×122 (plotis×ilgis×aukštis) |
| Svoris | 4,1kg |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
