NICE Toona TO5024 – atskira pavara varstomiems vartams, skirta iki 5 m / 500 kg vartų sąvarai
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
356,18 € su PVM
| Svoris |
|---|
| 9,00 kg |
Produkto aprašymas NICE Toona TO5024 – atskira pavara varstomiems vartams, skirta iki 5 m / 500 kg vartų sąvarai
NICE Toona TO5024 yra atskiras variklis 24 V nuolatinės srovės vienai varčiai varstomų vartų. Yra negrįžtamoji, turi aliumininį korpusą ir bronzinę kreipiamąją veržlę. 24 V įtampa nurodo variklio įtampą, o ne automatiškai valdymo bloko maitinimo tinklo įtampą.
Naudojimo ribos: 5 m ir 500 kg vienu metu neleidžiami. Esant 5 m ilgiui, diagramoje nurodyta maždaug 200 kg, o esant 500 kg – maždaug iki 1,8 m. Konkrečią kombinaciją patikrinkite pagal TO5024 kreivę; esant ištisinei uždangai ir vėjui, įvertinkite didesnes apkrovas. Keisdami senesnę pavarą, patikrinkite laikiklių ir kaiščių matmenis.
Variklio magnetinis enkoderis veikia su tinkamu valdymo bloku. Dabartinis MC824HR30/MCA1R30 palaiko padėčių mokymą, BlueBUS ir nustatymus pagal atskirą instrukciją. Senesnėje MC824HR10 naudojama kitokia plokštė. Komplektacijos, fotoelementus, radijo imtuvą ir akumuliatorių rinkitės pagal realiai naudojamą valdymo bloką.

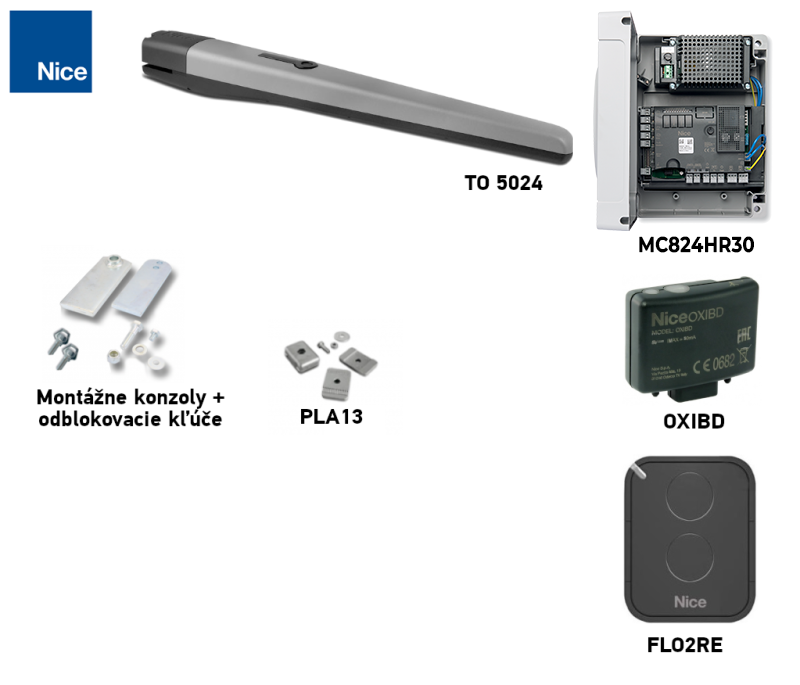

| Pavarą sudaro: | Kodas | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 5 TO5024 variklis |
TO5024 |
|
|
TO5024 variklis: iki 5 m ilgio ir iki 500 kg masės varčia yra atskiros didžiausios reikšmės. Leistiną kombinaciją nustatykite pagal toliau pateiktą diagramą. |
||||
 |
1 × | Vidinis mechaninis atidarymo ribotuvas | PLA13 | |
|
Vidinis ribotuvas apriboja vartų varčios atsidarymą. Ar reikia išorinių ribotuvų ir kaip užfiksuoti uždarytą padėtį, nustatykite atsižvelgdami į visus vartus ir pasirinktą valdymo bloką. Ribotuvo nustatymas. |
||||
 |
2 × | Atblokavimo raktas | CM-B | |
|
Nutrūkus elektros tiekimui, raktu atblokuojama pavara, kad vartus būtų galima stumti arba traukti rankiniu būdu. |
||||
 |
1 × | Priekinis privirinamas laikiklis |
PMD0101R04.4610 |
|
|
Privirinamas prie nejudamos vartų varčios dalies; atkreipkite dėmesį, kad jis montuojamas kitame aukštyje nei galinis laikiklis. Alternatyvus prisukamas laikiklis yra PLA8. |
||||
 |
1 × | Priekinio laikiklio kaištis | R8.5120 Poveržlė V8X10.5102 Kaištis |
|
|
Skirtas pavaros priekinei daliai pritvirtinti prie priekinio laikiklio. |
||||
 |
1 × | Galinis privirinamas laikiklis | PMDSMP.4610 | |
|
Privirinamas prie montavimo prisukamosios plokštės arba plieninio stulpelio. Atkreipkite dėmesį, kad jis montuojamas kitame aukštyje nei priekinis laikiklis. Alternatyvus pailgintas laikiklis yra PLA6. |
||||
 |
1 × | Montavimo plokštė po galiniu laikikliu | PMDPA.4610 | |
|
Privirinama prie jos galinis laikiklis. Tada montavimo plokštė tvirtinama prie stulpelio arba sienos. |
||||
 |
2 × | Galinio laikiklio kaištis | D10.5110 Veržlė R10.5120 Poveržlė V10X40.5101 Kaištis |
|
|
Skirtas pavaros galinei daliai pritvirtinti prie galinio laikiklio. |
||||
 |
1 × | NICE Toona 5 montavimo instrukcija TO5024 | Atsisiųsti | |
|
Variklio montavimo instrukcijoje pateikti matmenys, tvirtinimo, laidų prijungimo ir saugos patikrų duomenys. Programuokite ir susiekite nuotolinio valdymo pultus pagal faktiškai sumontuoto valdymo bloko ir imtuvo instrukcijas. |
||||
Atskirai parduodamam varikliui reikia valdymo bloko ir, atsižvelgiant į vartus, saugos priedų. Komplekto sudėtis, ribų grafikas ir techninius duomenis rasite žemiau.
(Ar ši pavara man tinka?)
Palyginkite su kitomis pavaromis:
BlueBUS yra pasirinkto valdymo bloko ir priedų sąsaja. Pasitikrinkite, ar yra alternatyvių modelių, konkretaus gaminio puslapyje.
Su nuolaida komplektai, kuriuose yra pavara NICE Toona 5 TO5024:
| Komplektas vienvėriams vartams » | Komplektas dvivėriams vartams » |
|---|---|
|
Toona pavara pagal grafike nurodytas ilgio ir svorio ribas, valdymo blokas, nuotolinio valdymo pultas ir imtuvas. |
2 x Toona pavaros pagal grafike nurodytas ilgio ir svorio ribas, valdymo blokas, nuotolinio valdymo pultas ir imtuvas. |
| Komplektas vienvėriams vartams su fotoelementais » | Komplektas dvivėriams vartams su fotoelementais » |
|
Toona pavara pagal grafike nurodytas ilgio ir svorio ribas, valdymo blokas, nuotolinio valdymo pultas, imtuvas ir fotoelementai. |
2 x Toona pavaros pagal grafike nurodytas ilgio ir svorio ribas, valdymo blokas, nuotolinio valdymo pultas, imtuvas ir fotoelementai. |
| Komplektas vienvėriams vartams su priedais » | Komplektas dvivėriams vartams su priedais » |
|
Toona pavara pagal grafike nurodytas ilgio ir svorio ribas, valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai ir įspėjamoji lempa. |
2 x Toona pavaros pagal grafike nurodytas ilgio ir svorio ribas, valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai ir įspėjamoji lempa. |
Su NICE Toona 5 TO5024 pavara suderinami priedai
Pasirenkamus priedus rinkitės pagal konkrečiame komplekte esantį valdymo bloką. Patikrinkite jo jungtis, išėjimus, BlueBUS ir imtuvo kodavimą:
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Variklio elektronika; instrukciją rinkitės pagal faktiškai sumontuotą plokštę. |
|
| Įspėjamoji lempa | Signalizuoja apie judėjimą. Antena yra tik tuose modeliuose, kuriuose ją nurodo gamintojas. Pasirinkimas priklauso nuo valdymo bloko išėjimo. |
MC824HR30 FLASH išėjimas skirtas 12 V įspėjamajai lempai, kurios galia iki 21 W. Jei naudojate kitą šviestuvą, patikrinkite įtampą, galią ir mirksėjimo režimą. |
| Fotoelementai | Stebi spindulio kelią ir perduoda signalą valdymo blokui. Vartų reakcija priklauso nuo prijungimo ir nustatymų; sumontavę išbandykite visą sistemą. | |
| Siųstuvas | Nuotolinio valdymo pultelį rinkitės pagal imtuvą ir valdymo bloke įdiegtą kodavimą. ON3EBD tinka OXIBD, ON3ELR – OXILR. | |
| Imtuvas | Radijo imtuvas turi palaikyti nuotolinio valdymo pultelio kodavimą; išmaniųjų namų sąsajos pasižymi skirtingomis funkcijomis. |
|
| Antena | Geresnis imtuvo signalas tinkamai parinkus antenos vietą ir ją prijungus. | |
| Klaviatūra | Valdymas kodu. BlueBUS klaviatūrai reikia plokštės, palaikančios valdymo įtaisus. | |
| Raktinis jungiklis | Valdymas per tinkamą valdymo bloko įvestį. | |
| Elektrinės spynos | Vartų varčios užrakinimas; spynos valdymo būdą ir įtampą patikrinkite pagal valdymo bloką ir montavimo sąlygas. |
|
| Kortelių skaitytuvai | ETPB įrenginiui reikalinga konkrečios plokštės BlueBUS valdymo įtaisų palaikymo funkcija. |
|
| Atsarginis maitinimo šaltinis | Veikimą dingus elektros tinklo maitinimui užtikrina baterija, prijungta prie suderinamo valdymo bloko. |
NICE Toona 5 TO5024 pavaros instrukcija
TO5024 variklio montavimas: originali NICE instrukcija. Programavimas: vadovaukitės įdiegtos valdymo sistemos instrukcija – jei naudojama naujausia MC824HR30/MCA1R30 R30 instrukcija; jei naudojama senesnė MC824HR10/MCA1R10 jos instrukcija slovakų kalba.

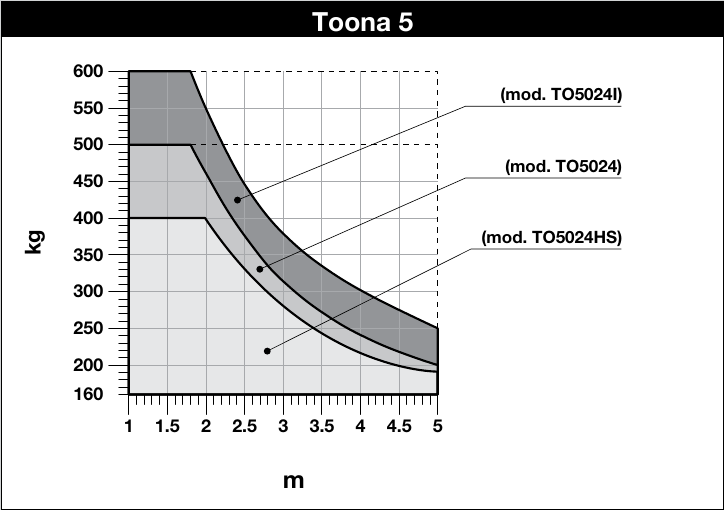

Pavaros pasirinkimas – ar pavara NICE Toona 5 TO5024 tinka mano vartams?
TO5024 ribinės vertės: Didžiausios 5 m ir 500 kg vertės negali būti taikomos vienu metu. Esant 5 m ilgiui, kreivė leidžia maždaug 200 kg; 500 kg – maždaug iki 1,8 m. Savo vartams leistiną verčių derinį nustatykite pagal kreivę, aiškiai pažymėtą TO5024.
Tarnavimo trukmė pagal apkrovą
Sudėkite atitinkamus indeksus, skirtus vienai varčiai ir pagal NICE grafiką nustatykite apskaičiuotą trukmę. Gamintojo pavyzdys: 350 kg ir 3,5 m = 10 % + 10 % = 20 %, nesant kitų veiksnių – apie 160 000 ciklų. Tai tik apytikris įvertinimas, o ne garantija.
| Visos automatikos savybės | Indeksas | Tarnavimo trukmės grafikas |
|---|---|---|
Svoris iki 300 kg | 0 % |
|
Daugiau kaip 300, iki 400 kg | 10 % | |
Daugiau kaip 400, iki 500 kg | 20 % | |
Ilgis 2–3 m | 0 % | |
Ilgis daugiau kaip 3, iki 4 m | 10 % | |
Ilgis daugiau kaip 4, iki 5 m | 20 % | |
Temperatūra aukštesnė nei 40 °C, žemesnė nei 0 °C arba drėgmė didesnė nei 80 % | 20 % | |
Visiškai užpildyta varčia | 15 % | |
Vėjuota vietovė | 15 % |
| NICE grafikas |
|---|
NICE Toona 5 TO5024 pavaros montavimas
Tipinė (pasirenkama) pavaros ir priedų prijungimo schema atrodo taip:
Priedų sąrašas
|

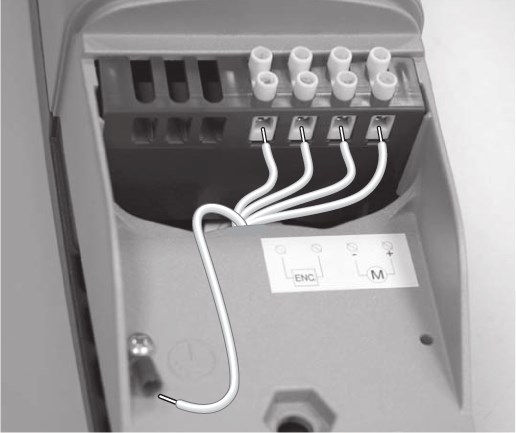

NICE Toona TO5024 pavaros laidų prijungimas
TO5024 variklis veikia 24 V DC įtampa ir turi atskirus enkoderio laidus. Prieš jungdami atjunkite maitinimą; variklio gnybtai atitinka originalią NICE schemą. Prijunkite prie valdymo plokštės, nustatykite variklių eiliškumą ir išmokykite padėtis pagal konkrečią sumontuotą plokštę.

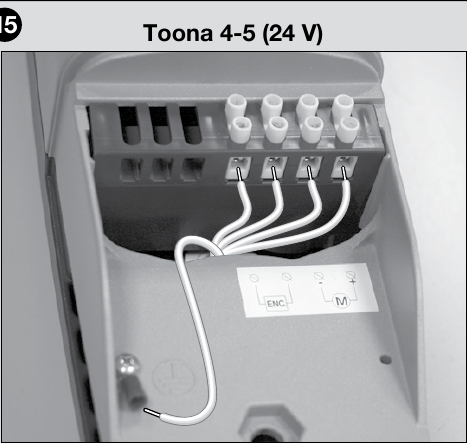

| 1. Nuimkite pavaros dangtį | 2. Prakiškite maitinimo kabelį |
|---|---|
 |
 |

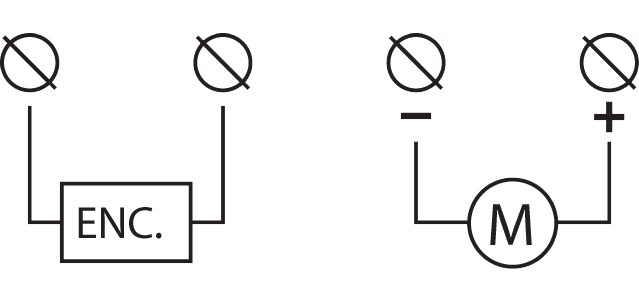

| 3. Prijunkite pavaros maitinimą | 4. Pavaros maitinimo prijungimo schema |
|
Atidarant į išorę, pagal NICE variklio maitinimo poliškumas sukeičiamas, palyginti su įprastu montavimu. Taip pat reikia pailginto galinio laikiklio PLA6 ir tinkamos geometrijos pagal montavimo grafiką. Kryptį, gnybtus ir enkoderį patikrinkite pagal faktiškai sumontuotą valdymo bloką. |
Kitame gale valdymo bloke laidus prijunkite taip: Dabartinės MC824HR30 plokštės prijungimą patikrinkite pagal jos instrukciją |
Priedų prijungimas prie MC824HR30
Toliau nurodyti gnybtai priklauso MC824HR30/MCA1R30 valdymo plokštei komplekte su TO5024 varikliu, o ne pačiam varikliui. Prieš pradėdami darbus atjunkite elektros tinklą ir atsarginę bateriją. Jei naudojate kitą plokštę, vadovaukitės jos schema.
| Priedas | Gnybtai, įtampa ir poliškumas |
|---|---|
| BlueBUS fotoelementai | Suderinamus fotoelementus, pavyzdžiui, EPMB, prijunkite dviem laidais prie BlueBUS. + ir − poliškumas nesvarbus. Nustatykite adresą ir pakeitę įrenginius pakartokite mokymą. |
| STOP ir komandos | Įėjimas STOP priima NO, NC arba 8,2 kΩ varžos elementą su potencialo neturinčiu kontaktu 8,2 kΩ; jo būsena išmokstama. SbS, Open ir Close priima potencialo neturintį NO kontaktą prie atitinkamos gnybtų poros. Kontaktai neturi +/− poliškumo; į įėjimą nepaduokite išorinio maitinimo įtampos. |
| Pagalbinis maitinimas | Dešinysis STOP gnybtų poros gnybtas = −, kairysis SbS gnybtų poros gnybtas = +, žiūrint į toliau pateiktą paveikslą (užrašai virš gnybtų). Tinkamo skaitytuvo arba modulio maitinimas: 24 V DC (nuo −30 % iki +50 %), daugiausia 200 mA, taip pat budėjimo režimu. Modulio komandų relę prijunkite atskirai kaip potencialo neturintį kontaktą; patikrinkite moduliui leistiną įtampos diapazoną ir srovės sąnaudas. |
| Švyturėlis, spyna, indikatorius | FLASH: 12 V DC, daugiausia 21 W; ELS: 12 V AC, daugiausia 15 VA, be fiksuoto +/− poliškumo; OGI: 24 V DC, daugiausia 4 W. FLASH/OGI schemoje nenurodyta +/− gnybtų poros poliškumo tvarka, todėl jos nespėliokite; jei gaminys turi nustatytą poliškumą, patikrinkite žymėjimą tiek plokštėje, tiek gaminyje. Išėjimų funkciją galima pakeisti juos suprogramavus. |
| Radijo imtuvas ir atsarginis maitinimas | Įkišamasis imtuvas jungiamas į jungtį SM, atsarginis akumuliatorius – į jam skirtą jungtį, atsižvelgiant į įmontuotą plokštę. Jie nejungiami prie „BlueBUS“ ar variklio gnybtų. |
Išsamų gnybtų išdėstymą, mokymo procedūrą ir saugos įtaisų bandymą rasite pačiame MC824HR30 valdymo bloko vadove.
I. Galinio tvirtinimo laikiklio montavimas
Laikiklių tvirtinimas: Prieš montuodami išmatuokite vyrių poslinkį ir A/B/C matmenis pagal montavimo schemos. Įprastam plieniniam stulpui rekomenduojame 120 × 120 mm. Profilį 100 × 100 mm naudokite tik įvertinę stulpo, tvirtinimo ir pamato stiprumą, atsižvelgdami į vartų konstrukciją ir vėjo apkrovą.
Jei schemos matmenys netinka, pakoreguokite galinį laikiklį arba naudokite pailgintą PLA6 laikiklį. Atidarant į išorę, pailgintas galinis laikiklis yra būtinas; jo padėtį nustatykite pagal schemą ir patikrinkite, ar vartų sąvara juda laisvai.
 |
 |
| Atidarymo į vidų schema | Atidarymo į išorę schema |
Apskaičiuokite galinio laikiklio padėtį pagal schemą, iš kurios nustatysite matmenis A ir B bei didžiausią atidarymo kampą. Dėmesio, reikšmės A ir B turi būti panašios (geriausia – vienodos), kad pavara galėtų judėti tolygiai, tiesiškai.
Pavyzdyje paaiškinama, kaip nuskaityti reikšmes. Matmenis, skirtus TO5024 nustatykite pagal modelio montavimo schemą, pateiktą iškart po šiuo tekstu.
Skaičiavimo eiga:
- Išmatuokite atstumą C pagal brėžinį
- Schemoje raskite išmatuotą C reikšmę, nubrėžkite horizontalią liniją ir gretimoje skalėje nuskaitykite B reikšmę.
- Susikirtimo su d.i.l. linija taškas nurodo didžiausią atidarymo kampą; iš jo vertikaliai nuskaitykite A reikšmę.
- Gamintojas nerekomenduoja B reikšmių, esančių žemiau punktyrinės t linijos.
- Jei atidarymo kampas netinka, koreguokite A ir, jei reikia, B reikšmes, kad jos būtų maždaug vienodos; patikrinkite visą sąvaros judėjimo eigą.
Prieš tvirtinant laikiklį prie stulpo ar sienos, jį reikia sutrumpinti iki reikiamo ilgio, atitinkančio matmenis A ir B ir privirinti prie montavimo plokštės.
 |
 |
| 1. Nupjaukite laikiklį iki reikiamo ilgio | 2. Sutrumpintą laikiklį privirinkite prie montavimo plokštės |
Tiekiamas galinis laikiklis yra 150 mm. Prieš trumpindami ir virindami patikrinkite, ar galutiniai matmenys atitinka schemą.
|
Prieš tvirtindami galinį laikiklį patikrinkite, ar priekinis laikiklis bus tvirtinamas prie tvirtos vartų sąvaros dalies, nes, kaip parodyta paveikslėlyje, priekinio ir galinio laikiklių aukštis skiriasi. Skirtumas F = 34 mm. |
 |
Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo ar sienos varžtais, kaiščiais ir poveržlėmis.
II. Priekinio tvirtinimo laikiklio montavimas
Priekinį laikiklį prie sąvaros reikia sumontuoti tokiu atstumu, atsižvelgiant į reikšmes D ir E, kurias rasite lentelėje (reikšmė D yra pastovi – 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Komplekte yra suvirinamas laikiklis. Jei norėtumėte prisukamo laikiklio, rekomenduojame užsisakyti alternatyvų prisukamą laikiklį NICE PLA8.
- Apskaičiuokite iš lentelės reikšmę E

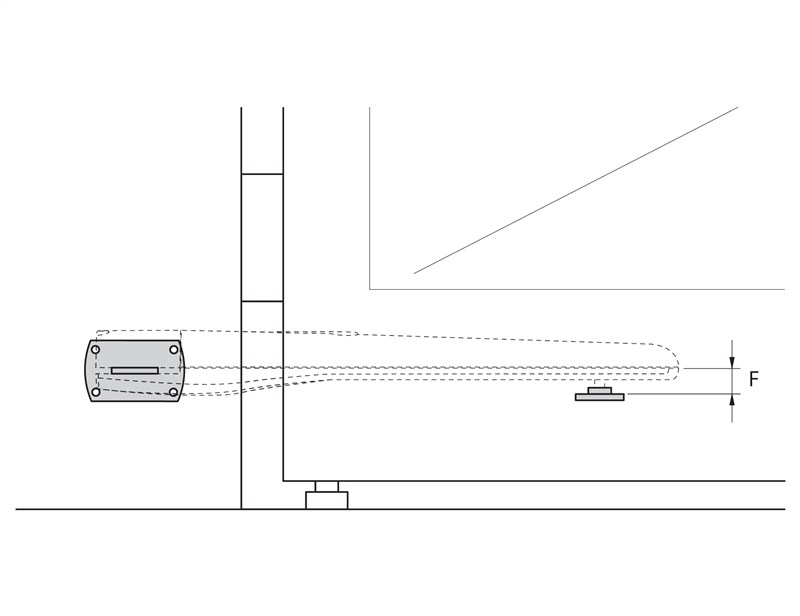

- Apskaičiuokite aukštį pagal paveikslėlį laikiklių aukščius (rodyti paveikslėlį)
- Pritvirtinkite laikiklį prie vartų varčios (jei laikiklį virinsite, kol kas rekomenduojame jį tik pritraukti keliais suvirinimo taškais)
III. Vartų pavaros montavimas prie galinio laikiklio
 |
|
IV. Vartų pavaros montavimas prie priekinio laikiklio
 |
|

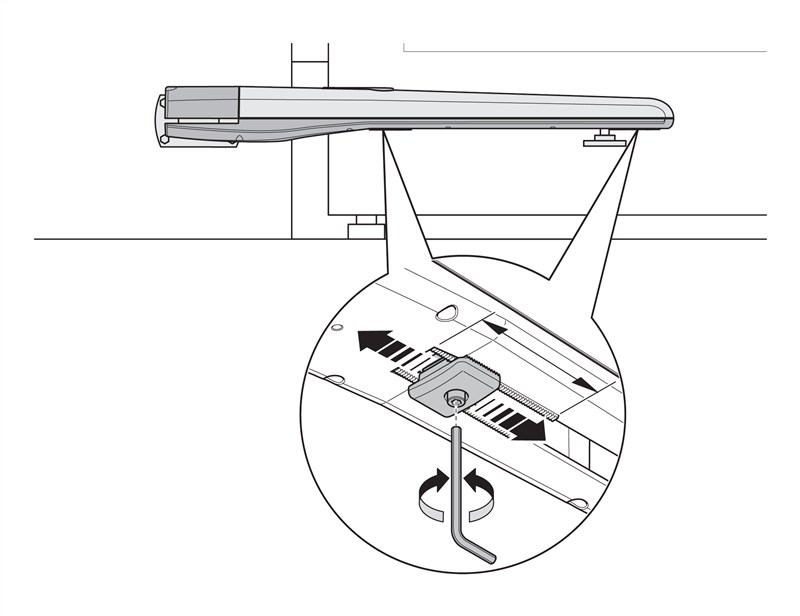

V. Mechaninio eigos ribotuvo nustatymas
TO5024 turi vidinį mechaninį atidarymo ribotuvą. Pirmiausia atrakinkite variklį, atlaisvinkite ribotuvo varžtą, rankiniu būdu nustatykite norimą atidarytą padėtį, pastumkite ribotuvą prie kaiščio ir priveržkite varžtą. Tada rankiniu būdu grąžinkite vartų varčią į uždarytą padėtį ir užrakinkite variklį. Uždarytos padėties ir, jei reikia, išorinio ribotuvo nustatymas priklauso nuo konkrečių vartų ir valdymo bloko.
 |
|
NICE Toona pavaros nuotraukų galerija
|
Montavimo pavyzdys |
Montavimo pavyzdys |
Montavimo pavyzdys |
|
Montavimo pavyzdys |
Montavimo pavyzdys |
Pavara su nuimtu gaubtu |
|
Toona 4, 5 ir 7 pavarų palyginimas |
Atrakinta pavara |
Pavara iš apačios |
Rankinis NICE Toona 5 TO5024 pavaros atrakinimas
Atrakinkite tik tada, kai vartų varčia nejuda. Jei vartuose įrengta elektrinė spyna, pirmiausia ją atrakinkite; rankiniu būdu pastūmę vartus, vėl saugiai užrakinkite pavarą.
Nutrūkus elektros tiekimui, negalėsite valdyti vartų naudodami nuotolinio valdymo pultą. Todėl pavarą galima atrakinti atrakinimo raktu ir vartus stumti rankiniu būdu:
- Pastumkite atrakinimo spynos dangtelį į šalį
- Įkiškite atrakinimo raktą ir pasukite jį pagal laikrodžio rodyklę
- Ištraukite atrakinimo svirtį – dabar vartus galite stumti rankiniu būdu
Patikra ir priežiūra
Pasirūpinkite, kad pavarą patikrintų specialistas ne rečiau kaip kas 6 mėnesius; intensyviai naudojant, gali reikėti tikrinti dažniau. Atjungęs maitinimą, technikas patikrins tvirtinimo elementus, koroziją, susidėvėjimą ir sraigtinio veleno bei kreipiančiosios veržlės sutepimą, tada patikrins pavaros veikimą ir saugos įtaisus. Jei vartai veikia neįprastai, nebandykite jų remontuoti patys – kreipkitės į montavimo įmonę.
NICE Toona 5 TO5024 pavaros techninės charakteristikos
| Parametras | Vertė |
|---|---|
Modelis | TO5024 |
Pavaros variklis | 24 V DC |
Didžiausia / nominalioji srovė | 5 A / 2,2 A |
Didžiausia / nominalioji galia | 120 W / 48 W |
Eiga | 540 mm |
Greitis be apkrovos | 0,016 m/s |
Greitis esant apkrovai | 0,012 m/s |
Didžiausia / nominalioji jėga | 1 800 N / 600 N |
95 ciklai | 95 |
Apsaugos klasė | IP44 |
Darbinė temperatūra | −20 iki +50 °C |
Izoliacijos klasė | F |
Orientacinis eksploatavimo laikas pagal NICE | 80 000–250 000 darbo ciklų |
Bendrieji matmenys (ilgis × plotis × aukštis) | 965 × 115 × 105 mm |
Variklio svoris | 7 kg |
