NICE Toona TO7024 – 24 V varstomųjų vartų pavara, skirta vartams iki 7 m
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
578,92 € su PVM
| Svoris |
|---|
| 12 kg |
Produkto aprašymas NICE Toona TO7024 – 24 V varstomųjų vartų pavara, skirta vartams iki 7 m
NICE Toona TO7024 yra atskira elektromechaninė pavara 24 V DC su magnetiniu enkoderiu vienam vartų varčios elementui. Svoris iki 1 700 kg ir ilgis iki 7 m yra ribinės reikšmės; leistiną jų derinį nurodo TO7024 kreivė. Pavara yra negrįžtamoji ir turi tvirtą aliuminio korpusą.
Variklis turi atskirus vidinius atidarymo ir uždarymo ribotuvus. 24 V nurodo variklioįtampą; tinklo maitinimas ir priedų funkcijos priklauso nuo faktiškai sumontuoto valdymo bloko. Dabartinis MC824HR30/MCA1R30 turi atskirą instrukciją. Jei naudojate senesnę MC824HR10/MCA1R10 versiją, vadovaukitės jos plokštės instrukcija.

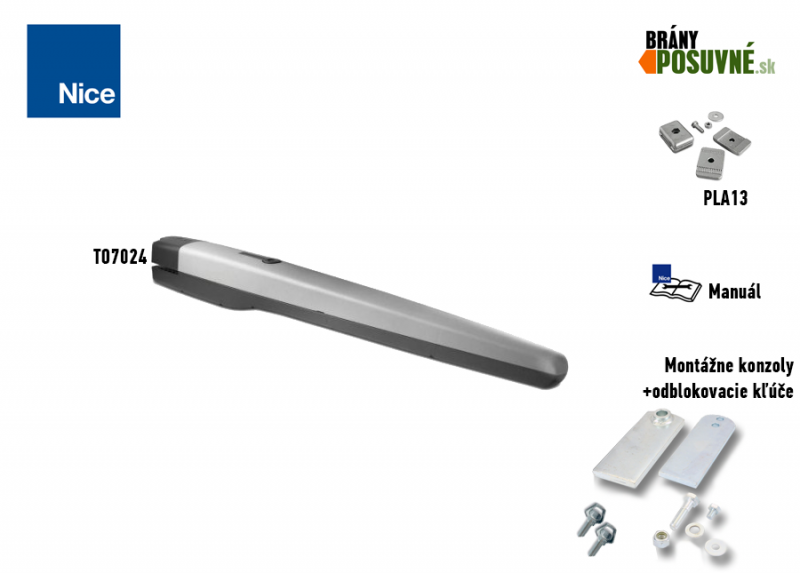

Kas įeina į atskiros pavaros komplektą
| Pavaros komplekte yra: | Kodas | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 7 TO7024 pavara |
TO7024 |
|
|
NICE Toona TO7024 elektromechaninė pavara. Iki 1 700 kg ir iki 7 m reikšmės yra ribinės; leistiną derinį parinkite pagal TO7024 grafiką. |
||||
 |
2 × | Vidiniai atidarymo ir uždarymo mechaniniai ribotuvai | PMD1641R01.4610 | |
|
Vidiniai ribotuvai nustato atidarytą ir uždarytą padėtį; įvertinkite, ar reikia papildomų ribotuvų, atsižvelgdami į visus vartus. Nustatymo instrukcija. |
||||
 |
2 × | Avarinio atblokavimo raktas | CM-B | |
|
Nutrūkus elektros tiekimui, juo atblokuojama pavara, kad vartus būtų galima judinti rankiniu būdu – stumiant arba traukiant. |
||||
 |
1 × | Priekinis varžtais tvirtinamas laikiklis |
PMD1640R02.4610 |
|
|

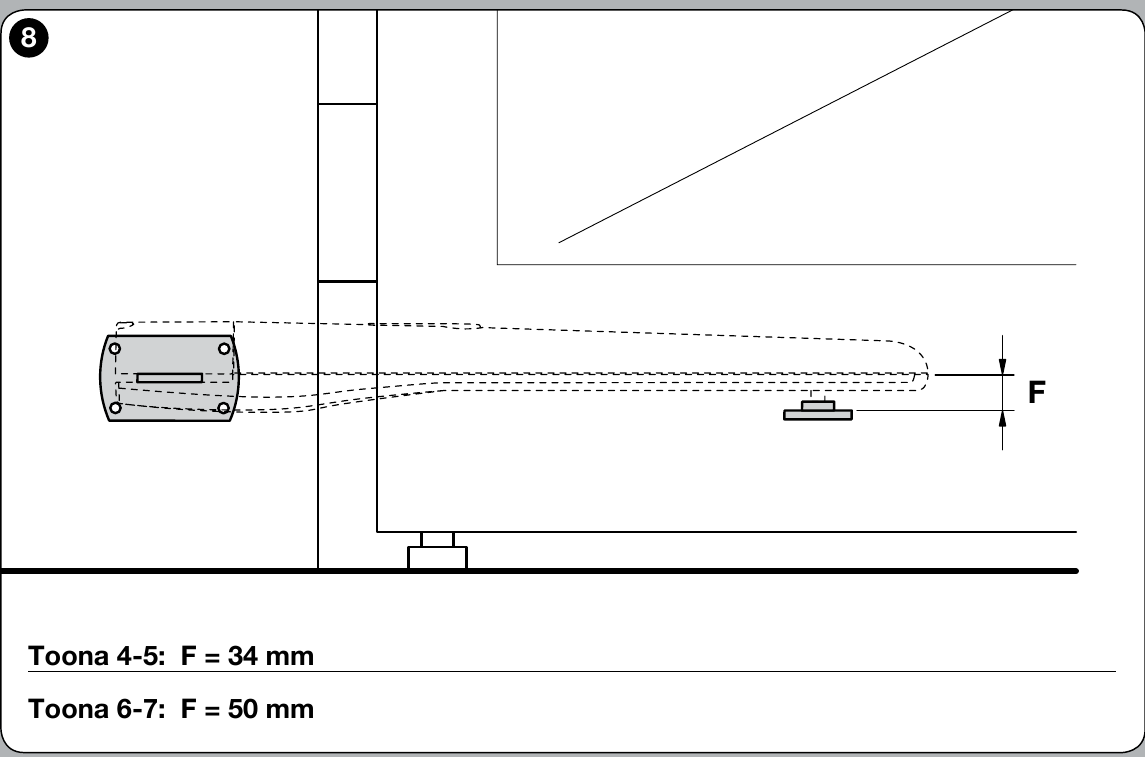

Prisukamas prie tvirtos vartų varčios dalies; atkreipkite dėmesį, kad jis montuojamas kitame aukštyje nei galinis laikiklis. |
||||
 |
1 × | Priekinio laikiklio kaištis | R8.5120 Poveržlė V8X16.5102 Kaištis |
|
|
Skirtas pavaros priekinei daliai pritvirtinti prie priekinio laikiklio. |
||||
 |
1 × | Galinis suvirinamas laikiklis | PMD1642.4610 | |
|
Suvirinamas prie montavimo varžtais tvirtinamos plokštės arba plieninio stulpelio. Atkreipkite dėmesį, kad jis montuojamas kitame aukštyje nei priekinis laikiklis. |
||||
 |
1 × | Montavimo plokštė galiniam laikikliui | PMD1639.4610 | |
|
Prie jos suvirinamas galinis laikiklis. Tada montavimo plokštė tvirtinama prie stulpelio arba sienos. |
||||
 |
2 × | Galinio laikiklio kaištis | D12.5110 Veržlė R12.5120 Poveržlė V12X60.5102 Kaištis |
|
|
Skirtas pavaros galinei daliai pritvirtinti prie galinio laikiklio. |
||||
Šiame gaminio puslapyje pateikiamas atskiras variklis su montavimo detalėmis. Automatiniam veikimui reikalingas tinkamas valdymo blokas ir visų vartų saugos įtaisai; paruoštų rinkinių komplektacija nurodyta jų atskiruose puslapiuose.

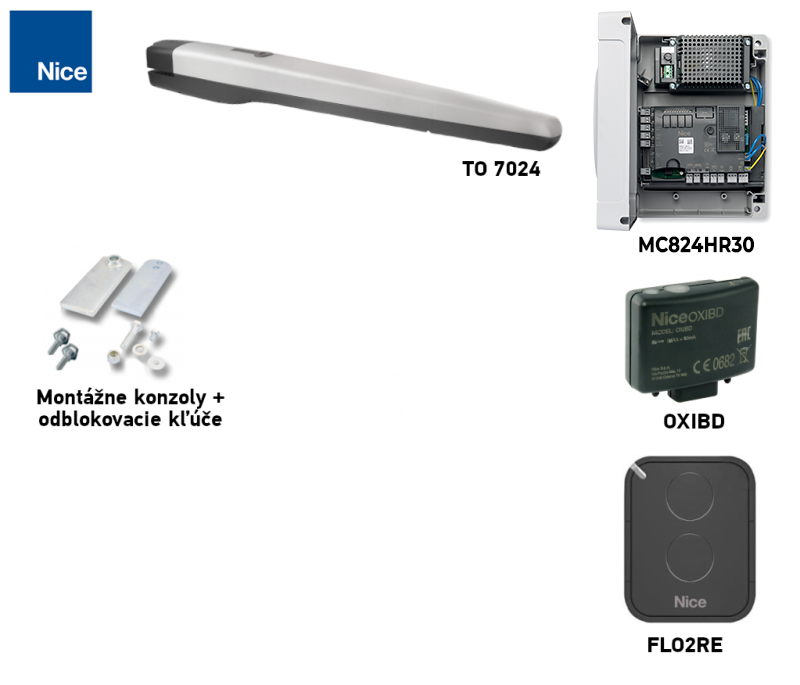

Specialūs rinkiniai su TO7024
Patikrinkite kiekvieno rinkinio komplektaciją ir variklių skaičių. Vartų varčios tinkamumą rodo TO7024 kreivė; 7 m ir 1 700 kg nėra vienu metu taikomos vertės.
| Rinkinys vienvėriams vartams » | Rinkinys dvivėriams vartams » |
|---|---|
|
TO7024 pavara, valdymo blokas, nuotolinio valdymo pultas, imtuvas. |
2 x TO7024 pavara, valdymo blokas, nuotolinio valdymo pultas, imtuvas. |

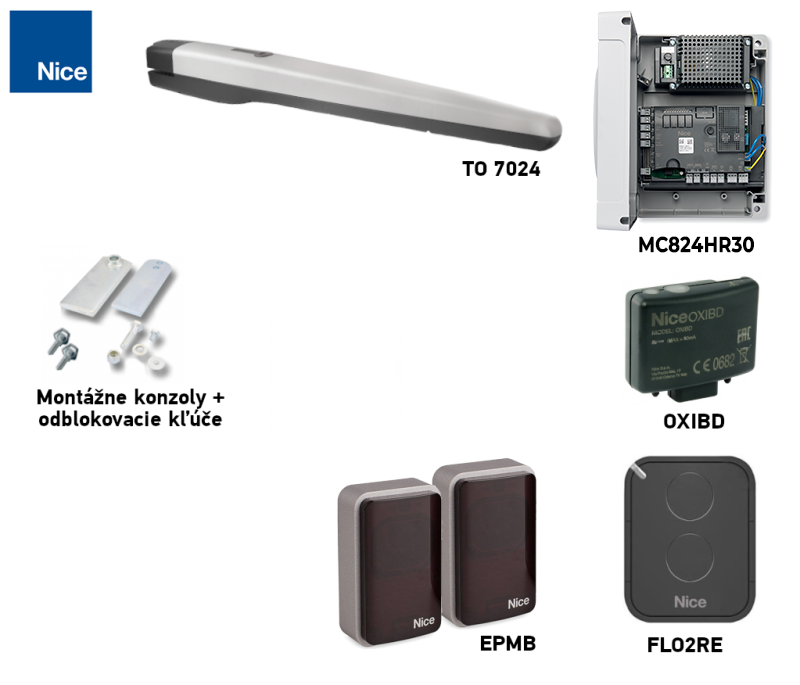

| Rinkinys vienvėriams vartams su fotoelementais » | Rinkinys dvivėriams vartams su fotoelementais » |
|
TO7024 pavara, valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai. |
2 x TO7024 pavara, valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai. |

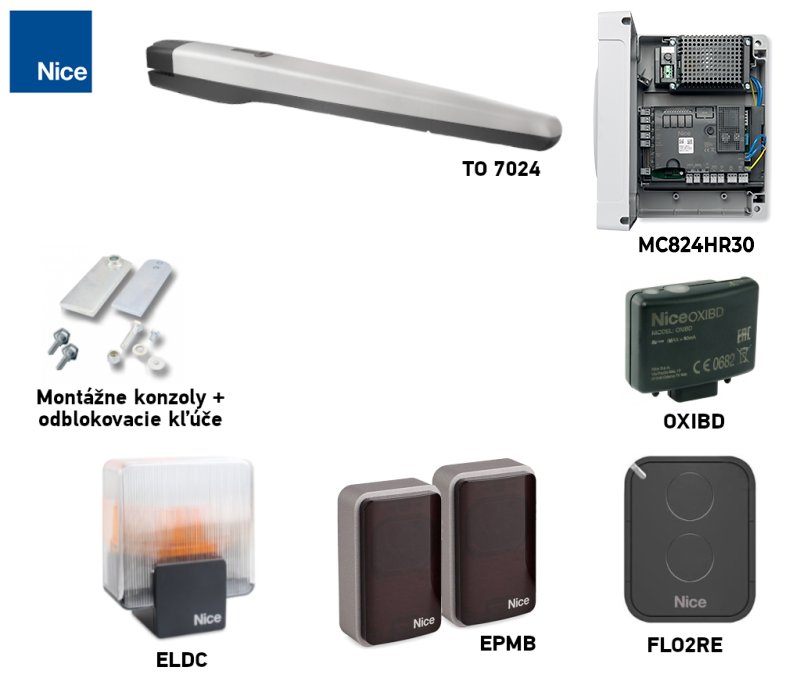

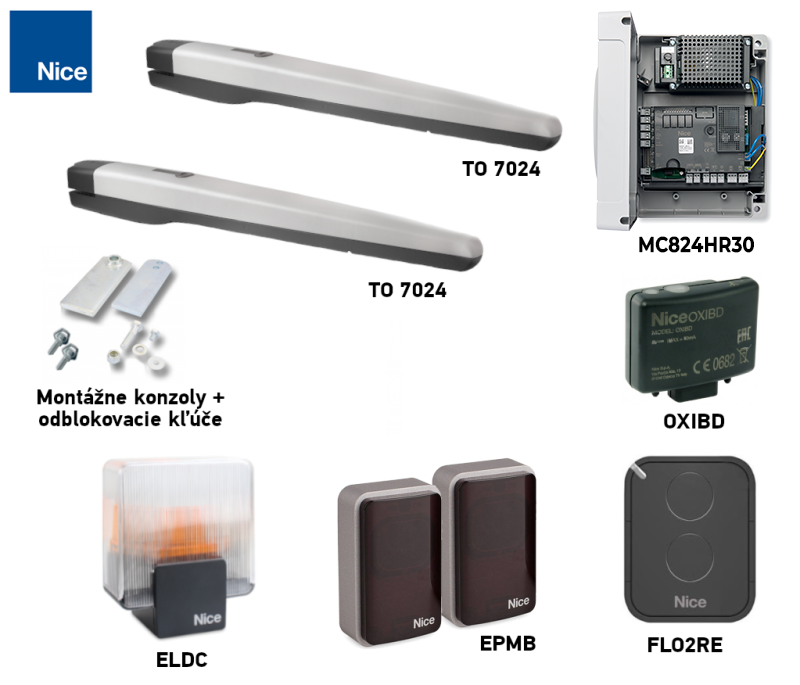

| Rinkinys vienvėriams vartams su priedais » | Rinkinys dvivėriams vartams su priedais » |
|
TO7024 pavara, valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai, signalinė lempa. |
2 x TO7024 pavara, valdymo blokas, nuotolinio valdymo pultas, imtuvas, fotoelementai, signalinė lempa. |
Priedų prijungimas prie MC824HR30
Toliau nurodyti gnybtai priklauso MC824HR30/MCA1R30 valdymo blokui kai jis naudojamas su TO7024 varikliu, o ne pačiam varikliui. Prieš pradėdami darbus atjunkite elektros tinklą ir atsarginę bateriją. Jei naudojate kitą plokštę, vadovaukitės jos schema.
| Priedai | Gnybtai, įtampa ir poliškumas |
|---|---|
| BlueBUS fotoelementai | Suderinamus fotoelementus, pavyzdžiui, EPMB, prijunkite dviem laidais prie BlueBUS. + ir − poliškumo skirti nereikia. Nustatykite adresą, o įrenginių pakeitimo atveju pakartokite įsiminimo procedūrą. |
| STOP ir valdymo komandos | Įvestis STOP priima potencialo neturintį NO arba NC kontaktą arba varžinį elementą 8,2 kΩ; jo būsena įsimenama. SbS, Open ir Close priima potencialo neturintį NO kontaktą prie atitinkamos gnybtų poros. Kontaktai neturi +/− poliškumo, o į įvestį negalima tiekti išorinės įtampos. |

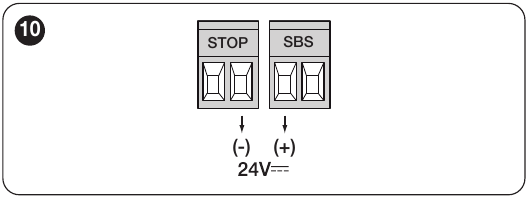

| Pagalbinis maitinimas | Dešinysis STOP poros gnybtas = −, kairysis SbS poros gnybtas = +, žiūrint pagal toliau pateiktą paveikslėlio orientaciją (užrašai virš gnybtų). Tinkamo skaitytuvo arba modulio maitinimas: 24 V DC (−30 % iki +50 %), ne daugiau kaip 200 mA, taip pat budėjimo režimu. Modulio valdymo relę prijunkite atskirai kaip potencialo neturintį kontaktą; patikrinkite leistiną įtampos diapazoną ir modulio naudojamą srovę. |
| Signalinė lempa, spyna, indikatoriaus lemputė | FLASH: 12 V DC, ne daugiau kaip 21 W; ELS: 12 V AC, ne daugiau kaip 15 VA, poliškumas nenustatytas; OGI: 24 V DC, ne daugiau kaip 4 W. FLASH/OGI atveju schemoje nenurodytas +/− poliškumas gnybtų poroje, todėl jo nenustatinėkite spėliodami; jei gaminys turi nustatytą poliškumą, patikrinkite žymėjimą ir plokštėje, ir gaminyje. Priklausomai nuo programavimo, išėjimų funkcija gali būti pakeista. |
| Radijo imtuvas ir atsarginis maitinimas | Įkišamasis imtuvas jungiamas į SM, o atsarginis akumuliatorius – į jam skirtą jungtį, atsižvelgiant į sumontuotą plokštę. Jie nejungiami prie BlueBUS ar variklio gnybtų. |
Išsamią informaciją apie gnybtų vietas, įsiminimo procedūrą ir saugos įtaisų patikrinimą rasite atskirame MC824HR30 valdymo bloko vadove.
Priedai pagal valdymo bloką
Pasirinkimas priklauso nuo naudojamos plokštės, įvesčių, imtuvo ir įtampos. Suderinama senesnė plokštė dėl to netampa naujausios kartos plokšte.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Variklio elektronika; vadovą rinkitės pagal faktiškai sumontuotą plokštę. |
|
| Švyturėlis | Signalizuoja apie judėjimą. Anteną turi tik tas modelis, kurio specifikacijoje ją nurodo gamintojas. Pasirinkimas priklauso nuo valdymo bloko išėjimo. |
MC824HR30 valdymo bloko FLASH išėjimas skirtas 12 V švyturėliui, kurio galia neviršija 21 W. Jei naudojate kitą šviestuvą, patikrinkite įtampą, galią ir mirksėjimo režimą. |
| Fotoelementai | Stebi spindulio zoną ir perduoda signalą valdymo blokui. Vartų reakcija priklauso nuo prijungimo ir nustatymų; sumontavę patikrinkite visą sistemą. | |
| Nuotolinio valdymo pultelis | Pultelį rinkitės pagal valdymo bloke įmontuotą imtuvą ir naudojamą kodavimo sistemą. ON3EBD skirtas OXIBD, o ON3ELR – OXILR. | |
| Imtuvas | Radijo imtuvas turi palaikyti pultelio kodavimo sistemą; išmaniųjų namų sąsajų funkcijos skiriasi. |
|
| Antena | Pagerina imtuvo signalų priėmimą, jei tinkamai sumontuota ir prijungta. | |
| Klaviatūra | Valdymas kodu. BlueBUS klaviatūrai reikia valdymo plokštės, palaikančios valdymo įtaisus. | |
| Raktinis jungiklis | Valdymas per tinkamą valdymo bloko įėjimą. | |
| Elektrinės spynos | Vartų varčios užrakinimas; pagal valdymo bloką ir montavimo būdą patikrinkite spynos valdymo būdą ir įtampą. |
|
| Kortelių skaitytuvai | ETPB reikia, kad konkreti plokštė palaikytų BlueBUS komandinius įrenginius. |
|
| Atsarginis maitinimo šaltinis | Nutrūkus elektros tiekimui, veikimą užtikrina prie suderinamo valdymo bloko prijungta baterija. |
Vienos varčios naudojimo ribos

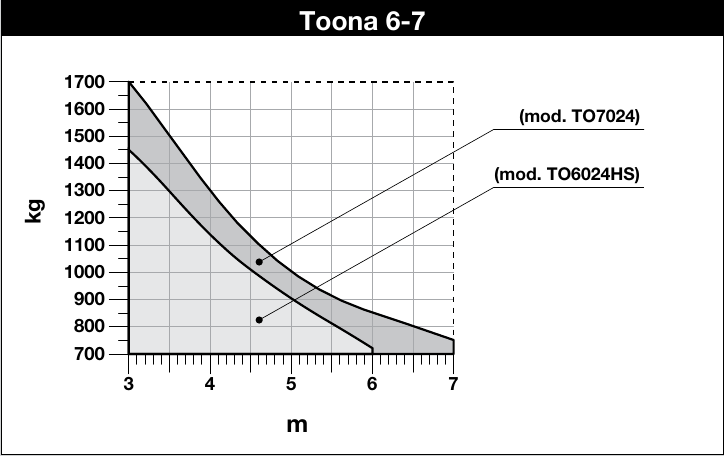

Ilgis ir svoris yra bendras apribojimas. Kreivė TO7024 gali pakelti 1 700 kg svorį, kai ilgis 3 m; esant 7 m ilgiui – maždaug 750 kg. Naudokite tik savo modelio kreivę ir atsižvelkite į judėjimo pasipriešinimą, vientisą užpildą bei vėją; kraštutinių verčių negalima automatiškai derinti.
Tarnavimo trukmė pagal apkrovą
Vienai vartų varčiai sudėkite atitinkamus svorio, ilgio ir aplinkos indeksus. Tada sumą palyginkite su NICE grafiku. Didesnės nei 100 % reikšmės grafike nepateiktos. Tai orientacinis tarnavimo trukmės įvertinimas 80 000–250 000 darbo ciklų, priklausomai nuo apkrovos, o ne garantija.
| Visos automatikos savybės | Indeksas | Tarnavimo trukmės grafikas |
|---|---|---|
| Svoris iki 400 kg | 0 % |
|
| Daugiau nei 400 iki 500 kg | 10 % | |
| Daugiau nei 500 kg | 20 % | |
| Ilgis 2–3 m | 0 % | |
| Ilgis 3–4 m | 0 % | |
| Ilgis daugiau nei 4 iki 5 m | 10 % | |
| Ilgis daugiau nei 5 iki 6 m | 20 % | |
| Ilgis daugiau nei 6 iki 7 m | 30 % | |
| Temperatūra virš 40 °C, žemesnė nei 0 °C arba drėgmė virš 80 % | 20 % | |
| Vientisas varčios užpildas | 15 % | |
| Vėjuota vietovė | 15 % |

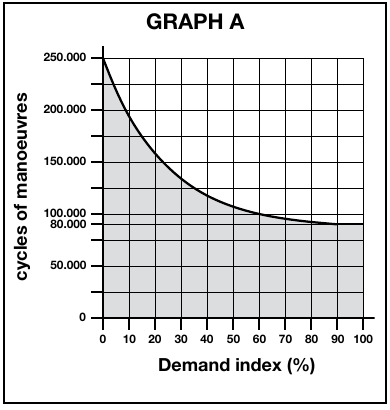

| NICE grafikas |
|---|
Pavaros ir laikiklių montavimas
Prieš montuodami patikrinkite vartų tvirtumą, sklandų rankinį varčios judėjimą, vietą atrakinimui ir tinkamą vietą ant tvirtos varčios dalies. Montavimą ir elektros prijungimą patikėkite kvalifikuotam technikui.

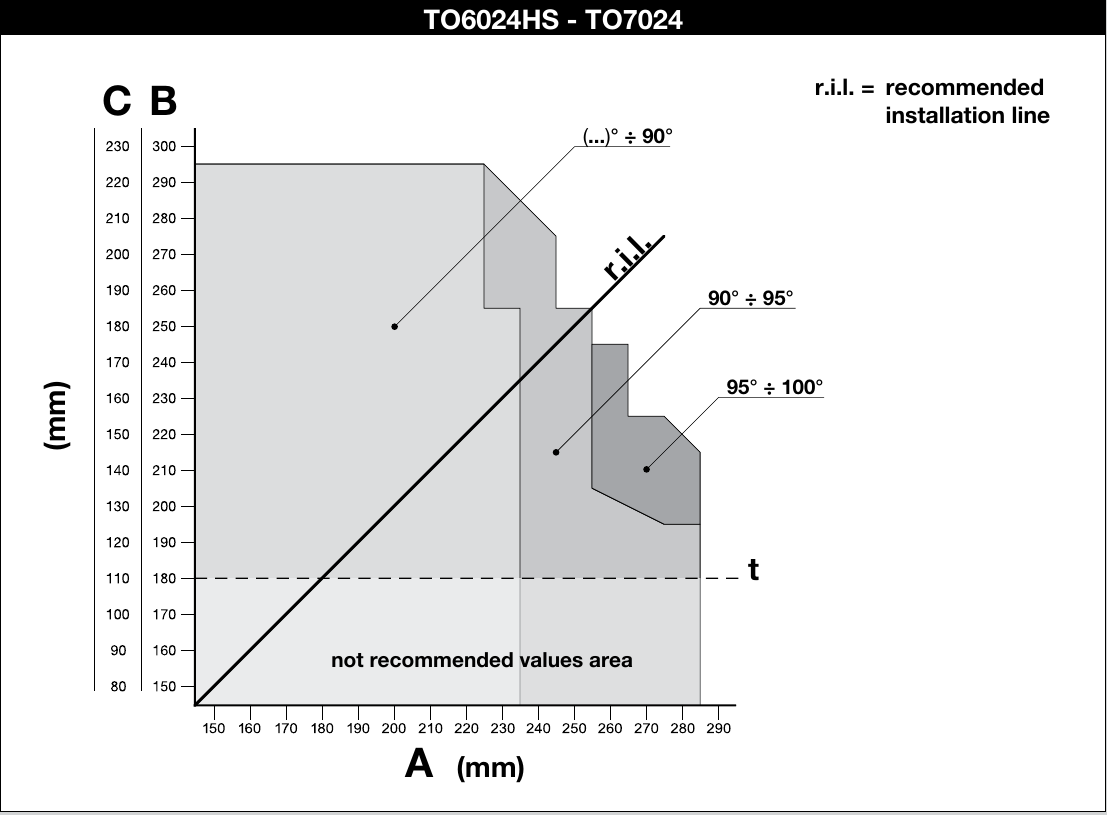

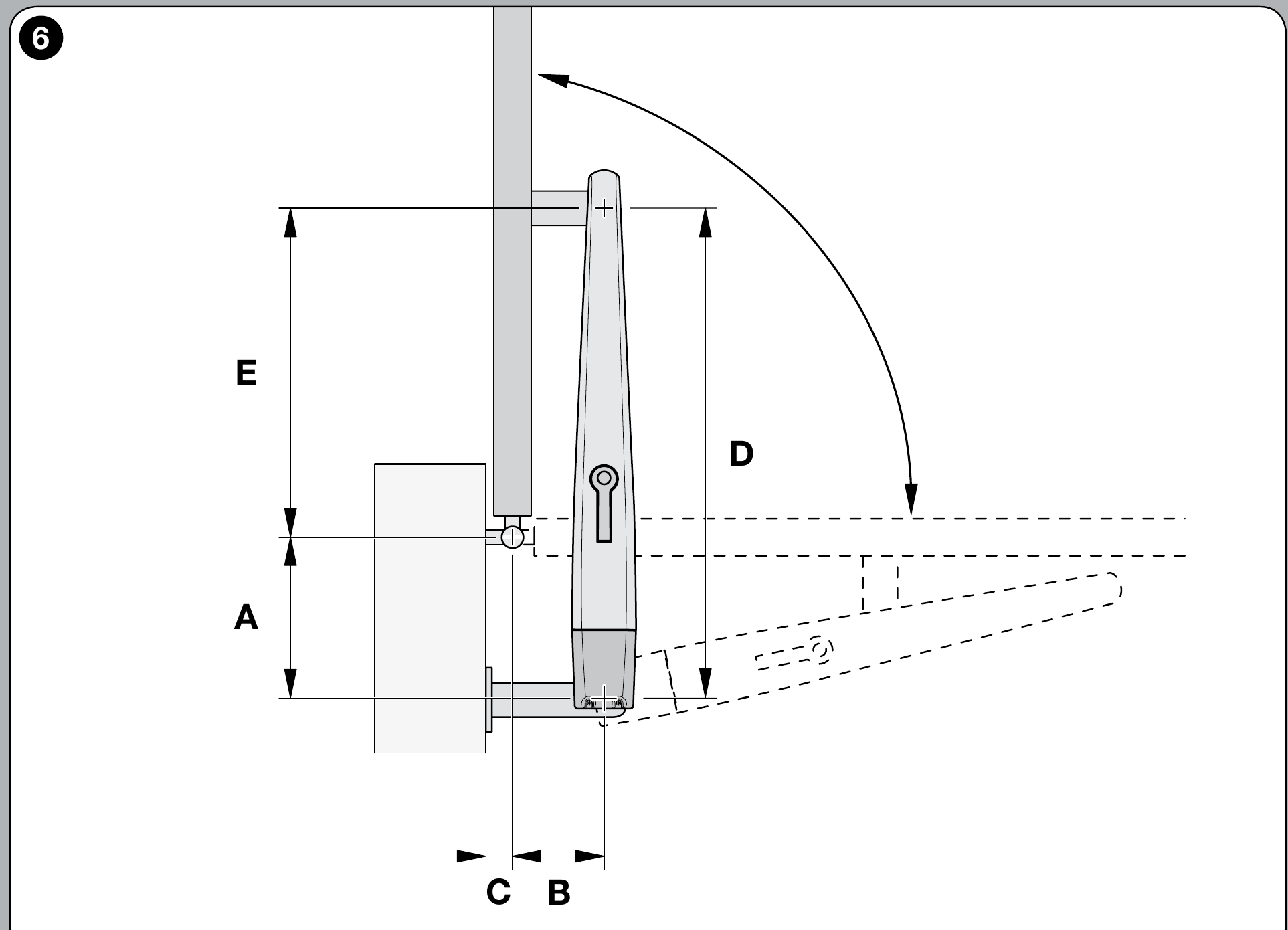

Galinio laikiklio tvirtinimas ir A/B/C grafikas
Stulpas ir laikikliai: Rekomenduojame naudoti tvirtą plieninį stulpą, kurio skerspjūvis 120 × 120 mm. Jei naudojamas 100 × 100 mm montuotojas turi atskirai įvertinti sienelės storį, tvirtinimą, pamatą, vyrių atitraukimą ir vėjo apkrovą. Vien skerspjūvis tvirtumo negarantuoja.

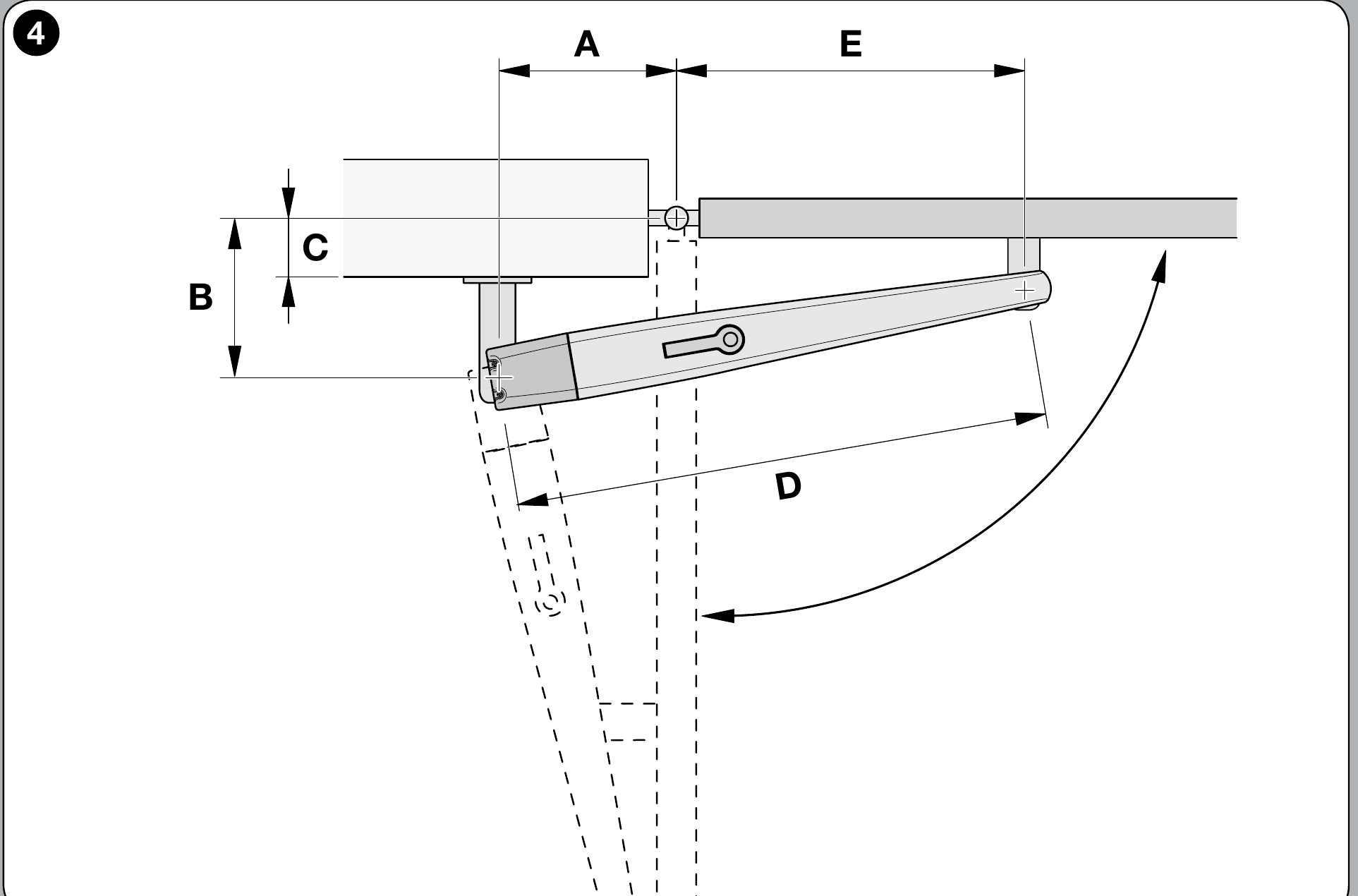

Išmatuokite vyrių atitraukimą C. Originaliame TO7024 grafike nuo C nubrėžkite horizontalią liniją ir nustatykite B reikšmę; susikirtimas su rekomenduojama r.i.l. linija nurodo kampą, o vertikali linija – A reikšmę. A ir B matmenys turėtų būti panašūs. B reikšmių žemiau t linijos NICE nerekomenduoja.
Jei stulpo profilio ar vyrių padėties nepakanka grafiko reikalavimams įvykdyti, galinį laikiklį reikia pritaikyti arba pagaminti tinkamą pailgintą laikiklį Toona 6–7 pavarai. Atidarant į išorę būtinas pailgintas galinis laikiklis. Matmenis parinkite pagal tikrus vartus ir prieš galutinai suvirindami patikrinkite visą judėjimo eigą.
Patikrinę geometriją, tvirtai sujunkite galinį laikiklį su montavimo plokšte ir stulpu. Stulpui skirtus tvirtinimo elementus parinkite pagal pagrindą. Priekinį laikiklį pritvirtinkite prie tvirtos varčios dalies; variklio kaiščiuose turi būti nedidelis laisvumas, kad jis neužstrigtų.
TO7024 modeliui atskirai galima įsigyti galinis laikiklis PMD1642.4610. Tai originalaus laikiklio atsarginė dalis; esant netipinei geometrijai reikalingą ilginimą reikia suprojektuoti atskirai.
Matmuo D = 1 070 mm. Nustatę A pagal grafiką, NICE lentelėje raskite E; priekinio ir galinio laikiklių aukščių skirtumas yra F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Prie galinio kaiščio NICE nurodo priveržti veržlę, o tada atlaisvinti per 1/10 apsisukimo, kad tarp dalių liktų minimalus laisvumas. Priekinį tvirtinimą priveržkite pagal gamintojo brėžinį.
Variklio laidai ir prijungimas

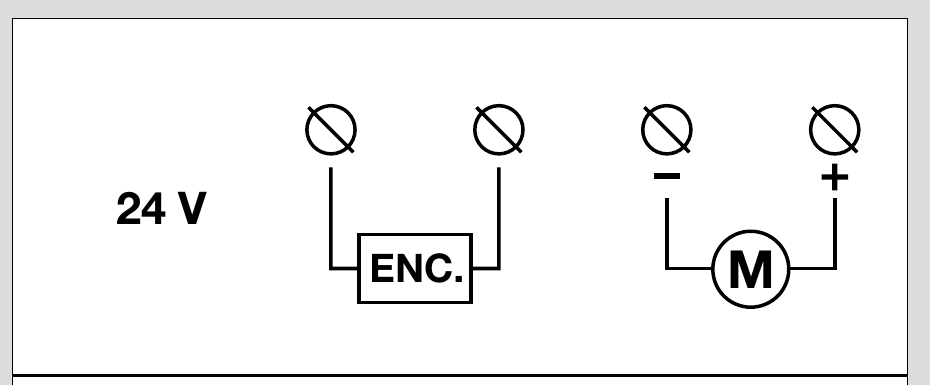

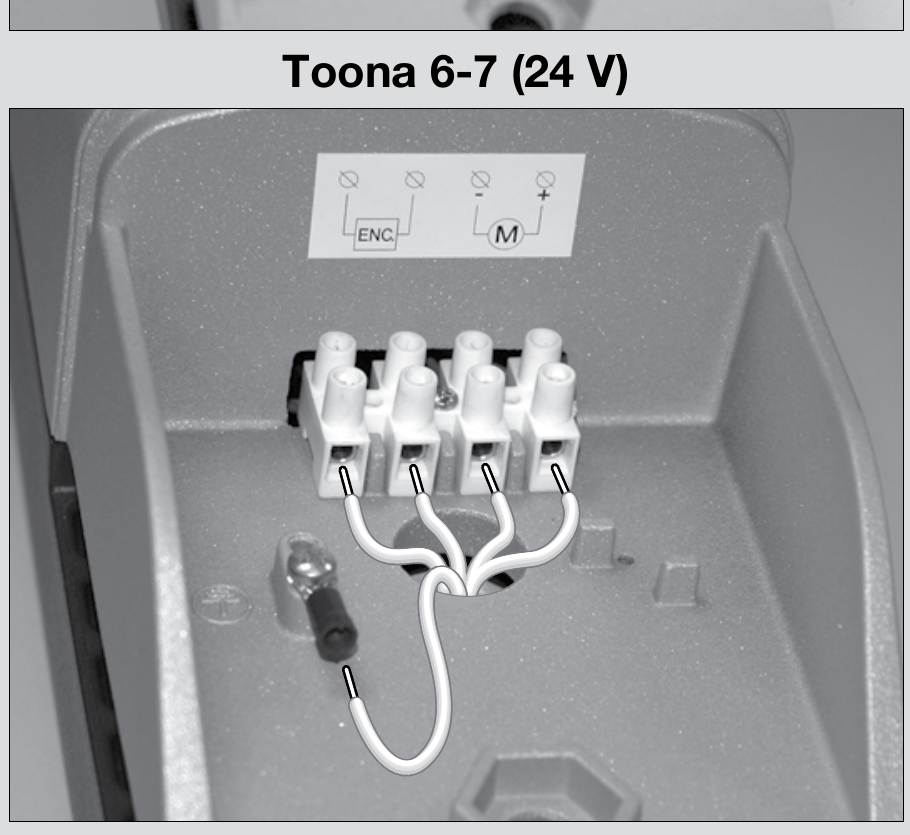

Prieš atidarydami dangtelį ir prijungdami laidus atjunkite maitinimą. Pavara turi atskirus gnybtus enkoderiui ir 24 V DC varikliui; nesupainiokite jų. Laidus ir apsauginį įžeminimą prijunkite pagal originalų NICE brėžinį ir faktiškai sumontuoto valdymo bloko instrukciją. Žymėjimas 24 V nurodo variklio įtampą, o ne automatiškai valdymo bloko maitinimo įtampą.
Atidarant į išorę, pagal NICE nurodymus keičiamas variklio maitinimo poliškumas. Taip pat turi būti tinkamai parinkta montavimo geometrija; vien laidų sukeitimo nepakanka. Judėjimo kryptį, sustojimo padėtis ir saugos įtaisus patikrinkite pagal sumontuotos valdymo plokštės instrukciją.
Vidiniai atidarymo ir uždarymo ribotuvai

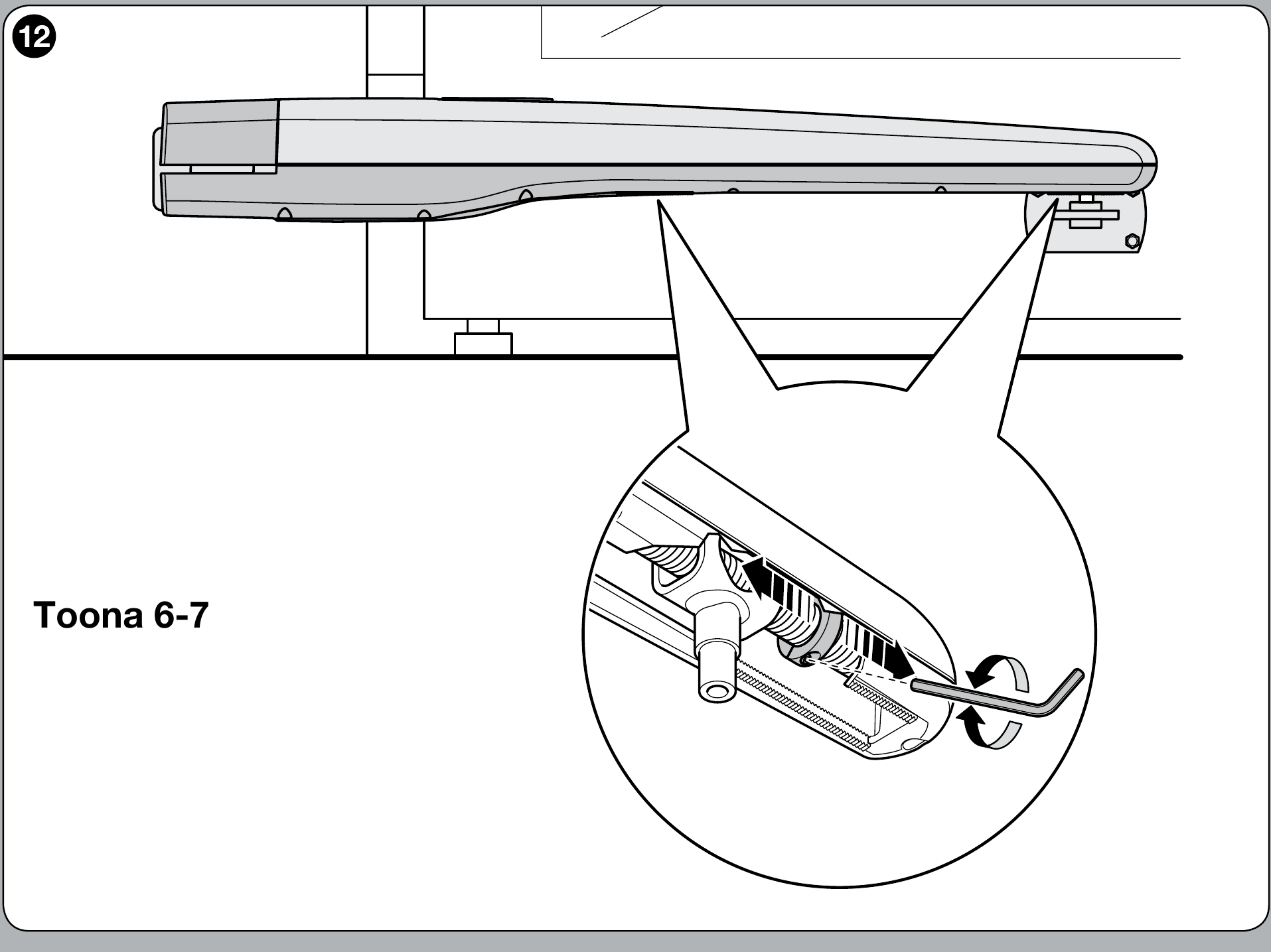

Serijoje Toona 6–7 mechaniniai ribotuvai nustatomi tiek atidarymo, tiek uždarymo padėčiai. Atblokuokite variklį, pastumkite vartų varčią taip, kad būtų pasiekiamas ribotuvo varžtas, jį atlaisvinkite, ranka nustatykite norimą atidarymo padėtį, pristumkite ribotuvą prie kaiščio ir priveržkite. Tą pačią procedūrą pakartokite norimoje uždarymo padėtyje, tada užblokuokite variklį. Galutines padėtis ir visų vartų saugą patikrinkite bandymų metu.
Bandymas prieš pradedant naudoti
Sumontavęs pavarą ir nustatęs ribotuvus, kvalifikuotas technikas turi išbandyti visus vartus, o ne vien patikrinti, ar variklis pradeda veikti. NICE nurodo, kad atblokavus pavarą reikia patikrinti, ar vartų varčia juda ranka, naudojant ne didesnę kaip 390 N.
- Patikrinkite, ar varčia sklandžiai juda ranka per visą eigą, ar tvirtai pritvirtinti laikikliai ir ar pavara saugiai atblokuojama.
- Pakartotinai duokite atidarymo, sustabdymo ir uždarymo komandas; patikrinkite judėjimo kryptį, sustojimą, ribotuvus, o jei yra dvi varčios – jų judėjimo eiliškumą pagal valdymo bloko instrukciją.
- Atskirai patikrinkite fotoelementus, saugos briaunas ir kitus sumontuotus apsaugos įtaisus. Technikas išmatuos veikimo jėgas pagal galiojančius reikalavimus; vartus galima naudoti tik sėkmingai atlikus bandymą.
TO7024 montavimo pavyzdžiai
Galinio laikiklio sutrumpinimas nustačius montavimo matmenis
Galinio laikiklio privirinimas prie montavimo plokštės

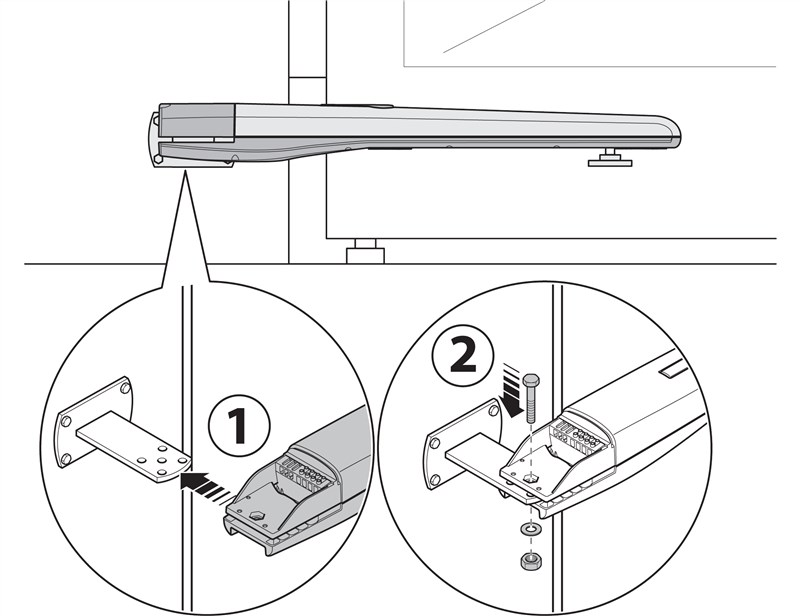

Pavaros tvirtinimas prie galinio laikiklio

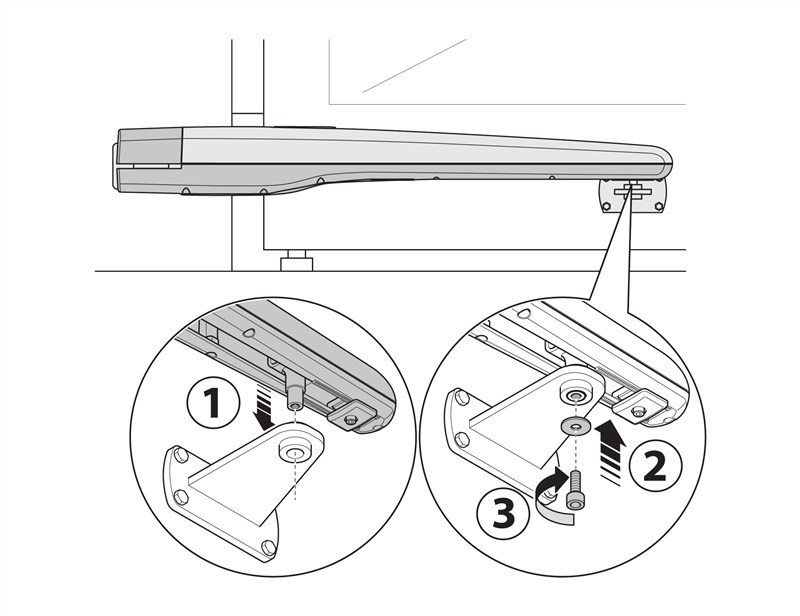

TO7024 tvirtinimas prie priekinio laikiklio

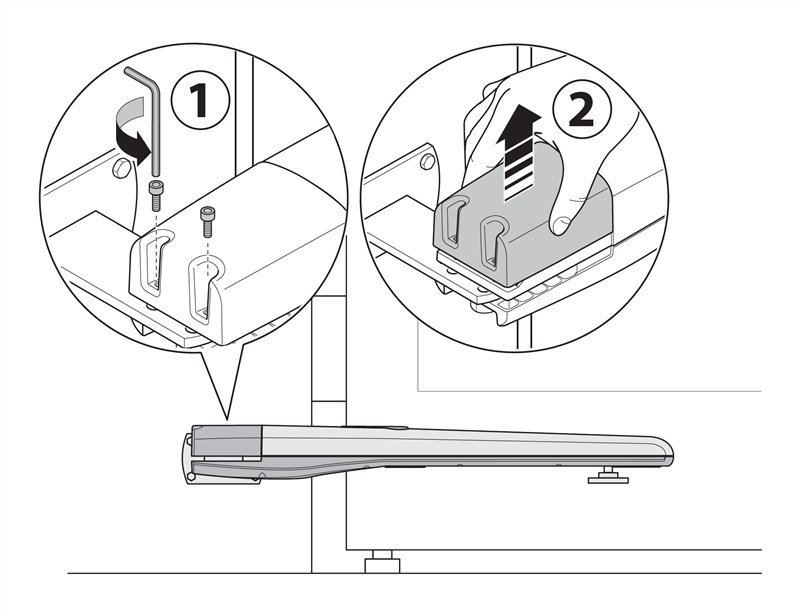

Pavaros dangtelio nuėmimas prieš įvedant kabelį

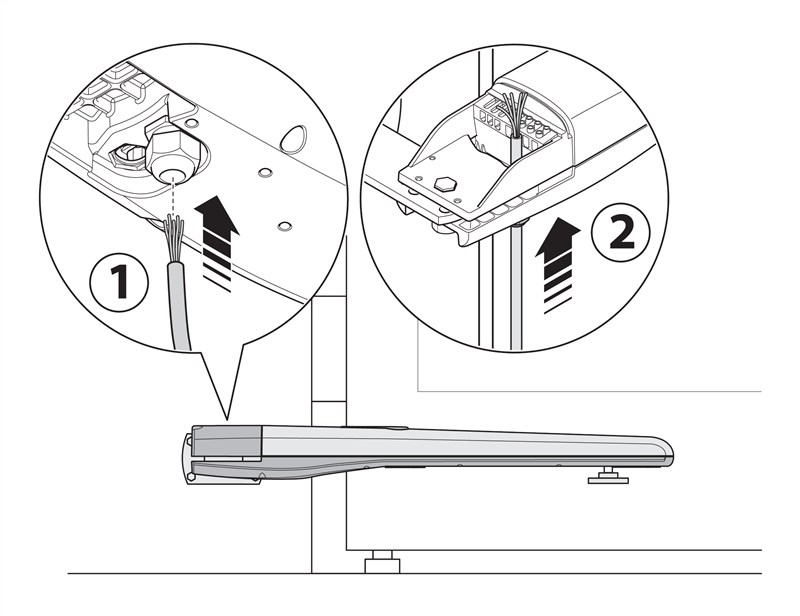

Kabelio įvedimas į pavarą

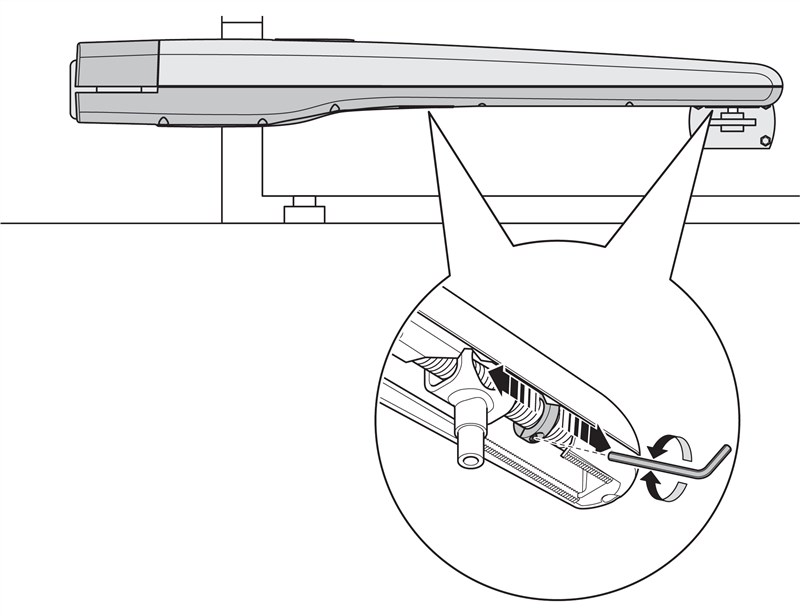

TO7024 vidinių ribotuvų nustatymo pavyzdys
Rankinis pavaros atblokavimas

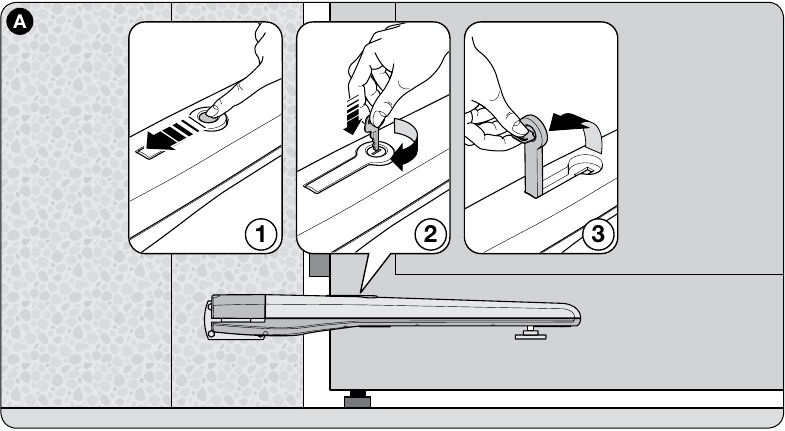

Pavarą atblokuokite arba užblokuokite tik tada, kai varčia nejuda. Jei sumontuota elektrinė spyna, pirmiausia ją atrakinkite. Gedimo atveju atjunkite maitinimą.
- Pastumkite atblokavimo spynos dangtelį.
- Įkiškite komplekte esantį raktą ir pasukite jį pagal laikrodžio rodyklę.
- Pakelkite svirtelę ir ranka pastumkite vartų varčią. Norėdami vėl užblokuoti pavarą, nuleiskite svirtelę, pasukite raktą atgal, ištraukite jį ir uždarykite dangtelį.
Patikra ir techninė priežiūra
Techninę priežiūrą ne rečiau kaip kas 6 mėnesius turi atlikti kvalifikuotas technikas. Atjungęs maitinimą, jis patikrins tvirtinimus, koroziją, nusidėvėjimą, sriegines jungtis ir sraigto bei veržlės tepimą. Įjungęs maitinimą, patikrins judėjimą, atblokavimą ir visus saugos įtaisus.
NICE Toona serijos pavarų montavimo nuotraukos
Nuotraukose parodyti skirtingi Toona pavarų montavimo variantai. TO7024 montavimo matmenis ir prijungimą apibrėžia aukščiau pateikti NICE modelio brėžiniai; gnybtų jungties nuotrauka skirta tik orientacijai.
NICE Toona pavara ant varstomųjų vartų su lentelių užpildu
NICE Toona pavaros tvirtinimas prie plieninio stulpelio
Varstomieji vartai su Toona pavara ir atskira valdymo dėže
NICE Toona pavara ant žaliųjų varstomųjų vartų
Dvivėriai vartai su dviem NICE Toona pavaromis
NICE Toona 24 V pavaros gnybtų bloko iliustracinė nuotrauka
NICE Toona serijos pavarų ilgių palyginimas
Rankiniu būdu atblokuota NICE Toona pavara
NICE Toona pavaros apatinės pusės vaizdas
Techninės savybės
| Parametras | Vertė |
|---|---|
| Modelis | TO7024 |
| Variklio įtampa | 24 V DC |
| Didžiausia / vardinė srovė | 5 A / 2,5 A |
| Didžiausia / vardinė vartojamoji galia | 120 W / 60 W |
| Eiga | 584 mm |
| Greitis be apkrovos | 0,013 m/s |
| Didžiausia / vardinė jėga | 2 700 N / 1 400 N |
| Ciklų per valandą, esant vardinei jėgai | 41 |
| Apsaugos laipsnis | IP44 |
| Darbinė temperatūra | −20–+50 °C |
| Izoliacijos klasė | F |
| Apytikslis tarnavimo laikas | 80 000–250 000 ciklų, priklausomai nuo apkrovos |
| Matmenys I × P × A | 1 200 × 128 × 150 mm |
| Variklio svoris | 15 kg |
