NICE TITAN TTN3724HS – atskira pavara varstomiems vartams, skirta iki 3,7 m / 450 kg vartų sąvarai
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
327,21 € su PVM
| Svoris |
|---|
| 12 kg |
Produkto aprašymas NICE TITAN TTN3724HS – atskira pavara varstomiems vartams, skirta iki 3,7 m / 450 kg vartų sąvarai
Dėmesio!
Na varstomųjų vartų pavarą NICE Titan TTN3724HS su valdymo bloko versija R30 (MC824HR30) atsarginiam maitinimo šaltiniui prijungti PS124 arba PS324 būtina naudoti kabelio reduktorių CABLA11.

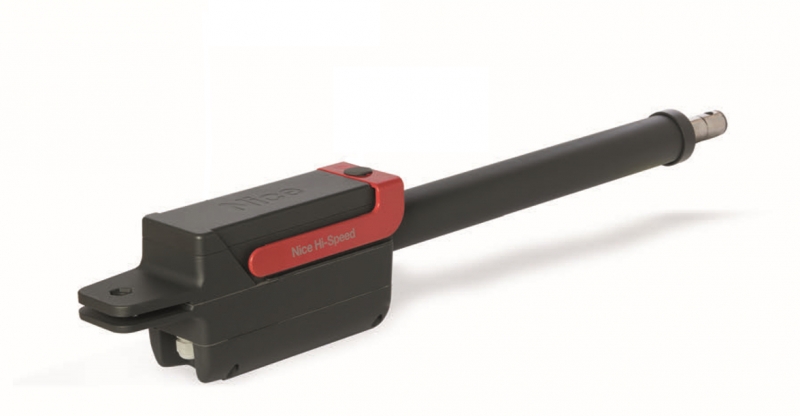

NICE TITAN TTN3724HS yra atskira greita linijinė pavara, skirta vienam vartų sąvarui. Variklis turi 24 V DC ir magnetinį enkoderį; valdymo bloko komplekte nėra. Jungiamas prie NICE MC824HR30. Dvivėriams vartams reikia dviejų variklių ir vieno tinkamai prijungto valdymo bloko.
Tai negrįžtamoji pavara su patogiu atrakinimu raktu viršutinėje dalyje. 90° kampu atidaroma apytiksliai per maždaug 12 sekundžių įprastomis montavimo sąlygomis, neįskaičiuojant įsibėgėjimo ir sulėtėjimo; tikrasis laikas priklauso nuo montavimo matmenų, nustatymų ir apkrovos. 3,7 m ir 450 kg ribos vertinamos kartu pagal naudojimo grafiką.

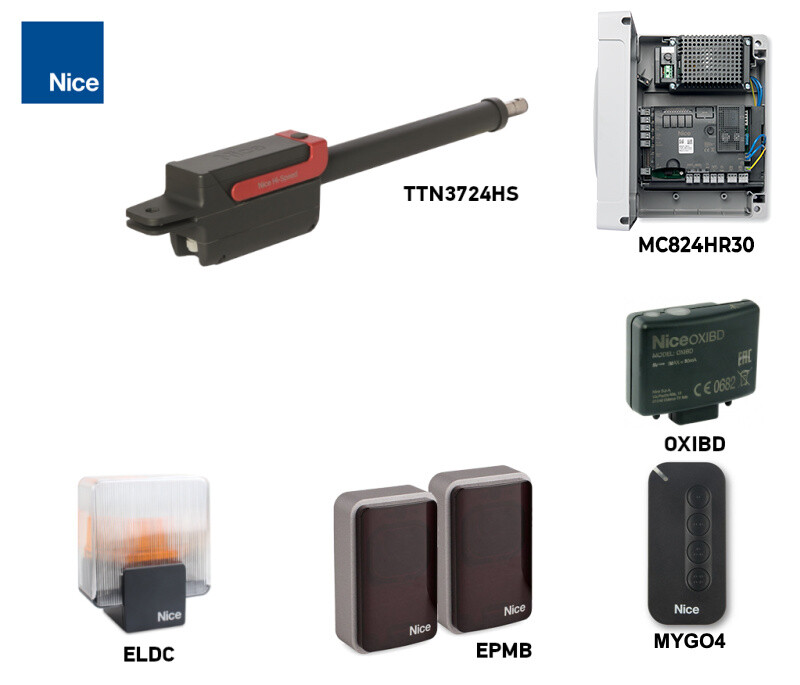

Valdymo blokas ir suderinami priedai
Magnetinis enkoderis padeda valdymo blokui sekti vartų sąvaro padėtį ir aptikti kliūtis. Automatinį padėčių nuskaitymą, sulėtinimą abiem kryptimis, valdymą trimis mygtukais ir jėgos nustatymą užtikrina MC824HR30 su MCA1R30 plokšte. Valdymo blokas naudoja dvigubą kliūčių aptikimo technologiją. Saugumą reikia patikrinti prie visų vartų.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Valdo vieną arba du TTN3724HS variklius ir jų magnetinius enkoderius. | |
| Fotobieriai | Apsauga pravažiuojant. BlueBUS – priedų prijungimo prie valdymo bloko jungtis, o ne variklio maitinimo kabelis. | |
| Įspėjamoji lemputė | Judėjimo signalizavimas iš FLASH išvesties. | |
| Imtuvas ir valdiklis | Į valdymo bloką įstatomas imtuvas ir suderinamas siųstuvas; atskiro variklio komplekte jų nėra. | |
| Elektrinė spyna | Papildomas sąvaro užrakinimas pagal vartų mechaniką; vertikalus arba horizontalus variantas. |
|
| Atsarginis maitinimas | Veikimas dingus elektrai; rinkitės pagal jungtį ir valdymo bloko versiją. | |
| Saulės energijos komplektas | Alternatyvus maitinimas parenkamas įvertinus energijos sąnaudas, ciklų skaičių ir saulės apšvietimo sąlygas. |
TTN3724HS naudokite su MC824H valdymo bloku, skirtu jo enkoderiui. MC824L arba kito tipo enkoderiui skirtas valdymo blokas nėra šio valdymo bloko pakaitalas.

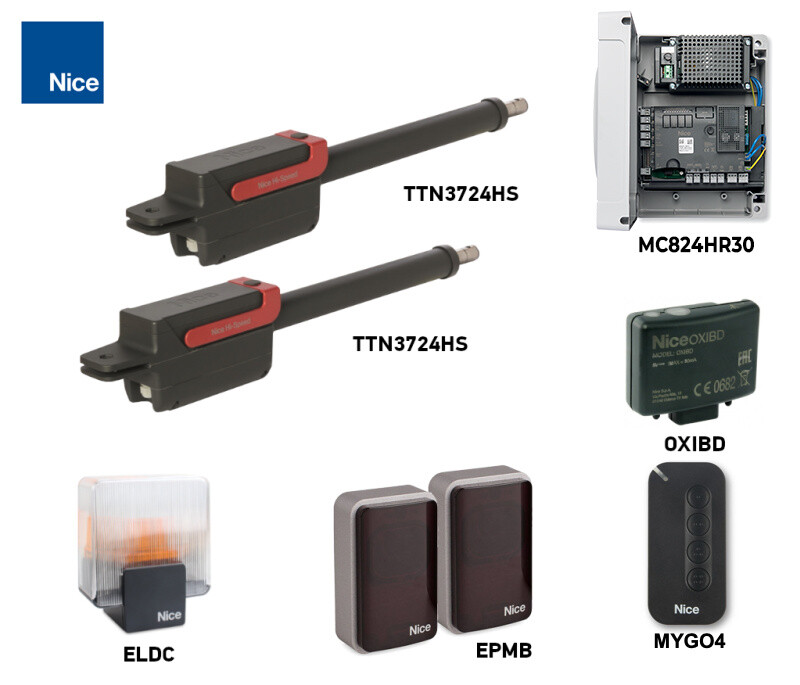

Vieno arba dviejų sąvarų komplektai
Visuose nurodytuose TITAN komplektuose yra MC824HR30 valdymo blokas, OXIBD imtuvas ir MYGO4 valdiklis. Komplektuose su fotobieriais papildomai yra EPMB; komplektuose su priedais taip pat yra ELDC įspėjamoji lemputė. Ribos visada taikomos vienam sąvarui ir vienam varikliui.
| Vienas sąvaras | Atskiras variklis | Du sąvarai |
|---|---|---|
| Bazinis komplektas Su fotobieriais Su priedais  Vienas variklis + valdymo blokas. | TITAN TTN3724HS Šis gaminys. Be centrinio valdymo bloko, fotoelementų ir nuotolinio valdymo. | Pagrindinis komplektas Su fotoelementais Su priedais  Du varikliai + vienas centrinis valdymo blokas. |
Kas įeina į atskiro pavaros mechanizmo komplektą
Pakuotėje yra vienas TTN3724HS variklis, priekinis ir galinis montavimo laikikliai bei atrakinimo raktai. Valdymo blokas, imtuvas, nuotolinio valdymo pulteliai, fotoelementai, įspėjamoji lemputė ir atsarginė baterija pasirenkami atskirai arba įsigyjami atitinkamame komplekte. Tvirtinimo būdas prie laikančiojo pagrindo turi atitikti konkrečius vartus.
Vartų sąvaros ilgis, svoris ir tinkamumas
Renkantis variklį reikia žinoti sąvaros ilgį ir svorį, pasipriešinimą judėjimui, vyrių padėtį ir vėjo poveikį. Sąvara turi būti tvirta, tinkamai pakabinta ir rankomis sklandžiai judėti per visą eigą.

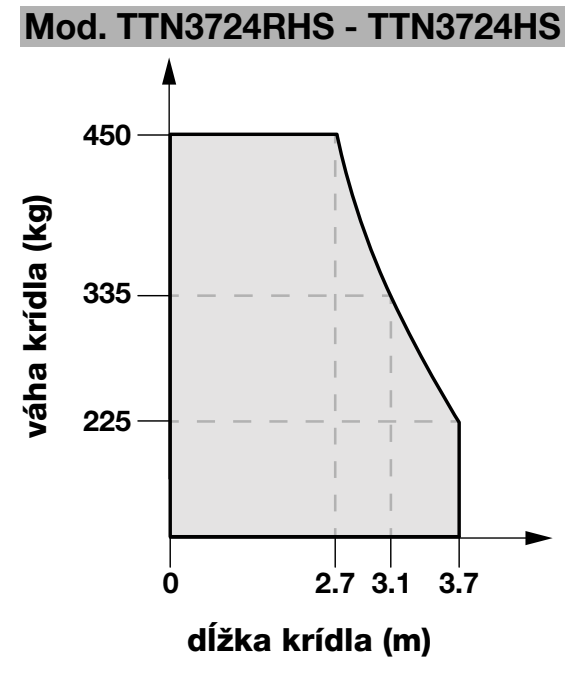

| Vienos sąvaros ilgis | Svoris pagal grafiką |
|---|---|
| Iki 2,7 m | Ne daugiau kaip 450 kg |
| 3,1 m | Maždaug 335 kg |
| 3,7 m | Ne daugiau kaip 225 kg |
Tarp nurodytų taškų leistinas svoris nustatomas pagal grafiko kreivę. Todėl variklis nėra skirtas 3,7 m ilgio ir 450 kg svorio sąvarai. Pilna vartų užpildo plokštuma, vėjas ar didesnis pasipriešinimas judėjimui gali lemti, kad reikės kitos komplektacijos, net jei svoris mažesnis.
Variklio montavimas ir laikiklių tvirtinimas
Montavimą, prijungimą ir paleidimą patikėkite kvalifikuotam montuotojui. Prieš pradėdami darbus atjunkite visus maitinimo šaltinius, įskaitant bateriją. Variklis ir priekinis laikiklis neturi remtis į silpną vartų užpildą; tvirtinimas turi perduoti jėgas laikančiajai konstrukcijai.
A/B matmenys, tarpas ir atramos
| Sąlyga | Ko laikytis |
|---|---|

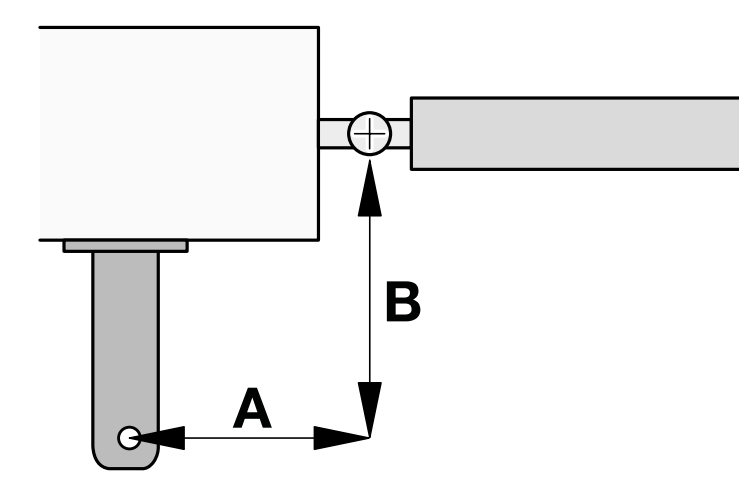

| 110° geometrija | Nurodyta TTN3724HS A = 180 mm ir B = 180 mm. A/B – matmenys pagal brėžinį, o ne stulpelio skerspjūvio matmenys. |
| Tvirtinimas | Galinis laikiklis tvirtinamas prie tvirto pagrindo, o priekinis – prie laikančiojo vartų sąvaros rėmo. Variklis turi būti išlygintas horizontaliai, o kaiščiai – laisvai suktis. |
| Eiga | 510 mm; montavimo ilgis L – nuo 860 iki 1 370 mm, priklausomai nuo stūmoklio padėties. Patikrinkite visą eigą, kad dėl geometrijos variklis nebūtų verčiamas veikti už savo eigos ribų. |
| Aukštis montuojant žemai | Mažiausiai 110 mm virš žemės. Palikite vietos prieigai, atrakinimui ir apsaugai nuo vandens bei nešvarumų. |
| Atramos | Tvirtas mechaninis vartų sustabdymas atidarytoje ir uždarytoje padėtyje. Padėčių įrašymas nepakeičia tinkamos mechanikos ir tvirtų atramų. |
| Tarpas | Patikrinkite visą variklio ir sąvaros judėjimo trajektoriją, galimybę atidaryti dangtelį ir prieigą prie atrakinimo rakto. |
Laikiklių montavimo eiga

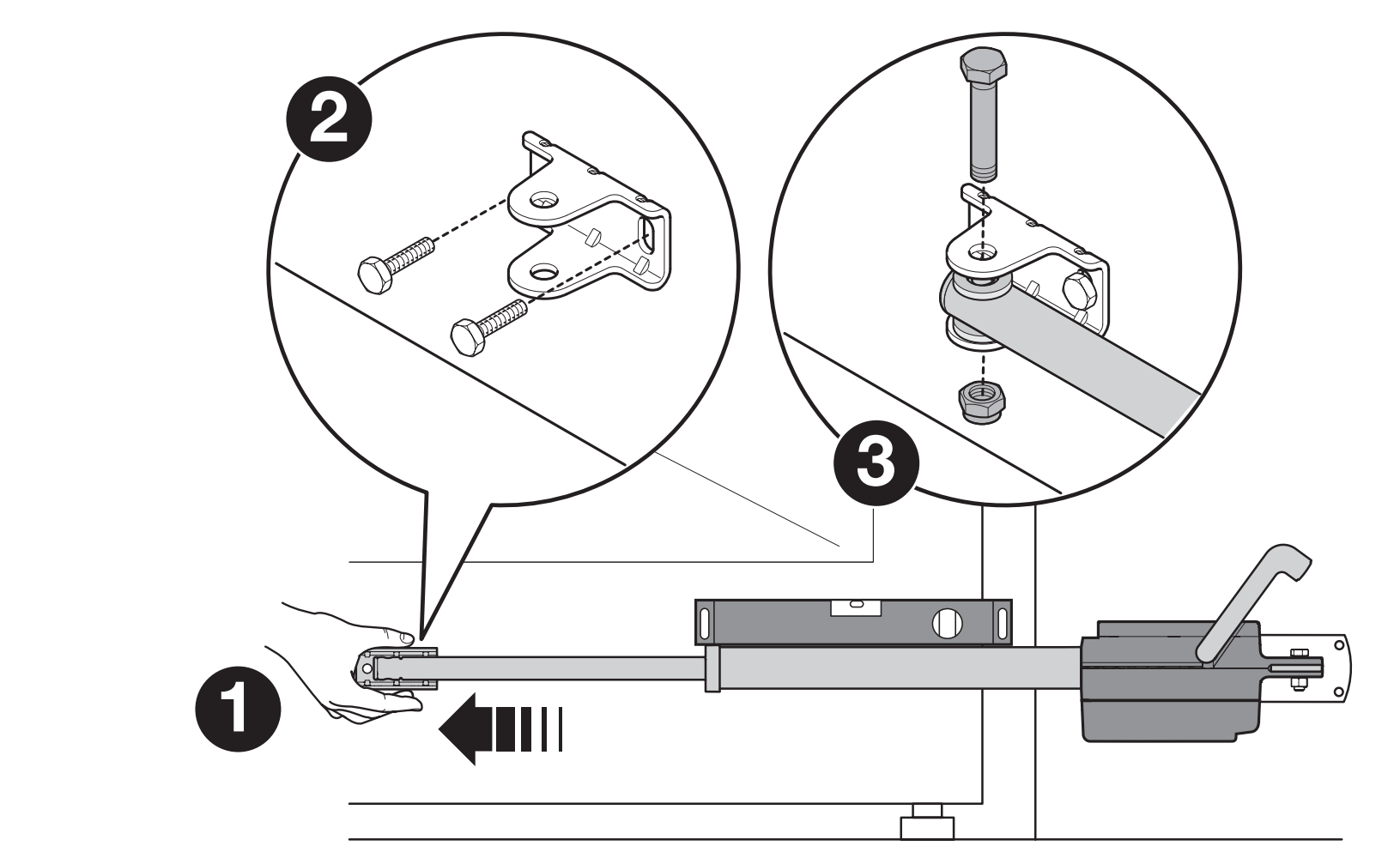

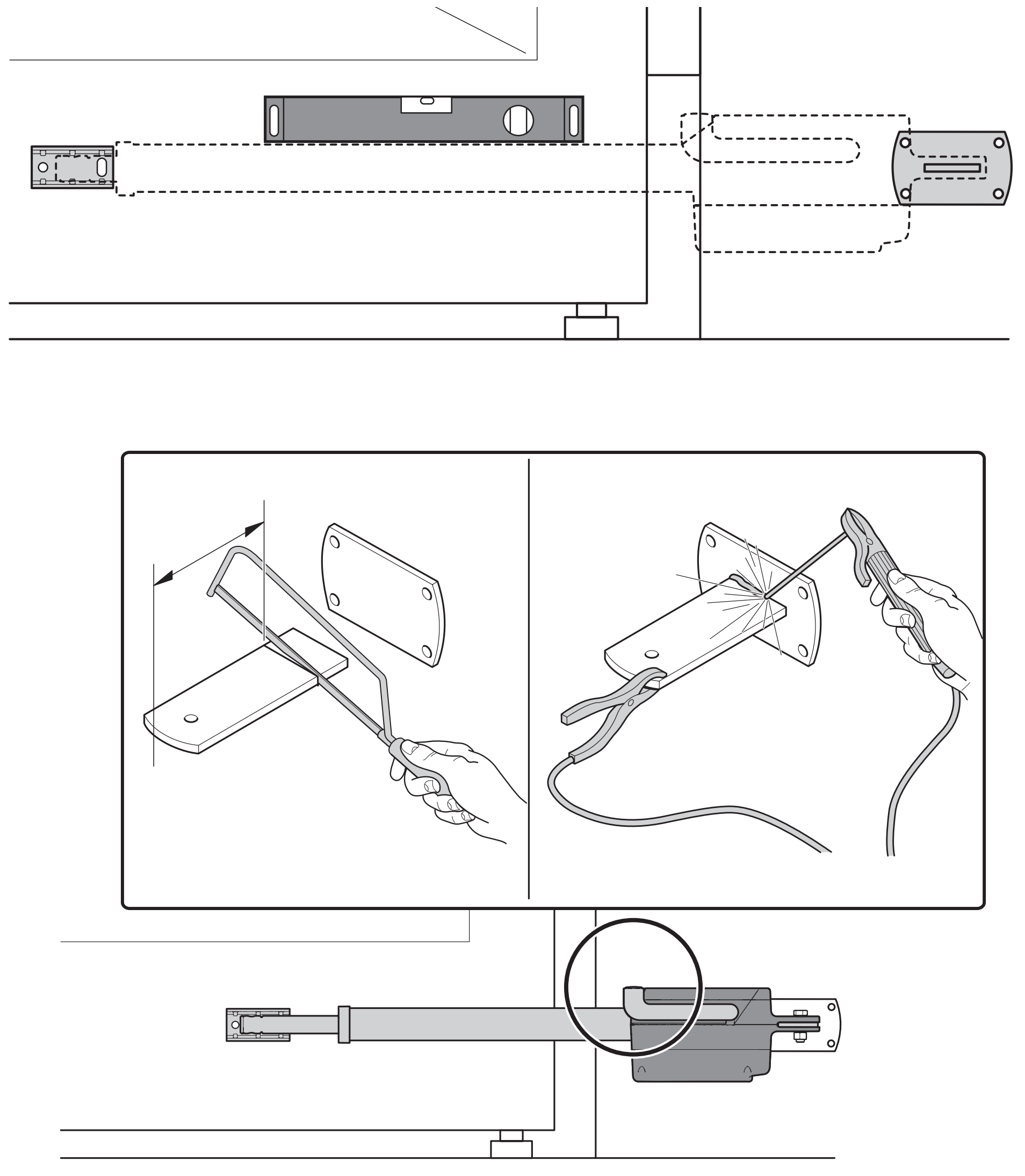

- Pagal geometriją ir pageidaujamą atidarymo kampą nustatykite priekinio ir galinio laikiklių vietas. Pritvirtinkite galinį laikiklį, patikrinkite horizontalų išlyginimą ir ant jo pakabinkite variklį.
- Atrakinkite variklį raktu. Visiškai ištraukite stūmoklį, o priekinį laikiklį ant sąvaros laikinai pritvirtinkite pagal montavimo brėžinį.
- Išlyginkite variklį, prijunkite stūmoklį prie priekinio laikiklio ir užfiksuokite kaištį. Rankomis perkelkite sąvarą per visą eigą ir patikrinkite, ar ji pasiekia atidarymo atramą neužsikirsdama.
- Atjunkite stūmoklį nuo priekinio laikiklio, galutinai pritvirtinkite laikiklį ir vėl prijunkite variklį. Suvirinant variklis neturi būti prijungtas prie maitinimo, jį būtina saugoti nuo suvirinimo srovės ir karščio.
- Patikrinkite kaiščius, tvirtinimą ir visą rankinio judėjimo eigą. Prieš įrašydami padėtis, perkelkite sąvarą maždaug į eigos vidurį ir užblokuokite variklį.
Variklio ir magnetinio enkoderio prijungimas
Variklis veikia naudodamas 24 V DC įtampą ir nejungiamas tiesiogiai prie 230 V. Tinklo maitinimas jungiamas prie valdymo bloko. Ant variklio yra du gnybtai MOTOR ir du ENCODER; apsauginis laidininkas jungiamas prie atskiros įžeminimo auselės.
| Laidas | Prijungimas ir ilgis |
|---|---|

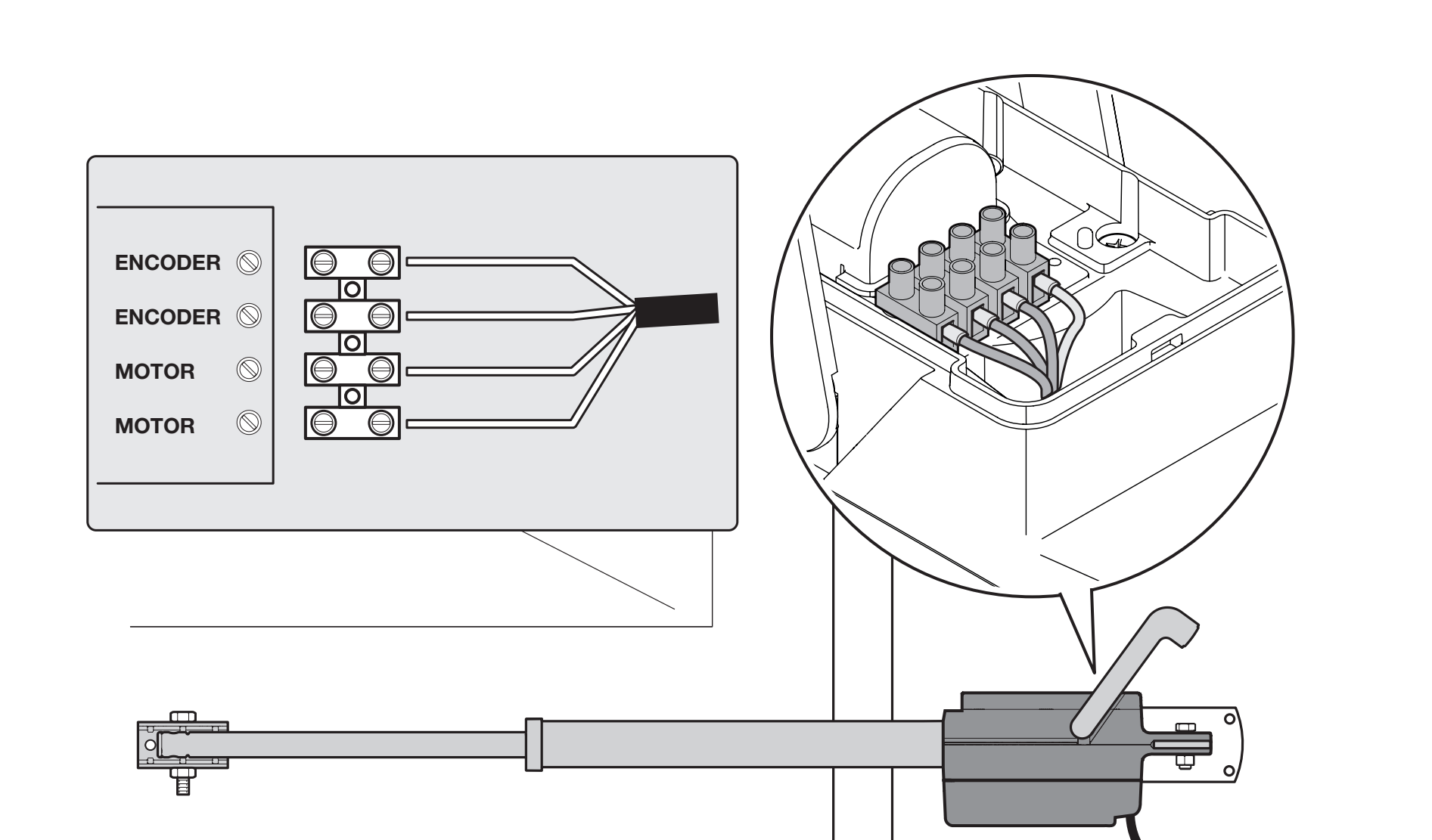

| Variklis | 3 × 1,5 mm², ne daugiau kaip 10 m: du variklio laidai ir PE. MOTOR jungiamas prie atitinkamo centrinio valdymo bloko M1 arba M2 išėjimo. |
| Enkoderis | 2 × 1 mm², ne daugiau kaip 10 m. ENCODER jungiamas prie atitinkamo to paties variklio ENC įėjimo. ENC poliškumo laikytis nereikia. |
| Bendras kabelis | Variklio ir enkoderio laidus galima pakeisti vienu 5 × 1,5 mm² nurodyto ilgio kabeliu. Apsauginis laidininkas ir toliau naudojamas tik PE jungčiai. |
| Viena sąvara | Prijunkite variklį prie M2 o jo enkoderį – prie atitinkamo 2-ojo variklio ENC įėjimo. M1 lieka laisvas. |
| Dvi sąvaros | M1 ir M2 turi būti teisingai susieti su enkoderiais, o judėjimo seka turi atitikti sąvarų persidengimą. |
- Išjungę maitinimą nuimkite variklio dangtelį ir atlaisvinkite kabelio įvorę.
- Prakiškite kabelį, prijunkite MOTOR ir ENCODER gnybtus pagal brėžinį, o PE laidą prijunkite prie įžeminimo auselės. Nesupainiokite variklio laidų su enkoderio laidais.
- Priveržkite kabelio įvorę, patikrinkite įtempimo sumažinimą ir sandariklį, tada uždėkite dangtelį. Judant varikliui kabelis turi turėti pakankamai laisvumo ir niekur neužkliūti.
- Prieš įrašydami eigą, MC824HR30 patikrinkite atitinkamus M/ENC gnybtus ir pasirinkite tikslų variklio modelį.
Variklio gnybtai neturi pastovaus +/− poliškumo: centrinis valdymo blokas keičia poliškumą pagal judėjimo kryptį. Jei variklis juda priešinga kryptimi, atjungę maitinimo šaltinius patikrinkite variklio laidų porą; PE nekeičiamas. Visą plokštės orientavimo informaciją ir schemą rasite MC824HR30 prijungimo schemoje.
Priedų prijungimas ir jų poliškumas
Priedai jungiami prie MC824HR30. TITAN variklio kabelis nėra BlueBUS kabelis. Jungdami pagalbinį maitinimą vadovaukitės STOP ir SbS žymomis bei toliau pateikta detale.

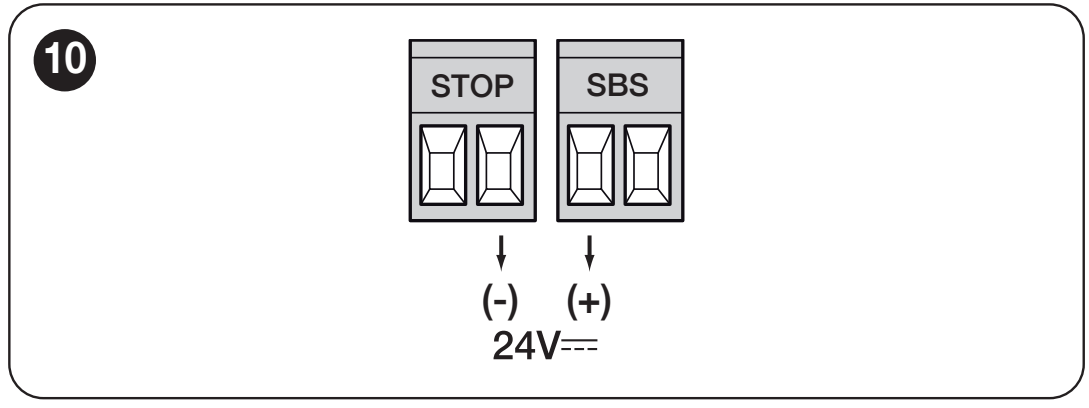

| Jungtis | Poliškumas ir elektriniai duomenys |
|---|---|
| Pagalbinis maitinimas | + kairysis SbS poros gnybtas; − dešinysis STOP poros gnybtas kai žymos išdėstytos kaip brėžinyje. 24 V DC, −30 % / +50 %, daugiausia 200 mA. Įtampa išlieka ir budėjimo režimu. |
| BlueBUS / NICE EPMB | Lygiagretusis jungimas dviem laidais, be poliškumo. 2 × 0,5 mm² iki 20 m; esant 20–40 m – 2 × 1 mm². Nustatykite fotoelementų adresus ir pakartokite įrenginių įsiminimą. |
| SbS, OPEN, CLOSE | Beįtampos NO perjungimo kontaktai. Be +/−, neprijunkite išorinės įtampos. |
| STOP | NO, NC arba 8,2 kΩ, atsižvelgiant į prijungtą apsauginį įtaisą. Įvesties tipas nustatomas įsiminimo metu; kontaktas neturi poliškumo. |
| FLASH / NICE ELDC | Įspėjamosios lempos išėjimas 12 V DC, daugiausia 21 W. Naudokite ELDC įvestį ir prijungimo būdą, numatytą atitinkamam maitinimui; neperkelkite pagalbinio SbS/STOP išėjimo poliškumo į šią vietą. |
| ELS / elektrinė spyna | 12 V AC, daugiausia 15 VA; be +/−. PLA10 arba PLA11 pasirinkite pagal mechaninę spynos padėtį. |
Kitų įvesčių ir išvesčių prijungimo schemą rasite išsamioje MC824HR30 gnybtų lentelėje. Neapeikite apsaugos įtaisų vien tam, kad vartai pradėtų veikti.
Pirmasis paleidimas su MC824HR30
Prieš įjungiant turi būti sumontuoti laikikliai ir atramos, nutiesti variklio bei enkoderio laidai ir įrengti saugos įtaisai. Kol įsimenami judesiai, visą vartų zoną laikykite laisvą.
| Eilės tvarka | Veiksmai valdymo bloke |
|---|---|
| 1. Prijungimo patikra | Patikrinkite variklį ir jo ENC, apsauginius laidus, fotob elementus bei STOP. Kai yra viena varčia, naudojamas M2. |
| 2. Variklio pasirinkimas | Pasirinkite tikslų tipą TTN3724HS Motor Type parinkikliu pagal lentelę ir originalų parinkiklio paveikslėlį. Pasirinkite prieš įsimindami galines padėtis. |
| 3. Įrenginių įsiminimas | Įsiminkite prijungtus BlueBUS ir STOP įrenginius pagal MC824HR30 pirmojo paleidimo instrukciją. Pakartokite įsiminimą, kai įrenginių pridedama arba pašalinama. |
| 4. Padėčių įsiminimas | Atblokuokite, nustatykite varčias į tinkamą pradinę padėtį ir užblokuokite. Naudokite padėčių įsiminimo procedūrą pasirinktam režimui. Jei kryptis ar įsiminimo tvarka neteisinga, nedelsdami sustabdykite procedūrą. |
| 5. Sistemos patikra | Patikrinkite, ar vartai visiškai atsidaro ir užsidaro, ar varčios persidengia tinkama tvarka, ar veikia sulėtinimas ir visi apsauginiai įtaisai. Tik tada perduokite vartus naudotojui. |
Programavimas ir nuotolinis valdymas
TITAN TTN3724HS neturi atskirų nustatymo mygtukų. Nustatymai atliekami trimis MC824HR30 mygtukais: OPEN, STOP/SET ir CLOSE. Automatinis uždarymas, pauzė, jėga, greitis, sulėtinimas ir varčių vėlinimas nustatomi valdymo bloke pagal konkrečių vartų poreikius.
| Nustatymas | Procedūra |
|---|---|
| I ir II lygiai | Išsamios MC824HR30 programavimo lentelės pateikia diapazonus, LED indikacijų reikšmes ir gamyklinius nustatymus. |
| Jėga ir sulėtinimas | Jėgos pakeitimas nepakeičia stringančių vartų remonto. Pakeitę nustatymus, pakartokite veikimo ir saugos patikrą. |
| Nuotolinio valdymo pultai NICE MYGO4 | Suporuojami imtuve NICE OXIBD pagal radijo valdymo instrukciją. Siųstuvo įsiminimas atliekamas atskirai nuo eigos įsiminimo. |
| Ištrynimas arba atstata | Vadovaukitės konkretaus valdymo bloko arba imtuvo instrukcija. Plokštės atstata ir radijo atminties ištrynimas yra skirtingi veiksmai. |
Veikimas nutrūkus elektros tiekimui
Jei nėra akumuliatoriaus, vartus atblokuokite raktu. Automatiniam esamo valdymo bloko atsarginiam maitinimui naudokite NICE PSS324. Akumuliatorių prijunkite prie numatytos valdymo bloko jungties tik baigę montuoti, įsiminti ir patikrinti sistemą; variklis su akumuliatoriumi neparduodamas.
Naudojant NICE PS124 arba senesnę PS324 kartu su MC824HR30 reikalingas adapteris NICE CABLA11 o plokštėje turi būti išjungtas budėjimo režimas (I lygis, L4 = OFF). Vien adapterio be tinkamų nustatymų nepakanka. Išsamesnė informacija pateikta MC824HR30 atsarginio maitinimo prijungimo schemoje.
Saulės energijos maitinimas SOLEMYO
NICE SOLEMYO SYKCE30 leidžia tinkamą sistemą maitinti neprijungus prie elektros tinklo, įvertinus kasdienį ciklų skaičių, priedų energijos sąnaudas ir saulės sąlygas. Naudojant SOLEMYO, reikia įjungti budėjimo režimą. Elektros tinklo ir saulės energijos maitinimo negalima prijungti vienu metu. Šis nustatymas skiriasi nuo PS124/PS324 naudojimo su CABLA11.
Trikčių šalinimas
| Požymis | Ką patikrinti |
|---|---|
| Variklis nejuda | Valdymo bloko maitinimą ir indikacijas, pavaros blokavimą, MOTOR maitinimo laidą ir atitinkamą ENC. Naudokite MC824HR30 diagnostika. |
| Mokantis juda priešinga kryptimi | Nutraukite mokymąsi. Atjungę visus maitinimo šaltinius patikrinkite variklio laidus ir pasirinktą modelį; apsauginis laidininkas lieka prijungtas prie PE. |
| Sustoja arba grįžta atgal | Pirmiausia rankiniu būdu patikrinkite mechaniką, geometriją ir atramas. Tada patikrinkite saugos įėjimus ir atitinkamą enkoderį. Jėgos didinimas nėra mechaninio pasipriešinimo sprendimas. |
| Vartų sąvaros persidengia netinkamai | M1/M2 priskyrimas, jų ENC ir atidarymo / uždarymo uždelsimas pagal persidengimą. Pakartokite reikiamą mokymosi procedūrą. |
| Mygtukas veikia, bet nuotolinio valdymo pultas – ne | Patikrinkite siųstuvą, bateriją ir radijo imtuvo atmintį pagal nuotolinio valdymo pultų susiejimo instrukciją. |
| Neveikia nutrūkus elektros tiekimui | Patikrinkite baterijos būklę ir prijungimą; naudojant PS124/PS324 – taip pat CABLA11 ir Stand-by OFF. Patikrinkite atsarginio maitinimo sąlygas. |
Rankinis atblokavimas ir užblokavimas

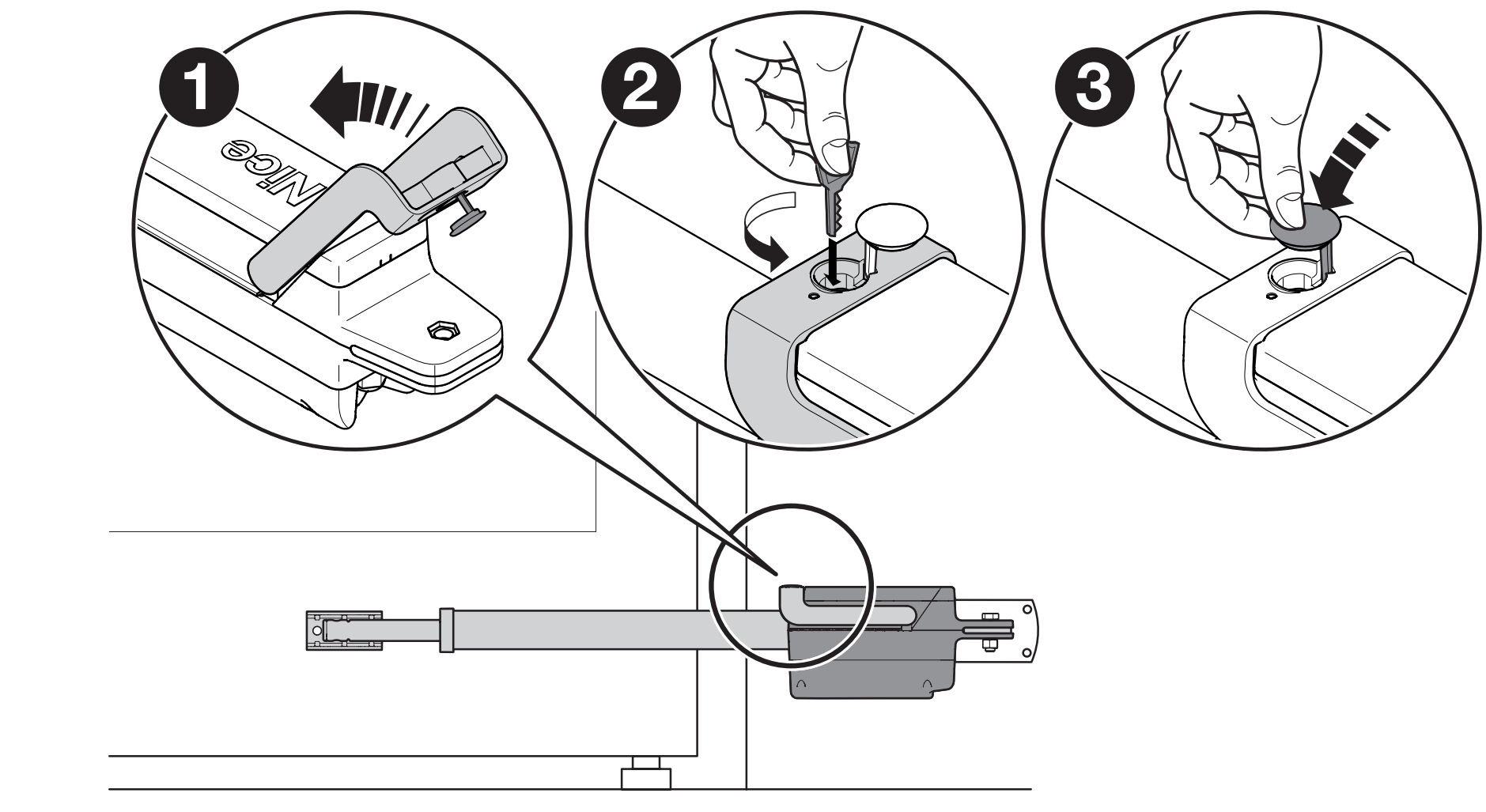

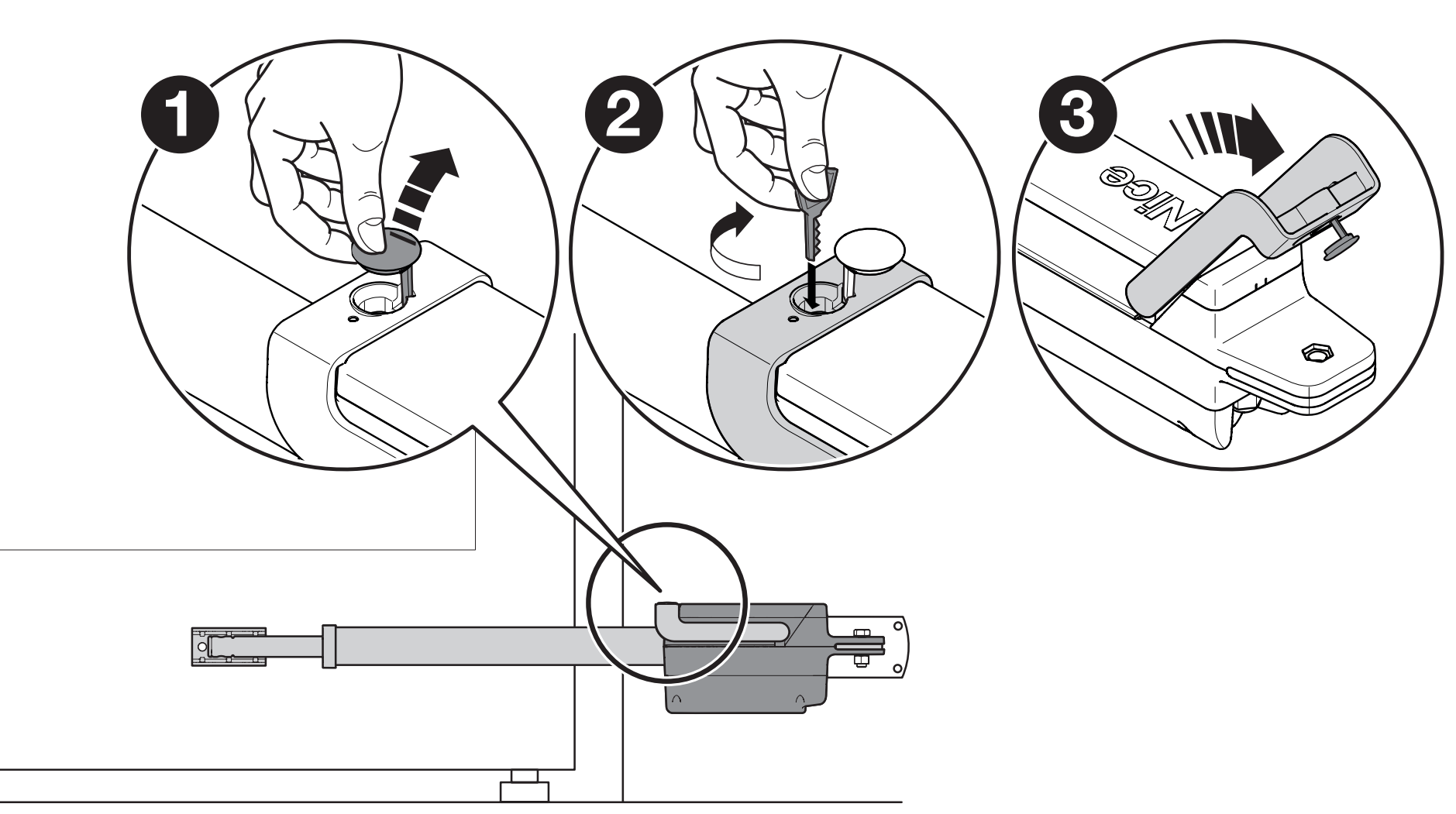

- Sustabdykite judėjimą ir apsaugokite sąvarą nuo savaiminio judėjimo. Atidenkite guminį atblokavimo dangtelį.
- Įkiškite raktą ir pasukite jį 90° pagal laikrodžio rodyklę. Dabar sąvarą galima atidaryti arba uždaryti rankiniu būdu.
- Prieš grąžindami automatinį veikimą, perkelkite sąvarą maždaug į eigos vidurį, pasukite raktą 90° prieš laikrodžio rodyklę ir uždenkite angą.
- Dvivėriams vartams kiekvieną variklį atblokuokite arba užblokuokite atskirai.
Saugos patikra ir perdavimas naudoti
- Atblokuotą sąvarą turi būti galima atidaryti ir uždaryti rankiniu būdu, naudojant ne didesnę kaip 390 N. Tai mechaninio judėjimo patikra, o ne leistina smūgio į žmogų jėga.
- Užblokuokite variklius ir patikrinkite atidarymą, uždarymą bei sustabdymą. Patikrinkite atramas, sąvarų persidengimą ir galinių padėčių pasiekimą.
- Atskirai patikrinkite fotoelementus, STOP, saugos briaunas ir kitas apsaugos priemones. Jei apsauga užtikrinama ribojant jėgą, montuotojas turi išmatuoti smūgio jėgas ir patikrinti visos sistemos saugą.
- Variklio jėgą nustato valdymo blokas; techninių duomenų lentelėje nurodyta didžiausia variklio jėga nėra saugi kontakto su žmogumi jėga.
- Vartus perduokite naudoti tik sėkmingai atlikę patikras ir instruktavę savininką apie valdymą, atblokavimą bei priežiūrą. Vaikams draudžiama žaisti su valdymo įtaisais arba vartų judėjimo zonoje.
Reguliari priežiūra
Patikrą atlikite ne rečiau kaip kas 6 mėnesius. Atjungę maitinimą patikrinkite, ar tvirtai pritvirtinti laikikliai ir varžtai, ar nėra korozijos, ar nenusidėvėję kaiščiai ir judančios dalys, taip pat patikrinkite kabelius, įvadus ir sandariklius. Pakeiskite pažeistas dalis; atkūrę maitinimą pakartokite visų vartų veikimo ir saugos patikras. Nedidinkite jėgos, kad kompensuotumėte nustatytą mechaninį gedimą.
TTN3724HS techniniai parametrai
| Parametras | Vertė |
|---|---|
| Tipas | Negrįžtamasis linijinis variklis su magnetiniu enkoderiu |
| Variklio maitinimas | 24 V DC |
| Valdymo blokas | MC824H; šiuo metu MC824HR30 atskirai |
| Didžiausias sąvaros ilgis / svoris | 3,7 m / 450 kg kaip atskiros didžiausios vertės pagal diagramą |
| Didžiausias stūmoklio greitis | 3,2 cm/s = 0,032 m/s |
| Eiga | 510 mm |
| Srovė be apkrovos | 1,5 A |
| Vardinė / didžiausia srovė | 2,5 A / 6 A |
| Vardinė / didžiausia galia | 60 W / 150 W |
| Vardinė / didžiausia jėga | 300 N / 2 200 N |
| Darbo ciklas | Gamintojo nurodytas nepertraukiamas ciklas; tinkamumas eksploatuoti priklauso nuo visų vartų ir valdymo sistemos |
| Apsaugos klasė | IP54 |
| Darbinė temperatūra | −20 iki +55 °C |
| Korpuso matmenys | 910 × 105 × 170 mm |
| Montavimo ilgis L | 860–1 370 mm, priklausomai nuo stūmoklio išstūmimo |
| Variklio svoris | 8 kg |

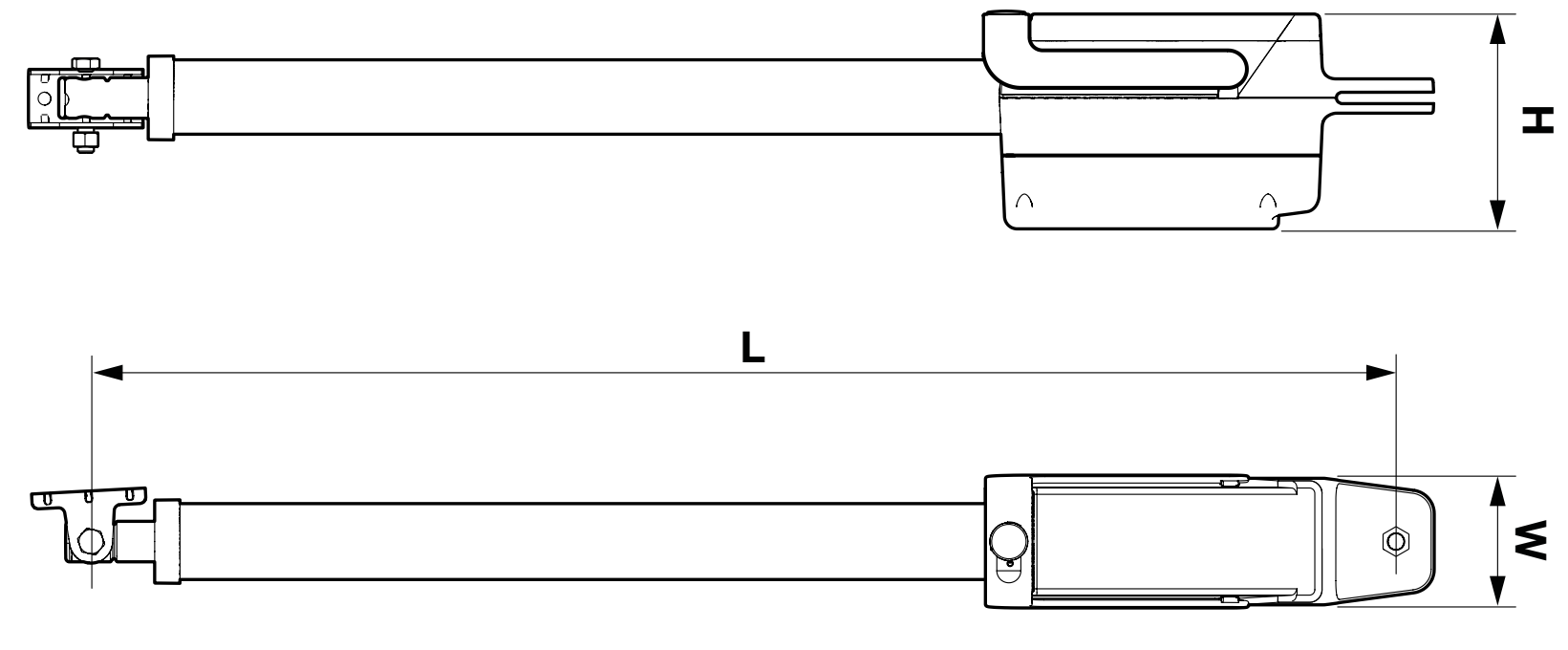

Brėžinyje nurodytas montavimo ilgis L ir korpuso matmenys yra skirtingi duomenys. Vertindami erdvę, atsižvelkite ir į laikiklius, sąvaros judėjimą bei prieigą prie dangtelio.
