NICE Toona TO6024HS – greita 24 V varstomųjų vartų pavara
NAUJA| Produkto prieinamumas: | per 7 dienas | Prekes paprastai išsiunčiame per 7 dienas. |
|---|
per 7 dienas
635,18 € su PVM
| Svoris |
|---|
| 12 kg |
Produkto aprašymas NICE Toona TO6024HS – greita 24 V varstomųjų vartų pavara
NICE Toona TO6024HS yra greita pavara vienam vartų segmentui su varikliu 24 V DC ir magnetiniu enkoderiu. Ribinės reikšmės 6 m ir 1 450 kg turi būti vertinamos pagal bendrą apkrovos kreivę.
NICE nurodo, kad 90° kampu atidaroma maždaug per 30 sekundžių įprastai sumontavus, neįskaičiuojant įsibėgėjimo ir lėtėjimo. Tikrasis laikas priklauso nuo geometrijos, vartų segmento ir valdymo bloko nustatymų. Variklis parduodamas atskirai; priedus ir valdymo bloką reikia pasirinkti atskirai.
Kas įeina į pavaros komplektą

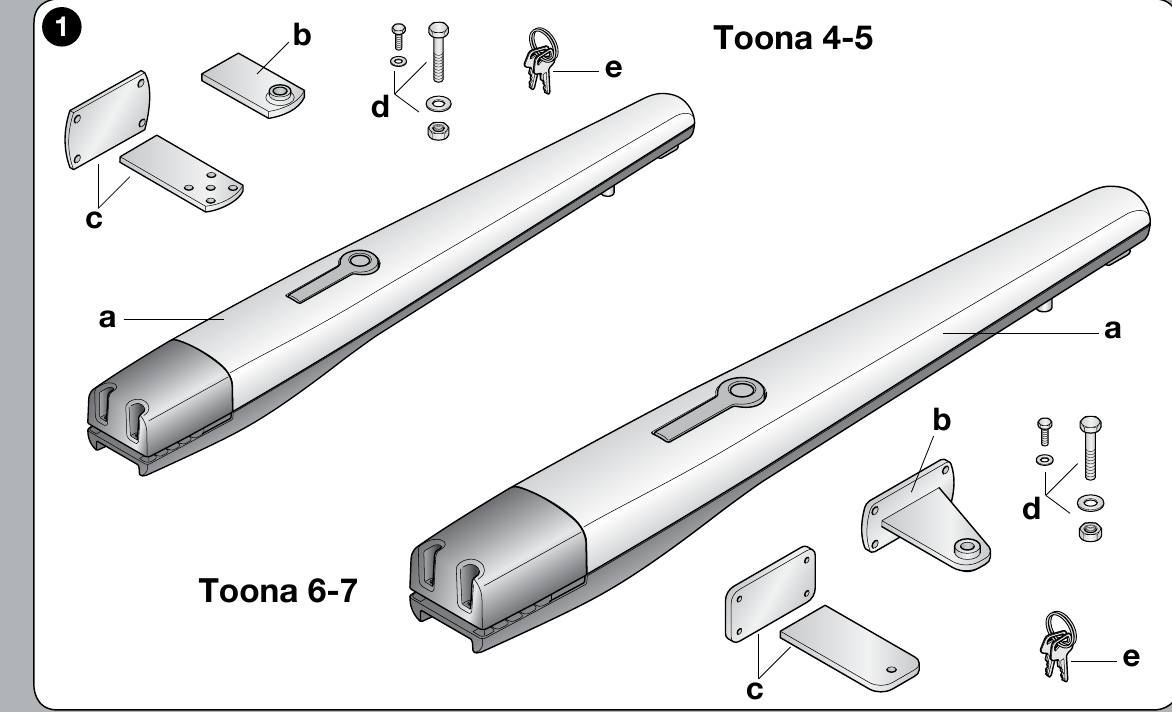

Apatinėje originalaus paveikslėlio dalyje, pažymėtoje „Toona 6–7“, pavaizduoti variklis, priekinis laikiklis, galinis laikiklis su plokšte, montavimo tvirtinimo detalės ir rankinio atblokavimo raktai. Tikslus smulkių detalių skaičius priklauso nuo pristatyto komplekto versijos; valdymo blokas ir saugos priedai pasirenkami atskirai.
Priedų prijungimas prie MC824HR30
Toliau išvardyti gnybtai yra skirti MC824HR30/MCA1R30 valdymo blokui, naudojamam su TO6024HS varikliu, o ne pačiam varikliui. Prieš pradėdami darbus atjunkite maitinimą iš tinklo ir atsarginį akumuliatorių. Jei naudojate kitą plokštę, vadovaukitės jos schema.
| Priedas | Gnybtai, įtampa ir poliškumas |
|---|---|
| BlueBUS fotoelementai | Suderinamus fotoelementus, pavyzdžiui, EPMB, prijunkite dviem laidais prie BlueBUS. + ir − poliškumas nesvarbus. Nustatykite adresą, o pakeitę įrenginius pakartokite jų įsimenimo procedūrą. |
| STOP ir valdymo komandos | Įėjimas STOP priima potencialo neturintį NO arba NC kontaktą arba varžos elementą 8,2 kΩ; jo būsena įsimenama. SbS, Open ir Close įėjimai priima potencialo neturintį NO kontaktą, prijungtą prie atitinkamos gnybtų poros. Kontaktai neturi +/− poliškumo, o įėjimui netiekite išorinio įtampos šaltinio. |
| Pagalbinis maitinimas | Dešinysis STOP poros gnybtas = −, kairysis SbS poros gnybtas = +, žiūrint pagal toliau pateiktą paveikslėlį (užrašai virš gnybtų). Tinkamo skaitytuvo arba modulio maitinimas: 24 V DC (nuo −30 % iki +50 %), ne daugiau kaip 200 mA, įskaitant budėjimo režimą. Modulio komandų relę prijunkite atskirai kaip potencialo neturintį kontaktą; patikrinkite leistiną modulio įtampos diapazoną ir srovės sąnaudas. |
| Švyturėlis, užraktas, indikatoriaus lemputė | FLASH: 12 V DC, ne daugiau kaip 21 W; ELS: 12 V AC, ne daugiau kaip 15 VA, poliškumas nenustatytas; OGI: 24 V DC, ne daugiau kaip 4 W. FLASH/OGI schemoje nenurodytas +/− eiliškumas gnybtų poroje, todėl jo nespėliokite; jei gaminys turi poliškumą, patikrinkite žymėjimą ant plokštės ir gaminio. Pagal programavimą išėjimų funkcijos gali keistis. |
| Radijo imtuvas ir atsarginis maitinimas | Įstatomasis imtuvas montuojamas į SM, o atsarginis akumuliatorius – į atitinkamą jungtį pagal sumontuotą plokštę. Jie nejungiami prie BlueBUS ar variklio gnybtų. |
Išsamią informaciją apie gnybtų vietas, įsimenimo procedūrą ir saugos įtaisų patikrą rasite atskiroje MC824HR30 valdymo bloko instrukcijoje.
Valdymo blokas ir priedai
Atskirai parduodamam varikliui reikia tinkamo valdymo bloko. Dabartinis MC824HR30/MCA1R30 valdo vieną arba du 24 V variklius ir turi atskirą instrukciją; senesniam MC824HR10/MCA1R10 modeliui naudokite jo plokštės instrukciją. Konkrečią komplektaciją patikrinkite pasirinkto rinkinio turinyje.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Valdo 24 V variklį; rinkitės faktiškai sumontuotos plokštės instrukciją. | |
| Imtuvas | Radijo imtuvą rinkitės pagal siųstuvo kodavimą ir plokštę. | |
| Siųstuvas | Rinkitės pagal imtuvą; BD ir LR režimams reikia atitinkamo imtuvo. |
|
| Fotoelementai | Pasirinkite pagal konkretaus valdymo bloko BlueBUS įvestis, maitinimą ir įrangą. | |
| Signalinė lempa | Įtampa, galia ir mirksėjimo režimas turi atitikti valdymo bloko išėjimą. |
Komplektai su pavara TO6024HS
Siūlomi atskiri komplektai vienvėrčiams ir dvivėrčiams vartams. Prieš užsakydami konkretaus produkto kortelėje patikrinkite, kas tiksliai įeina į komplektą, ir valdymo plokštę.
| Vienvėriai vartai | Dvivėriai vartai |
|---|---|
| Komplektas su priedais Komplektas su fotoelementais Bazinis komplektas | Bazinis komplektas Komplektas su priedais Komplektas su fotoelementais |
Vienos sąvaros naudojimo ribos
Ilgis ir svoris yra bendras apribojimas. Kreivė TO6024HS siekia maždaug 1 450 kg esant 3 m ilgiui; esant 6 m – maždaug 700 kg. Naudokite tik savo modelio kreivę ir įvertinkite judėjimo pasipriešinimą, vientisą užpildą bei vėją; kraštinių reikšmių negalima automatiškai susieti.
Tarnavimo trukmė pagal apkrovą
Vienai sąvarai sudėkite atitinkamus svorio, ilgio ir aplinkos indeksus. Gautą sumą palyginkite su NICE grafiku. Didesnės nei 100 % reikšmės grafike nebepateiktos. Tai orientacinis tarnavimo trukmės įvertinimas 80 000–250 000 darbo ciklų, priklausomai nuo apkrovos, o ne garantija.
| Visos automatikos savybės | Indeksas | Tarnavimo trukmės grafikas |
|---|---|---|
| Svoris iki 400 kg | 0 % |
|
| Daugiau kaip 400 iki 500 kg | 10 % | |
| Daugiau kaip 500 kg | 20 % | |
| Ilgis 2–3 m | 0 % | |
| Ilgis 3–4 m | 0 % | |
| Ilgis daugiau kaip 4 iki 5 m | 10 % | |
| Ilgis daugiau kaip 5 iki 6 m | 20 % | |
| Temperatūra aukštesnė nei 40 °C, žemesnė nei 0 °C arba drėgmė didesnė nei 80 % | 20 % | |
| Vientisas vartų sąvaros užpildas | 15 % | |
| Vėjuota vietovė | 15 % |
| NICE grafikas |
|---|
Pavaros ir laikiklių montavimas
Prieš montuodami patikrinkite vartų tvirtumą, sklandų rankinį sąvaros judėjimą, vietą atrakinimui ir tinkamą vietą ant tvirtos sąvaros dalies. Montavimą ir elektros prijungimą patikėkite kvalifikuotam specialistui.
Galinio laikiklio tvirtinimas ir A/B/C grafikas
Stulpas ir laikikliai: Rekomenduojame naudoti tvirtą plieninį stulpą, kurio skerspjūvis 120 × 120 mm. Jei 100 × 100 mm montuotojas turi atskirai įvertinti sienelės storį, inkaravimą, pamatą, vyrio atitraukimą ir vėjo apkrovą. Vien skerspjūvio matmenys tvirtumo negarantuoja.
Išmatuokite vyrio atitraukimą C. Originaliame TO6024HS/TO7024 grafike nuo C nubrėžkite horizontalią liniją ir nuskaitykite B; sankirta su rekomenduojama linija r.i.l. nustatys kampą, o vertikali linija – A. A ir B matmenys turėtų būti panašūs. B reikšmių žemiau linijos t NICE nerekomenduoja.
Jei stulpo profilio arba vyrio padėtis neleidžia laikytis grafiko, galinį laikiklį reikia pritaikyti arba pagaminti tinkamą pailgintą Toona 6–7 tvirtinimo elementą. Atidarant vartus į išorę, būtinas pailgintas galinis tvirtinimo elementas. Matmenis parinkite pagal tikruosius vartus, o prieš galutinai suvirindami patikrinkite visą judėjimo eigą.
Patikrinę geometriją, tvirtai sujunkite galinį laikiklį su montavimo plokšte ir stulpu. Tvirtinimo elementus stulpui parinkite pagal pagrindą. Priekinį laikiklį pritvirtinkite prie tvirtos sąvaros dalies; variklis turi turėti kaiščiuose reikiamą nedidelį laisvumą, kad neužstrigtų.
Matmuo D = 1 070 mm. Nustatę A, NICE lentelėje raskite E; priekinio ir galinio laikiklių aukščio skirtumas yra F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Galiniam kaiščiui NICE nurodo priveržti veržlę, tada ją atsukti 1/10 apsisukimo, kad tarp dalių liktų minimalus tarpas. Priekinį tvirtinimą priveržkite pagal gamintojo brėžinį.
Variklio laidai ir prijungimas
Prieš atidarydami dangtelį ir jungdami laidus atjunkite maitinimą. Pavaroje yra atskiri gnybtai enkoderiui ir 24 V nuolatinės srovės varikliui; nesumaišykite jų. Laidus ir apsauginį įžeminimą prijunkite pagal originalią NICE schemą ir faktiškai sumontuoto valdymo bloko instrukciją. Žymėjimas 24 V nurodo variklio įtampą, o ne būtinai valdymo bloko maitinimo tinklo įtampą.
Atidarant į išorę, NICE nurodo pakeisti variklio maitinimo poliškumą. Taip pat turi būti tinkamai suprojektuota montavimo geometrija; vien laidų sukeitimo nepakanka. Judėjimo kryptį, sustojimo padėtis ir saugos įtaisus patikrinkite pagal sumontuotos valdymo plokštės instrukciją.
Vidiniai atidarymo ir uždarymo ribotuvai
Serijoje Toona 6–7 mechaniniai ribotuvai nustatomi ir atidarymui, ir uždarymui. Atblokuokite variklį, perstumkite vartų varčią, kad būtų pasiekiamas ribotuvo varžtas, jį atlaisvinkite, rankiniu būdu nustatykite norimą atidarymo padėtį, pristumkite ribotuvą prie kaiščio ir priveržkite. Tą patį pakartokite norimoje uždarymo padėtyje, tada užblokuokite variklį. Galutines padėtis ir visų vartų saugą patikrinkite bandymų metu.
Patikrinimas prieš pirmąjį naudojimą
Sumontavęs pavarą ir nustatęs ribotuvus, kvalifikuotas technikas turi išbandyti visus vartus, o ne tik variklio paleidimą. NICE nurodo patikrinti atblokuotos pavaros vartų varčios judėjimą rankiniu būdu, naudojant ne didesnę kaip 390 N.
- Patikrinkite, ar varčia sklandžiai juda rankiniu būdu per visą eigą, ar laikikliai tvirtai pritvirtinti ir pavara saugiai atblokuojama.
- Pakartotinai duokite atidarymo, sustabdymo ir uždarymo komandas; patikrinkite judėjimo kryptį, sustojimą, ribotuvus, o esant dviem varčioms – jų veikimo seką pagal valdymo bloko instrukciją.
- Atskirai patikrinkite fotoelementus, saugos briaunas ir kitas sumontuotas apsaugos priemones. Technikas išmatuoja veikimo jėgas pagal galiojančius reikalavimus; vartus galima naudoti tik sėkmingai atlikus bandymą.
Rankinis pavaros atblokavimas
Pavarą atblokuokite arba užblokuokite tik vartų varčiai stovint. Jei sumontuota elektrinė spyna, pirmiausia ją atrakinkite. Gedimo atveju atjunkite maitinimą.
- Pastumkite atblokavimo spynos dangtelį.
- Įkiškite pridedamą raktą ir pasukite jį pagal laikrodžio rodyklę.
- Pakelkite svirtį ir rankiniu būdu perstumkite vartų varčią. Norėdami vėl užblokuoti pavarą, nuleiskite svirtį, pasukite raktą atgal, ištraukite jį ir uždarykite dangtelį.
Patikra ir priežiūra
Techninę priežiūrą ne rečiau kaip kas 6 mėnesius atlieka kvalifikuotas technikas. Atjungęs maitinimą, jis patikrina tvirtinimus, koroziją, nusidėvėjimą, varžtines jungtis ir sraigto su veržle sutepimą. Įjungęs maitinimą, jis patikrina judėjimą, atblokavimą ir visus saugos įtaisus.
Techniniai duomenys
| Parametras | Vertė |
|---|---|
| Modelis | TO6024HS |
| Variklio įtampa | 24 V DC |
| Didžiausia / vardinė srovė | 5 A / 2,5 A |
| Didžiausia / vardinė galia | 120 W / 60 W |
| Eiga | 584 mm |
| Greitis be apkrovos | 0,016 m/s |
| Didžiausia / vardinė jėga | 2 200 N / 1 200 N |
| Ciklų per valandą esant vardinei jėgai | 41 |
| Apsaugos laipsnis | IP44 |
| Darbinė temperatūra | −20 iki +50 °C |
| Izoliacijos klasė | F |
| Apytikslis eksploatavimo laikas | 80 000–250 000 ciklų, priklausomai nuo apkrovos |
| Matmenys I × P × A | 1 200 × 128 × 150 mm |
| Variklio svoris | 15 kg |
