NICE Wingo WG3524 – atskira pavara varstomųjų vartų sąvarai iki 3,5 m / 500 kg


Produkto prieinamumas: Yra sandėlyje

Prekes paprastai išsiunčiame per 24 valandas.

NICE Wingo WG3524 – atskira pavara varstomųjų vartų sąvarai iki 3,5 m / 500 kg NICE Wingo WG3524 – atskira pavara varstomųjų vartų sąvarai iki 3,5 m / 500 kg
NICE-WG3524
sandėlyje
152,48 € be PVM
184,50 € su PVM

 vnt.
Svoris
7,20 kg

Produkto aprašymas NICE Wingo WG3524 – atskira pavara varstomųjų vartų sąvarai iki 3,5 m / 500 kg

Greita navigacija šiame puslapyje:
Pavaros komplekte yra… Alternatyvios pavaros… Komplektai už palankesnę kainą…
Suderinami priedai… Vadovas… Pasirinkimas, ribos, tarnavimo laikas…
Montavimas… Nuotraukų galerija… Rankinis atrakinimas…
Techninės savybės… Klauskite bet ko… Galinio tvirtinimo laikiklio montavimas.... Laikiklių matmenys...



Pavara NICE Wingo WG3524 skirta automatizuoti varstomiesiems vartams iki varčios ilgio 3,5 m ir svorio iki 500 kg. Pavara yra negrįžtamojo veikimo, jos korpusą sudaro dvi slėginiu būdu liejamos aliuminio dalys, padengtos atmosferos poveikiui atsparia poliesterio danga. Visos vidinės judančiosios dalys pagamintos iš plieno, lengvųjų lydinių ir technopolimerų. Pavaros sraigtinė veržlė pagaminta iš bronzos, kad būtų užtikrintas didelis tvirtumas ir tylus veikimas. Paleidimo kondensatorius įmontuotas pavaros viduje, kad montavimas būtų kuo paprastesnis. Pagal matmenis pavaros yra suderinamos su ankstesne serija Moby ir Pluto Italijos gamintojo NICE pavaromis – visi tvirtinimo matmenys ir kaiščių skersmenys yra tokie patys. Pavaroje naudojama 24V, todėl ji labiau tinka dažnai naudojamiems vartams nei 230V versija, tačiau netinka vėjuotoms vietovėms, ypač kai vartai užpildyti nepermatoma ištisine danga.

Valdymo blokas MCA2R30 valdymo spintoje MC424LR30 leidžia paprastai programuoti, automatiškai nustatyti galines padėtis, automatiškai diagnozuoti gedimus, nustatyti pauzės trukmę automatinio uždarymo režimu, įjungti pėsčiųjų praėjimą, sulėtinti vartus prieš galines padėtis, aptikti susidūrimą su kliūtimi ir avariniu atveju naudoti PS124 atsarginio maitinimo šaltinio, naudojant jungiamąjį kabelį CABLA11, prijungti visų tipų apsaugines pavaros briaunas ir naudoti daugybę kitų funkcijų.

Pavaros Wingo yra geras kainos ir kokybės pasirinkimas varstomųjų vartų automatizavimui privačioje ir lengvosios pramonės aplinkoje. Visa Wingo šeima yra patikima ir tyli. Išsamios techninės savybės ». Atsisiųsti vadovą ».

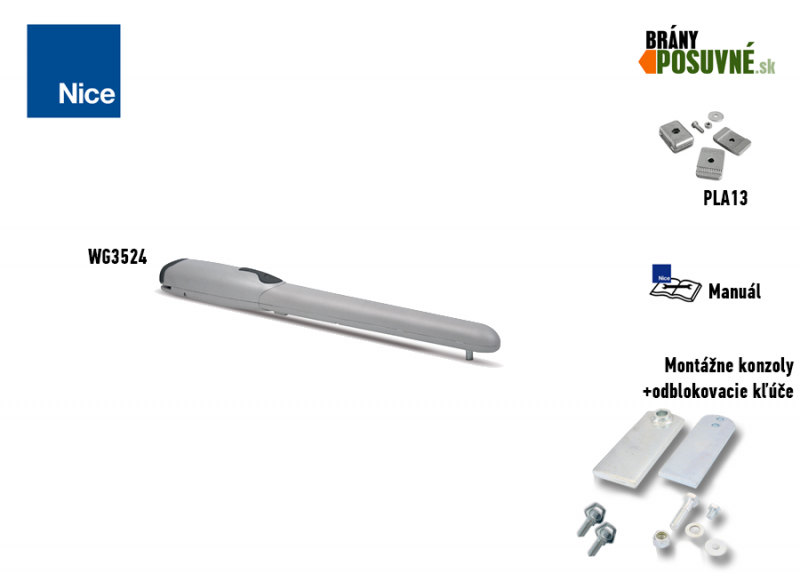

Pavaros komplekte yra: Kodas
NICE Wingo WG3524 vartų pavara 1 × NICE Wingo WG3524 pavara

WG3524

Elektromechaninė pavara NICE Wingo WG3524, tinkama vartų varčiai, sveriančiai iki 400 kg, o jos ilgiui – iki 3,5m.
Mechaninis eigos ribotuvas PLA13 1 × Vidinis mechaninis atidarymo ribotuvas PLA13

Jį naudojant, nereikia išorinių į žemę montuojamų ribotuvų. Nustatymo instrukcija.
NICE atrakinimo raktas 2 × Atrakinimo raktas CM-B

Nutrūkus elektros tiekimui, juo galima atrakinti pavarą ir vartus stumti arba traukti rankiniu būdu.
Priekinis privirinamas laikiklis 1 × Priekinis privirinamas laikiklis PMDSMAR04.4610

Privirinamas prie standžiosios vartų varčios dalies. Atkreipkite dėmesį: jis montuojamas kitame aukštyje nei galinis laikiklis. Alternatyvus prisukamas laikiklis yra PLA8.
Priekinio laikiklio kaištis 1 × Priekinio laikiklio kaištis R8.5120 Poveržlė
V8X10.5102 Kaištis

Skirtas pritvirtinti priekinę pavaros dalį prie priekinio laikiklio.
Suvirinamas galinis laikiklis 1 × Suvirinamas galinis laikiklis PMDSMP2.4610

Suvirinamas prie montavimo varžtinės plokštės arba plieninio stulpelio. Dėmesio, montuojamas kitokiame aukštyje nei priekinis laikiklis. Alternatyvus pailgintas laikiklis yra PLA6.
Galinio laikiklio kaištis 2 × Galinio laikiklio kaištis D10.5110 Veržlė
R10.5120 Poveržlė
V10X40.5101 Kaištis

Skirtas pavaros galinei daliai pritvirtinti prie galinio laikiklio.
NICE Wingo ir MC424L pavaros montavimo instrukcija 1 × NICE Wingo WG3524 montavimo instrukcija Atsisiųsti

Montavimo instrukcija, padėsianti sėkmingai įrengti: joje pateikiamos iliustruotos laidų prijungimo schemos, programavimo instrukcijos ir nuotolinių valdiklių susiejimas.

Svarbi pastaba: Ši pavara yra atskiras gaminys, t. y. viena pati neveiks. Šią pavarą e. parduotuvėje siūlome įsigyti atskirai, kad galėtumėte susikomplektuoti automatizavimo sistemą tiksliai pagal savo poreikius. Kartu su pavara būtina įsigyti bent valdymo bloką (NICE Moonclever MC424LR30 arba senesnį MC424LR10), o prireikus – ir kitų priedų. Jei dar tiksliai nežinote, ko norite, pirmiausia peržiūrėkite mūsų palankesnės kainos iš anksto sukomplektuotus rinkinius.

(Ar ši pavara man tinka?)
Palyginkite su kitomis pavaromis:

« Silpnesnė pavara Alternatyvi pavara Galingesnė pavara »

NICE Wingo WG2024 pavara

NICE Wingo WG2024 pavara
Vartų varčios ilgis: 2m.
Vartų varčios svoris: 400kg.
Klasikinė sistema.

230 V NICE Wingo pavara:

WG5000
negrįžtamoji
230V
greita

atidarymo jungiklis

uždarymo jungiklis

Kainos pasiūlymas ir pristatymas – užsakant.

NICE Toona 4 TO4024 pavara

NICE Toona 4 TO4024 pavara
Vartų varčios ilgis: 3m.
Vartų varčios svoris: 500kg.
BlueBUS sistema.





Palankesnės kainos rinkiniai su pavara NICE Wingo WG3524:

Vienvėrių vartų rinkinys » Dvivėrių vartų rinkinys »

NICE Wingo WG3524 pavaros rinkinys

Wingo pavara vartams iki 500 kg / 3,5 m, valdymo blokas, nuotolinis valdiklis, imtuvas.
Išsamiau ir kaina ».

NICE Wingo WG3524 pavaros rinkinys

2 × Wingo pavara vartams iki 500 kg / 3,5 m, valdymo blokas, nuotolinis valdiklis, imtuvas.
Išsamiau ir kaina ».
Vienvėrių vartų rinkinys su fotoelementais » Dvivėrių vartų rinkinys su fotoelementais »

NICE Wingo WG3524 pavaros rinkinys

Wingo pavara vartams iki 500 kg / 3,5 m, valdymo blokas, nuotolinis valdiklis, imtuvas, fotoelementai, švyturėlis, raktinis jungiklis.
Išsamiau ir kaina ».

NICE Wingo WG3524 pavaros rinkinys

2 × Wingo pavara vartams iki 500 kg / 3,5 m, valdymo blokas, nuotolinis valdiklis, imtuvas, fotoelementai, švyturėlis, raktinis jungiklis.
Išsamiau ir kaina ».
Vienvėrių vartų rinkinys su priedais » Dvivėrių vartų rinkinys su priedais »

NICE Wingo WG3524 pavaros rinkinys

Wingo pavara iki 500 kg / 3,5 m, valdymo blokas, nuotolinio valdymo pultelis, imtuvas, fotoelementai, signalinė lempa, raktinis jungiklis.
Informacija ir kaina ».

NICE Wingo WG3524 pavaros komplektas

2 x Wingo pavara iki 500 kg / 3,5 m, valdymo blokas, nuotolinio valdymo pultelis, imtuvas, fotoelementai, signalinė lempa, raktinis jungiklis.
Informacija ir kaina ».



Su NICE Wingo WG3524 pavara suderinami priedai

Taip pat rekomenduojame įsigyti su pavara suderinamus pasirenkamus priedus:

Kas Kodėl Tipas
Valdymo blokas Pavaros valdymo elektronika.
Signalinė lempa Mirksėdama signalizuoja apie vartų judėjimą – tinka išvažiavimuose, kur prastas matomumas. Taip pat turi anteną – didesnis nuotolinio valdymo pultelio veikimo nuotolis.
  • LED signalinė lempa su antena ELDC
  • Daugiafunkcis šviestuvas WLT

Arba visos signalinės lempos su 12 V–24 V maitinimu iš kitų gamintojų.
Fotoelementai Uždarant aptinka kliūtį ir sustabdo judėjimą – vartai neatsitrenks į automobilį ar žmones.
  • Reliniai, laidiniai – EPM
  • Reliniai su atšvaitu – EPMOR
  • Reliniai, laidiniai EPS
  • Reliniai, vandalams atsparūs, laidiniai – EPMA
  • Reliniai, laidiniai EPL
  • Reliniai, laidiniai – F210
  • Reliniai, laidiniai / belaidžiai – FT210
Siųstuvas Vartams valdyti nuotoliniu būdu.
Imtuvas

Vartams valdyti nuotoliniu būdu.

Valdymo bloke MCA2R30 jau yra įmontuotas imtuvas. Šie papildomi imtuvai yra pasirenkami.

Antena

Geresniam nuotolinio valdymo pultelio veikimo nuotoliui.
  •  integruota signalinėje lempoje ELDC
  • atskira antena ABFKIT
Klaviatūra

Jei pamirštumėte nuotolinio valdymo pultelį arba pas jus dažnai lankosi daug transporto priemonių ar žmonių ir nenorite kiekvienam duoti pultelio ar kiekvieną kartą atidaryti vartų atskirai.
Raktinis jungiklis

Vartams valdyti raktu per jungiklį, kabeliu prijungtą prie pavaros bet kurioje vietoje.
  • virštinkinis, su standartiniu cilindru EKS
  • virštinkinis, su europietišku cilindru, EKSEU
  • įleidžiamasis, su standartiniu cilindru EKSI
  • įleidžiamasis, su europietišku cilindru EKSIEU
Kortelių skaitytuvai

Pavarą galima valdyti pridėjus kortelę arba pakabuką prie kortelių skaitytuvo.
  • ERA Transponder Reader ETP
Elektromechaninės spynos

Apsauginės elektromechaninės spynos sinchronizuojamos su pavara per valdymo bloką. Gavus pavaros valdymo komandą, pirmiausia atrakinama elektromechaninė spyna, o tik tada vartai pradedami atidaryti; vartams užsidarius, spyna vėl užrakinama. Jos būtinos, kai varčios ilgis viršija 3,5 m.
Atsarginis maitinimo šaltinis

Atsarginis maitinimo šaltinis.

Nutrūkus elektros tiekimui, užtikrina vartų veikimą.
    • atsarginė baterija PS124
    • saulės energijos maitinimas SYKCE30



NICE Wingo WG3524 pavaros instrukcija

NICE pavaros instrukcija Wingo WG3524 atsisiųsti čia:
NICE Wingo WG3524 pavaros instrukcija

NICE pavaros imtuvo atmintyje esančio pultelio susiejimo, ištrynimo ir įrašymo instrukcija

Pavaros pasirinkimas – ar pavara NICE Wingo WG3524 tinka mano vartams?

NICE Wingo WG3524 pavaros naudojimo ribos

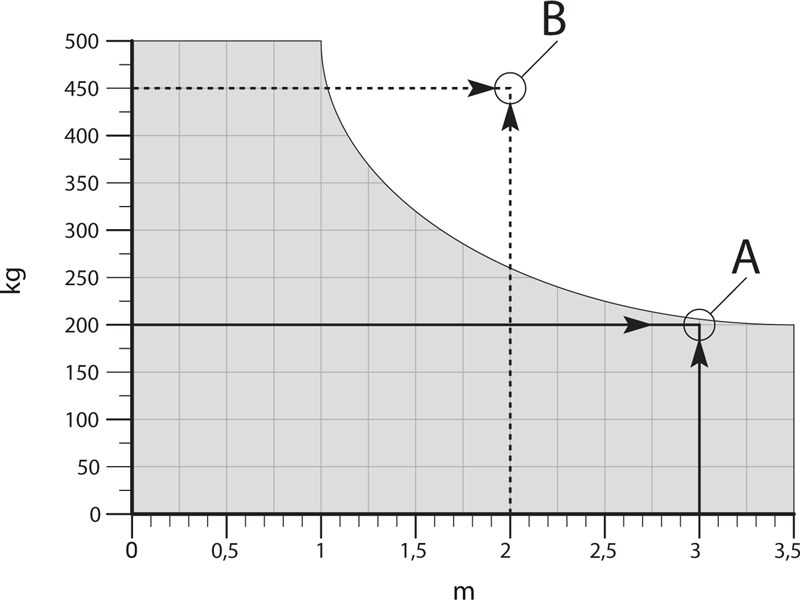

NICE Wingo WG3524 pavaros ribos

Kiekvienų vartų varčios ilgis (taigi ir sverto petys) bei svoris (taigi ir sverto sunkio jėga) yra skirtingi, o kiekviena pavara turi savo veikimo ribas. NICE Wingo WG3524 pavara tinka tokio varčios ilgio ir vartų svorio vartams, kokie pavaizduoti kairėje esančiame paveikslėlyje. Tai reiškia, kad pavara tinka vartams nuo 500 kg/1 m iki 200 kg/3,5 m.

Pavyzdys: B reikšmė, kai varčia sveria 450 kg ir yra 2 m ilgio, nepatenka į leidžiamą diapazoną, todėl neatitinka reikalavimų. Pasirinkite galingesnę pavarą. A reikšmė, kai varčia sveria 200 kg ir yra 3 m ilgio, atitinka reikalavimus. Galite montuoti.

NICE Wingo WG3524 pavaros eksploatavimo trukmė

Toliau pateiktoje lentelėje suskaičiuokite varčios svorio ir ilgio apkrovos indeksus bei pridėkite kitų veiksnių indeksus, jei jie pasireiškia. Tada iš grafiko sužinosite pavaros eksploatavimo trukmę, išreikštą ciklų skaičiumi.

Pavyzdys: Mano vartų pravažiavimo plotis yra 6 m (2 varčios po 1,5 m), o vienos varčios konstrukcija su užpildu sveria iki 200 kg. Suskaičiuoju varčios ilgio indeksą – apie 20, pridedu vartų svorio indeksą 10 ir, atsargumo dėlei, žemos temperatūros indeksą 10, nes mūsų žiemos atšiauresnės; taigi bendras indeksas yra 40. Iš grafiko matau, kad pavaros eksploatavimo trukmė yra maždaug 60 000 ciklų. Kai atliekama 10 manevrų per dieną, tai atitinka maždaug 16 metų eksploatavimo trukmę.

Visos automatikos savybės Indeksas Eksploatavimo trukmės grafikas

Vienos varčios svoris

NICE Wingo pavaros eksploatavimo trukmė

Rekomenduojamas maksimalus bendras indeksas yra iki 60 %. (t. y. 50 000 ciklų, o įprastai naudojant po 10 ciklų per dieną – 13 metų)
Iki 100 kg 0
100–200 kg 10
200–300 kg 20
300–400 kg 30
Varčios ilgis
1–2 m 0
2–3 m 10
3–3,5 m 20

Kiti veiksniai (jei tikimybė jiems pasireikšti didesnė nei 10 %)
Aplinkos temperatūra aukštesnė nei 40 °C, žemesnė nei 0 °C arba drėgmė didesnė nei 80 % 20
Visiškai užpildyta varčia 15
Vėjuota vietovė 15



NICE Wingo WG3524 pavaros montavimas

Tipinė (pasirenkama) pavaros ir priedų prijungimo schema atrodo taip:

NICE Wingo pavaros prijungimo schema

Priedų sąrašas

  1. NICE Wingo pavaros
  2. Fotoelementai
  3. Vartų galinis ribotuvas atidarant
  4. Fotoelementai ant stulpelio
  1. Švyturėlis
  2. Raktinis jungiklis
  3. Valdymo blokas

NICE Wingo WG3524 pavaros kabeliai

1. Nuimkite pavaros dangtį 2. Prakiškite ir prijunkite maitinimo kabelį
Nuimkite NICE Wingo pavaros dangtį Prakiškite maitinimo kabelį



I. Galinio tvirtinimo laikiklio montavimas

NICE Wingo pavaros atidarymo į vidų schema NICE Wingo pavaros atidarymo į išorę schema
Atidarymo į vidų schema Atidarymo į išorę schema

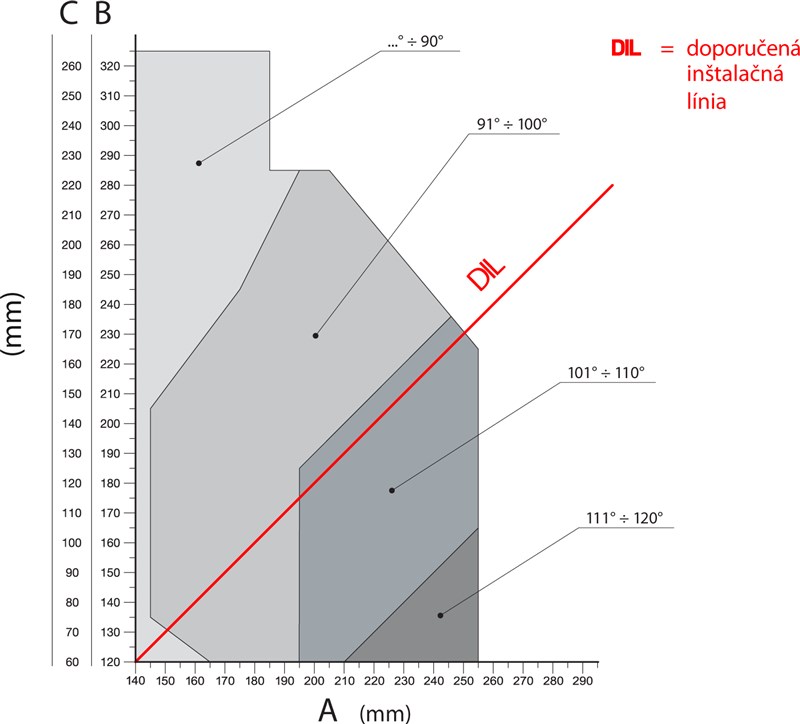

Apskaičiuokite galinio laikiklio padėtį naudodamiesi grafiku, iš kurio nustatysite matmenis A ir B ir didžiausią atidarymo kampą. Dėmesio, reikšmės A ir B turi būti panašios (geriausia – vienodos), kad pavara galėtų judėti tolygiai ir tiesiškai.

NICE Wingo WG3524 pavaros montavimo grafikas NICE Wingo pavaros montavimo matmenų skaičiavimo pavyzdys
Skaičiavimo grafikas Reikšmių nuskaitymo iš grafiko pavyzdys

Visi tvirtinimo laikiklio matmenys.

Skaičiavimo eiga:

  1. Išmatuokite atstumą C iš brėžinio
  2. Grafike grafike nubrėžkite horizontalią liniją, kertančią išmatuotą reikšmę C
  3. Šios linijos susikirtimo su DIL (Rekomenduojama montavimo linija) reikšme nustatysite didžiausią atidarymo kampą
  4. Jei nustatytas didžiausias atidarymo kampas netinka, reikės pakoreguoti reikšmę A ir prireikus reikšmę B, kad jos būtų panašios (geriausia – vienodos)

Prieš tvirtinant laikiklį prie stulpo ar sienos, reikia jį sutrumpinti iki reikiamo ilgio pagal matmenis A ir B ir privirinti prie montavimo plokštės.

Nupjaukite laikiklį iki reikiamo ilgio Privirinkite sutrumpintą laikiklį prie montavimo plokštės
1. Nupjaukite laikiklį iki reikiamo ilgio 2. Privirinkite sutrumpintą laikiklį prie montavimo plokštės



Pakuotėje yra 150 mm ilgio laikiklis, todėl jei ypatingais atvejais reikia ilgesnio laikiklio arba vartus norite atidaryti į išorę, rekomenduojame papildomai užsisakyti prailgintą laikiklį NICE PLA6.

Prieš tvirtindami galinį laikiklį patikrinkite, ar priekinis laikiklis atsidurs ant nejudamos vartų varčios dalies, nes priekinis ir galinis laikikliai yra skirtingame aukštyje, kaip parodyta paveikslėlyje.



Aukščio skirtumas F = 30 mm.

 Priekinio ir galinio laikiklių aukščio skirtumas

Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo ar sienos varžtais, kaiščiais ir poveržlėmis.

II. Priekinio tvirtinimo laikiklio montavimas

Priekinį laikiklį prie varčios reikia pritvirtinti atstumu, atitinkančiu reikšmes D ir E, kurias rasite lentelėje (reikšmė D yra fiksuota ir lygi 850 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280
E 750 740 730 720 710 700 690 680 670 660 650 640 630 620 610 600 590 580 570



Pridedamame komplekte yra suvirinamas laikiklis. Jei pageidaujate prisukamo laikiklio, rekomenduojame užsakyti alternatyvų prisukamą laikiklį NICE PLA8.

  1. Iš lentelės apskaičiuokite lentelės reikšmę E
  2. Apskaičiuokite aukštį pagal paveikslėlį laikiklių aukščių (rodyti paveikslėlį)
  3. Pritvirtinkite laikiklį prie varčios (jei laikiklį virinate, kol kas rekomenduojame jį tik taškais pritvirtinti)

III. Vartų pavaros montavimas ant galinio laikiklio

NICE Wingo pavaros montavimas ant galinio laikiklio
  1. Pritvirtinkite variklį prie laikiklio, kaip parodyta paveikslėlyje, naudodami pridedamą galinio laikiklio kaištį, poveržlę ir veržlę.
  2. Iki galo priveržkite veržlę, tada atsukite ją 1/10 apsisukimo, kad vartų pavara galėtų suktis



IV. Vartų pavaros montavimas ant priekinio laikiklio

NICE Wingo pavaros montavimas ant priekinio laikiklio
  1. Pritvirtinkite pavarą prie laikiklio, kaip parodyta paveikslėlyje, naudodami pridedamą kaištį ir poveržlę.
  2. Iki galo priveržkite kaištį



V. Mechaninio eigos ribotuvo nustatymas

Jei naudojamas vidinis mechaninis eigos ribotuvas, į kurį pavara atsiremia atidarymo metu, išorinių, į žemę montuojamų ribotuvų naudoti nereikia. Nustatoma taip:

NICE Wingo pavaros mechaninio eigos ribotuvo nustatymas
  1. Atblokuokite pavarą pagal pavaros atblokavimo instrukcijas
  2. Atlaisvinkite mechaninio ribotuvo
  3. Rankiniu būdu perstumkite varčią į norimą atidarytą padėtį
  4. Pastumkite visą mechaninį ribotuvą prie kaiščio ir priveržkite varžtą, kaip parodyta paveikslėlyje
  5. Jei yra abu ribotuvai, atlikite 2–4 veiksmus tiek priekiniam (atidarymo ribotuvui), tiek galiniam (uždarymo ribotuvui) mechaniniam ribotuvui
  6. Rankiniu būdu perstumkite varčią į uždarytą padėtį ir užblokuokite pavarą



NICE Wingo pavaros nuotraukų galerija

NICE Wingo pavaros montavimo pavyzdys

Montavimo pavyzdys

NICE Wingo pavaros montavimo pavyzdys

Montavimo pavyzdys

NICE Wingo pavaros montavimo pavyzdys

Montavimo pavyzdys

NICE Wingo pavaros montavimo pavyzdys

Montavimo pavyzdys

NICE Wingo pavaros montavimo pavyzdys

Montavimo pavyzdys

NICE Wingo pavaros montavimo pavyzdys

Montavimo pavyzdys

NICE Wingo pavaros montavimo pavyzdys

Montavimo pavyzdys



Atblokuota NICE Wingo pavara

Atblokuota pavara

NICE Wingo pavara be dangčio

Pavara be dangčio

NICE Wingo pavara be dangčio

Galinė dalis iš apačios

NICE Wingo pavara be dangčio

Sliekinio veleno ir vidinio mechaninio ribotuvo vaizdas

NICE Wingo pavara be dangčio

Priekinė dalis iš apačios

NICE Wingo pavara su nuimtu dangčiu

Galinė dalis su prijungtu kabeliu





Rankinis NICE Wingo WG3524 pavaros atblokavimas

Nutrūkus elektros tiekimui negalėsite valdyti vartų naudodami nuotolinio valdymo pultą. Todėl pavarą galima atblokuoti atblokavimo raktu ir vartus judinti rankiniu būdu:



1. Atstumkite atblokavimo spynelės dangtelį 2. Įkiškite atblokavimo raktą ir pasukite jį pagal laikrodžio rodyklę 3. Ištraukite atblokavimo svirtį ir galėsite vartus judinti rankiniu būdu
Ištraukite atblokavimo svirtį ir galėsite vartus judinti rankiniu būdu 2. Įkiškite atblokavimo raktą ir pasukite jį pagal laikrodžio rodyklę 3. Ištraukite atblokavimo svirtį ir galėsite vartus judinti rankiniu būdu



NICE Wingo WG3524 pavaros techninės charakteristikos

Modelis NICE Wingo WG3524
Tipo aprašymas Elektromechaninis reduktorinis variklis, skirtas automatizuotam stumdomųjų vartų veikimui privačioje aplinkoje.
Jėga 1500N
Vardinė jėga 500N
Greitis 0,016 m/s
Vardinis greitis 0,012 m/s
Didžiausias iš eilės atliekamų ciklų skaičius 40 ciklų per valandą
Sukamojo judesio ilgis 470 mm
Tarnavimo trukmė nuo 125 000 iki 80 000 ciklų, priklausomai nuo varčios svorio ir ilgio, taip pat nuo pavaros nustatymų
Maitinimo įtampa 24Vdc
Suvartojamoji galia
[Apkrova]		 85W
[3,5A]
Vardinė suvartojamoji galia
[Vardinė apkrova]		 50W
[2A]
Izoliacijos klasė A
Darbinė temperatūra -20°C iki +50°C
Apsaugos klasė IP44
Matmenys 98×920×95 (plotis×ilgis×aukštis)
Svoris 6kg

Noriu užsisakyti šį produktą. Kaip tai padaryti?

Pasirinkite jums patogiausią būdą:

  1. užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
  2. užsakymas el. paštu: siųskite užsakymą adresu [email protected]

Klauskite mūsų apie produktą NICE Wingo WG3524 – atskira pavara varstomųjų vartų sąvarai iki 3,5 m / 500 kg

Produktas: NICE Wingo WG3524 – atskira pavara varstomųjų vartų sąvarai iki 3,5 m / 500 kg
Vardas:
El. paštas:
Telefonas:
Tekstas:
Ši svetainė yra apsaugotas reCAPTCHA iš Google.
Spausdinti puslapį Spausdinti puslapį
