NICE MC800 techninis vadovas su MCA5 plokšte
Visų trijų instrukcijų apžvalga · MC824HR30 · MC800 / MCA5 · Road RD400
Praktinis NICE MC800 su MCA5 plokšte vadovas
Šis vadovas skirtas MC800 su plokšte NICE MCA5: plokštėje yra išėjimas OGI ir mygtukas Photo PRG. Tai karta, kuriai NICE priskiria vadovą, galiojusį iki 2025-09. Naujesnė MC800R30 turi kitokį OutSTB išėjimą ir energijos taupymo režimą; jos schemos negalima automatiškai taikyti čia.
MC800 valdo vieną arba du suderinamus 230 V AC varstomųjų vartų variklius. Vienai sąvarai naudojamas M2. Jei yra dvi sąvaros, M2 pirmasis atidaro, o M1 pirmasis uždaro vartus. Mechaniniai stabdikliai, kondensatoriai ir galiniai jungikliai, jei jų yra, turi atitikti konkrečius pavaros mechanizmus.
- Pavaros mechanizmai ir tinkami priedai
- Kabeliai ir gnybtai
- Fotoblykstės ir fototesto schemos
- Supaprastinta pirmojo paleidimo procedūra
- Rankinis galinių padėčių nustatymas
- Funkcijos ir reguliuojami parametrai
- Nuotolinio valdymo pultai ir programatoriai
- Diagnostika ir atstatymas
- Bandymas ir techninė priežiūra
MC800 pavaros mechanizmai ir priedai
Svarbus tikslus pavaros mechanizmo tipas ir maitinimas. Pavyzdžiui, gamintojas rekomenduoja MC800, skirtą NICE HY7005; panašiai pavadintas HY7024 yra 24 V variklis ir jam naudojamas kitas valdymo blokas. Keičiant originalų valdymo bloką, laidai jungiami pagal gnybtų funkcijas, o ne pagal jų ankstesnius numerius.
| Elementas | Reikšmė / procedūra |
|---|---|
| Relinės fotoblykstės | NICE EPM – TX/RX maitinimas ir atskiras saugos kontaktas C–NC. Pavyzdys pateiktas toliau esančioje schemoje. |
| BlueBUS fotoblykstės | NICE EPMB – dviejų laidų jungtis prie 6–7, poliškumas nesvarbus. EPM ir EPMB jungiami skirtingai. |
| Įspėjamoji lempa | NICE ELAC – tinklo įtampos versija su integruota mirksinčia lempute. 230 V valdymo bloko FLASH išėjimas nėra žemos įtampos išėjimas. |
| Raktinis jungiklis | NICE EKS – bepotencialis kontaktas C–NO, skirtas SbS, OPEN arba CLOSE. |
| Radijo valdymas | NICE OXIBD į SM jungtį ir tinkamas nuotolinio valdymo pultas, pavyzdžiui, NICE ON3EBD. Poravimas atliekamas pagal konkretaus imtuvo instrukcijas. |
| Techninės priežiūros nustatymai | NICE IBT4N + NICE OVIEW prieigai per BusT4. |
Variklio ribines vertes, darbo ciklą ir kondensatorių patikrinkite pasirinktos pavaros mechanizmo instrukcijoje. BlueBUS sistemos apkrova skaičiuojama apkrovos vienetais; didžiausia valdymo bloko apkrova – 15 vienetų, o ne automatiškai 15 bet kokių įrenginių.
Kabeliai ir gnybtų funkcijos
| Grandinė | Gamintojo nurodytas kabelis |
|---|---|
| Maitinimo įvadas | Iki 30 m – 3 × 1,5 mm²; esant didesniam ilgiui gamintojas nurodo 3 × 2,5 mm² ir automatikos įžeminimą. Apsaugos ir maitinimo įvado sprendiniai turi atitikti konkrečią instaliaciją. |
| Kiekvienas variklis | Iki 10 m – 4 × 1,5 mm², įskaitant apsauginį laidininką. Kondensatorius parenkamas pagal konkretų variklį. |
| FLASH įspėjamoji lempa | Iki 20 m – 2 × 1,5 mm², izoliacija tinkama tinklo įtampai. |
| BlueBUS | Iki 20 m – 2 × 0,5 mm²; jei ilgis 20–40 m, naudokite 2 × 1 mm². |
| Antena | RG58 koaksialinis kabelis, daugiausia 20 m; rekomenduojamas ilgis – mažiau nei 5 m. |
| Raktinis jungiklis | 2 kabeliai po 2 × 0,5 mm², iki 50 m. |
| Elektrinė spyna | 2 × 1 mm², iki 10 m. |
| Elementas | Reikšmė / procedūra |
|---|---|
| L / N / PE | 230 V valdymo bloko versijos maitinimo įvadas ir apsauginis įžeminimas. PE laidą prie variklių taip pat prijunkite pagal jų instrukcijas. |
| M1 / M2 | Trys kiekvieno variklio darbiniai gnybtai: OPEN – COMMON – CLOSE, kaip pažymėta ant plokštės; apsauginis laidininkas atskirai jungiamas prie PE. Vienas variklis jungiamas prie M2, M1 lieka laisvas. |
| FLASH | Perjungiamoji tinklo įtampa savaime mirksinčiai įspėjamajai lempai, maks. 21 W. Tinka NICE ELAC; nejunkite čia 12/24 V įspėjamosios lempos. |
| 1–2 / EL | 12 V AC elektrinė spyna, maks. 15 VA. |
| 3 / 4 | 3 = 0 V; 4 = COMMON, +24 V DC. Papildomiems įrenginiams maitinti tarp 3–4 galima naudoti iš viso ne daugiau kaip 200 mA. |
| 5 / OGI | Atvirų vartų indikacija, 24 V, maks. 4 W. Šis žymėjimas priklauso senesnei MCA5 plokštei. |
| 6–7 / BlueBUS | Du BlueBUS maitinimo ir ryšio laidai; jungiami lygiagrečiai, poliškumas nesvarbus. |
| 8 / AuxIn1 | M1 atidarymo galinis jungiklis arba PHOTO, kai naudojamas relių fotoblykščių režimas. |
| 9 / AuxIn2 | M2 atidarymo galinis jungiklis arba PHOTO1, kai naudojamas relių fotoblykščių režimas. |
| 10 / AuxIn3 | M1 uždarymo galinis jungiklis arba PHOTO2, kai naudojamas relių fotoblykščių režimas. |
| 11 / AuxIn4 | M2 uždarymo galinis jungiklis. Kai įjungtas relių fotoblykščių režimas, AUX įėjimai nenaudojami kaip galiniai jungikliai. |
| 12 / STOP | Saugos įėjimas, skirtas NO, NC arba 8,2 kΩ grandinei. Pasikeitus išmokytai būsenai, vartai sustabdomi ir trumpai pajuda priešinga kryptimi. |
| 13 / SbS | Žingsninis valdymas bepotencialiu NO kontaktu tarp 4 ir 13. |
| 14 / OPEN | Atidarymas NO kontaktu tarp 4 ir 14. |
| 15 / CLOSE | Uždarymas NO kontaktu tarp 4 ir 15; funkciją galima pakeisti į dalinį atidarymą. |
Nejunkite išorinės įtampos prie valdymo įėjimų. Naudojant jungiklį NICE EKS naudojamas bendrasis kontaktas C ir pasirinkto mikrojungiklio NO kontaktas. Nenaudojamus AUX įėjimus palikite laisvus, atsižvelgdami į pasirinktą režimą; nesujunkite visų saugos įėjimų universaliais trumpikliais.
Šaltinis: originalus NICE MC800 vadovas IDV0544A00EN, 1–2 lentelės ir 4.2–4.3 skyriai.
Fotoelementų prijungimo schemos
Pasirinkite schemą pagal fotoelementų technologiją ir fototesto naudojimą. TX ir RX žymi siųstuvą ir imtuvą. Dvi TX/RX poros originaliuose paveiksluose vaizduoja skirtingas technologijas; nebūtina montuoti abiejų.

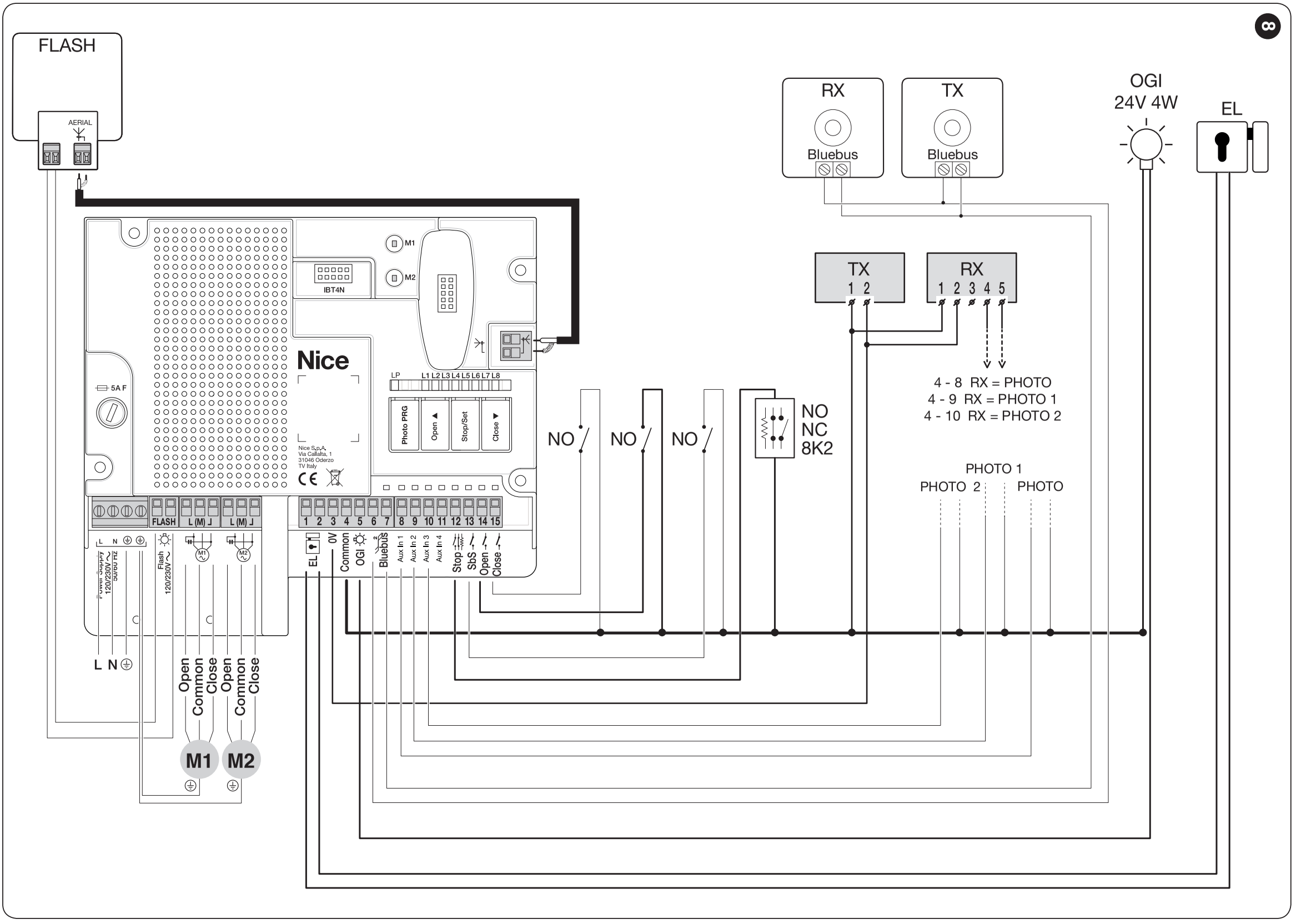

Reliniai fotoelementai be fototesto – pradinis pavyzdys
NICE originalas, 8 paveikslas. Pilki TX/RX yra reliniai, balti TX/RX – BlueBUS. Pavaizduotas imtuvas yra OXI; OXIBD antena jungiama tiesiogiai prie OXIBD. Spustelėkite, kad padidintumėte paveikslą.
Vienai porai NICE EPM ir funkcijai PHOTO išlieka pagrindinė esamos jungimo schemos dalis:
| Dalis | EPM prijungimas prie 24 V DC |
|---|---|
| TX maitinimas | MC800 gnybtas 3 → TX gnybtas 2; MC800 gnybtas 4 → TX gnybtas 1. |
| RX maitinimas | MC800 gnybtas 3 → RX gnybtas 2; MC800 gnybtas 4 → RX gnybtas 1. |
| PHOTO kontaktas | RX gnybtas 4 (C) → MC800 gnybtas 4; RX gnybtas 5 (NC) → MC800 gnybtas 8. RX 4 sujungimas su RX 1 šiame prijungime yra lygiavertis COMMON prijungimui. |
| Nustatymas | Laikykite nuspaudę Photo PRG, kol užsidegs LP, tada užregistruokite įrenginius. Nenaudojamus AUX1–3 palikite laisvus. |
TX/RX gnybtų numeriai galioja pavaizduotam prijungimui ir nurodytam EPM tipui. Naudodami kitą tipą, vadovaukitės jo maitinimo ir C–NC žymėjimais. Reliniams fotoelementams reikia tinkamai parinkto maitinimo įtampos diapazono; 12 V pritaikymas čia netinka.
Reliniai fotoelementai su fototestu
NICE originalas, 9 paveikslas. Relinio TX fototestui naudojamas išėjimas 5, pažymėtas OGI. 6–7 gnybtai paveiksle maitina atskirus BlueBUS įrenginius. Spustelėkite, kad padidintumėte paveikslą.
Pagal 9 paveikslą prijunkite TX gnybtą 1 prie MC800 gnybto 4, o TX gnybtą 2 prie MC800 gnybto 5. RX maitinamas iš 3–4 gnybtų, o jo C–NC kontaktas jungiamas prie pasirinkto PHOTO įėjimo. Šiame prijungime išėjimas 5 naudojamas fototestui, todėl tuo pačiu metu jo negalima naudoti įprastai OGI indikacinei lemputei. Pakeitę prijungimą, pakartokite įrenginių registravimą ir veikimo patikrą. Pasirinkus Photo PRG, TX maitinimas savaime fiziškai nepasikeičia.

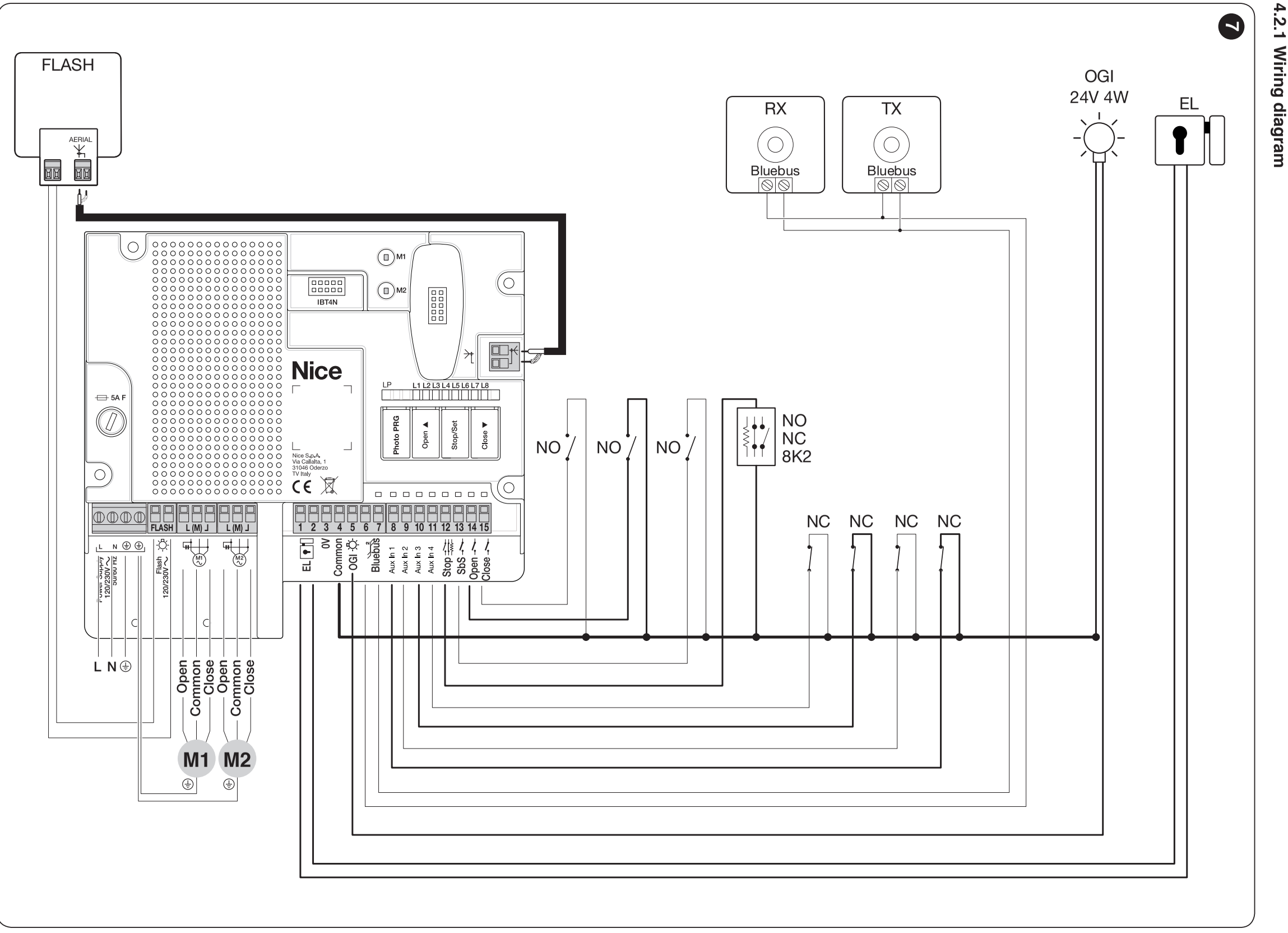

BlueBUS fotoelementai ir variklių galiniai jungikliai
NICE originalas, 7 paveikslas. Čia AUX įėjimai skirti galiniams jungikliams; relinių fotoelementų funkcija išjungta. Spustelėkite, kad padidintumėte paveikslą.
NICE EPMB prijunkite dviem laidais prie 6–7 gnybtų. Vienos poros TX ir RX trumpikliai turi nustatyti tą patį adresą; kita pora turi turėti kitą adresą. FOTO/FOTO II saugo uždarymo metu, FOTO1/FOTO1 II – atidarymo ir uždarymo metu, o FOTO2/FOTO2 II – atidarymo metu. FOTO3 adresas neleidžiamas. Tikslias trumpiklių padėtis pasirinkite pagal MC800 3 lentelę ir fotoelementų instrukciją.
Jei AUX naudojate kaip galinius jungiklius, LP turi būti išjungta. Nenaudokite relinių fotoelementų AUX įėjimuose kartu su galiniais jungikliais tuose pačiuose įėjimuose. Kaskart pridėję arba pašalinę įrenginį, pakartokite registravimą.
Šaltinis: originalus NICE MC800 vadovas IDV0544A00EN, 7–9 paveikslai, 4.4–4.6 skyriai; EPM gnybtai pagal IS0261A00MM.
Supaprastinta pirmojo paleidimo eiga
1. Mechanika, prijungimas ir pirmasis įjungimas
Patikrinkite atramas, laisvą rankinį vartų varčių judėjimą ir tinkamą pavarų užblokavimą. Patikrinkite M1/M2, PE, kondensatorius ir saugos įėjimus. Prieš registruodami patikrinkite, ar jėgos nustatymas tinkamas konkrečiam varikliui: II lygis, parametras L6.
Įjungus BlueBUS turi mirksėti žaliai maždaug kartą per sekundę, o FLASH turi būti išjungta. Jei taip nėra, atjunkite maitinimą ir patikrinkite prijungimą. Prieš kiekvieną nustatymą profilaktinio atstatymo atlikti nereikia.
2. Pasirinkite fotoelementų režimą
Jei reliniai fotoelementai prijungti prie AUX1–3, laikykite nuspaudę Photo PRG, kol užsidegs LP. Jei AUX naudojami kaip galiniai jungikliai, LP turi būti išjungta; išjunkite ją dar kartą palaikydami nuspaudę Photo PRG. Jei naudojami tik BlueBUS fotoelementai, relinio režimo neįjunkite.
3. Užregistruokite prijungtus įrenginius
- Vienu metu laikykite nuspaudę Open ▲ + Stop/Set.
- Atleiskite, kai L1 ir L2 pradės greitai mirksėti, maždaug po 3 sekundžių.
- Palaukite, kol procesas bus baigtas. L1/L2 užges, o STOP turi šviesti. Vėliau L3/L4 gali pranešti, kad reikia užregistruoti judėjimo trajektoriją.
Šis veiksmas atliekamas ir tada, kai prie sistemos neprijungta jokių įrenginių. Naudojant relinius fotoelementus, jų režimą reikia įjungti prieš registravimą.
4. Automatiškai užregistruokite galines padėtis
- Atblokuotas vartų varčias pastatykite maždaug ties eigos viduriu ir vėl mechaniškai užblokuokite pavaras pagal jų instrukcijas.
- Laikykite nuspaudę Stop/Set + Close ▼ ir atleiskite, kai L3/L4 pradės greitai mirksėti, maždaug po 3 sekundžių.
- Patikrinkite seką: M1 užsidaro, M2 užsidaro, M2 atsidaro, M1 atsidaro, M1 užsidaro ir M2 užsidaro.
- Procesui pasibaigus, L3/L4 užges. Išbandykite atskiras Open ir Close komandas, patikrinkite varčių judėjimo seką ir lėtinimą.
Jei varčia, užuot užsidariusi, atsidaro: sustabdykite registravimą mygtuku Open arba Close. Atjunkite maitinimą ir įsitikinkite, kad įtampa pašalinta. Atitinkamame variklyje sukeiskite du krypties laidus OPEN/CLOSE, t. y. kraštinius darbinius laidus pagal schemą; bendrasis laidas COMMON ir PE nekeičiami. Esant 230 V AC, tai nėra poliškumo keitimas. Tada pakartokite registravimą.
Suveikus fotoelementui arba STOP, registravimas nutraukiamas ir pradeda mirksėti L1. Pašalinkite priežastį ir pradėkite registravimą iš naujo. Jei automatinis nustatymas netinka, tęskite rankiniu nustatymu.
Šaltinis: originalus NICE MC800 vadovas IDV0544A00EN, 4.5–4.9 skyriai.
Galinių padėčių nustatymas rankiniu būdu
Rankinis nustatymas atliekamas dviem etapais: pirmiausia nustatomos uždaryta ir atidaryta galinės padėtys, tada – lėtinimo taškai uždarant. A taškai prie L5/L6 nustatomi tik užregistravus atitinkamo variklio atidarytą padėtį.
| LED registravimo metu | Išsaugoma padėtis |
|---|---|
| L1 | 0 M1 – visiškai uždaryta M1 padėtis. |
| L2 | 0 M2 – visiškai uždaryta M2 padėtis. |
| L5 | A M2 – M2 lėtinimo pradžia uždarant. |
| L6 | A M1 – M1 lėtinimo pradžia uždarant. |
| L7 | 1 M2 – visiškai atidaryta M2 padėtis. |
| L8 | 1 M1 – visiškas atidarymas M1. |
Pirmasis etapas: galinės padėtys
- Laikykite nuspaudę Stop/Set + Close ir atleiskite, kai L3/L4 ima greitai mirksėti (maždaug po 3 s). Iškart trumpai paspauskite Stop/Set, taip pasirinksite rankinį mokymą.
- Kai šviečia L1, laikydami nuspaudę Open arba Close nustatykite M1 į uždarytą padėtį. Atleidus mygtuką judėjimas sustos. Išsaugokite laikydami nuspaudę Stop/Set bent 3 s, tada atleiskite.
- Kai šviečia L2, tokiu pačiu būdu nustatykite ir išsaugokite uždarytą M2 padėtį.
- Dabar pasirenkama L5. Trumpai spausdami Open/Close pereikite per L5 ir L6 iki L7. Šių lėtėjimo taškų kol kas neišsaugokite.
- Kai šviečia L7, nustatykite ir išsaugokite atidarytą M2 padėtį; kai šviečia L8 – atidarytą M1 padėtį.
- Leiskite režimui baigtis ir patikrinkite saugų atidarymo bei uždarymo ciklą.
Antrasis etapas: lėtėjimo taškai
Išmokę galines padėtis, įjunkite mišraus nustatymo režimą: laikykite nuspaudę Stop/Set + Close ir atleiskite, kai mirksi L1. Trumpai spausdami Open/Close pasirinkite L5. Judindami M2 nustatykite lėtėjimo pradžios tašką uždarant ir išsaugokite jį laikydami nuspaudę Stop/Set bent 3 s. Tokiu pačiu būdu nustatykite L6 M1 varikliui. Pradėjus nuo visiškai atidarytos padėties, judama uždarymo kryptimi.
Tarp nuoseklių paspaudimų nedarykite ilgesnės nei 10 s pertraukos. Trumpai paspaudus Open/Close pasirenkamas šviesos diodas, laikant nuspaustą mygtuką juda variklis. Naudodami vieną variklį, naudokite tik L2, L5 ir L7; kitus punktus praleiskite.
Po kiekvieno tikslinimo patikrinkite visą judėjimo kelią, sparnų tarpusavio delsą ir saugumą. Bendras variklio veikimo laiko pailginimas, kad jis remtųsi į atramą, nepakeičia tinkamo nustatymo ar konkrečios pavaros instrukcijų.
Šaltinis: originalus NICE MC800 vadovas IDV0544A00EN, 4 lentelė ir 4.8.2–4.8.3 skyriai.
Funkcijų ir parametrų programavimas
Pirmame lygyje funkcija įjungiama arba išjungiama. Antrame lygyje pasirenkama jos reikšmė. Todėl tas pats šviesos diodo numeris abiejuose lygiuose nereiškia to paties.
I lygis – įjungimas ir išjungimas
Laikykite nuspaudę Stop/Set, kol pradės mirksėti L1, tada atleiskite. Mygtukais Open/Close pasirinkite šviesos diodą, o trumpai paspaudę Stop/Set pakeiskite būseną: trumpas blyksnis = OFF, ilgas = ON. Jei 10 s nepaspaudžiamas joks mygtukas, programavimas baigiamas.
| Punktas | Reikšmė / veiksmai |
|---|---|
| L1 – automatinis uždarymas | Atidarius vartus, skaičiuojama pauzė, o jai pasibaigus vartai užsidaro. |
| L2 – uždarymas suveikus fotoelementams | Kai įjungtas automatinis uždarymas, po fotoelementų suveikimo pauzė sutrumpinama iki 5 s. Net jei L1 išjungta, fotoelementų suveikimas gali inicijuoti automatinį uždarymą, kai nustatyta pauzė. |
| L3 – visada uždaryti | Atkūrus maitinimą, atidaryti vartai gali užsidaryti savaime; prieš jiems pradedant judėti mirksi įspėjamasis signalas. |
| L4 – trumpas prispaudimas | Prieš pradedant atidaryti uždarytus vartus, jie trumpai pajuda uždarymo kryptimi, kad būtų lengviau atlaisvinti elektrinį užraktą. |
| L5 – pagalbinis apšvietimas | FLASH išėjimas iš švyturėlio funkcijos perjungiamas į apšvietimo funkciją. Išėjimo elektriniai parametrai turi atitikti prijungtą apkrovą. |
| L6 – įspėjamasis mirksėjimas prieš judėjimą | Švyturėlis signalizuoja 3 s prieš prasidedant judėjimui. |
| L7 – dalinis atidarymas | CLOSE įvestis perjungiama į Partial Open 1. |
| L8 – slėgio palaikymas | Tik tinkamiems hidrauliniams varikliams: po 4 h uždarymo trumpam atkuriamas slėgis uždarymo komanda. |
II lygis – reikšmės nustatymas
Laikykite nuspaudę Stop/Set, kol pradės mirksėti L1, tada atleiskite. Mygtukais Open/Close pasirinkite parametrą, tada vėl laikykite nuspaudę Stop/Set. Maždaug po 3 s bus rodoma jo reikšmė. Toliau laikydami nuspaudę Stop/Set, mygtukais Open/Close pasirinkite naują reikšmę. Atleiskite Stop/Set ir palaukite 10 s.
| Punktas | Reikšmė / veiksmai |
|---|---|
| L1 – pauzės trukmė | L1–L8: 5 / 15 / 30 / 45 / 60 / 80 / 120 / 180 s. Gamyklinis nustatymas – 30 s. |
| L2 – veikimo seka | L1: atidaryti–sustabdyti–uždaryti–sustabdyti. L2: atidaryti–sustabdyti–uždaryti–atidaryti. L3: atidaryti–uždaryti–atidaryti–uždaryti. L4/L5: bendro naudojimo režimas; L6: veikimo seka su daliniu atidarymu; L7: valdymas laikant nuspaustą mygtuką; L8: pusiau automatinis atidarymas ir uždarymas laikant nuspaustą mygtuką. Išplėstiniuose režimuose OPEN/CLOSE reakcijos skiriasi; žr. 6 lentelę. |
| L3 – atidarymo delsa | L1–L8: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % darbo laiko. |
| L4 – uždarymo delsa | Tie patys intervalai: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % darbo laiko. |
| L5 – veikimo trukmių balansas | L1–L8: 0 / 20 / 30 / 40 / 60 / 70 / 80 / 100 %. Pasirinkus mažesnę reikšmę, uždarymo trukmė sutrumpėja, o pasirinkus didesnę – pailgėja; tai nėra jėgos nustatymas. |
| L6 – variklių galia | L1–L8: 25 / 35 / 45 / 55 / 65 / 75 / 85 / 100 %. Šios reikšmės nurodo elektrinį galios reguliavimą, o ne išmatuotą smūgio jėgą. |
| L7 – paleidimo trukmė | L1–L8: 0 / 0,5 / 1 / 1,5 / 1,8 / 2 / 2,5 / 3 s. |
| L8 – dalinis atidarymas | L1–L4: M2 atidarymas ¼, ½, ¾ arba visiškai. L5–L8: abu vartų sparnai atidaromi ¼, ½, ¾ arba iki mažesnės iš nustatytų M1/M2 atidarymo padėčių. |
Pavyzdys – uždarymas po 60 sekundžių: I lygyje įjunkite L1. II lygyje pasirinkite parametrą L1 ir nustatykite reikšmę L5. Jei aktyvi ir L2, suveikus fotoelementams pauzė gali sutrumpėti.
Nešalinkite mechaninio strigimo didindami jėgą. Pakeitus jėgos, paleidimo ar laiko nustatymus, būtina patikrinti visų vartų saugumą ir atlikti reikiamus jėgos matavimus.
Šaltinis: originalus NICE MC800 vadovas IDV0544A00EN, 6 skyrius, 5–6 lentelės.
Nuotolinio valdymo pultai ir techninės priežiūros programatoriai
Kištukinį imtuvą montuokite atjungę maitinimą. Esamas SMXI arba OXI imtuvas gali likti tinkamos veikiančios sistemos dalimi; pridėdami pultus vadovaukitės tiksliu imtuvo modeliu ir naudojamu kodavimu.
Naujai tinkamai sistemai galima rinktis NICE OXIBD ir, pavyzdžiui, NICE ON3EBD. OXIBD antena jungiama tiesiai prie imtuvo gnybtų. Originaliose senesnėse schemose su OXI šis prijungimo būdas nepavaizduotas. Antenos koaksialinis kabelis ir švyturėlio maitinimas iš elektros tinklo yra dvi atskiros grandinės.
Pavyzdys naudojant esamą SMXI imtuvą
Norėdami išsaugoti I režimu, laikykite nuspaudę imtuvo mygtuką bent 3 s, kol užsidegs jo šviesos diodas, tada atleiskite mygtuką. Per 10 s laikykite nuspaudę pulto mygtuką bent 2 s. Trys imtuvo šviesos diodo mirksniai patvirtina, kad kodas išsaugotas. Šiuo režimu išsaugomas visas pultas; norint išsaugoti tik vieną konkretų valdymo signalą, naudojamas atitinkamas II režimas.
OXI, OXIBD ir kitų imtuvų procedūras rasite mūsų NICE pultų susiejimo instrukcijoje. SMXI procedūros automatiškai netaikykite kitam imtuvui. Norint pridėti pultą, MC800 veikimo kelio nustatymų iš naujo nustatyti nereikia.
Programavimas per BusT4
Originaliame vadove aprašyti NICE IBT4N ir NICE OVIEW. Jie suteikia galimybę atlikti išplėstinius nustatymus ir diagnostiką, pavyzdžiui, naudoti techninės priežiūros indikaciją OGI. Esama nuoroda į NICE BIDIWIFI lieka skirta mobiliojo programavimo pasirinkimui; modulio prijungimą, funkcijas ir suderinamumą su konkrečia versija patikrinkite modulio instrukcijoje.
Šaltinis: originalus NICE MC800 vadovas IDV0544A00EN, 8.1–8.2 skyriai; susiejimas ir antena priklauso nuo įmontuoto imtuvo.
Diagnostika, saugiklis ir nustatymų atkūrimas
Gedimo atveju užsirašykite raudonų BlueBUS LED blyksnių ir kiti šviečiantys arba mirksintys LED indikatoriai. Raudonų blyksnių seka kartojasi po maždaug sekundės pertraukos. Du greiti žali blyksniai gavus komandą reiškia įprastą įvesties būsenos pasikeitimą.
| BlueBUS LED indikatorius | Reikšmė ir pirminė patikra |
|---|---|
| 1 raudonas blyksnis | BlueBUS įrenginių neatitiktis įsimintai konfigūracijai. Patikrinkite laidus ir adresus; pakeitę konfigūraciją pakartokite įrenginių įrašymo procedūrą. |
| 2 | Suveikė fotoelementas. Patikrinkite, ar nėra kliūčių, ar fotoelementai švarūs ir tinkamai nukreipti vienas į kitą (TX/RX), ar tiekiamas maitinimas ir ar yra kontaktas, kai naudojama relinė jungtis. |
| 4 | Suveikė STOP įėjimas. Patikrinkite prijungtą saugos įtaisą ir laidus. |
| 5 | Vidinių parametrų klaida. Palaukite bent 30 s ir pabandykite dar kartą duoti komandą. Jei klaida kartojasi, reikalingas techninis aptarnavimas. |
| 7 | Elektros gedimas. Toliau pagal toliau pateiktą lentelę nuskaitykite L1–L4 indikatorius. |
| 8 | Nuolat aktyvi komanda blokuoja kitas komandas. Patikrinkite mygtuką, relę arba laiko valdymo įtaisą. |
| 9 | Automatika užblokuota komanda; naudokite atitinkamą komandą jai atblokuoti. |
| Elementas | Reikšmė / veiksmai |
|---|---|
| 7 + mirksi L1 | Suveikė variklių apsauga arba varikliai atjungti. |
| 7 + mirksi L2 | Įsimintų galinių jungiklių anomalija. |
| 7 + mirksi L3 | Galinių jungiklių signalai yra, bet jie neįsiminti. |
| 7 + mirksi L4 | Bendroji anomalija; jei patikrinus ji išlieka, reikalingas techninis aptarnavimas. |
| L1 + L2 lėtai mirksi | Neužbaigtas įrenginių įrašymas. |
| L3 + L4 lėtai mirksi | Mechaninės galinės padėtys neįsimintos. |
| STOP indikatorius nedega | Patikrinkite STOP saugos įėjimą ir jo įsimintą būseną. |
| Nedega ir BlueBUS indikatorius | Patikrinkite maitinimo įvadą ir saugiklį; gedimui pasikartojus reikalinga specialistų diagnostika. |
MC800 lentelėje naudojami kodai 1, 2, 4, 5, 7, 8 ir 9. MC824H kodai ir enkoderio klaidos čia netaikomi.

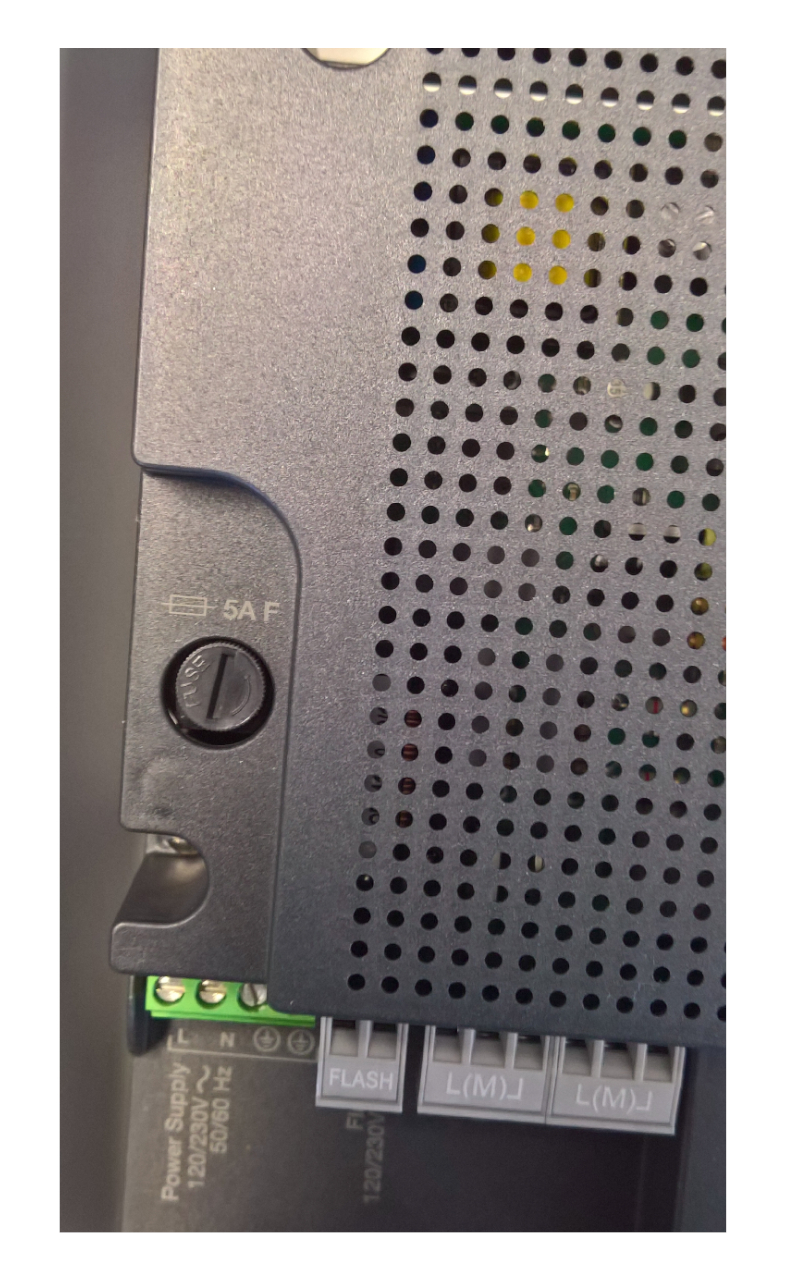

Pagrindinis saugiklis: 5 A, greito veikimo charakteristikos F. Keisdami saugiklį, taip pat laikykitės kitų originalaus saugiklio parametrų. Spustelėkite vaizdą, kad jį padidintumėte.
Saugiklį tikrinkite atjungę maitinimą. Prieš keisdami saugiklį, nustatykite, kodėl jis perdegė; didesnės vardinės srovės saugiklis arba jungties užtrumpinimas nėra gedimo taisymas.
Kada naudoti atstatymą
Atstačius valdymo bloką ištrinami individualūs jo nustatymai. Atstatymą naudokite tik sąmoningai grąžindami gamyklinius nustatymus: laikykite nuspaudę Open + Close, kol pradės mirksėti L1/L2, tada atleiskite. Po to reikia iš naujo sukonfigūruoti įėjimus, įrašyti įrenginius ir vartų judėjimo eigą bei atlikti bandymus. Prijungiamo radijo imtuvo atmintis tvarkoma pagal atskirą jo procedūrą.
Šaltinis: originalus NICE MC800 vadovas IDV0544A00EN, 7 skyrius, 8–10 lentelės; atstatymas aprašytas 6.5 skyriuje.
Baigiamieji bandymai ir periodinė priežiūra
- Patikrinkite atidarymą, uždarymą ir sustabdymą kiekvienu naudojamu valdymo įtaisu.
- Patikrinkite vartų dalių judėjimo eiliškumą, atramas ir lėtinimą; dalys neturi susidurti ar strigti.
- Atskirai patikrinkite kiekvieną fotoelementų porą ir kiekvieną STOP įtaisą, įskaitant jų reakciją vartams judant.
- Patikrinkite jėgos nustatymus ir atlikite matavimus, reikalingus saugiai pradėti eksploatuoti konkrečius vartus.
- Savininkui pateikite pavarų rankinio atblokavimo, saugaus naudojimo ir priežiūros plano instrukcijas.
Automatikos veikimą tikrinkite bent kas 6 mėnesius, o atsižvelgdami į naudojimo intensyvumą – ir dažniau. Nutrūkus maitinimui, rankiniu būdu atblokuokite pačias pavaras pagal jų instrukcijas.
Prieš kreipdamiesi į techninę pagalbą, pasiruoškite valdymo bloko, plokštės ir variklių žymėjimus, fotoelementų ir imtuvo tipą, raudonų BlueBUS blyksnių skaičių bei jungčių nuotrauką.
Šaltinis: originalus NICE MC800 vadovas IDV0544A00EN, 5 ir 9 skyriai.
