Planuojate varstomus vartus arba norite įrengti pavarą? Pasirinkite savo situaciją lentelėje. Parodysime, ką išmatuoti, kurios dalys dera tarpusavyje ir ką paruošti prieš gamybą bei betonavimą. Išsamią informaciją atversite tiesiai prie konkretaus klausimo.
Raskite sprendimą savo įvažiavimui
| Jūsų situacija | Atidaryti tiesiogiai |
|---|---|
| Nauji vartai, kol kas valdomi rankiniu būdu | Pavyzdys: 4 × 1,5 m: rėmas, vyriai ir paruošimas būsimai pavarai |
| Vartai jau įrengti, noriu pavaros | Rankinis bandymas, matavimas ir komplekto pasirinkimas |
| Trumpas arba kylantis kiemas | Vieta automobiliui · nuolydžio matavimo pavyzdys |
| Platus mūrinis stulpas | Linijinės pavaros laikikliai arba lankstinė svirtis |
| Noriu privatumo ir aklinos užpildo dalies | Ką patikrinti uždengiant esamus vartus |
| Renkosi atramą arba skląstį | Užbaigta trinkelių danga, žemas automobilis ir tinkama atsakomoji dalis |
| Reikia pėsčiųjų arba avarinio praėjimo | Viena varčia pėstiesiems · elektros tiekimo sutrikimas |
Ką išmatuoti · Pavyzdys: 4 × 1,5 m · Ką užsakyti kartu · Informacija rekomendacijai parengti
4 m × 1,5 m pavyzdys skirtas paaiškinti darbo eigą. Matmenis, konstrukciją ir furnitūrą pritaikykite savo įvažiavimui; tai nėra universalus gamybinis brėžinys. Pavarą montuokite tik sėkmingai rankiniu būdu išbandę paruoštus vartus.
Paruošimo eiga: matavimas → bendras varčios, furnitūros ir pavaros pasirinkimas → brėžinys ir statybos darbų paruošimas → gamyba ir rankinis bandymas → pavaros montavimas ir paleidimas.
Ką išmatuoti prieš renkantis dalis
Pasiimkite matavimo juostą ir išmatuokite paruoštą angą tarp stulpų viršuje ir apačioje. Eskize pažymėkite kiekvieno vyrio ašį, galutinį trinkelių aukštį ir vietą, kur stovės automobilis. Jei varčios nevienodos, vertinkite kiekvieną atskirai.
| Duomuo | Ką patikrinti vietoje |
|---|---|
| Pravažiavimas | Atstumą tarp paruoštų stulpų prie žemės ir vartų aukštyje. |
| Reljefas | Aukščiausią tašką visame abiejų varčių judėjimo kelyje, ne tik po uždarytais vartais. |
| Atidarymas | Kryptį, reikiamą atidarymo kampą ir atstumą iki automobilio, sienos, tvoros ar šaligatvio. |
| Stulpai | Medžiagą, būklę, laikančiąją šerdį ir vietą vyriui bei pavaros laikikliui. |
| Varčios | Ilgį nuo vyrio ašies, paruoštos varčios svorį ir užpildo tipą. |
| Eksploatavimas | Rankinis ar automatinis valdymas, vėjas ir atidarymų skaičius. |
Išsamus įvažiavimo erdvės ir nuolydžio matavimo aprašymas padės pastebėti galimą susidūrimą dar prieš gamybą.

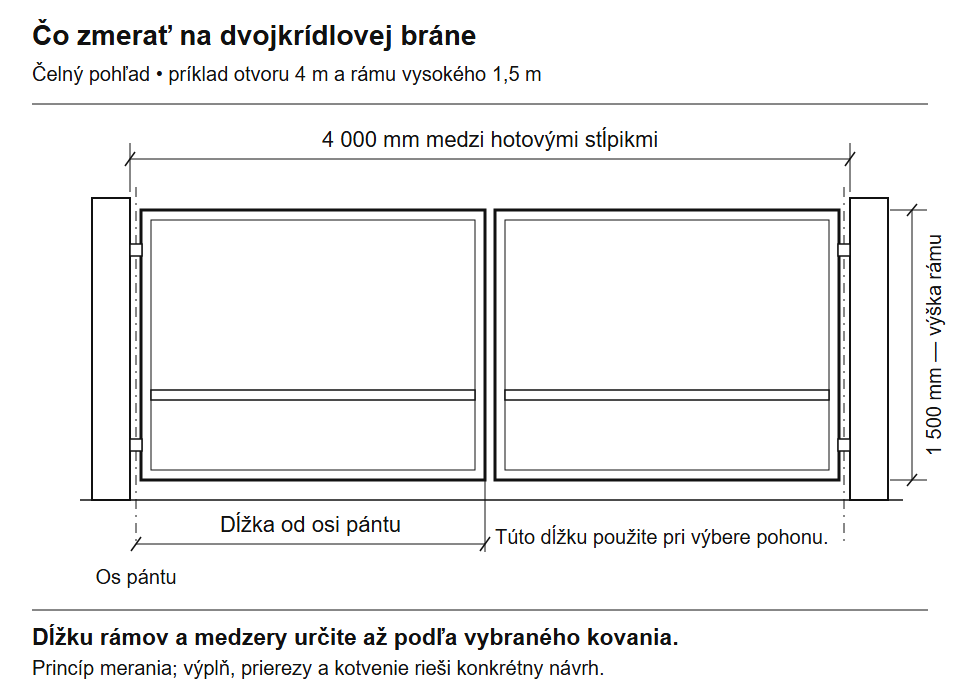

Iliustracinis pavyzdys: 4 m pravažiavimas, 1,5 m rėmas
4 000 mm – anga tarp paruoštų stulpų; 1 500 mm – rėmo aukštis. Kiekvieno rėmo ilgį nustatykite tik pasirinkę vyrius, atramą ir galimą persidengimą. Tiesiog nedalykite angos į du dviejų metrų rėmus – reikia vietos furnitūrai ir darbiniams tarpams.
Kad būtų aiškiau, užpildas nerodomas. Viena horizontali skersinė dalis parodo galimą rėmo suskirstymą; taip nenustatomas nei skerspjūvis, nei laikiklio padėtis. Spustelėkite, kad padidintumėte.
Rinkdamiesi pavarą, išmatuokite varčią nuo vyrio ašies iki tolimiausio jos krašto. Užsakydami profilius, vadovaukitės rėmo gamybiniu brėžiniu. Tai du skirtingi matmenys.
Kokių dalių reikia kartu
Pirmiausia nuspręskite, kaip vartus valdysite. Nuo to priklauso varčių fiksavimas ir užsakymo sudėtis.
| Jūsų vartai | Pasirinkimo pagrindas |
|---|---|
| Rankiniai dvivėriai vartai | Vyriai ir tvirtinimo elementai, atramėlės ir atidarytų varčių fiksatoriai, neaktyviosios varčios skląstis su atsakomąja dalimi ir spyna pagal pageidaujamą užrakinimą. |
| Iškart arba vėliau su pavara | Prie vartų mechanikos pridėkite laikiklius ir jiems skirtas laikančiąsias vietas, valdymo įrangą, kabelius ir apsaugos įtaisus. Patikrinkite, ar numatytos atramos, galbūt reikalinga elektrinė spyna ir avarinis praėjimas. |
Lyginkite visą komplektą: vien variklio kaina dar neapima visų reikalingų dalių ir statybos darbų paruošimo. Rinkdamiesi požeminę pavarą, patikrinkite ir dėžes, atblokavimo mechanizmą bei drenažą; rankiniams vartams – skląsčio atsakomąją dalį ir atidarytų varčių fiksavimą.
Kaip patikrinti komplekto sudėtį ir pasirinkti susijusias dalis
Visos instrukcijos vienoje vietoje
| Ką reikia išspręsti | Darbo eiga ir dalių pasirinkimas |
|---|---|
| Ar varčios tilps į įvažiavimą? | Nuolydžio matavimas, atidarymas į išorę ir sulankstomos varčios. Pažymėkite judėjimo kelią ir vietą automobiliui. |
| Iš ko pagaminti vartus? | Rėmas, profiliai, stulpai ir pamatai, vyriai, užpildas ir paviršiaus apsauga. Rinkitės juos kartu su laikančiąja vieta laikikliams. |
| Kokią pavarą pasirinkti? | Pavaros tipas, 24 V arba 230 V ir atskirų modelių ribinės vertės. Ilgį ir svorį vertinkite kartu. |
| Ar tilps laikikliai? | Montavimo geometrija: Wingo A/B/C ir diagramos, HOPP svirtis arba požeminė pavara. |
| Ką paruošti ir prijungti? | Kabeliai ir MC424LR30 pavyzdys. Toliau instrukcijos, montavimas ir bandymai ir priežiūra ir trikčių šalinimas. |
| Kaip užfiksuoti ir valdyti vartus? | Atramos, įkišamas skląstis su atsakomąja dalimi, elektrinė spyna ir valdymas ir atsarginis maitinimas. Rinkitės pagal tai, ar vartai bus valdomi rankiniu, ar automatiniu būdu. |
Ką atsiųsti, kad parinktume detales ir pavarą
Kad galėtume pateikti pirmą rekomendaciją, paruoškite:
- Pravažiavimo eskizą, kuriame nurodytas kiekvienos varčios ilgis ir aukštis, atidarymo kryptis bei kampas.
- Užpildo tipą ir pagamintos varčios svorį; jei vartai nauji – medžiagų sąrašą, kad galėtume įvertinti svorį.
- Tris nuotraukas: visą įvažiavimą iš kiemo pusės, vyrio ir stulpo viršutinės dalies vaizdą iš arti ir vietą, į kurią atsidarys varčia. Prie detalaus vaizdo nurodykite matmenis – vien nuotraukos nepakanka.
Jei paviršius nuožulnus, nurodykite aukščius varčių judėjimo kelyje. Jei pavara jau sumontuota, nufotografuokite ir jos lentelę bei valdymo bloko žymėjimą.
Ieškote tik konkrečios detalės? Peržiūrėkite vyrius, skląsčius, atramos arba varstomųjų vartų pavaras. Keisdami detalę, palyginkite ir montavimo brėžinį bei originalios detalės atsakomąją dalį.
Parinksime detales pagal jūsų įvažiavimą
Atsiųskite mums matmenis ir nuotraukas. Padėsime palyginti tinkamus vyrius, atramas ir pavarų komplektus bei įvertinti, ar užteks vietos jiems sumontuoti.
